Вентилятор системы охлаждения двигателя на ВАЗ 2108-2111, Ока

Уважаемые покупатели, во избежание ошибок при отправке электровентилятора ВАЗ-2103 с крыльчаткой, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.



На автомобилях ВАЗ 2103-2107, ВАЗ 2108-099, ВАЗ 2110 для обдува радиатора системы охлаждения воздухом предусмотрен электровентилятор 70. 3730. Он включается при срабатывании датчика-выключателя 37101Б, установленного в нижней части правого бачка радиатора. Ранее питание на электродвигатель вентилятора подавалось через реле. В этом случае применялся датчик температуры ТМ-108. В настоящее время схема электровентилятора упрощена и питание электродвигателя производится непосредственно через контакты датчика-выключателя. Датчик неразборный – в случае неисправности подлежит замене.





Система охлаждения двигателя ВАЗ 2106, 2103, 2101: 1 — шланг подвода охлаждающей жидкости в радиатор отопителя; 2 — шланг отвода охлаждающей жидкости из радиатора отопителя; 3 — кран отопителя; 4 — радиатор отопителя; 5 — трубка отвода жидкости; 6 — шланг отвода охлаждающей жидкости от впускной трубы; 7 — расширительный бачок; 8 — подводящий шланг радиатора; 9 — пробка радиатора; 10- верхний бачок радиатора; 11 — трубка радиатора; 12 — электровентилятор; 13 — нижний бачок радиатора; 14 — отводящий шланг радиатора; 15 — насос охлаждающей жидкости; 16 — шланг подачи охлаждающей жидкости в насос; 17- термостат; 18 — перепускной шланг термостата.

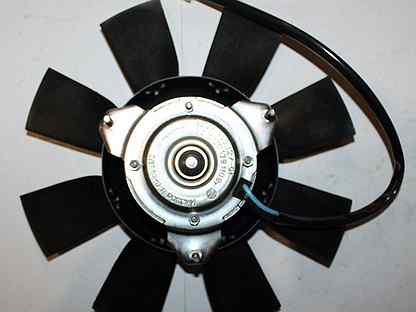

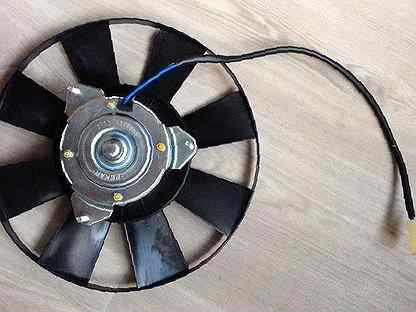

Электродвигатель 70.3730– постоянного тока с возбуждением от постоянных магнитов. Установлен в кожухе, закрепленном на кронштейнах радиатора. При эксплуатации электродвигатель обслуживания не требует, неисправный подлежит замене.



Технические характеристики Электровентилятора системы охлаждения двигателя с крыльчаткой 70.3730

— Номинальное напряжение: 12В;

— Номинальная мощность: 110Вт;

— Максимальный ток: 15А;

— Номинальная частота вращения: 2600 об/мин;

— Ø крыльчатки: 138 мм;

— Количество лопостей: 8.

Система охлаждения двигателя ВАЗ 2107, 2106, 2103, 2101 — жидкостная, закрытого типа с принудительной циркуляцией. На холодном двигателе жидкость циркулирует по «малому кругу». В него входят рубашки охлаждения блока и головки цилиндров двигателя, насос охлаждающей жидкости, термостат, а также радиатор отопителя, когда его кран открыт. При достижении температуры жидкости 80-85° приходят в действие два клапана термостата, перекрывая малый круг и открывая жидкости путь через радиатор двигателя, который интенсивно обдувается встречным потоком воздуха при движении, а также при помощи электровентилятора.



Положение клапанов термостата при различной температуре охлаждающей жидкости: / — из головки блока цилиндров; II — к насосу охлаждающей жидкости; III — от нижнего патрубка радиатора; 1 — основной клапан, 2 — перепускной клапан.

Радиатор состоит из двух горизонтальных бачков, соединенных между собой трубками. Для лучшего теплоотвода на них напрессованы пластины. Жидкость подается в радиатор через верхний патрубок, а отводится через нижний.

Проходя через радиатор, жидкость охлаждается, после чего снова поступает в двигатель. Изменение объема охлаждающей жидкости при ее нагреве или охлаждении компенсирует расширительный бачок. Для визуального контроля уровня охлаждающей жидкости бачок изготовлен из полупрозрачного полиэтилена.

Герметичность системы обеспечивается впускным и выпускным клапанами пробки заливной горловины радиатора. На горячем двигателе выпускной клапан поддерживает повышенное давление в системе. За счет этого повышается температура кипения жидкости.

При ее остывании открывается впускной клапан, пропуская часть жидкости из расширительного бачка в радиатор и тем самым компенсируя уменьшение объема жидкости.

В пробке расширительного бачка имеется отверстие, поэтому в его внутренней полости давление всегда атмосферное.

Насос охлаждающей жидкости центробежного типа. Корпус насоса — алюминиевый, разборный, состоит из двух частей. Валик насоса вращается в двухрядном подшипнике закрытого типа, не требующем обслуживания. На передний конец вала напрессован фланец шкива привода насоса — клиновым ремнем от шкива коленчатого вала двигателя.

В последнее время автомобили комплектуются радиаторами с пластмассовыми бачками и алюминиевой сердцевиной.

Не рекомендуется заливать в систему охлаждения двигателя воду. Это приводит к образованию накипи на стенках системы, коррозии деталей, ухудшению теплообмена и сокращению ресурса уплотнения насоса.





В системе охлаждения двигателя используются специальные жидкости на основе смеси воды с этиленгликолем. У них пониженная температура замерзания и высокая температура кипения. Кроме того, благодаря комплексу добавляемых присадок, охлаждающая жидкость препятствует коррозии стенок каналов, не вспенивается, продлевает срок службы сальника насоса охлаждающей жидкости.

Для проверки электродвигателя вентилятора 70.3730 подаем на выводы электродвигателя напряжение 12В от аккумуляторной батареи – исправный двигатель заработает.

Для проверки датчика температуры электровентилятора, отсоединив провода от датчика температуры, соединяем их между собой при включенном зажигании. Если вентилятор заработает – неисправен датчик.

Конструкция электродвигателя не предполагает ремонтопригодность. Электродвигатель имеет ресурс более 5 000 часов, что эквивалентно примерно 8 годам средней эксплуатации. Искрогасящие дросселя нужны для того, чтобы «погасить» искру, возникающую в момент разрыва контакта щеток с коллектором из-за которой быстро изнашиваются (выгорают) щетки и коллектор.

Вентилятор охлаждения 70. 3730 полностью соответствуют требованиям нормативам заводов-изготовителей:

— аэродинамические свойства;

— электрические параметры.

Продукция сертифицирована по международной системе менеджмента качества ISO 9001 TUV и имеет сертификаты соответствия ГОСТ-Р.



Другие артикулы товара и его аналогов в каталогах: 70.3730.

ВАЗ 1111, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 , ИЖ-2126, Москвич, ЗиЛ.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить мотор радиатора ВАЗ-2103 с крыльчаткой на автомобиле классического семейства ВАЗ, ОКА.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

▶▷▶▷ схема вентилятора охлаждения ваз 2107 инжектор

▶▷▶▷ схема вентилятора охлаждения ваз 2107 инжектор
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:27-05-2019

схема вентилятора охлаждения ваз 2107 инжектор — Схема подключения вентилятора охлаждения ВАЗ 2 Схемы 2shemirushema-podklyucheniya-ventilyatora Cached Полная схема подключения и цоколёвка вентилятора охлаждения автомобилей ваз : 2104 2105 2109 2107 2110 2106 2114 2115 ( инжектор и карбюратор) Электросхема ВАЗ 2107 c описанием скачать бесплатно 7vazruustrojstvojelektroshema-inzhektornyj Cached Электросхема для Ваз 21074i Схема электрических соединений ЭСУД ЕВРО-2 М797, Январь 72 lada 2107 , 21074 с двигателями 2104, 21067, 2104-1411020-10, 21067-1411020-11,12 Схема Вентилятора Охлаждения Ваз 2107 Инжектор — Image Results More Схема Вентилятора Охлаждения Ваз 2107 Инжектор images Не включается вентилятор охлаждения ваз 2107 инжектор и bumperguruklassicheskie-modeli-vazsistema Cached Вентилятор охлаждения ВАЗ 2107 В силовых установках первых семёрок вентилятор радиатора был установлен прямо на валу водяного насоса Вентилятор охлаждения радиатора ВАЗ 2107Принудительное включение semerkavazrusistema-okhlazhdeniyaventilyator Cached ВАЗ 2107 оборудован электрическим вентилятором охлаждения радиатора Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру Не работает датчик включения вентилятора ВАЗ 2107 znatokvazrudvigatelsistema-ohlazhdeniyane Cached Схема включения вентилятора охлаждения ВАЗ 2107 ( инжектор ) Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления Схема ВАЗ-2107 2 Схемы 2shemirushema-vaz- 2107 Cached Электросхема ВАЗ — 2107 карбюратор полный вид: Схема электрическая ВАЗ — 2107 инжектор В схему инжекторного ВАЗ 2107 включены ЭБУ, электрический бензонасос, форсунки и датчики системы управления Схема включения электродвигателя вентилятора радиатора ВАЗ wwwvazdriverrushema_vklyucheniya_ventilyatora Cached Схема вентилятора радиатора без реле Схема включения вентилятора охлаждения Схема габаритов ВАЗ — 2107 Электросхема ваз 2104 (21043) карбюратор и инжектор с bumperguruklassicheskie-modeli-vaz Cached На ВАЗ 2104 используется аккумулятор 6СТ-55П или аналогичный В качестве источника переменного тока используется синхронный генератор 373701 (или Г-222) ВАЗ-2107 Датчик включения вентилятора: установка, ремонт, замена fbruarticle259390vaz—datchik-vklyucheniya Cached Температура датчика включения вентилятора ( ВАЗ — 2107 , инжектор ) для разных версий прошивок ЭБУ может составлять 92-95 ºС Его сопротивление при этом близко к нулю Система охлаждения ВАЗ 2107: устройство и схема 7vazruustrojstvosistema-ohlazhdenijahtml Cached Карбюратор и инжектор улучшают КПД, но ненамного Отведением этого тепла и занимается система охлаждения автомашины ВАЗ 2107 Схема системы охлаждения двигателя следующая: Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 7,240

  • Помогите не знаю что делать!Заранее спасибо. ваз 2105. Ребят подскажите,откапиталил ДВС на ваз 21053
  • инжектор. Схема подсоединения вентилятора системы охлаждения через реле. ВАЗ-2107 модифицированная люкс-версия автомобиля ВАЗ-2105 , который, в свою очередь, ведёт своё происхождение от Fiat 124 ,
  • я люкс-версия автомобиля ВАЗ-2105 , который, в свою очередь, ведёт своё происхождение от Fiat 124 , малолитражного семейного седана образца 1966 года (победителя конкурса Европейский автомобиль года 1967 года). Вместо ровной крышки багажника появилась крышка с выштамповкой от ВАЗ-2105, исчез … Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Бачок омывателя — увеличенной емкости, от ВАЗ-2121. Под трего пассажира, в средней части — четыре мя сиденьями салона оборудовал ящики дефлектора ВАЗ-2107 для подачи воздудля инструмента. ха в салон. Убеждаемся в работоспособности вентилятора охлаждения, чистоте радиатора. Основная причина перегрева скопившаяся шуба между радиаторами кондиционера и охлаждения двигателя. Описание основных датчиков инжекторной системы ВАЗ и следствия их отказов. Вентилятором системы охлаждения двигателя, Двигатель внутреннего сгорания Схема: Двухтактный двигатель внутреннего сгорания с глушителем Википедия. Радиатор охлаждения ГАЗ 3110 медный 2рядный, вентилятор охлаждения 21102108, фару левую на ВАЗ 2114 в сборе с поворотником, ресничкой, полку… Электродвигатель вентилятора системы охлаждения двигателя. Модификация и комплектация автомобилей ВАЗ-2107. Схема генератора Ваз 2107 Жигули. Нужен вентилятор охлаждения помогите! Есть у кого вентилятор на кадет приму в дар или за умеренную плату! Форум ВАЗ 2109 Эксплуатация. Нет у меня инжектор! Bravo43: или может быть не правильно подключён вентилятор охлаждения. как думаете?

ассортимент

ведёт своё происхождение от Fiat 124

  • замена fbruarticle259390vaz—datchik-vklyucheniya Cached Температура датчика включения вентилятора ( ВАЗ — 2107
  • замена fbruarticle259390vaz—datchik-vklyucheniya Cached Температура датчика включения вентилятора ( ВАЗ — 2107
  • 2104-1411020-10

Request limit reached by ad vlaXML

Помогите не знаю что делать!Заранее спасибо. ваз 2105. Ребят подскажите,откапиталил ДВС на ваз 21053 инжектор. Схема подсоединения вентилятора системы охлаждения через реле. ВАЗ-2107 модифицированная люкс-версия автомобиля ВАЗ-2105 , который, в свою очередь, ведёт своё происхождение от Fiat 124 , малолитражного семейного седана образца 1966 года (победителя конкурса Европейский автомобиль года 1967 года). Вместо ровной крышки багажника появилась крышка с выштамповкой от ВАЗ-2105, исчез … Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Бачок омывателя — увеличенной емкости, от ВАЗ-2121. Под трего пассажира, в средней части — четыре мя сиденьями салона оборудовал ящики дефлектора ВАЗ-2107 для подачи воздудля инструмента. ха в салон. Убеждаемся в работоспособности вентилятора охлаждения, чистоте радиатора. Основная причина перегрева скопившаяся шуба между радиаторами кондиционера и охлаждения двигателя. Описание основных датчиков инжекторной системы ВАЗ и следствия их отказов. Вентилятором системы охлаждения двигателя, Двигатель внутреннего сгорания Схема: Двухтактный двигатель внутреннего сгорания с глушителем Википедия. Радиатор охлаждения ГАЗ 3110 медный 2рядный, вентилятор охлаждения 21102108, фару левую на ВАЗ 2114 в сборе с поворотником, ресничкой, полку… Электродвигатель вентилятора системы охлаждения двигателя. Модификация и комплектация автомобилей ВАЗ-2107. Схема генератора Ваз 2107 Жигули. Нужен вентилятор охлаждения помогите! Есть у кого вентилятор на кадет приму в дар или за умеренную плату! Форум ВАЗ 2109 Эксплуатация. Нет у меня инжектор! Bravo43: или может быть не правильно подключён вентилятор охлаждения. как думаете?

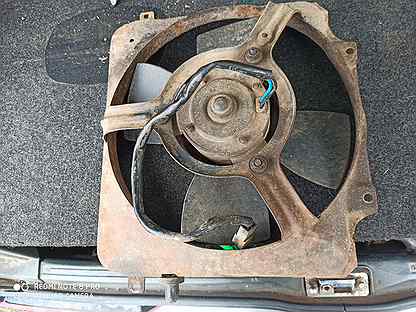

Замена вентилятора радиатора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Как заменить вентилятор радиатора на ВАЗ 2108-ВАЗ 21099?

● Снятие вентилятора радиатора:
● Снятие электродвигателя вентилятора:
● Снятие крыльчатки вентилятора:

Снятие вентилятора радиатора:

1) Сперва скиньте клему «-», с аккумулятора. (см. Скидывание клемы «-»)
2) Далее разъедините между собой, две колодки проводов, одна из которых закреплена на самом кожухе вентилятора.

3) Затем взяв в руки гаечный ключ, полностью отверните два единственных болта, которые крепят кожух вентилятора к левому бачку.

4) После выворачивания двух единственных болтов, перейдите к отворачиванию нижней гайки, которая крепит кожух вентилятора.

5) Следом отверните при помощи удлинителя с накидной головкой, правую верхнюю гайку крепления кожуха вентилятора, к самому радиатору.

6) А затем отверните, но только уже две левых гайки, которые крепят прижимную пластину вентилятора.

7) И после чего рукой снимите прижимную пластину, со своего посадочного места.

8) В завершение операции, после снятия прижимной пластины, аккуратно снимите с радиатора охлаждения, кожух вентилятора.

Снятие электродвигателя вентилятора:

1) Для начала отсоедините провод электродвигателя вентилятора, от кожуха, к которому он крепится хомутом.

2) Затем выверните все три гайки, которые удерживают электродвигатель, на кожухе вентилятора.

3) И после чего извлеките электродвигатель вентилятора, из кожуха к которому он крепился.

Примечание!
Когда электродвигатель с кожуха будет снят, проверьте на самом кожухе вентилятора состояние резиновых втулок, если они будут деформированы, или же на них будут видны трещины, то в таком случае замените втулки на новые!

Снятие крыльчатки вентилятора:

1) Сперва подденьте отверткой, стопорную шайбу, которая располагается в центральной части крыльчатки вентилятора.

2) После поддевания стопорной шайбы, снимите ее.

Примечание!
На некоторых автомобилях, крыльчатка которая крепится к электродвигателю вентилятора, закреплена гайкой, если у вас она закрепления этой самой гайкой, то в таком случае отверните ее!

3) И в завершение операции, снимите саму крыльчатку, с электродвигателя вентилятора.

Установка:
1) Установка всех деталей, происходит в обратном порядке снятию.

Примечание!
При установке электродвигателя на крыльчатку, обязательно обеспечьте попадание штифта электродвигателя вентилятора «Красная стрелка», в продольное отверстие на крыльчатки «Синяя стрелка»!

Замена вентилятора охлаждения двигателя ВАЗ 2109

С первых дней создания двигателя внутреннего сгорания у него присутствует одна главная проблема – повышенное выделение теплоты. Это явление сопровождается перегревом двигателя, ресурс которого может быстро сократиться. При перегреве двигателя может произойти деформация многих частей поршневой группы, повреждения сальников, уплотнителей и подшипников, а также воспламенение топлива в системе подачи ее подачи.



Первая система охлаждения омывала стенки двигателя некоторым количеством воды. При нагреве вода испарялась и «забирала» у двигателя некоторое количество теплоты. Позднее появились более совершенные , замкнутые системы охлаждения двигателя, действие которых усиливалось с помощью вентиляторов охлаждения.

Изначально, вентилятор крепился к водяному насосу или коленчатому валу. Раскручиваясь, вентилятор работал постоянно и охлаждал двигатель на заданном уровне весь период эксплуатации. Недостатком такого вентилятор является то, что его вращение не прекращается и зимой, когда прогревание двигателя происходит дольше, чем летом. Таким образом, прогревание происходило намного дольше.

Все недостатки помповых вентиляторов перекрыл электропривод. Электрические вентиляторы появились во второй половине 20 века и заметно улучшили как охлаждение, так и нагрев двигателя до рабочей температуры.

Устройство и принцип работы вентилятора охлаждения ВАЗ 2109



Вентилятор состоит из электродвигателя, на валу которого расположено колесо с лопастями и специального кожуха с креплениями. Кожух предназначен для крепления вентилятора и имеет такую конструкцию, которая позволяет забирать вентилятору воздух только с передней части автомобиля. Кожух изготавливается из металла, а его крепление осуществляется к радиатору автомобиля.

Вентилятор срабатывает только при определенных значениях температуры охлаждающей жидкости и не допускает повышение температуры выше нормы. При достижении охлаждающей жидкости в радиаторе определенной температуры (87 – 90 градусов Цельсия), срабатывает датчик температуры, расположенный на радиаторе, и замыкает электрическую цепь вентилятора охлаждения. Вентилятор начинает вращение и охлаждает двигатель.

После падения температуры ниже заданных отметок, датчик размыкается и разъединяет электрическую цепь вентилятора охлаждения. Данный цикл продолжается на всем протяжении работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальных режимах работы.

Неисправности и замена вентилятора охлаждения

Основной неисправностью вентилятора считают его отказ в работе. Он проявляется в подъеме температуры охлаждающей жидкости выше нормы. А как только открывают капот – оказалось, что вентилятор и не работал.

Диагностика неисправностей начинается с проверки датчика. Для этого, из датчика вытаскивают провода и замыкают между собой (зажигание должно быть включено). Если вентилятор начинает вращаться, значит, проблема была в датчике, если нет, то проблема сто процентов коснулась вентилятора.

Отказ работы вентилятора, обычно, связан с неисправностями электродвигателя. Починить электродвигатель может только электрик, поэтому в вашем случае, необходимо отнести его в ремонт или же заменить новым. Процесс снятия и установки описан ниже.

Видео — Замена датчика включения вентилятора ВАЗ 2114

Порядок действий при замене

  1. Откройте капот и отключите клемму аккумулятора.
  2. Отсоедините штекер с проводами из разъема, ведущему к вентилятору.
  3. Открутите болта крепления вентилятора и снимите его.
  4. Перед установкой нового вентилятора, проверьте его работу, подключив напрямую к аккумулятору. Если он работает, установите его в порядке, обратном демонтажу.

На этом, замена вентилятора охлаждения завершена.



Схема включения вентилятора охлаждения ваз 2114 инжектор


4.1 / 5 ( 36 голосов )

Схема включения вентилятора ВАЗ 2109 при помощи реле

Осуществить принудительное включение вентилятора ВАЗ 2109 несложно, нужно только немного поразмыслить и понять принцип работы всей системы. Необходимость в охлаждении радиатора возникает в те моменты, когда вы двигаетесь по пробкам (причем совершенно не имеет значения, зимой это происходит или летом). В жаркую погоду, конечно же, перегрев сильнее происходит.

Но при долгом движении в режиме трогания и моментальной остановки тосол в системе охлаждения попросту закипает. Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ 2109 в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува. Последний оказывается полезен, так как качество термовыключателей оставляет желать лучшего.

Как работает система охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

https://youtu.be/https
://youtu.be/wdpTUvxVWFU

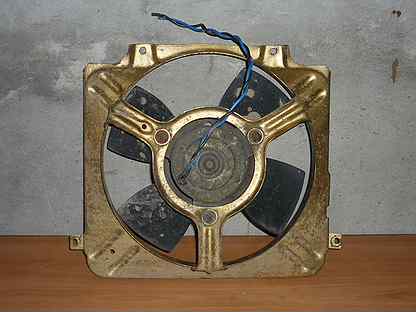

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.


Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

  • Отключите минусовую клемму от аккумуляторной батареи;
  • Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
  • Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
  • Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
  • Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
  • Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
  • Вручную снимите прижимную пластину;
  • Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

  1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
  2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
  3. Достаньте электродвигатель из корпуса вентилятора.
  4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
  5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Статья в тему: Объем масла в двигателе на ВАЗ 2109


Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

  • Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
  • Поддев шайбу, снимите ее;
  • В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
  • Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
  • Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.


Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.


Штифт направьте в продольное отверстие

Особенности работы вентилятора и термостата ваз 21093, 2109, 21099

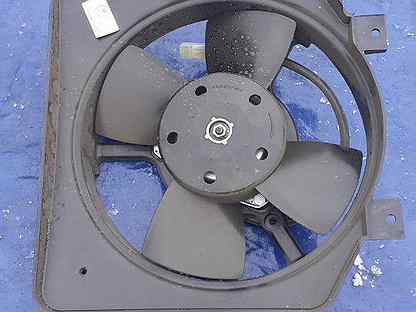

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости – в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Вентилятор радиатора ВАЗ 2107

Оглавление

Не работает Схема Не выключается

Не работает

На инжекторных двигателях ВАЗ-2107, двух контактный датчик вентилятора, который стоит в верхнем патрубке, при поднятии температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, через реле включает вентилятор.

Поэтому, поиск причин не включения вентилятора, начинают со снятия разъёма с датчика, при включённом зажигании. Если сам вентилятор исправен, то он должен заработать. Вставив в клеммы разъёма нагрузку, в виде лампочки, вентилятор должен остановиться.

Таким образом, Вы проверяете электрическую цепь электродвигателя вентилятора. В этом случае она будет исправна, а датчик вентилятора придётся заменить.

Важно

Правда следует отметить, что в продаже, бывают и некондиционные датчики, которые при установке на двигатель также, работать не будут.

Если после снятия разъёма с датчика, вентилятор не заработал, то его работоспособность нужно проверить, подсоединив его напрямую к аккумуляторной батарее. Вариантов эксперимента, всего два.

Если вентилятор работает, то придётся проверять работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ.

А если вентилятор не заработает, то придётся проверять состояние его щёток, на предмет их износа.

На карбюраторных двигателях автомобиля ВАЗ-2107, в электрической цепи включения вентилятора будет отсутствовать ЭБУ, а некоторых «семёрках» даже не ставят и реле включения вентилятора. Поэтому найти причину, по которой вентилятор не включается в работу гораздо проще и с этим могут справиться многие водители автомобилей ВАЗ-2107.

Схема

Представляем вам схему включения электровентилятора охлаждения радиатора на ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104. В этой схеме в блоке предохранителей присутствует реле, соответственно датчик может устанавливаться слаботочный.

Не выключается

Полетел датчик включения вентилятора, который отслеживает температуру.

Находится он с правой стороны радиатора (вкручен в сам радиатор). Вот его необходимо заменить.

Источник: https://vz07-up.ru/ssh/ventilyator-radiatora.html

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Система термостата обеспечивает регулировку температурного режима, предварительный прогрев двигателя ваз, первоначальный подогрев салона зимой и только потом обеспечивает включение большого контура охлаждения.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Диагностика системы охлаждения двигателя ваз 21093, 2109, 21099 и определение неисправностей

В случае возникновения проблем, связанных с системой охлаждения двигателя, следует определять причины начиная с наиболее вероятных и простых:

  • Наличие утечки охлаждающей жидкости – для начала проверяют уровень жидкости в системе. В автомобилях 21093,2109,21099 это выполняется по индикатору уровня или при осмотре расширительного бачка.
  • Если уровень поменялся, то осмотрите моторный отсек на наличие подтеков. Как правило, основные причины: изношенные патрубки и хомуты, поврежденный радиатор охлаждения мотора или печки.
  • В случае перепадов струи в бачке при 3000об/мин. Необходимо выполнить проверку циркуляции жидкости. Для этого отворачивается крышка расширительного бачка и определяется равномерность поступления тосола. Причинами плохой циркуляции может оказаться забитая система или неисправность циркуляционного насоса.

Причины перегрева двигателя ваз

  1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок – горячий, а нижний холодный, – термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
  2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
  3. При высокой температуре не включается вентилятор – проблемы с датчиком температуры, реле вентилятора или с жгутом проводов к нему.
  4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Не нашли интересующую Вас информацию? на нашем форуме.

Не работает датчик включения вентилятора ВАЗ 2107, диагностика, схема включения и замена

Система охлаждения устроена таким образом, чтобы вентилятор запускался только после нагревания двигателя до установленной температуры. Неработающий датчик включения вентилятора может привести к серьёзным проблемам с двигателем.

Не путайте этот датчик с датчиком температуры охлаждающей жидкости (ДТОЖ) который показывает температуру двигателя на панели приборов и устанавливается справой стороны двигателя.

Вовремя заметить его поломку можно только пожалуй только летом, да и то в городе или при медленной езде так как встречного потока воздуха вполне достаточно для нормальной работы системы охлаждения. Вентилятор системы охлаждения, на автомобилях ВАЗ 2107, запускается с характерным шумом, поэтому момент его запуска хорошо слышен.

Где располагается и температура включения

Расположен датчик включения вентилятора у инжекторных моделей, на выходном алюминиевом патрубке головки блока цилиндров (артикул — 23.3828, применяется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделях (ТМ 108-02 92/87 С) он установлен на радиаторе охлаждения двигателя.

Для «классики» температура срабатывания вентилятора равна 92 градусам и отключения — 87 С0, поэтому установка подходящего по размерам, но с другим номером не рекомендуется.

На карбюраторных моделях датчик расположен на радиаторе

Проверка электровентилятора и его цепей

Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.

Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)

Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На карбюраторной модели все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Обратите внимание

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

  1. разбираем реле;
  2. отгибаем верхний упор пластины;

  3. приподнимаем пластину с контактом для удобного доступа;
  4. поджимаем контакт;

  5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Замена датчика

Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

  • Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.
  • При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.

Источник: https://znatokvaz.ru/dvigatel/sistema-ohlazhdeniya/ne-rabotaet-ventilyator-radiatora-vaz-2107

Схема включения вентилятора ваз 21099 инжектор – АвтоТоп

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Электродвигатель вентилятора
  2. Датчик включения электродвигателя
  3. Монтажный блок
  4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выводу “30” генератора

Присоединительные размеры кожухов:

ТипоразмерDL1L2L3aHRnРасположение крепежных отверстийДобавочная длинна к эл. двигателю
Сool-631218671541.272.54E80
Сool-7113813771641.272.54E90
Сool-8015416.5931801.272.54E90
Сool-90173171001871. 572.54E90
Сool-10019619981871.51034E90
Сool-11221918.51031911.51034E100
Сool-13225618.51222231.51034E110
Сool-160311221542622123.54E120
Сool-18035235190295453.54F135
Сool-20039340190300453.54F105
Сool-22544340220370464.5F140

https://youtu. be/https
://youtu.be/wdpTUvxVWFU

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

  1. Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
  2. Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
  3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

Датчик включения вентилятора Ваз 2107 отвечает за своевременное включение вентилятора радиатора,который предотвращает возможность перегрева двигателя при движении на малой скорости и в других условиях, когда естественного обдува недостаточно для эффективного охлаждения. В противном случае возможно закипание антифриза и даже поломка двигателя.

Где находится реле вентилятора

4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
  • Потребляемая сила тока электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82±2 град.
  • Температура размыкания контактов датчика, 87±2 град.

Читать дальше: Замена цепи грм рено 19

Вентилятор системы охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегоревшего предохранителя;
  • неисправного термостата;
  • вышедшего из строя термодатчика включения кулера;
  • неисправного реле ВО;
  • обрыва электропроводки;
  • неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

  1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Конструкции и принципы работы датчиков

В разные годы на автомобили ВАЗ 2107 устанавливались различные модели датчиков включения вентилятора. Вначале это были электромеханические датчики, затем им на смену пришла электроника. Рассмотрим каждое устройство подробнее.

Электромеханический датчик ВАЗ 2107

Внутри электромеханического датчика находится небольшая ёмкость с церезитом, смешанным с медной пудрой. Над этим веществом расположена гибкая мембрана с прикреплённым к ней толкателем. А толкатель, в свою очередь, подключён к подвижному контакту. Вся эта конструкция помещена в стальной корпус с толстыми стенками (которые необходимы для обеспечения более равномерного нагрева датчика). На внешней части корпуса имеется резьба и пара электрических контактов.

В основе работы датчика лежит простой принцип: объём церезита меняется с повышением температуры. Церезит, разогреваясь под действием почти закипевшего антифриза, расширяется и поднимает мембрану, которая приводит в движение толкатель. Он достигает подвижного контакта и замыкает его, что приводит к включению вентилятора. Когда температура антифриза из-за дополнительного обдува понизится, церезит остывает, мембрана уходит вниз, контакт размыкается и вентилятор отключается.

Электронный датчик ВАЗ 2107

Основа электронного датчика — термический резистор, вставленный в массивный стальной корпус. Как и в предыдущем случае, на корпусе имеется резьба, позволяющая вкрутить датчик в радиатор, и пара контактов.

Работа электронного датчика основана на изменении сопротивления резистора под воздействием высокой температуры. Изменения электрического сопротивления отслеживаются специальной схемой. И когда сопротивление достигает определённых значений, схема посылает сигнал на систему контактов, они замыкаются и включают вентилятор.

Расположение датчика

Практически на всех классических моделях ВАЗ датчики включения вентиляторов вкручиваются прямо в радиаторы охлаждения. Это необходимо для того, чтобы большая часть рабочей поверхности датчика контактировала с горячим антифризом. Между датчиком и радиатором в обязательном порядке устанавливается специальная уплотнительная прокладка из материала, устойчивого к высоким температурам.

Поскольку датчик вентилятора ВАЗ 2107 вкручен в нижнюю часть главного радиатора, то менять его удобнее всего из смотровой ямы, на которую надо установить автомобиль.

Замена электровентилятора в авто

  1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Читать дальше: Система охлаждения ниссан альмера н16

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Как изменить температуру?

Со временем появляется все больше и больше нареканий на работу системы включения вентилятора охлаждения. Самая важная конструктивная недоработка — отсутствие нескольких режимов работы вентилятора и резкий пуск его двигателя . И действительно, в летнюю жару вентилятору приходится работать в полную силу, и это понятно. Однако чаще всего вентилятор выдаёт избыточную производительность, что приводит к быстрому охлаждению и частым запускам.

Это приводит к перегрузке бортовой сети по току.

Кроме того, стартовый порог температуры слишком высок, поэтому двигатель часто перегревается . К сожалению, изменить параметры запуска вентилятора можно только перепрошив электронный блок управления или модернизировав систему включения электродвигателя. Перепрошивка ЭБУ проводится у грамотного специалиста, при этом есть возможность установить любую желаемую температуру включения и выключения вентилятора.

Основные способы

Схема включения дополнительного датчика вентилятора.

С изменениями режимов работы двигателя вентилятора тоже есть несколько решений. Самое простое из них — установка дополнительного датчика включения от карбюраторных двигателей (на схеме выше). Он настроен на включение при температуре 97-100 °С , чего будет вполне достаточно. А чтобы вентилятор работал в таком режиме в половину мощности, в цепь устанавливают сопротивление от ВАЗовского отопителя.

Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагревании охлаждающей жидкости до определенной температуры.

Почему на ВАЗ 2109 не работает электровентилятор. Замена вентилятора охлаждения

Как известно, на ВАЗ 2109 вентилятор охлаждения выполняет множество функций. Замена вентилятора охлаждения ВАЗ 2109 — процесс необходимый и ответственный, который можно провести самостоятельно.

Причины неисправности вентилятора

В автомобиле ВАЗ 2109 вентилятор охлаждения в процессе работы может издавать посторонние звуки.
Причин такого поведения может быть много:

  • Возможно, болт, которым вентилятор крепится к двигателю, просто откручивается.Из-за того, что плохо держится, во время езды спотыкается.
    На самом деле это приводит к образованию странных звуков.
  • Радиатор установлен неправильно. То есть не на своем месте. Возможно, он лежит на поперечине подвески, что тоже не очень хорошо.
  • Возможно, вентилятор треснул с одной стороны, что привело к разбалансировке.

Примечание: полностью менять не обязательно. Достаточно заменить поврежденную деталь.

  • На крыльчатку попала грязь. Вроде бы пустяк, но приводит к дисбалансу. В итоге непонятное постукивание.

  • Подушки плохо зажаты, поэтому плохо держат мотор. Возможно, подушки сдавлены (такое бывает после длительного использования). В результате двигатель вибрирует.

Примечание: эту проблему можно решить, заменив подушки или вставив резиновые прокладки.

  • Если вентилятор сильно гудит, значит, ему не хватает смазки (необходимо срочно смазать двигатель маслом).
  • Разбился подшипник. Эта проблема возникает из-за того, что рабочее колесо долгое время было повреждено, поэтому в системе наблюдался дисбаланс.

Примечание: есть только один способ решить эту проблему — заменить подшипник. Однако перед этим необходимо откорректировать положение крыльчатки, так как вскоре из-за нее может выйти из строя другой подшипник.

Как отравить рабочее колесо

Есть два варианта балансировки:

  • Первый — прикрутить тонкую проволоку к лопасти вентилятора.Посмотрите, с какой стороны дисбаланс проявляется больше.
    Плавным движением попробуйте выровнять крыльчатку до исчезновения посторонних звуков.
  • Второй — вставить в отверстие ось, диаметр которой подобен диаметру отверстия. Установите крыльчатку на две опоры, расположенные в горизонтальном положении.
    Если есть дисбаланс, то вы можете избавиться от него, повернув более тяжелое лезвие, или приклеив к нему небольшой груз с меньшим весом.

Примечание: в качестве оси может выступать обычное сверло.Роль двух горизонтальных опор могут выполнять два стола.

Можно заменить четырехлопастное рабочее колесо (это стандартная деталь) на восьмилопастное.

Примечание: нельзя сказать, что последний крутится намного лучше первого, но уж точно не хуже. Часто при замене крыльчатки полностью пропадают посторонние звуки в охлаждающем вентиляторе.

В продаже можно найти как рабочие колеса индивидуальные, так и в комплекте с мотором. Вторые, конечно, намного дороже.
Следовательно, не стоит выбирать второй вариант, если мотор исправен (обычно его нужно просто смазать, чтобы он стал лучше работать).
Не покупайте самые дешевые рабочие колеса. Обычно у них есть небольшие дефекты.

Примечание: есть модели стоимостью от 100 до 1000 руб.

Как заменить вентилятор


Если замена крыльчатки не помогла, то придется пойти на крайние меры — заменить сам вентилятор охлаждения.


Для этого необходимо сделать следующее:

Примечание: после этого будет достаточно места для проведения дальнейших работ.

  • Чтобы легко снять корпус вентилятора, открутите 2 гайки и 2 болта (ключом на 10). Две гайки и первый болт откручиваются без труда.
    Однако с последним болтом придется повозиться. Дело в том, что он находится в не очень удобном месте.
    Доступ к нему затруднен поперечной балкой и прикрепленными к ней рычагами.

  • Выколоть крыльчатку. Для этого подойдет любой удобный инструмент.

Примечание: сама крыльчатка очень хрупкая, поэтому работать с ней нужно осторожно.

  • Головкой на 13 откручиваем гайку крепления крыльчатки.
  • Ни в коем случае нельзя терять шпонку, которая вставлена ​​в вал двигателя. В противном случае вам придется скрафтить что-то похожее на нее самостоятельно, но это не так просто.
  • Заменить лопасти рабочего колеса.


  • Вставляем на место (при необходимости можно использовать новую крыльчатку). Гайку нужно затягивать как можно туже, ведь если крыльчатка зависнет, то скоро снова сломается.


  • Перед установкой вентилятора на место необходимо установить две резиновые шайбы. Это поспособствует тому, что вибрация, исходящая от вентилятора, будет менее заметна на.
  • Чтобы легко надеть застежку на шпильку, вы можете сделать небольшую прорезь в нижнем креплении рамы.


  • Вставьте вентилятор. Затяните все гайки, которые его крепят.

Двойной вентилятор

Летом «девятка» особенно перегревается. Поэтому для обеспечения максимума можно установить два вентилятора вместо одного.
Для этого:

  • В первую очередь нужно сделать еще одно крепление для вентилятора.
  • Кроме того, в самом вентиляторе необходимо проделать небольшое отверстие, чтобы его можно было легко заменить.
  • Разобрать мотор и снять магниты (лучше отверткой, чтобы они не потрескались).

Примечание: важно не перепутать в каком порядке стояли магниты, поэтому их нужно маркировать.

  • Отрежьте предыдущие опоры цилиндра болгаркой и приварите на их место новые.
  • Соберите двигатель в обратном порядке.
  • Прикрутите раму к двигателю.
  • Поставил лопасти.
  • Подсоедините два вентилятора к лопастям.

Примечание: один вентилятор уже будет подключен (стандартно).Другой можно включить при необходимости, сделав в салоне специальную кнопку.

Стоимость ремонта вентилятора охлаждения в автосалоне не слишком высока. Однако если вы сделаете эту работу самостоятельно, вам придется платить еще меньше.
Не забывайте, что перед этим стоит просмотреть различные фото и видео по этой теме. Возможно, предложенная нами инструкция тоже пригодится.

Схема включения вентилятора ВАЗ 2109 с помощью реле

Заставить вентилятор на ВАЗ 2109 несложно, нужно лишь немного подумать и понять принцип работы всей системы.Потребность в охлаждении радиатора возникает в те моменты, когда вы перемещаетесь по пробкам (причем совершенно неважно, зимой это происходит или летом). В жаркую погоду перегрев, конечно, происходит сильнее.

Но при длительном движении в пусковом режиме и мгновенной остановке антифриз в системе охлаждения просто закипает. Сегодня мы рассмотрим причины, по которым вентилятор ВАЗ 2109 не включается в автоматическом режиме, заменим датчик температуры, а также составим небольшую схему принудительного запуска обдува.Последнее пригодится, так как качество термовыключателей оставляет желать лучшего.

Почему не работает электровентилятор?

Причин не так много:

  1. Перегорела обмотка двигателя.
  2. Термовыключатель вышел из строя.
  3. Нарушение электропроводки.

Так что же делать, если вдруг перестал включаться вентилятор? Первым делом откройте кран печки, это увеличит круг циркуляции теплоносителя. Не забудьте включить вентилятор обдува радиатора, чтобы он быстрее остывал.

Когда температура начнет немного падать, заглушите двигатель. Открываете капот и перед вами не очень приятная картина — антифриз ушел, половина отсека мокрая. Необходимо долить жидкость в расширительный бачок. Если это случилось летом, то можно полить водой (главное перед зимой поменять на антифриз).

Проверить работу электродвигателя — отсоединить соединительную колодку и напрямую подать на нее питание от аккумуляторной батареи.Пропеллер крутится? Итак, с обмоткой все нормально, устанавливаем блок на место. За включение вентилятора ВАЗ 2109 на более поздних версиях отвечает только сенсорный выключатель.

Для проверки нужно вынуть из него два провода и соединить их. Если ротор начал вращаться, значит неисправность кроется именно в датчике. Выход из ситуации — продолжить движение, соединив эти два провода. Их изолировать не нужно, так как контроль включения вентилятора ВАЗ 2109 осуществляется массово (если оголенный провод зацепляется за часть корпуса, то ничего страшного).

И третья причина — обрыв провода. К датчику вентилятора ВАЗ 2109 идут два провода: напрямую от вентилятора и массы (кузова). Если раньше проблем не было, то постарайтесь сделать надежную массу, так как по умолчанию в минус девятке отрицательный провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите место возле радиатора, где можно подключить отрицательный шнур питания. Вот и все неисправности, которые могут вас поджидать. Теперь стоит поговорить о полезной кнопке для принудительного продувания.

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Есть два варианта — через реле или с помощью одного переключателя. Схема подключения реле проста — нужно подключить два провода параллельно датчику. Оба они должны подойти к нормально разомкнутым клеммам электромагнитного реле. Такая схема позволяет избежать высокого тока в автоматическом выключателе.

Два тонких провода необходимо вывести под приборную панель и подключить к контактам кнопки (или переключателя).Таким образом, в салоне установлена ​​слаботочная катушка электромагнитного реле, а все сильноточные цепи расположены под капотом.

А теперь при выходе из строя датчика вентилятора ВАЗ 2109 достаточно нажать кнопку для охлаждения мотора. Для этого используется стандартное реле с нормально разомкнутыми контактами. Аналогичные установлены на легких, электродвигателях. Цена его в магазине порядка 50-70 рублей.

Стоимость вентилятора на датчике около 100 рублей. В результате, потратив пару сотен полчаса, вы создадите надежную систему, которая не подведет в трудную минуту.

Скажу сам: пару раз закипев в пробках, из-за невключения вентилятора пришлось ставить обычный выключатель и реле. К сожалению, ничего не нашел, кроме переключателя вентилятора печки от шестерки, поэтому поставил. А теперь, когда подхожу к джему, просто включаю вентилятор. И выключите после остановки. Это не влияет на маневренность и скорость. Даже с учетом того, что карбюраторная девятка (держит холостой ход 900-930), рывков и попыток заглохнуть нет.

С первых дней создания двигателя внутреннего сгорания у него была одна главная проблема — повышенное тепловыделение. Это явление сопровождается перегревом двигателя, ресурс которого можно быстро уменьшить. При перегреве двигателя может произойти деформация многих деталей поршневой группы, повреждение сальников, сальников и подшипников, а также воспламенение топлива в системе питания.

Первая система охлаждения промыла водой стенки двигателя.При нагревании вода испарялась и «забирала» у двигателя некоторое количество тепла. Позже появились более совершенные замкнутые системы охлаждения двигателя, действие которых было усилено с помощью охлаждающих вентиляторов.

Изначально вентилятор крепился к водяному насосу или. Вращаясь, вентилятор работал непрерывно и охладил двигатель на заданном уровне за весь период работы. Недостатком такого вентилятора является то, что его вращение не прекращается даже зимой, когда двигатель прогревается дольше, чем летом.Таким образом, прогревание длилось намного дольше.

Все недочеты насосов-вентиляторов перекрыл электропривод. Электровентиляторы появились во второй половине 20 века и значительно улучшили охлаждение и нагрев двигателя до рабочей температуры.

Устройство и принцип работы вентилятора охлаждения ВАЗ 2109


Вентилятор состоит из электродвигателя, на валу которого находится колесо с лопастями и специальный кожух с креплениями.Кожух предназначен для крепления вентилятора и имеет такую ​​конструкцию, которая позволяет вентилятору забирать воздух только с передней части автомобиля. Кожух выполнен из металла, а его крепление осуществляется к радиатору автомобиля.

Вентилятор работает только при определенных значениях температуры охлаждающей жидкости и не дает температуре подняться выше нормы. Когда охлаждающая жидкость достигает в радиаторе определенной температуры (87 — 90 градусов Цельсия), срабатывает датчик температуры, расположенный на радиаторе, и замыкает электрическую цепь охлаждающего вентилятора.Вентилятор начинает вращаться и охлаждает двигатель.

После того, как температура упадет ниже уставки, датчик размыкает и отключает электрическую цепь охлаждающего вентилятора. Этот цикл продолжается на протяжении всей работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальных условиях эксплуатации.

Неисправности и замена вентилятора охлаждения

Основной неисправностью вентилятора считается его выход из строя. Проявляется в повышении температуры охлаждающей жидкости выше нормы.И как только капот открыли, оказалось, что вентилятор не работает.

Диагностика неисправностей начинается с проверки датчика. Для этого из датчика вытаскиваются провода и замыкаются между собой (зажигание необходимо включить). Если вентилятор начинает вращаться, значит проблема в датчике, если нет, то вентилятор задел проблему на все сто процентов.

Отказ вентилятора обычно происходит из-за отказа двигателя. Отремонтировать электродвигатель может только электрик, поэтому в вашем случае вам нужно отнести его в ремонт или заменить на новый.Процесс удаления и установки описан ниже.

Видео — Замена датчика включения вентилятора ВАЗ 2114

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора.

2. Отсоедините штекер с проводами от разъема, ведущего к вентилятору.

3. Открутите болт крепления вентилятора и снимите его.

4. Перед установкой нового вентилятора проверьте его работу, подключив его напрямую к аккумулятору.Если он работает, установите его в порядке, обратном снятию.

На этом замена охлаждающего вентилятора завершена.

Всем привет!
Особенно привет тем, кто подписан на девятку!
Итак, пришла идея, почему бы не перенести вентилятор из моторного отсека в другое место.
Зачем переносить, менять то, что делали на АвтоВАЗе?
И все для того, чтобы добавить хоть немного свободного места под капотом.В связи с установкой двигателя 16кл, места под капотом стало совсем мало. При мелком ремонте руку никуда не сунешь …
Но, в большей степени напряг процесс самого вентилятора.
Напомню, что с карбюраторным ДВС вентилятор подключался к датчику температуры, расположенному на верхней части радиатора. Включение вентилятора зависело от датчика (90-100 градусов). В моем случае сенсор от классики, рабочая температура от 90 градусов.
Инжектор — работа вентилятора от мозга (у меня январь). На термостате есть датчик температуры, сигнал от него в мозги, и при достижении нужной температуры мозги включают вентилятор. В общем, тут все понятно. Но почему-то включение из мозга не всегда происходило при 105 градусах. Бывало и выше. В пробках это было очень тревожно. Пришлось на всю плиту включить! Закипал антифриз … Поэтому решено было перестроить конструкцию.
Идею двух вентиляторов на передке давно видел в интернете. Многие покупают вентиляторы от новой Нивы (21213 …) или от ШевролеНивы, но для меня это дороговато. Вот фото фанатов стоимостью более 3000 р.

новые с нивы

Решено было приварить два вентилятора сам .
Сначала снимаем старый вентилятор с коробкой.

Пришлось немножко помучить, не вылезло. Можно было снять защиту, подтянуть лицо и вытащить снизу, но… Просто открутил верхнюю трубу идущую к радиатору, снял и вытащил вентилятор вверх.


Что с ним делать, что делать? ..
… По счастливой случайности друзья подарили мне две коробки для вентилятора от классики и сам мотор с лопастями.
Примерил коробку от 2108

коробку от 2108

как я уже писал — от классики

Коробка 2103 сделана более-менее изящно и более подходящей.
Моторы одинаковые, как на классике, так и на девятке — от ВАЗ 2103.Лопостя тоже.
Снимаем лопасти, чтобы они не мешали и красим. Во-первых, и очистить двигатель от окисления, но смазать.
Вот схемка.

как разобрать.

Купили ядовитую краску . Флуоресцентный.


Также обнаружена черная краска.
Процесс сварки описывать не нужно …
После сварки примеряем на станке углы и кромки вентиляционных каналов пересекаются. Берем болгарку и делаем все так, как нам удобно.
Примеряю, отъезжает.

Теперь берем дрель, сверло на 6,5 и просверливаем отверстия для крепления конструкции к телевизору. Осторожно, не повредить радиатор!
Далее, как все подходит, красим конструкцию в несколько слоев.
Ах да, пришлось отрезать ушки решетки радиатора, ну мешали они немного. Потом ставим решетку, не так уж и важно)
Сухая



обновленный телик

собираем, устанавливаем.

Кейс для проводки .
Будем подключать вентиляторы так, чтобы один работал от датчика на радиаторе, другой — от мозга.
Немного повеселившись, помог со схемой besxes .
Присла есть такая схема.

Немного поменял, но на самом деле все осталось как прислал.

Для подключения нам потребуется:
колодок мама / папа;
провода
4-х контактное реле;
блок предохранителей, клеммы проводов;
изолента и немного мозгов.)))


Где находится реле вентилятора охлаждения ВАЗ 2109. Замена вентилятора охлаждения

Как известно, на ВАЗ 2109 вентилятор охлаждения выполняет множество функций. Замена вентилятора охлаждения ВАЗ 2109 — необходимый и ответственный процесс, который можно провести самостоятельно.

Причины неисправности вентилятора

В автомобиле ВАЗ 2109 вентилятор системы охлаждения при работе может издавать посторонние звуки.
Причин такого поведения множество:

  • Возможно, просто откручивался болт, которым вентилятор крепится к двигателю.Из-за того, что плохо держится, при движении шатается.
    На самом деле это приводит к образованию непонятных звуков.
  • Радиатор установлен неправильно. То есть не на своем месте. Возможно, он лежит на поперечине подвески, что тоже не очень хорошо.
  • Вентилятор мог сломаться с одной стороны, что привело к дисбалансу.

Примечание: полностью менять не обязательно. Достаточно просто заменить поврежденную деталь.

  • Грязь на крыльчатке. Вроде бы полная мелочь, но приводит к дисбалансу. В итоге непонятное постукивание.

  • Подушки плохо зажаты, поэтому плохо держат мотор. Возможно, подушки выдавлены (такое бывает после длительного использования). В результате двигатель вибрирует.

Примечание. Эту проблему можно исправить, заменив подушки или вставив резиновые прокладки.

  • Если вентилятор сильно гудит, значит, ему не хватает смазки (нужно срочно смазать двигатель маслом).
  • Подшипник разбился. Эта проблема возникает из-за того, что крыльчатка была повреждена в течение длительного времени, поэтому в системе возник дисбаланс.

Примечание: есть только один способ решить эту проблему — заменить подшипник. Однако перед этим нужно откорректировать положение крыльчатки, так как вскоре из-за нее может выйти из строя другой подшипник.

Как отравить рабочее колесо

Есть два варианта балансировки:

  • Первый — накрутить тонкую проволоку на лопасть вентилятора.Посмотрите, с какой стороны дисбаланс выражен сильнее.
    Попытайтесь отрегулировать крыльчатку до тех пор, пока посторонние звуки не исчезнут.
  • Второй — вставить в отверстие ось, диаметр которой подобен диаметру отверстия. Установите крыльчатку на две горизонтальные опоры.
    Если есть дисбаланс, то вы можете избавиться от него, повернув более тяжелое лезвие или приклеив небольшой груз к лезвию с меньшей массой.

Примечание: в качестве оси можно использовать обычное сверло.Роль двух горизонтальных опор могут выполнять два стола.

Можно поменять четырехлопастное рабочее колесо (это стандартная деталь) на восьмилопастное.

Примечание: нельзя сказать, что последний охлаждает намного лучше первого, но уж точно не хуже. Часто при замене крыльчатки полностью пропадают посторонние звуки в охлаждающем вентиляторе.

В продаже можно найти как рабочие колеса индивидуальные, так и в комплекте с мотором. Последние, конечно, намного дороже.
Следовательно, не следует выбирать второй вариант, если двигатель исправен (обычно его нужно просто смазать, чтобы он работал лучше).
Не стоит покупать самые дешевые рабочие колеса. У них обычно есть мелкие дефекты.

Примечание: есть модели стоимостью от 100 до 1000 руб.

Как заменить вентилятор


Если замена крыльчатки не помогла, то придется принять крайние меры — заменить сам вентилятор охлаждения.


Для этого необходимо сделать следующее:

Примечание: После этого будет достаточно места для проведения дальнейших работ.

  • Чтобы легко снять корпус вентилятора, открутите 2 гайки и 2 болта (ключом на 10). Две гайки и первый болт легко открутить.
    Однако с последним болтом придется повозиться. Дело в том, что он расположен не в очень удобном месте.
    Поперечная балка и прикрепленные к ней рычаги предотвращают доступ к ней.

  • Выдвинуть крыльчатку. Для этого подойдет любой удобный инструмент.

Примечание: Сама крыльчатка очень хрупкая, и с ней следует обращаться осторожно.

  • С помощью 13-гранной головки отверните гайку, фиксирующую рабочее колесо.
  • Ни в коем случае нельзя терять шпонку, которая вставлена ​​в вал двигателя. В противном случае вам придется самостоятельно сделать что-то похожее на нее, а это не так-то просто.
  • Заменить лопасти рабочего колеса.


  • Заменить (при необходимости можно использовать новое рабочее колесо). Гайку нужно максимально затянуть, ведь если крыльчатка болтается, то вскоре она снова сломается.


  • Перед заменой вентилятора необходимо установить две резиновые шайбы. Это сделает менее заметной вибрацию вентилятора.
  • Чтобы легко надеть крепление на шпильку, можно сделать небольшую прорезь в нижнем креплении рамы.


  • Вставьте вентилятор. Затяните все гайки, которые его крепят.

Двойной вентилятор

Летом «девятки» особенно перегреваются. Поэтому для обеспечения максимума можно установить два вентилятора вместо одного.
Для этого:

  • В первую очередь нужно сделать еще одно крепление для вентилятора.
  • Кроме того, в самом вентиляторе необходимо проделать небольшое отверстие, чтобы его можно было легко установить на место.
  • Разобрать мотор и снять магниты (лучше отверткой, чтобы они не раскололись).

Примечание: важно не перепутать порядок расположения магнитов, поэтому их необходимо промаркировать.

  • Отрежьте предыдущие опоры цилиндра болгаркой и приварите на их место новые.
  • Соберите двигатель в обратном порядке.
  • Прикрутите раму к двигателю.
  • Поместите лезвия.
  • Подсоедините два вентилятора к лопастям.

Примечание: один вентилятор уже будет подключен (так как он стандартен).Другой можно включить по мере необходимости, сделав в салоне специальную кнопку.

Стоимость ремонта вентилятора охлаждения в автосалоне не слишком высока. Однако если вы сделаете эту работу самостоятельно, вам придется платить еще меньше.
Не забывайте, что перед этим стоит просмотреть различные фото и видео по этой теме. Возможно, предложенная нами инструкция тоже пригодится.

Схема включения вентилятора ВАЗ 2109 с помощью реле

Принудительно включить вентилятор ВАЗ 2109 несложно, нужно лишь немного подумать и понять принцип работы всей системы.Потребность в охлаждении радиатора возникает в те моменты, когда вы перемещаетесь по пробкам (и совершенно неважно, зимой это или летом). В жаркую погоду перегрев, конечно, происходит сильнее.

А вот при длительной езде в пусковом режиме и мгновенной остановке антифриз в системе охлаждения просто закипает. Сегодня мы рассмотрим причины, по которым вентилятор ВАЗ 2109 не включается в автоматическом режиме, заменим датчик температуры, а также составим небольшую схему принудительного запуска обдува.Последнее оказывается полезным, так как качество термовыключателей оставляет желать лучшего.

Почему не работает электровентилятор?

Причин не так много:

  1. Перегорела обмотка двигателя.
  2. Термовыключатель вышел из строя.
  3. Нарушение электропроводки.

Так что же делать, если вдруг перестал включаться вентилятор? Первым делом откройте кран печки, это увеличит круг циркуляции теплоносителя.Не забудьте включить обдув радиатора печки, чтобы он быстрее остыл.

Когда температура начнет немного падать, выключите двигатель. Открываешь капот и перед тобой не очень приятная картина — антифриз ушел, половина отсека мокрая. Надо долить жидкость в расширительный бачок … Если летом, то можно и воду налить (главное до зимы поменять на антифриз).

Проверить работу электродвигателя — отсоединить соединительную колодку и подать на нее питание напрямую от аккумулятора.Пропеллер крутится? Итак, с обмоткой все хорошо, ставим блок на место. Только сенсорный выключатель отвечает за включение вентилятора ВАЗ 2109 на более поздних модификациях.

Для проверки нужно вынуть из него два провода и соединить их. Если ротор начинает вращаться, значит неисправность кроется в датчике. Выход из ситуации — продолжить движение, соединив эти два провода. Их изолировать не нужно, так как контроль включения вентилятора ВАЗ 2109 осуществляется по весу (если зацепился оголенный провод на части корпуса, то ничего страшного).

И третья причина — обрыв проводов. К датчику вентилятора ВАЗ 2109 есть два провода: напрямую от вентилятора и масса (кузов). Если раньше проблем не было, то постарайтесь сделать надежную массу, так как по умолчанию в девятках отрицательный провод от датчика вентилятора уходит в сторону блока предохранителей и там теряется.

Найдите место недалеко от радиатора, где можно подключить отрицательный провод питания. Вот и все неисправности, которые могут вас поджидать. Теперь стоит поговорить о полезной кнопке принудительного обдува.

Как правильно установить вентилятор ВАЗ 2109 на кнопку

Возможны два варианта — через реле или только с помощью одного переключателя. Схема подключения реле проста — нужно подключить два провода параллельно датчику. Оба они должны подойти к нормально разомкнутым клеммам электромагнитного реле. Такое расположение позволяет избежать высокого тока в автоматическом выключателе.

Два тонких провода необходимо вывести под приборную панель и подключить к контактам кнопки (или переключателя).Таким образом, в автомобиле установлен регулятор слаботочной обмотки электромагнитного реле, а все сильноточные цепи находятся под капотом.

А теперь при выходе из строя датчика вентилятора ВАЗ 2109 нужно просто нажать кнопку, чтобы остудить двигатель. Для этого используется стандартное реле с нормально разомкнутыми контактами. Подобные устанавливаются на легких, электродвигателях. Цена его в магазине порядка 50-70 рублей.

Стоимость датчика включения вентилятора около 100 руб.В результате, потратив пару сотен полчаса времени, вы сделаете надежную систему, которая не подведет в трудную минуту.

Скажу за себя: после того, как он пару раз закипел в пробках, из-за того, что вентилятор не включился, пришлось установить штатный выключатель и реле. К сожалению, кроме переключателя вентилятора печки от шестерки ничего не нашлось, поэтому установил. А теперь, как только подхожу к варенье, просто включаю вентилятор. И выключите после остановки.Это не влияет на маневренность и скорость. Даже с учетом того, что карбюраторная девятка (холостой ход 900-930 держит) никаких рывков и попыток глохнуть не происходит.

С первых дней развития двигателя внутреннего сгорания у него есть одна главная проблема — повышенное тепловыделение. Это явление сопровождается перегревом двигателя, ресурс которого можно быстро сократить. При перегреве двигателя может произойти деформация многих деталей поршневой группы, повреждение сальников, сальников и подшипников, а также возгорание топлива в системе подачи топлива.

Первая система охлаждения промыла водой стенки двигателя. При нагревании вода испарялась и «забирала» немного тепла от двигателя. Позже появились более совершенные, закрытые системы охлаждения двигателя, действие которых было усилено с помощью вентиляторов охлаждения.

Изначально вентилятор крепился к водяному насосу или. Во время раскрутки вентилятор работал постоянно и охладил двигатель на заданном уровне за весь период работы. Недостатком такого вентилятора является то, что его вращение не прекращается даже зимой, когда двигатель прогревается дольше, чем летом.Таким образом, нагрев длился намного дольше.

Все недочеты насосов-вентиляторов перекрыл электропривод. Электровентиляторы появились во второй половине 20 века и значительно улучшили охлаждение и нагрев двигателя до рабочей температуры.

Устройство и принцип работы вентилятора охлаждения ВАЗ 2109


Вентилятор состоит из электродвигателя, на валу которого находится колесо с лопастями и специальный кожух с крепежом.Кожух предназначен для крепления вентилятора и спроектирован таким образом, чтобы вентилятор мог забирать воздух только с передней части автомобиля. Кожух сделан из металла и крепится к радиатору автомобиля.

Вентилятор работает только при определенных значениях температуры охлаждающей жидкости и не дает температуре подняться выше нормы. Когда охлаждающая жидкость в радиаторе достигает определенной температуры (87 — 90 градусов Цельсия), срабатывает датчик температуры, расположенный на радиаторе, и замыкает электрическую цепь вентилятора охлаждения.Вентилятор начинает вращаться и охлаждает двигатель.

После того, как температура опустится ниже установленных отметок, датчик размыкает и отключает электрическую цепь вентилятора охлаждения. Этот цикл продолжается на протяжении всей работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальной работе.

Неисправности и замена вентилятора охлаждения

Основной неисправностью вентилятора считается его выход из строя. Он проявляется в повышении температуры охлаждающей жидкости выше нормы.И как только открыли капот, оказалось, что вентилятор не работает.

Поиск и устранение неисправностей начинается с проверки датчика. Для этого из датчика вытягиваются провода и замыкаются вместе (зажигание должно быть включено). Если вентилятор начинает вращаться, значит проблема в датчике, если нет, то проблема в стопроцентном вентиляторе.

Отказ вентилятора обычно связан с неисправностью двигателя. Отремонтировать электродвигатель может только электрик, поэтому в вашем случае необходимо сдать его в ремонт или заменить на новый.Процесс удаления и установки описан ниже.

Видео — Замена датчика включения вентилятора ВАЗ 2114

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора.

2. Отсоедините штекер с проводами от разъема, ведущего к вентилятору.

3. Выкрутите болты крепления вентилятора и снимите его.

4. Перед установкой нового вентилятора проверьте его работу, подключив его напрямую к батарее.Если он работает, установите его в порядке, обратном снятию.

На этом замена охлаждающего вентилятора завершена.

Всем привет!
Особенно привет подписавшимся на девятку!
Итак, пришла идея, почему бы не перенести вентилятор из моторного отсека в другое место.
Зачем переносить, менять то, что делали на АвтоВАЗе?
И все для того, чтобы добавить хоть немного свободного места под капотом. За счет установки двигателя 16кл места под капотом было совсем мало.При мелком ремонте руку никуда не засунешь …
Но, в большей степени напряг сам процесс работы вентилятора.
Напомню, что с карбюраторным ДВС вентилятор подключался к датчику температуры, расположенному на верхней части радиатора. Включение вентилятора зависело от датчика (90-100 градусов). В моем случае сенсор от классики, рабочая температура от 90 градусов.
Инжектор — это работа вентилятора от мозга (у меня январь). На термостате есть датчик температуры, от него сигнал в мозг, и при достижении нужной температуры мозг включает вентилятор.В общем, тут все понятно. Но почему-то включение от мозгов не всегда происходило при 105 градусах. Это случилось еще выше. В пробках это было очень тревожно. Пришлось всю плиту включить! Закипал антифриз … Поэтому решено было перестроить конструкцию.
Идею двух вентиляторов на лицевой давно видел в интернете. Многие покупают вентиляторы от новой Нивы (21213 … ) или от Шевроле Нива, но это все равно для меня дороговато.вот фото вентиляторов, стоимостью более 3000 руб.

новый с нивы

Решено было приварить себе два вентилятора .
Сначала снимаем старый вентилятор вместе с коробкой.


Пришлось с ним немного помучиться, не вылезла. Можно было снять защиту, поднять дуло и вытащить снизу, но … Я просто открутил верхнюю трубу, идущую к радиатору, снял и вытащил вентилятор вверх.


Что с ним делать, что делать? ..
… По счастливой случайности друзья подарили мне две коробки для вентилятора от классики и сам мотор с лопастями.
Примерил коробку от 2108

коробку от 2108

как я уже писал — от классики

Коробка 2103 сделана более-менее изящно и больше подходит.
Моторы одинаковые, как на классике, так и на девятке — от ВАЗ 2103. Лопостя тоже.
Снимаем лопасти, чтобы они не мешали и красим. Во-первых, очищаем мотор от окисления, но смазываем его.
Вот схема.

как разобрать.

Купил ядовитую краску . Флуоресцентный.


Также была обнаружена черная краска.
Процесс сварки описывать не нужно …
После сварки примеряем на станке углы и кромки коробок вентилятора стыковаться. Берем болгарку и делаем все так, как нам удобно.
Примеряю, садится отлично.

Теперь возьмем дрель 6.5 просверлите и просверлите отверстия, чтобы закрепить конструкцию на телевизоре. Осторожно, не повредить радиатор!
Далее, как все подходит, красим конструкции в несколько слоев.
Ах да, пришлось отрезать выступы решетки радиатора, ну мешали они немного. Потом решетку поставим, это не так уж и важно)
засохло,


обновил телик

собрать, установить.

Корпус для электропроводки .
Подключим вентиляторы так, чтобы один работал от датчика на радиаторе, другой — от мозга.
Немного повеселившись, он мне помог со схемой besxes .
Я прислал именно такую ​​схему.

Немного поменял, но на самом деле все осталось как прислал.

Для подключения нам потребуется:
колодок Папа / Мама;
провода;
4-контактное реле; Коробка
с предохранителем, зажимами для проволоки;
изолента и немного мозгов.)))


Реле вентилятора ваз 2109

На автомобиле ВАЗ-2109 установлено два вентилятора … Первая, более мощная, установлена ​​в системе охлаждения двигателя , с целью увеличения потока воздуха через сердечник радиатора. Второй вентилятор установлен перед радиатором отопителя («печкой») , его задача закачивать нагретый или ненагретый воздух в салон автомобиля. Оба вентилятора приводятся в движение двигателями постоянного тока.

Вентилятор, установленный в отверстие кожуха, закрывающего сердечник радиатора, в электрической цепи его подключения имеет датчик автоматического включения электродвигателя.Этот датчик ввинчивается в резьбовое отверстие, расположенное в правом бачке радиатора, так как после срабатывания термостата будет самая высокая температура охлаждающей жидкости. Вентилятор включается без участия водителя. Датчик должен сработать при превышении рабочей температуры антифриза 90-95 градусов и подать сигнал на реле включения электродвигателя, расположенного в монтажном блоке. Электрическая цепь включения электродвигателя защищена предохранителями No.4 и №8 на монтажных блоках типа 17. 3722.

Если в вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то мотор вентилятора включается напрямую от датчика включения, без участия реле. Просто его в монтажном блоке нет вообще. Электрическая цепь защищена предохранителем с маркировкой № 5.
В случае неисправности этих электрических цепей вентилятор не включится. Водитель определит это по показаниям указателя температуры охлаждающей жидкости.Стрелка этого указателя переместится в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостого хода, включить вентилятор отопителя салона и открыть кран подачи охлаждающей жидкости в радиатор печки, начать движение по инерции до полной остановки, для устранения причин неисправности.

Приступить к поиску причины неисправности необходимо с датчика включения двигателя вентилятор. Для этого откройте капот и отсоедините клемму от датчика.Для дальнейшей проверки датчика вам понадобится кусок провода, которым нужно замкнуть два провода, подходящие к клемме. Оберните перемычку изолентой, чтобы она не касалась веса автомобиля. Включите зажигание, и если все остальное в порядке, вентилятор заработает. Причем работать в этом случае будет, постоянно при включенном зажигании.

Если вентилятор на ВАЗ 2109 не работает, то откройте крышку монтажного блока и проверьте исправность предохранителей No.5 на блоке 2114-3722010-60 и № 4, № 8 на блоке 17. 3722. Найдите маркировку № предохранителей на верхней части крышки. Убедившись в исправности предохранителей и при условии, что вентилятор все равно не работает, необходимо проверить его электродвигатель.

Для этого вам понадобятся два изолированных провода для подключения клемм электродвигателя вентилятора напрямую к аккумулятору. Если вентилятор начинает работать, убедитесь, что воздушный поток идет под капот автомобиля, а не наоборот. Если подключение неправильное, поменяйте полярность проводов, подключенных к аккумулятору.При устранении неисправностей таким способом можно добраться до места ремонта, а выключить мотор вентилятора можно только отсоединив провода от аккумулятора. В этом случае причина того, что вентилятор не включается, — либо неисправность реле, либо неисправность проводки.

Продолжительная езда на перегретом двигателе, когда не работает вентилятор охлаждения форсунки ВАЗ 2109, чревата серьезными последствиями. Мотор может стукнуть или заклинить, и тогда без капитального ремонта не обойтись. Поэтому, когда стрелка датчика температуры будет устойчиво перемещаться в красную зону, немедленно включите нагреватель на полную мощность, остановитесь в безопасном месте и дайте мотору остыть.Не открывайте крышку расширительного бачка на горячем двигателе, вы можете пролить перегретый антифриз.

Система охлаждения ВАЗ 2109

Система жидкостного охлаждения автомобильного двигателя ВАЗ 2109 инжектор представляет собой замкнутую систему с принудительной циркуляцией охлаждающей жидкости (охлаждающей жидкости). Система состоит из следующих агрегатов:

  • — водяной насос с рабочим колесом, приводимый в движение ремнем ГРМ;
  • термостат, направляющий охлаждающую жидкость по малому или большому кругу в зависимости от степени прогрева двигателя;
  • радиатор, состоящий из двух пластиковых емкостей для потока охлаждающей жидкости и алюминиевых трубок для отвода тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
  • расширительный бак с впускным и выпускным клапанами для поддержания стандартного давления в системе;
  • вентилятор охлаждения радиатора расположен непосредственно перед радиатором для эффективного отвода тепла.

Работа вентилятора критически важна в жаркое время года при замедленном движении транспорта. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходима качественная работа вентилятора. Поток охлаждающего воздуха должен подаваться в радиатор. Если не работает вентилятор охлаждения форсунки ВАЗ 2109, то может «закипеть» система охлаждения.

Управление вентилятором

Если на автомобиле ВАЗ 2109 установлен двигатель с распределенным впрыском и инжектор, то знакомого владельцам модели карбюратора датчика-переключателя нет.Вентилятор включается и выключается контроллером ЭБУ. Этот контроллер получает информацию от датчика температуры охлаждающей жидкости (CTOZH), который установлен в выпускном патрубке между термостатом и головкой блока цилиндров. Датчик используется для контроля не только работы вентилятора, но и двигателя. В том числе предусмотрено:

  • оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащается, по мере прогрева становится беднее;
  • повышение скорости вращения коленчатого вала при запуске двигателя, чтобы двигатель не глохнул сразу после запуска;
  • установка угла опережения зажигания для экономии топлива;
  • удерживает клапан рециркуляции в закрытом положении до тех пор, пока двигатель не перейдет в рабочий режим.

Для определения температуры ДТОЖ ВАЗ 2109 в форсунке используется термистор — резистор, сопротивление которого зависит от температуры. В ВАЗ 2109 используется термистор с отрицательным температурным коэффициентом. Это означает, что с повышением температуры его сопротивление уменьшается.

На термистор подается напряжение, по его изменению датчик определяет температуру охлаждающей жидкости и передает ее в ЭБУ. И уже этот агрегат включает и выключает вентилятор радиатора.

Диагностика вентилятора

Для проверки работоспособности агрегата понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе подсоедините провод от положительной клеммы аккумулятора к контакту вентилятора напрямую. Рабочий блок должен начать вращаться. В противном случае он неисправен. Если при перегреве мотора вентилятор охлаждения не включается, хотя диагностика показывает, что они исправны, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика.Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий следующий:

  1. При выключенном холодном двигателе отсоединить провода от контактов ДТОЖ.
  2. Установите переключатель режимов мультиметра в положение «измерение сопротивления».
  3. Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2200 — 2800 Ом.
  4. Установите на место провода датчика.
  5. Запустите двигатель и дайте ему поработать на холостом ходу примерно до 80 градусов.
  6. Выключить мотор. Снимаем провода с контактов датчика.
  7. Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в пределах 270 — 389 Ом.

Если по каким-либо причинам сопротивление датчика не соответствует норме, деталь необходимо заменить. А если и есть, но блок не включается, что-то не работает в электронном блоке управления двигателем. С этим следует обратиться на СТО. Для диагностики и перепрошивки ЭБУ необходимо специальное оборудование.

Седан ВАЗ 21099 — завершающая модель самарской серии. Он был сделан на базе ВАЗ 2109, от других вариантов этого семейства очень мало отличался от передней части кузова.

Общие характеристики модели

Машина мечты 90-х

Размеры машины несколько изменились за счет удлинения крыла и увеличения капота. Кроме того, появилась совершенно новая улучшенная решетка радиатора ВАЗ и, конечно же, обновленная приборная панель… Длина ВАЗ 21099 по сравнению с другими автомобилями этой группы увеличилась на 20 см.

Автомобиль ВАЗ 21099, как и другие модели этого семейства, имеет множество преимуществ:

  • он способен развивать достаточно высокую скорость;
  • имеет отличную управляемость при движении;

В 2004 году данная модель автомобиля больше не производилась в России, но ее производство продолжается в Украине.

Автомобили ВАЗ 21099 бывают двух типов. ВАЗ 21099 имеет карбюратор, как и инжектор ВАЗ 21099, схема системы подачи топлива практически идентична.

В форсунке ВАЗ 21099 подача бензина при нажатии на педаль газа контролируется компьютером. В карбюраторном двигателе такой выброс контролируется специальными амортизаторами.

Довольно часто владельцы данной машины сталкиваются с одной проблемой: не работает вентилятор охлаждения карбюратора ВАЗ 21099.

Проверка системы охлаждения


Устройство системы

Что делать, если не работает вентилятор охлаждения карбюратора ВАЗ 21099? Как только автовладелец заметил первые признаки перегрева, то есть стрелка датчика температуры подошла к красной зоне, но карбюратор еще не начал лить дым из-под капота ВАЗ 21099, нужно проверить работа системы охлаждения.

  1. Открыть кран радиатора ВАЗ, а также воздушную заслонку автомобиля, регулирующую поток воздуха.
  2. Включить электродвигатель, регулирующий работу радиатора на максимальной мощности.
  3. В салоне автомобиля ВАЗ включить аварийную кнопку, затем ногой нажать на педаль сцепления и очень осторожно съехать с дороги, остановив машину на обочине.
  4. Дать двигателю карбюратора ВАЗ 21099 поработать несколько минут на нормальных оборотах холостого хода с включенным радиатором.
  5. После выключения двигателя система охлаждающей жидкости нагревается именно в тех местах, где она находится в тесном контакте с горячими частями, в результате чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не может выключиться сразу. Но для двигателя ВАЗ такая работа достаточно вредна, поэтому выполнять ее нужно вне зависимости от сопротивления машины.

Проверка всех проводных соединений

Пошаговые инструкции по проверке системы охлаждения.

  1. Для начала нужно открыть капот автомобиля и осмотреть все пространство под ним. Найдите источник пара. Проверьте, достаточно ли охлаждающей жидкости в бачке, все ли резиновые шланги, радиатор и, конечно же, термостат целы. Возможно, именно эти детали и системы нуждаются в замене.
  2. Поищите жидкость под ковриками для ног. Должна быть веская причина, по которой двигатель автомобиля не остывает.
  3. Если жидкость не обнаружена, необходимо проверить, работают ли датчики, запускающие двигатель радиатора.Для этого необходимо вынуть два провода из крепления датчика, расположенного внутри радиатора, и соединить их. Затем поверните ключ зажигания на автомобиле. Если после подключения этих проводов вентилятор охлаждения начинает крутиться, то необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
  4. Сам охлаждающий вентилятор должен работать постоянно. Необходимо проверить датчики в радиаторе. При первой возможности стоит заменить эти детали на новые, а также заменить трубы.
  5. Если при замыкании проводов не работает охлаждающий вентилятор, причиной этого может быть перегоревший предохранитель или сломанное реле вентилятора. Другой вариант — сгоревший электродвигатель системы охлаждения. В этом случае все неисправные детали подлежат замене.
  6. После замены вышедших из строя элементов следует провести контрольную проверку. Для этого нужно замкнуть пару проводов, которые подключены к датчику автомобиля включения вентилятора охлаждения, и повернуть ключ зажигания. Если двигатель вентилятора запускается, проблема решена.
  7. Если вентилятор охлаждения не включается, нужно проверить его, подав питание на электродвигатель от аккумулятора.
  8. Двигатель автомобиля ВАЗ 21099, карбюратор, может перегреваться даже при выходе из строя термостата, регулирующего прохождение жидкости в системе охлаждения мимо или через радиатор. Чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, то термостат неисправен.

Причины отказа вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает постоянно. Это тоже неправильно. Что делать в этом случае? В чем причина неисправности?

Возможно, обрыв цепи датчика температуры. Об этом сигнализирует постоянно горящий сенсорный свет. В этом случае вам просто необходимо заменить датчик температуры или блок системы впрыска. Возможно, потребуется замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающие реле.Чтобы устранить проблему, вам потребуется заменить термовыключатель.

Чтобы выяснить причину неисправности вентилятора, необходимо его устранить.

  1. Отсоедините разъем вентилятора и жгута проводов, отсоединив провода.
  2. Отсоедините провод двигателя, открутив гайку слева. При необходимости используйте подходящие ключи.
  3. Под капотом откручиваем два винта, которыми крепится вентилятор.
  4. Снимите крышку.
  5. Снимите два болта крепления вентилятора.
  6. Снимите еще пять болтов и решетку воздухозаборника.
  7. Поднимите опору вентилятора и потяните ее на себя.
  8. Поверните сам вентилятор на 90 градусов и снимите его.


Схема подключения электродвигателя вентилятора

В случае поломки в автомобиле, независимо от того, перестал работать вентилятор или что-то еще, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут нужные запчасти, датчики и проведут ремонт. Конечно, многие автовладельцы хотят ремонтировать свои автомобили самостоятельно, это доставляет им массу удовольствия и требует минимальных затрат. Но в этом случае есть риск ошибиться с подбором детали и постановкой правильного диагноза. Автолюбитель может потратить много времени и сил, и в итоге не получить желаемого результата. Чтобы этого не случилось, лучше обратиться к специалисту.

Не открывается кран печки ваз 2109

Многим владельцам автомобилей ВАЗ хорошо знакома ситуация, когда зимой обогреватель неожиданно начинает работать неправильно или полностью выключается.В некоторых случаях печка летом прогоняет горячий воздух без нареканий, а на морозе еле теплый. Все это значительно снижает комфорт в салоне, что негативно сказывается на здоровье водителя и пассажиров.

Кроме того, возникает еще одно неудобство — лобовое стекло сильно запотевало, а это в свою очередь приводит к снижению уровня безопасности при движении.

Когда печка, установленная на автомобиле ВАЗ-2109 (и карбюраторная, и инжекторная) плохо дует, нужно разобраться, в чем проблема.О наиболее частых причинах мы поговорим ниже.

Принцип действия

В состав обогревателя входят:

По сути, это теплообменник, подключенный к системе охлаждения электростанции с помощью крана нагревателя. Если открыть его, горячая охлаждающая жидкость попадет в радиатор. Там он остывает, отдавая тепло металлическим пластинам, и возвращается в контур.

Основным устройством, обеспечивающим обогрев кабины, является вентилятор. Воздух, продуваемый через радиатор, нагревается и подается к форсункам, открывая и закрывая их, водитель и его пассажиры контролируют температуру и направление потоков.

Причины, неисправности и решения

Установленный на ВАЗ-2109 отопитель, где стоит высокая панель, как показывает практика, работает не чаще, чем на более старых моделях. Имеет несколько существенных недостатков центральной заслонки. Еще — есть рукава для подачи тепла к ногам пассажиров, сидящих на задних сиденьях, которые также часто не работают должным образом.

Печки автомобилей, где есть невысокий щиток, лишены таких недостатков, но это не значит, что они никогда не ломаются.

Прежде всего, при плохой работе ТЭН следует заподозрить неисправность в контуре охлаждения. Причин несколько:

  • течь охлаждающей жидкости;
  • забиты трубки радиатора;
  • Засорение воздуха или другие неисправности системы.

Избавиться от пузырей несложно — достаточно открыть крышку радиатора и на несколько минут включить двигатель на низкие обороты.

Довольно часто выходит из строя и кран отопителя. Если он протекает, то его заменяют.

Дешевая охлаждающая жидкость разрушает резину форсунок — она ​​трескается и образуется течь.

Еще иногда ломается электронасос, заставляя антифриз двигаться по контуру охлаждения. Его тоже не ремонтируют, а просто заменяют.

Для того, чтобы печка хорошо дует, нужен хороший мотор вентилятора. Посторонние шумы, возникающие при его эксплуатации, свидетельствуют о его поломке. Иногда перегревается — в этом случае проверьте предохранители. На его неисправность указывает также отсутствие подачи теплого воздуха на малых оборотах.

Не менее важной частью системы является радиатор. Он может забиться, и тогда охлаждающая жидкость в принципе не может нормально циркулировать. Эту деталь довольно просто снять и сполоснуть.

Как отмечалось ранее, часто виной плохого нагрева является плохо подогнанная заслонка. Из-за него часть холодного воздуха попадает в кабину с улицы. Обычно в этом случае тепло к ногам не подводится. В беде легко помочь:

  • отрегулируйте его положение, потянув за приводной трос;
  • уплотнить новым поролоном или пенополистиролом и заделать швы панели.

Наступили холода, и большинство владельцев ВАЗ 2109 снова столкнулись с проблемой: из форсунок форсунок печки при рабочей температуре охлаждающей жидкости (около 90 градусов) в камеру дует теплый, а часто и вообще холодный воздух кабина, короче

Пришли холода, и большинство владельцев ВАЗ 2109 в очередной раз столкнулись с проблемой: от форсунок форсунок печки при рабочей температуре охлаждающей жидкости (около 90 градусов) тепло, и часто вообще в салон дует холодный воздух, короче печка плохо греет.В такой ситуации в морозную погоду «никуда не денутся» даже матовые боковые стекла в салоне.

Самое простое решение этой проблемы заключается в следующем. Необходимо подтянуть трос управления заслонкой печки

. Для этого можно сделать один-два оборота этого троса на рычаге управления заслонкой.

Этот рычаг находится на корпусе печки ВАЗ 2109, рядом с педалью газа (см. Фото).

Расположение рычага заслонки печки ВАЗ 2109

Все стыки воздуховодов и края заслонки печки проклеены поролоном, который этим рычагом управления заслонкой тяжело выдавливать до конца.

В результате остается зазор в несколько миллиметров.При этом заслонка, направляющая воздушный поток либо прямо с улицы, либо через радиатор отопителя, закрывается не полностью. Он закрывается «наверх», при этом воздух идет на передние сопла через радиатор отопителя, а на верхние и боковые сопла с улицы, через самые миллиметры.

Когда вентилятор печки работает, и даже машина движется, этих миллиметров вполне достаточно.

Можно даже подобраться к этому рычагу заслонки со стороны водителя и попытаться дернуть этот рычаг рукой при включенном вентиляторе печки

В этом случае левое ухо будет располагаться в районе сопла воздуховод, и вы можете услышать, как изменяются звук и температура воздуха, выходящего из сопла.

Также рассмотренные ниже причины могут быть причиной неэффективной работы системы отопления Самарской кабины.

Неполное открытие крана отопителя

Эта проблема встречается на большинстве переднеприводных автомобилей ВАЗ. В этом можно убедиться, сравнив температуру входного и выходного патрубков радиатора печки, если она разная, скорее всего, клапан открыт не полностью. Решение состоит в том, чтобы затянуть трос управления для этого клапана и отрегулировать рычаг управления клапаном в максимально открытое положение.

При этом не исключено, что теперь клапан полностью не закроется, но как говорится жар костей не ломается.

Но здесь кроется другая проблема. Известно, что этот клапан на Самаре является слабым местом, и после определенного количества операций открытия-закрытия клапан на оси, проходящей через соединительный рычаг и заслонку внутри клапана, теряет герметичность и начинает протекать. Некоторые владельцы просто устанавливают рычаг «тепло-холод» в определенное положение и не трогают его далеко от греха.

В этом случае попытка сдвинуть вентиль крана, скорее всего, приведет к протечке. Если это произошло, можно обернуть протекающее место полоской ткани, пропитанной герметиком, и закрепить все это «холодной сваркой», это можно сделать в полевых условиях при наличии необходимых материалов.

Место протечки крана печки Лада Самара

Кардинальное решение проблемы негерметичности клапана отопителя ВАЗ 2109 — полностью удалить его из системы, либо вставить водяной шаровой кран.Правда, в первом случае теряется возможность регулировать объем охлаждающей жидкости, попадающей в радиатор печки, а во втором случае эту регулировку можно произвести, только заглянув под капот. Но, избавившись от заведомо ненадежного узла, мы избавляемся от возможных проблем в будущем, а оставшейся регулировки температуры поступающего в салон воздуха воздуха хватает за глаза.

Кстати, в «десятках» производитель удалил этот злополучный клапан.

Утечка в воздуховоде

Воздух, нагнетаемый вентилятором печи, частично выходит в щели на воздушных каналах, при этом воздушный поток ослабевает и охлаждается.

Решением будет герметизация и определение размеров всех соединений на пути воздуха от печи до форсунок. Правда, эта операция очень трудоемкая, так как придется разбирать всю переднюю панель, но результатом будет заметное увеличение воздушного потока от дефлекторов системы отопления.

Воздушные пробки в радиаторе отопителя

Об этой проблеме свидетельствует холодный воздух из дефлекторов системы охлаждения с открытым краном при рабочей температуре охлаждающей жидкости.В этом случае необходимо установить машину передними колесами на возвышенность, как можно выше, полностью открыть кран печки и подать газ.

С наступлением холодов многие владельцы сталкиваются с проблемами системы отопления автомобиля. Из воздуховодов при нормальной температуре охладитель уходит в салон немного теплый, а иногда и вообще холодный поток воздуха, другими словами печка не греет как следует. Таким образом, даже в холодную погоду прогреть машину изнутри будет сложно.

Из статьи вы узнаете, что делать, если печка ВАЗ-2109. Этот материал вам пригодится, в том числе, если вышла из строя и не работает печка ВАЗ-2109, в том числе во избежание этой проблемы в будущем.

Самое простое решение

Если печь дует холодно, самое простое, что вы можете сделать, это потянуть за кабель, который управляет заслонкой обогревателя. Для этого пару раз оберните его вокруг рычага управления заслонкой. Он расположен на корпусе отопителя возле педали газа.

Каждый стык воздуховода и край заслонки отопителя проклеены поролоном, что для рычага управления довольно проблематично сжать до конца. Поэтому при сжатии остается небольшой зазор и заслонка, направляющая потоки воздуха с улицы прямо или через нее, не может закрыться до конца. Он закрывается в верхнем положении, при этом воздух поступает в передние сопла через радиатор печки, а в верхние и боковые сопла с улицы через оставшийся зазор.При работающем вентиляторе отопителя, если машина тоже едет, достаточно небольшого зазора, чтобы внутри было холодно.

Чтобы было понятнее, о чем идет речь, вручную укоротите рычаг заслонки на стороне водителя при работающем вентиляторе отопителя. Затем вы можете заметить, как изменится звук и со временем будет увеличиваться температура воздушного потока, выходящего из дефлектора.

К сожалению, это не единственная причина, когда из обогревателя дует холодный воздух. Ниже приведены еще несколько причин и способы их решения.

Кран не полностью открыт

Для проверки этого по этой причине достаточно сравнить температуру на входе и выходе отопителя, если она разная, то есть велика вероятность того, что клапан закрыт не полностью.

Эту проблему можно решить, перетащив трос управления клапана и переведя рычаг управления в максимально открытое положение. Но есть опасность, что после этих действий клапан не закроется полностью и в салоне будет очень жарко.

Кроме того, у клапана есть большой недостаток — он «рассчитан» на определенное количество открытий и закрытий. Там, где ось рычага управления соединена, и заслонки внутри клапана, герметичность теряется, и со временем возникает утечка. Решением может быть установка рычага в положение «тепло-холод» без дополнительной регулировки.

Обычно при попытке сдвинуть кран печки каменки возникает течь, в этом случае протечку оборачивают полоской ткани, пропитанной герметиком, и все это фиксируют «холодной сваркой».

Доработка системы отопления

Если на холостом ходу плохо дует печка ВАЗ-2109 и прогревается исправная печка и нет подачи воздуха в систему, значит, поток охлаждающей жидкости в системе недостаточно сильный. Эту проблему можно решить установкой дополнительной помпы от ГАЗели (помпа). Обычно после этого преобразования остается много тепла.

Отопитель кабины вышел из строя

Если перестала работать печка ВАЗ-2109, она не реагирует ни на одно положение рычага управления, то очень вероятно, что вышел из строя моторчик системы отопления, его следует заменить.Но если это не так, то для обнаружения проблемы автовладельцу потребуется «прозвонить» все контакты электрической части системы отопления, для этого потребуется снять приборную панель.


Система обогрева автомобиля — одна из самых важных и серьезных систем в автомобиле. Особенно неприятны его неисправности зимой, поэтому постарайтесь вовремя провести его профилактику и ремонт, тогда он вас не подведет.

Лучшие цены и условия покупки новых автомобилей

Кредит 4.5% / Рассрочка / Trade-in / 95% согласования / Подарки в салоне

Mas Motors

Многие владельцы Самара, особенно зимой, рано или поздно сталкивались с тем, что от печки дует холодный воздух вместо горячего. Почему это происходит? Для начала нужно убедиться, что вся система отопителя находится в хорошем состоянии:

Уровень антифриза в расширительном бачке находится между отметками min и max. И не падает.

  1. Термостат рабочий.
  2. Радиатор отопителя не забит
  3. Двигатель прогревается до рабочей температуры.
  4. В системе охлаждения нет воздушных пробок.
  5. Заслонка отопителя поворачивается тросиком и исправна
  6. Насос рабочий.

Исправность термостата проверяли следующим образом. На холодном двигателе охлаждающую жидкость нужно прогонять по небольшому кругу, т.е. в обход радиатора. Поэтому трогаем нижнюю трубку радиатора, она должна быть холодной, пока двигатель не прогреется до рабочей температуры, после чего он станет горячим.

Радиатор отопителя сложно проверить.В идеале его следует снять и постирать. Но этим мало кто занимается, как правило от замены к замене, нормально проходит жидкость.

От скопления воздуха избавляемся следующим образом. Снимите шланг с карбюратора и залейте антифриз в расширительный бачок и создавайте давление (можно использовать ртом) до тех пор, пока из шланга не потечет предварительный нагрев карбюратора.

Амортизатор и трос проверены визуально.

Для модернизации отопителя ВАЗ 2108-09-099 нам потребуются планки.Далее пролезаем под руль со стороны водителя и с правой стороны стены тоннеля видим демпфер и трос. Все, что нам нужно сделать, это согнуть его. Возьмите плоскогубцы с тросиком между рубашкой и защелкой клапана и поверните его по часовой стрелке на 50-60 градусов. Должно получиться так:

Пока у новой машины таких проблем быть не должно, хотя они есть. Но со временем детали выходят из строя и приходят в несовпадение. Кроме того, уплотнение из паралона каменки предотвращает плотное закрывание ставен.

Если при наступлении холодов после небольших манипуляций с органами управления отопителем салона ВАЗ-2109 вы не получили теплый воздух из форсунок, то, скорее всего, причиной этого события мог быть кран печка и воздушная заслонка перед радиатором отопителя. Хотя в принципе есть пара причин, по которым поступающий в салон воздух не нагревается.

Сначала рассмотрим возможные причины выхода крана из строя. Его конструкция представляет собой тонкий корпус, внутри которого движется заслонка, приводимая в движение осью, к которой она приварена.Учитывая, что содержащиеся в антифризе добавки со временем осаждаются, это означает, что они могут откладываться в зазоре между клапаном и корпусом клапана. Это приведет к его заклиниванию, в результате чего открыть его уже не удастся. Ну а если радиатор печки останется холодным , то воздуху, попадающему в салон, прогреться негде.

Если водитель в этом случае будет старательно тянуть ручку управления краном, то он вообще может оторвать крепление заслонки клапана к оси.Тогда ось заслонки будет повернута, рычаг открытия крана будет стоять в открытом положении, а в кабине по-прежнему не будет теплого воздуха. Это можно определить по разнице температур между шлангом подачи охлаждающей жидкости к крану отопителя и жидкостью, стекающей из радиатора отопителя. Эти шланги легко найти под капотом автомобиля.

Заслонка управления воздушным потоком в крайних положениях должна: либо закрывать сердечник радиатора, тогда холодный воздух пойдет в кабину , либо перекрыть вход холодного воздуха в корпус отопителя, затем теплый воздух должен поступать в кабину.Эта заслонка управляется тросовым приводом, как кран отопителя. Если учесть, что трос при работе немного растягивается, то при переводе ручек управления в открытое положение удлиненный трос не сможет полностью открыть и воздушную заслонку, и кран отопителя.

В этом случае между корпусом печки и воздушной заслонкой будет зазор, через который будет поступать холодный воздух , так как сопротивление движению воздуха в этом месте будет меньше, чем при его движении через сердцевину радиатора .Воздушный поток всегда движется по пути наименьшего сопротивления. Есть только один способ исправить эту неисправность; нужно отрегулировать длину кабеля.

Причина поступления холодного воздуха в кабину может привести к засорению сердечника радиатора отопителя, в результате чего воздушный поток, проходящий через сердечник, значительно ослабляется. Засорение сердцевины часто происходит осенью, если ваша машина какое-то время стояла под деревом. Желтея, лист падает на решетку воздухозаборника с вентилятором отопителя.И если водитель не снимал ее оттуда, то при включении вентилятора часть этих листочков будет засосана в корпус печки. В зависимости от положения воздушной заслонки эти листочки либо упадут на сердцевину радиатора, забивая его, либо вылетят через форсунки в салон автомобиля. Это происходит потому, что на ВАЗ-2109 перед вентилятором не установлен воздушный фильтр салона.

Подключение вентилятора охлаждения форсунки ВАЗ 2107. Схема подключения вентилятора охлаждения ВАЗ.Особенности системы охлаждения в различных модификациях

За годы производства на автомобили ВАЗ-2107 устанавливались как карбюраторные, так и впоследствии инжекторные двигатели. Поэтому электрические цепи, питающие напряжение электродвигателя вентилятора системы охлаждения двигателя, отличаются друг от друга.

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую рассчитан, должен подать сигнал на ЭБУ.Электронный блок управления, анализируя сигнал, включает вентилятор через реле.

Поэтому поиск причин не включения вентилятора начинается со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, значит, он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом вы проверяете электрическую схему двигателя вентилятора. В этом случае он будет исправен, и датчик вентилятора придется заменить.Правда, следует отметить, что в продаже есть и некачественные датчики, которые при установке на двигатель тоже не сработают.

Если после снятия разъема с датчика вентилятор не работает, то необходимо проверить его работоспособность, подключив его напрямую к аккумулятору. Вариантов эксперимента всего два. Если вентилятор работает, то вам нужно будет проверить исправность предохранителя, который защищает эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, то придется проверить состояние его щеток, на износ.

На карбюраторных двигателях автомобиля ВАЗ-2107 в электрической цепи включения вентилятора не будет ЭБУ, а некоторые «семерки» даже не ставят вентилятор на реле. Поэтому найти причину, по которой не включается вентилятор, намного проще и с этим справляются многие водители автомобилей ВАЗ-2107.

ВАЗ 2107 комплектуется электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя независимо от температуры воздуха и режима движения.

Но есть одна проблема. Иногда срывается реле (датчик) включения вентилятора и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем — капремонтом двигателя. Во избежание проблем можно улучшить конструкцию, организовав принудительную обдувку радиатора. Это можно сделать двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось с помощью крыльчатки, установленной на роторе водяного насоса.Это решение обеспечивало постоянный приток воздуха к радиатору при заклинивании двигателя. Учитывая, что конструкция ВАЗ 2107 мало отличается от своих «предшественников», установить такую ​​крыльчатку не составит труда.

Преимущество этого решения — надежность. Принудительный механический обдув радиатора гарантирует, что в жаркий день машина не закипит в пробке. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом. Зимой появляется еще один недостаток принудительного охлаждения — холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев.Тот факт, что на холодном двигателе вентилятор дует на радиатор, никак не влияет на скорость прогрева при условии, что термостат работает. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по небольшому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно улучшить. :

  • Установить диффузор для направления воздушного потока через соты радиатора. Это повысит эффективность охлаждения.
  • Сдвинуть радиатор немного назад, ближе к крыльчатке.Для этого можно наклонить его верхнюю часть, используя для крепления жесткие стальные полосы. Полосы необходимо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом можно уберечь автомобиль от перегрева.

Электровентилятор охлаждения радиатора (форсированный)

Чтобы поломка датчика вентилятора ВАЗ 2107 не доставляла проблем, можно организовать принудительное охлаждение без замены штатного электровентилятора с надетой на шкив помпы крыльчаткой.Для этого достаточно обеспечить включение резервного вентилятора кнопкой. Вам потребуются следующие детали и материалы:

Вам также понадобится новый датчик вентилятора, если старый неисправен. Исправность можно проверить омметром или шкалой. Если вентилятор не включается при нагреве нижней части радиатора, его необходимо заменить.

Во-первых, нужно уменьшить ток, проходящий через контакты теплового реле, контролирующего включение вентилятора. Для этого схему включения вентилятора ВАЗ 2107 нужно изменить так, чтобы он запитывался не напрямую от датчика, а через дополнительное реле.В этом случае контакты датчика вентилятора (термореле) не сгорят, а в случае выхода из строя дополнительного реле заменить его будет намного проще.

Также необходимо подключить кнопку включения вентилятора, чтобы при включении дублировал датчик, подавая напряжение на катушку реле при включении. В этом случае при выходе из строя датчика появится возможность вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Усовершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить штатный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный.В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективный вентилятор с восемью лопастями обеспечивает особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально создавалась для эффективной работы. В случае выхода из строя причина кроется не в неэффективной штатной батарее, а в забитых ячейках радиатора или недостатке охлаждающей жидкости в системе. Поэтому, если двигатель перегревается при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и очистить соты радиатора (или заменить их).

В данной статье будет подробно рассказано о нагнетательном вентиляторе ВАЗ 2107. Существует два типа такой конструкции — электрическая и механическая. Любой владелец семерки начинает жалеть, что летом в пробке вдруг выходит из строя датчик включения вентилятора. После такого происшествия, как правило, начинают задумываться об улучшении конструкции. И есть несколько способов обновить.

Способ первый — принудительное охлаждение механического типа


Пожалуй, это можно так назвать.Вспомните первые автомобили ВАЗ 2101-2107, в которых не использовались электровентиляторы. В них радиатор продувался из-за крыльчатки, прикрученной к ротору насоса. Такой же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения не сильно отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции. Дело в том, что даже зимой радиатор будет обдуваться потоком воздуха. Это снижает температуру двигателя, поэтому в салоне может быть достаточно прохладно. Летом это хорошо — мотор всегда остывает, вентилятор постоянно работает, тосол не кипит.


Но сделайте еще два небольших улучшения и летняя эксплуатация будет просто сказкой:

  1. Установите пластиковый диффузор, чтобы направлять воздух в соты радиатора.
  2. Верхнюю часть радиатора установить немного ближе к лопастям рабочего колеса. Крепеж выполняется небольшими полосками из твердого металла. Постарайтесь сделать так, чтобы расстояние от поверхности радиатора до крыльчатки было в пределах 2-4 см.

Это маленькие хитрости, которые помогут вам улучшить охлаждение двигателя ВАЗ 2107.Цена вопроса буквально мизерная — не более 80 рублей (столько стоит крыльчатка).

Метод второй — электрический


Если у вас новая машина, установлена ​​форсунка и электровентилятор, стоит ли его портить форсированной крыльчаткой? Несколько разумнее будет оставить электровентилятор, но сделать резервный способ включения с помощью кнопки. В магазине приобретите несколько предметов и материалов:

  1. Новый датчик (если старый пришел в негодность).
  2. Реле электромагнитное с нормально разомкнутыми контактами.
  3. Красный провод сечением 0,75 кв. Мм.
  4. Кнопка установки в приборную панель ВАЗ 2107 (желательно с подсветкой).
  5. Термоусаживаемая изоляция.
  6. Гнездовые разъемы и гнездо реле.

Схема подключения изображена на фото. Первым делом выключите вентилятор и поменяйте датчик включения. Затем вы собираете схему.


Обратите внимание, что в новых автомобилях используются датчики, способные переключать очень высокие токи.Но, несмотря на это, они все равно выгорают. Внезапные нагрузки быстро выведут его из строя. Что делать? Выход один — уменьшить ток на выводах датчика. Для этого ввести в схему электромагнитное реле. Теперь вероятность отказа датчика снижена. Но шанс выхода реле из строя становится выше. Правда, поменять будет проще.

Установите выключатель принудительного вентилятора в приборную панель и вытащите из него два провода — один можно сразу подключить к массе, а второй — к выходу датчика.Получается, что у вас параллельно подключены контакты кнопки и датчика. Поэтому при выходе из строя датчика можно включить электромагнитное реле кнопкой.

Метод третий — идеальные вентиляторы


Для улучшения охлаждения ВАЗ 2107 можно вместо штатного электровентилятора использовать более современные. Идеально подходят те, что устанавливаются на автомобили моделей Калина и Приора. Особенно хорошо подойдет электрический вентилятор с восемью лопастями.Поток воздуха от него будет намного сильнее, следовательно, соты радиатора остынут быстрее.


Можно даже увлечься вопросом улучшения охлаждения и установить два таких вентилятора. Но есть ли в этом смысл. Лучше тогда полностью очистить систему охлаждения изнутри, заменить все патрубки, поставить помпу с улучшенным рабочим колесом. И, наконец, поменять радиатор. Это будет намного эффективнее, чем делать огромный «колхоз» вокруг радиатора.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу, он установлен внутри прямоугольного металлического каркаса, с помощью которого крепится к задней части радиатора. Когда на контакты привода подается напряжение (12 В), он начинает работать, вращая лопасти и создавая направленный воздушный поток, который, по сути, охлаждает тосол или антифриз.

Если вентилятор охлаждения не работает, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Более того, для этого совсем не обязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке / замене.

Включение радиатора ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на нижней части радиатора)
  3. монтажный блок
  4. реле зажигания
  5. Замок зажигания

А — на контакт «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик включения электродвигателя;
  2. мотор вентилятора;
  3. реле включения электродвигателя;
  4. главный блок предохранителей;
  5. выключатель зажигания;
  6. дополнительный блок предохранителей;
  7. Генератор
  8. ;
  9. Аккумуляторная батарея
  10. .

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальцевые предохранители) реле 113.3747 был включен в цепь вентилятора. После 1998 года такого реле нет.

Также до 1998 г. использовался датчик включения ТМ-108 (температура замыкания его контактов 99 ± 3 ° С, температура размыкания 94 ± 3 ° С), после 1998 г. — ТМ-108-10 с аналогичными диапазонами температур или аналогами разных производителей … Датчик ТМ-108 работает только в паре с реле, усиленный на большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Двигатель вентилятора
  2. Датчик включения двигателя
  3. Монтажный блок
  4. Замок зажигания

К9 — Реле включения электродвигателя вентилятора. A — К клемме «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Двигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

A — К клемме «30» генератора

Схема подключения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях разная.На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляется контроллером.

Схема форсунок 2113, 2114, 2115 и карбюратора

Где реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся на цвет проводов.Следовательно, мы находим реле, от которого от главного реле идет тонкий розовый провод с черной полосой (вывод 85 *) (не путать с тонким красным проводом с черной полосой, идущим от контроллера) и толстый белый провод питания провод с черной полосой (вывод 87) (нам нужны белый и розовый провода), это реле вентилятора.

Если вентилятор охлаждения не работает

Установлен электродвигатель для привода постоянного тока вентилятора, возбуждаемого постоянными магнитами МЭ-272 или аналогичными. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с рабочим колесом 2500 — 2800 об / мин.
  • Потребляемая мощность электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82 ± 2 градуса.
  • Температура размыкания контактов датчика 87 ± 2 градуса.

Вентилятор охлаждения может не включаться по следующей причине:

  • неисправности электропривода;
  • перегоревший предохранитель;
  • неисправен термостат;
  • вышедший из строя датчик температуры включения кулера;
  • неисправное реле ВО;
  • обрыв электропроводки;
  • Неисправность пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора ВАЗ подаем от АКБ напряжение 12 В — заработает исправный мотор. Если причина проблемы в вентиляторе, вы можете попробовать его отремонтировать. Проблема обычно заключается в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва в обмотках. В таких случаях лучше всего заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А).Проверка проводится с помощью автомобильного тестера, включенного в режим пробника.

  1. В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и замкнуть два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произойдет, проблема определенно не в датчике.
  2. Для инжекторных автомобилей необходимо прогреть двигатель до рабочей температуры и отсоединить разъем датчика, отсоединив его от бортовой сети автомобиля.В этом случае контроллер должен запустить вентилятор в аварийном режиме … Электронный блок воспринимает это как сбой в системе охлаждения и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

  1. Ставим машину на ровную поверхность, обездвиживаем стояночным тормозом.
  2. Открываем капот, отключаем минусовой вывод.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабьте зажим воздуховода на датчике воздушного потока и снимите гофру.
  5. Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
  6. Ключом на 8 открутите крепление воздухозаборника и снимите его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отсоедините колодку проводов от разъема вентилятора.
  9. Осторожно снять кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта крепления электродвигателя к корпусу.
  11. Ставим на место новую.
  12. Ставим конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейшая установка производится в обратной последовательности.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105 ° С, при нормальной работе
температура двигателя 85-90 ° С, вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: отрегулировать температуру переключения в «мозгу» или сделать кнопочку. Остановимся на втором. Включение вентилятора с кнопки очень удобно: застрял — включил, ушел — выключил, и никто не перегревается.

В салоне установлена ​​кнопка выбора режима работы вентилятора (постоянно выключен, включен постоянно, автоматическая активация по датчику) — такая «настройка» не нужна, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток, и поэтому мы должны использовать провода сечением не менее 2 мм, иначе более тонкий провод будет не выдержит и сгорит.

Видео — подключение и проверка VO

На старых моделях автомобилей ВАЗ «Классика» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал прямо от водяного насоса, а приводил его ремень генератора.Но на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал по датчику температуры при достижении 100 градусов.

Такое случается не часто, но вполне возможно, что мотор вентилятора перегорит. В этом случае его ремонт достаточно проблематичный и затратный, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как это сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.

Для этого ремонта вам понадобится какой-нибудь инструмент, список которого я привел ниже:

  1. малая головка 10 мм
  2. малый удлинитель, примерно 10 см
  3. рукоятка с храповым механизмом (для удобства работы)

Обращаем ваше внимание, что для любых работ с электрооборудованием необходимо отсоединить хотя бы отрицательную клемму от аккумулятора.

После этого отсоедините шнур питания от вентилятора, как показано на фото ниже:

Теперь отключаем провода идущие к датчику температуры:

Используя храповик и головку с насадкой, необходимо открутить верхний болт крепления конструкции, см. Фото ниже:

И еще один на нижней стороне корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом.Там удлинитель использовать уже не нужно, так как откручивать им будет не очень удобно:

Также отсоединяем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя правой стороной снизу:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот фото ниже показывает финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор в собранном корпусе, то для ВАЗ 2107 его цена будет порядка 1000-1200 рублей.В большей степени эта разница зависит от производителя.

вентиляторов для охлаждения | Министерство энергетики

Потолочные вентиляторы считаются наиболее эффективными из этих типов вентиляторов, потому что они эффективно циркулируют воздух в помещении, создавая сквозняк. Если вы используете кондиционер, потолочный вентилятор позволит вам поднять температуру термостата примерно на 4 ° F без снижения комфорта. В умеренном климате или в умеренно жаркую погоду потолочные вентиляторы могут позволить вам вообще отказаться от использования кондиционера.Установите вентилятор в каждой комнате, который нужно охлаждать в жаркую погоду. Выключайте потолочные вентиляторы, когда выходите из комнаты; вентиляторы охлаждают людей, а не комнаты, создавая эффект охлаждения ветром.

Потолочные вентиляторы подходят только для помещений с высотой потолка не менее восьми футов. Вентиляторы работают лучше всего, когда лопасти находятся на высоте 7–9 футов над полом и на 10–12 дюймов ниже потолка. Вентиляторы следует устанавливать так, чтобы их лопасти находились не ближе 8 дюймов от потолка и 18 дюймов от стен.

Потолочные вентиляторы большего размера могут перемещать больше воздуха, чем вентиляторы меньшего размера.Вентилятор диаметром 36 или 44 дюйма охлаждает помещения площадью до 225 квадратных футов, тогда как вентиляторы диаметром 52 дюйма и более следует использовать в больших помещениях. Несколько вентиляторов лучше всего работают в помещениях длиной более 18 футов. Вентиляторы малого и среднего размера обеспечивают эффективное охлаждение на площади от 4 до 6 футов в диаметре, тогда как более крупные вентиляторы эффективны на расстоянии до 10 футов.

Лезвие большего размера также обеспечивает сравнимое охлаждение с меньшей скоростью, чем лезвие меньшего размера. Это может быть важно в местах, где незакрепленные бумаги или другие предметы будут мешать сильному ветру.Вентилятор также должен соответствовать эстетике комнаты — большой вентилятор может показаться слишком мощным в маленькой комнате.

Более дорогой вентилятор, который работает тихо и плавно, вероятно, обеспечит более безотказное обслуживание, чем более дешевые устройства. Проверьте уровень шума и, если возможно, послушайте, как работает вентилятор, прежде чем покупать его.

При покупке потолочных вентиляторов обратите внимание на этикетку ENERGY STAR®. Вентиляторы, отмеченные этикеткой, перемещают воздух в среднем на 20% эффективнее, чем стандартные модели.

Монтажный блок. Распиновка монтажных колодок для автомобилей ваз схема расположения предохранителей форсунка ваз 2109

Любой отечественный ВАЗ-2109 имеет, как правило, и старые, и новые модели оснащены такой системой. Благодаря такой системе вся электропроводка совмещена между собой. Функционирование блока питания позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид устройства

Схема

Итак, чтобы разобраться, где находится ВАЗ-2109, изначально следует помнить, что эта модель отечественного автопрома имеет несколько существенных отличий.В частности, автомобили, выпущенные до 1998 года, имеют блокировку, не характерную для автомобилей более поздних лет.

В старых моделях блок питания имеет маркировку 17.3722, его основные компоненты — корпус и инженерная плата. К последнему указанному элементу присоединяются все имеющиеся проводные контакты, а также предохранители и реле.

Что касается более современных станков, выпущенных после 1998 года, то блок имеет код 2114-3722010-60. Разница между двумя типами систем заключается в том, что последние имеют плавкие части.

Если автомобилист решит провести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) в данном вопросе значения не имеет. Немаловажным фактом является то, что расположение монтажного блока везде одинаковое. Вы можете найти систему в моторном отсеке недалеко от места водителя, рядом с лобовым стеклом.

Если говорить о существенных различиях между двумя версиями блока питания, стоит отметить тот факт, что детали блока размечены по-разному, элементы системы различаются номиналами.Кроме того, в новом блоке питания отсутствует реле вентилятора двигателя и реле времени, регулирующее омыватель заднего стекла.

Предохранители печные установлены в старом автомобиле

Если автомобилист желает выяснить, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, он должен среди всего перечня составляющих проводов и элементов найти цифру F7, ток на такой детали всего 30 A. Этот предохранитель содержит цепь, состоящую из электродвигателя, электродвигателя омывателя лобового стекла, а также реле включения вентилятора радиатора.

Предохранители блока отопления установлены в старом автомобиле

Как было сказано чуть ранее, схема монтажного блока, который устанавливается в автомобилях новой модели, отличается от своего прототипа. Как показывает практика, описанная схема расположения деталей работает на всех типах двигателей.

Чтобы понять, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель №4 на ток 16 А отвечает за обмотку реле вентилятора радиатора, а также за исправность электрической цепи электродвигателя отопителя.Седьмой элемент блока питания с током 8 А способен предотвратить выход из строя лампы, через которую подсвечиваются ручки печки и прикуривателя, восьмой, с током 16 А, отвечает за электродвигатель вентилятора радиатора.

общая информация

Если автомобилист заметил, что автомобиль ВАЗ-2109 перестал исправно работать, например, вентилятор отопителя, скорее всего, придется грешить на. На самом деле замена такого элемента — процесс несложный, гораздо важнее выяснить причину его неработоспособности.Неисправность может стать причиной короткого замыкания, из-за которого автовладельцу придется разбираться в цепи, идущей непосредственно на некомпетентный элемент. Чтобы проверить исправность предохранителя F7, необходимо убедиться в исправности электродвигателя омывателя фар, подсветки отделения для печати и прикуривателя.

Заключение

Если автолюбителю нужен предохранитель для печки ВАЗ-2109, он может самостоятельно по приведенной инструкции найти необходимый элемент системы, проверить его работоспособность и при необходимости заменить.

В каждой машине есть блок с предохранителями для разных устройств. Чтобы все это не случайным образом расположилось на кузове автомобиля, был специально создан пластиковый блок с крышкой, в котором аккуратно и промаркированы предохранители.

Схема

Предохранитель — это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания, замыкания. Предохранители устанавливаются таким образом, что в случае короткого замыкания они сгорают быстрее, чем устройство, которое они защищают.Таким образом, электрический ток прерывается и не течет к устройству, если нить предохранителя сгорела.

«Девятки», то есть ВАЗ 2109, бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили данной модели до 1998 года. Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.

Если, то причина либо в предохранителе, либо в электрической цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на автомобиль 2109 после 98.В этом агрегате уже начали использоваться предохранители.

Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Деление идет только до и после 98.

Блок питания также расположен точно так же. Он находится под капотом, слева под лобовым стеклом.

В чем разница между старым и новым блоком предохранителей на 2109?

Отличия заключаются в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени стеклоомывателя заднего стекла или реле электродвигателя вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя: Сила тока: Что защищает:
F1 10A Предохранитель резервный (дополнительный)
F2 10A Указатели поворота, прерыватель аварийной сигнализации (при включенном аварийном свете), контрольная световая сигнализация
F3 10A Задний стоп-сигнал, освещение салона
F4 20A Обогрев заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель
F5 20A Звуковой сигнал (клаксон), выключатель звукового сигнала
F6 30A Резервный предохранитель
F7 30A Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения вентилятора электрического радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, лампа освещения вещевого ящика
F8 7.5А Резервный предохранитель
F9 7.5A Резервный предохранитель
F10 7.5A Левый габаритный огонь
F11 7.5A Правый габаритный фонарь
F12 7.5A Фара ближнего света правая
F13 7.5A Фара ближнего света левая
F14 7.5A Левая фара дальний свет, контрольная лампа дальнего света
F15 Фара дальнего света правая
F16 15A Указатели поворота и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворота, задних фонарей заднего хода, мотор-редуктор и реле включения дворников, контрольная лампа давления масла, указатель ручного тормоза лампа, индикатор температуры охлаждающей жидкости, индикатор уровня топлива, лампа индикатора резерва топлива, вольтметр

Блок предохранителей 17.3722
Реле

Перечислим номера реле и их функции в таблице:

Номер реле Функции
1 Работоспособность чистящих элементов передней оптики
2 Рабочие характеристики мотора омывателя заднего стекла
3 Защита от поломки указателя поворота и световой сигнализации
4 Защита от выхода из строя электродвигателя стеклоочистителя
5 Позволяет определить исправность лампы
6 Защита от перенапряжения обогрева заднего стекла
8 Фары дальнего света
9 Фары ближнего света
11 Отвечает за работу вентилятора охлаждения двигателя… Если это реле выйдет из строя, двигатель может перегреться.
12 Звуковой сигнал

Блок предохранителей новый

В таблице приведены обозначения предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. 8A Резервный предохранитель
2. 8A Резервный предохранитель
3. 8A Резервный предохранитель
4. 16A Обмотка реле вентилятора радиатора, выключатель и электрическая цепь электродвигателя печки
5. 3A Выключатель аварийного освещения в режиме указателя поворота, прерыватель указателя поворота, выключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, сигнальная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический переключатель тормозной системы, переключатель ручного тормоза
6. 8A Выключатель стоп-сигналов и лампы внутреннего освещения
7. 8A Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручки отопителя и прикуривателя, подсветка перчаточного ящика, выключатель и лампа подсветки панели приборов
8. 16A Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора
9. 8A Фонарь левый, фонарь задний левый
10. 8A Фонарь правый, фонарь задний правый, выключатель противотуманного света, контрольная лампа противотуманного света
11. 8A Выключатель и прерыватель указателей поворота, указатели поворота, контрольная лампа в режиме аварийной сигнализации
12. 16A Прикуриватель, патрон для переноски лампы
13. 8A Дальний свет, правая фара
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Ближний свет, правая фара
16. 8A Левая фара ближнего света
Реле

В таблице приводим распиновку блока предохранителей новой модели 2109:

Обозначение реле Что делает:
K1 Без него не будет работать двигатель омывателя заднего стекла
K2 Ответственный за работу указателей поворота и световой сигнализации
K3 Обеспечивает работу стеклоочистителя
K4 Защищает стоп-сигналы и габариты автомобиля
K5 Обеспечивает работу дальнего света
K6 Обеспечивает работу омывателя оптики
K7 Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
K8 Звуковой сигнал или просто клаксон
K9 Защищает от перенапряжения, идущего на вентилятор охлаждения двигателя
K11 Ответственный за работу обогревателя заднего стекла
K12 Обеспечивает работу ближнего света фар

Снятие и замена

Если какое-либо устройство не работает, первым делом нужно найти причину самым простым действием, а это осмотр предохранителя.То есть сначала ищем нужный предохранитель, отвечающий за конкретное устройство, потом проверяем, исправен или перегорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу аккумулятора (-).
  2. Открыть БП.
  3. На внутренней крышке блока обозначено, где и какой предохранитель находится.
  4. Снимите предохранитель.
  5. Установите новый и проверьте.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять блок питания.

Как паять цепь блока предохранителей.

Одной из причин проблем, с которыми сталкиваются автомобилисты, являются выходы из строя предохранителей на ВАЗ 2109. Поэтому каждый водитель должен иметь представление о том, как заменяются предохранители ВАЗ 2109, а еще лучше — иметь навыки предотвращения таких поломка.

Функции предохранителей ВАЗ 2109

Предохранители размещены в двух блоках: один под капотом, другой внутри автомобиля под панелью.Назначение любого предохранителя — защитить некий прибор ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти короткое замыкание, и это приведет к поломке одного из устройств. В этом случае весь удар берет на себя предохранитель.
Цена будет значительно ниже, чем у любого другого устройства, которое оно защищает.

Расшифровка предохранителей ВАЗ 2109

Предохранитель № За что отвечает:
F9 Фара противотуманная правая
F8 Левая противотуманная фара
F1 Омыватель фар
F7 Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа бардачка, обогреватель и омыватель заднего стекла.
F16 Задние фонари, указатели поворота, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16 Дроссель карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива в баке.
F3 Задние фонари, освещение салона.
F6 Стеклоподъемники
F10 Освещение салона, подсветка приборов и панели приборов, габариты, прикуриватель.
F5 Звуковой сигнал
F11 Фонарь задний правый габарит
F2 Чрезвычайная ситуация
F4 Элемент обогрева заднего стекла, реле включения этого обогрева, прикуриватель, подключение розетки для переносной лампы.
F15 Фара правая
F14 Фара левая
F13 Фара ближнего света левая
F12 Фара ближнего света правая

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя.Большинство электрических цепей в автомобилях защищены предохранителями.
Внутри блока предохранителей сила тока и номер предохранителя указаны на крышке в амперах.
При открытом блоке предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства. Это может определяться прекращением работы или нестабильной работой узла, на который подается питание от электричества.
В автомобиле ВАЗ 2109 защите предохранителями не подлежат:

  • Цепи зажигания.
  • Генератор (см.).
  • Запуск двигателя.
  • Реле замка двери.
  • Фары в комплекте.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти из строя.

Совет: Всегда имейте при себе комплект запасных предохранителей и при необходимости замените его самостоятельно.

  • Каждому из блоков назначены только определенные предохранители.
  • Номинальный ток предохранителя указан на корпусе предохранителя.
  • С помощью специального пинцета, закрепленного в блоке, необходимо извлечь предохранитель из блока.
  • Пинцетом захватите предохранитель и вытащите его.

  • Запасные предохранители устанавливаются в передней части агрегата.
  • Замена предохранителя ВАЗ 2109 производится установкой его в розетку разъема и нажатием до фиксации.
  • С левой стороны панели приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных фар с силой тока 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он перегорел, только после этого заменять на новый.

Заменить предохранители на ВАЗ 2109 можно только на те, которые рассчитаны на такую ​​же силу тока. В противном случае электрические устройства могут быть повреждены.
На ранних моделях автомобиля ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Держатели предохранителей изготовлены из пружин, и в месте плохого контакта выделяется много тепла, которое может расплавить корпус блока, что приводит к раскачиванию держателей и плохому захвату деталей.
Следовательно, необходимо заменить старый блок предохранителей ВАЗ 2109 на новый, с элементами вилки.

Совет: При замене старого блока предохранителей новый ваз 2109 предусматривает в системе охлаждения мотора подключение мотора вентилятора через реле. Иначе пути, по которым проходит ток, могут сгореть на печатной плате.
Дополнительно на электровентилятор нужно установить датчик для его включения, в связи с тем, что его контакты рассчитаны на большее значение тока.

Разборка блока предохранителей автомобиля ВАЗ 2109

Для работы используется набор приводных инструментов.
Рабочие инструкции:

  • Аккумулятор отключен.
  • Разобрал в «бардачке».
  • Со стороны пассажира отсоединить разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть соответствующий цветной кружок.
  • В моторном отсеке автомобиля снимается крышка монтажного блока.
  • Ключом на «10» откручивает гайки крепления блока предохранителей.
  • Аппарат поднят, четыре разъема спереди и один сзади отключены.

  • Монтажный блок снят.
  • Прокладка снимается, как показано на фото.

Ремонт блока предохранителей автомобиля ВАЗ 2109

Итак:

  • Все реле и предохранители сняты.

Совет: При сборке убедитесь, что устанавливаемый предохранитель соответствует номинальному значению тока.Установка перемычек в реле осуществляется с разметкой ее места, чтобы не было путаницы при сборке.

  • Обнаружен сгоревший след.
  • Вырезана область, которая стала непригодной для использования.
  • Окисленные места протереть бензином.
  • Запаян новый провод.
  • Сборка агрегата осуществляется в порядке, обратном разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность комплектующих автомобиля, а их исправное состояние — залог безопасности при движении автомобиля по бездорожью.Как это делается на автомобиле ВАЗ 2109 хорошо видно на видео.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача блока питания — предотвращение поломок электрооборудования, установленного в автомобиле.

Блоки крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива (инжектор или карбюратор) вообще не играет.Блоки питания будут отличаться только годом выпуска автомобиля. То есть блоки крепления форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он находится

Нужный блок находится под капотом напротив водительского сиденья, собственно под самим лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — выпускаемые до 1998 года и выпускаемые после 1998 года.Старые автомобили оснащены блоком питания с маркировкой 17.3722. Этот блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпущенных после 1988 года, БП имеет маркировку 2114-3722010-60. Вот мы уже видим предохранители.


БП 17.3722

Различия между старой и обновленной версиями заключаются в следующем:

  • Элементы монтажного блока имеют разную маркировку.
  • Номинал предохранителя отличается.
  • В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная Сила тока Номер предохранителя
Запасной 10A F1
Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота 10A F2
Освещение салона, стоп-сигналы задние 10A F3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла 20A F4
Клаксон 20A F5
Запасной 30A F6
Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки 30A F7
Запасной 7.5А F8
Запасной 7.5A F9
Фара левая 7.5A F10
Фара подвесная правая 7.5A F11
Фара ближнего света правая 7.5A F12
Фара ближнего света левая 7.5A F13
Фара дальнего света левая, контрольная лампа включения дальнего света 7.5А F14
Фара дальнего света правая 7.5A F15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давления масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле аварийки, указатели поворота 15A F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Цепь защищенная Номинальный ток Номер предохранителя
Запасной 8A 1
Запасной 8A 2
Запасной 8A 3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора 16A 4
Выключатель стояночного тормоза и гидравлической тормозной системы, лампа аварийного состояния тормозов, датчик давления масла и контрольная лампа, датчик температуры, индикатор температуры охлаждающей жидкости, индикатор уровня топлива, датчик уровня топлива, индикатор уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, указатели поворота и сигнальные лампы поворотников, выключатель и прерыватель поворотников, выключатель аварийного освещения 3A 5
Выключатель внутреннего освещения и стоп-сигнала 8A 6
Лампа и выключатель освещения приборной панели, лампа освещения перчаточного ящика, лампа подсветки ручек прикуривателя и отопителя, контрольная лампа включения габаритов, лампы освещения салона 8A 7
Электродвигатель вентилятора радиатора, звуковой сигнал 16A 8
Фонарь левого габарита, фонарь левого заднего габарита 8A 9
Лампа правого габаритного огня, лампа заднего правого габаритного огня, контрольный свет и выключатель противотуманных фар 8A 10
Лампы указателей поворота, прерыватель и переключатель указателей поворота, сигнальная лампа в аварийном режиме 8A 11
Переносной патрон лампы прикуривателя 16A 12
Дальний свет (правая фара) 8A 13
Дальний свет (левая фара), контрольная лампа дальней оптики 8A 14
Ближний свет (правая фара) 8A 15
Ближний свет (левая фара) 8A 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей устройство.

Как узнать, перегорел ли предохранитель

Неисправность предохранителя можно определить по расплавленной нити накала — плавкий элемент, который плавится и замыкает контакты, предотвращая повреждение электрического оборудования под высоким напряжением.

Безопасность при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Разборка и замена предохранителей своими руками (подробно)

Заказ на работы:


Слаженную работу автомобиля обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы используются предохранители от перегрузок. Все предохранители объединены в одну монтажную колодку … Схема электрооборудования Ваз 2109 блок предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Электросхема блока предохранителей ВАЗ 2109
  3. выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них по-разному обозначаются, используются предохранители разных типов и соответственно разъемы для них разные.

Структура схемы блока предохранителей старого образца

Монтажный блок старой версии 17.3722 состоит из двух компонентов.Первая — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе — это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 — отвечает за время мытья стекла с тыльной стороны.
  2. К2 — поворотники и аварийные огни.
  3. К3 — дворник.
  4. К5 — дальний свет фар.
  5. К6 — очиститель фар.
  6. К8 — отвечает за сигнал.
  7. К9 — включение вентилятора в системе охлаждения мотора.
  8. К10 — отвечает за обогрев стекла сзади.
  9. К11 — фары ближнего света.
Структура новой блок-схемы
  1. К1 — очиститель фар.
  2. К2 — прерыватель поворотников и аварийных огней.
  3. К3 — очиститель лобового стекла.
  4. К4 — контроль за исправностью лампочек.
  5. К5 — отвечает за стеклоподъемник.
  6. К6 — звуковой сигнал.
  7. K7 — стекло заднего вида с подогревом.
  8. К8 — дальний свет.
  9. К9 — ближний свет.
Автоматические выключатели

Чтобы различать разные гнезда для предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что этот тип предусмотрена защита от
токов короткого замыкания.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

  1. F1 — очистители фар. Используется предохранитель (10А).
  2. F2 — повороты и аварийка (10А).
  3. F3 — задние стоп-сигналы и освещение салона (10А).
  4. F4 — подогрев стекла и прикуривателя (20А).
  5. F5 — вентилятор сигнала и охлаждения (20А).
  6. F6 — электростеклоподъемники на передних дверях (30А).
  7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 — противотуманная фара L (7,5А).
  9. F9 — противотуманная фара П (7,5А).
  10. F10 — лампа приборной панели, лампа моторного отсека и лампа освещения салона (7,5 А).
  11. F11 — габарит и фара правый (7,5А).
  12. F12 — фары ближнего света П (10А).
  13. F13 — Фара ближнего света L (7,5А).
  14. F14 — дальний свет фар L и контрольная лампа включения этих фар (7,5А).
  15. F15 — дальний свет фар П (7,5А).
  16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в автомобиле проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле отремонтировать своими руками не составит труда.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно отключайте провод
    от минусовой клеммы аккумуляторной батареи.
  2. При замене предохранителей соблюдайте предписанную маркировку. Ни в коем случае не заменяйте их другими. Также нельзя замкнуть цепь перемычкой.
  3. Так же нельзя закоротить провода для проверки цепи на наличие искры,
    это повлечет выгорание токоведущей дорожки.
  4. Если есть необходимость снять блок, то отверткой по металлу
    нельзя использовать для этой цели. Это может привести к замыканию реле и сгоранию тех же
    дорожек, что приведет к неисправности всей платы.
Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, находящийся в системе охлаждения, через реле.

Если вы проигнорируете это, пути, по которым течет ток, выгорят. Если задача обратная, то есть старый поменяем на новый, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы с цепями предохранителей

Возникновений неисправностей в электрических цепях ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
  2. Выполняйте всю процедуру аккуратно и без спешки.
  3. Отсоедините все имеющиеся предохранители и реле.
  4. Снимите саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите токопроводящие дорожки растворителем, только
    делайте предельно аккуратно и аккуратно, так как токопроводящие дорожки
    легко могут повредить, а если вы повредите их, придется паять.
  6. Соберите в обратном порядке.
  7. Электросхема Ваз 21093
  8. готова к выполнению своих функций.

Welt auto Митино.

.

Ваш электронный адрес не будет опубликован.
