Ступица передняя – Ступицы передних колес – устройство и задачи

Замена ступицы переднего колеса | АВТОСТУК.РУ

Комфорт, управляемость, динамика, безопасность — все зависит от ходовой части автомобиля. Все детали этой конструкции взаимодействуют друг с другом и передают друг другу движущую энергию. Одним из элементов ходового узла является ступица переднего колеса. Сегодня разберем, что это, какого его устройство, его неполадки и как его заменить своими руками.

Содержание статьи:

1. Что такое ступица переднего колеса?
2. Устройство ступицы.
3. Признаки неисправностей ступицы.
4. Причины поломок ступицы.
5. Ремонт из замена.
6. Три способа отремонтировать ступицу.
7. Вывод.
8. Видео.

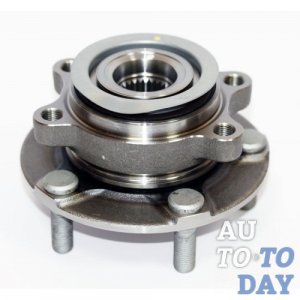

Что такое ступица переднего колеса

Ступица переднего колеса — это деталь в узле ходовой части конструкции машины. Ступица — это та делать, куда надевается и крепится колесо. Поэтому важность этой детали на первом месте.



В конструкции ступицы есть подшипники. Функции, которые выполняет ступицы:

• чтобы закрепленное не ней колесо имело подвижность, могло вращаться;
• чтобы торможение было качественным, потому тормозной диск тоже сидит на ступице.

Конструкция ступицы

Ступица имеет простую конструкцию в форме цилиндров разных диаметров. В устройство входит:

1. Тело ступицы.
2. Пара подшипников.
3. Колесные шпильки.
4. Спец. датчики.

Про ступицу заднего колеса материал получился большим объемом. Переходите, смотрите.

Корпус литой. В ступицу входят подшипники и шпильки. Корпус изготавливают литым, монолитным, чтобы прочность детали была максимальной.



Признаки неисправностей

Узнать, что ступицу переднего колеса пора менять можно по следующим признакам:

1. Протекторы колес стираются неравномерно. Но это может быть и по причине сбоя настройки развал-схождения.
2. При торможении кузов автомобиля качает.
3. При движении по ровной дороге, машину таскает туда-сюда.
4. Амортизаторы сжимаются и протекают.
5. Повышенная вибрация. Руки на руле чувствуют биение.
6. Появился шум в районе передних колес.

Если звук в районе передних колес появился, то останавливаем автомобиль в удобном для осмотра месте, поднимаем домкратом и руками крутим колесо. Станет понятно, свободно вращается колесо или задевает о что-то.

Заодно трогаем тормозной диск, он может нагреваться при трении. Если диск горячий, то подшипник ступицы работает неправильно.

Если звук появляется при поворотах, то, обычно, если поворачиваешь направо, проблемы в левой ступице. Если звук появляется, когда поворачиваешь налево, то проблема в правой ступице.

При осмотре приподнятой машины, заодно осматриваем и проверяем шаровые опоры.



Причины появления неполадок

Основные причины выхода из строя передних ступиц:

1. В ходовой части изношены другие детали.
2. Не настроен развал-схождение.
3. Амортизаторы неправильно были закреплены.
4. Длительные нагрузки на передние колеса.

При заклинивании подшипников ступицы, водитель сразу ощутит, потому что колесо будет клинить и это будет сопровождаться громким скрежетом.



Как ремонтировать и менять ступицу

Как и в любой работе, подготавливаем инструменты. Обычно достаточно набора рожковых ключей и головок.

Помимо ключей, понадобится:

• съемник для стопорных колец;
• специальный чашечный съемник;
• тиски;
• отвертки;
• зубило;
• гидравлический или механический домкрат;
• молоток.

Когда машина поднята на домкратах, обязательно подкладываем упоры, козелки или колеса. Чем ремонтировать ступицы, легче и дешевле будет купить комплект.

Готовим автомобиль

Подкладываем под колеса противооткатные устройства или любой другой упор. Поднимаем домкратом, подкладываем упор.

Готовим детали

Ставим на ручной тормоз и первую передачу. Откручиваем колеса баллонным ключом. Вернее, до того, поднять домкратом, болты надо ослабить, затем поднять домкратом, затем выкрутить болты и снять колесо.

Откручиваем ступичную гайку. Бывает, эта гайка очень сильно затянута, ее невозможно открутить просто так. В этом случае зацепляют зубилом и бьют по нему молотком. Тормозной диск снимается путем откручивания двух болтов. Обычно клинит и рассыпается один подшипник.

Снимать и менять ступицу можно тремя способами:

• при помощи механического съемника, поворотный кулак при этом не снимается; В первом случае не требуется снимать регулировочный болт, который регулирует развал-схождение. Это сложный способ, если не съемника и смотровой ямы. Потому что ступицу выбить и обратно запрессовать, требуется много усилий.
• демонтаж ступицы вместе с поворотным кулаком, подшипник при этом меняется на верстаке. Этот вариант замены самый легкий, но, возможно нарушится регулировка развала схождения колес. Перед тем, как выкручивать болты поворотного кулака, надо отметить маркером его положение в стойке и обратить внимание, как располагается регулировочный развал-схождение болт. При сборке так, как было, будет минимум погрешностей.Второй вариант используется и для замены рулевых наконечников и шаровых опор, сайлентблоков.
• демонтаж всей стойки в сборе, подшипники меняются с использованием тисков. Это самый сложный способ, требующий распрессование рулевого наконечника и откручивание верхней опоры. Лишь после этого, можно заменить нужную деталь.

Так как ступица сидит крепко, ее приходится выбивать молотком, если нет съемника. Делать это надо очень аккуратно, подкладывая под молоток доску, желательно дуб. При снятии подшипника, можно повредить стопорное кольцо, штопорное кольцо может и не идти в комплекте с новой ступицей.

Подшипники обычно, при выпрессованивании или выбивании, портятся. Поэтому их меняем.



Вывод

После замены, лучше заехать в автосервис для регулировки развал-схождения. Если тяга руля снималась, то все остальные настройки уже будут сбиты.



Видео

Замена переднего подшипника ступицы ВАЗ 2108, 2115, 2110, 2114.

А в этом видео показывается, как менять подшипник ступицы переднего колеса.

autostuk.ru

Устройство подшипника ступицы переднего колеса и 3 способа его замены

Для того, чтобы езда на автомобиле была надежная и безопасная — необходимо следить за техническим состоянием ключевых узлов. Одним из таких узлов является ступица. При износе ступичного подшипника автомобиль становится менее управляемым и неустойчивым на дороге. Поэтому стоит вовремя уметь понять, что подшипник требует ремонта.

Содержание статьи

Функции подшипника ступицы переднего колеса

Каждое из колес на автомобиле имеет свою ступицу. Основной функцией является обеспечение вращения колеса вокруг своей оси, а также крепления его к осям. Кроме того, при переднем приводе ступица выполняет еще и функции трансмиссии. То есть передает крутящий момент на колеса. Так же к ступице крепится тормозной барабан. В новых современных иномарках в ступицу вмонтировано большое количество датчиков, которые контролируют качество езды и системы торможения.

Исходя из года выпуска, марки и модели машины ступичные подшипники могут быть:

• шариковые радиальные;
• роликовые радиальные;
• роликовые радиально-упорные.

Сама ступица изготавливается из чугуна или различных марок стали — это делает ее прочной и выносливой. Как правило ремонты этого узла заключаются только в замене подшипников и замене смазки. Подшипник снимается и ставится с помощью съёмного ключа. Некоторые автолюбители сбивают его молотком, но это делать крайне нежелательно, ведь можно повредить посадочное гнездо для подшипника.

Устройство подшипника

Подшипник передней ступицы имеет три составляющие части: де обоймы (внешнюю и внутреннюю) и ролики в кассете. С боков эта конструкция закрывается сальниками. Сам подшипник напрессовывается и затягивается гайкой. Степень затягивания гайки регулирует степень зажатия подшипника. Бывает, при небольших стуках в ступице достаточно просто подтянуть гайку. Подшипник должен всегда находиться в смазанном состоянии для увеличения срока службы.

Причины износа

Причин износа ступичного подшипника может быть несколько.

1. Отсутствие смазочных материалов в подшипнике.
2. Перегруз автомобиля, а как следствие и перегруз ступичного узла.
3. Агрессивная манера вождения, а именно езда по песку или пыли под самое дно автомобиля. Это может повлечь за собой попадание влаги, грязи и песка, а после этого уже и деформирование подшипника.
4. Перегруз узла при заносах и дрифтовании. При заносах, резких поворотах идет перегруз узла, и это со временем приводит к износу деталей.

Конечно это не значит, что любой перегруз сразу повлечет последствия. Нет, это все постепенно, при эксплуатации и на протяжении времени.

В большинстве случаев ролики в подшипнике разрушаются не от качества езды и дорог, а от дефектов с завода — изготовителя или просто от эксплуатации. Ступичные подшипники, специально разработанные для увеличенной нагрузки, и имеют большой запас прочности.

Признаки износа

На начальных этапах неисправность определить практически невозможно без специального оборудования. Это становится понятно только при наличии гула от колеса. Именно это и есть первый признак износа подшипника. Гул очень похожий на шум от самолета. Такой же гул может быть при сильной затяжке ступичной гайки или ее слабой затяжке. Шум обычно на разной скорости разный. Так же признаком неисправности ступичного подшипника может быть люфт на колесе.

Самый простой способ определить неисправность в ступице — это постукивание ногой по колесам. Если при постукивании есть определённый люфт или звук, то это может быть первым признаком еще задолго до гула.

Если ступица начала уже гудеть, стучать или потрескивать при езде, то нужно провести более детальный осмотр узла и его последующий ремонт. Езда по дорогам может быть опасна и для Вас, и для окружающих.

Замена ступичного переднего подшипника

Разберем поэтапно, как именно проводится замена:

1. Включаем на автомобиле ручной тормоз, ставим на передачу. Задние колеса блокируем упорами, для предотвращения качения автомобиля.
2. Затем, не поднимая на домкрат, «срываем» ступичную гайку. Она обычно затянута очень хорошо. Для того чтобы машина не катилась, напарник в этот момент должен нажимать на тормоз.
3. Поднимаем колесо на домкрате и снимаем колесо, затем отвинчиваем суппорт. Следующим шагом будет снятие тормозного диска со ступицы. Дальнейшие действия можно сделать тремя методами:
4. Первый — подшипник посредством съемника снимаем прямо на месте, без снятия с автомобиля поворотного кулака. Этот метод может подойти не всем, ведь для этого нужна ремонтная яма или подъёмный механизм. Так как места там не особо много и развернуться не получится. Однако плюсом является то, что при такой замене подшипника не сбивается настройка развала, так как болт регулировки при таком способе не трогается. Если в этом положении удобно работать, то вытаскиваем или выбиваем ступицу и снимаем подшипник.
5. Второй вариант заключается в свинчивании всего механихма кулака и уже в снятом виде с использованием тисков и съемного ключа производится замена подшипника. Однако при таком варианте сбивается настройка развала. Но все же этот способ самый распространенный среди автомобилистов. Перед снятием нужно выставить две метки: одну — болт стойка, а вторую — поворотный кулак стойка. Когда происходит сборка, зачастую точности достичь не получается, однако метки дают возможность собрать практически так же как и было. Стоит отметить, что если Вы производите комплексный ремонт ходовой, а именно замену шаровых опор, наконечников и сайлентблоков — тогда это способ тоже будет наиболее подходящий и удобный.
6. Третий — заключается в снятии стойки целиком, а потом уже с применением тисков и съёмного ключа производится замена подшипника. Это наиболее трудоемкий способ, однако не у всех получается применить первые два способа по разным причинам.
7. Следующим шагом, выбиваем аккуратно ступицу с подшипника. Затем снимаем стопорное кольцо. Далее с помощью съёмника выпрессовываем подшипник.
8. Гнездо под подшипник стоит очистить от старой смазки и мусора, затем смазать и запрессовать в поворотный кулак новый подшипник.
9. Устанавливаем на место стопорное кольцо. Ступицу посредством наставки забиваем в поворотный кулак (прилагаемое усилие при забитее должно идти на внутреннюю сторону подшипника и никак иначе).

А далее в обратном порядке собираем все механизмы, которые были разобраны.

Автослесари рекомендуют менять смазку в ступице каждые 20 — 30 тыс. км, даже без наличия гула, постукивания и люфта. Это может сэкономить средства на более дорогостоящие ремонты.

Какую смазку применять для смазки подшипника?

Материалов для смазки на прилавках существует большое количество: есть специализированные и многофункциональные. Самая распространенная смазка для ступичных подшипников — смазка «Литол». Так же при замене смазки в подшипнике обратите внимание на состояние старой смазки. Если она засохла или взялась комками — не используйте ее больше в этом узле.

Заключение

При правильной, качественной сборке и надлежащем качестве деталей замену подшипников ступицы нужно делать не часто. Подшипник изготавливается с большим запасом прочности. Так же, если следить за наличием и состоянием смазки в подшипниках, то замена будет крайне редкая. Ведь порой легче не допустить поломки, нежели ее ремонтировать.

auto-gl.ru

Замена подшипника передней ступицы: инструменты, процесс

Диагностика и ремонт24 ноября 2019

В большинстве случаев проблема с неприятным гулом в зоне около колес, тональность которого изменяется с набором скорости и в момент вхождения в поворот, решается заменой подшипника передней ступицы.

Разновидности узловых конструкций

Узловая конструкция соединяет вал, поворотный кулак и колесо. Единый корпус узла формируется за счет технологии прессования, использующейся для надежной фиксации подшипника в ступице. Она же применяется для закрепления в кулачковом механизме. Альтернативный вариант – соединение через фланец.

Траектория вращения и размещение компонентов обусловили классификацию на следующие виды:

1. Двухрядные шариковые (роликовые) подшипники. Относятся к первому поколению HUB I. Конструктивно представлены наружной обоймой, объединяющей 2 блока шариков или роликов, и внутренней, разделенной на 2 зоны. Для герметизации, предотвращающей попадание воды, пыли и прочих загрязнений, в комплектацию устройства включен сепаратор с уплотнительными кольцами.
2. Ступичные узлы из 2 однорядных подшипников. Ими комплектуются передние оси автомобилей с задним приводом и небольшим крутящим моментом (старые версии Fiat, модели УАЗ Патриот, ВАЗ). Обслуживаемые конструкции нужно периодически регулировать и смазывать.
3. Подшипники, совмещенные со ступицей. Представляют 2-е и 3-е поколение HUB II, III. В ступичном корпусе через фланцы закрепляются наружные и внутренние обоймы. Одной стороной соединяются с кулаком, на вторую фиксируется тормозной диск и закручиваются колесные шурупы. Необслуживаемая конструкция устанавливается на ведущих и ведомых колесах.

В узлах 3-го вида подшипники вращаются по внутреннему и наружному кольцу. Дополнительно в механизм встраивают скоростные датчики и ABS.

Признаки необходимости замены детали

При появлениях первых признаков неисправности необходимо срочно поменять изношенную деталь. В противном случае повышается риск утратить контроль управления во время движения автомобиля. Максимальный вероятный ущерб – потеря колеса на ходу, вызывающая аварийную ситуацию.

Признаки неисправности:

1. Неопытные водители относят появление шумов в ступичном узле к особенностям протекторов или нарушенным регулировкам развала-схождения. В действительности монотонное гудение, постепенно переходящее в неприятный гул, нарастающий при ускорении и на поворотах, – свидетельство износа подшипникового механизма ступицы переднего колеса.
2. Люфт колесного диска выявляется покачиванием в вертикальной плоскости и означает необходимость срочной замены узловой конструкции.

Для предотвращения ДТП в таких случаях нужно безотлагательно провести диагностику автомобиля и устранить неисправность. Для этого потребуется заменить изношенный подшипник.

Инструкция по замене

Автолюбитель может осуществить замену детали, не обращаясь к механикам сервисной мастерской. Скрупулезно следуя инструкции, можно выполнить работу без посторонней помощи.

Следует учитывать разницу в технологии, зависящую от модели машины. Поэтому предварительно нужно внимательно изучить руководство по эксплуатации автомобиля.

Необходимые инструменты

В набор инструментов входят:

• молоток;
• торцевые ключи и головки;
• пассатижи;
• слесарные тиски;
• комплект отверток с плоскими и фигурными насадками;
• съемник для облегчения снятия ступицы.

Кроме того, понадобятся стопорное колесо, новый подшипник и смазка. Руки защищают перчатками в целях безопасности.

Описание процесса в зависимости от конструкции узла

Технология замены зависит от конфигурации узловой конструкции. Механики меняют ступичный узел передней оси 2 способами:

1. При наличии смотровой ямы. Поворотный кулак не снимается. Преимущество – отсутствие необходимости дополнительной отладки развала-схождения по завершении ремонтно-восстановительных мероприятий, т.к. болтовые соединения на самом устройстве не откручиваются.
2. Демонтаж кулака. Удобство варианта заключается в возможности после снятия аккуратно выпрессовать изношенный ступичный подшипник и заменить его новой деталью. Все работы выполняются на столе с использованием слесарных тисков, молотка и отвертки. Недостаток метода – нарушение настроек развала-схождения. Для ускорения дополнительной отладки на крепления и кулак при разборке наносятся метки.

Кроме того, при замене подшипника ступичного узла применяется специальный съемник-пресс. Некоторые механики обходятся без него.

Порядок действий на примере автомобиля Audi 80:

1. Снимаются гайки, фиксирующие колесный диск.
2. На снятом переднем колесе ударным ключом или торцевой головкой с маркировкой 24 раскручивается ступичный шуруп, размещенный по центру.
3. Демонтируется суппорт первого дискового тормоза.
4. Отвинчиваются 2 болта сечением 22 мм.
5. Чтобы при разборке не затрагивать гидравлику, 2 крепления со скобами аккуратно отводятся в сторону.
6. Проводится снятие тормозного диска.
7. Ключами на 22 и 17 откручиваются шурупы, фиксирующие цапфу на стойке и нижней тяге.
8. Шлицы центральной оси ШРУСа выводятся из сочленения.
9. Подшипниковый узел вынимается из конструкции.
10. После установки специальной проставки, соответствующей размеру внутреннего кольца, ступица выбивается молотком.
11. При застревании наружной обоймы, ее спрессовывают на станке.
12. Новый подшипник вставляется с противоположной стороны гнезда и легкими ударами направляется внутрь на 2-3 мм.
13. Кулак приставляется к корпусу старой узловой конструкции или круглому диску соответствующего сечения.
14. Тщательно соблюдая соосность и контролируя отсутствие перекосов, сверху накладывается проставка.
15. Новый подшипник запрессовывается до завершения посадки в гнездо.
16. Ступица устанавливается на место и закрепляется методом прессовки.

Сборка узла выполняется в обратном порядке. Заключительный этап процедуры – смазка подшипникового механизма.

Советы по дальнейшему обслуживанию

Последние версии ступичных подшипников дополняются встроенным в уплотнительное кольцо магнитным триггерным колесом. При его прохождении около металлического сердечника, размещенного на датчике ABS, на управляющий модуль подается сигнал переменного тока, регулирующий скорость вращения при движении .

Система безопасности прекращает работу при установке подшипника тыльной стороной наперед. Автоматика выдает код неисправности.

Сигнальное напряжение не доходит до управления, т.к. между ними расположено уплотнение, блокирующее сигнал. Без разрушения триггерного колеса разобрать узел не удастся.

Для корректной работы датчика ABS нужно периодически удалять ржавчину проволочной щеткой и наносить антикоррозионную смазку. Чтобы не возникал неправильный крутящий момент на осевой гайке, нельзя при замене подшипника вместо динамического ключа применять обратный молоток.

autochainik.ru

Подшипник ступицы переднего колеса — что это такое?

Подшипник ступицы — это центральный элемент ходовой части, от которого зависит как работоспособность автомобиля, так и безопасность водителя, пассажиров и других участников дорожного движения. Выход из строя (износ) любого из подшипников приводит к тому, что автомобиль становится неуправляемым. Ступицы колес должны быть исправными, а контроль состояния этих элементов — регулярным.

Что важно знать о ступице колеса?

Ступица – главная часть кружащейся детали с отверстием для нанизывания на вал или ось. Ее можно сцепить с ободом колеса, с диском или спицами. В отверстие внутри детали впрессовываются ступичные элементы. Для придания механизму надежности и прочности, ступицу делают в 1,5-2 раза больше по диаметру, чем внутреннее отверстие. Визуально в этом можно удостовериться, увидев саму деталь машины.

По своему назначению ступица – это подвесочный элемент транспортного средства, совершающий вращения. К нему присоединены колеса. Если они ведущие, то ступица будет еще и трансмиссионным элементом. Еще элемент может быть соединен с тормозами и фланцами полуосей. Ступица не только предназначена для крепления с колесами, она еще позволяет им совершать вращательные движения. Тормозная система автомобиля тоже тесно взаимосвязана с этой деталью.

В основном ступицу изготавливают из разных сортов стали и чугуна. В передней и задней ступице используются радиально-упорные подшипники шарообразной формы. Ступицу меняют крайне редко. В основном любые неприятные стуки, указывающие на проблему со ступичным узлом, заканчиваются заменой ступичного подшипника, за исключением когда ступица идет в сборе и является не разборной. После замены ступицы обратите внимание на состояние рычагов подвески.

Подшипник ступицы переднего колеса – что он собой представляет?

Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму.

Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта.

Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания.

Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.

Составляющие элементы подшипника ступицы

Строение ступичного подшипника колеса. Подшипник ступицы состоит из двух колец (внешнего и внутреннего), сепаратора и тела качения. Последний элемент зависит от конфигурации и устройства машины. На ведомых осях обычно используются конические однорядные подшипники.

Главное достоинство этих элементов – небольшой размер и большой срок эксплуатации. Но они нуждаются в качественном монтаже и регулировке через определенное время. Если этого не сделать, подшипник может перестать быть работоспособным.

Для ведущих осей применяются двухрядные конические подшипники или радиально-упорные элементы в форме шарика. Двухрядные детали очень похожи на своих коллег с ведомых осей. Но кроме сходства по внешнему виду они могут выдерживать нагрузку в 2 раза больше. Закрытая конструкция подшипников способствует тому, что деталь можно использовать, пока она полностью не износится. Радиально-упорные подшипники могут в одно время выдерживать радиальную и осевую нагрузки.

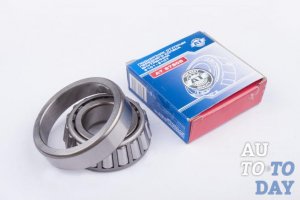

Подшипники ступиц – какими они бывают?

Среди огромного количества видов для ходовой части выбраны подшипники качения. В ходе продолжительных испытаний выяснилось, что именно этот тип обеспечивает наименьшее сопротивление вращению. В зависимости от марки и модели автомобиля в конструкции ходовой части могут быть использованы такие детали:

— радиальные шариковые;

— радиальные роликовые;

— радиально-упорные (конические) роликовые.

Подшипники могут иметь различную конструкцию. В классической компоновке¸ когда передняя подвеска является независимой, а задний мост ведущим, на каждой передней ступице устанавливают по два конических подшипника, а на задних по одному радиальному (чаще это роликовые или двухрядные шариковые.

Ключевой момент в обеспечении их работоспособности — это смазка. Радиальные подшипники изготавливаются с двухсторонней защитой. На заводе изготовителе они закрываются пластиковыми кольцами-пыльниками.

Естественно, внутрь корпуса закладывается смазочный материал, которого хватает на весь срок эксплуатации. Многие производители запрещают вскрывать свои изделия и производить замену смазки. В этом случае не гарантируется герметичность пыльников. Подшипник ступицы переднего колеса упорный и состоит из трёх отдельных частей: внутренней и внешней обоймы и кассеты с роликами. Они при установке промываются и смазываются смазкой типа «Литол», а защищаются сальниками, которые монтируются на ступицу отдельно.

Замена подшипника ступицы переднего колеса

Подшипник является такой деталью транспортного средства, которая не подлежит ремонту. Его следует незамедлительно менять при выходе из строя. О том, что замена этого элемента действительно необходима, свидетельствуют следующие симптомы:

— высокий уровень нагрева ступицы либо люфт колеса;

— монотонный гул в процессе движения, отмечаемый в области передних колес.

Замена подшипников упорного типа осуществляется при помощи выпрессовок специального вида, которые позволяют относительно легко вытащить вышедший из строя элемент из гнезда.

Категорически не рекомендуется использовать молоток для удаления подшипников, так как данный «народный способ» способен стать причиной деформации мест их посадки в ступице. Кроме того, нужно тщательно очистить эти самые посадочные места от смазочных материалов, ржавчины и грязи перед тем, как установить в них новые элементы.

1. Ставим автомобиль «на ручник» и первую передачу. Устанавливаем под задние колеса антипокатные упоры.

2. Отпускаем колесные болты и ключом на «30» откручиваем гайку подшипника ступицы (если на автомобиле стоят легкосплавные диски, то тогда сначала придется снять колесо, попросить помощника нажать на педаль тормоза и открутить гайку ступицы).

3. Отверткой отжимаем суппорт и ключом откручиваем суппорт от поворотного кулака. Подвязываем суппорт, для того чтобы он не висел на тормозном шланге. Откручиваем тормозной диск от ступицы.

Дальнейшая работа может пойти по одному из трех вариантов:

Первый, замена подшипника, с использованием съемника, не снимая поворотный кулак с автомобиля. Второй, снятие поворотного кулака с автомобиля и дальнейшая замена подшипника уже на верстаке, при помощи съемника и тисков. И третий способ, снятие стойки целиком и последующей замены подшипника в тисках. Каждый из возможных способов имеет как свои преимущества, так и недостатки.

Например, подробней рассмотрим первый способ: замена подшипника ступицы не снимая поворотный кулак с автомобиля, хороша тем, что не приходится трогать болт регулировки развала. Но его минус заключается в неудобной работе, и заменить подшипник без смотровой ямы или подъемника будет довольно проблематично. Так выбивать ступицу и выпрессовывать/запрессовывать подшипник в данном положении очень не удобно.

Второй способ: заменить подшипник значительно легче и удобней, но появляется загвоздка в нарушение регулировки развала автомобиля. Перед откручиванием болтов крепления поворотного кулака к стойке, ставить две метки. Одной меткой метим положение регулировочного болта к стойке , а второй меткой положение поворотного кулака к стойке. При сборке добиваемся совпадения этих меток. Возможно, первоначальной точности добиться и не получиться, но и погрешность будет минимальна. Этот способ 100% подойдет тем, кто меняет не только один подшипник ступицы, но и проводит сразу остальной ремонт ходовой (замена шаровых опор, сайлентблоков рычагов, рулевых наконечников и т.д.).

Третий способ, самый трудоемкий. Чтобы снять стойку, придется распрессовать рулевой наконечник, и открутить гайки крепления верхней опоры к кузову. И после этого, на снятой с автомобиля стойке, заменить подшипник. Не много тяжелей и дольше, но… Это способ отлично подойдет тем кому не подошел ни первый, ни второй способ. В нашем случае, работа будет проводиться по второму варианту.

4. Устанавливаем метки. Откручиваем и выбиваем, мягкой наставкой, болты крепежа поворотного кулака к стойке. Откручиваем два болта крепежа нижней шаровой опоры к поворотному кулаку. И снимаем поворотный кулак.

5. Дальше, наставкой подходящего диаметра выбиваем ступицу с подшипника. Снимаем стопорное кольцо. Устанавливаем съемник в тиски и выпрессовываем подшипник. Очищаем и смазываем посадочное место подшипника в поворотном кулаке. Запрессовываем подшипник. Устанавливаем стопорное кольцо. Поворотный кулак с подшипником устанавливаем на ступицу и оправкой подходящего диаметра (усилие должно прилагаться к внутренней обойме подшипника) забиваем до упора.

Последующую сборку проводим в обратной последовательности. После затяжки гайки подшипника ступицы, не забываем примять бортик гайки.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Замена ступичного подшипника: когда и как производится?

Большинство узлов и агрегатов современных автомобилей имеют значительный ресурс. При правильном обслуживании их ремонт приходится производить довольно редко. Но это вовсе не означает, что при появлении симптомов неисправности имеет смысл откладывать посещение сервисного центра на более поздний срок.

Содержание этой статьи

Напротив, чем раньше будет устранена поломка, тем меньше средств придётся потратить на ремонт. Ведь одна, даже незначительная, на первый взгляд, деталь, будучи неисправной, оказывает негативное воздействие на множество других компонентов конструкции.

Вышедший из строя подшипник передней или задней ступицы не просто влияет на техническое состояние автомобиля, ухудшая его эксплуатационные качества, возникает риск разрушения конструкции крепления колеса прямо в движении.

Такая поломка ведёт к потере управления автомобилем и, как следствие, аварии, последствия которой могут стать самыми тяжёлыми.

Чтобы этого не произошло, нужно своевременно реагировать на появившиеся тревожные симптомы и незамедлительно принимать меры.

Признаки неисправности ступичного подшипника

Чаще всего о том, что деталь пора менять, сигнализируют два основных симптома:

1. Осевой либо боковой люфт колеса, появление которого нередко сопровождается возникновением ряда сопутствующих проблем:

• Неравномерным износом протектора шины.
• Уводом автомобиля в сторону при движении по прямой.
• Биением руля, схожим с тем, какое возникает при неправильной балансировке колёс.

2. Шум (гудение) в районе ступицы, тональность которого изменяется в зависимости от скорости. Неопытные водители часто приписывают эти звуки особенностям протектора шин или нарушению регулировок развала-схождения.

Убедиться в причине неисправности можно, выполнив ряд несложных действий.

Замена ступичного подшипника своими руками. Видео:

Как проверить ступичный подшипник?

Действуйте последовательно, и тогда вы сможете исключить возможность ошибки даже в том случае, если выполняете такую работу впервые.

• Первым делом вывесите диагностируемое колесо, обеспечив ему свободу вращения. Для этого можно воспользоваться домкратом или установить машину на подъёмник.
• Затем крутаните колесо руками, убедившись, что оно свободно вращается. В некоторых случаях шумы могут возникать из-за того, что колесо полностью не растормаживается, а тормозные колодки трут по диску или барабану.
• Взявшись за верхний и нижний край колеса, покачайте его от себя и к себе. Затем повторите операцию, сменив хват на 90 градусов.

Если обнаружите люфт, придётся проверить затяжку гайки ступицы.

Тут не обойтись без воротка с большим плечом, динамометрического ключа, рассчитанного на значительные усилия, и подходящего размера торцевой головки.

Важно иметь под рукой и техническую спецификацию вашего автомобиля, в которой указан момент затяжки гайки ступичного подшипника. Последовательность действий такова:

• Снимаем защитный колпачок гайки (если имеется).
• Вынимаем шплинт (если имеется).
• Сажаем за руль помощника и просим его зафиксировать колесо, надавив на тормоз.
• С помощью динамометрического ключа проверяем усилие затяжки.

Если момент соответствует величине, указанной в спецификации, а люфт остался, подшипник придётся заменить.

Как проверить ступичный подшипник? Видео:

Диагностируем на слух

Но бывает и так, что люфта нет, а есть лишь гул, подтверждающий наличие неисправности. Как определить, какой подшипник ступицы гудит? Задача непростая.

Из-за резонирующих эффектов сделать это, находясь на месте водителя, не всегда возможно. Снова придётся звать помощника и идти на хитрость. Возможны варианты:

• Двигайтесь мимо стоящего на открытой площадке наблюдателя, меняя режимы и направление движения. Такой способ даст результат, если шум отчётливо слышен даже на небольшой скорости.
• Посадите помощника в другую машину. Пусть он двигается вместе с вами по трассе, открыв окно и определяя на слух источник посторонних шумов.

Оба варианта такого рода диагностики требуют определённых навыков.

Установив, какая деталь подлежит замене, можно приступать к работе, сложность которой напрямую зависит от особенности конструкции автомобиля. Придётся учесть:

• На каком мосту, переднем или заднем, ведущем или ведомом, производится замена.
• Какого типа подшипник установлен на вашем автомобиле.

Встречаются детали различной конструкции:

1. Открытого или закрытого типа.
2. Одно- или двухрядные.
3. Конические или радиальные.
4. Шариковые, роликовые или комбинированные.

Встречаются два варианта комплектации и поставки детали:

1. Подшипник изготовлен отдельно. В этом случае для выполнения работы обязательно потребуются специальный съёмник, оправки и пресс.
2. Подшипник и ступица собраны в единый узел, замена которого производится целиком. Это существенно упрощает ремонт, но увеличивается стоимость деталей.

Следует принять во внимание тот факт, что наиболее распространены сейчас автомобили с приводом на передний мост. Условия и последовательность проведения ремонтных операций мы будем описывать именно для машин такой компоновки.

Замена подшипника ступицы переднего колеса

Автомобили различных производителей имеют свои конструктивные особенности, которые придётся учитывать в ходе выполнения работ. Мы же опишем лишь общие принципы и последовательность выполняемых операций. Действуем так:

1. Отключаем аккумулятор.
2. Ослабляем болты крепления колеса.
3. Поднимаем переднее колесо. Лучше всего это делать на подъёмнике. Если его нет, то, подложив башмаки под задние колёса, поднимаем машину с помощью домкрата и надёжно устанавливаем на жёсткую опору.
4. Снимаем защитный колпачок гайки ступицы (если имеется) и удаляем шплинт из резьбового наконечника приводного вала.
5. Сажаем помощника в машину и попросим его сильно нажать на тормоз. После этого получаем возможность отвернуть гайку ступицы.
6. Снимаем колесо.
7. Отворачиваем от места крепления тормозной суппорт. Постарайтесь не повредить шланги. Отсоединяем клипсы, фиксирующие шланги на ступице. Саму деталь аккуратно закрепите на кузове помощью проволоки так, чтобы шланги находились в свободном состоянии.
8. Отсоединяем датчик ABS. Достаточно будет просто отключить его разъём.
9. Выворачиваем винты, фиксирующие тормозной диск на ступице. Снимаем диск.
10. Отсоединяем рулевой наконечник от поворотной цапфы амортизаторной стойки.
11. Отворачиваем гайку шаровой опоры и с помощью съёмника отсоединяем конусный наконечник шаровой опоры от стойки.
12. Аккуратно тянем стойку на себя и извлекаем шлицевую часть ШРУС из ступицы.
13. В некоторых случаях приходится демонтировать монтажный щиток тормозной системы.
14. С помощью съёмника снимаем ступицу вместе с подшипником. Иногда целесообразнее снять стойку целиком (для этого отворачиваем её верхнюю опору) и произвести снятие ступицы на прессе.
15. Если новая ступица в сборе с подшипником – запрессовываем её на место. Если подшипник поставляется отдельно, не пытаемся устанавливать его на старую ступицу – слишком велика вероятность повреждения посадочного места детали, а покупаем новую ступицу и запрессовываем на неё подшипник.
16. Производим сборку в обратном порядке. Не забываем о том, что сначала надо произвести затяжку ступичного подшипника, а уже потом ставить на место колесо и опускать машину на землю.

Теперь вы знаете, как производится замена переднего ступичного подшипника переднеприводного автомобиля. Но это теория. А практика потребует от вас сил, терпения и наличия хорошего специализированного инструмента.

Без этого не стоит даже начинать. И ещё. Такую работу следует производить вдвоём.

Дело тут не только в требованиях безопасности. В некоторых ситуациях двух рук будет просто недостаточно.

При проведении работ необходимо придерживаться следующих правил:

• Используйте только комплектующие проверенных производителей. Ступичный подшипник – ответственная деталь, а его замена занимает довольно много времени. Лучше переплатить за качественный товар, чем потом начинать всё сначала.
• Работайте аккуратно. Незначительный перекос при монтаже устанавливаемых деталей нередко становится причиной их повреждения ещё в процессе сборки.
• Соблюдайте чистоту. Попадание грязи на сопрягаемые поверхности трущихся деталей сделает вашу работу бессмысленной. Всегда имейте под рукой чистую ветошь и средства для обезжиривания – бензин, керосин или уайт-спирит.

Замена подшипника ступицы заднего колеса

Особого смысла повторяться нет. Порядок выполнения необходимых операций во многом совпадает с уже описанной последовательностью. Отличия будут следующие:

• Вам не придётся отсоединять рулевую тягу.
• На ведомом мосту нет необходимости в снятии ШРУС.
• Если потребуется задействовать пресс, а машина оснащена рычажной подвеской, то демонтировать придётся не стойку, а рычаг, на котором установлена ступица.

Учитывая это, замена заднего ступичного подшипника производится несколько проще, чем переднего.

На автомобилях, имеющих полный привод, разница будет и вовсе минимальна. Учитывая конструктивные особенности техники, иногда для извлечения ШРУС имеет смысл отвернуть приводной вал от редуктора, а рычаг или амортизаторную стойку оставить на месте.

В случае если приходится иметь дело с неразрезным задним мостом и барабанной тормозной системой, замена подшипника задней ступицы выполняется иначе. В такой комбинации, чаще всего, используют конические роликовые подшипники, доступ к которым вы получите, сняв тормозные барабаны и колодки.

У некоторых машин даже ступица изготавливается заодно с барабаном. Но такое устройство встречается всё реже и, будучи владельцем легкового автомобиля, вы едва ли с ним столкнётесь.

Постараемся ответить на несколько связанных с темой и наиболее часто встречающихся вопросов, которые задают автовладельцы.

Можно ли ездить, если гудит подшипник ступицы?

К устранению неисправности необходимо преступать без промедления. По внешним признакам сложно судить о степени износа детали. А шанс столкнуться с неприятностями весьма высок. Наиболее вероятно, что в результате механических повреждений или перегрева ступицу просто заклинит.

Это чревато потерей управления и аварией, особенно на высокой скорости. Но даже износ резины, вибрации на руле или повышенный расход топлива – достаточные основания для того, чтобы посетить сервисный центр.

Какую смазку использовать для ступичных подшипников?

Учитывая особенности конструкции современных деталей, смазанных уже на заводе и имеющих защитные пыльники, в этом вопросе нет особого смысла.

Но если, заглянув за пыльник, вы засомневались в достаточном количестве положенного изготовителем лубриканта, можете воспользоваться практически любой качественной смазкой.

Важно, чтобы были соблюдены следующие требования:

Ремонт рулевой рейки своими руками автомобиля ВАЗ2114 — здесь больше полезной информации.

• Широкий допустимый температурный диапазон. Ведь в процессе эксплуатации смазка будет и сильно охлаждаться в мороз и нагреваться в процессе работы. Она должна быть тугоплавкой.
• Высокая вязкость и малая текучесть. Таким образом можно гарантировать наличие устойчивой защитной плёнки на сопрягаемых элементах подшипника.
• Способность длительное время выдерживать высокие нагрузки.

Этим требованиям соответствуют литиевые смазки и лубриканты с содержанием молибдена.

Неподходящие материалы

А вот составов с высоким содержанием цинка или железа рекомендуется избегать – они ускоряют процессы разрушения ступичных подшипников. Категорически нельзя использовать смазки, содержащие графит – у них совсем иное назначение.

Вас заинтересует эта статья — Замена задних и передних тормозных колодок.

Характеристики лубрикантов, используемых для работы в шарнирах равных угловых скоростей (ШРУС), также недостаточно высоки. Такие материалы не рассчитаны для эксплуатации в высокоподвижных соединениях и элементах конструкции.

Итог

Если используемые запасные части имеют необходимое качество, работа сделана правильно, а машина эксплуатируется бережно, то ходимость ступичных подшипников составляет 100 тыс. км и более. Но, как только появились первые признаки неисправности, немедленно отправляйтесь на диагностику. Иногда продлить срок службы детали можно, лишь вовремя подтянув ослабшую гайку.

autoot.ru

Ступица переднего колеса. Подшипник ступицы переднего колеса :: SYL.ru

Ступица, если о ней говорить в общих чертах, – это частица разного рода деталей, находящаяся в центре конструкции и имеющая в себе специальное отверстие, предназначенное для создания подвижного соединения детали и вала. Кроме того, данное устройство может обеспечить насадку на поверхность вала, такую как шкив, маховик, зубчатые варианты подвижной связи и т.д. Само отверстие может иметь ряд особенностей, служащих дополнительным креплением для подвижной связи (шлицевой профиль или отверстие под стопорящую шпонку). При отсутствии такого рода креплений ступицу, как правило, крепят при помощи заглушек, которые аккуратно запрессовывают между валом и деталью. В других случаях для такой цели используют подшипники качения.

Ступица переднего колеса с закрепляющим подшипником

Именно такие подшипники используют в автомобилях как крепление для ступицы, посаженной на осевой вал. Сама ступица обычно представляет собой округлую деталь, находящуюся поверх подвижной связи с валом и имеющую в два раза больший диаметр, чем на несущей части. Если необходима надежная защита от перекоса данной детали, ее длина должна как минимум быть равной длине самого отверстия в ступице. Такие размеры послужат гарантом прочности и надежности. Кроме того, следует учитывать используемый в детали подшипник ступицы переднего колеса, модель и прочность которого должны меняться в связи с поставленными задачами.

Как определить поломку ступицы в автомобиле

Как и любая деталь в автомобильном транспорте, ступица переднего колеса со временем изнашивается и может поломаться. Так как это устройство является важной частью в силовых приборах машины, за ней необходим хороший присмотр, а также своевременный ремонт. Определить поломку ступицы довольно просто, так как при возникновении проблем с ней машина начинает усиленно вибрировать при езде, производить глухой и неприятный шум из-под передних колес автомобиля. Зачастую причиной такого поведения авто служит подшипник ступицы переднего колеса, который либо не настроен, либо и вовсе поломан. Кроме того, существует еще один признак неисправности – слишком быстрый износ шин на передних колесах.

Самостоятельная проверка подшипника ступицы

Если у вас возникла необходимость в самостоятельной проверке ступицы и определении того, какая сторона является поломанной, тогда стоит произвести контрольную поездку на машине. Во время езды необходимо не набирать большую скорость, достаточно будет и самой минимальной. При движении, а особенно при поворотах, следует обращать внимание на звуки, которые будет производить ваше авто. Нездоровый стук или звук скрежета, трения, а также сильные вибрации – основные признаки неисправности подшипника ступицы, располагающейся на валу. Если во время того, как вы поворачиваете направо, будут слышны вышеуказанные звуки, то ремонту подлежит левая ступица, а если при повороте налево вы обнаружите эту проблему, то проблема кроется в правом подшипнике.

Причины неисправной работы ступицы переднего колеса

Кроме естественного износа, ступица переднего колеса может работать неисправно по причине сбитой или плохой регулировки подшипника. Кроме того, сам подшипник может засориться или лопнуть, пойти под откос. Именно такие дефекты, как правило, приводят к возникновению проблем с данной деталью.

Если вы обнаружили какие-либо признаки поломки в вашем автомобиле, то замена подшипника ступицы переднего колеса не является лучшим и единственно правильным вариантом. Не стоит сразу же сдавать машину на дорогостоящую замену деталей, так как существует вероятность того, что подшипники просто сбились со стандартной регулировки, за счет чего и проявляется вибрация, а также слышны «нездоровые» звуки. В этом случае при желании и наличии необходимого инструмента можно самостоятельно произвести регулировку ступицы.

Инструменты и подготовительные работы перед регулировкой подшипников ступицы

Если в ваших планах — регулировка подшипников, то необходимо запастись минимальным набором инструментов, который позволит провести такого рода работы. Ступица переднего колеса, цена которой весьма немала, – «пациент» довольно сложный по устройству, но для ремонта каких-то специальных или дорогостоящих приборов не понадобится. Для минимальной настройки ступицы нужен обычный набор гаечных ключей разного размера, от 8 до 32. Кроме этого, есть необходимость в наличии крепких отверток, предназначенных для монтажных работ. Для сбивания и насаживания, а также самой регулировки вам понадобится молоток и зубило. Для поднятия колес машины нужно использовать домкрат. Замена подшипника ступицы переднего колеса является лучшим вариантом, чем полная замена деталей, которая требует больше затрат и усилий.

Регулировка подшипника ступицы переднего колеса без привлечения автомехаников

Ниже описано проведение работ по настройке ступицы и подшипника в автомобиле. Необходимо придерживаться предложенного плана и проявлять осторожность.

1. С помощью домкрата поднимите ту часть машины, откуда исходил нездоровый звук или сильная вибрация.
2. Проведите демонтаж колеса, сняв его с несущего вала.
3. Дальше вы натолкнетесь на специальный колпак, под которым расположена ступица. Он служит защитой подшипника от внешних негативных факторов. Ело можно легко снять, используя зубило и молоток.
4. Дальше вам нужно будет смонтировать обратно ранее снятое колесо. При этом необходимо оставить открытым доступ к подшипнику и не надевать защитный колпак. Колесо должно быть крепко установлено. Для этого его диаметрально закрепляют болтами. Крепеж следует проводить аккуратно и, зафиксировав первый болт, второй крепить напротив него. Таким образом нужно закручивать все болты. Это позволит точно и ровно закрепить колесо на валу.
5. Дальше необходимо распрямить буртик, расположенный на гайке ступичной, после чего у вас появится возможность демонтировать гайку, что вам и нужно сделать. Откручивать надо при помощи торцевого ключа с довольно большой насадкой — «на 27». Данная гайка зачастую и служит проблемой расстроенного подшипника.
6. После необходимо установить новую гайку для регулировки. Утягивать ее нужно с усилием, приблизительно равным 20 кг на один см. Во время стягивания не стоит забывать о том, что нужно вращать колесо в двух направлениях по вертикали, что создаст небольшой люфт, который необходим для калибровки подшипника.
7. Дальше нужно снова ослабить крепление гайки на резьбе, после чего уже утянуть ее с меньшим усилием, равным всего 0,7 кг на один сантиметр.
8. После проведенной работы необходимо регулировочную гайку опустить на некоторое расстояние. Обычно это 25 градусов. После ослабления надо будет снова покачать колесо, что произведет к появлению небольшого люфта. Но все так и запланировано, пугаться не нужно.
9. После всех проведенных работ гайку закрепляют в получившемся положении. Для этого необходимо буртик для крепления загнуть в специальный паз, который можно увидеть на концах цапфы. Сама цапфа расположена на поворотном кулаке, и обнаружить ее довольно легко.
10. После следует опять снять колесо, поставить на прежнее место колпак для защиты и завершить всю работу креплением колеса на место.

Заключение

Если вы желаете убедиться в исправности ступицы после проведенной работы, то совершите пробную поездку, принцип которой не отличается от раньше описанной проверочной езды. Такой метод поможет вам убедиться в отсутствии шума и нездоровых вибраций, что и служит гарантом того, что исправна ступица переднего колеса. «ВАЗ» проверяется так же. Но если регулировка подшипника была произведена, а признаки неисправности так и остались, то необходимо воспользоваться услугами сервисного центра, так как налицо серьезная поломка одной из деталей автомобиля. Именно тогда замена ступицы переднего колеса является необходимой мерой.

www.syl.ru

назначение, особенности конструкции, советы по демонтажу и сборке :: SYL.ru

Ввиду повышенных нагрузок автомобильное колесо должно быть прочно закреплено на оси, но при этом свободно вращаться и передавать движения подвески. Отвечают за это ступицы колес. Давайте разберемся в устройстве, назначении, конструкционных особенностях и обслуживании данного функционального элемента.

Что представляет собой ступица?

Деталь выступает одним из основных конструкционных элементов автомобильной подвески. С ее помощью обеспечивается соединение всех частей колеса в единое целое.

Ступицы колес дают возможность производить ремонт и обслуживание ходовой лишь с частичной заменой некоторых элементов. При отсутствии ступиц колесо отличалось бы неразборной, сплошной конструкцией. В результате при выходе из строя диска, барабана либо подшипника потребовалась бы замена всей конструкции. Ступицы колес дают возможность быстро устранять дефекты деталей, снимать старые и производить быструю установку новых.

Назначение

Наличие ступицы отражается на рулевом управлении, подвеске, работе тормозной системы. Деталь подвержена существенным механическим нагрузкам.

Данный элемент ходовой части автомобиля выполняет следующие задачи:

• Выступает средством для удержания колесного диска.
• Служит основой для закрепления тормозного диска и барабана.
• Дает возможность колесу свободно вращаться.
• Удерживает конструкционные части АБС, узлы полуоси.

Конструкция

Устройство ступицы колес во многом зависит от типа автомобиля. Поскольку на ступицу идут значительные нагрузки, производят ее из литой стальной заготовки, после чего придают форму методом токарно-фрезерной обработки. Внешний вид детали известен каждому автомобилисту. Округлая конструкция содержит обод с внутренним отверстием сложной конфигурации под ось и ободные проемы для крепежа.

Стандартная ступица представляет собой полый короткий цилиндр, внешняя поверхность которого содержит фланец, служащий основой для закрепления колесного и тормозного дисков. В ступицах ведущих колес имеются шлицы и выточки под подшипники, что способствует гладкой установке в поворотный кулак ходовой части. В автомобилях с задним типом привода данный элемент обычно соединен с полуосью, куда напрессовываются подшипники.

Что касается ступиц грузового транспорта, то их чаще всего объединяют с тормозными барабанами. Подобное решение позволяет существенно облегчить обслуживание и ремонт механизма стопорной части.

Подшипник ступицы колеса

Функциональный элемент устанавливается на радиально упорных шариковых либо конических роликовых подшипниках. Последние отличаются большей несущей способностью. Объясняется это образованием линейной зоны контакта с беговыми дорожками, в то время как шариковые подшипники создают меньшую площадь соприкосновения с поверхностями.

Широчайшее распространение на легковых автомобилях приобрели радиально-упорные шариковые конструкции. В ходе сборки подшипники данного плана покрываются долговечными смазками, прочно монтируются в ступицу, и поэтому не нуждаются в регулярном обслуживании.

Замена ступицы колеса

При эксплуатации в нормальных условиях ступица нуждается в замене лишь в случае послабления посадочного гнезда подшипника или ухудшения способности наружной обоймы к прочному удержанию колеса. Также ступица заднего колеса может потребовать демонтажа в случае износа резьбовых соединений шпилек и болтов.

Работа выполняется поэтапно:

• Автомобиль поднимается домкратом, снимаются колеса.
• Вывинчиваются крепежные элементы, которые удерживают тормозной суппорт.
• Снимается центральная гайка, тормозной диск демонтируется со ступицы.
• Ослабляется конец приводного вала, после чего выбивается примерно на 10-15 мм медной или резиновой киянкой.
• Снимается винт шпинделя колеса.
• Поворотный кулак откручивается от крепежа передней стойки.
• Удаляется рычаг рулевого управления, а затем приводной вал.
• Устанавливается новая ступица заднего колеса либо переднего и прикручивается новыми болтами, которые входят в ремонтный комплект.
• Винты затягиваются по диагонали, производится монтаж всех элементов конструкции в обратной последовательности.

В итоге

По мере эксплуатации ходовой части автомобиля главным образом подвергаются износу подшипники. Нередко возникают различные поломки и дефекты литой части ступицы. Поэтому подшипники, сальники, а в некоторых случаях и сами ступицы нуждаются в обслуживании и замене. О такой необходимости подскажет появление повышенного люфта колеса и всевозможные стуки во время движения транспортного средства.

В целом же, ступицы выступают крайне надежным и долговечным элементом ходовой части автомобиля. При бережной эксплуатации и своевременном обслуживании данная деталь не доставляет проблем автолюбителю на протяжении долгих лет.

www.syl.ru

No related posts.
