Трактор ЮМЗ-6: технические характеристики

В Советском Союзе вопросы разработки и производства сельскохозяйственной техники решались централизовано. Яркий тому пример трактор ЮМЗ-6, спроектированный Минским тракторостроительным заводом, выпуск которого позднее был организован в Днепропетровске на Южмаше. Такой подход к проектным и опытно-конструкторским мероприятиям позволил сэкономить значительные средства при внедрении модели в производство.

Колесный трактор марки ЮМЗ-6 принадлежит к классу универсальных машин общего назначения семейства «Беларусь». Предназначается для выполнения следующих видов работ:

1. Сельскохозяйственных операций с использованием прицепных, полунавесных и навесных устройств.
2. Дорожно-строительных, лесотехнических, и специальных видов работ.
3. Трактор может быть использован в качестве привода передвижных и стационарных агрегатов.
4. Транспортных операции с применением прицепов и полуприцепов.

Специально для ЮМЗ-6 создана серия навесного оборудования, существенно расширяющая его возможности.

При помощи упомянутых агрегатов данный трактор трансформируется в землеройную машину, бульдозер, экскаватор (с навесным оборудованием ЭО-2621) или погрузчик. Переоборудование может производиться как в заводских условиях, так и в специализированных мастерских.

1. История создания трактора ЮМЗ-6

Первые образцы данной модели были собраны на Южном машиностроительном заводе в городе Днепропетровске в 1966 году. Прототипом для описываемого трактора стал МТЗ-5, который был разработан конструкторским бюро Минского тракторного завода. Данная модель производилась на ЮМЗ, начиная с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие машине высокие эксплуатационные характеристики.

Тракторы ЮМЗ-6 выпускался серийно, начиная с 1970 года, последний экземпляр покинул конвейер завода в 2001 года. В процессе производства в конструкцию вносились разнообразные изменения, всего были разработаны четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

Конструкция трактора была настолько удачной, что ее заинтересовались за рубежом. В частности в 1974 году технологическая документация была приобретена у Советского Союза шведской компанией Вольво. На базе ЮМЗ-6 была разработана модель Volvo BM-700, которая выпускалась с 1976 по 1982 год. Данная техника отлично себя зарекомендовала в сложных климатических условиях Скандинавии.

Трактор ЮМЗ-6Л выпускался с 1970-1978 год.

Последний трактор этой серии в модификации ЮМЗ-6АКМ-40.2 покинул заводской конвейер в 2001 году и был снят с производства как морально и технически устаревший. На смену данной модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2М. Описываемый трактор выпускался более 30 лет, что говорит о значительном потенциале.

2. Общее описание и технические характеристики трактора ЮМЗ-6

Компоновка данной модели является классической для машин данного класса с колесной формулой 4×2. Остов трактора ЮМЗ-6 составляет полурама, составленная из двух продольных лонжеронов и поперечного переднего бруса.

На данной конструкции закреплены картеры муфты сцепления и коробки переключения передач.

В передней части трактора на остове шарнирно смонтирован передний мост с управляемыми колесами, поворот которых обеспечивается цапфами. Сзади машина опирается на жестко закрепленные к корпусу КПП рукава полуосей. Такая конструкция является наиболее простой и надежной. Привод постоянный на задние колеса через полуоси конечных передач.

Трактор оснащен пневматическими шинами низкого давления с развитыми грунтозацепами для обеспечения высокой проходимости. Колеса имеют разный диаметр, размерность покрышек впереди – 7,50—20 или 9,00—20; сзади – 15.5R38. Данное техническое решение является типичным для машин этой категории и обеспечивает им довольно высокие технические характеристики.

Тракторы серии ЮМЗ-6 относятся к тяговому классу 1.4, что делает его востребованным в разных сферах хозяйствования. Машина оснащена:

• раздельно-агрегатной гидросистемой;
• электрооборудованием с бортовой сетью на 12 В;
• пневмосистемой;
• механизм задней навески оборудования.

Рулевое управление трактора оснащено гидроусилителем, поворот передних колес обеспечивается трапецией через продольную тягу. Последняя соединена с валом трехспицевого штурвала через карданную передачу. Рабочая тормозная система – пневматическая, колодочного или дискового типа с управлением от педали. Стояночный механизм приводится в действие при помощи рычага, фиксируемого храповиком.

Трактор ЮМЗ-6АЛ выпускался с 1978 по 1986 год.

2.1 Габаритно-массовые параметры

Тракторы серии ЮМЗ-6 относятся к категории среднеразмерных, универсальных машин.

Основные массово-габаритные характеристики машины следующие:

Размеры: Длинна. с механизмом навески – 4165 мм; без навесной системы – 3690 мм; ширина – 1884 мм; высота по крыше кабины — 2660 мм; по верхней точке глушителя — 2860 мм; база – 2450 мм; колея регулируемая: передние колеса от 1360 до 1860 мм; задние от 1400 до 1800 мм; клиренс агрономический – 450 мм. Масса машины: конструкционная без технических жидкостей – 3350 кг; эксплуатационная – 3895 кг; распределение массы между осями – 1 к 2. Допускаемый вес прицепа – 6000 кг. Максимальная масса навесного оборудования не более 1150 кг.

Габаритно-массовые характеристики трактора ЮМЗ-6 могут отличаться от указанных выше в зависимости от модификации. Размеры машины и рациональная развесовка обеспечивают ей отличную маневренность и проходимость. Допускается использование на ограниченных площадках, в производственных и сельскохозяйственных сооружениях, в лесах и на открытых пространствах.

2.2. Двигатель трактора ЮМЗ-6

Тракторы серии ЮМЗ-6 оснащены дизельными силовыми агрегатами двух моделей Д65М и Д65Н, которые имеют разный конструкционный вес 525 и 540 кг соответственно. Двигатель установлен в передней части перед кабиной и закреплен при помощи резинометаллических опор на раме. Сверху и с фронтальной части силовой агрегат закрыт капотом, по бортам установлены съемные стальные панели. Основные технические характеристики двигателя:

Мощность силового агрегата: номинальная — 62 л.с.; эксплуатационная — 60,5 л. с.; на валу отбора мощности — 57 л. с.. Потребление топлива удельное – 183 г/(л. с.∙ч). Время работы на полной заправке не менее 10 часов. Расход масла относительный не более 1,2 % из них на угар 0,6 %. Частота оборотов коленчатого влага двигателя — 1750 об/мин. Крутящий момент максимальный не менее 27, 5 кгс∙м. Число и расположение цилиндров — четыре, рядное. Максимальное давление ТНВД не менее 17, 5 МПа. Пусковой двигатель бензиновый: мощность – 7,36 кВт; частота оборотов – 3500 об/мин.

Дизельный двигатель — атмосферный без турбонаддува, что существенно упрощает его конструкцию и эксплуатацию.

Силовой агрегат имеет жидкостную систему охлаждения с установленным впереди радиатором. Питание топливом осуществляется из бака расположенного за кабиной и экранированного стальным листом от внешних воздействий. Производитель гарантирует минимальный ресурс двигателя в 10 тысяч часов до первого капитального ремонта.

2.3. Коробка передач трактора ЮМЗ-6

Трактора серии ЮМЗ-6 комплектуются механическими КПП, последние предназначены для изменения передаточных чисел, обеспечения реверсивного движения и отбора мощности. Конструкция допускает работу двигателя при неподвижном положении трактора и включенной муфте сцепления.

Коробка переключения передач постоянного зацепления и тремя подвижными каретками имеет пять ступеней с ручным рычажным управлением. Агрегат оснащается понижающим редуктором, позволяющим вдвое увеличить число режимов вдвое. Первичный вал, установленный на роликовых подшипниках, приводит во вращение вторичный или ВОМ через систему шестерней и муфт.

Устройство коробки исключает возможность включения двух передач одновременно через специальную кулису. Предусмотрен также механизм блокировки позволяющий избежать запуска двигателя если КПП не находится в нейтральном положении. Смазка деталей и узлов коробки передач осуществляется маслом, находящимся в картере путем частичного погружения шестерней и его разбрызгивания.

2.4. Ходовая часть и трансмиссия трактора ЮМЗ-6

Трактор колесный универсальный ЮМЗ-6 оснащен надежными механизмами передачи и преобразования крутящего момента от двигателя к колесам. В состав ходовой части входят:

• Главная муфта сцепления. Двойная, постоянно замкнутая с сухим картером, принцип действия — фрикционный. Помимо главной муфты предусмотрен отдельный механизм сцепления привода ВОМ, управление основным и дополнительным устройством раздельное.
• Коробка переключения передач (подробно описана выше).
• Задний мост в картере, которого установлены главная и конечные передачи, между которыми находиться дифференциал.

Передний колеса установлены на неподвижных осях, которые в свою очередь смонтированы на поворотных цапфах. Балка моста телескопическая, что обеспечивает изменение колеи в широких пределах. Задние колеса смонтированы на полуосях с опорой на установленные в рукавах конечных передач шариковых подшипниках. В картере моста залито трансмиссионное масло, обеспечивающее смазку механизмов.

3.Кабина трактора ЮМЗ-6

Кабина трактора ЮМЗ-6 АКЛ 1992г.

Описываемая модель довольно проста в управлении и имеет комфортабельное рабочее место для механизатора. Кабина трактора серии ЮМЗ-6 отличается прочностью конструкции, в целях безопасности водителя снабжена пространственным каркасом. Вход осуществляется через двери расположенные по бокам.

Остекление двухуровневое с большими панорамными окнами по периметру в верхней части, а также малыми — внизу передней панели и обеих дверей. Имеются зеркала заднего вида и стеклоочистители и с электроприводом. Заднее и боковые стекла открывающиеся поворотом вокруг горизонтальной оси, установленной в верхней части.

Кабина трактора ЮМЗ-6 установлена на четырех резиновых амортизаторах с опорой на раму в передней части и кронштейны крыльев — в задней. Здесь размещаются следующие элементы:

1. Кресло водителя, регулируемое по высоте и смонтированное на пружинном амортизаторе.
2. Органы управления:
   1. Рулевая колонка с механизмом бесступенчатого изменения положения по высоте и вылету.
   2. Рычаги переключения передач, стояночного тормоза редуктора и механизма вала отбора мощности.
   3. Педали: сцепления и тормозной системы.
3. Приборная панель со спидометром, датчиками давления в масляной и пневматической системе, индикаторами напряжения и силы тока. Здесь располагается замок запуска двигателя с ключом.

Кабина оснащается большими зеркала заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивается встроенным отопителем с вентилятором. Имеется ящик для размещения аптечки, пепельница, в базовой комплектации предусмотрен термос для воды и специальный зажим для его размещения. Кабина по параметрам эргономичности и удобства признается специалистами отличной.

4.Система навесного оборудования трактора ЮМЗ-6

Трактора серии ЮМЗ-6 предназначены для работы с разнообразным навесным, полунавесным и прицепным оборудованием. Номенклатура указанных устройств отличается многообразием, их общее количество составляет спецификацию из 258 позиций.

Трактор может агрегатироваться с механизмами следующих видов:

• Сельскохозяйственные орудия: плуги, бороны, культиваторы, сеялки и многое другое.
• Оборудование общего назначения: сварочные аппараты, компрессоры.
• Прицепы и полуприцеп перевозки разных типов грузов, в том числе и емкости.

Для установки вышеуказанного оборудования предусмотрен механизм навески, прикрепленный к кронштейнам задней стенки КПП. Упомянутая система состоит из четырех звеньев с тремя шарнирными точками крепления оборудования. Механизм гидрофицирован, что обеспечивает возможность перемещения оси подвеса по вертикали на 750 мм вверх и вниз. Система навесного оборудования оснащена следующими устройствами:

• Механизмом, фиксирующим приспособление в транспортном положении.
• Прибором тягово-сцепным модели СА-1 с пультом управления, установленным в кабине.
• Вал отбора мощности имеет защитный кожух.

В задней части также расположены устройства, обеспечивающие подключение гидравлических, пневматических и электрических систем навесного или прицепного оборудования к бортовым сетям. Навесной механизм позволяет оператору самостоятельно установить и подключить любое из названных выше устройств и задействовать его. Это обстоятельство позволяет значительно увеличить производительность труда и отказаться от услуг подсобных рабочих.

5.Модификации трактора ЮМЗ-6

Трактор ЮМЗ-6К выпускался с 1986 по 1993год.

Конструкторское бюро Южмаша постоянно работало над модернизацией техники и улучшением ее эксплуатационных и экономических характеристик. Всего за историю существования модели было выпущено четыре модификации тракторов описываемой серии:

• ЮМЗ-6Л. Производился с 1970 по 1978 год и мало отличается от МТЗ-5 по устройству. По экстерьеру практически не отличим от аналога за исключением закругленной радиаторной решетки.

• ЮМЗ-6АЛ. Сходил с конвейера с 1978 по 1986 год. В ходе модернизации изменена панель приборов и решетки радиатора, усовершенствована тормозная система.

• ЮМЗ-6К. Выпускался с 1986 по 1993 год. Является промышленной модификацией модели и не имеет сзади механизма навески для сельхозорудий. У машины предусмотрены элементы для крепления бульдозерного ножа и экскаваторного оборудования.
• ЮМЗ-6АК. Собирался с 1993 до 2001 года. От других моделей отличался улучшенной конструкцией кабины, большей площадью остекления и откидными окнами. Введен механизм регулировки рулевой колонки.

Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

К указанным маркировкам моделей добавляются индексы, указывающие на тип системы запуска силового агрегата: Л – пусковой двигатель и М – электрический стартер. Все вышеназванные модификации тракторов ЮМЗ-6 активно использовались в народном хозяйстве. Отдельные машины эксплуатируются и до сих пор, невзирая на свой почтенный возраст, что говорит о большом запасе прочности.

6.Особенности эксплуатации трактора ЮМЗ-6

Сельскохозяйственные и промышленные модели, выпускавшиеся Южным машиностроительным заводом, показали себя исключительно долговечными и неприхотливыми. Ресурс силового агрегата до первого ремонта составляет не менее 10 000 моточасов, а трудоемкость ежесменного технического обслуживания не превышает 0, 0586 человеко-часа. При заявленном сроке службы в 10 лет, к настоящему моменту на ходу находится экземпляры втрое и даже вчетверо превышающие данный показатель.

За все время эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие узлы и механизмы:

1. Гидроусилитель рулевого механизма. Причина выход из строя выход насоса НШ -10 из строя или распределительного клапана.
2. Отказ сцепления. Износ фрикционных накладок рабочего диска из-за превышения предельных нагрузок.
3. Выработка в цилиндропоршневой группе вследствие несвоевременной замены масла или неквалифицированного обслуживания.
4. Система подачи топлива. Происходит ухудшение распыления топлива из-за износа форсунок.
5. Утрата упругости пружин и увеличение зазоров между деталями ГРМ.

Длительная и безотказная эксплуатация тракторов серии ЮМЗ -6 достигалась за счет проведения правильной обкатки, соблюдения рекомендованных режимов работы и своевременного выполнения сервисных процедур. Производителю удалось добиться оптимального сочетания высоких технико-экономических показателей и простоты в освоении и использовании

7.Заключение

Трактора ЮМЗ-6 всех модификаций, несмотря на прекращение их выпуска 15 лет назад до сих пор эксплуатируются в разных сферах хозяйственной и производственной деятельности. Удачность конструкции подтверждается тем фактом, что технологическая и конструкторская документация была приобретена шведской компанией Вольво. На ее основе была разработана и довольно долго выпускалась лицензионная модель.

ЮМЗ-6Л ( каталог 1991г.) (6Л, 6М)- описание, характеристики, история.

Тракторы «Беларусь» ЮМЗ-6Л и ЮМЗ-6М являются модернизацией тракторов «Беларусь» МТЗ-5МС/5ЛС, выполнены по нормальной для сельскохозяйственных тракторов схеме и имеют полурамную конструкцию. Они предназначены для работы с навесными, полунавесными и прицепными сельскохозяйственными машинами и орудиями, для привода в движение работающих органов различных стационарных сельскохозяйственных машин, а также для выполнения широкого круга транспортных работ.



Двигатель может быть поставлен в двух комплектациях: с электростартером (ЮМЗ-6М) или с пусковым двигателем (ЮМЗ-6Л). Модернизированный трактор ЮМЗ-6Л/6М выпускается под маркой ЮМЗ-6АКЛ/6АКМ, на нем устанавливается ходоуменьшитель (по заказу), вал отбора мощности с независимым приводом, рулевое управление с гидроусилителем и регулируемым углом наклона рулевой колонки, гидронавесная система раздельно-агрегатная с автосцепкой. По заказу трактор комплектуется дополнительным оборудованием: колесами для пропашных работ в узких междурядьях, полугусеничным ходом; предпусковым подогревателем и др.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип трактора	Колесный, универсальный, класса 1.4 тс
Габаритные размеры, мм:
длина	4095
ширина	1884
высота (по глушителю)	2600
высота (по кабине)	2460
Продольная база трактора	2450
Колея трактора, регулируемая в пределах, мм:
по передним колесам	1400- 1800
по задним колесам	1400-1800
Масса трактора с кабиной конструктивная, кг	3197 +/- 3%
Скорость движения, км/ч	2,1- 24,5
Двигатель
Тип бескомпрессорный, четырехтактный дизель
Марка	Д65-Н и Д65-М
Мощность, л. с.:
номинальная по ГОСТ	60+5
по SAE	70
Удельный расход топлива, г/э. л. с. ч	185
Система пуска:
Д65-Н	Пусковой двигатель
Д65-М	Электростартер СТ-212Р1

Трактор ЮМЗ-6

Трактор ЮМЗ – универсальная сельхозтехника, широко распространённая на территории бывшего СССР. Производитель машины – днепропетровское предприятие Южный машиностроительный завод (Южмаш), в советский период истории нашей страны считавшееся секретным.

Трактор – продукция для прикрытия, являлся «занавесом» для выпуска изделий для ракетно-космической отрасли. Но качество его при этом не страдало, напротив – изготовление побочного продукта осуществлялось на самом высоком качественном уровне.

Далеко не все смогут с первого взгляда отличить трактор ЮМЗ от МТЗ. Это не случайно. ЮМЗ с самого начала задуман как аналог МТЗ. Обе машины имеют широкий спектр взаимозаменяемых комплектующих. Но существуют и отличия: муфта сцепления, способ управления КПП и редуктором, привод ВОМ, гидронавесная система и рулевая колонка.

В ХХI веке технологий и инноваций ЮМЗ-6 получил новую жизнь. Последние модели днепропетровского завода имеют ряд совершенствованных решений в соответствии с требованиями времени. Южмаш предлагает 5 модификаций. Они отличаются друг от друга по комплектации, мощности, назначению, и уровню функциональности. Вот только краткие технические характеристики первых трёх вариантов исполнения:

1. Наибольшей популярностью на территории постсоветского пространства пользуется ЮМЗ-6АКМ40.2 с мощностью двигателя 60 л. с., оснащённого передней осью арочного типа. Машина отлично работает в комплексе с уборочной спецтехникой на свекольных, картофельных и кукурузных полях. В случае необходимости перевозки груза данная модель способна развивать транспортную скорость до 32 км/ч.Рабочая скорость не превышает 11,6 км/ч. Предприятие предлагает дополнительное оборудование и сменные рабочие органы. Благодаря этому после несложного монтажа ЮМЗ-6АКМ40.2 может применяться в качестве дорожно-строительной техники, землеройной машины, экскаватора, бульдозера или погрузчика.
2. Мощность следующей модели составляет 80 л. с. В отличие от своего предшественника на ЮМЗ-8040.2 установлена система автоматического контроля глубины обработки поверхности почвы. Вес машины превышает 4 тонны. Радиус разворота увеличен до 4,2 м. По ТО масса буксируемого не должна превышать 8 тонн. Но по отзывам эксплуатантов 10 тонн – также не предел. Отличный вариант ЮМЗ-8040.2М позволяет транспортировать груз со скоростью 33 км/час.
3. ЮМЗ-8244.2 выполнен с участием импортных комплектующих. Передняя ось балочного типа выполнена компанией Carraro, специализирующейся на производстве осей и трансмиссий для сельскохозяйственной, погрузочной и дорожно-строительной спецтехники. Трактор оснащён усиленным механизмом гидронавесной системы в совокупности с усиленной трансмиссией. Это позволяет улучшить эксплуатационные качества, обеспечив надёжное взаимоотношение с двигателем.

На базе трактора ЮМЗ-6АЛ/6АМ конструкторы Челябинского тракторного завода разработали модель колёсного экскаватора ЭО-2621ЮМЗ.Популярность уральской техники основана на признанных в народе качествах: бюджетность, неприхотливость и универсальность. Благодаря маневренности и разворотливости челябинский экскаватор превосходно чувствует себя на 20-метровой рабочей площадке. Несмотря на то, что конструкция трактора ЮМЗ-6 мало подходила для подобной модернизации, специалисты предприятия предложили усилить раму путём дополнительной обвязки.

В результате, владелец одной единицы экскаватора ЭО-2621ЮМЗ при наличии дополнительного оборудования, становится обладателем всего спектра строительно-дорожной спецтехники. Полная спецификация включает в себя 22 наименования. Кратко перечислить все доступные операции невозможно.

Модифицированный экскаватор ЭО-2621ЮМЗ применяется там, где необходимо вырыть и засыпать котлованы либо траншеи, сбросить грунты, почистить дороги, убрать строительный мусор и возвести насыпь. Кроме того, машина легко справиться с погрузочно-разгрузочными работами и транспортировкой небольшого объёма груза. Немаловажное значение имеют климатические условия, который способная выдержать спецтехника. Температура воздуха от -40 до +40 °С не является причиной для её остановки.

В 2014 году ЮМЗ 10254Н был представлен на выставке Агро-2014. Вот его краткие технические характеристики: английский двигатель Perkins, который, кстати, уступает место по популярности Caterpillar, мощностью 102 л. с. Трёхдиапазонная трансмиссия Haima.

Цена трактора вполне соответствует украинской машине с импортной начинкой – 28 тыс. долл. Стоит ли брать новенький ЮМЗ последнего поколения или всё-таки отдать предпочтение зарубежной спецтехнике б/у за такие же деньги – дело сугубо индивидуальное. Но следует быть справедливым по отношению к днепропетровскому трактору.



Судя по отзывам, ЮМЗ 80-90-х годов выпуска не подвели российских аграриев. Надёжная, выносливая машина за небольшие деньги. Жаль, что Россия и Украина не в дружбе – не хватает запчастей. Поэтому на наших полях чаще увидишь МТЗ, хотя нареканий к белорусскому трактору гораздо больше.

Обзор трактора ЮМЗ-6

Поиск запроса «технические характеристики трактора ЮМЗ-6» по информационным материалам и форуму

Сельхозшина 15.5R38 (400R965) Voltyre Ф-2А, нс8

Общие характеристики
Категория	Сельхозшина
Конструкция шины	радиальная
Шипы	нет
Бренд/Производитель	Voltyre
Модель шины	Ф-2А
Слойность	8
Исполнение	камерная
Русскоязычное наименование бренда	Волтайр
Место производства	г. Волжский
Применяемость шин	Сельхоз шины
Тип вентиля	ТК
Рекомендуемая камера	13,6-38
Обод рекомендуемый	W14L
Обод допускаемый	DW14L
Дополнительная информация	трактор МТЗ, ЮМЗ
Технические характеристики:
Ширина профиля	15,5
Посадочный диаметр, R	38
Альтернативный типоразмер	(400R965)
Индекс нагрузки, кг	134(2120)
Индекс скорости	A8 (до 40 км/ч)
Наружный диаметр шины, мм	1570
Статический радиус, мм	730
Масса шины, кг	110
Фактическая ширина профиля	394
Давление в шине, кгс/см²	160
Параметры упаковки
Вес, кг	110
Объем, м3	1. 025000

—

—

Диск сцепления МТЗ-80 (демпфер на пружинках)
«Усиленный»
70-1601130-А3

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 4,1 кг.

Диск сцепления МТЗ-80 (демпфер на ках)
70-1601130

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 3,7 кг.

-80 75-1604040 6

вес — 3,8 кг.

-6 ( )
45-1604040 4

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 3,7 кг.

-6
45-1604040 3-1

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 3,2 кг.

-6
( )
45-1604050 6

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 3,6 кг.

-6
45-1604050

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 3,4 кг.

-75 ( -41)
52.21.000-70

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 4,6 кг.

-75 ( -41)
01-21 6

Групповая
упаковка по 8 шт.

вес — 3,0кг.

-75 ( -18,20,22)
52.21.000

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 4,7 кг.

-75 ( -14)
14-216-2

Групповая
упаковка по 10 шт.

вес — 3,0 кг.

-40
25-1601130-

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 2,8 кг.

-40
25-1601160-2

вес — 1,4 кг.

-60
25-1601130-

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 2,8 кг.

-25
25.21.025-

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 1,8 кг.

-16
14.21.021-2

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 1,9 кг.

-01
01-21

вес — 5,4 кг.

-130, 170
18-14-135

вес — 6,3 кг.

44-4-1-1-2

Групповая
упаковка по 10 шт.

вес — 3,0 кг.

Индивидуальная
упаковка

Групповая
упаковка по 3 шт.

вес — 6,9 кг.

-150
150.21.024-2

-150
150.21.024-3

Индивидуальная
упаковка

Групповая
упаковка по 3 шт.

вес — 7,1 кг.

-150
172.21.024

вес — 9,5 кг.

/
-238
182-1601130

вес — 9,6 кг.

/
-238
184-1601130

вес — 9,6 кг.

/ ()
238-1601130

Индивидуальная
упаковка

вес — 4,1 кг.

/
14-1601130

Индивидуальная
упаковка

Групповая
упаковка по 5 шт.

вес — 5,2 кг.

/ -53
53-1601130-01

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 3,0 кг.

/ -130
( )
130-1601130-7

вес — 3,8 кг.

/ -130
( )
130-1601130-8

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 4,0 кг.

/ -130
( )
130-1601130-6

Индивидуальная
упаковка

Групповая
упаковка по 6 шт.

вес — 3,9 кг.

/
-238
182-1601130

вес — 9,6 кг.

технические характеристики, МТЗ, Беларусь, запчасти, установка, схема гидросистемы, одноковшовый бульдозер, масса, отзывы

Что такое куриный трактор и как я узнал об этой идее.

Одним из источников вдохновения и новых знаний по пермакультуре для меня стал сайт Permacultutre Research Institute, поддерживаемый, в том числе, Джефом Лотоном (Geoff Lawton) и его командой. Информация на сайте и рассылка, к сожалению, только на английском языке. Но лучшие материалы, практики и приемы, так или иначе, переводятся и появляются и на русском языке. Очередная статья была посвящена куриным тракторам. Также на эту тему есть множество видео на Youtube — как на русском, так и на английском. Сделайте поиск по «Куриный трактор» или «Chicken tractor«.

Какую выбрать модель.

Изначально мой выбор остановился на вот этой модели.

Меня привлекла продуманность и основательность конструкции — достаточно пространства, чтобы гулять курам днем и есть где спать ночью. Куры могут спрятаться от дождя или ветра. Удобные отсеки, в которых куры могут нести яйца. С помощью открывающейся крышки — легко осматривать, собирать яйца, обновлять соломенную подстилку. Остальные дверцы облегчают другие процедуры по обслуживанию — удобно собирать помет, обновлять корм и питье. Также легко выгонять и загонять кур на прогулку если необходимо, например, переставить трактор. После сезона использования — я решил немного модифицировать конструкцию, но обо всем по-порядку.

Модельный ряд

Из модельного ряда можно выделить:

1. Модификация ЮМЗ-6Л. Прототипом данной модели является трактор МТЗ-50.
2. ЮМЗ-6АК. Трактор отличался кабиной с улучшенной обзорностью. Установка ВОМ на ЮМЗ значительно расширила функционал навесного оборудования.
3. Модель ЮМЗ-6АЛ. Трактор обладал регулируемой рулевой рейкой, доработанной тормозной системой, обновленной приборной панелью и видоизмененным капотом.
4. Модификация экскаватора ЮМЗ-6КЛ. Модель 6КЛ представлена в промышленном исполнении. На тракторе установлены стандартные блоки крепления бульдозерной и экскаваторной оснастки, гидравлика и гидросистема значительно усилены.

Помимо советских модификаций, существует еще модель Volvo BM-700. В 1974 году СССР продал Швеции проектную документацию на ЮМЗ-6, где разработали улучшенную версию трактора для внутреннего рынка.

В дальнейшем, после трактора ЮМЗ-6КЛ, развитие модельного ряда продолжили модернизированные и современные модели: ЗТМ-60 (с 1993 года), ЗТМ-82Л (с 1994 года), ЮМЗ-8271/8280 (с 1998 года), ЮМЗ-10280 (с 2000 года), ЮМЗ-8070/8080 (с 2003 года).

Самый распространенный ЮМЗ экскаватор — ЭО 2621А. Эту модель и сегодня можно встретить на любой строительной площадке.

Чертежи и размеры. Как рассчитать емкость.

Уже не помню где читал, но при плотности 3-4 куры на квадратный метр они чувствуют себя вполне комфортно. В моем случае получилось на 7 кур и петуха — почти 4 квадратных метров. Еще один фактор, который нужно учесть — длина насеста и высота от насеста до потолка. 15 сантиметров длины насеста на курицу — этого вполне достаточно. В прохладные ночи — они прижимаются к друг-другу намного плотнее. А вот с высотой от насеста до потолка не все так однозначно. В моей конструкции куры ночевали на насесте всегда — все отлично. А вот Петя, отказался забираться на насест и устраивался спать на соломе в одном из отсеков для носки яиц. Не хватало ему высоты или по другим причинам — я так пока и не разобрался. Что касается высоты той части, где куры гуляют днем по земле — 50 см высоты для кур хватало вполне. А вот для моего крупного петуха — такой высоты оказалось маловато. Когда я его выпускал погулять из трактора — он с радостью вытягивал шею и распрямлял крылья, разминался. В итоге для петуха нужно больше высоты — 65-70 см. Как я планирую решить этот вопрос — в моей модифицированной версии ниже.

Исходя из соображений и расчетов выше, вы можете скорректировать размеры своей конструкции. Можно еще подогнать, например, ширину трактора к ширине грядки или учесть ограничения ширины в узких местах вашего участка при перемещении. Что касается увеличения размеров хочу рассказать об ошибке, которую совершил я. У меня были готовые доски от опалубки длиной 1,5 метра вместо требуемых 1,2 метра. И я решил сделать конструкцию пошире и добавить еще один отсек, где могут нестись курицы. В итоге конструкция стала тяжелее и менее мобильна. Если у вас много кур и вам нужно обрабатывать большие площади — лучше сделать несколько небольших, но мобильных конструкций, которые легко сможет двигать один человек.

К тому же, большее количество отсеков оказалось не нужно — куры неслись в одном отсеке и соблюдали очередность. Редко я находил яйца во втором отсеке. Третий отсек, по факту, оказался невостребованным.

Приступаем к сборке каркаса.

Итак, габаритные размеры основания трактора: длина — 2675 мм (2 метра и 67,5 см), ширина — 1200 мм, высота — 500 мм. Каркас собирается из досок 100х25 мм.Снизу две длинные доски 2625 мм. Обратите внимание, что в верхней части доски чуть короче — 2600 мм. Нижняя поперечная сечением 50х25 мм, длиной 1150 мм — ставится и крепится враспор на расстоянии примерно 1 метр от стороны с ручками. Важно! Обратите внимание на последовательность крепления верхнего угла с ручками — именно такой способ стыковки досок обеспечивает достаточную прочность конструкции — т.к. при перемещении трактора вы тянете-толкаете за ручки, конструкция должна выдерживать такую нагрузку. . Этим и объясняется, почему продольные верхние доски короче нижних на 25 мм — на ширину дополнительной доски. Боковые дверцы собираются из брусков 25х25 мм — их уже можно собрать по фактическим размерам, в зависимости от места крепления вертикальной стойки. Я эти дверки сразу не сделал — потом испытывал некоторые сложности с доступом внутрь каркаса и при загоне кур в курятник после прогулок.

Стоит отметить, что собирать конструкцию лучше сразу на месте будущего использования — на далекие расстояния передвигать тяжело, особенно если пока колеса не приделали и земля неровная.

Особенности

— синхронизированная коробка передач; — с планетарно — цилиндрическими редукторами, повышенной несущей способности; — полное капотирование; — дизель по выбросам вредных веществ соответствует экологическим требованиям ступени Stage II; -стеклопластиковая облицовка;

• Технические характеристики
• Варианты исполнения

Двигатель:

Тип	дизель с турбонаддувом, с непосредственным впрыском топлива, оснащен интеркуллером
Модель	Д 245.5S2
Мощность, кВт(л.с.)	70(94,5)
Номинальная частота вращения, об/мин	1 800
Количество цилиндров	4
Диаметр цилиндров/ход поршня, мм	110Х125
Рабочий объем, л	4,75
Максимальный крутящий момент, Н*м	464
Коэффициент запаса крутящего момента	15
Удельный расход топлива, гр/кВт*Час
Емкость топливного бака, л	130

Трансмиссия:

Муфта сцепления	фрикционная сухая однодисковая, с тангенциальной подвеской нажимного диска
Коробка передач	синхронизированная двухдиапазонная
Число передач, вперед/назад	14/4
Скорость движения,вперед/назад, км/ч:	2,0 — 28,8/4,2-9,5
Задний ВОМ:
независимый I, об/мин	540
независимый II, об/мин	1 000
синхронный I, об/мин	3,2

Размеры и масса:

Общая длина, мм	4 060
Ширина, мм	1 970
Высота, мм	2 850
База трактора, мм	2 450
Колея, мм:
по передним колесам	1420-1970
по задним колесам	1500-1600; 1800-2100
Агротехнический просвет, мм	510
Наименьший радиус поворота, м	4,5
Масса эксплуатационная, кг	4 150
Масса в состоянии отгрузки, кг	4 150
Масса максимально допустимая, кг	7 000
Максимальная глубина преодолеваемого брода, мм	0,85
Размеры шин:
передних колес	360/70R24
задних колес	18,4R34

Гидронавесная система:

Раздельно-агрегатная с силовым регулятором, обеспечивающая возможность силового, позиционного и высотного регулирования

Грузоподъемность на оси,кг	3 200
Максимальное давление, МПа	20
Производительность насоса, л/мин	45
Емкость гидросистемы, л	28,5

Тормоза:

Рабочие и стояночные-дисковые, сухие. Привод тормозов прицепов-пневматический, сблокированный с управлением тормозами трактора.

Рулевое управление:

Гидрообъемное. Гидроцилиндр в рулевой трапеции (насос — дозатор)

Передний ведущий мост:

Портального типа, с планетарно — цилиндрическими редукторами, с самоблокирующимся дифференциалом, с тремя режимами работы: включен, включен принудительно, включается автоматически при буксовании задних колес.

Электрооборудование:

Генератор мощностью 1150 Вт с выпрямленным напряжением 14В, пусковая система со стартером 12 В.

Кабина:

Комфортабельная, с фильтрацией воздуха, подаваемого вентиляторами, с системой подогрева, с открывающимися боковыми окнами, задним стеклом и люком крыши, с электрическими стеклоочистителями стекол и омывателем переднего стекла

Комплектация:

Рабочие фары. Три пары выводов гидросистемы. Механическая фиксация задней навески. Поперечина прицепного устройства (ТСУ-1). ЗиП

По заказу:

Кондиционер (СПЛИТ система с подкапотным конденсатором, СПЛИТ система с крышным конденсаторным блоком КБ-3). Грузы балластные передние и задние. Комплект для сдваивания (проставки и колеса). Предпусковой подогреватель двигателя. Сцепка СА-1 (Угольник)

Вал Карданный
Генератор	Генератор Г9635.3701-1 (14v.1150W) двухручьевый МТЗ-1025, 922.3
Двигатель	Двигатель Д-245.5S2-3530 AZJ3385(12В) (РР4M10P1i-3701) НШ-14Ж-3-04Л Г9635.3701-1 ТКР6-03.10 мтз-9523
Дифференциал
Кабина	6700-01-ТК920-060 Кабина УК в сборе МТЗ-80/82/800/900/1025
Колонка рулевая
Комбинация приборов
Коробка передач
Коробка раздаточная
Корпус гидросистемы
Корпус сцепления
Крышка привода переднего моста
Мост задний
Передний мост
Насос дозатор
Насос НШ гидросистемы
Насос НШ рулевое	НШ-14Ж-3-04Л Насос левый плоский (рулев. управл.82П,92П,1025,1221, 2022)
Насос топливный	Топливный насос (РР)4M(10P1i) 3701 MOTORPAL европривод для Д-245.5S2-1701Э (921, 922, 923)
Пневмокомпрессор	А29.05.000 Пневмокомпрессор МТЗ-80/82,1221, 1523, 2022 производительност ь — 144 л/мин
Промежуточная опора карданного вала
Распределитель
Регулятор давления пневмосистемы
Сиденье оператора
Стартер	Стартер 12 вольт 2,7кВт AZJ3385 Д-243,245 z=10зуб заменен SM81R2507-VPP 3,5 Квт
Стеклоочиститель передний
Тахоспидометр
Тормозной кран
Трансмиссия
Турбокомпрессор	ТКР 6-03.10 Турбокомпрессор (на Д245.5S2-1701Э МТЗ-921.3) Д-245.43S2
Цилиндр гидросистемы
Шестерни главной передачи в паре
Шина задняя левая	Шина 18.4R34 мод.Ф-11 (диск W16х34-3107012А) камера зад мтз-922. 3/1025
Шина задняя правая	Шина 18.4R34 мод.Ф-11 (диск W16х34-3107012А) камера зад мтз-922.3/1025
Шина передняя левая	Шина 360/70R24 Бел-89 (диск W12х24-3101020-01)
Шина передняя правая	Шина 360/70R24 Бел-89 (диск W12х24-3101020-01)
Щиток приборов

Лесенка.

Осталось накрыть каркас сеткой. Для боковин я использовал металлическую штрек-сетку для штукатурки стен. Сверху — пластмассовая садовая сетка.

.

Сетка легко крепится к дереву строительным степлером. Сверху защита нужна от хищных птиц — у нас над полем всегда кружат несколько крупных птиц. Это особенно важно, если вы планируете ещё и цыплят выращивать — они могут оказаться легкой добычей без должной защиты сверху. После того, как конструкция собрана, уже можно приступать к заселению. На колеса трактор я поставил где-то через месяц. Без колес передвигал, но с трудом. Купил два рым-болта большого диаметра, на базе приема металлолома купил за копейки трубу подходящей длины и диаметра — получилась ось.

В гараже нашел пару подходящих колес. После сборки — процесс перемещения трактора сильно облегчился.

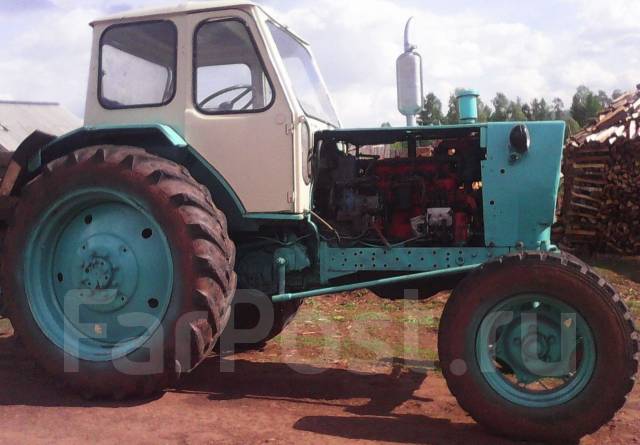

Как устроен трактор

Компоновка модели трактора ЮМЗ-6 является классической для транспортных средств подобного класса с колесной формулой 4х2. Опорной частью техники является особым образом обустроенная полурама. Она формируется из поперечного бруса и продольных лонжеронов. На такой опорной раме установлены картеры муфты сцепления и коробки переключения передач.

Схема переднего моста трактора ЮМЗ-6

Спереди трактора при помощи шарнирного соединения закреплен передний мост с управляемыми колесами. Их движение возможно благодаря наличию в конструкции цапф. В задней части транспортное средство опирается на рукава полуосей, которые жестко соединены с корпусом коробки передач. Такие конструктивные особенности модели ЮМЗ-6 обеспечивают простоту ее управления и надежность в эксплуатации. Привод этого трактора постоянный, осуществляется на задние колеса.

Особенностью транспортного средства является наличие пневматических шин низкого давления. Они имеют отличные грунтозацепы, что обеспечивает отличную проходимость в любых условиях. Колеса трактора имеют разный диаметр, что является отличным техническим решением.

Безопасность

На одном форуме прочитал, что для защиты от хищников можно по полу пустить металлическую сетку — курам не мешает, от подкопа защищает. Для меня защита от хищников вопрос актуальный. Прошлым летом у соседей в одну лунную ночь хорь передушил всех кур. К тому же встречал лису зимой прямо на дороге. Я снизу также закрепил металлическую штрек-сетку с мелкой ячейкой. Но через пару дней наблюдений — отказался от этой идеи. Куры не могут лапами раскапывать землю — а это то, что мне требуется — качественная очистка почвы от сорняков, корешков и семян, взрыхление верхнего слоя земли, заделывание помета. В итоге я разрезал сетку снизу посередине по длине и отогнул края в стороны. Чтобы прижать легкую сетку к земле и не наступить самому голой пяткой — прикрыл пластами прессованной соломы. Получилась защита от подкопа, но снаружи курятника — длина подкопа в таком случае требуется около 40-50 сантиметров. Такое решение несколько усложнило процесс передвижения курятника, но не критично.

Что я планирую доработать.

1. Для меня стало очевидно, что для петуха высоты курятника в 50 см мало — буду немного менять конструкцию.

.

Такая конструкция родилась как доработка к уже существующему трактору. Если делать с нуля — можно чуть упростить конструкцию — сразу сделать наклонные длинные стойки. Изменение геометрии каркаса потребует перетянуть сетку. 2. Металлическая штрек-сетка по бокам за сезон сильно поизносилась и кое-где порвалась. Пару раз куры прорвали уже имеющиеся прорехи и отправились свободно гулять по участку. 3. Нужно чуть ниже установить колеса — после дождя на небольших неровностях край каркаса цепляет землю и ком земли быстро забивает щель, мешает катиться колесам. Также нужно закрепить рым-болты надежнее — поставить деревянные проставки в местах крепления — существующее соединение немного разболталось. 4. Все-таки сделаю боковые нижние дверки в каркасе.

Видео-обзор того, что получилось — можно посмотреть здесь.

Опыт использования

Итак, после заселения курятника — работа закипела! Каждую неделю я переставлял куриный трактор на новое место. Земля за это время была начисто освобождена от зелени — все было склевано. На земле довольно равномерно был распределен куриный помет и остатки корма. С помощью мотыги типа Стриж я рыхлил землю на глубину 5-7 сантиметров, разбрасывал семена сидератов, разравнивал граблями при этом заделывая помет и семена на небольшую глубину в почву. Сверху накрывал слоем соломы в качестве мульчи. Во время сильных ветров сверху еще накидывал сосновый лапник, чтобы не раздувало солому. На всю процедуру передвижения и обработки почвы у меня уходило порядка 40-60 минут. Через неделю — дружные всходы сидератов уже радовали глаз, заметно опережая в росте сорняки. А куры уже приступали к обработке очередного участка.

Стоит отметить, что в первые две-три недели я не рыхлил почву, а просто разбрасывал семена, прикрывая соломой. Такой подход показал неубедительные результаты. Во-первых семена сидератов не имея сцепления с почвой прорастают плохо, во-вторых оставшиеся в почве семена и корни сорняков очень быстро отвоевывают расчищенную территорию, удобренную пометом. Поэтому я принял решение дополнительно рыхлить и получил в итоге то, что ожидал. После дождя, кстати, работать проще — земля не твердая и сухая, а более пластичная. После окончания сезона и моего отъезда — куры перекочевали к соседям, у которых есть теплый сарай для содержания животных.

Силовой агрегат, трансмиссия и гидравлика

Силовые агрегаты экскаваторов ЮМЗ представлены четырехтактными двигателями. Из них можно выделить:

• двигатель Д-65 с установленной мощностью 60 лошадиных сил, дополнительно к двигателю устанавливался стартерный агрегат;
• двигатель Д-242-71 мощностью 71 лошадиная сила.

Объем двигателя Д-65 составляет 4,95 л. Объем двигателя Д-242-71 — 4,75 л. Технические характеристики силовых агрегатов регламентируют скорость вращения коленчатого вала, которая составляет 1 800 оборотов в 1 минуту.

Экскаватор ЮМЗ имеет 5-ти ступенчатую коробку передач, которая оборудована сухой муфтой сцепления. Вал привода и вал отбора мощности соединены между собой. Детали коробки смазываются разбрызгиванием масла. Управление коробкой выполняется с помощью рычага включения передачи и рычага блокировки. Технические характеристики трансмиссии гарантируют скорость 24,5 км/ч и преодоление подъемов под углом 10°.

Экскаватор ЮМЗ (петушок) погрузчик имеет гидравлическую систему агрегатного типа, которая состоит из следующих узлов:

1. Масляный БАК, который служит резервуаром для гидравлической жидкости. Расположен с левой стороны для лучшего контроля уровня масла. Это удобно для тракториста.
2. Гидрораспределитель — 2шт. Гидросхема подразумевает наличие распределителя потоков жидкости для более качественного управления экскаваторными механизмами.
3. Шестеренчатый насос. Гидравлическая схема комплектуется стандартными насосами типа НШ-71 и НШ-100. Привод насосов осуществляется через шлицевую муфту от шестерни трансмиссии. Шестерни насоса отлиты заодно с валами.
4. Гидроцилиндры. Силовые цилиндры гидравлики поднимают, опускают ковш и отвал экскаватора ЮМЗ ЭО. Цилиндры крепятся с помощью кронштейнов.
5. Трубы и шланги высокого давления необходимы для подачи масла к узлам гидравлической системы ЭО 2621.

Для лучшего управления трактор ЮМЗ 6 оборудован гидроусилителем руля. ГУР приводит в действие насос НШ-10.

Результаты

Подведем итоги за сезон нашего короткого сибирского лета — с середины мая до середины сентября. Получается 4 месяца или 18 недель. При площади моего курятника в 4 квадратных метра я получил почти 72 квадратных метра земли:

• очищенной от сорняков
• взрыхленной
• удобренной куриным пометом
• обогащенной зелеными удобрениями сидератов

При этом куры исправно неслись — по грубым расчетам за это время я собрал около 700 яиц. И конечно-же получен бесценный опыт восстановления земли после работы тяжелой техники в прошлом году и по содержанию кур. В следующем сезоне хочется еще и попробовать высидеть своих цыплят натуральным образом, без применения инкубатора. К теме восстановления плодородия земли натуральными методами также относится и мой опыт компостирования — этому будет посвящена отдельная большая статья.

Технические характеристики

Технические характеристики ЮМЗ-6 представлены в следующей таблице:

Габаритные технические характеристики
Длина: с механизмом навески без него	4165 мм 3690 мм
Ширина	1884 мм
Высота: по кабине с учетом глушителя	2660 мм 2860 мм
База	2,45 м
Регулируемая колея: передние задние колеса	от 1360 до 1860 мм от 1400 до 1800 мм
Клиренс	0,45 м
Технические весовые характеристики
Конструкционный вес трактора	3,35 т.
Эксплуатационный вес	3,895 т.
Распределение массы по осям автомобиля	1 к 2
Максимальный вес прицепа	6 т.
Максимальный вес навесного оборудования	1,15 т.
Технические характеристики двигателя
Номинальная мощность	62 л. с.
Время работы на полной заправке	минимум 10 часов
Расход топлива	183 г/(л. с.·ч)
Частота оборотов коленчатого вала	1750 об/мин.
Крутящий момент	27,5 кгс·м
Количество цилиндров	4 штуки

Гидроцилиндр рулевой ГЦ-50.25.210.000.25 трактора ЮМЗ. Рулевое управление ЮМЗ; установка дозатора, шарнир унифицированный, гидроцилиндр рулевой, вал с карданным шарниром, вал рулевого управления, шарнир правый и левый.

Рулевой механизм трактора ЮМЗ монтируется в корпусе 9 (рис. 17), который установлен с правой стороны корпуса сцепления и удерживается на нем двумя шпильками и четырьмя болтами.

Поршневой гидроцилиндр двустороннего действия для трактора ЮМЗ. Полный ход цилиндра – 210 мм.
Возможно применение данного гидроцилиндра и на другой технике. Так же возможен ремонт вашего гидроцилиндра в максимально короткие сроки, в наличии имеется все для ремонта. Стоимость зависит от выявленных дефектов и обсуждается после осмотра гидроузла.

Технические характеристики:

Наименование параметра	Параметры
Вес, кг	8
Номинальная скорость поршня, м/с	0,2
Максимальное давление, МПа	20
Номинальное давление, МПа	16
Диаметр штока, мм	25
Диаметр поршня, мм	50
Гидромеханический КПД	0,94
Максимальная скорость поршня, м/с	0,5
Ход поршня, мм	210
Расстояние между осями, мм	425
Тип креплений	Проушины
Диаметр проушины, мм	25
Сфера применения	трактора ЮМЗ-6
Каталожный номер	ГЦ-50. 25.210.000.25
Гарантия	Есть
Состояние	Новое

 Рулевой механизм тракторов ЮМЗ

Рис. 17. 1 — рулевое колесо; 2 — кнопка сигнала; 3 — рулевая колонка: 4 — червяк: 5 - регулировочные прокладки: 6 — вал сошки: 7 — продольная тяга; 8 — сошка; 9 - корпус; 10 — ролик; 11 — рулевой вал; 12 пробка заливного отверстия; 13 - вкладыш; 14 — пружина; 15 регулировочная пробка; 16-регулировочный винт; 17 шайба; 18 -гайка-колпачок; 19 -стакан подшипника

Корпус изготовлен в виде фасонной чугунной отливки. В корпусе выполнен ряд расточных отверстий, в которые входят детали рулевого механизма ЮМЗ.

Основные детали рулевого механизма (редуктора) ЮМЗ — гребневый ролик и глобоидальный червяк 4, составляют червячную пару с передаточным отношением 23, 5:1.

Внутри червяка находятся елочные шлицы, с помощью которых он насажен на подобные шлицы рулевого вала 11. Червяк опирается на два конических подшипника, установленных в расточках корпуса.

Подшипники не имеют внутреннего кольца и их ролики катятся непосредственно по коническим поверхностям червяка. Наружные обоймы подшипников зажаты в осевом направлении крышками.

Под фланец нижней крышки установлены картонные регулировочные прокладки 5, используемые для регулировки осевого зазора подшипников. Верхняя крышка - основание рулевой колонки 3, которая нижним концом запрессована в расточку крышки.

Трехгребневый ролик рулевого механизма ЮМЗ опирается на два игольчатых подшипника, которые помещены на оси, запрессованной в отверстиях прилива (головки) вала сошки.

С обеих сторон ролика расположены упорные шайбы с лысками, предотвращающими поворот шайбы относительно приливов вала сошки. Упорные шайбы предохраняют торцы ролика от износа и ограничивают осевой люфт игольчатых подшипников

Вал 6 сошки рулевого механизма (редуктора) ЮМЗ опирается с внешней стороны на втулку, запрессованную в боковую крышку, а с внутренней стороны — на цилиндрический роликовый подшипник, установленный в стакан 19. Внутреннее кольцо подшипника напрессовано в горячем виде на шейку вала сошки.

Внутренний конец вала сошки имеет кольцевую выточку, которая входит в паз регулировочного винта 10. В торце винта с обратной стороны выполнено шестигранное углубление или фрезерованный паз для специального ключа.

Регулировочный винт ввертывается в стакан роликового подшипника и удерживает вал сошки механизма рулевого управления ЮМЗ от осевых перемещений.

Он стопорится шайбой 17, которая своим усом входит в паз винта, а выемкой в штифт, запрессованный в стакан. На винт навертывается гайка 18, которая прижимает шайбу к стакану.

Регулировочным винтом можно переместить вал сошки в осевом направлении и тем самым изменить зазор между червяком и роликом, что влияет на свободный ход рулевого колеса.

Если регулировочный винт завернуть до отказа, то гребни ролика упрутся в червяк, т. е. зазора между роликом и червяком не будет.

В этом положении у нового рулевого механизма ЮМЗ ось ролика смещена относительно оси червяка на 6 мм.

Наружный конец вала сошки имеет елочные шлицы, на которых надевают сошку 8.

Для правильной установки сошки на вал механизма рулевого управления ЮМЗ на их торцах выбиты риски, совмещение которых соответствует расположению сошки на 5° вперед от вертикали при совмещении ролика с серединой червяка.

Гайкой закрепляют сошку на валу и подтягивают ее во время эксплуатации.

Для смазки деталей корпус рулевого механизма ЮМЗ заправляют трансмиссионным маслом до уровня заливного отверстия, которое закрывают пробкой 12.

Вытекание масла из корпуса предотвращают самоподжимной сальник, войлочное кольцо и картонные прокладки.

Детали рулевого управления ЮМЗ, соединяющие сошку с поворотными цапфами, составляют рулевой привод.

На нижнем конце сошки в коническом отверстии закреплен стержень шарового пальца, сфера которого размещена в продольной рулевой тяге 7.

С обеих сторон шарового пальца находятся вкладыши 13, которые прижимаются к нему сферическими выемками с помощью пружины 14, помещенной на упоре и зажатой в рулевой тяге резьбовой пробкой 15.

Подобное шаровое сочленение соединяет передний конец продольной рулевой тяги с рулевым рычагом трактора ЮМЗ. Остальные детали привода рассмотрены и показаны на рис. 18.

При повороте рулевого колеса ЮМЗ по часовой стрелке (вправо) червяк поворачивает через ролик нижний конец сошки назад.

Сошка через продольную тягу и соединенную с ней рулевую трапецию поворачивает направляющие колеса направо. Аналогично осуществляется поворот налево.

Рулевое управление тракторов ЮМЗ-6, ЮМЗ-6 АМ, ЮМЗ-6 КЛ, ЮМЗ-6 КМ отличается от рулевого ЮМЗ регулируемой рулевой колонкой (по высоте и углу наклона) и наличием гидроусилителя, выполненного в одном корпусе с рулевым механизмом.

 Схема рулевого управления с гидроусилителем руля (ГУР) тракторов ЮМЗ-6

Рис. 18. 1 — рулевая колонка; 2 — эксцентриковая втулка; 3 -корпус; 4 — рейка: 5 регулировочные прокладки; 6 — упор; 7 — палец; 8 — верхняя крышка цилиндра; 9 — шток; 10 -поршень; 11 — нижняя крышка цилиндра; 12, 27 — болты; 13 — сошка; 14 - контргайка; 15, 18 — пружины; 16 — винт; 17 — предохранительный клапан; 19, 21 — крышки; 20 — сферическая гайка; 21 золотник: 22 — корпус распределителя; 23 — плунжер, 24 — червяк; 25 — сектор; 26 — нагнетательный маслопровод; 29 — насос; 30 — всасывающий маслопровод; 31 — сливной маслопровод: 32 — бак; 33 — фильтр; 34 — дренажный маслопровод; 35 — педаль; 36 — зажим; А и Б — полости

Масляный насос гидрораспределителя установлен с левой стороны двигателя соосно с насосом гидравлической системы трактора ЮМЗ и получает вращение от распределительных шестерен двигателя.

К корпусу 22 (рис. 18) распределителя присоединен предохранительный клапан 17, предотвращающий повышение давления в гидросистеме усилителя сверх допустимого.

Предохранительный клапан регулируют на давление 8 МПа вращением винта, упирающегося в пружину, который после регулировки стопорится контргайкой.

Для улучшения стопорения и обеспечения герметичности на винт наворачивают колпачок.

Для удобства подхода оператора к сидению или при его выходе верхнюю часть рулевой колонки ЮМЗ можно отклонить, предварительно нажав на педаль 35.

При возвращении колонки в исходное положение фиксатор защелкивается автоматически.

Для изменения установки рулевого колеса ЮМЗ по высоте в пределах 120 мм необходимо отвернуть на 3-5 оборотов зажим 36, установить рулевое колесо в удобное для оператора положение и завернуть зажим до стопорения рулевого вала.

Тракторы ЮМЗ-8070, ЮМЗ-8280 оборудованы ГОРУ с автономной гидравлической системой с рабочим объемом масла 5,5 л.

Принципы работы гидроусилителя и ГОРУ аналогичны тракторам МТЗ-80,МТЗ-82, МТЗ-100 и МТЗ-102.

Регулировка рулевого управления тракторов ЮМЗ

Рулевое управление ЮМЗ без гидроусилителя руля (ГУР)

Нормальный свободный ход рулевого колеса ЮМЗ при прямолинейном движении трактора не должен превышать 15°.

Если он выше 30 , то необходимо отрегулировать рулевое управление.

Вначале регулируют шарнирное соединение рулевых тяг ЮМЗ и зазоры в конических подшипниках направляющих колес.

Если свободный ход рулевого колеса трактора ЮМЗ после этого остается увеличенным, проверяют осевой зазор в конических подшипниках червяка рулевого механизма.

Для этого отсоединяют продольную тягу от сошки и выводят червяк из зацепления с роликом, вращая рулевое колесо в любую сторону.

Затем покачивают вал рулевого колеса ЮМЗ в осевом направлении.

Если перемещение вала ощутимо, уменьшают зазор в конических подшипниках червяка, убирая часть регулировочных прокладок 5 из-под нижней крышки рулевого механизма.

При правильной регулировке подшипников червяка рулевое колесо должно вращаться от усилия руки.

После этого устанавливают ролик против середины червяка и, покачивая сошку, проверяют зазор между роликом и червяком.

Нормальный зазор должен быть таким, чтобы нижний конец сошки перемещался при покачивании не более чем на 0,15 мм.

Если зазор больше, то необходимо его отрегулировать.

Регулируют зацепление червяка с роликом в следующей последовательности.

Снимают рулевой механизм ЮМЗ, отвертывают гайку регулировочного винта и снимают стопорную шайбу.

Завинчивают регулировочный винт до тех пор, пока зазор в зацеплении при положении ролика против середины червяка не будет отсутствовать, а рулевое колесо поворачиваться от усилия 15-22 Н.

Затем устанавливают стопорную шайбу на место, закрепляют ее гайкой и ставят рулевой механизм на трактор.

Рулевое управление ЮМЗ с гидроусилителем рулевого управления (ГУР)

Зазор в зацеплении червяк-сектор должен соответствовать зазору на боковой поверхности шлицев червяка при среднем положении сошки 0,6-0,7 мм (угол 4-6°).

Для его регулировки отворачивают болт на 2-3 оборота и поворачивают втулку по ходу часовой стрелки для уменьшения зазора или против — для увеличения его.

После регулировки болт заворачивают.

Зазор по зубьям между сектором и рейкой должен соответствовать зазору 0,1-0,3 мм между привалочной плоскостью фланца упора 6 и корпусом 3.

Зазор устанавливают подбором регулировочных прокладок.

Для определения толщины прокладок определяют зазор между привалочными плоскостями упора и корпуса при беззазорном зацеплении рейки с сектором.

Толщина прокладок должна быть на 0,1-0,3 мм больше.

Свободный ход поворотного вала в осевом направлении регулируют винтом в корпусе рулевого механизма.

Для этого отпускают контргайку винта и заворачивают его до упора, затем отворачивают на 1/10-1/8 оборота и стопорят контргайкой.

Для нормальной работы гидроусилителя рулевого управления ГУР ЮМЗ важно правильно произвести затяжку упорных подшипников сферической гайкой.

Чрезмерное поджатие гайки может вызвать перекос золотника и увеличение усилия поворота.

Перед затяжкой гайки закрепляют распределитель на корпусе гидроусилителя руля ЮМЗ двумя болтами, предварительно подложив под головку болтов шайбы на толщину фланца крышки 19.

Затягивают гайку червяка моментом 20 Нм, отворачивают ее на 1/12-1/8 оборота до совмещения отверстия в червяке с прорезью под шплинт и шплинтуют гайку.

Затем выворачивают два болта крепления распределителя к корпусу, устанавливают крышку 19 и надежно закрепляют распределитель на гидроусилителе.

Регулировка предохранительного клапана аналогична регулировкам тракторов МТЗ-80 и МТЗ-82.

При регулировке шарниров рулевой тяги трактора ЮМЗ расшплинтовывают регулировочную пробку, завертывают до упора, а затем отвертывают ее до совпадения паза пробки с отверстиями под шплинт в тяге и шплинтуют.

При регулировке шарниров поперечной и толкающей рулевых тяг ЮМЗ расшплинтовывают регулировочную пробку, затем завертывают ее так, чтобы, шаровой палец, проворачивался во вкладышах при приложении момента 3-7 Нм.

Регулировка рулевого управления тракторов ЮМЗ-8070, ЮМЗ-8280

Масло в системе ГОРУ трактора ЮМЗ необходимо менять при сезонном техническом обслуживании, а если система заправлена внесезонным маслом, через каждые 1000 моточасов работы двигателя.

Фильтрующий элемент ГОРУ необходимо менять через каждые 500 часов работы трактора.

 Замена масла в ГОРУ тракторов ЮМЗ-8070, ЮМЗ-8280

Рис. 19. 1 — крышка; 2 — бак; 3 — сливная пробка; 4, 7 — маслопроводы; 5 — болты; 6 - фильтр

Для замены масла и фильтрующего элемента необходимо выполнить следующее:

— повернуть рулевое колесо в крайнее правое положение до упора;
— снять крышку 1 (рис. 19), отвернуть пробку 3 и слить масло из бака 2;
— отсоединить два болта 5 крепления фильтра к кронштейну и снять фильтр;
— отвернуть оставшиеся два болта, крепления фильтра к кронштейну, и снять крышку;
— вынуть из корпуса фильтрующий элемент с перепускным клапаном.

Вращать корпус перепускного клапана по резьбе запрещается, так как при этом нарушится его регулировка;

— промыть корпус фильтра и перепускной клапан, заменить фильтрующий элемент;
— собрать и установить фильтр на трактор ЮМЗ-8070, ЮМЗ-8280, подсоединить к нему маслопроводы;
— залить в бак 2 масло до уровня верхней метки на масломере;
— запустить двигатель и повернуть рулевое колесо несколько раз влево и вправо до упора;
— остановить двигатель и долить масло в бак при среднем положении рулевого колеса;

Сколько весит трактор ЮМЗ 6. Описание и основные характеристики экскаватора ЮМЗ

В Советском Союзе разработка и производство сельскохозяйственной техники было централизованным. Яркий тому пример — трактор ЮМЗ-6 разработки Минского тракторного завода, производство которого впоследствии было организовано в Днепропетровске на Южмаше. Такой подход к проектированию и разработке позволил сэкономить значительные средства при внедрении модели в производство.

Колесный трактор ЮМЗ-6 относится к классу универсальных универсальных машин семейства «Беларусь». Предназначен для выполнения следующих видов работ:

1. Сельскохозяйственные работы с использованием прицепной, полунавесной и навесной техники.
2. Дорожно-строительные, лесохозяйственные и специальные работы.
3. Трактор может использоваться в качестве привода мобильных и стационарных агрегатов.
4. Транспортные операции с использованием прицепов и полуприцепов.

Специально для ЮМЗ-6 создана серия навесного оборудования, существенно расширяющая его возможности.С помощью указанных агрегатов этот трактор трансформируется в землеройную машину, бульдозер, экскаватор или погрузчик. Переоборудование может производиться как на заводе, так и в специализированных мастерских.

1. История создания трактора ЮМЗ-6

.

Первые образцы этой модели были собраны на Южном машиностроительном заводе в городе Днепропетровск в 1966 году. Прототипом описываемого трактора стал МТЗ-5, разработанный конструкторским бюро Минского тракторного завода.Данная модель выпускается на ЮМЗ с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие машине высокие рабочие характеристики.

Тракторы ЮМЗ-6 выпускаются серийно с 1970 года, последний экземпляр сошел с конвейера завода в 2001 году. В процессе производства вносились различные изменения в конструкцию; Всего было разработано четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

Конструкция трактора оказалась настолько удачной, что вызвала интерес за рубежом. В частности, в 1974 году технологическая документация была закуплена в Советском Союзе шведской компанией Volvo. На базе ЮМЗ-6 была разработана модель Volvo BM-700, выпускавшаяся с 1976 по 1982 год. Эта техника хорошо зарекомендовала себя в сложных климатических условиях Скандинавии.

Трактор ЮМЗ-6Л выпускался с 1970 по 1978 год.

Последний трактор этой серии, доработанный ЮМЗ-6АКМ-40.2, сошла с конвейера завода в 2001 году и снята с производства как морально и технически устаревшая. На смену этой модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2М. Описанный трактор выпускается более 30 лет, что говорит о значительном потенциале.

2. Общее описание и технические характеристики трактора ЮМЗ-6

.

Компоновка данной модели классическая для автомобилей этого класса с колесной формулой 4 × 2. Каркас трактора ЮМЗ-6 представляет собой полурама, состоящую из двух продольных лонжеронов и поперечной передней балки.На этой конструкции закреплены картер сцепления и коробка передач.

В передней части трактора на раме шарнирно закреплен передний мост с управляемыми колесами, вращение которых обеспечивается пальцами. Сзади машина опирается на втулки полуосей, жестко закрепленные на картере коробки передач. Эта конструкция самая простая и надежная. Привод на задние колеса осуществляется постоянным через валы главной передачи.

На тракторе установлены пневмошины низкого давления с развитыми проушинами, обеспечивающими высокую проходимость.Колеса имеют разный диаметр, размер передних шин 7,50-20 или 9,00-20; сзади — 15.5R38. Такое техническое решение типично для машин данной категории и обеспечивает им достаточно высокие технические характеристики.

Тракторы серии ЮМЗ-6 относятся к тяговому классу 1,4, что делает их востребованными в различных сферах хозяйствования. На станке установлено:

• раздельно-модульная гидросистема;
• электрооборудования с бортовой сетью 12 В;
Пневматическая система
• ;
• оборудование задней навески.

Рулевое управление трактора оборудовано гидроусилителем, поворот передних колес осуществляется трапецией через продольную тягу. Последний через карданную передачу соединен с валом трехспицевого рулевого колеса. Система рабочего тормоза — пневматическая, колодочная или дисковая с педальным управлением. Парковочный механизм приводится в действие с помощью храпового рычага.

Трактор ЮМЗ-6АЛ выпускался с 1978 по 1986 год.

2.1 Габаритно-весовые параметры

Тракторы серии ЮМЗ-6 относятся к категории среднеразмерных универсальных машин.

Основные массогабаритные характеристики станка следующие:

Габаритные размеры: Длинна. с рычажным механизмом — 4165 мм; без навесной системы — 3690 мм; ширина — 1884 мм; высота по крыше кабины — 2660 мм; вверху глушителя — 2860 мм; база — 2450 мм; колея регулируемая: передние колеса от 1360 до 1860 мм; сзади от 1400 до 1800 мм; агрономический клиренс — 450 мм. Вес станка: конструкционный без технических жидкостей — 3350 кг; в рабочем состоянии — 3895 кг; Распределение массы между осями — от 1 до 2. Допустимая масса прицепа — 6000 кг. Максимальный вес навесного оборудования не более 1150 кг.

В зависимости от модификации габаритные весовые характеристики трактора ЮМЗ-6 могут отличаться от указанных выше.Размеры машины и рациональное распределение веса обеспечивают ей отличную маневренность и проходимость. Допускается к применению на ограниченных территориях, на промышленных и сельскохозяйственных объектах, в лесах и на открытых пространствах.

2.2. Двигатель трактора ЮМЗ-6

Тракторы серии ЮМЗ-6 комплектуются дизельными силовыми агрегатами двух моделей Д65М и Д65Н, которые имеют разную конструктивную массу 525 и 540 кг соответственно. Двигатель установлен в передней части кабины и закреплен на раме резиновыми опорами.Сверху и спереди силовой агрегат закрывается капюшоном; по бокам устанавливаются съемные стальные панели. Основные технические характеристики двигателя:

Дизельный двигатель без наддува, без турбонаддува, что значительно упрощает его конструкцию и эксплуатацию. Силовой агрегат имеет систему жидкостного охлаждения с установленным спереди радиатором. Топливо подается из бака, расположенного за кабиной и защищенного от внешних воздействий стальным листом. Производитель гарантирует минимальный ресурс двигателя 10 тысяч часов до первого капитального ремонта.

2.3. Коробка передач трактора ЮМЗ-6

Тракторы серии

ЮМЗ-6 оснащены механическими коробками передач, последние предназначены для изменения передаточных чисел, обеспечения реверса и отбора мощности. Конструкция позволяет двигателю работать при неподвижном тракторе и включенном сцеплении.

Коробка передач постоянного зацепления с тремя подвижными каретками пятиступенчатая с ручным рычажным управлением. Агрегат оборудован понижающей передачей, что позволяет увеличить количество режимов вдвое.Первичный вал, установленный на роликовых подшипниках, приводит в движение вторичный вал или вал отбора мощности через систему шестерен и муфт.

Устройство коробки исключает возможность включения двух передач одновременно через специальное звено. Также предусмотрен механизм блокировки, чтобы избежать запуска двигателя, если коробка передач не находится в нейтральном положении. Смазка деталей и узлов коробки передач осуществляется маслом в картере путем частичного погружения шестерен и его разбрызгивания.

2.4. Шасси и трансмиссия трактора ЮМЗ-6

.

Универсальный колесный трактор ЮМЗ-6 оснащен надежными механизмами передачи и преобразования крутящего момента от двигателя к колесам. Шасси в составе:

• Главная муфта. Двойной, постоянно закрытый, с сухим картером, принцип действия — фрикционный. Помимо главного сцепления предусмотрен отдельный механизм сцепления привода ВОМ, управление основным и дополнительным устройствами раздельное.
• Коробка передач (см. Выше).
• Задний мост в картере, на котором установлены главная и главная передачи, между которыми находится дифференциал.

Передние колеса установлены на неподвижных осях, которые, в свою очередь, установлены на шарнирных пальцах. Балка моста телескопическая, что обеспечивает широкую смену колеи. Задние колеса установлены на полуосях на шарикоподшипниках, установленных в втулках бортовых передач. Картер моста заполнен трансмиссионным маслом, обеспечивающим смазку механизмов.

3.Кабина трактора ЮМЗ-6

Кабина трактора ЮМЗ-6 АКЛ 1992

Описываемая модель проста в эксплуатации и имеет удобное рабочее место оператора. Кабина трактора серии ЮМЗ-6 отличается прочной конструкцией, для безопасности водителя оборудована пространственной рамой. Вход через двери, расположенные по бокам.

Остекление двухуровневое с большими панорамными окнами по периметру в верхней части, а также маленькими внизу лицевой панели и обеих дверей.Есть зеркала заднего вида и дворники с электроприводом. Открытие задних и боковых окон поворотом вокруг горизонтальной оси, установленной вверху.

Кабина трактора ЮМЗ-6 смонтирована на четырех резиновых амортизаторах, опирающихся на раму в передней части и кронштейны крыльев в задней части. Здесь размещены следующие элементы:

1. Сиденье водителя регулируемое по высоте, установленное на пружинном амортизаторе.
2. Органы управления:
   1. Рулевая колонка с механизмом плавного регулирования высоты и вылета.
   2. Рычаги переключения передач, коробка передач стояночного тормоза и механизм вала отбора мощности.
   3. Педали: сцепления и тормозной системы.
3. Щиток приборов со спидометром, манометрами в масляной и пневмосистеме, индикаторами напряжения и тока. Вот блокировка запуска двигателя с помощью ключа.

Кабина оборудована большими зеркалами заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивает встроенный обогреватель с вентилятором.Имеется ящик для размещения аптечки, в базовой комплектации предусмотрены пепельница, термос для воды и специальный зажим для ее размещения. Кабина признана экспертами отличной по эргономике и удобству.

4.Система навесного оборудования трактора ЮМЗ-6

Тракторы серии ЮМЗ-6 предназначены для работы с разнообразной навесной, полунавесной и прицепной техникой. Номенклатура этих устройств разнообразна, их общее количество составляет 258 наименований.

Трактор может агрегатироваться с механизмами следующих типов:

• Сельскохозяйственный инвентарь: плуги, бороны, культиваторы, сеялки и др.
• Оборудование общего назначения: сварочные аппараты, компрессоры.
• Прицепы и полуприцепы для перевозки различных грузов, в том числе контейнеров.

Для установки вышеуказанного оборудования предусмотрен механизм навески, закрепленный на кронштейнах задней стенки коробки передач.Упомянутая система состоит из четырех звеньев с тремя шарнирами для крепления оборудования. Механизм гидравлический, что обеспечивает возможность перемещения оси подвески по вертикали на 750 мм вверх и вниз. Система агрегата оснащена следующими устройствами:

• Механизм фиксации устройства в транспортном положении.
• Тяговое устройство модели СА-1 с панелью управления, установленное в кабине.
• Вал отбора мощности имеет защитную крышку.

В задней части находятся также устройства, соединяющие гидравлическую, пневматическую и электрическую системы навесного оборудования или прицепного оборудования с бортовыми сетями. Навесной механизм позволяет оператору самостоятельно установить и подключить любое из вышеперечисленных устройств и использовать его. Это обстоятельство дает возможность значительно повысить производительность труда и отказаться от услуг подсобных рабочих.

5. Модификации трактора ЮМЗ-6

Трактор ЮМЗ-6К выпускался с 1986 по 1993 год.

Конструкторское бюро Южмаша постоянно работало над модернизацией оборудования и улучшением его эксплуатационных и экономических характеристик. Всего за историю существования модели было выпущено четыре модификации тракторов описываемой серии:

• ЮМЗ-6Л. Выпускался с 1970 по 1978 год и мало чем отличается от МТЗ-5 по конструкции. Внешний вид практически неотличим от своего собрата, за исключением округлой решетки радиатора.

• ЮМЗ-6АЛ. Сходил с конвейера с 1978 по 1986 год. В ходе модернизации были заменены приборная панель и решетка радиатора, усовершенствована тормозная система.

• ЮМЗ-6К. Выпускался с 1986 по 1993 годы. Является промышленной модификацией модели и не имеет механизма задней навески сельскохозяйственных орудий. Машина имеет элементы для крепления бульдозерного ножа и экскаваторного оборудования.
• ЮМЗ-6АК. Собирался с 1993 по 2001 год. От других моделей отличался улучшенной конструкцией кабины, большей площадью остекления и распашными окнами. Введен механизм регулировки рулевой колонки.

Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

К обозначениям указанных моделей добавлены индексы, обозначающие тип системы пуска силового агрегата: L — пуск двигателя и M — электростартер. Все вышеперечисленные модификации тракторов ЮМЗ-6 активно использовались в народном хозяйстве.Некоторые машины все еще находятся в эксплуатации, несмотря на почтенный возраст, что говорит о большом запасе прочности.

6. Особенности эксплуатации трактора ЮМЗ-6

Агропромышленные модели Южного машиностроительного завода показали себя чрезвычайно прочными и неприхотливыми. Ресурс энергоблока до первого ремонта составляет не менее 10 000 часов, а трудоемкость сменного обслуживания не превышает 0,0586 человеко-часов. При заявленном сроке службы 10 лет на данный момент на ходу есть экземпляры, которые в три, а то и в четыре раза превышают этот показатель.

За весь период эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие компоненты и механизмы:

1. Усилитель руля. Причина выхода из строя — выход из строя насоса НШ-10 или распределительного клапана.
2. Неисправность сцепления. Износ фрикционных накладок рабочего диска из-за превышения максимальных нагрузок.
3. Развитие в цилиндро-поршневой группе из-за несвоевременной замены масла или неправильного обслуживания.
4. Система подачи топлива. Распыление топлива ухудшается из-за износа форсунок.
5. Потеря упругости пружины и увеличение зазоров между деталями ГРМ.

Длительная и безотказная работа тракторов серии ЮМЗ-6 обеспечена за счет правильной обкатки, соблюдения рекомендуемых режимов работы и своевременного выполнения сервисных процедур. Производителю удалось добиться оптимального сочетания высоких технико-экономических показателей и простоты обучения и использования

7.Вывод

Тракторы ЮМЗ-6 всех модификаций, несмотря на прекращение их производства 15 лет назад, до сих пор используются в различных сферах хозяйственной и производственной деятельности. Успех конструкции подтверждается тем, что технологическая и конструкторская документация была закуплена шведской компанией Volvo. На его основе довольно долгое время разрабатывалась и выпускалась лицензионная модель.

ЮМЗ-6 — универсальный колесный трактор, предназначенный для использования в сельском хозяйстве и промышленности.Модель выпускалась с 1966 по 2001 год на мощностях Южного машиностроительного завода. За это время она получила ряд улучшений, каждое из которых существенно отличалось от предыдущего. Сегодня мы рассмотрим устройство и технические характеристики ЮМЗ-6, а также познакомимся с его модификациями.

Начало производства

Основой для создания трактора ЮМЗ-6, технические характеристики которого мы рассматриваем сегодня, стал МТЗ-5, выпускавшийся на мощностях завода ЮМЗ до 1958 года.ЮМЗ-6 был больше похож на МТЗ-5, чем на его преемника МТЗ-50. Модель была выпущена в 1966 году. Вскоре она стала настоящей легендой. Дело в том, что в те времена страна остро нуждалась в освоении целины, и ЮМЗ-6 отлично справился с этой задачей.

Сильные стороны

Высокое качество трактора обусловлено тем, что завод ЮМЗ изначально создавался как центр военно-космических исследований. Всего за два года было выпущено 100 тысяч экземпляров автомобиля.Высокие эксплуатационные и технические характеристики ЮМЗ-6 вкупе с простотой конструкции сделали трактор настоящим фаворитом советских хозяйственников, строителей, промышленников и коммунальщиков.

Тракторное устройство

Каркас модели был представлен двумя швеллерами, закрепленными между собой перекладиной или рамой. Силовая установка, коробка передач, задний мост и всякие вспомогательные системы. Шасси трактора было представлено жесткой подвеской переднего моста.Он отличался простым механизмом управления и контроля сил передачи и использованием проточной муфты. Благодаря высокому центру тяжести трактор мог преодолевать уклон, угол наклона которого не превышал 10 градусов. Однако, как показала практика, он чувствовал себя уверенно даже на более крутых спусках.

Технические характеристики ЮМЗ-6 первой серии были весьма скудными по сравнению с последующими моделями. Так, в первых версиях агрегат гидросистемы трактора был лишен устройств автоматики.Автомобиль оснащался колесами с камерами пониженного давления. Ширина колеи могла регулироваться от 1,4 до 1,8 метра. Разнообразие навесного оборудования позволяло использовать трактор ЮМЗ-6 для выполнения самых разных работ. При этом, благодаря своей высокой мощности, он мог выполнять несколько операций одновременно.

Рулевое управление автомобиля оборудовано гидроусилителем. В более поздних версиях даже появилась возможность регулировать рулевую колонку в нескольких плоскостях. Кабина автомобиля имела шумо- и виброизоляцию.Для вентиляции кабины оборудовали верхним и боковыми окнами. Удобное расположение приборной панели и хороший обзор сделали работу оператора максимально эффективной. Эксплуатационные и технические характеристики ЮМЗ-6 позволяют ему по сей день оставаться одной из самых надежных моделей своего класса. На рынке можно найти широкий ассортимент запчастей для этого трактора, поэтому его ремонт не проблема.

Модель оснащалась одним из двух 4-х тактных дизельных двигателей: Д-65 или Д-242-71.Первый из них был более мощным (60 л.с. против 44,5 л.с.) и устанавливался на более поздних версиях трактора. Двигатель запускался с помощью электростартера или стартера. Помимо самого мотора, в силовую установку трактора входили системы: питания, подачи воздуха и смазки.

Итак, основные параметры трактора:

1. Класс тяги — 1,4.
2. Удельный расход топлива около 250 г / кВтч в час.
3. Масса — 3,2 тонны.
4. Максимальная скорость 24,5 км / ч.
5. Максимальный уклон 10 градусов.
6. Размеры: 4140/1884/2750 мм.
7. Колесная база 2450 мм.
8. Клиренс — 450 мм.
9. Радиус поворота 5 метров.

Модернизация

Модельный ряд трактора ЮМЗ-6, технические характеристики которого постоянно совершенствовались, был представлен четырьмя модификациями:

1. ЮМЗ-6Л. Дебютная серия трактора, большинство конструктивных решений которого сильно напоминало модель МТЗ-5.Модели этой серии имели округлую решетку радиатора. Из-за этой особенности трактор часто путали с первыми вариантами МТЗ-50.
2. ЮМЗ-6АЛ. Эта серия отличалась от предыдущей такими особенностями: возможностью регулировки рулевой колонки, прямоугольной конфигурацией капота, измененной приборной панелью, модернизированными тормозами.
3. ЮМЗ-6К. Это промышленный вариант трактора ЮМЗ-6, получивший навесное оборудование для экскаваторной и бульдозерной техники. Именно эту модель подразумевают, когда говорят: «Экскаватор ЮМЗ-6».Технические характеристики трактора отличаются, прежде всего, отсутствием задней навески. Позже модель перепроектировали под сельскохозяйственную машину, но у владельцев до сих пор остается много промышленных экземпляров.
4. ЮМЗ-6АК. Эта версия выпускается с 1978 года. Отличается повышенной обзорностью кабины (напоминает кабину трактора МТЗ-80) и модернизированной гидросистемой, оснащенной силовыми и позиционными регуляторами.

Следует отметить, что в названии тракторов также можно встретить буквы «М» или «Л».Например, последняя версия может называться ЮМЗ-6АКЛ. Технические характеристики моделей с такими показателями различаются только типом пуска мотора. Буква «M» обозначает электростартер, а «L» обозначает пуск двигателя.

Рыночные позиции

На сегодняшний день трактор МТЗ-6, технические характеристики которого мы рассмотрели, в зависимости от года выпуска и состояния стоит от 1,7 до 5 тысяч долларов. Более того, он намного дешевле многих конкурентов.Модели МТЗ-50 и МТЗ-80 являются аналогами и основными конкурентами ЮМЗ-6, поскольку производились на базе одного и того же трактора — МТЗ-5. Поэтому на рынке можно найти множество сменных частей к этим тракторам.

Колесный трактор ЮМЗ 6 — легендарная модель Советского Союза, созданная для обработки полей и заслуженная мировая известность.

Тракторы этой марки не выпускаются с 2001 года, но до сих пор успешно служат на многих сельскохозяйственных предприятиях.История создания модели, ее характеристики, преимущества и предназначение.

История

Выпуск первой модели трактора начался в 1966 году на Южном машиностроительном заводе в Днепропетровске. Завод начали строить в 1944 году как автомобильный, но позже его профиль был изменен, и с 1951 года он стал производить межконтинентальные ракеты и другую военную технику.

Первая модификация трактора — ЮМЗ 6Л была разработана Минским транспортным заводом на базе МТЗ 5, была очень похожа на оригинал и имела алый цвет.Идея перенести производство оборудования с МТЗ на Южмаш была экономически выгодной и позволила снизить стоимость готовой машины. В процессе производства (с 1966 по 2001 год) было создано несколько модификаций таких тракторов, на их базе создан экскаватор.

Популярность модели заинтересовала шведскую компанию VOLVO, и в 1974 году СССР продал им техническую документацию на трактор. На основании технической документации Volvo выпустила тракторы BM70 собственной марки.

ЮМЗ 6 — универсальная колесная машина, предназначенная для решения следующих задач:

• для помощи в сельском хозяйстве. К нему можно прикрепить навесное и полунавесное оборудование, которое помогает вспахивать землю;
• в дорожном строительстве для рытья траншей ковшом;
• может использоваться для перевозки различных мобильных единиц;
• используется для выполнения транспортных операций с прицепами и полуприцепами;
• оборудование спроектировано таким образом, что может работать при температуре от -40 до + 40 ° C.

Специально для трактора создан ряд навесного оборудования, с помощью которого оборудование легко трансформируется в землеройную машину, экскаватор или бульдозер.

Описание и технические параметры модели

.

Конструкция: полурама, к которой крепятся передний мост, дизельный двигатель и сцепление. К задней части рамы прикреплена кабина управления, с которой водитель управляет агрегатом.

Тип двигателя	D65 N или D65 M
Модификации	6A, L, AL, AKL, AKM
Максимальная рабочая скорость	11 км / ч
Максимальная скорость движения	24.5 км / ч
Максимальная скорость назад	5,7 км / ч
Радиус поворота	5 м
Мощность двигателя	45,5 кВт
Объем двигателя	4,94 л
Мощность двигателя	60 л / с
Размеры двигателя	4065х1884х2730 мм (д / ш / в)
Масса	3400 кг
Тормоза	дисковые заднеприводные
Объем топливного бака	90 л
Количество передач	6
Расход топлива	4 л / час
Сцепление	двухпоточный

Основные модификации

Модификации моделей: 6КЛ, 6М, 6А, 6К, 6КЛ.Рассмотрим каждую из них:

1. ЮМЗ 6КЛ. Это самая первая модификация, выпускавшаяся с 1966 по 1978 год. Устройство было идентично МТЗ 5;
2. 6 М. Вместе с моделью 6L параллельно вышла модель 6М, главной особенностью которой был запуск двигателя с помощью электростартера;
3. ЮМЗ 6 эт. Основные изменения 6 AL по сравнению с моделью L — изменение тормозной системы, модернизация панели приборов и добавление возможности регулировки рулевой колонки по углам наклона.Модификация выпускалась с 1978 по 1986 год. Класс 6А — промышленный вариант, который был доступен для крепления навесного оборудования.
4. 6 AKL — модификация выпускалась с 1991 по 2001 год. Она имела увеличенную кабину (на что указывает буква «К» в названии модели), а также добавлялась возможность автоматического управления гидравликой;
5. АКМ — отличия трактора ЮМЗ 6 АКМ от 6 АКЛ в том, что он запускался не от пускового двигателя, а от электростартера;
Экскаватор
6. ЮМЗ 6 — трактор данной модификации, изготовленный из специального ковша для землеройных работ.

Преимущества

• Надежность. Этот трактор не выпускается более десяти лет, но до сих пор его можно встретить на сельскохозяйственных предприятиях страны.
• Универсальность. Возможность крепления различного навесного оборудования для работы в строительстве, сельском хозяйстве и дорожном строительстве.
• Возможность работы в суровых климатических условиях.
• Плавный ход.
• Легкость разборки двигателя в ремонт.
• Простой дизайн и доступные запчасти.

недостатки

1. Низкие обороты двигателя.
2. Двигатель не приспособлен для продолжительной работы без нагрузки (закоксовывание).
3. Скорость взлета коробки передач.
4. Утечка масла.

Автомобиль ЮМЗ 6 — легендарная колесная модель СССР, выпуск которой прекратился в 2001 году. На смену ему пришла обновленная модель МТЗ 1221. Спустя 15 лет после последнего выпуска в деревнях все еще можно встретить такие же старые. трактор (чаще всего это модификации АЛ и АКЛ), что говорит о его надежности и долговечности.

Наименьший радиус поворота в середине колеи внешнего переднего колеса при торможении внутреннего заднего колеса, м — 5,0

Масса буксируемого прицепа с грузом, кг — 6000

Конструкционная масса, кг — 3400

Углы подъема (спуска) без прицепа, град — 20

Глубина преодолеваемого брода, м — 0,8

Дизель трактора ЮМЗ-6

Двигатель Д-65

Мощность, кВт — 45,6

Номинальная частота вращения коленчатого вала, не менее — 1750

Количество цилиндров — 4

Диаметр цилиндра, мм — 110

Ход поршня, мм — 130

Степень сжатия (расчетная) — 17.3

Рабочий объем цилиндров, л — 4,94

Порядок цилиндров — 1-3-4-2

Удельный расход топлива, г / кВт · ч — 245

Воздухоочиститель — комбинированный, с сухим центробежным и масляным инерционным контактная воздухоочистка

Сухая масса двигателя ЮМЗ (дизель), кг — 540

Коробка передач ЮМЗ-6

Муфта ЮМЗ — сухая, фрикционная, двухпоточная, постоянно замкнутого типа.

Коробка передач ЮМЗ механическая, десятиступенчатая, с понижающей передачей или механическая, десятиступенчатая, с синхронизаторами.

Дифференциал заднего моста ЮМЗ — конический с двумя сателлитами, открытого типа.

Шасси и системы управления ЮМЗ-6

Шины, дюймы:

Передние — 7,5-20

Задние — 15,5Р-38

Тормоза ЮМЗ — дисковые, сухие, с механическим приводом

Рулевое управление ЮМЗ — механическое, с гидроусилителем

Навесная система трактора ЮМЗ-6

Способы регулировки положения навесного орудия — высотная, с механическим корректором веса сцепки

Гидравлический насос ЮМЗ — НШ42У-3-Л

Распределитель ЮМЗ — Р80-3 / 1-222

Максимальное давление жидкости в гидросистеме, МПа — 14

Вал отбора мощности ВОМ ЮМЗ-6

Тип привода — полунезависимый двухскоростной

Частота вращения (при номинальная частота вращения коленчатого вала дизеля), мин — 551 (1000)

Трактор ЮМЗ-6КЛ, сошедший с конвейера в 1956 году, был легендой большой страны в тяжелые годы освоения целины и космоса.Южный машиностроительный завод имени В.И. ЯВЛЯЮСЬ. Макарова, построенный в 1944 году в Днепропетровске как автомобиль и преобразованный в научно-производственный комплекс для военных и космических исследований. Что и говорить о качестве и надежности так называемой непрофильной продукции, тракторов, грузовиков, автобусов и троллейбусов.

Основные технические характеристики трактора

Стотысячный ЮМЗ 6КЛ сошел с конвейера в 1958 году и с тех пор пользуется заслуженной популярностью благодаря своим характеристикам и отличным техническим характеристикам.Надежность и простота конструкции обеспечивали ему признание на долгие годы. Мощность трактора составляет 65 лошадиных сил благодаря бескомпрессорной силовой установке.

Агрегат состоит из дизельного четырехтактного двигателя и системы обеспечения его работы: электропитание, смазка, подача воздуха. Двигатели, которыми может оснащаться эта модель трактора, бывают двух типов — либо D65-N с пусковым устройством, которое в народе называют «пусковой установкой», либо D65-M с электростартером ST212R1.Благодаря этим качествам максимальная скорость движения достигала 25 км / ч при снаряженной массе 3,5 тонны. Удельный расход топлива ЮМЗ 6КЛ составлял 185 л.

Основа рамы трактора — два канала, жестко связанных между собой передней штангой или рамой, на которых закреплены двигатель, коробка передач, сцепление, задний мост. В переднем отсеке корпуса раздаточной коробки находится редуктор. В задней части находится дифференциал, вал отбора мощности, регулятор тормозной системы.

Рулевое управление оборудовано гидроусилителем. Гидравлическая система представлена ​​в конструкции как отдельно смонтированный агрегат, без устройств автоматики. Колеса с шинами низкого давления, камеры снабжены клапанами для заполнения их жидкостью. Задние колеса ЮМЗ 6КЛ оснащены автоматической регулировкой колеи, показатель которой составляет 1400 — 1800 мм на квадратный метр.

Технические характеристики трактора ЮМЗ 6КЛ по ходовой части определяются конструкцией в виде жесткой подвески переднего моста, использования двух проточных муфт и простого управления передаточными силами одним рычагом.Рулевая колонка регулируется по высоте и наклону.
Центр тяжести трактора находится высоко, рекомендуемый максимальный уклон составляет всего 10 °, однако на практике устойчивость трактора доказана на более высоких склонах.

Простота — ключ к успеху

Дополнительное навесное оборудование определяет возможность использования трактора в промышленности, строительстве, на транспорте и, конечно же, в сельском хозяйстве. Трактор используется как трактор из-за его высокой тяговооруженности.Стоит отметить, что мощность трактора ЮМЗ 6КЛ позволяет комплектовать навесными комбинированными агрегатами, выполняющими сразу несколько технологических операций, в разы повышая эффективность трактора.

Благодаря жесткой, регулируемой по вертикали и горизонтали сцепке с гидравликой, гидростатическому управлению, что позволяет оперативно менять оборудование без особых трудозатрат, экономя время выполняемых работ. Благодаря достаточно комфортной кабине с шумоизоляцией, виброизоляцией, открывающимся задним и боковым окнам, хорошей обзорности и удобному расположению панели приборов повышается эффективность работы тракториста.

Трактор ЮМЗ 6КЛ, цена которого невысока по сравнению с аналогичными моделями других заводов, пригодится в сельском хозяйстве, коммунальном хозяйстве, транспортных предприятиях, на стройплощадках. Учитывая, что сегодня цена на ЮМЗ 6КЛ колеблется от 100 000 до 300 000 рублей, рентабельность эксплуатации превосходит все ожидания.

Трактор на сегодняшний день считается самой простой и надежной машиной этого класса как в эксплуатации, так и в обслуживании … Запасные части к нему всегда в наличии, их выпускают предприятия машиностроения, которые производят комплектующие и запчасти для этой модели, поскольку на его базе созданы другие тракторы и экскаваторы ЮМЗ.

До 1990 г. модели тракторов обозначались как ЮМЗ-6КЛ, с 1991 г. — ЮМЗ-6АКЛАКМ, буква «К» обозначает модернизированную кабину увеличенного размера. Есть несколько модификаций колесных тракторов. Усовершенствованы технические характеристики трактора ЮМЗ 6КЛ, изменено пусковое устройство, гидравлика, механизмы навесного оборудования, модернизирована кабина, проведены эксперименты с хвостовиками, повысив эффективность замены навесного оборудования, и, конечно же, улучшен внешний вид этого патриарха. тракторостроения.

Фото ЮМЗ 6КЛ

Тракторы серии ЮМЗ-6 — универсальная колесная техника, активно применяемая в сельском хозяйстве и промышленности. Эта техника выделяется техническими характеристиками и простотой использования. На протяжении всего своего существования он постоянно совершенствовался, что позволяло удерживать лидирующие позиции на рынке на протяжении многих лет.

Создание трактора

Первый вариант ЮМЗ-6 был создан на Южном машиностроительном заводе в Днепропетровске в 1966 году.Трактор МТЗ-5 стал прототипом этой модели. При модернизации оборудования было принято множество технических характеристик, которые обеспечили его популярность и удобство использования.

Серийное производство трактора началось в 1970 году. Оно продолжалось до 2001 года. За все это время было выпущено четыре модификации модели ЮМЗ-6, каждая из которых имела некоторые усовершенствования относительно прототипа.

Как работает трактор

Компоновка трактора модели ЮМЗ-6 классическая для автомобилей этого класса с колесной формулой 4х2.Несущая часть техники — особым образом оборудованный полукадр. Он образован поперечиной и продольными лонжеронами. На такой раме поддержки, установлены кожухи сцепления и коробки передач.

Передний мост с управляемыми колесами прикреплен к передней части трактора с помощью шарнирного сочленения. Их перемещение возможно благодаря наличию в конструкции штифтов. Сзади автомобиль опирается на гильзы полуосей, жестко соединенные с картером коробки передач.Такие конструктивные особенности моделей ЮМЗ-6 обеспечивают простоту управления и надежность в эксплуатации. Привод этого трактора постоянный, он осуществляется на задние колеса.

Особенностью автомобиля является наличие пневматических шин низкого давления. У них отличные проушины для отличной проходимости в любых условиях. Колеса трактора имеют разный диаметр, что является отличным техническим решением.

Модельное оборудование

ЮМЗ-6 относится к категории специализированных автомобилей с тяговым классом 1.4. Это делает методику востребованной в различных сферах народного хозяйства. Большая популярность модели объясняется также другими техническими особенностями или оснащением:

• гидросистема раздельно-модульного типа;
Пневматическая система
• ;
• электрооборудование 12 В;
• возможность установки навесного оборудования в задней части спецтехники.

Удобство управления трактором обеспечивается наличием гидроусилителя.Поворот передних колес возможен благодаря трапеции через продольную тягу. Тормозная система пневматическая, управляемая от педали. Относится к дисковому или обувному типу. Для активации режима парковки необходимо использовать специальный рычаг, который фиксируется в этом положении храповым механизмом.

Технические характеристики

Технические характеристики ЮМЗ-6 представлены в следующей таблице:

Габаритные размеры
Длина: с рычажным механизмом
Ширина	1884 мм
Высота: в кабине с глушителем
База	2.45 м
Регулируемая колея: передняя задние колеса	от 1360 до 1860 мм от 1400 до 1800 мм
Клиренс	0,45 м
Весовые технические характеристики
Конструкционная масса трактора	3,35 т.
Рабочий вес	3895 т.
Распределение массы по осям автомобиля	с 1 по 2
Максимальная масса прицепа	6 т.
Максимальный вес навесного оборудования	1,15 т.
Технические характеристики двигателя
Номинальная мощность	62 л. из.
Наработка при полной заправке	не менее 10 часов
Расход топлива	183 г / (л.с. ч)
Частота вращения коленчатого вала	1750 об. / Мин.
Крутящий момент	27,5 кгс м
Количество цилиндров	4 штуки

Технические характеристики двигателя

Тракторы ЮМЗ-6 комплектуются двигателями двух типов — Д65М, Д65Н.Силовой агрегат машины расположен в передней части кабины. Крепится к раме трактора резино-металлическими опорами. Двигатель прикрыт капотом, а с боков — съемными стальными панелями.

Энергоблок работает на дизельном топливе. Из-за отсутствия турбонаддува его работа значительно упрощается. Двигатель имеет систему жидкостного охлаждения и питается от бака, расположенного за кабиной. Он защищен стальным листом, предотвращающим различные негативные внешние воздействия.

Технические характеристики коробки передач

Тракторы ЮМЗ-6 имеют механическую коробку передач, обеспечивающую изменение передаточных чисел и движение заднего хода. Технические особенности модели обеспечивают работу ее двигателя в стационарном положении.

Коробка передач имеет постоянное включение и подвижные каретки. Они обеспечивают ручное управление режимом движения трактора и наличие пяти скоростных режимов … Устройство коробки передач обеспечивает одновременное включение двух передач, что возможно благодаря специальной тяге

Также есть механизм блокировки, предотвращающий незапланированный запуск двигателя.Для управления коробкой передач и другими механизмами в кабине трактора имеется рулевая колонка, соответствующие рычаги и педали.

Характеристики трансмиссии

ЮМЗ-6 оснащен надежной системой передачи крутящего момента на колеса, в которую входят следующие узлы:

• главная муфта. Двойной, фрикционный принцип действия, с сухим картером;
Коробка передач
• ;
• задний мост.

Передние колеса трактора смонтированы на неподвижных осях, которые установлены на шкворнях.Телескопическая балка моста обеспечивает изменение пути в желаемом направлении. Задние колеса установлены на полуоси на шарикоподшипниках.

Заправочные емкости экскаватора юмз 6 кл. Тракторы ЮМЗ. Обзор, характеристики, особенности применения и эксплуатации. Как работает трактор

В Советском Союзе разработка и производство сельскохозяйственной техники решались централизованно. Яркий тому пример — трактор ЮМЗ-6 разработки Минского тракторного завода, производство которого впоследствии было организовано в Днепропетровске на Южмаше.Такой подход к проектированию и разработке позволил сэкономить значительные средства при внедрении модели в производство.

Колесный трактор ЮМЗ-6 относится к классу универсальных универсальных машин семейства «Беларусь». Предназначен для выполнения следующих видов работ:

1. Сельскохозяйственные работы с использованием прицепной, полунавесной и навесной техники.
2. Дорожное строительство, лесное хозяйство и специальные виды работ.
3. Трактор может использоваться в качестве привода мобильных и стационарных агрегатов.
4. Транспортные операции с использованием прицепов и полуприцепов.

Специально для ЮМЗ-6 создана серия навесного оборудования, существенно расширяющая его возможности. С помощью указанных агрегатов этот трактор трансформируется в землеройную машину, бульдозер, экскаватор или погрузчик. Переоборудование может производиться как на заводе, так и в специализированных мастерских.

1. История создания трактора ЮМЗ-6

.

Первые образцы этой модели были собраны на Южном машиностроительном заводе в городе Днепропетровске в 1966 году.Прототипом описываемого трактора стал МТЗ-5, разработанный конструкторским бюро Минского тракторного завода … Данная модель выпускалась на ЮМЗ с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие высокую производительность трактора. машина.

Тракторы ЮМЗ-6 выпускаются серийно с 1970 года, последний экземпляр сошел с конвейера завода в 2001 году. В процессе производства вносились различные изменения в конструкцию; Всего было разработано четыре модификации.Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

Конструкция трактора оказалась настолько удачной, что им заинтересовались за рубежом. В частности, в 1974 году в Советском Союзе была закуплена технологическая документация. шведская компания Volvo. На базе ЮМЗ-6 была разработана модель Volvo BM-700, выпускавшаяся с 1976 по 1982 год. Эта техника хорошо зарекомендовала себя в сложных климатических условиях Скандинавии.

Трактор ЮМЗ-6Л выпускался с 1970 по 1978 год.

Последний трактор этой серии, доработанный ЮМЗ-6АКМ-40.2, сошел с конвейера завода в 2001 году и был снят с производства как морально и технически устаревший. На смену этой модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2М. Описанный трактор выпускается более 30 лет, что говорит о значительном потенциале.

2. Общее описание и технические характеристики трактора ЮМЗ-6

.

Компоновка данной модели классическая для автомобилей этого класса с колесной формулой 4 × 2.Каркас трактора ЮМЗ-6 представляет собой полурама, состоящую из двух продольных лонжеронов и поперечной передней балки. На этой конструкции закреплены картер сцепления и коробка передач.

В передней части трактора на раме шарнирно установлен передний мост с управляемыми колесами, вращение которых обеспечивается цапфами. Сзади машина опирается на втулки полуосей, жестко закрепленные на картере коробки передач. Эта конструкция самая простая и надежная. Привод постоянный на задние колеса через валы главной передачи.

Трактор комплектуется пневматическими шинами низкого давления с развитыми проушинами для обеспечения высокой проходимости. Колеса имеют разный диаметр, размер передних шин 7,50-20 или 9,00-20; сзади — 15.5R38. Такое техническое решение типично для машин данной категории и обеспечивает им достаточно высокие технические характеристики.

Тракторы серии ЮМЗ-6 относятся к тяговому классу 1,4, что делает их востребованными в различных сферах хозяйствования.На станке установлено:

• раздельно-модульная гидросистема;
• электрооборудования с бортовой сетью 12 В;
Пневматическая система
• ;
• оборудование задней навески.

Рулевое управление трактора оборудовано гидроусилителем, поворот передних колес осуществляется трапецией через продольную штангу. Последний через карданную передачу соединен с валом трехспицевого рулевого колеса. Система рабочих тормозов — пневматическая, колодочная или дисковая с педальным управлением.Парковочный механизм приводится в действие с помощью храпового рычага.

Трактор ЮМЗ-6АЛ выпускался с 1978 по 1986 год.

2.1 Габаритно-весовые параметры

Тракторы серии ЮМЗ-6 относятся к категории среднеразмерных универсальных машин.

Основные массогабаритные характеристики станка следующие:

Габаритные размеры: Длинна. с рычажным механизмом — 4165 мм; без навесной системы — 3690 мм; ширина — 1884 мм; высота по крыше кабины — 2660 мм; вверху глушителя — 2860 мм; база — 2450 мм; колея регулируемая: передние колеса от 1360 до 1860 мм; сзади от 1400 до 1800 мм; агрономический клиренс — 450 мм. Вес станка: конструкционный без технических жидкостей — 3350 кг; в рабочем состоянии — 3895 кг; Распределение массы между осями — от 1 до 2. Допустимая масса прицепа — 6000 кг. Максимальный вес навесного оборудования не более 1150 кг.

В зависимости от модификации габаритные весовые характеристики трактора ЮМЗ-6 могут отличаться от указанных выше.Размеры машины и рациональное распределение веса обеспечивают ей отличную маневренность и проходимость. Допускается к применению на ограниченных территориях, на промышленных и сельскохозяйственных объектах, в лесах и на открытых пространствах.

2.2. Двигатель трактора ЮМЗ-6

Тракторы серии ЮМЗ-6 комплектуются дизельными силовыми агрегатами двух моделей Д65М и Д65Н, которые имеют разную конструктивную массу 525 и 540 кг соответственно. Двигатель установлен в передней части кабины и закреплен на раме резиновыми опорами.Сверху и спереди силовой агрегат закрывается капюшоном; по бокам устанавливаются съемные стальные панели. Основные технические характеристики двигателя:

Дизельный двигатель без наддува, без турбонаддува, что значительно упрощает его конструкцию и эксплуатацию. Силовой агрегат имеет систему жидкостного охлаждения с установленным спереди радиатором. Топливо подается из бака, расположенного за кабиной и защищенного от внешних воздействий стальным листом. Производитель гарантирует минимальный ресурс двигателя 10 тысяч часов до первого капитального ремонта.

2.3. Коробка передач трактора ЮМЗ-6

Тракторы серии

ЮМЗ-6 оснащены механическими коробками передач, последние предназначены для изменения передаточных чисел, обеспечения реверсивного движения и отбора мощности. Конструкция позволяет двигателю работать при неподвижном тракторе и включенном сцеплении.

Коробка передач постоянного зацепления с тремя подвижными каретками пятиступенчатая с ручным рычажным управлением. Агрегат оборудован понижающей передачей, что позволяет увеличить количество режимов вдвое.Первичный вал, установленный на роликовых подшипниках, приводит в движение вторичный вал или вал отбора мощности через систему шестерен и муфт.

Устройство коробки исключает возможность включения двух передач одновременно через специальное звено. Также предусмотрен механизм блокировки, чтобы избежать запуска двигателя, если коробка передач не находится в нейтральном положении. Смазка деталей и узлов коробки передач осуществляется маслом в картере путем частичного погружения шестерен и его разбрызгивания.

2.4. Шасси и трансмиссия трактора ЮМЗ-6

.

Универсальный колесный трактор ЮМЗ-6 оснащен надежными механизмами передачи и преобразования крутящего момента от двигателя к колесам. Шасси в составе:

• Главная муфта. Двойной, постоянно закрытый, с сухим картером, принцип действия — фрикционный. Помимо главного сцепления, имеется отдельный механизм сцепления привода ВОМ, управление основным и дополнительным устройством раздельное.
• Коробка передач (см. Выше).
• Задний мост в картере, который имеет главную и главную передачи, между которыми находится дифференциал.

Передние колеса установлены на неподвижных осях, которые, в свою очередь, установлены на шарнирных пальцах. Балка моста телескопическая, что обеспечивает широкую смену колеи. Задние колеса установлены на полуосях на шарикоподшипниках, установленных в втулках бортовых передач. Картер моста заполнен трансмиссионным маслом, обеспечивающим смазку механизмов.

3.Кабина трактора ЮМЗ-6

Кабина трактора ЮМЗ-6 АКЛ 1992

Описываемая модель достаточно проста в эксплуатации и имеет удобное рабочее место оператора. Кабина трактора серии ЮМЗ-6 отличается прочной конструкцией; для безопасности водителя он оборудован пространственной рамой. Вход через двери, расположенные по бокам.

Остекление двухуровневое с большими панорамными окнами по периметру в верхней части, а также маленькими внизу лицевой панели и обеих дверей.Есть зеркала заднего вида и дворники с электроприводом. Открытие задних и боковых окон поворотом вокруг горизонтальной оси, установленной вверху.

Кабина трактора ЮМЗ-6 смонтирована на четырех резиновых амортизаторах, опирающихся на раму в передней части и кронштейны крыльев в задней части. Здесь размещены следующие элементы:

1. Сиденье водителя регулируемое по высоте, установленное на пружинном амортизаторе.
2. Органы управления:
   1. Рулевая колонка с механизмом плавного регулирования высоты и вылета.
   2. Рычаги переключения передач, коробка передач стояночного тормоза и механизм вала отбора мощности.
   3. Педали: сцепления и тормозная система.
3. Панель приборов со спидометром, датчиками давления в масляной и пневмосистеме, индикаторами напряжения и тока. Здесь находится замок запуска двигателя с ключом.

Кабина оборудована большими зеркалами заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивает встроенный обогреватель с вентилятором.Имеется ящик для размещения аптечки, пепельница, в базовой комплектации предусмотрен термос для воды и специальный зажим для его размещения. Кабина признана экспертами отличной по эргономике и удобству.

4.Система навесного оборудования трактора ЮМЗ-6

Тракторы серии ЮМЗ-6 предназначены для работы с разнообразной навесной, полунавесной и прицепной техникой. Номенклатура этих устройств разнообразна, их общее количество составляет 258 наименований.

Трактор может агрегатироваться с механизмами следующих типов:

• Сельскохозяйственный инвентарь: плуги, бороны, культиваторы, сеялки и др.
• Оборудование общего назначения: сварочные аппараты, компрессоры.
• Прицепы и полуприцепы перевозят разные виды грузов, в том числе контейнеры.

Для установки вышеуказанного оборудования предусмотрен механизм навески, закрепленный на кронштейнах задней стенки коробки передач. Упомянутая система состоит из четырех звеньев с тремя шарнирами для крепления оборудования.Механизм гидравлический, что обеспечивает возможность перемещения оси подвески по вертикали на 750 мм вверх и вниз. Система агрегата оснащена следующими устройствами:

• Механизм фиксации устройства в транспортном положении.
• Тяговое устройство модели СА-1 с панелью управления, установленное в кабине.
• Вал отбора мощности имеет защитную крышку.

В задней части находятся также устройства, соединяющие гидравлическую, пневматическую и электрическую системы навесного оборудования или прицепного оборудования с бортовыми сетями.Навесной механизм позволяет оператору самостоятельно установить и подключить любое из вышеперечисленных устройств и использовать его. Это обстоятельство дает возможность значительно повысить производительность труда и отказаться от услуг подсобных рабочих.

5. Модификации трактора ЮМЗ-6

Трактор ЮМЗ-6К выпускался с 1986 по 1993 год.

Конструкторское бюро Южмаша постоянно работало над модернизацией оборудования и улучшением его эксплуатационных и экономических характеристик.Всего за историю существования модели было выпущено четыре модификации тракторов описываемой серии:

• ЮМЗ-6Л. Выпускался с 1970 по 1978 год и мало чем отличается от МТЗ-5 по конструкции. Внешний вид практически неотличим от своего собрата, за исключением округлой решетки радиатора.

• ЮМЗ-6АЛ. Сходил с конвейера с 1978 по 1986 год. В ходе модернизации были изменены приборная панель и решетка радиатора, усовершенствована тормозная система.

• ЮМЗ-6К. Выпускался с 1986 по 1993 годы. Является промышленной модификацией модели и не имеет механизма задней навески сельскохозяйственных орудий. Машина имеет элементы для крепления бульдозерного ножа и экскаваторного оборудования.
• ЮМЗ-6АК. Собирался с 1993 по 2001 год. От других моделей отличался улучшенной конструкцией кабины, большей площадью остекления и распашными окнами. Введен механизм регулировки рулевой колонки.

Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

К обозначениям указанных моделей добавлены индексы, указывающие на тип системы пуска силового агрегата: L — пусковой двигатель и M — электростартер. Все вышеперечисленные модификации тракторов ЮМЗ-6 активно использовались в народном хозяйстве. На отдельных машинах они до сих пор находятся в эксплуатации, несмотря на почтенный возраст, что говорит о большом запасе прочности.

6.Особенности эксплуатации трактора ЮМЗ-6

Агропромышленные модели Южного машиностроительного завода оказались чрезвычайно прочными и неприхотливыми. Ресурс энергоблока до первого ремонта составляет не менее 10 000 часов работы, а трудоемкость сменного обслуживания не превышает 0,0586 человеко-часов. При заявленном сроке службы 10 лет на данный момент на ходу есть экземпляры, которые в три, а то и в четыре раза превышают этот показатель.

За весь период эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие компоненты и механизмы:

1. Усилитель руля. Причина выхода из строя — выход из строя насоса НШ-10 или распределительного клапана.
2. Неисправность сцепления. Износ фрикционных накладок рабочего диска из-за превышения максимальных нагрузок.
3. Развитие в цилиндро-поршневой группе из-за несвоевременной замены масла или неправильного обслуживания.
4. Система подачи топлива. Распыление топлива ухудшается из-за износа форсунок.
5. Потеря упругости пружины и увеличение зазоров между деталями ГРМ.

Длительная и безотказная работа тракторов серии ЮМЗ-6 обеспечена за счет правильной обкатки, соблюдения рекомендуемых режимов работы и своевременного выполнения сервисных процедур. Производителю удалось добиться оптимального сочетания высоких технико-экономических показателей и простоты обучения и использования

7.Вывод

Тракторы ЮМЗ-6 всех модификаций, несмотря на прекращение их производства 15 лет назад, до сих пор эксплуатируются в различных сферах хозяйственной и производственной деятельности. Успех конструкции подтверждается тем, что технологическая и конструкторская документация была закуплена шведской компанией Volvo. На его основе довольно давно разрабатывалась и выпускалась лицензионная модель.

В СССР задачи по проектированию и производству сельскохозяйственных машин решались централизованно.Иллюстрацией этому может служить трактор ЯМЗ6, созданный на технологических площадках Минского тракторного завода, производство которого впоследствии было передано днепропетровскому «Южмашу». Такой подход к техническим исследованиям и конструкторским решениям способствовал значительной экономии денег и ресурсов при внедрении машины в производственный процесс. «ЮМЗ 6» относится к разряду универсальных тракторов и является универсальным агрегатом для колесных … Что такое расшифровка ЮМЗ? Ответ прост — трактор носит название предприятия (Южный машиностроительный завод), которое его производит.

Где производится трактор ЮМЗ? ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода, и это событие произошло в 1966 году. Базой для этой модели стал трактор МТЗ-5, созданный белорусским предприятием. В серию ЮМЗ-6 он вошел в 1970 году, а закончил производство в 2001 году. За эти годы автомобиль претерпел существенные изменения и выпускались улучшенные модели под марками «ЮМЗ 6К» и ЮМЗ 6ал.

Агрегат «ЮМЗ» относится к известной линейке станков «Беларусь».В сферу его деятельности входят следующие виды работ:

• движение товаров;
• рытье траншей и котлованов;
• погрузочно-разгрузочные работы;
• вывоз грунта на отвал;
• формирование насыпей;
• очистка территорий от снега и мусора;
• пашня земель сельскохозяйственного назначения;
• фрезерование и рыхление почвы;
• посевных культур;
• поливочных растений;
• удобрение;
• заготовка.

Трактор ЮМЗ 6, общий вид

Линейка машин «ЮМЗ»

Тракторы ЮМЗ имеют следующий модельный ряд :

• ЮМЗ 6Л — агрегат дебютной серии. Аналог МТЗ 5.
• ЮМЗ 6ал — улучшенная версия предыдущей машины. Здесь была доработана тормозная система, изменена и улучшена панель приборов. рулевая колонка.
• ЮМЗ 6КЛ — установка промышленного назначения с механизмом крепления бульдозерного отвала и стрелой экскаватора.
• ЮМЗ 6акл — трактор с улучшенной кабиной. На раме была установлена ​​жесткая пространственная рама, обеспечивающая безопасность водителя. Кабина обзавелась пространственным остеклением верхнего и нижнего ярусов.

Технические характеристики

Станок Юмз 6 и его технические характеристики имеют следующие значения:

• рабочая масса — 3 895 тонн;
• тяговое усилие — 14,0 кН;
• скорость движения — 24,5 км / ч;
• количество передач — 6;
• Радиус поворота — 5.0 м;
• , колесная база — 2,45 м;
• Максимальная масса прицепа — 6,0 т;
• диапазон рабочих температур — от -40 до +40 С;
Дорожный просвет
• : передний мост — 0,45 м, задний мост — 0,64 м;
• глубина брода, которую способен преодолеть трактор — 0,8 м;
Габаритные размеры трактора
• : длина — 3,69 м, ширина — 1,884 м, высота — 2,66 м;
• емкость топливного бака — 90,0 л;
• объем системы охлаждения 29,0 л.

Техническое обслуживание оборудования

«ЮМЗ 6» отличается высоким уровнем надежности и нетребовательностью к качеству топлива, но, как и любое оборудование, требует периодического обслуживания.В данную категорию работ входят следующие мероприятия: проверка работоспособности главной передачи, контроль работы задней оси, устранение люфта рулевого управления, проверка коробки передач, регулировка клапанов и механизма сцепления.

Характеристики двигателя

На тракторе установлен четырехтактный дизельный двигатель ЮМЗ без турбонаддува, с частотой вращения коленчатого вала 1800 об / мин. Может быть двух типов:

• «Д-242-71». Его мощность составляла 62 л.с., рабочий объем достигал 4.75 литров, крутящий момент 241 Нм;
• «Д-65». Мощность этого агрегата составляла 60 л.с., рабочий объем — 4,94 литра, значение крутящего момента — 270 Нм.

Для этих типов двигателей расход топлива ЮМЗ 6 составляет 245 г / кВт в час.

Кабина трактора ЮМЗ 6

Характеристики кабины

Кабина трактора крепится на раме с помощью специальных амортизаторов из резиновых деталей. Ее внутреннее пространство состоит из следующих компонентов:

• подпружиненное сиденье водителя;
Рулевое устройство
• , с возможностью изменения высоты и угла наклона;
• рычаги управления;
• педали сцепления и тормоза;
• приборная панель, на которой расположены датчики контроля исправности всех систем и рабочих органов.

Кабина оборудована большими зеркалами заднего вида и солнцезащитными элементами. За климат-контроль отвечает отопительный прибор и вентиляторы. В комплектацию входит емкость для воды и приспособление для ее фиксации в салоне.

Устройство

Основа машины ЮМЗ — рама, состоящая из лонжеронов и перекладины. Передняя часть оснащена малой колесной осью. Их управление осуществляется при помощи штифтов. Привод установлен на ведущем мосту позади трактора.Для обеспечения хорошей проходимости машина оснащена шинами пониженного давления. Трактор комплектуется следующими комплексами:

• раздельная гидросистема;
• электрооборудование, рассчитанное на сеть 12 вольт;
• система подачи воздуха;
• механизм, обеспечивающий работу оборудования задней навески.

На рулевом устройстве установлен гидроусилитель, обеспечивающий комфортное управление агрегатом.Тормозная система представлена ​​механизмами колодочного и дискового типа.

Достоинства и недостатки

Колесный трактор ЮМЗ имеет следующие положительные характеристики:

• высокий уровень мощности;
• хорошая производительность;
• экономичные двигатели;
• большой выбор рабочего оборудования;
• простота конструкции;
• надежность всех систем;
• простота ремонта и обслуживания;
• неприхотливость к горюче-смазочным материалам;
• качественных комплектующих.

К недостаткам можно отнести жесткое шасси, тихоходную силовую установку и отсутствие комфортного рабочего места.

Трактор ЮМЗ-6 выпускается три десятилетия. Конструкция оказалась настолько удачной, что оборудование сходило с конвейера вплоть до начала XXI века. Его перестали собирать в 2001 году, когда ветеран уступил место ЮМЗ-8040, с более мощным (80 л.с.) двигателем.

История

Трактор ЮМЗ-6 производился на Южном машиностроительном заводе (Днепропетровск, ныне — Днепр, Украина).

Решение о строительстве автомобильного завода в Днепропетровске было принято после освобождения города летом 1944 года. Планировалось выпускать грузовики ГАЗ-51, но потом «передумали». ДАЗ перешел на сборку ЗИС-150. В 1951 году ДМЗ стал «почтовым ящиком № 186», получил секретный № 586 и начал производить баллистические ракеты конструкции С. Королева, а также другую военную технику … Производство грузовых автомобилей было свернуто. Позднее ДМЗ вошел в состав ПО «Южмаш».

В 1953 году для прикрытия выпуска межконтинентальных ракет была разработана легенда (как и для всех закрытых заводов в СССР), согласно которой с 1954 года ДМЗ начал выпуск тракторов общего назначения. (Они считались побочными продуктами. Тем не менее, выпуск техники на номерном заводе из запасных частей, прошедших военный контроль качества, который был единым для всех конвейеров, определил высокое качество ЮМЗ-6). Первым стал МТЗ-2 (1954–1958), собранный из белорусских комплектующих.Затем — МТЗ-5 (1958 — 1972). Данная модель уже разработана совместно специалистами МТЗ (Минск) и ДМЗ. Впоследствии трактор получил название ЮМЗ-5, но товарный знак «Беларусь» остался при нем (он был одним из элементов легенды на обложке). В 1966 году завод № 586 был переименован в ЯМЗ.

Первый ЮМЗ-6 сошел с конвейера в 1966 году. Серийное производство трактора началось в 1970 году. Несмотря на то, что модель создавалась на базе МТЗ-5 и сохранила преемственность конструкции, она уже есть. считается собственной продукцией ЮМЗ, которая просто очень похожа на оборудование, собираемое в Минске.С тех пор ЮМЗ и МТЗ — две разные марки … Эта особенность проявилась в дизайнерском подходе. Если белорусские модели усложнялись, то инженеры ЮМЗ ставили на свое детище такие узлы, которые легко снимались и ремонтировались в колхозной мастерской. Это был самый простой и надежный советский трактор.

В 1972 году лучшим трактором прошлого года был признан ЮМЗ-6Л / 6М. 1974 г. — получил Знак качества. При этом документация на ЮМЗ-6 была продана шведам, которые после глубокой модернизации с 1976 по 1982 год выпускали на его базе Volvo BM-700.

Запись

ЮМЗ-6 разрабатывался как универсальный сельскохозяйственный трактор общего пользования. Основные области применения ЮМЗ-6: сельское хозяйство, строительство, промышленность, ЖКХ.

Применялся для:

• Проведение агротехнических работ с прицепными, навесными или полунавесными орудиями: вспашка, обработка почвы и др.
• Дорожные, лесохозяйственные и строительные работы — бульдозером и / или экскаватором, погрузчиком и т. Д.
• Прицепные перевозки.
• Агрегаты приводные стационарные.

Модификации ЮМЗ-6

Трактор ЮМЗ-6 выпускался в четырех основных модификациях:

• ЮМЗ-6Л / ЮМЗ-6М. Автомобили первой серии можно было визуально отличить от более поздних по решетке радиатора со скругленными углами, как на МТЗ-5.
• ЮМЗ-6АЛ / ЮМЗ-6АМ. Здесь капюшон прямоугольный. Панель приборов стала совсем другой, рулевая колонка регулируется по углу наклона и высоте установки.Одно из основных улучшений коснулось тормозного механизма.
• ЮМЗ-6КЛ / ЮМЗ-6КМ. Это модификация для промышленных предприятий, поэтому задней навески не было. Вместо этого предусмотрены точки крепления бульдозерной лопаты и ковша экскаватора. Обзор кабины улучшился. После того, как модель 6A была снята с производства, 6K стала базовой. Его начали производить для крестьян (с задней навесной системой).
• ЮМЗ-6АКЛ / ЮМЗ-6АКМ. Серийное производство — с 1978 года. Основные отличия — установка позиционного и силового регулятора, улучшенная гидравлика.Кабина получила новый дизайн.

L — версия с пусковым двигателем, М — с электростартером, К — с увеличенной кабиной. По типу тягача этот колесный трактор можно было переоборудовать в полугусеничный.

Достоинства и недостатки

Если сравнивать ЮМЗ-6 с другими марками того же тягового класса, то можно отметить его многочисленные преимущества:

• Превосходное качество изготовления и сборки. Как результат — надежность и долговечность.Как показала практика, узлы отрабатывают срок с большим отрывом.
• Конструкция предельно проста, с высокой степенью ремонтопригодности в не заводских условиях.
• Взаимозаменяемость запчастей и расходных материалов на уровне 70%.
• Трактор отличается неприхотливостью к горюче-смазочным материалам. Относительно легко заводится на морозе, в жару работает безупречно.
• По дизайну, эргономике и комфорту салон был почти не уступал зарубежным моделям того времени.

ЮМЗ-6 был хорош, но не идеален. Среди основных недостатков можно выделить следующие:

• Центр тяжести относительно высокий. Из-за этого машина не может работать на местности с уклоном более 10 градусов. В таких случаях колею увеличивали до 1800 мм, что частично решало проблему.
• По словам операторов, подвеску шасси можно было смягчить.
• После отработки трактором первой половины заявленного ресурса на КПП на повышенных оборотах выбил рычаг.Особенно часто это происходило на неровной дороге, при движении с прицепом.
• Периодически течет масло.
• Не рекомендовалась длительная эксплуатация силовой установки на холостом ходу или малых оборотах, так как это могло вызвать повышенный износ деталей двигателя.
• По словам владельцев, было бы очень хорошо, если бы ЮМЗ-6 имел модификацию с ведущим передним мостом. И количество оборотов двигателя могло бы сделать больше.

Конструкция

ЮМЗ-6 — полурамный колесный транспортно-пропашной универсальный трактор тягового класса 1.4 тс. Компоновка классическая, с двигателем спереди и кабиной сзади. Коробка передач механическая, 5 передач вперед и 1 назад. Есть увеличенные и уменьшенные. На передних колесах подвеска подпружиненная, на задних — жесткая. Тормоза дисковые сухие, раздельно-агрегатная гидросистема. Бортовое электрооборудование работает от напряжения 12 В. Имеется механическая блокировка дифференциала.

Технические характеристики

• Двигатель дизельный, четырехтактный.Без турбонаддува. Марка / рабочий объем / мощность (л.с.) — Д-65 / 4,94 л. / 60 л.с. или Д242-71 / 4,75 л. / 46 л.с.
• Ресурс — 12000 моточасов
• Частота вращения — 1800 об / мин.
• Расход топлива, л / ч — 3.8
• Объем топливного бака, л — 90
• Скорость передвижения, км / ч — не менее 2,1; не более 24,5
• Муфта сцепления двухпоточная, сухого типа.
• КПП пятиступенчатая, с подвижными шестернями. Может присутствовать редуктор.
• Тормоза — сухие дисковые заднеприводные
• Control — гидростатический; по запросу — механический
• Габаритные размеры (Д х Ш х В), мм — 4065 х 1884 х 2730
• Масса трактора, кг — 3400
• Агротехнический клиренс, мм — 650

Опционально предлагались разрывные муфты, внешние гидроцилиндры и многие другие узлы и аксессуары.

Заключение

Благодаря неприхотливости и надежности, высокой маневренности и хорошей ремонтопригодности ЮМЗ-6 стал популярным трактором для всех регионов страны.Многие автомобили работают настолько успешно и по сей день, что их владельцы не собираются менять «старого проверенного коня» на более современную технику.

Видео: Аренда спецтехники и транспортные услуги без посредников!

Колесный трактор ЮМЗ 6 — легендарная модель Советского Союза, созданная для обработки полей, снискавшая мировую известность.

Тракторы такой марки не выпускаются с 2001 года, но до сих пор успешно служат на многих сельскохозяйственных предприятиях.История создания модели, ее характеристики, преимущества и предназначение.

История

Выпуск первой модели трактора начался в 1966 году на Южном машиностроительном заводе в Днепропетровске. Завод начали строить в 1944 году как автомобильный, но позже его профиль был изменен, и с 1951 года он стал производить межконтинентальные ракеты и другую военную технику.

Первая модификация трактора — ЮМЗ 6Л была разработана Минским транспортным заводом на базе МТЗ 5, была очень похожа на оригинал и имела алый цвет.Идея перенести производство оборудования с МТЗ на Южмаш была экономически выгодной и позволила снизить стоимость готовой машины. В процессе производства (с 1966 по 2001 год) было создано несколько модификаций таких тракторов, на их базе создан экскаватор.

Популярность модели заинтересовала шведскую компанию VOLVO, и в 1974 году СССР продал им техническую документацию на трактор. На основании технической документации Volvo выпустила тракторы BM70 собственной марки.

ЮМЗ 6 — универсальная колесная машина, предназначенная для выполнения следующих задач:

• в помощь сельскому хозяйству … К нему можно навешивать навесное и полунавесное оборудование, помогающее вспахивать землю;
• в дорожном строительстве для рытья траншей ковшом;
• может использоваться для перевозки различных мобильных единиц;
• используется для выполнения транспортных операций с прицепами и полуприцепами;
• оборудование спроектировано таким образом, что может работать при температуре от -40 до + 40 ° C.

Специально для трактора создан ряд навесного оборудования, с помощью которого оборудование легко трансформируется в землеройную машину, экскаватор или бульдозер.

Описание и технические параметры модели

.

Конструкция: полурама, к которой крепятся передний мост, дизельный двигатель и сцепление. К задней части рамы прикреплена кабина управления, с которой водитель управляет агрегатом.

Тип двигателя	D65 N или D65 M
Модификации	6A, L, AL, AKL, AKM
Максимальная рабочая скорость	11 км / ч
Максимальная скорость движения	24.5 км / ч
Максимальная скорость назад	5,7 км / ч
Радиус поворота	5 м
Мощность двигателя	45,5 кВт
Объем двигателя	4,94 л
Мощность двигателя	60 л / с
Размеры двигателя	4065х1884х2730 мм (д / ш / в)
Масса	3400 кг
Тормоза	дисковые заднеприводные
Объем топливного бака	90 л
Количество передач	6
Расход топлива	4 л / час
Сцепление	двухпоточный

Основные модификации

Модификации моделей: 6КЛ, 6М, 6А, 6К, 6КЛ.Рассмотрим каждую из них:

1. ЮМЗ 6КЛ. Это самая первая модификация, выпускавшаяся с 1966 по 1978 год. Устройство было идентично МТЗ 5;
2. 6 М. Вместе с моделью 6L параллельно вышла модель 6М, главной особенностью которой был запуск мотора с помощью электростартера;
3. ЮМЗ 6 эт. Основные изменения 6 AL по сравнению с моделью L — изменение тормозной системы, модернизация панели приборов и добавление возможности регулировки рулевой колонки по углам наклона.Модификация выпускалась с 1978 по 1986 год. Класс 6А — промышленный вариант, который был доступен для крепления навесного оборудования.
4. 6 AKL — модификация выпускалась с 1991 по 2001 год. У нее была увеличенная кабина (на что указывает буква «К» в названии модели), а также добавлена ​​возможность автоматического управления гидравликой;
5. АКМ — отличия трактора ЮМЗ 6 АКМ от 6 АКЛ в том, что он запускался не от пускового двигателя, а от электростартера;
Экскаватор
6. ЮМЗ 6 — трактор данной модификации, изготовленный из специального ковша для землеройных работ.

Преимущества

• Надежность. Этот трактор не выпускается более десяти лет, но до сих пор его можно встретить на сельскохозяйственных предприятиях страны.
• Универсальность. Возможность крепления различного навесного оборудования для работы в строительстве, сельском хозяйстве и дорожном строительстве.
• Возможность работы в суровых климатических условиях.
• Плавный ход.
• Легкость разборки двигателя в ремонт.
• Простой дизайн и доступные запчасти.

недостатки

1. Низкие обороты двигателя.
2. Двигатель не предназначен для длительной работы без нагрузки (закоксовывания).
3. Скорость взлета коробки передач.
4. Утечка масла.

Автомобиль ЮМЗ 6 — легендарная колесная модель СССР, выпуск которой прекратился в 2001 году. На смену ему пришла обновленная модель МТЗ 1221. Спустя 15 лет после последнего выпуска в деревнях все еще можно встретить такие же старые. трактор (чаще всего встречаются модификации AL и AKL), что говорит о его надежности и долговечности.

Наименьший радиус поворота в середине колеи внешнего переднего колеса при торможении внутреннего заднего колеса, м — 5,0

Масса буксируемого прицепа с грузом, кг — 6000

Конструкционная масса, кг — 3400

Углы подъема (спуска) без прицепа, град — 20

Глубина преодолеваемого брода, м — 0,8

Дизель трактора ЮМЗ-6

Двигатель Д-65

Мощность, кВт — 45,6

Номинальная частота вращения коленчатого вала, мин — 1750

Количество цилиндров — 4

Диаметр цилиндра, мм — 110

Ход поршня, мм — 130

Степень сжатия (расчетная) — 17.3

Рабочий объем цилиндров, л — 4,94

Порядок цилиндров — 1-3-4-2

Удельный расход топлива, г / кВт · ч — 245

Воздухоочиститель — комбинированный, с сухим центробежным и масляным инерционным контактная очистка воздуха

Сухая масса двигателя ЮМЗ (дизель), кг — 540

Коробка передач ЮМЗ-6

Муфта ЮМЗ сухая, фрикционная, двухпоточная, постоянно замкнутая.

Коробка передач ЮМЗ механическая, десятиступенчатая, с понижающей передачей или механическая, десятиступенчатая, с синхронизаторами.

Дифференциал заднего моста ЮМЗ — конический с двумя сателлитами, открытого типа.

Шасси и системы управления ЮМЗ-6

Шины, дюймы:

Передние — 7,5-20

Задние — 15.5Р-38

Тормоза ЮМЗ — дисковые, сухие, с механическим приводом

Рулевое управление ЮМЗ — механическое, с гидроусилителем

Навесная система трактора ЮМЗ-6

Способы регулировки положения навесного орудия — высотная, с механическим корректором веса сцепки

Гидравлический насос ЮМЗ — НШ42У-3-Л

Распределитель ЮМЗ — Р80-3 / 1-222

Максимальное давление жидкости в гидросистеме, МПа — 14

Вал отбора мощности ВОМ ЮМЗ-6

Тип привода — полунезависимый двухскоростной

Частота вращения (при номинальная частота вращения коленчатого вала дизеля), мин — 551 (1000)

Колесный трактор ЮМЗ-6, относящийся к разряду универсальных машин, уже 30 лет выпускается на Южном машиностроительном заводе в Днепропетровске.В качестве исходной базы использовалась машина МТЗ-5, сходившая с конвейера ЮМЗ до 1972 года. Базовая модель претерпела несколько модернизаций и выпускалась до 2001 года.

Устройство и технические характеристики

Трактор ЮМЗ-6 по техническим характеристикам относится к категории машин тягового класса 1,4 т. Конструкция трактора классическая, передний мост и двигатель установлены на полураме, жестко закрепленной на картере сцепления и коробке передач. Кожух коробки является частью силовой конструкции машины.В устройстве трактора ЮМЗ-6 используется двухходовая муфта, позволяющая обеспечить раздельное управление приводным валом навесного оборудования.

Снаряженный трактор ЮМЗ-6А весит от 3,4 до 3,9 тонны. Вес машины зависит от модификации, перечня навесного оборудования и типа силового агрегата. Для изменения развесовки используется установка дополнительных грузов.

Двигатель

Трактор комплектовался 2 типами дизельных двигателей:

• 60-сильный ЮМЗ Д-65 рабочим объемом 4940 см³;
• 62-сильный Д-242 рабочим объемом 4750 см³.

Оба мотора 4-цилиндровые с жидкостным охлаждением. Система смазки принудительная, подача масла и насос расположены в картере двигателя. Двигатели не имеют турбонагнетателя; Для впрыска топлива используется механический насос с центробежным регулятором.

Расход топлива ЮМЗ-6 зависит от состояния дозирующего оборудования и характера выполняемых работ. Заводской расход в час на холостом ходу 5,6 л. Трактор «петушок» (со стрелой экскаватора) потребляет до 14 ед.4 литра дизельного топлива в час.

Для запуска силовой установки используется бензиновый двигатель ПД-10 или электростартер. Мощность двигателя ПД-10 10 л.с. Тип запуска отражается в описании модификации — L (бензиновый стартер) или M (электрический). Ремонт двигателя не требует специального оборудования и аксессуаров и может производиться в автомастерских.

Трансмиссия

На тракторе используется механическая 5-ступенчатая коробка передач. Для передачи крутящего момента на коробку передач ЮМЗ используется 1-дисковая муфта.Управление коробкой передач и сцеплением осуществляется из кабины оператора. Рядом с рычагом находится схема переключения передач, облегчающая работу оператора.

Задний мост машины оборудован дифференциалом с механической системой блокировки.

Блокировка активируется нажатием на педаль; при отпускании педали дифференциал возвращается в исходное состояние.

Машины собраны собственниками на элементах колесных тракторов Т-40. От Т-40 применяется передний мост, раздаточная коробка и карданный привод.Привод 4х4 осуществляется от шестерни 2-й передачи, установленной на выходном валу коробки передач. ПВМ (передний ведущий мост) включается отдельным рычагом.

См. «Как сделать бюджетный минитрактор излома своими руками»

Шасси

Трактор имеет переднюю балку поворотного типа. На концах балки монтируются выдвижные элементы, служащие для регулировки колеи. Органы управления передними колесами расположены на балке. Рулевое управление ЮМЗ-6 ранних выпусков по механической схеме. Более поздняя версия трактора оснащена гидроусилителем рулевого управления.

Задние колеса смонтированы на картере коробки передач без подвески. Регулировка колеи осуществляется перемещением ступицы по шлицам полуосей. Давление в шинах заднего моста слишком низкое. Благодаря этому улучшается проходимость машины, а также уменьшаются передаваемые на трактор вибрации.

Гидравлика

На машине используется отдельная гидравлическая система, что позволяет управлять несколькими агрегатами одновременно.Характеристики трактора позволяют использовать различную сельскохозяйственную и промышленную технику. Источник давления — шестеренчатый насос, расположенный на двигателе. Насос имеет производительность 44-49 л / мин при давлении 20 МПа.

На тракторе смонтированы главный и выносной цилиндры, предназначенные для непосредственного управления навеской. Допускается установка оборудования с силовым приводом от вала. Вал вынесен в заднюю часть коробки, имеет 1 скорость (540 об / мин).

Электрик

Трактор ЮМЗ-6 оборудован электросистемой постоянного тока… Электросхема основана на подключении отрицательной клеммы аккумуляторной батареи, электропроводки и приборов к кузову автомобиля. Для различения проводов используется различная цветовая кодировка изоляции. Трактор имеет 3 блока предохранителей, установленных в щитке приборов. Каждый блок рассчитан на 4 плавкие вставки. В центральном блоке есть запасной предохранитель.

Рабочее напряжение 12 В. Источниками питания являются генератор (ременной привод от коленчатого вала двигателя) и аккумуляторная батарея … На машинах с электростартером устанавливается аккумулятор повышенной емкости (до 215 А * ч. вместо 50 А * ч).Схема подключения автомобилей с бензиновым и электростартером различается, поскольку бензиновый двигатель оборудован раздельной системой зажигания и малогабаритным электростартером.

Кабина

В машинах используется одноместная металлическая кабина с двумя распашными дверями. В основе кабины лежит силовая рама, защищающая оператора от травм при опрокидывании трактора. Кабина оборудована защитой от шума и вибрации, стеклом с теплозащитным покрытием. Ветровое и заднее стекла установлены в навесные рамы.Для очистки лобового стекла установлены дворник и омыватель.

В полу кабины имеются съемные люки для обслуживания коробки передач. Сиденье оператора — на торсионных рессорах и оборудовано ремнем безопасности. Сиденье подстраивается под вес оператора, а также под расстояние до педалей и угол наклона спинки. Кабина оборудована напольным отопителем. Подогреватель подключен к системе охлаждения двигателя.

Модификации

Базовая модель первого образца выпускалась в вариантах ЮМЗ-6Л и 6М, которые отличались системой запуска двигателя.Ранние автомобили легко узнать по округлой форме кожуха радиатора.

См. «Особенности и характеристики итальянского трактора Lamborghini R2 (Ламборгини P2)

В 1978 году базовая модель была модернизирована. Автомобили оснащались рулевой колонкой с возможностью регулировки длины рулевого вала и угла наклона. Наклон.Изменения претерпела панель приборов.Внешне автомобили отличаются прямоугольной решеткой радиатора.Параметры машин 6AL и 6AM идентичны, за исключением системы запуска двигателя.

ЮМЗ-6КЛ — промышленный вариант трактора. В задней части машины демонтирована навесная система. Точки крепления отвала и стрелы экскаватора установлены на подрамнике и задней части коробки передач. На тракторе была применена модернизированная кабина, которая обеспечила улучшенный обзор. Помимо версии KL выпускалась версия KM, которая отличалась способом запуска двигателя. После прекращения производства машин 6А модификация 6КЛ / КМ стала базовой моделью.

В 1978 году начат выпуск версии УМЗ-6АКЛ. Отличительной особенностью трактора была гидравлическая система с улучшенными механизмами распределения потока. Вариант ЮМЗ-6АКМ отличается типом стартера.

Помимо базовых модификаций существует множество индивидуальных версий, полученных в результате самостоятельной настройки трактора. Машины укомплектованы передними мостами от других моделей, доработанными кабинами, дополнительным навесным управлением.

Что можно доделать

Характеристики трактора допускают установку различного навесного оборудования с гидравлическим и механическим приводом.Система навесного оборудования и гидравлика позволяют раздельно управлять передней и задней навеской. Автовладельцы проводят тюнинг ЮМЗ-6, заключающийся в установке дополнительного оборудования, заимствованного от других тракторов.

Типы оборудования:

• нож бульдозерный;
Стрела экскаватора
• ;
• грейфер;
• сельхозтехника;
• поливочная установка;
Щетка дорожная цилиндрическая
• ;
• прицепная техника.

Ремонт и обслуживание

Инструкция по эксплуатации содержит перечень регламентных работ и периодичность их выполнения.Срок службы машины и ее бесперебойная работа зависят от соблюдения периодичности технического обслуживания. В перечень работ входит регулировка газораспределительного механизма, регулировка сцепления и периодическая замена смазки в картерах силового агрегата и трансмиссии.

Перед началом пахотных работ требуется наладка плуга ЮМЗ-6. Регулировка выполняется на выравнивающей подушке перед тем, как машина покинет поле.Левая сторона трактора и колесо плуга устанавливаются на деревянных клиньях. Высота клина равна глубине вспашки за вычетом расстояния 20-40 мм. После этого лапа приводится в контакт с поверхностью платформы и опорный ролик опускается винтом до соприкосновения с клином. Затем плуг выравнивается с помощью правых и центральных регулировочных звеньев.

Регулировка сцепления

Во время работы требуется периодическая регулировка сцепления, которая состоит из следующих этапов:

• Настройка свободного хода педали;
• установка полного хода педали, необходимого для выключения сцепления;
• регулировка зазора между плоскостью болта тяги и поверхностью прижимной пластины.

См. «Какие петли и оборудование для минитрактора можно сделать своими руками

Для регулировки сцепления ЮМЗ-6 своими руками необходимо:

1. Регулируя длину стержня, установите свободный ход в пределах 30-35 мм.
2. Если сцепление пробуксовывает при выключении, это указывает на неполное разжимание дисков. Нормальный ход педали составляет 140–150 мм. Изменение хода осуществляется регулировкой длины стержня, предназначенного для привода вала замка.
3. Для регулировки зазора нужно снять крышку, расположенную в нижней части картера сцепления. С помощью гаек отодвиньте рычаги разблокировки на расстояние 73,5 мм. Измеряется расстояние между торцевой поверхностью ведомого диска вала отбора мощности и рабочими кулачками, установленными на рычагах выключения сцепления.

Регулировка клапанов

Регулировка зазоров между штоком клапана и коромыслом выполняется на прогретом двигателе сразу после его остановки.Зазор устанавливается в пределах 0,25-0,35 мм. Допускается увеличение зазора до 0,45 мм. Зазор изменяется поворотом регулировочного винта, расположенного на коромысле. Винт фиксируется от самопроизвольного откручивания контргайкой. Аналогичным образом настраивается механизм декомпрессора.

Достоинства и недостатки

Характеристики трактора ЮМЗ-6 не обеспечивают высокой производительности при выполнении работ. Силовые агрегаты не любят длительного холостого хода и пониженных оборотов.Механизм переключения передач изнашивается, скорости начинают самопроизвольно отключаться. Благодаря конструктивным особенностям агрегатов трансмиссии масло проходит через стыки поверхностей и крышек.

К достоинствам станков ЮМЗ можно отнести простоту ремонта и дешевизну запчастей. Силовой агрегат может работать на некачественном топливе.

Технические характеристики юмз 6 скоростей на шестернях. Трактор ЮМЗ и его технические характеристики

Колесный трактор ЮМЗ 6 — легендарная модель Советского Союза, созданная для обработки почвы и заслуживающая мировой известности.

Тракторы этой марки не производятся с 2001 года, но до сих пор успешно служат на многих сельскохозяйственных предприятиях. История создания модели, ее характеристики, преимущества и предназначение.

История

Выпуск первой модели трактора начался в 1966 году на Южном машиностроительном заводе в г. Днепропетровске. Завод начали строить в 1944 году как автомобильный, но позже его профиль был изменен, и с 1951 года он начал выпускать межконтинентальные ракеты и другую военную технику.

Первая модификация трактора — ЮМЗ 6Л была спроектирована Минским транспортным заводом на базе МТЗ 5, была очень похожа на оригинал и имела алый цвет. Идея перенести производство техники с МТЗ на Южмаш была экономически выгодной и позволяла снизить стоимость готовой машины. В процессе производства (с 1966 по 2001 год) было создано несколько модификаций таких тракторов, а также на их базе создан экскаватор.

Популярность модели заинтересовала шведскую компанию VOLVO, и в 1974 году СССР продал им техническую документацию на трактор.На основании технической документации Volvo выпустила тракторы своей марки VM70.

ЮМЗ 6 — универсальная колесная машина, предназначенная для решения следующих задач:

• для помощи в сельском хозяйстве. К нему можно прикрепить навесное и полунавесное оборудование, которое помогает вспахивать землю;
• в дорожном строительстве для рытья траншей ковшом;
• может нести различные мобильные части;
• используется для транспортных операций с прицепами и полуприцепами;
• оборудование спроектировано таким образом, что может работать при температуре от -40 до + 40 ° C.
№

Для трактора был специально создан ряд навесных устройств, с помощью которых оборудование легко трансформируется в землеройную машину, экскаватор или бульдозер.

Описание и технические параметры модели

.

Конструкция: полурама, к которой крепится передний мост, дизельный двигатель и сцепление. К задней части рамы смонтирована кабина управления, с помощью которой водитель управляет агрегатом.

Агрегат имеет четырехцилиндровый двигатель с турбонаддувом, отличается простой конструкцией и удобством в эксплуатации.До первого капремонта двигатель проработает 10 000 часов. Запуск двигателя осуществляется при помощи курка (в моделях 6 L, 6 AL и 6 AKL) или электростартера (в моделях 6 M, 6 AKM).

Коробка передач и коробка передач управляются одним рычагом, а рулевую колонку можно регулировать по углу установки и высоте. Есть возможность регулировать задние колеса в плавном режиме. Гидравлическая система не автоматизирована.

Обзор трактора ЮМЗ 6: технические характеристики

Тип двигателя	Д65 Н или Д65 М
Модификации	6A, L, AL, AKL, AKM
Максимальная рабочая скорость	11 км / ч
Максимальная скорость движения	24.5 км / ч
Максимальная скорость сзади	5,7 км / ч
Радиус поворота	5 м
Мощность двигателя	45,5 кВт
Объем двигателя	4,94 л
Мощность двигателя	60 л / с
Размеры двигателя	4065x1884x2730 мм (д / ш / в)
Масса	3400 кг
Тормоза	задний привод
Емкость топливного бака	90 л
Количество передач	6
Расход топлива	4 л / ч
Сцепление	двухрядное

Основные модификации

Модификации модели: 6КЛ, 6 М, 6А, 6 К, 6 АКЛ.Рассмотрим каждую из них:

1. ЮМЗ 6КЛ. Это самая первая модификация, которая производилась с 1966 по 1978 год. Ее устройство было идентично МТЗ 5;
2. 6М. Наряду с моделью 6L параллельно вышла модель 6M, главной особенностью которой был запуск двигателя с помощью электростартера;
3. ЮМЗ 6 АЛ. Основные изменения 6 AL по сравнению с моделью L заключаются в изменении тормозной системы, модернизации панели приборов и добавлении возможности регулировки рулевой колонки по углам наклона.Выпускалась модификация с 1978 по 1986 год. Класс 6А — это вариант для промышленности, имевший место для крепления навесного оборудования.
4. 6 AKL — модификация производилась с 1991 по 2001 год. Она имела увеличенную кабину (на что указывает буква «К» в названии модели), а также добавлена ​​возможность автоматического управления гидравликой;
5. АКМ — отличия трактора ЮМЗ 6 АКМ от АКЛ 6 в том, что приводился он не от пускового двигателя, а от электростартера;
Экскаватор
6. ЮМЗ 6 — трактор данной модификации со специальным ковшом для землеройных работ.

Льготы

• Надежность. Этот трактор не выпускается более десяти лет, но до сих пор его можно встретить в сельскохозяйственных предприятиях страны.
• Универсальность. Возможность крепления различного навесного оборудования для работы в строительстве, сельском хозяйстве и дорожном строительстве.
• Возможность работы в суровом климате.
• Плавный ход.
• Легкость разборки двигателя в ремонт.
• Простая конструкция и наличие деталей.

недостатки

1. Мало оборотов двигателя.
2. Двигатель не приспособлен к длительной работе без нагрузки (закоксовывание).
3. Скорость взлета на коробке передач.
4. Утечка масла.

ЮМЗ 6 — легендарная колесная модель СССР, выпуск которой прекратился в 2001 году. На смену ему пришла обновленная модель МТЗ 1221. Спустя 15 лет после последнего выпуска такой же старый трактор все еще можно встретить в деревнях (чаще всего встречаются модификации AL и AKL), что говорит о его надежности и долговечности.

ЮМЗ-6 — универсальный колесный трактор, предназначенный для использования в сельском хозяйстве и промышленности. Модель выпускалась с 1966 по 2001 год на мощностях Южного машиностроительного завода. За это время она получила ряд улучшений, каждое из которых существенно отличалось от предыдущего. Сегодня мы рассмотрим устройство и технические характеристики ЮМЗ-6, а также познакомимся с его модификациями.

Начало производства

Основой для создания трактора ЮМЗ-6, технические характеристики которого мы рассматриваем сегодня, стал МТЗ-5, который производился на мощностях завода ЮМЗ до 1958 года.ЮМЗ-6 был больше похож на МТЗ-5, чем его преемник, МТЗ-50. Модель была запущена в производство в 1966 году. Вскоре она стала настоящей легендой Советского Союза. Дело в том, что в те времена страна остро нуждалась в освоении целины, и ЮМЗ-6 отлично справился с этой задачей.

Сильные стороны

Высокое качество трактора было обусловлено тем, что завод ЮМЗ изначально создавался как центр военно-космических разработок. Всего за два года было выпущено 100 000 экземпляров автомобиля.Высокие летно-технические характеристики ЮМЗ-6 вкупе с простотой конструкции сделали трактор настоящим фаворитом советских хозяйственников, строителей, промышленников и коммунальщиков.

Тракторное устройство

Каркас модели был представлен двумя каналами, закрепленными между собой стержнем или рамой. На каркасе крепились силовая установка, коробка передач, задний мост и всевозможные вспомогательные системы. Шасси трактора было представлено передним мостом с жесткой подвеской.Он отличался незамысловатым механизмом контроля и управления трансмиссионными силами и использованием рядного сцепления. Благодаря высокому центру тяжести трактор мог преодолевать уклон, угол наклона которого не превышал 10 градусов. Однако, как показала практика, он чувствовал себя уверенно и на более крутых спусках.

Технические характеристики ЮМЗ-6 первой серии были довольно плохими по сравнению с последующими моделями. Так, в первых версиях гидроагрегат тягача был лишен устройств автоматики.Машина оснащалась колесами с камерами пониженного давления. Ширина колеи могла регулироваться в диапазоне от 1,4 до 1,8 метра. Разнообразие навесного оборудования позволяло использовать трактор ЮМЗ-6 для самых разных работ. Более того, за счет большой мощности он мог выполнять несколько операций одновременно.

Рулевой механизм с гидроусилителем. В более поздних версиях даже возможность регулировки рулевой колонки в нескольких плоскостях. Кабина имела шумо- и виброизоляцию. Для вентиляции кабины оборудовали верхним и боковыми окнами.Удобное расположение приборной панели и хороший обзор сделали работу оператора максимально эффективной. Эксплуатационные и технические характеристики ЮМЗ-6 позволяют ему по сей день оставаться одной из самых надежных моделей своего класса. На рынке представлен широкий ассортимент запчастей к этому трактору, поэтому его ремонт не проблема.

Модель оснащалась одним из двух 4-х тактных дизельных двигателей: Д-65 или Д-242-71. Первый из них был более мощным (60 л.Против 44,5 л.с.) и устанавливался на более поздние версии трактора. Двигатель запускался с помощью электростартера или пускового двигателя. В силовую установку трактора помимо самого мотора входили системы: питания, подачи воздуха и смазки.

Итак, основные параметры трактора:

1. Класс тяги — 1,4.
2. Удельный расход топлива около 250 г / кВт в час.
3. Масса — 3,2 тонны
4. Максимальная скорость 24,5 км / ч.
5. Максимальный уклон 10 градусов.
6. Размеры: 4140/1884/2750 мм.
7. Колесная база — 2450 мм.
8. Клиренс — 450 мм.
9. Радиус поворота — 5 метров.

Модернизация

Модельный ряд трактора ЮМЗ-6, технические характеристики которого постоянно улучшались, был представлен четырьмя модификациями:

1. ЮМЗ-6Л. Дебютный тракторный ряд, по большинству конструктивных решений сильно напоминающий модель МТЗ-5.Модели этой серии имели округлую решетку радиатора. Из-за этого особенности трактора часто путают с первыми модификациями МТЗ-50.
2. ЮМЗ-6АЛ. Эта серия отличалась от предыдущей такими особенностями: возможностью регулировки рулевой колонки, прямоугольной конфигурацией капота, измененной приборной панелью, модернизированными тормозными механизмами.
3. ЮМЗ-6К. Это промышленный вариант трактора ЮМЗ-6, получивший крепления для экскаваторного и бульдозерного оборудования. Имеется в виду эта модель, когда говорят: «Экскаватор ЮМЗ-6».Технические характеристики трактора отличаются, прежде всего, отсутствием задненавесной системы. Позже модель переоборудовали под сельскохозяйственную машину, однако у владельцев было много промышленных экземпляров.
4. ЮМЗ-6АК. Эта версия выпускается с 1978 года. Отличается повышенной обзорностью кабины (как у трактора МТЗ-80) и модернизированной гидросистемой, оснащенной силовым и позиционным регуляторами.

Стоит отметить, что в названии трактора также можно встретить буквы «М» или «L».Например, последняя версия может называться «ЮМЗ-6АКЛ». Технические характеристики моделей с такими показателями различаются только типом запуска двигателя. Буква «М» означает электростартер, а «L» — пуск двигателя.

Позиция на рынке

На сегодняшний день трактор МТЗ-6, технические характеристики которого мы рассмотрели, зависит от модельного года и состояния от 1,7 до 5 тысяч долларов. Однако он намного дешевле многих конкурентов. Модели МТЗ-50 и МТЗ-80 являются аналогами и основными конкурентами ЮМЗ-6, поскольку производились на базе одного и того же трактора — МТЗ-5.Поэтому на рынке можно встретить множество сменных деталей для этих тракторов.

СССР задачи по проектированию и производству сельскохозяйственных машин решались централизованно. Пример тому — трактор ЮМЗ6, созданный на технологических площадках Минского тракторного завода, производство которого впоследствии было передано днепропетровскому «Южмашу». Такой подход к техническим исследованиям и конструкторским решениям способствовал значительной экономии ресурсов и ресурсов при внедрении машины в производственный процесс.«ЮМЗ 6» относится к категории универсальных тракторов и представляет собой агрегат общего назначения на колесной колее. Что такое расшифровка ЮМЗ? Ответ прост — трактор носит название предприятия (Южный машиностроительный завод), на котором он производится.

Где производить трактор ЮМЗ ? Первая машина сошла с конвейера Днепропетровского машиностроительного завода, и это событие произошло в 1966 году. Базой для этой модели послужил трактор «МТЗ-5», созданный белорусским предприятием.В серию ЮМЗ 6 он вошел в 1970 году, а закончил производство в 2001 году. За прошедшие годы машина претерпела значительные изменения и были выпущены улучшенные модели под торговыми марками «ЮМЗ 6К» и ЮМЗ 6ал.

Агрегат ЮМЗ принадлежит к известной линейке белорусских автомобилей. В сферу его деятельности входят следующие виды работ:

• движение товаров;
• рытье траншей и котлованов;
• погрузочно-разгрузочных работ;
• транспортировка грунта на отвал;
• формирование набережных;
• очистка территорий от снега и мусора;
• вспашка сельскохозяйственных земель;
• фрезерование и рыхление почвы;
• посевных культур;
• поливочных растений;
• удобрение;
• заготовка.

ЮМЗ Трактор 6, общий вид

Линейка автомобилей «ЮМЗ»

Тракторы ЮМЗ имеют следующий модельный ряд :

• ЮМЗ 6Л — дебютная серийная установка. Аналог «МТЗ 5».
• ЮМЗ 6ал — улучшенная версия предыдущей машины. Здесь была изменена тормозная система, изменена приборная панель и улучшена рулевая колонка.
• ЮМЗ 6КЛ — промышленная установка с механизмом крепления бульдозерного отвала и стрелы экскаватора.
• ЮМЗ 6акл — трактор с улучшенной кабиной. На раму была установлена ​​жесткая пространственная рама для обеспечения безопасности водителя. Кабина обзавелась пространственным остеклением верхнего и нижнего яруса.

Технические характеристики

Станок юмз 6 и его характеристики имеют следующие значения:

• эксплуатационная масса — 3 895 т;
• тяговое усилие — 14,0 кН;
• скорость передвижения — 24,5 км / ч;
• количество передач — 6;
• Радиус поворота — 5.0 м;
• , колесная база — 2,45 м;
• максимальная масса прицепа — 6,0 тонны;
• диапазон рабочих температур — от -40 до +40 С 0;
Дорожный просвет
• : передний мост — 0,45 м, задний мост — 0,64 м;
• глубина брода, которую трактор может преодолеть — 0,8 м;
Габаритные размеры трактора
• : длина — 3,69 м, ширина — 1,884 м, высота — 2,66 м;
• Ёмкость топливного бака — 90,0 л;
• объем системы охлаждения 29,0 л.

Техническое обслуживание оборудования

«ЮМЗ 6» отличается высоким уровнем надежности и нетребовательностью к качеству топлива, но, как и всякая техника, требует периодического обслуживания.В данную категорию работ входят следующие мероприятия: проверка работоспособности главной передачи, контроль работы заднего моста, устранение люфта рулевого управления, проверка коробки передач, регулировка клапанов и механизма сцепления.

Мощность двигателя

Трактор устанавливался на четырехтактный дизельный двигатель Юмз без турбонаддува, с частотой вращения коленчатого вала 1800 об / мин. Может быть двух типов:

• «Д-242-71.» Его мощность составляла 62 л.с., рабочий объем достигал 4.75 л, крутящий момент — 241 Нм;
• «Д-65». Мощность этого агрегата составляла 60 л.с., рабочий объем — 4,94 л, величина крутящего момента равнялась 270 Нм.

Для данных типов двигателей расход топлива ЮМЗ 6 составляет 245 г / кВт в час.

Юмз 6 с кабиной трактора

Характеристики кабины

Кабина трактора смонтирована на раме со специальными амортизаторами из резиновых деталей. Его интерьер состоит из следующих компонентов:

• сиденье водителя подпружиненное;
• рулевое устройство, с возможностью изменения высоты и угла наклона;
Рычаги управления
• ;
• педали сцепления и тормоза;
• приборная панель, на которой датчики контролируют работоспособность всех систем и рабочих органов.

Кабина оборудована большими зеркалами заднего вида и солнцезащитными элементами. К климат-контролю относятся отопительный прибор и вентиляторы. В комплектацию входит резервуар для воды и приспособление для его фиксации в кабине.

Устройство

Основа машины «ЮМЗ» — рама, состоящая из лонжеронов и поперечной балки. Передняя часть оснащена мостом с колесами малого диаметра. Их управление осуществляется через оси. Задний ведущий мост трактора. Для обеспечения хорошей проходимости на машине установлены шины пониженного давления.Трактор комплектуется следующими комплексами:

• раздельная гидросистема;
• электрооборудование, рассчитанное на сеть 12 вольт;
• система подачи воздуха;
• механизм обеспечения работы оборудования задней навески.

На рулевом устройстве установлен гидроусилитель, обеспечивающий комфортное управление агрегатом. Тормозная система представлена ​​механизмами колодочного и дискового типа.

Достоинства и недостатки

Трактор колесный ЮМЗ имеет следующие положительные характеристики:

• высокий уровень мощности;
• хорошая производительность;
• экономичных двигателей;
• большой выбор рабочего оборудования;
• простота конструкции;
• надежность всех систем;
• простота ремонта и обслуживания;
• неприхотливость к горюче-смазочным материалам;
• качественных комплектующих.

К недостаткам можно отнести жесткую ходовую часть, малое количество оборотов силовой установки и отсутствие комфортного рабочего места.

ЮМЗ — сокращенно «Южный машиностроительный завод». Именно здесь трактор закладывал начало в 1970–2001 годах. Завод выпустил серию доработанных тракторов, немного отличающихся друг от друга.

Чаще всего применяется в универсальных работах. Работы могут быть как сельского, так и городского типа.ЮМЗ-6 — трактор, который можно использовать при ремонте дорог, при посеве или уборке урожая, для рытья ямы под фундамент и т. Д.

Этот трактор можно приспособить к любым видам работ, благодаря сменным агрегатным установкам, что фактически увеличивает потребность в нем. Агрегатные установки бывают разных типов: прицепные, навесные и полунавесные. Соответственно, Трактор ЮМЗ-6 может выполнять функции экскаватора, погрузчика и ямокопателя.

Мало кто знает, что трактор ЮМЗ-6 сделан на базе знаменитого трактора МТЗ-5.МТЗ-5 также производился на Южном машиностроительном заводе в 1958 году. ЮМЗ-6 — конструктивное сравнение между МТЗ-5 и МТЗ-50, ближе к МТЗ-5.

Технические характеристики трактора ЮМЗ-6

Трактор сохранил классическую полурамную конструкцию, что, собственно, и естественно для первой модели. Корпус трансмиссии и корпус муфты сцепления входят во внутреннюю опорную часть ЮМЗ-6. На полураме смонтирован двигатель переднего моста. Двигатель ЮМЗ-6 оборудован сбоку, сверху и спереди, радиатором соответственно тоже.Облицовка легко разбирается (быстросъемный).

Колеса по стандарту защищены с помощью «Крылышек». Обладают дополнительной нагрузкой. Передняя балка загружена для увеличения веса захвата. Шины трактора низкого давления ЮМЗ-6 с водовоздушными клапанами для заливки жидкости.

На крышке заднего моста находится топливный бак, который защищен «защитной пленкой». Защитный брезент удерживает на нем сиденье оператора (в кабине одно сиденье, удобное, мягкое, в ЮМЗ-6КЛ и ЮМЗ-6КМ по сравнению с ЮКЗ-6, с ремнем безопасности).

Масса станка: 3400, 3700, 3900 кг.

Двигатель ЮМЗ-6 : без турбонагнетателя, четырехтактный дизель:

• Д-65 мощностью 60 л.с., рабочим объемом 4,94 л;
• Д242-71 мощностью 45,6 л.с., рабочим объемом 4,75 л.

Номинальный крутящий момент: 1800 об / мин. Коробка передач пятиступенчатая (удвоитель КПП).

Размеры трактора:

• длина: 4165 мм;
• ширина: 1884 мм;
• высота по кабине: 2485 мм;
• , продольное основание: 2450 мм.

ЮМЗ-6 — первая модель трактора, но на данный момент есть и другие: ЮМЗ-6Л (Пусковой двигатель), ЮМЗ-6АЛ, ЮМЗ-6К, ЮМЗ-6АК и трактор ЮМЗ 6КЛ.

Технические характеристики трактора ЮМЗ-6

Имя	Модель трактора
	ЮМЗ-6АЛ	ЮМЗ-6КЛ / ЮМЗ-6КМ
Класс высадки	1,4	1,4
Расчетная скорость движения:
без редуктора, км / ч	7,6 — 24,5	7,6 — 24,5
с редуктором, км / ч	2,1 — 6,8	2,1 — 6,8
Расчетное тяговое усилие:
с шестерней, кН	14,0	14,0
без КП, кН	14,0 — 2,6	14,0 — 2,6
Удельный расход топлива, г / кВт · ч	245	245
Тип генератора	13.3701	46.3701
Мощность генератора, Вт	400	480

Характеристики модификации УМЗ-6

ЮМЗ-6АЛ . Универсальная сельхозтехника, колесная форма 4К2. Рулевая колонка этой серии тракторов регулируемая, приборная панель немного отличается от предыдущей версии, капот прямоугольный. ЮМЗ-6АК 1978 года выпуска. Кабина этого трактора немного больше, чем у его «собратьев», это кабина с улучшенным обзором.Улучшенная гидравлическая система. У трактора ЮМЗ-6К отсутствует навесная система; кроме того, нет возможности навесить рабочее оборудование.

Трактор ЮМЗ в агрегате с различными навесными, полунавесными и прицепными орудиями и машинами применяется в сельском хозяйстве и коммунальном хозяйстве.

Тракторы ЮМЗ применяются для выполнения работ общего назначения, междурядной обработки и уборки пропашных культур, для выполнения транспортных работ (круглый год), для привода активных рабочих органов мобильных и стационарных машин.Кроме того, их можно агрегатировать с бульдозерами, экскаваторами, погрузчиками, карьерами.

Мощность тракторов ЮМЗ составляет 45,6 кВт (62 л.с.), что позволяет комплектовать высокопроизводительные комбинированные агрегаты, выполняющие несколько технологических операций за один проход.

В новых моделях трактора ЮМЗ особое внимание уделяется улучшению условий труда машиниста: используются шумо- и виброзащитные кабины с системами нормализации микроклимата, регулируемые сиденья, стало расположение органов управления и средств массовой информации. удобнее.

Запчасти и детали трактора ЮМЗ

Тракторы ЮМЗ-6Л (с пусковым двигателем), ЮМЗ-6М (с электростартерным дизельным стартером), ЮМЗ-6АЛ, ЮМЗ-6АМ, ЮМЗ-6КЛ, ЮМЗ-6КМ — универсальные сельскохозяйственные тракторы с колесной формулой 4К2.

Каркас трактора ЮМЗ состоит из полурам, корпуса сцепления, коробки передач, заднего моста.

Полурама ЮМЗ — два канала, соединенные лицевой планкой. Спереди двигатель Д-65 закреплен на балке полурамы с помощью шарнирной опоры, сзади — через картер маховика жестко закреплен на картере сцепления.

Двигатель УМЗ спереди, сверху и частично сбоку с закрытой облицовкой радиатора. Облицовка вверх, правая и левая боковины быстросъемные.

Главная муфта и муфта отбора мощности (с раздельным приводом) расположены в картере муфты ЮМЗ.

Корпус КПП ЮМЗ и заднего моста разделен на два отсека: спереди смонтирован редуктор с редуктором; в задней части находится главная передача, дифференциал, конечные передачи, а также вал отбора мощности, механизм блокировки дифференциала, управление тормозами.

С правой стороны к картеру сцепления ЮМЗ крепится механизм гидроусилителя. Механизм через продольную тягу связан с рулевой тягой переднего моста, а через карданную передачу — с рулевым колесом.

Колеса тракторов ЮМЗ с шинами низкого давления. Для увеличения веса сцепления на передней балке установлены противовесы, в ячейках покрышек есть воздушно-водяные клапаны для заполнения их жидкостью.

Колеса защищены крыльями.Тракторы ЮМЗ комплектуются механическим погрузчиком задних колес.

На задней стенке корпуса КПП ЮМЗ и задней оси расположен шарнирный механизм, представляющий собой регулируемый четырехрычажный гидроцилиндр с тремя точками соединения.

Сцепка ЮМЗ жесткая, регулируемая по высоте и в горизонтальной плоскости. Имеются тяговые устройства, управляемые от гидросистемы трактора.

Для привода стационарных машин на тракторах может быть установлен приводной шкив (вращение от вала отбора мощности),

Трактор ЮМЗ оборудован пневмосистемой, обеспечивающей работу с машинами и инструментами, имеющими пневматическое или гидравлическое срабатывание тормозов (может использоваться для накачивания шин, а также в случае использования сжатого воздуха тракторами технического обслуживания).

Электрооборудование системы (номинальное напряжение 12 В) обеспечивает дистанционный пуск двигателя и дизеля, работу СМИ, работу трактора ЮМЗ в ночное время.

Топливный бак установлен на кожухе заднего моста ЮМЗ и прикрыт защитным листом, прикрепленным к крыльям задних колес.

Сиденье оператора устанавливается на защитный лист (одинарное, мягкое, рессорное, на ЮМЗ-6КЛ и ЮМЗ-6КМ — с ремнем безопасности).

Кабина каркасная, двухдверная, шумовиброизолированная, с открыванием боковых и задних окон со стороны ЮМЗ-6КЛ и ЮМЗ-6КМ.Металлическая крыша кабины имеет смотровой и вентиляционный люк, задняя стенка ЮМЗ-6Л, ЮМЗ-6М, ЮМЗ-6АЛ, ЮМЗ-6АМ открыта.

Конструкция предусматривает установку или доставку по дополнительному заказу: ведущего шкива, дополнительных гидроцилиндров и взрывоопасных муфт, колес с шинами 9,5 — 43 дюйма для работы в узких рядах, полугусениц, подогревателя бензина ПЖБ-200, гидравлического крюка, изоляционная крышка для дизеля.

Тракторы ЮМЗ-8070, ЮМЗ-8071, ЮМЗ-8080, ЮМЗ-8270, ЮМЗ-8271, ЮМЗ-8280 являются результатом модернизации предыдущих моделей.Они предназначены для выполнения различных сельскохозяйственных работ в агрегате с навесными, полунавесными и прицепными орудиями и машинами.

Трактор ЮМЗ предназначен для выполнения транспортно-погрузочно-разгрузочных работ, привода рабочих органов мобильных и стационарных машин, со специальной техникой в ​​виде экскаватора, бульдозера.

Тракторы унифицированные между собой, ЮМЗ-8270, ЮМЗ-8271, ЮМЗ-8280 — полноприводные.

На тракторах ЮМЗ-8070, ЮМЗ-8270 установлены дизельные двигатели РМ 80-03; на ЮМЗ-8071, ЮМЗ-8171 — РМ80-04; на ЮМЗ-8080 и ЮМЗ-8280 — дизель 8045.25,850.

Кабина трактора ЮМЗ — рамная, одинарная, двухдверная, шумовиброизолированная, с открывающимися боковыми и задними окнами.

Рулевое управление ЮМЗ — гидрообъемное.

Коробка передач ЮМЗ — механическая синхронизированная, 12-ступенчатая, трехдиапазонная (возможна установка 9-ступенчатой),

Гидравлическая система ЮМЗ обеспечивает управление механизмом задней навески и приведение в действие гидравлических исполнительных органов (одно- и двухместных). гидроцилиндры, гидромоторы и др.), устанавливаемые на агрегатируемые машины и орудия.

По желанию заказчика на тракторах вместо кабины может устанавливаться каркас безопасности с крышей и прицепным устройством.

Технические характеристики трактора ЮМЗ-6

Трактор ЮМЗ-6АЛ, ЮМЗ-6АМ

Класс тяги — 1,4

Расчетные скорости движения:

Без редуктора, км / ч — 7,6-24,5

С коробкой передач , км / ч — 2,1-6,8

Расчетное тяговое усилие:

С коробкой передач, кН — 14.0

Без коробки передач, кН — 14,0-2,6

Габаритные размеры ЮМЗ-6:

Длина, мм — 4165

Ширина, мм — 1884

Высота кабины, мм — 2485

Продольная база, мм — 2450

Колея ЮМЗ-6:

Колеса передние, мм — регулируемые в пределах 1360-1860 с интервалом 100

Колеса задние, мм — регулируемые в пределах 1400-1800

Дорожный просвет:

Под передними колесами, мм — 645

Под задними колесами, мм — 450

Наименьший радиус поворота в середине колеи внешнего переднего колеса при торможении внутреннего заднего колеса, м — 5.0

Масса буксируемого прицепа с грузом, кг — 6000

Конструкционная масса, кг — 3400

Углы подъема (спуска) без прицепа, град — 20

Глубина преодолеваемого брода, м — 0,8

Дизель трактор ЮМЗ-6

Двигатель Д-65

Тип — четырехтактный, с непосредственным впрыском топлива

Мощность, кВт — 45,6%

Номинальная частота вращения коленчатого вала, мин. — 1750

Количество цилиндров — 4

Диаметр цилиндра, мм — 110

Ход поршня, мм — 130

Степень сжатия (расчетная) — 17.3

Объем цилиндров, л — 4,94

Порядок расположения цилиндров — 1-3-4-2

Топливный насос высокого давления — УТН-5

Удельный расход топлива, г / кВт · ч — 245

Воздухоочиститель — комбинированный, с сухой центробежной и масляной инерционной контактной очисткой воздуха

Масса сухого двигателя (дизеля) ЮМЗ, кг — 540

Трансмиссия ЮМЗ-6

Муфта ЮМЗ — сухая, фрикционная, двухпоточная, постоянно замкнутая. .

Коробка передач ЮМЗ — механическая десятиступенчатая с понижающей передачей или механическая десятиступенчатая с синхронизаторами.

Дифференциал заднего моста ЮМЗ — конический с двумя сателлитами, открытого типа.

Подвеска и системы управления УМЗ-6

Тип шасси — 4К2

Шины, дюймы:

Передние — 7,5-20

Задние — 15,5Р-38

Тормозные механизмы ЮМЗ — дисковые, сухие, с механический привод

Рулевое управление ЮМЗ — механическое, с гидроусилителем

Навесная система трактора ЮМЗ-6

Способы регулировки положения навесного орудия — высотная, с механическим корректором веса захвата

Насос гидросистемы ЮМЗ — НШ42У-3-Л

Распределитель ЮМЗ — Р80-3 / 1-222

Максимальное давление жидкости в гидросистеме, МПа — 14

Вал отбора мощности ВОМ ЮМЗ-6

Тип привода — полу- независимая 2-х скоростная

Частота вращения (при номинальной частоте коленчатого вала дизеля), мин — 551 (1000)

Описание и основные характеристики экскаватора ЮМЗ.Описание и основные характеристики экскаватора ЮМЗ заправочные цистерны Юмз 6кл

В Советском Союзе разработка и производство сельскохозяйственной техники решались централизованно. Яркий тому пример — трактор ЮМЗ-6 разработки Минского тракторного завода, производство которого впоследствии было организовано в Днепропетровске на Южмаше. Такой подход к проектированию и опытно-конструкторским работам позволил существенно сэкономить при внедрении модели в производство.

Колесный трактор ЮМЗ-6 относится к классу универсальных универсальных машин семейства «Беларусь».Предназначен для выполнения следующих видов работ:

1. Сельскохозяйственные работы с использованием прицепной, полунавесной и навесной техники.
2. Дорожное строительство, лесное хозяйство и специальные виды работ.
3. Трактор может использоваться в качестве привода мобильных и стационарных агрегатов.
4. Транспортные операции с использованием прицепов и полуприцепов.

Серия создана специально для навесного оборудования ЮМЗ-6, существенно расширив его возможности. С помощью указанных агрегатов этот трактор трансформируется в землеройную машину, бульдозер, экскаватор или погрузчик.Переоборудование может производиться как на заводе, так и в специализированных мастерских.

1. История создания трактора ЮМЗ-6

.

Первые образцы этой модели были собраны на Южном машиностроительном заводе в городе Днепропетровске в 1966 году. Прототипом описываемого трактора стал МТЗ-5, разработанный конструкторским бюро Минского тракторного завода. Эта модель выпускалась на ЮМЗ, начиная с 1958 года. При модернизации были сохранены многие технические решения, обеспечивающие машине высокие рабочие характеристики.

Тракторы ЮМЗ-6 выпускаются серийно с 1970 года, последний экземпляр сошел с конвейера завода в 2001 году. В процессе производства вносились различные изменения в конструкцию; Всего было разработано четыре модификации. Речь идет о следующих моделях: ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6К и ЮМЗ-6АК.

Конструкция трактора оказалась настолько удачной, что им заинтересовались за рубежом. В частности, в 1974 году технологическая документация была закуплена в Советском Союзе шведской компанией Volvo.На базе ЮМЗ-6 была разработана модель Volvo BM-700, выпускавшаяся с 1976 по 1982 год. Эта техника хорошо зарекомендовала себя в сложных климатических условиях Скандинавии.

Трактор ЮМЗ-6Л выпускался с 1970 по 1978 год.

Последний трактор этой серии, доработанный ЮМЗ-6АКМ-40.2, сошел с конвейера завода в 2001 году и был снят с производства как морально и технически устаревший. На смену этой модели пришли ЮМЗ-8040.2, ЮМЗ-8040.2М, ЮМЗ-8244.2 и ЮМЗ-8244.2М. Описанный трактор выпускается более 30 лет, что говорит о значительном потенциале.

2. Общее описание и технические характеристики трактора ЮМЗ-6

.

Компоновка данной модели классическая для автомобилей этого класса с колесной формулой 4 × 2. Каркас трактора ЮМЗ-6 представляет собой полурама, состоящую из двух продольных лонжеронов и поперечной передней балки. На этой конструкции закреплены картер сцепления и коробка передач.

В передней части трактора на раме шарнирно закреплен передний мост с управляемыми колесами, вращение которых обеспечивается цапфами.Сзади машина опирается на втулки полуосей, жестко закрепленные на картере коробки передач. Эта конструкция самая простая и надежная. Привод постоянный на задние колеса через валы главной передачи.

На тракторе установлены пневмошины низкого давления с развитыми проушинами для обеспечения высокой проходимости … Колеса разного диаметра, размер передних шин 7,50-20 или 9,00-20; сзади — 15.5R38. Такое техническое решение типично для машин данной категории и обеспечивает им достаточно высокие технические характеристики.

Тракторы серии ЮМЗ-6 относятся к тяговому классу 1,4, что делает их востребованными в различных сферах хозяйствования. На станке установлено:

• раздельно-модульная гидросистема;
• электрооборудования с бортовой сетью 12 В;
Пневматическая система
• ;
• оборудование задней навески.

Рулевое управление трактора оборудовано гидроусилителем, поворот передних колес осуществляется трапецией через продольную штангу.Последний через карданную передачу соединен с валом трехспицевого рулевого колеса. Рабочая тормозная система — пневматическая, колодочная или дисковая с педальным управлением. Парковочный механизм приводится в действие с помощью храпового рычага.

Трактор ЮМЗ-6АЛ выпускался с 1978 по 1986 год.

2.1 Габаритно-весовые параметры

Тракторы серии ЮМЗ-6 относятся к категории среднеразмерных универсальных машин.

Основные массогабаритные характеристики станка следующие:

Габаритные размеры: Длинна. с рычажным механизмом — 4165 мм; без навесной системы — 3690 мм; ширина — 1884 мм; высота по крыше кабины — 2660 мм; вверху глушителя — 2860 мм; база — 2450 мм; колея регулируемая: передние колеса от 1360 до 1860 мм; сзади от 1400 до 1800 мм; агрономический клиренс — 450 мм. Вес станка: конструкционный без технических жидкостей — 3350 кг; в рабочем состоянии — 3895 кг; распределение массы между осями — 1-2. Допустимая масса прицепа — 6000 кг. Максимальный вес навесного оборудования не более 1150 кг.

В зависимости от модификации габаритные весовые характеристики трактора ЮМЗ-6 могут отличаться от указанных выше. Размеры машины и рациональное распределение веса обеспечивают ей отличную маневренность и проходимость. Допускается к применению на ограниченных территориях, на промышленных и сельскохозяйственных объектах, в лесах и на открытых пространствах.

2.2. Двигатель трактора ЮМЗ-6

На тракторах серии ЮМЗ-6 установлены дизельные силовые агрегаты двух моделей Д65М и Д65Н, имеющие разную конструктивную массу 525 и 540 кг соответственно. Двигатель установлен в передней части кабины и закреплен на раме резиновыми опорами. Сверху и спереди силовой агрегат закрывается капюшоном; по бокам устанавливаются съемные стальные панели. Основные технические характеристики двигателя:

Дизельный двигатель без наддува, без турбонаддува, что значительно упрощает его конструкцию и эксплуатацию.Силовой агрегат имеет систему жидкостного охлаждения с установленным спереди радиатором. Топливо подается из бака, расположенного за кабиной и защищенного от внешних воздействий стальным листом. Производитель гарантирует минимальный ресурс двигателя 10 тысяч часов до первого капитального ремонта.

2.3. Коробка передач трактора ЮМЗ-6

Тракторы серии

ЮМЗ-6 оснащены механическими коробками передач, последние предназначены для изменения передаточных чисел, обеспечения реверса и отбора мощности.Конструкция позволяет двигателю работать при неподвижном тракторе и включенном сцеплении.

Коробка передач постоянного зацепления с тремя подвижными каретками пятиступенчатая с ручным рычажным управлением. Агрегат оборудован понижающей передачей, что позволяет увеличить количество режимов вдвое. Первичный вал, установленный на роликовых подшипниках, приводит в движение вторичный вал или вал отбора мощности через систему шестерен и муфт.

Устройство коробки исключает возможность включения двух передач одновременно через специальный затвор.Также предусмотрен механизм блокировки, чтобы избежать запуска двигателя, если коробка передач не находится в нейтральном положении. Смазка деталей и узлов КПП осуществляется маслом в картере путем частичного погружения шестерен и его разбрызгивания.

2,4. Шасси и трансмиссия трактора ЮМЗ-6

Универсальный колесный трактор ЮМЗ-6 оснащен надежными механизмами передачи и преобразования крутящего момента от двигателя к колесам. Шасси в составе:

• Главная муфта.Двойной, постоянно закрытый, с сухим картером, принцип действия — фрикционный. Помимо главного сцепления предусмотрен отдельный механизм сцепления привода ВОМ, управление основным и дополнительным устройствами раздельное.
• Коробка передач (см. Выше).
• Задний мост в картере, который имеет главную и главную передачи, между которыми находится дифференциал.

Передние колеса установлены на неподвижных осях, которые, в свою очередь, установлены на шарнирных пальцах. Балка моста телескопическая, что обеспечивает широкую смену колеи.Задние колеса установлены на полуосях на шарикоподшипниках, установленных в втулках бортовых передач. Картер моста заполнен трансмиссионным маслом, обеспечивающим смазку механизмов.

3.Кабина трактора ЮМЗ-6

Кабина трактора ЮМЗ-6 АКЛ 1992

Описываемая модель проста в эксплуатации и имеет удобное рабочее место оператора. Кабина трактора серии ЮМЗ-6 отличается прочной конструкцией; для безопасности водителя он оборудован пространственной рамой.Вход через двери, расположенные по бокам.

Остекление двухуровневое с большими панорамными окнами по периметру в верхней части, а также маленькими — внизу лицевой панели и обеих дверей. Есть зеркала заднего вида и дворники с электроприводом. Открытие задних и боковых окон поворотом вокруг горизонтальной оси, установленной вверху.

Кабина трактора ЮМЗ-6 смонтирована на четырех резиновых амортизаторах, опирающихся на раму в передней части и кронштейны крыльев в задней части.Здесь размещены следующие элементы:

1. Сиденье водителя регулируемое по высоте, установленное на пружинном амортизаторе.
2. Органы управления:
   1. Рулевая колонка с механизмом плавного регулирования высоты и вылета.
   2. Рычаги переключения передач, коробка передач стояночного тормоза и механизм вала отбора мощности.
   3. Педали: сцепления и тормозной системы.
3. Щиток приборов со спидометром, датчиками давления в масляной и пневмосистеме, индикаторами напряжения и тока.Здесь находится замок запуска двигателя с ключом.

Кабина оборудована большими зеркалами заднего вида, козырьками для защиты от прямых солнечных лучей. Температурно-влажностный режим обеспечивает встроенный обогреватель с вентилятором. Имеется ящик для размещения аптечки, в базовой комплектации предусмотрены пепельница, термос для воды и специальный зажим для ее размещения. Кабина признана экспертами отличной по эргономике и удобству.

4.Система навесного оборудования трактора ЮМЗ-6

Тракторы серии ЮМЗ-6 предназначены для работы с разнообразной навесной, полунавесной и прицепной техникой. Номенклатура этих устройств разнообразна, их общее количество составляет 258 наименований.

Трактор может агрегатироваться с механизмами следующих типов:

• Сельскохозяйственный инвентарь: плуги, бороны, культиваторы, сеялки и др.
• Оборудование общего назначения: сварочные аппараты, компрессоры.
• Прицепы и полуприцепы для перевозки различных грузов, в том числе контейнеров.

Для установки вышеуказанного оборудования предусмотрен механизм навески, закрепленный на кронштейнах задней стенки коробки передач. Упомянутая система состоит из четырех звеньев с тремя шарнирами для крепления оборудования. Механизм гидравлический, что обеспечивает возможность перемещения оси подвески по вертикали на 750 мм вверх и вниз. Система агрегата оснащена следующими устройствами:

• Механизм фиксации устройства в транспортном положении.
• Тяговое устройство модели СА-1 с панелью управления, установленное в кабине.
• Вал отбора мощности имеет защитную крышку.

В задней части находятся также устройства, соединяющие гидравлическую, пневматическую и электрическую системы навесного оборудования или прицепного оборудования с бортовыми сетями. Навесной механизм позволяет оператору самостоятельно установить и подключить любое из вышеперечисленных устройств и использовать его. Это обстоятельство дает возможность значительно повысить производительность труда и отказаться от услуг подсобных рабочих.

5. Модификации трактора ЮМЗ-6

Трактор ЮМЗ-6К выпускался с 1986 по 1993 год.

Конструкторское бюро Южмаша постоянно работало над модернизацией оборудования и улучшением его эксплуатационных и экономических характеристик. Всего за историю существования модели было выпущено четыре модификации тракторов описываемой серии:

• ЮМЗ-6Л. Выпускался с 1970 по 1978 год и мало чем отличается от МТЗ-5 по конструкции.Внешний вид практически неотличим от своего собрата, за исключением округлой решетки радиатора.

• ЮМЗ-6АЛ. Сходил с конвейера с 1978 по 1986 год. В ходе модернизации были изменены приборная панель и решетка радиатора, усовершенствована тормозная система.

• ЮМЗ-6К. Выпускался с 1986 по 1993 годы. Является промышленной модификацией модели и не имеет механизма задней навески сельскохозяйственных орудий.Машина имеет элементы для крепления бульдозерного ножа и экскаваторного оборудования.
• ЮМЗ-6АК. Собирался с 1993 по 2001 год. От других моделей отличался улучшенной конструкцией кабины, большей площадью остекления и распашными окнами. Введен механизм регулировки рулевой колонки.

Трактор ЮМЗ-6АК выпускался с 1991 по 2001 год.

К обозначениям указанных моделей добавлены индексы, указывающие на тип системы пуска силового агрегата: L — пусковой двигатель и M — электростартер.Все вышеперечисленные модификации тракторов ЮМЗ-6 активно использовались в народном хозяйстве. Некоторые машины все еще находятся в эксплуатации, несмотря на почтенный возраст, что говорит о большом запасе прочности.

6. Особенности эксплуатации трактора ЮМЗ-6

Агропромышленные модели Южного машиностроительного завода показали себя чрезвычайно прочными и неприхотливыми. Ресурс энергоблока до первого ремонта составляет не менее 10 000 часов работы, а трудоемкость сменного обслуживания не превышает 0.0586 человеко-часов. При заявленном сроке службы 10 лет на данный момент есть образцы, в три и даже четыре раза превышающие этот показатель.

За весь период эксплуатации накоплена полная статистика отказов трактора. Наиболее подвержены износу следующие компоненты и механизмы:

1. Усилитель руля. Причина выхода из строя — выход из строя насоса НШ-10 или распределительного клапана.
2. Неисправность сцепления. Износ фрикционных накладок рабочего диска из-за превышения максимальных нагрузок.
3. Развитие в цилиндро-поршневой группе из-за несвоевременной замены масла или неправильного обслуживания.
4. Система подачи топлива. Распыление топлива ухудшается из-за износа форсунок.
5. Потеря упругости пружины и увеличение зазоров между деталями ГРМ.

Длительная и безотказная работа тракторов серии ЮМЗ-6 обеспечена за счет правильной обкатки, соблюдения рекомендуемых режимов работы и своевременного выполнения сервисных процедур.Производителю удалось добиться оптимального сочетания высоких технико-экономических показателей и простоты обучения и использования

7. Заключение

Тракторы ЮМЗ-6 всех модификаций, несмотря на прекращение их производства 15 лет назад, до сих пор используются в различных сферах хозяйственной и производственной деятельности. Успех конструкции подтверждается тем, что технологическая и конструкторская документация была закуплена шведской компанией Volvo. На его основе довольно давно разрабатывалась и выпускалась лицензионная модель.

Трактор ЮМЗ-6 — универсальная колесная машина с тяговым усилием 1,4 тонны. Сейчас этот агрегат больше не выпускается — последний экземпляр сошел с конвейера еще в 2001 году (а первый — в 1966 году). Трактор был призван в помощь сельхозработам, в которых он оказался очень успешным, заслужив титул легенды советского агропромышленного комплекса. Многие экземпляры успешно работают по сей день.

Трактор ЮМЗ-6

Агрегат разработан на Южном машиностроительном заводе (Украина, Днепропетровск) на базе трактора МТЗ-5.В прошлом этот завод работал на оборонную промышленность, а его продукция (в том числе тракторы) отличалась высокой надежностью. Правила приема в военную службу были строгими. Модель ЮМЗ-6 оказалась удачной, и через 2 года предприятие выпустило уже сто тысяч экземпляров. Компоновка трактора классическая, с полурамкой, на которой расположены передний мост и дизельный четырехтактный двигатель. Кабина расположена в задней части агрегата.

За все время выпуска этого трактора отечественного производства было создано несколько модификаций (в том числе экскаватор и бульдозер).

Назначение Трактор адаптирован для работы в широком температурном диапазоне. Он отлично заводится в сорокаградусный мороз (экстремальная температура) и выдерживает жару до плюс сорока. Помимо сельскохозяйственных работ широкого профиля, используется на производстве, в строительстве, при выполнении общественных работ, а также как транспортное средство. Навешивание различного навесного оборудования и прицепных орудий увеличивает возможности трактора. Устройство часто используется как привод для переносного и стационарного оборудования.Оборудованный прицепом, он может перевозить различные грузы. А если у вас есть бульдозерный отвал или ковш экскаватора, вы можете использовать машину в дорожном строительстве и ремонте.

Плюсы и минусы трактора

Преимущества: ➤ Высокая надежность и хорошее качество всех компонентов. ➤ Тихая и плавная работа экономичного мотора, наличие декомпрессора, быстрый запуск даже в мороз. ➤ Двигатель легко снимается для ремонта и обслуживания. ➤ Прочные задние ступицы и полуоси, отличная блокировка.➤ Простота конструкции и доступность запчастей. Недостатки (со слов владельцев): ➤ Жесткая ходовая часть. ➤ Обороты двигателя не очень высокие. ➤ Двигатель не приспособлен к длительной работе без нагрузки (закоксовывание).

Двигатель

Дизельный двигатель одной из двух моделей (мощностью 60 или 62 л.с.) с четырьмя цилиндрами подряд без турбонаддува. Для его запуска можно использовать либо стартер, либо электростартер (это зависело от версии двигателя).

Трансмиссия

Тип трансмиссии у данной модели — механическая, с девятью скоростями.Один рычаг используется для управления коробкой передач приводов агрегатов и коробкой передач (пятиступенчатой, с подвижными передачами). Рулевая колонка регулируется как по высоте (бесступенчатая), так и поворотом (есть четыре фиксированных положения). Управление рулем осуществляется при помощи гидроусилителя.

Муфта фрикционная двухпоточная, постоянно замкнутая. Имеет раздельные приводы коробки передач (КПП) и ВОМ. Передний ход имеет десять передач, задний — две.

Шасси

Задние колеса приводятся в движение жесткой подвеской с механической блокировкой дифференциала.Передние колеса (через которые осуществляется разворот) имеют портальную жесткую подвеску. Торможение осуществляется сухими дисковыми тормозами. Колея задних колес меняется плавно. На задней стенке коробки передач и задней оси имеется специальный кронштейн, предназначенный для крепления навесного оборудования перед трактором (передняя навеска).

1 — первичный вал; 2 — стяжной болт; 3 — ведущая шестерня; 4 — прижимные пластины; 5, 31 — очки; 6 — промежуточный ролик; 7 — регулировочная прокладка; 8 — шариковый подшипник; 9 — шестерня включения второй и четвертой передач; 10 — ролики переключения передач; 11 — переключатель роликового замка; 12 — блокирующий ролик; 13 — стопорный роликовый замок; 14 — тяга; 15 — занавеска; 16 — выключатель; 17 — упор; 18 — ось; 19 — рычаг включения блокировки муфты привода ВОМ; 20 — качалка; 21 — защелка подпружиненная; 22 — стойка; 23 — рычаг переключения передач; 24 — болт; 25 — корпус колонки переключения передач; 26 — вилка; 27 — рычаг упора; 28 — шестерня включения первой передачи и передачи заднего хода; 29 — вторичный вал; 30 — роликовый подшипник; 32 — шестерня включения третьей и пятой передач; 33 — гайка круглая; 34 — шестерня заднего хода; 35 — ведущая шестерня первой передачи; 36 — ведущая шестерня третьей передачи; 37 — промежуточный вал; 38 — ведущая шестерня четвертой и пятой передач; 39 — ведущая шестерня второй передачи; 40 — упорное кольцо; 41 — пробка для слива масла; 42 — шестерня постоянного зацепления; 43 — корпус трансмиссии; 44 — карданный вал ВОМ.

Гидравлика

Навесная гидросистема выполнена раздельно-модульной. Базовая модель не предусматривает автоматического управления гидроагрегатами.

Для подключения сельскохозяйственных машин есть две пары независимых клемм сбоку и одна пара сзади. В комплект входит выносной гидроцилиндр и шланги.

Электрик

Постоянный ток напряжением 12 вольт обеспечивает дистанционный запуск дизельного двигателя (а также пускового двигателя) и работу электрооборудования в кабине.Есть розетка для подключения светосигнального оборудования.

1 — передний фонарь; 2 — свеча зажигания; 3 — звуковой сигнал; 4 — магнето; 5 — электродвигатель отопителя; 6 — выключатель электродвигателя отопителя; 7 — дворник; 8 — выключатель блокировки; 9 — вентилятор; 10 и 25 — соединительные панели; 11 — выключатель вентилятора; 12 — заглушка; 13 — выключатель плафона; 14 — плафон; 15 — выключатель останова; 16 — задняя фара; 17 — выключатель задних фонарей; 18 — задний фонарь; 19 — розетка; 20 — переключатель указателей поворота; 21 — прерыватель указателей поворота; 22 — выключатель звукового сигнала; 23 — датчик уровня топлива; 24 — центральный выключатель света; 26 — фонарь освещения номерного знака; 27 — выключатель магнето; 28 — блок предохранителей; 29 — выключатель фар; 30 — контрольные лампы; 31 — выключатель омывателя; 32 — указатель температуры охлаждающей жидкости; 33 — амперметр; 34 — лампы освещения панели приборов; 35 — шайба; 36 — генератор; 37 — фары; 38 — переключатель «масса»; 39 — переносная лампа; 40 — аккумуляторная батарея; 41 — патрон переносной лампы; 42 — стартер; 43 — указатель указателя температуры охлаждающей жидкости; 44 — указатель уровня топлива; 45 — выключатель стартера.

Кабина

В одинарной кабине с двумя дверями, которая поддерживается амортизаторами на крыльях задних колес, можно открывать задние и боковые окна. Он имеет защиту от чрезмерной вибрации и шума, а также удачно расположенную панель приборов. В ряде модификаций используется кабина с повышенной обзорностью, что очень удобно для водителя.

Технические характеристики трактора ЮМЗ-6:

Характеристики	Индикаторы	Единица измерения
Тип двигателя	Д-65 или Д-242-71
Рабочая скорость движения вперед (максимальная)	11,1	км / ч
Транспортная скорость вперед (максимальная)	24,5	км / ч
Скорость назад (максимальная)	5,7	км / ч
Радиус поворота	5	м
Для двигателя Д-65:
— мощность двигателя	45,6	кВтч
— частота вращения (номинальная)	1750	об / мин
— крутящий момент (максимальный)	270	Н * м
— диаметр цилиндра	11	см
— ход поршня	13	см
— расход топлива	245	г / кВт · ч
— рабочий объем	4,94	л
Для двигателя Д-242-71:
— мощность двигателя	46	кВтч
— частота вращения	1800	об / мин
— крутящий момент (максимальный)	241	Н * м
— диаметр цилиндра	11	см
— ход поршня	12,5	см
— расход топлива	226	г / кВт · ч
— рабочий объем	4,75	л
Общие характеристики:
— количество цилиндров двигателя	4	ПК.
— объем топливного бака	90	л
— рабочая скорость вперед (максимальная)	11,1	км / ч
— скорость движения вперед (максимальная)	24,5	км / ч
— скорость назад (максимальная)	5,7	км / ч
— радиус поворота	5	м
— размер колеи передний	1,36-1,86	м
— размер колеи задних	1,4-1,8	м
— колесная база	2,45	м
— просвет (под передним мостом)	0,45	м
— клиренс (под задней осью)	0,645	м
— масса (эксплуатационная, с добавками)	3 895	т
— масса трактора	2 895	т
— масса (конструктивная, с рабочим оборудованием)	3,35	т
— допустимая масса прицепа	6	т
— ширина	1884	м
— высота (в салоне)	2,66	м
— высота (над глушителем)	2,86	м
— длина (с навесной системой)	4,14	м
— длина (без навесной системы)	3,69	м

Модификации

Сразу отметим, что буква «L» в названии трактора означала, что двигатель запускался от пускового двигателя.Если вместо «L» стояла буква «M», то для этого использовался электростартер. Наличие буквы «К» указывало на негабаритный салон. Далее — непосредственно о доработках. Самым первым начали производить трактор ЮМЗ-6Л. Они были практически идентичны МТЗ-5 и очень напоминали МТЗ-50. Отличие этой модификации — закругленная решетка радиатора. Вариант ЮМЗ-6АЛ отличается возможностью регулировки рулевой колонки. Его можно было поворачивать на разные углы и изменять высоту.Также были внесены изменения в тормоза и капот — он стал прямоугольным. Версия ЮМЗ-6К предназначалась для промышленных нужд, поэтому необходимость в навесном сельхозтехнике отпала (но позже, когда модель стала базовой, ее вернули). Зато были крепления для бульдозерного отвала и ковша экскаватора.

В 1978 году создан трактор ЮМЗ-6АК, оснащенный усовершенствованной гидросистемой, с регулировкой усилия и положения. Кроме того, этот агрегат отличался новой комфортной кабиной, угол обзора которой стал намного больше.

В течение пяти лет (с 1985 по 1990 год) предприятие выпускало модификацию ЮМЗ-6КЛ с большой модернизированной кабиной и автоматической регулировкой гидравлики. После 1991 года и до начала нынешнего века такая же модификация выпускалась под названиями ЮМЗ-6АКЛ и ЮМЗ-6АКМ.

Регулировка сцепления

Схема работы включает следующие этапы: 1 … Снята крышка люка сцепления. Он находится внизу блока.Регулируются рычаги разблокировки. Рекомендуемое расстояние между диском ВОМ и кулачками должно быть 73,5 мм. 2 … Задана длина основного звена. Зазор между опорной втулкой и руками не должен превышать 4 мм. 3 … Затяните 24 болта с головкой до упора, а затем ослабьте 7 щелчков храповика. 4 … При эксплуатации диски сцепления трутся друг о друга, что приводит к нарушению первоначальной регулировки. Стоит отметить, что регулировку сцепления можно проводить в полевых условиях.

Регулировка клапанов

Эта процедура начинается с прогрева двигателя. После того, как силовая установка достигнет рабочей температуры, дизель отключают и регулируют клапаны. Для этого снимается верхняя крышка и вращением коленчатого вала обнаруживается верхняя мертвая точка (ВМТ). Для определения этого положения обычно используется специальный прибор. Как только верхняя точка будет найдена, коромысла клапанов первого цилиндра должны двигаться свободно. Затем устанавливаются требуемые зазоры и коленчатый вал поворачивается на 180 градусов.Регулируются клапаны третьего цилиндра. Еще пол-оборота отводят на клапаны четвертого цилиндра. Прокручиваем вал и завершаем регулировку на втором цилиндре двигателя.

ЮМЗ-6 — универсальный колесный трактор, предназначенный для использования в сельском хозяйстве и промышленности. Модель выпускалась с 1966 по 2001 год на мощностях Южного машиностроительного завода. За это время она получила ряд улучшений, каждое из которых существенно отличалось от предыдущего.Сегодня мы рассмотрим устройство и технические характеристики ЮМЗ-6, а также познакомимся с его модификациями.

Начало производства

Основой для создания трактора ЮМЗ-6, технические характеристики которого мы рассматриваем сегодня, стал МТЗ-5, выпускавшийся на мощностях завода ЮМЗ до 1958 года. ЮМЗ -6 был больше похож на МТЗ-5, чем на его преемника МТЗ-50. Модель выпущена в 1966 году. Вскоре она стала настоящей легендой.Дело в том, что в те времена страна остро нуждалась в освоении целины, и ЮМЗ-6 отлично справился с этой задачей.

Сильные стороны

Высокое качество трактора обусловлено тем, что завод ЮМЗ изначально создавался как центр военно-космических исследований. Всего за два года было выпущено 100 тысяч экземпляров автомобиля. Высокие эксплуатационные и технические характеристики ЮМЗ-6 вкупе с простотой конструкции сделали трактор настоящим фаворитом советских хозяйственников, строителей, промышленников и коммунальщиков.

Тракторное устройство

Каркас модели был представлен двумя швеллерами, закрепленными между собой перекладиной или рамой. Силовая установка, коробка передач, задний мост и всевозможные вспомогательные системы … Шасси трактора представляло собой передний мост с жесткой подвеской … Отличался простым механизмом контроля и контроля сил трансмиссии и использованием муфта потока. Благодаря высокому центру тяжести трактор мог преодолевать уклон, угол наклона которого не превышал 10 градусов.Однако, как показала практика, он чувствовал себя уверенно даже на более крутых спусках.

Технические характеристики ЮМЗ-6 первой серии были весьма скудными по сравнению с последующими моделями. Так, в первых версиях агрегат гидросистемы трактора был лишен устройств автоматики. Автомобиль оснащался колесами с камерами пониженного давления. Ширина колеи могла регулироваться от 1,4 до 1,8 метра. Разнообразие навесного оборудования позволяло использовать трактор ЮМЗ-6 для выполнения самых разных работ.При этом, благодаря своей высокой мощности, он мог выполнять несколько операций одновременно.

Рулевое управление автомобиля оборудовано гидроусилителем. В более поздних версиях даже появилась возможность регулировать рулевую колонку в нескольких плоскостях. Кабина автомобиля имела шумо- и виброизоляцию. Для вентиляции кабины оборудовали верхним и боковыми окнами. Удобное расположение приборной панели и хороший обзор сделали работу оператора максимально эффективной. Эксплуатационные и технические характеристики ЮМЗ-6 позволяют ему по сей день оставаться одной из самых надежных моделей своего класса.На рынке можно найти широкий ассортимент запчастей для этого трактора, поэтому его ремонт не проблема.

Модель оснащалась одним из двух 4-х тактных дизельных двигателей: Д-65 или Д-242-71. Первый из них был более мощным (60 л.с. против 44,5 л.с.) и устанавливался на более поздних версиях трактора. Двигатель запускался с помощью электростартера или стартера. Помимо самого мотора, в силовую установку трактора входили системы: питания, подачи воздуха и смазки.

Итак, основные параметры трактора:

1. Класс тяги — 1,4.
2. Удельный расход топлива около 250 г / кВтч в час.
3. Масса — 3,2 тонны.
4. Максимальная скорость 24,5 км / ч.
5. Максимальный уклон 10 градусов.
6. Размеры: 4140/1884/2750 мм.
7. Колесная база 2450 мм.
8. Клиренс — 450 мм.
9. Радиус поворота 5 метров.

Модернизация

Модельный ряд трактора ЮМЗ-6, технические характеристики которого постоянно совершенствовались, был представлен четырьмя модификациями:

1. ЮМЗ-6Л.Дебютная серия тракторов, большая часть конструктивных решений которой сильно напоминала модель МТЗ-5. Модели этой серии имели округлую решетку радиатора. Из-за этой особенности трактор часто путали с первыми вариантами МТЗ-50.
2. ЮМЗ-6АЛ. Эта серия отличалась от предыдущей такими особенностями: возможностью регулировки рулевой колонки, прямоугольной конфигурацией капота, измененной приборной панелью, модернизированными тормозами.
3. ЮМЗ-6К. Это промышленный вариант трактора ЮМЗ-6, получивший навесное оборудование для экскаваторной и бульдозерной техники.Именно эту модель подразумевают, когда говорят: «Экскаватор ЮМЗ-6». Технические характеристики трактора отличаются, прежде всего, отсутствием задней навески. Позже модель переоборудовали в сельскохозяйственную машину, но у владельцев до сих пор остается много промышленных экземпляров.
4. ЮМЗ-6АК. Эта версия выпускается с 1978 года. Отличается повышенной обзорностью кабины (напоминает кабину трактора МТЗ-80) и модернизированной гидравлической системой, оснащенной регуляторами мощности и положения.

Следует отметить, что в названии тракторов также можно встретить буквы «М» или «Л». Например, последняя версия может называться ЮМЗ-6АКЛ. Технические характеристики моделей с такими показателями различаются только типом пуска мотора. Буква «M» обозначает электростартер, а «L» обозначает пуск двигателя.

Рыночные позиции

На сегодняшний день трактор МТЗ-6, технические характеристики которого мы рассмотрели, в зависимости от года выпуска и состояния стоит от 1.От 7 до 5 тысяч долларов. Более того, он намного дешевле многих конкурентов. Модели МТЗ-50 и МТЗ-80 являются аналогами и основными конкурентами ЮМЗ-6, поскольку производились на базе одного и того же трактора — МТЗ-5. Поэтому на рынке можно найти множество сменных частей к этим тракторам.

Тракторы серии ЮМЗ-6 — универсальная колесная техника, активно применяемая в сельском хозяйстве и промышленности. Эта техника выделяется своими техническими характеристиками и простотой использования.На протяжении всего своего существования она постоянно совершенствовалась, что позволяло ей удерживать лидирующие позиции на рынке на протяжении многих лет.

Создание трактора

Первый вариант ЮМЗ-6 был создан на Южном машиностроительном заводе в Днепропетровске в 1966 году. Прототипом этой модели стал трактор МТЗ-5. При модернизации оборудования было учтено множество технических характеристик, которые обеспечили его популярность и удобство использования.

Серийное производство трактора началось в 1970 году.Так продолжалось до 2001 года. За все это время было выпущено четыре модификации модели ЮМЗ-6, каждая из которых имела некоторые улучшения относительно прототипа.

Как работает трактор

Компоновка трактора модели ЮМЗ-6 классическая для автомобилей этого класса с колесной формулой 4х2. Несущая часть техники — особым образом оборудованный полукадр. Он образован поперечиной и продольными лонжеронами. На такой раме поддержки, установлены кожухи сцепления и коробки передач.

Перед трактором передний мост с управляемыми колесами закреплен с помощью шарнирного сочленения. Их перемещение возможно благодаря наличию в конструкции штифтов. Сзади автомобиль опирается на втулки полуосей, которые жестко соединены с картером коробки передач. Такие конструктивные особенности моделей ЮМЗ-6 обеспечивают простоту управления и надежность в эксплуатации. Привод этого трактора постоянный, он осуществляется на задние колеса.

Особенностью автомобиля является наличие пневматических шин низкого давления.У них отличные проушины для отличной проходимости в любых условиях. Колеса трактора имеют разный диаметр, что является отличным техническим решением.

Модельное оборудование

ЮМЗ-6 относится к категории специализированных автомобилей с тяговым классом 1,4. Это делает эту технику весьма популярной в различных сферах народного хозяйства. Большая популярность модели объясняется другими техническими характеристиками или оснащением:

• гидросистема раздельно-модульного типа;
Пневматическая система
• ;
• электрооборудование 12 В;
• возможность установки навесного оборудования в задней части спецтехники.

Удобство управления трактором обеспечивается наличием гидроусилителя. Поворот передних колес возможен благодаря трапеции через продольную тягу. Тормозная система пневматическая, управляется педалью. Относится к дисковому или обувному типу. Для активации режима парковки необходимо использовать специальный рычаг, который фиксируется в этом положении храповым механизмом.

Технические характеристики

Технические характеристики ЮМЗ-6 представлены в следующей таблице:

Габаритные размеры
Длина: с рычажным механизмом
Ширина	1884 мм
Высота: в кабине с глушителем
База	2.45 м
Регулируемая колея: передняя задние колеса	от 1360 до 1860 мм от 1400 до 1800 мм
Клиренс	0,45 м
Весовые технические характеристики
Конструкционная масса трактора	3,35 т.
Рабочий вес	3895 т.
Распределение массы по осям автомобиля	с 1 по 2
Максимальная масса прицепа	6 т.
Максимальный вес навесного оборудования	1,15 т.
Технические характеристики двигателя
Номинальная мощность	62 л. с.
Наработка при полной заправке	не менее 10 часов
Расход топлива	183 г / (л.с. ч)
Частота вращения коленчатого вала	1750 об. / Мин.
Крутящий момент	27,5 кгс м
Количество цилиндров	4 штуки

Технические характеристики двигателя

Тракторы ЮМЗ-6 комплектуются двигателями двух типов — Д65М, Д65Н.Силовой агрегат машины расположен в передней части кабины. Крепится к раме трактора резино-металлическими опорами. Двигатель прикрыт капотом, а с боков — съемными стальными панелями.

Силовой агрегат работает на дизельном топливе … Из-за отсутствия турбонаддува его эксплуатация значительно упрощается. Двигатель имеет систему жидкостного охлаждения и питается от бака, расположенного за кабиной. Он защищен стальным листом, предотвращающим различные негативные внешние воздействия.

Технические характеристики коробки передач

Тракторы ЮМЗ-6 имеют механическую коробку передач, обеспечивающую изменение передаточных чисел и движение заднего хода. Технические особенности модели обеспечивают работу ее двигателя в стационарном положении.

Коробка передач имеет постоянное включение и подвижные каретки. Они обеспечивают ручное управление режимом движения трактора и наличие пяти скоростных режимов. Устройство коробки предусматривает одновременное включение двух передач, что возможно благодаря специальному звену.

Также есть механизм блокировки, предотвращающий незапланированный запуск двигателя. Для управления коробкой передач и другими механизмами в кабине трактора установлена ​​рулевая колонка, соответствующие рычаги и педали.

Характеристики трансмиссии

ЮМЗ-6 оснащен надежной системой передачи крутящего момента на колеса, в которую входят следующие узлы:

• главная муфта. Двойной, фрикционный принцип действия, с сухим картером;
Коробка передач
• ;
• задний мост.

Передние колеса трактора смонтированы на неподвижных осях, которые расположены на шкворнях. Телескопическая балка моста обеспечивает изменение пути в желаемом направлении. Задние колеса установлены на полуоси на шарикоподшипниках.

Малый отечественный трактор ЮМЗ — неутомимый работник и помощник для фермерских хозяйств, где нет необходимости использовать крупногабаритные самоходные агрегаты. Технические характеристики трактора ЮМЗ-6 позволяют использовать технику как для серьезных работ на сельскохозяйственных полях, так и для выполнения различных хозяйственных задач.Трактор выпускался в период с 1966 по 2001 год. Основным производителем оборудования был Южный машиностроительный завод. После остановки производства его заменил доработанный трактор серии МТЗ-1221.

Трактор ЮМЗ-6

Основные характеристики тракторной техники

Производство тракторов было налажено в Днепропетровске (ныне Днепр, Украина) в 1996 году. Основой технических характеристик трактора ЮМЗ-6КЛ послужил образ серия МТЗ-5.С учетом того, что производственные мощности завода в далеких 60-х годах прошлого века были ориентированы на оборонную промышленность, удалось полностью реализовать технические решения, обеспечивающие надежность и долговечность тракторной техники нового поколения.

Для оборонного завода правила приемки были приемлемы, и это не обошло стороной трактор ЮМЗ-6, сразу зацементировавший славу «неубиваемой техники». Для достоверности фактов можно привести следующие цифры: первое производство оборудования было начато в 1966 году, а ровно через 2 года завод получил заказ на производство 100 тысяч единиц.При этом компоновка трактора выглядела вполне классической — основная полурама машины, на которой располагался механизм переднего моста, а также четырехтактный двигатель. В задней части машины располагалась кабина машиниста.

Агрегат максимально адаптирован для работы в условиях низких температур, несмотря на то, что выявлены неисправности в гидроусилителе рулевого управления трактора ЮМЗ-6 АКЛ. Аппарат отлично запустился при температуре -40С, при температуре + 40С неисправностей не было.Изначально производитель решил сделать единый клиентоориентированный продукт — сельхозпроизводителю. Чуть позже выяснилось, что агрегатное оборудование понадобится строителям, коммунальным службам и рабочим предприятиям. Дополнительное и навесное оборудование позволило расширить технические возможности тракторной техники, достаточно упомянуть плуг серии ППО 8-40, увеличивший производительность машины в сотни раз по сравнению с ручным трудом.

ЮМЗ-6КЛ с отвалом и ковшом

Технические характеристики трактора ЮМЗ

Параметр	Значение
Тяговый класс автомобиля	1,4
Скорость передвижения	от 2,1 до 24,5 км / ч
Тип двигателя	Д-65 Н
Объем двигателя	4,94 литра
Мощность двигателя	60 ч.п.
Длина	4065 мм
Ширина	1884 мм
Высота	2730 мм
Вес станка	3400 кг
Агротехнический зазор	650 мм
Рулевое управление	Гидростатическое, механическое управление допускается по запросу
Тормозная система	Сухая, диски, привод на задние колеса
Шины передние	Formula 9 x 20
Шины задние	Formula 15 x 38
Электрооборудование	12 Вольт
Давление в системе	14 МПа
Кол-во передач	5 + 1
Расходная часть топлива	3.8 литров в час
Объем топливного бака	90 литров
Объем охлаждения	29 литров
Ресурс до ремонта двигателя часов	12000 часов

По запросу может быть укомплектован шинами 9,5-42. Возможно исполнение на полпути. Введен предпусковой подогреватель, есть изолирующая крышка. По адгезионной массе допускается увеличение механических характеристик.

В состав дополнительного оборудования трактора входят следующие узлы:

• Расширитель крыльев заднего колеса.
• Вариант ТСУ-2.
• Введение балластной массы.
• Использование сменных хвостовиков.
• Внедрение разрывных муфт.
• Соединения удлинителя ВОМ.
• Использование внешних гидроцилиндров.
• Применение ходоуменьшителя типа Ч-5А.
• Электростартер.
• Пусковой режим запуска станка.

Техническое оснащение агрегатного оборудования

Сельскохозяйственная техника относится к тяговому классу 1 категории.4. Это говорит о том, что трактор можно использовать во всех отраслях промышленности. Техника оснащена пневматическими шинами с параметрами низкого давления, что позволяет проезжать по любым типам дорог при наличии грунтозацепов. Дополнительно машина имеет следующее оборудование:

• Гидравлическая система в раздельно-модульном исполнении.
• Качественное электрооборудование от сети 12 В.
• Надежная пневмосистема.
• Узлы и механизмы заднего навесного оборудования.

Для рулевого управления предусмотрено усиленное устройство с элементами гидроусилителя. Качественный поворот передних колес осуществляется за счет трапеции, которая расширяется за счет продольного типа тяги машины. Тяга напрямую связана с валом 3-спицевого варианта рулевой техники через карданную передачу.

Тормозная система изготавливается в трех вариантах — пневматическая, колодочная или спицевая. Тормоза управляются педалью.Парковочный режим осуществляется с помощью рычага, имеющего храповое крепление.

Кабина водителя

Комфортное рабочее место и отличный обзор. Сиденье оператора регулируется с помощью специальных механизмов. На приборной панели установлены основные типы и компоненты визуализации, позволяющие определить техническое состояние трактора, исходя из конкретного положения дел.

Кабина и приборная панель трактора ЮМЗ-6КЛ

Навесное оборудование

Производитель допускает использование специального навесного оборудования для трактора: плуга, бороны, культиватора, сеялки и др.Допускается использование для работы вспомогательного оборудования — компрессоров, сварочных агрегатов. В качестве прицепов используются стандартные прицепы, полуприцепы и контейнеры различных размеров.

Модификации

Производитель выпустил несколько модификаций оборудования, в частности:

• Серия ЮМЗ — 6 л. По конструкции напоминала МТЗ-5.
• Серия ЮМЗ — 6АЛ. Изменена решетка радиатора, улучшена тормозная система общего принципа работы.
• Серия ЮМЗ — 6 к.В модельном ряду не было заминки для сельхозтехники. Можно было прикрепить бульдозерный нож и дополнительный ковш экскаватора.
• Серия ЮМЗ — 6 АК. Улучшенный механизм управления рулевой колонкой. Изменен дизайн кабины.

Последний трактор сошел с конвейера 15 лет назад. Благодаря небольшим габаритным размерам и хорошей маневренности при выполнении определенных видов работ на земле техника до сих пор пользуется большой популярностью.

ЮМЗ-6 всегда в теме

Трактор колесный ЮМЗ 6 б / у, продажа трактора колесного ЮМЗ 6 б / у

AGCO AGRIA AGUIRRE ALLIS-CHALMERS ANTONIO CARRARO

TGF

ARMATRAC

854 1054

Agricola BARREIROS БЕЛАРУСЬ BLUMING BOBCAT БУХЕР Брэнсон КАРРАРО ДЕЛО CASE IH 310 500 535 733 743 833 844 856 955 956 1056 1255 4230 4240 5120 5130 5140 5150 7120 7140 7240 CS

CS 86 CS 110 CS 120 CS 130 CS 150

CVX

CVX 130 CVX 150 CVX 160 CVX 170 CVX 175 CVX 195 CVX 220 CVX 230 CVX 1155 CVX 1170 CVX 1190 CVX 1195

Farmall

Farmall 55 Farmall 65 Farmall 75 Farmall 95 Farmall 105 Farmall 115

Международный JX

JX 80 JX 90 JX 95 JX 100 JX 110 JX 1100

Люкс

Люкс 100 Люкс 110 Люкс 120

MX

MX 100 MX 110 MX 120 MX 135 MX 150 MX 170 MX 180 MX 230 MX 240 MX 255 MX 270 MX 285 MX 310 MX 335 MX 340

MXM

MXM 140 MXM 155 MXM 175 MXM 190

MXU

MXU 100 MXU 110 MXU 115 MXU 125 MXU 135

Магнум

Магнум 235 Магнум 250 Магнум 260 Магнум 280 Магнум 290 Магнум 310 Магнум 315 Магнум 335 Магнум 340 Магнум 370 Магнум 380 Магнум MX

Maxxum

Maxxum 100 Maxxum 110 Maxxum 115 Maxxum 125 Maxxum 140 Maxxum 145 Maxxum 150 Maxxum 5120 Maxxum 5130 Maxxum 5140 Maxxum 5150

Optum

Оптум 270 Оптум 300

Puma

Пума 125 Пума 130 Пума 140 Пума 145 Пума 150 Пума 155 Пума 160 Пума 165 Пума 170 Пума 175 Пума 180 Пума 185 Пума 195 Пума 200 Пума 210 Пума 225 Пума 230 Пума 240 Пума CVX

Quadtrac

Quadtrac 485 Quadtrac 535

Quantum STX

STX 500 STX 535

Steiger

Штейгер 500 Штайгер 535

Веструм

Веструм 120

CATERPILLAR

907

ВЫЗОВ MT

MT 655 MT 665 MT 685 MT 765 MT 865

CLAAS Арес

Арес 547 Арес 557 Арес 567 Арес 577 Арес 617 Арес 656 Арес 657 Арес 696 Арес 697 Арес 816 Арес 826 Арес 836

Арион

Арион 410 Арион 420 Арион 430 Арион 440 Арион 450 Арион 510 Арион 520 Арион 530 Арион 540 Арион 550 Арион 610 Арион 620 Арион 630 Арион 640 Арион 650 Арион 660

Атлес

Атлес 926 Атлес 936 Атлес 946

Atos

Атос 220 Атос 330

Axion

Axion 800 Axion 810 Axion 820 Axion 830 Axion 840 Axion 850 Axion 870 Axion 920 Axion 930 Axion 940 Axion 950 Axion 960

Axos

Axos 310 Axos 320 Axos 330 Axos 340

Celtis

Селтис 436 Селтис 446 Селтис 456

Элиос

Элиос 210 Элиос 220 Элиос 230

Lexion

Lexion 440

Nectis

Нектис 257

Nexos

Nexos 220 Nexos 230 Nexos 240

Xerion

Xerion 3300 Xerion 3800 Xerion 4000 Xerion 4500 Xerion 5000

КОРМИК ДЭВИД БРАУН

990 995 1210

DEUTZ DEUTZ-FAHR Агрофарма

Агрофарма 85 Агрофарма 95 Агрофарма 410 Агрофарма 420 Агрофарма 430

Агрокид

Агрокид 230

Агролюкс

Агролюкс 60

Агроплюс

Agroplus 60 Agroplus 85 Agroplus 95 Agroplus 100 Agroplus 410

Агроски Агростар Агротрак Агротрон

Агротрон 6.30 Agrotron 90 Agrotron 105 Agrotron 106 Agrotron 120 Agrotron 135 Agrotron 150 Agrotron 165 Agrotron 200 Agrotron 210 Agrotron 215 Agrotron 260 Agrotron 265 Agrotron 630 Agrotron 6160 Agrotron 7230 Agrotron 7250 Agrotron K Agrotron L Agrotron M Agrotron TTV Agrotron X

DX серии

DX 3.10 DX 3,30 DX 3,90 DX 4,50 DX 6,10 DX 6,30 DX 85 DX 90 DX 140

D серии

Д 25 Д 3005 Д 6507 Д 7206

KM K серия M серия DFSK

V21 V22

EBRO

160 684 6125

ЭНЕРГРИН Евротрак FARMTRAC FENDT F-серия

F365GT Фермер Фаворит

Vario

Vario 209 Vario 210 Vario 310 Vario 312 Vario 313 Vario 409 Vario 410 Vario 411 Vario 412 Vario 415 Vario 516 Vario 712 Vario 714 Vario 716 Vario 718 Vario 720 Vario 722 Vario 724 Vario 818 Vario 820 Vario 824 Vario 826 Vario 828 Vario 916 Vario 920 Vario 922 Vario 924 Vario 926 Vario 930 Vario 933 Vario 936 Vario 939

Ксилон

Ксилон 524

FERRARI FIAT

G-серия

FLIEGL FORD 2000 3000 4000 4110 4600 4610 5000 5600 5610 6600 6640 7710 8210 8340 8630 8670 Dexta TW

TW10 TW25 TW30

FORDSON

Майор

FORESTER FORTSCHRITT

Серия T

FOTON FT

FT 354 FT 454 FT 504 FT 904

Ловол Гольдони Грамегна HAKO HANOMAG

D-серия

HE-VA HINOMOTO ДЕРЖАТЕЛЬ HONDA HTZ

150 17021 17221

HUDDIG HURLIMANN IHC INTERNATIONAL

644745 844 955 956 1055 1056 1255 1455 Серия S

IRUS ISEKI TA

TA337

TG TL

TL2100

TX

TX 1300

Inter-Tech JCB 4CX 541

541-70

Fastrac

Fastrac 2135 Fastrac 2150 Fastrac 2155 Fastrac 2170 Fastrac 3185 Fastrac 3200 Fastrac 3230 Fastrac 7230 Fastrac 8250

JINMA

204

ДЖОН ДИР 1640 2030 2130 2250 2650 3040 3050 3130 3140 3350 3640 3650 4055 4255 4650 4730 4930 4955 5055 E 5065 E 5075

5075 E

5080

5080 г 5080 M 5080 R

5085 M 5090

5090 M 5090 R

5100

5100 M 5100 R

5115 5620 5720 5820 6090

6090 MC

6100

6100 М 6100 RC

6105

6105 M 6105 R

6110 M 6110 R

6110 RC

6115 6120

6120 M 6120 R

6125 М 6130

6130 Д 6130 М 6130 R

6140

6140 M 6140 R

6145

6145 R

6150 М 6155

6155 M 6155 R

6170

6170 M 6170 R

6175

6175 M 6175 R

6190

6190 R

6195 M 6195 R 6200 6210 6215 6220 6230 6300 6310 6320 6330 6400 6410 6420 S 6506 6510 6520 6530 6600 6610 6620 6630 6800 6810 6820 6830 6900 6910 6920 6930 7200

7200 R

7215 R 7250 7260 R 7270 R 7310 R 7430 7600 7730 7800 7810 7830 7920 7930 8100 8130 8200 8210 8220 8230 8270 R 8285 R 8295 8300 8310

8310 R

8320 8330 8335 Р 8370 РТ 8400

8400 р

8420 8430 8520 8530 9510 R 9520 9560

9560 РТ

9630 9640

9640i WTS

JD X-серия КИОТИ КИРОВЕЦ КОМАТСУ КРАМЕР КУБОТА B-серия

B1500 B1600

Серия D Серия K Серия L

L1501 L4200 L5040

M-серия

M130X M135GX M4062 M8540 M9540 M9960

R-серия X-серия КИЙ ЛАМБОРГИНИ LANDINI 5-110 8860 Глобалфарм

Глобалфарм 105

Landpower

Лендповер 145

Легенда

Легенда 120 Легенда 165

Powerfarm

Powerfarm 100 Powerfarm 105 Powerfarm 110

Рекс

Рекс 110

Видение

Кругозор 105

LANZ LOVOL LS Lindner Геотрак

Геотрак 84

Линтрак

Линтрак 110

Lundberg MAHINDRA MAN

Серия А

МАНИТУ МАССИ ФЕРГУСОН

50 135 165 185 240 265 275 285 290 375 390 398 399 595 675 690 698 3060 3070 3080 3085 3095 3645 4245 4708 5435 5445 5455 5465 5611 5710 5711 5713 6160 6180 6265 6270 6290 6455 6460 6465 6475 6480 6485 6490 6495 6499 6713 6715 6716 7475 7480 7485 7490 7495 7616 7618 7619 7620 7624 7716 7718 7719 7720 7722 7726 8110 8140 8150 8160 8210 8220 8240 8250 8470 8480 8650 8660 8670 8690 8727 8737

МБ MCCORMICK CX

CX 100 CX 105

F-серия

F90 F100

MC

МС 105 МС 115 МС 135

MTX

MTX 120 MTX 135 MTX 140 MTX 145 MTX 150 MTX 165 MTX 175 MTX 185 MTX 200

X7.670 XTX

XTX 145 XTX 185 XTX 200

Мерседес-Бенц

МБ

МИЦУБИСИ D-серия MT

MT23 MT1401 MT1601

МТЗ 80 82320 892 952 1025 1221 1304 1523 Беларус

Беларус 320 Беларус 892 Беларус 1221

МУЛЬТИКАР НОВАЯ ГОЛЛАНДИЯ CX

CX6090

G-серия

G170 G190 G210 G240

L-серия M-серия

М100 М115 М135 М160

NH

NH95

Т-серия

Т4 Т5 Т6 Т7 Т8 Т9

ТК

TC5080

TD

ТД65 ТД90 ТД95 ТД5040 ТД5050

TG

ТГ 230 ТГ 255 ТГ 285

TL

Лил 80 лир 90 лир 100 лир 105

TM

TM 115 TM 120 TM 125 TM 130 TM 135 TM 140 TM 150 TM 155 TM 165

TN

TN55 TN75 TN85 TN90 TN95

TS

TS90 TS100 TS110 TS115 TS125 TS135

TVT

ТВТ 170 ТВТ 195

ONBEKEND PALFINGER PASQUALI PRONAR

5340

Porsche RENAULT 110.54 Ареса

Арес 550 Арес 556 Арес 610 Арес 616 Арес 630 Арес 640 Арес 656 Арес 710 Арес 715 Арес 725 Арес 816

Celtis

Селтис 446 Селтис 456

Церера

Церера 85 Церера 330 Церера 345 Церера 355

Ergos

Ergos 95

Темис

Темис 550 Темис 630 Темис 650

РОСТСЕЛЬМАШ

RSM

ОДНО И ТОЖЕ Антарес Аргон

Аргон 70

Центурион Корсаро

Корсаро 70

Исследователь

Проводник 65 Проводник 70 Проводник 80 Проводник 90 Проводник 100

Лазер Frutteto Laser Rubin

Рубин 135

Серебро

Серебро 90 Серебро 100 Серебро 110

Solaris

Солярис 45 Солярис 55

Тигровый Титан

Титан 160 Титан 190

Виртус SCHAEFF SCHLUTTER SHIBAURA

SD SP

СОЛИС

20 26 50 75 90

SOMECA STEYR Вариатор

Вариатор 6175 вариатор 6185 вариатор 6195 вариатор 6220 вариатор 6230

Kompakt

Kompakt 4075 Kompakt 4105

Мульти

Мульти 4095 Мульти 4115 Мульти 4120

Профи

Profi 4120 Profi CVT

Вариатор Terrus STOLL SUPER WALTER Schaffer Slobozhanec TAIHONG TÜMOSAN UNIVERSAL

445 650 ето

УРСУС

1634 3512 11054 C330 C385

ВАЛМЕТ

101 123 142 154 163 174 203214 234 254 374 6400 8400

ВАЛЬПАДАНА ВАЛЬТРА A-серия

A72 A75 A95

M-серия

M120

N-серия

N92 N101 N103 N121 N123 N134 N141 N142 N143 N163

S-серия

S260 S274 S354 S374

Т-серия

T130 T151 T160 T161 T162 T170 T173 T182 T190 T191 T193 T202 T203 T213 T214

УНИВЕРСАЛЬНЫЙ

2375 2425 Рядовая культура

VOLVO ВТЗ WEIDEMANN

3070

ЯНМАР YTO 454 SG

SG254

X-серия

Х804 Х1204

ЮМЗ ZETOR 7211 7341 Кристалл Фортерра

Forterra 130 Forterra 140

Майор

Майор 80

Проксима

Проксима 80 Проксима 85 Проксима 95

УВЕЛИЧЕНИЕ

Показать все

Продажа экскаватора ЮМЗ 6

, Экскаватор ЮМЗ 6 б / у

ACM AHTAREC

1400 1600 2000

АВИАМАН AKERMAN

по К.Э. 200 EC 230 EC 420 EC 450 EC 620

EW

EW 150

H

H5 H7 h20 h22 h24 h26

АМКОДОР

702

АРДЖЕС АТЛАС 225LC 260LC 1304 1404 1504 1505 1604 1704 1804 MH

Mh280 Mh300 Mh330 Mh370 Mh400 Mh450 MH520

TW

140 TW 160

W серии

Вт 150 Вт 190

AVANT BARRETO BAUER BENATI

3.21

BERGER KRAUS BERNARDI BLUMING BOBCAT 319320 322 323 331 337 341 430 435 442 Серия A Серия E

E08 E10 E14 E16 E17 E19 E20 E26 E32 E45 E50 E55 E80 E85

S серии

S220 S300

WS BOKI BOULDER BRAUD BROKK

90 180

КАЗАГРАНД ДЕЛО 310 320 420 580

580 G 580 K 580 L 580 M 580 N 580 SLE 580 SR 580 ST

590

590 СР 590 СТ

688

688 Б

695

695 СР 695 СТ

770 788 1088 1188 CX ​​

CX18 CX26 CX50 CX60 CX80 CX130 CX135 CX160 CX210 CX225 CX240 CX250 CX290 CX300 CX330 CX350 CX370 CX460

SR CATERPILLAR 120 140

140 тыс.

212

212Б

231D 235C 245

245B

301

301.4 301,5 301,6 301,8

302

302,4 302,5 302,7

303

303,5 303C

305

305 CR 305E

306 307

307B 307C 307D 307E

308

308C 308E2

311 312

312C 312D 312E 312M

313

313FLGC

314

314DLCR 314E 314ELCR

315

315B 315C 315D

316EL 318

318B 318C 318M

319

319DL

320

320B 320C 320D 320E 320FL 320L

321

321CLCR 321DLCR

322

322C 322L

323

323D 323FL

324

324D 324EL

325

325B 325C 325D 325FLCR

326

326FL

329

329DL 329EL

330

330B 330C 330D 330F 330L

336

336DLN 336FL

345

345B 345C 345D

349

349DL 349EL

350

350L

365

365B 365CL

375L 390

390DL 390F 390FL

416

416E

420 426

426C

428

428B 428C 428D 428E 428F

430

430E 430F

432

432D 432E 432F

434

434E 434F

438

438B 438C

444 D серии

D3 D4

E70B E200B F-серия GC M-серия

M312 M313 M314 M315 M316 M318 M320 M322 M325

V-серия ЧАНГЛИН ЧТЗ КОЛЬМАР ЦУКУРОВА Камминз кулачки

CZ37

DAEWOO B-серия Prima S-серия

S170 S220 S250 SL Солнечная

DEMAG DEUTZ DITCH-WITCH DOKA

D-серия

ДОНДИ ДУСАН Серия B Серия D DH

DH55 DH60 DH80 Dh230 Dh240 Dh250 Dh300 Dh310 Dh320 Dh325 Dh400 Dh470 DH500

DX

DX35Z DX55 DX85R DX140 DX160 DX170 DX180 DX190 DX225 DX235 DX255 DX300 DX340 DX380 DX420 DX480LC DX520 DX530

Солнечная

Солнечная 55 Солнечная 210 Солнечная 225 Солнечная 255 Солнечная 340

WV140 ДОРЕЛЕКТРОМАШ ДЭМ

ДЭМ 114 ДЭМ 310

ЭЦУ 150 DRW EDGE EOV ETEC

815 840

EUROCOMACH EUROHYDROMEC EVERUN EWK Евротрак FAI

90 555 698

FAUN FERMEC

750 760 820 860 960 965

ФИАТ ФИАТ-АЛЛИС ФИАТ-ХИТАЧИ EX

EX135 EX165 EX215 EX235 EX255 EX285 EX355 EX455

FB

FB100 FB110 FB200

FH

Fh230 Fh250 Fh300 Fh320 Fh400 Fh430 Fh500

W-серия ZX FIAT-KOBELCO E-серия

E165 E 175 E175 E215 EX

W-серия ФИБИГ FORD FORTSCHRITT

Серия T

FUCHS F-серия

Факс 714

MHL

MHL 250 MHL 320 MHL 331 MHL 335 MHL 340 MHL 350 MHL 360 MHL 434 MHL 464

ФУРУКАВА W-серия

W630 W725 W730 W735

ГАЛЕН ГЕХЛ ГРАДАЛЛ G-серия

G 660

XL

XL 2210 XL 3200 XL 3210 XL 3300 XL 4100 XL 4200 XL 4300

РОЩА ГУРИС Гюнтер Гроссманн ХАЛЛА ХАММ ХАНИКС H-серия

H08 H75

N-серия

N080

HIDROMEK HMK

HMK 102 HMK 140 HMK 210 HMK 220 HMK 230 HMK 300 HMK 370

HITACHI EX

EX60 EX75 EX100 EX120 EX135 EX160 EX165 EX200 EX220 EX225 EX300 EX400 EX800 EX1200

KH

Х225

ZW

ZW140 ZW220

ZX

ZX10 ZX17 ZX18 ZX19 ZX26 ZX27 ZX30 ZX38 ZX48 ZX50 ZX52 ZX55 ZX60 ZX65 ZX70 ZX75 ZX85 ZX100 ZX120 ZX130 ZX135 ZX140 ZX160 ZX170 ZX180 ZX190 ZX200 ZX210 ZX220 ZX225 ZX230 ZX240 ZX250 ZX260 ZX270 ZX280 ZX330 ZX350 ZX360 ZX400 ZX450 ZX470 ZX490 ZX520 ZX650 ZX670 ZX850 ZX870

Zaxis HOWO HSW HUDDIG

960

HYDREMA HYDROMAC HYTEC HYUNDAI Серия EX HL-серия

HL760 HL770

HX-серия

HX140 HX145 HX220 HX300 HX330 HX520

R-серия

R25 R55 R60 R80 R125 R140 R170 R180 R200 R210 R215 R220 R225 R250 R290 R300 R320 R330 R380 R450

Халат

Robex 27 Robex 35 Robex 140 Robex 145 Robex 160 Robex 170 Robex 180 Robex 210 Robex 220 Robex 235 Robex 250 Robex 290 Robex 320 Robex 360 Robex 380 Robex 450

IHC IHI IHIMER JCB 1CX 2CX 3CX 4CX 86 8008 8010 8014 8015 8016 8018 8020 8025 8026 8027 8030 8035 8040 8045 8050 8052 8055 8056 8060 8065 8080 8085 JS

JS 130 JS 145 JS 150 JS 160 JS 175 JS 180 JS 200 JS 210 JS 220 JS 240 JS 260 JS 290 JS 300 JS 330 JS 360 JS 370

JZ

ДЖЗ 140 ДЖЗ 235 ДЖЗ 255

ДЖОН ДИР

310K 410 JD

KAISER

S-серия

КАЛЬМАР КАТО HD

HD250 HD820 HD1023

NK

NK500

KAWASAKI

ZV

KING KINGWAY KINSHOFER KIOTI

EX

KOBELCO SK

SK50 SK55 SK60 SK75 SK85 SK120 SK135 SK140 SK200 SK210 SK220 SK230 SK235 SK250 SK260 SK330 SK350 SK460

КОМАТСУ ПК серии D

PC14 PC16 PC20 PC26 PC30 PC35 PC45 PC50 PC55 PC56 PC60 PC70 PC75 PC78 PC80 PC88 PC110 PC120 PC128 PC130 PC138 PC150 PC160 PC 170 PC180 PC200 PC210 PC220 PC228 PC230 PC240 PC270 PC290 PC300 PC340 PC350 PC350 PC4000 PC4000 PC4000 PC4000 PC750 PW

PW95 PW98 PW110 PW118 PW130 PW140 PW148 PW150 PW160 PW170 PW180 PW200

SK WA

WA600

WB

WB93 WB97 WB98

KRAMER

Allrad

КРАМЕР АЛЛРАД КРАНЭКС КРАЗ

6322 65053 М

КРУПП КУБОТА Серия A Серия D Серия G

GL-серия

K-серия

K008-3 KX015-4 KX016-4 KX018-4 KX019-4 KX030-4 KX057-4 KX080 KX36 KX41 KX61 KX71 KX101 KX161 KX251

L-серия

L4200

R-серия

R420 RX

U-серия

U10 U15 U17 U20 U25 U27 U30 U35 U45 U48 U50 U55

X-серия ЛАНЦ ЛЕФФЕР ЛИБХЕРР A-серия

A308 A309 A311 A312 A314 A316 A900 A902 A904 A912 A914 A922 A924 A932 A934 A944 A954

HS

HS 832 HS 842 HS 851 HS 852 HS 853 HS 875 HS 885 HS 895 HD HS 8070 HS 8130 HD

L-серия

L 538

LH

Левый 22 левый 24 левый 30

LRB

LRB 255

LTM

LTM 1080

PR

PR724

R-серия

R317 R900 R902 R904 R906 R912 R914 R916 R920 R922 R924 R926 R932 R934 R936 R944 R946 R954 R964 R974 R984

LIUGONG

CLG

LOVOL LUGONG LUZUN LÄNNEN MACAO MANITOU MANTSINEN MASSEY FERGUSON

50

МАСТЕНБРОК МЕКАЛАК 8

8MCR

10

10MCR 10MSX

11

11CX

12

12MSX 12MXT

14

14MBX

714

714MC 714MW

МЕНЗИ МУК MERCEDES-BENZ MERLO МЕССЕРСИ Мичиган MITSUBISHI

Галоп

MST МТЗ

82

MULAG Menck Motoviliha NANTE NEUSON 50 75 1503 2503 6003 6502 6503 8002 8003 9503 EW

EW100

НОВАЯ ГОЛЛАНДИЯ B-серия

B80 B90 B95 B100 B110 B115

CX E-серия

E18 E19 E26C E80 E135 E145 E175 E195 E215 E235 E245 E265 E305 E385 E485

LB

Фунт 90 фунт 95 фунт 110 фунт 115

MH

MH 2.6 MH 3,6 MH 5,6 MH 6,6 MH City MH Plus

NH

NH95

TC W-серия

W110

NEX NOBAS NSS

160/30 250/40 300/30 400/20 800/40 1200/40 1600/25 2000/50 2000/63 2500/50 2500/60 6000/70

Нокиан O&K Серия F Серия L MH

MH 2.8 MH 4 MH 5 MH 6 MH Город MH Plus

RH

RH5 RH6 RH8 RH9 Rh22 Rh26 Rh40 RH75 Rh220

PALAZZANI

ПБ ПЛ

ПАУС ПБ POCLAIN

60 220

POWER TECH QINGDAO PROMISING RAIMONDI RHINOCEROS RM-TEREX ROHR Bagger

КС

Растон Бьюрус Самсунг SE

SE 130 SE 210 SE 280 SE 350

SAMSUNG-VOLVO SANY 210 SY

SY 18 SY 35 SY 60 SY 135 SY 210 SY 215 SY 235 SY 365

SCANIA SCHAEFF HML

HML 30 HML 31 HML 32

HR

HR 12 HR 16 HR 18 HR 41 HR 42

SDLG

B877 LG

СЕННЕБОГЕН 655818821 825 830 835 840 860 870 S серия

S 612 S 655 S 1225

SICOM SIMEX CHD

CHD 90 CHD 120

T450 T600 T800 SM BAUMASCHINEN SOILMEC

CM

SOLMEC SUMITOMO SH

Ш60 Ш220 Ш230 Ш260 Ш310 Ш450 Ш550

САНВАРД SWE

SWE 20 SWE 25 SWE 40 SWE 70 SWE 80 SWE 90

ТАБАРЕЛЛИ ТАКЕУЧИ ТБ

TB016 TB070 TB53 TB80 TB125 TB135 TB145 TB153 TB175 TB180 TB210 TB216 TB219 TB228 TB230 TB235 TB250 TB260 TB290 TB295 TB1140 TB2150

ТАМРОК ТАТРА ТЕНОВА ТАКРАФ ТЕРЕКС 820 860

860 SE 860 SX

880

880 SX

970

970 Элит

980

980 Элит

HR

HR14 HR20 HR42

ТК

TC16 TC19 TC20 TC29 TC35 TC37 TC60 TC75 TC125 TC 210 TC210 TC 260 TC260

TW

TW70 TW110 TW150 TW160 TW170

TEREX-FUCHS TES CAR THALER TORO TRENCOR TUR Польша TVEKS Tesmec U.ЭММЕ ВЕКС ВЕРМЕЕР РТ

RT100 RT200 RT450 RTX

Т-серия

T555 T558 T658 T755 T850 T855 T1055 T1255 TR

V-серия

V4150 V8550

В.Ф. ВЕНЕРИ VOLVO 6300 BL

BL 61 BL 71

BLC BM

BM 6300

по К.Э. EC 15 EC 18 EC 25 EC 27 EC 30 EC 35 EC 55 EC 70 EC 140 EC 160 EC 180 EC 200 EC 210 EC 220 EC 240 EC 250 EC 280 EC 290 EC 300 EC 340 EC 360 EC 380 EC 450 EC 460 EC 480 700

по К.Э. ECR

ECR25 ECR28 ECR35 ECR38 ECR40 ECR48 ECR50 ECR58 ECR88 ECR145 ECR235

EW

EW 60 EW 140 EW 150 EW 160 EW 170 EW 180 EW 200 EW 230

S-серия VOLVO-ABG Ventura WACKER

ET EZ MS

ВАРИНСКИЙ

415

WCM WESERHÜTTE ВОЛКОВЫЙ МИР Wacker Neuson Weimer Westtech XCMG

WZ30

XZ YANMAR B-серия

B6 B12 B15 B25 B30

C-серия SV

SV 08 SV 15 SV 16 SV 17 SV 18 SV 20 SV 26 SV 100

Vio

Vio 17 Vio 20 Vio 25 Vio 26 Vio 30 Vio 33 Vio 35 Vio 45 Vio 50 Vio 55 Vio 57 Vio 70 Vio 75 Vio 80

ЮЧАЙ ЮМЗ ЦЕППЕЛИН ZM

ЗМ 12 ЗМ 13 ЗМ 15 ЗМ 19

Показать все

ЮМЗ! Азиатская кухня — это настоящий суши-ресторан без ограничений — Review of Yumz, Bloomington, IL

YUMZ! Asian Cuisine — это настоящий суши-ресторан без ограничений, расположенный в торговом центре на Крисипи Креме Драйв.НУМЗ! Открыт 7 дней в неделю, а обширное уникальное меню можно попробовать в ресторанах • Выполнить • Онлайн-заказ • Доставка. Они также обслужат ваше мероприятие. Ужин в ресторане — отличный опыт. Когда вы входите, справа от вас стоят два больших стола для семей или больших групп. Слева от вас сиденья у бара, забавного места, чтобы посидеть, с видом на открытую кухню. Удивительно наблюдать за работой трех шеф-поваров, которые создают суши-роллы и готовят другие азиатские блюда. Обеденная зона представляет собой длинную узкую комнату со столами и стульями, где с одной стороны есть места для двоих, а с другой — пара столешниц из четырех человек.Есть подсобка, в которой может разместиться большая вечеринка или еще 6 столиков.
Хорошо, давайте поговорим о еде. Выбор блюд в меню почти огромный. Не знаю, как вы, но никогда не знаю, что заказать в суши-ресторане. Вот несколько наших фаворитов после 5-6 посещений.
Нам нравятся закуски: Age Gyoza, 6 кусочков японских жареных свиных клецок. Нежней, хрустящей и роскошной! 4 штуки краба рангун. Лучшее в городе! Идеально хрустящий вонтон с восхитительным кремовым вкусом внутри.Спринг-роллы тоже особенные. 6 обжаренных во фритюре рулетов из овощей с великолепным послевкусием и соусом. Закуска в темпуре также стоит попробовать 2 креветки темпура и ассорти из овощей в кляре и во фритюре, подаваемые с удивительным соусом темпура. Предлагают традиционные азиатские супы. Hot & Sour очень особенный. В меню 6 салатов. Салат из морепродуктов посыпают сырой рыбой. Есть 10 рыбных предложений сахими, тонко нарезанной сырой рыбы, которую подают без риса. Вы получаете две штуки за заказ.Есть 20 вариантов нигири, разновидности суши, приготовленной из тонких ломтиков сырой рыбы и прессованного риса с уксусом. Одна штука на заказ. Мы пробовали желтохвост и скумбрию, и они оба были свежими и вкусными. НУМЗ! предлагает 23 разновидности маки, суши-ролла, который включает поджаренные водоросли нори, обернутые вокруг приправленного уксусом риса, и различные начинки, в том числе сырые морепродукты и овощи. У вас в рулоне получается 5-6 штук. Это хорошее место для начала, если вы хотите поделиться с большой группой. Нам очень понравился ролл «Скорпион», крабовое мясо и ролл с майонезом, окруженный хрустом темпура.Ролл Филадельфия, который состоит из копченого лосося, авокадо и крем-сыра, был великолепен. Ролл с арахисом уникален и вкусен. Это обжаренный во фритюре ролл «Калифорния», заправленный арахисом и арахисовым соусом. Всего 30 вариантов ЮМЗ! Подпись Maki Roll. Опять же по 5-6 штук в рулоне. Наши любимые блюда — это манго-ролл, лосось и ролл из авокадо, заправленные манго и соусом из манго. Если вам нравятся острые роллы, попробуйте Mt. Фуджи Ролл с копченым лососем, авокадо и сливочным сыром. Это хрустящий рулет, обжаренный во фритюре, с перцем халапеньо, острым майонезом, соусом чили и соусом из угря.Есть также Coco Mango, креветки в темпуре и рулет из манго, окруженные тертым кокосом и кокосовым соусом. Очень разные вкусы, которые хорошо сочетаются друг с другом. Нам еще предстоит найти булочки, которые были бы плохо приготовлены, уникальны и полны вкуса!
Ладно … так что твое свидание или друзья не любят суши, не бойся, НУМЗ! предлагает широкий выбор японских закусок с рисом на пару, мисо или луковым супом и домашним салатом. Есть четыре ужина Терияки из курицы, лосося, креветок или стейка. Katsu Dinner — это японский крекер в панировке и обжаренный во фритюре выбор из курицы, свинины и лосося с соусом катсу.Ужины в темпуре очень популярны. Выбранные овощи, курица и креветки слегка обжариваются и обжариваются до идеальной хрустящей корочки, которые подаются с соусом темпура. Все еще ищете варианты? Ужин на гриле. 15 вариантов жареного протеина (морепродукты, курица, говядина), включая 2 закуски из креветок, свежую овощную смесь на гриле и жареный рис с лапшой на ваш выбор. Также предлагается широкий выбор традиционных азиатских блюд фьюжн, включая жареный рис и лапшу, которые подаются с яичным супом или острым и кислым супом и домашним салатом.НУМЗ! Хрустящая лапша — это главное блюдо, которое представляет собой обжаренную на сковороде лапшу до тех пор, пока она не станет хрустящей и хрустящей, покрытая морепродуктами и овощами в фирменном соусе с соусом! Наконец, в этом огромном меню 17 вариантов популярных азиатских закусок, которые подаются с яйцом или острым и кислым супом, домашним салатом и вареным рисом.
