обзор, инструкция, возможности и преимущества
Новой моделью сигнализации от Starline, станет модель А95 с функцией GSM, она относится к пятому поколению сигнализаций от Старлайн. Она включает в себя все инновационно-соврменные технологии охранных систем. Имеется поддержка запуска двигателя автомобиля с брелка управления, а диалоговый код контроля стал более сложным и имеет встроенную защиту от сканирования.
Благодаря более современным трансиверам и системе антенны, была увеличена дальность соединения с автомобилем, а также отражение городских радио помех, которые создаются на улицах крупных городов. Сам брелок установлен в противоударный корпус, и по традиции установлен датчик наклона и удара.
Свежий радиоканал дал возможность увеличить дальность управления до 25%, в режиме Slaveна расстоянии до 2 метров стала более стабильная работа устройства. За счет снижения энергопотребления, обычной батарейки хватает на 2 раза дольше, чем это было в более ранних версиях.
В StarLine A95 GSM есть поддержка многоуровневой защиты, что делает не возможным попытку считки кода при закрытии автомобиля с брелка.
Для того, чтобы максимально защитится от код граберов были введены сложных 128 битные ключи шифрования. Теперь кодировка сигнала имеет стандарт шифрования AES128+CCM.
Стандартно установленный GSM-GPRS-GPS модуль, дает возможность владельцу получать все данные о своем транспортном средстве, в каком месте сейчас он находится, а также управлять им на дистанции. Так к примеру, можно выставить таймер, спустя время которого двигатель будет запущен автоматически. Изюминкой стало то, что помимо непосредственно самого брелка, контроль за автомобилем можно вести со своего смартфона. Сборка микросхем предоставляет возможность использовать в полном объеме все функции сигнализации при любой температуре и климате.
На Playmarket и AppStore имеется приложение, с помощью которого и ведется контроль. Смартфон полноценно может заменить брелок, так как в этом приложении имеются все те же функции что и на стандартном блоке управления. В режиме онлайн на телефон будут приходить все оповещения о состоянии автомобиля. Также есть поддержка управления с персонального компьютера, необходимо зарегистрироваться на сайте производителя.
Сигнализация полностью совместима со всеми автомобилями, выпущенными не более 10 лет назад, поэтому установка и настройка не вызывает особых трудностей при инсталляции ее в автомобиль. Подобная легкость возможна благодаря интегрированному 2CAN-интерфейсу.
Пятое поколение дало возможность обновлять ПО не только через USB порт, но и через интернет-облако. Обновление системы GSM и основной начинки требует не более 2-ух минут.
Новые возможности
Новая модель Starline A95 Gsm дало новые возможности, которые ранее не встречались в автосигнализациях. В этот список вошли:
- OEM трансивер StarLine;
- совершенно новый ARM процессор STM32F105;
- сниженная потребность в электроэнергии;
- были сохранены все схемы подключения карты монтажа;
Характеристики
- Используется двусторонняя связь;
- кодирование диалоговое;
- предназначено только для легковых автомобилей;
- имеется автозапуск мотора;
- предусмотрен таймер;
- открытие багажника с кнопки иммобилайзера;
- встроенные модуля (CAN, GPS, GSM).
Вот и все краткие основные характеристики.
Особенности и функциональные возможности
В Starline A95 Gsm достаточно много функций и многие из них не встречаются в иных видах автосигнализаций.
- Трехуровневая защита. Так транспортное средство находится под тремя рубежами охраны, которые гарантирую надежную защиту. Первый рубеж – диалоговая идентификация, второй – штатная система охраны, третий – валидатор-иммобилайзер.
- Возможность управлять автомобилем на дистанции. Установка опционального модуля GSM, дает возможность узнать о состоянии своего автомобиля в независимости от расстояния до него. Можно определить точные координаты и увидеть целый ли он через экран смартфона или компьютера.
- Новый вид защиты «диалоговая». Это совершенно новый вид шифрования ключа в 256 битном диапазоне, он исключает возможность расшифровки данных отправленных на автомобиль для блокировки.
- «Антипомеха». Сигнализация обзавелась комплексом, который не позволяет всем городским радиопомехам замедлить или испортить канальный поток информации. Любые помехи, которые могут быть созданы в городских условиях будут блокированы благодаря 128 канальному узкополосному трансиверу.
- Датчик наклона и удара. В любой момент в 3-D картинке можно увидеть положение своего автомобиля и если был нанесен удар, то с какой стороны. Также имеется возможность зарегистрировать эвакуацию авто и поддомкрачивание.
Если в ваше отсутствие с транспортным средством что-то случится, то сигнал сразу будет передан на иммобилайзер. - Границы температурных норм. Теперь уверенная работа охранной системы возможна при экстремальных температурах от – 50 до +86 градусов по Цельсию.
- Дистанционное управление двигателем. Можно не выходя из дома прогреть автомобиль, а также поставить таймер, через какое время необходимо будет произвести запуск двигателя.
- Управление через смартфон. GSM-модуль сделал невозможное-возможным, теперь вести полный контроль можно при помощи смартфона на базе Androidили iOS.
Инструкции
Скачать:
Инструкция по эксплуатации StarLine A95
Инструкция по установке StarLine A95
Схема подключения
Таблицы программирования
Инструкция для встроенного GSM модуля
Подпишитесь, чтобы не пропустить ничего важного
Автосигнализация StarLine A93 2CAN+LIN — цена в Волгограде, инструкция, подробные отзывы
Сигнализация является следующей моделью, выпущенной после А93, имеет CAN-интерфейс, который не только удобен, но и повышает надёжность работы системы.
Система поддаётся перепрограммированию. Такую функцию используют с целью обхода иммобилайзера, без лишних расходов. При внесении изменений на программном уровне, владельцу автомобиля не требуется изготавливать ещё один чип или закладывать второй ключ.
Чтобы активировать функцию автозапуск, которая также предусмотрена в системе, можно использовать следующие способы:
- нажимая кнопку в нужное время, систему запускают непосредственно с брелка;
- чтобы двигатель автомобиля был запущен в определённое время, следует выставить автозапуск
- включение с заданной периодичностью, позволит автоматически запускаться двигателю через определённые временные промежутки;
- полезная функция запуска по температуре, используется для постоянного поддержания автомобиля в прогретом состоянии.
Вышеперечисленные функции активируются и не влияют на закрытые двери и работу в охранном режиме.
Дополнительная защита на двух шинах: CAN/LIN, сделают процесс угона автомобиля более проблематичным. Это относится к автоугонщикам, пытающимся отключить систему прямо из салона.
Многие злоумышленники, посредством современных систем, перехватывают сигнал, передающийся от брелка к блоку управления. Но в данной сигнализации такое действие практически невозможно, так как в работу системы заложен принцип диалогового кодирования. Такой метод кодировки используется в большинстве военной техники, считается самым современным и надёжным.
Производители предусмотрели возможность усовершенствования сигнализации и на StarLine A93 2CAN+LIN можно устанавливать дополнительные модули:
- Для создания канала между смартфоном владельца автомобиля и системой защиты, предусмотрена возможность установки GSM модуля. После установки такого дополнения, управление всеми функциями сигнализации (уровень заряда АКБ, извещение об активации тревожного режима, сработавший датчик наклона, автозапуск и др.
) осуществляется посредством сотового телефона. - Также у пользователя появляется возможность контролировать местоположение транспортного средства при установке GPS-модуля. Система отображает точные данные – погрешность составляет не более 2,5-5 метров. Модуль отображает пройденный путь автомобиля на онлайн карте. Важно знать, что без модуля GSM, функция «GPS-модуль» работать не будет.
Следующей полезной функцией в охранной системе StarLine A93 2CAN+LIN является «Турботаймер». Очень удобно если в автомобиле установлен турбированный двигатель, турбина которого, после остановки, продолжает вращаться, что негативно сказывается на работе простой автосигнализации, без таковой функции.

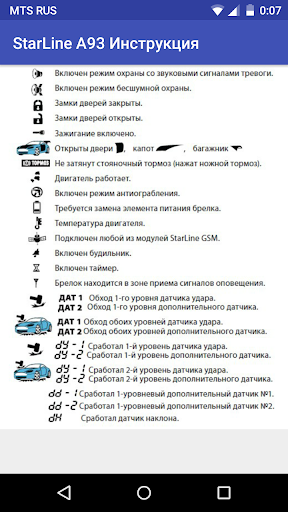

Инструкция по эксплуатации StarLine A93 2CAN-LIN — скачать.
Другая, усовершенствованная модель охранной системы пятого поколения, StarLine А95 BT CAN+LIN, предоставляет пользователю аналогичный функционал. Но в ней уже имеется возможность контроля работы системы, а также управление основными функциями, посредством сотового телефона. Для этого используется современная технология Bluetooth Smart. Также система оборудована возможностью автоматического открывания или закрывания дверей, например, если автовладелец подходит к автомобилю на определённое расстояние. Такая способность получила название «Свободные руки».
Почему охранную сигнализацию необходимо приобретать только у нас? Потому что мы способны предоставить клиенту следующие преимущества:
- начали работу в данной отрасли с 2003 года, поэтому обладаем солидным опытом;
- имеем официально заверенные сертификаты, которые, при желании, способны предоставить покупателям;
- установку проводят люди, проработавшие в данной отрасли не менее 10 лет;
- обработка заявок клиентов занимает в среднем не более 2 дней.
- мы способны произвести установку и настройку охранной системы за рекордные сроки – от 3 до 5 часов;
- специалисты компании бесплатно проконсультируют любого, в т.ч. и по телефону, а также помогут выбрать наиболее подходящую охранную систему;
- срок гарантии на оборудование составляет 3 года;
- мы официально представляем СтарЛайн в Волгограде, поэтому для новых автомобилей гарантия автодилера сохранится полностью;
- не бывает случаев, когда товара нет в наличии.
Брелок системы А93 2CAN+LIN имеет эргономичную форму и выполнен из ударопрочного материала. Основным элементом, установленным внутри брелка, является хорошо защищённая антенна.
Защита на высоком уровне, обеспечена 128-битными шифровальными ключами. Это не позволит взломать автомобиль даже современным кодграбберам.
Для обхода иммобилайзера предусмотрен штатный StarLine iKey, который использует цифровые шины LIN и CAN.
Даже большое количество радиопомех, присущих большим городам, не смогут нарушить работу сигнализации. Её стабильность обеспечивает 128-канальный трансивер.
Можно запрограммировать настройки водительского сидения, управление зеркалами, а также световой сигнализацией посредством сервисных каналов.
Для минимального воздействия на электронную схему авто, используется 2CAN+2LIN, это позволяет подключить систему только к основным узлам.
StarLine исправно работает в диапазоне от — 50°С до +80°С.
Автозапуск имеет расширенный функционал: автоматический и дистанционный запуск двигателя, в различные временные промежутки, а также при изменении температуры.
Охранный режим потребляет минимум энергии – полного заряда АКБ хватает для исправной работы в течение двух месяцев.
Автоматический контроль канала связи.
Блокировку двигателя невозможно определить невооружённым глазом – для угонщика все будет выглядеть как поломка.
Современный 3D датчик в нужное время уведомит о таких воздействиях как: поддомкрачивание автомобиля, удары по кузову, микро-ДТП и т.п.
Для авторизации пользователя достаточно ввести специальный Pin-код (используются штатные кнопки).
Сигнализация старлайн а94 с автозапуском инструкция по установке · GitHub
———————————————————
>>>СКАЧАТЬ ФАЙЛ<<<
———————————————————
Проверено, вирусов нет!
———————————————————
АВТОЗАПУСК Интеллектуальный автозапуск позволяет осуществлять дистанционный и. Инструкция по установке ПО блока сигнализации N2 и выше. Старлайн А94, обзор и описание функций. здравствуйте возможно ли подключить к сигнализации starline A91 брелок от starline a94. удобней, только радиус ближе, автозапуск в принципе не нужен. 12voltufa ru Установка сигнализации StarLine A94 CAN Slave с автозапуском на. Спасибо Вам, очень полезная информация! Мне пригодилась! Хорошо бы каждую функцию таким образом показали бы в роликах по. Полная инструкция по установке сигнализации с автозапуском Старлайн А94. Оргинальная версия производителя в формате PDF. 29.12.2012, 3.92. Starline(Старлайн) A94 SLAVE Автосигнализация инструкция, паспорт. Установка сигнализации StarLine A94 Slave с автозапуском на Mitsubishi Outlander 2013. Приобрел авто с автоматического коробкой, установил А94. Инструкции по установке и эксплуатации автосигнализации StarLine. Можно установить сигнализацию и подключить к ней дополнительные модули и. Интеллектуальный автозапуск. проводов; датчик температуры двигателя; инструкция по установке · инструкция по. На базе системы СтарЛайн А94 можно построить надежный охранный комплекс, включающий в себя. Автосигнализация StarLine A94 CAN это охранно-телематический комплекс. Обладает функциями автозапуска и управления двигателем. Использует. Автосигнализация StarLine A94 2can slave — продажа и установка в. Инструкция по установке, мануал, схема подключения Starline A94(.pdf). Для сигнализации Старлайн А94 вам возможно также потребуется. автозапуск. Авто сигнализация StarLine A95 BT CAN-LIN с автозапуском, диалоговым кодом. и безопасную установку охранной системы StarLine на современные. Установка сигнализации StarLine A92 Dialog CAN Flex. может быть включена независимо от состояния функций автозапуска двигателя по будильнику или по таймеру. запуск двигателя; Дополнение к инструкции по установке. Установка сигнализации StarLine A92 Dialog CAN Flex. Функция №3 — Интервалы периодического автозапуска двигателя. Вариант 1 — каждые 2 часа;. Автосигнализация StarLine Twage имеет 3-кнопочный брелок. суток — АМ; Режим ежедневного автозапуска или запуска по будильнику. Установил сегодня сигнализацию с автозапуском StarLine A94 Slave. Модульная архитектура StarLine A94 Slave делает возможным установку в систему дополнительных модулей: GSM и GPS. Инструкция по монтажу. Автомобильная сигнализация StarLine А95 GSM — это очередная нашумевшая новинка от известного. Инструкция по установке StarLine A95 Dialog StarLine A94 — вышла в 2013 году. Данная сигнализация это надежный автомобильный комплекс с функцией интеллектуального автозапуска, а также несканируемым. Инструкция по установке · Инструкция по эксплуатации Автосигнализация StarLine A94 — продажа и установка, инструкции, отзывы. датчиками движения и наклона, температурным автозапуском двигателя и. Например, сигнализация с автозапуском Starline позволяет вам удаленно. Cигнализация с дистанционным запуском StarLine А94 2CAN GSM. комплект проводов, инструкция по установке, инструкция по эксплуатации, сирена). в комплект сигнализации. 1, 2 — инструкции по установке и эксплуатации;. Общая схема подключения сигнализации StarLine A91 разъем для. Подключение 6-контакного разъема автозапуска двигателя. Подключение.
Обзор и инструкция по эксплуатации сигнализации Starline A95 с автозапуском
Ключевые особенности в работе
Система StarLine A95 BT CAN+LIN устанавливается на современном авто по цифровым шинам, не требуя вмешательств в электропроводку. CAN/LIN-интерфейс обеспечивает реализацию современных возможностей для водителей. Благодаря ему доступно простое управление удобным способом – с помощью брелка сигнализации, штатного ключа или смартфона через помехоустойчивый протокол Bluetooth. Присутствует возможность обеспечения второго контура защиты посредством активации секретного кода из комбинации штатных кнопок в салоне.
Также система отличается такими возможностями:
- Опциональное подключение дополнительных устройств. Владелец не переплачивает за наличие дополнительных возможностей, самостоятельно выбирая необходимые именно ему. Он может установить GSM/Глонасс – модуль для быстрого определения координат нахождения ТС или полезный аксессуар по Bluetooth для увеличения комфорта его эксплуатации. Разработчики оставляют возможность самостоятельно определять уровень комфорта, отталкиваясь от финансовых возможностей.
- Автозапуск двигателя. Встроенный обходчик иммобилайзера позволяет безопасно запускать прогрев мотора перед выездом. Он может осуществляться по заранее установленным параметрам или в режиме онлайн. Используя его, водитель сможет наслаждаться комфортной поездкой с первых минут.
Характеристика
Дальность действия брелока автомобильной «сигналки» Старлайн составляет до 2 км при условии отсутствия помех на местности. Этот показатель определяется плотностью архитектурных застроек и погодными условиями, также на него может влиять заряд источника питания в пульте.
Обзор основных технических характеристик системы защиты от угона А95:
- Получение и отправка пакетных данных между трансивером и коммуникатором (пейджером, брелоком) выполняется по радиоканалу с частотой 433-434 МГц.
- Диапазон действия пульта в режиме передачи команд составляет до 800 м.
- Наибольший радиус функционирования запасного коммуникатора — не более 15 м.
- Для определения физических воздействий на кузов используется контроллер наклона и удара, который относится к классу трехосевых интегральных устройств.
- Температурный диапазон, в котором охранный комплекс Старлайн А95 может без сбоев выполнять свои функции, составляет от -50 до +85 градусов.
- Питание противоугонной системы осуществляется от бортовой сети, рассчитанной на 12 вольт (допускаются перепады в диапазоне от 9 до 18 В).
- При включенном режиме защиты потребление тока сигнализацией составит не больше 15 мА.
Данная модель автомобильной «сигналки» позволяет защитить одновременно несколько зон транспортного средства:
- Силовой агрегат. Для охраны двигателя от несанкционированного запуска применяется специальное реле блокировки. При необходимости пользователь может дополнительно установить цифровые и кодовые элементы Старлайн моделей R3, R4 и R5.
- Замки на дверях, багажном отделении и капоте. Для защиты этих зон применяются концевые переключатели. Также «концевики» могут использоваться для охраны педали тормоза и рычага «ручника».
- Система зажигания. Защита производится посредством использования входа контроля электроцепи.
- Кузов. Охрана осуществляется с применением контроллеров наклона и удара. Опционально у пользователя есть возможность монтажа дополнительных датчиков.
Комплектация
Покупая Старлайн А95 Dialog, пользователь получает:
- Сервисное руководство по установке и управлению. В документации представлено подробное описание на тему того, как подключать и пользоваться охранной системой.
- Основной пейджер, имеющий двустороннюю связь и оборудованный экраном.
- Запасной коммуникатор. Позволяет выполнять практически все функции, но экраном и обратной связью не комплектуется.
- Элемент питания для установки в основной пейджер.
- Трансивер с антенным адаптером и приемопередатчиком.
- Комплект проводов для подключения с элементами крепления (стяжками, хомутами, саморезами).
- Памятка потребителя.
- Микропроцессорный модуль.
- Кнопка для входа в сервисный и аварийный режимы обслуживания «Valet».
- Диодная лампочка определения состояния сигнализации.
- Концевой переключатель для установки на капот.
- Дополнительное реле блокировки с колодкой.
Канал «Avtoteatr 74» рассказал о комплектации, а также о возможностях охранно-телематических комплексов Старлайн А95.
Основные возможности
Возможности автосигнализаций Старлайн А95:
- Двухэтапная защита транспортного средства. Для запуска двигателя пользователь должен сначала отключить режим охраны, а затем разблокировать систему зажигания.
- Возможность дополнительного подключения GSM модуля. С его помощью автовладелец сможет отслеживать координаты расположения транспортного средства. Эта особенность поможет в поиске украденного автомобиля. При подключении дополнительного модуля у потребителя появляется возможность изменения рабочих параметров и настройки сигнализации с применением GSM-сети.
- Несколько режимов охраны. Защита может быть включена со звуковым сопровождением или без него, на заведенном двигателе, без тревожных сигналов. Кроме того, активацию охранной функции можно произвести без использования коммуникатора.
- Наличие персонального пароля для экстренного управления противоугонным комплексом.
- Блокировка силового агрегата и ее сохранение при отключении питания от блока управления, а также демонтаже охранной системы.
- Наличие функции самодиагностики. Сигнализация Старлайн А95 определяет нерабочие зоны охраны и предупреждает об этом автовладельца, отправляя соответствующее сообщение на пейджер. Система может сообщить о неисправности концевых выключателей.
- Индикация на экране коммуникатора информации о срабатывании сигнализации, а также о зонах, из-за которых произошло включение тревоги.
- Наличие подсветки дисплея брелока. Это значительно упрощает процесс использования охранной системы в ночное время суток.
- Возможность изменения уровня громкости при работе сирены.
- Управление центральным замком (ЦЗ) от выключателя зажигания.
- Индикация текущего времени, а также заряда источника питания в пульте. Все данные отображаются на экране коммуникатора.
- Возможность настройки опции «Комфорт». С ее помощью активация режима охраны будет осуществляться через некоторое время после нажатия на кнопки брелока. Это позволит автовладельцу забрать все вещи из салона и поставить авто на защиту, если у него заняты руки. Время задержки при включении охраны настраивается пользователем.
- Автоматический запуск двигателя. Пуск силового агрегата осуществляется дистанционно, в этот момент пользователю не нужно находиться в машине или рядом с ней. Старт мотора производится в результате замыкания электроцепей системы зажигания.
- Защита стартерного механизма от перекрутки при автозапуске двигателя.
Функции
Основные функции сигнализации А95 с автозапуском:
- режим тревоги с подачей сигналов внешними лампами и сиреной;
- передача информационного сообщения на коммуникатор;
- управление режимами охраны без звуковых уведомлений;
- охрана машины с отключенной сиреной;
- возможна защита автомобиля с включенным мотором;
- аварийный алгоритм управления без пульта;
- контроль параметров и управление при помощи смартфона;
- защита от случайного выключения;
- сохранение блокировок двигателя при отключении питания;
- отображение неисправных зон охраны на табло;
- сохранение истории срабатываний;
- дистанционное управление сенсором удара;
- управление автономными устройствами для прогрева мотора;
- поддержка дистанционного пуска
- программируемый автоматический прогрев двигателя;
- просмотр температуры в салоне и напряжения бортовой сети на дисплее.
Брелок с инверсным дисплеем
Стильный дисплей черного цвета с приятной белой подсветкой порадует ценителей изящных решений. Эргономичность и интуитивно понятный интерфейс, простота и удобство в использовании — все это StarLine реализует в жидкокристаллическом брелке с привычным, полюбившимся всем дизайном.
Преимущества и недостатки
Преимущества охранного комплекса, отмеченные владельцами в отзывах:
- предусмотрен автоматический запуск;
- возможность расширения комплекса дополнительными блоками;
- радиус действия пультов;
- защищенный канал управления;
Недостатки оборудования:
- быстрый разряд элементов питания;
- высокая стоимость дополнительных блоков и пультов;
- на рынке встречаются подделки, внешне имитирующие оригинальную продукцию Starline;
- рекомендуется монтировать и настраивать оборудование в специализированных мастерских.
Как установить?
Установка автосигнализации должна происходить пошагово и в соответствии с инструкцией, находящейся в комплекте.
Пошагово подключать следует в таком порядке:
- Продумать места установки системных элементов и начать процесс монтажа проводки. Перед установкой может потребоваться демонтаж нижней части панели приборов и удаление защитного кожуха на колонке руля. Прежде чем начать установку необходимо приобрести звукошумовой динамик (он поставляется с креплением).
- Аккумуляторную батарею необходимо аккуратно извлечь.
- Смонтировать электропроводку к замку зажигания следуя схеме. Заизолировать все места стыков и спаек изолентой или минигофрой.
- Следуя схеме соединить остальные электроцепи автомобиля и системы безопасности. При установке обязательно прозваниваются все электропроводящие элементы и узлы. Авто с пробегом рекомендуется изучать более тщательно, поскольку штатные шины и жгуты могли быть заменены при ремонте.
- Подключиться к электропроводам приборов. Сигналы от лампы срабатывания ручного тормоза и датчика тахометра проходят по этим узлам. Подключение выполняется кабелем чёрно-серого. Эти узлы служат для корректного срабатывания системы автозапуска.
- Подсоединить электрокабели центрального блока управления. При прокладке необходимо полностью исключить трение провода об острые углы выступающих деталей корпуса.
- Подсоединить модуль управления центральной системой запирания. Подключение к блоку компрессора необходимо, если автомобиль имеет пневматический вариант замыкания дверей.
- На автомобилях с ручной коробкой передач подключить датчик к лампам стоп-сигналов.
- Соединить жгуты электропроводки с выводом электрозамка багажника и системой освещения салона автомобиля.
- Подключить к системе цепь электропитания габаритных и ближних фар. Это даст возможность включать ближний свет при отключении охраны и подсвечивать дорогу к автомобилю.
- Смонтировать и установить обходчик штатного иммобилайзера, если система применяется в автономном режиме.
- В приборную панель монтируется основной блок. Он крепится к каркасу с помощью винтов по металлу или сопутствующих стяжек. При установке ставить блок разъёмами вниз. Необходимо удостовериться в отсутствии затеканий жидкостей внутрь панели и проверить герметичность.
- К блоку подключаются и выводятся в незаметные и определяемые водителем места система противоугона и сервисные кнопки управления системой сигнализации. Для подсоединения применяются два двухконтактных разъёма под откидной крышкой. Светодиод выводится на обшивку стойки или устанавливается на передней панели.
- Установить модуль трансмиттера на стекло автомобиля. Максимальный радиус действия достигается за счёт монтажа антенны вдали от металлических каркасов автомобиля. Оптимальная дальность — 40–50 мм. Модуль не монтируется на пути прохождения воздушных потоков обогрева. Нельзя допускать воздействия прямых лучей солнца. Датчик замера температуры может принять ложные сведения и ввести в заблуждение водителя или несанкционированно активировать подогрев мотора. Для подключения модуля связи используется кабель с пятью контактами. Ставится на основной блок в разъем, расположенный под откидной крышкой.
- Звукошумовая система устанавливается рупором вниз и крепится к моторному щиту. Место должно быть надёжно защищено от воды во время движения или стоянки. Доступа к электропроводке автомобильной сигнализации и сирены не должно быть снизу из-под автомобиля. Элементы системы зажигания и элементы сигнализации должны быть на максимальном удалении друг от друга. Все жгуты сигналки монтируются подобным образом.
- Датчик замера силы физического воздействия. Крепится в салоне. Фиксируется к металлическим частям корпуса для обеспечения максимальной чувствительности. Регулировка делается вращением потенциометра. Некорректную работу устройства может спровоцировать крепление её на пластике. Для подключения применяется кабель с четырьмя пинами.
- Под крышками капота и заднего багажника установить дополнительные концевики. Основное количество ложных сигналов провоцирует некорректная работа этих датчиков.
- Собрать и зафиксировать все элементы стяжками или жгутами.
Схема подключения
Электросхема для подсоединения компонентов противоугонной системы к блоку управления:
Карта подключения микропроцессорного модуля Старлайн А95
Пошаговый алгоритм
Инструкция по установке Starline A95:
- После отключения питания в электросети авто производится монтаж блока управления охранной системой. Несмотря на герметичность его корпуса, устройство должно быть установлено в салоне, но не в моторном отсеке. В месте посадки не должно быть источников высоких температур, влажности, а также движущихся узлов. Для дополнительной защиты модуля от вибраций и влаги его можно обмотать поролоном и целлофаном. Рекомендуется разместить блок колодкой вниз, чтобы исключить вероятность стекания капель жидкости внутрь на плату по проводам.
- В моторном отсеке устанавливается сирена, для ее расположения рекомендуется выбрать максимально сухое место, не подверженное высоким температурам. Не допускается монтаж устройства рядом с блоком цилиндров или металлическими поверхностями, примыкающими к нему. Предварительно необходимо закрепить кронштейн, который будет фиксировать сирену. Ее рекомендуется разместить раструбом вниз, чтобы исключить вероятность скопления влаги внутри. Если провод для подключения питания придется наращивать, то соединения нужно осуществляться в салоне автомобиля, чтобы предотвратить возможное окисление контактов в будущем.
- Производится установка концевых переключателей на капот и двери, если для последних были дополнительно приобретены эти устройства. При монтаже надо учесть, что свободный ход штока выключателя должен составить не менее 5 мм. Не допускается размещение «концевиков» в водостоках и других местах, подверженных регулярному воздействию влаги. Провода от устройств прокладываются к модулю управления под пластиковой облицовкой салона.
- На панели приборов или центральной консоли, в наиболее видном с улицы месте устанавливается светодиод. Важно, чтобы индикацию лампочки было видно извне, это позволит обозначить транспортное средство как охраняемое.
- В салоне авто производится монтаж сервисной клавиши «Валет» для входа в аварийный режим. Ее надо разместить так, чтобы место установки было скрытным, но к кнопке был доступ с водительского кресла.
- Датчики удара и наклона монтируются в салоне авто, в центральной части кузова. Для фиксации устройств используется ровная металлическая поверхность, крепление осуществляется с помощью пластиковых хомутов или саморезов. Не допускается использование прокладок между контроллерами, поскольку это приведет к их некорректной работе.
- В салоне авто устанавливается модуль трансивера. Для его размещения выбирается переднее или заднее стекло, в частности, его внутренняя поверхность. Предварительно ее необходимо зачистить и обезжирить. Фиксация осуществляется с использованием клея или двусторонней наклейки.
- При необходимости выполняется монтаж дополнительного оборудования. После установки пошагово производится подключение всех составляющих компонентов к микропроцессору.
Инструкция по эксплуатации
Инструкция к Старлайн А95 содержит:
- описание компонентов и технические характеристики модулей;
- возможности системы;
- руководство по управлению;
- функции системы с подробным описанием;
- руководство по программированию;
- рекомендации для установки модулей;
- необходимые схемы для подключения;
- талон гарантии.
Перед тем как включить функцию дистанционного или автоматического запуска двигателя:
- автомобиль должен быть исправен;
- все основные жидкости и топливо должны быть заправлены;
- задать параметры для системы прогрева салона и подогрева стекла;
- параметры обдува салона воздуха должны быть в положении «зацикленная циркуляция воздуха».
Обозначение кнопок и значков на брелке
На правой стороне корпуса брелока имеются четыре кнопки, которые могут быть запрограммированы в соответствии с инструкцией. Также они могут быть использованы для программирования основных функций сигналки и настройки всего устройства.
Расположение кнопок на брелке представлено на фото.
Обозначение кнопок на брелке Старлайн А95
Особо стоит отметить, что система запрограммирована на считывание длительности, скорости нажатия на клавиши.
Варианты нажатия кнопок такие:
- Короткое нажатие — одно нажатие кнопки (или двух кнопок) продолжительностью менее 0,5 секунды.
- Длительное нажатие — нажатие и удерживание кнопки (или двух кнопок) до появления мелодичного звукового сигнала.
- Двойное нажатие — два нажатия одной кнопки в течение 1 секунды.
- Последовательное нажатие — два нажатия одной или разных кнопок. Первое нажатие — длительное (до появления звукового сигнала), второе нажатие — кратковременное (предварительно следует отпустить первую кнопку).
На передней части брелока находится информативный жидкокристаллический дисплей, на котором отображается:
- режим турботаймера;
- режим периодического запуска;
- режим автоматического запуска по таймеру;
- режим автозапуска по температуре;
- текущее состояние комплекса.
Кроме этого, на ЖК дисплей брелка выводится информация о таких параметрах:
- текущем времени;
- включённом будильнике;
- таймере;
- напряжении АКБ;
- температуре двигателя и салона автомобиля.
Расшифровка основных иконок представлена на фото.
Основные иконки ЖК дисплея брелока
Команды брелков управления. Ч.3Все изменения, вносимые в брелок можно либо сохранить в процессорном блоке автомобиля, либо сбросить до заводских настроек.
В память центрального модуля можно вписать до четырёх брелоков.
Процесс программирования:
- Ключ в замке зажигания ставится в положение Off.
- Сервисная клавиша должна быть нажата 7 раз. Кнопка подписана Override.
- Активируется зажигание. Сирена прозвучит 7 раз, что подтверждает успешное начало процедуры перезаписи и вход в меню.
- На новом брелоке одновременно нажимаются клавиши в виде открытого и закрытого замка. Их необходимо удерживать до звукового оповещения сирены сигнализации. Количество сигналов зависит от порядкового номера записи в системе. Для первого — один. Для второго — два и т. д.
- Процедура завершается отключением зажигания. Подтверждение перезаписи происходит в случае пятикратной активации фар автомобиля.
Если владелец не предпринял никаких действий в течение 10 секунд на любом из этапов, процедура отменяется.
Настройка автозапуска
Перед настройкой автоматического пуска мотора необходимо:
- отключить все электрооборудование в автомобиле и выключить зажигание;
- перевести селектор на трансмиссионном агрегате в положение нейтральной передачи;
- запереть все двери, багажное отделение и моторный отсек;
- поднять рычаг стояночного тормоза.
По температуре
Автоматический старт силового агрегата по показаниям температурного датчика производится так:
- На коммуникаторе нажимается и удерживается третья кнопка. Ее можно отпустить только после включения звукового сигнала.
- С помощью элемента управления 3 производится выбор индикатора со значком в виде снежинки.
- Первой кнопкой выполняется выбор температуры для автозапуска. При каждом нажатии этот параметр изменяется на 3 градуса.
- Затем клавиша 1 зажимается и удерживается до звукового сигнала.
По таймеру
Если требуется настроить автоматический пуск мотора по таймеру, выполняются следующие действия:
- Кнопка 3 нажимается и удерживается до срабатывания второго звукового импульса.
- Курсор на экране брелока переводится в положение в виде индикатора с циферблатом.
- Кратковременно нажимается первая клавиша для выбора временного промежутка автозапуска. При каждом «клике» параметр таймера увеличивается на два часа.
- После выбора нужного времени первая кнопка зажимается и удерживается до звукового сигнала. Брелок воспроизведет двойной импульс, а на его экране загорится индикатор в виде циферблата.
По будильнику
Автоматический пуск мотора по будильнику выполняется так:
- Третья кнопка на коммуникаторе нажимается и удерживается до момента, пока устройство не воспроизведет тройной звуковой сигнал.
- С помощью клавиши 3 производится выбор необходимого режима с индикатором «будильник».
- Первой и второй кнопками можно настроить часы для автозапуска. С помощью этих же элементов управления можно выбрать минуты.
- Затем нажимается первая клавиша.
Отключение автозапуска
Если требуется отключить функцию автоматического пуска мотора, действия выполняются такие же, как и при ее активации. Курсор на экране брелока необходимо перевести в положение соответствующего индикатора (циферблата, снежинки или будильника) и нажать первую кнопку.
Дистанционный запуск
Управление запуском двигателя по команде:
- Для пуска силового агрегата на коммуникаторе нажимается и удерживается первая клавиша. Элемент управления можно отпустить после воспроизведения двух мелодичных сигналов устройством. В подтверждение успешного автозапуска на экране коммуникатора отобразится значок с надписью «ЗПУС».
- Если требуется остановить мотор, заведенный дистанционно, то на пульте сначала зажимается первая кнопка длительно, а затем «кликается» клавиша 4. Брелок издаст мелодичный сигнал.
- Для продления времени работы мотора на пульте зажимается первая кнопка. Ее нужно удерживать до воспроизведения двойного сигнала, после чего элемент управления отпускается.
Настройка охранных функций
Управление охранными опциями сигнализации:
- Для включения стандартного режима защиты со звуковым сопровождением кратковременно нажимается первая кнопка. Сработает сирена и внешние световые приборы автомобиля.
- Активация бесшумной охраны производится длительным нажатием первой кнопки, а после звукового сигнала — кратковременным «кликом» на вторую клавишу.
- Если требуется включить охрану на авто с заведенным двигателем, то нужно поднять ручной тормоз, открыть дверь и нажать на брелоке кнопку 2. Затем ключ извлекается из замка зажигания, запираются все замки и «кликается» первая клавиша.
- При необходимости включить режим охраны без пульта надо убедиться в том, что зажигание отключено, а ручной тормоз поднят. Затем пользователь должен открыть дверь и вставить ключ в замок, провернуть его в положение «АСС». После этого три раза нажимается кнопка входа в сервисный режим обслуживания и водитель закрывает все замки. Автоматическая активация режима охраны произойдет через 20 секунд.
- Если требуется отключить стандартную функцию защиты, используется вторая клавиша. Два раза сработают внешние осветительные приборы и сирена автомобиля.
- При необходимости отключить режим охраны без пульта дверь машины нужно открыть ключом. Сирена начнет воспроизводить сигналы тревоги. Производится включение зажигания и ввод первого знака пароля, для этого используется сервисная кнопка. Количество нажатий должно соответствовать цифре. После этого ключ устанавливается в положение «Lock». Аналогичным образом производится ввод остальных цифр пароля.
Режим охраны
В соответствии с руководством по эксплуатации настройка защитных функций производится так:
- Для активации охраны «кликается» первая клавиша коммуникатора. Это приведет к включению защиты со звуковыми сигналами подтверждения. Брелок воспроизведет мелодичный сигнал, на его экране отобразится индикатор включенной охраны. Сирена и световые приборы моргнут один раз.
- Чтобы включить охрану без звуковых сигналов подтверждения, также используется кнопка 1. Только ее нужно нажимать два раза — один длительно, до звукового сигнала пейджера, а второй — коротко.
- Активация бесшумной защиты производится зажатием первой клавиши до появления мелодии, а затем кратковременным «кликом» по кнопке 2.
- Если требуется активировать охрану на авто с заведенным двигателем, то сначала нужно поднять ручной тормоз, а затем нажать по второй клавише. Пейджер издаст мелодию, на его экране появится значок включенного мотора. Затем ключ извлекается из замка, все двери запираются и нажимается первая кнопка. Водитель в этот момент должен находиться на улице.
- Чтобы включить охрану без использования коммуникатора, нужно открыть одну из дверей и активировать зажигание. Кнопка входа в сервисный режим нажимается трижды. После этого ключ проворачивается в положение «Off» замка. Водитель должен покинуть салон машины и запереть все дверные замки. Спустя двадцать секунд после отключения зажигания произойдет включение охраны.
Как запустить автозапуск по тревоге. Ключевые моменты, объясняющие, как настроить запуск сигнализации Starline в автоматическом режиме
Режим автоматического программирования действий агрегата предназначен для повышения удобства использования автомобиля. Большинство современных систем защиты мобильных объектов имеют аналогичные функции.
Статья про как настроить автозапуск на будильник Starline . В доступной форме описана последовательность взаимодействий владельца и агрегата в разных жизненных ситуациях.
Включение ДВС в автоматическом режиме — наиболее востребованная функция системы безопасности. Для его запуска, что делается после установки, необходимо запрограммировать процессор. Затем команда на выполнение может быть выполнена с мобильного приемопередатчика.
Назначение пуска — предварительный прогрев электродвигателя. Его проводят на двигателях, работающих как на бензине, так и на дизеле вне зависимости от конструкции коробки передач: механической или механической.
Особенности запуска двигателя
Алгоритм работы основан на том, что прибор фиксирует временной интервал, который требуется агрегату, чтобы быть готовым к движению. Особенностью автоматического процесса является запоминание последнего включения с помощью ключа зажигания.
Для разматывающих частей дизельного двигателя этот параметр представляет собой период, необходимый для нагрева свечей зажигания. В случае, когда автомобиль оборудован бензиновым двигателем, это время пуска основного пускового агрегата, разматывающего вал.
Программируемый запуск системы возможен в двух случаях. :
- без проверки напряжения в бортовой сети;
- с контролем эффективной работы электрической цепи.
В первом примере в «автоматическом» режиме происходит еще одна попытка включения, во втором — три, которые дублируются с интервалом в 20 секунд. В паузах процессор записывает настройки напряжения.
При максимальных значениях, то есть выше 13.8 В действие больше не повторяется. Если значение ниже контрольной точки (13,8 В), то с каждой попыткой запуска двигателя временной интервал работы стартера увеличивается на 1 сек.
Как настроить автосигнализацию Starline на автозапуск двигателя внутреннего сгорания?
Привести машину в рабочее состояние на «автомате» можно двумя способами :
Во-первых, одновременным нажатием двух кнопок на брелоке-коммуникаторе.
Во-вторых, по телефону, когда автомобиль находится в состоянии «охрана».В случае возникновения аварийной ситуации, когда кто-то за это время открыл замки капота, багажника или дверей, реализация «автоматического» режима не работает.
Продолжительность холостого хода электродвигателя, запускаемого на прогрев, составляет 10 минут. На этот период блокируются только внешние датчики. В зависимости от выбранной услуги одновременно может быть включено :
- обогреватель — для повышения комфорта в автомобиле;
- система кондиционирования;
- устройство для оттаивания льда на стекле;
- другие сервисные функции.
Реле, управляющее дополнительными параметрами, программируется заранее.
В случае, если по истечении заданного периода времени — 10 минут — владелец не сел в машину (или не отдал других приказов), установка автоматически возвращается в состояние охраняемого объекта. В этом режиме запуск электродвигателя заблокирован.
Аналогичный алгоритм действий заложен программой для ситуации, когда при 10-минутном прогреве электродвигателя злоумышленники совершают покушение на движимое имущество собственника.При этом запуск двигателя становится невозможным, кроме того, начинает громко звучать сигнализация.
Последовательность действий владельца ТС
В положении, когда владелец автомобиля подходит к транспортному средству, находящемуся в автоматическом режиме ожидания, в первую очередь необходимо отключить процедуру «безопасности». Это делается с помощью двух кнопок на мобильном устройстве. Затем нужно открыть дверь и в течение 120 секунд включить зажигание.
Если последовательность операций нарушена, или срок не соблюден, программист снова поставит машину под охрану.
По окончании эксплуатации автомобиля владелец должен выключить электродвигатель (и вынуть ключ из замка зажигания). В этом состоянии двигатель продолжит вращаться.
После того, как хозяин покинул салон автомобиля (и закрыл все двери, окна, замки), необходимо нажать соответствующую кнопку на брелоке-коммуникаторе. При таком расположении объект будет под охраной.
Это основные моменты, объясняющие , как настроить аварийные сигналы Starline для автозапуска.
Прочтите инструкцию, спросите у профессиональных радиомонтажников. Умело взаимодействуйте со своим автомобилем.
Настройка автозапуска в тревогах выполняется установщиком: необходимо настроить алгоритм в соответствии с тем, как были подключены определенные тревоги, это требует «обучения» правильному сигналу холостого хода. Однако часто владельцу требуется изменить ряд начальных настроек — увеличить время автозапуска или настроить таймер. Если возникнут проблемы, перезапустите цикл регулировки, чтобы убедиться, что из-за этого машина не заводится от брелока.
В качестве примера настройки возьмем обычную модель сигнализации — StarLine A93. Описанные для него принципы настройки подходят и для других моделей этой компании, а разбираясь в принципе работы автозапуска, мы будем иметь дело с системами сигнализации других компаний.
Общие принципы автозапуска в одиночку.
На автомобилях с механической коробкой передач необходимо правильно выполнять процедуру «программной нейтрали» — это необходимо, чтобы не оставлять машину на передаче.Пока мотор работает, мы даем тревогу информацию о намерении сохранить автозапуск. Starline A93 предлагает три варианта:
.Процедура настройки автозапуска
Для входа в настройки необходимо знать, где установлена сервисная кнопка Valet. При снятии автомобиля с охраны и выключении зажигания нажмите эту кнопку пять раз — сигнализация перейдет в режим программирования, на брелоке отображается название первой группы настроек (AF). Прокрутка групп осуществляется кнопками 2 и 3 брелока — выбираем группу SF, она отвечает за настройки автозапуска.
После выбора группы AF нажмите кнопку 3 сначала долго (до мелодического сигнала), затем быстро. Вы вошли в группу настроек автозапуска, на экране отображается текущая настройка (ее номер и значение, например 01-3). Нажимая кнопки 2 и 3, вы перемещаетесь между функциями в порядке возрастания и убывания (при нажатии кнопки 3 на экране цифры меняются 01 -3, 02 -1, 03 -3, 04 -2 и так далее). Если нажать кнопку 1, то настройка конкретной функции в кружке изменится (01- 3 , 01- 4 , 01- 1 , 01- 2 и снова 01- 3 и так далее).Установленные таким образом настройки будут автоматически сохранены при выходе из режима программирования — для этого просто включите зажигание.
Функции автозапуска
Меню автозапуска дает нам следующие возможности:
Функция 01 определяет, включен ли автозапуск: опция 01-1 отключает автозапуск, в другом значении она включена.
Функция 02 устанавливает продолжительность пуска — это время, в течение которого мотор будет работать, если вы сами не выключите его или не снимете машину с охраны.Опция 02-1 устанавливает интервал на 10 минут, 02-2 — 20 минут, 02-3 — 30 минут, в опции 02-4 машина не глохнет автоматически: она используется, только если вы запускаете машину с брелок и выйдите из дома после запуска.
Функция 03 регулирует датчики удара и наклона: во время автозапуска они отключаются, если установлен режим 03-1 или 03-3, в других вариантах остаются включенными. Иногда это приводит к ложным срабатываниям.
Функция 04 включает автоматическое отключение двигателя в соответствии с его температурой: это удобно, если установлен периодический запуск, чтобы двигатель не выделялся ночью.Если установлен любой режим, кроме 04-1, мотор глохнет, как только он прогреется до 50 градусов. Для работы этой функции подключается датчик температуры из комплекта сигнализации.
Функция 05 определяет состояние защиты в режиме автозапуска — в настройке 05-1 защита будет включаться при запуске, даже если автомобиль ранее не был поставлен на охрану, в остальных настройках состояние защита не изменится.
Функция 06 нужна для настройки световой индикации — в режиме 06-1 указатели поворота или габариты периодически мигают, пока двигатель работает на автозапуске.
Функция 07 управляет центральным замком: в режиме 07-1 состояние центрального замка не меняется, в режиме 07-2 двери заблокируются при успешном запуске двигателя, 07-3 — заблокируются после остановки мотора 07-4 — в обоих случаях. Не активируйте эту функцию, если у вас автомобиль с МКПП, а функция 15 установлена на 1 — в некоторых вариантах системы управления замком двери, наоборот, при настройке опций от 07-2 до 07-4 , двери откроются!
Функция 08 регулирует алгоритм синего провода питания, идущего от блока автозапуска.Не меняйте настройку, не зная, куда этот провод подключается в машине! Если автомобиль оборудован кнопкой старт-стоп, то правильная настройка — 08-3, если для запуска двигателя необходимо нажать на тормоз вместе с ключом зажигания — 08-4. Но воспользуйтесь синим проводом, чтобы проверить с установщиком.
Функция 09 определяет время прокрутки стартера, если управление пуском двигателя не осуществляется по аналоговому тахосигналу или CAN-шине. При других вариантах управления стартер вращается заданное время, при неудачных запусках каждая следующая попытка будет немного дольше.Поэтому, если при прокрутке стартера машина не заводится, увеличивайте значение функции с 1 до 2 или с 2 до 3, но с осторожностью выставляйте значение 4, так как стартер проработает 6 секунд!
Параметр 10 устанавливает тип двигателя: для бензина выбирается опция 10-1, в этом случае между зажиганием и стартером есть пауза в 2 секунды для срабатывания топливного насоса. Остальные варианты — для дизельных двигателей задержка нагрева свечей накаливания в вариантах с 10-2 до 10-4 составляет 5, 10 и 20 секунд в порядке увеличения значения функции.Если у вас старый инжекторный автомобиль, в котором топливный насос работает в течение длительного времени перед попыткой запуска, вы устанавливаете значение 10-2.
Функция 11 устанавливает тип управления двигателем. Его значение можно изменить, только если вы знаете, как подключена сигнализация! Вариант 11-1 определяет запуск увеличением напряжения в сети (аналоговый сигнальный вход нигде не подключен), 11-2 и 11-3 — генератором (при успешном запуске двигателя — «плюс» или « масса »должна появиться на аналоговом входе), 11-4 — на аналоговом тахосигнале. Если сигнализация подключена к CAN-шине автомобиля и по ней определяет факт работы мотора, то настройки функции 11 игнорируются.
Функция 12 определяет способ удержания зажигания для работы при активированном режиме автозапуска. В варианте 12-1 резервирование автозапуска происходит при выключении зажигания. В версии 12-2 — при нажатии кнопки 2 на брелоке при работающем моторе. В версии 12-3 резервный автозапуск требует, чтобы стояночный тормоз был выключен.Вариант 12-4 полностью отключит резервирование на автомобилях с МКПП, то есть автозапуск будет невозможен. На автомобилях с АКПП автозапуск будет работать.
Элемент 13 управляет драйвером иммобилайзера: в версиях 13-1 и 13-3 он включается и выключается вместе с зажиганием, в других включается вместе с зажиганием и выключается через 30 секунд. Эта настройка важна для автомобилей, где иммобилайзер опрашивает чип не один раз при повороте ключа зажигания, но постоянно, как на Citroen C4: если двигатель работает несколько секунд и глохнет при автозапуске, то обязательно проверьте настройку функция 13.
Функция 14 зависит от настройки функции 08. Если настройки — 08-1.08-2 или 08-4, то настройка функции 14 игнорируется аварийным сигналом. В противном случае функция 14 устанавливает алгоритм имитации нажатия кнопки старт-стоп: 1 импульс, 2 импульса, 3 импульса или удержание в течение 6 секунд. Так как алгоритм работы здесь должен соответствовать конкретной машине, не меняйте настройку, если не уверены, как именно ее правильно настроить!
Признак 15 определяет тип редуктора и механизма резервирования для механических коробок передач.В варианте 15-1 устанавливается ручной ящик с завершением бронирования для постановки на охрану автомобиля; это часто используемый вариант для «механики». Вариант 15-2 заставит машину глохнуть при закрытии дверей, 15-3 — также при закрытии дверей, но мотор еще проработает 20 секунд, и только потом глохнет. Если у вас «автомат», нужна настройка 15-4 — машина заглохнет при выключенном зажигании, так как удержание зажигания и «программная нейтраль» с АКПП не нужны.
Feature 16 управляет зеленым проводом питания модуля автозапуска. Как и в случае с функцией 08, , вы не можете изменить значение, не зная, как подключен сигнал тревоги .
Признак 17 определяет, заглохнет ли мотор при снятии мотора с системы автозапуска: в варианте 17-1 машина сразу остановится, в остальных продолжит работу до двери, капота или багажника. разомкнут, либо снят ручник.
Функция 18 нужна для управления отопителем Webasto, поэтому в нашем случае ее можно игнорировать.Главное, чтобы правильно настроил фичу 19: вам понадобится опция 19-1, так как она определяет немедленный автозапуск. В настройке 19-2 сигнализация запустит двигатель вообще, пытаясь включить только Вебасто. В двух других вариантах он сначала попытается включить нагреватель, и только по истечении времени, заданного функцией 18, он начнет запускать двигатель.
После настройки функций автозапуска на A93 убедитесь в правильности работы — на автомобилях с механической коробкой передач обязательно запустите двигатель, следуйте процедуре «программной нейтральности», попробуйте запустить двигатель с брелока. На автомобиле с «автоматом» заведите и остановите двигатель, выйдите из машины и попробуйте завести его, предварительно поставив на охрану.
Инструкция по настройке автозагрузки на StarLine A93 в образах
Видео: основные функции управления StarLine A63, A93
Автозапуск на «Старлайн» может быть установлен прямо на новый автомобиль в автосалоне. Это надежная система нового поколения. Рассмотрим весь ассортимент представленной продукции, мы описываем линейку «Старлайн».
Starline A93
По соотношению цена — качество лидирует система А93, которая быстро завоевала популярность у отечественного потребителя. Он оборудован сиреной, о которой можно прочитать в инструкции.
Это сигнализация с обратной связью и автозапуском, имеющая 5 полноценных режимов, которые удобно настраивать с помощью брелока.
Основное устройство в использовании — брелок на маленьком мизинце, которого хватает на 1 год работы. Есть кнопки «открыть — закрыть», «переместить».
Блок сигнализации выглядит практически одинаково во всех моделях. Есть антенна со встроенным датчиком движения наклона. В комплекте идет запасной пульт без обратной связи, позволяющий управлять сигнализацией. Есть функция безопасности в режиме аварийного отключения. Полная гарантия на установку и работу такого автозапуска на Starline составляет до 3-х лет.
Starline A94
Этот автозапуск на Starline отличается от брелка предыдущей модели. Функциональность в этой системе расширила диапазон защиты от помех.
Модуль согласования
Как включить автозапуск по тревоге Модель дороже по стоимости. Для подключения любой сигнализации необходимо использовать соответствующий модуль. Что это?
Все современные автомобили имеют цифровую проводку с аналоговыми системами. Для согласования с автомобилем используется плата. В новых моделях автомобилей он уже установлен, а в более ранних необходимо установить самостоятельно.
При нормальном использовании знание его назначения не требуется.
«Starline A95»
Это самый надежный автозапуск на Starline, пользоваться которым одно удовольствие.Гарантия на систему и установку составляет до 3 лет. Вы будете под полной защитой надежной системы, которая не сканируется, машина не будет взломана и не открыта. Хороший диапазон производительности и режим запуска.
Система оснащена новым стильным брелоком, имеет встроенный CAN-модуль, энергосбережение.
Модуль мобилайзера
Чтобы установить сигнализацию на современный автомобиль, необходимо установить модуль обхода и мобилайзер в виде антенны с коробкой.Он устанавливает либо ключ клона чипа, либо второй ключ. Он не активен, и активируется только во время автозапуска.
Антенна передает сигнал на штатный мобильный мобилайзер и помогает автомобилю заводиться. Поскольку у всех есть мобильные телефоны на базе Android, управление сигнализацией удобно осуществлять с помощью системы GSM. Это управление автосигнализацией из приложения телефона. Он абсолютно бесплатно загружается через Интернет и позволяет управлять сигнализацией.
GSM-карта может быть вставлена в блок сигнализации вместе с SIM-картой, что обеспечит полное управление системой с телефона и прием сообщений.
Это увеличит диапазон тревоги. Приложение отобразится на рабочем столе мобильного телефона. Согласитесь, очень быстро и удобно. Не нужно носить с собой дополнительных устройств.
С телефона можно установить все режимы запуска, установить таймер для выбора времени прогрева двигателя, установить запуск при определенной температуре двигателя.
Этот модуль приобретается отдельно. Поможет защитить машину от интеллектуального взлома.
Расширение функций
Starline имеет дополнительные функции безопасности A95, которые оснащены реле блокировки беспроводной связи, зуммером и бирками.Это полноценное охранное устройство, которое блокирует одну из цепей автомобиля. Без шильдика в салоне машина никуда не поедет.
В зависимости от модели автомобиля можно установить разные метки. Вы можете носить их в документах. Если вы забудете метку дома, машина начнет предупреждать об этом звуковым сигналом. Система всегда будет искать метку.
Есть несколько режимов использования такого устройства:
- При поиске тегов всегда.
- Для одноразового поиска по тегу при первом снятии с охраны. Поиск по тегам больше выполняться не будет.
- Сервисный режим, когда даже в процессе ремонта в сервисном центре не будет заметно, что установлен мобилайзер.
Кроме мобилайзера, можно установить замок капота от Starline. Такое электромеханическое устройство работает параллельно с мобилайзером, предотвращая разблокировку замка без разрешения владельца.
Полный охранный комплекс состоит из:
- охранной системы;
- мобилайзер;
- замок капота.
Также можно использовать поисковые маяки M15 и M17 от Starline. M15 — автономный маяк, поисковое устройство, помогающее найти пропавший автомобиль. Он используется для отслеживания скорости и направления транспортного средства на карте.
Настройка автозапуска — как работают кнопки брелока
Многие автомобилисты не понимают, как включить автозапуск на Starline. Подробно рассмотрим последовательность таких действий. Для начала важно разобраться, как правильно определить длительность нажатием кнопки, выполняя порядок автозапуска на «Starline E91».
При коротком нажатии на кнопку действие длится до 0,5 секунды. Если долго нажимать, нужно удерживать кнопку до появления звукового сигнала. Двойное нажатие — это действие 2 раза.
При последовательном нажатии — при первом нажатии долго, а при втором нажатии — кратковременно.
Если нажать правую кнопку один раз, она отвечает за то, включен ли режим безопасности. Имеет звуковое подтверждение. Если вы хотите обойтись без звука, нажмите и удерживайте, затем кратковременно.
Вторая кнопка работает как первая. Если нажать кнопку 2 раза, то сработает дополнительный датчик удара.
Третья кнопка при однократном нажатии сообщит о состоянии сигнализации и температуре в салоне. При нажатии 2 раза будет известна температура двигателя. Можно активировать дополнительный канал, если долго нажимать, активируются программируемые режимы работы.
После короткого нажатия курсор переместится к нужному значку.
Возможности автозапуска
Список программируемых функций:
- Режим, позволяющий выполнять автозапуск из будильника.
- По таймеру — разновидность периодического запуска с интервалом от 2 до 24 часов в зависимости от необходимости выбора.
- По температуре — если двигатель начал превышать установленный порог по температуре. Затем он автоматически нагреется.
- Противоугонный режим.
- Turbo — для поддержания работоспособности двигателя в течение определенного периода времени после выключения зажигания. Подходит для автомобиля, в котором установлена турбина.
- Авто — автоматически включает охрану через 10 секунд после закрытия всех дверей.
- Режим мобилайзера — блокировка после выключения зажигания.
Последовательность кнопок брелока
При долгом нажатии на блоке и коротком на двойке запускается бесшумный режим защиты.
При нажатии кнопок 1-3 включается автозапуск. Если вы нажмете 3 еще раз, вы можете увеличить время.
Как включить автозапуск на «Старлайн»? При одновременном нажатии кнопок 1 и 2 включается режим «Антивор».
При одновременном нажатии кнопок 1 и 3 блокируется сам брелок, а после нажатия кнопок 2 и 3 эта функция отключается. После долгого нажатия на кнопку 3 вы можете установить время на будильнике, активировать или деактивировать таймер.
Программируем брелоки
Как настроить автозапуск по тревоге «Старлайн»? Необходимо запрограммировать новую цепочку для ключей. На одну машину можно сделать не более 4-х брелков. Найдите внутри автомобиля выступ сервисной кнопки и выполните семикратное нажатие на нее при выключенном зажигании.
После включения раздастся семикратный сигнал. Брелок, нажмите кнопки 2 и 3, удерживая их, и это устройство будет запрограммировано. Если он утерян и нужно включить охранный режим при включенном зажигании и открытой двери, нажмите выступом сервисной кнопки 3 раза, выключив зажигание. Будильник пищит.
После того, как вы закроете дверь, система заблокируется через 20 секунд. Это очень полезная функция в случае утери брелка.Зная, как включить автозапуск на Starline A91, можно запрограммировать несколько брелоков.
Как программировать охранные и сервисные функции
Есть стандартные таблицы — инструкции по настройке автозапуска на Starline. Например, функция 9 позволяет отключить сигнализацию без брелока. Это алгоритм, который позволяет узнать, как отключить автозапуск на Starline в экстренном порядке без личного кода, с однозначным, двузначным и четырехзначным кодом. При выборе опций с набором персонального кода на брелоке отображается надпись «Пин-код».
Для входа в меню программирования 1 необходимо 5 раз нажать сервисную кнопку, затем включить зажигание. Дождитесь пятикратного сигнала. Нажмите 9 раз. Это будет подсказка, как включить автозапуск для запуска охранной системы Starline A91. Через 10 секунд вам нужно будет нажать кнопку 3. Это позволит вам прочитать результат на дисплее. Теперь активирован двузначный пин.
Скинуть все заводские настройки можно, девять раз нажав сервисную кнопку, включив зажигание и дождавшись 9 сирен.После нажатия кнопки 1 все заводские настройки будут сброшены.
Результаты
Когда наступают холода, многих водителей интересует включение такой системы, как удаленный автозапуск двигателя или запуск по температурным показателям.
Сигнализация Starline может справиться с этой функцией, если система правильно установлена и настроена.
Для многих автомобилистов недоступна информация о включении и настройке автозапуска их автомобиля. На то есть несколько причин — новая или арендованная машина.
Прочитав статью, вы легко сможете включить автозапуск двигателя, используя систему сигнализации Starline.
Одна из самых популярных ошибок водителя — игнорирование выполнения обязательных рекомендаций, которые потребуются для включения автозапуска и закрытия двери приглушенного автомобиля вручную с помощью брелка. Теперь автомобилисты смогут воспользоваться знаниями о порядке запуска Starline A91.Вопрос, как сделать автозапуск на Starline, не будет для них загадкой.
С приходом холодов у многих водителей возникает вопрос о включении дистанционного автозапуска двигателя или запуске по температуре. Сигнализация Starline позволяет сделать это, если она была правильно установлена и настроена. Многие автолюбители просто не знают, как включить и настроить автозапуск своего автомобиля. Причин тому может быть много — забыли, не вдавались в подробности, просто купили, сняли и т. Д.
Настройка автозапуска — сигнализация Starline
Для начала нужно понять, что запуск двигателя бывает двух видов — дистанционный или автоматический. Дистанционный запуск необходим, например, для прогрева автомобиля перед поездкой. Автоматический запуск двигателя подразумевает периодический запуск двигателя, например, ночью, для поддержания желаемой температуры. Автозапуск можно настроить таким образом, чтобы автомобиль запускался через определенные промежутки времени или при падении температуры ниже заданного значения.
Условия
Дистанционный запуск двигателя возможен только при следующих условиях:
- Ручка КПП в нейтральном положении (передача выключена)
- Зажигание выключено
- Капот, багажник и все двери плотно закрыты
- Стояночный тормоз в комплекте (ручник)
Если какое-либо из этих условий не выполняется, запустить двигатель удаленно не удастся.
Обучение
Для перевода автомобиля в охранный режим с включенной функцией автозапуска Starline необходимо выполнить следующие действия:
1. Стоп, зажигание не выключайте. Двигатель должен быть запущен.
2. Выключите передачу, рычаг переключения передач должен находиться в нейтральном положении.
3. Поставить автомобиль на ручной тормоз — включить стояночный тормоз.
4. Нажмите кнопку 1 на брелоке и удерживайте ее 3 секунды. Вы услышите мелодичный сигнал. У вас есть 30 секунд, чтобы выполнить следующие пункты.
5. Поверните ключ, выключив зажигание, и выньте ключ из замка. Двигатель не глохнет, но продолжает работать.
6. Выйдите из машины и убедитесь, что все двери, багажник и капот закрыты.
После того, как вы закроете последнюю открытую дверь, багажник или капот, сигнализация автоматически выключит двигатель и заблокирует все двери — включен режим охраны.
Только после успешного выполнения этих шагов станет возможной работа автозапуска и запуск двигателя удаленно.
Дистанционный запуск
Если вы правильно подготовили автомобиль к автозапуску (при работающем двигателе дверь была закрыта, а сигнализация была приглушена), то запустить двигатель брелоком можно любым из двух способов:
1. Нажмите кнопку 1 и удерживайте ее 3 секунды.
или
2. Выберите значок «СТАРТ» и нажмите кнопку 2.
После этого сигнализация сделает первую попытку запустить двигатель. Если двигатель не запускается, будет выполнено второе, и время работы стартера увеличится на 0.2 секунды каждый раз. Всего таких попыток будет 4. Если двигатель не запускается ни один из четырех раз, вы услышите 4 гудка из связки ключей.
Если двигатель запускается успешно, отображается соответствующий значок (на разных моделях Starline по-разному, обычно значок выхлопной системы), автомобиль мигает 3 раза, и вы услышите 3 сигнала сирены.
Автомобиль будет прогреваться в течение определенного времени, которое задается в настройках. Варианты — 5, 10, 15, 20 минут.За минуту до истечения указанного времени на дисплее связки ключей появляется «r01». По истечении времени сигнализация остановит двигатель, значок выхлопных газов исчезнет на брелке и появится «r00».
Автозапуск по температуре
Зимой многим нужно прогревать машину на ночь, чтобы утром не было проблем с запуском. При включении автозапуска по температуре можно установить значение температуры окружающей среды, при которой двигатель запустится.Значения температуры можно запрограммировать следующим образом: -5, -10, -20, -30.
Для включения функции триггера температуры выберите значок с термометром и надписью «СТАРТ» и нажмите кнопку 2 на брелоке. При этом раздастся звуковая мелодия и должно отображаться значение установленного порога температуры.
Для отключения автозапуска по температуре снова выберите значок термометра и нажмите кнопку 2 на брелке.
Если во время прогрева двигателя вам нужно сесть в машину (начать движение или просто взять что-то из салона), нажмите кнопку 1 на брелоке — замки разблокируются.В течение 30 секунд вставьте ключ в замок зажигания и включите его, включив зажигание. Если вы не успеете это сделать, замки будут снова заблокированы и будет активирован режим безопасности. Чтобы полностью выйти из режима автозапуска, опустите ручник — габариты моргнут один раз и послышится звуковая мелодия — можно идти.
Теперь вы знаете, как включить автозапуск двигателя с помощью сигнализации Starline. Самая частая ошибка водителей — они не выполняют необходимые действия по включению автозапуска и закрывают приглушенный автомобиль вручную с помощью брелка.Надеюсь, теперь у вас не возникнет вопросов по использованию функций будильника.
Управление комплексом дистанционным ключом
Система безопасности включает два удаленных ключа:
Удаленный ключ с ЖК-дисплеем (жидкокристаллический дисплей):
Для системы безопасности StarLine A96, A66
Для системы безопасности StarLine B96, B66
Срок службы батарейки брелка с ЖКИ до 4 месяцев в зависимости от условий эксплуатации.Для ЖКИ брелка используйте батарею типа ААА.
дополнительный радиобрелок
Срок службы батарейки дополнительного радиобрелока до 1 года в зависимости от условий эксплуатации. В качестве дополнительного брелока используйте батарею типа CR2032.
Главный и дополнительный удаленные ключи имеют одинаковую криптографическую устойчивость. Оба брелока передают команды управления с помощью диалогового алгоритма обмена данными, что предотвращает интеллектуальный электронный взлом.
Информация о текущем состоянии охранного комплекса передается на главный брелок и отображается на дисплее. Дополнительный брелок не имеет функции оповещения, он предназначен только для передачи основных команд управления.
Брелок с ЖКИ используется в режиме «Slave».
Запуск двигателя
Режимы работы
Охранные зоны
Датчики
Дополнительная информация
Нумерация кнопок главного брелока:
КАРТИНКА
Нумерация кнопок дополнительный брелок:
КАРТИНКА
В данном руководстве используются следующие условия длительности нажатия на кнопки брелока:
Основные команды управления с брелока:
Некоторые функции системы безопасности управляются из курсорного меню: управление режимом громкой связи, камердинером, настройка автоматического запуска двигателя.
Вход и выход из меню осуществляется длительным удержанием кнопки 4 первого уровня:. Если кнопки брелока не нажимаются в течение 15 секунд, произойдет автоматический выход из меню.
При входе в меню курсор устанавливается на первую пиктограмму. Переход к следующему и предыдущему пункту меню осуществляется коротким нажатием кнопок или соответственно. Функция выбирается коротким нажатием кнопок 2 и 3:. Значение параметра изменяется нажатием кнопок или 3 (соответственно увеличивать).При длительном удерживании кнопки скорость изменения значения параметра увеличивается. Переход к пунктам меню, изменение параметров и выход из меню будет подтвержден мелодичным звуковым сигналом.
Описание и контроль настроек приведены в таблице.
Используйте меню настроек для настройки параметров работы системы безопасности.
Войдите и выйдите из меню настроек, нажав и удерживая кнопку. После входа в меню на экране брелока отобразится текущий статус настроек системы безопасности:
КАРТИНКА
Переход к пунктам меню кратковременным нажатием кнопки или, к предыдущему и следующему пункту соответственно . Уменьшайте и увеличивайте значение параметра коротким нажатием кнопки или соответственно. Чем больше продолжительность нажатия, тем на большее количество единиц изменяется значение.
Изменение параметра и выход из меню подтверждается мелодичным звуковым сигналом, переходы между пунктами меню — вибрацией.
Установка часового пояса
Чтобы установить часовой пояс, выберите первый пункт в меню настроек. Затем с помощью кнопок и установите желаемое значение.Минимальный размер шага — 1 час.
Текущее время принимается автоматически от основного блока системы безопасности по спутникам GPS и GSM-сети (с помощью модуля GSM).
Если GSM-модуль не входит в комплект поставки вашей охранной системыx, то установите время и дату самостоятельно (см. Установка времени и даты)
Настройка световой и звуковой индикации при постановке и снятии с охраны
Чтобы настроить работу световой и звуковой индикации при постановке и снятии с охраны, выбрать второй пункт меню настроек. Затем с помощью кнопок и установите желаемое значение.
Варианты конфигурации:
- для скрытой постановки и снятия с охраны (без световой и звуковой индикации) установить значение 0;
- для тихой (только световая индикация) — значение 1;
- для полной (световая и звуковая индикация) — значение 2
Установка громкости сирены при постановке или снятии с охраны
Чтобы установить громкость сирены, выберите третий пункт меню . Затем кнопками и установите желаемую громкость сирены.
0 — нет звука, 10 — максимальный уровень громкости.
Настройка световой и звуковой индикации в режиме будильника
Для настройки световой и звуковой индикации в режиме будильника выберите четвертый пункт в меню настроек. Затем с помощью кнопок и установите желаемое значение.
Варианты конфигурации:
- для скрытой постановки и снятия с охраны (без световой и звуковой индикации) установить значение 0;
- для тихой (только световая индикация) — значение 1;
- для полной (световая и звуковая индикация) — значение 2
Установка громкости сирены в режиме тревоги
Для регулировки громкости сирены в режиме тревоги выберите в настройках пятый пункт меню. Затем с помощью кнопок и установите желаемое значение.
0 — нет звука, 10 — максимальный уровень громкости.
Настройка чувствительности датчика движения
Для настройки уровня чувствительности датчика движения выберите шестой пункт в меню настройки. Затем кнопками и установите желаемое значение от 0 до 30.
0 — датчик отключен, 30 — максимальный уровень чувствительности.
Настройка чувствительности датчика наклона
Для регулировки уровня чувствительности датчика наклона выберите седьмой пункт в меню настроек.Затем с помощью кнопок и установите желаемое значение.
0 — датчик отключен, 30 — максимальный уровень чувствительности.
Установка уровня предупреждения о чувствительности датчика удара
Для регулировки чувствительности уровня предупреждения датчика удара выберите восьмой пункт в меню настроек. Затем кнопками и установите желаемое значение от 0 до 30.
0 — датчик отключен, 30 — максимальный уровень чувствительности.
Установка уровня срабатывания сигнализации датчика удара
Для регулировки чувствительности уровня срабатывания сигнализации датчика удара выберите девятый пункт меню настроек.Затем кнопками и установите желаемое значение от 0 до 29.
0 — датчик отключен, 29 — максимальный уровень чувствительности.
Выбранное значение чувствительности уровня тревоги датчика удара должно быть меньше уровня чувствительности уровня предупреждения.
Установка диапазона области потери тега
Чтобы настроить диапазон потери области тега, выберите десятый пункт меню настроек. Затем с помощью кнопок и установите желаемое значение от 3 до 10.
3 — минимальный диапазон, 10 — максимальный диапазон.
Площадь потери метки должна быть больше, чем диапазон зоны обнаружения метки.
Убедитесь, что установленный диапазон зоны потери метки достаточен со всех сторон автомобиля.
Установка диапазона обнаружения области тега
Чтобы настроить диапазон обнаружения области тега, выберите одиннадцатый пункт меню настроек. Затем с помощью кнопок и установите желаемое значение от 1 до 8.
1 — минимальный диапазон, 8 — максимальный диапазон.
Зона обнаружения должна быть меньше, чем диапазон зоны потери метки.
Установка периода контроля связи с помощью дистанционного ключа
Чтобы установить период контроля связи с помощью дистанционного ключа, выберите двенадцатый -й пункт меню настроек. Затем с помощью кнопок и установите желаемое значение из 0, 3, 5 или 7.
Параметры конфигурации:
- 0 — управление связью отключено;
- 3 — контроль связи происходит с периодичностью 3 минуты;
- 5 — контроль связи происходит с периодичностью 5 минут;
- 7 — контроль связи происходит с периодичностью 7 минут.
Все о телематике или удаленном доступе. Реализация автозапуска без аварийного сигнала
StarLine M31 снята с производства * Реализация автозапуска от 2500 руб.StarLine M31 — это миниатюрный GSM-модуль, с помощью которого с мобильного телефона можно управлять различными охранными и сервисными функциями: определять местонахождение автомобиля, запускать двигатель, получать данные о заряде аккумулятора и слушать, что происходит внутри салона. .
Модуль может работать как самостоятельное устройство или совместно с автосигнализацией практически любого производителя. Управление осуществляется с помощью: специального мобильного приложения (на платформах iOs и Android), SMS-сообщений и звонка. Устройство поддерживает более 50 различных команд. Специально разработанное программное обеспечение позволяет экономить заряд аккумулятора.
Основные характеристики модуля StarLine M31
Для нормальной работы устройства подходят любые SIM-карты операторов GSM. Доставка уведомлений происходит на заранее запрограммированные номера телефонов (до 4 шт.). Для каждого номера устанавливаются персональные настройки уведомлений: звонок, SMS, звонок и SMS и т. Д.
При обнаружении тревоги модуль мгновенно отправляет уведомление владельцу с подробной информацией о событии: открытие двери, капота или багажника, отключение ручного тормоза, срабатывание датчика удара и т. Д. Можно запрограммировать дополнительные каналы для активировать в автоматическом режиме при наступлении события: прослушивание салона, включение сигнализации и др.
Если модуль используется автономно, то по трем специальным каналам к нему можно подключить концевые выключатели капота, двери или багажника.Для каждого канала предусмотрен индивидуальный программируемый режим уведомления. При малейшей фиксации нарушения владельцу сразу же отправляется уведомление.
В случае попытки угона транспортного средства на модуль может быть отправлена команда на остановку двигателя. Также для повышения уровня безопасности можно установить запрет управления с любых номеров, кроме номера телефона владельца машины.
Встроенный GPS-приемник поможет узнать точные географические координаты автомобиля: по запросу отправляется SMS-сообщение с координатами и ссылка на сайт gmap.ultrastar.ru будет отправлено на телефон владельца, где точное местонахождение вашего автомобиля будет указано на подробной карте.
Если вы хотите послушать, что происходит в салоне вашего автомобиля, то вы можете использовать встроенный микрофон, чувствительность которого регулируется телефоном.
Реализация автозапуска без аварийного сигнала
StarLine M31 можно использовать для реализации по команде с телефона, по расписанию с определенной периодичностью, по будильнику или по температуре.Также в модуле реализована функция управления современными предпусковыми подогревателями () через W-BUS.
Дополнительная информация
StarLine M31 позволяет дистанционно управлять дополнительным оборудованием: автоматическим запуском двигателя (по расписанию или температуре), предпусковыми подогревателями, контролем заряда аккумулятора и т. Д.
Устройство отлично противостоит вибрациям, различным ударам, грязи, повышенной влажности, а также будет бесперебойно работать в диапазоне температур от -45 ° C до + 85 ° C. StarLine M31 может быть быстро и эффективно установлен в специализированном центре.
Различия между модулями Starline M31 и M21
Приложение для мобильного телефона
Новая версия мобильных приложений доступна для смартфонов под управлением операционных систем iOS (iPhone), Android и Windows Phone 8. По телефону вы можете получить подробную информацию о состоянии автомобиля:
- см. Температура двигателя;
- внутренняя температура;
- аккумулятор заряжается.
Приложение сообщит вам, когда вам нужно пополнить баланс.Любые зоны тревоги будут отображаться интуитивно. Доступна подробная история срабатывания системы охранной сигнализации. При необходимости местоположение автомобиля на карте отобразится на экране смартфона. Для владельцев техники, выпущенной в 2014 году с наклейкой телематика 2.0, будет доступен полноценный мониторинг транспорта с отображением треков, скорости и маршрута.
Интерфейс приложения для iPhone.
Интерфейс приложения Android.
GSM / GPS-модули для автосигнализации оперативно информируют владельца транспортного средства о его несанкционированном использовании, запуске, остановке или блокировке силового агрегата, а также удаленно выполняют сервисные функции.Устройства универсальны, их можно устанавливать на все марки автомобилей. Некоторые системы получают питание от бортовой сети, а другие — от встроенного источника питания.
Водителя можно проинформировать, отправив SMS или голосовое сообщение на заранее указанные номера телефонов разных операторов мобильной связи. Управление сигнализацией осуществляется дистанционно с помощью телефонов по радиоканалу сотовой сети. Только при подаче команд с определенных телефонных номеров они будут приняты.
Диагностика состояния может осуществляться по сигналу светодиодной лампы.Современные автосигнализации рассчитаны на автономную работу. Для их подключения достаточно подключить устройства к бортовой сети.
Некоторые модели GSM / GPS-модули для автосигнализации имеют энергосберегающие режимы для увеличения срока службы. Так, например, в режиме ожидания встроенный аккумулятор будет потреблять электроэнергию только при наличии SIM-карты. А если отключить основной источник питания, система сможет работать несколько дней.
Благодаря использованию модулей GSM / GPS можно создавать эффективные охранно-телематические комплексы, которые обычно подключаются по шине CAN.В отличие от обычных автосигнализаций, устройства этого типа посылают сигнал владельцу вне зависимости от расстояния до него. Главное, чтобы было покрытие GSM.
Основные функции
Большинство модулей GSM / GPS для автосигнализации выполняют следующие функции:
- Возможность работы в режиме Slave
- Дистанционное управление предпусковыми подогревателями двигателя
- Управление штатной автосигнализацией по телефону
- Управление модулем обхода иммобилайзера
- Возможность автоматического и дистанционного запуска двигателя
- Получение данных о координатах местонахождения автомобиля
Современные системы позволяют определять местонахождение автомобиля с точностью до нескольких метров.Именно для этого и предназначен приемник GPS. После отправки запроса на телефонный аппарат приходит текстовое сообщение с координатами местонахождения транспортного средства. Даже в случае кражи владелец автомобиля может быстро найти его или узнать, где сейчас находится член его семьи или другой водитель, который ведет машину.
Современные модули могут обрабатывать более пятидесяти команд, их также можно программировать. В памяти SIM-карты можно сохранить несколько телефонных номеров, на них будут отправляться сообщения.Благодаря модулю вы можете узнать, почему сработала тревога. Было ли это вызвано открытой дверью, запуском двигателя, срабатыванием датчика удара, отключением стояночного тормоза и т. Д.
Фирменные модули GSM / GPS значительно повысят защищенность автомобиля и удобство его эксплуатации. Благодаря им владельцы транспортных средств всегда будут знать, где находится их четырехколесный друг и в каком состоянии находятся его основные системы.
Несмотря на то, что сегодня подавляющее большинство автомобилистов используют сигнализацию с ЖК-брелоком в качестве охранной системы, а радиотракт 433 или 868 МГц используется в качестве контроля, разработка охранных систем по концепции Evolution автосигнализации не стоит на месте.На данный момент мы подошли к наиболее удобному варианту авторизации автовладельца — метке, а к способу оповещения — мобильному телефону. Итак, что предлагают нам сейчас разработчики и производители средств защиты и защиты от краж? Попробуем ответить на этот вопрос, сравнив некоторые модели популярных противоугонных информационных устройств, относящиеся к категории телематических (или, если хотите, телеметрических) систем безопасности с тегированной авторизацией.
Среди современных систем безопасности, управление которыми связано с наличием бирки, которая легко помещается в кошелек водителя, но при этом имеет высокоэффективную опцию кодовой защиты, а также оснащена GSM-модемом для передачи оповещения и контроля информации, мы выбрали следующие устройства:
Авторизация
Начнем с метода авторизации.Сегодня одним из самых удобных способов контроля автомобильного охранного устройства является бирка. Тег дает возможность автовладельцу идентифицировать себя без каких-либо движений тела; достаточно иметь метку в пределах досягаемости системы, проще говоря, носить в кармане. Каждое устройство использует диалоговый код с индивидуальными ключами шифрования, длина ключа от 128 до 256 бит. Алгоритмы шифрования в тестируемых системах различаются, но каждый из них криптографически устойчив и актуален в настоящее время (не подлежит электронному взлому).
Характеристика | SuperAgent | |||
Внешний вид этикетки | ||||
Управляющая частота | 2,4–2,5 ГГц | 2,4–2,5 ГГц | 2,4–2,5 ГГц | 2.4 ГГц-2,5 ГГц |
Тип кода управления | Динамический диалог | Динамический диалог | Динамический диалог | Динамический диалог |
Алгоритм шифрования | ГОСТ 28147-89 | AES | ГОСТ 28147-89 | ГОСТ 28147-89 |
Ключ шифрования (длина) | Индивидуальный (256 бит) | Индивидуальный (128 бит) | Индивидуальный (256 бит) | Индивидуальный (256 бит) |
Размер бирки | 30мм — 53.4 мм — 6 мм | 28 мм — 51 мм — 6,35 мм | 26 мм — 48,8 мм — 4,5 мм | 26 мм — 48,6 мм — 3,7 мм |
Тип батареи | CR 2430 | CR 2032 | CR 2025 | CR 2016 |
Срок службы батареи паспорт. | до 2 лет | 3-5 месяцев | 1 год | до 1 года |
Регулировка диапазона меток | Есть гистерезис | Есть гистерезис | нет | нет |
Метки программирования | да, до 5 | да, до 5 | да, до 6 штук | да, до 5 штук |
Индикация низкого заряда батареи | да, звук в салоне или смс | да, смс | зуммер + смс | звук сирены + смс |
Дополнительное разрешение | 1.отключение штатного от защиты 2. пин-код от аналога штатной кнопки | 1. отключение системы от защиты 2. пин-код от штатных кнопок (кнопки руля) | 1. отключение системы от защиты 2. пин-код от штатных кнопок (включая кнопки руля) | 1.Отключение посоха от защиты |
Опрос по тегу | постоянный / событийный | постоянный / событийный | по событиям | по событиям |
Тег Pandora, в отличие от других продуктов, имеет кнопку, с помощью которой можно активно управлять системой, при отсутствии диалогового обмена (при работающем двигателе при запуске) открыть центральный замок.Остальные перечисленные системы имеют возможность иметь активный радиоканал во время автозапуска. Алгоритмы радиоканала систем Pandora и AUTOLIS способны реализовать режим «мягкой посадки», обеспечивающий управление центральным замком автомобиля при приближении с отметкой. В перечисленных системах существует алгоритм определения дальности действия метки, основанный на логике обработки мощности сигнала, полученного от метки. У Суперагента и Призрака есть режим «свободные руки» только в режиме автозапуска, чтобы иметь возможность управлять системой центрального замка, которая на большинстве автомобилей не управляется с помощью стандартного пульта дистанционного управления при работающем двигателе.
В качестве вторичного этапа авторизации используется управление с дополнительных или штатных кнопок автомобиля — набор комбинаций нажатий после входа в салон автомобиля. В Phantom и Pandora это делается со штатных кнопок руля, последняя немного ограничена в своих возможностях, т.к. цифровая блокировка не активирована и нет синхронизации с автозапуском. В системе «Автолис» предусмотрена возможность дополнительной авторизации с помощью стандартных аналоговых кнопок, кнопок, подключенных через внешний CAN-адаптер, или с помощью переключателя кодового набора.
Размеры этикеток
Мы измерили размер отметки по самому большому показателю, т.е. отметку измеряли по длине, толщине и ширине в самой толстой точке.
Расход тегов
Несмотря на то, что производители заявляют указанное время автономной работы, точные данные будут зависеть от интенсивности использования тега, потому что в режиме диалога потребление увеличивается, а интенсивность использования тега разная для всех пользователей.
Питание и расход батареи метки.Здесь можно очень условно анализировать, так как в реальности сравнивать при работе различных систем довольно сложно — все зависит от интенсивности использования. Батареи используются везде стандартные, стандарт CR, примерно с одинаковым номинальным разрядным током 0,2 мА, но с разной емкостью (емкость элементов: Autolis CR2430 — 290 мАч; Pandora CR2032 — 225 мАч; Ghost CR2025 — 160 мАч; Super Agent CR2016 — 90. мАч, но ток разряда в нем в 2 раза меньше, чем у других = 0.1 мА. Данные Wiki).
График демонстрирует поведение тега вдали от устройства, т.е. без режима диалогового обмена. На верхнем графике показана передача радиосигнала (данные были сняты с помощью детекторной головки) — происходит периодическая передача, состоящая из двух пакетов в пределах 0,755 мс. На нижнем графике показано падение напряжения на источнике питания метки (данные были получены через падение напряжения на резисторе, подключенном последовательно с батареей.Измерительное оборудование L-card E14-140M). По потреблению видно, что после передачи пакета приемник тегов включается для прослушивания эфира на предмет ответа от головного устройства.
На графиках показан период излучения метки AUTOLIS, равный 1 секунде, и потребление метки в «спящем режиме» — 1,75 мкА.
Тег Pandora передает 4 пакета продолжительностью 5,67 мс с периодом обучения пакета 2,86 секунды. В спящем режиме тег потребляет 4.5 мкА. На графике видно, что после каждой передачи ресивер включается для прослушивания трансляции на наличие обратной связи (диалога) от основного устройства.
Интересное наблюдение по тегу Pandora заключается в том, что между передачами тег включается на 20 мкс с периодом 114 мс, мы не уловили сути этого переключения и предполагаем, что это одна из причин высокого потребления тега. На втором графике, например, возьмем один импульс — длительность включения в промежутках между передачами.
ПРИЗРАК 840:
Призрачный тег работает на прием, он опрашивается основным блоком после снятия стандартной тревоги (состояние по CAN). Микросхема трансивера используется в TI CC2500. Ток потребления метки при включенном приемнике составляет 20 мА в течение 0,32 мс. Период активации приемника 1 сек. Ток потребления в паузах между включением приемника составляет 1 мкА. На первом графике по потреблению видно, как включается приемник.
При передаче тег выдает 3 пакета длительностью 0,7 мс на 5,6 мс (см. График выше). Ток потребления при пакетной передаче 22 мА. За секунду до начала передачи тег включается с периодом 8,5 мс, а также включается прием перед каждой передачей пакета.
Тег суперагента отправляет 2 пакета с периодом в 2 секунды. Каждый пакет передается в течение 120 мкс с паузой между пакетами в 340 мкс.В каждом пакете потребление достигает 13 мА, в спящем режиме потребление метки 5 мкА.
Выводы:
С учетом алгоритмов работы тегов (включение приемников, передатчиков и срок их работы) можно сделать вывод, что батарея в Autolis и Ghost прослужит дольше других. В Autolis используется самая емкая батарея, а в Ghost используется оригинальное решение обмена диалогами, где первый диалог запускается не по метке, а по системе.Поэтому в теге Ghost есть периодическое включение только приемника, без включения передатчика, что позволяет существенно экономить энергию, хотя размер тега Ghost один из миниатюрных и емкость аккумулятора намного меньше, чем в Autolis и Пандора. Если говорить о хранении тега, то тег Суперагента — более удобный вариант, он самый маленький из протестированных, например, в документах он будет более эргономично размещен, но по времени автономной работы явно уступит в тег Autolis.Для понимания — исходя из средней интенсивности использования, тег Super Agent с учетом использования новой качественной батареи проработает около 10 месяцев.
Полноценный режим «свободные руки» можно организовать с помощью систем авторизации Autolis и Pandora. А управление дверными замками, замками сейфов или радиоканалом стандартной системы доступа может организовать каждый, кроме суперагента. Запрет на управление стандартным радиоканалом — довольно распространенная и популярная в последнее время функция среди профессиональных сервисов, но она лишь частично решает проблему безопасности — защищая ее от репитера, но не обеспечивая защиту от удара о стандартный цилиндр водителя дверной замок или CAN-шину.
Элементы вторичной авторизации позволяют существенно повысить охранные функции системы, но в то же время обязывают автомобилиста выполнять дополнительные действия, нажимая штатные или опционально установленные кнопки в автомобиле. На этот счет мнения профессионалов разделились — одни уверены, что дополнительный метод идентификации (если есть) лучше привязать к независимому устройству, а другие уверены, что противоугонный потенциал текущих продуктов полностью справится с основным. угрозы.Лучше всего с этой задачей Фантом справляется из протестированных систем, так как специалисты по производству ТЭЦ давно работают с CAN-шиной, поэтому список покрытия штатных кнопок автомобиля (в том числе и рулевых клавиш на немцах) ) представлен вместе с ним. На втором месте по дополнительной инициализации стоит Autolis (у него нет возможности самостоятельно работать с CAN-шиной, но алгоритм взаимодействия внешней аналоговой авторизации довольно продвинутый — настройка работы входов по событиям) с компонентами цифровой блокировки которые являются частью продукта.На третьем, Пандора — она умеет взаимодействовать со штатными электросистемами автомобиля по CAN и по аналогии, но без синхронизации с автозапуском и цифровым реле блокировки. Суперагент для вторичной авторизации остается на последнем месте, хотя алгоритм опроса тегов привязан к стандартному состоянию сигнализации, считываемому агентом с CAN-шины, что сегодня обеспечивает вполне достаточный способ распознать владельца.
ИГРУШКА ИЛИ НЕТ?
Говорят, что умный человек — это тот, кто может описать Анджелину Джоли, не двигая руками по воздуху.
Не работает? Так же сложно вкратце объяснить, что такое телематика. Студент скажет, что это телекоммуникации плюс информатика. Но все становится яснее, если вспомнить, что автомобильная телематика — это дочка (или внучка?) Противоугонного устройства. Итак, телематика — это своего рода изощренное противоугонное средство. Этакий «айфон» рядом с обычным телефоном.
Вам лично нужна телематика? Снова вспомню про iPhone. Если вам просто нужно поговорить или обменяться текстовыми сообщениями, то это вам не нужно.Но если вы хотите листать экранные страницы пальцем, рыться в Интернете, пользоваться навигацией, фотографировать и одновременно слушать музыку, то обычного телефона для этих целей точно не хватит.
То же самое и с телематикой. Точнее, к телематическим системам безопасности — так называются последние новинки противоугонного мира. И если вы хотите, чтобы именно эта система безопасности обеспечивала одновременно навигацию, удаленную диагностику, мультимедийные функции, связь и что-то подобное, тогда новый продукт для вас.
Где все это отнести — игрушкам или чему-то полезному?
Предположим, любимый человек «ломается» где-то далеко от дома и просит о помощи. Но он толком не может объяснить, куда он ехал: что это за трасса и где находятся вехи — понятия не имею … Но вы мгновенно найдете свой путь, посмотрев на экран любого подходящего гаджета, знакомого с Интернетом. Сама машина сообщает свои координаты через GPRS, определяемые GPS и ГЛОНАСС.
То же самое происходит в профилактических целях.Телематический комплекс можно подключать к CAN-шине, постоянно собирая базу данных по всем нюансам поведения автомобиля на дороге. В случае аварии информация понадобится автостраховщикам и ГИБДД — всегда можно узнать, был ли включен поворотник в момент аварии, как изменилось ускорение, с какого момента водитель затормозил . Всю такую информацию машина отправляет на сервер производителя телематического комплекса, а оттуда отправляется заинтересованным лицам, подключенным к системе — в идеале дилерам, страховщикам, ГИБДД, скорая помощь.Факт ДТП телематика может установить самостоятельно: встроенный акселерометр зафиксирует запредельные значения при ударе. В любом случае координаты происшествия будут известны точно.
BLACK BOX
Как все это работает? Грубо говоря, телематический комплекс — это черный ящик плюс онлайн-сервис. Черный ящик — это своего рода мозг телематики, а онлайн-сервис — его язык и уши. Мозг постоянно собирает информацию, которая доступна только ему, а язык передает ее заинтересованным сторонам.Уши, в свою очередь, передают в мозг пожелания хозяина.
Технически это предусмотрено примерно так. В вышеупомянутый «бокс» устанавливается SIM-карта, которая обеспечивает обмен информацией по Сети различными способами — от SMS и передачи данных через GPRS до голосовой связи. При этом у вас также должен быть доступ к сети — лучший вариант — смартфон с операционной системой Android или iOS. Говорить не приходится: команды подаются нажатием кнопок.Разработчики уверяют, что наладить такое соединение в сети GSM намного сложнее, чем заменить SMS.
Понятно, что при отсутствии сотовой сети пропадает возможность связи с автомобилем — остаются только штатные брелки. Но уведомления записываются в память устройства и передаются адресату при восстановлении сетевого подключения.
Кстати о брелках. Побочным эффектом появления телематики стало их неизбежное исчезновение.Кому они понадобятся, когда такой же смартфон уже стал практически необходимостью? И возможностей у него, мягко говоря, больше. И экран красивее. С дальностью хода тоже все понятно: даже находясь где-нибудь в Кейптауне или Канберре, вы всегда будете знать, что происходит с вашей машиной. Никакой двусторонний брелок не может этого сделать.
Конечно, я не хочу никому отправлять данные со своей машины. Для этого случая придуман «Личный кабинет» с кучей настроек. С другой стороны, заинтересованная организация, будь то автосалон, представительство автопроизводителя или ГИБДД, тоже являются пользователями телематического портала и в своих настройках указывают, какую информацию они хотят получать от пользователей.Настройки портала позволяют гибко настраивать содержание информации и список ее адресатов. Нюансы определяются конкретным брендом компании-разработчика. Например, автосалон, который продал машину пользователю, заинтересован в том, чтобы как можно скорее пригласить его для обслуживания, и использует напоминание об обслуживании. Ответственный менеджер автосалона получает уведомления по электронной почте, когда пробег автомобилей приближается к заветному значению или приближается время ТО.Интересную информацию найдут и страховые компании: их сотрудники на специальной странице портала могут узнать актуальную стоимость пробега автомобиля.
Финансовые вопросы зависят от разработчика. Как правило, абонентской платы нет. Пользователь платит только за трафик оператору мобильной связи. В комплект покупаемого устройства входит SIM-карта одного из операторов «большой тройки». Стоимость его использования зависит от типа трафика: самый дешевый — GPRS (Интернет), чуть дороже — звонки и SMS.Обычно расход трафика не превышает 100 рублей в месяц.
При этом пользователь волен выбирать оператора — достаточно сменить SIM-карту. Можно сказать, что рынок телематики не нов, так как коммерческие предприятия давно используют телематику для контроля расхода топлива и маршрута движения транспорта. Новым является появление в телематике обратной связи для управления системой безопасности и традиционных возможностей безопасности.
ЛОЖКА ТАРЫ
Есть ли от всего этого реальная польза? Да, конечно.Скажу больше: прочей «тайной полиции», думаю, скоро не будет! Попробуйте найти сегодня на рынке телефон без камеры — их практически нет. Так и здесь: телематика постепенно станет чем-то привычным. Как смартфон в руках школьника.
Теперь о ложке дегтя.
Если телефон предназначен исключительно для разговоров, то для iPhone эта функция второстепенная — на первом плане всевозможные развлечения и полезные вещи.То же, на мой взгляд, касается телематики: защита от угона стала второстепенной задачей. Более того, есть проблемы, которые, как мне кажется, уже дают о себе знать.
Речь идет о безопасности, ради которой все и было запущено. Тот самый смартфон, который научился фотографировать, стал слишком умным, освоив опцию автоматического резервного копирования данных в «облако». И пользователь не может просто стереть эти данные. Я считаю, что это подарок хакеру.А если такое же «облако» появится в машинах? Хотели бы вы, чтобы кто-то мог как-то все это использовать? Производители говорят, что это невозможно, но я во что-то не очень верю. В Сети появляется все больше и больше информации о том, как хакеры заставляют чужие машины подчиняться их командам — прямо как в «Терминаторе-3». Так что все возможно!
Копаем дальше. Умная телематика способна при необходимости отправить меня на машине в ближайший сервис, где нас оперативно отремонтируют, заправят и доработают.Очень хорошо, но что-то подсказывает: не каждый сервис, магазин или заправка попадут в соответствующий список. Другими словами, они обязательно начнут мной манипулировать. Это неприятно.
На моей машине сегодня нет телематики. Я не знаю, что будет завтра. Может, все будет как бы само собой и телематика станет чем-то банальным и привычным. Как фильмы с Анджелиной Джоли.
- Бесплатный курьер (при сумме заказа более 5000 руб.)
- Курьер 300 руб. (При сумме заказа менее 5000 руб.)
- Курьер 300 руб. (При сумме заказа более 5000 руб.)
- Курьер 500 руб. (При сумме заказа менее 5000 руб.)
- Почта России. Стоимость рассчитывается автоматически при оформлении заказа на сайте.
- Курьерская служба СДЭК (доставка до двери). Стоимость рассчитывается автоматически при оформлении заказа на сайте.
- Транспортная компания «Деловые Линии». Перечень городов доставки и тарифов можно найти на сайте www.dellin.ru
- Транспортная компания «ПЭК». Список городов доставки и тарифов можно найти на сайте www.pecom.ru .
- Наличными при получении товара (только для курьерской доставки и самовывоза)
- Онлайн-оплата кредитной картой (производится при оформлении заказа на сайте)
- Онлайн-оплата с кошелька Яндекс.Деньги (производится при размещение заказа на сайте)
- По квитанции (квитанция формируется автоматически при оформлении заказа на сайте). Оплатить можно в любом отделении банка по реквизитам, указанным в квитанции
- Оплата наличными по коду через терминалы Связной, Сбербанк и др., Магазины связи Связной, Евросеть.Код для оплаты и подробная инструкция будут сгенерированы после оформления заказа на сайте
* Онлайн оплата кредитной картой производится через сервис Яндекс.Касса без комиссии, через защищенное соединение с максимальной защитой ваших личных данных
Сертификаты
Важным критерием выбора автосигнализации является ее полная безопасность по отношению к системам автомобиля, а также отсутствие радиочастотных помех при эксплуатации. Наличие официальных сертификатов соответствия на весь перечень продукции является дополнительным подтверждением высокого качества автомобильных сигнализаций, модулей GSM / GPS и систем безопасности, представленных в каталоге нашей компании.
Описание
StarLine Telematics для смартфонов на базе iOS и Android.
Доставка
По Москве в пределах МКАД :
В Москве за пределами МКАД и Московской области (до 40 км от МКАД) :
Наша компания постоянно повышает уровень обслуживания своих клиентов, поэтому мы предлагаем воспользоваться доставкой заказа, которая осуществляется через собственную курьерскую службу.Стоимость услуги зависит от суммы заказа и адреса доставки, указанного клиентом. Наличие собственных транспортных ресурсов позволяет нам своевременно и качественно доставить товар по указанному адресу. Если у вас есть индивидуальные пожелания относительно точного времени прибытия курьера, обязательно укажите это, и мы обязательно найдем лучшее решение!
В регионы России:
* Все междугородние отправления застрахованы нами при отправке, за сохранность товара можно не беспокоиться
Возможен самовывоз товара по адресу: г. Москва, Головинское шоссе, 1, после предварительного бронирования.
Установка
Установка систем StarLine на автомобили разных марок может иметь свои особенности требующие отклонения от стандартной схемы установки (например, если в автомобиле есть цифровая CAN шина, отдельно подключаемые концевые выключатели дверей и т.) центры с опытом установки автосигнализации.
ЦАО САО г. Москвы
GSM-модуль STARLINE GSM5-Master
Модуль STARLINE GSM5-Master предназначен для систем безопасности StarLine с гибкой архитектурой.
