Scher Khan Logicar A: технические характеристики сигнализации, инструкция
Охранная система Scher Khan Logicar A предназначается для обеспечения сохранности транспортного средства. Она поддерживает двухстороннюю передачу данных посредством надежного криптостойкого кодирования, и предоставляет возможность контролировать машину на дистанции до 1,5 км.
Четкая картинка на экране и удобное меню способствуют комфортному управлению автовладельцем. На брелоке отображаются все необходимые показатели, среди которых уровень заряда батареи устройства и аккумулятора автомобиля, температура двигателя.
Автозапуск мотора транспортного средства обладает множеством полезных настроек, которые существенно облегчат использование.
Технические параметры
Защищенность
- MAGIC CODE PRO 2 обеспечивает сохранность кодовых посылок от возможного хищения.
- При потере брелока удастся отключить защиту противоугонной системы при помощи персонального PIN кода.
- Замки на дверях запираются и открываются при включении и отключении зажигания.
- Активирование и отключение охранного режима осуществляется разными клавишами.
- Высокая дальность получения сигнала с блока.
- Замок багажника можно открыть, не снимая автомобиль с охраны.

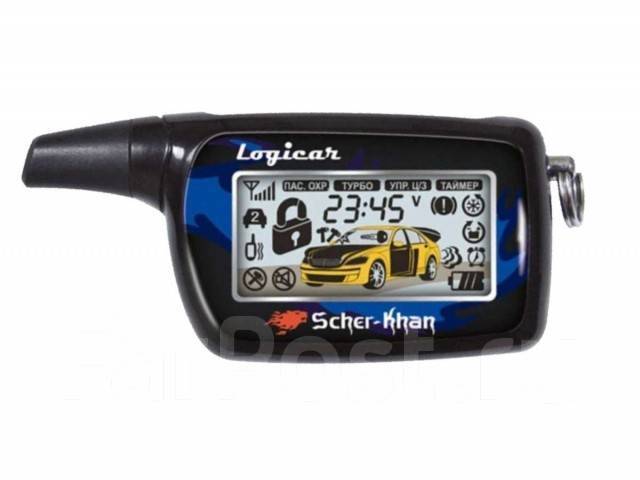

Функциональность брелока
- Устройство обладает множеством различных функций, располагает 4 кнопками управления и контрастным ЖК-дисплеем.
- Дистанционный запуск двигателя при активировании соответствующей команды.
- Он изготовлен из качественных материалов, которые устойчиво переносят царапины и падения с небольшой высоты.
- Функция Battery Save Mode способствует экономному использованию заряда.
- Наличие будильника, который активирует автозапуск мотора в указанное время.
- Индикация времени, температуры в салоне, автомобильного аккумулятора.
- Экран имеет автоматическую подсветку.
- Функция блокирования кнопок.
Автозапуск
- Функция подходит для транспортных средств с наличием автоматической и механической коробки передач, а также обладающих кнопками Start и Stop.
- Автозапуск производится в предварительно запрограммированное время.
- Включение мотора отслеживается при помощи сигналов генератора и тахометра.
Противоугонная система Шерхан Логикар А располагает всеми необходимыми защитными функциями, которые сумеют полноценно обезопасить транспортное средство от возможной кражи при помощи интеллектуального взлома, а звуковые оповещения предупредят владельца о попытке вскрытия дверных замков. Дополнительным уровнем безопасности является 2-хзначный код, что вводится посредством брелока, и который знает лишь хозяин авто.
Автосигнализация обладает полезным режимом JackStop, посредством которого можно заблокировать транспортное средство при его незаконном хищении.
Подробная инструкция охранной системы, которая поставляется в комплекте, располагает всеми необходимыми данными, что помогут разобраться с настройками и имеющимися функциями.
Инструкция
Скачать:
Инструкция по эксплуатации Scher Khan Logicar A
Подпишитесь, чтобы не пропустить ничего важного
скажите есть на модели шерхан логикар 1 автозапуск двигателя, или нужно дополнительно устанавливать какие то реле, если да то сколько это стоит?
исчезла индикация на брелке после смены батарейки
Как разобрать датчик удара сломан один из 2 регуляторов
Интересующую вас информацию вы можете найти на стр.
Да, есть автозапуск по таймеру. Нужно на брелоке выставить время запуска и длительность. Подробнее читайте инструкцию, как настраивать и программировать сигнализацию.
словила глюк теперь стала часто срабатывать. Можно ее как то перезапустить? Желательно обратиться в сервисный центр, или специализированную мастерскую.
получается работает как просто центральные замки Проверьте правильность подключения, коммутации и настройки. Если все верно — обратитесь в СТО.
Обратитесь к специалистам. Дистанционно мы не угадаем в чем проблема.
Либо неисправен электронный замок, либо отошел провод, который к нему идет у брелка пропала связь с машиной→подхожу к машине, нажимаю на кнопку снятия сигнализации, на брелке пропала антена и машина не реагирует
Обратитесь к установщикам данной системы, возможно там подскажут пищит брелок→Добрый день, подскажите плз! ребенок понажимал кнопки, в результате чего стоит вставить ключ в зажигание, машина начинает пищать секунд 40, потом брелок секунд 30, на брелке ничего не отображается, все ничего, но стоит тронуться машина глохнет!!! Делайте сброс всех настроек и настройте заново, возможно пищит антиугон
Проверьте правильность подключения сигнализации и настройки данного режима. Подробнее ознакомиться с данным режимом вы можете с помощью «Руководства пользователя» во вкладке «Полезное».
Обратитесь к установщикам данной сигнализации
Обратитесь к установщикам данной сигнализации | Последний раз товар продавался за: 3 247 р.
|
12 инструкции по эксплуатации, во вкладке «Полезное».
..
➤ Инструкция автосигнализаций Шерхан Логикар 5i и Магикар 5
Scher-Khan Magicar 5 — базовая модель охранной системы с функцией автоматического запуска, дальностью связи до 1500 метров. Учитывая ограниченный набор опций, устанавливать Магикар 5-й версии на авто премиум сегмента не целесообразно.
На официальном сайте производителя указано, что модель снята с серийного производства. Точной даты нет, но по заверениям менеджеров автомагазинов не более 2 – 3 лет назад.
Несмотря на окончание выпуска, консультационная поддержка клиентов по горячей линии остается в силе. По вопросам ремонта охранной системы можно обращаться в сертифицированные технические центры.
Scher-Khan Logicar 5i — автомобильная сигнализация с функцией обратной связи, опциональным автозапуском.
Основное отличие от Магикар 5-й версии:
- актуальность, серийный выпуск;
- наличие встроенных цифровых шин CAN и K-LINE;
- брелок, оснащенный TFT- дисплеем;
- алгоритм шифрования цифрового сигнала третьего класса по технологии MAGIC CODE PRO 3.
Характеристики Scher-Khan Logicar 5i и Magicar 5
| Scher-Khan Magicar 5 | Scher-Khan Logicar 5i | Описание |
| Да | Нет | Дополнительный код снятия с охраны |
| от -45°С до +65°С | от -40°С до +70°С | Температурный режим |
| 3 мес. / 2 года | 2 мес. / 2 года | Срок службы элементов питания в основном / дополнительном брелоке |
| Да | Защита от сканирования и перехвата цифрового сигнала | |
| 25мА | 20 — 22 мА | Величина потребления силы тока |
| Да | Звуковой и виброрежим получения тревожного сообщения | |
| 30 сек. | Длительность сигналов тревоги | |
| С помощью брелока, сервисной кнопки | Управление штатными опциями | |
| Да | Нет | Наличие внутренней памяти для хранения данных |
| До 1500 метров | Дальность связи с брелоком / модулем | |
| Да | Отдельные механические кнопки активации / деактивации сигнала | |
| Да | Блокировка подключения дополнительных брелоков | |
| Да | Автоматическая постановка под охрану, если двери не открывались | |
| Да | Режим скрытой передачи тревожного сигнала (только на брелок) | |
| Да (с тыльной стороны карты) | Индивидуальный код при утере ключа | |
| Да | Защита при активном моторе | |
| Да | Звуковое напоминание об открытой двери | |
| Да | Режим Паника | |
| Да | Свободные руки | |
| Да | Напоминание об активных габаритах | |
| Да | VALET | |
| Дистанционный запуск | ||
| Отложенный запуск | ||
| Индикация температуры | ||
| Индикация заряда батареи | ||
| Режим энергосбережения | ||
| Да (три режима) | Задержка деактивации подсветки салона | |
С полным перечнем общих характеристик ознакомьтесь в статье: «Сравнение функционала автосигнализаций Scher-Khan Magicar 4 и Logicar 4.
Отзывы клиентов».
Принимая во внимание то, что модель охранной системы Шерхан Магикар 5 снята с серийного производства, рассматривать ее в качестве аксессуара для установки нецелесообразно.
Комплектация и цена автосигнализаций Шерхан Магикар 5 и Логикар 5i
| Наименование | Scher-Khan Logicar 5i Цена в рублях | Scher-Khan Magicar 5 Цена в рублях |
| Брошюра по обслуживанию и установке | 1 экз. | 1 экз. |
| Схема подключения | 1 экз. | 1 экз. |
| Микропроцессор | 1 шт. | 1 шт. |
| Коммуникатор с жидкокристаллическим дисплеем | 1 шт. | 1 шт. |
| Коммуникатор запасной без дисплея и функции обратной связи | 1 шт. | 1 шт. |
| Электрическая проводка, клеммы, разъемы | 6 шт. | 6 шт. |
| Датчики защиты | 2 шт. | 2 шт. |
| Сенсоры удара | 2 шт. | 2 шт. |
| Передатчик сигнала | 1шт. | 1 шт. |
| Модуль со встроенной антенной | Нет | 1 шт. |
| Реле блокировки силового агрегата | 1 шт. | 2 шт. |
| Концевик | 1 шт. | 1 шт. |
| Сирена | 1 шт. | 1 шт. |
| Металлический кронштейн | 1 шт. | 1 шт. |
| Светодиод для индикации активного состояния | 1 шт. | 1 шт. |
| Цена | От 12000 | От 8000 — 8400 |
*цена указана состоянием на 25.02.2019 года.
Преимущества и недостатки Scher-Khan Logicar 5i и Magicar 5
| Преимущества | |
| Logicar 5i | Magicar 5 |
| Возможность дистанционного автозапуска с брелока | Набора опций из коробки достаточно для повседневного использования охранной системы |
| Неприхотливость в обслуживании, относительная простота в установке | Установка дополнительного оборудования для расширения функционала |
| Небольшие размеры, компактный модуль, реле | Режим энергосбережения для экономии заряда |
| Необходимые расходные материалы входят в базовую комплектацию | Интуитивно понятный интерфейс |
| Хорошее альтернативное решение в своей ценовой категории | Относительная простота монтажа |
| Недостатки | |
| В экранированных помещениях дальность захвата сигнала брелоком не превышает 70 – 80 метров | Нестабильная работа противоугонного устройства при некорректной установке |
| Активация / деактивация охранной системы происходит с кратковременной задержкой при длительной эксплуатации брелока на морозе | Корпус брелока изготовлен из полимера низкого качества. После непродолжительной эксплуатации видны потертости, царапины, трещины |
| Недостаточная защита от перехвата цифрового сигнала сторонними устройствами. В версиях поновее алгоритм реализован качественней | Цифровые сенсоры некорректно работают при высокой влажности |
| Элементов питания на основном брелоке хватает на 2 – 3 месяца | Звуковое оповещение сирены слабое. На дальнее расстояние плохо слышно |
Возможные неисправности сигнализации Шерхан Магикар 5 и Логикар 5i
| Неисправности | Профилактика / Устранение |
| Шерхан Магикар 5, Логикар 5i | |
| Сбои в работе программного обеспечения | Перепрошивка электронного блока работником сервисного центра |
| Повреждение электрического контура | Прозвон контура мультиметром, замена поврежденного участка |
| Деформация концевика двери | Замена концевика новым |
| Передача сигнала брелоком с некоторым опозданием | Недостаточный заряд элементов питания, в качестве подмены использовать запасной брелок |
| Частые ложные сработки | Проверка контакта сенсоров, замена новыми по мере необходимости |
Схема подключения автосигнализации Шерхан 5
Инструкция по эксплуатации автосигнализаций Шерхан Логикар 5i и Магикар 5
- Общая информация.
- Руководство по эксплуатации.
- Перечень штатных функций.
- Технические параметры комплектующих элементов.
- Программирование брелока.
- Алгоритмы постановки под охрану, активация, деактивация.
- Управление каналами.
- Дистанционная активация, деактивация.
- Самостоятельное программирование брелока.
- Основные меры по безопасности при установке сигнализации.
Вывод
Из рассматриваемых видов охранных систем однозначное предпочтение у Шерхан Логикар 5i. Это универсальная сигнализация для установки на автомобили легкового, грузового классов. Широкий набор опций из коробки, надежность, хорошее соотношение цена-качество.
Актуальность Шерхан Магикар 5 и предыдущих версий утрачена ввиду устарелости моделей. По техническим характеристикам они не способны защитить от стороннего подключения, перехвата импульсов.
Отзывы о Шерхан Логикар 5i и Магикар 5
| № | Положительные |
1. | Виталий (avtozvuk.ua): третий год стоит Магикар 5, особых нареканий нет. Простенькая сигналка. |
| 2. | Петрович (rozetka.ua): для моей Лада Гранта Магикар 5 более чем достаточно, на ночь ставлю в гараж. |
| 3. | Геннадий (hotline.ru): покупал 5-й Магикар три года назад, сейчас они не изготавливаются. Хорошая бюджетная сигналка. |
| 4. | Виталий Владимирович (avtozvuk.ua): Шерхан Магикар 5 бюджетная устаревшая охранная система, но все еще используется на территории СНГ. |
| 5. | Костя (ugonavto.net): хвалить не стану, но работает исправно уже 2,5 года. |
| 6. | Дмитрий Николаевич (ugonavto.net): Магикар 5 уже был установлен на момент покупки машины, менять не стал, работает неплохо. |
| 7. | Отрицательные |
| 8. | Кирилл (avtozvuk. ua): охранка устарела, снята с серийного производства. В сравнении с аналогами имеет скудный набор опций. |
| 9. | Александр Михайлович (ugonavto.net): Шерхан Магикар 5 отслужил у меня 4 года, купил Логикар 8, буду устанавливать в сервисе. |
| 10. | Дмитрий (hotline.ru): слабая защита от перехвата сигнала — основной недостаток, который меня не устраивает. |
| 11. | Петр Михайлович (ugonavto.net): недоволен работой сигналки, периодические сбои, ложные сработки. |
Видео — Обзор сигнализации
Все коды ошибок сигнализации Шерхан при автозапуске по моделям
Если автоматический запуск двигателя на сигнализации Шерхан невозможен, то при нажатии второй кнопки брелка на 2 секунды (для включения автозапуска двигателя), брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее может появится надпись FAIL (появляется не на всех моделях Шерхан) и индикация зоны, вызвавшей отказ выполнения автозапуска двигателя.
Scher-Khan Magicar 5 (коды ошибок)
Одна вспышка – двигатель работает
Две вспышки – включено зажигание
Три вспышки – открыта дверь
Четыре вспышки – открыт багажник/капот
Пять вспышек – не выполнено резервирование запуска для механической трансмиссии
Scher-Khan Magicar 4
Одна вспышка – двигатель работает
Две вспышки – включено зажигание
Четыре вспышки – открыт багажник/капот
Пять вспышек – выключен стояночный тормоз или нажата педаль тормоза
Шесть вспышек – не выполнено резервирование запуска для ручной коробки передач.
Scher-Khan Magicar A
Одна вспышка – двигатель работает
Две вспышки – включено зажигание
Три вспышки – открыта дверь
Четыре вспышки – открыт багажник/капот
Пять вспышек – не выполнено резервирование запуска для механической трансмиссии
Scher-Khan Logicar 2
Вспыхнет один раз — работает двигатель
Вспыхнет два раза — включено зажигание
Вспыхнет три раза — открыта дверь
Вспыхнет четыре раза — открыт капот или багажник
Вспыхнет шесть раз — выключен стояночный тормоз
Вспыхнет семь раз — нажата педаль тормоза
Scher-Khan Logicar 3 4 5i 6i
Вспыхнет один раз — работает двигатель
Вспыхнет два раза — включено зажигание
Вспыхнет три раза — открыта дверь
Вспыхнет четыре раза — открыт капот или багажник
Вспыхнет пять раз — не выполнено резервирование запуска для механической коробки передач
Вспыхнет шесть раз — выключен стояночный тормоз
Вспыхнет семь раз — нажата педаль тормоза
Вспыхнет восемь раз — не запрограммировано значение тахометрического сигнала
Коды ошибок Шерхан для Logicar A и 1
Если автоматический запуск двигателя на Шерхан Logicar 1 и А невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится символ контактной зоны, вызвавшей отказ выполнения автозапуска двигателя.
Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую автозапуску.
Scher-Khan Logicar A
Код ошибки 01 работает двигатель — вспыхнет один раз
Код ошибки 02 включено зажигание — вспыхнет два раза
Код ошибки 04 открыт капот или багажник — вспыхнет четыре раза
Код ошибки 05 не выполнено резервирование запуска для ручной коробки передач или выключен стояночный тормоз — вспыхнет пять раз
Код ошибки 06 не прописаны обороты — вспыхнет восемь раз
Scher-Khan Logicar 1
Код ошибки 02 включено зажигание — вспыхнет два раза
Код ошибки 03 открыта дверь — вспыхнет три раза
Код ошибки 04 открыт капот или багажник — вспыхнет четыре раза
Код ошибки 05 не выполнено резервирование запуска для ручной коробки передач или выключен стояночный тормоз — вспыхнет пять раз
Коды ошибок Шерхан на брелке в виде Er
Если автоматический запуск двигателя невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся автозапуске с указанием на брелке кода ошибки (Er05, Er08 и т.
д). Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.
Scher-Khan Magicar 7 и 9
Er01 Работает двигатель — вспыхнет один раз
Er02 Включено зажигание — вспыхнет два раза
Er03 Открыта дверь — вспыхнет три раза
Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз
Er06 Выключен стояночный тормоз — вспыхнет шесть раз
Er07 Нажата педаль тормоза — вспыхнет семь раз
Er08 Не удалось запустить двигатель — вспыхнет восемь раз
Scher-Khan Magicar 11 12
Er01 Работает двигатель — вспыхнет один раз
Er02 Включено зажигание — вспыхнет два раза
Er03 Открыта дверь — вспыхнет три раза
Er04 Открыт капот или багажник — вспыхнет четыре раза
Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз
Er06 Выключен стояночный тормоз — вспыхнет шесть раз
Er08 Не запрограммировано значение тахометрического сигнала — вспыхнет восемь раз
Scher-Khan M10 M20 и Mobicar 1 2 A B
В случае некорректной работы автоматического запуска на дисплее брелка отображаются следующие коды ошибок:
Er01 Двигатель работает
Er02 Включено зажигание
Er03 Открыта дверь
Er04 Открыт/открылся капот
Er05 Отсутствует подготовка к автозапуску для МКПП
Er06 Не включен стояночный тормоз или положение
Er07 Нажата педаль тормоза
Er08 Двигатель не работает или система не получает сигнал о работе двигателя
Er09 Открыт багажник
Er11 Запрет запуска: была тревога по питанию (сброс системы)
Er12 Запрет запуска: была тревога по зажиганию
Er13 Запрет запуска: была тревога по двери
Er14 Запрет запуска: была тревога по капоту
Er15 Запрет запуска: была тревога по багажнику
Er16 Запрет запуска: была тревога по датчику движения
Er17 Запрет запуска: была тревога по датчику наклона
Er18 Прерывание запуска: была тревога по датчику удара
Er19 Прерывание запуска: была тревога по внешнему датчику
Scher-Khan M30 и Mobicar 3
Er:01 Двигатель работает
Er:02 Включено зажигание
Er:03 Открыта дверь
Er:04 Открыт/открылся капот
Er:05 Отсутствует подготовка к дистанционному ил автоматическому запуску для МКПП
Er:06 Не включён стояночный тормоз или «Parking»
Er:07 Нажата педаль тормоза
Er:08 Двигатель не работает или система не получает сигнал о работе двигателя
Er:09 Открыт багажник
Er:10 Выключено или выключилось зажигание
Er:11 Запрет запуска: тревога по питанию (сброс системы)
Er:12 Запрет запуска: была тревога по зажиганию
Er:13 Запрет запуска: была тревога по двери
Er:14 Запрет запуска: была тревога по капоту
Er:15 Запрет запуска: была тревога по багажнику
Er:16 Запрет запуска: была тревога по датчику движения
Er:17 Запрет запуска: была тревога по датчику наклона
Er:18 Прерывание запуска: была тревога по датчику удара
Er:19 Прерывание запуска: была тревога по внешнему датчику
Er:43 Предпусковой подогреватель не запустился
Scher-Khan Magicar 13 и 14
Если автоматический запуск двигателя невозможен, то при нажатии кнопки 4 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее появится сообщение ОШИБКА СТАРТА с указанием кода ошибки на брелке, вызвавшей отказ выполнения автоматического запуска двигателя.
Сирена подаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.
Er01 Работает двигатель — вспыхнет один раз
Er02 Включено зажигание — вспыхнет два раза
Er03 Открыта дверь — вспыхнет три раза
Er04 Открыт капот или багажник — вспыхнет четыре раза
Er05 Не выполнено резервирование запуска для механической коробки передач — вспыхнет пять раз
Er06 Выключен стояночный тормоз — вспыхнет шесть раз
Er07 Нажата педаль тормоза — вспыхнет семь раз
Er08 Не запрограммировано значение тахометрического сигнала или исчерпаны попытки автозапуска — вспыхнет восемь раз или отсутствует.
Сигнализация Scher-Khan Logicar 1 с автозапуском двигателя и датчиком удара
Автомобильная сигнализация SCHER-KHAN LOGICAR 2 – инструкция по эксплуатации на русском языке. Каталог технической документации – Автосигнализации.
Технические характеристики
БЕЗОПАСНОСТЬ | |
|
|
АВТОЗАПУСК | |
|
|
БРЕЛОК | |
|
|
Комплектация
Для начала разберем компоненты, которые входят в комплект сигнализации для авто:
- Книжка пользователя по установке. В документации подробно описано, как надо производить монтаж и подключать элементы комплекса к бортовой сети машины.
- Инструкция по использованию. Позволит произвести настройку и правильно программировать основные опции Scher Khan Logicar.
- Карта монтажа и подключения.
- Главный управляющий модуль.
- Пейджер. Используется для управления и регулировки основных параметров и функций. С помощью брелка не только производится включение и отключение тревожных сигналов, но и выполняется настройка комплекса.
- Запасной коммуникатор. В девайсе нет экрана, но он также позволяет выполнять основные функции.
- Монтажный комплект. Включает в себя силовые провода с разъемами.
- Контроллер удара. Используется для регистрации любых физических воздействий на кузов машины и отправки информации об этом на пейджер.
- Кнопка Валет, предназначена для перехода системы в сервисный режим. Оснащается проводом с разъемом для подключения.
- Приемопередатчик с подключенным штекером.
- Блокирующее реле двигателя.
- Один концевой переключатель. Может применяться для установки на капот или дверь багажника.
- Сирена.
- Наклейка для крепления приемопередатчика на стекле.
В документации подробно описано, как надо производить монтаж и подключать элементы комплекса к бортовой сети машины.Особенности бренда
Мы предлагаем купить автомобильные системы охраны в нашем сервисном центре. Модели, имеющиеся в продаже, пользуются популярностью и обладают рядом преимуществ:
- интегрируются в любые отечественные и импортные марки машин;
- совместимы со штатной электроникой;
- обеспечивают высокий уровень надежности защиты от интеллектуального взлома;
- имеют возможность дистанционного управления, надежную защиту от помех в условиях Москвы и других мегаполисов.
Цена монтажа зависит от модели и функционала оборудования. Установка автосигнализации Scher-Khan с автозапуском и обратной связью не вызывает каких-либо трудностей и, благодаря особенности конструкции, выполняется в самых труднодоступных для мошенников местах транспортного средства.
Комментарии (0)
Введите текст сообщения…
Технические характеристики:
- Рабочее напряжение: 12 В
- Максимальный долговременно коммутируемый ток на один выход – 25 А
- Общий долговременно коммутируемый ток, суммарно: не более, 40 А
- Диапазон рабочих температур: -40 С – +85 С
- Габариты (ШхДхВ): 30,5х52,2х25,5
- Релейный модуль
- Инструкция
- Упаковка
Общий вес: 0.15 кг Продано: 20 шт Производство: Китай
С этим товаром также покупают
Вас могут заинтересовать
Задайте вопрос или оставьте отзыв:
Сергей 18.02.2021
Здравствуйте, нужен штекер для подключение релейного модуля к сигнализации sher-han mobicar 2 или проводка. У вас есть это в продаже?
В продаже такого провода у нас нет.
YURii SERIK 06.02.2021
Здравствуйте! Для автозапуска (шерхан мобикар 3) есть модуль?
Сергей 28.01.2021
Есть модуль который подойдёт?
В нашем ассортименте нет таких модулей.
Сергей 28.01.2021
Здравствуйте подойдёт этот модуль для шерхан юниверс 3
Разъем подключения не подойдет, но если сделать переходник, то можно использовать данный модуль.
Сергей 24.01.2021
Добрый день, подойдет ли данный блок к сигнализпции SCHER-KHAN logicar 5i
К logicar 5i не подойдет. Лучше RM04 рассмотреть.
Юрий 28.12.2020
Подойдёт ли данный блок к шерхан м20?
Иван 20.12.2020
Здраствуйте а подходит ли он на Mobicar1
Модуль совместим с данной системой.
Алексей 14.12.2020
Здравствуйте, подойдет на Mobicar A?
Елена 27.11.2020
подойдет ли Релейный модуль SCHER-KHAN M2 для Scher-Khan М10?
Сергей 10.11.2020
Так нужен какой-нибудь обходчик штатного имобилайзера, или доп.реле, или модуль запуска? С чего мне начать? При попытке автозапуска с брелка, выдает ошибку 05, тоесть не выполнена процедура резервирования, пробовал все 3 варианта, описаные в руководстве пользователя, не получается, при повороте ключа зажигание не перехватывпется!
Если автомобиль оборудован штатным иммобилайзером, то потребуется дополнительно приобрести его обходчик. Обходчики можно разделить на два вида: универсальные ключевые и алгоритмические бесключевые. Первые требуют наличия внутри корпуса обходчика второго оригинального ключа с чипом транспондером или дубликат его чипа. Вторые менее универсальны, так как обход происходит на более низком уровне по цифровой шине автомобиля, но при этом более безопасны, так как не требуется оставлять ключ в машине.
Реле и модуль запуска уже являются часть Вашей сигнализации, поэтому эти комплектующие не требуются.
Причины отсутствием подхвата зажигания могут быть связаны, как с настройками основного блока, так и подключением советующих цепей. Рекомендуем обратится к квалифицированным установщикам, для проверки системы на месте. Если такой возможности нет, то тогда рекомендуем связаться с производителем по следующим контактным данным:
8 (800) 555-39-21 (звонок по России бесплатный)
https://www.tfnopt.ru
Юрий
8 часов назад, Оха
Достоинства:
Отправили оперативно комплектация как на фото электропривод рабочий хорошо упакован. Еще не установил только проверил. Думаю проблем не будет
Комментарий:
Первый заказ с этого магазина впечатления положительные
Алексей Ильич М.
10 часов назад, Барнаул
Достоинства:
Получил по почте. Недостатков пока не обнаружил когда установлю в автомобиль сделаю подробный обзор.
Недостатки:
Пока не обнаружил.
Комментарий:
Быстро отравлена посылка качественно упакована дошла без повреждений.
Владимир Б.
4 дня назад, Орёл
Достоинства:
Отправили быстро хорошо упаковано.
Обзор системы по модельному ряду
Серия Scher-Khan Magicar (Маджикар)Линейка сигнализации Шерхан Магикар представлена несколькими моделями.
Scher Khan 7 Magicar — надежная практичная сигнализация, оснащенная двусторонней связью и функцией автозапуска мотора. Брелок, радиус действия которого составляет 2 километра, совмещает функции управления и информирования о непредвиденных ситуациях. Обилие вспомогательных функций, многоуровневая защита, продуманная эргономика и красивый дизайн позволяют называть ее настоящим прорывом в индустрии. Потоково-блочные шифры, которыми кодируются ключи доступа, не позволяют злоумышленникам расшифровать перехваченные сигналы. Дополнительную защиту от подмены кодов обеспечивает функция сигнализации времени на секундомере ЭБУ и управляющего брелока.
Сигнализация Шерхан 10 Магикар получила обновленную систему шифрования. Криптостойким алгоритмом кодируется вся информация, отправляемая брелоком в эфир. Поэтому взломать сигнализацию, перехватив управляющий сигнал, не получится. Сигнализация имеет дополнительную защитную функцию. При ее включении защита снимается лишь при точном соответствии времени на секундомере основного блока и брелоке. Устройство имеет возможность подключения к CAN-шинам, что позволяет применять его на современных авто без вмешательства в «родную» проводку.
Сигнализация Scher-Khan Magicar 11 имеет продвинутую программную и аппаратную защиту, способную противостоять высокотехнологичному оборудованию, стоящему на службе злоумышленников.
Серия Scher-Khan LogicarАвтозапуск по таймеру и контроль температуры позволяют комфортно пользоваться машиной в самые сильные заморозки.
Выпускаются несколько моделей Шерхан Логикар. Управляющий сигнал на них кодируется по уникальному алгоритму Magic Code Pro 3. Это позволяет системе противостоять распространенному методу взлома путем перехвата команд.
Брелоки сигнализаций имеют контрастный дисплей, которым удобно пользоваться при ярком солнечном свете и в ночное время. Двусторонний канал связи позволяет получать информацию о статусе охранных функций, температуре мотора, заряде АКБ, состоянии таймера запуска двигателя.
Модуль согласования блока управления с шинами K-Line и CAN обеспечивает совместимость автосигнализации с бортовой электроникой современных машин.
Модели Шерхан Логикар имеют заводской код аварийного снятия с охраны. Функция JackStop, которой оснащены топовые модели, способна противостоять злоумышленникам даже при силовом захвате автомобиля. Пошаговая блокировка зажигания срабатывает как только автомобиль удаляется от хозяина.
Разработчики позаботились о владельцах машин с турбированным ДВС — в сигнализации предусмотрена функция «Турботаймер».
Серия Scher-Khan MobicarСигнализации этой серии имеют низкое энергопотребление, позволяющее использовать одну батарею ААА на протяжении 4 месяцев.
Сигнализация воплощает все актуальные достижения отрасли, обеспечивающие охрану машины и затрудняющие взлом:
- компактный блок управления;
- множество зон контроля;
- встроенные датчики удара, перемещения и наклона;
- шифрование сигнала.
Радиообмен между ЭБУ и брелоком сигнализации ведется на частоте 868 МГц, Это обеспечивает помехоустойчивость канала при большой дальности связи.
Производители оснастили Mobicar функцией для предотвращения аварий. Если акселерометр блока управления фиксирует резкое замедление машины (более, чем на 20 км/час за секунду), он включает аварийную сигнализацию автомобиля. Это позволяет другим участникам движения среагировать на ситуацию и принять меры для предупреждения ДТП.
Система автозапуска адаптирована для двигателей любого типа и монтируется на авто с ключами зажигания и кнопкой «старт-стоп». Блок управления оснащен адаптером подключения к K-Line и CAN-шинам современных машин. Автозапуск двигателя срабатывает по таймеру или при охлаждении мотора до заданной температуры. При этом учитывается напряжение бортовой сети.
Серия Scher-Khan UniverseСигнализации «Sherhan» Universe 1, 2 и 3 способны защитить авто от злоумышленников независимо от расстояния до владельца. Они оснащены GPS-модулем, который передает местонахождение авто и регистрирует передвижения машины с сохранением лога на удаленном сервере.
Дополнительный уровень защиты в виде иммобилайзера на Scher-Khan Universe 2 способен предотвратить угон машины даже при завладении ключами. При отсутствии сигнала брелока-метки двигатель глохнет спустя 20 секунд после запуска. Это не даст злоумышленникам скрыться, но позволит им отъехать на расстояние, безопасное для владельца.
Сигнализации Universe имеют шесть способов управления: брелок сигнализации, мобильное приложение, личный кабинет на сайте, звонок на сервисный номер и салонный модуль «Коммандер».
Серия Scher-Khan CanyonНе потерявшая актуальности сигнализация, которая появилась на рынке в 2009 году. Двусторонняя связь с брелоком-коммуникатором, шифрование радиосигнала и аудиовизуальное подтверждение команд применяется и на всех современных моделях.
Серия Scher-Khan Media OneСигнализация 2010 года, в которой был впервые среди отечественных систем был установлен радиомодуль, работающий на частоте 868 МГц. Цветной OLED-дисплей, установленный в брелоке, позволил наглядно демонстрировать выполнение команд и состояние режима охраны с помощью анимированных изображений. Брелок сигнализации оснащен литиевым аккумулятором, который можно заряжать от электросети или бортовой сети авто, используя адаптеры.
Серия Scher-Khan TaigaДвусторонняя сигнализация, предназначенная для коммерческого транспорта. Она может устанавливаться на автобусы, грузовики и другую технику с бортовым напряжением 24 вольта. «Шерхан Тайга» вышла на рынок в 2010 году. Она имеет все актуальные на тот момент охранные функции: защиту от разбойного нападения с имитацией неисправности двигателя, акселерометр, кодирование сигнала, автоматическое управление замками транспортного средства.
Функциональность Логикар 1
Главная функция сигнализации заключается в обеспечении безопасности машины.
Система оснащается возможностью запуска двигателя авто на расстоянии, особенности котрого заключаются в следующем:
- использование данной опции допускается на машинах с МКПП и коробкой-автомат, а также на авто, оснащенных зажиганием с клавишей Старт/Стоп;
- допускается эксплуатация этой опции на машинах с двигателями, питающимися от дизельного топлива или бензина;
- можно настроить время старта ДВС;
- возможна реализация опции во временном интервале каждые два, четыре или восемь часов;
- завести ДВС дистанционно можно с помощью отправки команды с коммуникатора.
Отдельно следует рассказать о функциях пейджера с экраном:
- в подтверждение о выполненных или невыполненных опциях на пейджер отправляется сообщение от центрального модуля;
- если у вас есть второй автомобиль, то пейджер можно привязать к его сигнализации, разумеется, когда на нем используется Шерхан Логикар 1;
- на экране пейджера отображается время работы ДВС при активации Турбо-режима, функции Пит-Стоп или дистанционного пуска;
- коммуникатор отображает индикацию сигнала двусторонней связи;
- на экране выводится уровень температуры в салоне машины;
- коммуникатор может сообщить автовладельцу об изменениях в напряжении электросети машины, команда по диагностике отправляется с пейджера;
- брелок позволяет определить уровень заряда в источнике питания гаджета;
- опция вибрационного оповещения;
- режим сбережения энергии позволит предотвратить быстрый разряд источника питания в брелке.
Антон Ковалев показал, как функционирует модель Логикар на Рено Дастер.
Поддержка
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СИГНАЛИЗАЦИИ SCHER-KHAN LOGICAR 1 (ШЕРХАН ЛОГИКАР 1)
Техническая поддержка
Популярные серии сигнализации Scher-Khan
Прежде, чем выполнить монтаж, мы подберем наиболее оптимальный для вас вариант противоугонной системы. Все самые популярные в последние годы линейки бренда Scher-Khan (Шер-Хан) есть в наличии:
- Universe — телематическое оборудование последнего поколения с точным определением расположения авто, двусторонней связью с любого расстояния, возможностью удаленной диагностики и другими полезными функциями;
- MagiCar — с надежной двусторонней связью, покрывающей расстояние до 2000-3000 метров, многоступенчатой системой защиты от интеллектуального взлома до кражи брелока или ключа зажигания;
- LogiCar — автозапуск, мониторинг с расстояния до 1500 метров, тревожное оповещение в форс-мажорных обстоятельствах.
Чем сложнее модификация и больше опций, тем выше цены на оборудование. Линейки MagiCar и LogiCar — представляет наиболее оптимальное соотношение стоимости и качества охраны.
Дополнительная информация
Система авторизована в автосалонах России
Как правильно выбрать и купить автомобильную сигнализацию?
Подключение автозапуска в «Логикаре»
Здесь рассмотрено, как лучше подключать сигнализацию Scher khan logicar 2. Она изначально наделена автозапуском, но нужная схема в базовой инструкции отсутствует. Данные, приведенные ниже, есть в сервисной документации к оборудованию Sherkhan. И реализовав любую из схем, можно получить опцию автозапуска без необходимости производить затем ремонт. Еще заметим, что любая автосигнализация Scher khan нуждается в настройке.
Обычный замок зажигания
В ходе установки к блоку сигнализации Scher khan модели Логикар подсоединяют набор клеммников. Чтобы автозапуск работал лучше, шнур из клеммника CN5, оболочка которого окрашена в желто-черный цвет, подключают к таходатчику. В инструкции фирмы Sherkhan предусмотрен и другой вариант – подключение к генератору.
Вообще, через этот клеммник сигналка Scher khan logicar управляет световым оборудованием.
Инструкция по эксплуатации
Ниже разберем главные нюансы из технического руководства по использованию и настройке Шерхан Логикар 1.
Обозначения кнопок и символов на брелке
Обозначение кнопок и индикаторов брелка Шерхан Логикар 1 представлены ниже.
Привязка коммуникатора
Программирование пейджера:
- Выключите защитный режим Шерхан Логикар 1. При отключенном зажигании надо нажать на клавишу, расположенную на корпусе диодного элемента, кнопка зажимается на две секунды. Световые приборы машины должны моргнуть один раз.
- Затем на протяжении пяти секунд надо еще раз кликнуть на кнопку. Световые приборы моргнут два раза при условии, что пароль не используется. Если же код есть, то осветительные устройства моргнут один раз.
- Если вы используете пароль, то вам надо ввести его значение. Световые приборы в машине мигнут дважды.
- Спустя пять секунд диодная лампочка будет гореть без перерыва. Это говорит о том, что потребитель может прописать новый пульт. Всего Шерхан Логикар 1 позволяет привязывать не более трех коммуникаторов.
- На протяжении пяти секунд кликните по первой клавише коммуникатора. Процедура привязки остальных пультов повторяется аналогично.
Программирование автозапуска
Как включить автозапуск:
- По таблице настроек переведите опцию 2-13 в положение 3. Благодаря этому вы сможете поменять назначение каналов для управления стартерным механизмом и зажиганием.
- Посредством пульта выставьте временной интервал с момента активации стартера до момента, пока не произойдет пуск ДВС. Рекомендуется установить ближайший параметр из таблицы для опции 2-20. Если вы настраиваете функцию для авто с дизельным ДВС, то следует указать временной интервал для 2-21. При настройке параметра на машинах, оснащенных системой зажигания с клавишей Старт/Стоп, надо произвести регулировку опции 2-25. Если транспортное средство оборудовано турбированным агрегатом, то следует отрегулировать функцию 2-24.
- На следующем этапе надо произвести настройку нескольких параметров, которые обеспечат правильную работу функции. Речь идет о времени прогрева мотора и работе световых приборов машины при автоматическом пуске. Также надо настроить интервал активации опции по таймеру и внести корректировку в количество циклов запуска ДВС. Если двигатель в нерабочем состоянии, то нет смысла разряжать аккумулятор бесконечными попытками его завести. Обычно специалисты настраивают четыре цикла пуска.
- После выставления параметров кликните по кнопкам 2 и 4 коммуникатора одновременно. Это приведет к активации таймера.
- После выставления времени надо десять раз подряд нажать на четвертую клавишу. Это позволит произвести регулировку параметров. Когда настройки будут определены, нужно кликнуть на клавиши 2 и 4. Это приведет к активации опции.
Повторите действия по настройке в Шерхан Логикар 1, чтобы отключить опцию автозапуска.
Режимы
Описание режимов, в которых может работать Шерхан Логикар 1:
- Включение защиты осуществляется нажатием первой клавиши, для деактивации используется кнопка 2 коммуникатора. При отключении замочные устройства на дверях откроются, произойдет разблокировка стартерного механизма и мотора. Если во время отключения сирена подала шесть сигналов, это говорит о том, что срабатывала тревога. Ее срабатывание обусловлено активацией концевиков на дверях или капоте. Когда при отключении сирена издала пять сигналов, то система срабатывала по команде контроллера удара. Если сирена подала четыре сигнала, это говорит о срабатывании предупредительной зоны контроллера чувствительности.
- Чтобы активировать режим поиска машины на парковке, надо кликнуть на кнопку 1 коммуникатора при включенной функции защиты. Световые приборы машины мигнут пять раз, а пейджер издаст один мелодичный сигнал.
- Для открытия двери багажного отделения надо зажать клавишу 3 коммуникатора на две секунды. Если режим охраны активирован, он автоматически отключится, но дверные замки не разблокируются. Можно настроить открытие багажника с отпиранием замков на дверях.
- Режим проверки состояния Шерхан Логикар 1 запускается кратковременным кликом по кнопке 4. На экране пейджера отобразится информация о состоянии комплекса.
- Активация режима Паника осуществляется удержанием первой клавиши коммуникатора на две секунды. Для отключения функции нажимается первая или вторая кнопка.
- Для включения либо отключения тревожных сигналов сирены можно зажать первую и вторую кнопки коммуникатора.
Фотогалерея “Настроечные таблицы”
Скачать инструкцию по установке сигнализации Шерхан 1 в формате PDF
| Руководство на русском языке |
| Инструкция для |
Корректировка чувствительности
Отрегулировать чувствительность датчика можно с помощью установленных на нем регуляторов. Первый отвечает за настройку зоны предупреждения, второй — тревожной зоны.
Как уменьшить уровень чувствительности
Для снижения чувствительности датчика вращать ручки регулировки против часовой стрелки. Определить результат можно, слегка ударив по стойке кузова. При необходимости можно повернуть регулятор еще на один оборот. После завершения регулировки обязательно проверьте работу обеих зон контроля.
Достоинства и недостатки автосигнализации Шерхан
Преимущества сигнализаций «Шерхан» состоят в высокой надежности и большом наборе функций при доступной цене. Дополнительные каналы в блоке управления позволяют реализовать дистанционное управление подогревом кресел и запуском двигателя. Недостаток автосигнализаций «Шерхан» без иммобилайзера в том, что они не могут блокировать двигатель при взломе капота. Поэтому при установке таких устройств необходимо ставить отдельный блок иммобилайзера.
Шерхан логикар 4 автозапуск какие кнопки
Вконтакте
Google+
Одноклассники
Здравствуйте, в этой статье мы постараемся ответить на вопрос: «Шерхан логикар 4 автозапуск какие кнопки». Также Вы можете бесплатно проконсультироваться у юристов онлайн прямо на сайте.
Пользователь Антон Ковалев показал работу опции автоматического пуска двигателя с сигнализацией Шерхан Логикар 4. Причины, по которым система не реагирует на брелок или функционирует некорректно, а также рекомендации по их устранению.
Нередко на грузовых автомобилях опция автоматического запуска входит в состав штатных предпусковых устройств для прогрева силового агрегата. В случае с легковыми авто, она является дополнительным элементом комфорта, сокращающим время на обогрев мотора или обеспечение оптимальной температуры внутри машины.
Настройка автозапуска на сигнализации Scher-Khan
Дистанционный запуск двигателя с пульта сигнализаций Mobicar A, B, 1, 2 можно только в режиме охраны. Для автомобиля с «механикой» проведите следующую подготовку.
- При заведённом двигателе, поднятом «ручнике», отпущенной педалью тормоза нажмите клавишу 3 на брелоке.
- Выньте ключ из замка зажигания.
- Выйдите из автомобиля и поставьте его на охрану, кликнув по клавише 1.
Шерхан Логикар 3 — это новая модель автосигнализации, установка которой требует минимальных вмешательств в бортовую сеть, благодаря наличию встроенного САN-модуля. В Scher-Khan Logicar 2 данная функция не реализована, в остальном характеристики и возможности охранных комплексов идентичны.
Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.
Чтобы активировать режим и благополучно пользоваться автозапуском, необходимо активировать защитные функции и выполнить ряд подготовительных действий:
- В первую очередь, при запущенном двигателе, закрытых дверях и опущенной тормозной педали, нужно нажать на 3-ью кнопку брелока.
- Если ключ вставлен в замок зажигания, его нужно изъять. В современных машинах этот элемент отсутствует — вместо него используются кнопки Старт/Стоп.
- Выполнив перечисленные манипуляции, нужно выйти из машины и нажать на охранные кнопки.
Какие кнопки брелока следует нажимать при наладке функции автозапуска этой модели автосигнализации? Инструкция по запуску двигателя с брелока универсальна и походит для Magicar A, B, 1, 2, 3, 4, 5, 6 mini, 6, 7 S, 8 S, 9, 10 мини, 11, 12, 13, 14.
- Войдите в меню 2, зажав одновременно клавиши 2 и 4 на две секунды. Прозвучит звуковой сигнал, световые приборы моргнут единожды.
- Выберите в меню нужную опцию (2-20), кликая по кнопке 4 двадцать раз. Каждое нажатие должно сопровождаться звуковым и световым сигналами.
- По истечении нескольких секунд устройство подтвердит правильность выбора нужного режима двадцатью писками.
- Пуск двигателя с пульта программируется кнопкой 4. Подтверждение тому – четыре звуковых сигнала и моргания аварийки.
Первый вариант обеспечивает заведение ДВС с помощью одной кнопки на пейджере. Еще он позволяет проводить подобное действие с мобильного приложения на смартфоне. В первом случае радиус действия ограничивается возможностями брелока и составляет 300-350 м.
Так, фирма Scher-Khan предлагает несколько версий систем защиты: MOBICAR, UNIVERSE, MAGICAR, LOGICAR. Все они обладают возможностью настройки автозапуска сигнализации и высоким показателем защиты вашего автомобиля от угона.
Как поставить сигнализацию на автозапуск Scher-Khan Logicar 4? Перерыл весь интепнет, ничего путного не нашел.
Что нажать на брелоке Scher-Khan, чтобы запустить предпусковой подогреватель?
- Приспособление с коммутатором связывается посредством дополнительного канала. Это может быть клавиша 2.
- Нажатие на кнопку 2 более двух секунд включает подогреватель и отключает его.
- Таймер Webasto можно не использовать.
- Подсоединить предпусковой подогреватель к автосигнализации следует только в специализированных центрах.
Выставляя время прогрева, необходимо учитывать климатический режим, а также можно выбрать функции утреннего и вечернего автозапуска.Таким простыми манипуляциями с брелоком вы можете поставить на автозапуск любой автомобиль. Не стоит забывать, что с МКПП необходимо провести предварительную подготовку по описанной выше инструкции. Scher Khan Magicar 5 представляет собой бюджетную автосигнализацию с двухсторонней связью и радиусом действия 1500 м.
Система охраны автомобиля UNIVERSE более современная, чем предыдущая версия. Она обладает голосовой настройкой и системой дистанционного управления по GSM-связи.
Renault Logan 2014, 102 л. с. — тюнинг
В этой статье автомастер Алексей Бакулин отвечает на популярный вопрос читателей «Как запустить двигатель с брелка магикар?».
Схема подключения 18-контактного штекера предусматривает подсоединение к бортовой сети, сирене и выходам дополнительных каналов. Отдельно подключается блок автоматического запуска и модуль управления центральным замком.
Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Загрузить» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.
Схема подключения 18-контактного штекера предусматривает подсоединение к бортовой сети, сирене и выходам дополнительных каналов. Отдельно подключается блок автоматического запуска и модуль управления центральным замком.
Александр Нужна схема подключения допканалов на логикар 4. Специалист Autodvig Воспользуйтесь поиском или загрузите схему с нашего сайта. Скачайте инструкцию, электросхема должна быть внутри. Дмитрий Машина Пежо не работает автозапуск и не видит открытие дверей, что делать?
Теперь Вы можете поставить СТСТС в режим охраны. Двигатель, при этом, будет работать до истечения 2 мин. интервала. При постановке автомобиля в режим охраны, датчики дверей (капота или багажника) принимаются под охрану немедленно, а датчик удара, дополнительный датчик и датчик вызова водителя начнут работать через 30 сек. после остановки двигателя.
Бесплатная консультация юриста
Данный видеоролик подготовил и прислал наш уважаемый клиент Владимир Васильевич Манько из города Бугульма.
Если брелок-коммуникатор получил сигнал тревоги, и Вы этого не заметили сразу, то брелок после передачи сигнала тревоги переходит в режим напоминания (короткими звуковыми сигналами и индикацией зоны, которая вызвала режим тревоги).
Не позднее 4-х сек. после вспышки аварийной сигнализации нажмите кнопку I (первого) нового брелока. В подтверждение записи кода аварийная сигнализация вспыхнет 1 раз.
Сигнализация Scher-Khan Logicar 4 выпускается в комплекте со следующими изделиями:
- инструкция по эксплуатации и монтажу;
- монтажные карты, включающие схемы подключения электрических кабелей;
- головное устройство, оснащенное микропроцессором;
- основной брелок с жидкокристаллическим дисплеем и функцией обратной связи;
- вспомогательный пейджер, не имеющий экрана и обратной связи;
- концевой выключатель для капота с установочным кабелем;
- защитное реле для силового агрегата с разъемом;
- сирена;
- набор наклеек для установки компонентов системы;
- антенный блок с приемопередатчиком;
- набор установочных проводов с разъемами.
Сигнализация Шерхан Лоджикар 4 с автозапуском имеет следующие функциональные возможности:
- Двусторонняя связь. Система регулярно отправляет пользователю сообщения о состоянии автомобиля. Для передачи сигналов используются двусторонние каналы. Данные защищаются диалоговым кодированием, исключающим перехват информации злоумышленниками.
- Интеграция в цифровые шины автомобиля. Компоненты используются для управления электронными частями автомобиля. Использование CAN-шины позволяет минимизировать вмешательство в штатную проводку.
- Slave-режим. Для управления противоугонным комплексом используется штатный брелок. Защитный режим может включаться при работающем двигателем. Постановка на охрану осуществляется по команде или в заданное пользователем время.
- Автоматический запуск двигателя. Эта функция позволяет прогревать и заводить мотор в любое удобное для пользователя время. Система оценивает состояние стартера, учитывая показания тахометра.
- Несколько видов охраны. Согласно руководству пользователя, водитель может включать режим оповещения со звуковыми сигналами и без таковых. Защита может активироваться путем ввода кода.
- Контроль работы двигателя. Осуществляется путем считывания данных, передаваемых тахометром. Силовой агрегат может автоматически запускаться по заданному времени.
- Самодиагностика. Головное устройство снабжено специальной программой, оценивающей состояние основных компонентов противоугонной системы. Для проверки процессорный модуль подключают к компьютеру с помощью USB-кабеля.
- Оценка состояния салона. Пользователь может настраивать время включения и деактивации подсветки, дистанционно управлять стеклоподъемниками и багажником.
Функция 2-3 активирует периодический запуск по таймеру: в значении 1 мотор заводиться только во время, установленное на таймере, в варианте 2 – спустя каждые 2 часа после этого времени. Функция 2-4 определяет длительность работы мотора: 15 минут (1), 25 минут (2), 45 минут (3), 5 минут (4).
При этом нажимать на брелоке ничего не надо. Выполнив одну из перечисленных манипуляций, вы услышите звуковой сигнал и одно моргание фар, что свидетельствует об отключении автозапуска.
Обновленное в 2011 году, устройство приобрело несколько дополнительных функций, а также были модернизированы устаревшие компоненты.
При шифровании применяется блочно-потоковое кодирование, которое работает на собственной частоте, защищенное от сканирования специальными устройствами взлома.
Приятно холодным утром сесть в уже нагретую машину, дворники уже протерли стекла, обдув их отогрел и отпотел.
После подачи сигнала с пейджера или таймера, блокировочные механизмы отключаются и срабатывает стартер. В случае благополучного запуска машина сделает несколько морганий поворотными огнями, а на брелок вернется уведомление. В результате система зафиксирует факт запуска, руководствуясь показателями напряжения в бортовой сети или сведениями о давлении масляно-воздушной смеси.
Перед выполнением монтажа комплекса Шерхан Логикар 4 все элементы рекомендуется собрать и подключить к аккумулятору. Это позволит убедиться в работоспособности системы, а также отсутствии ошибок. После подсоединения к сигнализации к аккумулятору автомобиля надо сначала активировать рабочий режим, а затем отключить. Если он работает, то можно приступать к монтажу на авто.
Почему машина не заводится с пейджера Scher-Khan Universe
Приложенная к Logicar 1 инструкция содержит описание коммуникатора. Кнопки обозначаются римскими цифрами, пользователь воздействует на клавиши длительно или кратковременно, поддерживаются комплексные нажатия на кнопки.
Последнюю решено было взять сразу с обраткой и автозапуском. Остановил свой выбор на SCHER-KHAN LOGICAR 4 стоимостью 20 с небольшим тысяч.
В течение 4-х секунд три раза поверните ключ в замке зажигания из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.) и выключите зажигание.
Вы можете отключить датчик удара и дополнительный датчик. Одновременно нажмите и удерживайте 2 сек. кнопки I+III брелока, в результате датчики будут включены или выключены. Индикацией выключения датчиков служит наличие соответствующего символа на жидкокристаллическом дисплее брелока.
Обзор автосигнализации Шерхан Логикар 4
Охранная система Шерхан Логикар 4 даёт пользователю возможность управления автомобилем по радиоканалу посредством брелока-коммуникатора. Наличие обратной связи помогает вести непрерывный мониторинг состояния транспортного средства.
Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.
- Одновременным нажатием на клавиши 2 и 4 пульта активируйте таймер.
- Для входа в режим программирование зажмите на несколько сек. кнопки 1 и 4.
- Активируйте запуск двигателя по времени, нажав десять раз клавишу 4.
- Установите время включения мотора автомобиля: один раз в сутки – клавиша 1; через восемь часов – 2; через четыре часа – 3; через два – 4.
- Зажав одновременно 2 и 4, вы включите таймер.
Компоненты системы подключают к головному блоку и источнику питания согласно схемам, приложенным к инструкции. Все силовые цепи оснащают предохранителями соответствующего номинала. После подсоединения кабелей нужно проверить работоспособность автомобильной сигнализации.
Для выхода из режима программирования не предпринимайте никаких действий в течение 4-х сек. после записи кода последнего брелока.
Для реализации этой функции необходимо наличие соленоида замка багажника, подключенного к соответствующему выходу основного блока СТСТС. Нажмите и удерживайте 2 сек. кнопку III брелока, после чего багажник откроется.
Настройка автозапуска предусматривает процедуру резервирования нейтрального положения рычага коробки (только для механической трансмиссии).
Вконтакте
Google+
Одноклассники
Похожие записи:
Архив: Автосигнализация Scher-Khan LOGICAR 1
Автосигнализация Scher-Khan LOGICAR 1 это охранная система поддерживающая двухсторонний обмен данными с охраняемым транспортным средством. Брелок с большим ЖК-дисплеем обеспечивает владельца исчерпывающей информацией о состоянии автомобиля на удалении до 1,5 км. Система может быть дополнена функцией автозапуска любого двигателя посредством установки дополнительного блока.
Функции брелока-коммуникатора
- Многофункциональный 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем.
- Защита от перехвата кодовых посылок MAGIC CODE™ PRO.
- Включение и выключение режима охраны разными кнопками.
- Аудиовизуальное подтверждение выполняемых команд.
- Вибрационный вызов.
- Дальняя связь с процессорным блоком (до 1 000 м).
- Синхронизация показаний всех брелоков, записанных в память системы.
- Индикация наличия сигнала обратной связи.
- Возможность управления вторым автомобилем.
- Автоматическая подсветка дисплея.
- Индикация разряда батареи брелока.
- Индикация напряжения батареи брелока.
- Режим энергосбережения Battery Save Mode.
- Индикация текущего времени.
- Функция будильника.
- Индикация времени работы двигателя в режимах автоматического запуска Pit-Stop и «Турбо».
- Программирование времени автоматического запуска двигателя (с точностью до минуты).
- Звуковой и визуальный режим напоминания о получении тревожного сообщения.
- Блокировка клавиатуры брелока.
- Оперативное, с брелока, программирование всех функций системы.
- Экономичное питание (один элемент ААА).
Функции процессорного блока
- Возможность реализации функции автоматического запуска двигателя на автомобилях с автоматической или ручной коробкой передач.
- Работа системы запуска как с бензиновыми, так и с дизельными двигателями.
- Запуск двигателя по команде с брелока.
- Автоматический запуск двигателя каждые 2, 4 или 8 часов.
- Автоматический запуск двигателя в заранее заданное время каждые 24 часа.
- Отслеживание запуска двигателя по сигналам тахометра.
- Возможность реализации автоматического запуска на автомобилях, оснащенных системой «виртуальный ключ».
- Персональный код для снятия системы с охраны при утере брелока (PIN-код).
- Двухшаговое отключение охраны (возможно с применением персонального кода).
- Режим охраны автомобиля с работающим двигателем.
- Режим охраны без предупредительных сигналов сирены, без тревожных сигналов сирены (программируемая функция).
- Силовой выход управления центральным замком автомобиля.
- Приоритетное отпирание двери водителя (программируемая функция).
- Силовой выход отпирания замка багажника.
- Силовой выход управления аварийной сигнализацией (две цепи).
- Программирование типа реле блокировки.
- Пять универсальных программируемых каналов управления дополнительными устройствами с возможностью изменения алгоритмов работы.
- Учет задержки салонного света (программируемая функция).
- Возможность подключения отрицательных и положительных датчиков дверей.
- Выбор длительности и числа импульсов управления замками дверей.
- Запирание и отпирание замков дверей при включении и выключении зажигания.
- Режим турботаймера с изменяемым временем охлаждения турбины двигателя.
- Режим Pit-Stop.
- Отслеживание интенсивности работы двигателя по тахометрическому сигналу.
- Автоматическая постановка в охрану (программируемая функция).
- Автоматический возврат в режим охраны, если не была открыта дверь (программируемая функция).
- Режим «Паника» или JackStop™ (программируемая функция).
Комплектация
- Процессорный блок SCHER-KHAN LOGICAR
- Брелок-коммуникато
- Инструкции по установке и эксплуатации
- Дополнительный брелок
- 18-контактный силовой разъем с кабелем и пятью предохранителями CN 1
- 12-контактный разъем слаботочных подключений с кабелем
- СИД (VALET) с кабелем
- Датчик удара с кабелем
- 4-контактный жгут подключения дополнительного датчика
- Антенный модуль с кабелем
- 2-контактный силовой разъем встроенной блокировки двигателя с проводами
- Реле блокировки с колодкой
- Концевой датчик капота/багажника
- Сирена
Основные технические характеристики
- Напряжение питания, В: 9-18
- Ток потребления в режиме охрана, мА: не более 35
- Температурный диапазон, °С: от -40 до +85
AL-1670-B руководство по эксплуатации.indd
% PDF-1.3 % 1 0 объект >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 2 0 obj > поток uuid: 16649c75-cf60-4b91-a6f8-b87e2e1eacdaadobe: docid: indd: a712ace7-c308-11e2-81f0-cce26e98435dxmp.id: 91daf5d4-6e67-0d40-853e-6e01-9eprodb: pid40-853e-6e0199ddf-6e0169ddf-6e0169dfdb 069fff3cebe0xmp.did: b1788d2a-521a-1240-bdeb-c007c07c5102adobe: docid: indd: a712ace7-c308-11e2-81f0-cce26e98435ddefault
Брелок для ключей Koop онлайн
nl content Geweldig nieuws! Изогнутая подставка для брелка с сигнализацией. Inmiddels weet u dat al, wat u ook zoekt, u zult het zeker vinden op AliExpress. We hebben letterlijk duizenden geweldige producten in all productcategorieën. Of u nu op zoek bent naar hoogwaardige label of goedkope, goedkope bulkaankopen, wij garanderen that het hier op AliExpress is.U vindt officiële winkels voor merknamen naast kleine onafhankelijke verkopers van kortingen, die allemaal snelle verzending en Betrouwbare, evenals handige en veilige betaalmethoden bieden, ongeacht hoeveel u ervoor kiest te besteden.
AliExpress zal nooit verslagen worden op het gebied van keuze, kwaliteit en prijs. Elke dag vind je nieuwe aanbiedingen, allen online, winkelkortingen en de mogelijkheid om nog meer te besparen door kortingsbonnen te verzamelen.Maar misschien moet u snel handelen omdat deze top alarm key fob case binnenkort een van de meest populaire bestsellers wordt. Bedenk hoe jaloers je vrienden zullen zijn wanneer je hen vertelt dat je je, чехол для брелока с будильником на AliExpress hebt gekregen. Встретились с другими предложениями онлайн, goedkope verzendtarieven en lokale inzamelingsopties, kunt u een nog grotere besparing realiseren.
Еще один конь в tweestrijd согнутый над чехлом для брелка с сигнализацией en erover denkt een vergelijkbaar product te kiezen, AliExpress een geweldige plek om prijzen en verkopers met elkaar te vergelijken.Мы помогаем вам найти нужную вещь, чтобы сделать ее более доступной для высококачественной версии этой книги. En, als je jezelf gewoon wilt trakteren op de duurste versie, zorgt AliExpress er altijd voor dat je de best prijs krijgt voor je geld, zelfs als je weet dat je beter kunt wachten to een promotie begin en de besparingen die u kunt verwachten.
AliExpress — это er trots op ervoor te zorgen dat u altijd een geïnformeerde keuze hebt wanneer u koopt bij een van de honderden winkels en verkopers op ons platform.Elke winkel en verkoper wordt beoordeeld op klantenservice, prijs en kwaliteit door echte klanten. Bovendien kunt u de winkel- отдельных verkopersbeoordelingen lezen, evenals prijzen, verzend- en kortingsaanbiedingen voor hetzelfde product vergelijken door opmerkingen en beoordelingen te lezen die door gebruikers zijn achtergelaten. Elke aankoop heeft een sterrenclassificatie en bevat vaak opmerkingen van eerdere klanten die hun transactie-ervaring beschrijven, zodat u elke keer met vertrouwen kunt kopen.Kortom, u hoeft ons niet te geloven — luister gewoon naar onze miljoenen tevreden klanten.
En als je AliExpress nieuw bent, laten we je een geheim achter. Net voordat u op ‘Nu kopen’ klikt in het transactieproces, neemt u even de tijd om te controleren op kortingsbonnen — en bespaart u nog meer. U kunt winkelbonnen, AliExpress-kortingsbonnen vinden of elke dag kortingsbonnen verzamelen door games te spelen in de AliExpress-app.En omdat de meeste van onze verkopers gratis verzending aanbieden, denken we dat u het ermee eens zult zijn dat u deze alarm key fob case online krijgt tegen een van de best prijzen.
We hebben altijd de nieuwste technologie, de nieuwste trend en de meest индивидуальные лейблы. AliExpress это kwaliteit, prijs en service standaard — elke keer weer. Начните hier de beste winkelervaring die je ooit zult hebben.！！！
