Патрубки отопителя ваз 2114

замена салонных патрубков печки — Лада 2114, 1.5 л., 2006 года на DRIVE2

Всем привет. Прошло 2 дня с замены подкапотных патрубков охлаждения. Но в машине появился сильный запах тосола. Думал что так обгорает с мотора, но по логике вещей, запах должен был уже пропасть, но нет, он был сильным и на лобовом при прогреве появились маслянные разводы. Посмотрел на пассажирский коврик, а на нем капли тосола!

На следующий день поднял коврик, снял боковину, отогнул ковер и понял, что мучения с системой охлаждения еще не закончены.

Начал подтекать нижний патрубок на радиаторе отопителя. Попробовал подтянуть хамут, но это только усугубило ситуацию. Наложив ветоши под патрубки, поехал в магазин, в который хожу уже каждый день.
Купил 2 патрубка и 4 хомута, вышло на 250р примерно.

Эх, мучения начались. Снимать защиту, потом фартук вообще не было желания. Батя предложил проверенный способ

Полный размер

Берем ведро, подвешиваем под днищем.

Берем шланг от стиральной машинки (это важно!😁), он идеально одевается на сливной штуцер радиатора. И таким образом сливаем без потерь и лишнего геморроя тосол из системы охлаждения. Спасибо бате)

Полный размер

Но в патрубках печки остался еще тосол, так его почти 2 литра. Я делал систему 2х бутылок. На одной прорезал отверстие сверху, чтобы туда стекал тосол с патрубка, а горлышко вставлял в горлышко другой бутылки. И для надежности обматывал изолентой)

Надрезаем патрубки, сливаем тосол, и меняем патрубки.это очень неудобно)

Полный размер

Вот и новые патрубки на месте) заливаем тосол и радуемся жизни😏
Всем спасибо)

Цена вопроса: 250 ₽

www.drive2.ru

Патрубки системы охлаждения ваз 2114, 2115

Рассматриваются на видео и фото резиновые патрубки системы охлаждения ваз 2114 по просьбе Бориса Зверева…

Приветствую, автолюбитель Лада ваз на сайте РтиИваз!

Подписчик Ютуб канала подал идею снять видео про резиновые патрубки радиатора ваз 2114 и патрубки печки на ваз 2114 так, как у него такой автомобиль. Это видео снималось по просьбе Бориса Зверева, и редактируется статья по инициативе Альберта Аухадуллина.

Начнём с пароотводящего шланга системы охлаждения. Данный шланг служит для отвода пара от радиатора к расширительному бачку. Длина этого изделия немного более одного метра, диаметр внутреннего отверстия составляет 8 мм.

Этот шланг устанавливается на моделях ваз 2108, 2109, 21083, 2113, 2114 и ваз 2115 с инжекторными и карбюраторными двигателями.

На моделях семейства «десяток» устанавливается такой же шланг, как на фото выше, номер по каталогу 2110-1303095.

Следующим будут рассмотрены шланги, устанавливаемые для подогрева дроссельного узла.

Это подводящие и отводящие шланги для охлаждающей жидкости. Диаметр шланга при замере школьной линейкой составляет порядка 10 мм, а длина 48см.

Патрубки радиатора ваз 2114

Далее идёт подводящий верхний патрубок радиатора, соединяющий радиатор с головкой блока двигателя.

Этот шланг идёт на инжекторные двигатели. Его внутренний диаметр 32мм, смотрите каталожный номер 21082-1303025.

Следующий, это нижний отводящий патрубок радиатора, соединяющий радиатор с термостатом системы охлаждения двигателя.

Его каталожный номер 21082 – 1303010, внутренний диаметр 32 мм.

Патрубок «уголок» для соединения термостата с водяным насосом (помпой).

Каталожный номер – 2109-1303093-01. Этот патрубок идёт практически на все переднеприводные модели ваз.

Патрубок расширительного бачка, в народе называют «заправочным».

Он служит для соединения расширительного бачка с термостатом. Через него антифриз попадает в систему охлаждения при заполнении системы или доливке через расширительный бочок. Его номер смотрите по каталогу 21082-1303080.

Патрубки печки ваз 2114

Патрубок, служащий для соединения отопителя с головкой блока, называют часто в быту «гусь большой», из-за его сходства с этой птицей.

Шланг подводит охлаждающую жидкость от головки блока к радиатору печки. Смотрим номер по каталогу 2114 – 8101206.

Эти рассмотренные резиновые шланги армированные, кроме шлангов подогрева дросселя и тосольных пароотводящих.

Шланг «гусь кривой» находится под капотом авто и служит для отвода охлаждающей жидкости с радиатора отопителя к водяному насосу.

Каталожный номер гуся кривого 2114- 8101208, заводской БРТ.

Патрубок «коротыш» соединяет термостат с головкой блока двигателя.

Каталожный номер коротыша 2108-1303082, завод БРТ.

Патрубок салонной «малый» печки, подводит охлаждающую жидкость к радиатору печки, через кран, от «гуся кривого».

Его каталожный номер ваз 2114-8101200 от завода БРТ.

Патрубок салонный «большой» отводящий, предназначен для отвода охлаждающей жидкости от радиатора печки через шланг «гусь большой» к водяному насосу.

Номер каталожный 2114-8101204 от завода БРТ.

Например, благодаря набору резиновых патрубков, происходит циркуляция охлаждающей жидкости через радиатор отопителя.

Резиновый патрубок, так называемый «сапуночек» инжекторный служит для соединения клапанной крышки головки блока с «улиткой» (2111) подачи воздуха в двигатель.

Номер заводского сапуночка верхнего по каталогу 2111-1014058-10.

Все представленные в видео соединения находятся под капотом и в салоне автомобиля ваз 2114, относящиеся к системе охлаждения. Кроме патрубков сапуна большого, малого сапуночка и улитки, служащие для прохода воздуха.

В машине находятся также всем известные шланги подачи бензина, тормозные шланги, вакуумный шланг, а также подачи жидкости для омывания лобового стекла и другие. Их также нужно будет рассмотреть на видео и описать в статье.

Все резиновые шланги в автомобиле нуждаются в постоянной замене, так как находятся под воздействием агрессивных жидкостей и постепенно теряют свои свойства. Они теряют свою эластичность, дубеют, трескаются и иногда, разрываются при долгой эксплуатации без замены.

Поэтому, периодически рекомендуется просматривать их состояние и производить замену при обнаружении любой неисправности.

На этом видео обзор заканчивается, надеюсь, что ролик будет кому-то полезен как для информации, так и при обслуживании своего авто.

Борис Зверев подал идею в комментариях об оснащении автомобиля Лада ваз 2114 комплектом патрубков, за что отдельное спасибо. На Ютуб канале загружаю видео об автомобиле Рено Логан, так как это мой автомобиль. Вы же Борис подписались и пишите комментарии о технике. Ещё раз спасибо за это и респект.

Смотрите Видео

Спасибо, кто посмотрел видеоролик, подписывайтесь на канал, пишите комментарии и задавайте вопросы.

До свидания и добра. Удачи на дорогах.

www.rtiivaz.ru

Замена патрубков печки — Лада 2114, 1.5 л., 2006 года на DRIVE2

Вчера приключилась такая беда, еду я значит, никого не трогаю, как почувствовал сладковатый запах, буквально за минуту затянуло все окна и услышал «пшшшш»
Сразу чухнул, что дело в кранике, сразу же перевел его в положение «Холод», так сказать закрыл, что бы вся система в салон не вылилась
Долетел до дома, вынул коврик пассажира полный тосола, грешил на краник, но как я обрадовался, что просто патрубок лопнул, было уже темно да и поздно, решил оставить это дело
Сегодня сделал дела, пошел в магазин, купил тосола, комплект патрубков, отдельно не продавались, пришлось взять комплект
Поменял только салонные патрубки
Как хорошо, что у отца была трещетка на 7, отверткой хрен подлез бы
Открутил быстренько, смазал красным герметиком для надежности, что бы уж точно не сочилось, накинул новые хомуты, все затянул, собрал обратно
Решил завести машину, прогнать тосол через систему
Поворачиваю ключ, в ответ тишина.
Грешил на АКБ, так как взял машину недавно и не известно сколько ему времени
Отец вытащил из дома другой АКБ, результат тот же, не заводится
Попробовал завести отверткой, не хочет, значит дело в проводке
Пошел по проводке, смотрю, какая то скрутка, развернул, а там реле все окислившееся, заржавевшее, все зачистил, обработал, вроде бы завелась нормально
Заглушил, в итоге машина начала сама заводиться, выдернул реле и выкинул
Начал вспоминать каком именно провод идет на стартер, вспомнил, воткнул
Завелась с пол пинка, поехал по делам, заглушил, через минут 5 пробую завести, тишина, думаю ну вроде же контакты зачистил, все чисто, пробую замыкать отверткой, с пол пинка завелась
Грешу на втягивающее, завтра сниму, гляну в каком оно состоянии, мне кажется, что в плачевном
Залило половину салона гребанным тосолом, бросил тряпку, все, что могло впиталось, еще бросил газету, пусть впитывается

Комплект новых патрубков

Виновник всех проблем

Огромная лужа в ногах пассажира

www. drive2.ru

патрубки, кранник, винт, радиатор печки — Лада 2114, 1.5 л., 2005 года на DRIVE2

Ну что ж, вот и я собрался силами написать этот пост, когда то я поменял термостат, и все бы не отлично, если бы не текли эти соединения *банных патрубков, психанул купил комплект патрубков, и все разом поменял, и хомуты тоже некоторые поменял, новые хомуты такие гавно по сравнению со старыми, их сломать так легко) Сливал жидкость как попало с патрубков, на удивление оказалась чистой)

Полный размер

Старые патрубки

Полный размер

Новые патрубки

Все сажал на герметик что бы наверника

Далее все бы ничего, заметил как подтекает кранник, вот тут то началась полная жопа, не знаю кто его запихал туда, конструкторы так старались видать, но это еще не худшее что может быть))

Так как у меня нету ни гаража, ни ямы, а менять как то надо, решил повозится на улице, а там еще и снег навалил) Придумал способ без ямы за одно, просто снял защиту рулевой рейки 3 болта, и подобрался сверху с капоту к кранику, его держат два болта, и все отцепляем 2 на моторном щите, и два патрубка в салоне на этом и все, выходит он в салон, осторожнее тосол будет капать, течь)

Полный размер

Взял такой краник керамический из опыта, он на прежней машине стоял:

Полный размер

Сравнение старого и нового:

Полный размер

Сборка:

Полный размер

Ну и собирается все в обратной последовательности, очень долго мучался цепляя хомуты, а так скажу хомуты хорошие стоят, почему не сделают такие же на все патрубки? Да, можно было бы поставить штуцера все дела, но я так не хотел, надо все по стоку и дешевле))

В итоге получаем новый термостат, новые патрубки, новый краник, все же идеально было? Ну нет это же ваз, ему надо обязательно сломаться, не зная беды проездил я недельку, в выходных стоя рядом с машиной она осталась заведенной, заметил что не срабатывает вентилятор охлаждения, вот тут-то мы и приехали, закипел пару раз, я скорее разбираться прям на дороге, проверяют его отцепляя датчик охлаждающей жидкости, не помогло не работает, и тут я был в шоке, пока не сказали что есть у него штекер, дотронулся до него и он остался у меня в руках:

www. drive2.ru

Лада 2114 теперь Карбон 3D › Бортжурнал › Замена радиатора печки ваз 2114 своими руками (фото отчет)

Решил здесь разместить информацию по замене радиатора отопителя, что бы помочь тем людям, которые решаться менять своими руками. Лучше учиться на чужих ошибках=) Машина 2005 года, радиатор прослужил 8 лет, раньше были небольшие подтеки, но было терпимо, недавно со стороны водителя появилась лужица на коврике, думаю текло каким то необъяснимым образом по педали газа, т.к. на ней обнаружил капли тосола =) до этого случая прохудился краник, его заменил раньше, поэтому подозрения пали на радиатор печки=)

Заехал в сервис для интереса, сказали замена будет стоить 2000 т.р. Покупать сразу решил радиатор ДААЗ, начитался про лузары, крафты, прамо и т.п. Работа трудоемкая поэтому берите сразу качественный радиатор, как говориться скупой платит дважды. Да и разница в цене небольшая примерно 200-300 р.

И так, чем нужно запастись:

1) Знаниями (хотя бы мурзилку почитать для интереса)

2) Всевозможными отвертками, лучше короткими=)

3) И самое главное САБР, т. е. терпение=)

Все меняют по-разному, кто-то снимает панель полностью, кто-то нет (сам решил частично снять), кто-то сливает ОЖ или не сливая ставит заглушки в патрубках (лично мое мнение, лучше слить что бы не принять душ и не запачкать салон) да и не тяжело это если под рукой есть шланг от смесителя=)

И так по порядку
Перед началом работы не забудьте обильно помазать руки каким нибудь кремом (возможно будут порезы, да и мыть будет легче) и сказать »бисмиЛЛях», чтоб Всевышний помог в этом трудоемком деле=)

Сливаем ОЖ (если у вас охлаждающая система герметична, то крышка расширительного бачка должна быть закрыта, после того как завернете шланг вместо заглушки в двигатель, откройте крышку и тосол потечет аккуратно в подготовленную емкость) используем такой шланг

шланг от смесителя, вкручивается вместо пробки слива в двигатель, потери тосола минимальны (при условии что система герметична и крышка расширительного бачка плотно закручена

Снимаем боковые панели и бардачок, основное правило — откручиваем все винты крепления которые видим=)

бардачок снят полностью (состоит он из 3 частей)

Не забываем открутить крепления к полу — два винта по бокам, с правой и левой стороны панели

находится возле ЭБУ — снизу =)

откручиваем винты крепления, которые держат тросики (открутил с правой и левой стороны), со стороны водителя эти винты еще держат и крышку радиатора — их там 3 шт)

замучился именно с этим, не удобно его откручивать=)

Проверьте еще раз, все ли болтики и винтики откручены (не забудьте про два самореза ближе к пассажирской двери и про тот что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой). Аккуратно дергаем панель на себя.

если идет с трудом, проверьте все ли открутили! на всякий случай снимите с регулировок печки и заслонки пластмассовые наконечники

Подставил пока то что попалось под руку=)

бутылка от молока пригодилась=)

Откручиваем два хомута от радиатора, не забудьте подставить какую нибудь емкость, чтобы не залить салон тосолом! подставил опять то что попалось под руку, от пирога вроде=)

лучше по-больше объемом, что бы не бегать по несколько раз для опустошения емкости с ОЖ=)

В системе остается еще приличное количество ОЖ, бегал примерно пять раз для опустошения=)

все аккуратно заливаем, для экономии и повторного использования тосола=)

Можно снимать и одевать патрубки, для слива, но делал проще, отверткой давил чуток на патрубок и тосол лился, убирал отвертку — прекращал=)

так сливал примерно раз пять, не удачно подобранный сосуд, маловат оказался=)

Итак вся жидкость слита, хомуты сдернуты, радиатор вылезает чуть-чуть и упирается в нижнюю часть панели, на фото видно место подтека=)

протекал видимо отсюда, потемневшее место на стыке пластика и металла

Сначала предполагал что справлюсь один, приподнял панель и подставил белую пластмассовую емкость, но этого не хватило, приподнимать надо гораздо выше, поэтому позвал на помощь, тут надо вдвоем делать, один приподнимает, другой вытаскивает радиатор, и так же при сборке=)

надо поднимать еще выше

Достаем новый радиатор и все в обратном порядке=) Слава Богу все закончилось успешно=)

ДААЗ, стоит от 700-800 руб, тяжело было найти, в магазинах в основном лузары и крафты

ЗЫ

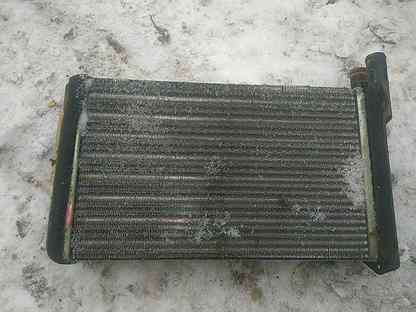

Срок службы 8 лет, подтикать начал примерно 2-3 года назад, но не критично было

видны места подтеков=)

для спортивного интереса разобрал=) обнаружил вот такие макароны. (говорят такие завихрители не стоят на лузарах и прочих, сам не проверял, поэтому не буду утверждать и делать антирекламу)

завихрители

Сначала думал разобрать и обработать все герметиком, может сгодиться на второй раз=) но потом увидел это

думал отремонтировать старый радик, но когда увидел это передумал=)

Так что дерзайте, все реально сделать самому. Бог вам в помощь!

www.drive2.ru

✅ Замена патрубков печки ваз 2114 под капотом

Как заменить патрубок от печки на ГБЦ на ВАЗ 2115?

ВАЗ (Lada) 2113/2114/2115 1997 — 2014

Скажите, при замене патрубка который идет от печки на ГБЦ, весь тосол сливать надо? И как к печке самой добраться чтоб хомут открутить? ВАЗ 2115

На холостом ходу холодный воздух из печки, ВАЗ 2115 – 5 ответов
Двигатель не нагревается до рабочей температуры на ВАЗ 2114 – 3 ответа
Как снять печку на ВАЗ 2114? – 2 ответа
Не работает печка ВАЗ 2114 – 1 ответ
Как заменить крана печки 2114? – 1 ответ

Тосол сливается почти весь, чтоб добраться к печке надо встать на колени и залезть под панель.

От ГБЦ патрубки идут на краник, а уже от него другие патрубки на печку.

На заметку, если не собирались менять ОЖ, а работы по ремонту подразумевают сливать ОЖ. Понадобится метр ПВХ трубки(два куска по пол метра) диаметром чтоб могла пролезть в толстый патрубок расширительного бачка. Вытаскиваем насос с бачка омывателя(или покупаем новый). Надеваем на насос трубки, одну трубку вставляем через расширитель в патрубок максимально глубоко, вторую трубку в емкость, запитываем насос. Можно конечно и функцией омывателя воспользоваться, но тогда придется поднять щетки.

Крепление подводящего и отводящего шлангов к патрубкам крана в моторном отсеке.

Лично делал проще, открутил патрубок на подогрев дрос. узла воткнул в канистру и завёл холодное авто, да не спорю выплюнуло не весь тосол, но остаток был ниже ур-ня радиатора печки, поэтому не помешал.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

На холостом ходу холодный воздух из печки, ВАЗ 2115

Двигатель не нагревается до рабочей температуры на ВАЗ 2114

Патрубки печки ВАЗ 2114: особенности и основные проблемы

Порой владельцам автомашин ваз приходиться сталкиваться с такой проблемой, как неполадки автомобильной печки. При этом, очень часто происходит так, что патрубки печки ваз 2114 внутри салона остаются совершенно холодными даже при разогретом автомобиле, что явно свидетельствует о неполадках в циркуляции ОЖ.

Основные причины неисправности

Причин подобных неполадок может быть несколько, наиболее же часто встречаются:

Износ либо повреждение патрубков.
Неправильное подключение патрубков.
Поломка крана печки.
Поломка радиатора.

Первая из этих причин — износ патрубков — может происходить по естественным причинам в ходе работы, поскольку химические вещества, входящие в состав охлаждающих жидкостей, оказывают разъедающее действие, которое дополняется влиянием высокой температуры.

Кроме этого, шланги печки ваз 2114 можно легко повредить, чрезмерно затянув на них хомуты. При возникновении подобных повреждений происходит утечка жидкости из системы.

Всего в автомашинах ваз 2114 имеется 4 патрубка. Два из них располагаются под капотом и два — в салоне.

О их повреждении, приведшем к утечке ОЖ, можно судить по следующим косвенным признакам:

происходит постоянное падение уровня жидкости;
в салоне появился специфический запах;
под машиной или в салоне автомашины во время стоянки образуется лужа из ОЖ.

Если наблюдается хотя-бы один из этих признаков, то следует провести срочную диагностику патрубков и их замену.

Затягивание хомутов на патрубках следует выполнять со средним усилием. Чрезмерная затяжка может привести к их повреждению.

Замена крана печки

Часто бывает, что ломается и такая деталь, как кран (стоит отметить, что на 2114 он не отличается слишком высокой надежностью). Выполняя его замену, следует одновременно выполнить и замену патрубков, даже если они исправны (про расположение патрубков печки ваз 2114 было рассказано выше).

Вся замена крана выполняется в следующем порядке:

установить авто на яму и зафиксировать;
открутить пробку-болт, слить ОЖ;
при помощи отвертки ослабить хомуты на патрубках, расположенных в моторном отсеке, после чего снять их;
найти в салоне со стороны пассажира кран (расположен под панелью), ослабить хомуты подходящих к нему патрубков, после чего снять их;
при помощи ключа на 10 открутить пару гаек, навинченных на шпильки и фиксирующих корпус крана;
со стороны салона вытащить кран и отсоединить от него регулирующий тросик;
установить на прежнее место новый (аналогичный) кран;
выполнить сборку в такой же последовательности, но в обратном порядке.

Перед тем, как отсоединять патрубки (особенно расположенные в салоне), следует подстелить под них тряпочку на случай вытекания охлаждающей жидкости.

Многие автолюбители, выполняющие подобную замену, порой интересуются — как правильно подсоединить патрубки на печку ваз 2114? Ведь по ошибке или забывчивости можно соединить их неправильно, что приведет к нарушению нормальной циркуляции охлаждающей жидкости.

Для того, чтобы не ошибиться, стоит запомнить, что схема подключения патрубков печки ваз 2114 — следующая: патрубки, находящиеся в моторном отсеке, подключаются: первый — от крана (подводящий) до отверстия в головке блока цилиндров, второй — от крана (отводящий) — до «саксофона». Патрубки в салоне подключаются: первый — от крана к термостату, второй — от крана к подводу насоса.

Для еще большего удобства можно воспользоваться следующей общей схемой системы отопления:

Стоит отметить, что расположенные внутри салона патрубки сильно различаются по своей длине, поэтому перепутать их расположение крайне затруднительно.

Замена радиатора

Порой к неправильной работе отопителя приводит засорение либо повреждение радиатора. Если такое случилось, то следует выполнить его замену на новый, аналогичный.

Производится она следующим образом (без демонтажа панели):

Автомобиль поставить на яму и слить ОЖ (также, как при замене крана).
Для скорейшего и более полного слива ОЖ свинтить крышку расширительного бачка.
После слива закрутить пробку-болт на место.
Из салона закрыть кран, переведя его рычажок в левое положение.
Отодвинуть сиденье пассажира назад до максимума.
Снять заглушку в центре панели и выкрутить саморез под ней.
Выкрутить 4 самореза, фиксирующих левую крышку панели.
Выкрутить 6 саморезов (по 3 сверху и снизу) на кожухе рулевой колонки, после чего демонтировать кожух.
Отключить разъемы магнитолы и прикуривателя.
Демонтировать пластиковые накладки на рычагах настройки печки.
Выкрутить пару саморезов в верхней части центральной консоли, после чего снять последнюю.
Выкрутить крепежные болты разъема диагностики.
Отсоединить все оставшиеся электрические разъемы в консоли.
Полностью снять консоль.
Выкрутить саморезы, крепящие базу панели к кузову.
Выкрутить 4 шурупа, крепящих панель с боку.
Выкрутить саморезы панели по центру.
Демонтировать ЭБУ.
Приподнять и зафиксировать панель.
Ослабить хомуты патрубков и снять их.
Слить вытекающую жидкость.
Открутить болты, фиксирующие радиатор (4 штуки).

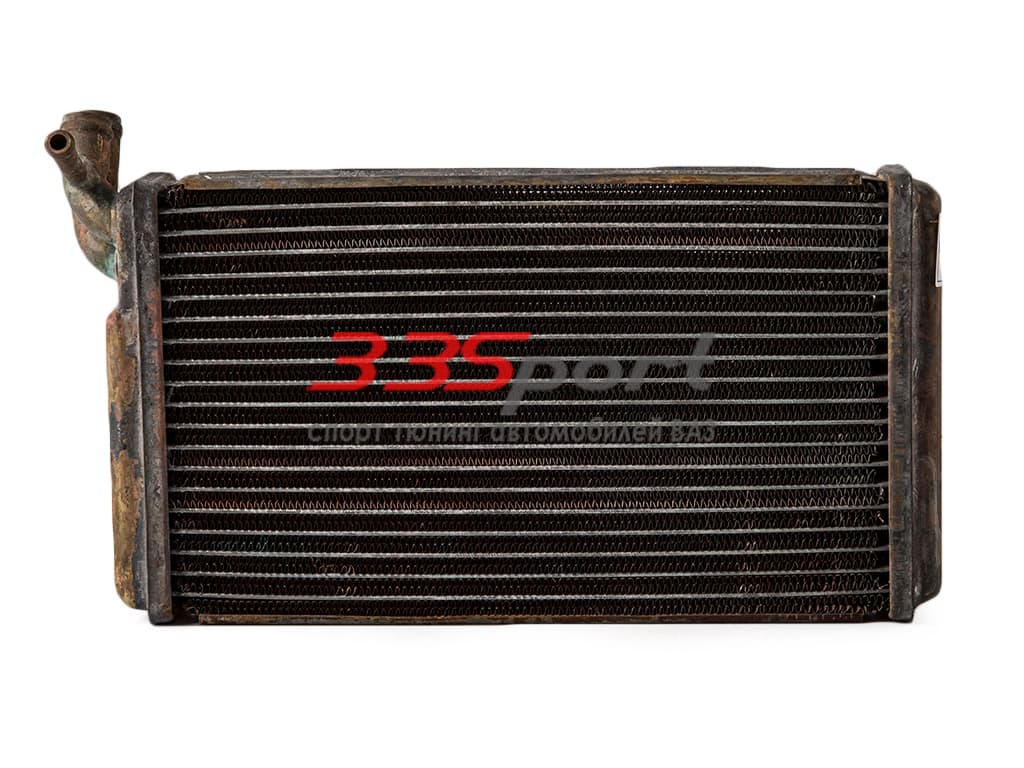

Демонтировать старый радиатор.
Установить новый радиатор.

Обратная сборка осуществляется в такой же последовательности, но в обратном порядке.

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:

Инструкция по замене патрубков системы охлаждения ВАЗ-2114

В автомобилях отечественных производителей охлаждение двигателя происходит с помощью охлаждающей системы, в ВАЗ-2114 эту задачу осуществляет антифриз.

Только при правильном выборе антифриза можно обеспечить эффективную работу системы охлаждения:

Заводская антифризовская жидкость хуже, по причине меньшего количества присадок тепловая защита транспортного средства существенно страдает. Антифриз был разработан целенаправленно для охлаждения деталей и составляющих автомобиля, поэтому он отличается исключительной полезностью.
Заводская жидкость имеет один большой недостаток – она быстро портит патрубки, что в свою очередь приводит к утечке жидкости и дефектам радиатора.

Убедившись в том, насколько важно использовать качественный антифриз, водитель ВАЗ-2114 принимается менять старую жидкость на новую. При этом уже через пару недель обнаруживается утечка антифриза, в чем дело? Собственник машины не учел, что вместе с антифризом замене подлежат и патрубки, через которые происходит утечка.

Практика показывает, что старые шланги абсолютно негодные, антифриз разъедает их очень быстро. Поэтому пора обучиться заменять патрубки, и, наконец, закрыть вопрос о правильной работе системы охлаждения. Как осуществить задуманное, расскажут специалисты СТО.

Как правильно заменить патрубки в ВАЗ-2114

Первый вопрос, которые слышат специалисты от автолюбителей – какие патрубки следует покупать для ВАЗ-2114? Изделия, сделанные из силикона, считаются самыми долговечными и вместе с тем идеально совместимыми с механизмом охлаждения ВАЗ-2114. Внизу на схеме предоставлено размещение интересующих нас патрубков:

Короткие монтируют на муфты термостата и насоса, качающего воду.
Далее идет проводящий шланг.
Патрубок, расположенный в нижней части, отвечает за отвод тосола из радиаторного устройства.

Какой набор инструментов понадобится для замены патрубков ВАЗ-2114

Новые шланги.
Ключи разной величины.
Отвертки разных форматов.
Смазка на основе силиконового компонента.

Теперь о том, чем отличается от антифриза всем известный тосол. Последний изготавливается отечественным производителем, антифриз производится за рубежом, поэтому может отличаться состав.

Поэтому поинтересуйтесь у продавца охлаждающей жидкостью иностранного производства.

Инструкция по замене патрубков системы охлаждения ВАЗ-2114

Пошагово замена патрубков системы охлаждения в авто марки ВАЗ-2114 выглядит так:

Извлеките провод аккумулятора, который выходит из гнезда «минус».
Аккуратно слейте старую охлаждающую жидкость, но перед этим дождитесь полного охлаждения двигателя. Иначе существует риск получить от охлаждающей жидкости ожоги.
Извлеките такие компоненты: отложите в сторону обивку, обеспечивающую шумоизоляцию, вентилятор, накладку, идущую к раме ветрового стекла, облицовочный материал.
Теперь ваша цель – добраться к воздухосборнику, для этого выкрутите скобы в виде пружин и винты, отвечающие за фиксацию. Для пружинных скоб идеально подходит отвертка, для винтов необходимо взять ключ.
Для ослабления хомутов снимите передний корпус, а затем извлеките из штуцеров старые шланги.
Осталось монтировать в специально отведенное место новые силиконовые шланги, предпочтительно чтобы детали были произведены за границей – они прослужат дольше.
Произведите монтаж других компонентов, следуя обратному порядку этой пошаговой инструкции.

Тонкости заливки нового антифриза

Перед тем как приниматься за заливку новой охлаждающей жидкости, необходимо слить старую, а также как следует очистить от загрязнений всю систему охлаждения. Для этого лучше использовать специальное очищающее средство, которое можно купить в магазине для автолюбителей. Следите чтобы все краники и пробки ВАЗ-2114 были открыты. Определить промыта система или нет, можно исходя из того, какого цвета вытекает антифриз.

Пробки и краник закрывают, только когда средство станет прозрачного цвета. Если производитель описывает в инструкции особенности применения очищающей массы, для эффективного очищения придерживайтесь этих правил. Что касается уровня заливки антифриза, некоторые водители предпочитают заливать до граничной отметки, другие сознательно не доливают, а позже после успешного испытания доливают жидкость еще.

После того как замена антифриза осуществлена, осталось закрыть расширитель и завести мотор автомобиля. Мотор должен работать в холостую до тех пор, пока не заработает печной вентилятор.

Отзывы о силиконовых патрубках для системы охлаждения ВАЗ-2114

Водители ВАЗ-2114, которые заменили обычные заводские резиновые патрубки силиконовыми, отмечают такие преимущества новых составляющих:

Длительный срок активной эксплуатации, и все благодаря увеличенной толщине стенок и плотному армированию, насчитывающему несколько слоев материала.
Силиконовые шланги работают успешно и эффективно, вне зависимости от температуры и погодных условий на улице.
Когда силиконовый патрубок затягивают, ощущается усилие, поэтому перетянуть и испортить шланг, как резиновый, не получится в любом случае.
Подкапотное пространство удается окрасить в какой угодно цвет.

Среди недостатков силиконовых патрубков, встроенных в систему охлаждения автомобилей отечественного производства ВАЗ-2114, водители отмечают:

высокую стоимость деталей, один комплект выходит примерно в 1,5-2 раза дороже резиновых аналогов;
производитель не несет никакой гарантии, поэтому если вы купили бракованное изделие, поменять его невозможно и снова придется тратиться на новый комплект шлангов.

Чтобы не платить лишнего, собственники ВАЗ-2114 предпочитают заказывать силиконовые патрубки в интернет-магазинах, где они встречаются в 2-х видах:

с армированной ниткой;
вместе с силиконом присутствует резиновая составляющая.

Несмотря на возможные негативные нюансы силиконовых шлангов, собственники ВАЗ-2114, которые уделили время модернизации своего авто и поменяли патрубки в охлаждающей системе транспортного средства, отмечают, что доработка стоит своих денег – охлаждение двигателя осуществляется как часы, никаких больших замечаний сделать язык не поворачивается.

Что касается срока эксплуатации новых шлангов, в среднем он больше чем у резиновых патрубков на 2 года, но только когда речь идет об армированных силиконовых компонентах.

В следующем видео наглядно показано, как менять тосол и промывать систему охлаждения ВАЗ-2114: https://www.youtube.com/watch?v=CGGDk3F1hNY.

Чем отличается резиновый шланг от силиконового, рассказывают в видео:

Советы по покупке и замене патрубков на ВАЗ2115

Как и на любом автомобиле возникает момент, что появляется необходимость замены патрубков системы вентиляции и отопления салона автомобиля. Неисправность возникает по разным причинам. Патрубки получают трещины из-за частых перемен температуры. Иногда попадание масел и бензина тоже приводит к неисправности. Обычно под хомутами крепления образуются трещины и дырки в патрубках. При некачественных патрубках, резкое повышение давления в системе охлаждения (ДВС) двигателя автомобиля тоже приводит к неисправности патрубков.

Совет по экономии

Возникает необходимость замены патрубков новыми. Не стоит тратиться на новые патрубки, выпускаемые именно на систему охлаждения и вентиляции ВАЗ2115. Через год они потрескаются, порвутся. Лучше купить шланг отопителя от автомобиля газель диаметром 16мм. Шланга длиной 3 метра будет достаточно. По наружному диаметру шланга покупают хомуты для крепления на штуцерах.

Покупка патрубков с рук или на непроверенных интернет досках объявлений черева-то несвоевременной поломкой или лопанию установленных патрубков, что в свою очередь сделает невозможным охлаждение мотора на ходу, последствия могут быть самыми ужасными. Приобретать оригинальные детали или аналоги следует через проверенных продавцов, если поблизости нет таковых, то современные технологии позволяют найти необходимые патрубки с делать заказ через Интернет. Основными продавцами запчастей для вазовских авто являются такие магазины как Лада-Деталь (lada-original.ru — оригинальные детали), zaphastivaz.ru (аналоги и оригинал), Экзит (exist.ru оригинал и аналоги), lada-autodetal.ru и другие интернет-магазины. Перед покупкой в сети необходимо проверить отзывы к магазину и юридические реквизиты магазина.

Для замены неисправных патрубков машину ставят на эстакаду, на смотровую яму. Двигатель автомобиля должен остывать хотя бы в течение часа.

Устройство системы охлаждения

При работе мотора выделяется много тепла для отвода, которого служит охлаждающая система автомобиля, состоящая из таких узлов:

1 — Радиатор печки.
2, 3 — Отводной, подводной патрубки отопителя.
4 — Шланг помпы.
5 — Патрубок, идущий от расширительного бачка.
6, 12 — Пароотводящие шланги.
7 — Крышка бачка.
8 — Бачок расширительный.
9 — Термостат.
10, 19 — Отводящие патрубки.
11, 13 — Подводящие патрубки.
14 — Охлаждающий радиатор.
15 — Сливная пробка радиатора.
16 — Вентилятор обдува радиатора.
17 — Помпа

Нужно слить охлаждающую жидкость из системы. Открывают крышку расширительного бачка. Снимают боковушки панели приборов в кабине. Открывают кран подачи жидкости на радиатор печи. Сливают охлаждающую жидкость в емкость 10 литров, ослабив затяжной хомут подачи жидкости на радиатор печи, и отсоединив сам патрубок. При этом нужно быть осторожным, чтоб охлаждающая жидкость не попала в глаза. Направляют конец патрубка в емкость, так как жидкость с емкости, после замены патрубков, нужно будет залить обратно в систему охлаждения. Для удобства работы снимают воздушный фильтр.

Снимают сначала наружные патрубки, затем патрубки с радиатора печи в кабине. По размеру патрубков отрезают шланг отопителя. Для удобства насаживания на штуцера, слегка смазывают поверхность штуцеров солидолом, либо литолом. Сначала насаживают шланг на штуцера радиатора печи, затем на трубки крана, предварительно не забыв поставить хомуты на шланг. Хомутами закрепляют шланг на штуцерах и трубках. Те же самые действия выполняются на трубках и штуцерах снаружи. После сборки, проверяют надежность затяжки хомутов крепления шланга на трубках и штуцерах.

Заливают охлаждающую жидкость в расширительный бачок, только до максимальной метки, ставят на место воздушный фильтр. Крышку расширительного бачка закрывают. Заводят автомобиль, прогревают до срабатывания вентилятора охлаждения. Смотрят, нет ли утечек охлаждающей жидкости с системы охлаждения. При правильном ремонте, не бывает утечек. При необходимости добавляют охлаждающую жидкость в бачок, до достижения среднего уровня между метками минимальный и максимальный.

В чем плюсы заказа патрубков и других автозапчастей через интернет?.

В первую очередь хотелось бы отметить, насколько удобно сидеть на диване дома и выбирать нужные автозапчасти для машины. При этом не имеет значения, какая на улице в этот момент погода. Кроме этого, при помощи интернета реально купить детали для авто и на работе. Все объясняется тем, что для заказа товаров в онлайн-режиме не требуется много времени. Несколько кликов мышкой и продукция из виртуального автомагазина будет заказана, останется лишь дождаться ее доставки.

Каталог автозапчастей в интернет-магазине размещается на большое количество страниц, где покупателю предлагается неимоверно широкий выбор деталей. Но не стоит думать, что в таких магазинах сложно отыскать необходимую запчасть. Нет, это совершенно не так, дела обстоят несколько иначе. Легкий поиск каждому пользователю обеспечен, ведь в онлайн-магазине имеется система поиска. Благодаря ее работе те детали, которые необходимы автомобилисту, буквально через несколько секунд окажутся перед его глазами. Необходимо всего-то вписать их название в специально отведенную строку.

Нет никакой разницы, какая марка и модель автомобиля. Для всех машин в интернете есть автозапчасти. Такая покупка выгодна для тех, кто ценит свое время. При необходимости всегда возможно заказать автодетали из любого города. Об их доставке переживать не стоит, ведь этим занимается курьерская служба. Обычно товар привозится покупателю в кротчайшие сроки.

Не помешает отметить, что в интернет-магазине получится приобрести не только автозапчасти, а и аксессуары. Их ассортимент огромен, поэтому любой желающий сможет отыскать именно то, что ему нужно.

В завершение осталось лишь уточнить, что стоимость на детали в виртуальных магазинах доступная. По этому поводу автовладельцу не придется переживать. При осуществлении покупки таким способом у него появится возможность сэкономить.

Патрубки печки (отопителя) ВАЗ 2114 «БРТ» (4 штуки) №87i

Патрубки печки (отопителя) ВАЗ 2114 «БРТ» (4 штуки) №87i это оригинальные патрубки, которые прослужат положенный срок. Плановая замена патрубков 3 — 4 года.

Патрубки печки (отопителя) ВАЗ 2114 «БРТ» (4 штуки) №87i

Состав патрубков отопителя «Ремкомплект №87i»:

2114 — 8101200 патрубок печки внутренний большой подводящий,
2114 — 8101204 патрубок печки малый отводящий,
2114 — 801206 патрубок печки моторный большой подводящий задний,
2114 — 8101208 патрубок печки моторный малый отводящий задний.

Розничный магазин на Уралмаше ул.Бакинских комиссаров, 113. 8 (343) 221-35-35

02. Курьером при заказе больше 2000 руб, по Екатеринбургу с 20ч до 22ч

Доставка только до подъезда. До квартиры дополнительно +100р .

02.2. Курьером при заказе меньше 2000 руб, по ЕКБ с 19ч до 22ч

Доставка до подъезда или до ворот. До двери +100 руб курьеру.

02.3. Курьером за ЕКАД, до 20км, с 20 до 22ч

Стоимость доставки рассчитает менеджер и уведомит по телефону или почте если ваш телефон не доступен.

После отправки обязательно высылаем ТРЕКНОМЕР посылки.

На официальных сайтах крупнейших производителей запчастей: SS20, Технорессор, Демфи, СЭВИ, интернет-магазин illva.ru — ИП Королева, рекомендован как надежный поставщик оригинальных запчастей.

07. ТК СДЭК — бережная и быстрая доставка

Рекомендуем для нетяжелых посылок! Недорого до 10кг и без очередей, множество пунктов выдачи во всех крупных и средних и малых городах, выберите ближайший к вам на Яндекс картах введя в поиск СДЭК. После отправки присылаем ТРЕКНОМЕР отслеживания. Заполняйте полное ФИО в поле Имя . Оплата межгорода при получении. Отправка бесплатна.

05. ТК «КИТ» — очень много филиалов

Рекомендуем! доставка, в более 300 городов России и ЕАЭС (Казахстан, Киргизия, Армения, Белоруссия, Крым). Цену доставки можно уточнить у нашего менеджера или на сайте ТК КИТ. После отправки присылаем ТРЕКНОМЕР отслеживания. Доставка до ТК КИТ БЕСПЛАТНА!

Невысокие цены. Рекомендуем на северные и восточные направления и Казахстан.

Доставка по территории России и стран Белорусь, Казахстан, и Китай.

Заполняйте полное ФИО и в комментарии к заказу ниже укажите серию и №паспорта. Доставка до ТК Энергия БЕСПЛАТНА!

06. ТК «Деловые линии»

Цены высокие со множеством накруток! Внимание!! ТК ДелЛинии автоматически включает в накладную услуги — Страховка и Доставка курьером — но вы можете оказаться от этих услуг при получении, иначе с ними доставка выйдет в два раза дороже! Небольшие и недорогие грузы возить ей невыгодно. После отправки груза присылаем ТРЕКНОМЕР отслеживания. Заполняйте полное ФИО в заказе. В комментарии к заказу ниже, укажите серию и №паспорта. Оплата доставки при получении — н иже указана стоимость отправки этой ТК.

09. ТК «ПЭК» (нужны серия и №паспорта)

ПЭК выбирайте только если нет других вариантов. Стоимость ПЭК сравнительно дороже а грузы в ПЭК подергается досмотру с нарушением упаковки, после чего пакуется кое-как, ПЭК берет различные доп.сборы и в целом доставка дороже. После отправки присылаем ТРЕКНОМЕР отслеживания. Заполняйте полное ФИО и укажите серию и №паспорта, в комментарии к заказу. Ниже указана Стоимость курьера до филиала ПЭК.

12. Не могу выбрать! Предложите самую недорогую.

Для расчета доставки, пожалуйста, предоставьте полный Адрес и ФИО; индекс, город, улица, дом, кв. А для зарубежных заказов Страну и точный адрес.

ТК Луч — экономная доставка по городам в Челябинской области, но отправления не отслеживаются и в случае утери будут проблемы. города: (Снежинск, Верхний-уфалей, Касли, Озерск, Кыштым, Куса, Златоуст, Усть-катав, Юрюзань, Катав-иваноск, Трехгорный, Сатка, Миас, Чебаркуль, Копейск, Коркино, Еманжелинск, Южноуральск, Пласт, Троицк, Чесма, Магнитогорск, Варна, Сибай, Карталы, Бреды)), а также Березники, Пермь, Курган, Нижний-Тагил, Екатеринбург, Сургут, Тобольск, Тюмень, Шадринск, Шумиха, Петропавловск, Костанай, Рудный, Астана, Уфа, Учалы. Стоимость доставки от 100руб до 30 кг и от 200 руб 30-60 кг, между терминалами. Цены уточнять на сайте ТК Луч — в некоторые города двойные тарифы.

Источники:

http://m.etlib.ru/qa/patrubok-21473
http://remontvazov. com/patrubki-pechki-vaz-2114
http://ladaautos.ru/vaz-2114/instrukciya-po-zamene-patrubkov-sistemy-oxlazhdeniya-vaz-2114.html
http://vsepoedem.com/story/sovety-po-pokupke-i-zamene-patrubkov-na-vaz2115
http://illva.ru/shop/product/patrubki-pechki-vaz-2114-brt-87i

avtoshkolak.ru

Замена шлангов печки ваз 2114

На холостом ходу холодный воздух из печки, ВАЗ 2115 – 5 ответов
Двигатель не нагревается до рабочей температуры на ВАЗ 2114 – 3 ответа
Как снять печку на ВАЗ 2114? – 2 ответа
Как заменить крана печки 2114? – 1 ответ
Не работает печка ВАЗ 2114 – 1 ответ

Тосол сливается почти весь, чтоб добраться к печке надо встать на колени и залезть под панель.

От ГБЦ патрубки идут на краник, а уже от него другие патрубки на печку.

Крепление подводящего и отводящего шлангов к патрубкам крана в моторном отсеке.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Как снять печку на ВАЗ 2114?

Не работает печка ВАЗ 2114

На холостом ходу холодный воздух из печки, ВАЗ 2115

Двигатель не нагревается до рабочей температуры на ВАЗ 2114

В автомобилях отечественных производителей охлаждение двигателя происходит с помощью охлаждающей системы, в ВАЗ-2114 эту задачу осуществляет антифриз. Только при правильном выборе антифриза можно обеспечить эффективную работу системы охлаждения:

Заводская антифризовская жидкость хуже, по причине меньшего количества присадок тепловая защита транспортного средства существенно страдает. Антифриз был разработан целенаправленно для охлаждения деталей и составляющих автомобиля, поэтому он отличается исключительной полезностью.
Заводская жидкость имеет один большой недостаток – она быстро портит патрубки, что в свою очередь приводит к утечке жидкости и дефектам радиатора.

Как правильно заменить патрубки в ВАЗ-2114

Короткие монтируют на муфты термостата и насоса, качающего воду.
Далее идет проводящий шланг.
Патрубок, расположенный в нижней части, отвечает за отвод тосола из радиаторного устройства.

Какой набор инструментов понадобится для замены патрубков ВАЗ-2114

Новые шланги.
Ключи разной величины.
Отвертки разных форматов.
Смазка на основе силиконового компонента.

Поэтому поинтересуйтесь у продавца охлаждающей жидкостью иностранного производства.

Инструкция по замене патрубков системы охлаждения ВАЗ-2114

Пошагово замена патрубков системы охлаждения в авто марки ВАЗ-2114 выглядит так:

Извлеките провод аккумулятора, который выходит из гнезда «минус».
Аккуратно слейте старую охлаждающую жидкость, но перед этим дождитесь полного охлаждения двигателя. Иначе существует риск получить от охлаждающей жидкости ожоги.
Извлеките такие компоненты: отложите в сторону обивку, обеспечивающую шумоизоляцию, вентилятор, накладку, идущую к раме ветрового стекла, облицовочный материал.
Теперь ваша цель – добраться к воздухосборнику, для этого выкрутите скобы в виде пружин и винты, отвечающие за фиксацию. Для пружинных скоб идеально подходит отвертка, для винтов необходимо взять ключ.
Для ослабления хомутов снимите передний корпус, а затем извлеките из штуцеров старые шланги.
Осталось монтировать в специально отведенное место новые силиконовые шланги, предпочтительно чтобы детали были произведены за границей – они прослужат дольше.
Произведите монтаж других компонентов, следуя обратному порядку этой пошаговой инструкции.

Тонкости заливки нового антифриза

Отзывы о силиконовых патрубках для системы охлаждения ВАЗ-2114

Длительный срок активной эксплуатации, и все благодаря увеличенной толщине стенок и плотному армированию, насчитывающему несколько слоев материала.
Силиконовые шланги работают успешно и эффективно, вне зависимости от температуры и погодных условий на улице.
Когда силиконовый патрубок затягивают, ощущается усилие, поэтому перетянуть и испортить шланг, как резиновый, не получится в любом случае.
Подкапотное пространство удается окрасить в какой угодно цвет.

высокую стоимость деталей, один комплект выходит примерно в 1,5-2 раза дороже резиновых аналогов;
производитель не несет никакой гарантии, поэтому если вы купили бракованное изделие, поменять его невозможно и снова придется тратиться на новый комплект шлангов.

с армированной ниткой;
вместе с силиконом присутствует резиновая составляющая.

Чем отличается резиновый шланг от силиконового, рассказывают в видео:

Основные причины неисправности

Причин подобных неполадок может быть несколько, наиболее же часто встречаются:

Износ либо повреждение патрубков.
Неправильное подключение патрубков.
Поломка крана печки.
Поломка радиатора.

Всего в автомашинах ваз 2114 имеется 4 патрубка. Два из них располагаются под капотом и два — в салоне.

О их повреждении, приведшем к утечке ОЖ, можно судить по следующим косвенным признакам:

происходит постоянное падение уровня жидкости;
в салоне появился специфический запах;
под машиной или в салоне автомашины во время стоянки образуется лужа из ОЖ.

Затягивание хомутов на патрубках следует выполнять со средним усилием. Чрезмерная затяжка может привести к их повреждению.

Замена крана печки

Вся замена крана выполняется в следующем порядке:

установить авто на яму и зафиксировать;
открутить пробку-болт, слить ОЖ;
при помощи отвертки ослабить хомуты на патрубках, расположенных в моторном отсеке, после чего снять их;
найти в салоне со стороны пассажира кран (расположен под панелью), ослабить хомуты подходящих к нему патрубков, после чего снять их;
при помощи ключа на 10 открутить пару гаек, навинченных на шпильки и фиксирующих корпус крана;
со стороны салона вытащить кран и отсоединить от него регулирующий тросик;
установить на прежнее место новый (аналогичный) кран;
выполнить сборку в такой же последовательности, но в обратном порядке.

Перед тем, как отсоединять патрубки (особенно расположенные в салоне), следует подстелить под них тряпочку на случай вытекания охлаждающей жидкости.

Для еще большего удобства можно воспользоваться следующей общей схемой системы отопления:

Стоит отметить, что расположенные внутри салона патрубки сильно различаются по своей длине, поэтому перепутать их расположение крайне затруднительно.

Замена радиатора

Производится она следующим образом (без демонтажа панели):

Автомобиль поставить на яму и слить ОЖ (также, как при замене крана).
Для скорейшего и более полного слива ОЖ свинтить крышку расширительного бачка.
После слива закрутить пробку-болт на место.
Из салона закрыть кран, переведя его рычажок в левое положение.
Отодвинуть сиденье пассажира назад до максимума.
Снять заглушку в центре панели и выкрутить саморез под ней.
Выкрутить 4 самореза, фиксирующих левую крышку панели.
Выкрутить 6 саморезов (по 3 сверху и снизу) на кожухе рулевой колонки, после чего демонтировать кожух.
Отключить разъемы магнитолы и прикуривателя.
Демонтировать пластиковые накладки на рычагах настройки печки.
Выкрутить пару саморезов в верхней части центральной консоли, после чего снять последнюю.
Выкрутить крепежные болты разъема диагностики.
Отсоединить все оставшиеся электрические разъемы в консоли.
Полностью снять консоль.
Выкрутить саморезы, крепящие базу панели к кузову.
Выкрутить 4 шурупа, крепящих панель с боку.
Выкрутить саморезы панели по центру.
Демонтировать ЭБУ.
Приподнять и зафиксировать панель.
Ослабить хомуты патрубков и снять их.
Слить вытекающую жидкость.
Открутить болты, фиксирующие радиатор (4 штуки).
Демонтировать старый радиатор.
Установить новый радиатор.

Обратная сборка осуществляется в такой же последовательности, но в обратном порядке.

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:

l2rv.ru

Радиатор печки 2170 с кондиционером

код Luzar LRh 0127b

OEM номер: 2170-8101060-10 2172-8101060 21700-8101060-10

Размер сердцевины, мм: 168,5*144,5*26

Где купить

Применяемость для А/М

Фирменное наименование – LRh – Luzar Radiator heater

Радиаторы отопления (они же радиаторы отопителя, они же радиаторы печки) – это теплообменники, которые используют выработанное двигателем тепло для обогрева салона автомобиля. Они позволяют поддерживать комфортную температуру и исключают запотевание стекол в автомобиле.

Для справки:
разные наименования данного узла имеют равнозначное право на использование. Например, «радиатор отопления» и «печка» происходит от функции данного теплообменника, «радиатор отопителя» и «радиатор печки» – от места

установки. . подробнее

Фирменное наименование – LRh – Luzar Radiator heater

LUZAR изготавливает сотни радиаторов печек для широкого модельного ряда автомобилей, представленных на российском рынке. Их можно купить в партнерских магазинах по всей России или в Интернете.

Многие модели радиаторов отопителя поставляются на автозаводы в России и Украине – как для легковых автомобилей, так и для грузовиков и автобусов.

Производственная номенклатура выпускаемых печек постоянно увеличивается; осваиваются новые виды для самых популярных в России автомобилей.

Мощный НИОКР позволяет проводить исследования в области совершенствования теплообменников, и создавать новые конструкции, обеспечивающие повышенные эксплуатационные свойства радиаторов отопителей. Основные направления исследований:

использование различных видов трубок
изменение расположения трубок
изменение «заполняемости» сердцевины
применение турбулизаторов-завихрителей
применение различных алюминиевых сплавов
апробация припоев с разными характеристиками
улучшение коррозионных свойств металла
… и множество других направлений НИОКР.

Конструкция радиаторов отопления от LUZAR

Радиаторы отопления LUZAR выпускаются трех типов:

Трубчато-пластинчатый, сборный, алюминиевый. Состоит из алюминиевых пластин, сквозь которые проходят алюминиевые трубки, внутри которых бежит охлаждающая жидкость. Бачки на таких радиаторах изготавливаются из пластика.
Радиаторы отопителя такого типа используются для отопления салонов небольшого размера – в связи с ограниченной теплоотдачей; имеют наилучшую жесткость и малый вес, а также наименьшую цену.
Трубчато-ленточный, несборный (паяный), алюминиевый. Гофрированная алюминиевая лента в таком радиаторе находится между алюминиевыми плоскоовальными трубками. Бачки радиаторов данного типа могут изготавливаться как из пластика, так и из металла.
Конструкция несборных (паяных) алюминиевых приборов является наиболее универсальной, позволяя создавать теплообменники с любыми заданными характеристиками. Алюминиевые радиаторы печки имеют малый вес и относительно высокую жесткость, а также оптимальные цены.
Трубчато-ленточный, несборный (паяный), медно-латунный. По конструкции очень близок к типу 2 – между медными плоскоовальными трубками расположены медные ленты, сложенные в виде «гармошки». При этом бачки на таких радиаторах отопления используются латунные – в целях повышения общей жесткости конструкции.
Медные радиаторы отопления – благодаря высокой удельной теплоемкости меди – обладают отличными показателями теплоотдачи. Однако – в связи с высокой мягкостью меди – радиаторы отопления из этого металла вынуждено имеют узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения в максимальной эффективности. Также медные радиаторы печки имеют наиболее высокую стоимость и наименьшую жесткость на кручение, излом и внутреннее давление. В этой связи медные радиаторы отопителя являются «устаревшими» и постепенно выбывают из применения.

LUZAR: проверено временем и дорогами

Радиаторы LUZAR несколько раз удостаивались премии «Радиатор года». По нескольким причинам:

Наша продукция не уступает оригинальной в качестве и выносливости.
Часто именно наша продукция является «оригинальной».
Мы предоставляем гарантию в 2 года или 125 000 километров пробега.
Каждую модель проверяем на герметичность, несколько моделей каждой партии – на коррозию и вибростойкость.
Купить радиаторы печки можно всеми возможными способами (подробнее в разделе «Где купить?»)
Отвечаем на все вопросы клиентов открыто и быстро

Убедитесь в этом по телефону 8-800-555-8965.

Потек радиатор на Приоре? Не знаете какой радиатор вам нужен? В этой статье мы вкратце расскажем как правильно подобрать радиатор для ВАЗ 2170.

Всего в Приоре может быть до трех радиаторов:

1) радиатор охлаждения двигателя,

2) радиатор кондиционера (конденсер),

3) радиатор отопителя или радиатор печки.

Поговорим об основном радиаторе охлаждения двигателя. При подборе необходимо уточнить, есть ли кондиционер в Вашем автомобиле, так как в Приоре с кондиционером, дополнительно устанавливается радиатор кондиционера, поэтому радиатор двигателя делают более тонким и с другими креплениями. Это влечет увеличение его цены из-за более сложной конструкции, так как при меньшем размере необходимо добиться той же теплоотдачи.

Итак, если Вам нужен радиатор двигателя на ВАЗ 2170 Приора 2007 по 2016 год выпуска без кондиционера, то вам нужен радиатор с каталожным номером 2170-1301012, РАЗМЕР СЕРДЦЕВИНЫ, ММ: 560*340*34. Компания LUZAR (Санкт-Петербург) выпускает качественный аналог этого радиатора с гарантией 2 года КОД LUZAR LRc 0127. Жмите, чтобы купить радиатор для Приоры без кондиционера в наличии в Оренбурге.

Если Вам необходимо заменить радиатор на ВАЗ 2170 Приора с кондиционером, следует уточнить какой у Вас кондиционер PANASONIC или HALLA.

Сделать это можно, зная их отличия. Вот некоторые из них:

1) рукоятка выбора скорости обдува системы Панасоник имеет около 16 положений, что обеспечивает меньшую ступенчатость, чем у Халлы, которая имеет 4 скорости.

2) под капотом магистрали системы Халла алюминивые, а у Панасоника верхняя магистраль – гибкий черный шланг (расположена магистраль слева от защитной крышки двигателя).

Если у вас кондиционер Halla, то вам нужен радиатор двигателя РАЗМЕР СЕРДЦЕВИНЫ, ММ: 560*340*26 . Компания LUZAR (Санкт-Петербург) выпускает качественный аналог этого радиатора с гарантией 2 года КОД LUZAR LRc 01270b. Жмите, чтобы купить радиатор для Приоры c кондиционером Halla в наличии в Оренбурге.

Если у вас кондиционер Panasonic, то вам нужен радиатор двигателя РАЗМЕР СЕРДЦЕВИНЫ, ММ: 560*340*26 . Компания LUZAR (Санкт-Петербург) выпускает качественный аналог этого радиатора с гарантией 2 года КОД LUZAR LRc 01272b. Жмите, чтобы купить радиатор для Приоры c кондиционером Panasonic в наличии в Оренбурге.

Соответственно радиаторы кондиционера в этих случаях также отличаются.

Применение различных климатических систем в Приоре ВАЗ 2170 вызвало необходимость применять различные радиаторы отопителя (печки).

Остались вопросы? Хотите заказать бесплатную доставку радиатора курьером по Оренбургу? Звоните (3532)28-12-88

Забирайте радиаторы самовывозом с нашего склада на ул. Шоссейная 24а, 2 этаж, офис 213 (БЦ Навигатор).

Радиатор отопителя (печки) для Лада Веста

Испаритель кондиционера на Лада Ларгус

Радиатор отопителя ВАЗ 2170 Лада Приора с кондиционером системы Panasonic

Испаритель кондиционера системы Panasonic 2170 Лада Приора

Терморегулирующий вентиль ТРВ для Лада Приора Panasonic

Радиатор отопителя ВАЗ 2170 Лада Приора с кондиционером системы Halla

Испаритель кондиционера системы Halla 2170 Лада Приора

Терморегулирующий вентиль ТРВ для Лада Приора Halla

Радиатор отопителя (печки) для Лада Ларгус

Радиатор отопителя ВАЗ 2190-94 Лада Гранта, Калина-2 нового образца

Терморегулирующий вентиль ТРВ для Лада Гранта, Калина 2 нового образца

Радиатор отопителя Лада Гранта, Калина-2 с 2017 года выпуска

Радиатор отопителя ВАЗ 2190-94 Лада Гранта, Калина-2

Терморегулирующий вентиль ТРВ для Лада Гранта, Калина 2 старого образца

Радиатор отопителя для Лада Калина

Радиатор отопителя для Лада Приора и ВАЗ 2110

В этом разделе представлены оригинальные радиаторы отопителя для автомобилей ВАЗ.

Не нашли нужный товар.

Заказал ручки на двери калина 2 пришли очень быстро, все супер спасибо большое

Артур
25.12.2019 20:25

Заказываю не первый раз очень хороший магазин работают оперативно до камышина дошла посылка меньше недели буду всем советовать ваш магазин. С наступающим новым годом Вас!

Трифонов
21.12.2019 17:23

Читать все отзывы

Вы можете оставить отзыв директору магазина на сайте или по телефону:
+7 9277 899 597 Алексей

Замена радиатора печки ВАЗ 2114 своими руками

Замена радиатора печки ВАЗ 2114 у многих водителей вызывает серьезные проблемы. И хотя объем работ в нашем случае не большой, все же конструкторы автомобиля «постарались», чтобы добраться до устройства и заменить его было неудобно и проблематично.

Такая уж судьба всех владельцев автомобилей ВАЗ.

Не удобство данных работ и является основной причиной частого обращения владельцев ВАЗ 2114 в автосервис.

Но как показывает практика многие водителя разочаруются в своих поспешных действиях, так как в автосервисе:

Берут за такие работы не дешево;
Стараются сделать быстро, а когда «быстро» значит обязательно попутно что-то сломают и постараются это скрыть;
Сделают абы как.

В каких случаях рекомендуется проводить замену радиатора печки?

Обнаружено подтекание в устройстве;
Он банально забился.

Самое сложное в нашем случае это снять радиатор. И уже потом его можно запаять, продуть сжатым воздухом, чтобы прочистить или заменить.

Снятие радиатора печки

Процесс делиться на три этапа:

Слитие охлаждающей жидкости (ОЖ) из системы;
Снятие бардачка и боковых панелей;
Непосредственное снятие радиатора печки.

Слитие ОЖ

Работы проводяться в такой же последовательности, как и слитие охлаждающей жидкости на ВАЗ 2106. Но все же вкратце мы остановимся на этом моменте.

Для того чтобы слить ОЖ необходимо:

Подготовить специальную емкость не менее, чем на 5-6 литров;
Подготовить шланг длиною 1,5 – 2 метра, желательно от смесителя;
Подставить емкость под двигатель автомобиля;
Вывернуть заглушку на блоке двигателя и вставить место нее шланг от смесителя, при этом крышка расширительного бачка (РБ) должна быть закрыта;
После того, как ОЖ начнет вытекать в подготовленную емкость открутить крышку РБ.

Можно данные работы проводить и без шланга, но тогда потери ОЖ будут максимальные.

Снятие боковых панелей и бардачка

Для этого понадобиться комплект не больших отверток и терпение. Откручивать нужно все, что видно.

Винты крепления к полу;
Справой и левой сторон;
Винты крепления тросиков и т.д.

Есть саморезы, которые закрыты специальными заглушками и сначала не видны, обратите на это внимание.

Попробуйте потянуть на себя всю панель, если не идет, проверьте, все ли открутили. Лучше делать это вдвоем.

Снятие радиатора печки

Получив доступ к устройству необходимо:

Подготовить не высокую емкость, которую можно поставить на пол, для слива оставшейся в системе ОЖ;
Подготовить дополнительную емкость на 5 литров для перелива в нее ОЖ;
Подстелить на пол ветошь, чтобы не запачкать;
Отсоединяем провода от электродвигателя отопителя;
Откручиваем все гайки крепления радиатора, которые видим;
Ослабляем два хомута крепления патрубков радиатора и аккуратно начинаем их снимать;
Постепенно позволяем выйти всей оставшейся ОЖ, лишнюю жидкость переливаем в дополнительную 5 л емкость;
Просим помощника, чтобы он приподнял боковую панель с бардачком, так как радиатор отопителя упирается в пол, и аккуратно вытягиваем его.

Для того, чтобы регулировать вытекание оставшейся ОЖ из системы можно использовать плоскую отвертку, с помощью которой можно отгибать края патрубков не снимая их полностью.

Установка радиатора печки

Установка происходит в обратной последовательности, но перед этим нужно выбрать качественный радиатор, чтобы он служил как минимум 5-8 лет.

На рынке сейчас много предложений, но наиболее качественными являются устройства от фирмы ДААЗ, которые не так уж и просто сейчас найти.

Перед установкой не забудьте проверить и при необходимости заменить патрубки и хомуты.

После установки радиатора печки и замены патрубков с хомутами не спешите устанавливать боковую панель и бардачок.

Сначала залейте ОЖ в систему, запустите двигатель и проверьте, все ли работает. Если все нормально, то завершаем работы, если нет, выясняем причины.

Также читайте как устроена система охлаждения двигателя ВАЗ 2114, устройство, принцип работы.

голос

Рейтинг статьи

Патрубки системы охлаждения ваз 2114, 2115

Приветствую, автолюбитель Лада ваз на сайте РтиИваз!

На моделях семейства «десяток» устанавливается такой же шланг, как на фото выше, номер по каталогу 2110-1303095.

Следующим будут рассмотрены шланги, устанавливаемые для подогрева дроссельного узла.

Патрубки радиатора ваз 2114

Далее идёт подводящий верхний патрубок радиатора, соединяющий радиатор с головкой блока двигателя.

Этот шланг идёт на инжекторные двигатели. Его внутренний диаметр 32мм, смотрите каталожный номер 21082-1303025.

Его каталожный номер 21082 – 1303010, внутренний диаметр 32 мм.

Патрубок «уголок» для соединения термостата с водяным насосом (помпой).

Каталожный номер – 2109-1303093-01. Этот патрубок идёт практически на все переднеприводные модели ваз.

Патрубок расширительного бачка, в народе называют «заправочным».

Патрубки печки ваз 2114

Шланг подводит охлаждающую жидкость от головки блока к радиатору печки. Смотрим номер по каталогу 2114 – 8101206.

Каталожный номер гуся кривого 2114- 8101208, заводской БРТ.

Патрубок «коротыш» соединяет термостат с головкой блока двигателя.

Каталожный номер коротыша 2108-1303082, завод БРТ.

Его каталожный номер ваз 2114-8101200 от завода БРТ.

Номер каталожный 2114-8101204 от завода БРТ.

Под капотом «гусь большой» подводит охлаждающую жидкость к радиатору печки через краник. А отводит жидкость к помпе от радиатора печки «гусь кривой» через салонный «большой» шланг. Например, благодаря набору резиновых патрубков, происходит циркуляция охлаждающей жидкости через радиатор отопителя.

Номер заводского сапуночка верхнего по каталогу 2111-1014058-10.

Смотрите Видео

Спасибо, кто посмотрел видеоролик, подписывайтесь на канал, пишите комментарии и задавайте вопросы.

Ослабляем хомуты и снимаем патрубки печки ваз 2109

Замена патрубков печки на ваз 2109 дело трудоемкое, требующее затрат времени, терпения и некоторых знаний об ее устройстве, зато экономит ваши деньги. Наша инструкция поможет вам справиться с этой задачей самостоятельно.

Замена патрубков

И когда приходит пора поменять патрубки радиатора печки на вашем ваз 2109 — не бойтесь выполнить замену своими руками. Прежде всего, важно знать, где находится радиатор печки и его патрубки.
Итак, радиатор печки располагается на правом кожухе печки (то есть справа от панели рычажков управления печкой), прямой доступ закрыт консолью приборной панели.
Цена самих патрубков копеечная, а вот за замену на СТО потребуют кругленькую сумму, почему? Сейчас сами увидите.
Существуют два способа замены патрубков (способы пригодны и для замены радиатора печки):

Первый — (так называемый классический) выполняется в соответствии с инструкцией (руководством) по эксплуатации, обслуживанию и ремонту ваз2109.
Он предполагает снятие приборной панели и слив жидкости с системы охлаждения мотора.
Второй – более простой (народный), не требует сложных манипуляций
В нашей статье будем рассматривать оба способа, чтобы вы сами выбрали наиболее удобный для вас

Классический способ

Стоит сразу отметить, что он достаточно трудоёмкий, отнимет довольно много времени. От вас потребуется много терпения и внимательности (как уже сказано выше). Самым трудным является снятие панели приборов и установка, так как правильно установить панель приборов на место гораздо труднее.

Инструмент

Емкость для слива охлаждающей жидкости
Набор отверток
Головка с воротком, чтобы открутить рулевую баранку

Начинаем по порядку:

Снимаем клеммы с аккумулятора
При открытом кранике отопителя, сливаем охлаждающую жидкость, открутив сливные пробки, расположенные на радиаторе и блоке цилиндров (в подставленную емкость)
Снимаем декоративную накладку с рулевой баранки
Отворачиваем гайку, крепящую рулевое колесо, чтобы ее торец находился заподлицо с торцом валика рулевой колонки
Рулевая баранка очень плотно посажена на шлицы вала, поэтому не рекомендуется по технике безопасности отворачивать до конца гайку, крепящую баранку: при резком ударе она соскакивает со шлицев и может нанести травму
Обязательно промаркируйте расположение рулевого колеса по отношению к валу
Сбейте рулевую баранку со шлицев вала резкими ударами руки
Теперь можете окончательно открутить гайку и снять рулевую баранку
Откручиваем шесть винтов, крепящих нижний кожух рулевой колонки
Снимаем нижний кожух с рулевой колонки, а так же облицовку выключателя (замка) зажигания
Затем снимаем верхний кожух с рулевой колонки
Ослабляем затяжку болта, крепящего основания под рулевых переключателей
Снимаем основание с вала, отсоединяем колодки с проводами (их две)от контактов автомобильного звукового сигнала
Теперь отсоединяем колодку с проводками от рычага переключения стеклоочистителей и омывателя
Рекомендуется промаркировать колодки с проводками, перед отсоединением. Это поможет вам избежать путаницы при сборке и сэкономить время
Отсоединяем колодку с проводками от рычажка переключения света фар и указателей поворота
Вытягиваем на себя ручку управления воздушной заслонкой карбюратора (она же «подсос») так, чтобы вышла тяга, снимаем ручку с нее
Выкручиваем два винта, крепящих накладки консоли приборной панели
Снимаем накладку с консоли
Вынимаем прикуриватель из гнезда
Вытаскиваем из гнезда пепельницу, надавив на пластинку для гашения сигарет
Снимаем ручку, переключающую вентилятор отопителя
За тем снимаем три ручки, управляющие печкой, подцепляем их отверткой
Отсоединяем колодку с проводками от переключателя вентилятора печки, находящуюся под панелью управления печкой
Отсоединяем два проводка от контактов лампы, подсвечивающей панель управления отопителя
Снимаем ручку гидрокорректора направления света фар, просто потяните ее на себя
Теперь снимаем ручку выключения освещения комбинации приборов
Откручиваем гайку, крепящую выключатель освещения приборов
Отворачиваем гайку, крепящую гидрокорректор света фар
Проталкиваем внутрь панели гидрокорректор света фар и выключатель освещения приборов
Снимаем боковые сопла, расположенные с обеих сторон приборной панели при помощи отвертки
Откручиваем по одному винту, крепящему накладки по обеим сторонам приборной панели
Подцепляем отверткой и вынимаем переключатель наружного освещения
Отсоединяем от переключателя колодку с проводами. Проталкиваем колодку внутрь приборной панели
Подцепляем отверткой и вынимаем гнездо предназначенное для радиоаппаратуры. Если у вас на автомобиле ваз 2109 установлена радиоаппаратура, снимите ее предварительно
Радиоаппаратуру снимаем в по инструкции завода-изготовителя
Затем откручиваем винт, крепящий накладки на приборной панели
Вставляем две отвертки, чтобы мы могли отогнуть пластмассовые защелки
Приподнимаем накладку приборной панели
Отсоединяем колодку с проводками от прикуривателя
Отключаем колодку с проводками от колодки для подсветки прикуривателя
Отсоединяем колодку с проводками от лампы, подсвечивающей выключатель аварийной сигнализации
Отсоединяем колодку с проводками от включателя аварийной сигнализации, окончательно снимаем накладку приборной панели
Аккуратно отжимаем вниз и снимаем облицовку громкоговорителя, расположенного с левой стороны приборной панели. Будьте аккуратны – защелки легко ломаются
Отсоединяем колодку с проводками от включателя обогрева стекла
Снимаем колодку с включателя задних противотуманных фар
Откручиваем два винта, крепящих комбинацию приборов
Вынимаем комбинацию приборов из приборной панели, откручиваем гайку, крепящую трос от спидометра и отсоединяем его

Демонтируем панель приборов

Внимание: Отсоедините колодки с проводками дополнительного оборудования, если таковое установлено на вашем авто.

Отсоединяем красную колодку от комбинации приборов
Затем отключаем колодку от системы контроля
Отключаем белую колодку от комбинации приборов
Отсоединяем колодку выключателя зажигания от реле зажигания
Отключаем провод “масса” реле зажигания
Отсоединяем колодку контрольной лампочки открытия воздушной заслонки
Откручиваем по одному винту от нижнего крепления приборной панели с обеих сторон
Отсоединяем колодку лампы подсветки ящика
Откручиваем два винта, крепящих панель управления отопителя и опускаем ее вниз
Отворачиваем два винта, крепящих направляющую тягу воздушной заслонки к приборной панели
Выкручиваем по два винта от верхнего крепления приборной панели с обеих сторон
Подцепляем отверткой и вынимаем по одной заглушке, с двух сторон приборной панели
Откручиваем по одному винту от бокового крепления приборной панели с обеих сторон
Отворачиваем винт центрального крепления приборной панели
Снимите приборную панель
После замены патрубков, либо самого радиатора печки сборку панели производим в обратной последовательности
После установки панели проверяем работу выключателей и всех приборов, чтобы убедиться в их правильном подсоединении

Вернемся к патрубкам радиатора печки, панель мы уже сняли:

Отсоединяем пластиковый хомут, находящийся с правой стороны отопителя, и удерживающий тягу заслонки дающей обогрев лобового стекла
Ослабляем затяжку хомутов и отсоединяем оба патрубка от крана отопителя изнутри салона автомобиля под приборной панелью

Ослабляем хомуты и снимаем патрубки

Затем ослабляем затяжку хомутов и отсоединяем оба патрубка от крана отопителя расположенных в моторном отсеке (если собираетесь снимать кран отопителя, иначе пропускаем)

Отсоединяем патрубки в моторном отсеке

Меняем патрубки на новые, хомуты лучше тоже заменить сразу, даже если они еще пригодны, лучше не рисковать
При необходимости вы можете открутить три винта, крепящих радиатор к печке
И, приподняв тягу, вытянуть радиатор печки, для проверки его состояния и замены

Именно так мастера обязаны производить замена патрубок печки ваз 2109 (замену патрубков) в сервисных центрах и автомастерских. Для владельцев, решившихся выполнять эти работы своими руками, необходимо учесть, что времени понадобиться 4 -6 часов

«Народный» способ

Народные умельцы — это мастера смелые и очень отчаянные – предлагают гораздо менее трудоёмкий способ. Суть состоит том, что замена патрубков печки (и самой печки) производится, не сливая охлаждающую жидкость и без демонтажа панели приборов.
Из инструмента понадобится набор отверток, ветошь и емкость (небольшая), для слива жидкости с патрубков.
В этом случае замена патрубков радиатора отопителя проводиться по такой схеме:

Снимаем клеммы с аккумуляторной батареи
Закрываем кран отопителя
Снимаем правое переднее сидение (чтобы удобнее было выполнить работу)
Откручиваем два винта, крепящих приборную панель с правой стороны, и один винтик, расположенный в бардачке, затем, оттянув приборную панель на себя, подкладываем деревянный брусок
Теперь со стороны пассажирского сидения появилась щель и можно добраться до патрубков и до самого радиатора печки
Стелим на пол салона ветошь, и подготовим емкость, для сбора охлаждающей жидкости
Которая, прольется из радиатора и патрубков
Ослабляем хомуты патрубков (фото выше) и аккуратно, поочередно, снимаем их с радиатора, подставляя емкость. В нее стечёт 200 – 300 граммов охлаждающей жидкости
Замените патрубки на новые, поменяйте и хомуты, на всякий случай.
При необходимости, откручиваем три болта, которые крепят радиатор к печке, и вытаскиваем его вправо вниз
Установку патрубков и нового радиатора производим в обратном порядке

Вот оба способа, выбирайте приемлемый для вас, дополнительно посмотрите видео по этой теме.

Приветствую, автолюбитель Лада ваз на сайте РтиИваз!

На моделях семейства «десяток» устанавливается такой же шланг, как на фото выше, номер по каталогу 2110-1303095.

Следующим будут рассмотрены шланги, устанавливаемые для подогрева дроссельного узла.

Патрубки радиатора ваз 2114

Далее идёт подводящий верхний патрубок радиатора, соединяющий радиатор с головкой блока двигателя.

Этот шланг идёт на инжекторные двигатели. Его внутренний диаметр 32мм, смотрите каталожный номер 21082-1303025.

Его каталожный номер 21082 – 1303010, внутренний диаметр 32 мм.

Патрубок «уголок» для соединения термостата с водяным насосом (помпой).

Каталожный номер – 2109-1303093-01. Этот патрубок идёт практически на все переднеприводные модели ваз.

Патрубок расширительного бачка, в народе называют «заправочным».

Патрубки печки ваз 2114

Шланг подводит охлаждающую жидкость от головки блока к радиатору печки. Смотрим номер по каталогу 2114 – 8101206.

Каталожный номер гуся кривого 2114- 8101208, заводской БРТ.

Патрубок «коротыш» соединяет термостат с головкой блока двигателя.

Каталожный номер коротыша 2108-1303082, завод БРТ.

Его каталожный номер ваз 2114-8101200 от завода БРТ.

Номер каталожный 2114-8101204 от завода БРТ.

Номер заводского сапуночка верхнего по каталогу 2111-1014058-10.

Смотрите Видео

Спасибо, кто посмотрел видеоролик, подписывайтесь на канал, пишите комментарии и задавайте вопросы.

К сожалению как-то с утра я обнаружил что у меня прохудился патрубок печки, и я пришел к выводу что пора бы его заменить, этот процесс занимает пол часа, как это сделать смотрите ниже:

Для начала снимаем весь пластик который может помешать замене патрубка отопителя.

Снимаем корпус вентилятора, потому как он мешает замене.

Снимаем эту клему.

И вот наконец открылся полный доступ к хомуту и патрубку. Откручиваем хомут и снимаем этот патрубок.

А вот собственно и виновник торжества! Меняем его и радуемся жизни.

Остались вопросы по замене патрубков? Смотрим видео и учимся:

Габаритные размеры ВАЗ 2114. Все автомобили ВАЗ

Из истории ВАЗ-2114

ВАЗ-2114 «Лада 2114» — пятидверный хэтчбек Волжского автомобильного завода, созданный на базе ВАЗ 2109. Создан в середине 90-х годов в рамках развития семейства Самара-2. . Этот автомобиль представляет собой доработанный ВАЗ-21093 с передней частью известной модели ВАЗ-2115 (оптика, решетка радиатора, передний спойлер) и с немного измененным дизайном задней части кузова (изменен задний бампер, дополнительный установлен стоп-сигнал).Бамперы окрашены в цвет кузова, по бокам кузова установлены молдинги и обтекатели порогов. В салоне ВАЗ 2114 установлена новая приборная панель (так называемая «европанель»), регулируемая рулевая колонка, рулевое колесо из «десятого» семейства, отопитель новой конструкции. При сложенном заднем сиденье автомобиль трансформируется в грузопассажирскую версию, похожую на универсал. Автомобиль укомплектован электростеклоподъемниками, тонированными стеклами, противотуманными фарами, подогревом сидений, центральным замком дверей, литыми дисками.

Первые экземпляры ВАЗ 2114 были собраны на заводском конвейере в 2000 году, а в 2001 году собрана опытная партия из 50 автомобилей. Серийное производство автомобиля началось в 2003 году.

По аэродинамике ВАЗ-2114 аналогичен ВАЗ-2115, у которого немного уменьшился Сх, уменьшилась подъемная сила и заметно улучшилось его осевое распределение. Коэффициент аэродинамического сопротивления Cx обновленного хэтчбека снизился незначительно — 0,45 против 0,46 у обычной «девятки».Но баланс подъемных сил кардинально изменился: общая подъемная сила немного увеличилась, но теперь она равномерно распределена по осям. А это обещает более сбалансированное поведение автомобиля на высокой скорости.

На автомобиль установлен инжекторный двигатель объемом 1,5 л. (ВАЗ-2111) с распределенным впрыском топлива, обеспечивающим повышенные динамические характеристики и улучшенную топливную экономичность.

С 2007 года на автомобиль устанавливается новый двигатель объемом 1,6 л (ВАЗ-11183) экологического класса Евро-3, модель получает индекс ВАЗ-21144. Отличительные особенности от старого двигателя — катализатор не находится под днищем. , но около двигателя на двигателе пластиковая декоративная крышка, вместо алюминиевого ресивера установлена пластиковая.Помимо нового двигателя, автомобиль получает новую приборную панель (верхняя часть идет без бардачка, что увеличивает прочность и снижает возникновение посторонних шумов), новую панель приборов с функцией бортового компьютера (показывает температуру за бортом, напряжение в бортовой сети, текущее время и другие параметры).

Доступен в 2-х комплектациях — «Стандарт» или «Люкс». Внешне версии «люкс» отличаются от «стандартной» только противотуманными фарами и колпачками на колеса.В интерьере — подголовники заднего дивана. Кроме того, сиденья и двери имеют более приятную (но тоже маркую) обивку, а вместо заглушки на центральной консоли установлен маршрутный компьютер, который фиксирует расход топлива, время в пути и среднюю скорость.

Модификации ВАЗ-2114

ВАЗ-2114 — Выпускается с 2003 года. Двигатель ВАЗ-2111 1499сс
ВАЗ-21144 — Выпускается с 2007 г. Двигатель 1596 куб.см

Технические характеристики ВАЗ-2114

	ВАЗ-2114	ВАЗ-21144
Тип корпуса
Кол-во дверей
Мест
Объем багажника, дм3
Габаритные размеры, мм:
длина
ширина
высота
Собственная масса, кг
Колесная база, мм
Колея передних колес
Колея задних колес
Колеса рабочие	передняя
Дорожный просвет сволочь
Зазор до картера сцепления
Двигатель ВАЗ 2114
рабочий объем, куб. см
количество клапанов
Максимальная мощность, кВт (при об / мин)
Максимальная мощность, л.с.
Максимальный крутящий момент, Нм (об / мин)
система питания	Распределительный впрыск
иммобилайзер
адсорбер, преобразователь
КП
Количество ступеней редуктора
Передаточное число коробки передач:
I
II
III
IV
В
обратный
Передаточное число главной передачи
Максимальная скорость, км / ч
разгон до 100 км / ч, с
Расход топлива, л / 100 км:
Расход топлива при 90 км / ч
Расход топлива при 120 км / ч
городской расход топлива
Марка топлива
Емкость топливного бака, л
Тормоза передние	диск
Задние тормоза	барабан
Тормозной путь при нагрузке 80 км / ч
Стояночный тормоз	кабель
Привод сцепления	кабель
Передняя подвеска	макферсон
Задняя подвеска	рычание продольное.
Рулевое управление	предохранительный, стоечный, без усилителя
Наименьший радиус поворота
Максимальный подъем без ускорения
Шины ВАЗ 2114	165 / 70R13-79, 175 / 70R13-80
Руль
Панель приборов
Комбинация приборов
Коврики в салон	дразнил
Обогрев заднего стекла
Электростеклоподъемники перед.дв.
Электрозамок дверной замок
Вентилятор охлаждения

В литрах объем такой же, как в кубах (кубических дециметрах).

Такая вместимость машины позволяет перевозить в ней даже крупногабаритные грузы, что особенно важно для тех, кто часто сталкивается с необходимостью доставить к месту разгрузки какой-либо товар или груз другого назначения. При сложении сидений объем багажника увеличивается почти в 2 раза.

Кроме того, если вам нужно перевезти большое количество груза, или, например, вы отправляетесь в путешествие всей семьей, вам не нужно ограничиваться местом объемом 330 литров для расстановки вещей. В продаже имеются различные крепления и установки для этой модели автомобиля, которые позволяют перевезти гораздо больше вещей, чем поместится в багажном отделении.

Например, можно установить багажник на крышу. В продаже имеются различные варианты таких креплений:

Автобоксы.
Крепления для спортивного инвентаря.
Корзины.
Багажники Expedition.

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Кнопочное управление

Очень удобно, когда управление (открытие багажника) осуществляется кнопкой. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери машины, был надежно заперт. Надежная работа замков багажника так же важна, как и надежность замка на двери гаража или квартиры.Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта управления или специальной кнопки. Установка механизма с кнопкой не только делает управление более удобным, но и решает ряд проблем. В частности, таким образом решается проблема обледенения замка, который открывается ключом.

Геометрия кузова ВАЗ 2114 определяется, как и любых других моделей, уникальными контрольными точками, которые предоставил автопроизводитель. Такой параметр может быть нарушен не только в результате аварии, но даже при попадании колеса движущегося автомобиля в открытый люк или глубокую яму.

Геометрия кузова ваз 2114 и ее значение

Нарушения геометрии кузова имеют определенные последствия, которые отражаются на общем состоянии автомобиля с такими проявлениями:

Ухудшение управляемости и вибрация в момент набора скорости (проявляется на скорости 80км / ч и выше).
Повышенный износ резины.
Шум элементов подвески.
Рост расхода топлива и др.

ВАЗ 2114 имеет кузов хэтчбек, для которого, однако, как и для других типов (универсал, седан и т. Д.) Нарушение геометрии сказывается на различных параметрах.

Симметрия колес нарушена, о чем можно судить по:

снижают устойчивость автомобиля на дороге;
неравномерный износ шин.

Нарушены диагонали кузова, что заметно в рамах передних / задних окон и в дверных проемах автомобиля.

На дне или на раме могут образовываться специфические складки.

Для автомобилей, длительное время эксплуатируемых на некачественных дорогах, рекомендуется периодическая проверка геометрии кузова (не реже 1-2 раз в год).

Кузов четырнадцатой модели и его особенности

Из четырнадцатой модели можно сказать, что она относится к российским автомобилям нового класса, имеющим максимальное приближение к иномаркам. При этом ВАЗ 2114 до сих пор остается народным автомобилем.Однако при желании автовладелец может настроить автомобиль, без труда превратив его в стильный спорткар, имеющий стремительные линии кузова и современный обвес.

Кузов этой марки автомобиля стоит рассматривать отдельно, так как он имеет очень удачное дизайнерское решение. По аналогии с другими моделями ВАЗ, для соединения кузовных деталей применяются надежные болтовые или сварные соединения. Весь кузов, включая самые труднодоступные места, тщательно обработан антикоррозионным покрытием.

Этот факт не исключает необходимости дополнительной обработки, которая гарантированно придаст элементам кузова дополнительную прочность и долговечность.

Основное отличие кузова ВАЗ 2114 — его граненая форма. Именно она придает модели привлекательный внешний вид. Но есть недостаток — процессы коррозии часто затрагивают полые места в каркасе. В связи с этим можно выделить передние стойки, которые в автомобилях четырнадцатой модели страдают довольно часто.

Передние крылья автомобиля легко снимаются. Бамперы сделаны из пластика, но имеют дополнительное усиление в виде алюминиевых балок.

Габаритные размеры кузова ВАЗ 2114

Габаритные размеры кузова 2114 (в мм) имеют следующие значения:

Длина — 4122.
Ширина — 1650.
Высота — 1402.

Если учесть, что данная модель ВАЗ имеет кузов хэтчбек, нелишним будет отметить, что багажное отделение достаточно вместительное (объем 330 л), а при складывании задних сидений , общий объем достигает 600 литров.

Геометрия кузова габаритов ВАЗ 2114 — важный показатель состояния авто. Здесь стоит обратить внимание на тех водителей, которые решили приобрести подержанный автомобиль.

Очень большой процент работ по ремонту автомобилей ВАЗ 2114 после аварии приходится именно на кузовные работы. Во время ремонта необходимо контролировать геометрию кузова в контрольных точках.

Так как повреждения автомобиля могут быть самыми разными, единых правил восстановления нет. В каждом случае нужен свой подход, но важно максимально использовать возможности, которые дает выправление поврежденных поверхностей. При этом следует минимизировать тепловое воздействие на металл, сохраняя целостность заводской сварки и защищая кузов от коррозии.

По поводу лицевых панелей: снимать их нужно только в крайнем случае.

Основные задачи, которые решаются при этом:

Выявление мест повреждений.
Центровка кузова.
Центровка кузова.

При значительных повреждениях кузова автомобиля следует удалить все внутренние детали обивки. Эта мера значительно упростит измерения и контроль, а также облегчит установку винтовых и гидравлических домкратов (для исключения повреждений и перекосов на корпусе).

Для полного анализа нарушений геометрии кузова на СТО используются современные стенды. На них фиксируется машина в полуразобранном состоянии, а дальнейшая диагностика проводится с помощью высокоточных электронных датчиков. Эти датчики предоставляют полную картину состояния тела на главном компьютере.

Конечно, вы можете самостоятельно проверить соответствие кузова автомобиля нормам, которые предоставил производитель. Для этого опытному водителю достаточно измерить диагонали с помощью обычной рулетки. Однако такие измерения не будут точными. Намного целесообразнее обратиться в специализированный СТО.

Не пренебрегайте систематической процедурой контроля геометрии кузова ВАЗ 2114, ведь даже наличие небольших отклонений со временем может привести к серьезным последствиям, а их устранение — к большим денежным затратам.

ВАЗ 2114 — российский хэтчбек, пришедший на замену снятой с производства девятке. Изменения коснулись не только внешних частей кузова (новые фары, капот, бамперы, молдинги, решетка радиатора), но и интерьера.

Спортивный стиль ВАЗ 2114

Молдинги по всем сторонам, спойлер со стоп-сигналом и накладки на пороги придают автомобилю ВАЗ 2114 современный вид. Внешние изменения ВАЗ 2114 оправдывают себя, наделив автомобиль прекрасными аэродинамическими качествами, а также устойчивостью на дороге даже на высоких скоростях.Бамперы, молдинги и другие навесные детали выполнены в одной цветовой гамме с кузовом, либо выполнены в черном цвете, что сближает модель ВАЗ 2114 с иномарками и создает возможность покупателям выбрать дизайн экстерьера автомобиля.

За свой внешний вид машина полюбилась людям, занимающимся тюнингом. А полюбил он за то, что при невысокой стоимости ВАЗ 2114 можно сделать индивидуальной, выделяющейся из общего автомобильного потока.

Технические характеристики ВАЗ 2114

Как видно из таблицы с техническими характеристиками ВАЗ 2114, отличие от моделей своего класса только в размерах кузова.1,6-литровый восьмиклапанный двигатель устанавливается на многие модели АвтоВАЗа, поэтому особых характеристик ожидать не стоит. Привод — передний, коробка — как у всех, так сказать стандарт. Отличия хэтчбека от седанов — в объеме багажника, который увеличивается при сложенных задних сиденьях. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла — аэродинамика за счет более плавных линий кузова придает автомобилю легкость в управлении. Ну а в остальном ВАЗ 2114 — обычная российская машина, которая покоряет сердца автомобилистов своим внешним видом.

Неэтилированный бензин АИ-92

Двигатель	1,6 л. (Euro 3)
Длина мм	4122
Ширина мм	1650
Высота мм	1402
База мм	2460
Колея передних колес мм	1400
Колея задних колес, мм	1370
Объем багажника, дм 3	330
Снаряженная масса, кг	985
Полная масса, кг	1410
Допустимая полная масса буксируемого прицепа с тормозами, кг	750
Допустимая полная масса автомобиля без тормозов, кг	300
Колесная формула / ведущие колеса	4×2 / перед
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Кузов / кол-во дверей	хэтчбек / 4
тип двигателя	бензин, четырехтактный
Система питания	Электронно-распределенный впрыск
Количество и расположение цилиндров	4, рядный
Объем двигателя, см 3	1596
Максимальная мощность, кВт / об / мин	59,5 / 5200
Максимальный крутящий момент, Нм при об / мин	120/2700
Топливо	(мин)
Расход топлива за ездовой цикл, л / 100 км	7,6
Максимальная скорость, км / ч	160
Трансмиссия	Ручной
Шестерни	5 вперед, 1 назад
Передаточное число главной пары	3. 7 или 3,9
Рулевое управление	предохранительный, стоечный, без усилителя
Шины	175 / 70R13-80 (Т, В) 165 / 70R13-79 (С, Т)
Емкость топливного бака	43 литра

Как снять вентилятор печки на ваз 2114.

Но, когда выключатель в исправном состоянии, напряжение подается нормально, то скорее всего перегорел мотор, но не исключено нарушение массового контакта.

Как происходит замена мотора печки ВАЗ 2114

Для начала нужно отодвинуть передние сиденья как можно дальше назад и опустить спинки. На стулья рекомендуется накинуть чехлы или одеяло, чтобы не испачкаться во время работы.

Затем с рулевой колонки снимается хомут, который фиксируется к нему 3-мя стяжными болтами и таким же количеством саморезов. Необходимо снять пороги и боковые накладки.

Теперь нужно оттянуть лицевую панель на бок, предварительно открутив 6 винтов.

Перед тем, как снять панель, необходимо отсоединить все разъемы. Откроется разъем для подключения к ПК; винты, которыми он крепится, необходимо открутить.

После этого снимается хомут, удерживающий проводку, и снимается приборная панель.

Закрепив помощника, подготовив измельчители и емкость для сбора охлаждающей жидкости, нужно закрыть кран ТЭНа, открутить хомут на верхней трубе. Последних надо тянуть.Затем проделайте ту же процедуру с нижней трубой.

Теперь, вынув старую печь, вы можете установить на ее место новую. Для ВАЗ 2114 замена мотора автомобильной печки завершается доливом жидкости и установкой снятых деталей.

Не работает вентилятор печки на ВАЗ 2114. Многие автолюбители часто сталкиваются с проблемой, когда не работает вентилятор печки на ВАЗ 2114. Эта проблема сопровождается посторонними звуками, возникающими при работе отопителя.

Вентилятор отопления

Вентилятору отводится основная роль в работе системы обогрева машины.

Ни одна машина не застрахована от мощности своей системы не только вентилятора, но и системы отопления в целом.

Чтобы разобраться в вопросе, почему не работает вентилятор, нужно: завести машину, включить печку на скорости 1, 2, 3 по порядку. Если не появляются дополнительные звуки, соответственно вентилятор просто не работает.

Если вентилятор не включился на первых двух режимах скоростей, но работал на третьем, проблема в работе дополнительного резистора или в самом переключателе.

Причины, неисправности в работе мотора печки

Не работает мотор печки ВАЗ 2114 по следующим причинам:

Заменить несложно, но основная проблема заключается в электрической цепи, т.е. в цепи появилось короткое замыкание. Первым шагом в решении этой проблемы является поиск источника короткого замыкания. Важно знать, что к плите подключается предохранитель Ф-7 на напряжение 30А. Помимо системы обогрева, он отвечает за работу прикуривателя, обогрев зеркал, освещение бардачка, электродвигатель омывателя фар.Следовательно, при выходе из строя предохранителя эти устройства тоже выйдут из строя.

Проблемы с контактами в монтажном блоке.

Это заболевание довольно часто встречается во многих машинах, причина его — плохой контакт или контактное окисление.

Заедание реле зажигания.

Система обогрева включается только тогда, когда машина теплая. Соответственно, при возникновении такой проблемы необходимо проверить реле зажигания и при необходимости заменить.

Включение печки происходит только на 3 скорости.

Вентилятор включается на 1 и 2 скорости через дополнительный резистор, а на 3 скоростях ток течет прямо к вентилятору. Следовательно, эта проблема свидетельствует о выходе из строя дополнительного резистора.

В данном случае проблема в электрической цепи или предохранителе. Для проверки его работы и скоростей переключения можно использовать дополнительные инструменты — лампу на 12В и два припаянных к ней провода. Действия выполняются в определенной последовательности:

Сначала отсоедините центральную консоль, чтобы облегчить доступ к переключателю системы обогрева.
После этого заводим машину и подключаем провод минус от лампы к массе тела, периодически подключаем второй провод лампы к выводам скоростей 1, 2, 3 на дополнительном резисторе.

Горящая лампа указывает на то, что переключатель работает нормально. В случае обратного результата подключаем лампу к проводу плюсового выключателя. Если лампа не загорается, это свидетельствует о разомкнутой цепи или о неисправности предохранителя.

Неисправности в электродвигателе отопителя.

Выключатель работает исправно, ток течет, а сам вентилятор не реагирует, причина кроется в следующих моментах: возможно, двигатель перегрелся, заземление вентилятора имеет плохой контакт, или заедала щетка двигателя.

Почему возникают неполадки в системе отопления

Когда на ВАЗ 2114 не включается печка, для водителей это серьезная проблема, в любое время года, но с наступлением холодов это становится особенно актуальным. Основные причины, по которым система отопления отказывается работать, — это разные причины, начиная от электросистемы и заканчивая проблемами с насосом.

Принцип работы печи:

При регулировке температурного показателя подачи воздуха в солон необходимо открывать или закрывать кран нагревателя.
Именно благодаря крану системы отопления охлаждающая жидкость попадает в радиатор, что способствует образованию тепла. Показатель температуры охлаждающей жидкости при прогретом двигателе достигает порядка 94 градусов.
Переключая печку на разные скоростные режимы с первого на третий, регулируется скорость вентилятора отопителя, что способствует поступлению в салон потока теплого или охлажденного воздуха в зависимости от положения крана.
С помощью панельных заслонок можно регулировать приток воздуха в нужном направлении.

Зная принцип работы системы отопителя, можно понять, в чем причина неисправностей в автомобиле.

Замена вентилятора отопления

Как заменить моторчик печки на ВАЗ 2114, волнует многих автовладельцев. Замена мотора печки ваз 2114 подразумевает следующие действия:

Для начала необходимо открутить все болты крепления пластиковой крышки в пространстве под капотом.
Снимите подушку для удобства использования.
Снять уплотнительную резину с капота.
Снять кожух, защищающий мотор печки.

Таким образом, попадаем в вентилятор, значит:

Снимите два болта крепления мотора с боков.
Далее пройдите в салон и под панелью со стороны водителя нужно найти плюсовую клемму провода и отсоединить ее.
Далее находим отрицательный провод, закрепленный на гайке, откручиваем его.Эти провода можно вставить в отверстие в корпусе машины через уплотнительную резину.
Вытаскиваем мотор отопителя, повернув его на определенный угол и снимаем с правой стороны.

При необходимости замены вентилятора отопителя ВАЗ 2114, соответственно, покупается новая модель и вся система собирается аналогично, но в обратном порядке.

Замена вентилятора на ВАЗ 2114 под силу каждому автомобилисту, просто нужно выделить на это немного времени.

Сколько стоит мотор печки ваз 2114 зависит от покупки отдельно или в сборе с кузовом. Поэтому цена мотора системы отопления ВАЗ 2114 примерно 500 рублей, индикатор цены в сборе с кузовом будет в районе 1000 рублей.

Система вентиляции внутреннего пространства Лада 2115 способна организовать циркуляцию воздушных потоков под действием естественного давления воздуха, возникающего при движении с приличной скоростью.Вентилятор может искусственно нагнетать в салон воздух, скорость вращения которого ступенчато регулируется блоком управления.

При необходимости замены вентилятора отопителя

«Вердикт» по замене данного агрегата на автомобиле ВАЗ 2114 должен быть не только в случае его полной неработоспособности, что является следствием:

замыкание обмотки якоря на «массу» или ее обрыв;
износ коллектора;
парящие кисти.

Электродвигатель, якорь которого довольно медленно вращается на любой скорости за счет:

окисление / загрязнение коллектора;
межвитковая цепь обмотки якоря;
Износ подшипников и посадочных мест подшипников качения.

Для информации. В случае замыкания обмотки якоря мотора сразу перегорает предохранитель F7, при этом он отвечает за прикуриватель, освещение бардачка и обогрев заднего стекла.

Мастерская замена вентилятора печки на автомобили семейства ВАЗ 2114: создаем условия для эксплуатации

Правильно реализована конструкция отопительной установки, расположенной за панелью приборов. Удобство ремонта кулера разработчики учли: электродвигатель расположен в моторном отсеке и легко доступен.

Подключение электродвигателя к бортовой системе управления находится в кабине за приборной панелью. Отключение агрегата происходит по схеме:

снимаем правую крышку центральной консоли, открутив три винта;
отключите одноконтактный блок питания двигателя;
открутите «массу» блока головкой на 10 и снимите клемму со шпильки.

Перед заменой вентилятора печки в моторном отсеке ВАЗ 2114 в подкапотном пространстве проводят подготовительные операции.Для удобства опытные владельцы настоятельно рекомендуют демонтировать два дефлектора возле дворников. Крепятся саморезами в пяти местах. Дальнейшие действия подчиняются следующей схеме:

снимаем салонный фильтр;
откручиваем четыре самореза крепления кожуха мотора в моторном отсеке;
снимаем капот с моторного отсека.

Разборка и замена электродвигателя

Электродвигатель крепится к корпусу нагревательного блока двумя винтами.Разобрав соединение отверткой Phillips, необходимо отсоединить мотор и ТЭН и вытащить отсоединенные ранее провода через герметик. Вынуть электровентилятор из моторного отсека можно следующим образом:

немного приподнять агрегат;
отсоедините переднюю опорную поверхность от корпуса нагревателя, сдвинув двигатель на себя;
повернуть мотор на 90 градусов;
вытащить конструкцию из отсека.

повернуть устройство вокруг оси вращения так, чтобы выходное окно «смотрело» на исполнителя;
снимите поролоновый уплотнитель;
, чтобы отсоединить половинки корпуса агрегата, поддев их плоской отверткой в месте соединения;
отвести левую половину, сдвинув ее к левому краю;
снять правую половину, предварительно переместив ее влево.

Полная замена печного вентилятора возможна только после разборки правой половины кожуха агрегата:

для отстегивания двух пружинных защелок, фиксирующих крышку относительно корпуса;
снимаем крышку мотора;
снимите двигатель в сборе с крыльчаткой.

Примечания:

при замене полной сборки нет необходимости разбирать старое изделие;
перед разборкой электродвигателя рекомендуется оценить его работоспособность, подключив прибор к аккумулятору;
запрещается снимать рабочее колесо с вала, особенно нового электродвигателя, во избежание появления дисбаланса;
все работы следует выполнять с отключенным аккумулятором.

Перед установкой нового агрегата необходимо очистить приточный канал системы отопления. Установка нового изделия производится в обратной последовательности. Разместив конструкцию возле сиденья, следует по контуру, контактирующему с системой отопления, приклеить новый поролоновый герметик. По окончании работ в моторном отсеке необходимо подключить блок к бортовому контроллеру и желательно заменить салонный фильтр.

В конце концов

Утилизация старого электродвигателя отопителя чаще всего происходит из-за износа коллектора (после 100 000 км пробега) или короткого замыкания обмотки якоря, на что указывает «бесшумный» или почти не вращающийся вал, а также предохранитель F7.

Способ замены неисправного вентилятора печки ВАЗ 2114 упрощенно выглядит так:

отключить прибор от бортовой сети;
демонтировать дефлекторы и салонный фильтр;
снимаем защитную крышку;
снять двигатель в сборе с корпусом или по частям;
вынуть двигатель в сборе с рабочим колесом из кожуха;
установить новый блок и собрать в обратном порядке.

Проблема холостого хода печки на модели ВАЗ 2114 довольно распространенная. В большинстве случаев выходит из строя мотор, отвечающий за подачу теплого воздуха в салон. Устранить неисправность можно без помощи специалистов автосервиса, достаточно воспользоваться пошаговой инструкцией по ремонту.

Расположение и принцип работы

На последних моделях ВАЗ конструкция отопителя практически не отличается. Мотор печки расположен посередине передней торпеды, работает в трех режимах.С помощью регулятора можно выбрать конкретную зону обогрева — салон, лобовое стекло или ножки. При выходе из строя вентилятора нагретый воздух остается возле радиатора и не попадает в салон. КПД системы отопления в этом случае падает до нуля.

Мотор печки работает в нескольких режимах

Основные причины неисправности

Чаще всего система перестает нормально функционировать по следующим причинам:

Предохранитель Ф-7 на напряжение 30А не работает.Предохранитель также отвечает за работу прикуривателя, омывателя фар, подсветки в бардачке, поэтому выявить эту неисправность несложно.
Окисление контактов на мотоблоке.
Заедает реле зажигания. Если мотор печки начинает работать только после прогрева двигателя, значит, причина в неисправном реле.
Неисправность резистора. Этот элемент отвечает за работу печки в разных режимах.Если мотор включается только в 3-х режимах, значит, резистор неисправен и его нужно заменить.
Сгорел сам мотор отопителя.

Совет: по конкретной причине, по которой печь не работает должным образом, мы рекомендуем удалить каждый из перечисленных выше пунктов.

Инструкции по замене

Если мотор начал давать сбой, то лучше сразу заменить на новый, так как настроить на нормальную работу практически невозможно.Рекомендуем покупать устройство в официальных магазинах, где дают гарантию качества. Средняя цена мотора 500–600 рублей.

Список инструментов и принадлежностей

Набор ключей гаечных.
Отвертка крестовая.
Вентилятор или полный комплект с двигателем.

Как заменить

Весь ремонт у вас займет не больше часа, начинаем с отключения минусовой клеммы АКБ.

Видео по замене мотора печки на ВАЗ 2114

Чтобы быстро отремонтировать печку, нужно определить причину неисправности.Если двигатель работает с перебоями, лучше сразу заменить его на новый. Используя несложный инструмент и пошаговую инструкцию, вы быстро замените мотор, сэкономив на автосервисе.

Автономный обогреватель не зря называют печкой, ведь он создан для того, чтобы водитель и пассажиры чувствовали себя комфортно в салоне независимо от температуры окружающей среды. Неисправность этого устройства может доставить массу неприятностей. И дело не только в комфорте. Печка, помимо своей основной функции — обогрева, служит еще и для обдува лобового стекла.И это очень важно, особенно в морозные дни. Без него водителю придется очень непросто.

В этой статье мы поговорим об одном из основных элементов печи — вентиляторе. Мы рассмотрим, зачем он нужен, что это такое, по каким причинам выходит из строя и как проводится его ремонт или замена.

Конструкция обогревателя четырнадцатая

Печка ВАЗ-2114 состоит из следующих элементов:

пластиковый корпус;
радиатор отопителя;
вентилятор.

Как видите, список невелик. Кроме того, при любой неисправности полной замены печки ВАЗ-2114 не потребуется, так как каждый ее элемент можно заменить отдельно.

Принцип работы ТЭНа

ТЭН сам по себе не производит тепла. В качестве его носителя используется нагретая охлаждающая жидкость, которая поступает в радиатор печки. В процессе теплообмена воздух внутри устройства нагревается и через специальные форсунки начинает проникать в кабину.Однако естественной циркуляции для обогрева салона автомобиля недостаточно. Подача теплого воздуха под давлением осуществляется точно таким же вентилятором. Благодаря ему салон автомобиля прогревается за считанные минуты.

Что такое вентилятор отопителя

Вентилятор печки ВАЗ-2114 — это штатный двигатель постоянного тока с питанием от бортовой сети автомобиля. Воздушный поток создается за счет вращения цилиндрической крыльчатки, установленной на якорном валу.

Управление вентилятором осуществляется специальным переключателем, расположенным на панели управления.Он имеет четыре положения, соответствующие его режимам работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем сильнее поток воздуха, подаваемого в салон.

Неисправности вентилятора отопителя

В автомобилях ВАЗ-2114 замена вентилятора печки может производиться как в рамках планового технического обслуживания, так и при обнаружении критических неисправностей. Аппарат не входит в список наиболее часто ломающихся, но, тем не менее, проблемы с ним случаются.К наиболее «популярным» поломкам относятся:

износ якорных подшипников;
износ щетки;
разрушение щеточного коллектора;
обрыв или короткое замыкание в обмотках якоря (статора).

Не спешите демонтировать

Обнаружив, что вентилятор печки ВАЗ-2114 не работает, не спешите демонтировать и разбирать отопитель. Для начала нужно проверить электрическую схему устройства, а именно: предохранитель

;
резистор переключения режимов;
проводка.

Если не работает вентилятор печки ВАЗ-2114, первым делом проверяем предохранитель. Он расположен в основном и обозначен на схеме как F-7 (30 А). Вынимаем его из посадочного гнезда и «вызываем» тестера. При необходимости поменять.

Следующим шагом является диагностика переключающего резистора. При включенном зажигании поверните ручку переключателя в положение, соответствующее третьей скорости. Если вентилятор исправен, меняем резистор.

Проверка проводки заключается в измерении напряжения, подаваемого на устройство.Здесь нужно поднять капот, найти разъем с проводами, идущими к вентилятору, подключить к ним щупы вольтметра и провести замеры, переключая режимы при включенном зажигании. Напряжение есть — причина в самом электродвигателе, нет — лучше обратиться к автоэлектрику для диагностики проводки.

Износ подшипников

Признаком износа подшипников двигателя вентилятора является характерный шум. На начальной стадии неисправности это явление обычно никак не влияет на работу устройства, но со временем обязательно приведет к более серьезной проблеме.Поэтому, заметив, что гудит вентилятор печки ВАЗ-2114, спешите смазать подшипники.

Износ щетки и выход из строя коллектора

Щетки подают электрический ток на них. Они сделаны из графита и, конечно, подвержены износу. Если электродвигатель работает в штатном режиме, их может хватить на 50-70 тысяч км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего является результатом износа или деформации щеток.Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если бы подобная проблема была обнаружена, то для ВАЗ-2114 замена вентилятора печки стала бы неизбежной.

Обрыв или короткие обмотки

С обмотками ситуация еще сложнее. Если неисправность коллектора можно обнаружить визуально, то здесь необходимо замерить сопротивление в разных местах, да и то не факт, что после обнаружения неисправности ее можно будет устранить перемоткой.Оптимальный вариант в этом случае для ВАЗ-2114 — замена вентилятора печки. К тому же новое устройство будет стоить не так дорого. Электродвигатель с крыльчаткой стоит около 1100 рублей, с корпусом — 1300 рублей.

Как снять вентилятор печки на ВАЗ-2114

Чтобы отремонтировать или заменить мотор вентилятора, его нужно будет снять. Это можно сделать двумя способами: разобрав нагреватель в сборе или сняв только двигатель.

В первом случае необходимо разобрать пластик салона, слить хладагент, отсоединить радиатор отопления от системы охлаждения и т. Д.Такой демонтаж может быть оправдан только в одном случае — когда возникнет необходимость замены печки ВАЗ-2114 в сборе. Если ничего подобного не планируется, вентилятор можно вынуть из моторного отсека. Порядок действий следующий:

Поднимаем капот, находим кожух вентилятора печки ВАЗ-2114. Он находится под лобовым стеклом. Вы узнаете его по округлой форме и черному пластику, из которого он сделан.
Откручиваем 2 винта и 2 болта, которыми кожух крепится к корпусу печки.
Отсоедините разъемы проводов питания.
Тонким или ножом откройте защелки половинок кожуха. Разъедините половинки, уберите их в сторону.
Разворачиваем вентилятор так, чтобы он проходил между боковой стороной моторного отсека и декоративной решеткой. Снимаем устройство.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких затруднений. Особенно, если вы уже разобрали неисправный прибор.Первым делом нужно проверить вентилятор. Для этого положите его на ровную поверхность и выведите два провода от аккумулятора к разъему. Электродвигатель запускается? Затем подключите прибор к «родному» разъему проводов, идущих в подкапотное пространство из салона. Включите зажигание, а затем переключатель режимов. Проверьте, работает ли вентилятор во всех положениях. После этого установите электродвигатель на место и закройте кожух. Привинтить кожух к корпусу обогревателя. Подключите провода питания.Дополнительно проверьте работу устройства.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Объем ваз 2114. Все автомобили ваз

Автомобили ВАЗ

, 2113, 2114 и 2115 — модели, пользующиеся успехом у отечественных водителей. Это связано с их невысокой стоимостью, ремонтопригодностью, относительной надежностью и неприхотливостью.А практичность эксплуатации автомобиля зависит от объема багажника ВАЗ 2114.

Благодаря объему багажника ВАЗ 2113 у водителей есть возможность перевозить негабаритный груз. Его емкость составляет 330 литров. Технические характеристики багажного отделения позволяют перевозить предметы нестандартных габаритов.

Багажник модели 2113 трансформируется: водитель может снять полку, сложить задние сиденья. После этого его емкость составляет 632 л.Хэтчбек позволяет перевозить небольшие, длинные грузы.

К недостаткам можно отнести отсутствие штатного освещения (при тюнинге авто монтируется самостоятельно), высокий бортовой загрузочный, что затрудняет размещение грузов внутри.

ВАЗ 2114

ВАЗ 2114 — надежный пятидверный автомобиль. Объем составляет 330 литров при сложенных сиденьях и 632 литра при разложенных сиденьях. Погрузочная высота борта имеет неудобный уровень (аналогичный тому, что использовался на тринадцатой модели), что значительно усложняет процесс загрузки.

Размеры багажника следующие: длина — 830 миллиметров при сложенных сиденьях и почти 1660 миллиметров в разложенном, ширина — 935 миллиметров, глубина — 830 миллиметров, высота — 780 миллиметров. Эти размеры являются приблизительными и относятся к моделям 2113 и 2114.

Возможности трансформации позволяют загружать элементы, длина и размеры которых отличаются от стандартных размеров. При установке дополнительных багажных конструкций на крышу можно перевозить некоторое количество крупногабаритных грузов.

Объем, выраженный в литрах, равен объему в кубических дециметрах.

ВАЗ 2115

Объем багажника ВАЗ 2115 составляет 427 литров при сложенных сиденьях, если они разложены, то вместимость увеличивается до 700 литров. Увеличены размеры багажного отделения, так что на пятнадцатой модели можно перевозить даже крупногабаритные грузы.

К преимуществам можно отнести простоту разборки, установку на полку и удобную высоту загрузки.Он расположен практически на уровне бампера автомобиля.

Водители часто улучшают звукоизоляцию и отделку багажного отделения. В них монтируют электропривод открывания крышки, устанавливают подсветку, конструируют ящики для хранения мелких предметов (однако при их установке багажник значительно теряет объем).

Характеристики багажника

К особенностям багажных отделений различных модификаций моделей 2113, 2114, 2115 можно отнести приемлемый уровень вместимости и возможность трансформации салона для увеличения полезного объема.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника, чем у Лады 2115. В остальном конструкция отсека для перевозки груза идентична другим моделям.

Автомобили укомплектованы штатной полкой, она устанавливается вертикально и разделяет багажное отделение и салон. При необходимости (например, при транспортировке крупногабаритных грузов, требующих складывания задних сидений) эту полку и вертикальную шторку можно снять.

На автомобилях Lada 2113, 2114, 2115 под «полом» багажника есть ниша для хранения запаски и инструмента, необходимого для быстрого устранения мелких неисправностей, которые могут возникнуть в пути.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника, чем у Лады 2115. В остальном его конструкция идентична другим моделям.

Модели ВАЗ 2113, 2114, 2115, являющиеся модификациями «восьмерки», «девятки» и «девяносто девятой» соответственно, стали более эргономичными, удобными, практичными.Автомобили получили вместительные багажные отсеки, что увеличило количество перевозимого груза. Наличие ряда недостатков не отпугивает водителей: некоторые неудобства можно исправить самостоятельно.

Автомобили семейства ВАЗ 2113, 2114, 2115 популярны не только в России, но и в странах СНГ. Это связано с широким распространением этих автомобилей, их неприхотливостью, относительной надежностью, ремонтопригодностью и стоимостью. Машины имеют приемлемую вместимость погрузочного отсека, что позволяет легко использовать их для повседневных домашних задач или малого бизнеса.

ВАЗ 2114 — российский хэтчбек, пришедший на смену снятой с производства девятке. Изменения коснулись не только внешней части кузова (новые фары, капот, бамперы, молдинги, решетка радиатора), но и интерьера.

Спортивный стиль ВАЗ 2114

Современный вид автомобилю ВАЗ 2114 придают молдинги по всем сторонам, спойлер со стоп-сигналом и накладки на пороги. Внешние изменения в ВАЗ 2114 оправдывают себя, наделив автомобиль прекрасными аэродинамическими качествами, а также устойчивостью на дороге даже на высоких скоростях.Бамперы, молдинги и другие насадки выполнены в той же цветовой гамме, что и кузов, либо выполнены в черном цвете, что сближает модель ВАЗ 2114 с иномарками и создает возможность покупателям выбрать внешний вид автомобиля.

За свой внешний вид машина полюбилась людям, занимающимся тюнингом. А полюбил за то, что при невысоких затратах ВАЗ 2114 можно сделать индивидуальной, выделяющейся из общего транспортного потока.

Технические характеристики ВАЗ 2114

Как видно из таблицы с техническими характеристиками ВАЗ 2114, отличие от моделей своего класса заключается только в габаритах кузова.На многие модели АвтоВАЗа устанавливается восьмиклапанный двигатель объемом 1,6 л, поэтому особых характеристик ожидать не стоит. Привод передний, коробка как у всех, так сказать стандартная. Отличия хэтчбека от седанов — в объеме багажника, который увеличивается при сложенных спинках задних сидений. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла — аэродинамика за счет более плавных линий кузова облегчает управление автомобилем. Ну а в остальном ВАЗ 2114 — обычная российская машина, которая покоряет сердца автомобилистов своим внешним видом.

Бензин неэтилированный

Двигатель	1,6 л, 8 кл. (Евро-3)
Длина мм	4122
Ширина, мм	1650
Высота, мм	1402
База, мм	2460
Колея передних колес, мм	1400
Колея задних колес, мм	1370
Объем багажного отделения, дм 3	330
Снаряженная масса, кг	985
Полная масса, кг	1410
Допустимая полная масса буксируемого прицепа с тормозами, кг	750
Допустимая полная масса буксируемого прицепа без тормозов, кг	300
Колесная формула / ведущие колеса	4×2 / перед
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова / количество дверей	хэтчбек / 4
тип двигателя	бензин, четырехтактный
Система питания	Электронный многоточечный впрыск
Количество и расположение цилиндров	4, рядный
Объем двигателя, см 3	1596
Максимальная мощность, кВт / об / мин	59,5 / 5200
Максимальный крутящий момент, Нм при об / мин	120/2700
Топливо	АИ-92 (мин)
Расход топлива по ездовому циклу, л / 100 км	7,6
Максимальная скорость, км / ч	160
Трансмиссия	Ручное управление
Количество передач	5 вперед, 1 назад
Передаточное число главной пары	3.7 или 3,9
Рулевое управление	травмоопасный, реечный, без усилителя
Шины	175 / 70R13-80 (Т, В) 165 / 70R13-79 (С, Т)
Емкость топливного бака	43 литра

09.05.2012

ВАЗ 2114 — Самый популярный отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как экстерьера кузова, так и интерьера.

Спортивный стиль ВАЗ 2114

Спортивный облик достигается за счет установленных на кузов молдингов по всем сторонам автомобиля, спойлера и декоративных порогов.

Автомобиль обладает хорошими техническими характеристиками, хорошо держит трассу, хорошо входит в повороты даже на большой скорости по сравнению с классической моделью и даже со своим предшественником 2109.

ВАЗ 2114 пользуется хорошим спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и становиться индивидуальностью в сером потоке автомобилей.

Технические характеристики ВАЗ 2114

Обычный 4-цилиндровый 8-клапанный двигатель никого не удивит, поэтому особых характеристик ожидать не стоит.Передний привод, стандартная коробка передач, тормоза барабанные и дисковые. Отличия хэтчбека от седанов — в объеме багажника, который увеличивается при сложенных спинках задних сидений. Форма корпуса в нашем случае не влияет на динамику. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла — аэродинамика за счет более плавных и современных линий кузова облегчает управление автомобилем. Ну а в остальном ВАЗ 2114 — обычная российская машина, которая пользуется популярностью у многих жителей страны и желанна в каждой семье.Большинство экземпляров инжекторные, с 2011 года установлена электронная педаль газа — e-gas

Двигатель	1.5, 8 cl (Евро-2) 1.6 л, 8 cl. (Евро-3) 1,6 16кл (Супер-Авто)
Длина мм
Ширина, мм
Высота, мм
База, мм
Колея передних колес, мм
Колея задних колес, мм
Объем багажного отделения, дм 3
Снаряженная масса, кг
Полная масса, кг
Допустимая полная масса буксируемого прицепа с тормозами, кг
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса	4×2 / перед
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова / количество дверей	хэтчбек / 4
тип двигателя	бензин, четырехтактный
Система питания	Электронный многоточечный впрыск
Количество и расположение цилиндров
Объем двигателя, см 3
Максимальная мощность, кВт / об / мин
Максимальный крутящий момент, Нм при об / мин
Топливо	Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л / 100 км
Максимальная скорость, км / ч
Трансмиссия	Ручное управление
Количество передач	5 вперед, 1 назад
Передаточное число главной пары
Рулевое управление	травмоопасный, реечный, без усилителя
Шины	175 / 70R13-80 (Т, В) 165 / 70R13-79 (С, Т)
Емкость топливного бака

Динамические характеристики

Разгон до 100 км / ч — 14.0 с (1,5 8кл), 13,6 с (1,6 8кл), 11 с (1,6 16кл)

Максимальная скорость -158 км / ч (8кл), 185-190 (16кл)

Из истории ВАЗ-2114

ВАЗ-2114 Лада 2114 — пятидверный хэтчбек Волжского автозавода, на базе автомобиля ВАЗ 2109. Создан в середине 90-х в рамках развития семейства Самара-2. Этот автомобиль представляет собой доработанный ВАЗ-21093 с передней частью от известной модели ВАЗ-2115 (оптика, решетка радиатора, передний спойлер) и с немного измененной конструкцией задней части кузова (изменен задний бампер, установлен дополнительный стоп-сигнал).Бамперы окрашены в цвет кузова с накладками по бокам и порогами. В салоне ВАЗ 2114 установлена новая приборная панель (так называемая «европанель»), регулируемая рулевая колонка, рулевое колесо из «десятого» семейства, отопитель новой конструкции. Когда заднее сиденье сложено, автомобиль трансформируется в грузопассажирский автомобиль, похожий на универсал. Автомобиль оснащен электростеклоподъемниками, тонированными стеклами, противотуманными фарами, подогревом сидений, центральным замком дверей и легкосплавными дисками.

Первые экземпляры ВАЗ 2114 были собраны на заводском конвейере в 2000 году, в 2001 году собрана опытная партия — 50 машин.Серийное производство автомобиля началось в 2003 году.

Аэродинамика ВАЗ-2114 аналогична ВАЗ-2115, у которого немного уменьшился Сх, уменьшилась подъемная сила и заметно улучшилось ее распределение по осям. Коэффициент аэродинамического сопротивления Cx обновленного хэтчбека снизился незначительно — 0,45 против 0,46 у обычной «девятки». Но кардинально изменился баланс подъемных сил: общая подъемная сила немного увеличилась, но теперь распределяется по осям равномерно.А это обещает более сбалансированное поведение автомобиля на высокой скорости.

На автомобиль установлен инжекторный двигатель объемом 1,5 л. (ВАЗ-2111) с распределенным впрыском топлива, улучшающим динамические свойства и повышающим топливную экономичность.

С 2007 года на автомобиль устанавливается новый двигатель объемом 1,6 л (ВАЗ-11183) экологического класса Евро-3, модель получает индекс ВАЗ-21144. Отличительные особенности от старого двигателя — катализатор не находится под снизу, но возле двигателя на кожух двигателя ставится пластиковая декоративная, вместо алюминиевой ствольной коробки установлена пластиковая.Помимо нового двигателя автомобиль получает новую приборную панель (верхняя часть идет без бардачка, что увеличивает прочность и снижает возникновение посторонних шумов), новую панель приборов с функцией бортового компьютера (показывает температуру за бортом, напряжение в бортовой сети, текущее время и другие параметры).

Выпускается в 2-х комплектациях — «Стандарт» или «Люкс». Внешне «люксовые» версии отличаются от «стандартных» только противотуманными фарами и колпаками колес.В интерьере — подголовники заднего дивана. К тому же сиденья и двери имеют более приятную (но при этом маркую) обивку, а вместо заглушки на центральной консоли установлен маршрутный компьютер, который фиксирует расход топлива, время в пути и среднюю скорость.

Модификации ВАЗ-2114

ВАЗ-2114 — Выпускается с 2003 г. Двигатель ВАЗ-2111 1499сс
ВАЗ-21144 — Выпускается с 2007 года. Двигатель 1596 куб.см

Технические характеристики ВАЗ-2114

	ВАЗ-2114	ВАЗ-21144
Тип корпуса
Кол-во дверей
Мест
Объем багажника, дм3
Габаритные размеры, мм:
длина
ширина
высота
Собственная масса, кг
Колесная база, мм
Колея передних колес
Колея задних колес
Колеса рабочие	передняя
Дорожный просвет до низа
Зазор до картера сцепления
ВАЗ 2114 двигатель
рабочий объем, куб. См
количество клапанов
Максимальная мощность, кВт (при об / мин)
Максимальная мощность, ч.п.
Максимальный крутящий момент, Нм (об / мин)
система питания	Распределительный впрыск
иммобилайзер
Адсорбер, нейтрализатор
КП
Количество ступеней редуктора
Передаточное число:
I
II
III
IV
В
обратный
Передаточное число главной передачи
Максимальная скорость, км / ч
разгон до 100 км / ч, с
Расход топлива, л / 100 км:
Расход топлива при 90 км / ч
Расход топлива при 120 км / ч
городской расход топлива
Марка топлива
Емкость топливного бака, л
Тормоза передние	диск
Задние тормоза	барабан
Тормозной путь с грузом от 80 км / ч
Привод стояночного тормоза	кабель
Привод сцепления	кабель
Передняя подвеска	мкФерсон
Задняя подвеска	рычание продольное.
Рулевое управление	травмобезопасный, реечный, без усилителя
Наименьший радиус поворота
Максимальный подъем без ускорения
Шины ВАЗ 2114	165 / 70R13-79, 175 / 70R13-80
Руль
Панель приборов
Комбинация приборов
Коврики	оборванный
Обогрев заднего стекла
Электростеклоподъемники перед.дв.
Электрозамок дверных замков
Вентилятор охлаждения

ВАЗ 2114, выпущенный опытной партией в пятьдесят экземпляров в 2001 году, был поставлен на конвейер и стал доступен рядовому автомобилисту в 2003 году. Создан на базе старого ВАЗ 2109, по сравнению с ним четырнадцатого. модель получила коренное обновление.

Дизайн стал более современным и приятным, бамперы выкрашены в цвет кузова, появились молдинги и обтекатели порогов.Также изменилась отделка салона, регулируемая рулевая колонка, евро-панель приборов, руль от ВАЗ 2110 и новая система обогрева.

Но самое главное это двигатели. Начиная с ВАЗ 2114, впуск карбюратора вошел в историю, его окончательно заменили на инжектор с многоточечным впрыском топлива. Это позволило добиться большей эффективности и одновременно улучшить динамические характеристики.

Также на машине есть много дополнительных опций, которые ранее были недоступны.Такие как: тонированные стекла, электрические стеклоподъемники, подогрев сидений, противотуманные фары, литые диски и центральный замок.

ВАЗ 2114 выпускался в двух комплектациях:

Люкс.
Стандарт.

В люксовой версии с завода предустановлены противотуманные фары, колпаки на колеса, подголовники для задних пассажиров, измененная обивка дверей и обивки дверей. Главным достоинством топовой комплектации был бортовой компьютер, который мог фиксировать расход топлива, среднюю скорость, время в пути и другие интересные параметры.

В 2007 году модель ВАЗ 2114 получила рестайлинг, новый двигатель и индекс 21144. С этим двигателем внутреннего сгорания автомобиль стал соответствовать экологическому классу ЕВРО-3. Появилась пластиковая декоративная крышка, алюминиевый ресивер заменили на пластиковый, а катализатор перенесли ближе к двигателю. Кроме того, произошли небольшие изменения внутри автомобиля.

Обновили торпеду, пропал верхний бардачок, в приборную панель интегрировали бортовой компьютер, показывающий напряжение в бортовой сети, температуру наружного воздуха, время и прочее.

Характеристики ВАЗ 2114

С завода на автомобиль ВАЗ 2114 заявлены следующие эксплуатационные характеристики:

количество мест: 5;
Рекомендуемое топливо: АИ-95;
максимальная скорость: 165 километров в час;
Расход топлива: 8,9 л на 100 км по городу;
Время разгона до 100 километров в час: 13 секунд;
Объем бензобака: 43 л;
iCE Расположение: спереди, поперечное;
вес: 970 килограмм;
Топливная система: многоточечный впрыск;
объем багажника: 427 литров;
привод: Передний.

Технические характеристики ВАЗ 2114
Тип кузова	хэтчбек
Кол-во дверей	5
Мест	5
Объем багажника, дм 3	330/600
Габаритные размеры, мм:
длина	4122
ширина	1650
высота	1402
Собственная масса, кг	970
425
Колесная база, мм	2460
Колея передних колес	1400
Колея задних колес	1370
Колеса рабочие	передние
Дорожный просвет до днища	170
Зазор до картера сцепления	160
Двигатель ВАЗ 2114	2111
рабочий объем, куб. См	1499
количество клапанов	8
Максимальная мощность, кВт (при об / мин)	57,2 (5400)
Максимальная мощность, ч.п.	77,8
Максимальный крутящий момент, Нм (об / мин)	115,7 (3000)
система подачи	распределительный впрыск
иммобилайзер	+
адсорбер, нейтрализатор	—
КП
Количество ступеней редуктора	5
Передаточное число:
I	3,636
II	1,95
III	1,357
IV	0,941
В	0,784
реверс	3,53
Передаточное число главной передачи	3,7
Максимальная скорость, км / ч	158
разгон до 100 км / ч, с	13,2
Расход топлива, л / 100 км:
расход топлива при 90 км / ч	5,7
расход топлива при 120 км / ч	7,8
городской расход топлива	8,9
Емкость топливного бака, л	43
Тормоза передние	диск
Тормоза задние	барабан
Тормозной путь с грузом от 80 км / ч	38
Привод стояночного тормоза	кабель
Привод сцепления	трос
Подвеска передняя	mcPherson
Задняя подвеска	рычание продольное.
Рулевое управление	Рейка и шестерня
Наименьший радиус поворота	5,2
Максимальный подъем без ускорения	34
Шины ВАЗ 2114	165 / 70R13 175 / 70R13
Рулевое колесо	2110
Панель приборов	2114
Комбинация приборов	2115
Коврики	рваные
Обогрев заднего стекла	+
Электростеклоподъемники перед.дв.	+
Электрозамок замков дверей	+
Вентилятор охлаждения	электрический
Бортовая система управления	+
Бортовой компьютер	—
Бамперы	оригинальные
Очиститель фар	—
Плафон индивидуального освещения	+
Противотуманные фары	+
Наружные зеркала заднего вида	левое и правое
Зеркала антибликовые	—
Зеркала с электроприводом *	—
Подогрев передних сидений	+ **
Обивка сиденья	твид с карманом.
Набивка сиденья от разрастается. волокно	+
Обшивка потолка	цельнолитая
Обшивка двери	цельногнутая
Обивка багажника	+
Солнцезащитный козырек с зеркалом	—
Подголовники задних сидений	+
Коврик багажника пластиковый	—
пер. ремни безопасности с сигнализацией	—
Молдинги двери	+
Обтекатели	+
Колпаки колес	+
Спойлер на багажник со стоп-сигналом	+
Тонированные стекла	—
Краска металлик	+
Уровень шума в салоне ВАЗ 2114
при скорости 100 км / ч, дБ / А	74
Стандарты токсичности	R 83

Благодаря своим техническим характеристикам и внешнему виду автомобиль ВАЗ 2114 завоевал большую популярность у людей разного возраста.Взрослые оценили большой багажник, складывающиеся сиденья и низкий расход топлива. И молодые люди покупали его за хорошую динамику и более современный дизайн, как внешний, так и внутренний.

Габариты ВАЗ 2114 соответствуют международному классу Б.

В сухих цифрах они выглядят так:

Длина машины: 4100 мм.
Высота станка: 1415 мм.
Ширина станка: 1620 мм.
База: 2460 мм.
Дорожный просвет: 165 мм.
Колея задняя: 1370 мм.

Модели с индексом 211440-24, выпущенные в 2007 году, и 211440-26, появившиеся на конвейерах в 2010 году, немного изменили размеры 2114:

Длина станка: 4122 мм.
Высота станка: 1402 мм.
Ширина станка: 1650 мм.

Отличия связаны с рестайлингом бамперов, зеркал заднего вида, а также небольшими доработками подвески автомобиля.

Кому-то хочется увеличить клиренс ВАЗ 2114, тогда машина получит большую проходимость и городские преграды будет легче преодолевать.Но увеличение клиренса отрицательно сказывается на расположении центра масс автомобиля; в поворотах он станет более креном и вообще потеряет управляемость. Каждый выбирает, что для него важнее.

Печка ваз 2114 сильно дует в ноги

Отечественный автопром полон «автомобильных болезней», но стоит узнать, как избавиться от этих «болезней», когда дела станут немного лучше. В основном это какие-то мелочи, из которых складывается все представление об автомобиле в целом.

Именно так: наиболее типичное заболевание ВАЗ-2114 — печка, которая еще и останавливает лобовое стекло. И в первую очередь владельцы ВАЗ-2114 ищут повод под капотом (закрывают радиатор, «прикрывают» двигатель своей дедовской толстовкой, меняют термостат, даже ищут решение проблемы холодный воздух от печки для замены теплоносителя), а причина может быть совсем в другом месте.

Диагностика

Самое главное в ремонте — это правильно проведенная диагностика, выявившая первопричину неисправности.Начнем с моторного отсека. Проверить уровень охлаждающей жидкости. Запускаем двигатель и прогреваем до рабочей температуры. Если двигатель нагревается и патрубок к термостату теплый, а после — холодный, это значит, что термостат исправен и проблема не в системе охлаждения двигателя, а в.

Причина № 1

Трос управления ослаблен или соскользнул.

Решение

Снимите боковую панель со стороны водителя.
Сверху находится рычаг управления заслонкой. Трос идет от рычага управления на центральной консоли (холодный — горячий).
Осмотрите сам трос и рычаг управления заслонкой.
Если все целое, то он просто протянул.
Открутите кронштейн троса и снимите его с рычага.
Возьмите проушину кабеля плоскогубцами и поверните по часовой стрелке, чтобы сделать кабель короче.
Собираем все в обратном порядке.
Не собирая боковую панель, проверяем.

В большинстве случаев причина неисправности именно в кабеле, если проблема не решена и дальше разбираемся.

Номер причины 2

Воздуховоды и заслонки плохо собраны, между стыками имеются зазоры. Сами воздуховоды могут сильно ломаться в местах изгибов и не пропускать воздух, тогда теплый воздух просто дует только из центральных дефлекторов и нагревает саму панель внутри.

Решение

Осмотрите воздуховоды.При наличии трещин и перегибов воздуховод лучше заменить на новый.
самоклеящийся поролон.

Что делать, если поступает холодный воздух печки 2114? Этот вопрос часто возникает у автомобилистов. Все детали в любом автомобиле выполняют особую функцию, специально предназначенную для него, и когда что-то приходит в негодность, автовладелец должен выяснить, что стало причиной поломки.

Что делать, если в печке ВАЗ 2114 холодный воздух?

Холодный воздух печки 2114 создает много проблем.ВАЗ — любимый многими автомобиль, но и с ним часто бывают проблемы.

Задача печки в салоне любого автомобиля — создать теплый климат. Автомобильная печка — устройство не очень сложное, а тепло отводит двигатель. Насос направляет антифриз по системам отопления и охлаждения, антифриз в горячем состоянии поступает в радиатор печи, а вентилятор в это время пропускает уже нагретый воздух. Поэтому в салоне становится тепло. Затем антифриз возвращается в двигатель.

Если в ВАЗ 2114 печка при включенном режиме подает холодный воздух, необходим срочный осмотр всей машины, иначе, казалось бы, небольшая поломка может привести к серьезному ремонту.

Чаще всего причина кроется в прокладке головки блока цилиндров.

Если проткнули, то даже на глаз можно определить так ли это. Это станет ясно, если убедиться, что в расширительном бачке:

пузырьков воздуха;
поступает избыточное количество антифриза, а оно не уменьшается (это причина мгновенного нагрева двигателя даже на холостом ходу).

Отверстие под прокладку указывает на то, что термостат необходимо проверить, и есть вероятность нарушения работы большого охлаждающего контура.

Чаще всего ломается прокладка, пригорает на месте между цилиндром и охлаждением, затем:

антифриз может попасть в камеру;
газов в систему охлаждения.

Если дует остывший воздух, есть опасение, что во время движения шланги системы отопления не выдержат нагрузки. При перегреве двигателя они лопаются, а за ними и прокладка ГБЦ.

Неисправность насоса также может привести к тому, что в печь будет подаваться воздух далеко не теплый.Но это не опасно. Такая поломка влечет за собой неисправность ГБЦ.

Из-за этого двигатель может перегреться настолько, что двигатель не выдержит, и ему грозит капитальный ремонт.

Пыльные и грязные дороги дополняют поломки автомобилей. В первую очередь страдает радиатор. Он может быть частично или даже полностью заблокирован от попадания дорожной пыли. Воздух, который по всем правилам должен проходить через решетку, в этом случае будет искать себе пути получше и обдувать края радиатора, а печка, соответственно, не порадует водителя теплым воздухом.

Как починить печку, если дует холодный воздух?

Образовавшийся воздух в самой печке вряд ли исчезнет — в радиаторе узкие трубки, а антифриз не имеет такого давления, чтобы устранить образовавшееся застревание.

Сделать это можно следующим образом:

прогреть двигатель, но только до такой степени, чтобы можно было вручную произвести ремонтные работы, не обжигая руки — можно получить серьезные травмы;
ослабьте хомут, расположенный на шланге, подключенном к плите;
аккуратно извлеките его из трубки, но только до появления небольшого зазора, позволяющего избавиться от образовавшейся пробки.

Неисправный смеситель тоже может мешать нагреву. Причина в том, что его давно пора было заменить, потому что он сломался или забился. Чтобы точно понять, в чем причина — в салон поступает холодный воздух вместо теплого — проверьте наливной шланг: он идет от радиатора печки.

В случае неисправности он нагревается, а выход остается холодным. Если кран не открывается вручную, необходимо установить новый.

Если выяснится, что заслонка все еще в полном порядке, есть риск, что радиатор забит накипью.Это говорит о том, что его придется заменить.

Если кран не открывается, это означает, что есть вероятность, что есть проблема с тросовым приводом, так как работа крана зависит от этого типа привода. Ослабленный кабель, который со временем удлиняется, изнашивается, не позволит крану открыться даже в «открытом» положении, либо он откроется лишь слегка.

Следует проверить, как работает радиатор, прогревая двигатель, но вентилятор включать не нужно.При этом необходимо проверять температуру шлангов.

Разобравшись, как работает печка, можно понять причины ее поломки, но для ее устранения потребуется время и определенные навыки, так как сама печка расположена за передней панелью салона. Это значит, что хоть частично, но разборки не избежать.

ВАЗ-2115 — это обновленная версия более ранних G8, Nine и ВАЗ-21099. Трех- и пятидверные хэтчбеки ВАЗ-2113 и ВАЗ-2114 имеют одинаковые характеристики.Устройство отопителя салона в этих автомобилях одинаковое, поэтому если вы являетесь владельцем одной из этих моделей, то данная статья должна быть вам интересна.

Устройство отопителя салона ВАЗ-2115

Устройство печи здесь стандартное:

вентилятор — направляет поток воздуха;
— он поступает нагретым от двигателя для охлаждения, а выделяемое при этом тепло направляется в салон автомобиля;
кран отопителя — при включении печки открывается кран и тосол начинает стекать в радиатор печки;
— служат для регулировки подачи воздуха, а также обогрева ног и лобового стекла;
— служит для создания дополнительного сопротивления, чтобы можно было выбрать режим работы печи.

Немаловажную роль также играет термостат и мотор печки, который заставляет вращаться вентилятор. Если термостат заедает, то жидкость будет циркулировать только по малому или большому контуру системы охлаждения двигателя (а к нему относится отопитель салона), соответственно, не успеет остыть и мотор перегреется. Если мотор печки сломается, лопасти вентилятора перестанут вращаться и теплый воздух не будет выходить из воздуховодов.

Система довольно проста и ранее использовалась на многих автомобилях, но со временем начинаются различные перебои в работе.Поломка приводит к тому, что в салоне очень холодно, на стекло не подается горячий воздух и оно запотевает, или мерзнут ноги, потому что нет обдува и так далее.

Не дует печка — в чем причина?

Если перестала работать печка, то причин, на самом деле, может быть много:

прогорала прокладка ГБЦ и резко упал уровень антифриза — примите срочные меры, иначе двигатель может перегреться;
заклинило термостат — охлаждающая жидкость очень быстро циркулирует в малом контуре и не успевает остыть;
забит радиатор отопителя — в этом случае воздух в салон попадает с трудом;
мотор не работает;
образовалась воздушная пробка — после выключения двигателя в системе накапливается воздух и попадает в радиатор охлаждения, а после нового запуска двигателя насос радиатора начинает закачивать этот воздух в радиатор отопителя;
кран отопителя открывается не до конца — он может засориться или отсоединился тросик;
насос радиатора не создает в системе достаточного давления, поэтому воздух либо вообще не попадает в кабину, либо попадает, но с очень низкой интенсивностью.

Так же может сказаться проблема выхода из строя тяги, открывающей заслонки для обдува лобового стекла или ног. И еще одна очень частая проблема — заслонка работает некорректно, перекрывая поток холодного воздуха извне — в этом случае нужно отрегулировать трос, контролирующий ее движение.

Признаки неисправности

Если поговорить с владельцами автомобилей этого семейства — ВАЗ-2109-21099 и 2113-2115 — то от них можно услышать много лестных слов о тех рабочих, которые собирали систему отопления и эту самую Ладу Самара на заводе в Тольятти. .

Итак, если вы недавно купили такую машинку, включили печку и чувствуете, что из центральной консоли идет горячий воздух, а с боковых, нижнего и верхнего дефлекторов он еле теплый, значит, воздуховоды и заслонки плохо собраны и есть между стыками трещины, теплый воздух просто дует только из центрального выхода, а саму панель изнутри нагревает.

Честно говоря, у нас тоже когда-то была такая проблема. Пришлось буквально разобрать переднюю панель и отрегулировать тягу дроссельной заслонки.Заслонка GOR / HOL закрывается не полностью, поэтому теплый воздух рассеивается под панелью. Кроме того, воздух может не дуть прямо на лобовое стекло, поэтому нужно долго ждать, пока он оттает. Проблема опять в амортизаторах.

Существует ряд симптомов, указывающих на конкретную проблему:

дует холодный воздух на холостом ходу — не работает помпа или забит радиатор печки;
холодные форсунки — если форсунки радиатора системы охлаждения холодные (нижние), это говорит о заклинивании термостата и циркуляции антифриза по замкнутому контуру.Также это может указывать на то, что кран отопителя не полностью открывается или забит;
Из боковых дефлекторов дует холодный воздух — регулировка заслонок и тяги. Некоторые водители советуют выбирать от иномарки вентилятор более производительный.

Отопление салона Лада Самара — частая проблема владельцев. Не забывайте, что в машине все подключено, поэтому следите за уровнем антифриза, время от времени продувайте радиаторы — как это сделать на сайте.

ВАЗ-2114 — второе поколение легендарной Lada Samara.Автомобиль получил новый вид, но не избавился от старых проблем. В частности, это штатные неисправности отопителя салона. Часто бывает, что на ВАЗ-2114 по бокам и на лобовом стекле. Естественно, с этой проблемой нужно срочно заняться до наступления первых холодов. Итак, давайте разберемся, почему печка дует холодным воздухом на ВАЗ-2114 и как решить эту проблему.

Термостат

Это своего рода клапан, который заставляет охлаждающую жидкость двигаться по большому или малому кругу.Служит для быстрого прогрева двигателя. Но также эта деталь связана с отопителем салона. Пока термостат не откроется на «большой круг», плита будет холодной. Эта проблема наблюдается не только на холостом ходу. На ВАЗ-2114 печка дует холодным воздухом из-за ненагретой охлаждающей жидкости. Вместе с этим страдает сам мотор, так как он не в своем температурном режиме. Самый оптимальный показатель — 80-90 градусов. Если меньше, то элемент открывается раньше времени или вообще заклинило. В последнем случае он подлежит только замене.Благо новый термостат в Самаре стоит недорого — около 300 рублей.

Системный воздух

Это вторая причина, по которой печка дует холодным воздухом на ВАЗ-2114. Также из-за этой проблемы может перегреться сам мотор. Откуда воздух может попасть в систему? Причина — несанкционированная «утечка», которая может произойти при проведении ремонтных работ в системе. Так вот, очень часто при замене того же термостата или крана плиты воздух попадает. Как проверить его наличие в системе? В первую очередь обратите внимание на датчик температуры.Но не всегда дает точный результат. Машинка может работать в штатном режиме, но при этом в радиаторе печки будет воздух. Как это определить? Достаточно прикоснуться к резиновым трубкам, идущим к теплообменнику. На ВАЗ-2114 они справа, с пассажирской стороны. Всего в системе печки две насадки.

Если при их сжатии чувствуется воздух, то его необходимо удалить.

Как очистить систему от пробки?

Решение проблемы довольно простое.Вам следует заехать на холм перед машиной. Чем больше степень подъема, тем лучше. Далее на работающем моторе откручиваем пробку от расширительного бачка и ждем, пока из системы выйдет весь воздух. По законам физики воздух легче жидкости и имеет тенденцию подниматься вверх. Так что мы создадим для этого самые благоприятные условия. Достаточно трех-пяти минут работы двигателя, чтобы полностью вынуть пробку из системы. Периодически необходимо подавать газ до 2-3 тысяч оборотов, чтобы создать большее давление для охлаждающей жидкости (чем сильнее вращается коленчатый вал, тем чаще вращается насос).Также рекомендуется сжимать и разжимать воздухозаборник — так мы ускорим процесс выхода кислорода наружу. Но будьте осторожны — температура может достигать 90 градусов. Из соображений безопасности надевайте перчатки.

Демпфер

Это еще одна причина, по которой на ВАЗ-2114 печка дует холодным воздухом в ноги и не только. Демпфер может ослабнуть по нескольким причинам. Значит, может отлететь рычаг управления или отслоиться пена. В последнем случае нужно наклеить новый. Желательно на качественном клее.

На ВАЗ-2114 печка обдувает бока холодным воздухом

Фото боковых створок можно увидеть ниже.

Владельцы автомобилей ВАЗ-2114 часто сталкиваются с подобной проблемой: теплый воздух уходит к окну и ногам, а холодный — по бокам. Какова причина? Причина — непродуманное расположение корпуса печки. Эта проблема наблюдалась даже у советских «восьмерок». Итак, патрубки боковых воздуховодов расположены ниже самой заслонки. И как только последняя открывается, в заслонку сразу попадает холодный воздух.

Тросик управления боковым воздушным потоком находится у ног водителя с левой стороны. Если печка дует холодным воздухом по бокам ВАЗ-2114, следует подтянуть трос. Это можно сделать двумя способами:

Плоскогубцами, не разбирая заслонку. Подойдя к проблемному месту, прижимаем элемент на несколько десятков градусов.
С помощью плоскогубцев. Это более эффективный вариант. Для этого снимите туловище с рычага заслонки и немного подтяните.Для удобства рекомендуется частично разобрать консоль. Таким образом, вы можете контролировать герметичность ставен на месте.

Рычаг

Если печка дует холодным воздухом на ВАЗ-2114 даже после затяжки троса, стоит проверить состояние самого рычага, открывающего заслонку. Несмотря на толщину металла, он может треснуть. В этом случае демпфер клинья в одном месте. Обычно она слегка приоткрыта. В результате воздух оттуда дует совсем другой температуры.Выход из ситуации — покупка нового рычага.

Но часто он продается в комплекте с дефлектором. После его замены печка работает как положено. Горячий воздух дует со всех сторон — к ногам, к лобовому стеклу, к центру и бокам. Меньше всего коробит сам демпфер. Причин ее деформации (банальное использование печи на пределе ее возможностей) немного, но исключать эту проблему из списка не стоит.

Вывод

Итак, мы выяснили, по каким причинам печка дует холодным воздухом на ВАЗ-2114.Как видите, проблемы могут быть разными. Но прежде чем покупать новые запчасти, нужно точно определить суть проблемы. Возможно, виной всему скопление воздуха. В случае кабеля нет необходимости полностью менять его. Вышеупомянутый способ восстановить его функциональность с помощью простого подъемника. Но неважно, в чем причина, в любом случае ее можно решить своими руками с минимальными затратами.

Добрый день.
Действительно, проблема либо в насосе, либо в системе есть воздушная пробка.Думаю, что скорее всего проблема связана с перегрузкой воздуха.
Первым делом снимаем пластиковую накладку на двигателе — откручиваем крышку на двигателе для заливки масла, а затем вытаскиваем накладку целиком. Он установлен на резиновых уплотнениях. Сняв этот пластиковый экран, прикручиваем масляную крышку обратно во избежание попадания грязи в картер двигателя.
Находим патрубки подогрева дроссельного узла (их 2) (см. Рисунок ниже). Снимаем любую трубку.
Далее откручиваем крышку расширительного бачка (бачка охлаждающей жидкости) бачка, а горлышко бачка накрываем чистой тряпкой.
Начинаем дуть в емкость с жидкостью. Дуем до тех пор, пока из шланга не выйдет весь воздух и не потечет антифриз.
Быстро ставим трубку на место и стягиваем хомутом, чтобы туда не попал воздух.
(Стоит отметить, что в зависимости от снятой трубки антифриз может вытекать как из трубки, так и из штуцера, из которого трубка была снята)

Второй способ удаления воздуха из системы охлаждения:
Прогреваем двигатель до рабочей температуры.
Прогреваясь, заглушаем двигатель.
Пробку расширительного бачка НЕ нужно откручивать.
Как и в первом способе откручиваем хомут патрубка охлаждающей жидкости на дроссельном узле.
Сняв патрубок подогрева дроссельного узла, выпустите воздух, а после того, как антифриз начнет вытекать, немедленно наденьте штуцер и закрепите его хомутом.
Но будьте осторожны и осторожны! Не забываем, что температура охлаждающей жидкости примерно 90 градусов.

Существует также более простой, но менее эффективный способ устранения скопления воздуха:
1) Мы заезжаем на крутой холм, чтобы крышка радиатора стала наивысшей точкой системы охлаждения.
2) Откручиваем пробки расширительного бачка и пробку радиатора.
3) Дать машине прогреться до рабочей температуры
4) Потом несколько раз продували газом и параллельно заливаем охлаждающую жидкость в ствол.
Делаем, пока пузыри не перестанут появляться.

Сумы, LADA (ВАЗ) Приора

Здравствуйте!
Помимо повреждения крана нагревателя и воздушной пробки, термостат и водяной насос могут работать неправильно.
При замене расширительного бачка не будет большой потери антифриза (если не слить полностью), следовательно, возникновение воздушной пробки маловероятно …
А может быть, кран клапана отопителя просто неисправен …

Мытищи, LADA (ВАЗ) 2120

Россия, фитинги герметичные.
Воронежская область, LADA (ВАЗ) 2114
Здравствуйте!
Конструкция каменки такова, что температура воздуха регулируется заслонкой и краном через сложный механизм рычагов и тросов.
Бывает, что створка не открывается полностью, тогда нужно перегибать кабель как на видео https://youtu.be/5CfVik72QVg
Радиатор отопителя нужно устанавливать трубами вверх.
В расширительном бачке вашего автомобиля должно быть 2 патрубка — верхний тонкий под паропроводом (3), а нижний толстый под шлангом антифриза (4). Если они залиты водой, очистите (просверлите) их дрелью.
Проверить ход заслонки нагревателя, работу крана нагревателя и термостата, уровень антифриза, и, если нагреватель не работает, заменить радиатор.Лучше на новом образце (с паропроводом) вместе с расширительным бачком.
Мытищи, LADA (ВАЗ) 2120

ВАЗ (Lada) 2114 2114 • 1.5 i (79 Hp) технические характеристики и расход топлива — AutoData24.com

Марка	ВАЗ
Модель	2114
Поколение	2114
Двигатель	1.5 i (79 л.с.)
Двери	5
Мощность	79 HPW
Максимальная скорость	165 км / ч
Разгон с места до 100 кмч	13 сек
Объем топливного бака	43 литров
Год выпуска	2001 г. год
Год остановки производства
Тип купе	Хэтчбек
Количество мест	5
Длина	4100 ММ
Ширина	1620 ММ
Высота	1415 ММ
Колесная база	2460 ММ
Колея передняя	1400 ММ
Колея задняя	1370
Клиренс
Расход топлива (эконом) в городе	8.9 Литров / 100 км
Расход топлива (эконом) в загородном доме
Расход топлива (экономичный) — комбинированный
Масса	970 кг.
Максимальный вес
Максимальный объем багажа
Минимальный объем багажа	427 литров
Стандарт выбросов
