Топливный насос распределительного типа
Категория:
Тракторы-2
Публикация:
Топливный насос распределительного типа
Читать далее:
Топливный насос распределительного типа
В многоплунжерном топливном насосе каждая насосная секция обслуживает один цилиндр двигателя. Следовательно, такой топливный насос имеет столько секций, сколько цилиндров в обслуживаемом им двигателе. Поскольку цилиндры двигателя должны работать одинаково, все насосные секции многоплунжерного топливного насоса должны быть отрегулированы на одни и те же параметры.
В процессе эксплуатации двигателя регулировки отдельных насосных секций нарушаются, что приводит к несогласованности в работе цилиндров, снижает эффективность работы двигателя и требует сложной и точной регулировки топливного насоса.

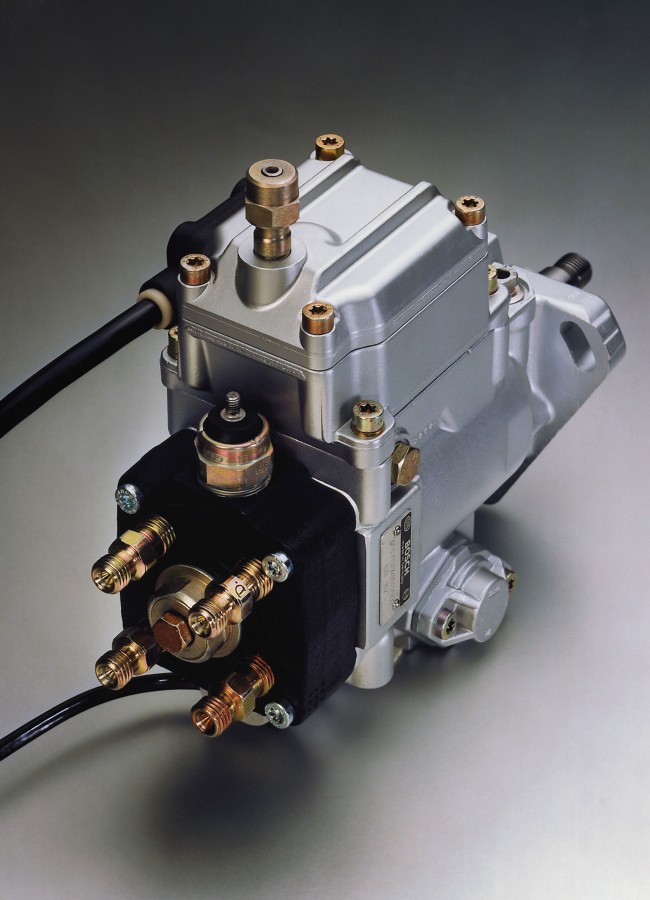

На современных дизелях применяют топливные насосы распределительного типа, отличающиеся простотой конструкции и регулировок.
