Модуль зажигания ВАЗ 2115, описание и его неисправности

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Если попробовать объяснить простыми словами, модуль зажигания ВАЗ 2115, ВАЗ 2114, да и других моделей ВАЗ 2109 и 2110-это усовершенствованное приспособление микропроцессорных систем, которые генерируют ток высокого напряжения и передачи его в последующем на свечи зажигания.

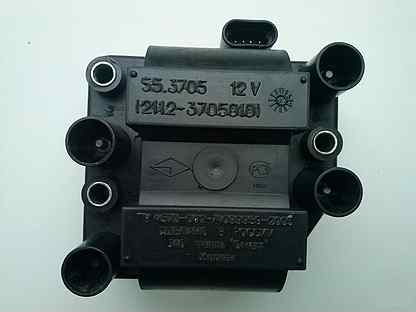

Модуль зажигания ВАЗ 2115

Электропитание его происходит от системы электрической сети автомобиля с номинальным напряжением 12 вольт, отрицательный полюс которой прикреплен прямо к корпусу.

Модуль зажигания ВАЗ 2115, описание и неисправности

Задача модуля – формирование импульсов с высоким напряжением на искровых свечах двигателя. На одну свечу в результате сжатия воздушно-топливной смеси подается рабочая искра, а на вторую — холостая /такт выпуска/.

«Рабочая» свеча подсоединена к первому и четвертому цилиндрам двигателя, а «холостая» — ко второму и третьему.

Благодаря такому соединению полученная искра синхронно проскакивает в цилиндрах автомобиля.

Из чего состоит модуль или так сказать состав аппарата – два электронных блока управления, два высоковольтных трансформатора, четыре выхода для высоковольтных проводов и небольшой корпус из пластика. Вес прибора не более 1,32 кг, габариты 110×117х70 мм.

Соединение модуля со свечами оформлено посредством высоковольтных проводов, которые обеспечивают подачу искры на свечи.

Управление осуществляется с помощью контроллера, обрабатывающего все данные по работе автомобиля, считывая информацию с датчиков, и устанавливающего последовательность, по которой в модуле срабатывают катушки зажигания.

Чтобы была высокая точность управлением зажиганием, контроллер использует информацию о скорости вращения коленчатого вала; о нагрузке на движка /расход воздуха/; о температуре жидкости, которая используется для охлаждения мотора вашего железного коня; о положении коленчатого вала и наличии детонации.

Модуль зажигания сохраняет свою работоспособность при температуре воздуха от -40 градусов по Цельсию до + 130.

При неисправности приспособление не поддается разборке и ремонту. Такой модуль подлежит замене, которую несложно сделать собственными силами, не привлекая специалистов.

Возможные неисправности модуля зажигания:

• Уменьшение мощности;
• Нестабильная работа двигателя при ускорении;
• Не работают парные /1-4 и 2-3/ цилиндры;
• Прерывистый холостой ход.

При обнаружении таких неисправностей, надо предварительно проверить надежность подсоединения высоковольтных проводов и исправность свечей зажигания.

При включенном двигателе проверку надо проводить, соблюдая технику безопасности: работать или в резиновых перчатках, или рукоятки пассатижей должны быть изолированы.

Если все работает нормально, то следует заменить модуль зажигания. Он находится под капотом машины и его местоположение легко найти по утолщенным высоковольтным проводам.

Понадобятся инструменты: торцовый ключ на «10» /головка/, гаечные ключи на «13» и «17», шестигранник.

Порядок изъятия неисправного модуля зажигания:

1. Отключить отрицательную клемму от аккумуляторной батареи;
2. Вытащить колодку проводов с модуля зажигания;
3. Отсоединить высоковольтные провода;
4. Открутить крепления к двигателю;
5. Вытащить модуль зажигания, отвернув его от держателя шестигранником.

Для того чтобы поставить новый модуль зажигания, надо сначала вставить провода высокого напряжения, руководствуясь подсказками на корпусе модуля.

На клеммах самих проводов также есть обозначения номеров цилиндров двигателя. Затем следует провести описанные действия строго в обратном порядке. Запустив двигатель, необходимо проверить правильность установки модуля зажигания.

Владельцы автомобилей ВАЗ 2109 – 2115, которые не могут самостоятельно следить за техническим состоянием своих машин, конечно же могут обслуживаться в СТО, где им предложат диагностику и качественный ремонт двигателя автомобиля.

Здесь как говорится каждому свое.

Как проверить модуль зажигания — диагностика и замена

Модуль зажигания – это один из основных элементов системы воспламенения горючей смеси в цилиндрах. Он отвечает за высоковольтное напряжение, создающее искру на свечах. Устройство системы старта двигателя имеет несколько видов, каждый производитель представляет свою оригинальную систему. При этом принцип работы и основные составляющие элементы не изменяются. Система зажигания должна обеспечивать надёжное и качественное воспламенение воздушно-топливной смеси строго в конкретное время, которое определяется предварительной настройкой. Отклонения от заводских параметров имеет ряд негативных последствий вплоть до выхода из строя силового агрегата.

Как уже писалось выше, модуль зажигания является основным элементом всей системы. Эта деталь конструктивно  состоит из ключей, коммутатора и двух катушек. Блок управления посылает на модуль низковольтные управляющие сигналы. Конец сигнала определяется началом искрового разряда, длительность которого зависит от степени заряда катушки и определяется общим значением напряжения бортовой сети. Сегодня на рынке представлена масса разнообразных модифицированных моделей. В их число входят блочные и раздельные модули. Первые имеют одну катушку, рассчитанную на зажигание одной свечи. Вторые могут иметь несколько катушек, для работы со всеми цилиндрами одновременно. Ниже мы рассмотрим, как проверить модуль зажигания, определим основные причины возникновения неисправности, а также укажем методы устранения поломок.

Неисправности модуля зажигания

В принципе модуль зажигания является достаточно надёжным и прочным устройством, но, как и любой другой механизм, он может выйти из строя. В перечне всевозможных причин поломки две из них являются наиболее распространёнными и диагностируются практически в 90% всех случаев.

• Использование несоответствующих компонентов. Высоковольтные провода играют немалую роль в работоспособности системы. Их нужно подбирать в соответствии с параметрами модуля. Слишком низкое или повышенно сопротивление способно пережечь контакты и создать сбой в работе. Свечи также способны вывести из строя данный узел системы зажигания. Чрезмерно большой искровой заряд может привести к разрыву катушки, а такую неисправность уже нельзя будет починить. Единственное решение в этом случае, это замена всего модуля. Когда свеча или высоковольтный провод повреждён, напряжение будет возрастать, что в конечном итоге приведёт к деформации или разрушению изоляционного корпуса.

• Бракованные детали или некачественная сборка. К сожалению, такая проблема довольно часто распространена среди отечественных деталей. Чтобы избежать покупки бракованной продукции, которая по истечении определённого времени выведет из строя и другие элементы системы, нужно не экономить на таких важных узлах, а приобретать запчасти только у проверенных поставщиков. Как показывает практика, профессиональный подбор соответствующих компонентов и регулярная диагностика позволяют не беспокоиться о работоспособности модуля в целом.

Диагностика модуля зажигания

Перед тем как подвергнуть модуль зажигания ВАЗ-2110 непосредственной диагностике, специалисты рекомендуют сначала проверить колодку проводов, подключённых к узлу. Для выполнения этой операции необходимо отсоединить контактную колодку от устройства. Чтобы проверить напряжение, нужен специальный тестер.

• Тестирование выполняется следующим образом: один щуп присоединяется к колодке на контакт «А», а другой на массу двигателя. Затем включите зажигание и посмотрите на показания прибора. Если провод исправный, напряжение будет в пределах 12 В. Когда напряжение совсем отсутствует, необходимо проверить предохранитель, который отвечает за модуль зажигания.

• После завершения вышеуказанных мероприятий, проверьте целостность цепи. Для этого понадобиться контрольная лампочка на 12 В. Один провод присоедините на контакт «А» и включите стартёр. Если лампа не начинает мигать, это свидетельствует об обрыве цепи.

• Данную процедуру аналогично повторяем с другими контактами.

Диагностика модуля зажигания может выполняться несколькими способами, в данной статье рассмотрим три из них, наиболее популярные и эффективные.

Замена модуля своими руками

Это самый распространённый способ проверки модуля зажигания. Популярность он получил из-за низкого качества отечественной продукции. Опытные водители всегда имеют один блок про запас. Невысокая цена детали делает этот метод доступным для каждого водителя. Единственное, что нужно при этом учесть, так это удостоверьтесь в полной исправности подменённой детали.

Проверка с помощью тестера

Для проведения этой операции нужен специальный прибор — тестер. Для считывания показателей его необходимо включить в режиме измерения сопротивления. Устройство подключаем на пары высоковольтных выходов модуля 1 и 4 и между 2 и 3 цилиндрами. Полученные показатели должны быть идентичными для всех пар, оптимальное значение равно 5,4 кОм.

Механический способ (шевеление модуля)

Этот способ не требует какого-либо оборудования или запасной детали. Включите двигатель на холостом ходу. После этого пошевелите аккуратно колодку, а затем сам модуль. Выполняйте процедуру бережно, чтобы не отключить контакты. Если в процессе выполнения этих манипуляций работа двигателя практически не изменяется, то вероятной причиной неисправности является плохой контакт. Эта неполадка является одной из самых простых и её можно исправить всего лишь за несколько минут.

Ремонт контактов

Модуль зажигания представляет собой достаточно простой механизм, в состав которого входят: катушка (в зависимости от модели, их может быть несколько), контакты, провода и плата. Среди всех этих элементов отремонтировать можно только контактные соединения. Все остальные детали не подлежат ремонту.

Предварительно модуль необходимо демонтировать. С помощью отвёртки снимите алюминиевую пластину. Это действие открывает доступ к внутренностям. Чтобы выполнить все операции правильно, нужно в интернете найти схему модели вашего модуля управления. Данная процедура является достаточно простой, однако, она не пользуется большой популярностью из-за дешевизны детали.

Признаки неисправности модуля зажигания ВАЗ 2114: видео о том, как его проверить мультиметром, снять и заменить самому, фото и схемы подключения устройства

Размышляя о том, какой налог выгодней для ИП, важно принять во внимание возможность законного уменьшения налогов, характерную для упрощенной системы.

Так, бизнесмен, находящийся на УСН «Доходы», рассчитав налог, отнимает от него сумму взносов на обязательное страхование за себя и своих сотрудников, перейдите Honda.  В случае применения им УСН «Доходы минус Расходы» такое уменьшение не предусматривается, но при этом страховые отчисления, которые предприниматель произвел за работников, являются пунктом расходов.

Новый Mitsubishi Eclipse Cross Скоро в России / НОВИНКИ АВТО 2018 Часть 1

Если при регистрации ИП выбрать УСН, то отчетность нужно будет подавать один раз в год.

Недостатком этого режима является то, что есть необходимость использования контрольно-кассового аппарата. Исключение составляет деятельность по оказанию услуг населению. В этом случае выдаются бланки строгой отчетности.

Инжекторная катушка зажигания в БСЗ (От В.Сушилова)

Аббревиатура ЕНВД означает единый налог на вмененный доход. Название режима отражает суть его использования. То есть, ИП на ЕНВД уплачивают налог не с реального, а с вмененного (приписанного) им дохода. Отсюда и пошло среди предпринимателей название «Вмененка».

Слабое давление топлива ,в чем проблема Инжектор!?Ваз

Важно! Находясь перед выбором, какой налог лучше для ИП, стоит учитывать виды деятельности, при которых можно применять определенную систему, а также возможность ее использования в конкретном регионе. Подробная информация относительно существующих ограничений содержится на официальном сайте ФНС

www. nalog.ru.

В список высокооплачиваемых профессий входят достаточно непредсказуемые позиции, которые, как думают многие, не настолько востребованы на первый взгляд. Знакомство с такой информацией важно, прежде всего, для выпускников, но может случиться и такое, что уже через лет пять профессия, востребованная сегодня, утратит свою популярность, на сайте Honda. Однако приблизительную ситуацию на рынке труда реально спрогнозировать.

Итак, какие профессии самые высокооплачиваемые в наше время в мире и почему?

Сколько денег можно заработать, если посчастливится стать одним из тех, кто возглавляет десятку наиболее «дорогих» работников?

На страницах Forbes периодически публикуется информация, озвучивающая самые высокооплачиваемые профессии в мире. Предлагаем узнать, какие же это профессии и кто возглавляет список. Однако, прежде всего, нужно уточнить, что данная информация относится к развитым странам Европы и США.

6-е место. Протезист зубов. Точно так же, как и ортодонт, востребован и актуален. Профессиональный протезист может «установить» зубов на 156 000 долларов в год.

5-е место. Терапевт. Зарабатывая в странах Европы и Америки чуть больше протезиста зубов, терапевт уверенно занимает центральную позицию списка.

4-е место. Челюстно-лицевой хирург. 169 000 – вот приблизительная сумма, которую может получить за год врач данной категории.

3-е место. Акушер-гинеколог. Эти врачи дарят жизни новым людям в размере на 174 000.

2-е место. Анестезиолог. Есть страны, где анестезиологи зарабатывают даже больше чем те, кто находится на первой позиции ТОП-10.

1-е место. Итак, самая высокооплачиваемая профессия – хирург. Достойно и оправданно возглавляя список, хирург зарабатывает ни много ни мало 181 000 долларов в год. Чтобы стать им, учиться нужно от 10 до 15 лет. Проведение сложных операций (например, на сердце и мозге) оплачивается выше, однако даже простые на первый взгляд вмешательства требуют долгих лет обучения и практики.

Знание признаков неисправностей поможет владельцу автомобиля определить причину поломки в случае возникновения проблем с запуском мотора.

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля , надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.

Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
Внутри штекера с низковольтными кабелями нарушился контакт.
Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

Производится запуск мотора машины.
Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

От разъемов устройства надо отключить все подсоединенные проводники.
Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

При каких неисправностях есть возможность отремонтировать устройство?

В результате того, что модуль зажигания по строению включает в себя соединение двух катушек, отремонтировать его сложно. При наличии обрыва либо пробоя, а также оплавления витков, решить проблему можно путем замены устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены устройства — отремонтировать повреждение спайки.

Процесс ремонта модуля зажигания

Процедура ремонта производится после подготовки всех инструментов и материалов:

набор торцевых ключей, потребуется инструмент на 10, 13 и 17;
шестигранник на 5;
отвертка с плоским наконечником;
паяльник с алюминием и флюсом;
лак для ногтей;
многожильные проводники.

Восстановление работы модуля зажигания производится так:

Ключ устанавливается в выключатель. Двигатель заводится. Затем надо пошевелить контактные элементы на модуле, чтобы удостовериться в их неработоспособности.
Силовой агрегат останавливается. Производится снятие модуля.
Выполняется очистка корпуса устройства от пыли. Для разбора надо открыть корпус, это делается путем его поддевания отверткой. Внутри устройства располагается плата, на которой имеется силиконовая пленка, от нее надо избавиться.
От высоковольтных контактных элементов убирается алюминий. Старые провода удаляются.
Следующим этапом будет пайка к схеме новых проводников. Для этого производится очистка поверхности коллекторного устройства от следов налета. Затем плату надо установить на электрическую плиту и нагреть примерно до 200 градусов. При увеличении температуры можно услышать незначительный запах гари. Для схемы это не страшно, ее разогрев позволит упростить процедуру пайки.
Затем выполняется пайка. С использованием паяльника, флюса и алюминия концы проводников надо подключить к модулю зажигания. Все контактные элементы проводников, которые соединены со схемой, нужно обработать лаком для ногтей.
Затем выполняется сборка устройства в обратной последовательности и его установка в посадочное место. После монтажа запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика выполняется фиксация устройства в месте посадки.
Если из строя вышел транзистор или коммутаторное устройство, то отремонтировать эти компоненты не получится, но можно их заменить. Для этого детали извлекаются из платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то решить проблему с работой устройства можно путем его замены.

Менять оборудование нужно только при отключенном аккумуляторе. В противном случае есть риск появления замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Процедура демонтажа выполняется так:

Сначала обесточивается бортовая сеть, для этого гаечным ключом ослабляется отрицательный зажим на аккумуляторе.
Потом в моторном отсеке выполняется поиск МЗ. Найти устройство можно по четырем высоковольтным проводам, которые идут от свечей зажигания прямо на оборудование. Эти кабели отсоединяются от МЗ.
Затем выполняется отключение разъема с проводниками от устройства. Надо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
Сам МЗ закреплен на кронштейне благодаря трем гайкам. С помощью ключа их нужно выкрутить.
После демонтажа креплений выполняется снятие устройства, расположенного на трех шпильках.

Подключение нового устройства

Процедура установки оборудования выполняется в обратной последовательности, при монтаже надо учитывать следующие нюансы:

После установки модуля зажигания надо посмотреть на его поверхность. На ней имеется маркировка с цифрами — 1, 2, 3 и 4. Эти символы свидетельствуют о номерах цилиндров, к которым должен быть подключен МЗ.
Для правильного подключения устройства надо посмотреть на наконечники высоковольтных кабелей. На них также имеется маркировка с такими же цифрами. Это сделано для того, чтобы упростить процедуру подключения МЗ к кабелям.

Схема подключения

Подключать устройство надо в соответствии со схемой, приведенной в этом разделе.

Схема подключения МЗ на ВАЗ 2114

Как проверить устройство после подключения?

Диагностику работы нового модуля зажигания ВАЗ 2114 можно выполнить только с использованием специального прибора — высоковольтного разрядника.

Найти его можно практически в любом автомагазине. Используя оборудование, можно произвести диагностику модуля, а также высоковольтных кабелей на предмет наличия искры. Для проверки устройство нужно подключить к прибору и воспользоваться инструкцией по его эксплуатации.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Что выгоднее автовладельцам: ремонт или замена модуля зажигания?

Если есть возможность ремонта модуль зажигания, то его можно восстановить. Здесь должен каждый потребитель решать сам, что ему выгодно — потратиться на новый МЗ или отремонтировать старый.

Фотогалерея

Фото демонтажа старого МЗ.

Отсоединение высоковольтных кабелей от МЗ

Отключение колодки с проводниками от устройства

Откручивание гаек, фиксирующих модуль на двигателе

Видео «Наглядное руководство по замене МЗ»

Канал STO TONN представил наглядное пособие по выполнению замены модуля зажигания на отечественном автомобиле ВАЗ 2114.

Как проверить модуль зажигания на ВАЗ 2114, 2115

Мы уже узнали, что такое модуль зажигания, и какие бывают причины его неисправности (провалы при разгоне, нестабильный холостой ход, двигатель двоит). В этой статье мы поговорим, как проверить модуль зажигания ВАЗ 2114 (2115) своими руками.

Читая различные форумы на эту тему, можно встретить мнение, что пробитые провода не влияют на модуль зажигания. Но это на самом деле не так! Неисправные провода приводят к тому, что искра может ударить по соседнему реле, что приведет к перегоранию агрегата.
Чтобы качественно и правильно его проверить, нужен осциллограф. Но у обычного водителя, как правило, нет под рукой ничего, кроме тестера и контрольной лампочки, следовательно, наша задача – использовать эти доступные приборы.

Проверка

Проверка модуля зажигания ВАЗ 2114 осуществляется следующим образом.

Прежде всего, надо проверить колодку проводов, которые поступают к нему. Для этого отсоедините колодку проводов, возьмите тестер и подсоедините один его щуп к колодке, а другой подключите на массу двигателя. Теперь посмотрите на показания тестера: должно быть напряжение в районе 12В. Если напряжения нет, то надо проверить предохранитель. Затем возьмите контрольную лампочку на 12В и подсоедините ее на контакты А и В. Включите стартер и смотрите: лампа должна мигать, если она не мигает — следовательно, обрыв цепи на контакте А. Выполните аналогичную операцию с контактом В.
Итак, как проверить модуль зажигания ВАЗ 2114, 2115 (инжектор 8 клапанов)? На сегодняшний день существует несколько методов проверки.
1) Первый способ – замена агрегата на заведомо рабочий. Тут все просто: возьмите его с машины-донора и замените. Но здесь есть определенные минусы:
— может не оказаться машины-донора, покупать новый агрегат – не соответствует нашей задаче
— подойдет не от любой машины. Здесь не все так просто: модулем зажигания оснащены старые Самары с двигателем 1,5л. Новые машины зачастую оснащены катушками зажигания. В них коммутатор находится в ЭБУ — следовательно, модуль отсеивается за ненадобностью, остается только катушка.
— нужно убедиться в исправности вв-проводов, иначе есть вероятность того, что агрегат сгорит.
2) Второй способ – метод шевеления агрегата. Если в момент вашего воздействия работа двигателя меняется, то дело в плохом контакте. Такая неисправность является распространенной, поэтому можно самостоятельно попробовать отремонтировать агрегат. Если он ремонту не поддается, то его надо заменить на новый.
3) Для проверки вам необходим тестер. Тестером измерьте сопротивление на парных выводах между 2 и 3 цилиндром, а также между 1 и 4 цилиндром. Сопротивление должно варьироваться в районе 5,4 кОм и быть одинаковым.

Модуль (катушка) зажигания ВАЗ 2114

12.01.2021 1 541 Система зажигания

Автор:Иван Баранов

Как известно, в устройстве транспортного средства нет ненужных элементов — каждая система предназначена для выполнения определенной функции. А одним из основных компонентов, обеспечивающих нормальный запуск мотора в любое время года, является модуль зажигания (МЗ). Подробнее о принципе его функционирования, неисправностях и диагностике вы можете узнать из этого материала.

[ Скрыть]

Назначение и принцип работы

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Схема подключения ВВ проводов к МЗ

Схема модуля зажигания

Подключать нужно строго в определённом порядке: Провода 1 и 4 цилиндра идут на одну обмотку, 2 и 3 — на другую. Нумерация обозначена на МЗ. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно следующим образом:

• 1-й цилиндр — левый нижний ВВ вывод;
• 2-й — левый верхний;
• 3-й — правый верхний;
• 4-й — правый нижний.

Но данная распиновка характерна тогда, когда модуль вы держите перед собой. Если же деталь установлена в машине, порядок немного другой, т. к. модуль установлен под углом (ромбом):

• 1-й цилиндр — центральный нижний вывод;
• 2-й — левый;
• 3-й — верхний;
• 4-й — правый. Но для удобства и наглядности лучше снять модуль, и только потом установить на него высоковольтные провода.

Конструкция модуля зажигания

Модуль зажигания представлен в виде электротехнической конструкции большого объема, которая собирает необходимое количество электротока с напряжением до 30000 Вт. Передача такого высокого напряжения осуществляется посредством высоковольтных проводов. Конструкция модуля зажигания объединяет в себе две катушки зажигания, два коммутатора и выходы на высоковольтные провода. Каждая катушка связана с двумя цилиндрами: 1-я с первым и четвертым, а 2-я со вторым и третьим. В таких механизмах нет подвижных элементов, что положительно сказывается на сроке его службы, ведь модуль зажигания не требует регулировок, а управление его работой осуществляется электронным путем (зажиганием системы руководит специальный контроллер, считывающий информацию с датчиков двигателя). Электронные модули более надежны и эффективны, а срок их службы сравнительно большой. Они реже ломаются и обладают отличными показателями качественной работы.

Как проверить модуль зажигания

Диагностику модуля зажигания двигателей с современным электронным впрыском, можно провести достаточно просто и быстро, если вы имеете хотя бы небольшие знания базовых понятий по электротехнике и обладаете навыками чтения самых легких электрических схем. Это устройство отвечает за все основы работы двигателя, и при неисправности зажигания вы вряд ли куда надолго уедите.

Инструкция

1

Перед началом диагностики модуля зажигания у системы управления двигателя, необходимо точно убедиться в том, что в исправности находятся другие системы работы автомобиля. После того, как вы точно убедились в неисправности зажигания, нужно снять установку самого модуля зажигания и проверить состояние его основных элементов.

2

При работе с модулем зажигания, необходимо плавно отсоединить отрицательную клемму провода от батареи, предварительно сделав маркировку на нем, а затем отсоединить электропроводку от общего катушечного механизма.

3

Затем нужно вывернуть все крепежные болты и саморезы, тем самым осуществив снятие корпуса модуля зажигания.

4

Потом при выключенном двигателе автомобиля, отсоедините всю сборку модуля зажигания и измерьте с помощью прибора, сопротивление между основными клеммами его контактного разъема. После этого нужно сравнить результаты ваших измерений с общими требованиями в спецификации.

5

Если в вашем автомобиле замечено резкое снижение показателей, то это свидетельствует о наличии в вашем устройстве неполадок, связанных с коротки замыканием цепи. Как только вы установите бесперебойность проводов, можете преступать к проверке вторичного контура двигателя и уже измерять сопротивление между внешними клеммами зажигания.

6

По результатам измерений, нужно сделать заключение о состоянии изоляции в системе, и если найдена неисправность в катушке, то ее механизм подлежит замене.

7

Поле того как все операции по регулированию модуля зажигания выполнены, нужно производить установку в обратном порядке, начиная от крепежных болтов и заканчивая затягиванием саморезов на корпусе зажигания.

8

Самое главное проследить за правильностью подсоединения всего контура электропроводки, ведь ошибка при подключении сразу приводит к неисправностям в модуле зажигания.

Дело в бобине: как устроена и как работает катушка зажигания

Маслонаполненная бобина

Более чем полвека эволюции карбюраторных бензиновых моторов с контактной системой зажигания катушка (или как ее часто называли шоферы прошлых лет – «бобина») практически не меняла конструкцию и облик, представляя собой высоковольтный трансформатор в металлическом герметичном стакане, заполненном трансформаторным маслом для улучшения изоляции между витками обмоток и охлаждения.

Неотъемлемым партнером катушки был трамблер – механический коммутатор низкого напряжения и распределитель высокого. Искра должна была появляться в соответствующих цилиндрах в конце такта сжатия топливовоздушной смеси – строго в определенный момент. Трамблер осуществлял и зарождение искры, и синхронизацию ее с тактами работы мотора, и распределение по свечам.

Классическая маслонаполненная катушка зажигания — «бобина» (что по-французски и означало «катушка») — была чрезвычайно надежна. От механических воздействий ее защищал стальной стакан корпуса, от перегрева – эффективный теплоотвод через заполняющее стакан масло. Однако согласно малоцензурному в оригинальном варианте стишку «Дело было не в бобине – идиот сидел в кабине…», получается, что надежная бобина таки порой подводила, даже если даже водитель не такой уж идиот…

Если посмотреть на схему контактной системы зажигания, то можно обнаружить, что заглушенный мотор мог останавливаться в любом положении коленвала, как с замкнутыми контактами прерывателя низкого напряжения в трамблере, так и с разомкнутыми. Если при предыдущем глушении мотор остановился в положении коленвала, в котором кулачок трамблера замыкал контакты прерывателя, подающего низкое напряжение на первичную обмотку катушки зажигания, то когда водитель по какой-то причине включал зажигание, не запуская мотор, и оставлял ключ в таком положении надолго, первичная обмотка катушки могла перегреться и сгореть… Ибо через нее начинал проходить постоянный ток в 8-10 ампер вместо прерывистого импульсного.

Статьи / Практика Автомобильные реле: как устроены, как их выбирать и проверять Машины год от года становятся все умнее – они уже самостоятельно вращают рулем, меняют жесткость подвески, делают водителю массаж пятой точки и многое другое… Однако конечный исполнительный… 93476 7 24 02.02.2017

Официально катушка классического маслонаполненного типа неремонтопригодна: после сгорания обмотки она отправлялась в утиль. Однако когда-то давно на автобазах электрики умудрялись ремонтировать бобины – развальцовывали корпус, сливали масло, перематывали обмотки и собирали заново… Да, были времена!

И лишь после массового внедрения бесконтактного зажигания, при котором контакты трамблера сменились на электронные коммутаторы, проблема сгорания катушек почти исчезла. В большинстве коммутаторов было предусмотрено автоматическое отключение тока через катушку зажигания на включённом зажигании, но не запущенном двигателе. Иными словами, после включения зажигания начинался отсчет небольшого временного интервала, и если водитель за это время не заводил мотор, коммутатор автоматически выключался, защищая и катушку, и самого себя от перегрева.

Сухие катушки

Следующим этапом развития классической катушки зажигания стал отказ от маслонаполненного корпуса. «Мокрые» катушки сменились на «сухие». Конструктивно это была практически та же самая катушка, но без металлического корпуса и масла, покрытая сверху слоем эпоксидного компаунда для защиты от пыли и влаги. Работала она совместно с тем же самым трамблером, и часто в продаже можно было встретить и старые «мокрые» катушки, и новые «сухие» на одну и ту же модель авто. Они были полностью взаимозаменяемыми, соответствовали даже «уши» креплений.

Для рядового автовладельца в изменении технологии с «мокрой» на «сухую» не было, по сути, никаких преимуществ или недостатков. Если последняя, конечно, была изготовлена качественно. «Профит» получали только производители, поскольку изготовить «сухую» катушку несколько проще и дешевле. Однако если «сухие» катушки иностранных производителей автомобилей изначально продумывались и изготавливались достаточно тщательно и служили почти столько же, сколько и «мокрые», советские и российские «сухие» бобины снискали дурную славу, поскольку имели массу проблем с качеством и выходили из строя достаточно часто без каких-либо причин.

Так или иначе, сегодня «мокрые» катушки зажигания полностью уступили место «сухим», а качество последних даже отечественного производства практически не вызывает нареканий.

Были и катушки-гибриды: обычную «сухую» катушку и обычный коммутатор бесконтактного зажигания иногда объединяли в единый модуль. Такие конструкции встречались, к примеру, на моновпрысковых Фордах, Ауди и ряде других. С одной стороны, это выглядело в некоторой степени технологично, с другой – снижалась надежность и увеличивалась цена. Ведь два изрядно нагревающихся узла объединили в один, тогда как по отдельности они и охлаждались лучше, и при выходе из строя того или иного замена обходилась дешевле…

Статьи / Практика Перегрев бензонасоса: опасно ли ездить «на лампочке»? Приводит ли езда на машине с низким уровнем топлива в баке к перегреву и выходу из строя погружного бензонасоса? Народная молва уверяет, что да… То же самое нередко говорят и профессионалы… 18.08.2017

Ах да, еще в копилку специфических гибридов: на стареньких Тойотах нередко встречался вариант катушки, интегрированной прямо в распределитель трамблера! Интегрировалась она, конечно, не намертво, и при выходе из строя «бобину» можно было без труда снять и приобрести отдельно.

Модуль зажигания – отказ от трамблера

Заметная эволюция в катушечном мире произошла в период развития инжекторных моторов. Первые инжекторы имели в своем составе «частичный трамблер» – низковольтную цепь катушки уже коммутировал электронный блок управления двигателем, а вот искру по цилиндрам по-прежнему раздавал классический бегунковый распределитель, приводимый во вращение от распредвала. От этого механического узла стало возможным полностью отказаться, применив комбинированную катушку, в общем корпусе которой скрывались отдельные катушки в количестве, соответствующем числу цилиндров. Такие узлы стали называть «модулями зажигания».

Электронный блок управления двигателем (ЭБУ) содержал в себе 4 транзисторных ключа, которые поочередно подавали 12 вольт на первичные обмотки всех четырех катушек модуля зажигания, а те в свою очередь отправляли искровой импульс высокого напряжения каждая на свою свечу. Еще чаще встречаются упрощенные варианты комбинированных катушек, более технологичные и дешевые в производстве. В них в одном корпусе модуля зажигания четырёхцилиндрового мотора помещается не четыре катушки, а две, но работающие, тем не менее, на четыре свечи. В такой схеме искра на свечи подается попарно – то есть, на одну свечу из пары она приходит в нужный для воспламенения смеси момент, а на другую – вхолостую, в момент выпуска отработавших газов из этого цилиндра.

Следующим этапом развития комбинированных катушек стал перенос электронных коммутирующих ключей (транзисторов) из блока управления двигателем в корпус модуля зажигания. Вынос мощных и греющихся при работе транзисторов «на волю» улучшил температурный режим ЭБУ, а при выходе из строя какого-либо электронного ключа-коммутатора достаточно было заменить катушку, а не менять или паять сложный и дорогущий блок управления. В котором ещё часто прописаны индивидуальные для каждого авто пароли иммобилайзера и тому подобная информация.

Каждому цилиндру – по катушке!

Еще одно типичное для современных бензиновых автомобилей решение в сфере зажигания, существующее параллельно с модульными катушками, – это индивидуальные катушки для каждого цилиндра, которые устанавливаются в свечной колодец и контактируют со свечой непосредственно, без высоковольтного провода.

Первые «персональные катушки» были именно катушками, но потом в них переехала и коммутационная электроника – так же, как это произошло и с модулями зажигания. Из плюсов такого форм-фактора – отказ от высоковольтных проводов, а также возможность замены при выходе из строя только одной катушки, а не целого модуля.

Правда, стоит сказать, что в этом формате (катушки без высоковольтных проводов, монтируемые на свечу) существуют и катушки в виде единого блока, объединенные общим основанием. Такие, к примеру, любят использовать GM и PSA. Вот это воистину кошмарное техническое решение: катушки вроде бы отдельные, но при выходе из строя одной «бобины» приходится менять в сборе крупный и очень дорогой блок…

К чему мы пришли?

Классическая маслонаполненная бобина была одним из самых надежных и неубиваемых узлов в карбюраторном и ранних инжекторных автомобилях. Внезапный выход ее из строя считался редкостью. Правда, ее надежность, к сожалению, «компенсировал» неотъемлемый напарник – трамблер, а позже – и электронный коммутатор (последнее, правда, относилось только к отечественным изделиям). Пришедшие на смену «масляным» «сухие» катушки по надежности были сопоставимы, но все же несколько чаще выходили из строя без видимых причин.

Инжекторная эволюция заставила избавиться от трамблера. Так появились разнообразные конструкции, не нуждавшиеся в механическом высоковольтном распределителе – модули и отдельные катушки по числу цилиндров. Надежность таких конструкций еще более снизилась в связи с усложнением и миниатюризацией их «потрохов», а также крайне тяжелыми условиями их работы. Через несколько лет работы с постоянным нагревом от двигателя, на котором катушки были смонтированы, на защитном слое компаунда образовывались трещины, через них влага и масло попадали на высоковольтную обмотку, вызывая пробои внутри обмоток и пропуски зажигания. У отдельных катушек, которые установлены в свечных колодцах, условия работы еще более адские. Также не любят нежные современные катушки мойку моторного отсека и увеличенный зазор в электродах свечей зажигания, образующийся в результате длительной работы последних. Искра всегда ищет наиболее короткий путь, и нередко находит его внутри обмотки бобины.

В итоге на сегодняшний день наиболее надежной и правильной конструкцией из существующих и применяемых можно назвать модуль зажигания со встроенной коммутирующей электроникой, установленный на двигателе с воздушным зазором и соединенный со свечами высоковольтными проводами. Менее надежны раздельные катушки, установленные в свечных колодцах головки блока, и совсем неудачно, с моей точки зрения, решение в виде объединенных катушек на единой рампе.

Основные неисправности модуля зажигания

Хоть модуль зажигания и обладает высокими показателями надежности, но он все же иногда выходит из строя. Как показывает практика, чаще всего появление проблем обусловлено установкой компонентов с неподходящими параметрами. Например, высоковольтные провода с очень низким или, наоборот, чересчур высоким сопротивлением могут с легкостью привести к поломке катушки, а решить проблему сможет только полная замена модуля. Кроме того, правильный выбор свечей также играет важную роль в исправном функционировании модуля, ведь слишком большой искровой зазор может вызвать поломку не только катушки, но и других элементов.

Система зажигания современного транспортного средства и правда очень надежная, но только в том случае, если ее ремонт и обслуживание проводятся квалифицированными специалистами. Неисправность модуля зажигания – довольно распространенная причина поломок автомобиля, в результате которой приходится обращаться за помощью к специалистам автосервиса.

Существует два вида неполадок в работе модулей зажигания – это полный отказ (искра на свечах отсутствует) или частичное отклонение от рабочих параметров (искра присутствует). В первом случае, определить проблему можно довольно быстро, в чем помогут различные методы и приборы, имеющиеся в арсенале автоэлектрика. А вот во втором случае все несколько серьезнее. В отличие от полного рабочего отказа, при частичных неисправностях автомобильный мотор может заводиться и даже стабильно работать на «холостых», но стоит лишь добавить нагрузку, и проблемы станут более явными. Как правило, неисправность модуля вызывает потерю зажигания сразу в двух цилиндрах, то есть вылетает один канал.

Признаки неисправности модуля зажигания

Неисправность модуля зажигания определяют по следующим признакам:

1. Затрудненный пуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
2. Плавающие обороты двигателя на холостом ходу – ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
3. Провалы в мощности, что проявляется при ускорениях и движении на затяжной подъем.
4. Падение мощности двигателя.
5. Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
6. Индикация сигнализатора «Cheсk Еngine».

Ремонт

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Виды систем зажигания ВАЗ 2107

Эволюция ВАЗ 2107 превратила систему зажигания этого авто из ненадёжной механической конструкции в современную управляемую компьютером электронную систему. Изменения происходили в три основных этапа.

Контактное зажигание карбюраторных двигателей

Первые модификации ВАЗ 2107 были оборудованы системой зажигания контактного типа. Работала такая система следующим образом. Напряжение от аккумуляторной батареи поступало через замок зажигания на трансформатор (катушку), где увеличивалось в несколько тысяч раз, а далее — на трамблёр, который распределял его по свечам. Так как напряжение на свечи подавалось импульсно, для замыкания-размыкания цепи использовался механический прерыватель, размещённый в корпусе трамблёра. Прерыватель подвергался постоянным механическим и электрическим нагрузкам, и его приходилось часто приходится регулировать, выставляя зазоры между контактами. Контактная группа устройства имела небольшой ресурс, поэтому её приходилось менять через каждые 20–30 тыс. км пробега. Однако, несмотря на ненадёжность конструкции, машины с таким типом зажигания можно встретить и сейчас.

Контактная система зажигания требует регулировки зазора между контактами прерывателя

Бесконтактное зажигание карбюраторных двигателей

С начала 90-х годов на карбюраторные ВАЗ 2107 стали устанавливать бесконтактную систему зажигания, где прерыватель был заменён на датчик Холла и электронный коммутатор. Датчик расположен внутри корпуса распределителя зажигания. Он реагирует на вращение коленвала и отправляет соответствующий сигнал на коммутирующий блок. Последний, основываясь на полученных данных, подаёт (прерывает подачу) напряжения с аккумулятора на катушку. Затем напряжение возвращается на трамблёр, распределяется и уходит на свечи зажигания.

В бесконтактной системе зажигания механический прерыватель заменен электронным коммутатором

Бесконтактное зажигание инжекторных двигателей

Последние модели ВАЗ 2107 оснащены инжекторными двигателями с электронным управлением. Система зажигания в этом случае вообще не предусматривает никаких механических устройств, даже распределителя. Кроме этого, в ней нет ни катушки, ни коммутатора как таковых. Функции всех этих узлов выполняет одно устройство — модуль зажигания.

Управление работой модуля, как и работой всего двигателя, осуществляется контроллером. Принцип действия такой системы зажигания следующий: контроллер подаёт напряжение на модуль. Последний преобразует напряжение и распределяет его по цилиндрам.

Модуль зажигания ВАЗ. Ремонт, диагностика и устройтсво модуля зажигания ВАЗ 2110

Для корректной работы силового агрегата ВАЗ в настоящее время используется модуль зажигания. Это устройство задает оптимальный интервал появление искры на электродах свечей зажигания. Неисправный модуль зажигания в автомобиле может привести к пропускам зажигания в двигателе или даже к его остановке. Поэтому если мотор ВАЗ стал работать с перебоями, первое что нужно проверить это модуль зажигания.

В данном материале рассмотрим устройство, принцип работы, а также ремонт модуля зажигания автомобиля ВАЗ 2110

Устройство модуля зажигания ВАЗ 2110

Модуль зажигания ВАЗ состоит из двух катушек зажигания, которые и производят высоковольтный импульсы электрического тока для пар свечей зажигания. Также в данной схеме необходимо обязательное присутствие двух канального коммутатора, через который ток подается к свечам.

Признаки неисправности и диагностика модуля зажигания ВАЗ 2110

При неполадках и или полном выходе из строя модуля зажигания может свидетельствовать нестабильная работа двигателя ВАЗ 2110, а также полная его остановка. Хочется отметить, что при этом индикатор «Check Engine» не загорается. Поэтому для установки причины поломки необходимо дополнительное оборудование в виде цифрового мультиметра, практический пример здесь.

Видео диагностики модуля зажигания ВАЗ

Помимо этого наличие в автомобиле бортового компьютера облегчит вам поиск проблемы, так как разного рода сбои в работе двигателя записываются в виде ошибок в память БК. При этом хочется обратить ваше внимание, что эти сбои в системе управления двигателя могут появляться на короткий период времени, что недостаточно для определения ошибки. Следовательно, система не фиксирует это и не заносит в память БК и соответственно индикатор «Check Engine» не загорается. Такие проблемы могут возникать вследствие окисления или плохого контакта на клеммах электронных устройств двигателя автомобиля.

Ремонт модуля зажигания

Есть, конечно, поломки модуля зажигания, которые приводят только к его замене, но если проблема не значительная, то можно попытаться его отремонтировать. В нашем случае периодически проблема возникала с подачей искры на 2 и 3 цилиндр. Однако при надавливании на заднюю часть корпуса блока зажигания работа двигателя нормальная работа двигателя возобновлялась.

Сняв блок зажигания с двигателя, приступаем к его разборке, с помощью отвертки открываем алюминиевую пластинку, под которой находится электрическая плата, которая залита слоем силикона.

После удаления слоя силикона, будьте готовы к тому, что некоторые контакты, которые соединяют катушки с другими элементами на плате, буду повреждены, так как они изготовлены из тонкого алюминия.

Удалив все обрывки контактов, на их место впаиваем тонкие многожильные провода, к примеру, от компьютерной мыши.

А вот реальная схема модуля зажигания, которая состоит из двух коммутаторов L497D1 «SGS-THOMSON» и двух мощных транзисторов типа BU931.

Пайка новых контактов на модуле зажигания ВАЗ 2110 должна осуществляться специальным флюсом, который используют для алюминия.

Ремонт модуля зажигания

Процедура пайки новых контактов к плате довольно сложна, так как дорожки на ней покрыты специальным металлом, который тяжело прогревается, поэтому предварительно снимаем верхний слой дорожки для лучшей пайки. Лучше, чтобы плата во время пайки лежала на разогретой до 180 градусов металлической плите, так тепло не будет рассеваться.

Следите, чтобы во время пайки провода были максимально короткие. После завершения нанесите на контакты слой лака.

Проверяем модуль зажигания ВАЗ 2110 на работоспособность, после чего обрабатываем внутренние элементы его автомобильным герметиком и производим сборку.

Ремонт модуля зажигания ВАЗ 2110 своими руками, как проверить и заменить — Auto-Self.ru

Система управления мотором включает в себя широкий перечень разнообразных элементов, каждый из которых играет свою важную роль.

В некоторых ситуациях происходит исчезновение высокого напряжения на нескольких или даже на одном цилиндре. Причиной тому может послужить модуль зажигания на ВАЗ 2110, точнее его неисправность.

Следует отметить, что замена модуля зажигания у ВАЗ 2110 может не потребоваться. Сперва попробуйте отремонтировать его, продиагностировать и устранить неполадку.

Конструкция

Разобранный модуль

Конструктивно модуль зажигания включает в себя два основных элемента:

• 2 катушки зажигания, которые генерируют высоковольтные импульсы, направляемые на свечи;
• Двухканальный коммутатор.

Причины выхода из строя могут быть разными, начиная от перебоев в работе мотора, заканчивая неожиданной остановкой силового агрегата. Обратите внимание на то, что лампочка «Проверьте двигатель» при этом не включается.

Неисправности

Диагностика неполадки не станет для вас проблемой, если вы разбираетесь немного в электротехнике и умеете работать с таким устройством как мультиметр. Если нет, рекомендуем обратиться к специалистам. Профессиональная проверка модуля зажигания у ВАЗ 2110 при помощи мультиметра даст необходимый вам результат, позволит ответить на важные вопросы.

Не спешите с ремонтом, поскольку проблема может крыться вовсе не в этом элементе. Перед тем как проверить модуль зажигания на ВАЗ 2110, проконсультируйтесь с профессионалами, организуйте проверку своего авто. На это придется потратить время и деньги, но лучше пусть вы будете готовы к неприятностям.

Перед проверкой блока зажигания ВАЗ 2110 убедитесь, что все остальные системы мотора работают должным образом.

Довольно часто в системе возникают кратковременные поломки, которые вскоре исчезают. Лампочка проверки двигателя их не фиксирует, но в контроллере они остаются, заносятся в его память. Если попробовать считать ошибки на контроллере тестером, он ничего не покажет, поскольку проблемы были, но сейчас они отсутствуют.

С признаками неисправности модуля зажигания ВАЗ 2110 мы уже ознакомились, а причинами подобных ситуаций могут быть загрязненные контакты, плохое крепление массы, электрические помехи и так далее.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Снимите пластиковую крышку, которая закрывает двигатель.
3. Снимите провода со свечей зажигания.
4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
5. Отключите разъем от модуля зажигания.
6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
10. Проверьте, работает ли модуль зажигания.
11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда. Но проявите осторожность, действуйте аккуратно и последовательно. Особое внимание уделите процессу пайки.

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Немного о ценах

Мы уже отмечали, какой коммутатор и транзистор используется при ремонте модуля зажигания у десятки. Первый стоит примерно 3 доллара, а за второй придется отдать около 6 долларов.

Некоторые умельцы используют отечественный аналог транзистора — модель КТ848А. Разумеется, он стоит дешевле. Но проблема его в более низком качестве и больших размерах, что несколько осложняет процесс ремонта.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Модуль зажигания (катушка зажигания). Как выставить зажигание на форсунке своими руками Установка зажигания ВАЗ 2114 форсунка 8 клапанов

При самодиагностике двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания желательно иметь специальный стенд, необходимое программное обеспечение или, в крайнем случае, осциллограф. Такого оборудования у нас нет и не будет, поэтому для предварительной проверки мы будем использовать подручные средства и приспособления.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, отключение двигателя, затрудненный запуск или даже отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики в домашних условиях в том, что в модуле совмещено сразу несколько устройств , а сам он выполнен в едином корпусе и проверять каждое устройство отдельно — нет никакой возможности. Хотя бы голыми руками.Тем не менее, что-то можно сделать, если не отремонтировать, то хотя бы наверняка узнать о причине неисправности.

Проверка качества контактов

В первую очередь, ничего не разбирая, стоит проверить качество контакта на всех площадках цепи низкого напряжения , а также установить наличие контакта на проводах высокого напряжения.

Проверка наличия питания на модуле зажигания

Проверяем напряжение на колодках модуля зажигания

Чтобы узнать, что это модуль неисправен, мы проверим, подано ли на него питание.Для этого находим разъем в колодке, а там ищем контакт, помеченный буквой А. Для контроля питания модуля берем мультиметр, устанавливаем его в режим измерения переменного тока вверх до 20 В установите по одному щупу (минус) на каждую массу двигателя и включите зажигание. Второй зонд установлен на штырь А на блоке. При хорошем электрооборудовании мультиметр покажет 12 В, а значит, на модуль подано питание, ищем причину неисправности дальше.

Проверить контакты разъема

Мы уже провели предварительную проверку и убедились, что модуль зажигания запитан. Теперь стоит перебрать контакты по отдельности. При включенном зажигании подключите контрольную лампу к контакту A и контакту AT .

Управлением может быть обычная маломощная лампа на 12 В с припаянными проводами, а можно использовать пробник автомобильного тестера с индикатором напряжения 12 В.

Тест модуля зажигания

Для проверки исправности модуля прикручиваем контакты от контрольной лампы или щупа к клеммам А и В , затем прокручиваем двигатель стартером.

Если лампа начинает мигать, модуль дает обрыв напряжения, аналогично контактному прерывателю.

В данном случае с контактами А и В все в порядке.

Если лампа не реагирует на запуск стартера, модуль явно неисправен.

Модуль проверки 2114 доступными методами

Самый действенный способ узнать, что модуль зажигания не работает, — это взять заведомо исправное устройство и попробовать на нем запустить двигатель. Понятно, что не каждый модуль из восьмерок, девяток и Самары второго поколения может подойти.

Алгоритм последующей проверки следующий:

Видео о проверке модуля зажигания на ВАЗ-2114

выводов

Как и любое неремонтопригодное устройство, чаще всего подлежит замене модуль зажигания . Так вы сэкономите много времени и нервов, которые не стоят тех денег, которые просят на новый модуль.Всем удачи!

Видео о замене модуля зажигания ВАЗ-2114

Износ не пощадит и в случае с катушкой зажигания на ВАЗ-2114. Многие автомобилисты сталкивались с поломкой данного агрегата, но не каждый автомобилист знает, как отремонтировать его своими руками.

В видео ниже будет рассказано о замене катушки зажигания на отечественных авто:

Ролик расскажет о процессе замены катушки зажигания, а также расскажет о некоторых нюансах и секретах этого процесса.

Катушка зажигания

Прежде чем приступить непосредственно к процессу замены узла, автомобилисту необходимо знать, как работает вся система. Поэтому рассмотрим составные элементы системы зажигания.

Устройство цепи системы зажигания

Схема бесконтактной системы зажигания: 1 — бесконтактный датчик; 2 — датчик распределения зажигания; 3 -; 4 — переключатель; 5 — катушка зажигания; 6 — монтажный блок; 7 -; 8 — выключатель зажигания

Замена катушки зажигания

Теперь, когда известны конструктивные особенности системы зажигания, можно переходить непосредственно к процессу замены уздечки.Рассмотрим пошаговую инструкцию:

Внимание! Особое внимание следует уделить подключению, так как высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкцией. Если этого не сделать, то либо двигатель может вообще не запуститься.

Выбор продукции

Особое внимание стоит уделить выбору товара, так как на современном автомобильном рынке запчастей часто встречаются некачественные товары и подделки. Помимо оригинальной запчасти ряд производителей предлагают аналоги, не уступающие по качеству заводской детали, а в некоторых случаях даже намного лучше. Рассмотрим все варианты покупки модуля зажигания на ВАЗ-2114.

Оригинал

2112-3705010 — Оригинальный каталожный номер модуля зажигания производства АвтоВАЗа. Заводская часть, которая устанавливается на автомобили семейства Лада 2110-2115. Стоимость запчасти в среднем 3500 руб.

Возможные аналоги

Phenox аналог

Помимо оригинальной детали на рынке запчастей можно найти ряд аналогов, рекомендованных к установке:

• Пекар 2112-3705010 — С.Петербургский завод запчастей для отечественных автомобилей. Он занимает большую долю рынка и славится своим качеством. Средняя стоимость детали — 2500 руб.
• Fenox IC16009O7 — белорусский производитель, предлагающий запчасть за 3500 руб.
• Startvolt SC 011 2 — Еще один производитель «старой столицы». Стоимость изделия 4000 руб.
• Fenox IC16009 — Еще один вариант от Минского завода, стоимость которого 4000 руб.

Модуль зажигания — сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на устройство зажигания.

Соединительный элемент между модулем зажигания и свечами зажигания. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно, так как катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. управляет работой модуля, подавая постоянный ток на его обмотки катушки.
2. По закону индукции вырабатывается высокое напряжение и в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов на высоковольтные провода. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушки — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неисправности катушки зажигания являются:

• отказы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2-3 или 1-4 цилиндра не работают.

Где находится модуль зажигания?

Модуль зажигания находится в моторном отсеке. Проще всего найти провода высокого напряжения. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов ВВ к модулю зажигания

Высоковольтные провода необходимо подключать к модулю в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров указана на модуле зажигания. Обратите внимание на картинку.

Если держать модуль строго перед собой, то подключать нужно так:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — правый верхний высоковольтный вывод;
• 4 цилиндр — правый нижний высоковольтный вывод.

А вот такая распиновка характерна, когда вы держите модуль перед собой.Если вы хотите установить высоковольтные провода на уже установленный на машине модуль, то распиновка немного отличается, потому что модуль установлен под углом (ромб):

• 1 цилиндр — центральный нижний вывод;
• 2 цилиндр — левый вывод;
• 3 цилиндра — верхний вывод;
• 4 цилиндра — правильный вывод. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Для проверки модуля вам необходимо измерить сопротивление между выводами (1 и 4 цилиндра; и между 2 и 3 цилиндрами). Сопротивление на омметре должно быть примерно 5,4 кОм. Более подробное описание действий проверки читайте в статье:

Проблема пропусков зажигания актуальна для всех отечественных автомобилей. Из-за этого возникнут проблемы в работе двигателя, из-за чего автовладельцу будет некомфортно при управлении машиной.В этой статье мы постараемся разобраться, чем это вызвано и как решить такую ​​проблему своими руками.

[Скрыть]

Типичные неисправности системы зажигания на ВАЗ четырнадцатой модели

Прежде, давайте рассмотрим причины, из-за которых происходят множественные пропуски зажигания:

1. Проблемы в работе свечей. Свечи не смогут нормально работать и пропускать искру, если на их электродах есть сажа или зазор в них увеличился или уменьшился.Как правило, на ВАЗ 2114 с двигателем выходят из строя свечи форсунок в результате того, что изначально были установлены некачественные детали.
2. Неисправности в электрической цепи. Как правило, речь идет об износе проводки, ее шлифовании, а также повреждении механического плана. В некоторых случаях такую ​​неисправность можно устранить заменой проводов.
3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрываться следами моторной жидкости или выгорать. Если возможно, контакт можно восстановить чисткой или заменой. Последний вариант предпочтительнее, так как он практичен.
4. Неправильная работа или повреждение катушки. Если ваш автомобиль оборудован инжектором объемом 1,6 л, то в нем используется змеевик. Если этот элемент сломается или работает некорректно, это может привести к появлению зазоров. Сразу стоит отметить, что катушки ремонтировать бессмысленно, так как в их работоспособности нельзя быть уверенным. Поэтому, если эта деталь сломалась, ее нужно будет заменить.
5. Довольно часто у форсунок возникают проблемы в работе системы зажигания из-за использования некачественного топлива. Конечно, если стоимость топлива слишком низкая, это должно настораживать, так как обычно на таких заправках предлагают некачественное топливо. Из-за использования такого топлива качество горючей смеси также будет низким, к тому же дешевый бензин забивает фильтры и может забивать форсунки форсунок. Соответственно со временем это может привести к пробелам.
   Оптимальным вариантом в этом случае будет полное устранение неисправности и последующее использование только качественного топлива.Пусть его стоимость будет выше, но вы можете быть уверены в реальном качестве бензина. Более того, сэкономленные на дешевом топливе деньги в любом случае пойдут на ремонт авто, но вполне возможно, что придется заплатить гораздо больше.
6. Неисправность трансмиссии. Сначала необходимо проверить компрессию, так как это может многое сказать. Подробнее о том, как измерить компрессию в автомобиле, можно узнать из материала.
7. Неправильная регулировка ГРМ также является одной из основных причин неисправности. В том случае, если настройка таймингов не вызывает больших проблем и не занимает много времени, эту задачу можно выполнить самостоятельно.
8. Избыточный воздух попадает в топливную систему. Эта проблема обычно проявляется в результате повреждения впускного коллектора. К тому же это может быть из-за износа на коленях форсунок и многих других дефектов. В этом случае мы бы рекомендовали, прежде всего, провести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попасть воздух.
9. Другая причина в том, что зазор между цилиндром и поршнем значительно уменьшен. В этом случае причин неисправности может быть множество, однако в любом случае вам придется их проверить.В первую очередь нужно учитывать, что в процессе работы двигателя на поршне могут изнашиваться канавки для колец, специальные отверстия под палец и т. Д. Кроме того, причина может заключаться в регулярном перегреве двигателя, неправильно отрегулированном трущиеся и движущиеся элементы. В некоторых случаях неисправность кроется в перекосе силового агрегата, использовании некачественной моторной жидкости, а также попадании антифриза в масло. Последняя проблема обычно является следствием того, что прокладка ГБЦ сломана.В любом случае все эти неисправности могут привести к появлению несоответствующего нормативам разрыва (автор ролика — канал КВ Автосервис).

Руководство по зажиганию

Одна из причин — неправильно настроенная установка угла опережения зажигания. Чтобы эта проблема вас больше не беспокоила, необходимо установить этот параметр — это можно сделать как своими руками, так и на СТО. На шкиве коленчатого вала находится специальный зубчатый диск, который генерирует электромагнитные волны.Впоследствии датчик преобразует эти колебания в сигнал, передаваемый на блок управления. Последний с учетом этих параметров, в частности положения коленчатого вала, передает импульс на модуль, распределяющий искру между свечами.

Итак, как сделать самому:

1. Сначала снимите защитную пластиковую крышку c. Проверить зазор между контроллером и зубчатым диском — в идеале он должен быть не более 0,7 мм. Если зазор больше, это приведет к тому, что сигнал от контроллера к блоку управления будет слабым.
2. В том случае, если зазор в норме, необходимо приступить к разметке, но сначала нужно посмотреть на их соответствие стандарту. Это позволит вам убедиться, что шкив на коленчатом валу не смещен, иначе контроллер также передаст блоку неверную информацию. Метка на маховике должна быть совмещена с меткой, расположенной на картере коробки передач. Для этого в агрегате есть люк, где отмечаются два риска. Чтобы метки совпали, необходимо провернуть коленчатый вал.
3. Вторая опасность находится на шкиве масляного насоса, нужно следить, чтобы он совпадал с так называемым приливом на блоке цилиндров.
4. Что касается третьей отметки, то она находится на зубчатом шкиве привода распределительного вала. Он должен сочетаться с отливом на ГБЦ, то есть крышкой ремня ГРМ.

В том случае, если все три метки совмещены, это означает, что поршни цилиндров 1 и 4 находятся в ВМТ. На данный момент зазор между зубчиками на шкиве должен совпадать с приливом на двигателе, а зубчик двадцатый — с ДПКВ.

Проверка выполненных действий

Для диагностики выполненных действий необходимы плоскогубцы, стандартный инструмент и тестер (мультиметр). В высоковольтных проводах можно проверить мультиметром. Нормальное сопротивление провода от 5 кОм до 12 кОм.

На этом этапе мы будем проводить диагностику схем, а не элементов микропроцессора. Чтобы проверить последнее, вам понадобится специальное оборудование и опыт, которых у нас нет.

Итак, как делается проверка:

1. Для начала нужно выключить зажигание и провести диагностику контактов на всех вилках и колодках.Также необходимо провести диагностику плотности посадки, а также контакта высокого напряжения в модуле.
2. Затем демонтируйте блок из модуля и диагностируйте напряжение на клеммах C и B. В этом случае тестер необходимо настроить на измерение слабого переменного тока.
3. Проверить высокое напряжение. Для этого установите в колпак исправную свечу и прикрепите ее к головке блока. На этом этапе ваш помощник должен попытаться запустить двигатель, повернув стартер. Если провод исправен, то между свечой и головкой агрегата проскочит искра.Таким образом, необходимо провести диагностику всех проводов.
4. В случае, если искра отсутствует только на одном кабеле, необходимо провести тщательную диагностику самого модуля, но в большинстве случаев устройство требует замены. Если все работает правильно, свечи исправны, а с двигателем все еще есть проблемы, необходимо проверить систему питания.

Видео «Как работает двигатель с пропусками зажигания»

Как работает мотор, если в его работе есть перебои — посмотрите видео (автор — канал VADIMUSRUS).

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит с помощью искры, генерируемой системой зажигания. Модуль зажигания является основным элементом системы, создающей искру на свечах с использованием высокого напряжения. Каждый производитель автомобилей разрабатывает и изготавливает свой оригинальный модуль, но принцип его работы одинаков для всех устройств. Во время эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказываются на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального переключателя. Иногда переключатель выполнен в виде отдельного устройства, но в большинстве случаев он совмещен с электронным блоком управления двигателем. Внешне модули различаются количеством проводов соединительного разъема: модуль с переключателем имеет 4 провода, а парные катушки — 3.

Модуль зажигания управляется ЭБУ, который подает постоянное напряжение в виде управляющих сигналов низкого напряжения на обмотки его катушек в нужное время. Конец сигнала — это начало искры. Благодаря магнитной индукции в момент подачи питания создается высокое напряжение, вызывающее искру на свече зажигания. Устройство находится в моторном отсеке, легко определить по высоковольтным проводам, идущим к свечам зажигания.

Признаки неисправности в модуле зажигания

Проверка модуля свечи зажигания

Неисправность модуля зажигания определяется по следующим признакам:

1. Холодный двигатель сложно запустить из-за отсутствия искры на одной или нескольких свечах.
2. Плавающий холостой ход двигателя — это ситуация, при которой скорость изменяется без каких-либо действий со стороны водителя.
3. Сбой питания, проявляющийся при разгоне и движении на длительном подъеме.
4. Падение мощности двигателя.
5. Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
6. Индикация сигнального устройства Chess Engine.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и долговечность модуля зажигания, при работе он может выйти из строя, как и любой другой механизм.Среди всех возможных причин поломок в 9 из 10 случаев встречаются и диагностируются:

1. Использование несоответствующих компонентов в системе зажигания. Высоковольтные провода выбираются исходя из параметров модуля, так как чрезмерно высокое или низкое напряжение создает сбои в работе или перегорает контакты.
2. Неисправные или поврежденные детали, некачественная сборка. Неисправные компоненты ломаются быстрее и выводят из строя другие компоненты или элементы системы. Практика показывает, что подбор качественных комплектующих и их периодическая диагностика позволяют модулю долгое время оставаться в рабочем состоянии.

Тест модуля зажигания

Модуль зажигания проверяется на работоспособность следующими методами:

Замена известного модуля зажигания

1. Самый простой способ — подключить заведомо исправный модуль. При этом устройства должны быть полностью идентичными, высоковольтные провода целы, а надежность контактов проверена.

Проверка контактов на модуле зажигания

2. Движение модуля, позволяющее выявить ненадежные контакты.Для этого переместите блок проводов, а также сам модуль. Если во время воздействия двигатель реагирует изменением режима работы, то причина неисправности кроется в плохом контакте.

Измерение сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого нужен тестер, переведенный в режим омметра. Измерения производятся на парных выходах модуля между 1 и 4, а также на 2 и 3 цилиндрах. Значение сопротивления должно быть таким же и приближаться к показателю 5.4 кОм.

Проверка модуля зажигания тестером

4. Проверка напряжения тестером. Один щуп прибора приложен к выводу А блока, второй — к земле. После включения зажигания снимаются показания прибора. При хорошем проводе покажет напряжение 12 В; в противном случае проверьте предохранитель, защищающий модуль зажигания. Затем проверьте целостность цепи контрольной лампой на 12 В. Один конец проволоки прикладывают к выводу А, и пускатель вращается.Если лампа не мигает, цепь разорвана. Аналогичным образом процедура повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на СТО путем подключения к компьютеру компьютера со специальным ПО. Неисправности выявляются в виде ошибок, обозначенных буквенно-цифровым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения — отремонтировать модуль зажигания, либо заменить его.Аналогичная проверка проводится на специализированной СТО с помощью осциллографа.

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания довольно сложное: включает в себя одну или несколько катушек, плату, контакты и провода. Из всех перечисленных элементов ремонту подлежат только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью ремонта демонтирован и вскрыт.Для этого вам потребуется:

1. Ключ торцевой с головками на 1, 13 и 17.
2. 5 шестигранников.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Открытие модуля зажигания

Ремонт модуля зажигания осуществляется в следующей последовательности:

1. На снятом устройстве откройте корпус, поддев его отверткой.
2. Удалите силиконовую пленку, покрывающую плату.
3. Весь алюминий удален с контактов BB.
4. На плате вместо всех разобранных старых припаяны новые провода. Для этого поверхность коллектора очищается от налета, после того как доска нагревается до 180 ° C (при достижении желаемой температуры вы узнаете характерный запах). В процессе пайки концы проводов подключаются к модулю.
5. По окончании эксплуатации все контакты, плата и модуль покрываются лаком для ногтей.
6. Устройство собирается в обратной последовательности, устанавливается на автомобиль и запускается двигатель. В случае нормальной работы модуль розжига плотно заделывается герметиком, при этом провода заправлены в полость так, чтобы по краям они не зацепились за пластину.

Если прибор не работает, то поломку внутри модуля следует искать более внимательно. Возможно, вышел из строя транзистор, электронный компонент или произошел обрыв в катушке.Такой ремонт имеет смысл только в том случае, если его цена существенно ниже стоимости новой детали.

Стеллаж

Модуль зажигания ВАЗ-2114 еще называют высоковольтной катушкой, обслуживающей …

ЭУР или электроусилитель руля сейчас ставится на многих …

Модуль зажигания получает управляющий импульс от блока управления и передает его…

По разным причинам фундамент деревянного дома может со временем начаться …

Один из самых доступных автомобилей на российском рынке — VW Polo . ..

Обрыв ремня ГРМ и его последующая замена — обычное дело …

Замена топливного фильтра является частью регулярного технического обслуживания….

Предстайлинговое поколение Daewoo Nexia, разработанное на базе Opel …

Один из самых популярных седанов у российских автомобилистов — немецкий …

14.06.2018 Если вы стали счастливым обладателем LADA Priora, то …

.Спрашивает: Кириличев Константин. Суть вопроса: Какое масло лучше …

Как известно, на ВАЗ 2110 датчики форсунок выполняют особые функции и от них …

Очень часто владельцы ВАЗов решают поменять цветовую схему панели приборов . …

Наши автомобили давно перестали быть исключительно средством передвижения, чтобы…

В любом автомобиле одну из основных ролей играет система охлаждения. Как …

Панель приборов ВАЗ 2110 или комбинация приборов позволяет водителю получать …

Автомобили оснащены множеством датчиков, контролирующих состояние всех …

Один из компонентов схем различных электронных и электрических устройств …

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме …

Украшения во сне символизируют богатство, богатство, успех. Но …

Человеческий мозг — уникальное звено в подсознании человека. Ученые до сих пор …

Термостат ВАЗ-2114 — замена своими руками

К сожалению, качество сборки отечественных автомобилей существенно не лучшим образом отличается от зарубежных.Все комплектующие наших машин служат на порядок меньше импортных, и термостат не исключение. И сегодня мы рассмотрим, как производится замена термостата ВАЗ-2114 («инжектор» и «карбюратор») своими руками.

Диагностика

Для начала необходимо определить, является ли состояние данным элементом или нет. Как проверить термостат? ВАЗ-2114 может сигнализировать о своей поломке частым перегревом двигателя, а также недостаточной температурой прогрева внутри.Также машина теряет динамические характеристики, то есть медленно идет на разгон. Если вы обнаружили хотя бы один из этих симптомов, вам стоит обратить внимание на термостат.

ВАЗ-2114 — замена термостата и причина неисправностей

Почему вышла из строя эта деталь? Наиболее вероятная причина — накопление различных отложений в системе охлаждения автомобиля. Накипь, образующаяся внутри, значительно ухудшает работу терморегулятора, делая его менее подвижным. В результате эта часть перестает нормально реагировать на перепады температур в системе.Чаще всего накипь образуется у тех автолюбителей, которые вместо качественного антифриза заливают обычную воду. В этом случае термостат может заклинивать в открытом положении. Тогда «охлаждающая жидкость» (то есть простая вода) будет циркулировать по большому кругу. В последствии двигатель очень долго достигает своей рабочей температуры, а зимой это делать вообще нельзя. Поэтому, чтобы уберечь свой автомобиль от накипи, необходимо заливать только качественный антифриз и вообще не использовать воду. Это все основные причины, из-за которых выходит из строя термостат.

ВАЗ-2114 — замена термостата. Процесс демонтажа

Для начала нам необходимо подготовить следующий набор инструментов и материалов:

1. Несколько металлических зажимов.
2. Тройник диаметр 19.
3. Термостат новый. ВАЗ-2114 (замена термостата описана ниже) хорошо работает с деталью марки WEEN и Metal Incar.
4. Рукав длиной 50-60 сантиметров (подойдет от старого «Москвича»).

Итак, приступим к работе.Для начала нам нужно снять заглушку с расширительного бачка. Далее откручиваем сливную пробку и ждем, пока сойдет охлаждающая жидкость из радиатора. Предварительно рекомендуется поставить любую емкость на 5-10 литров, где будет скапливаться антифриз. Далее закручиваем сливную пробку и ослабляем затяжку хомутов шланга патрубков крышки гнезда термостата. Вытаскиваем передний и задний шланг, предварительно продев его по патрубку водяного насоса.

После этого откручиваем несколько крепежных болтов крышки и вынимаем ее вместе с термостатом. Затем осторожно удерживайте крышку в тисках. Следует отметить, что на стенках этого инструмента должны быть мягкие резиновые губки. Если у вас нет таких тисков, положите с двух сторон по кусочку резины. Затем отожмите фиксирующую пластину устройства и выньте ее из пазов. Теперь снимаем термостат с крышки. Все, дальше можно приступать к установке нового.

Процесс установки

Ну а теперь вторая часть ремонта системы охлаждения автомобиля ВАЗ-2114. Как поменять термостат и установить новый? Для этого нам понадобится несколько минут свободного времени и минимальный набор инструментов.Теперь осталось только установить в машину только что купленный термостат. ВАЗ-2114 (замену этой детали не следует проводить без специальной проверки) в первую очередь следует провести диагностику на исправность элементов системы охлаждения. Перед установкой термостат необходимо проверить на пригодность для использования. Для этого кастрюлю прокипятите с водой до 80 градусов по Цельсию и бросьте туда. При температуре 87 градусов шток механизма должен выдвигаться из силового элемента. Если этого не произошло, скорее всего, вы приобрели неисправный термостат.ВАЗ-2114 (замена этой детали на неисправную не решит проблемы с системой охлаждения) просто закипит, что, безусловно, сократит ресурс двигателя. В этом случае нам понадобится исключительно рабочий термостат.

И эта деталь устанавливается аналогично снятию в обратной последовательности. Правда, здесь необходимо обратить внимание на несколько моментов. При установке внимательно посмотрите состояние уплотнительного кольца в пазу гнезда. Если он содержит повреждения или сильно деформирован, лучше заменить его новым.Кроме того, уплотнительное кольцо должно обладать эластичными свойствами.

Заключительный этап

Далее заливаем антифриз в систему охлаждения (заливаем через расширительный бачок до верхнего края ремня крепления бачка). После закрытия пробки запустите двигатель и проведите диагностику системы на герметичность через соединения форсунок термостата. И наконец на холостом ходу прогреваем двигатель до температуры 90 градусов Цельсия. Это поможет нам удалить воздушные пробки, образовавшиеся в системе охлаждения.

Стоит отметить, что данная инструкция может применяться как на инжектор, так и на карбюратор ВАЗ.Однако в последнем случае отверстие для датчика температуры в новой детали необходимо надежно заглушить — только тогда этот термостат заработает.

Вывод

Как видите, замена термостата на автомобиле «ЛадаСамара 2» не сложная процедура, на все работы нужно потратить всего 30 минут свободного времени, по деньгам это будет около 400 руб. .

Работает

Электропроводка в любом автомобиле выполняет одну из основных функций — обеспечивает стабильную работу двигателя и всех электроприборов.Наличие неисправностей в электросхеме ВАЗ 2106 может привести к невозможности полноценной эксплуатации …

Электропроводка ВАЗ 2106 построена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны массой автомобиля. В этом случае он действует как второй провод (минус). Соответственно все электро…

Некоторые бензиновые двигатели, которые устанавливаются на современные отечественные и импортные автомобили, оснащены модулями зажигания, которые представляют собой импульсный источник тока высокого напряжения. Бывают ситуации, когда эти устройства …

Типовая схема подключения ВАЗ 2106 сделана с учетом однопроводного принципа соединения элементов электрооборудования автомобиля.Это означает, что отрицательные контакты электронных устройств отображаются на т.н. «Масса» транспорта …

Одна из важных ролей в машине — это проводка. От этого зависит правильная работа основных устройств и систем, а также автомобиля в целом. Сегодня мы рассмотрим принципиальные схемы проводки семейства ВАЗ-2110.Электропроводка …

Надо сказать «как выставить зажигание на ВАЗ 2106» — это довольно частый вопрос. О том, как это сделать, и что для этого нужно, — в статье. Содержание статьи: Начнем с того, что установить зажигание на инжектор просто невозможно. В этом …

Знание симптомов неисправностей модуля зажигания ВАЗ 2114 поможет автовладельцу определить причину поломки при проблемах с запуском двигателя.[Скрыть] Возможные причины выхода из строя модуля зажигания Перед продолжением …

Регулировка и доработка двигателей классических моделей ВАЗ приносят не только пользу, но и настоящее удовольствие ценителям классики и надежных простых тольяттинских двигателей. Без умения производить базовую регулировку истинному ценителю не …

Каждый современный автомобиль имеет бортовую сеть — систему, объединяющую всех потребителей энергии и электрооборудование.Эти проводные устройства отмечены, в частности, в этой статье мы поговорим о легендарном отечественном …

Воспламенение топливной смеси в цилиндрах двигателя внутреннего сгорания должно происходить в строго определенный момент. Неправильно выставленное зажигание в автомобиле ВАЗ 2106 чревато серьезными неприятностями. Двигатель автомобиля заводится …

Как диагностировать слабую систему зажигания

В тот или иной момент мы все попадали в тупик из-за газового двигателя либо из-за отсутствия запуска, либо из-за жесткого запуска, либо из-за другой проблемы производительности, которая, кажется, ускользает от логики. В двигателе есть топливо, искра и компрессия. Он должен либо работать, либо не иметь проблем с производительностью. Часто эта простая логика неприменима в реальном мире. Что-то еще происходит, и очень велика вероятность, что это связано с зажиганием.

Система зажигания считается пассивной. Свеча зажигания берет от катушки зажигания только то, что необходимо для создания дуги на электродах свечи. Следует понимать, что потребность в зажигании определяется следующим:

• Давление в цилиндре
• Скорость двигателя
• Соотношение воздух-топливо
• Время зажигания
• Зазор свечи зажигания

Не следует путать давление в цилиндре со степенью сжатия.Давление в цилиндре — это совокупный результат нагрузки на двигатель по отношению к объемному КПД и прочности смеси. Степень сжатия — это конструктивная функция разницы в объеме отверстия с поршнем в нижней мертвой точке по сравнению с тем, когда он находится в верхней мертвой точке. Давление в цилиндре и требования к зажиганию постоянно меняются в зависимости от нагрузки двигателя.

На холостом ходу энергия, необходимая для разряда свечи зажигания, очень мала, поскольку давление в цилиндре минимально. Это происходит из-за того, что дроссельная заслонка почти закрыта, обороты двигателя низкие, а нагрузка на двигатель отсутствует.

Если двигатель все еще работал на холостом ходу и нагрузка была осторожно приложена (например, включение ВОМ), напряжение, необходимое для дуги в свече, резко увеличилось бы. Из-за этого двигатель может нормально работать в заданном рабочем состоянии, а затем взлетать, лопаться и пропускать зажигание в различных условиях эксплуатации.

Точно так же во время движения дроссельной заслонки (переходный режим) потребность в зажигании резко возрастает, как только активируется дроссельная заслонка. Чтобы оперативно диагностировать проблему с производительностью, необходимо помнить, что потребление электроэнергии связано с нагрузкой.

Что такое осечка?

Считается, что двигатель пропускает зажигание, когда на свечу зажигания поступает недостаточно электроэнергии, чтобы поддерживать дугу, или когда в двигателе есть путь для передачи энергии в обход электродов свечи. Электричество ленивое. Он всегда будет идти по пути наименьшего сопротивления. Если легче заземлить через изоляцию на проводе зажигания, а не зажечь зазор свечи под высоким давлением в цилиндре, это произойдет. Когда это происходит, этот цилиндр не передает полную мощность на коленчатый вал.Двигатель будет слабым, несгоревшее топливо будет загрязнять свечу зажигания, и выхлопные трубы лопнут. Если смесь слишком бедная, двигатель будет пропускать зажигание, поскольку молекулы топлива во всасываемом воздухе находятся слишком далеко друг от друга. Когда смесь бедная, пламя не может расширяться по отверстию цилиндра, поскольку для этого требуется как топливо, так и кислород.

В большинстве случаев пламя действительно возникает, поскольку топливовоздушная смесь сконцентрирована вокруг электрода свечи зажигания. Как только пламя расширяется от этой области, оно гаснет, и цилиндр больше не дает энергии.Потребность в зажигании возрастет, и энергия будет искать более легкий путь.

как загорается вилка

Свеча зажигания на большинстве двигателей загорается от центрального электрода к боковому электроду. Этот боковой электрод заземлен через резьбу штекера на головку блока цилиндров. Если бы первичные выводы к катушке были случайно подключены в обратном направлении, количество энергии, которое могла бы производить катушка, значительно уменьшилось бы. В большинстве случаев двигатель нормально работал на холостом ходу, но как только была приложена какая-либо нагрузка, он пропускал зажигание.

Правильное соединение для катушки состоит в том, что напряжение от замка зажигания поступает на катушку (+). Затем провод либо от выключателей, либо от модуля зажигания идет к катушке (-). Многие современные бензиновые двигатели не используют традиционный распределитель, а вместо этого имеют либо катушку на каждой свече зажигания, либо блок катушек, запускающий два цилиндра. Когда двигатель не имеет распределителя, он будет использовать датчик на коленчатом валу для определения каждого события зажигания; датчик также распознает цилиндр номер один.Блок управления запрограммирован на правильный порядок зажигания. Система зажигания такого типа позволяет увеличить время искрения свечи зажигания при измерении в градусах вращения коленчатого вала после верхней мертвой точки. Когда используется блок катушек, он срабатывает иначе, чем при обычном зажигании, с точки зрения полярности. Он зажигает один цилиндр от центрального электрода свечи зажигания к боковому электроду (нормальный путь) и вспомогательный цилиндр от бокового электрода к центральному электроду.

Часто игнорируемые проблемы с зажиганием

Следующие проблемы могут проявляться по-разному или по-разному, но наиболее распространенные перечислены ниже.

1. Треснувший фарфор свечи зажигания. Это вызывает пропуски зажигания или раскачивание под нагрузкой. Двигатель может нормально работать на холостом ходу и при небольшой нагрузке.
2. Загрязненная свеча зажигания. Эта ситуация вызывает пропуски зажигания (не определенное рабочее состояние) и затрудненный запуск.
3. Слабая изоляция провода зажигания. В этом случае двигатель работает нормально, пока не поднимется температура двигателя и не возрастет рабочая нагрузка. В этом случае изоляция проводов разрушается, и двигатель работает с перебоями или дает перебои в работе. Однако двигатель работает плавно при более низких температурах или при меньшей нагрузке.Когда изоляция выходит из строя из-за тепла, это происходит из-за того, что молекулы разошлись дальше друг от друга, создавая альтернативный путь для прохождения электричества, если этот путь проще, чем перепрыгивать через зазор свечи зажигания.
4. Слабая катушка зажигания. Двигатель работает на холостом ходу нормально, но ломается под нагрузкой. Проблема здесь в катушке, которая изношена из-за постоянных циклов зарядки и разрядки. Правильный метод проверки катушки зажигания — использование осциллографа, но омметр тоже подойдет. С помощью измерителя вы можете проверить наличие внутреннего обрыва в первичной обмотке или чрезмерного сопротивления.Вам нужно будет проверить между первичными клеммами и выводами счетчика.

Если у вас есть руководство по ремонту двигателя, обычно в нем содержатся основные характеристики проверки сопротивления. Это важно для двигателей с принудительным пуском или других приложений с малым двигателем.

Имейте в виду, что вторичная обмотка катушки может перегореть изнутри. В этом случае двигатель будет работать при небольшой нагрузке, но при других условиях будет пропускать зажигание. Искра фактически перекрывает внутренний разрыв вторичных обмоток, оставляя меньше энергии для свечи зажигания.Катушки зажигания старых моделей были заполнены маслом в качестве охлаждающей жидкости. Более поздние конструкции были сделаны с использованием эпоксидной смолы (обозначенной как катушки с электронным сердечником). Если вы снимаете вторичный провод с маслонаполненного змеевика, и он влажный, змеевик необходимо заменить.

Проверить запрет на запуск

Правильный метод проверки наличия искры — использовать искровой тестер. Он напоминает свечу зажигания, но имеет утопленный центральный электрод, который имитирует нагрузку на катушку.

Удерживать провод свечи и посмотреть, не попадает ли искра на землю, не дает результатов.Искра горит при атмосферном давлении. Это давление существенно меньше энергии, необходимой для дуги электрода свечи под нагрузкой.

Чтобы двигатель запускался и работал должным образом, энергия должна образовывать дугу свечи и поддерживать эту дугу до тех пор, пока не будет израсходована вся горючая смесь. Что-нибудь меньше, и двигатель будет слабым, будет работать с перебоями, глохнуть и заглохнет.

Слабое зажигание часто путают с проблемой топлива, поскольку две системы взаимозависимы. Часто, особенно в небольших двигателях, карбюратор и топливо несправедливо демонизируются как проблема, когда реальным виновником является система зажигания. Сначала подумайте об искре, а затем о топливе, а не наоборот.

Электропроводка зажигания ВАЗ 2106. Электрическая схема ВАЗ. Как работает генератор

главная → Материалы → Электропроводка зажигания на ВАЗ 2106. Электросхема ВАЗ. Как работает генератор

Реализовал схему подключения ВАЗ-2114 максимум просто … Функцию провода, передающего минусовой полюс блока питания, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. Никаких сложных сборок в конструкции проводки нет, выполнять самостоятельное обслуживание и произвести ремонт сможет каждый водитель.Главное — уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и за какой именно узел они отвечают. Необходимо уметь ориентироваться в сложном сплетении проводов.

Основные характеристики

Главной особенностью схемы подключения ВАЗ-2114 является то, что необходимо подавать питание на все агрегаты, обеспечивающие впрыск топлива:

1. Топливный электронасос.
2. Форсунки топливной рампы.
3. Сенсорная система.

Питание также подается на электронный блок управления и систему зажигания.Причем были установлены только модули зажигания, которые, по сути, представляют собой выключатель со встроенными катушками (их две). А вот на 16-клапанных двигателях на каждую свечу зажигания устанавливалась по одной катушке. Эта схема более совершенная, так как при выходе из строя катушки выйдет из строя только один цилиндр.

В целом автомобиль основан на конструкции своего предшественника — ВАЗ-2109. Такая же форма кузова, применены элементы подвески, зажигания и топливоподачи, даже задние фонари такие же. Но есть существенные отличия в конструкции двигателя и коробки передач.Новая европанель выглядит намного привлекательнее. Он использует более привлекательные датчики и другие инструменты.

Схема подключения автомобиля

Общую схему подключения ВАЗ-2114 можно разделить на несколько составляющих:

1. Система наружного освещения.
2. Система зажигания.
3. Подача топлива.
4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
5. Запуск двигателя (стартер).
6. Источник питания (аккумулятор и генератор).
7. Системы дополнительного оборудования — дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и др.

Абсолютно все цепи, которые подключаются к АКБ, защищены плавкими вставками (предохранителями). Устанавливаются под капотом (как и на предшественнике ВАЗ-2109).

Переключение происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока через кнопки при включении мощных потребителей. Причина в том, что при прямом включении больших токов происходит разрушение кнопок и сгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

На схеме подключения ВАЗ-2114 (форсунка и карбюратор, если в системе питания) должен присутствовать стартер. С его помощью запускается двигатель. В этом случае аккумуляторная батарея действует как источник энергии.

Пускатель состоит из следующих компонентов:

1. Обмотка статора (неподвижная часть).
2. Обмотка вращающаяся (возбуждение).
3. Bendix — предназначен для механического соединения ротора стартера и кольца маховика на коленчатом валу.Состоит из ведущей вилки, обгонной муфты и шестерни.
4. Соленоидное реле — приводит в движение бендикс и силовые контакты.
5. Крышки, щетки в сборе и другие детали.

Как работает стартер?

Питание стартера идет напрямую от аккумулятора — от верхнего выхода реле втягивающего идет провод к плюсу. Система запуска работает по следующей схеме:

1. Поворот ключа зажигания подает питание на все компоненты топливной системы. , ЭБУ.
2. Когда ключ установлен в положение «Пуск», питание подается на управляющий выход тягового реле.
3. Обмотки втягивающего устройства создают магнитное поле, которое заставляет сердечник двигаться.
4. Силовые контакты замыкаются, и ротор начинает вращаться.
5. Бендикс одновременно перемещается вдоль оси ротора, и шестерня входит в зацепление с ободом маховика.
6. Коленчатый вал начинает вращаться, топливо впрыскивается в камеры сгорания и высокое напряжение подается на электроды свечи зажигания.

Так устроена вся система запуска двигателя любого автомобиля, в том числе ВАЗ-2114.

Генераторная конструкция

Второй источник энергии для любого автомобиля — генератор. Требуется запитать всех потребителей при работающем двигателе. Генератор состоит из следующих частей:

1. Вращающаяся обмотка возбуждения.
2. Контактные кольца на роторе.
3. Подшипники.
4. Передняя и задняя обложки.
5. Обмотка статора.
6. Регулятор напряжения.
7. Шкив с крыльчаткой.
8. Диодный блок.
9. Конденсатор.

Проверенная конструкция, также используется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема его подключения довольно проста (см. Выше) — провод идет от силового контакта к плюсу аккумулятора. Благодаря генератору поддерживается оптимальный уровень заряда аккумулятора и электроснабжения всех потребителей.

Как работает генератор?

При остановке двигателя обмотка ротора получает питание.Следовательно, вокруг него есть магнитное поле. Но поскольку ротор не вращается, поле неподвижно. Следовательно, не выполняется одно из условий для работы генераторной установки — магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает раскручивать коленвал. В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но конструктивная особенность любого автомобильного генератора в том, что переменный ток генерируется.Причем на выходе появляются три фазы, а переменная нужна для питания всех потребителей постоянного тока …. В противном случае вся подпанельная проводка ВАЗ-2114, схема которой представлена ​​ниже, просто перегорит.

Блок полупроводниковых кремниевых диодов используется для выпрямления переменного тока. Генераторная конструкция с тремя выходными фазами используется по одной простой причине — пульсации намного меньше. На выходе выпрямителя установлен конденсатор — с его помощью можно избавиться от всей составляющей переменного тока.

Работа регулятора напряжения

Но есть одна огромная проблема — зависит от скорости. коленчатого вала генератор может выдавать напряжения от 10 до 30 вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на том же уровне — 12 В. На самом деле, конечно, генераторы вырабатывают немного больше — 13,6-14,6 В. Только в этом случае аккумулятор будет заряжаться нормально. Стабилизировать выходное напряжение можно, но проблема в том, что потребление тока очень велико.

А стабилитрон должен иметь немалые габариты и соответственно стоимость. Но гораздо проще стабилизировать питание обмотки ротора. Если величина приложенного к нему напряжения стабильна, то магнитное поле не изменится ни при каких обстоятельствах. Это действие осуществляется с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор совмещен с щеточным узлом.

Электронный блок управления

Схема подключения ЭБУ ВАЗ-2114 получается очень сложной, так как к нему подключено большое количество датчиков и

Электронный блок управления — это «мозг» всего Система состоит из следующих компонентов:

1. Корпус выполнен из пластика и металла.
2. Схема построена на микроконтроллере.
3. Датчики подключаются к входам микроконтроллера через
4. усилители сигналов, электронные ключи и реле подключаются к выходам контроллера.

Микроконтроллер позволяет отправлять сигналы на исполнительные механизмы в зависимости от того, как работает двигатель. В памяти ЭБУ хранится алгоритм работы всех систем. Причем схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно чуть больше параметров.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, подключенных к электронному блоку управления. Они влияют на впрыск топлива и угол опережения зажигания.

Система состоит из следующих датчиков:

1. Положения дроссельной заслонки.
2. Положения коленчатого вала.
3. Фазы (положение распредвала).
4. Скорость (находится на
5. Расход воздуха. Вместо него можно использовать датчик MAP.
6. Давление.
7. Детонация.
8. Кислород.

Все эти считыватели регулируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема подключения ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать, как самостоятельно устранять неполадки, а основные симптомы поломок приведены в документе.

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии подключены к «массе», которая выполняет роль второго провода. В 90-е годы в электрооборудование были внесены незначительные изменения. Итак, теперь на автомобиле установлен один звуковой сигнал без реле включения, не используются фонари сигнализации открытых передних дверей и реле-прерыватель контрольная лампа ручного тормоза … Также задний противотуманный фонарь … A Система обогрева может быть установлена ​​на заднем стекле некоторых автомобилей … Большинство контуров включается ключом зажигания. Постоянно включены (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, абажуров, патрона переносной лампы, аварийной сигнализации цепи питания и сигнальных ламп открытых передних дверей.

Схема

1 — указатели поворота боковые; 2 — габаритные огни; 3 — внешние фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения ВАЗ 2106; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя лобового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ВАЗ 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — указатель указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор ВАЗ 2106; 23 — стартер ВАЗ 2106; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумулятора; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар ВАЗ 2106; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — блок главных предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — патрон переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла *; 38 — резистор электродвигателя отопителя; 39 — лампа освещения перчаточного ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла *; 42 — выключатель зажигания; 43 — выключатель ближнего света; 44 — выключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — выключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели света, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — индикатор температуры охлаждающей жидкости ВАЗ 2106; 58 — датчик давления масла с контрольной лампой; 59 — тахометр ВАЗ 2106; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумулятора; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр ВАЗ 2106; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели света, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла *; 73 — лампа освещения багажника; 74 — датчик указателя уровня и запаса топлива; 75 — задние фонари; 76 — подсветка номерного знака.

* Устанавливается на некоторые автомобили ВАЗ-2106

Неисправности

Причина неисправности	Метод исключения
Батарея разряжена
Машина давно не эксплуатировалась	Зарядить аккумулятор зарядным устройством или другим автомобилем
Неисправный генератор	См. Генератор
Обрыв контакта в электрических цепях: провода на генераторе, блок предохранителей (предохранитель No.10), клеммы на АКБ ослаблены, поверхность клемм или штырей окислилась	Очистить окисленные поверхности, подтянуть соединения, заменить перегоревший предохранитель (после проверки цепи он защищает)
При выключенном зажигании работают многие потребители электроэнергии (магнитола, сигнализация, радиостанция и др. )	Уменьшить количество потребителей с батарейным питанием. При длительной стоянке снять магнитолу (как правило, для питания ее памяти требуется значительный ток — несколько десятков миллиампер)
Повреждение изоляции электрических цепей, утечка тока по поверхности аккумулятора	Проверить ток утечки (не более 0.01 А с выключенными потребителями) очистите поверхность аккумуляторной батареи раствором пищевой соды или нашатырного спирта
Короткое замыкание между пластинами («закипание» электролита, локальный нагрев батареи)	Заменить аккумулятор
В электролит попали соли железа, прочие примеси (ускоренный саморазряд аккумулятора)	Заменить аккумулятор
Сульфирование пластин из-за высокой концентрации кислоты или естественного старения аккумулятора (его емкость мала)	Заменить аккумулятор
Низкий уровень электролита	Если не произошло разбрызгивания электролита, добавьте дистиллированную воду
Электролит аккумулятора
Повышенный уровень электролита	Удалите электролит из банок аккумулятора с помощью пипетки с резиновой грушей
«Закипание» электролита из-за перезарядки АКБ (повышенное напряжение в бортовой сети)	См. Генератор
«Кипение» электролита из-за сильного сульфатирования пластин или их короткого замыкания (напряжение заряда в норме)	Заменить аккумулятор
Трещины в батарейном отсеке, незакрепленные крышки	Прикрутите крышки, прочистите вентиляционные отверстия, замените аккумулятор с трещинами в корпусе

В каждом современном автомобиле есть бортовая сеть — система, объединяющая всех потребителей энергии и электрооборудование.Эти устройства с разводкой размечены, в частности, в данной статье речь пойдет о легендарных отечественных «шестерках». Какие элементы включает в себя электросхема ВАЗ 2106, какие неисправности для нее характерны — узнавайте из этого материала.

[Скрыть]

Признаки неисправности

Какие элементы включает в себя электрооборудование и электросхема с описанием 21063? В эту систему входят все без исключения потребители энергии, а также основные системы автомобиля, включая зажигание, охлаждение двигателя и обогрев. В том случае, если автомобиль не заводится, а в работе электрооборудования наблюдаются сбои, в первую очередь следует проверить исправность электропроводки и заменить вышедшие из строя компоненты.

При невозможности запуска двигателя следует в первую очередь диагностировать состояние аккумуляторной батареи, а также подачу топлива в карбюратор или форсунку.

В случае, если топливо течет нормально, то для диагностики необходима электрическая схема машины, необходимо проверить следующее:

1. В случае карбюраторных двигателей диагностика распределителя зажигания, катушки, свечей зажигания и, конечно, сама проводка для подключения этих компонентов.В некоторых случаях невозможность запуска двигателя связана с поломкой, к которой подключены свечи.
2. В том случае, если речь идет о блоке питания впрыска, то причина может заключаться в неработоспособности блока ECM. Этот блок предназначен для обработки сигналов с датчиков, а также для передачи команд исполнительным механизмам. В целом блок управления предназначен для определения наиболее оптимальных параметров двигателя, но не все автомобили им оснащены.

Еще бывает, что сбои в работе силового агрегата связаны с исправностью замка зажигания, в частности, речь идет о поврежденных контактах контактной группы.

Фотогалерея «Неисправности основного аккумулятора»

Карбюраторный двигатель

Как работает схема подключения карбюраторного двигателя при запуске силового агрегата:

1. Водитель поворачивает ключ в замке зажигания, и система начинает подавать питание на этот блок.
2. На приборной панели все индикаторы и значки активированы, в этом случае оборудование работает от аккумулятора.
3. На катушку подается низкое напряжение, которое используется для генерации высоковольтного разряда.Когда напряжение проходит через модуль, оно преобразуется в высокое напряжение и подается в распределительный блок.
4. Посредством высоковольтного разряда привод распределительного механизма вращает коленчатый вал двигателя шестерки. Сам трамблер в свою очередь замыкает контакты и передает разряд по высоковольтным проводам на свечи. В дальнейшем этот разряд используют для воспламенения горючей смеси в цилиндрах двигателя (автор видео — канал ВЧ Автоэлектрик).

Классическое зажигание

В соответствии с электрической схемой классическое зажигание включает следующие компоненты:

• сам замок;
• катушка;
• распределитель или распределительное устройство;
• кабели высокого напряжения со свечами.

С помощью распределителя происходит прерывание первичной обмотки модуля, после чего на цилиндры в определенной последовательности подается высоковольтное напряжение. Как указано выше, катушка используется для преобразования низкого напряжения в высокое.

В том случае, если при попытке запустить двигатель ничего не происходит, то причины могут быть следующие:

1. Повреждение проводки между модулем и генераторной установкой. При такой проблеме необходимо провести диагностику состояния контактов, а также целостности электрических цепей.
2. Выход из строя самой катушки. В этом случае исправность устройства можно проверить искрой — трос снимается с распределителя и входит в контакт с корпусом или двигателем машины.Если при попытке запустить двигатель ничего не происходит, это означает, что устройство необходимо заменить.
3. Повреждение проводки в области между свечами зажигания и распределителем. В этом случае необходимо провести диагностику состояния крышки трамблера, в частности, проверить расположенный внутри бегунок, а также провода (автор видео — Александр Амочкин Коломенский канал ААК).

Электронное зажигание

Автомобили ВАЗ 2106 также оснащались электронным или бесконтактным зажиганием (БСЗ).Принципиальной особенностью таких автомобилей является то, что между распределительным механизмом и самой катушкой дополнительно был установлен электронный переключатель. Помимо основных компонентов, БСЗ включает в себя коммутационное устройство, а также датчик-распределитель.

С помощью последнего управляющие импульсы передаются на коммутирующее устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутационного устройства — преобразование управляющих сигналов в импульсное напряжение, подаваемое на обмотку катушки, в частности, речь идет о первичной обмотке.Наличие переключателя помогает улучшить формирование разряда, особенно если силовой агрегат работает на бедной смеси.

Инжекторный двигатель

Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим образом:

• первые имеют электронасос, повышающий давление в топливной системе;
• горючая смесь в этом случае образуется непосредственно в цилиндре, тогда как в карбюраторных версиях ее образование происходит непосредственно в карбюраторе;
• используется в форсунках топливных форсунок, обеспечивающих нормальный впрыск топлива;
• наличие, позволяющее точно определить момент, в который необходим впрыск горючей смеси (автор видео — канал «Советы автолюбителю»).

Как вы понимаете, силовые агрегаты впрыска оснащены большим количеством различных датчиков и контроллеров. Поэтому если двигатель не запускается, то причиной может быть неисправность в электрической цепи или самих датчиках.

Если речь идет конкретно о датчике, то такую ​​поломку можно определить своими руками:

• сначала следует отсоединить проводку от контроллера, для этого снимается разъем;
• далее мультиметром диагностируется сопротивление;
• если полученные значения отличаются от нормированных, то, скорее всего, прибор необходимо заменить.

Инструкция по диагностике и замене электропроводки

Прежде чем приступить к замене электропроводки и вышедших из строя узлов, необходимо провести диагностику системы.

Как проверить напряжение:

1. Для проверки нужна лампа с проводами, один из ее щупов должен быть подключен к минусовой клемме аккумулятора или корпуса «шестерки».
2. Другой контакт от лампы подключен к диагностируемой цепи. В этом случае необходимо, чтобы зонд находился как можно ближе к аккумулятору или предохранительному устройству.
3. В том случае, если управление в результате подключения начало гореть, это свидетельствует о наличии напряжения в диагностируемой области. Тестирование продолжается таким же образом, пока не будет выявлена ​​поврежденная цепь. Как показывает практика, часто неисправности электросистемы связаны с плохим подключением, поэтому в первую очередь рекомендуется проверить контакты (автор видео — канал РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВАЗ 2101-2107).

Также можно проверить целостность проводки, это делается для того, чтобы определить обрыв в электрической цепи.

Для этого выполните следующие действия:

1. Сначала отключите все напряжение от электрической цепи и выполните диагностику ее целостности. Для этого можно использовать контрольную лампу с подключенным блоком питания.
2. Оба контакта от лампы следует подключить к концам электрической цепи. Если такой возможности нет, то один щуп подключается к плюсовому контакту, а другой — к массе, то есть к кузову автомобиля. В том случае, если после подключения лампа загорается, то это говорит о том, что на тестируемом участке проводки есть вся проводка.Если лампа не загорается, это свидетельствует о повреждении проводки.
3. Диагностика замка проводится аналогично; для этого к его клеммам нужно будет подключить контакты от блока управления. При срабатывании блокировки должен загореться источник света.

Представлен бесплатный электротехнический справочник отечественного автомобиля ВАЗ-2105. Включая блок реле и предохранителей, а также схемы некоторых модификаций. Электрика выполнена по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии подключены к «массе» автомобиля, которая выполняет роль второго провода.Большинство цепей включаются выключателем зажигания. Схема автомобиля представлена ​​на рисунках двумя частями. Щелкните, чтобы увеличить на весь экран.

Электрооборудование ВАЗ 2105 — схема

1 — указатели поворота боковые; 2 — блок-фары; 3 — очистители фар; 4 — звуковые сигналы; 5 — электродвигатель омывателя фар; 6 — блок управления пневмоклапаном карбюратора; 7 — электродвигатель очистителя лобового стекла; 8 — электродвигатель омывателя лобового стекла; 9 — датчик уровня тормозной жидкости; 10 — катушка зажигания; 11 — лампа моторного отсека ВАЗ-2105; 12 — распределитель зажигания; 13 — датчик контрольной лампы давления масла; 14 — свечи зажигания; 15 — датчик указателя температуры охлаждающей жидкости; 16 — генератор; 17 — микровыключатель карбюратора; 18 — аккумуляторная батарея; 19 — пневмоклапан; 20 — реле включения стартера; 21 — стартер; 22 — реле стеклоочистителя; 23 — реле зажигания; 24 — реле выключателя сигнализации и указателей поворота; 25 — выключатель стоп-сигнала; 26 — патрон для переносной лампы; 27 — выключатель света заднего хода; 28 — выключатель контрольной лампы стояночного тормоза; 29 — монтажный блок; 30 — выключатель освещения приборов 2105; 31 — выключатель зажигания; 32 — выключатель наружного освещения; 33 — выключатель стеклоочистителя; 34 — выключатель омывателя лобового стекла и фар, очистителей фар; 35 — выключатель звуковых сигналов; 36 — выключатель фар; 37 — выключатель указателей поворота; 38 — выключатель аварийной сигнализации; 39 — выключатель обогрева заднего стекла; 40 — электродвигатель отопителя; 41 — прикуриватель; 42 — лампа освещения перчаточного ящика; 43 плафоновых выключателя в дверных стойках; 44 — выключатель противотуманных фар в задних фонарях; 45 — контрольная лампа давления масла; 46 — контрольная лампа резерва топлива; 47 — комбинация приборов; 48 — реле-прерыватель контрольной лампы стояночного тормоза; 49 — контрольная лампа уровня тормозной жидкости; 50 — блок контрольных ламп; 51 — контрольная лампа заднего противотуманного фонаря; 52 — контрольная лампа стояночного тормоза; 53 — вольтметр; 54 — контрольная лампа габаритного света; 55 — спидометр; 56 — контрольная лампа указателей поворота; 57 — контрольная лампа дальнего света фар; 58 — выключатель электродвигателя отопителя; 59 — плафон; 60 — добавочный резистор электродвигателя отопителя; 61 — задние фонари; 62 — подсветка номерного знака; 63 — датчик указателя уровня и запаса топлива; 64 — элемент обогрева заднего стекла; А — порядок условной нумерации вилок в колодках автоматического трехрычажного переключателя.

Вилки в гнезда монтажного блока

Схема бесконтактной системы зажигания ВАЗ

1. Свечи зажигания
2. Датчик распределителя зажигания
3. Экран
4. Датчик Холла
5. Выключатель
6. ​​Катушка зажигания
7. Монтажный блок
8. Реле зажигания
9. Выключатель зажигания.

Схема системы управления электромагнитным клапаном карбюратора

• 1. Концевой выключатель карбюратора
• 2.Катушка зажигания
• 3. Электромагнитный клапан
• 4. Монтажный блок
• 5. Реле зажигания
• 6. Выключатель зажигания
• 7. Блок жгута проводов, подключенный к блоку управления электропневматическим клапаном.
• 8. Блок управления электромагнитным клапаном

А. Порядок условной нумерации разъемов в блоке управления

Автоматические предохранители 2105

1 (8 А) Задние фонари (фонарь заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
2 (ДЛЯ) Электродвигатели стеклоочистителя и омывателя. Электродвигатели омывателей и омывателей фар. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты).
3 (8 A) Зарезервировано
4 (8 A) Зарезервировано
5 (16 A) Элемент обогрева заднего стекла и реле обогрева (контакты).
b (8 A) Прикуриватель. Розетка для переносной лампы.
7 (16 А) Звуковые сигналы
8 (8 А) Указатели поворота в режиме сигнализации. Переключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме.
9 (8 А) Регулятор напряжения генератора (на автомобилях с генератором Г-222)
10 (8 А) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Контрольная лампа и реле заряда аккумулятора. Комбинация устройств. Вольтметр. Система управления пневмоклапаном карбюратора. Реле контрольной лампы стояночного тормоза.
11 (8 А) Задние фонари (стоп-сигналы). Плафоны салона для кузова.
12 (8 А) Правая фара (дальний свет). Катушка реле включения очистителей фар (при включенном дальнем свете).
13 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
14 (8 А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа на капоте. Контрольная лампа включения габарного света.
15 (8 А) Правая фара (габаритный свет). Фонарь задний левый (габархический свет). Лампа прикуривателя. Лампы приборного освещения.Лампа для освещения бардачка ВАЗ-2105.
16 (8 А) Правая фара (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете).
17 (8 А) Левая фара (ближний свет).

• 18 — реле включения ближнего света фар;
• 19 — реле включения дальнего света фар;
• 20 — перемычка вместо реле включения звуковых сигналов;
• 21 — реле включения очистителей и омывателя фар;
• 22 — реле включения обогрева заднего стекла.

Note … До 1988 года противотуманные фары в задних фонарях и противотуманные фары были защищены монтажным блоком предохранителя 17 … С 1988 года они защищены отдельным предохранителем, который расположен в пластиковом корпусе. чехол в жгуте проводов рядом с выключателем противотуманных фар автомобиля.

1. Фары. 2. Габаритные огни. 3. Боковые указатели поворота. 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи. 6. Реле включения ближнего света фар ВАЗ 2101.7. Реле включения дальнего света фар. 8. Генератор ВАЗ 2101. 9. Стартер ВАЗ 2101. 10. Фонарь капота. 11. Свечи зажигания ВАЗ 2101. 12. Датчик контрольной лампы давления масла. 13. Датчик температуры охлаждающей жидкости ВАЗ 2101. 14. Звуковые сигналы ВАЗ 2101. 15. Распределитель зажигания. 16. Электродвигатель стеклоочистителя ВАЗ 2101. 17. Датчик контрольной лампы уровня тормозной жидкости. 18. Катушка зажигания ВАЗ 2101. 19. Электродвигатель омывателя лобового стекла. 20. Регулятор напряжения ВАЗ 2101. 21. Электродвигатель отопителя ВАЗ 2101. 22. Лампа освещения бардачка.23. Дополнительный резистор электродвигателя отопителя. 24. Розетка для переносной лампы. 25. Выключатель контрольной лампы стояночного тормоза. 26. Выключатель сигнала тормоза. 27. Реле-прерыватель указателей поворота ВАЗ 2101. 28. Выключатель света заднего хода. 29. Блок предохранителей. 30. Реле-прерыватель контрольной лампы стояночного тормоза. 31. Реле стеклоочистителя ВАЗ 2101. 32. Выключатель электродвигателя отопителя ВАЗ 2101. 33. Прикуриватель. 34. Выключатели света расположены в стойках задних дверей. 35. Выключатели света расположены в стойках передних дверей.36. Плафоны. 37. Замок зажигания ВАЗ 2101. 38. Щиток приборов ВАЗ 2101. 39. Датчик температуры охлаждающей жидкости ВАЗ 2101. 40. Контрольная лампа дальнего света фар 41. Контрольная лампа наружного освещения. 42. Контрольная лампа указателей поворотов ВАЗ 2101. 43. Контрольная лампа заряда аккумуляторной батареи. 44. Контрольная лампа давления масла ВАЗ 2101. 45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости. 46. ​​Указатель уровня топлива ВАЗ 2101. 47. Контрольная лампа резерва топлива. 48. Лампа подсветки панели приборов.49. Выключатель фар. 50. Выключатель указателей поворота ВАЗ 2101. 51. Выключатель звукового сигнала. 52. Выключатель омывателя лобового стекла. 53. Выключатель стеклоочистителя. 54. Выключатель наружного освещения. 55. Выключатель осветительных приборов. 56. Датчик указателя уровня и резерва топлива. 57. Лампа освещения багажника. 58. Задние фонари ВАЗ 2101. 59. Подсветка номерного знака. 60. Фонарь заднего хода.

Вторая версия электрооборудования ВАЗ 2101

1 — боковой указатель поворота UP140 с трубчатой ​​лампой (4 Вт) и оранжевым диффузором.
2 — фонарь габаритный передний ПФ140 (габаритный фонарь) с двухниточной лампой (5 + 21 Вт) для индикации размера и направления.
3 — ММ120 датчик контрольной лампы о падении давления масла в двигателе ВАЗ 2101.
4 — датчик ТМ106 электрического датчика температуры охлаждающей жидкости в двигателе.
5 — Фара FP40 с двухниточной лампой (45 + 40 Вт) дальнего и ближнего света.
6 — катушка зажигания В117.
7 — Прерыватель-распределитель зажигания Р125 с центробежным регулятором угла опережения зажигания и октан-корректором.
8 — электрические звуковые сигналы высокого и низкого тона С305 и С304.
9 — свеча зажигания А7.5ХС или А7.5БС с резьбой М14Х1.25.
10 — Фонарь подкапотного пространства PD140 с кнопочным включением.
11 — электростартер СТ221 (1,77 л.с.) со смешанным возбуждением.
12 — реле тяговое электромагнитное для включения стартера.
13 — Генератор G221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем.
14 — аккумулятор аккумуляторная 6-СТ-55 ЭМ.
15 — автоматический двухступенчатый регулятор напряжения электромагнитный ПП380.
16 — реле РС702 контрольной лампы, сигнализирующей об окончании зарядки АКБ.
17 — резистор (дополнительное сопротивление — 1 Ом) электродвигателя вентилятора отопителя.
18 — электродвигатель МЭ240 вентилятора отопителя.
19 — реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
20 — реле электромагнитное РС514 дворника ВАЗ 2101.
21 — электродвигатель МЭ241 (МЭ241А) стеклоочистителя SL191.
22 — реле-прерыватель РС491 указателей поворота ВАЗ 2101.
23 — Выключатель сигнала тормоза ВК412.
24 — блок предохранителей на 2 штуки (девять вставок по 8 А и одна — 16 А).
25 — лампа ЛВ211 для освещения перчаточного ящика.
26 — лампа (4 Вт) для освещения гнезда прикуривателя.
27 — прикуриватель электрический ПТ10.
28 — трехпозиционный переключатель ВК408 электродвигателя отопителя.
29 — выключатель (замок) ВКЗЗЗ зажигания и стартера или ВК347 с противоугонным устройством.
30 — трехпозиционный переключатель стеклоочистителя.
31 — выключатель подсветки панели приборов.
32 — выключатель наружного освещения.
33 — выключатель (кнопка) звукового сигнала.
34 — выключатель Р135 фар и световой сигнализации проблесковым маячком.
35 — переключатель Р135 указателей поворота.
36 — приборы управления заслонками (комбинациями) КП191.
37 — Патрон ПС500 для переносной лампы.
38 — выключатель БК409 контрольной лампы стояночного тормоза.
39 — датчик уровня BM150 и топлива в баке.
40 — выключатель кнопочный ВК407 плафона передней двери.
41 — плафон кнопочный выключатель задней двери.
42 — плафон ПК140 с трубчатой ​​лампой (5 Вт) для освещения салона автомобиля.
43 — лампа LB218 (4 Вт) для освещения багажника.
44 — фонарь ФП141 для освещения номерного знака двумя лампами (по 5 Вт).
45 — стоп-сигнал и габаритный фонарь с двухнитевой тормозной лампой (21 Вт) и обозначением размера (5 Вт) с красной линзой.
46 — Фара задняя П140.
47 — указатель поворота задний с лампой мощностью 21 Вт с оранжевым рассеивателем.

.
