Ступичный подшипник – один из важных элементов в автомобиле. При его отсутствии колеса попросту не будут вращаться. Данный элемент постоянно испытывает высокие нагрузки, поэтому его изготавливают только из качественных материалов. Но из-за больших пробегов автомобиля, а также по причине неправильной эксплуатации данная деталь может выйти из строя раньше. Специалисты рекомендуют ступичные подшипники менять сразу же, а иначе можно попасть в большие неприятности. Итак, давайте рассмотрим, что делать, если загудел ступичный подшипник, какое у него устройство и чем опасна езда с таким неисправным элементом.
На самом деле, гудение – это только первый сигнал. Дальше ситуация может развиваться быстро и стремительно. На фоне гудения детали водители начинают слышать треск, который исходит из района передних колес автомобиля. И вот в какой-то момент, когда подшипник не сможет выдержать оборотов, он разлетается вдребезги. О том, что случится дальше, легко догадаться. Вначале колесо заклинит, и в самый неподходящий момент автомобиль станет неуправляемым, и его понесет. Далее, сломается опора рычага подвески, а полуось деформируется. Ремонт подвески обойдется автовладельцу значительно дороже, нежели обычная замена ступичных подшипников.
Для самостоятельной диагностики нужно уметь «слышать» автомобиль. Чтобы знать, как определить, какой подшипник ступицы гудит, для начала следует познакомиться с устройством данного элемента, узнать причины неисправностей, а также научиться выполнять самостоятельно диагностику и замену этих деталей.
Содержание статьи
Симптомы поломки
Вот тут самое интересное — как определить неисправность, есть несколько сто процентных методов.
1) «Сухой» хруст. Когда ступичный подшипник выходит из строя, то появляется звук как бы хруста при движении. Это перекатываются сферические элементы. Они разбили обойму в которой находились и теперь расположены не равномерно. Этот звук вы не с чем не перепутаете, поверьте, в салоне этот звук прекрасно слышится. Это самый первый симптом – как появился такой звук сразу же едем на СТО.
2) Вибрация. Если подшипник уже хорошо изношен, то должна появиться вибрация, как в руль так и в кузов. Это говорит о том, что сферические элементы уже хорошо износили обойму подшипника, еще немного и возможно наступит «клин». Срочно меняем.
3) Машину тянет в сторону. Также возможно, часть с неисправным элементом не работает нормально – если можно так выразится, она немного стопорится, а поэтому автомобиль будет тянуть в ту или иную сторону, как при неправильном сход-развале.
Что будет если не менять
Многие автолюбители катаются с неисправными ступичными подшипниками, да еще и разгоняются под 100 и выше километров в час – ребята это очень опасно, запомните это связующий элемент колеса, который отвечает за его вращение. Если он разбит, то в любой момент его может заклинить. А это резкая остановка одного из передних колес. Теперь представьте если у вас скорость 100 км/ч – вы на такой скорости просто вылетите на обочину это в лучшем случае, но можете вылететь и на «встречку», а тут и до аварии недалеко. Бывали случаи когда машины переворачивались. Так что ребята подшипник ступицы – это очень опасно, если не хотите менять так ездите с небольшими скоростями, до 40 км/ч, иначе может закончится все очень плачевно.
Диагностика
Проверить жизнеспособность подшипника ступицы совсем просто, это сможет сделать даже абсолютно далекий от механики человек. С соответствующей стороны, где прослушиваются подозрительные звуки, передок поддомкрачивается, чтобы колесо зависло в воздухе; Диск держится руками за верх и низ и раскачивается: одной рукой толкаете, второй тянете на себя. Если колесо свободно поддается воздействию, подшипник уже негоден к службе. Даже на первый взгляд незначительный люфт свидетельствует о том, что подшипник начал сыпаться; если же скат просто болтается, значит, меры нужно принимать срочно.
Тянуть и дергать можно смело: колесо выдерживает гораздо более серьезные нагрузки, чем может оказать человек без дополнительной техники. Суммируя все сказанное, на вопрос, можно ли ездить, если гудит подшипник ступицы, следует ответить так: допускается, пока гул еще совсем тихий, на небольшой скорости, объезжая малейшие колдобины – и желательно в направлении автомагазина или СТО. Даже рисковые водители считают, что больше 200 км с такими симптомами проезжать не стоит, если вы цените свою жизнь и не готовы жить с тяжким грузом вины за чужую
Подшипник ступицы переднего колеса – что он собой представляет?
Передняя подвеска автомобиля выполняет огромное количество функций, основная из них — обеспечение управляемости автомобилем. Для надёжности между осью поворотного кулака и ступицей устанавливают по два подшипника. Они могут отличаться по размерам, но обязательно имеют конусную форму. Закрепляются они на оси упорной шайбой и гайкой. Чем сильнее затягивать гайку, тем плотнее будут прижиматься ролики. Это даёт возможность очень точно проводить регулировку для исключения люфта. Для водителя существует один не очень удобный фактор при эксплуатации автомобиля. Из-за отсутствия штатной защиты и возможности загрязнения при нарушении целостности сальника подшипник ступицы колеса требует постоянного внимания. Очень часто смазочный материал вытекает от высокой температуры или вымывается при частом взаимодействии автомобиля с водой. Соответственно, в корпус ступицы попадает дорожная пыль и песок. Абразивный мусор приводит к износу деталей, которые придётся обязательно менять.
Гудит подшипник ступицы: можно ли ездить?
Некоторые автовладельцы с неисправными подшипниками не просто ездят, но и разгоняют автомобили до 100 и выше км/ч – это очень опасно. Не стоит забывать, что ступичный подшипник – это элемент, который отвечает за возможность вращения колеса. Если данный узел разбит, его в любой момент может заклинить, а это очень серьезно. Часто из-за этого случаются аварийные ситуации со смертельными исходами. Клин — это резкая остановка одного из передних колес, если разрушен передний ступичный подшипник. На скорости в 100 км/ч автомобиль в самом лучшем случае улетит на обочину дороги, а может выбросить его и на встречную полосу. Также часто автомобили переворачиваются. Стоит помнить, что ступичный подшипник – это ключевой узел. Если гудит подшипник ступицы, можно ли ездить? Можно, однако не быстро, до 40 км/ч.
Гудит подшипник ступицы: сколько можно проехать?
Новички среди автомобилистов часто задают этот вопрос. Нужно сказать, что расстояние это зависит от качества дорог. В некоторых местах дорожное покрытие запросто угробит даже ходовую часть внедорожника. Поэтому лишний раз не стоит рисковать, человеческая жизнь одна.
Профессиональные автомеханики утверждают, что ездить все-таки можно, однако допускается это до тех пор, пока гул еще еле-еле слышен. Разрешается движение только на небольших скоростях. При этом нужно объезжать и небольшие ямы и выбоины. Даже водители, которые любят рисковать, уверены, что с такими симптомами более 200 км проезжать опасно. Теперь вы знаете, как определить, какой подшипник ступицы гудит. Эти советы должны помочь начинающим автомобилистам, которые только-только сели за руль транспорта.
ПОХОЖИЕ СТАТЬИ:
- Honda s2000: технические характеристики,дизайн,габариты,фото,видео.
- Устройство и принцип работы датчика положения распредвала
- 5 отзывов о BMW X5
- 12 дорогих машин брошенные своими владельцами
- Cвечи зажигания описание,устройство,принцип работы,неисправности,фото,видео.
- Опель фронтера: обзор,описание,фото,видео,характеристики,комплектация
- Лучшие автомобильные аксессуары с amazon.com
- Тормозные диски: описание,виды,ремонт,выбор,замена,фото,видео.
- Абсолютно новый Mercedes-Benz GLA: все, что нужно знать
- Volkswagen Polo 2017 года описание обзор фото видео комплектация.
- Как обманывают на АЗС и как себя обезопасить?
- Шаровая опора: описание,устройство,фото,видео,история,диагностика и замена
- Рулевая рейка описание устройство типы виды неисправности фото видео.
- Мерседес 203: технические характеристики,обзор,описание,фото,видео.
Эксплуатируя автомобиль, водители редко задумываются о его конструкционных особенностях и принципах работы основных узлов. Однако важно следить за состоянием механизмов, отвечающих за безопасность. Одной из таких деталей является ступица переднего колеса. Из расположения элемента становятся понятны его задачи: удержание колеса. Выполнить диагностику и устранить возможные неисправности механикам поможет схема конструкции с описанием устройства.
Функция

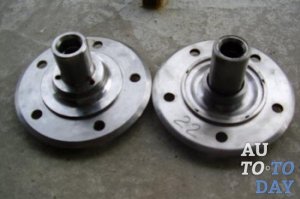

В общем случае ступица – это центральная часть вращающейся детали, служащая точкой крепления на вал или ось. В первом варианте посадку или соединение выполняют с помощью шпонки или шлицев для передачи крутящего момента. На ось деталь крепят через подшипник (почевник) качения или скольжения. В машиностроении ступицу делают для зубчатых колёс, шкивов, маховиков.
В конструкции автомобиля также присутствует ступица, которая отвечает за крепление передних и задних колёс. Деталь находится в составе подвески машины и крепится к опорным мостам, балкам и рычагам. Основная функция элемента – удержание тормозного диска (барабана), колеса, передача крутящего момента. Ступичный узел воспринимает большую радиальную и осевую нагрузки. Первая – результат удержания веса автомобиля и преодоления препятствий в виде выбоин на дорогах. Осевое воздействие возникает при вхождении в поворот и боковом смещении машины.
Ввиду высоких динамических нагрузок изготавливают элемент из цельнометаллической стальной болванки. Обычно на заводе предварительно выливают заготовку в специальную форму с последующей токарной обработкой. Готовая ступица выглядит как металлический диск с крепёжными отверстиями и посадочным местом под подшипник. В зависимости от назначения в ней может быть выполнено отверстие (простое или под шлицевый вал) либо сделана глухая втулка.
Конструкция
Опорный узел состоит из ступицы колеса, навесного устройства, подшипников качения. Все его компоненты изготовлены с высокой степенью точности. Даже незначительные зазоры могут привести к разрушению узла. Крепится ступица к подвеске через радиально-упорный шариковый или роликовый подшипник. Для фиксации последнего применяют стопорные кольца или зажимные корончатые гайки, предотвращающие самопроизвольное откручивание.
К сведению!В зависимости от места установки и типа привода автомобиля возможен монтаж ступицы на один или два подшипника. В первом случае используют однорядный шарико- или роликоподшипник.
Конструкция ступицы колеса зависит от типа привода автомобиля и места установки. Существует 4 основных конструктивных варианта исполнения компонента:
- Ведущие неуправляемые колёса. Такие элементы устанавливают на задних мостах автомобилей с полным или частичным приводом. Узел представлен длинной полуосью, входящей в зацепление с деталями дифференциала, на которой закреплён монтажный фланец и ступичный подшипник.
- Ведомые неуправляемые колёса. Применяют в задней подвеске переднеприводных автомобилей. Ступичный узел состоит из монтажного фланца, закреплённого на подшипниках. Крепят элемент к продольным или поперечным балкам задней подвески.
- Ведущие управляемые колёса. Такой тип устанавливают на автомобили с полным или частичным приводом. Ступица передняя служит не только для поддержки колеса, но и для передачи крутящего момента от трансмиссии. Она пустотелая с внутренним шлицевым зацеплением.
- Ведомые управляемые колёса. Применяют ступичные узлы в конструкции передней подвески заднеприводных автомобилей. Закрепляют детали на поворотном кулаке с помощью резьбового соединения, а зазоры в элементах можно регулировать путём затяжки стопорной гайки.
Основная деталь в ступичном узле – подшипник. Именно он воспринимает все статические и динамические нагрузки. От его ресурса зависит долговечность всего механизма. Производители, выпускающие подшипники, указывают срок службы компонента порядка 200 тыс. км. Это число довольно условное и зависит от характера вождения, а также состояния дорожного покрытия. При езде по бездорожью пробег снижается до 50 тыс. км. После окончания срока службы подшипник подлежит замене.
Чтобы увеличить комфорт и снизить шум в автомобиле, производители стараются уменьшить неподрессоренные массы подвески. Для этого подшипник и ступицу объединили в единую конструкцию. Всего разработано 5 поколений новых узлов:
- Двухрядные подшипники типа HUB-I. Такие детали можно заменить отдельно, что увеличивает ремонтопригодность конструкции.
- Подшипники с монтажным фланцем HUB-II. Одна из обойм деталей выполнена в теле ступицы или крепёжного элемента.

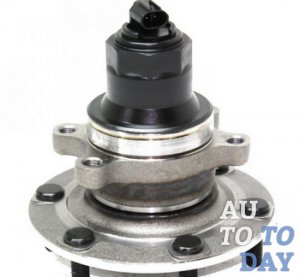

- Ступичный узел в сборе HUB-III. Третье поколение получило наиболее широкое применение в автомобилях последних годов выпуска. Как такового подшипника в узле уже нет, а есть ступица и крепёжный элемент, разделённые между собой телами качения.
- В конструкцию 3 поколения добавили интегрированный ШРУС, получив технологию HUB-IV.
- Ступичный узел с шарниром равных угловых скоростей и тормозным диском (HUB-V).
Технологии 4 и 5 поколения находятся в стадии разработки и тестирования. Ступичные узлы имеют минимальную неподрессоренную массу, что положительно сказывается на работе подвески. Однако, ввиду сложности конструкции у этих поколений высокая цена, а значит устанавливать их будут на премиальных автомобилях.
Возможные дефекты, причины их возникновения
Отказ ступичного узла не происходит мгновенно. Обычно дефекты проявляются постепенно. Сопровождаются они в увеличении зазора в подшипнике, что приводит к люфту и биению колеса. Основные виды неисправности ступицы:
- Разрушение сепаратора или тел качения. Обычно это происходит из-за низкого качества материалов или нарушения технологии сборки подшипника. Кроме того, разрушение возможно по причине неправильного монтажа узла.
- Выработка контактных поверхностей. Детали подшипника неизбежно изнашиваются, однако, интенсивность процесса зависит от твёрдости материала, из которого они изготовлены.
- Ослабление креплений. В конструкции механизма предусмотрены стопорные кольца и гайки. Если они ослабнут, подшипниковый узел может разболтаться.
- Высыхание или отсутствие смазки. Без смазывающего материала интенсивность износа повысится в несколько раз, что приведёт к преждевременному отказу элементов.
- Попадание внутрь грязи или абразивных материалов. При нарушении герметичности посторонние вещества способствуют быстрому разрушению деталей.
Что именно сломается спрогнозировать сложно. Всё зависит от модели автомобиля, особенностей конструкции ступичного узла, применяемых комплектующих. Не стоит эксплуатировать машину, если есть подозрение, что элементы ходовой имеют повреждения. Увеличенные зазоры в опоре колеса приводят к повышению динамических нагрузок на компоненты подвески (шаровые, наконечники, стойки, амортизаторы и другие менее значимые детали). Кроме того, отказ ступицы во время движения может стать причиной потери управления и возникновения ДТП.
Признаки дефектов, их диагностика
Чтобы не допустить полного отказа ступичного узла, когда колесо перестанет вращаться или даже отвалится, водителю необходимо обращать внимание на признаки поломки. Последние проявляются постепенно. Сначала появляется невнятный гул во время разгона или торможения, затем шум не стихает даже при равномерном движении по ровной дороге. Более сильные повреждения выражены скрежетом и свистом. Когда отказывает подшипник, наблюдается чрезмерный износ протектора и нагрев тормозного диска.
К сведению!Неисправности узла сложно диагностировать на первом этапе их появления. Чтобы исключить отказ, нужно периодически проводить проверку на станциях, где есть специальное оборудование.
При появлении первых явных признаков, что ступичный узел работает неправильно, нужно провести диагностику деталей. Самостоятельно это можно сделать несколькими способами:
- Постучать ногой по боковой части покрышки. Это простой, но действенный способ: если колесо заметно шатается, в его креплениях есть люфты.
- Проверка в движении. Если при скорости автомобиля 60 км/ч и выше появляется монотонный гул, виляя из стороны в сторону, можно определить, какой узел имеет дефект. При повороте влево нагружается правая ось и наоборот. Если при манёвре звук стихает – значит, именно эта ступица подлежит ремонту.
- Приподнять колесо. Необходимо поднять автомобиль домкратом или на подъёмнике и проверить люфт и перемещение каждой ступицы. Прилагая боковое усилие к колесу, последнее не должно болтаться или стучать. Кроме того, при вращении недопустимы шелестящие звуки и гул в подшипнике.
Обслуживание, регулировка
Ступичные узлы автомобилей последних поколений имеют необслуживаемую конструкцию. Они должны отработать срок, заявленный производителем, затем изношенные детали меняют на новые. Однако в ступицах применяют грязе- и пылезащитные компоненты, повреждение которых может стать причиной отказа всего узла. При эксплуатации автомобиля необходимо периодически проверять и обслуживать пыльники, уплотняющие манжеты, менять смазку внешних элементов.
Подвеска на старых автомобилях предполагала возможность регулировки зазоров в подшипниках. Это возможно благодаря двум разнонаправленным коническим подшипникам. Их надевают на общую ось и зажимают специальной гайкой с прорезями под шплинт. Порядок регулировки:
- Вывешивают нужное колесо, поднимая автомобиль домкратом или на подъёмнике. Принимают меры для предотвращения падения или перемещения машины во время работы.
- Снимают пылезащитный колпачок. Для этого в место его соприкосновения со ступицей вставляют плоскую массивную отвёртку или монтировку, аккуратно постукивая молотком, сбивают защиту.
- Извлекают шплинт из стопорного отверстия.
- Закручивая гайку по часовой стрелке, затягивают подшипник. Затем на 45-90 ° отворачивают крепёж в обратную сторону.
- Проверяют биение колеса и лёгкость вращения. Если оно крутится равномерно, без заеданий и не болтается, гайку фиксируют, устанавливая новый шплинт.
- Добавляют немного свежей смазки, устанавливают пылезащитный колпачок и опускают автомобиль.
Если в ступичном подшипнике образовался зазор – это признак начала его интенсивного износа. В этом случае регулировка будет временной мерой, чтобы продлить срок эксплуатации автомобиля до плановой замены детали.
Неисправная ступица обязательно подлежит ремонту. Сделать это можно в сервисной мастерской либо самостоятельно в гараже. В последнем случае понадобится набор инструментов для демонтажа узла и массивный рабочий стол с тисками для выпрессовки/запрессовки деталей. Тем, кто будет впервые менять подшипник ступицы помогут фото или видеоматериалы процесса замены.
Для каждой модели автомобиля процедура ремонта индивидуальна. Но в общем случае необходимо демонтировать подшипниковый узел, отделив его от деталей подвески. В снятом положении будет удобно выпрессовывать внутреннюю и внешнюю обоймы. Но, если демонтировать старый подшипник можно, применяя тяжёлый молоток, новый нужно устанавливать аккуратно, чтобы не повредить защитные уплотнения, сепараторы. Любая поспешность или неточность могут привести к быстрому отказу отремонтированного узла.
Поломка ступицы – неисправность, с которой эксплуатация автомобиля недопустима. Лучше вовремя отремонтировать подшипниковый узел, чем потом тратить деньги на восстановление всей подвески.
Ступица переднего колеса — как вычислить поломку?
Главное, на чем должно быть сосредоточено внимание любого водителя — это безопасность на дороге и касается это не только выполнения правил дорожного движения. Не последнюю роль в избежании возможных аварийных ситуаций играет техническое состояние транспортного средства, поэтому для любого владельца автомобиля так важно вовремя заметить и устранить появившиеся неисправности. В первую очередь это утверждение касается деталей ходовой системы, к которой относят ступицы передних и задних колес. Тему исправной работы последних мы с Вами уже обсуждали чуть ранее, а сегодня поговорим про устранение проблем в передней ступице.
1. Причины поломки ступицы: почему нагревается?
Определить неисправности ходовой системы автомобиля, опытный водитель сможет исходя из характерных признаков, таких как:
— неравномерное стирание протекторов покрышек;
— чрезмерное раскачивание кузова в процессе поворота или при торможении; частое отклонение машины от прямолинейного движения;
— протекание и сжатие амортизаторов; повышенный уровень вибрации; появление посторонних звуков, сопровождающих движение транспортного средства.
Причинами подобных явлений, обычно становится сильный износ отдельных деталей системы, неправильное крепление амортизаторов, серьезные погрешности в регулировке развал-схождения. Также, у переднеприводных автомобилей, наиболее уязвимым местом является ступица переднего колеса, сильные нагрузи на которую влияют на ее рабочее состояние и эксплуатационные качества.
Выход из строя данной детали довольно распространенная проблема, особенно учитывая качество дорожного покрытия в нашей стране. Она обеспечивает крепление колеса, которое за счет вращения гранаты заставляет двигаться и саму ступицу. Также, кроме колесного диска, к ней крепятся шаровые опоры и тормозной диск. Учитывая специфическое устройство ступицы, нельзя сразу определить, что именно с ней не так, поскольку причин поломок может быть несколько. Однако, не заметить проблему очень трудно, поскольку все неисправности довольно ощутимы. Так, например, первым признаком выхода из строя этой детали является появление в процессе движения неприятного звука (гула), интенсивность которого может меняться в зависимости от скорости езды и силы торможения. Но даже опытный водитель не всегда сможет понять с какой стороны транспортного средства появилась проблема, поэтому, для полной диагностики лучше поднять машину на домкрат и вручную покрутить оба колеса.
Довольно частым проявлением неисправностей ступицы переднего колеса, также выступают повышенная изнашиваемость резины, вызывающая сильную, отдающую в руль вибрацию (при скорости 80-120 км/час) и нагревание тормозного диска, который перегружается из-за неправильно вращающегося подшипника. Нагревание диска Вы можете почувствовать просто приложив к нему руку. Если проехав 8-10 км. (без интенсивного торможения) ступица нагрелась так что притронуться к ней невозможно (свыше 70 градусов), то проблема может скрываться в слишком затянутом подшипнике, в случае с которым лучше не дожать чем пережать. Однако существуют и другие факторы влияющие на появление подобной проблемы. Иногда повреждение какой-то части подшипника или недостаточное количество смазки приводят к такому же результату.
Для того, чтобы примерно определить вышедший из строя подшипник останавливать автомобиль совсем не обязательно, достаточно обратить внимание на интенсивность гула при повороте руля: при повороте в правую сторону — возрастет сила «гудения» в левом колесе, а при повороте в левую — в правом.
Ремонт ступицы переднего колеса своими руками
И так, после диагностики проблемы и точного определения ее причины (ступица окончательно вышла из строя), логичным будет решение начать ремонт. Проведение ремонтных работ, в данном случае, включает регулировку крепления подшипника или, что чаще встречается, полную его замену. Что бы осуществить задуманное, Вы можете обратиться за помощью к сотрудникам СТО, где заодно проведут полную оценку состояния ходовой системы. Но бывают случаи, когда станция технического обслуживания находится очень далеко, а решить возникшую проблему надо немедленно, что делать тогда? Ответ очевиден: провести ремонтные действия самостоятельно, что вполне реально и в домашних условиях.
Прежде всего, стоит подготовить необходимые для этой процедуры инструменты. В большинстве случаев, достаточно будет обычного набора, включающего в себя различные гаечные ключи с головками, съемник стопорных колец, тиски, чашечный съемник, отвертки, молотки, зубило, а также домкрат, без которого Вы не сможете поднять нужную сторону автомобиля (конечно, если где-то в гараже не завалялся электрический подъемник). В дополнение к домкрату, рекомендуется обеспечить кузову дополнительный упор в виде деревянных брусков или других подпорок, которые используются для большей безопасности (если автомобиль вдруг соскочит). Кроме того, необходимо приобрести новые сменные детали: полностью ступицу или только ее подшипник, что зависит от степени их изношенности и силы нагревания. Иными словами: меняем наиболее проблемную деталь.
Наличие в автомагазине подходящей именно Вам запчасти, в первую очередь, зависит от марки транспортного средства. Естественно, владельцам ВАЗов намного проще подобрать подходящую деталь, нежели атолюбителям, в гараже которых находится иномарка последней модели. Правда, сдается мне, что последние вообще не парятся вопросом замены ступицы переднего колеса, но это сейчас не важно. В общем — чем проще машина, тем больше у Вас шансов быстро приобрести замену вышедшей из строя ступице. Однако, если ее, все-таки, не оказалось на складе, то как всегда на помощь приходит Интернет, а с доставкой (особенно в крупные города) проблем возникнуть не должно. Менять нагревающийся подшипник ступицы следует аккуратно и тщательно, так как это серьезно повлияет на последующую эксплуатацию ходовой части транспортного средства. Как правильно провести данную процедуру, мы Вам сейчас расскажем.
Как произвести замену или ремонт в деталях
После проведения подготовительных работ и вооружения всем необходимым, можно приступать непосредственно к замене сломанной детали. Для начала, нужную в работе сторону «поддомкрачивают», а в целях дополнительной страховки, устанавливают подпорки (можно поместить под задние колеса антипокатные упоры). Затем, на коробке передач следует выставить первую передачу и поставить машину «на ручник». Теперь, с помощью ключа, колесные болты можно отпустить и открутить ступичную гайку подшипника (если диски легкосплавные, то колесо придется сразу снять, после чего попросить кого-то нажать на «тормоз», а затем выкрутить гайку ступицы).
Иногда, бывает так, что гайка на граните слишком сильно затянута и сорвать ее ключом никак не получается…Что бы решить эту проблему, можно воспользоваться одним проверенным способом откручивания таких деталей. Его суть заключается в просверливании стороны заклинившей гайки. Делают это так, что бы получилось рассверлить ее край до самой резьбы, после чего тупым зубилом деталь раскрывают и с легкостью откручивают.
После выполнения описанных процедур, нужно снять переднее колесо и широкой отверткой удалить защитный колпачок ступицы. Дальше, с тормозного диска снимают суппорт: барабан, вместе со стойкой, поворачивается на себя и выкручиваются болты крепления, посл чего, что бы суппорт не мешал, его отводят в сторону или подвязывают. На следующем этапе, шаровые опоры и рулевые наконечники снимаются, но перед началом, их следует обработать веществом, удаляющем ржавчину — это значительно облегчит процесс откручивания.
Для снятия тормозного диска, достаточно отвинтить два, вкрученных в ступицу болта, а после них, тоже самое сделать с центральной гайкой. Сначала, можно попробовать осуществить это действие с помощью ключа, а если прокрутить ее не выйдет, тогда уже придется применить зубило, тем более, что конструкция гайки, как будто для этого создана: имеет канавку, позволяющую его вставить. На последующих этапах, стойку откручивают и достают ступицу, после чего можно приступать к ее ремонту.
В подавляющем большинстве случаев, из строя выходит именно подшипник, а значит ремонт будет базироваться на процедуре его замены. Исходя из этого дальнейшая работа может пойти по одному из трех путей. Первый путь предусматривает замену детали с использованием съемника, при чем поворотный кулак с автомобиля не снимается; второй, наоборот, требует его демонтажа, после чего, подшипник меняется уже на верстаке (используются тиски и съемник), а при использовании третьего способа, стойка снимается целиком и замена подшипника производится с использованием тисков. Каждый из описанных вариантов имеет свои преимущества и недостатки.
Так, например, преимуществом первого способа замены подшипника ступицы является отсутствие необходимости трогать болт регулировки развала схождения, но, в то же время, рабочий процесс будет не столь удобным, особенно при отсутствии подъемника или смотровой ямы, так как выбить ступицу и запрессовать подшипник будет крайне проблематично. Произвести замену подшипника ступицы переднего колеса, используя для этого второй способ, намного легче и удобнее, но существует риск нарушения регулировки развала автомобиля. Поэтому, перед тем, как откручивать болты крепления поворотного кулака, нужно отметить его положение к стойке, а также положение регулировочного болта. При обратной сборке, такие метки помогут добиться минимальной погрешности. Данный способ будет особенно полезен тем, кто меняет не только подшипник, но и занимается остальным ремонтом ходовой части: заменой шаровых опор, рулевых наконечников, сайлентблоков и т. д.
Наиболее трудоемким способом замены подшипника можно назвать третий способ, ведь что бы снять стойку приходится распрессовывать рулевой наконечник и откручивать крепление верхней опоры, а уже после этого, на снятой стойке, можно будет заменить деталь.
Еще один момент, на который стоит обратить внимание в ходе демонтажа старого подшипника ступицы — это его извлечение (выбивание). Проводить подобные действия стоит крайне аккуратно, что бы избежать повреждений гнезда и устройства механизма. Если вручную, достать его не получилось, тогда стоит попробовать выполнить работу на прессовочном станке, но опять же, постарайтесь не повредить штопорное кольцо, ведь оно не всегда идет в комплекте с новой запчастью.
Обратите внимание! При демонтаже, подшипник передней ступицы окончательно разваливается, поэтому не стоит даже пытаться сохранить его целым, а вот что касается аналогичной детали задней ступицы, то она гораздо легче снимается и намного дольше служит.
После установки новой детали, соберите все в обратном порядке и можете отправляться на ближайшую СТО, где ее сотрудники сделают развал-схождения колес Вашего транспортного средства, так как после снятия рулевой тяги (если она проводилась) предыдущие настройки точно сбились.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Ступица как важный узел автомобиля
Ступица это конструкция, которая поддерживает колёса. Такой факт знают (или должны знать) все автовладельцы. Через специальные подшипники она опирается на ось. Подшипник ступицы это узел, который имеет разные конструкции и типы, зависящие от того, где он установлен, на передней или задней паре колёс, и от марки авто.
Подшипник выполняет следующие функции:
- обеспечивает беспрепятственное вращение самой ступицы на оси с минимальным расходом усилий на трение;
- соединяет её, ступицу, с осью или же с поворотным кулачком;
- производит её центровку на оси;
- производит распределение сил, как радиальных, так и поперечных, крутящихся моментов, полученных от колеса к оси и подвеске авто, а также от подвески к колесу;
- снимает нагрузку с полуосей ведущего моста, переводя её на балку моста.
Основным элементом этого узла является ступичный подшипник, при помощи которого и происходит соединение ступицы колеса и оси. Применяется в легковых автомобилях, грузовых и в тракторах, которые имеют малую тягу на задних полуосях. Такие подшипники устанавливаются и в двигателях с электрической трансмиссией. Понятно, что он играет большую роль и его любая неисправность обязательно требует полной замены. Прежде чем купить подшипник для замены, необходимо разобраться в его особенностях и типах.
Подбор подшипника ступицы
Для этого узла применяются только подшипники качения. Это могут быть как шарикоподшипники, в которых внутри шарики, так и роликоподшипники, в которых внутри короткие цилиндрики. Тела качения могут располагаться в один или в два ряда. Также подшипники ступицы бывают однорядные и двухрядные.
По нагрузке выбираем радиально-упорные подшипники и радиально – упорные самоустанавливающиеся. Радиально – упорные называются от воспринимающейся нагрузки поперёк оси, то есть по радиусу. Такой подшипник будет хорошо работать вне зависимости от того, какую нагрузку будут получать колеса. Это может быть езда по пересеченной местности, езда с уклоном, нагрузка или удары по бокам колеса.
Самоустанавливающиеся подшипники ступицы хороши тем, что при установке небольшая погрешность в несоосности между ступицей и осью может выравниваться за счет конструкции самого подшипника.
По конструкции подшипники, которые устанавливаются в ступице, могут быть следующими.
Однорядные конические радиально – упорные подшипники. Внешне это подшипник с коническими роликами в один ряд. Уплотнительное кольцо, входящее в конструкцию, предотвращает попадание грязи во внутрь подшипника и препятствует вытеканию смазки из него, которая при нагревании обычно становится жидкой. Как правило, этот вид подшипника является неразборным.
Самоустанавливающиеся однорядные конические радиально – упорные подшипники. Детали подшипника не соединены в жесткую конструкцию, то есть могут быть как частично, так и полностью разборными. У них обычно можно снять наружное кольцо, сепаратор с роликами и нижним кольцом остаются. Это очень удобно при монтаже.
Самоустанавливающийся однорядный конический радиально – упорный подшипник.Двухрядные шариковые радиально – упорные подшипники. Эти подшипники имеют широкие верхние и внутренние кольца, между которыми находятся два ряда шариков, которые расположены в шахматном порядке. Шарики разделены между собой сепаратором. Эта конструкция принадлежит к неразъемным, закрыты с одной стороны уплотнительным кольцом.
Такая же конструкция может быть и для самовосстанавливающихся подшипников. Разница в том, что форма внутри колец имеет особенности, которые позволяют шарикам смещаться по отношению к оси. Могут изготавливаться как разборными так и неразборными.
Роликовые радиально- упорные подшипники двухрядные. Выпускаются в неразборной конструкции, имеют защитные кожухи или с одной или с двух сторон.
Роликовые радиально- упорные подшипники двух рядныеТакже эти подшипники ступицы разделяются по конструкции:
- подшипники, которые подлежат замене при том, что ступица в замене не нуждается;
- подшипники, выпускаемые уже окончательно запрессованными в ступицу. При выходе из строя такого подшипника меняется вся ступица.
Так как автомобили бывают с передним или с задним приводом, подшипники ступиц выпускаются для:
- авто переднее и полноприводных – подшипники управляемых ведущих колёс, применяются двухрядные шариковые или роликовые подшипники;
- авто заднеприводные – подшипники управляемых ведомых колёс;
- авто переднеприводные, авто с четырьмя осями, имеющие опорные не ведущие мосты – подшипники ведомых неуправляемых колёс;
- авто заднеприводные и полноприводные – подшипники ведущих неуправляемых колёс.
Применяются такие типы подшипников для следующих видов автомобилей:
авто российские, если авто более ранних сроков выпуска применяются подшипники, чаще, по два конических однорядных;
в остальных легковых автомобилях –двухрядные шариковые или роликовые подшипники;
в грузовых автомобилях, тракторах, автобусах по два подшипника конических.
При замене подшипника, если вы делаете замену самостоятельно или заказываете сами для СТО, приобретать подшипник нужно той же марки и номера, который и был на вашем авто. Ничего менять не нужно, допускается только замена производителя подшипника на более качественный.
Подшипники для передней и задней ступицы колеса автомобилей Лада
Так как автомобиль ВАЗ пользуется хорошим спросом у автомобилистов России, вопрос запасных частей и, тем более подшипников, решается относительно просто. Дело не в том, чаще ломается ВАЗ или Хонда, а в том, что цена как автомобиля, так и запчастей доступная. Естественно, покупать самые дешевые запчасти, в том числе подшипники нелогично, частая замена подшипника ступицы приведёт к тому, что гнездо будет давать люфт, а это чревато авариями.
Дешевый подшипник не может служить долго, технология его такая, что в при его изготовлении должно быть задействовано много станков, должна проходить шлифовка и термообработка, оборудование при изготовлении колец, сепараторов, шариков или роликов должно давать минимальные припуски.
Подшипник задней ступицы на ВАЗ 2108Конечно, очень заманчиво купить китайский вариант нашего подшипника. Вроде бы все одинаковое, размеры, вид, номер такой же. Иногда даже гравировка номера как у наших производителей или литовских, но насторожить должна только цена.
Даже если это и китайский производитель, он может выпускать хороший товар, но цена будет не копеечная.
Подшипник ступицы, возможно и китайского производства, но компании БерингЕсть таблицы аналогов китайских подшипников, которые соответствуют российским.
Перечень подшипников, применяемых в Автомобиле Лада Гранда и их аналоги.
| Узел | Номер подшипника | Количество | Импортный аналог |
| Коробка дифференциала (правая и левая опоры) | 7207 | 2 | 30207 |
| Подшипник передней ступицы | 256707 | 2 | – |
| Подшипник вала КПП (задняя опора) | 180305 | 2 | 6305 2RS |
| Подшипник вторичного вала КПП | 464706 | 5 | K32х37х27 |
| Муфта выключения сцепления | 520806 | 1 | – |
| Подшипник задней ступицы | 256706 (шариковый — выше скорость вращения) 537906 (роликовый — выше грузоподъемность) | 2 | – |
| Первичный вал КПП (передняя опора) | 42205 | NJ205 | |
| Вторичный вал КПП (передняя опора) | 42305 | NJ305 |
Подшипники ВАЗ 2108, 2109, 2110, 2111, 2112, 21314, 2115 и их аналоги
| Применяемость | Номер подшипника | Аналог импорт/Китай | Размеры | Количество |
| Подшипник дифференциала | 6-7207А | 30207 | 35х72х18,25 | 2 |
| Подшипник коробки передач шариковый с проточкой | 50305 | 6305N | 25х62х17 | 2 |
| Подшипник игольчатый вторичного вала КПП | 464706 | — | 30х36х25 | 5 |
| Подшипник передней опоры вторичного вала КПП, | 6-42305АЕ1УШ1 | NJ305 | 25х62х17 | 1 |
| Подшипник передней опоры первичного вала КПП, | 6-42205А1Е1УШ1 | NJ205 | 25х52х15 | 1 |
| Подшипник механизма натяжения ремня | 256705 | — | 25х62х28 | 1 |
| Подшипник водяного насоса | 330802 или 1НР16092 | — | 16х30х39 | 1 |
| Подшипник опорный стойки для передней подвески | 348702 (или в комплекте 8115) | — | 14,5х52х1475х100х19 | 2 |
| Подшипник шестерни для рулевого механизма | 104 | 6004 | 20х42х12 | 1 |
| Подшипник шестерни для рулевого механизма | 80-903 | 16003 | 17,7х35х8 | 1 |
| Подшипник игольчатый шестерни рулевого механизма | 604901 | — | 11,1х17,5х13 | 1 |
| Подшипник от задней ступицы | 537906 или 256706 | VKBA 1307 | 30х60х37 | 2 |
| Подшипник для передней ступицы | 537907 или 256907 | VKBA 1306 или VKBA 3786 | 34х64х37 | 2 |
| Подшипник выжимной сцепления | 520806 | — | 31х55х13/19 | 1 |
| Подшипник генератора 1 | 180202 | 6202-2RS | 15х35х11 | 2 |
| Подшипник генератора 2 | 180103 | 6003-2RS | 17х35х10 | 1 |
| Подшипник генератора 3 | 180302 | 6302-2RS | 15х42х13 | 1 |
| Подшипник генератора 4 | 180303 | 6303-2RS | 17х47х14 | 2 |
Подшипники на Шевроле Нива и ВАЗ 2123
| Применяемость | Номер подшипника | Аналог импорт/Китай | Размеры | Количество |
| Подшипник КПП первичного вала | 750706 | — | 30х75х22,9 | 1 |
| Подшипник КПП вторичного вала | 750306 | — | 30х72х19 | 1 |
| Подшипник КПП первичного и вторичного валов | 92705 | — | 25х55х18 | 2 |
| Подшипник КПП промежуточного вала | 156704 | — | 20х50х20,6 | 1 |
| Подшипник КПП, блок шестерни пятой ступени | 6-42205А1ЕУШ1 | NJ205 | 25х52х15 | 1 |
| Подшипник КПП первичного вала(задний конец коленвала) | 180502 | 62202-2RS | 15х35х14 | 1 |
| Подшипник КПП, соединение рычага | 2123-1703360 | — | 1 | |
| Подшипник водяного насоса | 1НР16115 | — | 16х30х39 | 1 |
| Подшипник генератора | 830803 | — | 17х64х12/28 | 1 |
| Подшипник генераторак | 180202 | 6202-2RS | 15х35х11 | 1 |
| Подшипник генератора | 180103 | 6003-2RS | 17х35х10 | 1 |
| Подшипник генератора | 180302 | 6302-2RS | 15х42х13 | 1 |
| Подшипник генератора | 180303 | 6303-2RS | 17х47х14 | 1 |
| Подшипник раздатки,вал ведущий | 750706 | — | 30х75х22,9 | 1 |
| Подшипник раздатки, валы промежуточный и ведущий | 750306 | — | 30х72х19 | 1 |
| Подшипник раздатки, вал промежуточный | 12507 | NF2207 | 35х72х23 | 1 |
| Подшипник раздатки, передняя опора дифференциала | 50209 | 6209N | 45х85х19 | 1 |
| Подшипник раздатки, вал ведущий, задняя опора дифференциала | 209 | 6209 | 45х85х19 | 1 |
| Подщипник полуоси заднего моста | 180508 | 62208-2RS | 40х80х23 | 2 |
| Подшипник дифференциала переднего и заднего моста | 6У-2007807АЕК1 | — | 35х62х16 | 2 |
| Подшипник шестерни ведущей переднего и заднего моста | 6-7705А | — | 28х67х20,5 | 2 |
| Подшипник шестерни ведущей переднего и заднего моста (задняя опора) | 6-7807ЕУШ3 | — | 35х73х27 | 2 |
| Подшипник вала привода переднего и заднего моста | 305 | 6305 | 25х62х17 | 2 |
| Подшипник корпуса внутреннего шарнира переднего моста | 50306 | 6306N | 30х72х19 | 1 |
| Подшипник передней ступицы | 6-2007108А | 32008Х | 40х68х19,2 | 4 |
| Подшипник рулевого механизма, опора нижняя | 996805 | — | 28х50х20,2 | 1 |
| Подшипник рулевого механизма, опора верхняя | 996905 | — | 28х47х13,2 | 1 |
| Подшипник муфты выключения сцепления | 520907 | — | 37х62х14/21 | 1 |
Если брать Ладу Калина, то есть ВАЗ 1118 и 1119, туда ставятся такие же подшипники, что и на ВАЗ 2110. Но на переднюю ступицу колеса ставим подшипник 256707. Нужно отметить, что многие автолюбители стараются поменять подшипник российского производства на подшипник от компании SKF. Кстати и очень правильно делают. Особенно, если машина новая, не разбитая. Зато и долговечность выше и экономия на СТО.
Вконтакте
Google+
Внимание покупателей подшипников
Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7(499)403 39 91
Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте themechanic.ru
|
Внимание покупателей подшипников
Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте
Внимание покупателей подшипников
Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте
Проверка подшипника ступицы — занятие несложное, однако требующее определенных знаний и навыков от автовладельца. Диагностику состояния подшипника можно выполнить в гаражных условиях и даже просто в дороге. Другое дело, что гул, исходящий от ступичного узла, не всегда может сигнализировать о том, что вышел из строя именно ступичный подшипник.
Содержание:
Почему гудит ступица
Причин, по которым возникает гул или стук в районе ступичного подшипника на самом деле несколько. Так, неприятные скрипящие звуки могут быть признаком частичного выхода из строя рулевой тяги, наконечника, шаровой опоры, изношенных сайлентблоков, а также непосредственно от ступичного подшипника. И именно подшипник чаще всего и становится причиной возникновения гула.
В качестве ступичного подшипника используют закрытый тип подшипников. Это связано с тем, что при движении авто нельзя допустить попадание в корпус подшипника песка, грязи, пыли и других абразивных элементов. В общем, существует шесть основных причин, по которым возможно возникновение ситуации, когда ступичный подшипник частично выходит из строя и начинает скрипеть.
- Значительный пробег. Это естественная причина, из-за которой внутренняя поверхность корпуса подшипника изнашивается, в ней канавки для шариков в нем расширяются и подшипник начинает стучать. Обычно это происходит после 100 тысячах километров пробега (зависит от конкретного автомобиля, марки подшипника, характера езды на машине).
- Потеря герметичности. Корпус подшипника закрытого типа имеет резиновые и/или пластмассовые вставки-кожухи, которые закрывают шарики подшипника от внешней среды. Дело в том, что внутри подшипника имеется небольшое количество смазки, обеспечивающей его нормальную работу. Соответственно, при повреждении таких вставок смазка вытекает, и подшипник начинает работать «на сухую», а соответственно, происходит резкий износ.
- Неаккуратная езда. Если автомобиль часто на высокой скорости влетает в ямы, выбоины, наезжает на кочки, то все это разбивает не только подвеску, но и саму ступицу.
- Неправильная запрессовка. Это довольно редкая причина, однако если при прошлом ремонте установку подшипника делал неопытный (или неквалифицированный) человек, то вполне возможно что подшипник был установлен наискосок. В таких условиях узел будет работать всего несколько тысяч километров пробега.
- Неправильный момент затяжки ступичной гайки. В технической документации к автомобилю всегда четко указывается, с каким крутящим моментом необходимо затягивать гайку ступицы а иногда как закручивать чтобы отрегулировать ступицу. Если значение момента превысить, то он начнет перегреваться во время езды, что естественным образом снизит его ресурс.
- Езда по лужам (воде). Это достаточно интересный случай, который заключается в том, что при езде всякий, даже исправный подшипник, разогревается, и это нормально. Но при заезде в холодную воду воздух внутри него сжимается и он через не очень плотные резиновые уплотнения сам засасывает влагу внутрь корпуса подшипника. Особенно это актуально, если резинки уже старые или просто трухлые. Причем сам хруст обычно появляется не сразу, а может появиться через один-два дня, когда непосредственно в подшипнике образуется пусть и малая, но коррозия.
Кроме перечисленных выше, существует еще ряд менее распространенных причин того, что подшипник ступицы начинает хрустеть при движении:
- Заводской брак. Эта причина актуальная для недорогих подшипников китайского или российского производства. Выражаться это может по-разному. Например, неточное соблюдение размеров и допусков, некачественная герметизация (уплотнителя), мало специальной смазки.
- Неправильный вылет колесных дисков. Это естественным образом приводит к увеличению нагрузки на ступичный подшипник, что сокращает срок его эксплуатации и может привести к появлению хруста в нем.
- Частая эксплуатация перегруженной машины. Даже если автомобиль ездит по хорошим дорогам, то значительно и/или часто перегружать его нельзя. Это аналогично приводит к увеличению нагрузки на подшипники с указанными выше последствиями.
- Слишком большой радиус покрышки. Особенно это актуально для джипов и коммерческого транспорта. Если диаметр покрышки будет большим, то при боковом ускорении на подшипник будет действовать дополнительная разрушающая сила. В частности, на передние ступицы.
- Неисправные амортизаторы. Когда элементы подвески автомобиля не справляются должным образом со своими задачами, то при езде по плохим дорогам на подшипники ступицы возрастает нагрузка в вертикальной плоскости, что снижает их общий ресурс. Поэтому нужно следить, чтобы подвеска машины работала в штатном режиме. Особенно, если машина часто эксплуатируется по плохим дорогам и/или часто значительно нагружают.
- Неисправности в тормозной системе. Зачастую при этом температура тормозной жидкости и/или температура тормозного диска (барабана) будет высокой, и тепловая энергия будет передаваться на ступичный подшипник. А перегрев снижает его ресурс.
- Неправильное развал/схождение колес. Если колеса установлены под неправильными углами, то на подшипники будет неверно распределены усилия нагрузки. Соответственно, на одной из сторон подшипник будет испытывать перегрузку.
Признаки поломки подшипника ступицы
Поводом к тому, чтобы выполнить проверку ступичного подшипника автомобиля может быть один или несколько из перечисленных ниже признаков:
- Появление гула (похоже на «сухой» хруст) из колеса. Как правило, гул возникает при превышении машиной определенной скорости (обычно это значение составляет около 60…70 км/ч). Гул усиливается при вхождении машины в повороты, особенно на большой скорости.
- Зачастую вместе с гулом возникает и вибрация не только на руле, а всей машины (вследствие биения подшипника), которая ощущается при езде, особенно по гладкой дороге.
- Перегрев колесного диска во время продолжительного движения автомобиля. В некоторых случаях перегревается тормозной суппорт вплоть до того, что может закипеть тормозная жидкость.
- Подклинивание колеса. Для водителя это выражается таким образом, что при езде по прямой машину как бы «тянет» в сторону. Вызвано это тем, что проблемный подшипник немного затормаживает связанное с ним колесо. Симптомы похожи на те, которые возникают при неправильно настроенном развале-схождении. Такое поведение уже очень опасно, так как если заклинит ступичный подшипник, то он может разбить ШРУС, и на скорости диском разрежет покрышку!
Как проверить подшипник ступицы
Существует четыре основных метода, с помощью которых любой автовладелец может проверить состояние ступицы.
Проверка плоскостей
Видео как проверить подшипник ступицы
Это наиболее простой метод, и с его помощью можно проверить подшипник ступицы прямо возле гаража или подъезда. Так, для этого надо загнать машину на ровную асфальтированную (бетонированную) площадку. Далее берем рукой за проблемное колесо в его верхней точке и изо всех сил пытаемся раскачать его движениями от себя и на себя. Если при этом имеют место металлические щелчки — значит подшипнику пришел конец, и его нужно менять!
Когда явных щелчков при выполнении подобной операции не слышно, но подозрения остались — нужно поддомкратить машину со стороны исследуемого колеса. После этого нужно вручную придать колесу вращательные движения (если это приводное колесо, то нужно предварительно снять машину с передачи). Если в процессе вращения имеется посторонний шум, подшипник гудит или хрустит — это дополнительное подтверждение того, что ступица вышла из строя. При неисправном подшипнике в процессе вращения складывается впечатление, что колесо как бы не надежно сидит на своем месте.
Также при поддомкрачивании можно расшатать колесо не только в вертикальной плоскости, но и в горизонтальной и в диагональной. Это даст больше информации. В процессе раскачивания соблюдайте осторожность, чтобы машина не упала с домкрата! Так, нужно взять рукой за верхнюю и нижнюю точку колеса и попытаться раскачать его. Если люфт есть — он будет ощутим.
Описанный метод подходит для диагностики как передних, так и задних подшипников ступицы.
Проверка ступицы на биение
Косвенным признаком деформированных ступиц будет биение в педаль при торможении. Это может быть вызвано как биением тормозного диска, так и биением ступицы. А в некоторых случаях тормозной диск под воздействием температуры сам деформируется вслед за ступицей. Отклонения от вертикальной плоскости даже на 0,2 мм уже вызывает вибрации и биение на скорости.
Максимально допустимый показатель биения не должен превышать отметку 0,1 мм, а в некоторых случаях такое значение может быть и меньше — от 0,05 мм до 0,07 мм.
На СТО биение ступицы проверяют манометром часового типа. Такой манометр прислоняется к плоскости ступицы и показывает точное значение биения. В гаражных условиях, когда нет такого устройства, — пользуются отверткой (позволяет сделать вывод бьет ступица или сам диск).
Алгоритм проверки ступицы на биение своими руками будет следующим:
- Снимает нужное колесо.
- Берем головку с воротком, с их помощью будем вращать колесо за ступичную гайку.
- Берем плоскую отвертку, опираем ее на скобу суппорта и подводим жалом к рабочей поверхности вращающегося тормозного диска (ближе к его краю). Необходимо удерживать так неподвижно в процессе вращения.
- Если тормозной диск имеет биение, то отвертка будет оставлять на его поверхности царапины. И не по всей окружности, а только на дуге, которая выпирает в горизонтальной плоскости.
- Каждый диск нужно проверить с обеих сторон.
- Если на диске было найдено «кривое» место, то необходимо отсоединить его от ступицы, развернуть на 180 градусов и вновь установить на ступицу. При этом надежно закрепив с помощью монтажных болтов.
- Далее повторяем процедуру по поиску выпуклостей на испытуемом диске.
- В случае, если вновь образованная дуга-царапина располагается поверх уже начерченной — значит, кривой тормозной диск.
- В случае же, когда в результате эксперимента было образовано две дуги, расположенные на диске противоположно друг другу (на 180 градусов) — значит кривая ступица.
Проверка на подъемнике
Данный метод лучше всего подходит для переднеприводных автомобилей, так как у них конструкция передних ступичных подшипников сложнее, чем у заднеприводных. Однако его также можно использовать и для диагностики задне- и полноприводных машин.
Чтобы проверить подшипники ступиц колес, машину необходимо загнать на подъемник, запустить двигатель, включить передачу и разогнать колеса. После этого заглушить двигатель и слушать, как работают подшипники в процессе остановки колес. Если какой-либо из подшипников неисправен, то явно будет слышно по хрусту и вибрации на конкретном колесе.
Как проверить ступицу на домкрате (передняя и задняя)
Гудит или нет, ступичный подшипник, можно проверить и на домкрате. Причем работать желательно в закрытом гараже или в боксе, поскольку так звуки будут ощущаются гораздо лучше, чем на улице. Машину поддомкрачиваем поочередно под рычаг одного из колес. Когда не знаете ступица какого колеса шумит, то рекомендуется начать с задних колес, а потом спереди. Делать это нужно последовательно с колесами одной оси. Порядок действий такой:
Как проверить ступичный подшипник на домкрате
- Вывесить проверяемое колесо на домкрате.
- Задние колеса крутим вручную (на переднем приводе) и слушаем.
- Для проверки передних колес нужно выжать сцепление (для механической коробки передач), запустить двигатель, включить 5-ю передачу и плавно отпустить сцепление.
- При этом вывешенное колесо будет вращаться со скоростью, соответствующей приблизительно 30…40 км/ч.
- Если подшипник ступицы поврежден — то это будет прекрасно слышно на слух для человека, стоящего в непосредственной близости к нему.
- После разгона можно установить нейтральную передачу и заглушить двигатель с тем, чтобы дать колесу самостоятельно остановиться. Это исключит дополнительный шум двигателя.
В процессе проверки соблюдайте осторожность! Ставьте машину на ручной тормоз и желательно на противооткатные упоры!
Обратите внимание, что долго в таком режиме машину оставлять нельзя, процедура проверки должна занимать считанные минуты! В полноприводной машине нужно обязательно отключить привод второй оси. Если такой возможности нет — то проверять нужно только на подъемнике, вывешивая всю машину целиком.
Как проверить в движении (проверка передней ступицы)
Косвенно диагностировать выход из строя ступичного подшипника можно и в пути. Для этого нужно найти ровную, желательно асфальтированную, площадку. И на ней поездить на машине со скоростью 40…50 км/ч, входя при этом в повороты.
Суть проверки заключается в том, что при повороте влево центр тяжести машины смещается вправо, и соответственно, на правый ступичный подшипник приходится дополнительная нагрузка. При этом он начинает издавать дополнительную шум. При выходе из поворота этот гул пропадает. Аналогично при правом повороте должен шелестеть (если неисправен) левый ступичный подшипник.
При езде по прямой гладкой дороге частично вышедший из строя ступичный подшипник начинает шуметь при наборе машиной определенной скорости (обычно звук начинает ощущаться на скорости около 60 км/ч). И по мере разгона гул возрастает. Однако если имеют место такие звуки, то желательно сильно не разгоняться. Во-первых, это небезопасно, а во-вторых, это приводит к еще большему износу подшипника.
Особенно четко гул слышен при езде по гладкому асфальту. Это обусловлено тем, что при езде по крупнозернистому асфальту шум от езды сам по себе достаточно ощутимый, поэтому он попросту приглушает гул подшипника. А вот при езде по хорошему покрытию звук ощущается «во всей красе».
Температура колесного диска
Это весьма косвенный признак, однако на него тоже можно обратить внимание. Так, изношенный ступичный подшипник в процессе своей работы (вращения) сильно греется. Излучаемое им тепло передается на прилегающие к нему металлические детали, в том числе, на колесный диск. Поэтому в процессе езды, не нажимая на педаль тормоза (чтобы не нагреть тормозной диск) необходимо остановиться просто накатом. Если диск будет теплый — это косвенный признак вышедшего из строя ступичного подшипника. Однако тут нужно учитывать, что покрышки в процессе езды также греются, поэтому этот метод лучше выполнять в умеренную по температуре погоду (весной или осенью).
Что будет если не менять подшипник когда он гудит
При появлении неприятного подозрительного гула при наборе определенной скорости и/или вхождении в повороты необходимо как можно скорее выполнить проверку ступицы. Использование машины с поломанным ступичным подшипником не только вредно для машины, но и опасно!
Что будет если заклинит ступичный подшипник. Наглядно
Так, если вовремя не поменять вышедший из строя подшипник ступицы, то это может грозить (или одновременно несколькими) аварийными ситуациями:
- Дополнительная нагрузка (вибрация) на ходовую часть машины ее рулевое управление. Это приводит к снижению ресурса их отдельных частей и узлов.
- Снижается тяга двигателя, его КПД, что может привести в том числе к увеличению расхода топлива.
- Из-за перегрева тормозного узла может закипеть тормозная жидкость. Это приведет к частичному и даже полному выходу системы торможения из строя!
- При повороте колесо может попросту «лечь», что приведет к потере контроля над автомобилем. На скорости это может быть фатальным!
- При критическом износе подшипник может заклинить, что приведет к остановке колеса. И если такая ситуация произойдет в движении — это может стать причиной значительного ДТП!
Если по каким-либо причинам на данный момент у вас нет возможности срочно поменять подшипник ступицы — то когда ступица загудит можно ездить на небольших скоростях, приблизительно до 40…50 км/ч, причем проехать не более 1000 км. Быстрее разгоняться и дольше кататься крайне не рекомендуется!
Спрашивайте в комментариях. Ответим обязательно!
Передние ступицы с подшипниками в Махачкале
5 476 руб
Купить
Adt38287_к-Кт Подшипника Ступицы Передней Со Ступицей! Toyota Corolla/Rav4/Aurus 05 Blue Print арт. ADT38287 +7 (499) 39 показатьиз Москвы в Махачкалу
7 376 руб
Купить
R141.30_к-Кт Подшипника Ступицы Передней! В Сборе Со Ступицей Nissan Murano 3.5 05 NTN-SNR арт. R14130 +7 (499) 39 показатьиз Москвы в Махачкалу
![R170.41_=Vkba6800 [Bp4k3315xb] !К-Кт Подшипника Ступицы Передней В Сборе Со Ступицей Mazda 3 03-05 NTN-SNR арт. R17041](/800/600/https/images.satom.ru/i3/firms/28/5605/5605567/r170-41--vkba6800-bp4k3315xb-k-kt-podshipnika-stupicy-peredney-v-sbore-so-stupicey-mazda-3-03-05-ntn-snr-art-r17041_b473cf067c72c62_300x300.jpg)
5 162 руб
Купить
R170.41_=Vkba6800 [Bp4k3315xb] !К-Кт Подшипника Ступицы Передней В Сборе Со Ступицей Mazda 3 03-05 NTN-SNR арт. R17041 +7 (499) 39 показатьиз Москвы в Махачкалу
1 000 руб
Купить
Подшипник передней ступицы, Mazda (Мазда)-6 (GG) (02-07) +7 (343) 36 показатьиз Екатеринбурга в Махачкалу
1 500 руб
Купить
Подшипник передней ступицы, Renault (Рено)-KANGOO (03-07) +7 (343) 36 показатьиз Екатеринбурга в Махачкалу
3 135 руб
Купить
Оправка для запрессовки обоймы подшипника передней ступицы (ISUZU) 8 (800) 55 показатьиз Люберец в Махачкалу
5 800 руб
Купить
Подшипник SNR R154.56 ступицы передний 8 (800) 55 показатьиз Люберец в Махачкалу
3 760 руб
Купить
Ступица колеса с подшипником передняя SNR R157.32 8 (800) 55 показатьиз Люберец в Махачкалу
-12%
3 687 руб 4 190 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Kia Ceed (12-)/Hyundai i30 (11-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
-12%
3 828 руб 4 350 руб
Купить
Ступица передняя в сборе с подшипником Chevrolet Captiva (06-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
-12%
3 010 руб 3 420 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Chevrolet Cruze (09-) R-15 ABS TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
1 400 руб
Купить
Ступица колеса переднего с подшипником 6q0407621ab +7 (901) 54 показатьиз Москвы в Махачкалу
2 388 руб
Купить
Подшипник ступицы передней ГАЗель A21R23 NEXT конический двухрядный с фланцем ESPRA (ES132123) +7 (908) 15 показатьиз Москвы в Махачкалу
2 988 руб
Купить
Подшипник ступицы передней ГАЗель A21R23 NEXT конический двухрядный с фланцем TORQUE (PL851) +7 (908) 15 показатьиз Москвы в Махачкалу
14 405 руб
Купить
R141.87_к-Кт Подшипника Ступицы Передней! В Сборе Со Ступицей Nissan Nv200 09 NTN-SNR арт. R14187 +7 (499) 39 показатьиз Москвы в Махачкалу
6 420 руб
Купить
R181.21_=Vkba6896 !К-Т Подшипник Ступицы Передней В Сборе Со Ступицей Subaru Impreza 05 NTN-SNR арт. R18121 +7 (499) 39 показатьиз Москвы в Махачкалу
2 530 руб
Купить
43-29026-Sx_к-Кт Подшипника Ступицы Передней Со Ступицей! Toyota Rav/Auris 05 Stellox арт. 4329026SX +7 (499) 39 показатьиз Москвы в Махачкалу
-12%
3 502 руб 3 980 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Hyundai Santa Fe (00-) 4WD TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
-12%
3 106 руб 3 530 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Chevrolet Cruze (09-) R-16 ABS TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
-12%
3 590 руб 4 080 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Nissan Pathfinder (05-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
3 770 руб
Купить
Ступица ГАЗ-3302 передняя с подшипниками ОАО ГАЗ 3302-3103004-10 8 (800) 55 показатьиз Люберец в Махачкалу
1 250 руб
Купить
Подшипник FEBI 02071 ступицы колеса передний 8 (800) 55 показатьиз Люберец в Махачкалу
790 руб
Купить
Ступица ВАЗ-2101-07 колеса переднего в сборе с подшипником 8 (800) 55 показатьиз Люберец в Махачкалу
7 744 руб
Купить
Opt801711_к-Кт Подшипника Ступицы Передней! Dodge Journey 08 Optimal арт. 801711 +7 (499) 39 показатьиз Москвы в Махачкалу
1 901 руб
Купить
Gb352.74_подшипник Ступицы Передней! Mitsubishi Lancer/Outlander Outlander 03-08 NTN-SNR арт. GB35274 +7 (499) 39 показатьиз Москвы в Махачкалу
2 700 руб
Купить
Vkba6913_к-Кт Подшипника Ступицы Передней! Mitsubishi Carisma 1.6/1.8 96-06 Skf арт. VKBA6913 +7 (499) 39 показатьиз Москвы в Махачкалу
-12%
3 529 руб 4 010 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Mitsubishi Pajero (00-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
-12%
2 631 руб 2 990 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Nissan Teana (03-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
-12%
2 534 руб 2 880 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля VW Transporter (03-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
3 030 руб
Купить
Подшипник ступицы МАЗ, КРАЗ-250 передней внутрен. SKF 8 (800) 55 показатьиз Люберец в Махачкалу
3 140 руб
Купить
Ступица ГАЗ-2217 передняя с подшипником в сборе под датчик АБС (ОАО ГАЗ) 8 (800) 55 показатьиз Люберец в Махачкалу
4 550 руб
Купить
Ступица ГАЗ-3302 передняя с подшипником в сборе под датчик АБС (ОАО ГАЗ) 8 (800) 55 показатьиз Люберец в Махачкалу
-12%
2 763 руб 3 140 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Ford S-Max (06-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
-12%
2 350 руб 2 670 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Opel Astra (98-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
-12%
2 508 руб 2 850 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Opel Astra (98-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
2 544 руб
Купить
1782a1mf_ступица Колеса Передняя !С Подшипником Seat Cordoba, Vw Polo 1.4/Tdi/1.6/1.9tdi 99 Febest арт. 1782A1MF +7 (499) 39 показатьиз Москвы в Махачкалу
2 864 руб
Купить
100 652 0001_ступица Колеса Передняя !С Подшипником Vw Polo 1.4/Tdi/1.6/1.9tdi 99 Meyle арт. 1006520001 +7 (499) 39 показатьиз Москвы в Махачкалу
4 500 руб
Купить
Ступица ГАЗ-53 передняя с подшипником в сборе (ремонт) 8 (800) 55 показатьиз Люберец в Махачкалу
2 620 руб
Купить
Ступица ГАЗ-2217 передняя с подшипником в сборе (ОАО ГАЗ) 8 (800) 55 показатьиз Люберец в Махачкалу
530 руб
Купить
Подшипник ступицы ВАЗ-2101 передний 2шт комплект PILENGA 8 (800) 55 показатьиз Люберец в Махачкалу
-12%
2 587 руб 2 940 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Hyundai Starex H-1 (08-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
-12%
3 186 руб 3 620 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Opel Astra (04-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
-12%
2 992 руб 3 400 руб
Купить
Ступица передняя в сборе с подшипником для автомобиля Opel Astra (98-) TRIALLI 8 (800) 70 показатьиз Санкт-Петербурга в Махачкалу
7 960 руб
Купить
Ступица ГАЗ-3310 Валдай передняя с подшипником в сборе (ОАО ГАЗ) 8 (800) 55 показатьиз Люберец в Махачкалу
5 810 руб
Купить
Ступица УАЗ-3163 передняя в сборе (диск импульсный, шпильки, подшипники) ОАО УАЗ 8 (800) 55 показатьиз Люберец в Махачкалу
4 270 руб
Купить
Ступица УАЗ передняя, задняя 85мм Н/О СБ (шпильки, подшипники) ОАО УАЗ 3160-3103006 8 (800) 55 показатьиз Люберец в Махачкалу
устройство и 3 способа его замены
Содержание статьи
Функции подшипника ступицы переднего колеса
Каждое из колес на автомобиле имеет свою ступицу. Основной функцией является обеспечение вращения колеса вокруг своей оси, а также крепления его к осям. Кроме того, при переднем приводе ступица выполняет еще и функции трансмиссии. То есть передает крутящий момент на колеса. Так же к ступице крепится тормозной барабан. В новых современных иномарках в ступицу вмонтировано большое количество датчиков, которые контролируют качество езды и системы торможения.
Исходя из года выпуска, марки и модели машины ступичные подшипники могут быть:
- шариковые радиальные;
- роликовые радиальные;
- роликовые радиально-упорные.
Сама ступица изготавливается из чугуна или различных марок стали — это делает ее прочной и выносливой. Как правило ремонты этого узла заключаются только в замене подшипников и замене смазки. Подшипник снимается и ставится с помощью съёмного ключа. Некоторые автолюбители сбивают его молотком, но это делать крайне нежелательно, ведь можно повредить посадочное гнездо для подшипника.
Устройство подшипника
Подшипник передней ступицы имеет три составляющие части: де обоймы (внешнюю и внутреннюю) и ролики в кассете. С боков эта конструкция закрывается сальниками. Сам подшипник напрессовывается и затягивается гайкой. Степень затягивания гайки регулирует степень зажатия подшипника. Бывает, при небольших стуках в ступице достаточно просто подтянуть гайку. Подшипник должен всегда находиться в смазанном состоянии для увеличения срока службы.
Причины износа
Причин износа ступичного подшипника может быть несколько.
- Отсутствие смазочных материалов в подшипнике.
- Перегруз автомобиля, а как следствие и перегруз ступичного узла.
- Агрессивная манера вождения, а именно езда по песку или пыли под самое дно автомобиля. Это может повлечь за собой попадание влаги, грязи и песка, а после этого уже и деформирование подшипника.
- Перегруз узла при заносах и дрифтовании. При заносах, резких поворотах идет перегруз узла, и это со временем приводит к износу деталей.
Конечно это не значит, что любой перегруз сразу повлечет последствия. Нет, это все постепенно, при эксплуатации и на протяжении времени.
В большинстве случаев ролики в подшипнике разрушаются не от качества езды и дорог, а от дефектов с завода — изготовителя или просто от эксплуатации. Ступичные подшипники, специально разработанные для увеличенной нагрузки, и имеют большой запас прочности.
Признаки износа
На начальных этапах неисправность определить практически невозможно без специального оборудования. Это становится понятно только при наличии гула от колеса. Именно это и есть первый признак износа подшипника. Гул очень похожий на шум от самолета. Такой же гул может быть при сильной затяжке ступичной гайки или ее слабой затяжке. Шум обычно на разной скорости разный. Так же признаком неисправности ступичного подшипника может быть люфт на колесе.
Самый простой способ определить неисправность в ступице — это постукивание ногой по колесам. Если при постукивании есть определённый люфт или звук, то это может быть первым признаком еще задолго до гула.
Если ступица начала уже гудеть, стучать или потрескивать при езде, то нужно провести более детальный осмотр узла и его последующий ремонт. Езда по дорогам может быть опасна и для Вас, и для окружающих.
Замена ступичного переднего подшипника
Разберем поэтапно, как именно проводится замена:
- Включаем на автомобиле ручной тормоз, ставим на передачу. Задние колеса блокируем упорами, для предотвращения качения автомобиля.
- Затем, не поднимая на домкрат, «срываем» ступичную гайку. Она обычно затянута очень хорошо. Для того чтобы машина не катилась, напарник в этот момент должен нажимать на тормоз.
- Поднимаем колесо на домкрате и снимаем колесо, затем отвинчиваем суппорт. Следующим шагом будет снятие тормозного диска со ступицы. Дальнейшие действия можно сделать тремя методами:
- Первый — подшипник посредством съемника снимаем прямо на месте, без снятия с автомобиля поворотного кулака. Этот метод может подойти не всем, ведь для этого нужна ремонтная яма или подъёмный механизм. Так как места там не особо много и развернуться не получится. Однако плюсом является то, что при такой замене подшипника не сбивается настройка развала, так как болт регулировки при таком способе не трогается. Если в этом положении удобно работать, то вытаскиваем или выбиваем ступицу и снимаем подшипник.
- Второй вариант заключается в свинчивании всего механихма кулака и уже в снятом виде с использованием тисков и съемного ключа производится замена подшипника. Однако при таком варианте сбивается настройка развала. Но все же этот способ самый распространенный среди автомобилистов. Перед снятием нужно выставить две метки: одну — болт стойка, а вторую — поворотный кулак стойка. Когда происходит сборка, зачастую точности достичь не получается, однако метки дают возможность собрать практически так же как и было. Стоит отметить, что если Вы производите комплексный ремонт ходовой, а именно замену шаровых опор, наконечников и сайлентблоков — тогда это способ тоже будет наиболее подходящий и удобный.
- Третий — заключается в снятии стойки целиком, а потом уже с применением тисков и съёмного ключа производится замена подшипника. Это наиболее трудоемкий способ, однако не у всех получается применить первые два способа по разным причинам.
- Следующим шагом, выбиваем аккуратно ступицу с подшипника. Затем снимаем стопорное кольцо. Далее с помощью съёмника выпрессовываем подшипник.
- Гнездо под подшипник стоит очистить от старой смазки и мусора, затем смазать и запрессовать в поворотный кулак новый подшипник.
- Устанавливаем на место стопорное кольцо. Ступицу посредством наставки забиваем в поворотный кулак (прилагаемое усилие при забитее должно идти на внутреннюю сторону подшипника и никак иначе).
А далее в обратном порядке собираем все механизмы, которые были разобраны.
Автослесари рекомендуют менять смазку в ступице каждые 20 — 30 тыс. км, даже без наличия гула, постукивания и люфта. Это может сэкономить средства на более дорогостоящие ремонты.
Какую смазку применять для смазки подшипника
Материалов для смазки на прилавках существует большое количество: есть специализированные и многофункциональные. Самая распространенная смазка для ступичных подшипников — смазка «Литол». Так же при замене смазки в подшипнике обратите внимание на состояние старой смазки. Если она засохла или взялась комками — не используйте ее больше в этом узле.
Дополнительно рекомендуем прочитать статью нашего специалиста, в которой подробно рассказывается о смазке для подшипников.Заключение
При правильной, качественной сборке и надлежащем качестве деталей замену подшипников ступицы нужно делать не часто. Подшипник изготавливается с большим запасом прочности. Так же, если следить за наличием и состоянием смазки в подшипниках, то замена будет крайне редкая. Ведь порой легче не допустить поломки, нежели ее ремонтировать.
Пожалуйста, оцените этот материал!
Загрузка…Если Вам понравилась статья, поделитесь ею с друзьями!
