Парогенератор для авто своими руками из подручных средств

На чтение 6 мин. Просмотров 11.5k. Опубликовано Обновлено

Использование парогенератора помогает выполнить большинство работ по очистке салона авто, а также некоторых деталей машины. Компактные размеры и несложный принцип действия позволяют сделать подходящий парогенератор своими руками буквально из любой подходящей техники.

Виды парогенераторов

При помощи данного приспособления можно значительно облегчить свою жизнь.

Парогенераторы прекрасно дезинфицируют и очищают загрязнения, помогают разморозить трубы и двигатель автомобиля в мороз, а также станут незаменимым помощником для прочистки фильтров.

Работают эти приборы по-разному, поэтому принято выделять пять типов конструкции.

Парогенераторы бывают:

  • Электрические, работающие от сети. Промышленные модели обычно требуют подключения к обычной розетке в 220 В, а промышленные — 380 В.
  • Печные парогенераторы используют в качестве нагрева твердое топливо (уголь, дрова).
  • Электродная паровая печь, в которой в качестве нагревательного элемента используются электроды.
  • Индукционные парогенераторы, принцип работы которых — преобразование электромагнитного поля.
  • Ультразвуковые парогенераторы испаряют пар при помощи звуковых колебаний.

Самостоятельно проще всего сделать электрический парогенератор, используя для этого подходящие элементы. Парогенератор для авто можно сделать из хлама, который несложно найти в любом доме.

Устройство и принцип работы

Самые простые изделия состоят из:

  • резервуара для воды;
  • нагревательного элемента
  • подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена. Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками.

Суть работы парогенератора:

  • В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
  • При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

Нередко именно паром можно удалить масляные пятна или глубоко въевшуюся грязь.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Парогенератор своими руками

Определившись с главным вопросом — как будет происходить нагрев воды, можно приступать непосредственно к сборке агрегата.

Выбор емкости

Этот параметр во многом определяет производительность, а также мобильность оборудования. Для нагрева воды желательно использовать металлическую емкость с достаточной теплоизоляций, чтобы во время использования снизить риск ожогов при случайном контакте. Это может быть металлическая канистра, ведро и даже старый электрочайник. В зависимости от необходимого объема пара и время работы такое устройство нуждается в периодическом подливе воды.

Сделать своими руками парогенератор максимальной мощности можно из старого газового баллона, предварительно очистив его от возможных остатков и соорудив подходящий трубопровод для подачи пара.

Именно на примере использования газового баллона (вариант — старого огнетушителя), будет основано наше руководство.

Выбор нагревательных элементов

Если не брать в расчет вариант с нагревов воды при помощи электрической, газовой или дровяной печи, предпочтительней использовать ТЭНы подходящей конструкции. Для объема газового баллона это должен быть ТЭН для бойлера. Если емкость поменьше по объему, сгодятся и нагревательные элементы из старого чайника.

Главное условие — источник нагрева должен легко меняться в случае выхода из строя.

Приваренная конструкция, разумеется, надежней себя поведет в работе под давлением, но при перегреве и необходимости замены, придется практически полностью разбирать устройство.

Монтаж парогенератора

Перед тем как подбирать необходимые элементы конструкции, следует подготовить схемы подключения парогенератора и просчитать необходимые дополнительные детали (трубы, фитинги, система управления).

Для громоздких конструкций предпочтительней будет использовать автоматический подвод воды, чтобы не допустить сгорания нагревательного элемента.

Для этого делается трубопровод с запорным и обратным клапаном, при необходимости устанавливается фильтр для очистки жидкости.

Все работы можно разделить на следующие этапы:

  • Подготовка баллона. Открытием вентиля стравливаются остатки газа. После этого выкручивается клапан и выполняется промывка внутренней части резервуара моющим средством и теплой водой. Заливка воды повторяется несколько раз, до полного удаления посторонних запахов.
  • Установка нагревательных элементов. В нижней части корпуса крепятся ТЭНы любым подходящим образом (кроме сварки, хотя в некоторых случаях это более оправдано). Крепления должны выдерживать не только повышенную температуру и влагу, но и увеличенное давление в корпусе.
  • Установка дополнительной фурнитуры. В верхней части баллона необходимо сделать четыре ответвления. Здесь уместней использовать резьбовые соединения и переходники подходящего размера. Одно из ответвлений используется для монтажа клапана контроля давления. Второй патрубок будет «отвечать» за заправку емкости жидкостью. Третий отводок предназначен для контроля давления и температуры нагрева. Здесь размещены манометр и термодатчик. Четвертый отводок предназначен для соблюдения приемлемого уровня воды в баллоне и расположен он немного ниже остальных — не менее чем на 10 см от верха емкости.
  • Дополнительное обустройство самодельного парогенератора. Это могут быть ножки и даже колесики для свободного перемещения громоздкой конструкции, защитный кожух для безопасного контакта с горячим корпусом, а также любая подходящая конструкция подачи пара.
  • Система подачи пара также представляет собой трубопровод. Для направленного действия желательно использовать сопло с более узким диаметром отверстия. Если парогенератор будет использоваться в парной или сауне, выходное отверстии для подачи пара может иметь произвольное строение.

Обязательно следует продумать систему безопасности. Принцип ее работы — отключение нагрева по достижению заданного максимального параметра температуры и давления.

Подобные датчики можно приобрести отдельно практически в любом строительном магазине.

Тестирование и устранение неполадок

После сборки самодельный парогенератор должен быть должным образом протестирован. Проверяется герметичность емкости и установленной фурнитуры, скорость нагрева воды и работа датчиков.

Для подключения к сети предпочтительней установить УЗО (устройство защитного отключения) и заземляющий контур. После этого можно проверить скорость нагрева и объем выделяемого пара.

Возможные неполадки в работе устраняются регулировкой клапанов и отладкой автоматической системы безопасности.

Техника безопасности

В процессе эксплуатации самодельного парогенератора важно соблюдать правила безопасности.

Все нагревательные элементы, используемые в создании такого устройства, должны быть заизолированы, а контур — заземлен.

Чтобы исключить выход из строя генератора при работе без воды, следует ориентироваться на показания датчика контроля заправки баллона.

Парогенератор своими руками изготовить довольно просто, главное иметь в распоряжении необходимый инвентарь и знать основные принципы работы устройства. Благодаря полезным рекомендациям нашей статьи вы сможете собрать несложное устройство для бытовых нужд.

Видео инструкция по сборке парогенератора:

Парогенератор своими руками — чертежи и схема подключения + Видео инструкция

Пожалуй, главная особенность каждой бани — это повышенная влажность. Большинство из нас полагает, что пар в банях образовывается путем поливания воды на раскаленные камни. Но с недавних пор модернизация парообразования достигла того, что для этой цели используется специальное устройство, а именно парогенератор.

Что собой представляет парогенератор

Это специальный резервуар для воды, который состоит из нескольких элементов:

  1. Камера испарения.
  2. Ароматизатор.
  3. Электротэны.
  4. Сопло.

Где бы ни устанавливался парогенератор, он в любом случае будет укомплектован дополнительным оборудованием: пара-тройка датчиков и паропровод. Это позволит лично регулировать не только объемы поступающего пара, но и режим нагревания.

Более современные модели оснащаются Д/У-пультами, предоставляющими возможность дистанционного контроля.

Также отметим, что парогенератор в любом случае используется там, где влажность повышена. Но безопасен ли он? Естественно! Ведь даже в таких условиях на устройстве имеется специальная защита, покрывающая все провода и кабели.

Преимущества устройства.

Тэны в устройстве рекордно быстро нагреваются до такой температуры, что попавшая влага испаряется практически мгновенно. И пар, появившийся подобным образом, отнюдь не является обычным — его называют легким паром и получить его естественным путем довольно сложно.

Приступаем к изготовлению парогенератора своими руками

Вначале хотелось бы отметить, что на самом деле парогенераторы применяются не только в банях — они широко распространены в самых разных промышленных областях. Кроме того, ими дезинфицируют разного рода поверхности. Они позволят целиком отказаться от химических чистящих средств.

И пускай на рынке электроники представлен широкий ассортимент таких приборов, каждый из нас может изготовить парогенератор своими руками. Что для этого потребуется? В первую очередь, достаточно толстый корпус — ведь прибор будет функционировать при предельно высоком давлении.

Этап первый.

В роли основы для нашего парогенератора нам послужит обычный баллон из-под пропана. Какого-либо универсального размера баллона нет, ведь он будет подбираться исключительно в зависимости от наших конкретных целей и возможностей, а также от того, сколько именно пара нам потребуется.

Прежде всего, мы должны полностью выпустить из баллона остатки газа (не забывая при этом четко следовать правилам техники безопасности). Затем мы осторожно выкручиваем латунный клапан. Далее мы тщательно отмываем всю внутреннюю поверхность баллона, используя для этого подогретую воду и средство для мытья.

Мойку необходимо продолжать до того момента, пока аромат газа полностью не исчезнет. В конце корпус должен немного просохнуть.

Этап второй.

Берем тэны и аккуратно врезаем их в нижнюю половину корпуса. Касательно крепления, то материалы для него вы выбираете сами (при этом крайне важно учесть, что это крепление должно выдерживать шесть атмосфер!) и устанавливайте его так, чтобы в дальнейшем к тэнам можно было беспрепятственно добраться.

И, наконец, сами тэны выбираются с учетом того, что на 10 литров воды приходится 3 кВт.

Этап третий.

Четыре трубки, оснащенные резьбой, необходимо закрепить на верхней половине корпуса парогенератора. На эти трубки мы закрепим:

  1. Клапан контроля давления.
  2. Кран для заправки устройства жидкостью.
  3. Автоматика.

После этого сбоку парогенератора мы привариваем еще одну трубку (на этот раз с шаровым механизмом), которая должна находиться в десяти сантиметрах от самой верхней точки. Эта трубка будет служить нам в роли уровня воды в баллоне.

Когда мы заполним корпус жидкостью, то этот кран нужно будет открыть, и если с него потечет — то это будет верным признаком того, что подачу воды следует прекратить.

Этап четвертый.

Клапан из латуни, размещенный на корпусе, следует несколько доработать. Для этого мы распиливаем его пополам. Верхнюю часть мы убираем вообще, а в нижней части рассверливаем отверстие до пятнадцати миллиметров в диаметре. Затем нарезаем резьбу при помощи дополнительных приспособлений, накручиваем сюда шаровой кран (его, если вы еще не поняли, мы будем использовать его в роли отборщика пара).

Этап пятый.

Чтобы должным образом контролировать наш парогенератор, необходимо установить контактные манометры со стрелками. В нашем устройстве они будут исполнять роль приборов КиПА. Первый из них будет мониторить давление в корпусе, а другой — температуру.

Подобные устройства лучше всего подсоединять в определенной последовательности — эта нехитрая манипуляция позволит нам мгновенно деактивировать парогенератор в случае, если один из датчиков сообщит нам о превышении допустимой нормы. В качестве дополнительной нагрузки мы можем применить один из элементов магнитного пускателя — а именно его катушку.

Некоторые другие рекомендации по установке парогенератора

При желании можно использовать ароматизаторы, о которых мы упомянули в начале статьи. Вода с ними будет поступать посредством верхнего штуцера, после этого она превратится в пар, который, в свою очередь, будет выходить из соседнего с ним штуцера.

Не стоит забывать и о безопасности самодельного парогенератора. Ее мы можем обеспечить подрывным клапаном не только сообщающем об обнаруженных неисправностях, но также самостоятельно стравливающим лишнее давление в устройстве.

Эксперты полагают, что парогенератор лучше всего устанавливать где-нибудь поблизости, а не в парилке (конечно, если он будет использоваться в бане).

Видео урок по изготовлению парогенератора своими руками

[Всего:    Средний:  /5]

Электрический парогенератор 2квт своими руками

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Watch this video on YouTube

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования с паровой пушкой

Материалы:

  • Медная трубка со специальными пароотводами — диаметр 1 дюйм.
  • Тонкая медная трубка — диаметр 6 мм.
  • Стальная воронка для залива воды.

Инструменты

  • Водопроводная пайка (95% олово)
  • Паяльник

Сборка конструкции паровой пушки

  1. Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.

  2. К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.

  3. Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
  4. В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.
  5. Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.

  6. Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.

  7. Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Ароматические эфирные масла для бани

Принцип изготовления парогенератора

Изготавливать парогенератор лучше всего из посуды с герметично закрывающейся крышкой. Идеальным вариантом станет скороварка, так как функция парообразования заложена в конструкции с самого начала.

Размеры емкости для нагрева воды будут напрямую зависеть от того объема пара, который вы хотите получить. В противном случае аппарату придется работать непрерывно, что негативно скажется на его сроке службы.

Нагрев воды в электрическом парогенераторе осуществляется при помощи нагревательного элемента. В этом качестве могут послужить электрическая (газовая) плита или ТЭН. Оптимальным вариантом является именно ТЭН. Так как его можно разместить внутри корпуса парогенератора. По сути ТЭН – это большой кипятильник, который можно приобрести в любом магазине хозтоваров.

При выборе ТЭНа важно определиться с его мощностью, которая будет зависеть от размеров камеры для нагрева воды. Если нет желания тратиться на кипятильник, можно разобрать старый электрочайник или самовар

Следует помнить, что крепление нагревательных элементов в современных электрочайников отличается от приборов старого образца, а потому потребуется устанавливать его внутри рабочей камеры другим способом. При необходимости можно установить внутри скороварки несколько ТЭНов.

При установке нагревательных элементов необходимо соблюдать несколько правил:

  • трубки не должны касаться стенок и днища камеры;
  • расстояние от поверхности должно быть не менее 10 мм;
  • при установке следует использовать изолирующие шайбы, которые предотвратят нагрев стенок посуды;
  • отверстия, через которые устанавливается ТЭН, должны быть герметизированы снаружи и изнутри. Для этого лучше всего использовать термостойкие силиконовые прокладки.

Для эффективной работы парогенератора необходимо обеспечить постоянный приток свежей воды. Для этого над рабочей камерой следует расположить еще одну емкость. Размеры ее должны быть больше, чем размер преобразователя. Для этого в дне рабочей камеры делается отверстие, в которое вставляется медная трубка небольшого диаметра. Через эту трубку будет поступать свежая вода. Для более продуктивного парообразования трубку следует располагать ниже нагревательных элементов.

Сборка самодельного парогенератора очень простая, но, если неправильно соединить элементы, аппарат может быть опасен для здоровья и даже жизни.

Что такое парогенератор

Устройство, которое превращает воду в пар, называют парогенератором. Он позволяет расширить возможности бани и возродить традиции древнеримских терм. С помощью аппарата вы можете делать влажный и сухой пар, все зависит от ваших пожеланий.

Парогенераторы для бани не занимает много места, он компактен, чем и отличается от традиционной банной каменки. Поэтому его можно поместить даже в баню скромного размера.

Вес устройства небольшой, с ним свободно справится один человек. Не обязательно приглашать и специалистов для его установки, ничего сложного в этом нет.

Из чего состоит парогенератор

Конструкция напоминает прямоугольник или близко к нему форму.

Аппарат состоит из:

  • парообразователя;
  • блока подготовки воды;
  • насоса, который обеспечивает движение пара и воды;
  • бака для воды;
  • блока управления;
  • датчиков безопасности.

Взгляд на устройство парогенератора

С внешней стороны устройства размещают:

  • патрубок для подачи в него воды;
  • кран для резервного слива;
  • разъемы датчиков;
  • панель управления;
  • соединительные выходы паропровода.

Технические возможности

Парогенератор запрограммирован на несколько режимов и функций. Например, он может делать более мягкий пар, который отличается своей структурой от того, который получается после брызгания водой на раскаленные камни. Параметры задаются на пульте управления.

Аппарат держит заданную температуру пара в границах 35-95˚С. С помощью датчиков вы можете осуществлять ее регулировку и рабочие временные интервалы.

Кроме того, автоматика может поддерживать и необходимую температуру в помещении в диапазоне от + 20˚С до + 90˚С. Современные аппараты часто комплектуются ручным пультом, который управляет парогенератором на расстоянии.

Многие модели могут имитировать режимы разных бань. А также, вы можете создать в парилке необходимые ароматы. Парогенераторы для бань снабжены устройством, в отверстие которого достаточно капнуть фито-препарат и вы получите на выходе необходимый запах пара. Самые дорогие аппараты имеют в конструкции встроенный блок, защищающий их от накипи.

Типы устройств

На рынке есть два варианта парогенераторов:

  • автономные, где придется вручную наливать воду;
  • автоматические, которые набирают воду самостоятельно.

Подавляющее большинство устройств таких типов работают в автоматическом режиме, контролируя количество воды в баке, температуру пара и воздуха в парной бани.

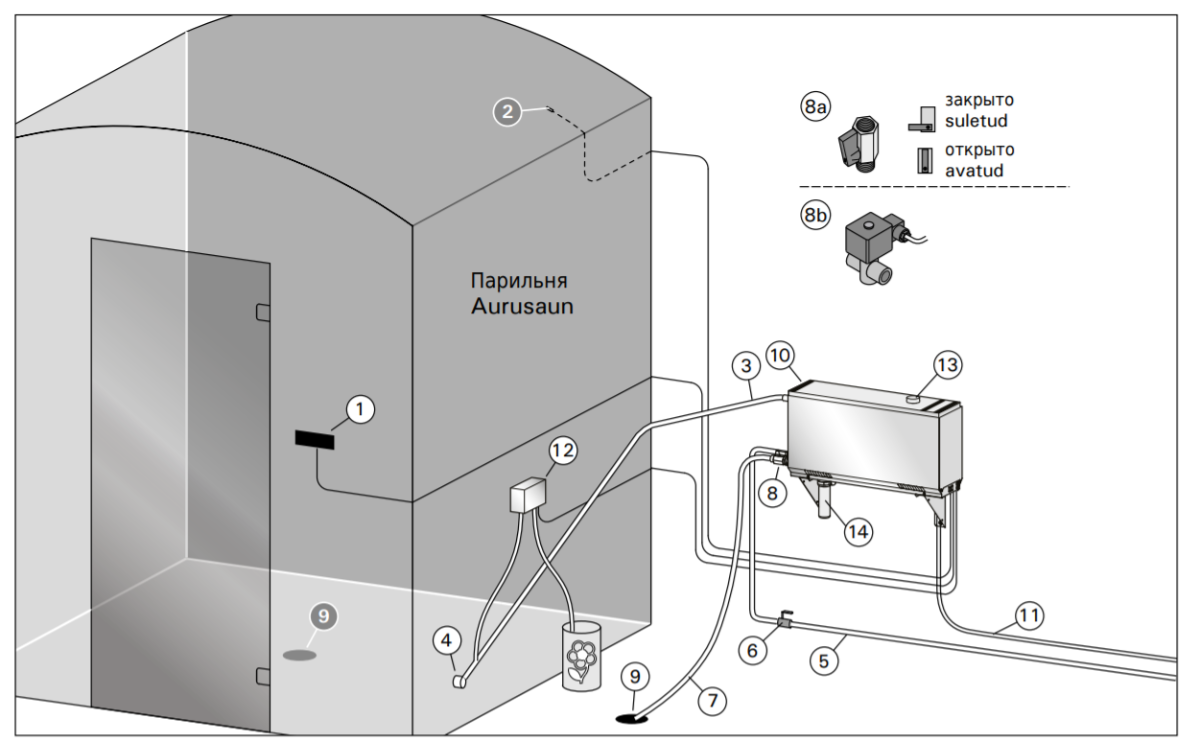

Монтажная схема подключения

Расчет

Есть определенная зависимость между объемом парилки и мощностью устройства. Для бытовых нужд достаточны парогенераторы мощностью 4 — 16 кВт. В тоже время промышленные аппараты, которые устанавливают в общественных саунах, могут быть гораздо мощнее.

При объеме парилки 4-5 м3 достаточно будет мощности в 4-5 кВт. Для помещения в 10-13 м3 — следует приготовить аппарат на 8-9 кВт. Парная на 15-18 м3 должна комплектоваться парогенератором мощностью от 12 кВт.

Прежде чем узнать, как сделать самому такое устройство, следует понимать, что электрическое оборудование, работающее во влажной среде, должно соответствовать высочайшим требованиям. Поэтому устройства изготавливают с большим запасом прочности, что влияет на их конечную стоимость. Например, цена бытового парогенератора будет в пределах $1000.

Электрический парогенератор для саун

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для такой разновидности парогенератора подходит посуда из эмали или цинка. Оптимально применять для создания устройства скороварку, так как в ней уже интегрирован ТЭН. Более того, её отличает отменная герметичность. В процессе создания пароустановки для самогонного аппарата необходимо оснастить устройство клапаном предохранения. Такой элемент требуется, чтобы стравливать избыточное давление в резервуаре. Кроме того, понадобится зафиксировать штуцер, необходимый для выведения пара.

Для осуществления контроля содержания воды в резервуаре требуется монтировать трубку (гофрированный шланг из металла). Чтобы контролировать температурные показатели нагрева, рекомендовано воспользоваться термометром. Относительно перегонного куба, то в данную составляющую конструкции необходимо монтировать штуцер, заранее просверлив внизу отверстие. К нему подключают отвод пара и перфорированную трубу, которая закручена по спирали. Благодаря ей происходит выведение пара.

Генератор пара для самогонного аппарата ФОТО:  gradusinfo.ru

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

  • Датчика безопасности.
  • Ёмкости для воды.
  • Насоса для движения воды и пара.
  • Подготовительного блока для воды.
  • Блока парообразования.
  • Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

  • Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.

  • Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

  • Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.

  • ТЭНы. Для нагрева воды используются устройства различной степени мощности.

  • Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.

Программное обеспечение

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.

Таблица 1 — Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение для модификаций

33210A

33220A

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

Не ниже 1. 04 A

Не ниже 2.07A

Цифровой идентификатор ПО

Другие идентификационные данные (если имеются)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.

Подготовка к работе[править | править код]

Для работы парогенератора требуется подаваемая к нему извне тепловая энергия (еТЭ), от количества которой зависит скорость увеличения температуры. Воду можно подавать при помощи из установленного вплотную к парогенератору прибора, но наиболее эффективно делать это с помощью жидкостных труб из мода BuildCraft. Также следует установить трубу или баки для вырабатываемого пара еще до начала работы, иначе пар будет уходить в окружающее пространство.


Парогенератор, готовый к работе. Для подачи тепла к машине используются три твердотельных теплогенератора, поставленных вплотную

Следует учитывать, что при нагревании воды образуется достаточно много пара, поэтому рекомендуется выделить как можно больше места для вырабатываемого материала.

Паровая пушка: принцип действия

Паровая пушка

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

  1. Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
  2. За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
  3. Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

  1. Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
  2. Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
  3. Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

  • Камни в печи обязательно разогреть до определённой температуры;
  • Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
  • Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани Температурный режим, ºС Влажность воздуха, %
Русская паровая 60–80 50–80
Финская сауна 80–140 2–15
Турецкий хаммам 40–50 90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

  • Ёмкость для воды;
  • Систему очистки жидкости;
  • Нагревательный элемент;
  • Парообразователь;
  • Насосы для подачи воды и пара;
  • Контрольно-измерительные приборы;
  • Аварийные датчики и клапаны;
  • Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

  1. Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
  2. Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
  3. Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
  4. С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³ Требуемая мощность, кВт
4–5 4–5
6–10 5–8
10–14 8–10
15–18 10–12
более 18 16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Чем же хороша баня?

  1. Из-за высоких температур с потом выходят шлаки и токсины.
  2. С помощью веника и бассейна или водоема с холодной водой после бани можно вернуть бодрость и силы, потраченные за трудную рабочую неделю.
  3. В бане вы сможете очистить тело от старой кожи и грязи, от которой вам не избавиться в обычной ванной.
  4. Профилактика болезней легких и ангины.
  5. Сауна и баня помогут избавиться от лишних килограммов.
  6. Поможет сохранить здоровыми кожу и волосы.

«Но баню возможно сделать только в частном секторе» — скажете вы. «Ведь баня — это обязательно каменная печь, наливая воду на раскаленные камни в которой, мы и получаем горячий сырой пар – отличительную черту бань и саун. А в квартире, как ни старайся, не уместить печку-каменку!»

Спешим вас обрадовать! Современные технологии все сильнее и сильнее расширяют наши границы, и если раньше сауна в квартире была чем-то на гране фантастики, то сейчас, когда изобретен парогенератор, домашняя баня — вполне реальная затея.

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

  • Шаг 1. Уложите нижний слой камней.
  • Шаг 2. Установите паровые пушки.
  • Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
  • Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

  • Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
  • Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
  • Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
  • Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
  • Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
  • Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
  • Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
  • Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
  • Шаг 9. Накрутите шаровой кран для отбора пара.
  • Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
  • Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Правила ухода за парогенератором для бани

Электрическая печь для образования пара обладает одним важным преимуществом – простотой в обслуживании. Эксплуатировать подобный агрегат легко и под силу даже начинающему банщику.

Главное условие – своевременное удаление остатков накипи с нагревательных элементов, чтобы предотвратить перегрев и поломку прибора. Для очистки тэнов рекомендуется использовать безопасную химию для бытовых приборов.

Чтобы предотвратить появление накипи, в воду добавляют специальные смягчающие средства или устанавливают дополнительные фильтры, а после эксплуатации устройства сливают оставшуюся жидкость.

Соблюдение установленных правил обеспечит надежную защиту от накипи и продлит срок службы прибора.

Знатоки парной оценят преимущества парогенераторной установки, поскольку такое приобретение станет надежным помощником для организации банного досуга

Кроме того, подобный аппарат можно изготовить собственноручно из подручных средств, уделяя повышенное внимание элементам безопасности

Список источников

  • legkovmeste.ru
  • HouseChief.ru
  • homius.ru
  • zenplanter.com
  • bane.guru
  • stroy-banya.com
  • all-pribors.ru
  • orchardo.ru
  • kotel.guru
  • minecraft-ru.gamepedia.com
  • SdelatBanyu.ru
  • 9ban.ru

Поделитесь с друзьями!

Парогенератор и паровая пушка: «сердце» бани своими руками

Общеизвестно утверждение, что парная баня полезна для здоровья. Однако атмосфера в парной должна соответствовать определённым критериям, чтобы процедура действительно приносила пользу и исключала возможность получения ожогов, перегрева, тепловых ударов и проблем с дыхательными путями из-за переувлажнённого воздуха.

Особенности бань

Русская баня — это хорошо протопленное помещение с печкой-каменкой, где раскалённые булыжники поливают водой из ковша, а потом хлещут друг друга берёзовыми вениками. Так в идеале, который редко достижим именно из-за качества пара. В общественных банях сказывается низкая квалификация персонала, в личных — отсутствие опыта у владельцев или непонимание ими принципов парообразования и воздействия жары и пара на организм человека в целях физиотерапии.

Печь в русской бане большая, её размеры могут занимать до трети площади всей парной

Виды пара

В зависимости от температуры и размера водяных частиц пар может быть мокрым или сухим. В первом случае его называют крупно-дисперсионным, во втором — мелко-дисперсионным.

Именно сухой, но не перегретый пар мелкой дисперсии наиболее полезен любителям парной. Получить его можно разными способами. Традиционный с плесканием на камни выглядит эффектно, но у него низкий КПД. Что происходит на самом деле? После первого ковша поверхность камней остывает, количество выработанного пара остаётся незначительным. Следующее поливание приводит к выделению мокрого пара, который быстро конденсируется в виде капель. Атмосфера в парилке становится похожа на тропическую: жарко и влажно, дышать тяжело, польза сомнительная, вред налицо. Приходится беспрерывно поддерживать жар в печке, отвлекаться, подбрасывать дрова, следить за горением. Что привычно в деревне, не всегда подходит для городских условий.

Вечно занятому современному человеку требуется максимальная отдача при минимальных временных затратах. На помощь приходят специальные устройства, вырабатывающие пар. Их преимущество в том, что одно и то же парное помещение, регулируя заданный режим, можно превращать в русскую баню, финскую сауну, турецкий хаммам.

Типы парных

Человечество познало бани с античных времён. Существуют разные типы парных. Их можно свести к трём основным видам.

Таблица: параметры пара в типовых банях
Тип баниТемпература, оСВлажность, %
Русская парная60–7080–90
Сауна70–10015–20
Хаммам30–5590–100

Парогенератор, даже если он сделан своими руками из подручных средств, можно настроить под любой тип парной. Паровая пушка вполне справится с режимами сауны и русской бани. Что касается хаммама, где атмосфера напоминает тёплый туман, то с помощью паровой пушки этого можно достичь, понижая температуру камней. Метод проб и ошибок, череда экспериментов позволят наработать технику парообразования необходимого типа.

Различия парогенератора и паровой пушки

Промышленность и торговля предлагают десятки моделей парогенераторов, но для личных нужд можно сделать устройство самостоятельно. Принцип действия несложен, материалы в свободном доступе.

Парогенератор — это ёмкость с водой, откуда при нагревании выходит горячий пар. Достаточно взглянуть на чайник, чтобы понять, как действует генератор.

Генератор пара находится вне парной

У паровой пушки другой принцип работы. Это система трубок, по которым вода дозированно подаётся вглубь раскалённых камней. Там она мгновенно превращается в пар, который, поднимаясь на поверхность, подсушивается.

Паровая пушка находится внутри парной

Любое из этих устройств может быть различной функциональной сложности. Для личной парилки в квартире, загородном доме или на даче можно сделать модель, отвечающую вашим потребностям и желаниям.

Изготовление парогенератора своими руками

Для изготовления парогенератора домашнему мастеру потребуется ёмкость с водой, источник нагрева, паропровод, приборы управления и контроля.

В качестве ёмкости используют скороварку, обрез газового баллона, списанный использованный котёл и т. п. Ёмкость должна герметично закрываться и выдерживать повышенное давление.

В кедровую бочку необходимо провести трубку с просверленными отверстиями

Источник нагрева может быть либо с открытым огнём, как в котле отопления, либо с электрическими нагревателями. Мощность устройства подбирается такая, чтобы вода кипела с большим выделением пара. Контроль кипения воды осуществляется с помощью встроенного термометра и манометра, регулировка — клапанами: запорными, выпускными и предохранительными. При возможности устанавливаются датчики налива, показывающие нижний и верхний уровни, при которых допускается парогенерация.

Предохранительный клапан, через который стравливается избыточное давление, — важный элемент системы безопасности. К его выбору и регулировке следует подходить с особой тщательностью. Если предохранительный клапан не установлен, то на паропроводе не должно быть запорных клапанов, ограничивающих выход пара. Заполнение ёмкости водой происходит через подключение к водопроводу или к отдельно стоящему расширительному баку, расположенному выше котла.

В качестве паропровода используют трубы высокого давления из нержавеющей стали, чугуна или металлопластика. Материал должен быть химически нейтральным, не выделяющим вредных веществ при нагревании. Следует помнить, что котёл под давлением — источник повышенной опасности. Неслучайно существует такая организация — котлонадзор. Конструирование и эксплуатация самодельного парогенератора требует опыта, знаний и навыков.

Место, где будет расположен парогенератор, должно быть сухим и хорошо вентилируемым

Основное достоинство парогенератора — его конструкцию можно постепенно усложнять, добавляя элементы управления. Что, в свою очередь, позволяет варьировать выработку пара в широком диапазоне объёма, температуры и дисперсии, подбирая наиболее комфортные условия индивидуальному пользователю.

Видео: самодельный парогенератор

Паровая пушка, как альтернатива парогенератору

Устройство паропушки на порядок проще. Нужен контейнер с камнями, источник нагрева и система дозированной подачи воды. Устройство стали называть пушкой, потому что клубы пара, вырывающиеся из-под раскалённых камней, образно напоминают пороховой дым после пушечного залпа. Эффект достигается за счёт подачи воды в нижнюю часть каменки, которая сама по себе является куполом печи. Как и в случае с парогенератором открытый огонь можно заменить ТЭНами.

Паровая пушка предназначенное для подачи воды в наиболее разогретую часть печи с целью получения максимально сухого мелкодисперсионного пара

Материал изготовления паровой пушки: сталь или чугун. Для большей функциональности трубки разветвляют, а в кружке монтируют дополнительную воронку для подачи ароматизированных жидкостей.

Нижняя часть воронки устанавливается на топку печи и обкладывается камнями

Простота паропушки — её достоинство, но и недостаток. Регулировка объёма и температуры пара производится вручную. Зато пушку легче эксплуатировать и при небольшом навыке на ней получается очень качественный сухой пар. Использование ТЭНов позволяет добавить элементы автоматики и контроля. Для большей эффективности рекомендуют заправлять пушку горячей водой, а ещё лучше кипятком.

Видео: лёгкий пар в русской бане

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний. При посещении парной следует обращать внимание на самочувствие.

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Видео: парогенератор в действии

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Парогенератор для самогонного аппарата своими руками

Если вы достигли в самогоноварении определенных высот и обычный самогон из сахарно-дрожжевой браги вас уже не удовлетворяет, то замахнуться можно на производство алкоголя из достаточно плотного зернового или фруктового сусла — виски, кальвадоса, сливовицы. Для этого придется сделать парогенератор для самогонного аппарата своими руками. Конечно, можно его и купить, поискав на специализированных сайтах. Но обойдется он вдвое дороже, чем сделанный самостоятельно, даже при покупке всех составных частей на тех же сайтах. Добавленная стоимость — законы экономики неумолимы.


Что понадобится для парогенератора

Для сооружения парогенератора своими руками потребуется скороварка или иная посуда литров на 20-25 (в зависимости от объема перегонного куба) или больше с герметичной крышкой. В качестве генератора пара можно использовать алюминиевый или нержавеющий молочный бидон, эмалированную кастрюлю, бак из нержавейки. Главное условие — она должна герметично закрываться.

Внутреннее устройство парогенератора аналогично электрочайнику — встроенный ТЭН с возможностью регулировки нагрева устанавливается вблизи дна и контактирует с налитой в сосуд водой, непосредственно передавая тепло жидкости. Этим достигается максимальная эффективность использования мощности нагревателя.

Конструкцию необходимо дополнить предохранительным клапаном в крышке сосуда, штуцером для выхода пара и трубкой визуального контроля уровня воды. Термометр тоже желательно установить на уровне крышки. Хотя вода кипит всегда при 100 С, но знать, сколько времени осталось до процесса максимального паровыделения, необходимо для своевременной регулировки мощности нагревателя.

Парогенератор из скороварки

Клапан сделать необходимо по той причине, что сусло и змеевик, находящиеся на пути пара, создают приличное гидродинамическое сопротивление и давление внутри парогенератора может увеличиться довольно быстро, если не сказать стремительно. Это грозит нешуточными неприятностями в виде сорванной крышки, вырванного трубопровода или взрыва испарителя. Наличие клапана превращает сделанный парогенератор для самогонного аппарата своими руками во вполне безопасное устройство.

Клапан можно купить на тех же специализированных сайтах или в хозяйственных магазинах. Рассчитан он должен быть на давление процентов на 30 выше атмосферного. Избыточного давления в 0,3 атм. вполне достаточно для перегонки любого вида сусла.

Клапан монтируется в крышку парогенератора и герметизируется фум лентой или силиконовыми прокладками, в зависимости от конструкции штуцера. Рядом с ним устанавливается и другой штуцер — для подсоединения паропровода. Он должен быть оборудован резьбовым соединением для накручивания соединительного шланга, ведущего к перегонному баку. Вариантов установки штуцера паропровода есть два — в крышке и в верхней части стенки, ниже среза на 2-3 см. единственное условие — он всегда должен находиться выше уровня залитой в испаритель воды.

В крышке необходимо предусмотреть клапан и штуцер

Наилучшим паропроводом для сделанного своими руками парогенератора служит металлический гофрированный шланг для подключения газа. Но можно использовать и нержавеющую или медную трубку, гибкие армированные шланги гидравлических машин (РВД). Последний вариант приемлем, но перед прямым использованием их нужно пропарить на холостом ходу, чтобы устранить запах резины, а использовать можно только новые рукава, бу ни в коем случае. Но это вариант резервный, газовый металлорукав — оптимальный выбор.

Переоборудованию подлежит и перегонный куб. Снизу, на расстоянии 2 см от днища необходимо вмонтировать резьбовой штуцер. С внешней стороны к нему будет подсоединяться паропровод, а с внутренней — свитая спиралью перфорированная трубка для выхода пара. Два-три витка спирали вполне достаточно.

Внешний виток проходит по периметру сосуда, внутренний — поближе к центру. Перфорация выполняется только в верхней части трубки в виде просверленных отверстий диаметром 1-2 мм или прорезей, как удобнее. Расстояние между отверстиями — 1-2 см. Выходящий из них пар должен захватывать как можно больший объем жидкости (сусла). Внутренний паропровод (барботер) изготовляется из того же газового шланга, медной или нержавеющей трубки диаметром 10-20 мм. Алюминий здесь использовать нежелательно.

Как это работает

Соединив парогенератор для самогонного аппарата, сделанный своими руками, с помощью паропровода с перегонным кубом, заливаем рабочие жидкости. В парогенератор чистую воду, в куб — полужидкое сусло. Герметизируем оба сосуда, устанавливаем холодильник и сухопарник, подключаем проточную воду к холодильнику. Включаем ТЭН парогенератора на максимальную мощность.

Нагревать парогенератор можно и без ТЭН — на газовой плите, варочной поверхности и т.д. важно, чтобы вода закипела. Образовавшийся пар, поступая в куб, нагревает сусло, барботирует его и вытесняет спиртовые пары в паропровод, ведущий к сухопарнику и холодильнику. Там происходят процессы, аналогичные обычному дистиллятору.

При работе с парогенератором важно:

  • При достижении температуры воды в парогенераторе 85-90 С нагрев снижаем до среднего и ниже, чтобы пар выделялся медленно. Так брага (сусло) лучше прогревается и спиртовыделение происходит равномерно.
  • Основная перегонка происходит при Т= 95 С — слишком сильное кипение может привести к срабатыванию предохранительного клапана.
  • После отбора требуемого количества алкоголя, выключаем парогенератор, но демонтируем аппарат спустя 25-30 минут, когда он несколько остынет.
  • Необходимо постоянно контролировать уровень жидкости в парогенераторе — при снижении до 25% от исходного запаса, нагревание следует уменьшить. В сухом состоянии ТЭНы перегорают очень быстро.

Работа с парогенератором происходит несколько медленнее обычной перегонки, но получить при этом можно совершенно изумительные напитки, даже разработать собственные рецепты. Самогонный аппарат этого типа прост в обращении и безопасен, при соблюдении правильной техники перегонки. Сделать парогенератор и модифицировать имеющийся в доме аппарат несложно.
Если вы не боитесь сложностей, оцените парогенератор, который смастерил Юрий Иванович:

Парогенератор своими руками — применяемые материалы, этапы сборки

Часто для решения различных бытовых и производственных задач необходимо иметь под рукой надежно работающий не сложный в своем устройстве источник водяного пара. Наиболее распространены в этом качестве приспособления, получившие название парогенераторов. Об изготовлении подобного устройства своими руками мы и расскажем в этой статье.

Принципиальная схема приспособления включает в себя несколько обязательных элементов:

  • корпус;
  • система нагрева воды;
  • трубопровод подачи воды;
  • система регулировки уровня жидкости;
  • трубопровод отвода готового пара.

Изготовление корпуса

Поскольку процесс нагрева воды до температуры парообразования применяется при приготовлении многих блюд, наиболее доступным вариантом корпуса домашнего парогенератора может стать какой-либо вид кастрюль. Из предлагаемых торговыми сетями вариантов наибольше применение нашли скороварки.

Их отличает достаточная толщина стенок емкости, высокая прочность крышки, а так же наличие систем герметичной фиксации ее на корпусе, а так же клапана, регулирующего внутреннее давление.

Нагрев воды до температуры парообразования можно осуществлять несколькими способами. Первый, напрашивающийся из аналогии с процессом приготовления пищи, заключается в постоянном подогреве днища емкости на газовой или электрической плите.

К сожалению, газификация различных частных мастерских достаточно ограничена, а установка скороварки на электроплиту сопряжена с различными опасностями. Поэтому чаще всего в парогенераторах сделанных своими руками применяется непосредственный нагрев жидкости с помощью электротэнов.

Вариантов подобных нагревателей в настоящее время достаточно много и не сложно подобрать конкретное устройство для нагрева практически любых объемов жидкости. Можно позаимствовать и у старого потекшего электрочайника.

Кроме этого всегда существует вариант установки нескольких нагревательных элементов в одну емкость.

Установка тэна

Монтаж тэнов осуществляйте на небольшом отдалении от дна посуды в предварительно просверленные отверстия, диаметр которых равен диаметру крепежей нагревателя. Для установки рекомендуем выполнить несколько дополнительных шагов.

Шаг первый: перед монтажом тэна в каждое отверстие поочередно установите стальной болт подходящего диаметра с двумя шайбами толщиной 3-4- миллиметра, расположенными с внутренней и внешней стороны стенок пароварки.

Затем с помощью гаечных ключей закрутите гайку с достаточным усилием.

Этот нехитрый прием позволит деформировать стенки емкости будущего парогенератора под крепление нагревателей.

Шаг второй: для обеспечения герметичности установки используйте силиконовые или резиновые термостойкие прокладки, устанавливаемые снаружи и изнутри. При их отсутствии изготовьте элементы самостоятельно. Для этого на лист бумаги нанесите слой герметика и слегка разровняйте.

Для получения слоя герметика определенной толщины выполните следующие действия.

Установите по границе небольшие деревянные вставки (куски шпона, школьные линейки, палочки от суши и проч.). Для равномерности толщины под бумагу подложите кусок толстого стекла. Сверху силикон так же накройте бумагой и стеклом, придавите с небольшим усилием и оставьте до полного высыхания материала.

Позже из полученного листа с помощью трубок легко вырубить дисковые прокладки требуемой величины.

После установки нагревателя налейте достаточное количество воды и убедитесь в отсутствии подтеканий в местах соединений.

Монтаж питающей системы парогенератора

Для бесперебойности процесса парообразования взамен удаляемому пару необходимо обеспечить постоянный приток свежей воды. Для этого установите в нижней части корпуса медную трубку, предварительно подготовив место установки так, как описано выше. Подача воды должна производиться в пространство под тэном, чтобы не происходило сбоев в процессе генерации пара.

Обязательным условием работоспособности приспособления является постоянное наличие жидкости в емкости парогенератора. В противном случае тэн быстро перегорит. Прямое подключение к водопроводу осложнено рядом причин.

Лучше рядом с корпусом парогенератора закрепить вспомогательную емкость, соединяемую шлангом с доливной трубкой парогенератора. В днище дополнительного бака в предварительно просверленное отверстие установите обыкновенный сантехнический поплавковый кран, к которому, в свою очередь и подключите трубу или гибкий шланг от водопровода.

Количество воды в вспомогательной емкости будет определяться настройкой поплавковой системы. По правилу сообщающихся сосудов в основной емкости устройства жидкость будет находиться на той же высоте (при условии равенства давлений в емкостях).

Это нехитрое приспособление позволит регулировать уровень жидкости в нашем самодельном парогенераторе и поддерживать его постоянство.

Процесс кипения воды сопровождается интенсивным образованием на поверхности тэна различных отложений, снижающих качество его работы. Во избежание этого необходимо периодически очищать нагревательные элементы с помощью различных бытовых средств.

Отбор готового пара

Для отвода конечного продукта нашего приспособления выполним ряд дополнительных операций. В крышке корпуса парогенератора установите конец гибкого шланга для отвода готового пара. (Может подойти и старый шланг от пылесоса.) Для этого просверлите подходящее по диаметру отверстие и закрепите резьбовыми деталями недлинный переходник. Для облегчения процесса сверления лучше подбирать пароварку, имеющую не стеклянную, а металлическую крышку.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Как сделать парогенератор для бани, сауны или хамама своими руками

В глобальной сети вы можете найти множество информации о том, как самостоятельно создать парогенератор из доступных материалов. И в какой-то мере это правильный подход по приобретению нового устройства. Но хотелось бы отметить несколько моментов, которые заметно облегчает вашу задачу.

Первая трудность, с которой вы столкнетесь при самостоятельной сборке ТЭНа – отсутствие в свободном доступе специализированных комплектующих. Авторы чертежей и статей по самостоятельной сборке парогенератора предлагают аналоги от котлов. Но дело в том, что такие запчасти будут часто давать сбои в работе, а то и вовсе выходить из строя. Элементы от котлов рассчитаны на большие объёмы, а парогенератор обладает маленьким литражом. К тому же, котлы редко включаются и включаются, в то время, как ТЭН для бани, сауны или хамам может выводиться из рабочего режима по несколько раз за час.

Второй момент, который вызовет затруднение – отсутствие у вас специальных навыков и знаний, которые требуются при сборке столь сложного оборудования. Неопытный новичок может допустить ошибку, которая может повлечь за собой не только поломку, но и полное разрушение устройства.

И главный момент – парогенератор относится к сложным электрическим устройствам. Такая продукция обязана проходить сложные технические испытания на качество и безопасность. Не забывайте и о сертификации продукции. Поэтому старайтесь избегать самодельных ТЭНов, лучше до платить и приобрести качественную продукцию от надежного производителя. Например, компания STEAMTEC обладает двумя сертификатами качества, что даёт вам гарантию высокой надёжности продукта.

Немецкая компания  Steamtec реализует банное оборудование по низким ценам. На рынке работает уже более 15 лет. В наличии только оригинальные приборы. Парогенераторы для бани, сауны, хамам. Всегда имеется большой выбор различных моделей, в зависимости от цены, мощности и характеристик.

Преимущества парогенераторов Steamtec

Каждому парогенератору от компании «Стимтек» предоставляется гарантия. Любая модель вначале тестируется в течении 12 часов и только потом допускается к продаже. Поэтому Стимтек гарантирует лучшее качество. Парогенераторы для бани, сауны, хамам можно подобрать в зависимости о предпочтений потребителя, в зависимости от желаемой мощности, размера и модели.  Все оборудование полностью соответствует международным требованиям безопасности и долговечности.

Самые передовые и высокотехнологические приборы от немецкой компании Steamtec оснащены датчиками температуры, таймером и простым интерфейсом. На парогенераторах используются специальные форсунки, которые направлены на обеспечение равномерного прогревания помещения, а специальная емкость для ароматических масел и целебных трав поможет вам превратить свою обычную баню в спа.

Ассортимент парогенераторов Steamtec

Представлены различные модели, начиная от самых простых и не дорогих и заканчивая самыми мощными. Но самое важное это то, что цены абсолютно на все модели привлекательно низкие. Представлены следующие модели аппаратов Стимтек:

  • TOLO PS – простой, не дорогой парогенератор с резервуаром для воды на 10-15 литров. Имеет мощность от 3 до 18 кВт. Оснащен многоуровневой защитой и электромагнитным клапаном для подачи воды. Гарантия на данный аппарат составляет 1 год. В комплекте идет пульт управления.
  • TOLO KEY – это уже более новая, усовершенствованная модель парогенератора. Мощность составляет от 3 до 24 кВт, резервуар для воды на 10 литров. Имеется выносной блок управления. Гарантия на данное устройство составляет 2 года.
  • TOLO ULTIMATE – самая новая модель парогенератора, обладающая мощностью 3-24 кВт. Резервуар для воды на 10 литров с электроклапаном. Данная модель укомплектована сенсорной панелью управления с интуитивно понятным интерфейсом. Гарантия на оборудование действует в течении 2-х лет.
Заказать парогенератор Steamtec

Заказать парогенератор быстро и легко либо прямо на сайте интернет магазина https://fitorodnik.ru/catalog/parogeneratory-protochnye-dlya-bani-sauny-khamama/. Либо по телефону. Немецкая компания Steamtec предлагает для потребителя только оригинальную продукцию высочайшего качества. Если сомневаетесь в выборе, обратитесь за помощью к компетентным и профессиональным менеджерам, они вам помогут сделать правильный выбор. На каждую модель парогенератора и другого оборудования действует гарантия. Оплатить покупку легко и быстро любым удобным для вас способом: наложенным платежом, наличными (только в Новосибирске), пластиковой картой или с помощью безналичного расчета. Доставка осуществляется по Новосибирску, в Москву, СПб, Красноярск, Екатеринбург, Нижний Новгород, Казань, Челябинск, Омск, Воронеж, Уфу, Волгоград, Самару, Пермь, Ростов-на-Дону и другие города России.

Вы можете заказать парогенератор в нашем интернет-магазине или позвонить по бесплатному телефону 8 800 333-20-29. Мы доставим товар по вашему адресу либо в наш пункт выдачи г. Санкт-Петербург, ул. Тосина, 9

Power Your Home and Workshop With Steam: 17 шагов

First Спасибо за то, что прочитали мои инструкции. Работа над этим продолжается, я буду добавлять к этому руководству все больше и больше о том, как построить паровую турбину и электростанцию ​​для вашего дома. Как всегда, если вы обнаружите какие-либо опечатки или ошибки, пожалуйста, дайте мне знать, что я собираюсь рассказать вам много информации. Итак, приступим.

Я собираюсь показать вам, как я построил этот генератор мощностью 45 киловатт или паровую турбину для питания моего дома и бизнеса.Этому отряду пришлось приложить немало усилий, чтобы оторваться от земли. Я попытаюсь показать вам, как построить эту красоту. Возможно, вы сможете построить его в меньшем масштабе. Это устройство не для любителей. Эта сборка очень сложная и опасная. Есть несколько вещей, о которых вам нужно знать при работе с высокой мощностью.

1. Уважайте власть. Это убьет вас в мгновение ока.
2. НЕ ПЫТАЙТЕСЬ В ПРОЕКТ, ЕСЛИ ВЫ НЕ ЗНАЕТЕ, КАК РАБОТАТЬ С ВЫСОКОМ НАПРЯЖЕНИЕМ И ПАРОМ ВЫСОКОГО ДАВЛЕНИЯ.
3. БУДЬТЕ РЕАЛИСТИЧНЫМ.Если у вас нет оборудования для сборки этого устройства, отправьте детали для изготовления.
4. Чего не знаете, спрашивайте. Я буду рад помочь кому угодно, чем смогу.

Всегда надевайте защитные очки и соответствующую защиту при работе с электроникой и паром.

Хорошо, это турбина и генератор, соединенные вместе на испытательном стенде. Это турбина моей собственной конструкции, генераторная часть или, если быть более точным, генератор переменного тока, как уже упоминалось выше, имеет выходную мощность трехфазного переменного тока мощностью 45 кВт.Турбина, чтобы произвести тот уровень мощности, который требовался для работы с поразительной скоростью 100000 об / мин, это и есть 100000. Теперь это испортит вам день, если у вас серьезная неисправность, она работает на баллистических уровнях, поэтому, если у вас будет разрушительное или катастрофическое событие шрапнель убьет вас. Он буквально взорвался бы. Это превратит вас в красный туман. Тем не менее, я сохранил свои обороты на более респектабельном и безопасном уровне около 50000 оборотов в минуту, моя выходная мощность падает, как и следовало ожидать. Хотя на таких оборотах я чувствую себя безопаснее.Мои уровни мощности при 50 кОм составляют примерно половину моего верхнего предела 100 кОм, поэтому выходная трехфазная мощность составляет около 22 кВт.

Этого более чем достаточно для моих целей. Итак, вот схема и разбивка генераторной установки. Справа налево. Большие цилиндры находятся далеко справа, генератор переменного тока, слева от этого большего алюминиевого корпуса, находится камера турбины, вход в турбину осуществляется через серебряную линию высокого давления, которую вы видите, входящую в турбину. Этот LIne рассчитан на 10000 фунтов на квадратный дюйм при температуре более 800 градусов. Моя паровая установка работает при максимальной температуре 500 градусов по Фаренгейту, так что у меня есть много места для беспокойства от потенциального побега.О паровом агрегате речь пойдет чуть позже, прямо сейчас турбина. поэтому после того, как мы увидим входную линию слева от нее, вы увидите систему масляного насоса, я должен использовать турбинное масло, предназначенное для турбин самолетов. 150,00 за бочку 5 галлонов. Это отлично подходит для защиты подшипников. Я использую гидростатический подшипник в передней части турбины и керамический в задней части. оба рассчитаны на очень высокие обороты. Насос представляет собой стандартный электродвигатель переменного тока на 110 В, приводящий в движение винтовой насос для поддержания давления в гидростатическом подшипнике на уровне 55 фунтов на квадратный дюйм.масло также используется для охлаждения генератора во время работы. масло возвращается в ванну через радиатор или теплообменник.

чуть ниже части генератора справа вы можете увидеть датчик давления и настройку масляного фильтра. Я использую стандартный автомобильный передающий блок, чтобы узнать давление масла позже. В следующих шагах я покажу вам более подробную информацию о компонентах системы.

В верхнем ящике располагалась панель управления. Это основная компоновка генераторной установки.

В вашем будущем паровая энергия?

Скип Goebel

Выпуск № 43 • Январь / Февраль 1997 г.

Если вы думаете, что пар — это устаревший продукт, подумайте вот о чем: почти столетие назад паровые машины и корабли достигли скорости и эффективности, которых все еще трудно достичь даже с помощью современных двигателей внутреннего сгорания.

Пар — одна из самых мощных и самых опасных форм независимой энергии.Он настолько мощный, что здесь, в Tiny Power, производящей паровые машины, хотя бы раз в неделю нам звонят те, кто собирается спасти мир с помощью пара. Обычно требуется всего несколько минут разговора, чтобы понять, что вызывающий абонент нуждается в дополнительном обучении основам паровой инженерии.

Эта статья — попытка ответить на некоторые из многих вопросов о Steam. И я предполагаю, что первый вопрос: может ли это спасти мир, по крайней мере, в том, что касается ваших личных энергетических потребностей? Это зависит от.

Для первоначальных вложений в этот наиболее трудоемкий вид бытовой энергетики вы, вероятно, могли бы купить дизельный генератор и 5-10 тысяч галлонов топлива без значительных изменений в вашем образе жизни. Если вы планируете сжигать древесину, вы должны знать, что газификация древесины и сжигание ее в двигателе внутреннего сгорания — это очень устоявшаяся наука. Это может быть для вас более практичным приложением.

Если вам необходимо большое количество контролируемого тепла, скажем, для обогрева большого дома, птичника или даже печи, паровые установки выделяются тем, что отходящее тепло (выхлоп) парового двигателя дает вам чрезмерное количество БТЕ. играть с.

Что такое пар?

Что такое Steam? «Вода сошла с ума от жары» — лучший ответ. Вода фактически превратится в пар в вакууме, если ее температура будет поддерживать 40 градусов по Фаренгейту. И наоборот, при давлении 3200 фунтов. на квадратный дюйм и температуре около 720 градусов, пар становится «сверхкритическим» и фактически имеет такую ​​же плотность, как вода. Современные паровые системы работают при таком давлении, потому что пар, который является «сверхизлучающим» газом, поглощает и отдает тепло намного быстрее, чем вода.

Только «сухой» пар производит полезную работу. Пар — это сухой, чистый газ без вкуса. Мутное вещество, которое вы видите, выходящее из чайника, на самом деле представляет собой просто водяной пар и не имеет никакого отношения к нашим потребностям, потому что, если вы его видите, вся работа уже сделана.

Одна из небольших высококачественных паровых машин, созданная компанией автора Tiny Power, Inc.

Как только вода превратится в пар, вы можете повысить температуру газа и сохранить в нем больше энергии / работы.Мы называем этот пар «перегретым» паром, и, хотя это желательное условие, оно редко используется в небольших паровых установках.

Что мы хотим делать с паром, так это извлекать из него работу. Работу лучше всего описать как движение или изменение скорости массы. Работа требует энергии. Передавать энергию массе — это одно, а передавать и использовать эту энергию — другое. Вода в виде пара — отличная среда для передачи энергии.

Вода — это практичное, безопасное и эффективное неорганическое химическое вещество, которое легко поглощает и передает энергию.Чтобы понять, как это происходит, попробуйте представить себе разницу, то есть разницу температуры, разницу давления или, более конкретно, разницу в объеме. По мере того, как пар переходит из одного объема в другой, работа сделана. Примером этого является опускание поршня в цилиндре, создавая больше пространства или объема (расширение). При изменении объема также должны происходить изменения температуры и давления. Это законы природы, которые нельзя изменить. У нас есть единицы измерения свойств массы. Обычно давление измеряется в фунтах на квадратный дюйм, объем — в кубических футах, а температура — в градусах Фаренгейта.(Я еще не измеряю, ребята.)

А сейчас позвольте мне познакомить вас с британской тепловой единицей (BTU). Это единица измерения в США, аналогичная калорийности в метрической системе. Это не что иное, как единица тепла. Одна британская тепловая единица — это количество тепла, необходимое для поднятия одного фунта воды на один градус по Фаренгейту. И наоборот, если фунт воды падает на один градус, он высвобождает одну британскую тепловую единицу.

Когда любое топливо сжигается, оно выделяет энергию в виде тепла, и это тепло можно измерить либо в британских тепловых единицах, либо в калориях.Мы будем использовать Btu. Примером может служить древесина дуба, стоимость фунта которой составляет 6–11 тысяч британских тепловых единиц. Считайте это потенциальной энергией или энергией, ожидающей своего появления. При окислении (сгорании) он выделяет энергию, и если мы производим пар с этой энергией, мы можем использовать пар для передачи этой энергии в другое место для выполнения полезной работы.

Паровой запуск Santa Cruz II , Echo Lake, California

Другими источниками БТЕ могут быть горячий источник или солнечная энергия. Помните, что мы ищем разницу в температурах; чем выше мы поднимем температуру воды, тем больше работы мы сможем проделать в воде.К сожалению, чем меньше разница температур, тем больше должен быть объем воды. Например, один фунт пара при температуре 800 градусов требует определенного количества работы; чтобы произвести такой же объем работы при 400 градусах, вам понадобится гораздо большее количество воды.

Итак, мы берем один фунт воды с температурой от 60 до 212 градусов, а это занимает 152 британских тепловых единицы. (212 — 60 = 152) Теперь мы добавляем еще одну британскую тепловую единицу, и все это превращается в пар при атмосферном давлении. Правильно? Неправильный!

Поднять температуру воды легко; замена воды на пар — это совсем другая игра.Чтобы изменить физическое состояние вещества, требуется много энергии. Помните, здесь не зря; скорее хранится.

Чтобы преобразовать один фунт воды из 212 градусов водяного столба в 212 градус водяного пара (все еще один фунт по весу) при атмосферном давлении, требуется еще 970 британских тепловых единиц. Если учесть все это, как в котле, мы получим перепад давления (внутри и снаружи). Этот фунт воды при 212 градусах занимал всего 0,2 кубических фута. Пар при температуре 212 градусов и атмосферном давлении (или 14.7 фунтов. на квадратный дюйм) займет 27 кубических футов.

Теперь, если этому пару не позволяют расширяться в эти объемы, потому что он содержится, мы получаем повышение давления. Именно это давление мы будем использовать для выполнения своей работы.

Какой тип котла?

Емкость, в которой мы будем делать наш пар, называется бойлером. В основном существует три типа котлов.

Котел Fire Tube. Это самый старый, самый простой и тот, который обеспечивает стабильное производство пара.Он также наиболее опасен (имеет свойство взрываться). Поэтому больше не об этом. Забудьте об этом, нада, никак и т. Д. Наклейте эту наклейку себе на мозг: В галлоне воды динамитная шашка.

Водяная трубка. Он более эффективен, безопасен, распространен, прост в сборке и т. Д. По сути, конструкция включает серию труб, идущих вниз от барабана и окружающих камеру сгорания (топку). Затем пар отводится из верхней части барабана, где он по трубе направляется по назначению.(См. Рисунок 1.)

Рисунок 1. Водотрубный котел

Распространенным примером этих типов является котел отопления дома. Эти конструкции также используются на больших кораблях и электростанциях. У нас есть один в нашем 23-дюймовом пароходе, который сжигает дрова, и он неплохо работает. Позвольте мне добавить здесь, что , если вы сжигаете твердое топливо (дрова или уголь), вы всегда будете обслуживать свой котел . Если не можете, просто отбросьте всю идею. Если можете, будьте готовы к вечному блаженству.

Базовая компоновка показана на рисунке. Ни в коем случае не используйте эту иллюстрацию для проектирования собственного котла. Если вам пришлось обучаться, читая эту статью, вы не сможете, не захотите и не должны строить одну из них. Помните, смерть окончательна (и мучительна).

Доступно бесчисленное количество планов, одобренных, сертифицированных и хорошо протестированных. Steam определенно является «завершенной» наукой. Если вы посмотрите на желтые страницы, вы найдете сертифицированных производителей котлов, которые сделают свою работу правильно. Технически вы нарушаете закон, строя несертифицированный котел.

Однотрубные или мгновенные котлы . На сегодняшний день это самый эффективный, легкий и безопасный котел. Строить легко и недорого. Лучше всего они работают при непрерывной стабильной работе. Однако, обладая небольшой резервной мощностью, они чувствительны к колебаниям в подаче топлива и воды, не говоря уже о нагрузках. Самыми распространенными вариантами являются портативные пароочистители. Современные мотели используют разновидность водонагревателей.

Пароход большего размера

По сути, они состоят из одного непрерывного мотка НКТ или трубы в различных конфигурациях. Отсюда и название «Монотрубка». Если мы можем обеспечить точный контроль за нашим топливом / водоснабжением, то у нас есть идеальный котел для дома. Газовое и жидкое топливо — идеальный вид топлива для однотрубных труб, поскольку их легко регулировать. И да, существуют одобренные конструкции для монотрубок, и профессионалы могут сделать их довольно дешево.

Факты возгорания

Для горения данного количества топлива требуется определенное количество воздуха — не больше и не меньше. Кроме того, для сжигания требуется достаточное количество места. Недостаточно воздуха — неполное сгорание. Слишком много воздуха — воздух нагревается.

Кроме того, если мы заставим воздух соприкасаться с топливом слишком быстро, мы получим слишком горячее пламя. Это плохо, потому что при температуре выше 1800 градусов азот в воздухе и некоторые другие химические вещества начинают окисляться. Это не только ядовито, но и тратится впустую.

Пространство для сгорания важно, потому что его слишком мало, и мы гасим пламя. Держите зажженную свечу так, чтобы пламя коснулось кубика льда, и если вы посмотрите очень внимательно, то увидите невидимый слой газа, изолирующий пламя от поверхности. Этот слой представляет собой несгоревшие газы, такие как окись углерода, и возникает потому, что температура поверхности была ниже температуры воспламенения горючих газов. Правило: пламя не должно касаться металла.

Кроме того, слишком много места, и мы можем потерять наши коэффициенты излучения.Вообще говоря, 60-70% энергии котла передается за счет лучистой энергии, а не горячих газов.

Паровой тягач половинной шкалы

Идея состоит в том, чтобы аккуратно объединить воздух и топливо вместе и дать ему достаточно места или времени, чтобы сделать свое дело. Для всех этих факторов существуют определенные формулы, и ваш производитель котлов будет знать, что делать, как только вы сообщите ему, в чем заключаются ваши потребности.

Огромный крутящий момент

Теперь, когда у нас есть Steam, давайте воспользуемся им.Мы извлекаем работу из пара, позволяя ему расширяться в контролируемой среде, например, с помощью поршня в цилиндре или сопла в турбине.

Турбины хороши, и у меня есть одна, но в домашних условиях они очень неэффективны. Это просто вопрос физики и затрат. Я знаю, что есть много людей, которые будут возражать по этому поводу, но если они смогут придумать эффективную турбину домашнего масштаба и продать ее по разумной цене, я куплю ее.

Итак, мы остановились на поршневом (поршневом) двигателе.Мужаться. Они работают, служат и существуют уже давно. Паровые двигатели тихие, тяжелые, долговечные и, если они современные, просты в обслуживании (в наших более крупных моделях используются герметичные шарикоподшипники).

Вы можете найти множество подержанных двигателей на старых верфях, нефтеперерабатывающих заводах, старинных фабриках, шахтах и ​​железных дорогах. Или вы можете купить новый.

Рассмотрим паровые машины, похожие на быстродействующий гидроцилиндр с автоматическим клапаном. Плунжер соединен с кривошипом, который вращается и выполняет полезную работу.Важно отметить, что большинство паровых двигателей рассчитано на то, что пар работает с обеих сторон поршня, что делает его «однотактным» двигателем. Это также заставляет поршневые двигатели развивать огромный крутящий момент практически на любых оборотах. Вы можете рассчитать этот крутящий момент, взяв квадратные дюймы поршня, умножив полученное значение на среднее давление в цилиндре и умножив это число на длину хода, измеренную в футах, разделенную на 2. Пример: одноцилиндровый двигатель имеет отверстие 3 дюйма и ход 4 дюйма и работает при среднем давлении в цилиндре 100 фунтов или «среднем» давлении.Трехдюймовый поршень имеет примерно 7 квадратных дюймов (3 x 3 x 0,7854) и ход 0,33 фута. (4/12). 7 х 0,33 = 2,31. Умножьте это на 100 фунтов давления x 2,31 = 231 и разделите это на 2, и вы получите 115,5 фунт-футов крутящего момента. В действительности, однако, возникают потери на трение и эффективность.

Эффективность измеряется тем, сколько пара / воды потребляет двигатель для выполнения определенного объема работы. Обычно это измеряется в фунтах пара / воды на мощность в час. По-английски это означает, что на каждую мощность, произведенную в течение одного часа, через двигатель проходит определенное количество пара / воды.

Наша цеховая установка используется последние 18 лет и производит 4000 Вт в час. Он потребляет около 250 фунтов воды (которая превратилась в пар) за один час. 750 ватт считается одной лошадиной силой, и если вы подсчитаете потерю эффективности, это составит около 47 фунтов на каждую лошадиную силу в час (250 фунтов, разделенные примерно на 5,3 лошадиных силы). Другими словами, на каждую лошадиную силу, производимую двигателем, мы испарили 47 фунтов воды в пар и пропустили его через двигатель.

Есть двигатели, которые намного эффективнее, но они стоят намного дороже, чем вы хотите заплатить.Эффективность — это хорошо, но если топливо бесплатное, зачем вам это нужно? Потому что чем меньше дров вы сжигаете, тем меньше вам придется резать. За 10 дней я потратил ровно деревянного шнура, и для меня это слишком много работы.

Все это возвращает нас к вопросу, почему пар против других форм независимой энергии? Потому что, если вы используете большое количество тепла, выхлоп двигателя даст вам именно это.

Паровые двигатели и котлы обычно наиболее эффективны при полной настройке, всех открытых клапанах, полном огне и т. Д., Поэтому мы переходим к следующей теме:

AC vs.DC

В домашних условиях электричество — самый распространенный вид энергии. Таким образом, паровой двигатель / генератор оказывается наиболее практичным приложением.

Генераторы

могут быть переменного или постоянного тока, и у обоих есть свои приложения. В магазине Tiny Power наш Winco мощностью 4 кВт — это переменный ток.К сожалению, переменного тока требуется точный контроль скорости в виде тонкого регулятора и тяжелого маховика. Я бы посоветовал большинству людей использовать вместо этого D.C. D.C. проще изготавливать, контролировать и, что самое главное, его можно хранить.Вырабатывая электроэнергию постоянного тока и накапливая ее, паровая система может работать на максимальной мощности в течение короткого периода (наиболее эффективно), а не простаивать весь день (неэффективно). Это практично, потому что вы можете сделать электричество заранее, а затем заняться своими делами.

Этот пароход с его типичной силовой установкой
был использован в фильме Maverick

Я какое-то время управлял паровой электростанцией постоянного тока мощностью 1 кВт в качестве туристической достопримечательности здесь, в Брэнсоне, штат Миссури, и влюбился в высокое напряжение D.C. В системе были фары и двигатели с напряжением 120 В. Единственный недостаток — постоянный ток плохо воздействует на контакты и переключатели. Вы должны покупать те дорогие выключатели и прерыватели, которые рассчитаны на

постоянного тока.

Пар для дома

Tiny Power включает 13 различных моделей двигателей и аксессуаров, и мы обслуживаем в основном любителей, таких как вышедшие на пенсию машинисты и пароходы по всему миру. Однако наше сердце по-прежнему стремится к самодостаточности.

Я сам нахожусь в процессе создания другой компании, специализирующейся на использовании пара в качестве домашней энергии.Я не выставлю его на рынок, пока система не станет надежной, эффективной и доступной.

Следующий проект демонстрирует практическую концепцию системы парогенератора в домашних условиях. Это не настоящий проект, и я не несу ответственности за тех, кто использует его как таковой. Для тех людей, которые думают, что они собираются использовать свою дровяную печь для приготовления пара, пожалуйста, сделайте следующее: включите меня в свое завещание, отправьте детей жить к бабушке, предупредите соседей и расплатитесь за свою собственность на берегу океана. в Аризоне.

Начнем с потребностей. Нашему дому потребуется 2400 ватт / час электроэнергии в день. Поскольку мы получаем от батареи только 75% от того, что мы вкладываем в нее, нам нужно вложить 3200 ватт / час (2400 / 0,75 = 3200). Несмотря на то, что 750 Вт = 1 л.с., генераторы, ремни и т. Д. Неэффективны. Безопасная цифра — 30% потерь, поэтому 3200 Вт при КПД более 70% = 4266 Вт (3200 / 0,70 = 4571). Округлите до 4600. Тогда наша потребность в лошадиных силах составит 4600 ватт / час, разделенные на 750, что составляет 6,1 лошадиных силы (4600/750 = 6.1).

Используя 47 фунтов пара на 1 л.с., потребляемую нашим двигателем, мы берем 6,1 и умножаем его на 47, и получаем 286,7 или, по сути, требуется 287 фунтов пара / воды.

Мы скажем, что для превращения воды в пар при нашем рабочем давлении 120 фунтов на квадратный дюйм потребуется 1200 британских тепловых единиц на фунт воды / пара. Итак, требуется 287 фунтов пара / воды x 1200 британских тепловых единиц = 344 400 британских тепловых единиц (287 x 1200).

КПД нашего котла составляет 70%, поэтому разделение 344 400 БТЕ на 70% дает нам цифру в 492 000 БТЕ (344 400 /.70 = 492 000).

Наша древесина имеет теплотворную способность 7000 британских тепловых единиц на фунт, поэтому нам нужно 70,3 фунта древесины (492000/7000 = 70,3). Давайте распределим нагрузку на два часа, и мы увидим, что мы сожжем 35,2 фунта древесины в час (70,3 / 2 = 35,2), или около 35 фунтов. Чтобы представить это в перспективе, это огромная охапка дерева.

Помните, это цифры из «реального мира», которые кардинально отличаются от того, что придумает какой-нибудь так называемый «образованный» тип с розовыми руками.

> Щелкните это изображение, чтобы просмотреть полную версию страницы (111K).Чтобы вернуться на эту страницу, воспользуйтесь кнопкой НАЗАД в браузере.

Если вы следите за рисунком 2, обратите внимание на направление потока топлива и воды. Это однотрубная конструкция, в которой используются электрические насосы и воздуходувки, что упрощает управление.

Он будет сжигать древесный газ из «варочных котлов», которые нагревают древесину до температуры возгорания, но лишают ее кислорода. Затем этот несгоревший газ смешивается с нагретым воздухом и сжигается в основании котла. Газы сгорания проходят по водяным трубам, затем через воздухонагреватель и выходят из выхлопной трубы.

Вода поступает во внешний змеевик, забирает тепло, попадает в теплообменник (пароохладитель) и в сепаратор. Пар выходит из верхней части сепаратора во внутренний змеевик, который действует как перегреватель. Чрезмерно горячий пар проходит через пароохладитель, выделяя некоторое количество БТЕ в поступающую воду. Теперь «закаленный» пар направится к двигателю, где и сделает свою работу. Выхлоп двигателя попадает в змеевик, который находится внутри большого резервуара, и выделяет оставшееся тепло в воду.После этого наш пар конденсируется в воду и проходит через вакуумный насос, который выходит в «горячий колодец». С этого момента он перекачивается обратно в котел через подающий насос высокого давления, чтобы начать все сначала.

Получение образования

Я не могу переоценить важность получения образования перед тем, как возиться. На крупных лесопильных заводах обычно есть электростанция, а инженеры — близкие по духу люди, которые всегда хотят похвастаться своим «малышом». Совершите поездку по старым кораблям или нефтеперерабатывающим заводам и не бойтесь задавать вопросы.Вы получите от кого-то больше, если зададите вопросы, чем если попытаетесь рассказать им то, что знаете.

Высшее образование — это посещение шоу парового клуба. Их буквально тысячи каждый год. Скорее всего, вы менее чем в часе езды от него. Не забудьте взять с собой детей. Шоу — определенно семейное дело. Любой магазин товаров для хобби должен быть в состоянии сказать вам, где он находится в этом районе.

Также ознакомьтесь с различными доступными публикациями. Есть несколько журналов о паровых двигателях.У всех есть большой раздел рубричных объявлений. Мы настоятельно рекомендуем тот, который называется The Steam Show Directory, где перечислены более 500 Steam-шоу в этой стране и Канаде.

Добро пожаловать в братство.

Для дальнейшего чтения

Live Steam
P.O. Box 629
Traverse City, MI 49685
(Паровые двигатели всех видов, в том числе в Интернете)

Model Engineer
4314 W. 238th St.
Torrance, CA


(Главный журнал по изготовлению моделей, в том числе и для игрушечных паровых машин)

Modeltec
P.O. Box 1226
St. Cloud, MN 56302
(Все виды рабочих моделей — паровые, газовые двигатели, горячий воздух и т. Д.)

Пароход
Rt. 1, Box 262
Middlebourne, WV 26149
(Для знатока пароходов, все размеры, отличное чтение!)

Альбом Iron Men
P.O. Box 328
Lancaster, PA 17608
(Старые паровые тракторы и стационарные двигатели, большие объявления)

Engineers & Engines
1118 N. Raynor Ave.
Joliet, IL 60435
(Загружен старыми двигателями и оборудованием, большие объявления)

Каталог парогазовых выставок
P.О. Box 328
Lancaster, PA 17603
(Список всех выставок в Канаде и США. Это обязательное условие)

Паровой двигатель и генератор мощностью 2 кВт

Эта страница представляет собой дневник о наших усилиях по созданию парового «резервного генератора» для зарядки наших батарей. По большей части у нас есть вся необходимая мощность от нашей небольшой солнечной батареи на 600 Вт и нашей ветряной турбины диаметром 20 футов, но иногда мне действительно нужно запускать генератор, и я всегда считал, что паровой двигатель будет самым лучшим вариантом. веселье, плюс… Мне не нужно полагаться на нефть — вокруг меня много дерева!

Этот проект продвигался медленно в течение года, поскольку мы собрали все необходимые детали. Двигатель — 6-сильный паровой двигатель C&BC 1903 года. Я купил его на аукционе поблизости (украл) менее чем за 150. Он в очень хорошем состоянии, я считаю, что он был восстановлен и с тех пор больше не эксплуатируется. Котел мы получили примерно через год. Я предполагаю, что это примерно 4-сильный котел. Его изготовила котельная компания Look Out в 1940 году.Вроде в хорошем состоянии. Первым делом нужно было провести гидростатические испытания котла. Мы наполнили его до самого верха (на самом деле выше верха, потому что мы поместили трубы над котлом) водой, а затем приложили к нему давление воздуха 150 фунтов на квадратный дюйм и искали утечки. Он держался хорошо. Котел рассчитан только на 100 фунтов на квадратный дюйм, и мы будем запускать его немного ниже, чтобы у нас был некоторый запас прочности.

На рисунке выше изображено большинство других необходимых нам битов. Необходим паровой свисток — этот свисток является свистком журавля 1880-х годов.У нас также есть инжектор Penberthy диаметром 3/4 дюйма. Инжектор использует пар для нагнетания горячей воды в котел во время работы. Также на изображении выше показаны две капельные масленки для смазки крейцкопфа, датчик пара и обратный клапан, которые находятся между инжектором. и котел. Конечно, требуется много других клапанов, труб и т. д.. Важнейшими частями, не изображенными на рисунке, являются запорный клапан (запорный клапан — это предохранительный клапан, который открывается, если давление в котле превышает 100 фунтов на квадратный дюйм) и лубрикатор для двигатель, который впрыскивает масло в паропровод и поддерживает смазку цилиндра.

Практически полностью настроен и запущен. Пока все хорошо …

Наше первое испытание заключалось в установке на двигатель одной из наших ветряных турбин диаметром 10 дюймов. Этот генератор имеет КПД примерно 50% при выходной мощности 1000 Вт. С такой установкой мы могли легко работать с выходной мощностью 1 кВт, прекрасно зная, что генератор также рассеивает 1000 Вт тепла в статоре. Так что, хотя это было не очень эффективно, это был забавный тест, и я был уверен, что с генератором большего размера мы могли бы легко получить непрерывную выходную мощность 1500 Вт.С этим генератором на нем я мог произвести около 1 кВтч с 60 фунтами сосны деревянистой в качестве топлива. Неплохо не подумал …

Итак, мы начали строительство генератора большего размера. На фото выше 12 катушек, укомплектованных для нашего трехфазного генератора переменного тока. Статор идентичен тем, которые мы строим для более крупных ветряных турбин диаметром 17 дюймов, за исключением того, что мы изменили его форму (чтобы мы могли установить его на бетонную площадку) и немного по-другому намотали катушки. Эти катушки намотаны 4-мя жилами из проволоки №15 (эквивалентно 9-ти мерной проволоке), и на катушку приходится 40 витков.

На изображении выше мы отливаем статор из сложного винилового эфира, смешанного примерно 50:50 по объему с ATH (тригидрат оксида алюминия) в качестве наполнителя.

Вот статор устанавливается в пресс-форму — мы прижали к нему прозрачную крышку из оргстекла.

Генератор будет двухроторного типа с осевым потоком — точно так же, как ветряные турбины, которые мы строим. Роторы со стальными магнитами имеют диаметр 18 дюймов и толщину 1/2 дюйма.

Есть один ротор со всем магнитом.На каждом роторе есть 16 магнитов NdFeB марки N40, их размеры составляют 1,5 x 3 x 0,75 дюйма. Опять же, это примерно идентично 17-футовой ветряной турбине.

Мы берем обвязочный материал из нержавеющей стали 3/4 дюйма, протягиваем его по окружности роторов и обрезаем примерно на 3/16 дюйма. Затем мы свариваем это вместе, так что у нас есть лента, которая не совсем подходит для ротора. Мы нагреваем его горелкой до тех пор, пока он не начнет менять цвет (нержавеющая сталь при определенной температуре станет слегка золотистой).Когда он горячий, он расширяется, и мы опускаем его на ротор, и он там сжимается. Это добавляет некоторую страховку от магнитов при каждом вылете.

Как только лента проходит вокруг магнитных роторов, мы помещаем деревянный «островок» в середину и заливаем смесь винилового эфира, ATH и измельченного стекловолокна в ротор до самого верха ленты из нержавеющей стали. На фото выше готовый магнитный ротор, прикрепленный болтами к ступице прицепа. Это та же ступица прицепа Dexter 81-9A, которую мы используем на ветряных турбинах диаметром 10 футов.Для парового двигателя мне пришлось выбить кольца подшипников и расточить внутренний диаметр, чтобы он подходил к валу двигателя.

На валу двигателя установлен задний магнитный ротор.

Джордж и Том закрепляют статор болтами между двумя кусками 2-дюймового стального уголка. Уголок будет служить в качестве основы, с помощью которой мы можем прикрепить статор к бетонной подушке.

На фото выше я прикрепляю статор к заднему ротору — затем я отметил место для шпилек, которые мы вставили в бетон.Мы просверлили бетон с помощью сверла / перфоратора 1/2 дюйма и установили шпильки для крепления статора.

Вот и все закончено. Пора наполнить котел, разжечь огонь и посмотреть, что будет!

Очень весело использовать все, что горит в качестве топлива. Нашим лучшим топливом в этой области является сосна … если бы у нас был дуб или что-то в этом роде. Я знаю некоторых людей, у которых есть деревянные лавки в городе, которые могут предложить хорошие маленькие кусочки твердой древесины.

Требуется около 40 минут, чтобы перейти от холодного бойлера к 80 фунтам пара, и это то место, где я люблю это запускать.На фото выше двигатель работает с регулятором наверху. В моем приложении регулятор на самом деле не требуется, потому что генератор переменного тока поддерживает постоянную нагрузку на двигатель. Однако, если генератор каким-либо образом отключится, регулятор не позволит двигателю разогнаться.

Этот генератор начинает заряжать мою батарею 48 В при 120 об / мин. При 200 об / мин мы генерируем чуть более 2000 Вт. Это довольно захватывающе — легко поддерживать такой уровень выходной мощности даже с древесиной низкого качества, которую мы имеем здесь.На этом уровне мощности генератор почти не нагревается, и все кажется очень эффективным. Мы действительно довели его до 3 кВт на короткое время, но я не смог удержать давление в котле. Похоже, лучшее, на что мы можем надеяться, — это мощность около 2,5 кВт … и это здорово! Намного лучше, чем я надеялся.

Очень весело, и мне нравится, когда все получается лучше, чем планировалось. Сила пара — невероятная штука — просто поразительно, сколько энергии можно сохранить в галлоне воды!

Этот самодельный парогенератор на солнечной энергии может достигать температуры 250 по Цельсию

От редакции: Это один из многих интересных проектов, появившихся на конференции POC21, на которой 100 эко-хакеров собрались во французском замке, чтобы обсудить способы улучшения мира.

Около 25% всей энергии, используемой в промышленно развитых странах, потребляется в виде тепла, большая часть которого вырабатывается за счет сжигания ископаемого топлива. Команда Solar OSE (Open Source Écologie France) взяла на себя эту задачу по обеспечению устойчивости энергии во время POC21, разработав этот солнечный концентратор, чтобы позволить местным предприятиям среднего размера, таким как мелкие предприятия или ремесленники, генерировать чистое бесплатное тепло или пар, используя сила солнца. Их линейная матрица рефлекторов Френеля, сделанная своими руками, собирает и преобразует солнечную энергию в пар с температурой до 250 ° по Цельсию.

Солнечные концентраторы работают, фокусируя солнечные лучи на водопроводной трубе для генерации пара. Solar OSE использует двигатели, управляемые Arduino, для поворота массива зеркальных полос в основании конструкции для отслеживания солнца, автоматически поддерживая оптимальную концентрацию солнечного света на трубе. Производимый пар имеет множество применений, некоторые из которых включают: приготовление пищи, стерилизацию, пастеризацию, дистилляцию, химические процессы, нагревание, экстракцию эфирных масел, очистку воды, обработку древесины и даже… хаммамы.

Команда Solar OSE является частью проекта Open Source Ecology, который разработал библиотеку машин с открытым исходным кодом, чтобы перестроить мир таким, каким мы его знаем. Проект полностью задокументирован на Instructables и может быть построен примерно за 2100 долларов в неделю с помощью специальной команды. Этот проект продвигает нас на шаг вперед в переходе к распределенной устойчивой энергетической системе.

Solar OSE недавно провела успешную кампанию на Kickstarter, собрав почти 9000 долларов на строительство солнечного концентратора, который в четыре раза больше и способен производить 5 кВт.Вот это круто.

Чтобы просмотреть весь проект, посмотрите его на Instructables.

Все о паровых душах: как они работают, стоимость и установка

В наши дни вы, возможно, слышали, что домовладельцы предпочитают вкладывать средства в паровой душ, чтобы воссоздать у себя дома роскошные спа-процедуры. Так что же такое паровой душ? Проще говоря, это теплая паровая баня, заменяющая обычную душевую кабину.

Наряду с пользой для вашей кожи и носовых пазух, паровой душ не требует много времени для выработки тепла, как гидромассажная ванна или сауна.А когда вы закончите готовку, просто включите душ, чтобы освежить полоскание.

Как работает паровой душ?

Анатомия парового душа Гарри Кэмпбелл

Конструкция парового душа довольно проста. Чтобы вызвать пар, просто нажмите на цифровое управление в душевой кабине. Это приводит в действие электрический клапан, чтобы заполнить парогенератор размером с хлебную коробку примерно галлоном холодной воды.Затем, как электрический чайник, электрический элемент генератора доводит воду до кипения. Труба направляет горячий пар к паровой головке или диспергатору, который наполняет стойло тропической влажностью, которая никогда не превышает безопасных 118 градусов по Фаренгейту.

Наслаждайтесь столько, сколько хотите: на приготовление на пару в течение 20 минут требуется всего 2 галлона воды. По таким подсчетам, пар — это «зеленый» способ купаться. (Даже водосберегающая насадка для душа за тот же период разбрызгивает около 50 галлонов воды.) Однако ваш счет за электричество обязательно вырастет.

Размеры парогенераторов

зависят от объема стойла в кубических футах, его формы и того, чем оно покрыто. Для типичного стойла размером 4 на 5 на 8 футов (160 кубических футов), покрытого керамической плиткой, требуется генератор мощностью не менее 7 киловатт. Для ларька, облицованного каменной плиткой, вам потребуется вдвое больше паропроизводительности.

Установка парового душа и стоимость

Анатомия парового душа Гарри Кэмпбелл

Для установки одного из них дома требуются услуги нескольких профессионалов.Во-первых, вам понадобится дилер; вы можете найти его на сайтах основных производителей парогенераторов, таких как Mr. Steam, Steamist и Thermasol. Дилер найдет лучшее место, чтобы спрятать генератор, которое должно быть в пределах 25 футов от душевой кабины. (Постельное белье или гардеробная подойдут, если оборудование легко доступно для обслуживания.)

Тогда вам понадобится подрядчик по укладке плитки и установщик душевых дверей, чтобы построить паронепроницаемое ограждение. Когда все будет готово, дилер может пригласить сантехника, чтобы подключить все трубы, и электрика, чтобы подключить 220-вольтовый электрический кабель и цифровое управление генератора.

В целом, система должна стоить вам около 2500 долларов за установку, плюс стоимость нового киоска и двери. Или примерно за 2000-4000 долларов вы можете получить автономный паровой корпус, к которому просто нужно подключить проводку и сантехнику, хотя внешний вид космической капсулы может быть немного неуместным в вашем элегантном интерьере. хозяйская ванна. В целом стоимость парового душа намного превышает его многочисленные преимущества.

Основы парового душа

Что такое паровой душ?

Герметичная душевая кабина, способная выпускать облака пара до, во время или после душа.

Как это работает

Холодная вода, подаваемая в парогенератор, нагревается до точки кипения, а затем направляет свежий пар в отверстие в душевой кабине. Цифровое управление внутри душа позволяет пользователю регулировать температуру и продолжительность пара и даже может добавлять подаваемые ароматы, освещение и музыку.

Что искать

  • Скорость подачи: более совершенным моделям требуется меньше минуты, чтобы создать напор пара.
  • Пульт дистанционного управления. Таким образом, вам даже не придется вставать со скамейки для регулировки времени или температуры пара.
  • Автоматическая промывка: уменьшает отложения кальция на нагревательном элементе и избавляет вас от ручной промывки каждые 50 использований.

Сколько стоит паровой душ?

Установленный парогенератор стоит около 2500 долларов. За полноценный спа-салон — декоративную подсветку, стерео-док-станцию ​​для MP3 и насос для ароматерапевтических масел — придется заплатить еще 1800 долларов. Изготовленный на заказ паронепроницаемый, облицованный плиткой корпус является дополнительным. В общем, паровой душ стоит от 2000 до 4000 долларов.

Где найти

Ищите местных дилеров на сайтах крупных производителей, включая Amerec, Mr.Steam, Steamist и Thermasol.

Стойка для пара

Влага, которую генерирует паровой душ, окажет большое влияние на вашу душевую кабину, не говоря уже о всей ванной, если конструкция парового душа не построена должным образом с помощью гвоздей.

Как сделать стойло паронепроницаемым

  1. Немного наклоните потолок. Если вы этого не сделаете, любой конденсирующийся пар будет стекать вам на плечи.
  2. Защитите деревянный каркас листами пластика толщиной 6 мил, прикрепленными скобами к стойкам и балкам.Перекрывайте все края как минимум на фут.
  3. Уплотнение швы между бетонными панелями покровитель-платы (которые не зависит от влажности) с сетчатой ​​лентой и thinset.
  4. Покройте каждый дюйм подкладки водонепроницаемой мембраной. Используйте либо два слоя жидкого полимера, который наносится валиком, например Hydro-Ban от Laticrete, который при высыхании образует бесшовную эластичную пленку, либо заделайте листы флокированного полиэтилена, как мембрана Kerdi производства Schluter Systems, во влажном растворе.
  5. Плитка и затирка как обычно.При использовании камня нанесите пропитку, чтобы запечатать камень. Вам нужно будет повторять это лечение каждые два года.
  6. Закройте все приспособления, которые проникают в плитку, включая насадки для душа и пара, цифровые элементы управления и клапаны, с помощью прокладок или уплотнительных колец, поставляемых производителем.

Практическое руководство по добавлению парового душа в вашу новую сборку

Как строитель или подрядчик, мы знаем, что вы хотите добавить в свой новый дом такие аспекты, которые привлекут потенциальных покупателей и позволят вам опередить ваших конкурентов.Но, естественно, вы не хотите, чтобы эти дополнительные функции добавляли к вашему графику строительства или разрушали ваш бюджет.

Вот кое-что, что вы можете добавить, но тоже не работает. Добавление пара в качестве обновления в ванных комнатах, особенно в главной ванне. Паровые души в новостройках привлекают заинтересованных домовладельцев как роскошь, дополняющая их образ жизни, и как средство оздоровления с огромной потенциальной пользой для общего здоровья и благополучия семьи. А согласно недавнему отчету Zillow, дома, в описании которых упоминается паровой душ, приносят продавцам более высокую продажную цену на 29%.Тем не менее, установка парового душа в новый дом — это простой и доступный проект, особенно когда это делается на начальном этапе строительства. А если вы последуете простым и понятным советам, приведенным ниже, вы обнаружите, что добавление пара также не увеличит сроки строительства.

Совет 1. Используйте измерения размера душа, чтобы начать выбирать генератор нужного размера

Еще до того, как вы построите душ, ваши чертежи предоставят вам размеры, необходимые для определения размера парогенератора.Просто умножьте длину душевой кабины на ширину на высоту, чтобы получить объем пространства. Подключив эти измерения к онлайн-инструменту VirtualSpa MrSteam, вы будете направлены к соответствующему генератору и даже сможете выбрать другие элементы, которые вам понадобятся для создания паровой системы.

Вы хотите быть абсолютно уверены в выборе генератора подходящего размера. Выбор слишком маленького генератора будет означать, что он недостаточно мощный, чтобы нагреть воду до температуры, подходящей для пара; слишком большой генератор будет растрачивать энергию — и ни то, ни другое не является энергоэффективным.

Однако, чтобы рассчитать подходящий размер генератора, вам также необходимо знать, какие материалы вы будете использовать в душевой кабине.

Совет 2: Используйте душевые материалы, чтобы завершить выбор генератора нужного размера

Решите, какие материалы будут использоваться в паровом душе. Конечно, это во многом связано с типом дома, который вы строите — роскошная резиденция, дом среднего уровня или дом с меньшим бюджетом.(Паровые души, кстати, обращаются ко всем трем демографическим группам!)

Эти материалы делятся на три основные категории:

  • Натуральный камень
  • Керамика, фарфор, стеклянная плитка
  • Акрил, стекловолокно, композит

Выбранный вами материал будет иметь большое значение для размера генератора, поскольку каждый из них имеет разные физические свойства. Более пористые материалы, такие как мрамор, сланец, гранит, стеклянный блок или бетон, быстрее рассеивают тепло.Если ваш дизайн включает в себя естественную красоту мрамора или камня в ванной, потребуется более мощный генератор, чтобы компенсировать более быструю потерю тепла. Но если вы выберете непористые материалы, такие как керамика, фарфор или акрил, они сохранят тепло в душе, и подойдет меньший генератор. Наш онлайн-инструмент VirtualSpa регулирует размер парогенератора в зависимости от ваших материалов.

Эти два шага — размеры душа и тип используемого материала — предоставят вам информацию, необходимую для выбора этого важнейшего генератора.Использование VirtualSpa MrSteam не только поможет вам с этим выбором, но и предоставит вам технические характеристики в конце процесса, которые вы можете использовать при заказе оборудования.

Совет 3. Сделайте дополнительный выбор, чтобы завершить паровой душ

Ваши знания и опыт потенциальных покупателей помогут вам решить, какие процедуры паровой терапии и аксессуары добавить к системе парового душа. В то время как ваш общий бюджет на ванную комнату может диктовать некоторые из них, перечисленные ниже удобства являются действительно привлекательными аргументами, когда дело доходит до маркетинга дома:

Управление паровым душем. У нас есть целая запись в блоге «Какой паровой душ MrSteam вам подходит?», Написанная, чтобы помочь вам решить, какой из блоков управления лучше всего подходит индивидуальности вашего потенциального покупателя. Вы также захотите выбрать подходящий контрольный цвет или отделку, чтобы они соответствовали эстетике ванной комнаты.

Когда дело доходит до элементов управления, вы можете прочитать тематическое исследование Extell Development, посвященное зданию «миллиардеров». Эти разработчики выбрали наиболее простые элементы управления, «так что даже нечастые пользователи найдут их в использовании.«Тем не менее, отдельные домовладельцы могут предпочесть большую гибкость, когда дело доходит до того, как они взаимодействуют с их паровым душем.

SteamHead. Опять же, вам нужно подумать о цвете и отделке. MrSteam включает в себя три типа паровых головок:

Паровая терапия . Они превращают паровой душ в настоящее спа. Подумайте, будут ли следующие дополнительные удобства в этом новом паровом душе:
Принадлежности .К ним относятся такие предметы, как настенные сиденья и встроенное освещение. Наиболее эффективно интегрировать их сейчас, а не ждать позже, когда их установка вызовет проблемы для домовладельца. Это также может включать установку системы домашней автоматизации, такой как HomeWizard или SteamLinx. Полотенцесушители . Нет ничего более утешительного, чем обернуть вокруг себя теплое полотенце после парового душа. MrSteam предлагает на выбор три основные модели — выберите ту, которая лучше всего соответствует декору нового дома:

После того, как вы обдумали эти решения, вы также можете выбрать пакет Steam Shower Package, который объединяет ваш выбор в один удобный , и доступная упаковка.Это упрощает создание домашнего парового душа, просто выбирая один элемент, который предоставляет все необходимое, при этом не выходя за рамки вашего бюджета. На сайте MrSteam есть четыре доступных пакета парового душа для дома:


Совет 4: Сделайте ванную комнату дружественной к пару

При добавлении пара в ванную следует учесть некоторые дополнительные соображения. Одна вещь, которую вам нужно сделать, — это убедиться, что душ полностью закрыт, изолирован и герметичен.Вы же не хотите терять пар в самой комнате.

Кроме того, если в паровом душе есть окно или окна, они должны иметь двойное остекление, а светильники должны быть паронепроницаемыми.

Совет 5. Решите, где разместить парогенератор

Парогенератор размером с портфель, его можно легко разместить в различных местах, будь то в непосредственной близости от душевой кабины или на расстоянии до 60 футов. Есть множество вариантов, где он поместится и не будет навязчивым, в том числе шкаф, туалетный столик, шкаф, отапливаемый чердак, подвал или тренажерный зал.Убедитесь, что он легко доступен для обслуживания, которое может потребоваться в дальнейшем.

Совет 6. При установке парового душа обращайтесь к опытным профессионалам

Это очень важно, если вы новичок в Steam — и даже если это не так. Вы захотите положиться на опыт профессионалов, особенно сантехников и электриков, которые уже установили MrSteam в домах своих клиентов.

Лицензированный сантехник установит необходимые подключения к водопроводу: подвод воды к парогенератору, паропровод к душевой и слив от генератора.Электрик выполнит необходимые электрические соединения и установит специальный автоматический выключатель.

Теперь, когда вы думаете о парах, ознакомьтесь с некоторыми тематическими исследованиями MrSteam, чтобы увидеть дизайнеров, подрядчиков и домовладельцев, которые сделали этот выбор — и были им благодарны. Если вы хотите глубже понять, что нужно для установки пара в новом строительстве, посетите нашу страницу «Планируйте свой проект». Вы также можете посетить ближайший выставочный зал дилера, чтобы лично изучить, как интеграция парового душа в новое строительство может быть простым и доступным шагом, который окупается более высокими ценами на жилье, когда приходит время совершать продажу.

Как сделать собственный паровой душ

Домашний паровой душ своими руками

Для создания идеального парового душа нужно многое: от дизайна до материалов и паровых продуктов, которые вы выберете. Изучение того, что можно и чего нельзя делать, а также передовых отраслевых практик, поможет гарантировать, что конечный продукт будет вам нравиться долгие годы. В этом посте мы расскажем вам все, что вам нужно знать, прежде чем создавать собственный паровой душ.

[Примечание: если вы планируете сборную паровую душевую кабину, сначала прочтите наш обзор.]

Перед тем, как приступить к установке парового душа, следует учесть несколько моментов:

  • Размер и расположение: паровой душ должен быть достаточно большим, чтобы вы могли сесть и расслабиться, но не настолько большим, чтобы мощность, необходимая для обогрева помещения, превышала запланированную электрическую мощность вашего дома. Поскольку пар поднимается вверх, идеален низкий потолок; цель — 7 футов (максимум 8 футов). Для достижения наилучших результатов паровой душ следует располагать подальше от внешних стен, особенно в более холодном климате.Вы также должны учитывать, как размер вашего помещения и используемые материалы повлияют на требуемую мощность вашего генератора. Воспользуйтесь нашим руководством по выбору размеров парогенератора, чтобы убедиться, что вы выбрали правильный размер.
  • Окна и световые люки: по возможности избегайте расположения окон внутри парилки. Если вам необходимо окно, выберите одно с максимально возможным значением R и спросите производителя пара, какой размер генератора они рекомендуют. Мансардные окна никогда не следует использовать в парилке. Если у вас есть световой люк или сводчатый потолок, подумайте о том, чтобы построить крышу над паровым душем, но ниже потолка ванной комнаты.Вы можете построить крышу в виде полки с той же плиткой для ванны или уточнить у производителя душевых дверей, могут ли они поставить стеклянный потолок.

Ваш электронный адрес не будет опубликован.
