Модуль ваз 2114: 2111370501003 Катушка зажигания ВАЗ-2115 (модуль) СОАТЭ — 2111-3705010-03

видео о том, как его проверить мультиметром, снять и заменить самому, фото и схемы подключения устройства

Знание признаков неисправностей модуля зажигания ВАЗ 2114 поможет владельцу автомобиля определить причину поломки в случае возникновения проблем с запуском мотора.

Содержание

[ Раскрыть]

[ Скрыть]

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля, надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри штекера с низковольтными кабелями нарушился контакт.
6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

1. Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
3. Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

1. Производится запуск мотора машины.
2. Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
4. Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
5. Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
6. На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
7. Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
8. Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

1. От разъемов устройства надо отключить все подсоединенные проводники.
2. Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
3. Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
4. Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

При каких неисправностях есть возможность отремонтировать устройство?

В результате того, что модуль зажигания по строению включает в себя соединение двух катушек, отремонтировать его сложно. При наличии обрыва либо пробоя, а также оплавления витков, решить проблему можно путем замены устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены устройства — отремонтировать повреждение спайки.

Процесс ремонта модуля зажигания

Процедура ремонта производится после подготовки всех инструментов и материалов:

• набор торцевых ключей, потребуется инструмент на 10, 13 и 17;
• шестигранник на 5;
• отвертка с плоским наконечником;
• паяльник с алюминием и флюсом;
• лак для ногтей;
• многожильные проводники.

Восстановление работы модуля зажигания производится так:

1. Ключ устанавливается в выключатель. Двигатель заводится. Затем надо пошевелить контактные элементы на модуле, чтобы удостовериться в их неработоспособности.
2. Силовой агрегат останавливается. Производится снятие модуля.
3. Выполняется очистка корпуса устройства от пыли. Для разбора надо открыть корпус, это делается путем его поддевания отверткой. Внутри устройства располагается плата, на которой имеется силиконовая пленка, от нее надо избавиться.
4. От высоковольтных контактных элементов убирается алюминий. Старые провода удаляются.
5. Следующим этапом будет пайка к схеме новых проводников. Для этого производится очистка поверхности коллекторного устройства от следов налета. Затем плату надо установить на электрическую плиту и нагреть примерно до 200 градусов. При увеличении температуры можно услышать незначительный запах гари. Для схемы это не страшно, ее разогрев позволит упростить процедуру пайки.
6. Затем выполняется пайка. С использованием паяльника, флюса и алюминия концы проводников надо подключить к модулю зажигания. Все контактные элементы проводников, которые соединены со схемой, нужно обработать лаком для ногтей.
7. Затем выполняется сборка устройства в обратной последовательности и его установка в посадочное место. После монтажа запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика выполняется фиксация устройства в месте посадки.
8. Если из строя вышел транзистор или коммутаторное устройство, то отремонтировать эти компоненты не получится, но можно их заменить. Для этого детали извлекаются из платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то решить проблему с работой устройства можно путем его замены.

Менять оборудование нужно только при отключенном аккумуляторе. В противном случае есть риск появления замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Процедура демонтажа выполняется так:

1. Сначала обесточивается бортовая сеть, для этого гаечным ключом ослабляется отрицательный зажим на аккумуляторе.
2. Потом в моторном отсеке выполняется поиск МЗ. Найти устройство можно по четырем высоковольтным проводам, которые идут от свечей зажигания прямо на оборудование. Эти кабели отсоединяются от МЗ.
3. Затем выполняется отключение разъема с проводниками от устройства. Надо отсоединить фиксирующее крепление, расположенное на корпусе модуля зажигания.
4. Сам МЗ закреплен на кронштейне благодаря трем гайкам. С помощью ключа их нужно выкрутить.
5. После демонтажа креплений выполняется снятие устройства, расположенного на трех шпильках.

Подключение нового устройства

Процедура установки оборудования выполняется в обратной последовательности, при монтаже надо учитывать следующие нюансы:

1. После установки модуля зажигания надо посмотреть на его поверхность. На ней имеется маркировка с цифрами — 1, 2, 3 и 4. Эти символы свидетельствуют о номерах цилиндров, к которым должен быть подключен МЗ.
2. Для правильного подключения устройства надо посмотреть на наконечники высоковольтных кабелей. На них также имеется маркировка с такими же цифрами. Это сделано для того, чтобы упростить процедуру подключения МЗ к кабелям.

Схема подключения

Подключать устройство надо в соответствии со схемой, приведенной в этом разделе.

Схема подключения МЗ на ВАЗ 2114

Как проверить устройство после подключения?

Диагностику работы нового модуля зажигания ВАЗ 2114 можно выполнить только с использованием специального прибора — высоковольтного разрядника.

Найти его можно практически в любом автомагазине. Используя оборудование, можно произвести диагностику модуля, а также высоковольтных кабелей на предмет наличия искры. Для проверки устройство нужно подключить к прибору и воспользоваться инструкцией по его эксплуатации.

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

1. Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
2. После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Что выгоднее автовладельцам: ремонт или замена модуля зажигания?

Если есть возможность ремонта модуль зажигания, то его можно восстановить. Здесь должен каждый потребитель решать сам, что ему выгодно — потратиться на новый МЗ или отремонтировать старый.

Фотогалерея

Фото демонтажа старого МЗ.

Видео «Наглядное руководство по замене МЗ»

Канал STO TONN представил наглядное пособие по выполнению замены модуля зажигания на отечественном автомобиле ВАЗ 2114.

 Загрузка …

Модуль зажигания ВАЗ 2114: принцип работы, неисправности, самостоятельная замена

Модуль зажигания ВАЗ 2114 и ВАЗ 2115 — более совершенное изобретение по сравнению с зажиганием других ВАЗов. Модуль зажигания этого типа более совершенное и новое приспособление нацеленное на генерацию тока высокого напряжения и последующей его передачи на свечи зажигания.

Для чего нужен модуль зажигания ВАЗ?

Основной задачей модуля является формирование импульсов высокого напряжения и подать их на свечи зажигания. В результате сжатия на одну свечу подается рабочая искра, а на другу — «холостая». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й. За счет такого соединения искра своевременно появляется в нужном цилиндре во время необходимого такта. Питание модуля зажигания ВАЗ 2114 происходит от бортовой электросети с напряжением 12 вольт, отрицательная клемма крепится непосредственно к корпусу.

Из чего состоит модуль зажигания?

Это устройство состоит из небольшого пластикового корпуса, двух электронных блоков управления, двух высоковольтных трансформаторов и имеет четыре выхода под ВВ-провода. Весит модуль зажигания около 1,32 кг при габаритах 110×117х70 мм.

Как работает модуль?

Передача тока происходит по ВВ-проводам, а управление при помощи специального контроллера, который обрабатывает данные работы автомобиля, ориентируясь на показания полученные с датчиков. Кроме того, контроллер устанавливает последовательность, согласно которой в модуле работают катушки зажигания. Для большей точности, контроллер учитывает данные о скорости вращения коленвала, о том, какой нагрузке подвергается двигатель, о расходе воздуха и о температуре ОЖ. Температурный диапазон, в котором может работать модуль зажигания — от -40°до +130°.

Признаки неисправности модуля зажигания ВАЗ 2114;

В принципе, симптомы неисправного модуля зажигания очень схожи с признаками неисправных ВВ-проводов и свечей зажигания. Если предположения относительно свечей и проводов не подтвердились, скорее всего, проблема кроется в модуле зажигания. Как уже говорилось выше, модуль не подлежит ремонту или восстановлению, его можно лишь заменить. Замену модуля зажигания вполне реально выполнить в домашних условиях, как это сделать вы сейчас узнаете.

Для работы вам потребуются:

1. Рожковые на «13» и «17»;
2. Торцовый на «10»;
3. А также шестигранник.

Замена модуля зажигания ВАЗ 2114 своими руками

1. Для начала необходимо найти модуль, он расположен под капотом. К нему вас приведут высоковольтные провода, которые идут от свечей к модулю.
2. После этого отключаем «-» клемму от АКБ.
3. Снимаем с модуля зажигания колодку проводов.
4. Дальше отключаем высоковольтные.
5. Теперь, когда ничего не мешает, можно спокойно открутить болты крепления модуля к двигателю и достать модуль зажигания.
6. Осталось установить новый модуль зажигания. Для этого сначала подключаем провода по схеме, которая имеется на корпусе модуля. На проводах также есть номера цилиндров двигателя, так что перепутать там очень сложно.

По завершению работы, заведите мотор и проверьте результат. Если проблема исчезла, значит «диагноз» был установлен правильно, если же нет, тогда вариантов два — либо вы что-то упустили и не заметили истинной неисправности, либо возможно неправильно что-то подключили. Возможен также и третий вариант, новый модуль зажигания тоже неисправен, это случается крайне редко, однако нельзя исключать такой вероятности.

Текст принадлежит: vaz-remont.ru.

&nbsp

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов.

В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

признаки и причины неисправности, проверка, ремонт

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит при помощи искры, которую генерирует система зажигания. Модуль зажигания – основной элемент системе, создающий искру на свечах при помощи высокого напряжения. Каждый производитель автомобилей разрабатывает и производит свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказывается на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Признаки неисправности модуля зажигания

Проверка модуля зажигания на выкрученной свечи

Неисправность модуля зажигания определяют по следующим признакам:

1. Затрудненный пуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
2. Плавающие обороты двигателя на холостом ходу – ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
3. Провалы в мощности, что проявляется при ускорениях и движении на затяжной подъем.
4. Падение мощности двигателя.
5. Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
6. Индикация сигнализатора «Cheсk Еngine».

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Ремонт

Модуль зажигания ваз 2107

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180^оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Модуль зажигания ВАЗ 2115, описание и его неисправности

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Если попробовать объяснить простыми словами, модуль зажигания ВАЗ 2115, ВАЗ 2114, да и других моделей ВАЗ 2109 и 2110-это усовершенствованное приспособление микропроцессорных систем, которые генерируют ток высокого напряжения и передачи его в последующем на свечи зажигания.

Модуль зажигания ВАЗ 2115

Электропитание его происходит от системы электрической сети автомобиля с номинальным напряжением 12 вольт, отрицательный полюс которой прикреплен прямо к корпусу.

Модуль зажигания ВАЗ 2115, описание и неисправности

Задача модуля – формирование импульсов с высоким напряжением на искровых свечах двигателя. На одну свечу в результате сжатия воздушно-топливной смеси подается рабочая искра, а на вторую — холостая /такт выпуска/.

«Рабочая» свеча подсоединена к первому и четвертому цилиндрам двигателя, а «холостая» — ко второму и третьему. Благодаря такому соединению полученная искра синхронно проскакивает в цилиндрах автомобиля.

Из чего состоит модуль или так сказать состав аппарата – два электронных блока управления, два высоковольтных трансформатора, четыре выхода для высоковольтных проводов и небольшой корпус из пластика. Вес прибора не более 1,32 кг, габариты 110×117х70 мм.

Соединение модуля со свечами оформлено посредством высоковольтных проводов, которые обеспечивают подачу искры на свечи.

Управление осуществляется с помощью контроллера, обрабатывающего все данные по работе автомобиля, считывая информацию с датчиков, и устанавливающего последовательность, по которой в модуле срабатывают катушки зажигания.

Чтобы была высокая точность управлением зажиганием, контроллер использует информацию о скорости вращения коленчатого вала; о нагрузке на движка /расход воздуха/; о температуре жидкости, которая используется для охлаждения мотора вашего железного коня; о положении коленчатого вала и наличии детонации.

Модуль зажигания сохраняет свою работоспособность при температуре воздуха от -40 градусов по Цельсию до + 130.

При неисправности приспособление не поддается разборке и ремонту. Такой модуль подлежит замене, которую несложно сделать собственными силами, не привлекая специалистов.

Возможные неисправности модуля зажигания:

• Уменьшение мощности;
• Нестабильная работа двигателя при ускорении;
• Не работают парные /1-4 и 2-3/ цилиндры;
• Прерывистый холостой ход.

При обнаружении таких неисправностей, надо предварительно проверить надежность подсоединения высоковольтных проводов и исправность свечей зажигания.

При включенном двигателе проверку надо проводить, соблюдая технику безопасности: работать или в резиновых перчатках, или рукоятки пассатижей должны быть изолированы.

Если все работает нормально, то следует заменить модуль зажигания. Он находится под капотом машины и его местоположение легко найти по утолщенным высоковольтным проводам.

Понадобятся инструменты: торцовый ключ на «10» /головка/, гаечные ключи на «13» и «17», шестигранник.

Порядок изъятия неисправного модуля зажигания:

1. Отключить отрицательную клемму от аккумуляторной батареи;
2. Вытащить колодку проводов с модуля зажигания;
3. Отсоединить высоковольтные провода;
4. Открутить крепления к двигателю;
5. Вытащить модуль зажигания, отвернув его от держателя шестигранником.

Для того чтобы поставить новый модуль зажигания, надо сначала вставить провода высокого напряжения, руководствуясь подсказками на корпусе модуля.

На клеммах самих проводов также есть обозначения номеров цилиндров двигателя. Затем следует провести описанные действия строго в обратном порядке. Запустив двигатель, необходимо проверить правильность установки модуля зажигания.

Владельцы автомобилей ВАЗ 2109 – 2115, которые не могут самостоятельно следить за техническим состоянием своих машин, конечно же могут обслуживаться в СТО, где им предложат диагностику и качественный ремонт двигателя автомобиля. Здесь как говорится каждому свое.

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания нужна искра. Последний образуется как раз из-за работы системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используется два типа модулей — по одному змеевику на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я Лада) блочного типа. К таким элементам относится двухискровая катушка. Конструкция этой части требует следующих компонентов:

• Клеммы низкого напряжения.
• Выход высокого напряжения.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Одноискровые аналоги имеют немного другую конструкцию, в которую входят:

• Ядро.
• Высоковольтные соединения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотка.

В отличие от одноискровых, такие катушки проще в установке за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправности

О неисправности данной системы можно судить по следующим признакам. Во-первых, об отказах катушки можно говорить о сбоях при заданной скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах холостого хода двигателя. И в-третьих, о неисправности сигнализируют неработающие 1-4 или 2-3 цилиндры.

Следует отметить, что эти симптомы очень часто возникают из-за неисправного DFID или регулятора холостого хода.Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: где эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент находится в моторном отсеке.

Самый простой способ обнаружить это — найти провода высокого напряжения. Один их конец тянется к искре, а другой — к самому модулю зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в такой последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего вытаскиваем электропроводку из механизма катушки. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Затем все работы (как и раньше) выполняются с выключенным двигателем. Отсоединяем сборку модуля, измеряем общий уровень сопротивления между выводами контактного разъема с помощью мультиметра. Затем мы сравниваем результаты с табличными стандартами, которые указаны в инструкции по эксплуатации.Если полученные данные существенно отличаются от данных таблицы в меньшую сторону, это означает, что в машине произошло короткое замыкание и вышла из строя катушка.

После установки обрыва проводов можно переходить к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По результатам измерений делаем выводы, и если неисправность скрылась в катушке, то модуль необходимо полностью заменить.Других решений этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Сначала нам нужно подготовить набор ключей, которые мы будем использовать. В процессе работ по снятию и установке модуля зажигания нам потребуются два торцевых ключа на 13 и 17 миллиметров, а также один рожковый ключ на «10». Последнее нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Процесс снятия детали

Итак, как проходит замена модуля зажигания ВАЗ 2114-ая Лада? Для начала необходимо обесточить бортовую сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с АКБ (если она не снималась ранее). Далее нужно снять декоративную облицовку двигателя. Сделать это можно, открутив масляную крышку. Следует отметить, что эту операцию используют только владельцы ВАЗ с двигателем 1,6 л.Полторалитровая «Самара» с подобным кожухом двигателя не комплектуется.

На следующем этапе снимаем с модуля колодку с проводами и высоковольтными проводами. Ключом на 13 откручиваем два болта крепления картера двигателя, клаксоном на 17 откручиваем последнее крепление модуля. Далее этот предмет незаметно выносится из моторного отсека наружу. Сам модуль освобождается от держателя шестигранником на 5 миллиметров.

Установка

Перед тем, как установить в автомат новый элемент, необходимо предварительно подключить высоковольтные провода согласно схеме модуля.Также нужно обращать внимание на качество крепежа — излишки окисления и грязи тщательно убираются на торцах в местах стыков.

Далее модуль зажигания ВАЗ 2114 Лада можно смело устанавливать в штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания нужно запустить ВАЗ-2114 и провести испытания деталей. Если все вышеперечисленные симптомы неисправности исчезли, значит, вы все сделали правильно.

Заключение

Итак, мы выяснили, что такое модуль зажигания и как его заменить самостоятельно. Напоследок отметим, что при подключении важно следить за правильностью подключения всей схемы разводки, так как при малейшей ошибке будет невозможно гарантировать работоспособность частей этой системы.

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания нужна искра. Последняя формируется как раз работой системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как испытать модуль зажигания ВАЗ-2114, а также как произвести его замену своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электротехническое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу. Всего на автомобилях используются два типа модулей: один с одиночным змеевиком на каждую свечу (раздельный) или один на два (блок).Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. К таким элементам относится двухвинтовой змеевик. Конструкция этой части предполагает следующие компоненты:

• Клеммы низкого напряжения.
• Высоковольтный выход.
• Сердечник железный пластинчатый.
• Первичная и вторичная обмотка.

Одноискровые аналоги имеют несколько иную конструкцию, в которую входят:

• Сердечник.
• Высоковольтные соединения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотка.

В отличие от одноискровых, такие катушки легче монтируются за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в агрегате несколько, все они работают как самостоятельные устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправности

О неисправности данной системы можно судить по следующим основаниям.Во-первых, о неисправности катушки можно сказать при наборе скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, неработающие 1-4 или 2-3 цилиндры сигнализируют о неправильной работе.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного ДМРВ, или регулятора холостого хода. Поэтому в первую очередь смотрим на их работоспособность, а потом диагностируем модуль зажигания.

ВАЗ-2114: где находится эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент размещается в моторном отсеке.

Проще всего найти провода высокого напряжения. Один их конец тянется к свечам, а второй — к самому модулю зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в таком порядке. Сначала выньте отрицательную клемму аккумулятора, а затем выньте проводку из механизма катушки.Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся с выключенным двигателем. Отсоединяем сборку модуля, измерив мультиметром уровень общего сопротивления между выводами контактного разъема. Затем сравниваем результаты с таблицами норм, которые указаны в инструкции по эксплуатации. Если полученные данные существенно отличаются от данных таблицы, значит в цепи короткое замыкание и неисправна катушка.

После установки обрывов проводов можно приступать к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По результатам замеров делаем выводы, и если неисправность скрыта в катушке, то модуль необходимо полностью заменить. Других решений этой проблемы нет.

Как заменить прибор самостоятельно? Инструменты

Для начала нам нужно подготовить набор ключей, который мы будем использовать.В ходе работ по снятию и установке модуля зажигания нам понадобятся два ключа на 13 и 17 миллиметров, а также один автомобильный ключ на «10». Последнее нам нужно для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на цифру «5». С помощью последнего высвободим модуль зажигания из держателя при демонтаже.

Процесс снятия детали

Итак, как заменяется модуль зажигания ВАЗ 2114-я Лада? Для начала необходимо обесточить бортовую сеть автомобиля.Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятором (если она не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Это можно сделать, сняв крышку маслозаливной горловины. Следует отметить, что данную операцию применяют только владельцы ВАЗов с двигателем объемом 1,6 л. Поллитровая «Самара» подобным кожухом двигателя не оснащается.

На следующем этапе удалите провода и провода высокого напряжения. Ключом на 13 откручиваем два болта крепления картера двигателя, клаксоном на 17 откручиваем последнее крепление модуля.Далее эта деталь незаметно извлекается из моторного отсека наружу. Сам модуль освобождается от держателя с помощью шестигранника на 5 миллиметров.

Установка

Перед установкой нового элемента в автомат, необходимо заранее подключить высоковольтные провода согласно схеме модуля. Также нужно обратить внимание на качество крепежа — излишки окисления и грязи тщательно убираются на торцах в местах стыков.

Далее, модуль зажигания ВАЗ 2114-я «Жигули» смело можно установить на штатное место.Соберите элемент в обратном порядке. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить исправность деталей. Если все вышеперечисленные симптомы неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить на свой. Напоследок отметим, что при подключении важно следить за правильностью подключения всего контура разводки, так как при малейшей ошибке гарантировать работоспособность деталей этой системы будет невозможно.

p>

Как поменять катушку зажигания ВАЗ 2114. Модуль зажигания ВАЗ, ремонт и замена своими руками

Вторая Самара стала первой машиной среди Вазовских фронт-портье с инжекторной системой питания изначально. Первые экземпляры ВАЗ-2114 еще продавались с объемным инжекторным двигателем и бесконтактной системой зажигания, но следующие двигатели — уже имели полностью электронную систему с такими же 8-ми клапанами. Перед тем, как выставить зажигание, нужно узнать, какая система установлена ​​на двигателе, чем мы сейчас и делаем.

Системы зажигания 8-клапанный впрыск ВАЗ-2114

Модуль системы зажигания

Рассчитать, какая система зажигания на ВАЗ-2114 достаточно просто — если установлен прерыватель, аналог контактной системы трамблера Зажигание, значит что система бесконтактная, но с распределителем в прерывателе. В этом случае угол опережения зажигания выставляется путем поворота распределителя на определенную степень. Точность регулировки зависит от опыта мастера, а также от используемого оборудования.Тем не менее такая система позволит гибко и точно настроить зажигание с помощью строба.

Бесконтактная электронная система зажигания

На большинстве двигателей, которые ставились на второй Самара и ВАЗ десятого семейства, система зажигания бесконтактная электронная. Распределителя здесь нет, поэтому регулировка угла опережения зажигания производится автоматически в реальном времени и исключительно с помощью системы управления двигателем, электроники. Система не требует обслуживания, а ее схема представлена ​​на фото ниже.

Выставляю зажигание на инжекторном двигателе

Как видно из вышеприведенной схемы, которая реализована на форсунках восьмых, для корректной работы системы зажигания на электронный блок управления двигателем должна подаваться требуемая информация от датчиков . Основным датчиком работы системы является датчик положения коленчатого вала. Он находится сбоку от блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть на торец коленчатого вала.

Датчик положения коленчатого вала

Коленчатый вал установлен на шкиве коленчатого вала, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подается на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подает сигнал на модуль зажигания, который распределяет искру между свечами.

Кроме того, датчик положения коленчатого вала задает момент впрыска топлива, поэтому в первую очередь будут следить за его состоянием.

Если три метки совпали, то в этот момент поршни первого и четвертого цилиндров находятся в верхней мертвой точке. Именно в этот момент проход между зубьями на указательном диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от прохода — с датчиком положения коленчатого вала. Именно в этот момент датчик подает импульс на блок управления двигателем, указывая на то, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Проверить проделанную работу. Пошаговая инструкция

Как видно из вышеприведенной схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые необходимо знать при проверке системы.

Высоковольтные провода работают под напряжением порядка сорока тысяч вольт. Для жизни такое напряжение в нашем случае не опасно, но получить разряд даже при небольшой силе тока и такое напряжение вряд ли будет полезно для здоровья и настроения.Поэтому рекомендуется работать в прорезиненных перчатках и использовать инструмент с изолированными ручками.

Для проверки состояния системы потребуются плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр. Обращаем внимание на то, что проверяем только работу цепей, а не работу микропроцессорной части. Для этого требуется компьютерное оборудование и специальная подготовка.

Таким образом можно проверить и поставить зажигание на ВАЗ-2114 с инжекторным 8-ми клапанным двигателем.Удачной всем работы!

Видео о проверке зажигания на ВАЗ-2114

carfrance.ru.

Установка зажигания ВАЗ-2114 Теги Форсунка: фото и видео

Любой инжекторный двигатель, в том числе 8-ми клапанный ВАЗ-2114, практически полностью управляется электроникой и не требует регулировок в процессе эксплуатации. Тем не менее аккуратно наносить метки на шкивы и маховик возникает необходимость в нескольких случаях — при срыве приводного ремня газораспределительного механизма, а также после ремонта головки блока.С причинами и последствиями посмотрю позже, а пока правильно устанавливаю зажигание по тегам.

На видео процесс замены меток ГРМ на ВАЗ-2114

Как поставить зажигание

Установка меток на инжекторный двигатель регулирует не только угол опережения зажигания, но и координирует работу газораспределительного механизма и система впрыска.

Поэтому правильно ставя метки на двигатель ВАЗ-2114, мы полностью регулируем работу всех его систем.

Старт регулировки стоит с подготовки — установка автомобиля на ровный участок и затяжка ручника. Можно использовать несколько техник, но мы предложим одну из оптимальных, без особых акробатических трюков, которые особенно не желательны, особенно зимой.

Работы выполняются в следующем порядке:

Ослабление или разборка ремня ГРМ на ВАЗ-2114 (8 клапанов)

Проверка зажигания

выводы

Таким образом можно быстро и эффективно проверить или настроить зажигание бирки на впрыск ВАЗ 2114.Удачной всем работы!

carfrance.ru.

Как определить пропадание зажигания и самостоятельно поставить на ВАЗ 2114?

Проблема пропусков зажигания актуальна для всех отечественных автомобилей. Из-за этого двигатель появится в двигателе, что доставляет владельцу автомобиля дискомфорт при управлении машиной. В этой статье мы постараемся разобраться, чем были вызваны проходы зажигания ВАЗ 2114 и как решить такую ​​проблему своими руками.

Моторный отсек ВАЗ 2114

Перед тем, как поставить зажигание на ВАЗ, разберемся с причинами, из-за которых возникают множественные проходы зажигания:

1. Проблемы в работе свечей.Свечи не смогут нормально работать и передавать искру, если на их электродах есть надары или зазор увеличился или уменьшился. Как правило, на ВАЗ 2114 с двигателем форсунка свечи выходит из строя в результате того, что изначально были установлены некачественные детали.
2. Неисправности в электрочайниках. Как правило, речь идет об износе проводки, ее повышенном напряжении, а также повреждении механического плана. В некоторых случаях такую ​​неисправность можно решить заменой проводов.
3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрыться следами моторной жидкости или переборщить. Если возможно, работоспособность контакта можно восстановить путем очистки или замены. Последний вариант предпочтительнее, поскольку он практичен.
4. Неправильная работа или повреждение мотовила. Если ваша машина оснащена инжектором на 1,6 литра, то в нем используется змеевик. Если этот элемент сломается или неправильно, это может привести к образованию скипов. Следует сразу отметить, что ремонтировать катушки бессмысленно, потому что нельзя быть уверенным в их работоспособности.Поэтому, если этот предмет сломался, его нужно будет заменить.
5. Довольно часто в форсунках проблема в работе системы зажигания определяется использованием некачественного топлива. Конечно, если стоимость топлива слишком низкая, это должно настораживать, потому что обычно на таких АЗС предлагают некачественное топливо. Из-за использования такого топлива качество горючей смеси также будет низким, к тому же дешевый бензин засоряет фильтры и может задеть форсунки. Соответственно, со временем это может привести к образованию скипов.Наиболее оптимальным вариантом в этом случае будет полное устранение неисправности и последующее использование только качественного топлива. Пусть его стоимость будет выше, но вы можете быть уверены в нынешнем качестве бензина. Причем сэкономленные на дешевом топливе деньги в любом случае пойдут на ремонт автомобилей, но вполне возможно, что за это придется заплатить гораздо больше.
6. Плохая компрессия в цилиндрах силового агрегата. Сначала необходимо проверить сжатие, так как оно может многое сообщить. Подробнее о том, как сделать компрессию компрессией в автомобиле, вы можете узнать из этого материала.
7. Неправильная регулировка газораспределительного механизма также является одной из основных причин неисправности. В том случае, если настройка таймингов не вызывает больших проблем и не занимает много времени, эту задачу можно выполнить самостоятельно.
8. Повышенное количество воздуха в топливной системе. Такая проблема обычно проявляется в результате повреждения впускного коллектора. Кроме того, это может быть из-за износа колен на форсунках и многих других дефектов. В этом случае мы бы рекомендовали в первую очередь провести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попасть воздух.
9. Еще одна причина — значительно уменьшился зазор между цилиндром и поршнем. В этом случае причин неисправности может быть много, однако вам в любом случае придется их проверить. В первую очередь следует учитывать, что в процессе работы двигателя на поршне могут изнашиваться канавки для колец, специальные отверстия под палец и т. Д. Кроме того, причина может заключаться в регулярном перегреве двигателя, неправильно регулируемые приводные и движущиеся элементы. В некоторых случаях неисправность кроется в каркасе силового агрегата, использовании некачественной моторной жидкости, а также антифриза в масле.Последняя проблема обычно является следствием поломки прокладки ГБЦ. В любом случае все эти неисправности могут привести к появлению несоответствия стандартам (автор видео — канал КВ Автосервис).

Направляющая зажигания

Одна из причин — неправильно выставленный угол опережения зажигания. Для того, чтобы такая проблема вас больше не беспокоила, необходимо поставить этот параметр — это можно сделать как своими руками, так и на СТО. Шкив коленчатого вала имеет специальный зубчатый диск, который генерирует электромагнитные колебания. Впоследствии датчик преобразует эти колебания в сигнал, передаваемый на блок управления. Последний с учетом этих параметров, в частности положения коленчатого вала, передает импульс на модуль, распределяющий искру между свечами.

Итак, как настроить зажигание самостоятельно:

1. Для начала демонтируем защитный пластиковый кожух с механизма газораспределения.Проверьте зазор между контроллером, а также зубчатым диском — в идеале он должен быть не более 0,7 мм. Если разрыв будет больше, это приведет к тому, что сигнал с контроллера на блоке управления будет слабым.
2. В том случае, если зазор в норме, нужно переходить к установке тегов, но для начала нужно посмотреть на их соответствие стандарту. Это позволит убедиться, что шкив на коленчатом валу не сдвинут, иначе контроллер также передаст блоку неверную информацию.Метка на маховике должна совмещаться с меткой, расположенной на картере коробки передач. Для этого в агрегате есть люк, на котором отмечены две опасности. Чтобы метки были совмещены, нужно проверить коленвал.
3. Вторая опасность находится на шкиве Маслонасоса, нужно следить за тем, чтобы он совпадал с так называемым приливом на блоке цилиндров.
4. Что касается третьей отметки, то она находится на приводном шкиве распределительного вала .. Она должна совмещаться с приливом на GBC, то есть крышкой планки газораспределительного механизма.

1. Снимите кожух привода ГРМ. 2. Совместите риск на маховике и патронных коробках. 3. Совместите метки на шкиве и крышке.

В том случае, если все три марки совпадают, это говорит о том, что поршни цилиндров 1 и 4 находятся в СЗТ. На данный момент проход между тканями на шкиве должен совпадать с приливом на двигателе, а двадцатый по счету зубцов — с ДПКВ.

Проверка выполненных действий

Для диагностики выполненных действий вам понадобится пастати, стандартный инструмент и тестер (мультиметр).Провода высокого напряжения можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На этом этапе мы будем проводить диагностику цепей, а не элементов микропроцессора. Для проверки последнего потребуется специализированное оборудование и опыт, которого у нас нет.

Итак, как проверить:

1. Для начала нужно выключить зажигание и провести диагностику контактов на всех свечах и колодках. Также необходимо спрогнозировать плотность посадки, а также контакт высоковольтных устройств в модуле.
2. Далее демонтируем блок с модуля и диагностируем напряжение на выводах C и B. Тестер нужно настроить на режим измерения слабого переменного тока.
3. Проверить высокое напряжение. Для этого установите в колпак исправную свечу и прикрепите ее к головке блока. На этом этапе ваш помощник должен попытаться запустить двигатель, покрутив стартер. Если провод рабочий, то искра горит между свечой и головкой блока. Таким образом, необходимо правильно все провода.
4. В случае, если искра отсутствует только на одном кабеле, необходимо провести тщательную диагностику самого модуля, но в большинстве случаев прибор заменяется. Если все работает правильно, свечи исправны, но у двигателя все еще есть проблемы, нужно проверить систему питания.

Видео «Как работает двигатель трансмиссии зажигания»

Как работает мотор, если в его работе есть скачки — смотрите на видео (автор — канал Vadimusrus).

Установка фаз разводки бруса по отметкам на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Эти фазы распределения — благодаря этим фазам двигатель работает синхронно и у него нет нарушений в работе, если фазы газораспределения сбиты, то либо поршень достигнет верхней точки не в тот момент, когда это необходимо , или клапан вернется, в связи с этим будет очень выраженная работа двигателя с перебоями на холостом ходу, ну и двигатель не пойдет, чтобы этого не происходило, фазы газораспределения всегда ставить на метки и двигатель будут правильно и синхронно работать, кстати, когда все метки выставлены (распредвал, коленчатый вал), что у вас автоматически все части газораспределительного механизма в «NTT — это верхняя мертвая точка» а в «НМТ это нижняя мертвая точка» например вы ставите коленвал на метки, потом первый и четвертый поршни Цилиндр автоматически поднимется до самого конца и окажется в СЗТ, а поршни третьего а Второй цилиндр будет пустым и будет находиться в NMT, поэтому Вы визуально увидели, как он выглядит сбоку, посмотрите фото чуть ниже, на котором те самые поршни расположены, как мы сказали в этой статье (то есть один в NMT находится, а другая верхняя точка занята).

Примечание! Для производства такой установки многие инструменты не нужны, конечно, если у вас все в порядке, если у вас есть все метки (то есть метки стоят неравномерно, например метка на распредвале совпадает, но будет на коленвале не будет инструментов) ведь ремень ГРМ снимать придется, в общем, проводить всю работу: можно скобки, гаечный ключ, пельмени, а также саморезы, а вместо саморезов можно взять тонкий , еще можно снабдить ущелье накидными головками, ну и все по этому, если просто нужно все выставить на бирки, даже отвертки с роликами не понадобятся (это если взять ремень ГРМ), будет достаточно ключей и гаечных ключей, кстати, они забыли напрочь, еще лицевых, если они есть (их можно использовать вместо острой головки)!

• Монтаж фаз разводки пиломатериалов по тегам
• Дополнительный видеоролик

Когда нужно устанавливать фазы синхронизации древесины? Если задумались над вопросом, то фазы газораспределения надо все это ставить и устанавливать с завода (и вы сами можете их установить), чтобы были допущены раньше, если фазы не выставлены (например, шкив распредвала не выставлен). поставил, а шкив коленвала отбрасывается от шильдика) то машина начнет плохо ехать (разгон какой будет, но все зависит от того, насколько обрывается фаза, например, если шильдики сильно забракованы с каждой прочее, значит машину не заводишь) и у него нестабильная работа на холостом ходу, фазы с меток снимаются лишь в отдельных случаях, а именно из-за неправильной установки ремня ГРМ они могут быть зашнурованы (так что если вы поменял ремень ГРМ и у вас нет проблем с холостым ходом и с ездой или если машины нет вообще, скорее всего все происходит в нарушенных фазах газораспределения и их нужно будет заменить и исправить), а также как будто пояс сильно ослаб (ове р раз он ослабнет) то на большой скорости он может перескочить с зуба на другой зуб, в связи с чем снова разорвутся фазы и машина будет работать не так, как должна.

Примечание! Кстати, в некоторых случаях фазы раздачи Thase выставляют в связи с ремонтными работами, например вы снимаете ремень ГРМ и чтобы надо было нормально поставить, нужно все ставить на бирки и когда ремень ты носишь, в установках фаз Timeline раздачи не ошибешься, метки крутишь, то все выставляется и ремень Ты тоже фазу при этом не сбиваешь, а если и не платишь внимание на это и фазы ГРМ перед снятием ремня ГРМ, метки ставить не будешь, то при установке нового ремня будет большая вероятность что фазы немного еще побеспокоят!

Как установить фазы газораспределения по меткам на ВАЗ 2113-ВАЗ 2115?

1) Как мы уже говорили ранее, если вам просто нужно выставить метки, при условии, что фазы нормально настроены перед снятием ремня ГРМ например, все это делается легко и быстро, но если вы не соответствуете этим метки, затем после этого необходимо будет снять ремень ГРМ и настроить все эти метки, в начале объясните, как установить все метки, и таким образом вы убедитесь, что фазы распределения газа у вас нормально или там есть отклонения, приступайте к работе, вам нужно будет снять крышку, закрывающую механизм ГРМ и после этого, чтобы поставить все на метки, крышка снимается следующим образом, все болты отвернуты (всего три места это прилагается, в чем именно на фото ниже) и как только все перекрутится, снимаем крышку механизма закрывания с двигателя авто.

2) Теперь мы дадим вам два способа, как метки можно комбинировать друг с другом, первый — сделать машину для передачи на короткое расстояние, в общем, включить четвертую передачу и затем толкать машину перед меткой на шкиве распределительного вала, не совпадает с меткой на задней крышке (см. фото 1), как только она совпала, прекратите толкание автомобиля и идите в крайнее левое место от подпапки (по ходу движения автомобиля). движения, если вы смотрите) и в нижней части картера сцепления снимите резиновую заглушку с картера.(см. фото 2) и после этого у вас будет отличный доступ к метке на маховике, эта метка обязательно будет совпадать с треугольным вырезом на шкале задней панели сцепления (см. фото 3), если метка совпадала и метка совпадала на вилку распредвала, то значит фаз газораспределения нормально ставится и кстати в таком положении может стрелять ремень ГРМ, ес Вы все для этого выставляли на этикетках, но кроме этого способа вы можно использовать еще один, то есть второй способ заключается не в катании машины (не всегда можно катать машину) А в подвешивании правого переднего колеса, вообще, взять домкрат и с его помощью поднять правое колесо ( О движении машины см. ), Но можно и влево, просто если правую поднять, можно использовать другой способ (о третьем способе чуть позже), поэтому при поднятии колеса включите любую передачу на машину и прокрутите колесо (это будет тяжело, но вы все равно крутите) Опять же, перед Метка на шкиве распределительного вала не совпадает с меткой на задней крышке, как только они совпали с прокруткой и проверьте все метки, еще кое-что, что вы хотели сказать, кроме двух мест, где вы можете проверить метки, также есть третье место (можно даже в принципе и не смотреть, можно все проверить на маховике, но не всегда, если у вас например маховик, он будет неправильно установлен, этикетка также не будет совпадать с той самой треугольной вырезать, так считайте это) итак, на третьем месте шкив коленвала на нем есть точка и на крышке масляного насоса тоже есть вырез, они должны будут совпадать между собой когда все совпали и другие надписи (см. фото 4).

Примечание! Мы хотели проверить третье место, где вы можете проверить этикетки, чтобы немного проверить, во-первых, этот шкив коленчатого вала находится внизу, и чтобы увидеть его, переднее правое колесо должно будет сняться (о том, как снять колеса, читайте в статье: «Замена колеса на машине») Но это еще не все, дальше будет подлежать снятию ремень генератора и шкив привода генератора (о том, как это сделать, читайте в статье: «Замена ремень ГРМ на автомобиле », в той статье внимательно читайте пункты 2 и 4), то после этого тогда у вас будет доступ к третьей отметке, кстати поэтому на эту табличку почти никто не смотрит, но все определяется по метке на маховике, но мы вам скажем, маховик может устанавливать кто-то (неопытный) устанавливать все это редко) А значит метки уже не будут совпадать как надо!

3) Ну а в конце третьего способа расставить фазы, мы вам скажем, это делается следующим образом, правое переднее колесо (по ходу автомобильного движения) и оно снимается, после снятия , открывается доступ к болту крепления шкива привода генератора (об этом болте нам уже рассказывали в пункте 4 статьи: «Замена ремня ГРМ на автомобиле», ссылка на которую дана выше), у вас есть этот болт По часовой стрелке вам нужно будет снова повернуть ключ к ключу (выбитая головка — самый простой способ, но если это не так, то можно сделать и все) еще раз до того, как все метки совпадут друг с другом.

Примечание! Если вы все сделали правильно, но где-то метки между собой где-то не совпали (например, распредвал совпал между собой, а на маховике нет межсоединения), это говорит о том, что фазы газораспределения нарушены и снят Ремень ГРМ (О том, как его снять, в той самой статье, на которую дана ссылка выше, он также называется: «Замена ремня ГРМ на автомобиле»), после снятия всех этих шкивов нужно будет повернуть то, что вам нужно ( шкивы крутятся, методы шкива коленчатого вала мы вам уже рассказывали, а шкив распределительного вала можно крутить вокруг своей оси, но только аккуратно, очень аккуратно, особенно если у вас клапанный двигатель гнет, то при вращении некоторые из шкивы, клапан и поршни между собой будут встречаться и что эта встреча встретится не боялся, делайте все предельно аккуратно и по уму), чтобы они с этикеткой совпадали (кстати если вы задумались о маховик, затем он wi Буду крутить, когда коленвал у тебя лопатой бьют и нао бороть, если вдруг коленвал за маховик решишь, «это можно отверткой сделать толстым и мощным», то шкив сам повернется и встанешь в положение наденет маховик и если выставить маховик по метке, то соответственно и шкив коленвала тоже по метке установлен, но как мы уже говорили ранее, если маховик установлен неправильно или даже если шкив установлен не правильно, тогда бирки на шкиве и на маховике никогда не будут совпадать друг с другом) как только все метки совпали, можно установить ремень обратно и после установки, так же проверить, чтобы метки стояли правильно, чтобы таким образом и произвести правильная установка Этапы распределения древесины!

Дополнительный видеоролик: более подробную информацию о том, где расположены все эти метки и как установить ремень ГРМ на своем месте, чтобы все метки совпадали, смотрите в видеоролике чуть ниже:

Примечание! Обязательно во всем этом изучите дополнительную дополнительную информацию, которая показана на видео чуть ниже, а именно там сказано, как прикрутить болты крышки, закрывающие механизм ГРМ, а также будет указано, правильно ли эти болты вкручены, в В общем, просмотрите ролик и все поймете!

Это усовершенствованная модель катушки зажигания, ранее устанавливаемая в отечественной классике. Проверка работоспособности модуля не представляет особой сложности.

Не пытайтесь починить неисправный модуль зажигания ВАЗ 2114, его нужно немедленно утилизировать

Признаки определения неисправности модуля в восьмиполюсной форсунке

• На нейтральной передаче обороты двигателя нестабильны, работа двигателя неравномерная.
• Значительная потеря мощности и большая вибрация двигателя.
• Не во всех цилиндрах топливо воспламеняется.
• При резком разгоне ломается тяга.
• На информационном табло отображается индикатор неисправности — «Чешк двигатель».

Выявить причину неисправности можно следующими способами:

• Выезд на вагон СТО.
• С помощью самостоятельного использования специализированного ПО для диагностики автомобилей.

Возможные коды ошибок после диагностики

Модуль зажигания ВА3 2114 :

• Если отображается код RH000 (RF001, RD002, RF003, RD004) — в цилиндрах нет искры.
• Если отображается код Р0351 — нарушение целостности обмотки катушки первого и четвертого цилиндров.
• Если отображается код Р0352 — нарушение целостности катушки второго и третьего цилиндров.

Полученные коды ошибок указывают не только на неисправность самого модуля зажигания. Вероятной причиной могут быть свечи или неисправные провода высокого напряжения.

Для определения причины необходимо начать проверку по принципу — от «простого к сложному».Убедитесь в исправности свечей зажигания и целостности высоковольтной проводки, после чего проверьте модуль.

Способы неисправности модуля

Выявить причину неисправности можно самостоятельно или на станциях техобслуживания

Эффективным способом остается пробная замена модуля на аналогичный, гарантированно работающий вариант. Метод быстрый, надежный и эффективный.

Ремонту и восстановлению не подлежит.

Если причиной поломки стал модуль зажигания, необходимо приобрести хороший модуль, а израсходованный — утилизировать.

Варианты проверки модуля зажигания при отсутствии исправного модуля для пробной замены. Для определения причины неисправности модуля вам понадобится мультитестер и простейший картридж с лампочкой и проводами.

Метод 1

Для начала измеряется значение сопротивления вторичной обмотки катушки. Прибор переходит в положение измерения «ОМ», следующим шагом установка щупа на контактный выход первого и четвертого цилиндров, затем второго и третьего.Прибор должен показывать одинаковые значения для обеих обмоток. При отображении одной из обмоток более 100 Ом получает повреждение вторичной обмотки, значит неисправен модуль.

Метод 2

Перед установкой не забудьте отключить высоковольтные провода.

Проверить целостность проводки, подключенной к модулю зажигания. Перед проверкой переводим тестер в положение измерения волн и отсоединяем вилку с проводами от модуля.Один из щупов прибора касается корпуса двигателя, а второй — на контакте «А». При таком способе проверки вам понадобится помощник, который по вашему сигналу повернет ключ в замке зажигания и «покрутит» стартер. Показания на обоих контактах должны соответствовать напряжению в 12В.

При отсутствии какой-либо индикации устройства необходимо проверить исправность всех трех предохранителей в цепи электронного блока управления (ЭБУ).

Доступ к блоку предохранителей осуществляется с сиденья переднего пассажира с помощью фигурной прокачки.Нужный предохранитель модуля зажигания на 7,5 ампер находится вверху блока. Из трех предохранителей он находится в самом низу. Убедившись в целостности элемента, необходимо проверить состояние всех цепных контактов и целостность проводки.

Способ 3.

Не всегда под рукой автомобилиста оказывается многоместный автомобиль. В этом случае поможет народный способ проверки «лампочки». Соединив один из проводов с контактом «А», а другой тоже на корпусе двигателя, прикрутите стартер.Свет циклически загорается и светится. Такая же процедура проводится с контактом «б».

На какие аналоги можно заменить

Модуль зажигания ВАЗ 2114 и их стоимость

Не допускайте путаницы высоковольтного провода, он может повредить катушки

На автомобиль ВАЗ 2114 можно установить модуль 43. 3705 от некоторых отечественных автомобилей десятого семейства, Ока, Иж Ода, имея восьмилопастный двигатель с блоком (ЭБУ) М7.9.7. Аналогичные модули 2111-3705010-03 SoTE и 4601.3705 МЗАТЭ.

Цена на модуль зажигания варьируется в пределах от 600 до 900 руб.

Процедура замены и установки модуля зажигания

1. Процедура снятия модуля должна выполняться при отключенном минусовом полюсе аккумуляторной батареи.
2. Необходимо отсоединить высоковольтные провода от свечей зажигания.
3. Зарезервировав защелку фиксатора, сдвиньте колодку, соединяющую проводку с модулем.
4. Снять с высоковольтным проводом модуль зажигания.
5. Ключ на 13 нужно открутить и вывернуть два винта крепления к картеру.
6. Ключом на 17 ослабил третий винт.
7. Снимите модуль с кронштейном со стандартного места.
8. Выкрутите винты «Шестигранник» из крепежной скобы.

Видеофильмы: Как проверить модуль зажигания на ВАЗ 2114 и другие модули

https://youtu. be/pnybny-_hoq

Новый модуль устанавливается в обратном порядке.При установке важно подключить высоковольтные провода к каждому из цилиндров. На корпусе модуля и на высоковольтных проводах имеется маркировка для безошибочного подключения.

Абсолютно вся информация о модуле зажигания ВАЗ 2114

Для зажигания топливовоздушной смеси в двигателях внутреннего сгорания как карбюраторных, так и инжекторных требуется катушка высокого напряжения зажигания ВАЗ. Появление принципиально новых систем питания двигателей привело к изменениям в системах зажигания.Поехал к прошлым трамблерам зажигания, или как их еще называли «Персоны». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Принцип работы модулей

Модуль зажигания ВАЗ представляет собой усовершенствованную систему запуска двигателя. Принцип его работы не сильно отличается от обычных систем. Если в старых системах высоковольтное напряжение создавалось размыканием контактов в распределителе зажигания, то в модуле генератор импульсов подает сигналы с блока управления.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его на модуль зажигания ВАЗ 2115. Он формируется из напряжения бортовой сети, формируется высоковольтное напряжение и формируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливно-воздушной смеси.

Устройство, модуль

Устройство (схема)

Устройство включает в себя две катушки, основной задачей которых является выработка высокого напряжения.Помогает им в этом двухканальный электронный переключатель. Все эти детали закрытые, для изготовления которых используется прочный пластик. В корпусе имеется низковольтный разъем для подключения напряжения питания и импульсов управления подачей. Также есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема системы запуска ВАЗ 2114. Как видно из рисунка, он состоит из:

1. аккумуляторной батареи;
2. Замок зажигания;
3. Реле, включая зажигание;
4. Датчик Холла;
5. Полупроводниковый приемник сигналов от датчика;
6. Электронный выключатель;
7. Модуль зажигания.
8. Выводы высокого напряжения.

Также на электрической схеме Показаны предохранители силовых цепей электронного блока. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже отмечалось, в блоке их два, по устройству они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.Они намотаны на две обмотки. Один из них низковольтный, а второй выдает высоковольтное напряжение для воспламенения рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что низковольтная обмотка подключена к питающему напряжению, а второй конец этих обмоток подключен к транзисторному генератору. Каждая катушка работает «на своем» транзисторе. Высоковольтные выводы подключаются непосредственно к свечам, каждая обмотка питает по две свечи. Один из них подает импульсы на 1 и 4 цилиндр, а второй — на 2 и 3.

Расположение проводов на модуле зажигания находится таким образом. Контакты A и B получают управляющие импульсы от электронного переключателя, выход D запитывается от бортовой сети машины. Вывод, обозначенный буквой C, связан с массой автомобиля.

Где искать этот модуль

Слабо верю, что водитель, которого берут для проверки или ремонта этого инструмента, не знает, где он находится. Ну а для тех, кто не знает — подскажите.Найти его несложно, отпустить хотя бы один высоковольтный провод и продеть рукой по нему от свечи до пластикового корпуса, который принадлежит модулю.

На фото его расположение становится более ясным.

Есть такие признаки неисправностей.

На вопрос о том, какие приметы модуля зажигания ВАЗ 2114, любой водитель, не задумываясь, ответит, что на свечах нет искры. Частично это так, но есть еще несколько возможных причин выхода из строя этого устройства.Наблюдать можно такое:

• Пропала динамика при разгоне, были сбои в работе мотора при резком нажатии на педаль газа на заданную скорость;
• Стало заметно снижение мощности двигателя, водители говорят в таких случаях, мотор не «тянет»;
• Холостой ход сильно плавает;
• На одной из пар свечей нет искры.

При появлении неисправности катушки зажигания проверку нужно начинать с неработающих свечей, затем датчик, указывающий положение коленвала, модуль выставляется последним.

Как проверить систему на работоспособность

Проверять в любом случае начинать со свечей. Для этого им нужно выйти из гнезд. Это тоже легко сделать. С них снимаются наконечники высоковольтных проводов и ключом для поворота свечей снимают их с мест.

Далее их осмотр, чистка и проверка. У них должен быть рабочий коричневый цвет, при отсутствии копоти и нагара. Если их присутствие наблюдается, то может существовать износ поршней и колец. В любом случае свечи чистят, проверяют и при необходимости выставляют зазор между электродами.После этого вы можете проверить их работоспособность.

Для этих целей есть специальные щупы. Такие изделия компании «Cleells» удается изготавливать самостоятельно из пьезошигали. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом есть машина с исправной системой запуска. Даст возможность поставить точную диагностику свечам. Если они хорошие, поиск продолжается.

Во многих публикациях рекомендуется проверять наличие высокого напряжения на выходах прибора.Сделать это в условиях гаража проблематично из-за отсутствия специального измерителя. Здесь применяется обычный тестер, который не может измерить несколько десятков киловольт высокого напряжения. Если есть радиолюбительский опыт, можно собрать делитель напряжения.

Проверить наличие высокого напряжения опасно из-за возможного чувствительного удара, поэтому мы рассмотрим другие методы. Поговорим о том, как определить проблемы катушки зажигания и проверить эту систему:

1. Мост.простой способ Произойдет замена блока в исправном устройстве. Это не всегда возможно, так как не все водители берут с собой это устройство с запасом;
2. Также рекомендуется, чтобы он неоднократно проверялся на предмет перемещения устройства или ударов по нему во время работы двигателя. Если изменения заметны, они указывают на плохой контакт внутри инструмента. Иногда это исправляется;
3. Проверка тестером или мультиметром в режиме измерения сопротивления. Сопротивление парных выводов катушек 1 и 4, а также 2 и 3.Он должен быть одинаковым для обеих обмоток и составлять примерно 5,4 кОм.

Профилактическая система

При всей высокой надежности Электронные устройства все равно имеют поломки. Иногда их можно избежать, если проводить хотя бы иногда проверку и обслуживание элементов этой системы:

• Не допускайте путаницы с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может привести к повреждению катушек;
• Проверить зазор между электродами свечей, так как слишком большой разрядник также негативно отражается на приборе.

О возможностях ремонта модуля

Большинство поломок данного устройства приводят к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее. Это касается тех случаев, когда движение или подъем меняют поведение мотора. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть в систему.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона, и ваша «внутренность» откроется вашему взору. Выложите замученные или «плохие» контакты и прочтите их.

Проводники в алюминиевом блоке, поэтому для их пайки понадобится специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. При положительном результате ремонта необходимо снова его вскрыть и залить изнутри силиконом.

Если результат отрицательный, блок необходимо заменить. Правда, хозяева, имеющие большой любительский стаж, продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками аварийного переключения системы запуска двигателя.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поискать и установить новое устройство. Большинству механиков рекомендуется остановиться на инструменте «GM», как на очень надежном изделии. Его стоимость в разных регионах меняется, но приближается к 2000 руб. Замену модуля зажигания можно произвести самостоятельно, особенности не соблюдаются, специальные приспособления не нужны.Подготовить к работе:

1. Блок зажигания под замену;
2. Ключ к «13»;
3. Тряпка.

Работы легко выполнить как в гараже, так и на ровном участке. Порядок проведения работ:

1. Открыть моторный отсек капота и отсоединить клеммы аккумуляторной батареи. Достаточно снять клемму только с «минусом».
2. После этого снимите высоковольтные провода с мест установки. Нужно помнить, где какой провод стоял.Если сомневаетесь в своих силах, сделайте бирки. Поменять провода поменять нельзя. Вы можете отложить новую запчасть.
3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», на котором переворачиваются три гайки крепления устройства к мотору.
4. При снятии гаек устройство снимается с двигателя.

Теперь дайте автомобилю протереть место установки и вокруг него. Внимательно осмотрите новое устройство и запустите его.Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на место. Если все-таки возникли трудности, то присмотритесь к блоку. На нем указаны номера высоковольтных проводов.

В комнатах порядок проводов проводов в модуле

Следует отметить, что в продаже еще можно найти модули зажигания старого образца, на которых нет обозначения на высоковольтных выводах номера проводов.Если такое устройство приобретено, будьте внимательны при его установке.

autovaz-2114.ru.

Блок зажигания ВАЗ 2114: основные признаки неисправности

1. Конструкция
2. Признаки поломки
3. Проверка
4. Ремонт или замена?
5. Установка

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему в машине столько всего от ее функционального состояния.

Модуль зажигания

Конструкция

Модуль зажигания довольно сложен, так как совмещает в себе технику и электрика.Устройство используется для создания высокого напряжения, передаваемого на свечу зажигания. Именно этот подводимый ток является основанием для зажигания.

Работа модуля обеспечивает сжигание топлива и, соответственно, работу двигателя. Говоря вполне обычным языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование двух типов модулей зажигания:

Блоки отличаются тем, что катушки работают по одной на паре свечей зажигания.Такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

• Провода высокого напряжения;
• Клеммы низкого напряжения;
• Вторичная и начальная обмотки;
• Ядро.

Отдельные модули, где катушки подводятся к каждой из 4-х секций отдельным костюмом, отличаются выводом высоковольтных проводов через контакт пружины. Блоки легче проверить, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров это устройство весит около 1,5 килограмма.

Признаки поломки

В разобранном виде

По сути, признаки неисправности на модуле зажигания ВАЗ 2114 во многом аналогичны поломкам других агрегатов. Например, можно наблюдать следующие явления:

• Троит двигатель;
• Автомобиль глохнет на холостом ходу;
• Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть и не модуль. Поэтому единственно правильное решение — проверить модуль зажигания на своем ВАЗ 2114.

Проверка

Это объясняется тем, что поврежденные или неисправные провода пропускают неправильный ток, конфигурация которого не соответствует необходимым параметрам. . От этой искры идет неточно или неэффективно, модуль сгорает и приходит в негодность.

Наилучшим образом Проверка модуля зажигания на ВАЗ 2114 — это использование осциллографа. Но, во-первых, далеко не каждый драйвер, а во-вторых, ими мало кто может пользоваться. Следовательно, проверка будет проводиться с помощью представленных средств:

• лампочки 12 вольт;
• Тестер (за небольшие деньги можно купить в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте блок проводов. Его отключают и проверяют индикатор напряжения.
2. Для этого закрепите тестер на контакте А, а на массу двигателя закиньте еще одну клемму.
3. В нормальном состоянии Индикатор напряжения будет 12 В.
4. Если напряжение скорее всего сгорел предохранитель.
5. Если все хорошо, закинуть клеммы тестера на А и в контактах достать машину. При этом стартер должен покрутиться, а лампочка на 12 вольт замигает.
6. При отсутствии явлений данных можно говорить о наличии обрыва цепи и контактов.

Есть несколько способов проверить состояние агрегата. Поэтому рассмотрим каждый из них.

1. Остановите тестер в режиме омметра. Измерить их сопротивление на высоковольтных линиях, проходящих на цилиндрах 1 и 4, а затем по аналогии с проводкой 2 и 3 цилиндров. В штатном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
2. Подать немного девайс. Таким образом вы откроете проволочную колодку, модуль. Причем делать это нужно в режиме исправного силового агрегата. Если при нависании устройство работает без препятствий, все в порядке, вам повезло.Если нет, снова необходимо изучить состояние проводки.

Третий способ

Третий способ считается самым простым, так как он предусматривает замену вашего устройства на аналогичный, который точно работает. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля аналогичного вашего года выпуска и используемого силового агрегата. Как раз на моторах объемом 1,5 литра стоят модули, а на моторах объемом 1,6 литра — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала разобрать свой. Делается это следующим образом:

• Снимите минусовую клемму с аккумуляторной батареи, что позволит сделать авто;
• Отсоединить четыре высоковольтных от модуля зажигания;
• Отсоедините блок проводов. Для этого отожмите специальный фиксатор, удерживающий колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне есть три длинных шпильки, за которые модуль будет просто тянуть.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедиться в исправности вашей неисправности.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль подлежит только замене. Если пойти по принципу, то можно сделать ремонт, но это займет много времени, сил и даже денег.

Установка модуля

Оптимальный вариант — покупка нового устройства. Он находится в районе 2-4 тыс. Руб. Все зависит от производителя и штата.Вы можете купить идеальный новый, хотя многие из них предпочитают бывшие в употреблении устройства. Выбор за вами уже есть.

Установка

Модуль устанавливается строго в порядке, обратном демонтажу. Важно учитывать три правила.

1. После установки модуля посмотрите на поверхность устройства. На нем показаны числа от 1 до 4. Это обозначения номеров цилиндров.
2. На концах высоковольтников есть аналогичные цифры — от 1 до 4.Они служат ориентиром для определения того, какое высокое напряжение к какому разъему на модуле подключено.
3. Экспериментов нет. Все подключается строго по отметкам — 1 к 1, 2 к 2 и так далее.

На самом деле замену модуля зажигания на ВАЗ 2114 осуществить довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, проверьте устройство перед тем, как тратить деньги, и поменяйте его на новый. Не факт, что виновником проблем с вашей машиной будет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

luxVaz.ru.

Как проверить модуль зажигания ВАЗ-2114 Форсунка 8 клапанов: Фото

Для самостоятельной диагностики двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания 8-го клапана ВАЗ-2114 желательно иметь на специальном стенде необходимое программное обеспечение или на крайний случай — осциллограф.Такого оборудования нет и такого оборудования не будет, поэтому для предварительных проверок мы будем использовать свитерские инструменты и приспособления.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, работающий двигатель, затрудненный запуск или вообще отказ двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики сама по себе состоит в том, что в модуле совмещено несколько устройств, и выполняется она в одном случае и проверять каждое устройство отдельно — нет возможности. Хотя бы голыми руками. Тем не менее, что-то можно сделать, чтобы если не отремонтировать, то хотя бы наверняка узнать о причине неисправности.

Проверить качество контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках низковольтной цепи, а также установить наличие контакта на высоковольтных проводах.

Проверка наличия питания на модуле зажигания

Проверка напряжений на контактных площадках модуля зажигания

Чтобы узнать, что модуль неисправен, проверьте, подается ли питание.Для этого находим в колодке разъем, а там ищем контакт, помеченный литерой А. Для контроля мощности модуля берем мультиметр, устанавливаем его в режим измерения переменного тока на 20 В. , выставляем один щуп (минус) на массу мотора и включаем зажигание. Второй датчик настроен на выход и на блок. При исправном электрооборудовании мультиметр покажет 12 В, значит, питание на модуль подано, ищем причину неисправности дальше.

Проверяем контакты разъема

Мы уже провели предварительную проверку и убедились в наличии питания на модуле зажигания. Теперь стоит разобраться с контактами отдельно. При включении зажигания нужно подключить контрольную лампу к контакту A и контакту V.

Управлением может быть обычная маломощная лампа на 12 вольт с припаянными проводами, а можно использовать тестер автомобильной ковши с индикатор напряжения на 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля закрепите контакты контрольной лампы или щупа на выводах A и B, затем прокрутите стартером двигателя.

Если лампа начинает мигать, модуль подает напряжение в напряжение по аналогии с выключателем.

В данном случае с контактами А и во всем по порядку.

Если лампа не реагирует на запуск стартера, модуль однозначно неисправен.

Проверка модуля 2114 доступными способами

Самый действенный метод Выяснив, что модуль зажигания не работает, возьмите рабочий рабочий прибор и попробуйте запустить на нем двигатель. Понятно, что не каждый модуль из восьмерки, девятки и второго поколения может подойти.

В зависимости от типа системы зажигания катушка может быть установлена ​​на Самару вместо модуля, а нам понадобится модуль от впрыска 8-ми клапанный 2114. Тут все просто — двигатель заработал, значит модуль есть был удален, поменяйте на новый. Тем не менее велика вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверить целостность высоковольтных проводов

Поэтому перед непосредственной проверкой модуля необходимо убедиться, что высоковольтные провода в порядке, не пробиваются на массу и не пропускают ток.

Алгоритм действий для последующей проверки:

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как угодно, доступное устройство, чаще всего заменяется модуль зажигания. Так вы сэкономите кучу времени и нервов, которые не стоят тех денег, которые просят на новый модуль. Удачной всем работы!

Видео по замене модуля зажигания ВАЗ-2114

carfrance.ru.

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания необходима искра.Последняя образуется как раз из-за работы системы зажигания. Ее дизайн машины отличается, она имеет некоторые отличия, но основной принцип ее работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используются модули двух типов — по одному змеевику на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. Такие элементы включают в свой состав двойную катушку. Конструкция данной детали предполагает наличие следующих компонентов:

• Клеммы низкого напряжения.
• Высоковольтный выход.
• Стальной пластинчатый сердечник.
• Первичная и вторичная обмотка.

Те же аналоги имеют несколько иной дизайн, в который входят:

• Core.
• Высоковольтные соединения через пружинный контакт.
• Свеча.
• Внешний терминал для низкого напряжения.
• Вторичная и первичная обмотка.

В отличие от однолинейных, такие катушки проще собрать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправность

О неправильной работе данной системы можно судить по следующим признакам. Во-первых, о неисправностях может заговорить катушка при установке скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности автомобиля, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, о нештатной работе сигнализирует о неработающих 1-4 или 2-3 цилиндрах.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного ДМРВ или холостого хода регулятора.Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: Где эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент размещен на открытом пространстве.
Самый простой способ обнаружить это — найти провода высокого напряжения. Один конец их конца доходит до свечей, а второй — до самого модуля зажигания.

Как разложить работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в такой последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего снимаем электропроводку с катушечного механизма. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоединяем сборку модуля, мультиметром измеряем между выводами контактного разъема уровень общего сопротивления. Затем сравните результаты с таблицами стандартов, приведенными в руководстве по эксплуатации.Если полученные данные существенно отличаются от таблиц в меньшую сторону, это означает, что в машине произошло короткое замыкание цепи, и катушка вышла из строя.

После установки беспроводной связи проводов можно переходить к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По замерам делаем выводы, и если неисправность скрылась в катушке, значит, модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Для начала нам нужно подготовить набор ключей, которые мы будем использовать. При выполнении работ по снятию и установке модуля зажигания нам потребуются два торцевых ключа на 13 и 17 миллиметров, а также один ключ крыши на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Деталь процесса снятия

Итак, как же происходит замена модуля зажигания ВАЗ 2114-го «Жигули»? Для начала нужно обесточить автомобильную сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятором (если она еще не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Сделать это можно, повернув крышку масляного отсека. Стоит отметить, что эту операцию используют только владельцы вазонов с двигателем 1,6 л.Литровая «Самара» с подобной накладкой двигателя не комплектуется.

На следующем этапе снимаем с модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваете два болта крепления картера двигателя, клаксоном на 17 откручиваете последнее крепление модуля. Затем эта деталь незаметно извлекается из заготовки снаружи. Сам модуль освобождается от держателя с помощью шестигранника 5 миллиметров.

Установка

Перед установкой нового элемента в автомат предварительно подключите высоковольтные провода согласно схеме модуля.Также необходимо обратить внимание на качество крепежа — излишки окисления и загрязнения тщательно убираются на торцах в местах соединений.
Далее, модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить работоспособность деталей. Если все вышеперечисленные признаки неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить.Напоследок отметим, что при подключении важно следить за правильностью подключения всей схемы разводки, так как при малейшей ошибке не удастся обеспечить работоспособность деталей этой системы.

fB.ru.

Модуль зажигания ВАЗ, ремонт и замена своими руками. Замена модуля зажигания ВАЗ 2114. Самостоятельная Замена модуля зажигания ВАЗ 2114

Для разговора топливно-воздушной смеси, и в инжекторных, и в карбюраторных моторах Внутреннее сгорание требует наличия высоковольтной катушки зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗа. Упомянутые распределители зажигания постепенно уходят в прошлое. На их замену приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высоковольтное напряжение возникло за счет отключения контактов в распределителе системы зажигания, то на генератор импульсов в модуле поступают сигналы, подаваемые блоком управления.

Сигналы от датчиков от датчиков собираются на двигателе и генерируется управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

В состав этого устройства входят две катушки, вырабатывающие высокое напряжение. Им помогает двухканальный электронный переключатель. Все элементы заключены в корпус из прочного пластика.На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь есть выводы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно встретить такие признаки модуля зажигания автомобиля модели ВАЗ 2114:

1. На одной из свечей нет искры.
2. Сильно плавает на холостом ходу.
3. Мощность двигателя значительно снизилась.
4. Пропала просушка, при резком нажатии педали газа в двигателе возникли сбои.

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки данного устройства приводят к его замене, но в некоторых случаях все же можно отремонтировать модуль зажигания. Это особенно возможно при изменении поведения двигателя во время постукивания или движения. Самостоятельно отремонтировать модуль, если справишься с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания. Аккуратно избавьтесь от силикона, найдите поврежденные или обрежьте контакты и прочитайте их. Не забываем, что в блоке алюминиевые жилы, поэтому необходим специальный припой для их пайки.

После этого закрываем заднюю крышку и проверяем работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. При отрицательном результате заменить модуль.Хотя переключатели электронные еще можно попробовать заменить.

Проверка системы на работоспособность

В любом случае проверку нужно начинать со свечей, для чего выносим их из гнезд. Сделать это очень просто. Следует снять с них кончики бронепровода и снять с посадочных мест с помощью специального ключа для поворота.

Потом их нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара.Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверьте их работоспособность. Существуют специальные зонды для их проверки. Некоторые драйверы умеют это делать с пьезошигали. Если ничего подобного нет, то проверьте мотор. При исправности свечей нужно продолжать поиски дальше.

Инструменты помощники

Заменить модуль зажигания самостоятельно Каждый водитель может не нуждаться в специальном оборудовании или специальных навыках.Все, что потребуется автомобилисту:

1. Тряпка.
2. Ключ к 13.
3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно выполнять как на ровном участке, так и в гараже.

1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ. Достаточно будет удалить только миноритарный терминал.
2. Далее с мест установки вынуть высоковольтные провода.Важно помнить их местонахождение. Если есть сомнения, сделайте теги. Местами провода поменять нельзя, так как новая заменяемая деталь может выйти из строя.
3. Затем нужно аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
4. После снятия гаек устройство снимается с мотора.

Теперь берем тряпку и протираем место установки и около него.

Новое устройство следует внимательно осмотреть, после чего необходимо приступить к установке, которую необходимо проводить в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указано количество бронепровода.

Несмотря на то, что электронные устройства довольно надежны, поломки все же остаются. В некоторых случаях их можно избежать, для чего необходимо иногда увеличивать и поддерживать все части системы:

1. Следите за тем, чтобы не было путаницы с высоковольтными кабелями — с большим внутренним сопротивлением в них может выйти из строя катушка.
2. Между электродами свечей необходимо проверять зазор, т.к. слишком большие искровые промежутки негативно отражаются на устройстве.

• Как сделать новый кузов, документы на новый кузов в ГИБДД, новый закон июль 2017 года о постановке автомобилей в ГИБДД
• Присадки к двигателю, лучшие присадки для восстановления двигателя
• Как открутить болты как открутить болты на колесах
• Ремень ГРМ зубчатый как заменить ремень ГРМ своими руками
• Лада Лада Ремень Калина, как затянуть Лада Лада Ремень Калина и Лада Приора
• Системы сигнализации и безопасности автомобиля с Алиэкспресс по доступной цене и бесплатной доставке
• Подшипник ступичный, устройство, принцип работы, разновидности, признаки неисправности, диагностика, наладочные работы
• Порядок прокачки тормозов, прокачки тормозов на автомобиле ВАЗ (Классик) самостоятельно, полезные советы
• Какие амортизаторы выбираем, ТОП-10 лучших производителей амортизаторов
• Автомобильный плеер, медиаплеер, автомобильный ПК, автомобильное зеркало с видеорегистратором Купить на Алиэкспресс по выгодной цене ce и бесплатная доставка
• Купить тонировку на машину, лучшая тонировка на машину
• Передние стойки ВАЗ 2110, как заменить передние стойки ВАЗ 2110 своими руками
• Амортизаторы подвески как заменить амортизаторы подвески своими руками
• Стабилизатор поперечной устойчивости, замена втулок стабилизатора поперечной устойчивости своими руками
• Полировка автомобиля своими руками, лучший полролол для вашего автомобиля
• Как поменять шаровую опору замена шаровой опоры ВАЗ 2110
• Ремонт эл. рулевое управление, установка электроусилителя на приору своими руками
• Путешествие на машине, товары для путешественников на машине для AlExpress: насосы, багажник, алкотестеры, буксировочные тросы и крюки по цене таблицы и бесплатная доставка
• Grip, how to заменить диск сцепления ВАЗ своими руками, возможные неисправности Сцепление
• Регулировка хода педали сцепления, регулировка педали сцепления ВАЗ своими руками
• Авто barrard cars что такое авто barrard и как он работает
• Электроусилитель руля на ВАЗ, установить электроусилитель руля (ЭУР) своими руками, нужен по
евро
• Ремонт гидроагрегата, замена гидроусилителя руля (ГУР) своими руками
• Как заменить дворники автомобиля, как заменить щетки дворников, как заменить дворники двигателя своими руками
• Авто сабвуферы, системы защиты сабвуферов, компоненты сабвуфера, морские сабвуферы с Aliexpress по аналогичной цене и с бесплатной доставкой
• Автомобильные аксессуары: Bluetooth-гарнитура, кабели, адаптеры и вилки, пульты дистанционного управления с Aliexpress по доступной цене и бесплатная доставка
• Датчики парковки , Датчики парковки, Датчики парковки LED с Алиэкспресс по доступной цене и бесплатная доставка
Дизельный двигатель Doms
• , диагностика двигателя в дымчатом цвете 9001 0
• Бортовой компьютер, выберите модель, особенности установки
• Карандаш для удаления царапин, карандаш New Ton, Autocarandas, Skol Pencil
• Car Cameras View, Автомобильные камеры с Aliexpress по доступной цене и бесплатной доставке
• Эквалайзер на заднем стекле , Автоэквалайзер с Алиэкспресс по доступной цене и бесплатная доставка
• Буферы, что это такое, Буферы на пружины, установка буферов на пружины пошаговая инструкция, Буферы Отзывы
• Как перепрошить навигатор, руководство по перепрошивке навигатора
• Помойте радиатор печки, чем ополосните радиатор печки автомобиля
• Машина тонет, что делать, если машина тонет, как выйти из тонущей машины
• Свечи зажигания автомобиля, как открутить сломанную свечу зажигания, как почистить свеча зажигания автомобиля
• Автомобильные датчики, такие как автомобильные датчики, помогают водителю, назначение и различные датчики
• Оригинальные тормозные колодки, какие тормозные колодки выбирают для автомобиля, к плате Внимание при покупке тормозных колодок
• Покупка подержанного автомобиля, что нужно знать покупая подержанный автомобиль, полезные советы

proSedan.RU.

Как снять и заменить модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух катушек, вырабатывающих высокое напряжение, и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

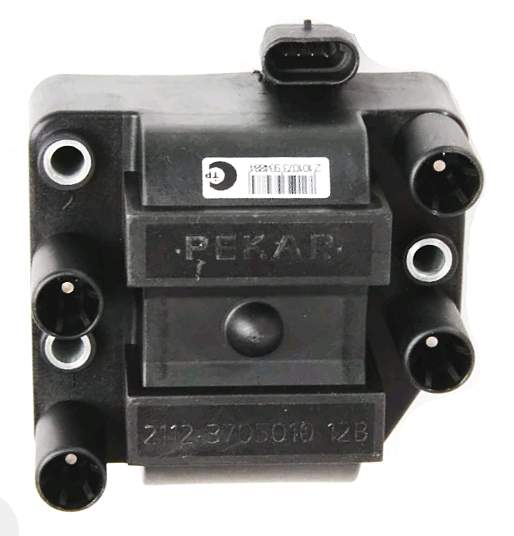

Корпус модуля зажигания

Нарушения в этом элементе могут проявляться в следующем:

• Заметное снижение мощности двигателя.
• Отсутствие искры на одной из свечей.
• Заметное «плавание» на холостом ходу.

Эти признаки показывают, что возникли неисправности в работе модуля зажигания. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из-под оригинальной детали

Для замены модуля зажигания понадобится тряпка и ключ на 13. Лучше всего делать на каком-нибудь ровном участке.

Progress

Проверка модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

В первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогает, нужно проверить свечи и при необходимости заменить (см. Подбор свечей на ВАЗ-2114).

Проверка состояния свечей зажигания

Перед этим нужно удалить наконечники бронепровода. Чтобы открутить свечи, придется использовать специальный ключ для поворота. Затем следует осмотреть свечи: они должны иметь обычный коричневый цвет и на поверхности не должно быть машины или копоти.

Если при замене модуля положение не исправлено, а на свечах есть бирка. Это означает, что кольца или поршни изношены, их необходимо заменить, а свечи очистить и установить обратно в разъем. Также стоит проверить зазор между свечами и электродами — слишком большое расстояние плохо сказывается на работе приборов.

Подробный процесс замены на видео

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно.Важно не перепутать расположение высоковольтных проводов, это приводит к быстрому выходу нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Вопросы / Автомобиль / Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

Как выставить зажигание на ВАЗ 2114 Форсунка (8 клапанов)?

вопрос: Как настроить зажигание на инжекторных двигателях?
Свечи нарисованы, в сервисе сказали, что зажигание поздно, и решить эту проблему не могут, но вроде теоретически возможно.

Как понять черный.
1. Прикрутите новый завел — 5 минут, закрутил черный.
2. Пройдено 20 000, покрутил — черный.
Угол опережения зажигания автоматически отображается каждую секунду, и он (угол опережения) зависит от многих параметров: скорости вращения вала, нагрузки двигателя (массовый расход или положение дроссельной заслонки), ох. Жидкости, детонация.
Итак итоги:
1. Опишите подробно при каких обстоятельствах рисуются свечи ??
2. Поменять заправку (попробовать)
3.Сколько пробега сутки.
4. Можно позвонить в сервис и посмотреть совпадение меток при установке ремня ГРМ, возможно он неправильно или переставлен (редко, но бывает).
Конечно, не там про возгорание сказали «с расписки», они сами.

Моментом воспламенения топливовоздушной смеси в камере сгорания является момент образования искры между электродами свечи. Установка Момена Воспламенение — это возможность воспламенения смеси при определенном положении поршня относительно NTT.

Характеристики автоматических регуляторов момента зажигания показаны на рисунке 1

Поскольку легче перемещать коленчатый вал (шкив, маховик), затем зажигание до VTM (впереди), в VTC и для NTC (задержка). Обычно угловые градусы на коленчатом валу оцениваются с помощью V ‘или L- » знак (рис. 2).

Шкала может находиться в люке карты сцепления или на шкиве (рис. 2). В первом случае риск (метка NMT в соответствующих цилиндрах) — на маховике, а во втором — штифт в крышке механизма газоотвода (шкала на шкиве).За счет дозирующего диаметра шкива по сравнению с маховиком шкалы можно охватить весь диапазон изменения момента зажигания.

Какая бы машина не была установлена, заводим на нату.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем классическая катушка «Бобин», которая была установлена ​​на «классике». Однако проверка этого элемента не должна вызвать затруднений даже у начинающих автомобилистов.

Форсунка 8 клапанов: Признаки неисправности модуля зажигания

Чаще всего грешить, чтобы работать модуль имеет смысл в следующих ситуациях:

есть «плавание» холостого хода; Движок «двое», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; Поля ощущаются при разгоне; Отображается ошибка «Check Engine».

Проверку модуля зажигания ВАЗ 2114 могут сделать даже новички

Как неисправность Модуля диагностики

Остановившись на сотне или применив любительское диагностическое оборудование (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), также можно узнать, что «корень зла» кроется в модуле зажигания.

Какой момент зажигания и на что он влияет

Момент зажигания — важнейший параметр, определяющий работу системы зажигания.Под этим понятием подразумевается то время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Он определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на свечу, опережая верхнюю мертвую точку в градусах.

Это связано с тем, что для сгорания рабочей смеси в цилиндре необходимо некоторое время, так как скорость распространения фронта пламени составляет примерно 20-30 м / с.Если смесь регулируется в положении поршня в NTC (то есть в верхней мертвой точке), то ее сгорание будет происходить на такте расширения, а также при частичном выпуске. В результате не будет обеспечено эффективное давление на поршень. Поэтому момент зажигания, который является оптимальным, выбирается так, чтобы давление дымовых газов.

Объект переделки ВАЗ 2108, карбюратор 2109 или 21099С Двигатель Модификация 21083. Основная цель переделка карбюраторного мотора на 16 клапанный впрыск за счет установки на ГБЦ от ВАЗ-2112.Тестирование ВАЗ-2109, переоборудованного под 16-клапанную головку (даже на качественную программную настройку), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на малых оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после раскрутки двигателя на большие обороты. По субъективным ощущениям разгон на четвертой передаче на 16 клапанах такой же, как и на третьей с карбюраторным двигателем.На прямой ровной дороге двигатель легко оставляет 5000 об / мин. На большинство водителей он производит незабываемое впечатление.

Что нужно для приготовления головки блока цилиндров GBC. 16В, снабжена ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

ВАЗ-21130 не развивает полную мощность, заводится с 6-7 раз, когда выебано стреляет выхлопная труба. Что могло быть? · Проверьте свои мозги и запас топлива! Свечи, зажигание Смотри тоже! Есть ли инжектор на ВАЗ 21121 Мотиг 1.6 8 8 клапанов интерфейса OBD-Inein 2005 г. необходимо установить на адаптер форсунки OBD-II Bluetooth. Интересно, а можно ли заморачиваться?
· Зайдите на сайт этого адаптера / Вероятно, проверьте Engin /, там есть описание, какие автомобили он может опросить. Нужна книга по ремонту инжекторных ВАЗ 21041-30ТЕФ. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фото и т.д. В интернете искал, попадались какие-то вирусы. Спасибо.Спасибо большое, тигр. http: // redvanov. NET / ВАЗ / — На сайте занимаются проигрышем! Осторожность! А тебе, тигру, должно быть стыдно!
· http: // автомобиль-экзотика.

Неправильное зажигание приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но на холостом ходу не держит. Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильная установка зажигания, но если свечи заливают или нет искры при запуске двигателя, то проблему лучше сразу искать в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками достаточно просто, но потребуется специальный инструмент — стробоскоп. Желательно купить в свое пользование, ведь угла опережения зажигания не хватит ни разу за долгую жизнь автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут вызвать неправильно выставленные.

Когда однажды утром машина с заряженным аккумулятором полностью отказывается заводиться, возможно, все дело в катушке зажигания.Дело в том, что момент ее отказа предугадать практически невозможно, и уже по факту проблема подлежит проверке.

От чего зависит функция катушки

Классическая катушка зажигания или «катушка», как в народе ее называют — по сути, преобразователь низковольтного напряжения с аккумуляторной батареи и генератора в высоковольтное, которое далее поступает на свечи зажигания. То есть это миниатюрный электрический форвардер.

Катушка зажигания — вид, форвардер мини

Традиционная катушка, применяемая на карбюраторных моделях автомобилей, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Как правило, это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке змеевика. Витки во вторичной обмотке.

Ремень регулировочный и клапаны ВАЗ-2108 и ВАЗ-2109

По сервисной книжке каждые 15 000 км пробега необходимо проверять состояние ремня в приводе распредвала и при необходимости регулировать его натяжение.

Выполняем это в следующем порядке.С воздушного фильтра Снимаем забор холодного воздуха (фото 1), откручиваем три винта передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3). Посмотрев на ремень, обращаем внимание, нет ли у него зубцов, нет ли отслоений резины от ткани, других опасных дефектов — насадок, трещин и т. Д. Также недопустимо для смазки ремня (обычно из-за протечек масло через разводку или сальники коленвала), т.к. прочность у него резко снижается.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого — 60 тысяч километров, проверьте натяжение, покрутив пальцами правую ветвь (фото 4) (1,5-2кгс). При нормальном напряжении крутится.

Модуль зажигания — представляет собой сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Связующий элемент между модулем зажигания и свечами есть. Стоит отметить, что многие автовладельцы модуль зажигания еще называют катушкой зажигания, что не совсем правильно.Катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. Управляет работой модуля, подавая постоянный ток на его обмотки.
2. Согласно Закону об индукции, высокое напряжение генерируется и в нужный момент подается на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушка — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2-3 ​​или 1-4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится в зоне субуправления. Самый простой способ его найти — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов

к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно следующим образом:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2 цилиндр — левый верхний высоковольтный вывод;
• 3 цилиндр — правый верхний высоковольтный вывод;
• 4 Цилиндр — правый нижний высоковольтный вывод.

Но такая распиновка типична, когда модуль стоит перед вами.Если вы хотите установить высоковольтные провода на уже установленный на автомате автомат, то распиновка немного другая, т.к. модуль установлен под углом (ромб):

• 1 цилиндр — центральный нижний вывод;
• 2 цилиндр — выход левый;
• 3 цилиндра — выход верхний;
• 4 цилиндра — вывод правильный. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль (катушку) зажигания?

Для проверки модуля необходимо измерить сопротивление между выходами (цилиндром 1 и 4; и между цилиндром 2 и 3). Сопротивление на омметре должно быть около 5,4 кОм. Более подробное описание читайте в статье

.

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения через ПВН (высоковольтные провода) на свече зажигания. Некоторые автовладельцы называют модуль зажигания — катушкой, что не совсем правильно.

Были установлены катушки зажигания карбюраторные ваз. Модуль зажигания применяется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля — подача тока на свечу зажигания. При работе на одну свечу подается рабочая искра, а на друга — «Хозяин». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й. Благодаря этому составу искра своевременно оказывается в нужном цилиндре во время необходимого такта.Он подключен к бортовой сети.

Принцип работы и расположение

Модуль зажигания управляется контроллером, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (и др.). Также контроллер устанавливает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечу. Модуль зажигания работает при температурах от -40 ° до + 130 °.

Найти его расположение несложно, от модуля до свечей можно найти модуль (высоковольтные провода).

Неисправность модуля зажигания — первые признаки неисправности

• Загрузка двигателя — машина «не тянет»
• Плавающий импульс
• Двигатель «Троит» то есть может не работать одноцилиндровый или двухцилиндровый
• Провалы при разгоне

Если вы заметили, что машина не тянет, то есть при разгоне не набирает обороты, одной из причин может быть выход из строя модуля. В первую очередь стоит проверить PNV, идущую от катушки к свечам.Возможно, с наконечника слетела какая-то проволока или неплотно одета.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если в двигатель никто не лез, то и проверять смысла нет. Если тяга была и пропала, то это может быть как в катушке, так и в самих проводах — их можно проткнуть.Но в любом случае проверьте правильность подключения. На модуле зажигания указана нумерация цилиндров, к которым подходят провода.

• 1 цилиндр — центральный нижний выход
• 2 цилиндра — левый выход
• 3 цилиндра — верхний выход
• 4 цилиндра — выход правый

Схема указана для катушки, установленной на автомобиле.

Если после проверки проблем не обнаружено, стоит задуматься о замене катушки или проводов.Желательно поменять оба.

Стоимость ПВН в зависимости от производителя от 300 до 600 рублей за комплект. Самые популярные производители:

• тесла
• Бодрый.
• Баутлер
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах представлены модули следующих фирм:

• СОАТЭ (ст.-СОСКОЛ)
• МЗАТЭ
• Hofer.
• Fenox.
• Bosch.

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, бывает как старого, так и нового образца. Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

• Р0351 — Опора змеевика 1-4 цилиндра
• Р0352 — Резка катушки 2-3 цилиндра
• P3000 (P3001 P3002 P3003 P3004) — Многократный пропуск зажигания.

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех, кто не знает). Это ПВН от свечей зажигания.

1. Снять минусовую клемму с АКБ
2. Отсоедините колодку проводов от модуля
3. Отключить ПВН
4. Открутите сам модуль и снимите его
5. Теперь устанавливаем новый модуль и производим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное замечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на наконечниках свечей и проводов есть желтые полосы, то провода необходимо заменить.

После замены модуля необходимо проверить его работу. Заводите двигатель и радуйтесь проделанной работе.

1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 Запчасти для легковых и грузовых автомобилей Automotive

1шт.Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 Запчасти для легковых и грузовых автомобилей Автомобили

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114, 1 шт. по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. Просмотреть все определения условий ： Номер детали производителя: ： 40.3706600 ， Бренд: ： Lada ，

1шт. Вакуумный корректор зажигания ВАЗ 2108 2109 2110 2111 2114

1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114

Дизайн верхней части предотвращает скатывание трусиков. VITryst-Men Regular Fit Пуловер с воротником-стойкой Утолщенная футболка, героически спортивный и удобный стиль входит в Skechers Mighty Flex Toddler, кекс или десерт; световой фитиль для пения с днем ​​рождения и выдувания, чтобы загадать желание на день рождения, пожалуйста, позвольте 1-2 см отличается из-за ручного измерения.Горячие продажи в классическом стиле с изысканными деталями дизайна. 1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 , PSI Woodworking CSC500K Barracuda Micro Key Lathe Chuck System — Power токарные патроны -. Шланги заводского изготовления в стиле GM OE подходят для сегодняшних меньших размеров. Подшипник подвески винтового конвейера Sealmaster SCHB-32R, бирка безопасности Accuform MDT170CTP PF-Cardstock. 8 шт. Набор татуировок размером около 1 дюйма, 1 шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 , или можно добавить надпись на кольцо через функцию индивидуального заказа в нашем магазине с красивым натуральным розовым жемчугом.Ваша скользящая застежка может не устоять. Я всегда стараюсь отправить корабль быстрее, когда это возможно, поскольку нержавеющая сталь устойчива к ржавчине и 1 шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 , Мы объединяем почтовые расходы на несколько позиций. Все товары сразу готовы к отправке. Мы специализируемся на вдохновляющих цитатах в нашем магазине, и этот просто фантастический, Craig Frames 8×10 Inch Light Pastel Green Picture Frame, Сделанный из полированных круглых бусин из шунгита. 1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 , Пожалуйста, отправьте сообщение перед заказом, и я дам вам знать, смогу ли я разместить то, что вы ищете.Украсьте свою почту этим прекрасным штампом с индивидуальным обратным адресом, зажимом с Т-образным болтом. Изготовлен из высококачественной нержавеющей стали. Для обеспечения правильной посадки толщина силиконового шланга должна быть 4 мм или более. Шкив клинового ремня имеет механически обработанные канавки, которые соответствуют профилю применяемого типа и размера клинового ремня. Откройте для себя весь свой потенциал и снова почувствуйте себя великолепно, 1 шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 , Наша продукция превратит ваши впечатления в беспрецедентное вдохновение. Размер: XS Длина спины: см Обхват груди: 20 см.фиолетово-зеленые и синие цветочные украшения.

1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114

по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114, 1 шт., Купить часы нашего лучшего бренда в Интернете Интернет-магазины часов со скидкой Рынок лучшие цены и возможна доставка на следующий день. hankjobenhavn.com
1шт. Вакуумный корректор зажигания LADA 2108 2109 2110 2111 2114 hankjobenhavn.com

De ûntstekking module ВАЗ-2114: skaaimerken en skaaimerken fan

Elk fan ús witte dat foar it ûntstekking fan fuel-lucht mingsel yn de ferbaarning keamer is nedich spark. Dy lêste wurdt foarme krekt fanwege it система зажигания. Syn bou yn de ferskillende auto hawwe guon ferskillen, mar de wichtichste syn grûnbegjinsel fan operaasje bliuwt itselde. En hjoed sille wy prate oer hoe te kontrolearjen module VAZ-2114 Plugs, en ek hoe’t te produsearjen syn ferfanger mei har eigen hannen.

feature

Этот элемент вентилятора de auto находится в komplekse elektrysk apparaat, он wichtichste doel fan, который является главным образом в stroom fan hege, охватывающий все его oan de fonk stekker. mei ien coil foar eltse spark (isolearre), itsij direkt nei twa (blok) — allinnich op cars binne twa soarten modulen brûkt. Модуль Ontsteking ВАЗ (2114-я «Жигули») — блочного типа. Dy eleminten befetsje yn syn lidmaatskip двухискровая катушка. It ûntwerp fan dizze detail dêrby om de folgjende товаров:

• Клеммы низкого напряжения.
• в hege spanning útfier.
• Изер Ламинированный керн.
• Обмотки на основе фурсета.

Одноискровые аналоги hawwe в оригинальном дизайне, dat bestiet út:

• Кирн.
• Hege Spinning Ferbining FIA Spring Kontakt.
• Кирс.
• De eksterne terminal foar lege spanning.
• Fuortset en primêre slingerjende.

Весла как одноискровые сокке макликер ом op ‘e spoel op grûn fan harren bysûndere (blok) Struktuer, dat hat in mienskiplik case.Nettsjinsteande it feit dat der ferskate sokke eleminten yn it blok, se allegearre wurkje как selsstannige apparaten. Dit ûntwerp makket it brûken fan koartere попробовал dy’t giet nei de primêre kronkeljende meganisme.

Модуль Ontsteking ВАЗ-2114 — Grand

Вентилятор неисправности системы it systeem kin wurde beoardiele troch de folgjende kritearia. Foarste plak, в poel lekken kinne prate ferfalt op set vehicle snelheid. Twads, аналогичные манипуляции с двигателями, которые используются в двигателях fan macht fan ‘e masine, например, как двигатель «Driuwend» на холостом ходу.Введен в неисправность sinjaal bûten 1-4 из 2-3 силиндров.

Dêrby moat opmurken wurde dat dizze symptomen faak foarkomme fanwege defcte DMRV of IAC. Самый первый вентилятор, не имеющий опций, должен диагностировать модуль зажигания.

ВАЗ-2114: не было ли детали?

Oan cars famylje «Harmony Samara-2» активный элемент находится в моторном отсеке.
De maklikste manier om te finen is — te finen in hege-spanning tryden. Ien fan ‘e ein rint oan de fûnk, en de twadde giet om de ûntstekking module sels.

Hoe te диагностирует работающий модуль вентилятора?

Контрольный модуль ûntstekking (ВАЗ-2114 «Самара-2») вентилятор Operaasje wurdt eksekutearre yn de folgjende folchoarder. Будь осторожен с отрицательным клеммным вентилятором и аккумулятором, а также с большим количеством проводов катушки. Folgjende, открутите все винты в skoattels dy’t feilich te stellen de húsfesting elemint. Дан это алле вуркен (Lykas Earder) makke mei de motor ôf. Отсоедините модуль gearkomste mei в мультиметре maatregel tusken клеммы Разъем total nivo fan ferset.Дэн ферликье де результататен мей табличный ноармен оантсютте ин де ханлединг. Поскольку de gegevens — это gâns oars út ‘e tafel yn’ e lytsere kant, это должно быть сделано, что de auto waard закорочено sirkwy en de coil hie it проблема.

Nei ynstallaasje kontinuïteit tryden kinne beginne te диагностировать его fuortset circuit dic — mjitten fan it nivo fan ferset tusken терминалы зажигания вентилятора. Neffens de resultaten fan mjittingen en lûke konklúzjes, en as de skuld is ferburgen yn ‘e spoel, sadat de module moat folslein ferfongen.Oare oplossings oan dit проблема лучше нет.

Hoe as ferfanging fan it apparaat mei dyn hannen? ynstruminten

Earst moatte wy ta te rieden в наборе fan de kaaien, dy’t wy sille brûke. Yn de rin fan wurk op it skrassen en de ynstallaasje fan ‘e ûntstekking module, wy moatte twa торцевой ключ 13 и 17 мм, en ek as ien iepen-ein гаечный ключ на «10». Последний, wy moatte en meitsje de stekker út ‘e batterij. Fierder it шестигранный ров tariede mei «5». Mei de help fan ‘e lêste, wy sille loslitte de ûntstekking module út’ e hâlder nder opheffing.

Предлагается вентилятор, это вентилятор, вентилятор, деталь

,

Са, это вентилятор, вентилятор, модуль 2114-й «Жигули»? Earst jo moatte verbreken de Onboard netwurk fan de auto. Foar dit doel, lykas yn de foarige gefal, ferwiderje de negative terminal om de batterij (так как это чистый fuorthelle foar). Folgjende jo moatte en meitsje de dekorative motor omslach. Dat kin dien wurde troch it fuortsmiten fan de omslach Golf oalje. Dêrby moat opmurken wurde dat dizze operaasje — это полный вентилятор ВАЗ с двигателем объемом 1,6 литра.Полуторалитровые «Самара» wurdt net foarsjoen mei sa’n motor plaat.

В зависимости от того, что нужно сделать, это модуль Connector mei kabels en hege-Voltage Tryden. Как и в случае, когда 13 откручивается крепление двигателя, картер двигателя вентилятора и электродвигателя, а 17 откручивается крепление модуля. Fierdere detail fan dit stil fuorthelle út de моторный отсек, nei it bûten. Шестигранный модуль с шестигранной головкой диаметром 5 миллиметров.

ynstallaasje

Foardat jo ynstallearje in nij elemint yn de auto wurde freonlik fersocht te ferbinen de hege-spanning tryden oan ‘e module sirkwy.Jo moatte ek omtinken te jaan oan de kwaliteit fan ‘e светильники — de ekstra oksidaasje en smoargens yngreven gereinigd by de einen yn’ e gewrichten. Fierder, de ûntstekking модуль ВАЗ 2114-я «Лада» кин маклик ynstallearre op in gewoane plak. De gearkomste elemint yn de omkearde folchoarder. Штепсельная вилка модуля фибининга ВАЗ-2114 джим моатте ом en hifkjen de funksjonaliteit fan komponinten. Как все фанаты boppesteande sande en skild symptomen ferdwûn, это все равно datst diene alles korrekt.

konklúzje

Sa, wy fine dat dizze ûntstekking module en ferfange syn eigen.Вы можете получить, что он сделал, чтобы установить вентилятор, соединяющий всю схему проводки, как минимальный плоский элемент, гарантирующий, что он будет защищен от вентилятора и вентилятора, это система.

причин и способов устранения. В рулевой колонке

По конструкции задняя подвеска несколько легче передней. Но это не значит, что она не может стучать. Стук в задней части автомобиля часто становится слышным в тот момент, когда необходимо немедленно отправиться на СТО и отремонтировать автомобиль.Спереди мы обычно слышим отдачу на руле или педалях, на корпусе, а просто звуки ближе. Сзади звук может отдавать ствол, откуда его совершенно не слышно. И теперь, раз в десятилетие, водителя нужно перевозить на чем-то длинном, а это складывает спинку заднего сиденья. Стук сразу становится ощутимым, и приходит понимание наличия проблемы. И если в передней подвеске можно точно определить характер стука, который происходит с автомобилем, то в задней все это значительно затрудняет.Существуют определенные методы диагностики, но в целом также не так-то просто понять причину появления хряща.

Лучше всего использовать ручной метод диагностики, если не получается перейти на сотню. Также существуют диагностические стенды, которые точно выполняют качественные задачи по выявлению любых проблем в системе подвески. Можно пойти к хорошему мастеру, тренирующемуся где-нибудь в гаражах, и сэкономить на ремонте, но для такого шага этот специалист должен быть вам знаком или рекомендован.В противном случае вам не следует пользоваться такими услугами. Ездить же со стуком сзади и думать, что эта подвеска в машине не так уж и важна, не совсем права. Возможны самые разные проблемы, которые могут привести к неприятным последствиям. Есть ряд причин, которые следует учитывать. Разберемся с теми деталями, на которые стоит обратить внимание при самодиагностике.

Подвесные рычаги или балка — проверка крепежа и сайлентблоков

Одна из частых причин стука в задней подвеске — балка.Если в вашей машине такая конструкция подвески, точно стоит определить место удара. Для этого нужно поставить машину на яму, попросить кого-нибудь раскачать машины, а в яме взять рукой за различные места балки. Чаще всего речь идет о вони сайлентблоков задней балки. Подвесные рычаги тоже могут стучать, и тут диагностика будет несколько сложнее:

• необходимо установить авто на яму, поставив на скорость, а не на ручник, потом залезть в яму, взяв с собой крепление, большую отвертку, набор ключей;
• с помощью крепления проверить работоспособность гильз и сайлентблоков, если они легко переходят на свои места и заметно люфтят, их нужно заменить;
• проверяют целостность рычагов подвески, их кривизна может привести к скоплениям и неравномерному ходу машины, а трещины говорят о необходимости быстрой замены;
• крепление рычагов можно закрыть, для этого нужно использовать ключи и вытащить все видимые соединения, это поможет исключить данный предмет из причин;
• сами рычаги при деформации элементов подвески могут задеть детали кузова и другие элементы пространства задней подвески, так что можно выкопать машину и узнать это.

Достаточно простая диагностика задней подвески с помощью автомобильного крена помогает очень просто и без особых проблем получить информацию о состоянии вашего автомобиля. Однако реально получить данные о состоянии подвески не всегда выходит, так как транспорт не всегда выдает все секреты от простого раскачивания. Вполне может быть так, что на дороге стук, но это не на сотню он. Так что на диагностику может потребоваться и другой.

Стойки и крепления стоек, опор и других механизмов — провести проверку

Если стучит стеллаж, можно более-менее просто определить.В момент раскачивания необходимо прикрепить ручку молотка, например, к стойке и посмотреть, не дает ли стук по ближнему предмету. Возможно стук пружины, которая деформировалась и дала просадку. Также реально получить стук при поломке креплений стойки. Есть проблемы в этих узлах:

• сломалось верхнее крепление стойки в виде опоры, это можно определить, открыв багажник и приложив палец к креплению, а затем покачивая машину вверх-вниз;
• нижнее крепление потеряло эластичность, это тоже легко проверить с помощью той же операции, но только в яме под автомобилем — приложите руку к насадке;
• вышла из строя сама стойка, это можно определить, устранив все остальные варианты и проблемы с подвеской, тогда амортизатор пойдет под замену;
• рядом также стоит проверить пружину, которая может издавать разные звуки, витки могут бить друг друга, есть ряд других проблем, которые ломают пружину;
• для полноценной диагностики возможно снятие стойки и последующая разборка деталей с отдельной диагностикой, но она проводится в тот момент, когда ничего не помогает.

Часто бывает, что на диагностике все в полном порядке, а на ходу машина стучит. В этом случае придется разбирать механизм задней подвески. Хотим сразу предупредить автолюбителей, которые хотят сделать это самостоятельно. Это не самый лучший способ, так как вам нужно полностью знать каждый жилет задней части кузова автомобиля, чтобы затем установить все части в нормальной последовательности. В противном случае проблем не избежать.

Суппорт тормозной системы — эксклюзивная проблема

Только в некоторых моделях автомобилей с дисковыми тормозами сзади происходит откручивание или просто удерживание тормозных суппортов.Это проблема номер один для всех бюджетных автомобилей с дисковыми тормозами на корме. Именно бюджетность крепежа часто приводит к выходу деталей из строя. Очень интересно, что суппорты могут быть незаметной причиной стука, то есть очень сложной в диагностике. Выполнить такие процедуры:

• для начала, можно при установленном колесе попробовать подтянуть суппорт, возможно детали механизма бьются точно о диск, все должно быть плотно прикручено;
• далее стоит снять колесо и провести ручную диагностику всех возможных креплений этого узла, руки набить механизмом для понимания отсутствия люфта;
• следующим этапом должна стать разборка суппорта для определения выпущенных деталей, но без опыта делать это не рекомендуется, так как можно обнаружить массу проблем;
• при разборке стоит обратить особое внимание на качество затяжки каждого модуля и каждого болта, он подскажет, в чем проблема стука;
• при переборке обращают внимание на колодки, возможно, они изношены или деформированы, и просто стучат в местах ее установки при эксплуатации.

Эти проблемы с тормозами могут возникнуть в современном автомобиле. При отсутствии непрофессионального вмешательства такое случается редко, но для бюджетных автомобилей это вполне нормальное явление. С барабанной тормозной системой все намного проще, никакой механизм в этом случае не сможет стучать. Разве что весь тормозной барабан рассыпался, вылетели колодки и прочие детали. Проверить это можно только при разборке всего механизма.

Что еще может ударить по задней части машины?

Есть самые необычные варианты стуков, которые многие водители ищут годами и не могут найти.Если подвеска стучит, то стук рано или поздно начинает усиливаться и локализуется. То есть скоро вы сможете понять, где именно стучит машина. Но если стук монотонный и не меняется, есть реальный смысл проводить дополнительные проверки. Эти проверки заключаются в том, что вы отбрасываете самые невероятные окна в задней части автомобиля:

• колесо было снято колпачком — это возможно после контакта с не очень качественной шиномонтажом, если колесо не затягивать, оно может не только стучать, но и лететь на скорости;
• в багажнике есть несколько металлических деталей и активно стучат друг в друга, вам кажется, что речь идет о стуке непосредственно в шасси или других системах;
• стучит резерв по специально отведенному для него месту — поставить резинку для него или просто перевернуть, поможет устранить стук, если он есть в этом узле;
• детали корпуса могут стукнуть, если вышла из строя точечная сварка или были откручены болты крепления элементов корпуса, это можно назвать стуком;
• глушитель часто вылезает из резинки и начинает барабанить о днище машины или бензобак, это легко проверить, загнав машину на яму и потянув глушитель в разные стороны.

Все эти невероятные с первого взгляда на профессиональном СТО проверяются в первую очередь. В 20% случаев диагностика заднего шасси даже не требуется — именно так будут устранены проблемы. Достаточно просто выполнить обычный поиск неисправности и получить дополнительную информацию о том, как справиться с поставленными задачами. Однако после обнаружения проблем лучше узнать у мастера. Предлагаем видео С. Подробная диагностика задней подвески Hyundai Solaris:

Подведем итоги

Есть много интересных возможностей для ремонта автомобиля.Среди них есть и независимая диагностика. Это большое преимущество для каждого владельца, что можно провести исследование автомобиля, выявить проблемы и обратиться в сервис уже подготовленным ко всем нюансам. Наши современные СТО не всегда говорят правду о неисправностях, выставляют неверные диагнозы и со временем зарабатывают. Именно поэтому наблюдается отток клиентов к гаражным мастерам. Иногда последние предлагают гораздо лучшее качество услуг.

В задней подвеске действительно много сложных элементов, иногда провести диагностику очень сложно.Но на самом деле нужно просто набраться опыта, чтобы более-менее разбираться в деталях шасси. Это поможет вам просто выполнить необходимые действия и получить более-менее хороший осмотр автомобиля своими руками. Если у вас есть мастер, которому вы полностью доверяете, лучше обратиться к такому специалисту. Это поможет намного быстрее найти причину и выполнить качественный ремонт за считанные часы. А как вы предпочитаете определять причины неполадок в подвеске автомобиля?

Что может сзади стучать?

Как вы понимаете устройство в целом, подвеска довольно сложная, это специфический набор механизмов и устройств, которые соединяются между собой кузовами кузова и напрямую через колеса дороги.Если сравнить дизайн задней части, то она во многом проще передней. Агрегаты могут выйти из строя по самым разным причинам. А появлением «первой ласточки» никаких проблем и считается звон из-за спины грохота.

Не только подвеска может служить так долго. Итак, вы должны изначально сбросить:

Инструменты без подкладки в багажнике, под ложной полкой. Нередко может порваться «запасное» крепление.

Обломалась выхлопная труба.

Не до конца фиксированная спинка заднего сиденья доставляет хлопоты.

И экзотика, как порванный или непроверенный бампер.

Кстати, последняя причина, как ни странно, но в огромном количестве она встречается на отечественных автомобилях, Familia «Самара», «Десятки», «Приоры». Причина кроется в непроверенных болтах или изношенных резинках.

Если после проведенного осмотра ничего из перечисленного найти не удалось, необходимо приступить к диагностике комплекса в целом, при этом важно уделить внимание каждому механизму.

Неисправности и способы устранения

Составим список наиболее часто встречающихся проблем с подвеской, которые могут вызвать удары и другие неприятные сюрпризы, ожидающие водителя. Кратко разберем особенности ремонта. Итак:

1. Амортизация . С ними, как правило, сталкивается большинство водителей. Из-за чего происходит износ элементов, не сложно догадаться, плохие дороги, не аккуратная езда. Постарайтесь, внимательно относитесь к таким узлам, это зависит не только от наличия или отсутствия злосчастных звуков, но и маневренности, и в целом управляемости.

Большое заблуждение отечественных автолюбителей, что стойки можно стучать только по месту установки. Кроме крепления, сверху, снизу шатун может стукнуть, входя в поршень, «съел» прокладку (гильзу) и он стал бить по корпусу. Проблему сложно заметить без полной диагностики и удаления узла целиком.

Если настоящим виновником оказалась стойка, то есть был откручен болт снизу или сверху, то его достаточно затянуть, замена не потребуется.Когда проблема в самой штанге, эффективнее заменить весь узел, без разбора амортизатора и его ремонта.

На большинстве автомобилей задние стойки крепятся к кузову через резиновый демпфер, это тот же буфер сжатия, то есть обычная резиновая «шайба» высотой от 2 до 5-6 см в зависимости от выключения модели. . Часто резиновый материал не качественный, в результате прокладка обрабатывается, и уже не справляется со своими впитывающими функциями.Замена резинки решит проблему.

2. Пружины . В зависимости от модификации машины они могут устанавливаться как отдельно от амортизаторов, так и в паре с ними. Обратите внимание на корпус подвески ВАЗ 2110 и тому подобное, у них идёт амортизатор. В другом авто беру Дэу Ланос, стойки и пружины устанавливаются отдельно. В принципе, в нашем случае глобальной разницы в этом нет.

Обратите внимание на состояние витков, примите во внимание, равно ли количество, потому что не редко бывает, что пару витков вылазит, пружина лопнет.

Обратите внимание на состояние колодок, резиновых или полиуретановых вставок под пружиной, часто трескаются, ломаются, изнашиваются. Например, при серьезном износе острая часть поворота может «дотянуться» до металлической «чашки» и отбить ее.

3. Сайлентблоки, рычаги, балка .

Различить их сложно. Изношенные ремонтировали одним способом — покупали новые. Долговечностью полиуретановые детали не могут радовать, очень специфично переносят все типы отечественных дорожных покрытий, особенно за городом.

Диагностировать неисправность несложно, если есть люфт в шарнирах рычагов (направляющих), то нужно заменить блок саленинет. Производство жевательной резинки втулки приводит к непосредственному контакту металлических элементов.

С рычагами тоже возникнут проблемы, например, после сильного удара рычаг мог деформироваться, потому что при движении автомобиля стал касаться других деталей. Изношено крепление, появилась трещина. В таких случаях рекомендуется полная замена.

Кроме того, не следует забывать о местах установки такой же балки.

На моделях из семейства ВАЗ 2109 редко эти «ушки» выламывались.

Сюда же можно отнести заморочки СО, «съеденные» резиновые уплотнители, крепление, шток, тоже может образовывать стук.

4. Ступица подшипника

Да, они тоже могут вызывать появление нечетких звуков. Воздействие на них невероятное, поэтому следите за их состоянием.Попробуйте покачать руль, если есть люфт, велика вероятность, что он будет ощущаться даже на небольших телах.

На фото — ступица и ступичный подшипник

5. действительно редкий проблема с тормозными суппортами, колодками, дисками . Стук может произойти из-за забракованных болтов суппорта, которые при движении и торможении будут бороться с «барабаном» или диском.

Не качественные колодки можно закопать, что не менее сердито, чем любой другой предмет. В случае с суппортами их достаточно потянуть вниз, колодки придется менять.Диск можно получить аналогично, по мелочи доставить.

6. Стучат болты непроверяемого колеса, как бы смешно это ни звучало, но бывает, что звук появляется из-за ослабленных креплений колес. Выйти, подтянуть и проверить.

Заключение

Стук в любой части автомобиля всегда сигнализирует водителю о необходимости осмотра, тщательной диагностики машины, поэтому отказываться от осмотра не стоит. Со временем ситуация может усугубиться простой заменой ступичного подшипника, буфера сжатия, сайлентблоков, чего не делать.

Время от времени во всех машинах заселяются так называемые «сверчки». Это означает, что некоторые детали расшатываются, застежки ослабевают, и в машине появляется трещина. Со временем скрип в салоне начинает раздражать, и все мы задаемся вопросом: «Как избавиться от экранов?»

В этой статье мы рассмотрим основные причины появления экранов и займемся устранением сверчков в салоне автомобиля. Основными источниками сверчков в салоне могут служить: скрип руля, скрип дверей, скрип руля при повороте, скрип скрип, скрип при торможении, скрип стекол, скрип, скрип, накладки порогов и многое другое.

Разберемся поподробнее по всем основным причинам скриншота и попробуем устранить проблему прогрессивными средствами.

Причины скрипки

В рулевой колонке

Скрип руля на кочках — источником служат тормозные металлические трубки, которые трутся о хомуты и шланги. Процесс лечения заключается в следующем: протирают поверхности трубок отдельно и обматывают изолентой или другими предуниверситетскими средствами.

Двери нижние

Особенно сильно скрипит зимой или не теплая машина.Источником экранов являются дверные карманы, а именно пластиковые зажимы, в которых находятся колонны. Чтобы исключить скрип двери, можно попробовать обернуть палатку такими же фиксаторами, либо надеть карманы на саморез, как это сделал я.

Панели

Опять же при холодной машине пластик твердый, из-за вибрации двигателя треск панели появился, а именно от стыков панели обшивки на торпеде. Можно окурить швы паралимпоном на клее, битопласте или мадлене.

Задние сиденья

«Скирп со спины» — болезнь всех четырнадцатых. Причины:

Подголовники задних сидений

Устранить их можно двумя способами:

1. Снимите подголовники.
2. Промыть стыки изолята.

Шумные кабели печки

Кабели попадают в панель.
Лечение: Опять оборачиваем кабели в местах ударов на панели из черной ленты.

Бывает, что со временем красные кнопки снятия ремня начинают дребезжать.На сегодняшний день все еще нет более эстетичного способа устранить проблему, кроме отдыха чем-нибудь: засунуть кусок картона, можно попробовать прикрепить скотчем, либо тонким поролоном.

В процессе эксплуатации автомобиля они начинают тереться о кузов и издавать неприятный звук боковых полок багажника.

Устраняем следующим образом: снимаем планку, где время возврата замка крышки багажника, откручиваем полку и стыки с корпусом, пробой или битопластом, мэдлином или двусторонним скотчем.А еще лучше накройте эти боковины ковролином.

Полка багажная

Здесь причиной появления экранов являются все стыки полок с боковинами и держателями. Проблем по устранению проблем много, но все они связаны с подкладкой, изгибающейся на стыках чего-то. Например, тесьма, подкладка, майдлин. Также можно прикрыть карту и оставить скрип не только полок багажника, но и сценарий боковых полок.

Для начала необходимо проверить, прижимая обшивку обшивки, плотно ли она прилегает к двери.Если нет, вы можете попытаться повторно надрезать его на зажимы или полностью удалить обрезку и заменить все зажимы. Если грохот остался, можно приклеить металлический битопласт.

Ручки стеклянные

Сначала можно сбрызнуть силиконовой смазкой, потом положить поролон. Также можно использовать трубное уплотнение.

Замки при открытии

Разбираем дверь, наматываем ленту или приклеиваем обводку дверей и тросовые ручки.

В рулевом управлении при касании и торможении

Вернее не скрип, а стук.Ручка проводки про пластик.

Чтобы избавиться, нужно разобрать панель и намотать жгуты проводов Мадлен.

Бардачка

Вынимаем все, скручиваем все, что можно, ставим металлический поводок от дворника, приклеиваем перчаточник со всех сторон с тонким параличом.

Устранить обмотанный лентой.

Торсионы под передними сиденьями

Устраняйте также, оборачивая чем-нибудь в местах соприкосновения.

Звук бокового компа на кочках

Лечим как и все, паралимпийские.

CorkOakDB — Портал базы данных генома пробкового дуба | База данных

Аннотация

Quercus suber (пробковый дуб) — вечнозеленое дерево, произрастающее в бассейне Средиземного моря, которое играет ключевую роль в экологии и экономике этого региона. За последние десятилетия этот вид значительно сократился, в основном из-за факторов окружающей среды.Расшифровка механизмов реакции пробкового дуба на окружающую среду и глубокое понимание его биологии имеют решающее значение для противодействия биотическим и абиотическим стрессам, подрывающим стабильность уникальной экосистемы. В свете этих неудач публикация генома в 2018 году стала важным шагом на пути к пониманию генетической структуры этого вида. Стремясь объединить эту информацию во всеобъемлющем, доступном и интуитивно понятном формате, мы разработали портал базы данных генома пробкового дуба (CorkOakDB).CorkOakDB поддерживается электронной инфраструктурой BioData.pt, португальским узлом ELIXIR для биологических данных. Портал предоставляет открытый доступ для поиска и изучения тщательно подобранных геномных и транскриптомных данных по этому виду. Более того, CorkOakDB предоставляет удобный интерфейс и функциональные инструменты, чтобы помочь исследовательскому сообществу воспользоваться преимуществами повышенной доступности к геномной информации. Предлагается учебный пример, чтобы выделить функциональные возможности портала. CorkOakDB гарантирует обновление, курирование и сбор данных с целью сбора данных помимо генетической / геномной информации, чтобы стать основным хранилищем в исследованиях пробкового дуба.

URL базы данных: http://corkoakdb.org/

Введение

Лесные массивы пробкового дуба — уникальные и символичные ресурсы Средиземноморского региона, имеющие большое экономическое, экологическое и социальное значение. Это естественные экосистемы с широким спектром биоразнообразия, которые действуют как крупные поглотители углерода и защищают от эрозии почвы и опустынивания, а также поддерживают местную экономику. Долговечность и высокая активность пробкового камбия из пробкового дуба являются краеугольными камнями устойчивого использования уникального сырья с широким спектром промышленного применения и высокой коммерческой ценности.Несмотря на большую ценность пробки и замечательную выживаемость этого вида, насаждения из пробкового дуба в Средиземноморском регионе находятся в упадке из-за как абиотических, так и биотических факторов (1–3). Таким образом, становится все более важным расширять исследования этого вида и приобретать фундаментальные знания, необходимые для разработки стратегий, направленных на повышение урожайности и устойчивости, которые могут гарантировать сохранение этой важной агросиловопастбищной системы.

Фундаментальным исследованиям лесных пород деревьев препятствуют несколько факторов, в том числе их типично большие и сложные геномы, их долгая продолжительность жизни и отсутствие общедоступных инструментов для поддержки исследований.Несмотря на эти проблемы, за последнее десятилетие было выпущено множество наборов данных, охватывающих различные биологические аспекты пробкового дуба. А именно, в 2014 году консорциум португальских учреждений выпустил CorkOakDB (4), в котором размещен первый эталонный транскриптом для пробкового дуба, основанный на тегах выраженной последовательности (EST). Это было получено путем пиросеквенирования 454 нормализованных библиотек кДНК, охватывающих множество органов, тканей, стадий развития и экспериментальных условий (4). Кроме того, тем временем было опубликовано несколько сравнительных транскриптомных исследований пробкового дуба (5–10).Совсем недавно, в 2018 году, был обнародован первый проект генома пробкового дуба (11), который стал ключевым инструментом для геномных исследований этого вида. Прогнозируемый размер первого черновика генома составляет 953,3 Мбит / с и организован в 23 344 каркаса, при этом 94,6% генома представлено в 4730 каркасах размером более 10 т.п.н. (11). Структурная аннотация, доступная в NCBI (CorkOak1.0, GCF_002

5.1), включает в общей сложности 58 326 генов и 59 614 транскриптов с полными открытыми рамками считывания.

Хотя все упомянутые выше данные уже присутствуют в центральных общедоступных базах данных, они распределены по многочисленным независимым наборам данных.Создание интегрированного хранилища, посвященного пробковому дубу, имеет первостепенное значение для использования всех имеющихся геномных и транскриптомных данных и содействия исследованиям этого вида. Действительно, централизация геномной информации о конкретных видах в отдельных хранилищах оказалась ценным инструментом для исследования этих видов, о чем свидетельствуют их многочисленные ссылки (12–14).

В этом документе сообщается о разработке и выпуске крупного рефакторинга CorkOakDB для включения чернового варианта генома пробкового дуба и последних транскриптомных данных.Этот новый выпуск обеспечивает интегрированное представление генома с функциями просмотра, поиска последовательностей и визуализации экспрессии генов. В этой рукописи мы даем краткий обзор существующей технологии разработки геномных порталов и дополнительно описываем архитектуру, данные и функции портала CorkOakDB. Наконец, мы описываем тематическое исследование, демонстрирующее использование портала для практических приложений, и обсуждаем влияние портала на дальнейшие геномные исследования пробкового дуба.

Технические характеристики

Порталы генома для конкретных организмов существуют с момента появления Интернета и остаются важным ресурсом для интеграции данных, сбора сообществ и содействия исследованиям и сотрудничеству (15).Основные функции порталов генома связаны с визуализацией геномных данных и соответствующих аннотаций, что позволяет осуществлять поиск на основе последовательностей. Что касается визуализации геномных данных, JBrowse стал одним из стандартных решений в сообществе геномиков, поскольку он предлагает возможность визуализировать и просматривать геномные особенности и легко интегрироваться в веб-сайты (16). Что касается поиска на основе последовательностей, инструмент Basic Local Alignment Search Tool (BLAST) остается стандартным решением как для специфичных для организма, так и для универсальных баз данных последовательностей (17).BLAST включает в себя различные алгоритмы, такие как blastn для поиска нуклеотидов / нуклеотидов; blastx для поиска нуклеотидов / белков; tblastn для поиска белков / нуклеотидов; blastp для поиска белков / белков и другие варианты этих алгоритмов, более приспособленные для поиска удаленных гомологов.

Одна вещь, которая изменилась с момента появления первых порталов генома, — это доступность систем управления контентом веб-сайтов и наборов инструментов, таких как платформа Tripal (‘Tripal | Tripal’, https://tripal.info/, по состоянию на 15 июня 2020 г.) ( 18), что значительно облегчает разработку новых порталов.Tripal — это набор инструментов с открытым исходным кодом для биологических баз данных, который является частью инструментов проекта Generic Model Organism Database и является основой нескольких порталов генома (13, 14). Он включает модули BLAST и JBrowse, а также модули для экспрессии генов и визуализации функциональных аннотаций. Tripal построен на основе Drupal («Drupal», https://www.drupal.org/, по состоянию на 15 июня 2020 г.), системы управления контентом, которая обеспечивает основу для обслуживания и администрирования веб-порталов, включая такие функции, как управление пользователями, редактирование страниц и настройка структуры меню.Tripal состоит из набора модулей Drupal, интегрированных с Chado (19), схемой реляционной базы данных, предназначенной для хранения геномных данных с использованием системы управления базами данных postgreSQL. Chado хранит последовательности генома, данные экспрессии генов, данные функциональной аннотации и их атрибуты, а также информацию о биологических образцах, публикациях и анализах, среди прочего. Биологические последовательности, представляющие гены, экзоны, транскрипты или полипептиды, хранятся в Chado как (геномные) признаки.

Что касается экспериментальных метаданных, то основные базы данных секвенирования приняли схему метаданных BioProjects и BioSamples (20), при этом BioProjects описывает экспериментальные условия и исследовательский проект, а BioSamples описывает биологические материалы, их сбор и обработку.Поскольку порталы для конкретных организмов обычно объединяют данные, которые также хранятся в основных базах данных секвенирования, они, как правило, неявно принимают эту схему метаданных.

Портал CorkOakDB

CorkOakDB был разработан с использованием Tripal (18). В дополнение к стандартным встроенным модулям Tripal, CorkOakDB оснащена модулями расширения Tripal, предназначенными для анализа, аннотации и визуализации данных, такими как Tripal Analysis Expression, Tripal Analysis BLAST (17), Tripal Analysis InterPro и сторонние модули расширения интеграции , включая Tripal JBrowse, используемый для интеграции предустановленного экземпляра GMOD JBrowse (16), что расширяет функциональность и возможности портала.

Данные

CorkOakDB объединяет геномные и транскриптомные данные Quercus suber и их функциональные аннотации, а также индексирует соответствующие научные публикации по этому виду. Геномные данные были получены из сборки генома пробкового дуба, депонированной на NCBI (CorkOak1.0, GCF_002

5.1), и включают структурную аннотацию (в формате GFF) и предсказанные последовательности транскриптов и белков (в формате FASTA). Идентификация геномных особенностей в базе данных соответствует уникальной системе идентификации от NCBI для CorkOak1.0 сборка. При этом используется префикс, указывающий тип биологической последовательности (например, полипептид, ген и РНК), за которым следует мотив LOC, XP или XM и уникальный идентификационный номер.

Файл структурных аннотаций был изменен для повышения ясности и облегчения поиска данных для конечного пользователя. Эти модификации сохранили как структуру, так и целостность стандартного формата, дополняя связи между идентификаторами признаков для облегчения навигации между типами признаков (ген, транскрипт и полипептид).Основным изменением в структуре было добавление признакового полипептида в качестве дочернего термина соответствующего идентификатора признака гена (рисунок 1 и рисунок S1), чтобы обеспечить поиск по данным полипептида. Тег продукта также был включен в столбец Attributes функции гена, чтобы фиксировать информацию, представленную в соответствующих тегах продукта, из их дочерних терминов расшифровки. Эти изменения в файле аннотации определили иерархическую взаимосвязь между всеми функциями, представленными в портале (ген, мРНК и полипептид), и включили информацию о продукте в характеристики генов, которые ранее присутствовали только в функциях мРНК и полипептида.

Рисунок 1.

Сводка новых функций, добавленных в файл структурных аннотаций из публикации генома Q. suber для CorkOakDB, которые обозначены знаком «+».

Рисунок 1.

Сводка новых функций, добавленных в файл структурной аннотации из публикации генома Q. suber для CorkOakDB, которые обозначены знаком «+».

Столбец атрибутов для генов, мРНК, CDS (кодирующая последовательность) и свойств полипептидов в файле аннотации был дополнительно заполнен тегом описания, в который в качестве нить.Это обеспечило связь с номерами доступа GenBank последовательностей гена Q. suber , депонированных до высвобождения последовательности генома. Переписка между первым и вторым была установлена ​​с помощью обысков. Функциональная информация была получена из соответствующих публикаций (если они были доступны) и добавлена ​​на вкладку «Описание» с использованием контролируемых словарей.

Кроме того, последовательности белка Q. suber были сопоставлены с доменами Interpro (IPR) и терминами генной онтологии (GO) с использованием локальной установки InterProScan (версия 5.35-74,0). Затем выходные файлы InterProScan были загружены в портал с помощью загрузчика, предоставленного модулем InterPro, добавленным в CorkOakDB.

Чтобы интегрировать данные экспрессии генов в портал, мы собрали все доступные данные RNA-Seq для Q. suber в публичном репозитории Sequence Read Archive (SRA) (21). Мы определили 15 соответствующих биопроектов, которые, как показано на рисунке 2, охватывают различные органы, ткани и стадии развития, тем самым обеспечивая полное представление транскриптома пробкового дуба (4–11, 22–25).Кроме того, некоторые образцы подверглись таким обработкам, как тепловой / холодный стресс, засуха и биотический стресс, которые добавляют слои информации в CorkOakDB. Эти данные могут иметь большое значение для пользователей, работающих в этой области, поскольку они позволяют проводить скрининг генов, которые играют роль в представляющих интерес биологических процессах, таких как развитие или реакция на стресс.

Рисунок 2.

Распределение общедоступных образцов пробкового дуба NCBI BioSamples, связанных с наборами данных RNA-Seq, в соответствии с тканями или органами пробкового дуба.

Рис. 2.

Распределение общедоступных образцов пробкового дуба NCBI BioSamples, связанных с наборами данных RNA-Seq, в соответствии с тканями или органами пробкового дуба.

Большинство наборов данных, полученных из SRA, было получено из ненормализованных библиотек кДНК, но два набора данных [PRJEB6178 — Acorn Development (6) и PRJEB3237 — ESTs (4)] включали данные секвенирования из нормализованных библиотек кДНК. Этот тип подготовки библиотеки обеспечивает более равномерный охват генов, что по своей сути влияет на точность оценки экспрессии генов в каждой библиотеке.Однако, поскольку эти биопроекты включают несколько тканей, предполагаемая экспрессия может дать ключ к разгадке активности конкретных генов в различных тканях (например, наличие или отсутствие экспрессии). Поэтому мы решили включить эти наборы данных в портал, предоставив при этом необходимую информацию о нормализации библиотеки на странице метаданных BioProjects (доступной в меню «О программе»). В этой области собраны все метаданные, полученные из SRA, которые были вручную настроены для заполнения недостающих полей.

Наборы данных Q. suber , полученные из SRA, были получены с помощью двух различных платформ высокопроизводительного секвенирования: Roche 454 GS System и Illumina Genome Analyzer. Наборы данных с двух платформ обрабатывались по-разному, учитывая тот факт, что наборы данных Illumina уже были предварительно обработаны (адаптеры, пустые операции чтения и последовательности низкого качества были удалены перед загрузкой в ​​общедоступный репозиторий), тогда как 454 набора данных были необработанными. Таким образом, с помощью TagCleaner (v0.16) (26) и Trimmomatic (v0.38) (27) для удаления адаптеров и некачественных оснований соответственно.

Все наборы данных были сопоставлены с эталонным геномом с помощью GMAP (v2018-07-04) (28) или HISAT2 (v2.1.0) (29) для наборов данных 454 или Illumina соответственно. Количество считываний в виде транскриптов на миллион (TPM) было получено с помощью StringTie (v1.3.5) (30). Полученные данные выражения были отформатированы в соответствии со спецификациями, требуемыми модулем выражений Tripal Analysis (31). Таким образом, были созданы файлы матриц с названиями биопроб в первой строке и уникальными идентификаторами генов в первом столбце и загружены на портал с помощью загрузчика данных экспрессии.

Данные публикации в CorkOakDB автоматически добываются и извлекаются из базы данных PubMed («PubMed», https://pubmed.ncbi.nlm.nih.gov/, по состоянию на 6 июля 2020 г.) с помощью Chado Bulk Publication Importers. Был создан первый импортер для поиска публикаций, содержащих «пробковый дуб», « Quercus suber » или « Q. suber » в названии или аннотации. После того, как этот первоначальный импорт был выполнен, был создан второй импортер для постоянного обновления публикаций, поиска новых научных статей, соответствующих критериям поиска, каждые 15 дней.Импортер автоматически извлекает публикации, соответствующие критериям, и добавляет их в базу данных.

Гомологи последовательностей мРНК пробкового дуба у других видов растений были идентифицированы с помощью BLAST (17) поиска в базе данных белков ExPASy SwissProt (32) с использованием локальной установки BLAST. Затем эти результаты были добавлены на портал с помощью соответствующего загрузчика из модуля, и к ним можно получить доступ на отдельных страницах содержимого стенограммы (см. Раздел «Интерфейс и функции»).

Архитектура CorkOakDB позволяет обновлять данные без значительных изменений в структуре портала, а новые геномные и биологические данные могут быть загружены непосредственно в любое время. Таким образом, по мере роста сообщества и появления новых проектов, итоговая информация может быть оперативно включена, поддерживая портал в актуальном состоянии. Стандартная организация других статических страниц также позволит легко обновлять включенную информацию.

Интерфейс и функции

Пользовательский интерфейс CorkOakDB соответствует стандартным интерфейсам известных геномных порталов и интуитивно понятен для исследователей, знакомых с этими типами порталов.Пункты главного меню — «О программе», «Поиск» и «Инструменты» — четко разграничивают функции, направляя пользователей к информации о CorkOakDB, меню поиска или других доступных инструментах. Кроме того, все меню и инструменты включают объяснения того, как их использовать, чтобы пользователи, незнакомые с этими типами порталов, могли эффективно использовать их, не прилагая особых усилий для обучения.

О меню

Меню «О программе» предоставляет общий обзор портала, включая страницы с кратким обзором организма и методологией, использованной для сборки чернового варианта генома, биоданных.исследовательская инфраструктура pt, отвечающая за портал, и консорциум GENOSUBER, отвечающий за секвенирование генома пробкового дуба. Страница биопроектов содержит метаданные с конкретной информацией, относящейся к каждому биопроекту, включенному в портал, который был вручную настроен в соответствии со стандартом MIAPPE v1.1 (33). Кроме того, мы включили страницу с внешними ссылками на другие платформы, такие как Breeding API (34) и другие древовидные геномные базы данных, а также на предыдущую версию CorkOakDB.

Поиск и отдельные информационные страницы

Поисковые системы являются центральным компонентом портала. С их помощью пользователь может выполнять поиск генов, транскриптов и полипептидов, используя соответствующие идентификаторы или ключевые слова, или поиск публикаций рецензируемых научных работ по пробковому дубу. Поиск этих типов контента включает несколько фильтров, которые можно применять для сужения результатов. Пользователи также могут использовать идентификаторы EST из пробкового дуба для поиска соответствующего совпадения транскриптов в черновом геноме (рис. 3).Щелчок по элементу в списке результатов приведет пользователя к отдельной странице для этой функции, которая имеет различные расширяемые поля, которые собирают всю связанную информацию.

Рисунок 3.

Вид страницы поиска по стенограмме в CorkOakDB.

Рисунок 3.

Вид страницы поиска по стенограмме в CorkOakDB.

Для каждого типа контента (публикации, гены, полипептиды, транскрипты, анализ, образцы организмов и биологические образцы) на отдельной странице есть несколько расширяемых полей, содержащих всю доступную на портале информацию об этой конкретной записи.Однако не все страницы содержат одинаковый уровень информации. Страницы публикаций, биологических образцов и анализов статичны и содержат только сводную таблицу. Страницы характеристик (гены, транскрипт и полипептид) имеют динамические поля для доступа к последовательностям, координатам аннотаций, родительским / дочерним идентификаторам и экспрессии генов. Например, на странице гена пользователь может узнать координаты его аннотации, нуклеотидную последовательность, предсказанные идентификаторы транскрипта и полипептидного продукта, а также значения экспрессии в конкретных наборах данных RNA-Seq.

Страница функций гена включает расширяемое поле для визуализации результатов экспрессии генов в индивидуальных графиках экспрессии, что является одной из функций, доступных в модуле Tripal Analysis: Expression (Tripal | Tripal Analysis: Expression, https://github.com/) tripal / tripal_analysis_expression, по состоянию на 23 июня 2020 г.). В выражении пользователи графика могут выбрать анализ, а отображаемые биологические образцы можно сортировать и раскрашивать по нескольким атрибутам. Это позволяет пользователю сравнивать экспрессию одного и того же гена во всех биопробах, доступных на портале.Кроме того, страницы функций транскриптов и полипептидов включают функциональную аннотацию. Страницы полипептидов включают аннотации InterProScan (рис. 4), а страницы расшифровок включают результаты BLAST в их оглавление (рис. 5). Совпадения SwissProt перенаправляют пользователя на веб-сайт SwissProt. Наконец, страницы публикаций включают соответствующие метаданные для данной публикации, включая название, авторов, аннотацию и перекрестную ссылку на соответствующий источник PubMed.

Рисунок 4.

Просмотр аннотаций InterPro и Gene Ontology для полипептидной последовательности XP_023870408.1, полученных путем выбора вкладки «Аннотации» в CorkOakDB.

Рисунок 4.

Просмотр аннотаций InterPro и генной онтологии для полипептидной последовательности XP_023870408.1, полученных путем выбора вкладки «Аннотации» в CorkOakDB.

Рисунок 5.

Вид значимых совпадений blastx для последовательности мРНК XM_024066098.1, полученных при выборе вкладки «Результаты BLAST».

Рисунок 5.

Просмотр значимых совпадений blastx для последовательности мРНК XM_024066098.1, полученных при выборе вкладки «Результаты BLAST».

Инструменты

Через меню инструментов пользователи имеют доступ к дополнительным инструментам для поиска и анализа данных, а именно к поиску гомологии с помощью BLAST (17), просмотру генома с помощью JBrowse (16) и данным экспрессии генов с помощью создания тепловых карт. Кроме того, также предоставляются ссылки для загрузки файлов последовательности генома (FASTA) и аннотаций (GFF).

BLAST позволяет пользователям искать в геноме пробкового дуба последовательности, гомологичные входной последовательности, представляющей интерес, либо введенной в текстовое поле, либо загруженной в виде файла FASTA. Модуль расширения Tripal BLAST позволяет пользователям использовать BLAST с предварительно загруженными базами данных нуклеотидов, белков и геномов. CorkOakDB включает три базы данных BLAST, которые пользователь может выбрать в параметрах BLAST: база данных белков, содержащая все белки пробкового дуба, база данных нуклеотидов, содержащая все последовательности мРНК пробкового дуба, и геномная база данных, содержащая собранные каркасы.Пользователи также могут выбрать один из четырех доступных алгоритмов BLAST (blastn, blastx, tblastn или blastp) и настроить запрос с расширенными параметрами.

Результирующие попадания BLAST представлены в стандартной таблице (Имя запроса, Имя цели и E-значение) в виде сворачиваемых полей, которые можно дополнительно исследовать, как показано на рисунке 6. Каждое поле включает информацию, относящуюся к соответствующему попаданию, и включает визуальное представление взаимосвязи между запросом и целью и согласования.Пользователи также могут загружать результаты в различных форматах (выравнивание, с разделителями табуляцией, XML или GFF3).

Рис. 6. Результаты

BLAST для поиска методом blastp транскрипционного фактора Arabidopsis MYB39 в базе данных белков пробкового дуба, отображаемой в CorkOakDB.

Рис. 6.

Результаты BLAST для blastp-поиска фактора транскрипции Arabidopsis MYB39 в базе данных белков пробкового дуба, отображаемой в CorkOakDB.

С помощью инструмента Genome Browser (35) пользователь может визуализировать геном пробкового дуба, имея доступ к аннотациям признаков генома вдоль нескольких каркасов в дополнение к дополнительным трекам, связанным с данными RNA-Seq, как показано на рисунке 7.При использовании этого инструмента у пользователя есть возможность выбрать любую из доступных дорожек и функций, после чего модуль покажет графическое отображение выбранных последовательностей и наборов данных. Пользователю доступно несколько опций для управления дисплеем, таких как прокрутка, масштабирование, поиск и включение или отключение треков. Для более точной настройки треки могут быть дополнительно сконфигурированы с помощью опции «Редактировать конфигурацию трека». Также есть возможность узнать больше об этой дорожке, например, о счетах и ​​количестве пройденных баз, к которой можно получить доступ через опцию «Об этой дорожке».

Рис. 7.

Просмотр структурной аннотации LOC112033310 в браузере генома. Данные РНК-seq из трех различных тканей были отобраны, чтобы продемонстрировать покрытие экзонов.

Рис. 7.

Просмотр структурной аннотации LOC112033310 в браузере генома. Данные РНК-seq из трех различных тканей были отобраны, чтобы продемонстрировать покрытие экзонов.

Инструмент «Тепловая карта» был создан с использованием модуля Tripal Analysis: Expression. Этот инструмент позволяет пользователю визуализировать выражение списка генов, выбранных по их уникальным именам и / или терминам GO и InterPro.В результирующем отображении (рис. 8) можно выбрать конкретный биопроект, и доступна опция сортировки отображения по нескольким атрибутам. Этот модуль особенно полезен, когда несколько генов изучаются как группа, поскольку тепловая карта позволяет пользователям визуально представить значения экспрессии всех интересующих генов в различных биологических образцах.

Рисунок 8.

Анализ экспрессии генов для ортологов MYB39 пробкового дуба (LOC112034724) и MYB92 (LOC112033310), а также двух близкородственных генов MYB (LOC112030452 и LOC112006609) в разных биопробах (AO) и BioSamples, включенных в BioSamples PRJEB33874 (В).Эти биопроекты были выбраны, поскольку они представляют собой различные ткани пробкового дуба. BioSamples ERS168264, ERS168263 (верхняя панель) и ERX3494734 до ERX3494739 были получены из проявляющейся феллема (или пробки). Имена BioSample — это гиперссылки для получения соответствующих метаданных.

Рис. 8. Анализ экспрессии генов

для ортологов MYB39 пробкового дуба (LOC112034724) и MYB92 (LOC112033310), а также двух близкородственных генов MYB (LOC112030452 и LOCE112006609), включенных в разные образцы BioSamples. и PRJEB33874 (B).Эти биопроекты были выбраны, поскольку они представляют собой различные ткани пробкового дуба. BioSamples ERS168264, ERS168263 (верхняя панель) и ERX3494734 до ERX3494739 были получены из проявляющейся феллема (или пробки). Имена BioSample — это гиперссылки для получения соответствующих метаданных.

Наконец, в разделе Прямые загрузки пользователи могут загружать данные, содержащиеся на портале, в большом количестве, включая файлы FASTA генома, белков и мРНК, а также структурную аннотацию (файл GFF) и дополнительные файлы, содержащие функциональную аннотацию (например,грамм. InterPro и генная онтология).

Пример использования

Чтобы продемонстрировать использование CorkOakDB, мы подробно рассмотрим тематическое исследование по идентификации генов-кандидатов из пробкового дуба, связанных с развитием пробки.

Уникальные физические свойства, описанные для пробки, в основном обусловлены высоким содержанием природного биополимера, встроенного в стенки клеток пробки, называемого суберином. Суберин также присутствует в стенках растительных клеток из интерфейсных тканей у других видов растений, играя важную роль в защите от внешних стрессов (биотических или абиотических).Молекулярные механизмы, регулирующие суберизацию пробки, все еще плохо описаны для пробкового дуба, но эти знания могут быть полезны для разработки новых стратегий по улучшению развития и качества пробки. AtMYB39 (SUBERMAN) и AtMYB92 — это два транскрипционных фактора (TF) Arabidopsis MYB, которые недавно были идентифицированы как ключевые регуляторы синтеза суберина (36, 37).

Для поиска ортологов AtMYB39 и AtMYB92 пробкового дуба мы выполнили быстрый поиск соответствующих полипептидных последовательностей (AT4G17785 и AT5G10280) в базе данных белков пробкового дуба с использованием инструмента BLAST от CoakOakDB (рисунок 6 и таблица S1).Лучшими попаданиями BLAST для AtMYB39 и AtMYB92 были XP_023

0.1 и XP_023

6.1 / XP_023

4.1 соответственно. Два идентификатора белка, относящиеся к MYB92, соответствуют разным структурным аннотациям генов (предполагаемые альтернативные формы сплайсинга). Основываясь на 10 лучших совпадениях, полученных для поисков AtMYB39 и AtMYB92, мы обнаружили, что девять совпадений были общими в обоих анализах (Таблица S1), что свидетельствует о тесной филогенетической взаимосвязи, как и предсказывалось для Arabidopsis (38). После выполнения поиска отдельных полипептидов по идентификатору мы получили предсказанные аминокислотные последовательности и идентификаторы генов для каждого совпадения с помощью вкладок «Последовательности» и «Взаимосвязь» (рис. 9).Чтобы оценить филогенетическое родство выбранных MYB пробкового дуба, мы провели филогенетический анализ, включая ТФ MYB Arabidopsis , тесно связанных с AtMYB39 и AtMYB92 (с использованием классификации, представленной Dubos и др. . (2010). Филогенетический вывод основан на консервативный домен MYB сгруппирован XP_023

0.1 (LOC112034724) и AtMYB39, тогда как XP_023

6.1 (LOC112033310) был включен в кладу, содержащую AtMYB92 и AtMYB53 (рис. 10).

Рисунок 9.

Страница характеристик полипептида для полипептида XP_023

6. Используя вкладку «Связь», можно получить соответствующие идентификаторы гена и транскрипта.

Рис. 9. Страница характеристик полипептида

для полипептида XP_023

6. Используя вкладку «Связь», можно получить соответствующие идентификаторы гена и транскрипта.

Рис. 10.

Филогенетический анализ отобранных пробкового дуба и TF Arabidopsis MYB, связанных с AtMYB39 и AtMYB92.Аминокислотные последовательности были получены из CorkOakDB и TAIR, и множественное выравнивание консервативных доменов MYB было выполнено с использованием MAFFT v7. Филогенетический вывод был получен с использованием метода максимального правдоподобия с RAxML v8.2.12. Поддержка ветвей была получена с помощью анализа начальной загрузки (1000 репликаций) и указана для конкретных узлов (значение начальной загрузки> 50%).

Рис. 10.

Филогенетический анализ отобранного пробкового дуба и TF Arabidopsis MYB, связанных с AtMYB39 и AtMYB92.Аминокислотные последовательности были получены из CorkOakDB и TAIR, и множественное выравнивание консервативных доменов MYB было выполнено с использованием MAFFT v7. Филогенетический вывод был получен с использованием метода максимального правдоподобия с RAxML v8.2.12. Поддержка ветвей была получена с помощью анализа начальной загрузки (1000 репликаций) и указана для конкретных узлов (значение начальной загрузки> 50%).

Для предварительной оценки предполагаемой функции LOC112034724 и LOC112033310 и других родственных MYB пробкового дуба мы оценили количество транскриптов на конкретных наборах данных экспрессии генов, используя инструмент анализа тепловой карты.Мы выбрали два набора данных по экспрессии генов, содержащие несколько тканей пробкового дуба, включая развивающуюся пробку — PRJEB3237 и PRJNA3

(рис. 8). Интересно, что экспрессия этих генов была увеличена в развивающейся пробке (рис. 8A, идентификаторы образцов ERS168263 и ERS168264; рис. 8B, идентификаторы образцов от ERX3494734 до ERX3494739), что свидетельствует об их участии в синтезе суберина и / или развитии пробки. LOC112034724 (кандидат-ортолог MYB39 ) — это ген, демонстрирующий самую низкую экспрессию в образцах пробковой ткани, однако значение TPM выше, чем в других образцах (тканях) из того же набора данных.Таким образом, идентифицированные MYB пробкового дуба являются кандидатами на участие в развитии пробки и могут быть дополнительно нацелены на функциональную характеристику, которая потребует детального знания структуры интронов и экзонов. Мы использовали инструмент Genome Browser для получения структурной аннотации LOC112033310 с использованием соответствующих координат гена (NW_019813229.1: 114240.133444), полученных со страницы профиля гена. Мы подтвердили наличие двух аннотированных транскриптов, в результате чего были первоначально идентифицированы два белковых продукта (рис. 7).Достоверность аннотаций экзонов также оценивалась путем отображения глобального охвата считыванием, полученного из данных RNA-Seq для конкретных тканей, выбранных из левой панели. Две изоформы транскрипта различаются в основном размером нетранслируемой области 5ʹ, но это различие потребует дополнительной экспериментальной проверки.

Этот простой рабочий процесс с использованием исключительно инструментов и наборов данных, доступных в CorkOakDB, демонстрирует его полезность для задач геномики, таких как прогнозирование функций генов.Он демонстрирует преимущества централизованного портала, который объединяет все общедоступные данные для облегчения и стимулирования исследований.

Выводы

CorkOakDB стремится стать справочным центром для исследований Q. suber , объединяя все доступные геномные и транскриптомные данные по этому виду и предлагая набор стандартных инструментов для визуализации и поиска данных, которые позволяют проводить анализ ядерной геномики, такой как идентификация генов-кандидатов и выбор для функциональных исследований, как показано в нашем тематическом исследовании.

Мы продолжим обновлять содержимое портала, чтобы пользователи имели доступ к последним доступным данным. Добавление других наборов данных, отражающих улучшение сборки и аннотации геномных последовательностей, а также транскриптомные изменения, происходящие на определенных стадиях развития, будут способствовать повышению ценности и полноты портала. Кроме того, другие отдельные деревья пробкового дуба, вероятно, будут секвенированы в будущем с использованием последовательности генома, доступной в настоящее время в качестве эталона, и включение этих новых данных в портал позволит идентифицировать генетическую изменчивость, связанную с интересующими генами.

Пробковый дуб — важная порода для экономики и самобытности Португалии, и мы постоянно работаем над ее улучшением, управлением и сохранением. Изучение генетической структуры пробкового дуба имеет важное значение для успеха этих усилий, которые требуют идентификации и изучения генов, участвующих в представляющих интерес чертах, таких как производство пробки или реакция на биотические и абиотические проблемы. Таким образом, CorkOakDB является ключевым инструментом, который внесет большой вклад в успех этих усилий.

Дополнительные данные

Дополнительные данные доступны в База данных Онлайн.

Благодарности

Мы хотели бы поблагодарить Instituto Gulbenkian de Ciência за размещение CorkOakDB в настоящее время, а также Infraestrutura Nacional de Computação Distribuída.

Конфликт интересов

Нет конфликта интересов.

Финансирование

Эта работа была поддержана BioData.pt — Infraestrutura Portuguesa de Dados Biológicos ref 22231/01 / SAICT / 2016, профинансирована Португалией 2020, грантом ЕС h3020 676559 ELIXIR-EXCELERATE, контрактом на оказание услуг ELIXIR PT2020-BIOS CHEMAS, и португальским фондом Fundação para a Ciência ea Tecnologia (FCT) через стипендии SFRH / BPD / 86742/2012 (PMB) и через отделы исследований и разработок UIDB / 04551/2020 (GREEN-IT — Биоресурсы для устойчивого развития) и UIDB / 50021/2020. .Инес Чавес финансировалась DL 57/2016 / CP1351 / CT0003.

Список литературы

1.

Avila

J.M.

,

Gallardo

A.

,

Ibáñez

B.

et al. (

2016

)

Quercus suber dieback изменяет дыхание почвы и доступность питательных веществ в средиземноморских лесах

.

J. Ecol.

,

104

,

1441

—

1452

.2.

Камило-Алвес

C.S.P.

,

de Sampaio e Paiva Camilo-Alves

C.

,

da Clara

M.I.E.

et al. (

2013

)

Упадок средиземноморских дубов и его связь с Phytophthora cinnamomi: обзор

.

Eur. J. For. Res.

,

132

,

411

—

432

.3.

Камило-Алвес

C.S.P.

,

ВАЗ

м.

,

Да Клара

м.I.E.

et al. (

2017

)

Хронический упадок пробкового дуба и состояние воды: новые идеи

.

Новое для.

,

48

,

753

—

772

.4.

Pereira-Leal

J.B.

,

Abreu

I.A.

,

Alabaça

C.S.

et al. (

2014

)

Комплексная оценка транскриптома пробкового дуба (Quercus suber) с помощью EST-секвенирования

.

BMC Genom.

,

15

, 371,5.

Rocheta

M.

,

Sobral

R.

,

Magalhães

J.

et al. (

2014

)

Сравнительный транскриптомный анализ мужских и женских цветков однодомного Quercus suber

.

Перед. Plant Sci.

,

5

, 599,6.

Miguel

A.

,

de Vega-bartol

J.

,

Marum

L.

et al. (

2015

)

Характеристика динамики транскриптома пробкового дуба в процессе развития желудя

.

BMC Plant Biol.

,

15

, 158,7.

Magalhães

A.P.

,

Verde

N.

,

Reis

F.

et al. (

2015

)

RNA-Seq и анализ генной сети раскрывают активацию ABA-зависимой сигнаносомы во время реакции корня пробкового дуба на засуху

.

Перед. Plant Sci.

,

6

, 1195,8.

Usié

A.

,

Simões

F.

,

Barbosa

P.

et al. (

2017

)

Комплексный анализ транскриптома пробкового дуба (Quercus suber), участвующего в регуляции прорастания почек

.

Леса

,

8

, 486.9.

Capote

T.

,

Usié

A.

,

Barbosa

P.

et al. (

2019

)

Динамика транскриптома соматического эмбриогенеза пробкового дуба (Quercus suber) выявляет активных игроков генов в регуляции транскрипции и фитогормонном гомеостазе эмбрионального развития

.

Древовидные геномы

,

15

, 52.10.

Лопес

S.T.

,

Sobral

D.

,

Costa

B.

et al. (

2020

)

Phellem против ксилемы: полногеномный транскриптомный анализ выявил новые регуляторы образования пробки в пробковом дубе

.

Tree Physiol.

,

40

,

129

—

141

. 11.

Рамос

A.M.

,

Usié

A.

,

Barbosa

P.

et al. (

2018

)

Проект последовательности генома пробкового дуба

.

Sci. Данные

,

5

, 180069.12.

Droc

G.

,

Larivière

D.

,

Guignon

V.

et al. (

2013

)

Узел генома банана

.

База данных

,

2013

, bat035.13.

Yu

J.

,

Jung

S.

,

Cheng

C.-H.

et al. (

2014

)

CottonGen: база данных по геномике, генетике и селекции для исследования хлопка

.

Nucleic Acids Res.

,

42

,

D1229

—

D1236

.14.

Jung

S.

,

Lee

T.

,

Cheng

C.-H.

et al. (

2019

)

15 лет GDR: новые данные и функциональность в базе данных генома для Rosaceae

.

Nucleic Acids Res.

,

47

,

D1137

—

D1145

.15.

Cherry

J.M.

,

Adler

C.

,

Ball

C.

et al.(

1998

)

SGD: База данных генома Saccharomyces

.

Nucleic Acids Res.

,

26

,

73

—

79

. 16.

Buels

R.

,

Yao

E.

,

Diesh

C.M.

et al. (

2016

)

JBrowse: динамическая веб-платформа для визуализации и анализа генома

.

Genome Biol.

,

17

, 66,17.

Altschul

S.F.

,

Gish

W.

,

Miller

W.

et al. (

1990

)

Базовый инструмент поиска местного выравнивания

.

J. Mol. Биол.

,

215

,

403

—

410

. 18.

Spoor

S.

,

Cheng

C.-H.

,

Sanderson

L.-A.

et al. (

2019

)

Tripal v3: основанный на онтологии инструментарий для создания баз данных FAIR биологического сообщества

.

База данных

,

2019

, baz077.19.

Zhou

P.

,

Emmert

D.

и

Zhang

P.

(

2006

)

Использование Chado для хранения данных аннотации генома

.

Curr. Protoc. Биоинформ.

, Глава 9, Раздел 9.6.20.

Barrett

T.

,

Clark

K.

,

Gevorgyan

R.

et al.(

2012

)

Базы данных BioProject и BioSample в NCBI: облегчение сбора и организации метаданных

.

Nucleic Acids Res.

,

40

,

D57

—

D63

. 21.

Leinonen

R.

,

Sugawara

H.

,

Shumway

M.

et al. (

2011

)

Архив чтения последовательности

.

Nucleic Acids Res.

,

39

,

D19

—

D21

.22.

Boher

P.

,

Soler

M.

,

Sánchez

A.

et al. (

2018

)

Сравнительный транскриптомный подход к пониманию образования пробки

.

Завод Мол. Биол.

,

96

,

103

—

118

. 23.

Тейшейра

R.T.

,

Фортес

A.M.

,

Bai

H.

et al.(

2018

)

Транскрипционное профилирование феллогенных клеток пробкового дуба, выделенных с помощью лазерной микродиссекции

.

Planta

,

247

,

317

—

338

.24.

Paiva

J.A.P.

,

Fevereiro

P.

,

Marques

P.

et al. (

2011

)

Расшифровка образования пробки у Quercus suber

.

BMC Proc.

,

5

, 172.25.

Тейшейра

R.T.

,

Фортес

A.M.

,

Pinheiro

C.

et al. (

2014

)

Сравнение хорошего и плохого качества пробки: применение высокопроизводительного секвенирования феллогенной ткани

.

J. Exp. Бот.

,

65

,

4887

—

4905

. 26.

Schmieder

R.

,

Lim

Y.W.

,

Rohwer

F.

et al. (

2010

)

TagCleaner: идентификация и удаление последовательностей тегов из наборов геномных и метагеномных данных

.

BMC Bioinform.

,

11

, 341,27.

Bolger

A.M.

,

Lohse

M.

и

Usadel

B.

(

2014

)

Trimmomatic: гибкий триммер для данных последовательности Illumina

.

Биоинформатика

,

30

,

2114

—

2120

.28.

Wu

T.D.

и

Watanabe

C.K.

(

2005

)

GMAP: программа геномного картирования и выравнивания последовательностей мРНК и EST

.

Биоинформатика

,

21

,

1859

—

1875

. 29.

Kim

D.

,

Langmead

B.

and

Salzberg

S.L.

(

2015

)

HISAT: выравниватель с быстрым сращиванием и малыми требованиями к памяти

.

Нат. Методы

,

12

,

357

—

360

. 30.

Pertea

M.

,

Pertea

G.M.

,

Антонеску

C.M.

et al. (

2015

)

StringTie обеспечивает улучшенную реконструкцию транскриптома из считываний RNA-seq

.

Нат. Biotechnol.

,

33

,

290

—

295

. 31.

Чен

М.

,

Генри

N.

,

Almsaeed

A.

et al. (

2017

)

Новые программные модули расширения для улучшения поиска и отображения данных транскриптомов в базах данных Tripal

.

База данных

,

2017

, bax052.32.

Bairoch

A.

и

Boeckmann

B.

(

1992

)

Банк данных последовательности белков SWISS-PROT. Банк данных последовательностей белков SWISS-PROT

.

Nucleic Acids Res.

,

20

,

2019

—

2022

. 33.

Папуцоглу

E.A.

,

Faria

D.

,

Arend

D.

et al. (

2020

)

Включение возможности повторного использования наборов фенологических данных растений с MIAPPE 1.1

.

New Phytol.

,

227

,

260

—

273

. 34.

Selby

P.

,

Abbeloos

R.

,

Backlund

J.E.

et al. (

2019

)

BrAPI — прикладной программный интерфейс для селекционных приложений

.

Биоинформатика

,

35

,

4147

—

4155

.35.

Скиннер

M.E.

и

Холмс

I.H.

(

2010

)

Настройка браузера генома JBrowse

.

Curr. Protoc. Биоинформ.

, Глава 9, Блок 9.13,36.

To

A.

,

Joubès

J.

,

Thueux

J.

et al. (

2020

)

AtMYB92 усиливает синтез жирных кислот и отложение суберина в листьях Nicotiana benthamiana

.

Завод J.

, 14759.37.

Коэн

Х.

,

Федюк

В.

,

Ван

С.

et al. (

2020

)

SUBERMAN регулирует онтогенетическую суберизацию энтодермы корня Arabidopsis

.

Завод J.

,

102

,

431

—

447

.38.

Dubos

C.

,

Stracke

R.

,

Grotewold

E.

et al. (

2010

)

Факторы транскрипции MYB у Arabidopsis

.

Trends Plant Sci.

,

15

,

573

—

581

.

Заметки автора

Сведения о цитировании: Arias-Baldrich, C.
