Масляные кольца: Поршневые кольца: виды, функции, типичные проблемы

Залегание поршневых колец. Причины, последствия, ремонт или замена | SUPROTEC

Выражение «залегли кольца», это что?

Для начала разберемся, как устроена цилиндропоршневая группа. Во время работы двигателя поршень совершает возвратно-поступательные движения внутри цилиндра. Между этими деталями обязательно должен быть зазор, чтобы трение не мешало движению.

В то же время контакт деталей поршень/цилиндр должен быть по возможности герметичным, чтобы:

• максимально использовать энергию расширяющихся газов;
• не пропускать продукты сгорания в картер;
• при движении вниз снимать смазку, попавшую на внутреннюю стенку цилиндра.

Чтобы выполнить эти условия, на каждый поршень в большинстве случаев легковых автомобилей установлены три кольца: два компрессионных и одно маслосъемное. Компрессионные кольца обычно «сплошные» в сечении, а маслосъемные имеют прорезь, в которой устанавливается пружина, снаружи у них кромка для съема и разрезы для удаления масла. Благодаря такой конструкции кольца пружинят и плотно прилегают к стенкам цилиндра.

Поршень имеет три канавки, ширина которых на сотые доли миллиметра больше толщины поршневых колец. Поэтому кольца всегда зафиксированы и имеют свободу движения, плотно закрывая зазор.

Когда в поршневых канавках скапливается нагар или кокс, он играет роль клея. Кольца просто приклеиваются к канавкам, теряют подвижность и не могут упруго прижиматься к стенкам цилиндра, происходит нарушение плотности сопряжения пары поршень/цилиндр. Это явление называется залеганием или закоксовкой. Почему залегают кольца, разобрались, теперь узнаем, как это все диагностировать.

Признаки залегших колец

Ранее выяснили, что, когда залегли кольца в двигателе, нарушается герметичность прилегания поршня к цилиндру. Из этого следует, что газы из камеры сгорания частично «пролетают» в образовавшийся зазор, не выполняя полезной работы, попадают в картер.

Симптомы, что залегли кольца, обуславливаются главным образом падением компрессии в камере сгорания из-за зазоров между поршневым стаканом и стенкой гильзы. Проблемы начинаются с ухудшения динамических характеристик автомобиля. Двигатель плохо реагирует на работу с педалью газа. Это основной признак.

Если залегли маслосъемные кольца, пленка смазки остается на внутренней поверхности цилиндра (кстати, компрессионные кольца залегают гораздо реже). Во время рабочего хода поршня, когда воспламеняются пары горючего, смазывающая жидкость сгорает. Масло расходуется на угар, а из выхлопной трубы идет дым синеватого цвета. Это второй признак.

Затрудненный запуск двигателя в любую погоду – еще один признак залегших колец. Коленвал с противовесами имеет большую массу, чтобы его провернуть нужно значительное усилие. К тому же масло стекло в поддон картера, на первых оборотах сила трения также препятствует движению поршня. Если один или несколько цилиндров не работают, пуск затруднен.

Увеличенный расход топлива также может быть признаком, что в двигателе залегли кольца. Из-за зазора между поршнем и цилиндром энергия горючего не используется полностью: компрессия недостаточна. Поэтому бортовой компьютер завышает обогащение топливовоздушной смеси, чтобы компенсировать недостаток тяги. Это приводит к перерасходу горючего.

Чем опасна ситуация, когда залегли кольца в двигателе

Главная опасность в том, что когда залегли поршневые кольца, двигатель функционирует в нештатном режиме:

• неполное сгорание топлива, образование нагара;
• сбой работы отдельных цилиндров;
• выхлопные газы проникают в картер, деструкция масла;
• масло сгорает, образовывая лаки и нагар.

Эти, кажущиеся незначительными, неисправности приводят к серьезным проблемам и дорогому ремонту.

Попадая в поддон картера, агрессивные выхлопные газы вступают в реакцию с маслом. Химический состав смазывающей жидкости изменяется, оно не может выполнять свои функции. В результате ускоряется износ трущихся деталей, ухудшается отвод тепла.

Масло, не убранное залегшим маслосъемным кольцом, сгорает, провоцируя локальный перегрев деталей. При длительной эксплуатации в таком режиме появятся задиры на гильзе и юбке поршня. Сгорая, масло оставляет нагар, из-за которого часто возникает детонация, возможен прогар поршня.

Что делать, если залегли кольца в двигателе

Ответ на данный вопрос банален: если довели двигатель своего «железного скакуна» до такого состояния, что залегли кольца, надо их раскоксовать — скажут на любом форуме. Для этого необходимо удалить нагар из поршневых канавок. Раскоксовку можно делать тремя способами:

• механическим очищением нагара,
• химическим растворением кокса,
• при помощи специальных присадок в топливо.

Рассмотрим каждую процедуру подробнее. «Народные способы», связанные с риском повредить прокладки и сальники современного автомобильного мотора, упоминать не будем.

Механическая раскоксовка

Этот способ подразумевает частичную или полную разборку двигателя, потому что поршни, на которых залегли кольца, необходимо извлечь. Очищать детали нужно вручную, используя мягкие щетки, ветошь и растворитель, керосин или ацетон.

Места, до которых трудно добраться щеткой, необходимо тщательно прочистить с помощью небольших кусочков ваты или ветоши смоченных в растворителе. Мастера часто используют пинцеты и другие приспособления, чтобы удалить весь нагар. Только в этом случае раскоксовка считается качественной.

Данный способ требует хорошего знания устройства авто, и силового агрегата в частности. Нужно ведь не только разобрать, но и потом правильно собрать мотор. Это причина, почему лучше доверить такую работу профессиональным автослесарям, хоть это и немалостоящее удовольствие.

Химическая раскоксовка

Этот способ поможет, если залегли маслосъемные кольца, а что делать не знаете – нет ни навыков, ни инструментов, чтобы разбирать двигатель, и нет возможности обратиться в автосервис. Чтобы раскоксовать мотор с помощью химии, нужно только уметь выкручивать свечи зажигания.

Алгоритм химической раскоксовки залегших колец:

1. Прогреть двигатель до 80-90 °C.
2. Отсоединить провода питания, вывернув свечи.
3. Вывесить ведущий мост.
4. Рычаг КПП установить на максимальную скорость.
5. Провернуть коленвал так, чтобы все поршни встали в среднее положение.
6. Залить в цилиндры по 40 мл средства, завернуть свечи.
7. Подождать 60 минут, временами поворачивая вперед-назад ведущие колеса.
8. Убедившись, что вся жидкость просочилась вниз, запустить мотор на час в режиме ХХ.
9. Заменить масло и масляный фильтр.
10. Проехать 20-30 км с нагрузкой около 3000 оборотов.

Главные недостатки этого способа:

1. Нет возможности надежно проконтролировать, насколько хорошо удален кокс.
2. Агрессивная химия может повредить уплотнители и сальники двигателя.

Раскоксовка с помощью присадок

Это наиболее простой и безопасный вариант чистки двигателя, если залегли кольца, а что делать вы не знаете. Достаточно добавить в топливо или моторное масло специальную присадку – не нужно ничего выкручивать-закручивать, вывешивать и ждать. Просто и удобно. Сегодня на рынке представлены средства импортного и отечественного производства. Бренды из стран ЕС и США традиционно пользуются авторитетом, но относительно дороги. Продукция отечественных производителей дешевле, и часто не уступает западным аналогам.

Например, российская компания «Супротек» разработала линейку триботехнических составов, которые позволяют комплексно очистить мотор автомобиля. Промывки быстро удаляют самые стойкие загрязнения, а присадки в бензин и моторное масло поддерживают эффект «чистого двигателя» на протяжении длительного времени. «Очиститель топливной системы» Suprotec комплексно промывает камеру сгорания и топливную систему бензиновых моторов. Промывка добавляется в топливный бак. Ввиду высокой химической активности рекомендуется для разовой очистки, когда заметили симптомы, что залегли кольца в двигателе. Средство эффективно удаляет все виды нагаров из камеры сгорания, устраняя связанные с ними проблемы.

Чтобы закрепить эффект от «Очистителя топливной системы», рекомендуется использовать «Долговременную промывку двигателя» от «Супротек». Состав заливается в маслозаливную горловину. Это средство работает медленнее, но способно удалить самые стойкие отложения, к тому же оно абсолютно безопасно для резиновых и полимерных деталей. Из-за постепенного характера действия промывку необходимо добавлять в масло приблизительно за 200 километров до плановой замены масла.

Отличные результаты в профилактике такого явления как залегание поршневых колец показал триботехнический состав Suprotec Active. Эта присадка для добавления в моторное масло борется с корнем проблемы – она оптимизирует зазоры в узле кольцо-канавка-гильза. Это улучшает съем смазки со стенок цилиндра, препятствуя образованию нагара.

Конечно, совсем «убитый» двигатель никакая химия не спасет. Но если не запускать состояние автомобиля, в общем, и силового агрегата, в частности – вполне можно обойтись регулярным добавлением присадок в топливный бак или масляную систему. Это дешевле, чем ремонтировать мотор, когда залегли кольца или образовались задиры в ЦПГ.

Советы по профилактике

Основные причины закоксовки двигателя известны, она возможна, если:

• автомобиль несколько месяцев простоял без движения, а потом его начали эксплуатировать,
• постоянно совершаются только короткие поездки, когда мотор не успевает полностью прогреться;
• используется некачественное моторное масло, либо регулярно превышается интервал замены.

Значит, чтобы снизить риск залегания поршневых колец, нужно придерживаться несложных правил:

1. Если машина долго простояла без движения, замените масло, прежде чем начнете на ней ездить.
2. Время от времени совершайте длительные поездки, чтобы мотор прогрелся, и отложения полностью выгорели.
3. Заливайте только рекомендованные производителем автомобиля сорта моторных масел.

Помните, что любую проблему легче предупредить, чем потом с ней бороться.

Признаки, причины и решения, если залегли кольца

Варианты решений расположены в порядке возрастания сложности выполнения. Если не помогает первый вариант, значит, проблема слишком серьезная.

Признаки проблемы	Причина	Решение
Падение компрессии.	Газы «пролетают» в зазор между поршнем и гильзой.	1. Использовать «Очиститель топливной системы» Suprotec, или «Долговременную промывку двигателя». 2. Выполнить химическую или механическую раскоксовку.
Из выхлопной трубы идет сизый дым.	Масло остается на стенках цилиндра и сгорает с топливом.
Затруднен пуск двигателя.	Мотор троит, недостаточная сила, чтобы провернуть коленвал.
Расход горючего увеличился.	Из-за троения ЭБУ повышает обогащение топливовоздушной смеси.

виды, функции, поломки и их устранение

Поршневые кольца – неотъемлемый элемент любого двигателя. Они устанавливаются в специальные канавки на поршнях. В данной статье рассмотрим разновидности поршневых колец, их функции и обслуживание.

Виды поршневых колец

Поршневые кольца бывают маслосъемными и компрессионными.

Первые служат для удаления излишков масла с поршня и цилиндра. После прохода этих колец на поверхностях остается тонкая масляная пленка в несколько микрон. В канавках деталей располагаются радиальные отверстия или прорези, по которым собранное моторное масло возвращается в поддон.

Существуют составные маслосъемные кольца с пружинами-расширителями и литые чугунные. Первые состоят из двух тонких колец, а также радиального и осевого расширителей. Их производство не слишком затратно, поэтому составные кольца используются чаще литых. Некоторые поршни оснащаются двумя составными или литыми кольцами. Для того чтобы стабилизировать прижим, чугунные дополняются пружинным расширителем.

Компрессионные кольца отвечают за изоляцию камеры сгорания. На поршни их устанавливается не более трех.

Выделяют верхние и нижнее компрессионные кольца. Первые ускоряют приработку, второе дополнительно герметизирует камеру после маслосъемного кольца. Оно предотвращает попадание газов в картер, препятствует проникновению излишков моторного масла в камеру сгорания, предупреждает детонацию двигателя.

Функции поршневых колец

Обобщая вышесказанное, можно выделить следующие функции поршневых колец:

• Компрессия. Кольца изолируют камеру сгорания от картера. Предотвращая проникновение газов между поршнем и цилиндром, кольца способствуют их наиболее эффективному сжатию
• Экономия моторного масла. Достигается за счет работы маслосъемных колец, которые убирают часть смазки с поверхностей цилиндра и направляют ее в картер
• Теплообмен. Кольца передают тепло от поршня к стенкам цилиндра. При воспламенении топливно-воздушной смеси внутри камеры сгорания возникают температуры до +300 °C. Без отвода тепла высок риск поломки двигателя
• Уменьшение горизонтальных колебаний поршня. Плотно посаженные кольца удерживают поршень строго в горизонтальном направлении и не дают ему «гулять». Благодаря этому предотвращается износ ЦПГ двигателя

Конструкционные материалы для поршневых колец

Поршневые кольца изготавливают из высококачественного чугуна или легированной стали. Чугунные имеют меньший вес и быстрее прирабатываются, однако стальные обладают лучшей термостойкостью и более высоким пределом прочности. Кроме того, стальные кольца требуют нанесения твердого приработочного антифрикционного покрытия.

Чаще всего верхние стальные кольца имеют оловянное или хромовое покрытие, нижние – молибденовое напыление.

Современные силовые агрегаты могут иметь большее количество поршневых колец, чем их «предшественники». Это связано с их более высокой мощностью и необходимостью в интенсивном отводе тепла от поршней.

Типичные неисправности поршневых колец

Износ поршневых колец вызывает увеличение зазора между стенками цилиндра и поршнем. Это приводит к тому, что при воспламенении топливно-воздушной смеси газы проникают в картер и снижают эффективность работы двигателя. Ухудшаются также характеристики моторного масла.

То же самое происходит при залегании колец. Раскаленные газы проникают из камеры сгорания и разрушают масло, вследствие чего в кольцевых каналах образуются отложения. Кроме того могут появляться побочные продукты сгорания топлива.

Из-за тяжелых отложений кольца в канавках залегают, в результате чего снижается подвижность поршня. Из-за образовавшегося между кольцами и стенкой цилиндра зазора происходит прорыв картерных газов, повышается расход моторного масла.

Износ поршневых колец можно определить по некоторыми внешним признакам, например, по синему дыму из выхлопной трубы. Особенно это заметно при холодном пуске двигателя.

Вместе с поршневыми кольцами изнашиваются, как правило, юбки поршней. И если поврежденные кольца нуждаются исключительно в замене, то состояние поршней можно улучшить при помощи специальных антифрикционных покрытий – к примеру, MODENGY Для деталей ДВС.

Данное покрытие обладает широким диапазоном рабочих температур (от -70 до +260 °C), способствует снижению трения и износа поршней, защищает юбки от задиров. Применение покрытия уменьшает расход топлива, повышает мощность двигателя и делает работу силового агрегата менее шумной.

Примечательно, что MODENGY Для деталей ДВС отверждается при комнатной температуре. Покрытие не требует дополнительного оборудования для нанесения, так как имеет удобную аэрозольную фасовку.

Перед нанесением покрытия рекомендуется использовать Специальный очиститель-активатор MODENGY. Он не только убирает разнородные загрязнения, но и образует на поверхностях пленку, улучшающую адгезию покрытия.

Замена поршневых колец

Чтобы снять поршневые кольца, нужно развести их края в области замка до тех пор, пока деталь не покинет канавку. Делается это при помощи специальных щипцов или небольшой плоской отвертки.

После снятия колец канавки очищаются от нагара при помощи специального инструмента или старого компрессионного кольца, сломанного на две части.

Перед установкой новых колец следует обратиться к инструкции, которая прилагается к комплекту. В ней описывается последовательность работы и правильное расположение деталей.

После очистки канавок необходимо проверить их на предмет повреждения радиусов и боковых поверхностей.

Установку новых колец начинают с нижнего. Процедура выполняется при помощи специального цангового устройства.

По окончании работы проверяют зазоры боковых поверхностей.

Если они превышают 0,1 мм, поршни подлежат замене.

Обкатка двигателя с новыми кольцами производится в течение 3-5 тыс. км. Она включает в себя стандартные действия: прогрев двигателя, запрет длительного простоя на холостом ходу, движение на высоких оборотах, с малой скоростью при повышенных передачах и т.д. По прошествии обкатки двигатель не следует подвергать нагрузкам еще 5-10 тыс. км.

Поршневые кольца двигателя авто — основное назначение и из чего делают?

Расскажем про поршневые кольца двигателя автомобиля, какие они бывают и их основное назначение. Из чего делают поршневые кольца мотора?

Какие бывают

Компрессионные кольца

Предотвращают порыв газов из камеры сгорания в картер. Наружный диаметр кольца в свободном состоянии больше внутреннего диаметра цилиндра, поэтому часть кольца вырезана. Вырез в поршневом кольце называют замком.

Маслосъемные кольца

Препятствуют проникновению масла из картера в камеру сгорания, снимая излишки масла со стенки цилиндра. Их устанавливают ниже уровня компрессионных. Они в отличие от компрессионных колец имеют сквозные прорези.Некоторые производители изначально конструируют двигатели с повышенным расходом масла на угар из-за особой конструкции поршневых колец. Это делается, во-первых, ради снижения потерь на трения; во-вторых, ради меньшего износа цилиндро-поршневой группы; в-третьих, освежается масло внутри большого межсервисного интервала.

Из чего делают

Одним из материалов, использованных для поршневых колец — чугун. Его структура позволяет ему удерживать масло, уменьшая износ. Широко используется также производная от ковкого чугуна — пластичный чугун. Он обладает большинством качеств чугуна и может упруго деформироваться, что облегчает установку колец.

Поршневые кольца, сделанные из нержавеющей стали, являются усовершенствованием хромированных чугунных колец. По сути, нержавеющая сталь является материалом, в который входит большое количество хрома. И такие кольца имеют свойства, аналогичные свойствам хромированных колец. Нержавеющая сталь также имеет способность противостоять высокой температуре, превосходящую хромированный чугун.

Для увеличения срока службы колец и обеспечения быстрой их приработки созданы молибденовые кольца. Его основа из чугуна с молибденовым покрытием. Молибден обладает многими противоизносными свойствами хрома, а в некоторых случаях может иметь большую сопротивляемость износу. С течением времени молибденовые кольца стали основными в двигателях, так как они долговечны, относительно легко прирабатываются и более надежны.

Верхние компрессионные кольца

Существует много конфигураций верхнего компрессионного кольца и различия трудно уловимы. К примеру, кольцо может иметь преднамеренное небольшое перекручивание. Другими словами, верхняя и нижняя поверхности кольца не лежат плоско в канавке для кольца, а слегка наклонены, и только верхний или нижний край лицевой поверхности контактирует с отверстием цилиндра. Кольца сконструированы таким образом, чтобы ускорить приработку поверхностей поршневых колец и стенок цилиндров и помогать уплотнению кольца в верхней и нижней частях канавки для кольца. Величина перекручивания кольца очень мала и оно обычно делается путем стачивания фаски на внутреннем крае кольца.

Второе компрессионное и маслосъемное кольца

Основная задача второго компрессионного кольца — обеспечение дополнительного уплотнения после верхнего маслосъемного кольца. Из-за этого второе кольцо обычно «следит» только за газами, которые проходят мимо верхнего кольца, а давление и температура отличаются от значений для верхнего компрессионного кольца. Соответственно материалы и конструкция второго кольца являются менее критичными.

Второе кольцо имеет важную дополнительную функцию: оно помогает маслосъемному кольцу, действуя как «скребок», предотвращает попадание излишнего масла в камеру сгорания и возникновение детонации.

Некоторые вторые компрессионные кольца специально сделаны скошенными, чтобы содействовать работе маслосъемного кольца, а скос наименьший у верхнего края кольца. При этом оно стремится двигаться поверх масла при движении вверх в цилиндре и будет удалять масло при движении вниз. Если удаление масла является проблемой, то такой тип кольца принудительно удаляет масло, хотя второе кольцо с плоской поверхностью вместе с маслосъемным кольцом «нормального» усилия — это все, что нужно. Второе компрессионное кольцо без зазора является новой конструкцией. Используемый здесь термин «без зазора» в чем-то неправильный, т. к. невозможно изготовить кольцо полностью без зазора — его будет невозможно установить на поршень, и кольцо будет нерегулируемым даже при самых малых отклонениях формы отверстия цилиндра от окружности. Несмотря на это, кольцо можно сделать без видимого зазора для газов, проходящих мимо кольца.

При использовании этих колец двигатель прирабатывается быстрее в процессе обкатки, и он выдает немного большую мощность при проверке на стенде.

Потребность в беззазорных кольцах зависит от того, как работают другие кольца. Если верхнее компрессионное кольцо обеспечивает качественное уплотнение, то беззазорное второе компрессионное кольцо менее важно. В реальности дело обстоит не так и второе беззазорное компрессионное кольцо может быть средством при получении большей мощности.

Маслосъемные кольца важны для функционирования двигателей, особенно при использовании низкооктанового бензина. Моторное масло загрязняет камеры сгорания и головки поршней, что вызовет снижение мощности.

Как выбрать поршневые кольца | Новости автомира

Все автолюбители знают, что одним из основных элементов ДВС является поршень. Однако не все принимают во внимание тот факт, что без специальных колец поршни не могут нормально выполнять свои функции. Маслосъемные и компрессионные кольца являются важными деталями двигателя внутреннего сгорания, так как от них зависит разгонная динамика авто, расход масла и топлива, токсичность выхлопа и пусковые свойства агрегата. Эксперты Авто.про решили разобраться с тем, как устроены поршневые кольцами и с какими проблема могут столкнуться водители, владеющие автомобилей с изношенными кольцами.

Назначение и конструкция

Для начала стоит определиться с тем, какими бывают поршневые кольца. Это понятие охватывает кольца двух типов и одного промежуточного подтипа. На первый взгляд подобные изделия практически одинаковы – незамкнутые кольца, которые при установке утапливаются в канавки поршней. Однако различия в их конструкции все же есть:

1. Компрессионные кольца. Они предотвращают попадание горячих газов в картер двигателя из камер сгорания. Наружный диаметр таких колец несколько больше внутреннего диаметра цилиндров, так они имеют вырез, называемый замком;
2. Маслосъемные кольца. Предотвращают попадание масла уже из картера двигателя в камеры сгорания. Как следует из названия, кольца снимают масло со стенок цилиндров. Имеют сквозные прорези, чем отличаются от компрессионных колец, а устанавливаются ниже последних;
3. Компрессионно-маслосъемные. Ближе к компрессионным, однако имеют специфическую геометрию, благодаря которой они способны как удалять излишки масла, так и герметизировать камеру сгорания.

Стоит отметить, что некоторые автоконцерны проектируют двигатели из расчета на то, что они будут иметь повышенный расход масла. Как ни странно, обусловлено это специфической конструкцией поршневых колец. Несмотря на очевидную парадоксальность такого решения, в нем есть смысл. Во-первых, в таких двигателях потери на трения ниже, чем в тех, что экономнее расходуют масло. Во-вторых, цилиндро-поршневая группа подобных агрегатов изнашивается медленнее. Поршни подавляющего большинства двигателей оснащены тремся кольцами:

• Верхним компрессионным;
• Средним компрессионно-маслосъемным;
• Нижним маслосъемным.

Верхнее кольцо герметизирует камеру сгорания. Как правило, изнашивается быстрее остальных двух колец, так как воспринимает сильные нагрузки: высокие температуры, давление, контакт с химически агрессивными отработавшими газами. Повышенный расход масла в большинстве случаев обусловлен износом именно этих колец. Обычно их изготавливают из чугуна, легированного хромом, молибденом и никелем или же из легированных сталей с дополнительным износостойким покрытием.

Компрессионно-маслосъемные кольца берут на себя сразу несколько функций. Первая: дополнительная герметизация камер сгорания. Вторая: предотвращение излишнего расхода масла. По факту, кольцо одновременно и перекрывает доступ к камере сгорания, и снимает излишки масла по ходу движения поршня от верхней точки к нижней. Такие кольца имеют более сложную форму, нежели обычные компрессионные. В подавляющем большинстве случаев на изготовление таких колец идет легированный чугун с пластинчатым графитом – материал менее прочный, нежели, например, чугун, легированный молибденом.

Нижние маслосъемные кольца, как несложно догадаться по их названию, берут на себя задачу снятия масла со стенок цилиндров и дальнейшего его отведения в картер двигателя через специальные пазы или отверстия. Маслосъемные кольца бывают двух видов:

1. Наборные, включающие в себя пару колец и двухфункциональный расширитель;
2. Коробчатые с эспандерной пружиной.

Основное требования к маслосъемным поршневым кольцам: способность быстро и качественно прирабатываться к стенкам цилиндра. Проще говоря, кольцо должно по максимуму заполнять свободное пространство, так как это увеличивает эффективность снятия масла. На изготовление маслосъемных колец идет углеродистая сталь или же серый легированный чугун. Если гильзы цилиндров выполнены из чугуна, то маслосъемные кольца поршня должны быть хромированными.

Почему поршневые кольца выходят из строя

Читателю может показаться, что в силу простой конструкции и использования износостойких материалов поршневые кольца должны иметь огромный, практически неисчерпаемый эксплуатационный ресурс. Практика успела показать, что кольца даже самых надежных двигателей изредка нуждаются в замене, хотя и случаи, когда мотор эксплуатировался в течение многих лет без замены основных комплектующих, встречаются. Стоит понимать, что поршневые кольца, а в особенности верхние компрессионные, страдают от:

• Перепадов давления;
• Влияния химически агрессивной среды;
• Перепадов температур;
• Сухого трения.

Последний пункт стоит разобрать подробнее. Когда поршень приближается к критической точке, в месте расположения компрессионного кольца количество смазка быстро уменьшается. При этом возрастает давление и температура. Как только поршень останавливается, масляная пленка разрывается. Дальнейший путь до нижней точки компрессионное кольцо может и вовсе пройти в условиях сухого трения, что приводит к его быстрому износу. По этой причине именно верхние кольца проверяют самыми первыми – они изнашиваются быстрее остальных. Компрессионно-маслосъемные кольца испытывают намного меньшие нагрузки, так что и выходят из строя они намного реже обычных компрессионных. Так как кольца берут на себя сразу две функции, они имеют особую форму: коническую с небольшим углом наклона. На их эксплуатационном ресурсе это практически не сказывается.

По факту самыми живучими являются маслосъемные кольца – они испытывают небольшие нагрузки, так как отвечают лишь за отвод излишков масла. В предыдущем разделе уже было указано, что такие кольца имеют более сложную форму, чем компрессионные: два пояса, собирающие остатки масла, а также специальная кромка для отвода смазочного материала. Усложнение конструкции негативно сказывается на эксплуатационном ресурсе изделия, но в силу малых нагрузок, оно редко нуждается в замене.

Признаки неисправности

Первое, на чем читателю стоит заострить свое внимание, так это на величине зазора поршневых колец. Принимая форму канавок поршня, кольца образуют зазор в 0.15-0.50 мм. В технической документации двигателя указана точная величина зазора, однако в среднем она попадает в указанный диапазон. При значительном увеличении зазора будут наблюдаться проблемы с двигателем. К основным признакам неисправности поршневых колец обычно относят:

1. Падение мощности силового агрегата, обусловленное снижением компрессии;
2. Повышение расхода горючего;
3. Серьезное увеличение расхода масла.

Пробег недорогих поршневых колец обычно не превышает 150 тыс. км. Более дорогие аналоги от известных производитель могут «отходить» порядка 300 тыс. км, хотя известно немало случаев, когда пробег колец превышал отметку в 500 тыс. км. Неисправность поршневых колец бывает сложно выявить без непосредственного осмотра поршней. Однако определить степень их износа можно по неявным признакам. К ним относят:

1. Появление черного дыма. Причина кроется в том, что часть газов из камер сгорания проходит через компрессионные кольца с попадает в картер двигателя. При этом падает давление в цилиндрах и, соответственно, мощность двигателя;
2. Появление голубого дыма, имеющего сизый оттенок. Указывает на факт попадание смазочного материала в камеры сгорания;
3. Появление выхлопа белого цвета. Обычно появление белого выхлопа обусловлено наличием влаги. Если цвет выхлопа не изменился после продолжительного прогрева двигателя, имеет смысл проверит маслосъемные кольца;
4. Изменение состава топливно-воздушной смеси. Зачастую смесь переобогащается, на что указывает едкий черный дым и хлопки в системе выхлопа.

Даже если автолюбитель наблюдает что-то из вышеуказанного, не стоит сразу приступать к частичной разборке двигателя и осмотру поршневых колец. Для начала стоит проверить свечи зажигания. Если они покрыты масляном нагаром и свежей смазкой, вероятнее всего, целостность поршневых колец нарушена. Также имеет смысл проверить воздушный фильтр и воздушную гофру – на них не должно быть следов масла.

Существует одна достаточно надежная проверка: запустите двигатель и оставьте его поработать на холостом ходу, прислушиваясь. Переключите передачу. Если двигатель нестабилен, трясется, то давление в его цилиндрах неравномерно – это указывает на износ первых двух поршневых колец. Хорошо слышимые стуки могут указывать на недостаток смазки. Ответственными за эту неисправность узлами могут быть как маслосъемные кольца, так и, например, масляный насос. В этом случае требуется осмотр и диагностика на СТО.

Выбор новых колец

Подобрать новые поршневые кольца несложно. Мы живем в век развития цифровых технологий, так что поиск нужных запчастей сильно упрощают интернет-магазины. Они помогут найти как оригинальные поршневые кольца, так и более дешевые аналоги. Сразу отметим, что кольца являются ответственным элементом поршневой группы, так ни экономить на их покупки, ни тем более надеяться на взаимозаменяемость деталей разных моделей не стоит. Вести поиски можно по:

• VIN-коду автомобиля;
• Кодам имеющихся колец;
• Параметрам двигателя.

Все чаще автолюбители ведут поиски по параметрам своего транспортного средства и техническим параметрам двигателя. Это достаточно надежный способ поиска, однако его надежность сильно падает, если поиски ведутся в интернет-магазинах с сомнительной репутацией. Хорошие ресурсы имеют продвинутую кросс-базу, которая позволяет найти не только оригинальные поршневые кольца, но и сразу подбирает подходящие аналоги. Аналогам стоит уделить особое внимание. На вторичном рынке можно найти кольца из таких материалов:

• Чугун;
• Легированная сталь.

Кроме того, кольца из указанных выше материалов могут иметь особое защитное покрытие. Например, молибденовое или хромое. Кольца с защитными покрытиями обходятся дороже более «простых» моделей, но зато имеют больший эксплуатационный ресурс. На высокофорсированные двигатели имеет смысл ставить стальные кольца с защитным покрытием, тем временем как маломощные двигатели поддержанных городских автомобилей можно оснастить более доступными чугунными кольцами.

При выборе автолюбитель также может столкнуться с изделиями стандартной ширины и с тонкими кольцами. Практика успела показать, что тонкие кольца являются самыми дорогими, а их изготовлением занимается ограниченное число производителей. В первую очередь они предназначены для установки на двигатели с оборотами свыше 6000 в минуту. При этом важно понимать, что нестандартные кольца служат несколько меньше стандартных, так что и менять их придется чаще.

Экскурс по производителям

В силу кажущейся простоты изготовлены поршневых колец сегодня из выпускает большое число фирм. Многие фирмы работают исключительно на рынок своей страны, однако усилиями мелких поставщиков их продукция получает некоторое распространение в мире. Вторичный рынок стран Восточной Европы богат товарами от разных брендов и… подделками. О подделках мы поговорим чуть позже, а пока выделим несколько брендов, под именами которых автолюбитель сможет найти действительно качественные поршневые кольца:

Продукцию именно этих компаний с высокой вероятностью удастся найти и у фирм-упаковщиков. Указанные выше производители также являются поставщиками на конвейеры автомобильных концернов, что говорит о стабильно высоком качестве выпускаемых ими изделий. К несчастью, именно их продукцию часто подделывают. Больше всего подделок под Victor Reinz и Goetze. При выборе поршневых колец обращайте внимание на:

1. Упаковку. К примеру, на упаковках поддельных колец Mahle отсутствует защитная полоска и другие защитные элементы. Также обращайте внимание на качество полиграфии;
2. Общее качество изделия. Многие подделки отлично имитируют фирменный продукт, но в некоторых случаях визуальный осмотр позволяет выявить контрафакт. Особое внимание уделите маркировке.

Как показывает практика, выявить поддельные поршневые кольца проще всего именно по упаковке. Настоятельно рекомендуем узнать о защитных признаках продукции всех вышеуказанных компаний и сопоставлять полученные данные с реальным положением дел – если упаковка предложенного вам кольца отличается от фирменной, перед вами точно подделка.

Существует и продвинутый способ выявления подделок, который, впрочем, подойдет не всем автолюбителям. Дело в том, что твердость поршневых колец должна соответствовать определенным нормам. В случае компрессионных колец из чугуна марок СМ или ВЧ (самые распространенные на вторичном рынке) твердость должна составлять 96-112НВ и 100-112НВ соответственно. Если у вас есть возможность проверить соответствие колец стандартам, проблем с подделками не будет – вы сможете их выявить и вернуть продавцу.

Вывод

Поршневые кольца являются важным элементом поршней двигателя. От качества их исполнения и соответствия определенной концерном геометрии буде зависеть работоспособность силового агрегата, его топливная экономичность, мощностные показатели, расход горючего и экологичность. Автолюбители редко сталкиваются с необходимостью замены поршневых колец, так как даже относительно недорогие имеют значительный эксплуатационный ресурс. К несчастью, поршневые кольца известных фирм часто подделывают. Советуем покупать запчасти в проверенных местах и тщательно изучать каждое изделие – так вы серьезно уменьшите вероятность того, что покупаемые поршневые кольца окажутся поддельными.

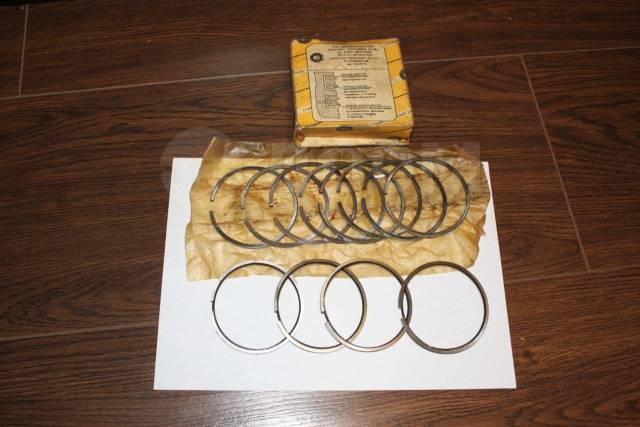

21060100010031 Кольца поршневые ВАЗ-2106 d=79.4 АвтоВАЗ — 21060-1000100-31 21060100010031 2106-1000100-31

21060100010031 Кольца поршневые ВАЗ-2106 d=79.4 АвтоВАЗ — 21060-1000100-31 21060100010031 2106-1000100-31 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

4

1

Применяется: ВАЗ, ИЖ

Артикул: 21060-1000100-31еще, артикулы доп.: 21060100010031, 2106-1000100-31скрыть

Код для заказа: 847862

Есть в наличии Доступно для заказа — 4 шт.Сейчас в 8 магазинах — >10 шт.Цены в магазинах могут отличатьсяДанные обновлены: 08.02.2021 в 11:30 Доставка на таксиДоставка курьером — 300 ₽

Сможем доставить: Завтра (к 09 Февраля)

Доставка курьером ПЭК — EasyWay — 300 ₽

Сможем доставить: Сегодня (к 08 Февраля)

Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Терминалы ТК ПЭК — EasyWay Самовывоз со склада интернет-магазина на Кетчерской — бесплатно

Возможен: сегодня с 13:50

Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) — бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в поселке Октябрьский — бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в Сабурово — бесплатно

Возможен: завтра с 13:00

Самовывоз со склада интернет-магазина на Братиславской — бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в Перово — бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в Кожухово — бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в Вешняков — бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина из МКАД 6км (внутр) — бесплатно

Возможен: завтра с 11:00

Самовывоз со склада интернет-магазина в Подольске — бесплатно

Возможен: завтра с 11:00

Код для заказа 847862 Артикулы 21060-1000100-31, 21060100010031, 2106-1000100-31 Производитель LADA Каталожная группа: . .Двигатель
Двигатель Ширина, м: 0.1 Высота, м: 0.04 Длина, м: 0.14 Вес, кг: 0.17

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

• «Хрустальные» ВАЗы: «Классика». Ты помнишь, как всё начиналось? 16 Апреля 2013

  Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

• «Хрустальные» ВАЗы: Нива 2 Апреля 2013

  Серия статей ‘«Хрустальные» ВАЗы или типичные поломки отечественных автомобилей’ знакомит автолюбителей с характерными неисправностями, которые возникают при эксплуатации машин АвтоВаза. Данная статья посвящена любимице охотников и рыболовов — «Ниве».

Наличие товара на складах и в магазинах, а также цена товара указана на 08. 02.2021 11:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

29c2cf857ee5dc5bfb820f94259b3047

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Поршневые кольца.

Когда их нужно менять?

Первым признаком износа колец является прорыв газов в картер двигателя. Клубы сизого дыма из выхлопной трубы указывают на горение масла в двигателе. При износе или поломке поршневых колец вы можете заметить увеличение расхода масла. Повышенная дымность сначала отмечается при холодном пуске двигателя. По мере прогрева поршни и кольца расширяются, уплотняя цилиндры. За счет этого количество масла, попадающего в камеру сгорания, уменьшается.

В дальнейшем износ колец достигает такого значения, при которых утечки происходя постоянно, и повышенная дымность будет наблюдаться на всех режимах работы двигателя. Это может также происходить из-за износа седел клапанов. Подбор колец необходимого размера может быть затруднен, если в результате износа диаметр поршней немного отличается от номинального.

Как уже отмечалось, негативным последствием утечек является попадание отработавших газов, а также топлива в картер двигателя. Эти соединения загрязняют масло, которое теряет свою вязкость, а также смазочные и охлаждающие свойства.
Для обеспечения качественной смазки и предотвращения повреждения деталей необходимо регулярно производить замену масла в двигателе.

В дальнейшем износ возрастает, и двигатель начинает терять мощность:

• Слишком большой объем газов уходит в картер двигателя;
• Слишком большой объем масла попадает в камеру сгорания.

Это приводит к загрязнению свечей зажигания и нарушениям в работе двигателя.

Компрессионные кольца

Компрессионные кольца обеспечивают уплотнение в верхней части поршня и препятствуют утечке газов из камеры сгорания. Они располагаются в верхних канавках поршня, хотя это зависит от конструкции двигателя. Их основными функциями является уплотнение стыка камеры сгорания и отвод тепла от поршня к стенкам цилиндра.

Комбинированные (промежуточные) кольца

Такие кольца регулируют толщину масляной пленки, снимая излишки, оставленные на стенках маслосъемным кольцом. Кроме того, они обеспечивают дополнительное уплотнение камеры сгорания и отвод тепла от поршня.

Маслосъемные кольца

Маслосъемные кольца контролируют объем масла, который оседает на стенках цилиндров. Они также помогают равномерно распределить масло по стенкам, которые смазываются разбрызгиванием. Кольца называются маслосъемными, потому что они снимают излишки масла со стенок и направляют его в картер. Они препятствуют прохождению масла между поверхностью кольца и стенкой цилиндра.
В большинстве современных двигателе зазор между поршнями и стенками цилиндров очень маленький (0.025 мм или меньше). Это позволяет минимизировать утечки и колебания поршня. Чем более стабильно положение поршня, тем лучше кольца обеспечивают герметизацию стыка. Небольшой зазор также обеспечивает менее шумную работу двигателя, что особенно заметно при холодных пусках (когда зазоры увеличены).

Во многих случаях поршни покрывают противозадирными покрытиями на основе молибдена. Они не только защищают сами детали, но также обеспечивают надежный зазор между поршнями и цилиндрами, что минимизирует колебания поршня и утечки.

Проверка зазоров поршневых колец

При измерении зазора поршневых колец делайте это в верхней и нижней частях гильзы. Если гильза имеет конусность, то зазор в верхней части будет больше, чем в нижней.
Устанавливать зазор нужно в нижнем положении поршня. Если сделать это в верхней части в случае износа гильзы, то зазор станет очень маленьким в момент, когда поршень будет в нижней точке.
Концы колец могут соприкоснуться, вызывая изгиб и повышенный износ колец. Цилиндры, имеющие конусность в пределах 0.076 до 0.130 мм, вероятно, могут быть подвергнуты ремонту. Обратитесь к спецификации завода-изготовителя для определения максимально допустимой конусности.

Установка поршневых колец

Процесс установки колец является очень ответственным, так как необходимо учитывать тип поршней и колец, которые используются в двигателе. Одной из наиболее распространенных ошибок является установка одного или нескольких колец обратной стороной.

• Даже одно второе кольцо на двигателе V8, установленное некорректно, способно вдвое увеличить расход масла!
• Если же все вторые кольца установить неправильно, двигатель будет практически безмерно расходовать масло, как и в случае неправильной приработке колец или износе седел клапанов или гильз цилиндров.
На кольцах обычно имеется метка в виде точки, которая должна быть обращена вверх. Если метка отсутствует, то кольца с фаской на внутреннем диаметре следует устанавливать так, чтобы фаска была сверху. Кольца без меток и c канавкой на внешней стороне монтируются канавкой книзу.

Другой распространенной ошибкой является спирализация колец в поршне.

Обычно она сопровождается деформацией и может повлиять на посадку и подвижность колец. При установке всегда используйте расширитель колец. Установите кольцо в расширитель и раздвиньте его ровно на столько, чтобы установить в поршень. Не раздвигайте кольцо слишком сильно.

Установите кольца так, чтобы их канавки были повернуты друг относительно друга на 180 градусов. Это снизит возможность утечки.
Перед установкой нужно сопоставить размеры колец с глубиной канавок на поршне и убедиться, что кольца подходят к двигателю.

• Если кольца будут глубоко сидеть в канавках, то они могут выскочить из поршня еще до установки.
• Если кольца будут излишне выступать из канавок, то они заклинят поршень.

Кроме того, следует измерить зазоры в самих кольцах. Поршневые кольца могут быть повреждены при установке, если их нижние концы сойдутся впритык.
По этой причине, перед установкой нужно всегда осматривать нижнюю часть колец на предмет обнаружения повреждений.
Наконец, важное значение имеет качественная смазка колец и цилиндра, особенно при первом запуске двигателя.
После хонингования цилиндров нужно промыть блок горячей водой с мыльным раствором. Это поможет удалить абразив и загрязнения, которые могут повредить новые кольца.
Помните, цилиндр всегда интенсивнее изнашивается в верхней части, так как здесь более высокие температура и давление.

Усовершенствование поршневых колец.

С каждым днём технический прогресс стремительно развивается и развиваются и совершенствуются даже самые мелкие детали современных двигателей, такие как поршневые кольца. Развитие и усовершенствование поршневых колец очень важно, так как на преодоление их трения, приходится примерно 40-60% общих механических потерь в моторе. А в особо тяжёлых условиях трудится первое поршневое кольцо, на которое приходится не менее 60% потерь на трение. Так же первое кольцо, сдерживает около 50% давления всех газов в цилиндре двигателя, а при недостаточном масляном охлаждении самого поршня, пропускает через себя до 60% температурного нагрева, переходящего к поршню. Об усовершенствовании поршневых колец мы и поговорим в этой статье.

По мере совершенствования двигателей внутреннего сгорания, совершенствовались и поршни, и об этом можно подробнее почитать вот тут, а так же вот здесь. При совершенствовании поршней, канавка первого кольца со временем сдвинулась как можно ближе к камере сгорания — вверх. Это позволило уменьшить общую высоту и массу поршня, а так же позволило снизить токсичность выхлопных газов, так как сократился объём полости между стенкой цилиндра и верхним жаровым поясом поршня (попавшие в эту полость пары горючей смеси, практически не сгорают).

Постепенное приближение верхнего поршневого кольца к камере сгорания, сильно повлияло на его температуру нагрева. И чтобы сдержать рост температуры кольца, пришлось уменьшить зазор между поршнем и цилиндром. А для осуществления нормальной работы поршня с минимальным зазором и без задиров, пришлось совершенствовать технологию производства поршней, то есть очень точно профилировать геометрию поршня (чтобы избежать заклинивания и задиров, особенно на больших оборотах). Диаметр поршня в не нагретом состоянии, в верхней его части в районе жарового пояса, делают немного конусным, а при нагреве поршня, этот небольшой конус исчезает и поршень становится идеально цилиндрическим.

Существует ещё одна проблема — это износ канавок поршневых колец. Для её устранения, в легкосплавный поршень вставляют вставки из более твёрдого и износостойкого металла (на дизельных моторах это делают уже давно). Такое конструктивное решение подтолкнуло инженеров усовершенствовать и сами поршневые кольца и их термообработку. Ещё совсем недавно, покрытие рабочей поверхности кольца молибденом или хромом, считалось вполне совершенным. Но сейчас уже запустили в серию кольца, покрытые хромом полностью (по крайней мере первое поршневое кольцо). И теперь поверхность кольца (сверху и снизу), которая трётся по твёрдой вставке поршня (канавке кольца), уже изнашивается очень медленно.

Важный вопрос, который много лет решают инженеры, это из какого металла изготавливать поршневые кольца — чугун или сталь? Ещё совсем недавно традиционным металлом для колец был высокопрочный чугун (с глобулярным графитом). Этот материал для колец, отлично справлялся со своими обязанностями, пока высота колец не уменьшалась менее 2 мм. На более современных моторах, чугунные кольца делали даже 1,5 — 1,2 мм. А вот компрессионные кольца для более перспективных и совершенных двигателей, у которых высота колец не более 1,0 мм и даже 0,8 мм, начали изготавливать из стали, чугун здесь не уместен.

Современное компрессионное поршневое кольцо.

Малая высота колец, позволяет инженерам-конструкторам существенно уменьшить и высоту поршня, а от этого уменьшить и высоту самого мотора, ну и позволяет повысить компактность и жёсткость конструкции, существенно снизить инерционные силы, и от этого увеличить обороты двигателя и поднять мощность. Вот вам и целая цепочка усовершенствований, исходящая от одной маленькой детали — поршневого кольца!

К вышесказанному следует добавить, что в отличии от чугунных, стальные кольца почти никогда не ломаются, и обладают гораздо большей упругостью и стойкостью на изгиб. Но самое главное, стальные кольца меньше изнашиваются и меньше изнашиваются их канавки, а значит существенно увеличивается ресурс двигателя.

Следующим этапом развития колец — это азотирование всей поверхности стального кольца. А некоторые фирмы, например немецкая SM — «Шоттле — Моторентайле», рабочую поверхность поршневых колец покрывает титановым покрытием, и это покрытие после азотирования, превращается в нитрид титана! А нитрид титана твёрже хрома примерно в два раза. И такие кольца уже изготавливают серийно, правда для двигателей формулы 1, но как мы знаем, из спорта всё постепенно переходит и на обычные машины, так что ждать не долго.

Так же совершенствуется и механическая обработка поршневых колец. Фирма Шоттле например, разработала микрохонинговку рабочей поверхности кольца на глубину всего 0,001 мм. После такой обработки, рабочая поверхность кольца кажется матовой, и начинает блестеть только после обкатки двигателя.

Выше описанные мной современные технологии, позволяют существенно поднять ресурс двигателя. Например новый автомобиль Мерседес Актрос, имеет на поршнях своего двигателя кольца, рассчитанные на миллион километров пробега!

Второе по счёту компрессионное кольцо поршня, ничем существенно не отличается от первого, а вот третье маслосъёмное кольцо следует немного описать. При совершенствовании третьего кольца, тоже заменили чугун сталью, но на бензиновые моторы как правило устанавливают составные маслосъёмные кольца, например как на фото 2, а на дизельные двигатели устанавливают чаще П-образные кольца, как на фото 1. Но нетрудно заметить, что и маслосъёмные кольца современных двигателей, существенно похудели, то есть стали тоньше.

Отделение фирмы SM, изготавливающей кольца, о которой я уже говорил, принадлежит японской фирме NPR, и кольца этой компании уже более 15 лет поставляют в Россию, и причём даже кольца для отечественных Вазовских автомобилей. Но вот миллионного ресурса таких колец, как на престижном Мерседесе, им не достичь. Почему? Да потому, что кроме качества колец, существует ещё много технических нюансов, влияющих на ресурс деталей, и жаль, что этих нюансов на отечественных машинах до сих пор не достигли. Этих нюансов несколько, но самых важных всего четыре.

• Первый —  правильная и точная геометрия цилиндра двигателя.
• Второй — высокое качество хонинговки цилиндра двигателя.
• Третий — очень качественное моторное масло и масляный фильтр.
• Четвёртый — совершенная система очистки воздуха, поступающего в двигатель и качественный воздушный фильтр.

На большинстве современных отечественных автомобилей, можно обнаружить задиры в цилиндрах двигателя даже на новых машинах, а геометрия цилиндра и его зеркала, далека от идеала. И установив в такой мотор даже суперсовершенное поршневое кольцо (кольца) от вышеописанных фирм, нормальной и долговременной работы в таком двигателе, от него не дождёшься.

Следует учесть, что даже такая мелочь (для многих ремонтников), как не совершенная и нестандартная прокладка головки блока двигателя (при стандартных моментах затяжки), может вызвать отклонение в геометрии цилиндров, а ведь многие гаражные «мастера» даже не соблюдают момент затяжки.

Ещё одно важное условие, это то, как установят поршневые кольца (ведь нужно использовать специальное приспособление, о котором я подробно написал вот здесь). Ведь стоит, при надевании на поршень, чуть перестараться с разжиманием тонкого кольца (0,8 -1,0 мм) и его можно выбрасывать. И многим будет казаться внешне, что кольцо сохранило форму, но необходимого распределения давления по окружности цилиндра уже не будет.

Хочу отметить, что большое преимущество современных азотированных стальных колец, это способность скользить по любой поверхности цилиндра. Хоть по чугунной гильзе, хоть по стали, никасилю или хрому, и даже по Керонайту. А вот кольца покрытые молибденом или хромом, не так универсальны, как азотированные кольца.

Ну и последнее. Мы все привыкли менять кольца на ремонтные, после определённого пробега. Но за рубежом перестали выпускать поршневые кольца ремонтных размеров, а почему? Ответить не сложно, ведь установка кольца с номинальным рабочим размером в цилиндр с наибольшим ремонтным размером, приведёт к увеличению в замке кольца его зазора с 0,2 — 0,4 мм до 0,35 до 0,55 мм. И даже при сохранении всех номинальных размеров, уже всего при 15 — 20 тысячах  пробега, зазор в кольцах будет тоже примерно 0,35 — 0,55 мм. Так какой смысл замены колец ремонтными? Из-за каких то жалких 20 тысяч?

Вот и решили, что производство обычных ремонтных колец экономически не оправдано. Лучше бросить все силы и средства на совершенствование и колец и моторов в целом. Ведь хорошая и долговременная работа поршневых колец, с миллионным ресурсом, достигается совсем другими современными методами, к которым надо стремиться нашей отечественной промышленности, и основные четыре из которых, я описал выше. Успехов всем!

Таблица постепенного усовершенствования поршневых колец, в зависимости от года изготовления.

Что делает 2-е поршневое кольцо? Объяснение назначения и функции!

Пакеты поршневых колец спроектированы так же тщательно, как и любая высокопроизводительная деталь, но «средний ребенок» может быть самым неправильно понятым. Вот взгляд на науку, которая входит в дизайн второго кольца.

С момента изобретения металлического поршневого кольца в начале промышленной революции (которое, как вы можете утверждать, в конечном итоге сделало паровую мощность непрактичной), постоянно совершенствовались и совершенствовались технологии уплотнения цилиндров для этих, казалось бы, простых деталей.Кольцевой пакет преследует три основные цели: удерживать давление в камере сгорания как при такте сжатия, так и во время рабочего хода, передавать тепло от поршня к стенкам цилиндра, откуда его можно отвести с помощью воздушного или жидкостного охлаждения, и контролировать смазку для ограничения расхода масла. и нежелательные выбросы.

Обычный автомобильный обратный звонок должен работать в гармонии, чтобы герметизировать давление сгорания, контролировать масло и передавать тепло в блок цилиндров.

В то время как легко взглянуть на верхнее кольцо или масляное кольцо внизу и интуитивно понять их вклад в достижение этих целей, второе кольцо является скорее загадкой.Что он должен делать и зачем это нужно? Как используемые материалы и физические свойства второго кольца влияют на производительность? Чтобы ответить на эти вопросы, мы обратились к старшему техническому менеджеру по работе с клиентами Алану Стивенсону, надежному источнику знаний о поршневых кольцах.

Обратите внимание на изящную форму крючка на краю кольца. Это 2-е кольцо типа Napier, и этот «крючок» помогает ему стягивать масло со стенок цилиндра, когда поршень скользит по отверстию цилиндра.

Для нашего первого вопроса мы спросили Стивенсона, играет ли второе кольцо роль в сдерживании сжатых или горючих газов. «Было время, когда отверстия были такими плохими с точки зрения обработки поверхности, округлости и так далее, а материалы колец были намного хуже, так что раньше поршни имели четыре кольца; два для компрессионного уплотнения, один для очистки масла и один для перекачки масла », — поясняет он. «Терминология отстает от технологии. Называть современное второе кольцо компрессионным кольцом неправильно.”

Так каков вклад современного второго кольца в уплотнение камеры сгорания? Пер Стивенсон, «Незначительно. Были опубликованы документы SAE, которые доказывают, как увеличенные зазоры между вторыми кольцами на самом деле увеличивают уплотнение и мощность верхнего кольца. Уплотнение горения — это 100% работа верхнего кольца ». В сочетании с другими характеристиками поршня роль второго кольца в этом отношении заключается в поддержании давления в щели между ним и верхним кольцом на как можно более низком уровне, обеспечивая любой прорыв, который заставляет его пройти мимо верхнего компрессионного кольца, способ быстро побег в картер.

В то время как маслосъемные кольца выполняют основную часть работы по «откачке» масла от поверхности стенки цилиндра, второе кольцо играет жизненно важный валок, соскребая его с поверхности цилиндра.

«Канавка аккумулятора работает вместе с большими зазорами 2-го кольца», — объясняет Стивенсон. «Короче говоря, всегда будет некоторая утечка давления сгорания за верхнее кольцо из-за движения вторичного поршня и поперечного люка цилиндра. Любое давление, которое проходит мимо верхнего кольца, имеет тенденцию застревать между верхним и вторым кольцами, что затем оказывает давление на верхнее кольцо снизу, что приводит к колебанию кольца (особенно на высоких оборотах).Канавка гидроаккумулятора создает дополнительный объем, который снижает давление. Здесь применяется закон Бойля; объем и давление имеют обратную зависимость, поэтому увеличение объема снижает давление. Соединение этого с более крупными зазорами второго кольца обеспечивает более плавный выход захваченного газа из этого пространства и снижает флаттер верхнего кольца ».

Поскольку второе кольцо специально не предназначено для использования в качестве уплотнения под давлением, оно часто имеет конструкцию, совершенно отличную от верхнего компрессионного кольца.Стивенсон говорит: «Многие верхние кольца имеют скосы внутреннего диаметра, которые заставляют их скручиваться противоположно силам, действующим на них, чтобы помочь удерживать их ровно в канавке для лучшего уплотнения. Вторые кольца имеют противоположный скос, поэтому они на самом деле скручиваются не в ту сторону, чтобы улучшить герметичность ».

По мере того, как кольца продолжают уменьшаться в размерах для уменьшения трения, материалы и производство становятся все более важными. Углеродистая сталь является предпочтительным материалом для большинства применений , особенно для более поздних моделей, и предлагает прочность и долговечность, намного превосходящие предыдущие, более толстые кольца.

Итак, установив, что второе кольцо определенно не предназначено для обеспечения уплотнения при сжатии или сгорании, как насчет второй основной цели пакета колец — отвода тепла от поршня к стенкам цилиндра, где им можно управлять? по системе охлаждения? Может показаться, что относительно небольшой контакт колец между поршнем и отверстием не может быть значительным путем для теплопроводности, но оказывается, что именно он является основным источником. Пер Стивенсон: «Здесь много переменных, но кольца передают около 70 процентов тепла сгорания от поршня в систему охлаждения».

Остальные 30 процентов уходят другими путями, такими как радиационное и конвекционное охлаждение нижней стороны поршня в воздух внутри картера, кондуктивное охлаждение за счет контакта между юбкой поршня и расточкой цилиндра, а также тепло, отводимое через брызги масла от коленчатого вала парусность. Некоторые двигатели даже используют масляные распылители в нижней части отверстия каждого цилиндра, которые направляют брызги смазки на нижнюю часть поршней специально для охлаждения.

Более тонкие поршневые кольца могут быть повреждены при установке с гораздо большей вероятностью, чем более старые кольца. Использование компрессора с коническим кольцом следует рассматривать как абсолютную необходимость при создании двигателя последней модели.

Несмотря на другие источники теплопередачи, кольцевой пакет принимает на себя большую часть нагрузки, когда речь идет о поддержании допустимой рабочей температуры поршня. Из ранее упомянутых 70 процентов общего тепла поршня: «Верхнее кольцо передает 45 процентов, второе кольцо — 20 процентов, а масляное кольцо — 5 процентов», — говорит Стивенсон.Хотя второе кольцо определенно играет свою роль в этой важной задаче, оно все же не является основной причиной присутствия кольца.

Как оказалось, второе кольцо имеет гораздо большее отношение к контролю смазки, чем «масляное кольцо» под ним. «Второе кольцо — это то, что очищает масло», — объясняет Стивенсон. «Масляное кольцо — это то, что собирает его и откачивает от стенок цилиндра через отверстия для возврата масла в канавке масляного кольца». Основная функция второго кольца заключается в непрерывном удалении излишков масла из канала ствола — при вращении кривошипа масло, выходящее из находящихся под давлением подшипников на больших концах штока, постоянно выбрасывается за поршнем, покрывая стенки отверстия.

Когда поршень движется вниз по каналу цилиндра, второе кольцо «соскребает масло со стенки цилиндра, обеспечивая смазку и предотвращая попадание масла в зону сгорания двигателя.

При ходе вниз второе кольцо и маслосъемное кольцо работают согласованно, чтобы удалить все, кроме небольшого количества масла, и вернуть его по отверстию в поддон. Стивенсон говорит: «Верхние кольца всегда будут получать скрытую смазку за счет масла, застрявшего в поперечном люке стенок цилиндра». Это та микроскопическая текстура на отверстии, которая удерживает достаточно масла, чтобы свести к минимуму трение между пакетом колец и стенкой цилиндра, в то время как второе кольцо предотвращает попадание слишком большого количества масла через верхнее кольцо в камеру сгорания.

Теперь, когда мы понимаем назначение каждого кольца в упаковке, мы можем понять, почему для верхнего и второго колец часто используются разные материалы и сечения колец. «Требования и предполагаемая функция верхнего и второго колец, безусловно, различаются, поэтому часто используются разные материалы», — продолжает Стивенсон. «В целом лучший материал верхнего кольца — сталь. Конечно, некоторые стали лучше, чем другие, но по мере того, как кольца становятся меньше и удельная производительность увеличивается, требования к верхнему кольцу (которое подвергается наибольшим злоупотреблениям) становятся самыми высокими. ”

Переместите канавку на поршне вниз, и различные выполняемые работы предъявляют более низкие требования к используемому материалу. Пер Стивенсон: «Многие вторые кольца гоночных двигателей по-прежнему изготавливаются из чугуна или высокопрочного чугуна. Второе кольцо не находится под достаточным напряжением и температурой, чтобы требовать стали ». Форма кольцевого профиля также оказывает значительное влияние на то, насколько эффективно оно удаляет масло, а также на то, сколько трения оно вызывает, и внутренний и внешний диаметры играют роль.«Скосы находятся на внутреннем диаметре кольца и определяют направление вращения кольца, чтобы облегчить соскабливание», — говорит Стивенсон. Если смотреть в поперечном сечении, то скошенное кольцо имеет один край внутреннего диаметра, вырезанный под углом — как указывает Стивенсон, это побуждает кольцо динамически скручиваться в канавке, когда оно движется вниз по отверстию, и фокусирует дополнительное давление на внешнем углу. для более эффективного удаления излишков масла.

Газовые порты — это еще один способ, с помощью которого конструкторы поршней могут управлять работой колец.Позволяя давлению сгорания достигать задней стороны верхнего кольца, они увеличивают мощность кольцевого уплотнения, уменьшая трение при трех других тактах.

«Конус, Напье и ступеньки — все это разновидности формы внешнего диаметра», — продолжает он. Цель всех этих профилей состоит в том, чтобы сконцентрировать контакт в узкой полосе для повышения эффективности очищающего действия. Как следует из названия, сужающийся внешний профиль вверху уже, чем внизу, в то время как ступенчатый кольцевой профиль имеет то, что выглядит как выемка в поперечном сечении, ориентированная по направлению движения при ходе вниз.Кольцо Napier, названное в честь известной британской инженерной фирмы D. Napier & Son, которая первоначально разработала этот профиль, на самом деле имеет поднутрение под углом или даже имеет форму крючка по внешнему диаметру, что дополнительно уменьшает площадь контакта и обеспечивает пространство для очищенного масла. побег из отверстия цилиндра. «По порядку, самый эффективный скребок — Napier, за ним следует ступенчатый, а затем конусный. Запустите Napier, если он подходит для вашего диаметра отверстия и соответствует канавке в поршнях », — заключает Стивенсон.

Какой тип комбинации вы используете, также повлияет на оптимальный выбор для вашего пакета колец, включая второе кольцо. Стивенсон советует: «Более тонкие вторые кольца более распространены в двигателях с сухим картером, вытягивающих большие объемы вакуума». Поскольку вакуум в картере помогает кольцевому уплотнению по всем направлениям, можно получить желаемые результаты, не работая со вторым кольцом. «Естественно аспиратор без использования вакуума обычно должен быть 1,5 мм или больше, в то время как принудительная индукция должна давать более крупные кольца размером 1/16 дюйма», — добавляет он.

Установка правильного зазора между кольцами имеет первостепенное значение для достижения желаемых рабочих характеристик двигателя. . При любых эксплуатационных характеристиках зазор 2-го кольца должен быть больше, чем зазор верхнего кольца, чтобы обеспечить выход прорыва и предотвратить колебание кольца от нарушения уплотнения верхнего кольца.

«Конечно, все зависит от диаметра отверстия; это почти можно представить как отношение размера кольца к размеру отверстия », — предупреждает Стивенсон. «Большой четырехцилиндровый двигатель с наддувом отлично контролирует масло с 1.Кольцо диаметром 2 мм, в то время как для большого блока диаметром 4,600 дюйма лучше использовать кольцо диаметром 1/16 дюйма. Когда дело доходит до контроля масла, эффективность картера также зависит от существенных факторов. Современные двигатели с блоками с глубокими юбками, сегментированными масляными поддонами, ветровыми поддонами и очисткой / продувкой кривошипа — все это влияет на то, сколько масла подбрасывается в цилиндры. Чем больше масла присутствует, тем тяжелее работа второго кольца ».

Как видите, проектирование и проектирование второго кольца — сложная тема, но, к счастью, эксперты Wiseco обладают коллективным опытом во всех формах сборки высокопроизводительных двигателей, чтобы дать вам надежный совет для ваших конкретных потребностей. Хотя мы не можем охватить все в одной технической статье, мы надеемся, что то, что вы узнали здесь, поможет вам лучше понять « почему », стоящую за спецификациями кольцевого пакета, и в полной мере воспользоваться знаниями, полученными от сотрудников Wiseco, когда составление собственной комбинации.

Музей поршневых колец | Функция поршневого кольца | Масляное кольцо

Масляное кольцо B-6

Смазочное масло для двигателя выполняет важную защитную функцию в двигателе, позволяя деталям скользить и предотвращая их прямой контакт металл-металл (снижение трения * 1), что вызывает износ и, в худшем случае, полный отказ двигателя .Моторное масло снижает рабочее трение, делая двигатель более эффективным; а также служит для охлаждения важных компонентов двигателя и улавливания вредных частиц грязи.

Внешний вид масляного кольца

Вы видите, как он собран? Это масляное кольцо, состоящее из трех частей, устанавливается в канавку поршня и работает как узел для обеспечения необходимой производительности. Узел масляного кольца выше имеет диаметр 86 мм, осевую ширину 2,0 мм и радиальную толщину 2.5мм.

Форма поперечного сечения боковых направляющих масляного кольца

Тонкие верхнее и нижнее пластинчатые кольца называются боковыми направляющими. Ширина каждой боковой направляющей составляет около 0,4 мм. Для каждого узла масляного кольца требуются две боковые направляющие: верхняя боковая направляющая и нижняя направляющая. Периферия каждой боковой направляющей контактирует со стенками цилиндра и скользит. Твердая пленка CrN (азотированного хрома) была нанесена на рабочую поверхность с помощью процесса PVD. Другие виды обработки поверхности рабочей поверхности боковых рельсов включают азотирование и твердое хромирование.

Внешний вид расширителя проставки масляного кольца

Волнистая конструкция, показанная на рисунке ниже, позволяет расширителю проставки действовать как пружина. Пружинное действие расширителя проставки прижимает боковые направляющие к стенке цилиндра до тех пор, пока не будут достигнуты правильное натяжение и давление на стенку агрегата.

Как упоминалось выше, две боковые направляющие и расширитель проставки образуют набор или узел маслосъемных колец. Вот почему оно называется трехкомпонентным кольцом.

Масляное кольцо из 2 частей

Масляное кольцо, показанное выше, представляет собой сборку из двух частей, которая чаще всего используется в дизельных двигателях и некоторых бензиновых двигателях. Мы называем это кольцо узлом маслосъемного кольца. Этот масляный кольцевой узел состоит из стального рельса М-образной формы и цилиндрической винтовой пружины. DVM отличается легким весом, высокой приспосабливаемостью и способностью точно контролировать масло и снижать расход масла.

• * 1 Трение, возникающее, когда внешняя периферия поршневого кольца касается внутренней периферии цилиндра

Как работают поршневые кольца — блог NAPA Know How

Двигатель — это простое механическое устройство, на самом деле воздушный насос, который использует поршни и клапаны для втягивания и выталкивания воздуха. Поршни в блоке цилиндров должны быть герметизированы внутри каждого цилиндра, чтобы процесс был эффективным. Поскольку поршни совершают миллионы ходов на протяжении всего срока службы двигателя, уплотнения имеют решающее значение. Это делается с помощью ряда колец, которые охватывают верхнюю половину поршня, уплотняя его на стенке цилиндра. Когда поршневые кольца изнашиваются, снижается КПД двигателя.

Как они работают

Поршневые кольца изготовлены из металла, стандартные двигатели используют чугунные кольца, а в высокопроизводительных двигателях могут использоваться кольца из ковкого чугуна с хромированной или хромированной поверхностью.Чугун хорош для капитального ремонта, но не более того.

Это кольца, которые вы найдете на большинстве поршней. Слева: верхнее кольцо, второе кольцо, масляные кольца, и этот конкретный набор имеет опорную планку, которая используется на поршнях, где поршневой палец находится в середине масляных колец.

Кольца из ковкого чугуна экономичны и подходят для двигателей с высокими рабочими характеристиками. Если оставить их как есть (без дополнительной облицовки), они обычно имеют мощность около двух лошадиных сил на кубический дюйм, поэтому безнаддувный двигатель мощностью 600 л.с. и 350 кубических дюймов может безопасно работать с обычными кольцами из ковкого чугуна.Увеличивая мощность или добавляя наддув или закись азота, кольца необходимо модернизировать.

Во многих поршневых кольцах с высокими рабочими характеристиками используется кольцо из ковкого чугуна и добавлена ​​облицовка, например плазменный молибден, которая увеличивает твердость и защиту для увеличения числа оборотов и наддува. Многие драгстеры с топовым топливом используют пластичные кольца из плазменно-молибденового сплава для повышения прочности, но они также меняются каждый раз, так что принимайте это как следует.

Современные двигатели имеют все более узкие поршневые кольца, отчасти из-за более совершенных производственных процессов и улучшения материалов.Чем уже кольцо, тем они становятся более хрупкими. По этой причине конструкция с узкими кольцами означает, что вам нужен самый прочный материал. Кольца на стальной основе на 20 процентов (или более) прочнее, чем кольца из ковкого чугуна, что делает их идеальным выбором для узких колец.

По мере того как кольца становятся более узкими, необходимо увеличивать прочность. Кольца из ковкого чугуна очень прочные и щадящие. Обратите внимание на отметку «верх» на лицевой стороне кольца, это указывает на верхнюю часть кольца. Не устанавливайте их вверх ногами. Кроме слов может быть ямочка или точка.

лошадиных сил — не единственное преимущество узкого стального кольца. Поскольку кольцо настолько узкое, оно снижает трение и в то же время может лучше прилегать к стенке цилиндра, поэтому двигатель более эффективен и лучше герметизирует. Это означает меньше утечек масла и меньше выбросов. Стальные кольца служат дольше, но для их приработки требуется больше времени. Стальные кольца могут быть из простой углеродистой стали или нержавеющей стали, однако кольца из нержавеющей стали нельзя использовать в стандартном цилиндре двигателя без титана или азотирования хрома.

Покрытия колец, такие как плазменный молибден, титан, хром и керамика, являются хорошими вариантами для двигателей с высокими рабочими характеристиками.Эти покрытия часто используются для конкретных двигателей, например, для грунтовых дорог (хром для защиты от грязи). Хромовое азотирование не отслаивается, как обычное хромирование.

Кольца из молибдена ломаются быстрее, чем хромированные, и обладают более высокой термостойкостью. Недостатком колец с молибденовым покрытием является то, что при детонации молибденовый материал может быть значительно поврежден. Кольца из молибдена также не подходят для спиртового топлива.

Еще одна переменная — конструкция кольцевого профиля. В большинстве стандартных колец используется квадратная грань как для верхнего, так и для второго колец.Эта конструкция функциональна и герметизирует цилиндр, но есть альтернативы получше. Бочкообразные профили, расположенные по центру или со смещением, обеспечивают отличное уплотнение и долгий срок службы. Верхнее кольцо с квадратной гранью в конечном итоге изнашивается до естественной бочкообразной формы, такая форма с самого начала обеспечивает более длительный срок службы кольца.

Этот бочкообразный профиль снижает износ колец, поскольку все кольца со временем приобретают бочкообразную форму. Этот конкретный профиль показывает, как выполняется наполнение плазмой. Только внешний край покрыт плазменным молибденом для долговечности.

Второе кольцо обычно имеет квадратную, коническую или нитевидную форму. Коническая грань — это всего лишь слегка скошенный край. Это сделано для лучшего очищения стенок цилиндра от масла. Основная задача второго кольца — регулировка масла, на втором месте — герметизация камеры сгорания. Профиль Napier представляет собой кольцо с квадратной гранью с вырезанной на нижней стороне канавкой для крючка. Эта канавка отводит масло от стенки цилиндра, уменьшая трение и улучшая контроль масла. Кольца Напье восприимчивы к повреждению от сильного ускорения.Это связано с тем, что крючок истончает кольцо по краю.

Это кольцо в стиле нейпье, обратите внимание, как внешний край имеет форму крючка. Эта канавка отводит масло от стенок цилиндра, уменьшая трение и прорыв. Этот профиль разработан Napier. Зона поднутрения отводит масло от стены для уменьшения трения. Фотография предоставлена ​​Federal-Mogul. Этот бочкообразный профиль снижает износ колец, поскольку все кольца со временем приобретают бочкообразную форму. На этом конкретном профиле показан хромированный слой.Только внешний край покрыт металлическим покрытием для прочности. Фото предоставлено Federal-Mogul

. Верхнее кольцо предназначено для контроля 90 процентов дымовых газов, второе кольцо обрабатывает последние 10-20 процентов. Последний набор колец называется масляными кольцами, эти кольца соскребают большую часть масла со стенок цилиндра. Масляные кольца на самом деле представляют собой серию из трех частей: два тонких кольца из хромированной или азотированной стали с гофрированным расширительным кольцом в центре. И рабочие характеристики, и стандартные двигатели имеют одинаковую конструкцию и не зря — она ​​работает. Два тонких кольца герметизируют стенки цилиндра независимо, в отличие от одного масляного кольца. Гофрированный расширитель обеспечивает облегчение слива, позволяя быстро отвести масло.

Кольца контроля масла состоят из трех отдельных частей, вместе они отлично справляются со своей задачей. Когда все три компонента контроля масла собраны вместе, они выглядят следующим образом. Верхнее и нижнее кольца царапают стенки цилиндра, а расширительное кольцо удерживает их в движении. Фото предоставлено Federal-Mogul.

При выходе из строя поршневых колец

Поршневые кольца должны решать целый ряд проблем.Плохой газ (детонация и свист), грязный воздух и топливо, а также загрязненное масло сокращают срок службы поршневых колец. Техническое обслуживание фильтров на вашем двигателе и регулярная замена масла имеют большое значение для срока службы колец. Когда кольца изнашиваются, становится очевидной их способность герметизировать дымовые газы.

Первым признаком износа поршневых колец является прорыв. Обычно это видно через выхлопную трубу. Из выхлопной трубы выходит синий дым, что означает, что двигатель сжигает масло. Вы можете заметить, что уровень моторного масла заканчивается быстрее, чем раньше.Впервые дымление масла появляется при холодном пуске двигателя. По мере прогрева двигателя поршни и кольца расширяются, герметизируя стенки, уменьшая количество масла, протекающего через кольца. В конце концов, кольца изнашиваются до такой степени, что происходит постоянный прорыв, и машина все время дымит. Это также может быть связано с изношенными уплотнениями клапана.

Еще одна проблема с картерными газами — это попадание продуктов сгорания в картер. Это означает, что топливо и побочные продукты сгорания в масле. По мере того как эти химические вещества проникают в масло, масло теряет вязкость и способность охлаждать и смазывать двигатель.Чтобы двигатель оставался чистым, необходимо чаще менять масло.

В конце концов износ становится настолько сильным, что происходит потеря мощности, слишком много газов сгорания попадает в картер и слишком много масла попадает в камеру сгорания. Это приводит к загрязнению свечей зажигания и плохой работе двигателя.

Есть несколько очень хороших жидких химикатов для ремонта слегка изношенных колец двигателя. Эти продукты покрывают кольца толстой масляной пленкой, которая на время помогает им герметизировать стенки двигателя.Они не работают вечно и работают только с двигателями с умеренным и умеренным износом. Эффект изношенных колец на время замаскирован, но двигатель потребуется отремонтировать.

Ознакомьтесь со всеми деталями двигателя , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о поршневых кольцах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Блог — Объяснение материалов поршневых колец

Кольца — это кольца, верно? Неправильно! Помимо толщины и диаметра, существует несколько различных материалов колец, стилей и покрытий, обеспечивающих максимальную производительность в различных средах двигателя.

Не так давно все поршневые кольца были такими же. Они были тяжелыми, толстыми, и вы могли получить любой материал, какой захотите, — главное, чтобы это был чугун. Сегодня производители высокопроизводительных двигателей могут выбирать из множества материалов и материалов для поршневых колец. Это прямой результат стремления к более прочным материалам колец, которые должны выдерживать суровые условия эксплуатации при более высоких температурах и давлениях цилиндров.

JE предлагает поршневые кольца из различных материалов, стилей и покрытий для различных областей применения.Если стандартное кольцо не режет его, также доступны услуги по изготовлению колец на заказ, такие как шлифовка, притирка и резка дамб.

Прежде чем мы углубимся в материалы, необходимо рассмотреть функции поршневого кольца. В то время как герметизация давления сгорания является очевидной целью, не менее важной функцией является передача тепла от поршня к стенке цилиндра. По мере того, как кольца становятся тоньше, эта функция теплопередачи становится еще более важной. В-третьих, кольца должны минимизировать количество масла, попадающего в камеру сгорания.Хотя многие энтузиасты думают, что главная задача второго кольца — резервное копирование давления в цилиндре, на самом деле 80 процентов его предполагаемой функции — это контроль масла, чтобы выметать оставшееся масло со стенок цилиндра, не удаленное масляным кольцом.

Для высокопроизводительного двигателя покупатель поршня сталкивается не только с выбором правильной конфигурации поршня и степени сжатия, но и с выбором оптимизированного пакета колец. Во многом этот процесс выбора продиктован тем, как будет использоваться двигатель.Это должно начинаться с выбора подходящего материала кольца. Ширину кольца и дизайн можно выбрать после того, как материал будет готов.

Шлифование и притирка колец помогает создать колец нестандартной высоты и позволяет точно настроить радиальное натяжение колец (силу, которую оно оказывает на стенку цилиндра). Это также может помочь создать чрезвычайно гладкую плоскую поверхность, которая способствует уплотнению колец.

Текущий каталог поршней JE перечисляет множество материалов колец, которые на первый взгляд могут показаться сложной задачей.Во-первых, углеродистая сталь, которая является гораздо более пластичным материалом, чем чугун, способна выдерживать более высокие температуры, не теряя самообладания, и лучше выдерживает приступы детонации. Чугун по своей природе очень хрупкий и поэтому не такой прочный, как кованая сталь, закаленная газом. Верхние кольца из газового нитрида так хорошо работают во многих различных областях применения, что даже производители оригинального оборудования теперь тратят дополнительные деньги на этот материал колец для производственных двигателей.

Хотя это звучит как универсальный материал, углеродистая сталь также является отличным выбором для систем с высоким давлением в цилиндрах, таких как закись азота, турбонаддув, двигатели с наддувом и высокие обороты.

Верхние кольца из азотированной стали являются превосходными кольцами с точки зрения долговечности и прочности. Они изготовлены из кованой стали для обеспечения прочности и пластичности, а процесс азотирования делает их чрезвычайно твердыми и устойчивыми к детонации.

Хромированные кольца с облицовкой были популярным вариантом несколько лет назад, но теперь они также уступили место прогрессу и редко используются в современных двигателях. Проблема со многими хромированными покрытиями заключалась в том, что они были чрезвычайно твердыми и их трудно было сломать должным образом, и они часто отслаивались или трескались при взрыве.Большинство применений для грунтовых дорожек теперь преобразовано в пакеты колец из нитрида стали. Некоторые кольца из нитрида стали предлагаются с плазменным молибденовым покрытием помимо газового нитрида.

Верхние кольца из нитрида стали являются отличным выбором для уличных применений, но с точки зрения стоимости могут не потребоваться для каждого двигателя. JE предлагает другие варианты для экономичного производителя двигателей. Закаленный высокопрочный чугун — отличный выбор для серьезных уличных двигателей, которые не требуют высокой термостойкости гоночных двигателей. Ковкий чугун — это шаг вперед по сравнению с обычным чугуном с добавлением магния в серый чугун для улучшения пластичности, что делает этот материал более склонным к изгибу, а не разрушению.

Кольца из серого чугуна были основным продуктом на протяжении многих лет. Хотя их более чем достаточно для второго звонка в уличных условиях, их хрупкая природа делает их неадекватными для прямой производительности в условиях верхнего кольца.

Некоторые производители двигателей предпочитают более старую технологию, с которой они добились успеха в прошлом, включая кольца из углеродистой стали с более твердой хромированной поверхностью (указанные в каталоге как кольца серий JC и JXC).Этот процесс совместим со всеми материалами отверстий цилиндров, кроме Nikasil.

Ковкий чугун примерно в два раза превышает предел прочности серого чугуна и имеет тенденцию изгибаться, а не ломаться под действием напряжения. Это делает его отличным выбором для верхнего кольца, когда важна цена. Чаще всего кольца из ковкого чугуна предлагаются с лицевым покрытием из плазменного молибдена (молибдена), чтобы сделать их более совместимыми с железными цилиндрами.

Серия Premium Race от JE — отличный пример верхнего кольца из высокопрочного чугуна, в котором используется более современная технология вставки плазменно-молибденового покрытия.Применение плазменного молибдена дает несколько пористую, но чрезвычайно твердую, износостойкую поверхность, которая удерживает масло и улучшает смазку, а также снижает трение. Плазма создается путем распыления легированного порошка, содержащего хром, молибден и никель вместе с другими микроэлементами, в небольшой канал на лицевой стороне кольца. При сильном нагревании этот металлический порошок превращается в расплавленную аэрозоль, обладающую превосходными адгезионными характеристиками, снижающими вероятность отслаивания. Эта дополнительная пористость также улучшает начальную приработку кольца, сокращая время, необходимое кольцам для оптимизации уплотнения.

Во времена маслкаров толщина кольца 5/64 дюйма была настоящим произведением искусства. Благодаря современным материалам, покрытиям и профилированию более тонкие кольца стали новым продуктом. На рисунке показано верхнее кольцо диаметром 1 мм рядом с поношенной десятицентовой монетой.

Обсуждение до сих пор было сосредоточено на верхнем кольце. Второе кольцо подвергается гораздо меньшему нагреву и давлению, чем его старший брат, и поэтому не требует такого дорогого материала. Например, пакет колец Plasma Moly, указанный в таблице колец JE, представляет собой превосходный комплект колец, в котором указано верхнее кольцо из нитрида углеродистой стали и второе кольцо из ковкого чугуна.Менее дорогой версией этой комбинации может быть комплект колец Sportsman Series, в котором верхнее кольцо из ковкого чугуна с плазменным напылением сочетается со вторым кольцом из серого чугуна.

Пакеты маслосъемных колец, как правило, менее громоздки с точки зрения материалов, и в большинстве вариантов для двух уплотнительных колец предлагается углеродистая сталь. Конструкция расширителя может измениться, но наиболее важным вопросом для маслосъемных колец является определение общего натяжения в зависимости от того, как двигатель будет разворачиваться.

После того, как вы выбрали материал кольца, вы можете перейти на следующий уровень принятия решений с точки зрения дизайна верхнего и второго кольца, стилей поверхностей, радиальной толщины и, возможно, любых специальных обработок, таких как притирка и / или ультра или критические финишные этапы.Весь этот процесс направлен на оптимизацию кольцевого уплотнения и улавливание всего давления в цилиндре в пространстве сгорания, где это может принести наибольшую пользу.

Для чего нужны поршневые кольца? : Блог AMSOIL

Простой ответ: Поршневые кольца образуют уплотнение между поршнем и стенкой цилиндра, которое предотвращает попадание сжатых продуктов сгорания в масляный поддон. Они также регулируют расход масла, предотвращая попадание избыточного масла в камеру сгорания и горение. Правильно функционирующие кольца жизненно важны для максимальной мощности и эффективности двигателя.

Подробный ответ: Большинство стандартных автомобильных поршней имеют три кольца:

Верхнее кольцо и второе кольцо обеспечивают плотное прижатие к стенке цилиндра и герметизацию камеры сгорания, удерживая дымовые газы внутри и масло наружу. Масло Кольцо соскребает масло со стенок цилиндра по мере его движения вниз по цилиндру, оседая обратно в масляный поддон.Поскольку очень тонкая масляная пленка смазывает поверхность раздела кольцо / стенка цилиндра, некоторое количество масла может гореть во время сгорания. Однако то, что составляет «нормальный» расход масла, зависит от двигателя.

Когда хорошие звонки портятся

Изношенные кольца могут привести к образованию зазора между поверхностью кольца и стенкой цилиндра. Во время сгорания сжатые газы, которые приводят поршень в движение вниз по цилиндру и вращают коленчатый вал, могут продувать поршень и двигаться вниз по стенке цилиндра в масляный поддон, забирая с собой мощность и эффективность. Продувка также загрязняет моторное масло, снижая его производительность и срок службы.

Застрявшие кольца могут привести к тому же сценарию. Чрезвычайно горячие дымовые газы могут разрушать масло, образуя нагар в кольцевых канавках. Побочные продукты бензина также могут образовывать отложения. Тяжелые отложения приводят к тому, что кольца застревают в канавках, а не выступают над поршнем, позволяя образоваться зазору между кольцом и стенкой цилиндра, что приводит к ударам и расходу масла.

Синий дым, резкий запуск и потеря мощности

Негативные последствия плохих звонков часто легко заметить.Чрезмерный расход масла может привести к выходу синего дыма из выхлопной трубы, особенно при запуске, прежде чем двигатель нагреется и кольца в цилиндре расширились. Сжигание масла также означает, что вам придется чаще доливать масло.

Изношенные или застрявшие кольца также могут привести к резкому запуску и снижению мощности. Когда двигатель вращается, поршень сжимает топливно-воздушную смесь перед сгоранием. Однако плохие кольца позволяют части топлива / воздуха выходить из камеры сгорания, эффективно снижая компрессию двигателя и затрудняя запуск двигателя.Когда он работает, пониженная компрессия лишает двигатель мощности.

Профилактика — лучшая практика

Предотвращение износа и заклинивания колец жизненно важно для увеличения мощности, эффективности и срока службы вашего двигателя. Все начинается с использования высококачественного синтетического масла, которое борется с износом и выдерживает экстремальные температуры, сохраняя поршни в чистоте. Например, синтетическое моторное масло AMSOIL Signature Series обеспечивает:

• Защита двигателя от потери мощности и износа на 75% выше, чем требуется ведущим отраслевым стандартом *, продлевая срок службы жизненно важных компонентов, таких как поршни и кулачки
• Поршни на 93% чище , чем требуется ведущим отраслевым стандартом *

Если вы подозреваете, что кольца изношены или застряли, подумайте о том, чтобы использовать масло самой высокой вязкости, рекомендованное производителем оригинального оборудования (OEM). Некоторые производители оригинального оборудования рекомендуют диапазон вязкости в зависимости от вашего климата (например, 5W-20, когда холодно, 10W-30, когда температура выше 0ºF). Использование максимальной рекомендованной вязкости может помочь закрыть зазор между кольцами и стенкой цилиндра.

Вы также можете попробовать освободить застрявшие кольца с помощью качественной промывки двигателя или присадки к топливу, предназначенной для очистки от отложений, например, AMSOIL Engine and Transmission Flush или AMSOIL P.i.® Performance Improver.

* На основе независимого тестирования AMSOIL Signature Series 5W-30 по ASTM D7320 в соответствии со спецификацией API SN.

ВАЖНОСТЬ КОМПРЕССИОННЫХ КОЛЬЦ при управлении РАСХОДОМ МАСЛА на JSTOR

Статья журнала

ВАЖНОСТЬ КОМПРЕССИОННЫХ КОЛЬЦ в управлении РАСХОДОМ МАСЛА

МЭКИ О. ТИТОР

Сделки SAE

Издатель: SAE International

https: // www.jstor.org/stable/44440268

Копировать

«Лучше рассматривать все кольца на поршне как работающие совместно, чем предполагать, что каждый тип имеет отдельную и отличную функцию, независимую от других», — советует г-н Титор в своем вступлении. «Из-за индивидуальных характеристик двигателя наиболее удовлетворительную комбинацию поршневых колец можно подобрать экспериментальным путем.. . иногда необходимы серьезные испытания ». Г-н Титор также отмечает, что: Расход масла можно удерживать на удивительно низком уровне, если держать под контролем задиры. При чрезмерных температурах цилиндра компрессионные кольца теряют свои характеристики растяжения и формы, а также в результате часть их способности следовать за стенкой цилиндра. Материал поршневых колец, имеющий удовлетворительную термостойкость, не обязательно имеет достаточную несущую способность; чугун, особенно легированный чугун, по-прежнему кажется лучшим в этом последнем свойстве.

SAE International — это глобальная ассоциация, объединяющая более 128 000 инженеров и технических специалистов в аэрокосмической, автомобильной и коммерческой промышленности. Основные направления деятельности SAE International — обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.

× Закрыть оверлей

Закрыть просмотр

Маслосъемное кольцо — High Power Media

Если верхнее компрессионное кольцо выполняет наиболее сложную задачу в двигателе, то на другом конце пакета поршневых колец регулировочное кольцо для масла не намного проще. При движении со средней скоростью, приближающейся к 4000 футов в секунду или около того, компонент должен удалить излишки масла из отверстия цилиндра при движении вниз и обеспечить достаточное количество проходов для смазки верхних колец. Затем излишки масла проталкиваются через кольцо и стекают обратно в картер через ряд прорезей или отверстий в поршне.

В отличие от компрессионного кольца / колец, описанных выше, давление газа сгорания мало или отсутствует, чтобы проникнуть в пустоту за кольцом и прижать его к стенке цилиндра, поэтому для этих колец приходится использовать совершенно другой метод поддержания некоторого вида печать.Цельное масляное кольцо, например, с двумя параллельными друг другу внешними площадками, полностью зависит от внутреннего напряжения самого кольца. Эти кольца могут иметь скошенные кромки либо на внешних краях площадок — для увеличения контактного давления, либо скошенные кромки на той части площадки, которая обращена к камере сгорания, что также будет способствовать расходу масла за счет улучшенного соскабливания масла из отверстия. Благодаря прорезям, позволяющим маслу течь обратно через поршень, независимо от конструкции детали, они выглядят несколько квадратными, и их трудно искривлять и соответствовать форме канала ствола, который часто бывает далеко не круглым во время работы цилиндра.Кольца этой конструкции очень редко используются сегодня, поскольку их по большей части вытеснили конструкции из двух и трех частей.

В некотором смысле похожий на цельное кольцо, двухкомпонентная версия оказывает давление на отверстие цилиндра с помощью винтовой пружины при сжатии. Цилиндрическая форма и часто изготавливаемая из термообработанной пружинной стали, эта спираль располагается в полукруглой канавке или V-образной форме на задней части кольца и действует равномерно по всей окружности. Это не только помогает точно установить пружину, но и уменьшает поперечное сечение, позволяя ей скручиваться и больше соответствовать форме отверстия.Когда-то просверленные отверстия были популярны, но теперь просверленные отверстия взяли верх из-за их более однородной прочности и ровного контура. Эти кольца, изготовленные из азотированных сталей с высоким содержанием хрома, с различными фасками или более выраженными скошенными краями, чаще встречаются в дизельных двигателях.

В двигателях с высокими рабочими характеристиками, особенно с гильзами цилиндров с более тонкими стенками, популярным решением являются трехкомпонентные маслосъемные кольца. Состоящие из двух тонких стальных колец (направляющих), разделенных расширяющейся прокладкой, которая также прижимает их к стенке цилиндра, эти три системы колец спроектированы так, чтобы быть полностью гибкими и «обнимать» стенку цилиндра как можно ближе.Имея низкую инерцию вокруг своего поперечного сечения, эти отдельные элементы могут также скручиваться и изгибаться в ответ на динамическую форму отверстия, обеспечивая минимальную утечку масла в компрессионные кольца выше и в то же время помогая стабилизировать поршень в отверстии. Эту приспосабливаемость рельсов можно улучшить за счет увеличения тангенциальной нагрузки или уменьшения момента инерции.

No related posts.
