Коробка передач КамАЗ КПП-152 под ЯМЗ.
Описание и особенности:
КПП КАМАЗ 152 под ЯМЗ появились относительно недавно.
Раньше для установки данной трансмиссии на силовой агрегат от МАЗа необходимо было производить ряд сложных переделок.
Сейчас же можно устанавливать полностью подготовленную КПП КАМАЗ на ЯМЗ 238 или 236.
Тип коробки передач — механическая десятиступенчатая,
состоящая из основной пятиступенчатой коробки передач и переднего двухступенчатого
редуктора — делителя передач, соединенных в одном агрегате.
Макс, входной крутящий момент 850 Нм.
Модернизированная десятиступенчатая коробка передач КАМАЗ модели КПП-152, состоит из основной пятиступенчатой коробки передач и переднего двухступенчатого редуктора-делителя. Делитель имеет высшую и низшую передачи и в сочетании с основной пятиступенчатой коробкой позволяет получать десять передач переднего хода и две заднего хода.
В этой коробке видоизменился картер.

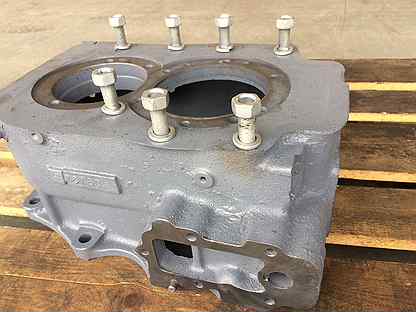

КПП КамАЗ 152 на ЯМЗ 236 выпускается в следующих модификациях:
— стандартная. Меняется картер сцепления;
— скоростная. В данной модификации помимо картера, заменяются заводские валы и шестерни. Вместо них
устанавливаются доработанные комплектующие от 141 коробки передач. Изменяется передаточное число. Благодаря этому
значительно возрастает максимальная скорость;
— усиленная. За основу этой модели, частично взяты комплектующие от 154 коробки передач. Благодаря этому
значительно возрастает стойкость к износу при максимальных нагрузках.
Независимо от доработок каждая коробка передач оборудована делителем. Этот механизм схож по устройству с двухступенчатым редуктором. Его функция заключается в понижении передаточного числа каждой скорости. Благодаря этому мотору, и автомобилю в целом легче даются крутые подъемы.
В целом технические характеристики агрегата не отличаются от заводских, за исключением скоростной и усиленной
моделей.
Делитель передач — механический, редуктор состоит из одной пары цилиндрических шестерен, ведущего 2 и промежуточного 11 валов, синхронизатора 7 и механизма переключения передач. Управление механизмом переключения передач пневматическое.
Осевой ход ведущего вала регулируется набором металлических прокладок 1 толщиной 0,2 и 0,3 мм, устанавливаемых между задней крышкой 5 и наружной обоймой шарикоподшипника. На переднем конце вала эвольвентные шлицы двумя проточками разделены на три венца. Зубья крайних венцов тоньше зубьев среднего венца для создания «замка», предотвращающего самовыключение передач в делителе. На шлицах подвижно посажен пальчиковый синхронизатор 7 инерционного типа.
Передаточные числа| первая передача | низшая | 7,82 |
| высшая | 6,38* | |
| вторая передача | низшая | 4,03 |
| высшая | 3,29* | |
| третья передача | низшая | 2,50 |
| высшая | 2. 04* | |
| четвертая передача | низшая | 1,53 |
| высшая | 1,25* | |
| пятая передача | низшая | 1,0 |
| высшая | ||
| задний ход | низшая | 7,38 |
| высшая | 6,02* |
Характиристика КПП-152 (КПП КАМАЗ на ЯМЗ, на МАЗ)
| Подшипники валов | В опорах первичного вала делителя применяются шариковые подшипники, у промежуточного вала делителя
передняя опора — шариковый подшипник, а задняя опора — роликовый без внутреннего кольца. В опорах первичного
вала КП применяются спереди роликовый подшипник без колец, сзади — шариковый подшипник. Для вторичного вала КП
применяются передний роликовый и задний шариковый подшипники. |
| Подшипники шестерен | Роликовые двухрядные с сепараторами без колец, подшипник шестерни четвертой передачи без сепаратора. |
| Синхронизаторы | Инерционного типа, пальчиковые с латунными конусными кольцами. |
| Шестерни | С косыми зубьями, кроме первой передачи и передачи заднего хода, постоянного зацепления. |
| Система смазывания | Комбинированная. Все детали смазывается разбрызгиванием, подшипники шестерен коробки передач и делителя имеют, кроме того, дополнительную подпитку от маслонагнетающего устройства. |
| Отбор мощности | от основной коробки передач с двух сторон через люки по ГОСТ 12323-66; с правой стороны — от зубчатого венца блока шестерен заднего хода; с левой — от зубчатого венца шестерни заднего хода промежуточного вала |
| Управление коробкой передач | Механическое, с дистанционным приводом для основной коробки и пневматическое преселекторное для
делителя. |
| Привод спидометра | Привод спидометра двухступенчатый, состоит из постоянной червячной пары и сменной пары цилиндрических прямозубых шестерен. |
Самостоятельные методы стыковки
До появления полноценной модификации, стыковка ЯМЗ 238 с КПП КамАЗ происходила значительно
сложнее. Существовало 3 основных метода:
1. Картер сцепления срезается. После чего по оставшимся краям сверлились отверстия, и
нарезалась резьба для крепления шпилек колокола МАЗ;

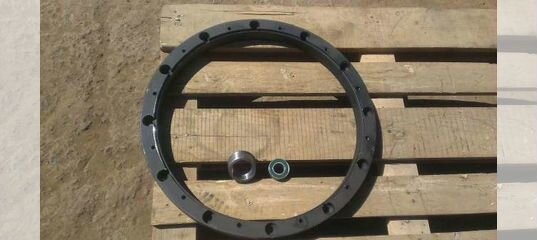

3. На моторе изменялся маховик под однодисковое сцепление. Под маховик устанавливалась обойма под подшипник коленчатого вала. После устанавливается проставка двигателя ЯМЗ для КПП КАМАЗ и закрепляется коробка.
Практика показала, что перечисленные методы установки КПП КамАЗ на двигатель ЯМЗ — не отличались надежностью.
Зачастую, неправильно подобранные размеры, или ненадежные крепления приводили к срыванию первичного вала, а также
быстрому износу внутренних компонентов.
Подготовленная КПП КамАЗ для двигателя ЯМЗ обладает большей надежностью и устойчивостью к перегрузкам.
Наша компания рекомендует приобретать подготовленные к установке коробки передач КПП-152 для ЯМЗ, не требующие дополнительных переделок.
Агрегаты имеют сертификаты соответствия и все необходимые документы. Продажа КПП и коробок передач – наше приоритетное направлений, поэтому мы закупаем агрегаты у производителя по оптовым ценам, потому можем позволить продавать по стоимости ниже средней на рынке.
Почему лучше купить у нас :
| Мы предоставляем гарантию на все реализованные агрегаты. Наши менеджеры помогут Вам определиться с нужной модификацией. | |
| Никакой 100% предоплаты. Оплата после осмотра товара. | |
Доступные цены и высокое качество товара. Cкидки постоянным клиентам. | |
| Быстрая доставка покупки в нужный город. Доставка в отдельные города осуществляется бесплатно. |
Чтобы купить необходимо:
| Позвонить по телефону (8552) 78-35-00 при это Вам следует уточнить: — модель автомобиля и его год выпуска — модель агрегата , класс экологии Евро, мощность. | |
| Прислать реквизиты на электронную почту [email protected]. | |
| Продажа оформляется подписанием договора купли-продажи. Вносится предоплата. | |
| Доставка осуществляется транспортными перевозчиками, либо нашими силами. Перед оплатой Вы сможете осмотреть и проверить агрегат на пункте доставки |
