Какой свечной ключ нужен для ваз 2114: Размер свечного ключа ваз 2114 – АвтоТоп

Свечи зажигания. Замена свечей зажигания на автомобилях ВАЗ

Для того чтобы заменить свечи зажигания на автомобилях ВАЗ, следует открыть капот и установить подпорку, кстати, подпоркой оснащены не все модели автомобилей ВАЗ. Последние модели автомобилей отечественного производства имеют на верхней части мотора пластмассовый кожух, который закрывает часть двигателя. Снимите его, открутив крепежные винты крепления, которыми он крепится к мотору.

---

Как правильно снять высоковольтный провод со свечи зажигания

Едем дальше, снимите аккуратно провод высокого напряжения со свечи зажигания 1-го цилиндра и положите его на головку блока цилиндров. Снимать высоковольтные провода необходимо, придерживая их за защитный колпачок, и ни в коем случае не за сам провод, поскольку в таком случае можно разорвать контакт между проводом и колпачком, после чего придется производить замену бронепроводов.

После этого необходимо произвести механическую очистку нагара и скопившейся грязи из гнезд, в которые установлены свечи.

Сделать это нужно для того, чтобы во время замены свечей зажигания, собравшийся вокруг них мусор, не угодил в камеру сгорания. Пытаться отмыть грязь — бессмысленно и неразумно, поскольку вся она так или иначе пойдет внутрь мотора, что рано или поздно даст свои результаты и нанесет урон поршневой группе вашей машины.

Замена свечей зажигания

Следующий этап — открутите свечу зажигания, используя свечной ключ, как правило, это торцевой ключ на 16 или 21, в зависимости от того, какие свечи установлены на вашем авто. Свечи зажигания выкручиваются исключительно на остановленном остывшем двигателе, если нарушить это правило, есть возможность обжечься и повредить резьбу. В случае если даже после того как свеча «сорвана» он продолжает туго выкручиваться, не нужно торопиться, сделайте пару оборотов в обратную сторону и снова попытайтесь аккуратно выкрутить ее. Делать это необходимо для того, чтобы ни в коем случае не повредить резьбу в головке блока цилиндров.

Если свеча сложно и туго выкручивается, это может объясняться тем, что на ее стенках или стержне накопилось большое количество нагара.

Итак, когда свеча выкручена, можно установить новую, заранее подготовленную свечу зажигания. Установите и закрутите ее до тех пор, пока пальцы не начнут проскальзывать, затем вооружитесь свечным ключом и произведите дотяжку, будьте бдительны и аккуратны, чтобы ненароком не сорвать резьбу. Чрезмерная затяжка свечей чревата испорченной резьбой в ГБЦ, а также последующими проблемами с заменой свечей.

Завершающий этап. После того как свечи вкручены, можно надеть высоковольтные провода на место, после чего установите пластмассовый кожух на место. Закрутите его и пробуйте заводить мотор. Двигатель должен заводиться сразу, а его работа должна быть стабильной и ровной.

Где купить свечи зажигания ВАЗ

Свеча зажигания W20EPR-U (Рекомендуемая для для ВАЗ 2108, 2109, ВАЗ 2110 / 2111 / 2112)

---

Ключевые слова: свечи зажигания, замена свечей зажигания, купить свечи зажигания

Инструмент для восстановления свечной резьбы|Как восстановить свечную резьбу

Восстановить резьбу свечного колодца при помощи профессионального набора довольно просто. Новую резьбу нарезает ступенчатый метчик. Его необходимо соединить с держателем для метчиков. После чего всю конструкцию следует установить в свечное отверстие с поврежденной резьбой.

Процесс нарезки, как правило, не вызывает никаких проблем. Головка блока цилиндров выполнена из алюминия и легко поддается метчику. При этом на инструмент нужно нанести консистентную смазку, тогда прирезка проходит легче. Кроме того, смазка удерживает на метчике стружку, которая образуется во время нарезки.

Мы рекомендуем закручивать метчик в поврежденную резьбу до тех пор, пока его внешний край не выйдет из резьбы примерно на пять см. Таким образом, за одну операцию мы удалим старую резьбу и создадим новую под свечную головку.

Затем необходимо очистить от стружки края свечного отверстия. Для этого следует использовать специальную фрезу, которая надевается поверх метчика. После этого свечное отверстие нужно полностью вычистить от остатков стружки. Быстрее всего это сделать с помощью продувочного пистолета.

Затем метчик нужно выкрутить из отверстия. На новую резьбу устанавливается свечная футорка с помощью специального приспособления для установки ремонтных футорок. Этим приспособлением комплектуют все профессиональные наборы для восстановления резьбы бренда Licota.

Метчик для развальцовки необходимо соединить с держателем метчиков, смазать маслом и закрутить в ремонтную футорку, которая установлена в резьбу. Тем самым происходит развальцовка ремонтной футорки.

Как только футорка плотно встанет в новую резьбу, восстановление свечной резьбы можно считать выполненным. Осталось вкрутить метчик для развальцовки и установить свечи зажигания. В результате ремонта футорка надежно установлена в свечном колодце.

Итоговый результат:

• Футорка надежно установлена в свечном колодце;
• Высокая скорость выполнения ремонта;
• В процессе ремонта был исключен риск попадания стружки в ГБЦ;
• Использование всех приспособлений не потребовало специальных навыков.

Поэтому набор для восстановления свечной резьбы, несмотря на более высокую цену, используют как профессионалы, так и продвинутые автолюбители.

как достать свечи на ваз 2114 — Автосайт

По рекомендации завода производителя, свечи зажигания среднего качества, следует менять при пробеге от 25 000 км до 30 000 км, в зависимости от типа эксплуатации. Если у вас установлены свечи зажигания с платиновым или иридиевым напылением, то на них можно

По рекомендации завода производителя, свечи зажигания среднего качества, следует менять при пробеге от 25 000 км до 30 000 км, в зависимости от типа эксплуатации

Если у вас установлены свечи зажигания с платиновым или иридиевым напылением, то на них можно проездить примерно 60 000 км. Рекомендуемые свечи для автомобилей выпускает фирма “Bosch”. Какие бы у вас не были свечи, всегда приходит момент, когда их приходится менять или чистить. В данной статье вы узнаете, как поменять свечи или как за ними ухаживать в процессе эксплуатации.

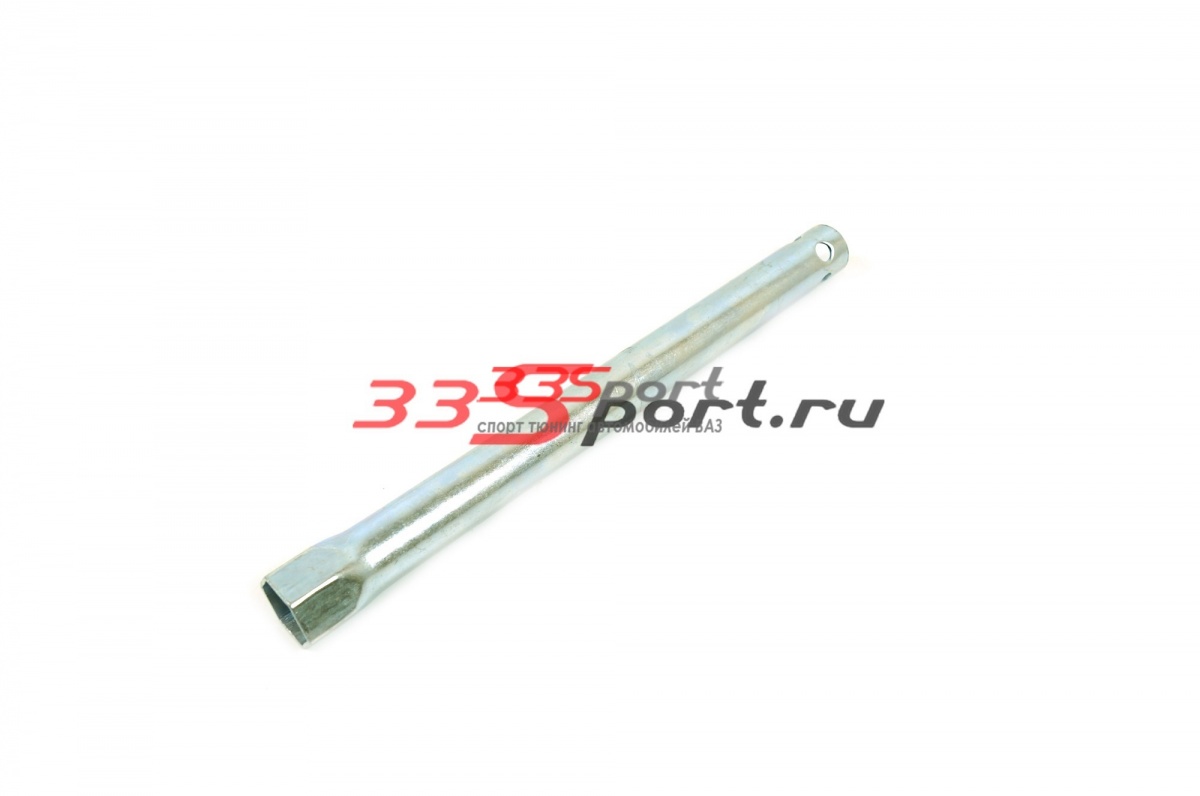

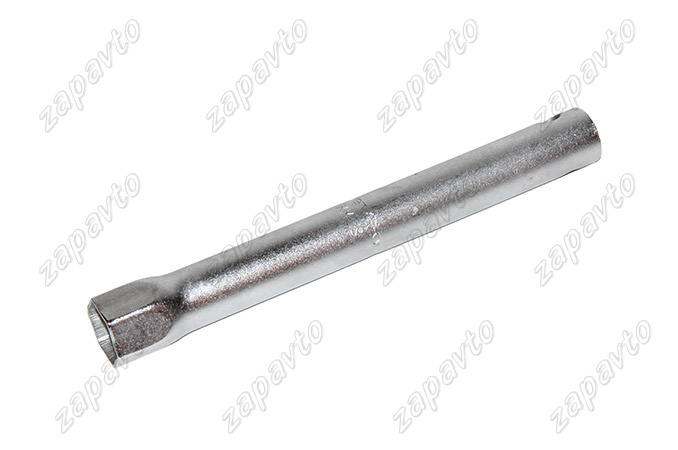

Для работы нам понадобится ключ на “10”, свечной ключ на “16” и специальный щуп

Возьмите во внимание то, что свечной ключ должен иметь либо резиновую накладку, либо магнитную поверхность, так как без этого достать свечи будет очень сложно. Итак, приступим. Для начала нам понадобится открыть капот и снять декоративную крышку, которая прикрывает двигатель.

Далее отжимаем специальный фиксатор и отсоединяем колодку проводных жгутов, которые крепятся к модулю зажигания. Если для вашего электродвигателя нужны электромагнитные муфты, агентство Линкор-Про готово предложить вам их в широком ассортименте.

Откручиваем болт, который крепит сам модуль зажигания к крышке ГБЦ. Теперь снимаем модуль зажигания со свечного колодца.

Свечным ключом откручиваем свечи и вытаскиваем их из свечной шахты.

Дам вам хороший совет, если у вас нет ключа, который имеет либо прорезиненную, либо магнитную поверхность, то можно вытянуть свечи с помощью модуля зажигания

Делается это так Наконечник модуля зажигания надеваем на керамическую изоляцию свечей и плавно вытягиваем свечу.

Когда она будет демонтирована, ее следует тщательно проверить на наличие дефектов.

Кстати, по свечам можно определить состояние двигателя, а если точнее, то состояние ГБЦ (Главный Блок Цилиндров). Теперь можно менять свечи. Делается все точно так же, только в обратном направлении.

Если же вы довольны состоянием свечей, но их внешний вид вас не устраивает, то свечу можно прочистить

Для того, чтобы прочистить свечи, нам понадобится пескоструйный аппарат, с мелкими абразивными частицами. Промываем свечу с помощью данного аппарата и приступаем к очищению внутренностей свечи. Для того, чтобы прочистить внутренности свечи, нам понадобится грубая кисточка, либо маленькая щеточка Ни в коем случае не чистите свечу металлической щеткой, так как в этом случае может повредиться керамическая оболочка электрода, что, в свою очередь, может привести к нарушению стабильности направления разряда.

Теперь нужно выставить правильный зазор на свече. Для данной операции, нам понадобится специальный щуп, которым измеряют зазор между электродами.

Если зазор будет слишком велик или мал, то отрегулируйте его, используя специальный инструмент.

Если все сделать правильно, то свечи прослужат вам еще немало времени. Удачи в ремонте, до свидания.

Похожие статьи:

Полезные советы → Секретные буквы в вашем автомобиле

Полезные советы → Правила зимнего вождения

Полезные советы → Как правильно переехать «лежачего полицейского»

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Полезные советы → Как правильно выйти из заноса

какие свечи лучше, порядок работ

Автор Павел Александрович Белоусов На чтение 4 мин. Просмотров 905

Автомобиль Рено Дастер позиционируется на отечественном рынке в качестве «народного» паркетника. Модель популярна за счёт сочетания цена-качество и возможности проводить мелкие ремонтные работы собственными силами. Однако для этого необходимо иметь минимальные знания об устройстве машины.



Какие свечи лучше использовать?

Заводские свечи зажигания для Рено Дастер поставляются под артикулом с номером 7700500155. Они ставятся на каждую машину, оснащённую бензиновым силовым агрегатом. Паркетник, получивший дизельный мотор с индексом К9К, использует свечи с маркировкой 8200682592.

Производитель оригинальных свечей, устанавливаемых на Duster, — компания Champion, с маркировкой RC87YCL. В некоторых сетях по продаже автозапчастей  встречается с индексом OE033/T10. Эти свечи получили один электрод, расположенный сбоку, их сопротивление колеблется от 3 до 7.5 кОм.

Оригинальные свечи зажигания от  Renault маркируются под номером 7700500168 и имеют два боковых электрода. По каталогу производителя, свечи на заводском конвейере используются в моделях Logan и Megane с восьмиклапанными моторами . Однако во время ТО сервисные центры ставят эти свечи и на Дастеры. Большинство владельцев отмечают снижение вибрации силового агрегата на холостых оборотах при монтаже свечей с несколькими электродами.

Во время ТО дилерские центры проводят установку оригинальных свечей с маркировкой 224018651R, которые производятся в городе Энгельс.

Комплект может включать в себя и свечи компании Bosch с номером 0242235666. Однако отзывы владельцев машин говорят о снижении динамических характеристик авто при использовании таких свечей.

Характеристики неоригинальных свечей для Renault Duster

1. Denso K20PR-U11. Такие свечи обеспечат улучшение сгорания топлива за счёт установки в боковом электроде паза U-образного вида.
2. BERU Z 193. Заметно выделяется увеличенным сроком работы.
3. EYQUEM RFN 58LZ. Снижают уровень шума, который идёт от мотора при работе на холостых.

Если машина работает в трудных условиях, тогда выбирать рекомендовано иридиевые свечи.  Для Дастера поставляются хорошие иридиевые свечи под маркировкой Denso IK20. Такие свечи улучшает динамические показатели двигателя, но их  главный недостаток детали — высокая цена комплекта.

Периодичность замены

По документам, регламентирующим порядок ТО, менять свечи зажигания на Рено Дастер придётся через каждые 30 тысяч пробега.

Самостоятельно меняем свечи на Renault Duster 2.0 16V

Для работы стоит вооружиться свечным ключом на 16 и головкой с удлинителем на 8 (она нужна для откручивания катушки).

Чтобы снять свечи зажигания на Рено Дастер, необходимо будет выкрутить катушки зажигания. Здесь есть небольшая особенность. Она касается четвёртого цилиндра катушки зажигания. На этом элементе закреплён клапан фазарегулятора.

Перед тем как начинать работы по замене, всё тщательно продуваем.



Дальше снимаем разъём. Там есть флажок, который необходимо нажать.

Идентично снимаем все остальные разъёмы.

Далее выкручиваем катушки.

Штатные болты крепления катушек на 8 либо на 10. Иногда резьбы сорвана, то катушка выходит сама по себе.

Сорвать резьбу крепления катушек можно довольно просто — это частая проблема. На той катушке где находится клапан фазорегулятора сначала необходимо развернуть фазарегулятор и катушку.



Затем её можно сдёргивать. Стоит продуть и колодцы перед выкручиванием.

Затем с помощью длинной свечной головки, диаметр которой составляет 16, можно выкручивать старые свечи зажигания.

 Достать свечи можно магнитом.

Можно использовать свечной ключ с магнитом, который без проблем достаёт старую свечу. Такие ключи можно приобрести в специализированных магазинах.

Вставляются новые свечи также с помощью магнита на ключе.

После того как свечи установлены в свечные колодцы наживляем их от руки до упора., а затем поочередно затягиваем.



Данная операция простая, но помните о силе затяжки. Очень часто автовладельцы обращаются в сервисные центры с проблемами перетяжки свечей зажигания. Для контроля в системе стоят уплотнительные кольца, которые необходимо обжать. Когда свеча прекращает тянуться, можно сделать доворот, но не более 90 градусов.

Когда свеча не обжата до конца, то возможен прорыв газа или появление запаха бензина в салоне.

Остаётся поставить на место катушку с фазером и сместить крепление электромагнитного клапана.



Остаётся подключить разъемы и на этом работы по замене свечей Рено Дастер можно считать законченными.

Свечной ключ ваз 2114 размер. Как часто нужно менять свечи зажигания на ваз

Отечественные или импортные свечи зажигания

Среди наиболее популярных производителей свечей можно выделить несколько лидеров, которые пользуются повышенным спросом и зарекомендовали себя с лучшей стороны.

Эти свечи устанавливаются заводом изготовителем с конвейера и за свои деньги отличный вариант. Однако по отзывам автолюбителей попадается брак. Поэтому при выборе этих свечей стоит перед установкой сразу проверить их.

• А-17ДВРМ (1,0) инж. 8-кл — свечи для инжекторных 8 клапанных двигателей.
• АУ-17ДВРМ (1,0) инж. 16-кл — свечи для инжекторных 16 клапанных двигателей

Свечи Brisk Чехия

Неплохие по качеству свечи Бриск зарекомендовавшие себя с положительной стороны, пользуются повышенным спросом. У Brisk есть 10 серий свечей, отличающихся по своей конструкции и предназначенных для разных типов двигателей не только на автомобилях, но и на мото транспорте.

• Свечи BRISK SUPER FORTE LOR15YC-1 для 8 клапанных
• Свечи BRISK SUPER FORTE DOR15YC-1 для 16 клапанных

Зазор у обоих видов свечей 1,1

Свечи зажигания DENSO

Японское качество свечей не нуждается в представлении. Данные свечи устанавливаются заводами изготовителями на некоторые импортные автомобили. Судя по отзывам вполне неплохие свечи из более высокой ценовой категории, чем предыдущие. Однако стоит опасаться подделок, который сейчас представлено в изобилии.

• Свечи DENSO W20TT — для 8 клапанных двигателей
• Свечи DENSO W20EPR-U11 — для инжекторных 8 клапанных

Свечи NGK

Одна их ведущих компаний по производству свечей зажигания, накаливания и других автокомпонентов. Свечи отлично качества, которые устанавливаются на конвейерах таких производителей как Nissan, Mazda и других. Судя по отзывам автолюбителей, установленные свечи NGK на их автомобилях, работали в среднем 25-30 тыс км.

Свечи NGK № 13 BPR6ES-11 для инжекторных 8 клапанных. Стоимость 450-500 руб комплект

Перед установкой новых свечей зажигания следует проверить их работоспособность. Сделать это можно ли с помощью специального прибора, либо на стенде.

Если у вас появилась нестабильная работа мотора, он начал «троить» вполне возможно, что пришла пора замены свечей зажигания, либо ПВН или . Итак, для начала проверим свечи зажигания, чаще всего причина именно в них.

• Снимаем наконечники ПВН со свечей
• Выкручиваем все 4 свечи (потребуется ключ на 21)
• Одеваем наконечник на свечу и прислоняем ее к металлу (можно к корпусу блока двигателя)

Внимание! Свеча в этот момент под высоким напряжением, поэтому держать ее лучше пассатижами или чем то похожим

Начинаем крутить стартер и смотрим на свечу, если искра есть, значит свеча работает. Такие же действия проделываем с другими свечами.

Свечи зажигания — неотъемлемый атрибут любого авто с бензиновым двигателем. Русская зима является настоящим испытанием для этих деталей. Именно в этот период года свечи все больше выходят из строя и водители начинают более тщательно обдумывать, какие свечи лучше на ВАЗ. Именно на эту тему мы сегодня и побеседуем более подробно.

Сегодня свечи на ВАЗ 2107, какие обычно ставят владельцы машин, производятся в Европе и Японии. К отечественным производителям свечей, к сожалению, водители испытывают мало доверия. В этом обзоре мы опишем несколько широкодоступных на нашем рынке свечей.

Как заменить свечи зажигания

Если у вас 2114 с двигателем 1,6л вам необходимо снять декоративную пластиковую крышку, если двигатель 1,5 то снимать ничего не нужно.

Снимаем со свечей ПВН (провода высокого напряжение или бронепровода)

С помощью свечного ключа откручиваем аккуратно свечи. Если на корпусе свечи имеются желтые кольца, необходимо провести замену и бронепроводов. Это говорит о том, что провода могут «пробивать» и скоро выйдут из строя.

После снятия старых свечей, перед установкой новых проверим, чтобы на каждой свече было уплотнительное кольцо.

Желательно перед установкой проверить свечи с помощью специального прибора или обратиться в сервис.

Свечи нужно «наживить» от руки а уже потом закручивать свечником, при этом, чтобы не сорвать резьбу усилия должны быть не более 20Н.м

После установки свечей, пвн подключайте строго как указано на модуле зажигания ВАЗ 2114.

Приветствую вас друзья на сайте ремонт и обслуживание автомобилей своими руками. Со временем даже самые хорошие свечи зажигания приходят в негодность.

Сразу возникает закономерный вопрос, как заменить свечи зажигания? Ехать на станцию технического обслуживания или произвести замену самостоятельно.

Ответ будет однозначный, замена свечей зажигания по силам даже начинающим автовладельцам, так как эта процедура очень простая и не требует каких либо навыков.

В каких случаях нужна замена свечей зажигания:

• Машина начинает плохо заводится.
• Увеличивается расход топлива.
• Движок начинает подтраивать.
• Потеря мощности, тяги авто.
• Большой пробег, при этом свечи не менялись.

Итак, разобравшись с причинами и неисправностям и убедившись, что замена свечей необходима, приступаем непосредственно к этому совсем не сложному процессу.

Обзор свечей для ВАЗа

• Трёхэлектродные японские свечи NGK BUR6ET являются весьма распространённым вариантом. Стендовые испытания показывают хорошую устойчивость работы двигателя и неплохой прирост мощности — 4,4% (все приведённые параметры указаны в сравнении с «родными» ВАЗовскими свечами ЭЗ А17ДВРМ). Также они экономичны с точки зрения расхода бензина (3,9%). Вот какие свечи лучше для ВАЗ2114.
• Французские свечи Beru Ultra-X 79 (4 электрода) наименее токсичны из всех прошедших стендовые испытания и описанных в этой статье свечей. Кроме того, эти свечи показали наибольшую экономию топлива (4,2%). Однако они несколько уступают японским аналогам по устойчивости и приросту мощности (всего 3,7%).
• Наиболее устойчивыми оказались чешские трёхэлектродные свечи Brisk Extra. Кроме устойчивости, они обеспечили серьёзный прирост мощности двигателя — на целых 4,8%. Однако их серьёзным минусом оказалась незначительная экономия бензина. Решая, какие свечи лучше для Калины, многие останавливаются на этом варианте благодаря его надёжности.
• Лучшим же показателем прироста по мощности (>6%) обладают из испытанных образцов свечи одноэлектродные Finwhale. При этом они несильно отличаются по устойчивости от с Brisk Extra и сравниваются по этому параметру с японскими свечами NGK. В то же время показатели экономности и токсичности у них ещё хуже, чем у Brisk Extra.
• Немецкие свечи Champion совместили в себе экономичность (4,2%, как у Beru Ultra-X 79) и хороший прирост мощности (5,6%). Обладают такой же средней устойчивостью, как и Beru Ultra-X 79, уступая всем другим образцам.

Решая, какие выбрать свечи зажигания, нужно учесть, чего вы от них хотите. Если для вас главное — надёжность, то ваш вариант — Brisk Premium, Finwhale либо NGK BUR6ET. Если вы заботитесь об экономии топлива, то берите Champion, Beru Ultra-X 79 или NGK. Максимальную производительность обеспечат свечи Finwhale (при этом снизится экономность) и Champion (мощность будет чуть ниже, но экономность гораздо выше). Вообще же, лучшие свечи — это оригинальные, то есть неподдельные. К сожалению, сегодня можно, не зная об этом, купить много подделок, которые иногда заставляют водителей разочароваться в продукции хороших фирм.

Кроме того, при обслуживании ВАЗ 2110, какие лучше свечи, Вам подскажет техник, ведь это не настолько серьёзная проблема, как частота, с которой нужно их менять. Делать это надо каждые 15-20 тыс. км.

Свечи зажигания – одна из наиважнейших деталей в системе зажигания любого , поэтому к их выбору и дальнейшей эксплуатации следует подходить очень ответственно. В зависимости от выбранного типа свечей и качества их установки будет зависеть то, насколько стабильным и, главное, своевременным будет искрообразование, влияющее непосредственно на качество работы двигателя.

Рассмотрим основные характеристики свечей:

• Калильное число. Эта характеристика не случайно стоит первой в нашем списке – акцентируйте именно на ней свое внимание при покупке свечей. Она показывает давление в двигательном цилиндре, при котором происходит калильное зажигание. Показатель обязательно должен соответствовать параметру, заданному для двигателя вашей машины.

Совет. Если вы не смогли найти свечи с нужным калильным числом, а машина срочно должна быть на ходу, допустима непродолжительная эксплуатация свечей с большей величиной калильного числа. Не допускайте использование в вашем автомобиле свечей с параметром, не соответствующим заданному – это чревато прогоранием клапанов, поломкой головки двигательного цилиндра и т.д.

• Зазор. Это – расстояние между «сердечником» и боковым электродом. Если каким-либо образом он изменился, то восстановить прежнее расстояние можно вручную, но лучшим выходом в данном случае будет замена свечи (как говорится, «от греха подальше»).
• Боковые электроды. В стандартной конструкции свечи зажигания представлен один электрод. Но во многих современных моделях есть несколько боковых электродов (2,3,4 штуки). Некоторые ошибочно полагают, что чем больше боковых электродов, тем больше число создаваемых искр. Это в корне неверное мнение. Искра по-прежнему будет лишь одна – процесс ее образования станет устойчивее, соответственно, при малых оборотах двигатель будет работать более стабильно. С недавних пор в продажу поступили свечи без боковых электродов. В таких моделях действительно искра образуется несколько раз, с разными промежутками времени. Таким образом, создается так называемая «гуляющая» искра, которая обеспечивает более качественное воспламенение смеси. Из-за используемой при создании таких свечей технологии (более сложной) цена продукта существенно выше традиционных моделей.

• Рабочая температура. Она колеблется в диапазоне от 500 до 900 градусов при любом режиме работы двигателя. Если температура опустится ниже минимального предела, то на свечном изоляторе образуется нагар – он может закоротить свечной зазор. При повышении температуры более максимально допустимого предела появится калильное зажигание. Поскольку этим процессом невозможно управлять, то он способен приводить к сбоям в работе мотора.
• Тепловая характеристика. Она выражается в зависимости изоляторного конуса и сердечника от работы двигателя. Свечи подразделяются по данному критерию на две основные категории: «холодные» и «горячие». Первый вариант применяется в случае, если температура нагревания свечей должна быть ниже температуры калильного зажигания, а мощность двигателя может быть при этом максимальной. Второй вариант используется в двигателях, в которых самоочищение свечей должно запускаться при небольших температурных нагрузках.

Рейтинг лучших производителей свечей для карбюраторных автомобилей ВАЗ-2112, 2115 и Нива

Поскольку Нива и некоторые модели ВАЗ (2101-2107, 2112 и 2115) имеют довольно большое количество схожих деталей в своей конструкции (подразумеваются лишь автомобили с карбюратором), то для них вполне подойдут одни и те же свечи зажигания. Рассмотрим лучших производителей свечей для карбюраторных ВАЗ 2112, 2115 и Нивы:

1. Bosch W7DTC. При их использовании наблюдается очень стабильная работа двигателя и незначительный прирост его мощности. Топлива расходуется довольно много.
2. Brisk LR15TC. Самый бюджетный вариант из всех представленных в списке. Свечи показывают неплохие результаты при эксплуатации. Расход топлива несколько выше при их использовании по сравнению с остальными вариантами, тем не менее, для своей ценовой категории это вполне неплохой продукт.
3. NGK BUR6E. При их использовании двигатель работает довольно-таки устойчиво. Свечи практически нетоксичны, выполнены весьма качественно, благодаря чему стойки к износу. При максимально открытой дроссельной заслонке повышают мощность двигателя.
4. Champion N9BYC4. Свечи в своей конструкции содержат три боковых электрода. Они отлично снижают расход топлива, устойчивы к износу, незначительно повышают мощность работы двигателя.

Рейтинг лучших свечей зажигания для инжекторных автомобилей ВАЗ-2112, 2115

Большинство производителей указывают различные сроки замены своих свечей зажигания. В принципе, для ВАЗовского автопрома характерен общий показатель в 25-30 тысяч километров пробега машины.

Совет. Конечно, если вы заметили какие-то неполадки в работе своего автомобиля или выход из строя одной из свечей при меньшем пробеге, то желательно осуществить замену этой детали незамедлительно.

Свечи, которые устанавливают на ВАЗ-2112 и 2115 практически идентичны между собой, поэтому мы будем рассматривать общий для обеих моделей автомобиля рейтинг свечей. Они могут несколько отличаться по своему составу, внешнему виду и т.д. Но вот характеристики у них одинаковые. Предлагаем вашему вниманию пятерку наиболее популярных производителей свечей для инжекторных ВАЗ-2112 и 2115:

1. Champion RC9YC. Свечи английского производства. Наблюдается невысокий расход топлива, отличаются «выносливостью» и немалой мощностью, когда двигатель работает на высоких оборотах.
2. NGK BCPR6ES-11. Отличаются доступной ценой и при этом впечатляющей работой: стойки к износу, стабилизируют работу двигателя, а также способны повысить его мощность при условии, что дроссельная заслонка будет открыта «на максимум».
3. Brisk DR15YC. Недорогая модель инжекторных свечей чешского производства отлично подойдет для автомобилей, эксплуатируемых по большей части в городской черте: благодаря удлиненному изолятору сердечники свечи быстро и отлично самоочищаются.
4. Bosch FR7DCU. Производитель, зарекомендовавший себя наилучшим образом. В конструкции свечей представлен медный центральный электрод, покрытый хромоникелевой оболочкой – это повышает его устойчивость к коррозийным процессам и эрозии. Бошевские свечи при тестах показывают не очень высокие, но достаточно стабильные результаты.
5. Beru 14FR-7DU. По своей конструкции эти свечи очень схожи с бошевскими: сердечник покрыт никелевой оболочкой, что делает свечи также устойчивыми к коррозии и эрозийный процессам. А благодаря юбке конической формы свечи довольно быстро самоочищаются. Кроме того, свечи от Beru отличаются одно «фишкой»: они дают искру высокой мощности – топливо сгорает очень эффективно и максимально.

Мы представили вашему вниманию список лучших производителей свечей зажигания для автомобилей серии ВАЗ-2112, 2115 и Нива. Обязательно обращайте внимание на внешний вид свечей при выборе подходящей модели. Уверены, вы сможете сделать хороший выбор. Желаем удачи!

Замена свечей зажигания: видео

Автомобилях ВАЗ 2114 и 2115

своими силами

Свечи

на ВАЗ 2114 и ВАЗ
2115
— принципиальный элемент системы зажигания, от которого зависит удачный пуск ДВС. Информация о том, как выбрать и какие свечи лучше поставить на Приору. Описание видов и маркировок отечественных и импортных изделий, инструкция о. В статье рассматриваются случаи, когда необходимо поменять
свечи
зажигания (СЗ),
какие свечи
поставить, также дается аннотация по их подмене на ВАЗ 2114 и
2115
.

ЗАМЕНА СВЕЧЕЙ

При обнаружении неисправностей этих приборов, нужно заменить свечи зажигания. На вопрос о возможности провести ремонт свечей зажигания, ответ один, это невозможно. При обслуживании их очищают, регулируют искровой промежуток, проверяют, но не ремонтируют. Лучше давайте поговорим о том, как производится замена свечей на ваз. Для этой операции снова потребуется свечной ключ. Замена свечей зажигания ВАЗ 2114 производится просто и легко:

1. Снимают высоковольтные провода;
2. Выворачивают их свечным ключом из своих гнёзд;
3. Вворачивают новый комплект, предварительно отрегулировав зазор между электродами. Для карбюраторных моторов он должен быть 0,7-0,85 мм, а для инжектора он равен 1,00-1,13 мм;
4. Ставят на место высоковольтные провода.

В каких случаях требуется замена свечей?

Замена СЗ на ВАЗ 2115

и ВАЗ 214 выполняется через каждые 30 000 тысяч километров пробега. Если вовремя не поменять СЗ и продолжать эксплуатировать автомобиль, то резко увеличивается износ электродов, это влечет за собой падение мощности авто и перерасход топлива. Определить состояние
свечи
и в целом системы зажигания можно исходя из внешнего вида электрода, по количеству и цвету нагара на нем. Нормальным считается нагар коричневого цвета.

При долгой эксплуатации меняются характеристики работы мотора. Если внимательно следить за работой ДВС, то по расходу топлива можно сделать выводы о состоянии СЗ. Какие свечи выбрать для Ваз 2114-15. Brisk, Denso,. Знающие люди рекомендуют менять свечи

на ВАЗах через 20 тысяч километров, а зимой даже через 15 тысяч.

Судить о необходимости замены СЗ можно по их внешнему виду, точнее по количеству и цвету нагара, а также зазору между электродами.

Примеры разной степени нагара

Какие свечи поставить?

Выбор свечей – ответственное дело. От их качества зависит срок службы двигателя, его мощность, расход топлива, успешный запуск.

Наибольшее внимание при выборе следует уделять центральному электроду, таким его показателям как: жаростойкость, теплопроводность и пластичность.

Лучшими изделиями являются свечи

, в которых самый маленький зазор – 0,4 -0,8 мм, изготовленные из дорогих материалов: платины, иридия, палладия с покрытием из серебра или золота (автор видео — Avtosferaomsk).

Важно разбираться, какие

выпускаются
свечи
для ВАЗ 2114. Выбирая новое изделие, нужно изучить его характеристики, чтобы выбрать, какие свечи лучше. На авторынке появилось большое количество производителей СЗ, но есть несколько лидеров, изделия которых пользуются наибольшим спросом. СЗ должны работать синхронно, поэтому покупать их надо одного производителя и из одинакового материала.

Из отечественных производителей можно назвать свечи

ДВРМ, выпускаемые в городе Энгельс. Они устанавливаются на ВАЗы с завода. Качество изделий отвечает цене, но встречается брак, поэтому при покупке их нужно проверять на исправность. Выпускаются изделия А-17ДВРМ (1,0) для двигателей с инжектором 8 и А-17ДВРМ (1,0) — для 16 клапанов.

Свечи зажигания . Правильный выбор

Что нужно знать когда подбираешь свечи

зажигания? Советы специалиста.

Отечественные СЗ А-17ДВРМ

Из импортных изделий хорошие чешские свечи

Brisk. Они пользуются спросом благодаря хорошему качеству. Выпускается 10 серий этих изделий, отличающихся конструкцией. Свечи зажигания на инжектор ВАЗ-2115 нормульные свечи езжу на бриске подойдут лучше. Какие свечи зажигания лучше поставить на Ладу Приору 16 клапанов?. Для начала рассмотрим основные параметры выбора:. Они имеют зазор 1,1, есть СЗ для 8 клапанных инжекторных двигателей — BRISK SUPER FORTE LOR15YC-1 и для 16 клапанных BRISK SUPER FORTE DOR15YC-1.

Японская продукция всегда отличается высоким качеством. Эти свечи

устанавливаются на некоторые марки автомобилей непосредственно на заводе. Они имеют более высокую цену, но имеют и соответствующее качество. При покупке следует остерегаться подделок, так как их очень много. Для двигателей 8 клапанов с инжектором предназначены DENSO W20TT, для двигателей с 16 клапанами — DENSO W20EPR-U11.

Компания NGK является ведущим производителем СЗ. Они устанавливаются производителями на некоторые марки иномарок. Автолюбителя утверждаю, что свечи

служат в среднем 25-30 тысяч километров. Для двигателей с инжектором 16 клапанов выпускаются
свечи
NGK № 13 BPR6ES-11.

Как часто менять свечи зажигания

В интернете, да и от знакомых мы часто слышим о том, что свечи у них проходили 50-70 тыс км. Возможно это и так, но желательно производить замену чаще. Вообще, свечи стоит разделить на 2 вида это простые и иридивые. Ресурс вторых намного больше, а значит и переодичность замены ее меньше.

Периодичность замены свечей

• обычные- каждые 15-20 тыс км пробега
• иридивые — 70-100 тыс км пробега
• малолитражные автомобили — 10-15 тыс км пробега

Если посмотреть рекомендации мирового производителя свечей NGK, они советуют производить замену свечей каждые 20-30 тыс пробега.

Наиболее популярными свечами, устанавливающимися на Ваз 2114 являются свечи:

NGK № 2 BPR6E для карбюраторных двигателей NGK № 13 BPR6ES-11 для инжекторных двигателей

BOSCH № 1 для карбюраторных DENSO W20EPR-U11 для инжекторых

Finwhale F 508 для карбюраторных Finwhale F 510 для инжекторых

Процесс демонтажа и замены СЗ

Процедура выкручивания и замены свечей должна выполняться на остывшем двигателе, чтобы избежать ожогов.

Сам процесс состоит из следующих шагов:

1. Сначала следует открыть капот. Колеса на ВАЗ 2106. Шины, Какие преимущества создания учетной записи на olx?. Затем нужно демонтировать защиту с двигателя, если она присутствует.
2. После снятия декоративной накладки нужно снять защитные колпачки с высоковольтными проводами, которые надеты на контакты. Снимать колпачки следует аккуратно, чтобы не повредить проводку.
3. Места около СЗ следует очистить от загрязнений, чтобы они не попали в цилиндры мотора.

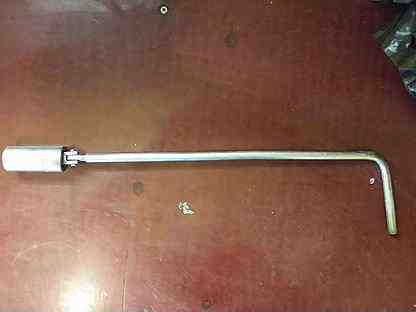

4. Теперь с помощью свечного ключа нужно выкрутить СЗ из головки блока цилиндров. Начинать выкручивание можно с любой стороны. Сначала нужно сдвинуть с мертвой точки, а затем можно аккуратно выкручивать СЗ из гнезда.
5. Вывернув старую СЗ, нужно ветошью протереть резьбу.
6. Перед тем, как вкручивать новые изделия, желательно проверить зазор на каждом из них. Для автомобилей с инжектором он должен составлять от 1 до 1,13 мм.
7. Установка СЗ — такая же простая процедура, как и выкручивание, проводится в обратном порядке. Какие свечи выбирать на ВАЗ? — YouTube. Новые изделия ставят на посадочные места старых свечей. Свечи на приору 16 кл: какие лучше ставить. Вкручивать нужно аккуратно, чтобы не повредить резьбу в головке блока цилиндров или на изделии.
8. Далее нужно надеть наконечники высоковольтных проводов. При этом нужно следить, чтобы соответствовали номера проводов, которые нанесены на них.
9. На завершающем этапе возвращается на место декоративная накладка.

После замены СЗ необходимо понаблюдать, как работает двигатель. Если он работает с перебоями, возможно, что одна из СЗ имеет дефекты. Для ее обнаружения, нужно последовательно отключать каждый высоковольтный провод. Неисправную свечу следует заменить.

Процесс замены свечей

Итак, замена свечи доступна любому владельцу при наличии свечного ключа, металлической щетки, сжатого воздуха (лучше от шинного насоса), комплекта новых свеч. Для этого стоит заглушить двигатель, дав ему остыть.

Во избежание порчи резьбового гнезда головки блока, выворачивание свечи производится после остывания двигателя.

Поэтапная рекомендация предусматривает:

Снять защитный кожух с мотора, если таковой есть (капот поднят).

Осторожно, без рывков снять защитные колпачки, удерживая их, но никак не тянуть за провода (высоковольтные).

Удалить нагар, пыль вокруг керамики и из гнезда так, чтобы грязь не попала в цилиндры.

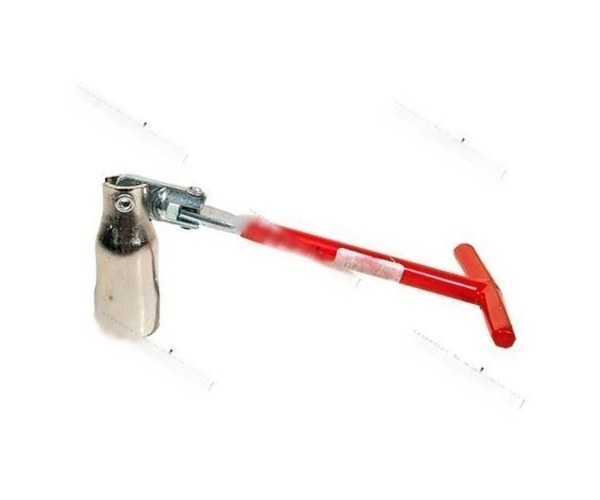

Сдвинуть свечу специальным (торцевой — шарнирный) ключом (21 мм) с мертвой точки. Дальнейшее выворачивание желательно производить руками, что исключит повреждения резьбы гнезда.

Ввернуть новую свечу вручную.

Далее закручивание осуществляется ключом

Если под рукой есть динамометрический ключ, то затяжка производится усилием 20 Н.м. Следует избегать перетяжки, чтобы не погубить резьбу гнезда.

На контакты надеваются колпачки с высоковольтными проводами.

Завершается работа установкой защитного кожуха, закрытием капота.

В случае работы двигателя с перебоями, свечи проверяются на предмет брака. Выявление такового осуществляется путем поочередного отсоединения проводов. Нужно запомнить, при снятии провода с подозрительной (бракованной) свечи, изменений в работе мотора на слух не наблюдается.

Когда менять

Даже при качественном воспламенении смеси, стабильности двигателя, свечи следует менять своевременно. Делать это нужно с появления его неритмичной работы.

Надлежащая эксплуатация автомобиля обеспечит 30, а порой 40 тысяч километров пробега на одном комплекте.

Замена свечи связана:

• Плохим запуском двигателя.
• Увеличением расхода бензина.
• Уменьшением мощности.
• Мотор троит.
• Большой пробег без замены свеч.

Для увеличения срока эксплуатации необходимо регулярно проверять зазор между электродами. Отрицательно отражается на работе свечей зажигания эксплуатация автомобиля с не прогретым двигателем, особенно в зимнее время.

Зазор свечей зажигания на ВАЗ-2114

Износ электродов отрицательно влияет на ДВС и определить это можно по увеличенному расходу топлива. Расход топлива на ВАЗ-2114 в режиме городской эксплуатации не должен превышать 10 литров.

Специалисты рекомендуют регулярно проверять зазор между электродами.

Так, большой зазор лучше для воспламенения, поскольку в интервал контактов проходит больший объем горючей смеси и происходит его качественный поджиг. Но такая ситуация может привести к обрыву искры, особенно при работе двигателя на высоких оборотах.

Маленький зазор приводит к мощной, но короткой искре, дуга которой может не разорваться. Ситуация чревата тем, что между контактами остаётся огневая плазма. А это приводит к выходу из строя КЗ (катушка зажигания) и длительному простою автомобиля.

При установке свеч, нелишне визуально проверить СЗ на предмет возможной погнутости электрода или изменения других параметров во время доставки их к месту.

Заводы поставщики рекомендуют конкретный зазор от 1,0 до 1,1 мм для ВАЗ-2114.

Приобретая СЗ в магазине, установка этих параметров не требуется. Выбор нужно делать исходя из марки своего транспорта.

Источники

• https://vaz-russia. ru/remont-vaz-2113/zamena-svechey-zazhiganiya-na-vaz-2110-vaz-2111-vaz-2112-2.html
• https://avtozam.com/vaz/2114/2115-zamena-svechej-zazhiganiya/
• https://carfrance.ru/zamena-svechej-na-vaz-2114/

Цена вопроса

Качественные изделия всегда стоят дороже. Отечественная продукция в разы дешевле, но качество оставляет желать лучшего. Поэтому стоит купить импортные свечи

, которые прослужат намного дольше отечественных. При этом продлится срок эксплуатации двигателя, и экономнее будет расходоваться топливо.

В схеме зажигания ВАЗ 2114 свечи играют центральную роль. Фактически, именно свечи зажигания осуществляют выполнение управляющего сигнала, который поступает от ключа зажигания, при его повороте в положение запуск. Получив сигнал в 24 кВ, свечи генерируют искру и поджигают впрыснутое в камеру сгорания топливо. Поэтому водители транспортных средств уделяют им много внимания. Для того чтобы правильно выбрать СЗ надо знать особенности их конструкции.

Свечи зажигания на ВАЗ 2114 в конструктивном плане ничем не отличаются от СЗ применяемых в системах зажигания других автомобилей. Основными элементами этого устройства являются:

• корпус выполненный из металла, с внешней стороны на нем сделана шестигранная головка под свечной ключ и резьбовая часть, для закручивания в корпус ГБЦ, эта часть воспринимает 67 процентов тепла выделяемого при срабатывании свечи и отдает 91 процент этого тепла на корпус головки блока;
• изолятор, сделанный из корундовой керамики с добавлением оксида алюминия, а также оксидов других редких металлов. Он вставлен в металлический корпус;
• тепловой конус, часто его называют юбкой теплового конуса. Фактически это нижняя часть изолятора, она воспринимает 21 процент тепла выделяемого в момент искрообразования;
• в верхней части изолятора крепится штекерная головка, внутри него контактный стержень, сопряженный с головкой, а в нижней части — центральный электрод;
• на нижней части корпуса свечи имеется боковой электрод, который расположен над выступающей частью электрода центрального, образуя зазор для образования искры;
• упорная часть корпуса — плоская, для лучшей герметичности при установке на нее размещают уплотнительную шайбу;
• для образования прочности и герметичности соединений внутри конструкции имеются кольцевые уплотнители и теплопроводящий стеклогер-метик;
• для борьбы с радиопомехами возникающими при искрообразовании между контактной головкой и центральным электродом может быть установлен помехоподавительный резистор.

Все составные элементы свечи на ВАЗ 2114 играют важную роль, однако особое внимание уделяется центральному электроду. Он должен обладать такими свойствами как — жаростойкость, высокая теплопроводность, пластичность и иметь высокую коррозийную эрозионную стойкость. Для этого его обычно изготавливают из различных никелевых сплавов. Однако в последние годы для улучшения КПД свечи и получения каких-либо уникальных свойств при ее работе этот электрод стали выпускать из таких металлов как медь, иридий, палладий, а также с платиновым наплавлением и с серебряным или золотым покрытием.

Какой должен быть зазор на свечах зажигания

Если у Вашего автомобиля бензиновый двигатель, значит вопрос свече зажигания вам хорошо знаком. Свечи используются для воспламенения смеси воздуха и бензина в цилиндрах. Сейчас силовые агрегаты на бензине часто используются на внедорожниках и гоночных машинах, например на Паджеро 3 поколения или на Мицубиси Эклипс.

На работоспособность свечей влияет расстояние между боковым и центральным электродами. В разных условиях она бывает разной. Ее величина зависит от используемого топлива, степени рабочей смеси, типа зажигания и других факторов.

Знать, какой зазор должен быть на свечах зажигания, нужно, потому что правильная настройка позволит сделать работу двигателя боле ровной. Свечи работают при высокой температуре и под большим давлением. По этим причинам производители уделяют особое внимание долговечности и надежности свечей. Материалы для изготовления свечей тщательно выбираются и проходят проверки. При эксплуатации они нуждаются в техническом обслуживании и проверке.

Покажите электрическую схему ВАЗ-2106. Электрическая схема ВАЗ

Типовая схема подключения ВАЗ 2106 сделана с учетом однопроводного принципа соединения элементов электрооборудования автомобиля. Это означает, что отрицательные контакты электронных устройств отображаются на т.н. Автомобиль массовый, а проводное подключение дает только положительные выводы.

Устройство электропроводки автомобиля

Данный принцип интеграции электронных компонентов в электрическую схему автомобиля реализуется на практике в такой форме соединений:

1. Существующие электрические цепи автомобиля активируются с помощью замка зажигания.
2. Электронные устройства, обеспечивающие необходимую степень безопасности при эксплуатации автомобиля, подключаются к аккумуляторной батарее через блок безопасности.
3. Части корпуса всех шести агрегатов являются хорошими проводниками тока.

Важно: при проведении ремонтных и профилактических работ на автомобиле необходимо отключить электропроводку, сняв минусовой провод с клеммы аккумуляторной батареи, иначе прикосновение к контакту аккумуляторной батареи посторонним инструментом может привести к короткому замыканию.Для наглядности схема электронной почты. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автомобилисты могут использовать ее для проведения необходимых испытаний.

При самостоятельном обслуживании автомобиля необходимо определить причину той или иной неисправности компонентов электрооборудования Шестерки. Поиск неисправностей следует начинать с замка зажигания, который предназначен для:

• Контроль исправности системы зажигания;
• координация систем безопасности и предотвращения угона автомобилей;
• буксирная «шестерка» с исправной «аварийкой».

В автомобиле ВАЗ 2106 схема подключения включает следующие элементы:

• Аккумулятор с отрицательным контактом провода с кузовом автомобиля;
• стартер с разъемом «50» от замка зажигания через пусковое реле;
• генераторное устройство;
Блок безопасности
• ;
• выключатель зажигания;
• регулирующее реле.

Принцип работы электрооборудования ВАЗ 2106

Замок зажигания имеет 4 положения, при возбуждении каждого из них переключаются определенные разъемы и контакты:

1. В положении «0» ток АКБ передается только на разъемы 30 и 30/1, остальные обесточены.
2. В положении «I» ток подается на разъемы 30-INT и 30 / 1-15, а «габариты» — под напряжением, очиститель лобового стекла, вентиляторный обогрев отопительного комплекса.
3. В положении «II» контакт 30-50 дополнительно подключается к ранее использованным разъемам. При этом в схему включены система зажигания, стартер, датчики панели, «габариты» и «поворотники».
4. В позиции «III» задействованы только «габариты», очистители звукового сигнала, лобового и кормового стекла.В этом случае ток доступен только на разъемах 30-INT и 30/1.

Ряд автомобилей данной марки оснащены такими устройствами, как комплекс обогрева заднего стекла, электроомыватель лобового стекла, реле света и др. Электроток на эти устройства идет отдельной линией через выключатель зажигания на ключевые позиции «I» и «II».

Важно: поскольку бачок омывателя изготовлен из ПВХ материала и является изолятором, электродвигатель дополнительно снабжен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах.

В «шестерке» под током постоянно работают следующие силовые цепи: звуковой сигнал, стоп-сигналы, «аварийный свет», розетка прикуривателя, вилка для «переноски», подсветка приборов. Цепи привода электрооборудования транспортного средства подлежат защите плавкими предохранителями, которые расположены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов электросхемы ВАЗ 2106 является предохранительный блок, конструкция которого не соответствует современным требованиям к составу электронного оборудования.Недостатки:

• нестабильное соединение предохранителя и розетки приводит к появлению мест горения;
• при эксплуатации необходимо нагревать предохранительный элемент, что негативно сказывается на соседних монтажных розетках;
• низкая стоимость сменных предохранителей не гарантирует их надежности, поэтому проверки данного агрегата следует проводить регулярно.

Использование так называемых «жучков» может вызвать возгорание автомобиля, поскольку высока вероятность совершения короткого замыкания.Существует полностью безопасный вариант модернизации стандартных изделий, в котором подлежат установке предохранители ножей, посадочные места, которые отлично интегрируются в блок безопасности.

Преимущества ножевых предохранителей:

• устойчивый контакт изделия с местом установки;
• плавкий элемент помещен в прозрачный ПВХ корпус;
• динамический отвод тепла за счет увеличенной площади контакта.

Важно: устройство генератора «шестерка», проводка к нему, а также к аккумулятору, стартеру, катушке, реле включения оптики и некоторым другим элементам, предохранительными элементами не оснащены.

Вот схемы управления двигателями ВАЗ-21120 и 21124. Их устанавливали на хэтчбеки Lada семейства 2112. Приведена также схема бортовой сети. Речь идет о двигателях, содержащих 16 клапанов, а схема подключения ВАЗ-2112 состоит из отдельных частей: управление двигателем, общая схема. Схема питания фар, габариты и прочее обсуждались в первой главе.

Схема подключения ВАЗ-2112

Схема подключения авто хэтчбек (кликните по картинке для увеличения)

Обозначения: 1 — Фара, 2 — Клаксон, 3 — Главный вентилятор радиатора, 4 — Стартер, 5 — Аккумулятор, 6 — Генератор, 7 — Концевой выключатель КПП (задний ход), 8 — Актуатор в двери переднего пассажира, 9 -, 10 — Реле стартера, 11 — Вентилятор отопителя, 12 — Электропривод перегородки отопителя, 13 — Главный насос, 14 — Датчик бачка омывателя, 15 — Привод в двери водителя, 16 — Селектор стеклоподъемника переднего пассажира, 17 — Кнопка отпирания пятой двери , 18 — Блок сопротивления вентилятора отопителя, 19 — Электродвигатель главного стеклоочистителя, 20 — Переключатель стеклоподъемника водителя, 21 — Электродвигатель стеклоподъемника переднего пассажира, 22 — Центральный замок, 23 — Выключатель наружного освещения, 24 — Датчик утечки тормозной жидкости, 25 — Дополнительный насос, 26 — Мотор стеклоподъемника водителя, 27 — Индикатор включения ПТФ, 28 — Выключатель ПТФ, 29 — Панель приборов , 30 — Индикатор включения обогрева стекла, 31 — Выключатель обогрева стекла, 32 — Переключатель рулевого управления, 33 — Реле ПТФ, 34 — Замок зажигания , 35 — Главный блок предохранителей, 36 — Подсветка органов управления отопителем, 37 — тревожная кнопка, 38 — контроллер управления отопителем, 39 — освещение бардачка, 40 — заглушка крышки вещевого ящика, 41 — прикуриватель, 42 — БСК — блок индикации, 43 — подсветка пепельниц, 44 — 12В гнездо, 45 — Выключатель, 46 — Привод в правой задней двери, 47 — Стеклоподъемник заднего правого пассажира, 48 — Часы, 49 — Электродвигатель стеклоподъемника заднего правого пассажира, 50 — Тормозной конец (замкнут — педаль нажата), 51 — Левая Электродвигатель стеклоподъемника заднего пассажира, 52 — Стеклоподъемник заднего левого пассажира, 53 — Привод в левой задней двери, 54 — Указатель поворота, 55 — Тормоз стояночный (замкнут — стояночный тормоз включен), 56 — Электродвигатель заднего стеклоочистителя, 57 — Фонарь навигатора , 58 — Освещение салона, 59 — Датчик температуры отопителя, 60 — Концевой выключатель открытия передней двери, 61 — Концевой выключатель открытия задней двери ч, 62 — Фонарь багажника, 63 — Задняя оптика (на кузове), 64 — Задняя оптика (на пятую дверь), 65 — Фонарь освещения номерного знака.

Буквами обозначены клеммы, к которым он подключен: A — Передний динамик справа, B — Магнитола, C — Жгут инжектора, G — Диагностический разъем EUR, D — Передний динамик слева, E — Диагностический разъем отопителя контроллер, F — задний динамик справа, H — задний динамик слева, I — разъем BK, K — резьба стеклоподъемника, L — привод пятой двери, M — дополнительный стоп-сигнал.

Все дверные замки при закрытых дверях остаются открытыми. Предлагаем схему подключения ВАЗ-2112 с описанием, а информация о концевых выключателях будет полезна сигнализаторам-установщикам.

Обратите внимание, что питание стартера может быть подключено по-разному. Либо ток на вывод 50 идет напрямую от замка, либо через реле 10. Второй вариант (как на схеме) встречается реже.

Три реле, показанные на схеме, всегда монтируются на блоке, установленном на блоке 35 выше (см. Фото).

Главный блок предохранителей и реле

Здесь часть 5 — это «реле 9», а 7 — «реле 10».

Электрические стеклоподъемники

При включении зажигания реле 11 замыкает контакты.Это позволяет управлять стеклоподъемниками с помощью селекторов 3, 4, 9 и 10.

Электрические стеклоподъемники не работают без зажигания

Других пояснений схема не требует.

центральный замок

На схеме изображены четыре исполнительных механизма, а также блок управления 3. Исполнительный механизм 7 расположен в двери водителя.

Исполнительные механизмы, центральный замок и один прицеп

Казалось бы, все просто.Но в описании на схеме подключения ВАЗ-2112 обычно не сообщается о главном: белый шнур — это вход для команды Open, коричневый — Close.

Существует вариант схемы, при которой в модуле 7 находится только концевой выключатель (без исполнительного механизма).

Фары

Реле К4 включает ближний свет, К5 включает дальний свет.

Фара одиночная

Селектор 3 на рулевой колонке включает только реле K5. А вот пояснение к электросхеме на ВАЗ-2112 говорит, что:

• Селектор 3 служит для выбора режима «ближний / дальний»;
• С его помощью ненадолго включить лампу дальнего света.

Все просто: когда переключатель 4 находится в положении II, реле К4 замыкает свои контакты. Так вот, в режиме «дальний свет» работают сразу все лампы.

Размеры, стоп-сигнал, подсветка

Габаритные огни 1 и 6 включаются выключателем 3. От него ток течет через основной блок 2, а точнее через реле исправности фонарей. На схеме вместо реле К1 показаны перемычки.

Размеры, освещение салона, стоп-сигнал, подсветка приборов

Освещение номерного знака — лампы 8. Включаются независимо от срабатывания реле. Работа фонарей заднего хода также не зависит от реле К1, а также от переключателя 3. Регулируется только концевым выключателем 10. Аналогичным образом они также включаются (концевой выключатель 11).

Яркость подсветки прибора регулируется резистором 9. Но есть нюанс: переключатель 3 должен находиться в положении I или II. Эти позиции соответствуют включению индикатора 5 (на приборке).

Указатели поворота

Лампы указателей поворота 1, 5 и 6 активируются переключателем 7. Релейный выключатель К3 включен в цепь питания этих ламп, попеременно замыкая контакты 49a-49 и 49a-31.

Основа схемы — релейный прерыватель

Без подачи тока от зажигания поворотники не работают.Также существует режим работы «Тревога», когда:

• Переключатель 4 в верхнем положении;
• Ток идет не от замка зажигания, а от вывода 3 разъема Ш4.

Туда и обратно).

При обрыве контакта в патроне одной из ламп частота срабатывания реле К3 удваивается. В нормальном состоянии это 1,2-1,9 Гц.

Схема зажигания и система управления двигателем

Приведем схемы управления для следующих двигателей внутреннего сгорания:

Двигатель	21120 (Евро-2)	21124 (Евро 2)	21124 (Евро 3)
Сопла	1	2	2
Катушка зажигания	—	1	1
Свечи	2	—	—
Модуль зажигания	3	—	—
Разъем диагностический	4	B	B
ЭБУ	5	3	3
Отводы к приборной панели	6	E	E
Реле зажигания (6)	7	4	4
Предохранитель цепи зажигания (1)	8	5	5
Реле вентилятора (4)	9	6	6
Предохранитель вентилятора (2)	10	7	7
Реле топливного насоса (5)	11	8	8
Предохранитель топливного насоса (3)	12	9	9
ПМРВ	13	10	10
Датчик неровной дороги	—	—	11
TPS	14	11	12
ДТОЖ	15	12	13
IAC	16	17	14
Лямбда-зонд основной	17	14	15
Дополнительный лямбда-зонд	—	—	16
Датчик детонации	18	15	18
ДПКВ	19	16	19
Клапан продувки адсорбера	20	13	17
Блок APS	21	18	20
Индикатор APS	22	19	21
Датчик скорости	23	21	23
Бензонасос + датчик уровня	24	22	24
Датчик давления масла	25	23	25
Датчик термометра антифриза	26	24	26
Датчик уровня масла	27	—	—
Датчик фазы	28	20	22
Разъем ABS	A	И	И
Разъем кондиционера	B	IN	IN
Разъем вентилятора	C	—	—
Подсветка замка зажигания (на сине-белый провод)	D + E	—	—
Отводы жгута проводов двери	—	Д	Д
+ аккумулятор	F	G	G
Вес	G1 + G2	G1 + G2	G1 + G2

Скобки указывают на элементы, установленные в дополнительном монтажном блоке.

Предоставляется бесплатный электротехнический справочный материал отечественного автомобиля ВАЗ-2105. В том числе блок реле и предохранителей, а также схемотехника некоторых модификаций. Электрика выполнена по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии подключены к «массе» автомобиля, которая служит вторым проводом. Большинство цепей включаются выключателем зажигания. Схема автомобиля представлена ​​на рисунках двумя частями. Щелкните, чтобы увеличить в полноэкранном режиме.

Электрооборудование ВАЗ 2105 — схема

1 — указатели поворота боковые; 2 — блок-фары; 3 — очистители фар; 4 — звуковые сигналы; 5 — электродвигатель омывателя фар; 6 — блок управления пневмоклапаном карбюратора; 7 — мотор-редуктор очистителя лобового стекла; 8 — электрический омыватель лобового стекла; 9 — датчик уровня тормозной жидкости; 10 — катушка зажигания; 11 — лампа моторного отсека ВАЗ-2105; 12 — распределитель зажигания; 13 — датчик контрольной лампы давления масла; 14 — свечи зажигания; 15 — датчик указателя температуры охлаждающей жидкости; 16 — генератор; 17 — микровыключатель карбюратора; 18 — аккумуляторная батарея; 19 — пневмоклапан; 20 — реле стартера; 21 — стартер; 22 — реле очистителя лобового стекла; 23 — реле зажигания; 24 — реле выключателя сигнализации и указателей поворота; 25 — выключатель стоп-сигнала; 26 — патрон для переносной лампы; 27 — выключатель света заднего хода; 28 — выключатель контрольной лампы стояночного тормоза; 29 — монтажный блок; 30 — выключатель осветительных приборов 2105; 31 — выключатель зажигания; 32 — выключатель наружного освещения; 33 — выключатель стеклоочистителя; 34 — выключатель омывателя лобового стекла и фар, очистителей фар; 35 — выключатель звуковых сигналов; 36 — выключатель фар; 37 — переключатель указателя поворота; 38 — выключатель аварийной сигнализации; 39 — выключатель обогрева заднего стекла; 40 — электродвигатель отопителя; 41 — прикуриватель; 42 — лампа бардачка; 43 выключателя затемнения в дверных полках; 44 — выключатель противотуманных фар в задних фонарях; 45 — контрольная лампа давления масла; 46 — контрольная лампа резерва топлива; 47 — комбинация приборов; 48 — реле-прерыватель контрольной лампы стояночного тормоза; 49 — контрольная лампа уровня тормозной жидкости; 50 — блок сигнальных огней; 51 — контрольная лампа задней противотуманной фары; 52 — контрольная лампа стояночного тормоза; 53 — вольтметр; 54 — контрольная лампа габаритного света; 55 — спидометр; 56 — контрольная лампа указателей поворота; 57 — контрольная лампа дальнего света фар; 58 — выключатель электродвигателя отопителя; 59 — оттенок; 60 — добавочный резистор электродвигателя отопителя; 61 — задние фонари; 62 — подсветка номерного знака; 63 — указатель уровня и указатель запаса топлива; 64 — элемент обогрева заднего стекла; А — порядок условной нумерации вилок в колодках трехрычажного автопереключателя.

Вставка колодки монтажного блока

Схема бесконтактной системы зажигания ВАЗ

1. Свечи зажигания
2. Датчик распределения зажигания
3. Экран
4. Датчик Холла
5. Выключатель
6. Катушка зажигания
7. Монтажный блок
8. Реле зажигания
9. Выключатель зажигания.

Схема системы управления электромагнитным клапаном карбюратора

• 1. Концевой выключатель карбюратора
• 2.Катушка зажигания
• 3. Электромагнитный клапан
• 4. Монтажный блок
• 5. Реле зажигания
• 6. Выключатель зажигания
• 7. Блок жгута проводов, подключенный к блоку управления электропневматическим клапаном.
• 8. Блок управления электромагнитным клапаном

А. Порядок условной нумерации разъемов в блоке управления

Автоматические предохранители 2105

1 (8 А) Задние фонари (фонарь заднего хода). Электродвигатель подогревателя.Контрольная лампа и реле обогревателя заднего стекла (обмотка).
2 (ДЛЯ) Электродвигатели очистителя и омывателя лобового стекла. Электродвигатели омывателей и очистителей фар. Реле стеклоочистителя. Реле омывателей и омывателей фар (контакты).
3 (8 A) Ожидание
4 (8 A) Ожидание
5 (16 A) Обогрев заднего стекла и реле включения обогревателя (контакты).
b (8 A) Прикуриватель. Розетка для переносной лампы.
7 (16 А) Звуковые сигналы
8 (8 А) Указатели поворота в режиме сигнализации.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме.
9 (8 А) Регулятор напряжения генератора (на автомобилях с генератором Г-222)
10 (8 А) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Контрольная лампа и реле заряда аккумулятора. Комбинация приборов Вольтметр. Система управления пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза.
11 (8 А) Задние фонари (стоп-сигналы). Абажуры внутреннего освещения кузова.
12 (8 А) Правая фара (дальний свет). Катушка реле включения омывателей фар (при включенном дальнем свете).
13 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар.
14 (8 А) Левая фара (стояночный свет). Правый задний фонарь (задний фонарь). Подсветка номерного знака. Лампа на капоте. Контрольная лампа включения габшарш-света.
15 (8 А) Правая фара (стояночный свет).Левый задний фонарь (габшарши свет). Лампа освещения прикуривателя. Лампы осветительные приборы. Лампа для освещения бардачка ВАЗ-2105.
16 (8 А) Правая фара (ближний свет). Катушка реле включения омывателей фар (при включенном ближнем свете).
17 (8 А) Левая фара (ближний свет).

• 18 — реле ближнего света фар;
• 19 — реле дальнего света фар;
• 20 — перемычка на месте реле включения звуковых сигналов;
• 21 — реле включения дворников и омывателей фар;
• 22 — реле обогрева заднего стекла.

Примечание . До 1988 года задние противотуманные фары и противотуманные фары защищались монтажным блоком предохранителя 17. С 1988 года их начали защищать отдельным предохранителем, который находится в пластиковом корпусе в жгуте проводов возле выключателя противотуманных фар автомобиля.

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии подключены к «массе», выполняющей функцию второго провода.В 90-е в электрическую схему внесли небольшие изменения. Итак, теперь на автомобиль установлен один звуковой сигнал без включения реле, сигнализация передней двери и реле прерывателя контрольной лампы стояночного тормоза не используются. Также на авто установлена ​​задняя противотуманная фара. На некоторых автомобилях может быть установлена ​​система обогрева заднего стекла. Большинство цепей включаются выключателем зажигания. Всегда подключены (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов, розетки для переносной лампы, цепи питания для аварийной сигнализации и сигнальных огней. для открытых входных дверей.

Схема

1 — указатели поворота боковые; 2 — габаритные огни; 3 — внешние фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения ваз 2106; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя лобового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик манометра давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор ваз 2106; 23 — стартер ваз 2106; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумулятора; 26 — реле ближнего света фар; 27 — реле дальнего света фар ВАЗ 2106; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — главный блок предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла *; 38 — резистор электродвигателя отопителя; 39 — лампа бардачка; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла *; 42 — выключатель зажигания; 43 — выключатель ближнего-дальнего света; 44 — переключатель указателя поворота; 45 — выключатель звукового сигнала; 46 — выключатель стеклоочистителя; 47 — выключатель омывателя лобового стекла; 48 — выключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели сигнальной лампы передней двери; 54 — сигнализация открытия передних дверей; 55 — выключатели жалюзи, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости ваз 2106; 58 — указатель давления масла с контрольной лампой; 59 — тахометр ваз 2106; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа зарядки аккумулятора; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр ваз 2106; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатель света, расположенный в стойках задних дверей; 71 — оттенки; 72 — элемент обогрева заднего стекла *; 73 — фонарь багажника; 74 — указатель уровня и указатель запаса топлива; 75 — задние фонари; 76 — подсветка номерного знака.

* Устанавливается на часть автомобилей ВАЗ-2106

Неисправности

Причина неисправности	Метод исключения
Разрядился аккумулятор
Машина давно не эксплуатировалась	Зарядите аккумулятор зарядным устройством или другим автомобилем
Неисправный генератор	См. Генератор
Обрыв контакта в электрических цепях: провода на генераторе, блок предохранителей (предохранитель No.10), клеммы на АКБ ослаблены, поверхность клемм или штырей окислилась	Очистить окисленные поверхности, подтянуть соединения, заменить перегоревший предохранитель (после проверки защищаемой им цепи)
При выключенном зажигании работает много потребителей электроэнергии (радио, сигнализация, радио и т. Д.)	Уменьшить количество потребителей, использующих аккумулятор. При длительной стоянке снимайте магнитолу (как правило, для питания ее памяти требуется значительный ток — несколько десятков миллиампер)
Повреждение изоляции электрических цепей, утечка тока на поверхность аккумулятора	Проверить ток утечки (не более 0.01 А при выключенных потребителях) очистите поверхность аккумулятора раствором пищевой соды или нашатырного спирта
Короткое замыкание между пластинами («закипание» электролита, местный нагрев аккумулятора)	Заменить аккумулятор
В электролит попали соли железа и другие примеси (ускоренный саморазряд аккумулятора)	Заменить аккумулятор
Сульфатирование пластин из-за высокой концентрации кислоты или естественного старения аккумулятора (низкая емкость)	Заменить аккумулятор
Низкий уровень электролита	Если нет разбрызгивания электролита, долейте дистиллированную воду.
Электролит на поверхности аккумулятора
Повышенный уровень электролита	Взять электролит из канистры аккумулятора с помощью пипетки с резиновой грушей
«Закипание» электролита из-за перезарядки АКБ (повышенное напряжение в бортовой сети)	См. Генератор
«Кипение» электролита из-за сильного сульфатирования пластин или их короткого замыкания (напряжение заряда в норме)	Заменить аккумулятор
Трещины в батарейном отсеке, неплотно закрыты крышки	Оберните крышки, прочистите вентиляционные отверстия, замените аккумулятор с трещинами в корпусе

Электросхему ВАЗ-2114 реализовал максимально просто. Функцию провода, передающего отрицательный полюс мощности, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. В конструкции электропроводки нет сложных компонентов, каждый водитель может самостоятельно производить обслуживание и ремонт. Главное — уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и за какой именно узел они отвечают. Вы должны уметь ориентироваться в сложных сплетениях проводов.

Основные характеристики

Основной особенностью электросхемы ВАЗ-2114 является то, что необходимо подавать питание на все узлы, обеспечивающие впрыск топлива:

1. Топливный электронасос.
2. Форсунки в топливной рампе.
3. Сенсорная система.

Также питание подается на электронный блок управления и систему зажигания. Причем были установлены только модули зажигания, которые, по сути, представляют собой выключатель со встроенными катушками (их всего две). Но на 16-клапанных двигателях на каждую свечу ставили по одной катушке. Такая схема более совершенна, так как при выходе из строя катушки выйдет из строя только один цилиндр.

В основе всего автомобиля лежит конструкция его предшественника — ВАЗ-2109.Та же форма кузова, применены элементы подвески, зажигания и топливоподачи, даже задние фонари такие же. Но есть существенные отличия в конструкции двигателя, коробки передач. Новая европанель выглядит намного привлекательнее. В нем используются более привлекательные датчики и другие устройства.

Схема подключения автомобиля

Общую схему подключения ВАЗ-2114 можно разделить на несколько составляющих:

1. Система наружного освещения.
2. Система зажигания.
3. Подача топлива.
4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
5. Запуск двигателя (стартер).
6. Источник питания (аккумулятор и генератор).
7. Системы дополнительного оборудования — дворники, омыватель, печка, подогрев зеркал, сидений и окон, прикуриватель и др.

Абсолютно все цепи, которые подключены к аккумулятору, защищены предохранителями. Они устанавливаются под капотом (как и на предшественнике ВАЗ-2109).

Переключение происходит с помощью электромагнитных реле.Они позволяют избавиться от протекания большого тока через кнопки при включении мощных потребителей. Причина в том, что прямое переключение больших токов вызывает разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В электросхеме ВАЗ-2114 (инжектор и карбюратор, если в системе питания) всегда присутствует стартер. С его помощью запускается двигатель. В этом случае аккумулятор действует как источник питания.

Пускатель состоит из следующих компонентов:

1. Обмотка статора (неподвижная часть).
2. Обмотка ротора (возбуждение).
3. Bendix — предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из приводной вилки, обгонной муфты и шестерни.
4. Соленоидное реле — приводит в движение бендикс и силовые контакты.
5. Крышки, щетки в сборе и другие детали.

Как работает стартер?

Питается стартер напрямую от аккумуляторной батареи — от верхней клеммы электромагнитного реле идет провод на плюс.Система запуска работает по следующей схеме:

1. При повороте ключа зажигания питание подается на все компоненты топливной системы, ЭБУ.
2. Когда ключ установлен в положение «Пуск», питание подается на управляющий выход тягового реле.
3. Обмотки втягивающего устройства создают магнитное поле, которое заставляет сердечник двигаться.
4. Силовые контакты замыкаются, и ротор начинает вращаться.
5. Бендикс при этом перемещается по оси ротора, а шестерня входит в зацепление с венцом на маховике.
6. Коленчатый вал начинает вращаться, топливо впрыскивается в камеры сгорания и на электроды свечи зажигания подается высокое напряжение.

Так работает вся система запуска двигателя любого автомобиля, в том числе ВАЗ-2114.

Генераторная конструкция

Второй источник энергии в любом автомобиле — это генератор. Необходимо запитать всех потребителей при работающем двигателе. Генератор состоит из следующих частей:

1. Обмотка возбуждения.
2. Контактные кольца на роторе.
3. Подшипники.
4. Передняя и задняя обложки.
5. Обмотка статора.
6. Регулятор напряжения.
7. Шкив с крыльчаткой.
8. Диодный блок.
9. Конденсатор.

Проверенная конструкция, используется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения довольно проста (см. Выше) — провод идет от силового контакта к плюсу аккумулятора. Благодаря генератору поддерживается оптимальный уровень заряда аккумуляторной батареи и мощности всех потребителей.

Как работает генератор?

Когда двигатель остановлен, обмотка ротора получает питание. Следовательно, вокруг него есть магнитное поле. Но поскольку ротор не вращается, поле неподвижно. Поэтому не выполняется одно из условий работы генераторной установки — магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает раскручивать коленвал. В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но конструктивная особенность любого автомобильного генератора в том, что переменный ток генерируется. Причем на выходе появляются три фазы, а для питания всех потребителей нужна переменная d.C .. В противном случае вся подпанельная проводка ВАЗ-2114, схема которой представлена ​​ниже, просто сгорит.

Блок полупроводниковых кремниевых диодов используется для выпрямления переменного тока. Конструкция генератора с тремя фазами на выходе использована по одной простой причине — пульсации намного меньше.На выходе выпрямителя установлен конденсатор — с его помощью можно избавиться от всей переменной составляющей тока.

Регулятор напряжения

Но есть одна огромная проблема — в зависимости от частоты вращения коленчатого вала генератор может генерировать напряжение от 10 до 30 Вольт, и такой разброс недопустим. Следовательно, необходимо стабилизировать напряжение на одном уровне — 12 В. На самом деле, конечно, генераторы выдают немного больше — 13,6-14.6 В. Только в этом случае аккумулятор будет заряжаться нормально. Стабилизировать выходное напряжение можно, но проблема в том, что потребление тока очень велико.

А стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но гораздо проще стабилизировать мощность обмотки ротора. Если подаваемое на него напряжение стабильно, то магнитное поле не изменится ни при каких обстоятельствах. Это действие осуществляется с помощью регулятора напряжения.Максимальный ток потребления обмотки возбуждения — не более 2 А. Конструктивно контроллер совмещен со щеточным узлом.

Электронный блок управления

Схема подключения ЭБУ ВАЗ-2114 очень сложная, так как к нему подключено большое количество датчиков и

Электронный блок управления — это «мозг» всей системы, это состоит из следующих компонентов:

1. Корпус выполнен из пластика и металла.
2. Схема построена на микроконтроллере.
3. Датчики подключаются к входам микроконтроллера через
4. усилители сигналов, электронные ключи и реле подключаются к выходам контроллера.

Микроконтроллер позволяет отправлять сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ хранится алгоритм работы всех систем. Причем схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно чуть больше параметров.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, подключенных к электронному блоку управления. Они влияют на впрыск топлива и угол опережения зажигания.

В систему входят следующие датчики:

1. Положение дроссельной заслонки
2. Положение коленчатого вала.
3. Фаза (положение распредвала).
4. Скорости (находится на
5. Расход воздуха. Вместо этого можно использовать датчик MAP.
6. Давление.
7. Детонация.
8. Кислород

Все эти считыватели регулируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема подключения ВАЗ-2114 (инжектор) с описанием дана в инструкции по эксплуатации и обслуживанию автомобиля. Там же вы сможете узнать, как самостоятельно произвести устранение неисправностей, в документе приведены основные симптомы поломок.

Датчик фазы ВАЗ-2114 (8 клапанов): самозаменяющийся

Фазовый датчик ВАЗ-2114 (8 клапанов) необходим для нормализации работы ДВС.С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает инжектор

Чтобы двигатель работал безупречно, все узлы должны работать вместе. Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.

А всего в конструкции автомобиля несколько систем:

1. Подготовка воздуха.
2. Подача топлива.
3. Зажигание.
4. Выбросы выхлопных газов.
5. Смазка двигателя.
6. Охлаждение.
7. Газораспределение.
8. Управление двигателем.

Для максимально стабильной работы Двигатель требует, чтобы все датчики выдавали четкий и четкий сигнал, который компьютер получает и обрабатывает. При этом корректируется время открытия форсунок, а также время впрыска топливной смеси.Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз

Это устройство устанавливается в распределительный вал и выдает сигнал микроконтроллеру о положении поршней двигателя. Датчик на эффекте холла работает. На распредвале установлена ​​шестерня, необходимая для работы датчика. Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эту «впадину» обязательно нужно размещать напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика формируется сигнал, который поступает на электронный блок управления. Последний подсчитывает количество импульсов и выдает команды исполнительным механизмам. Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 рублей.

Основные признаки поломки

Если датчик коленвала приходит в негодность, то нарушается форма и величина выходного сигнала.Микроконтроллер опрашивает устройство не более 5 минут. Если сигнал с датчика не появляется, блок управления переводится в аварийный режим работы. Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход бензина увеличен на 10%. Основные признаки выхода из строя датчика фаз:

1. Значительное увеличение расхода бензина.
2. Ухудшение динамических характеристик автомобиля.
3. Трудный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
4. На приборной панели загорается лампа Check Engine.
5. Неправильная диагностика компьютера и систем.
6. На бортовом компьютере появляются ошибки P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) и приводят именно к такому поведению двигателя. Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, маркировка нанесена неправильно.А также при чрезмерном износе шестерен распределительного и коленчатого валов.

Ошибки бортового компьютера

Ошибка под номером P0343 очень часто появляется после окисления контактов или при обрыве электропроводки. Самостоятельно диагностировать систему управления ДВС можно с помощью простейшего сканера, работающего по K-линии или протоколу OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фаз ВАЗ-2114 (8 клапанов) — установка заведомо исправного устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

Снятие устройства

Для снятия фазового датчика необходимо найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.

Для демонтажа необходимо произвести следующие манипуляции:

1. Отсоединить минусовую клемму АКБ.При этом полностью очищается память компьютера, стирается ошибка. Если не отключать аккумулятор, то после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится, и двигатель не будет работать корректно.
2. Отсоедините прибор от прибора с помощью провода.
3. Ключом на «10» нужно открутить болт, которым крепится корпус датчика. Желательно использовать гаечный ключ или торцевую головку.
4. Осторожно снимите датчик.

Вот и все, теперь можно установить новый девайс. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель. При разборке не используйте ударный инструмент — вдруг датчик заработал, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового прибора необходимо тщательно очистить для него посадочное место. Использовать герметики не стоит, так как толку от них мало — есть стыковочное кольцо, защищающее от проникновения посторонних частиц.А если нанести герметик, то при следующей разборке снять датчик будет сложно. А остатки герметика могут попасть в систему смазки и там запутаться.

Поэтому просто замените датчик фаз ВАЗ-2114 (8 клапанов). Проверить работу устройства следует после подключения отрицательной клеммы к АКБ. Сразу обратите внимание на то, как работает двигатель и на наличие ошибок бортового компьютера. Если ошибки присутствуют, то, возможно, проблема не в датчике, а в проводах его подключения.

p>

Тюнинг ВАЗ 2114. Своими руками довести машину до совершенства

Пожалуй, каждому автовладельцу хочется, чтобы его железный любимец был неповторимым и неповторимым. И неважно какой марки, какой модели авто. Главное, что есть тюнинг. ВАЗ 2114 своими руками можно превратить в мечту каждого.

Многие водители недовольны качеством комплектующих этой модели. Поэтому они стремятся улучшить различные узлы автомобиля. Это называется чип-тюнингом.ВАЗ 2114 можно перепрошить, обратившись в сервисный центр, так как для этого требуется профессиональное оборудование. А все остальное легко делается самостоятельно.

Что нужно учитывать при выполнении тюнинга ВАЗ 2114 своими руками? Во-первых, эту модель нужно улучшить, начиная с подвески и тормозов. И только потом переходите к остальным узлам. Во-вторых, в четырнадцатом всего две детали, требующие замены, — это тормозные диски и поперечный стабилизатор.

Вместо дисковых тормозов, устанавливаемых на ВАЗ 2114, лучше использовать более вентилируемую модель.Это значительно улучшит тормозной эффект. Дело в том, что вентилируемые диски быстрее остывают, а значит, скорость нагрева и температура тормозов заметно снижаются.

Заменить поперечный стабилизатор на модель, которая устанавливается на марку ВАЗ 2110. Такой тюнинг ВАЗ 2114 своими руками делается буквально за несколько часов. За счет того, что стабилизатор у десятой модели на 2 мм больше в диаметре, маневренность четырнадцатой увеличивается, особенно на поворотах.

Для выполнения всех этих улучшений достаточно обычного набора ключей и желания все делать самому. А подробные инструкции можно найти в Интернете.

Тюнинг салона довольно популярен среди владельцев ВАЗ 2114. Обычно он начинается с установки более удобных и привлекательных сидений. Обычно используют сиденья от иномарок. Им можно просто поменять обивку сиденья или использовать оригинальные чехлы.

Ревизия приборной панели очень распространена.Замена стандартного щита на какую-то альтернативу. Установлена ​​светодиодная подсветка. Используемые навигационные системы. Рулевое сцепление меняется на быстросъемное и тд.

Внешний тюнинг ВАЗ 2114 своими руками предполагает замену штатного обвеса на аэродинамические аналоги.
