Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – на самом деле у этого агрегата не одно на звание, он так же может называться топливный насос, может просто называться насос топлива, самое ключевое слово во всех этих терминах конечно же насос, благодаря этому насосу поступает бензин из бака в двигатель под неплохим давлением и если насос приходит в негодность или как то выходит из строя (Если он пришёл в негодность, то возможно у него засорилась к примеру сеточка очистив которую его можно вернуть к жизни, а вот если он вышел из строя то тут его уже придётся менять на новый), то машина начинает тупить, плохо разгоняется к примеру, она так же может дёргаться или же вообще не заводиться, это то и понятно, бензин же в двигатель не поступает.

Примечание!
Для того чтобы произвести замену насоса, нужно будет вам запастись: Отвёртками, а так же головка понадобиться накидная которую можно будет одеть на вороток или же удлинитель, если нет головок, то в таком случае вместо них можно будет использовать небольшие накидные и гаечные ключи, хотя набор гаечных ключей и без того понадобиться, при помощи них вы будете выворачивать гайки крепления топливных трубок, ну и в завершение (По возможности) рекомендуем вам запастись огнетушителем и всю работу проводить на улице или же в хорошо проветриваемом помещение, вить работать то вам предстоит с бензином а шутки с ним действительно плохой, поэтому меру безопасности на всякий случай нужно соблюдать!

Краткое содержание:

Где находится бензонасос?
Чтобы вы могли увидеть данный насос, вам нужно будет снять цельную подушку у заднего сиденья и под ней вы увидите ковролин с вырезом, так вот этот ковролин вам нужно будет убрать и под ним расположена крышка которую вы можете увидеть на большом фото ниже, винты крепления данной защитной крышки нужно отвернуть и после чего снять её, а вот как раз таки и под ней и будет установлен сам насос который вам и нужен, для наглядности он указан на маленьком фото стрелкой, более подробное местонахождение данного насоса (Если вы ещё не поняли где он находиться) вы узнаете по мере прочтения статьи, так как в ней будет описываться процесс убирания подушки заднего сиденья, процесс убирания ковролина и сам процесс снятия насоса, поэтому внимательно читайте и изучайте.

Примечание!
Если же у вас оказался не инжекторный а карбюраторный автомобиль, то в таком случае где находиться этот насос, как его снять и заменить читайте в статье под названием: «Замена топливного насоса на ВАЗ 2109», на марку (Девятка имеется ввиду) особого внимания не обращайте, потому что на автомобилях десятого семейства применялся карбюраторный двигатель от ВАЗ 2109 (Правильная маркировка этого двигателя 21083) и соответственно топливный насос на этих автомобилях меняется идентично!

Когда нужно менять бензонасос?
Было сказано это уже ранее, но мы ещё немного добавим, во-первых сразу нужно обратить своё внимание (Если двигатель не заводиться) включается ли насос или же нет, понять это очень просто, для этого сядьте в автомобиль и поверните ключ в такое положение чтобы все приборы загорелись (Данный трюк не удастся проверить, если вы ранее уже поворачивали более 3-х раз ключ в такое положение, в данном случае вам придётся полагаться на память и вспоминать), после того как всё загорится прислушайтесь появился ли звук того что бензонасос начал работать (Писк должен быть или гудение), если появился то все провода которые подсоединены к насосу, подсоединены правильно и насос в принципе подаёт признаки жизни, после этого вам нужно будет проверить давление в топливной рампе и тем самым вы уже с очень большой вероятностью сможете определить исправен ли этот насос или же нет. (О том как определить давление в топливной рампе, читайте в статье: «Проверка давления в системе питания на ВАЗ»)

Примечание!
Но это ещё не всё, поговорим немного так же о проблемах которые будут происходить с автомобилем при выходе данного насоса из строя, а именно вы уже понимаете то что он закачивает бензин из бака в двигатель, соответственно если он придёт в негодность то бензин будет закачиваться хуже или вообще перестанет качаться, в этих случаях автомобиль может либо не заводиться, либо он будет ехать дёргаясь, либо же потеряет свою былую мощность и станет ехать явно хуже, но кроме насоса дергаться автомобиль и явно ехать хуже может и по другим причинам, таким например как засорён топливный фильтр или же в конце концов датчик какой то не работает (В этом случае вас индикатор «check engine» предупредит, если датчик выйдет какой либо из строя, но не всегда он и предупреждает, потому что иногда датчик ещё не вышел из строя но уже практически умер, автомобиль едет не так как надо, а индикатор всё не загорается и всё не загорается)

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!

Снятие:
1) С мерами предосторожности вы уже ознакомились, и помните не стоит производить замену насоса в помещении, лучше всего на улицу выйдите или в крайнем случае все двери у своего гаража откройте, после этого вам нужно будет переходить к стравливанию давления в топливной системе, это очёнь легко и никаких сложностей у вас не составит, а о том как это сделать читайте в статье: «Снижение давления в системе питания». (Если вы не хотите так сбрасывать давление или у вас что то не получается и вы боитесь что что то сломаете, то ничего страшного в этом нет, просто читайте статью дальше и мы ещё один способ покажем как можно будет стравить давление в системе)

Примечание!
Когда давление сброситься, бензин в топливных трубках всё равно останется и поэтому когда вы их будете отсоединять, будьте настроены на то что из них немного выльется бензина! (Про топливные трубки чуть ниже сказано, поэтому внимательней читайте статью)

2) Идём дальше, теперь вам нужно будет найти две защёлки (По одной с каждой крайней стороны) которые крепят одну цельную подушку у заднего сиденья, а после нахождения нажмите с двух сторон на эти защёлки и тем самым снимите подушку чтобы она не мешала и тем самым вы предоставите себе доступ к лючку (Его ещё просто крышкой называют) бензонасоса.

3) Когда подушка будет убрана ищите вырез в ковролине (Это заводской вырез) и после его нахождение, откиньте вырезанную часть ковролина в сторонку, после того как она будет откинута вы увидите лючок бензонасоса, данный лючок крепиться на двух винтах (Местонахождение винтов его крепления указано стрелками) отвернув которые вы его сможете снять и убрать в сторонку.

Примечание!
Сразу же под данным лючком находиться бензонасос, этот люк нужен для того чтобы в топливный насос не попадала грязь и не попадала влага, можно сказать он выполняет роль защитной крышки, но под данной крышкой очень часть после её снятия можно увидеть большой слой пыли, данный слой пыли вам и нужно будет удалить какой ни будь тряпкой!

4) Следом руками отсоедините колодку проводов которая указана синей стрелкой, от разъёма бензонасоса который указан красной стрелкой, данная колодка крепиться посредством фиксатора поэтому не забудьте его ещё отогнуть и только после отгибания отсоединяйте колодку.

Примечание!
В зависимости от двигателя который установлен на вашем автомобиле, бензонасос и крепления топливных трубок, а так же разъём и колодка проводов могут значительно отличаться, вот к примеру на восьми клапанных автомобилях такой колодки проводов нет как показано на фото выше, на них немного по другому, а именно там колодка и разъём соединяются вместе (Вы это можете видеть на фото ниже), их тоже не составит никакого труда разъединить между собой, самое главное отжать фиксатор и после его отжатия, колодку и разъём можно будет разъединять!

Кой что ещё вы должны знать, мы уже вас предупредили о том что давления в системе питания можно сбросить ещё одним способом, так вот это и есть этот способ, то есть вам нужно будет разъёдинить колодку и разъём или же (Если у вас 16 клапанный автомобиль) отсоединить колодку от разъёма бензонасоса, после чего завести двигатель у автомобиля вам нужно будет но он сразу же заглохнет, после того как он заглох, ещё раз заведите и он опять заглохнет, ну и в последний раз можете его завести (Если он не будет заводиться значит давление в системе стравлено) и считайте то что давление в системе питания вы стравили!

5) Далее отсоедините наконечники топливных трубок (Их всего два, сейчас речь идёт об 16 клапанном автомобиле) от бензонасоса (Они отсоединяются посредством нажатия на фиксаторы которые их крепят, вы можете видеть их отсоединение на 1 и на 2 фото), после их отсоединения, возьмите в руки вороток и наденьте на него накидную головку (Вместо воротка ещё удлинителем можно пользоваться) и отверните им 8 гаек который крепят топливный насос к баку (см.

фото 3), а после этого снимите прижимное кольцо (см. фото 4).

Примечание!
Под всеми гайками которые крепят насос находятся пружинные шайбы, их тоже снимите, а под самим прижимным кольцом в добавок ещё находиться резиновая прокладка (Указана на фото ниже синей стрелкой и ещё на ту прокладку которая указана красной стрелкой обратите своё внимание), подденьте её и снимите, когда она будет снята осмотрите её, при обнаружение деформаций или же сильного затвердевания данную прокладку вам нужно будет сменить и установить на её место новую, после осмотра прокладки возьмитесь рукой и вытащите сам насос из бака, но когда будете вытаскивать его будьте аккуратны, потому что на его конце установлен поплавок идущий от датчика топлива, не повредите его! (Когда насос у вас будет снят, учтите то что в нём около 1 литра бензина будет находиться конечно же если у вас в баке бензин будет, поэтому данные бензин слейте в какую ни будь ёмкость и потому снова зальёте его в бак, когда завершите все работы)

6) Что касается 8 клапанных автомобилей, в принципе всё тоже самое вам нужно будет сделать но только на них топливные трубки немного по другому крепятся, а именно при помощи двух гаек (см. фото ниже), данные гайки вам нужно будет отвернуть и после чего отсоединить обе трубки от насоса. (Помните всегда о том, что на кончиках у обоих трубок находятся резиновые кольца одно из них ещё стрелкой на маленьком фото указано, их нужно заменить если они придут в негодность)

Примечание!
Резиновое уплотнительное кольцо так же снимите и по необходимо (При его повреждении), замените его на новое!

Установка:
Все детали устанавливаются на свои места точно так же как и снимаются, но только в обратном порядке снятию, и при установке вы должны ещё знать пару нюансов, а именно (16 клапанных машин касается) выступ на крышке бензонасоса должен будет совпасть с вырезом на уплотнительной прокладки (см. фото 1), а так же наконечник к которому подсоединены сразу две топливные трубки (Они указаны синей стрелкой на фото 2), должен быть одет на входной патрубок (Патрубка не видно так как его наконечник закрывает, но по тому месту которое указано зелёной стрелкой вы сразу же можете понять то что напротив идёт входной патрубок).

Примечание!
Насчёт 8 клапанных автомобилей, в них тоже есть кой какие нюансы, а именно при установке бензонасоса на них, стрелка которая на нём присутствует (Указана красной стрелкой), должна быть направлена в заднюю часть автомобиля, а так же наконечник шланга под цифрой 1 тоже должен быть направлен строго в заднюю часть, а наконечник шланга 2 в уже в переднюю, поэтому учтите всё это при установке нового насоса!

Важно!
1. Перед тем как начинать работать с насосом, рекомендуем вам скинуть клемму минус с аккумулятора, но если вы собираетесь стравливать давление по средством отсоединения колодки проводов, то соответственно пока скидывать клемму вам не нужно! (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на ВАЗ», в пункте 1 всё описано)

2. Так же рекомендуем вам после установки насоса, включить зажигания и посмотреть не сочиться ли из топливных трубок бензин (Он не откуда не должен сочиться) и вообще всё ли герметично!

3. Ну и в завершение, если вы не хотите весь модуль целиком менять, к примеру вам один бензонасос нужно только заменить, то в таком случае ознакомьтесь со статьёй: «Ремонт топливного насоса на приоре» (Данная статья относиться только к 16 клапанным десяткам), или «Ремонт бензонасоса на ВАЗ 2110» (Данная статья только к 8 клапанным двигателям)!

Дополнительный видео-ролик:
Более подробную инструкция по замене насоса на 8 клапанных автомобилях, вы можете увидеть на видео-ролике ниже:

Примечание!
В случае если у вас не восьми клапанный а шестнадцати клапанный автомобиль, то в таком случае инструкцию по замене насоса смотрите в другом ролике который размещён чуть ниже:

Замена бензонасоса на ВАЗ 2110: основные неисправности, типы насосов, последовательность замены топливного насоса

Содержание:

Основные причины неисправности
Типы насосов
Последовательность замены бензонасоса

Вы садитесь в свой автомобиль, включаете зажигание…но ничего не происходит. Машина должна завестись, но ей это не удается сделать.

Часто причиной такой ситуации становится вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. Причем не обязательно отправляться на станцию технического обслуживания. Эта работа по силам даже более менее опытному автовладельцу.

Причины неисправности

Прежде чем приступать к замене, необходимо определить причины, из-за которых топливный насос у ВАЗ 2110 не работает. Их может быть несколько.

Возраст. С течением времени, по мере роста пробега насос изнашивается, ухудшается эффективность подачи топлива, устройство перестает работать.
Регулярная езда на автомобиле при пустом баке. Это оказывает сильную нагрузку на насос, который не выдерживает и ломается.
Загрязненность фильтра. Порой замена фильтра бензонасоса на ВАЗ 2110 решает проблему. Наличие загрязнений в нем прекращает подачу топлива, потому не образуется воздушно-топливная смесь, машина не заводится.
Резкие и частые остановки работы мотора.
Низкие показатели производительности и падение мощности двигателя.
Заправка на сомнительных АЗС, топливо у которых имеет множество грязи.

Типы топливных насосов

Некоторые старые модели автомобилей вовсе лишены такого устройства как бензонасос. Надеемся, вам с такой ситуацией столкнуться не придется, поскольку это старое и неэффективное решение.

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.

Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом. Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов:
1. Текущее расположение дросселя;
2. Содержание выхлопа;
3. Соотношение воздуха и топлива и пр.

Электронный топливный насос для ВАЗ 2110

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Отвечаем: Он располагается в нижней части консоли, если посмотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя часто их собирают в произвольном порядке, потому расположение может отличаться.

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.

Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.

Замена бензонасоса

Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.

Отключите питание аккумуляторной батареи.
Открутите крышку насоса для подачи топлива.
Снимите разъемы с бензонасоса.
Ослабьте немного хомут, который располагается непосредственно на топливном шланге. Полностью его снимать не имеет смысла.
Открутите оба шланга, через которые подается топливо.
Извлеките прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
Крепление бензонасоса осуществляется на 8 болтах. Все их открутите, болты сохраните.
Снимите уплотнительное кольцо.
Извлеките бензонасос вместе с поплавком.
Снимите уплотнитель, который выполнен из резины.
Поставьте на место новый бензонасос.
Выполните сборку в обратной последовательности.

Вряд ли стоит пытаться починить старый бензонасос. За качество выполненного ремонта тяжело ручаться, поскольку одна неисправность может повлечь за собой другие. Рисковать не имеет смысла. К тому же, новый бензонасос — это далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Следуйте согласно инструкции, избегайте любых попыток самодеятельности. Учтите, стоимость подобной процедуры на станции технического обслуживания обойдется еще дороже, чем покупка самого нового электронного бензонасоса. Потому тратить на это деньги не имеет никакого смысла, если все можно сделать самостоятельно.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественных потребителей. Плюс конструкция машина довольно проста, что позволяет целый ряд ремонтных работ выполнять самому, не опасаясь за последствия неправильной починки.

Учтите, если у вас нет никакого опыта в ремонте и обслуживании авто, начинать свою практику с такого занятия как замена топливного насоса не рекомендуется. Попрактикуйтесь на более простых задачах и со временем постигните все прелести самостоятельного ремонта.

Загрузка …

Как снять электробензонасос ВАЗ-2110 с двигателем ВАЗ-2111, -2112

В состав топливного насоса входят: датчик уровня топлива, топливный фильтр и собственно электронасос

Все эти элементы установлены в кронштейне и корпусе топливного насоса. Основные неисправности топливного насоса:

– отказ или неправильная работа датчика указателя уровня топлива;

– засорение или повреждение топливного фильтра насоса;

– выход из строя электронасоса.

Если падает мощность двигателя, слышен повышенный шум или периодические «подвывания» при работе топливного насоса, то, скорее всего, топливный насос вышел из строя.

Сначала проверьте давление в системе подачи топлива, подключив манометр к рампе в подкапотном пространстве. Если давление в системе меньше 250 кПа (2,5 кгс/см²), замените топливный фильтр (см. «Как замерить давление топлива и заменить фильтра ВАЗ-2110»).

Если это не поможет, попробуйте снять насос и промыть сетку его приемника или поменять ее.

Бак должен быть наполнен топливом не более чем наполовину.

Отключаем «минусовой» провод от аккумуляторной батареи.

Снимаем подушку заднего сиденья.

Крестообразной отверткой отворачиваем два самореза

снимаем крышку лючка.

Отсоединяем электроразъем.

Ключом «на 17» отворачиваем штуцер на трубке подачи топлива и отводим ее

На трубку надето уплотнительное резиновое кольцо

Также отворачиваем штуцер сливного трубопровода

отводим трубку в сторону.

Головкой «на 7» отворачиваем восемь гаек крепления прижимного кольца и снимаем его.

Аккуратно приподнимаем узел

Выводя поплавок из отверстия бака, снимаем электробензонасос с датчиком уровня топлива

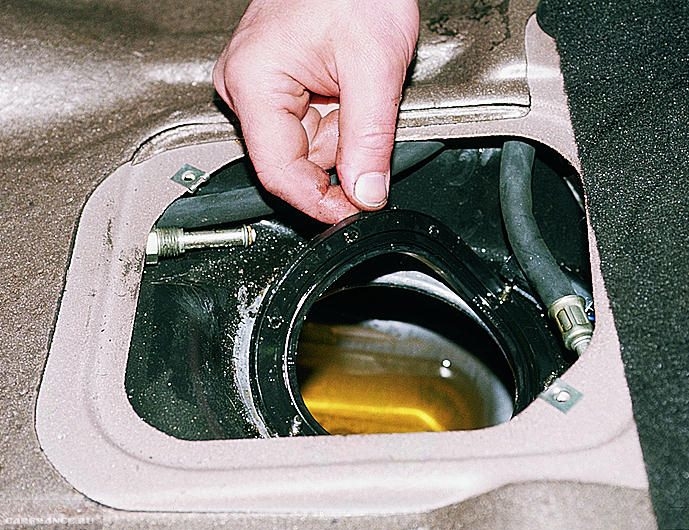

Под фланцем бензонасоса – резиновое уплотнительное кольцо.

Отворачиваем крестообразной отверткой два самореза и отсоединяем указатель уровня топлива.

Отсоединяем электроразъем от насоса.

Отверткой выводим два фиксатора и снимаем с направляющих бензонасос

Отворачиваем два винта крышки бензонасоса, удерживая гайки ключом «на 5»

Снимаем крышку.

Вынимаем бензонасос.

При сборке бензонасоса смазываем резиновые втулки, центрирующие его в корпусе, смазкой WD-40.

Устанавливаем узел бензонасоса в бак так, чтобы стрелка на фланце указывала на заднюю часть автомобиля

Модель электробензонасоса по каталогу 2112-1139009-02; 2112-1139009-03

Все резиновые уплотнительные кольца не должны иметь потертостей, надрывов и следов чрезмерного обжатия, в противном случае заменяем их новыми.

Перед установкой крышки лючка запускаем двигатель и проверяем узел бензонасоса на утечку топлива.

Снятие и ремонт электронасоса с двигателем ВАЗ-21124 и ВАЗ-21114 можно посмотреть в статье – «Снятие модуля топливного насоса».

Как поменять бензонасос на ВАЗ-2110 инжектор: инструкция с видео

Качественный бензонасос на автомобиле ВАЗ-2110 позволяет проехать не менее 100 тысяч километров. Плохая работа топливного насоса появляется постепенно и мучительно: автомобиль теряет мощность, начинает глохнуть на холостых оборотах, а может и вовсе не завестись. Зная, как заменить бензонасос на ВАЗ-2110, вы не только обретете дополнительные навыки автомобилиста, но и сэкономите время и средства. Самостоятельная замена бензонасоса отнимет не более получаса вашего времени, а знания причин и характера неисправности помогут избежать проблем в самый ответственный момент.

Основные причины неисправностей

Топливный насос инжекторного типа относительно сложная система, состоящая из следующего:

датчик уровня топлива;
фильтрующая сетка;
электродвигатель;
впускного и выпускного клапана;
электромагнитного клапана и пр.

Отказ любого из компонентов приведет к понижению давления в топливной системе или полной остановке двигателя, и нужно будет произвести замену бензонасоса либо капитальный ремонт.

Читайте также: Почему может не качать бензонасос на ВАЗ-2110

Как заменить бензонасос на ВАЗ-2110

Замена бензонасоса, как и других деталей автомобиля, должна начинаться с приобретения точно такого же агрегата. Бензонасос в автомобиле ВАЗ-2110 расположен в баке и постоянно омывается бензином для охлаждения, поэтому перед его заменой нужно полностью слить бензин. Также необходимо отключить минусовую клемму на аккумуляторе. Все работы, связанные с ремонтом топливной системы, должны производиться на обесточенном автомобиле. Для работы понадобятся некоторые инструменты:

гаечный ключ на 17:
головка на 7;
плоская и фигурная отвертки.

Также желательно иметь под рукой ветошь и коробку для складывания гаек.

В первую очередь нужно снять заднее сиденье и освободить доступ к месторасположению бензонасоса.
Далее находим квадратный лючок, убираем ковролин и откручиваем крестообразной отверткой два болта, расположенных по диагонали. Кладем их в коробочку и снимаем крышку.
Под крышкой находится бензонасос. Перед тем как приступать к замене, желательно снизить давление в топливной системе. Если автомобиль стоял несколько часов, этого можно и не делать. Но если вы решите, что все-таки необходимо снизить давление, то нужно снять предохранитель с топливного насоса и завести машину, через несколько секунд давление упадет до минимальной отметки. Далее можно приступать к процедуре замены бензонасоса.
Отсоединяем штекер с проводами. На нем нужно отогнуть фиксатор немного вверх и отсоединить разъем. Чтобы его часть не мешала, отодвигаем ее вправо на максимальную длину.
Далее нужно переходить к откручиванию топливных трубок. Их на бензонасосе две. Берем ключ на 17 и по очереди откручиваем обе трубки. Отводим трубки в сторону. Левую трубку, которая находится ближе к салону, желательно отодвинуть подальше, чтобы было более удобно вынимать бензонасос.
Следующий шаг – по кругу окручиваем восемь гаек прижимной пластины и складываем в коробочку. Для скручивания гаек желательно иметь накидной ключ с трещоткой и головка на 7. Если гайки заржавели и не хотят откручиваться, нужно обработать их ВД-40 и немного подождать.
Аккуратно снимаем прижимную пластину и откладываем в сторону. Отверткой либо рукой поддеваем уплотнительную резинку, чтобы она снялась со шпилек, и переходим к снятию бензонасоса.
Вытягиваем наполовину насос из бензобака и немного наклоняем его, чтобы не зацепился поплавок, и достаем полностью всю конструкцию.

Читайте также: Почему ВАЗ-2110 плохо заводится

Когда бензонасос полностью извлечен из бензобака, его можно детально обследовать. В случае необходимости стоит поменять фильтр, сетку, моторчик, но лучше заменить все в сборе на новый бензонасос, чтобы в дальнейшем не пришлось переживать, что и когда поломается. Устанавливать бензонасос нужно так же, но в обратном порядке. Единственное, что нужно учесть при установке – стрелочка, которая расположена на верхней крышке бензонасоса, должна смотреть в заднюю часть автомобиля.

Замена бензонасоса ВАЗ 2107 (карбюратор) и 2114 (инжектор)

Важным узлом любого двигателя является бензонасос. Он отвечает за подачу топлива в систему впрыска и является связующим звеном между бензобаком и двигателем. В этой статье мы рассмотрим виды бензонасосов, их принцип действия и расскажем, как производится замена бензонасоса ВАЗ.

Виды и принцип работы бензонасоса

За всю историю Волжского Автомобильного Завода, сменилось ни одно поколение автомобилей. Условно их все можно подразделить на карбюраторные и инжекторные. Самым первым типом бензинового насоса был механический агрегат, который устанавливался на самом двигателе и имел с ним тесную связь. Такой бензонасос состоит из двух мягких клапанов, которые сжимаются и разжимаются под действием специального механизма. Данное устройство приводится в действие при помощи коленчатого вала двигателя через систему передач, которая воздействует на специальный шток. В процессе работы двигателя, он подает в карбюратор бензин строго заданными порциями.

Недостатком такого устройства можно назвать то, что оно имеет свойство перегреваться в жаркое лето. Несмотря на систему охлаждения при помощи бензина, диафрагма нагревается, растягивается и перестает закачивать бензин. Многие водители решали такую проблему при помощи мокрой тряпки, причем, успешно.

На смену механическому аналогу пришел электрический бензонасос, который располагается уже в бензобаке автомобиля. Данное устройство начали активно применять на инжекторных автомобилях ВАЗ. Он представляет собой электродвигатель с компрессорной частью, которая закачивает бензин намного эффективнее механического бензонасоса.

В новом устройстве навсегда исчезла такая проблема, как перегрев. Это связано, прежде всего, с тем, что электрический бензонасос имеет другой принцип действия и располагается в другой части автомобиля, которая не подвергается теплу, исходящему от двигателя автомобиля.

Другим преимуществом электрического бензинового насоса можно назвать его самостоятельность. В случае с карбюраторным двигателем, при длительном стоянии, бензонасос необходимо подкачивать вручную, прежде чем запускать мотор. В электрическом агрегате такую функцию выполняет специальная программа, которая самостоятельно подкачивает бензин при повороте ключа в замке зажигания.

Когда менять бензонасос?

Замена бензонасоса может потребоваться в нескольких случаях:

Двигатель запускается с трудом, а после пуска может запросто заглохнуть.
Затрудненный пуск двигателя, связанный с условиями прогрева (горячий или холодный).
Силовой агрегат не выдает номинальной мощности, расход топлива, при этом, существенно снижен (смесь бедная). Это явно указывает на недостаток топлива, связанный с плохой работой бензонасоса.

Все эти неисправности могут быть вызваны износом специальных пружин, диафрагмы или толкателя бензонасоса. Прежде чем менять бензонасос, в первую очередь, настоятельно рекомендуется проверить состояние штока или его наличие. Очень часто, при сборке мотора многие водители упускают этот важный момент, так как без штока бензонасос попросту не будет работать. Все остальные поломки могут устраниться при помощи установки необходимых ремонтных комплектов, которые имеют цену, существенно низкую, по сравнению с новым бензонасосом. Однако, зачем дожидаться более серьезной поломки старого агрегата, когда его можно заменить новым.

В зависимости от типа двигателя, замена бензонасоса может происходить по-разному. Это связано с разным устройством агрегатов и их местом расположения. Рассмотрим порядок замены бензонасоса на двух автомобилях: карбюраторном ВАЗ 2107 и инжекторном ВАЗ 2114.

Замена бензонасоса ВАЗ 2107 + Видео

Перед демонтажем неисправного бензонасоса, необходимо отсоединить два шланга, один из которых идет от бензопровода, а второй – на карбюратор. Для этого открутите хомуты шлангов, и снять их. После этого, открутите с помощью ключа на 13 две гайки, которые крепят устройство к двигателю. Затем, старый бензонасос снимается с блока цилиндров вместе со штоком.

Перед установкой нового агрегата, зачистите поверхность места установки на двигателе. Для этого, лучше всего, использовать наждачную бумагу, чтобы добиться максимального эффекта. Старую прокладку сразу же замените новой наравне со штоком. После этого, можно устанавливать новый бензонасос. Сборка производится в обратной последовательности.

Данная инструкция актуальна не только для «семерок», но и для всего классического семейства автомобилей, так как их двигатели, а соответственно и бензонасосы, имеют схожее строение. Исключением являются новые инжекторные ВАЗ 2107.

Как поменять бензонасос на инжектор ВАЗ 2114

Перед началом проведения работ, необходимо обязательно обесточить бортовую сеть автомобиля. Для этого необходимо отключить минусовую клемму аккумулятора. Делается это для того, чтобы избежать случайного искрообразования возле огнеопасного вещества. Для максимальной безопасности, проделывать всю работу рекомендуется при пустом топливном баке. Пустой бак позволит вам очистить его от осадка, который так часто забивается в системах впрыска.

Второй необходимый момент – это снижение давления в системе, так как при ее вскрытии мощная струя бензина может ударить прямо в лицо, что далеко не очень приятно. Сделать это довольно легко – для этого нужно с помощью отвертки воздействовать должны образом на измерительный штуцер топливной рампы.

Чтобы снять бензонасос, необходимо вытащить заднее сидение. Под ним располагается топливный бак, а на верхней части установлен агрегат подкачки. Вначале, открутите два самореза. Они предназначены для крепления специальной крышки модуля. После этого, отсоединяется электрический разъем. С помощью ключа на 17 выкрутите два крепления топливных проводов, которые выполнены в виде гаек. Топливные провода необходимо вытащить и развернуть в разные стороны, чтобы они не препятствовали снятию.

Теперь открутите 8 гаек, предназначенных для крепления бензонасоса. Освободите поплавок датчика и вытащите бензонасос через отверстие. Новый топливный модуль устанавливается в обратной сборке последовательности.

На этом замена бензонасоса ВАЗ завершена. Как вы успели заметить – это совсем несложная процедура и выполняется в условиях обычного гаража. Самое главное – это наличие необходимого набора инструментов и минимальное представление об устройстве автомобиля.

Видео — Замена сеточки и датчика уровня топлива (ДУТ) на ВАЗ 2110-2112, 2114-2115

Ремонт бензонасоса ВАЗ 2110 инжектор своими руками

Конструкция и принцип работы топливного насоса ВАЗ 2110.

1. Снимите топливный насос.

Провалы при нажатии на педаль газа на инжекторе.

Ваз 21103 давление масла победа.

Twitter. давление топливного насоса ВАЗ 2110.

Модуль погружной топливного насоса ВАЗ 2110 инжектор WEBER.

Снятие электробензонасоса с датчиком уровня топлива.

Переделка ВАЗ2110 с.

Прокомментировать запись «Топливный насос». описание и работа сис…

Как поменять топливный насос на Chevrolet Epica LT.

Nasos-toplivniy-injektor-2112-boschc0_enl.jpg Насос топливный голый ВАЗ 211…

А бывает и так, что насос работает…

Схема подачи топлива двигателя с системой впрыска топлива ВАЗ-2113, ВАЗ-211…

Бензонасос BOSCH на корону АТ170

2.17.1.4. Замена топливного насоса.

. ..ваз 2110 12 будем считать что электрическая цепь бензонасоса на ваз 2110 2…

ремонт бензонасоса.

Снятие и замена бензонасоса ваз 2110, 2111, фото.

Замена-сетки-бензонасоса-ВАЗ-2110.

Сняли, и тут под руку попался бензонасос от ВАЗ 2110, сравнили.Один в один

Ваз2114 топливный насос схема сборки.

2. 17.1.4. Замена топливного насоса.

Снятие бензонасоса.

Топливный насос Ваз 2110.

Виды бензонасоса.

Бензонасос ВАЗ 2109 инжектор: как снять своими руками.

Замена бензонасоса на 2107 инжектор — картинки и фото.

Замена сетки бензонасоса 2110. autoshema.ru.

Процесс демонтажа и установки топливного насоса инжекторной машины ВАЗ 2109…

у меня ВАЗ 2114 и не слышно как качает бензонасос.Я снял его, проверел пита…

Замена топливного насоса ВАЗ 2110.

Бензонасос ваз 2110 инжектор фото.

зам на бензонасоса на ваз 2109 нжектор.

сетки бензонасоса, топливного фильтра на ВАЗ.

Ремонт бензонасоса своими руками ваз 2110 инжектор

Ремонт бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Бензонасос – его ещё называют топливный насос, но самое ключевое слово в этих терминах это конечно же насос, благодаря данному агрегату бензин который находиться в бензобаке у автомобиля под давлением подаётся в двигатель автомобиля, а двигать уже за счёт этого бензина и работает, поэтому данная деталь очень важна при работе двигателя и если она даст сбой, то автомобиль может вообще перестать заводиться или же заводиться будет, но потеряет всю свою приёмистость и мощность и тем самым станет плохо разгоняться и будет больше расходовать бензина, а почему он бензина будет расходовать больше в этом случае спросите вы? Объясняем! На неисправном насосе бензин подаётся в двигатель под разным давлением (Обычно оно меньше того что должно быть, а должно быть около 3,8-4,0 кгс/см2.), поэтому машина начинает плохо ехать и в связи с этим постоянно приходиться давить на газ и тем самым, получается то что чем сильнее вы давите на газ (А слабо не получиться давить, потому что машина не будет ехать), тем больше и бензин в баке расходуется.

Примечание!
Для проведения ремонта насоса, нужны будут инструменты, а именно: Отвёртка понадобиться и гаечным ключи (Их набор), кроме этого рекомендуем запастись тонкими плоскогубцами (Но можно и без них, но с ними удобней)!

Краткое содержание:

Где находится бензонасос?
Много раз уже на других статьях мы давали ответ на этот вопрос, а звучит он так: «На всех инжекторных передне приводных автомобилях которые выпускаются на ВАЗе, данный насос находиться в одном месте, а именно в бензобаке авто, а бензобак в это время находиться в самой нижней части под подушкой заднего сиденья и поэтому если вам нужно будет увидеть данный насос, то сперва придётся вам снять у заднего сиденья подушку (Как показано на фото ниже)» и после этого вы увидите ковролин с заводским квадратным вырезом, вам его нужно будет рукой убрать и вы увидите металлическую крышку которая закрывает бензонасос и защищает его от попадания грязи (Данная крышка на фото уже снята), данную крышку вам придётся снять и после этого можно будет увидеть сам бензонасос и топливные трубки которые к нему подсоединены (Данную картину вы можете видеть на фото ниже).

Когда нужно ремонтировать бензонасос?
Во-первых давайте начнём с того, что в данный насос входят ещё и датчик уровня топлива и фильтр (Действительно у насоса есть фильтр, а так же отдёльно есть ещё один топливный фильтр но он уже устанавливается отдельно от насоса), данный фильтр ещё называют сеточкой при загрязнении которой (Она от плохого бензина в котором есть грязь загрязняется), машина начинает хуже ехать и появляются провалы в работе, что же насчёт датчика уровня топлива спросите вы?

Здесь тоже всё очень банально, при выходе его из строя сперва уровень топлива начинает стрелка на панели приборов неверно показывать, может она так же вообще упасть в самый низ (Хотя в баке будет бензин) и лежать так, до того пока вы не смените сам датчик.

Ну и в завершение про сам насос скажем (Вообще правильнее было бы статью назвать: «Замена модуля топливного насоса», потому что всё то что мы здесь будет рассматривать, это всё модуль, а сам насос стоит так же отдельно в этом модуле, от датчика и от этой сетки), при выходе его из строя, машина так же начнёт хуже ехать, давление в системе питания упадёт (Топливо будет медленней подаваться в двигатель), возможно будут у вас так же наблюдаться провалы при разгоне и даже подёргивания.

Как отремонтировать бензонасос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка:
1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание!
Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание!
А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!

3) Затем разыщите две колодки проводов (Обе указаны стрелками), одна из этих колодок подсоединяется к кронштейну, а другая к самому насосу (Вернее к его электродвигателю) и отсоедините обе этих колодки, они держаться за счёт фиксаторов которые на них присутствуют, поэтому прежде чем тянуть за них со всей силы, взгляните ни их фиксаторы и отожмите их и тем самым отсоедините обе колодки, чтобы они не мешали разборке.

4) Следом приступите к снятию сеточки бензонасоса (Это тот самый фильтр о котором речь шла выше), для этого подденьте её отвёрткой как показано на фото ниже, а после того как она немного переместиться вниз, отложите отвёртку в сторонку и рукой аккуратно отсоедините её, когда она будет отсоединена выньте отвёрткой стопорную шайбу которая в ней находиться (Указана красной стрелкой) и выпрямите её когда она будет вынута и установите её на своё место.

5) Далее вам нужно будет снять корпус внутри которого находиться электродвигатель самого насоса (Корпус выполнен в чёрном цвете, см. фото ниже), для этого рукой отожмите корпус вниз (Пружины будут препятствовать отжиманию, но вы преодолевая усилие этих пружин всё таки отожмите корпус) и выньте шплинт который фиксирует насос и тем самым снимите корпус с электродвигателем.

6) После чего отверните два винта (Указаны стрелками на первом фото), которые крепят крышку и после этого снимите её (см. фото 2), когда крышка будет снята снимите следом за ней резиновую втулку (см. фото 3) и тем самым после этих операций, извлеките сам электродвигатель топливного насоса из корпуса (см. фото 4) и замените его на новый, если он вдруг пришёл в негодность.

Примечание!
Внутри корпуса где находиться электродвигатель топливного насоса, так же выньте руками резиновую втулку, если на ней вы найдёте деформацию, к примеру трещины, разрывы то в таком случае замените данную втулку на новую!

Сборка:
Все детали собираются точно так же как и разбираются, но только в обратном порядке снятию.

Важно!
На автомобилях десятого семейства, использовались разные двигатели, начиная от 8 клапанных карбюраторных и заканчивая 16 клапанными инжекторными 21124, соответственно и бензонасосы на всех этих двигателях использовался разные, вот к примеру эта статья написана по ремонту насоса на автомобилях с двигателем 8 клапанов (Инжектор), если вы желаете изучить статью о том как отремонтировать данный насос на 16 клапанных автомобилях, то в таком случае ознакомьтесь «вот с этой статьёй», а если у вас карбюраторный двигатель, тогда вам нужно будет прочесть статью под названием: «Ремонт бензонасоса на ВАЗ 2108» (Особого внимания на марку автомобиля не обращайте, потому что карбюраторный двигатель в автомобили семейства ВАЗ 2110 ставился от восьмёрки)

Дополнительный видео-ролик:
Изучите в добавок два интересных видео-ролика чуть ниже, в них разборка насоса особо не показана, но зато объясняется как его можно будет проверить (Работает ли он или нет), а так же очень много полезных советов вы для себя в данных роликах найдёте. (В ролике ниже используется автомобиль ВАЗ 2109, но вы на это так же не обращайте внимание, потому что и инжекторные двигатели 8 клапанные, ставились одни и те же что на девятки и что на десятки)

Примечание!
Если вы хотите заменить сеточку (Фильтр можно сказать) у бензонасоса, но вы не знаете как её снять, ознакомьтесь в таком случае с роликом расположен который ниже:

vaz-russia.com

Бензонасос на Ваз 2110 неисправен – что делать? Пошаговая инструкция замены

Бензонасос на автомобилях Ваз 2110, является важным элементом топливной системы автомобиля. Он отвечает за перекачку бензина из бака в двигатель под давлением. Из –за плохого качества бензина очень часто этот элемент выходит из строя, что в свою очередь существенно влияет на нестабильную работу ДВС автомобиля.

В сегодняшней статье я расскажу вам, о основных причинах неисправности бензонасоса, как понять, что именно он вышел из строя, дам пошаговую инструкцию по демонтажу и установке этого элемента автомобиля.

Конструкция бензонасоса Ваз 2110 для инжекторных и карбюраторных моделей автомобиля

На автомобили Ваз 2110 устанавливаются два типа бензонасосов в зависимости от типа двигателя автомобиля. Первый тип механический устанавливается преимущественно на карбюраторные модели, второй тип – электрические которые устанавливаются на инверторные десятки.

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Бензонасос ВАЗ 2110 располагается непосредственно в баке автомобиля.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

Причины неисправности

В процессе эксплуатации автовладельцы ВАЗ 2110 могут столкнуться с некоторыми сложностями, связанными с данным элементом. Неисправности бензонасоса ВАЗ 2110 инжектор могут быть следующими:

выход элемента из строя из-за поломки;
загрязненный бак или некачественный бензин с посторонними вкраплениями, которые загрязняют фильтр насоса.

Самый первый верный указатель на то, что у ВАЗ 2110 неисправен бензонасос, является такой симптом: мотор «дергается» во время работы, особенно на средних и высоких оборотах. Это свидетельствует о том, что давление топлива недостаточно. А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках, а также РДТ.

Бензонасос Ваз 2110 в разобранном виде (на фото вы сами можете увидеть грязь в стакане)

Существуют основные признаки неисправности бензонасоса ВАЗ 2110 инжектор, при которых обязательно стоит предпринять действия по проверке данной комплектующей:

Громкий шум, который элемент ранее не издавал.
Транспортное средство отказывается набирать обороты, а также не двигается при включении первой или второй передачи.
Автомобиль двигается рывками и странно ведет себя на дороге.
Работа двигателя внезапно прекратилась.

Каждую из неисправностей бензонасоса ВАЗ 2110 необходимо тщательно рассмотреть, чтобы понимать, что делать при столкновении с ними.

Как проверить топливный насос на Ваз 2110

Если бензобак полный, аккумулятор в обычном состоянии, свечки сухие и дают искру, а стартер крутит движок, то причина в бензонасосе. Более всераспространенная причина – после включения зажигания не поступает питание к бензонасосу.

Сборка бензонасоса Ваз 2110 (установка вставки)

Точно так же она проявляется при движении автомобиля, когда теряется питание и мотор начинает глохнуть. Очередной принципиальный аспект – это подача нужного количества горючего.

Пошаговая инструкция проверки механического бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2110. Для этого нужно провести следующие мероприятия:

Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
Несколько раз вручную нажмите на рычаг для подкачки топлива;
Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Далее проверим рабочее состояние впускного клапана:

Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Следующим этапом является проверка топливного насоса Ваз 2110 на герметичность для этого:

Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Пошаговая инструкция проверки электрического топливного насоса Ваз 2110

Чтобы проверить электрический бензонасос на Ваз 2110, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно той инструкции, которая к нему прилагается. Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться ниже отметки 1,6 атм. – в противном случае, придётся заменить или форсунку, или регулятор.

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Процесс проверки давления в бензонасосе Ваз 2110

Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.

Помните о том, что в работе с топливной системой необходимо соблюдать предельную аккуратность. Лучше всего сразу ехать к специалистам, которые точно знают, как проверить бензонасос быстро и эффективно.

Видео: Особенности работы и основные неисправности топливного насоса Ваз 2110

Выбор топливного насоса на десятку – на что обратить внимание

Выбирая бензонасос на Ваз 2110 очень часто происходит путаница в понятиях: модуль бензонасоса и сам бензонасос. В первом случае идет речь о конструкции в сборе, которую мы вынимаем из бака, во втором – имеется виду мотор бензонасоса.

Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность работы, ведь, чем тише насос функционирует, тем комфортнее его использование.

При выборе топливного насоса требуется приобретение такого же изделия с аналогичным номенклатурным номером. Часто автолюбители среди множества аналогов выделяют топливный насос Вosch, который используется на 1,6-литровых авто и снабжен регулятором давления уровня горючего.

Топливный насос Bosh на Ваз 2110 – плюсы и минусы производительность и характеристики

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?

Расход не увеличивается от производительности бензонасоса, так как на автомобилях срабатывает обратка и лишнее топливо возвращается в бак, так же имеется регулятор давления топлива из название понятно я думаю, какую функцию он выполняет.

Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

Фото: Топливный насос Bosh рекомендуется устанавливать на отечественные модели автомобилей в том числе и на Ваз 2110

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все. Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.

Как заменить бензонасос на Ваз 2110 своими руками – пошаговая инструкция

Для того, чтобы заменить бензонасос на Ваз 2110 необходимо выполнить следующий порядок действий:

Отсоедините отрицательную клемму аккумулятора;
Сбросьте остаточное давление в топливной рампе посредством специального штуцера;
Насос топливный «десятки» находится под задним сиденьем автомобиля. Откидываем сиденье и откручиваем защитную крышку;
Отключаете электрический клеммник насоса, откручиваете магистрали подачи и слива топлива.
Резиновые прокладки наконечников магистралей следует заменить;
На ВАЗ 2112 бензонасос удерживается восемью болтами на уплотнительном кольце с подкладкой
Вам остается только извлечь старый бензонасос и поставить новый согласно указывающей стрелке на корпусе изделия.

Как видите снятие и установка бензонасоса на Ваз 2110 простая процедура, которая не потребует от вас специальных навыков.

Профилактика и полезные советы

Для беспроблемной эксплуатации и увеличения ресурса топливного насоса профессионалы рекомендуют:

заправляться только качественным топливом;
поддерживать максимальный уровень топлива в баке;
не пользоваться автомобилем с разряженным аккумулятором;
своевременно производить замену топливного фильтра;
реже пользоваться спортивным режимом езды.

Самостоятельная диагностика и замена бензонасоса достаточно проста. Для этого необходимо лишь тщательно следовать рекомендациям профессионалов. Это же касается и профилактических мер. Заправляйтесь качественным бензином и не забывайте вовремя заменить топливный фильтр. Тогда проблемы с бензонасосом у вас будут возникать гораздо реже

Видео: Самостоятельна замена бензонасоса Ваз 2110

inomarki-remont.ru

Ремонт бензонасоса ВАЗ 2110 инжектор своими руками

А бывает и так, что насос работает…

Схема подачи топлива двигателя с системой впрыска топлива ВАЗ-2113, ВАЗ-211…

Бензонасос BOSCH на корону АТ170

Конструкция и принцип работы топливного насоса ВАЗ 2110.

1. Снимите топливный насос.

Провалы при нажатии на педаль газа на инжекторе.

Ваз 21103 давление масла победа.

Twitter. давление топливного насоса ВАЗ 2110.

Модуль погружной топливного насоса ВАЗ 2110 инжектор WEBER.

Снятие электробензонасоса с датчиком уровня топлива.

Переделка ВАЗ2110 с.

Прокомментировать запись «Топливный насос». описание и работа сис…

Как поменять топливный насос на Chevrolet Epica LT.

Nasos-toplivniy-injektor-2112-boschc0_enl.jpg Насос топливный голый ВАЗ 211…

Бензонасос ваз 2110 инжектор фото.

зам на бензонасоса на ваз 2109 нжектор.

сетки бензонасоса, топливного фильтра на ВАЗ.

2.17.1.4. Замена топливного насоса.

…ваз 2110 12 будем считать что электрическая цепь бензонасоса на ваз 2110 2…

ремонт бензонасоса.

Снятие и замена бензонасоса ваз 2110, 2111, фото.

Замена-сетки-бензонасоса-ВАЗ-2110.

Сняли, и тут под руку попался бензонасос от ВАЗ 2110, сравнили.Один в один

Ваз2114 топливный насос схема сборки.

2.17.1.4. Замена топливного насоса.

Снятие бензонасоса.

Топливный насос Ваз 2110.

Виды бензонасоса.

Бензонасос ВАЗ 2109 инжектор: как снять своими руками.

Замена бензонасоса на 2107 инжектор — картинки и фото.

Замена сетки бензонасоса 2110. autoshema.ru.

Процесс демонтажа и установки топливного насоса инжекторной машины ВАЗ 2109…

у меня ВАЗ 2114 и не слышно как качает бензонасос.Я снял его, проверел пита…

Замена топливного насоса ВАЗ 2110.

vaz-2110.net

Бензонасос на ваз 2110 — устройство и ремонт

Бензонасос ВАЗ 2110 имеет две разновидности. Первый вариант – механический, встроенный в двигатель и преимущественно применяемый в карбюраторных моторах. Второй вариант – электрический, встроенный в топливный бак для работы на инжекторных автомобилях. Мы будем рассматривать электробензонасос: его устройство, причины выхода из строя, возможность самостоятельного обслуживания или замены.

Почему бензонасос ВАЗ 2110 не включается

Желая запустить двигатель при полной исправности всех систем (стартер вращает мотор, на свечи подаётся искра, а в баке достаточно бензина) можно столкнуться с проблемой в подаче топлива. Причина – на вашем ВАЗ 2110 не работает бензонасос. Либо он сломался и переставал поддерживать необходимое давление, либо на него не поступает электропитание. Также, поломка может произойти на ходу, что повлечёт остановку работы двигателя.

Рис.1. Схема подачи топлива двигателя с системой впрыска топлива: 1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод.

На заметку! Выявить поломку насоса бывает сложно, так как он может жужжать, подавая признаки «здоровой» жизни при включении зажигания.

Не работает бензонасос на ВАЗ 2110 инжектор 8 клапанов причины

В том случае, если звук работающего моторчика помпы не слышен, то это означает, что на узел не поступает питание или он выработал свой ресурс. Плохой контакт – частая причина неисправности.

Кроме этого, на ВАЗ 2110 топливный насос может отказать в работе по следующим причинам:

вышло из строя реле;
сгорел предохранитель;
обрыв обмотки моторчика;
окисление контактов;
механическое повреждение (удар по бензобаку снизу).

Последнее явление встречается редко, но этот выход системы из строя, легко выявить после сопоставления причинно-следственной связи.

Как проверить бензонасос на ВАЗ 2110 инжектор 8 клапанов

Если электробензонасос на ВАЗ 2110 имитирует работу, а автомобиль не заводится, то необходимо замерить давление в топливной системе. Для этого, следует приобрести (взять в пользование) манометр для шин, кусок топливного шланга, переходник-штуцер 7/16-20 UNF и хомуты. Детали необходимо соединить между собой.

Затем, стравить давление в системе и присоединить конструкцию к топливной рампе с краю. Завести мотор. Стрелка на манометре начнёт показывать значения. Нормой считается показатели: 280-320 kPa (2,8-3,2 kg/cm2) на холостом ходу. На высоких оборотах: 280-350 kPa (2,8-3,5 kg/cm2). Если показатель меньше, следует демонтировать модуль топливного насоса из бака.

Данный метод диагностики, позволяет сузить круг неисправностей, к которым относятся:

неисправность регулятора давления в рампе;
недостаточность подачи топлива от насоса;
засорение топливной системы (сетчатого фильтра).

Иногда, замена или очистка сетчатого фильтра на корпусе насоса, помогают устранить неисправность и давление восстанавливается.

Нет питания на бензонасос ваз 2110 инжектор

К насосу подходит жгут из трёх проводов: «плюс», «минус» и уровень топлива. Для того, чтобы проверить приход питания, необходимо воспользоваться электрическим тестером напряжения. В его отсутствие, поможет контрольная лампочка 12 В. Замкнув цепь, становится сразу понятно, приходит питание на узел или нет.

Если в результате проверки выяснилось, что на вашем ВАЗ 2110 нет питания для реле бензонасоса, то необходимо проверить «минусовой» и «плюсовой» провода по отдельности. Например, массу взять с корпуса автомобиля, а плюс – «кинуть» с аккумуляторной батареи.

Как снять бензонасос на ВАЗ 2110 инжектор 8 клапанов

Если у автовладельца есть навык в слесарных работах, то снять насос подачи топлива не составит особого труда. Работы можно проводить в гараже или на открытом воздухе. Второе будет более приемлемо, так как неизбежность испарения бензина может отразиться на самочувствии.

Изначально потребуется подготовить несколько инструментов, среди которых:

торцовый ключ или головка с воротком 7 мм;
рожковый ключ с зевом 17 мм;
отвёртки: крестовая и шлицевая;
пассатижи.

Перед слесарными работами, тем более связанными с электрикой, следует отсоединить минусовую клемму от аккумуляторной батареи.

Далее, снятие и замена бензонасоса ВАЗ 2110 инжектор 8 клапанов, будет описана в виде пошаговой инструкции:

Снимаем заднее сиденье, освобождая его от защёлок по нижним боковым краям;
В ковролине, необходимо отыскать вырез, который скрывает крышку лючка;
Квадратный лючок, крепится двумя винтами, которые следует выкрутить;
Сняв крышку, перед нами предстаёт верхняя часть насоса;
Первым делом отключаем штекер электрической цепи;
Затем, ключом 17 мм откручиваем два топливных штуцера;
После этого, следует открутить торцовым ключом или головкой 7 мм 8 гаек по периметру кольца;
Далее снимает само обжимное кольцо;
Теперь можно вынимать корпус топливного насоса;
Аккуратно, следует освободить электромоторчик от корпуса.

Сборку, после замены, следует произвести в обратном порядке. При этом, рекомендуется поменять резиновую прокладку под корпусом и 2 уплотнительных кольца на топливных штуцерах.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5А	Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5А	Левая фара (ближний свет).
F3 — 10А	Левая фара (дальний свет).
F4 — 10А	Правая противотуманная фара.
F5 — 30А	Электродвигатели стеклоподъемников дверей.
F6 — 15А	Переносная лампа.
F7 — 20А	Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20А	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20А	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20А	Резервный.
F11 — 5А	Лампы габаритного света правого борта.
F12 — 7,5А	Правая фара (ближний свет).
F13 — 10А	Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А	Левая противотуманная фара.
F15 — 20А	Электрообогрев сидений. Блокировка замка багажника.
F16 — 10А	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5А	Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25А	Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10А	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5А	Лампы задних противотуманных фонарей.

К1	реле контроля исправности лампочек;
К2	реле передних дворников;
K3	реле-прерыватель повторителей и аварийной сигнализации;
К4	реле включения ближнего света;
К5	реле включения дальнего света;
К6	дополнительное реле;
К7	реле включения обогрева заднего стекла;
K8	резервное реле

vaz-2110.ru

ПРОБЛЕМЫ В РАБОТЕ БЕНЗОНАСОСА ВАЗ 2110-12 — Лада 2112, 1.6 л., 2004 года на DRIVE2

Любой автолюбитель хочет быть уверенным в надежности узлов своей машины, одним из которых является бензонасос ВАЗ 2110-12. Вникнув в возможные причины и способы устранения его неисправностей, можно избежать незапланированных денежных трат и потери своего времени. Диагностика неисправностей топливного насоса и его ремонт не вызывают затруднений.
Назначение топливного насоса, характеристики и возможные поломки
опливный насос предназначен для бесперебойной подачи бензина в двигатель внутреннего сгорания (ДВС) автомобиля. Так как в зависимости от системы подачи бензина, автомобили делятся на карбюраторные и инжекторные, то, соответственно, насос ВАЗ 2110-12 бывает двух видов: механический и электрический. Механический топливный насос неприхотлив, ремонтопригоден и не вызывает особых проблем в работе, но в настоящее время не соответствует параметрам экологичности и экономичности. Нынешним требованиям отвечает инжекторный впрыск, который помогает осуществлять электрический бензонасос ВАЗ. Он подает бензин в ДВС через инжекторы под высоким давлением, что позволяет легко дозировать топливо, уменьшая потребление и повышая мощность двигателя. Основная характеристика — это давление бензонасоса, которое может составлять от 4 до 7 атм. Из-за перепадов или отсутствия давления двигатель автомашины работает с перебоями, не заводится и тем самым вызывает беспокойство в самый неподходящий момент. В то же время, проявляя выдержку и используя представленные здесь рекомендации в отношении ремонта бензонасоса ВАЗ, можно исправить ситуацию за короткое время.
Основные признаки неправильной работы топливного насоса ВАЗ 2110-12 следующие.
1)Отсутствие гула вращения бензонасоса (он находится в бензобаке под задним сидением) в начальный момент запуска ДВС (ключ в положении зажигания). Причинами может служить выход из строя непосредственно бензонасоса ВАЗ, пропажа питания на нем.
2) Появление нехарактерного шума работы может наблюдаться при пустом бензиновом баке и при сильном засорении топливного фильтра.
3) Малая мощность ДВС (движение только на 1 или 2 передаче) характерна для топливного насоса, с которым автомашина прошла более 90 тысяч км. Из-за реальных условий эксплуатации ресурс работы насоса ВАЗ сокращается, и это проявляется в ослаблении давления.
4)Движение машины рывками указывает на то, что давление в системе топливного насоса меняется, что обычно является следствием засоренности фильтра.
Если вид неисправности топливного насоса определен, стоит найти причину для устранения неполадки
Устранение неисправностей, простые советы для уверенной работы бензонасоса
1-Если бензонасос ВАЗ не вращается, то прежде всего проверяется целостность его предохранителя и работоспособность реле путем замены этих деталей. Находятся они за щитком консоли, снизу, со стороны переднего пассажира. При удовлетворительном их состоянии для тестирования работы нужно подать напряжение питания на топливный насос прямым путем. Для этого необходимо убрать подушку с заднего сидения и открыть щиток, закрепленный винтами. Нужно помнить, что при установленной охранной сигнализации в подводе питания на насос ВАЗ будет участвовать дополнительное реле отключения на случай взлома
2-Если топливный насос не отреагировал на подачу напряжения или предстоит проверка и замена фильтра, то нужно произвести следующие действия для извлечения бензонасоса из топливного бака. Для сброса давления в топливных магистралях отключается топливный насос с помощью предохранителя и заводится машина. После того как ДВС заглохнет, открывается бензобак со стороны заливной горловины для сброса давления паров бензина, отключается минусовая клемма от аккумулятора (во избежание пожара), отсоединяется электрический разъем с фланца установки насоса на бензобаке, отсоединяются разъемы магистральных бензопроводов (резиновое бензостойкое кольцо на штуцерах магистралей подлежит замене), откручивается фланец (8 гаек с шестигранником на 7 мм), снимается резиновая прокладка и извлекается топливный насос ВАЗ в сборе с поплавком и сетчатым фильтром (предварительно рядом подстилается тряпка, чтобы не испачкать салон бензином). Производится замена фильтра бензонасоса или его чистка. В случае поломки насоса ставится новый, так как его конструкция обычно неремонтопригодна.
При малой мощности ДВС проверяется давление в системе подачи топлива. Это делается либо самостоятельно с помощью покупного комплекта с манометром, или методом проверки на станции техобслуживания (СТО). Если давление бензонасоса нестабильно и при пережатой обратной шланге меньше 4 атм. то насос подлежит съему и замене. В противном случае проблема может состоять в засорении инжекторных форсунок или неправильной работе регулятора давления топлива.
Совсем не обязательно несколько раз менять топливный насос транспортного средства для понимания основных тезисов его успешной работы:

езда на автомобиле с пустым баком является экстремальным режимом для бензонасоса и обходится в конечном итоге гораздо дороже, чем банальная заправка топливом;
бензонасос «не любит» сомнительный бензин, что также приводит к частой замене фильтра и самого насоса;
при замене бензонасоса ВАЗ 2110 можно отдать предпочтение импортным аналогам, давление которых выше и чья работа отличается большей стабильностью.

Чувствовать себя хозяином автомашины — значит заботиться о ней, как о члене своей семьи. В этом случае она будет служить долго. И каждую поездку можно будет расценивать как ее благодарность за чуткое отношение своего владельца.

www.drive2.ru

Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Краткое содержание:

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

Примечание!
Бензонасос как и любую другую деталь нужно устанавливать точно такого же образца что и с завода шла, то есть рекомендуем вам в начале снять ваш агрегат с автомобиля, потом прийти с ним в автомагазин и купить точно такой же, тем более в автомобилях десятого семейства два вида насосов идут, а именно который на двигатели 1. 5 литров ставится и который на двигатели 1.6 литров ставится, при этом когда будете его покупать, осмотрите его и проверьте корпус на целостность, на корпусе не должно быть найдено трещин, заусенцев и шероховатостей, простыми словами корпус должен быть гладкий и не иметь деформаций, а иначе даже маленькая трещина может привести двигатель к неправильной работе!

vaz-russia.com

Замена бензонасоса ВАЗ 2110 своими руками (инжектор 8 и 16 клапанов)

Где находится бензонасос?

Бензонасос является одним из важнейших устройств в автомобиле, выполняющим функции по закачке топлива. Он забирает бензин из бака, после чего направляет его по трубопроводу в фильтрационную систему и затем в камеры сгорания.

Зачастую перед автовладельцем возникает необходимость замены или временного снятия данного приспособления, его расположение зависит от модели автомобиля и разновидности топливной системы. У ВАЗ 2110 он находится под капотом, непосредственно рядом с двигателем, поэтому его обнаружение не вызывает никаких сложностей.

Основные причины неисправности

Бензонасос может перестать функционировать только по двум основным причинам – отсутствие топлива в балке или возникновение неисправностей. Во втором случае причины поломок обычно заключаются в следующем:

Использование плохого топлива, которое не соответствует стандартам качества.
Поломка клапанов. Чаще всего они просто засоряются, в таком случае будет достаточно демонтировать крышку и сетку устройство, после чего прочистить их. Если же клапаны разболтались и их положение является ненадежным, потребуется полностью заменить насос.
Засорение фильтрационной системы, через которую проходит топливо, в результате чего на насос оказывается чрезмерное давление, мешающее его нормальному функционированию.
Отсутствие своевременной заправки и езда на автомобиле с минимальным количеством топлива в баке. Это провоцирует холостой ход устройства, который довольно быстро приводит к его неисправности.
Выход из строя реле или предохранителя.

ВАЗ 2110 оснащается инжекторным насосом – это надежное приспособление, редко выходящее из строя.

В большинстве случаев все поломки происходят именно по вине водителя; при наличии подозрений на наличие неисправностей, проверить бензонасос можно следующим способом:

При помощи отвертки или специального ключа нужного ослабить хомут входящего шланга, через который осуществляется подача топлива, после чего его можно будет снять со шпилек.
Поставить заглушку при помощи болта диаметром 8 мм, он будет препятствовать просачиванию топлива наружу.
Совершить несколько движений при помощи рычага ручного привода. В этот момент необходимо следить за выпускным штуцером – из него должна выстреливать сильная струя топлива, что будет свидетельствовать об исправном состоянии устройства. Если этого не происходит, то потребуется перейти к следующему пункту, чтобы продолжить процесс диагностики.
Необходимо ослабить хомут выходящего шланга и поставить заглушку по аналогии с тем, как это уже делалось раньше.
На впускной штуцер ставится заслонка, можно просто зажать его пальцем, после чего снова привести в действие рычаг ручного привода. Отсутствие ощущения вакуума и всасывания пальца внутрь будет свидетельствовать об обнаружении поломки: бензонасос следует заменить или заняться его ремонтом.
При отсутствии обнаружения неисправностей на предыдущих этапов требуется осуществления проверки топливной магистрали, скорее всего, она и будет являться причиной поломок.

В отличие от более старых моделей, ВАЗ 2110 был оснащен электрическим бензонасосом, поэтому о его переходе в рабочий режим и начале функционирования свидетельствует характерное жужжание, возникающее после поворота заводного ключа.

Его отсутствие может быть свидетельством выхода из строя реле и предохранителя, поэтому эти части устройства должна быть проверены в самую первую очередь. Сделать это довольно просто:

Нужно найти кронштейн с крепежами этих элементов, он располагается под передней панелью около перчаточного ящика. На нем должно быть установлено 3 реле и 3 предохранителя.
Первоначально осмотру подвергается крайний предохранитель с левой стороны, на нем не должно быть следов перегорания.
Далее проверяется реле, расположенное посередине – нужно будет проверить показатели напряжения между минусом кузова после включения зажигания и проводом розового цвета.
При наличии напряжения 12В, необходимо замкнуть провод розового цвета на серый провод, что позволит соединить контакты 30 и 87 реле. Начало функционирование бензонасоса будет свидетельствовать о выходе из строя реле. Проверить это можно путем временного монтажа рабочего реле, снятого с другого транспортного средства.

Порядок замены бензонасоса ВАЗ 2110

Для замены бензонасоса потребуется первоначально демонтировать вышедшее из строя устройство, для этого рекомендуется воспользоваться алгоритмом действий, описанным ниже:

С учетом особенностей расположения бензонасоса в ВАЗ 2110, потребуется сначала убрать верхнюю поверхность двигателя. На блоке цилиндров и самом насосе часто скапливается большое количество пыли и прочей грязи, поэтому их нужно протереть влажной тряпкой или щеткой с мягкой щетиной; можно воспользоваться специальными средствами.
Заранее рекомендуется подготовить несколько болтов диаметров 8 мм. Они будут задействованы в качестве заглушек для шлангов, а в процессе демонтажа насоса не будет времени на их поиск, поскольку из отверстий сразу же начнет вытекать топливо.
У входящего и выходящего шланга нужно ослабить боковые хомуты, которые обеспечивают их крепеж. Сделать это можно при помощи отвертки или ключа, специально предназначенного для подобных целей. Сразу после ослабления их положения удастся снять хомуты со штуцеров и демонтировать инжектор.
Блок цилиндров также потребуется снять, поскольку устройство надежно зафиксировано на нем. Сделать это довольно просто, если открутить несколько гаек при помощи ключа на 13.
Сразу после снятия гаек положение бензонасоса ослабеет и его можно будет снять. Стоит также обратить внимание на прокладку, расположенную между насосом и проставкой – у нее крайне короткий эксплуатационный срок, поэтому ее лучше всего заменить вместе с основным устройством.
Проставка необходима для обеспечения надежной защиты бензонасоса от воздействия высоких температур; при замене устройства ее следует очистить от скопившейся пыли и грязи. Между проставкой и блоком цилиндров располагается еще одна прокладка, ее также рекомендуется заменить по причине быстрого изнашивания.

После снятия старого бензонасоса можно переходить к установке нового приспособления, для этого следует воспользоваться приведенной ниже инструкцией:

При пробеге автомобиля 100000 км или больше предварительно обязательно потребуется осуществить проверку минимального выступа толкателя – от него будет зависеть расположение нового бензонасоса и правильность его функционирования. В противном случае повышается риск значительного уменьшения впрыска топлива, что способно привести к прорыву диафрагмы. Изменение выступаний толкателя обычно не вызывает трудностей, для этого достаточно просто подобрать и установить подходящие прокладки, которые будут находиться между проставкой и блоком цилиндров.
После установки правильного минимального выступа необходимо начать прокручивать коленный вал с низкой скоростью. В этом время проставку следует плотно прижать к цилиндрам, что даст возможность измерить показателя выступа толкателя. Величина может быть динамичной и постоянно колебаться, но только в рамках 0,8–1,3 мм. Прокладка меняется в тех случаях, когда толкатель выходит за пределы указанного диапазона: в зависимости от слишком маленького или большого значения, ее толщина также уменьшается или увеличивается.
На финальном этапе происходит установка всех демонтированных деталей и устройств. Этот процесс не вызывает сложностей, для его реализации достаточно воспользоваться предыдущей инструкцией, повторив все описанные действия в обратной последовательности.

smotriavto.ru

Как поменять бензонасос на ВАЗ-2110 инжектор: инструкция с видео

Основные причины неисправностей

Топливный насос инжекторного типа относительно сложная система, состоящая из следующего:

датчик уровня топлива;
фильтрующая сетка;
электродвигатель;
впускного и выпускного клапана;
электромагнитного клапана и пр.

Отказ любого из компонентов приведет к понижению давления в топливной системе или полной остановке двигателя, и нужно будет произвести замену бензонасоса либо капитальный ремонт.

Читайте также: Почему может не качать бензонасос на ВАЗ-2110

Как заменить бензонасос на ВАЗ-2110

гаечный ключ на 17:
головка на 7;
плоская и фигурная отвертки.

Также желательно иметь под рукой ветошь и коробку для складывания гаек.

В первую очередь нужно снять заднее сиденье и освободить доступ к месторасположению бензонасоса.
Далее находим квадратный лючок, убираем ковролин и откручиваем крестообразной отверткой два болта, расположенных по диагонали. Кладем их в коробочку и снимаем крышку.
Под крышкой находится бензонасос. Перед тем как приступать к замене, желательно снизить давление в топливной системе. Если автомобиль стоял несколько часов, этого можно и не делать. Но если вы решите, что все-таки необходимо снизить давление, то нужно снять предохранитель с топливного насоса и завести машину, через несколько секунд давление упадет до минимальной отметки. Далее можно приступать к процедуре замены бензонасоса.
Отсоединяем штекер с проводами. На нем нужно отогнуть фиксатор немного вверх и отсоединить разъем. Чтобы его часть не мешала, отодвигаем ее вправо на максимальную длину.
Далее нужно переходить к откручиванию топливных трубок. Их на бензонасосе две. Берем ключ на 17 и по очереди откручиваем обе трубки. Отводим трубки в сторону. Левую трубку, которая находится ближе к салону, желательно отодвинуть подальше, чтобы было более удобно вынимать бензонасос.
Следующий шаг – по кругу окручиваем восемь гаек прижимной пластины и складываем в коробочку. Для скручивания гаек желательно иметь накидной ключ с трещоткой и головка на 7. Если гайки заржавели и не хотят откручиваться, нужно обработать их ВД-40 и немного подождать.
Аккуратно снимаем прижимную пластину и откладываем в сторону. Отверткой либо рукой поддеваем уплотнительную резинку, чтобы она снялась со шпилек, и переходим к снятию бензонасоса.
Вытягиваем наполовину насос из бензобака и немного наклоняем его, чтобы не зацепился поплавок, и достаем полностью всю конструкцию.

Читайте также: Почему ВАЗ-2110 плохо заводится

ladaautos.ru

Ремонт и Доработка» на DRIVE2

Начну рассказывать с симптомов которые начались.
Прихожу утром в гараж, масло посмотрел, начинаю заводить, завелась, и сразу глохнет…с третей попытке все нормально заводится и работает.

Я начал искать проблему в датчиках, РХХ поменял, РДТ, ничего не помогало…потом эта проблема сама пропала.

Оставил недавно машину на стоянке, прихожу утром а она не заводится, прислушался а бензонасос то не работает…снимаю массу, и сразу назад прикручиваю массу, машина завелась…я думал думал, наверно глюк какой в мозгах был. На улице то всего -20, никогда проблем не было с заведением машины.

Следующее утро, та же самая стоянка, машина не заводится, бензонасос не включается…масса уже не помогает. Проверяю питание мультиметром, 10,8 в на насос идет…почему же он тогда не работает. Притащил с гаража другой насос, раньше был рабочий, подключаю его, а он не фурычит тоже. Я уж не знал что думать, ладно один насос сгорел, но два сразу не могло не работать.

Машину на трос и в гараж, снимаю насос в гараже, а там лед, интересно же как получилось, от куда бы ему там взяться. Почему тогда запасной насос не работает…не понятно.

лед на сеточке насоса

На следующий день покупаю новый насос, ставлю его в корпус старый, сеточка тоже новая. Все включаю, он работает. Потом в течении часа я рыбачил в бензобаке, лед кусочками плавает, ну ничего весь выловил…наверно конденсат.

Я радостный все собираю на свои места). Ставлю на стоянку машину, уже уверен в том, что она без проблем заведется утром.

Утро значит…не поверите та же самая история, насос не работает. Я думаю как же он может не работать, новый же ток поставил. Иду в магазин за релюшкой. Снял свою старую, разобрал, там на контактах немного пригоревшее было. С новым реле, все без проблем, завелась.

Всем удачи на дорогах) Может кому полезна будет статейка)

www.drive2.ru

Топливный насос в ВАЗ 2110/2112: самостоятельная диагностика и замена

Топливный насос — это устройство, которое обеспечивает подачу топлива к цилиндрам силового агрегата. Однако в некоторых случаях бензонасос может срабатывать некорректно или же выйти из строя. На автомобилях ВАЗ 2110/2112 такие ситуации не редкость. Поэтому водителям лучше заранее подготовиться к проведению диагностики или замене насоса своими руками.

Содержание статьи

Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112

Бензонасос считается важнейшим элементом топливной системы любого автомобиля. Так, в зависимости от того, каким именно типом мотора оснащена модель ВАЗ 2110/2112, будет зависеть и выбор бензонасоса. На инжекторных автомобилях устанавливают электрический насос, а на карбюраторных — механический.

С завода автомобили «десятого» семейства комплектуются бензонасосами производства «АвтоВАЗ». Однако эти агрегаты не обладают высоким ресурсом и надёжностью, поэтому часто автовладельцы не дожидаются, пока бензонасос выйдет из строя, и производят его замену.

Устанавливается на заводе на каждую модель ВАЗ 2110/2112

Чаще всего для замены выбираются топливные насосы компаний «Pekar» (Россия) и «Bosch» (Германия). Об их качестве и долговечности известно давно, хотя стоимость их в несколько раз превышает цену на бензонасосы «АвтоВАЗ».

Немецкий производитель обеспечивает качество и долговечность продукции

О расположении бензонасоса в ВАЗ 2110/2112 стоит сказать отдельно: устройство находится не под капотом. Чтобы достичь максимальной оптимизации работы бензонасоса, производители монтируют его непосредственно в топливный бак. То есть, чтобы добраться до насоса, потребуется откинуть подушку на заднем сидении автомобиля и открыть спрятанный под ковролином люк.

Под подушкой сиденья располагается топливный бак и бензонасос

Как проверить работоспособность топливного насоса

Проверка состояния топливного насоса производится только в тех случаях, когда наблюдаются те или иные признаки его неисправностей:

повышение шума при работе насоса;
резко понизилась мощность двигателя — автомобиль не может быстро разогнаться;
автомобиль не заводится, так как в двигательный агрегат не поступает топливо.

Определить, что причина неисправности кроется именно в бензонасосе, можно самостоятельно. К тому же для этого не потребуется сложного диагностического оборудования или специальных знаний.

Изначально необходимо проверить, работает ли сам насос. После того, как было включено зажигание, под подушкой заднего сиденья в течение нескольких секунд должно слышаться лёгкое жужжание. Если звук идёт — значит, насос работает.

Проверка давления

Чтобы проверить давление бензонасоса, потребуется прибор манометр. Его нужно будет подключить к топливной системе, которая расположена под капотом ВАЗ 2110/2112. К штуцеру топливной трубы, которая подходит к двигателю, подключается манометр. Если на холостых оборотах прибор показывает давление более 3.3 кг/см, то бензонасос явно не исправен.

При подключении следует быть аккуратным, чтобы не повредить расположенные рядом шланги и провода

В том случае, если показатель манометра менее 2.3 кгсм, то проблема в топливной системе кроется не в насосе, а в другом элементе — фильтре.

Опираясь на эти показатели, можно сразу же выявить характер неполадок в топливной системе

Что делать, если насос не качает топливо

В некоторых случаях проблема кроется в том, что бензонасос не включается. Соответственно, он не будет обеспечивать бензином силовой агрегат, и машина просто не заведётся.

Проверка работоспособности насоса проходит следующим образом:

откинуть заднее сиденье в салоне;
снять крышку люка;
включить стартер на прокрутку, но не заводить машину;
к контактам бензонасоса подключить тестер — если питание поступает, а бензонасос не качает, следовательно, само устройство вышло из строя;
в том случае, если питание не поступает — проблема кроется в реле, предохранителе или же проводке.

Самый простой способ проверить исправность реле и предохранителя — это заменить их на новые. Если бензонасос по-прежнему не работает, значит, в проводке имеется короткое замыкание.

Опираясь на схему, можно выявить место неисправности

Замена бензонасоса на ВАЗ 2110/2112 своими руками

В том случае, если автовладелец точно диагностировал выход из строя насосного механизма в топливной системе, потребуется его замена. Стоит отметить, что заменить бензонасос на автомобилях ВАЗ 2110/2112 довольно просто, с этой задачей справится даже неопытный водитель.

Замена топливного насоса производится обычно не только из-за потери им работоспособности, но и в других случаях:

некорректных показателях давления при исправном насосе;
недостаточной пропускной способности топлива;
после покупки нового ВАЗ с целью избавления от «слабых мест» модели.

Для работы потребуется небольшой комплект инструментов:

плоская отвёртка;
крестовая отвёртка;
ножницы;
торцевой ключ на 10.

Порядок работы можно условно разделить на два этапа: это демонтаж старого устройства и монтаж нового.

Инструкция по демонтажу бензонасоса

Отключить клемму «+» с аккумуляторной батареи.
Откинуть сиденье на заднем ряду и снять его.
Под ковролином найти маленький люк.
Открутить его крепления и снять крышку.
С бензонасоса снять разъём с проводами.
Чтобы было удобнее работать, на топливных трубках разрезаются пластиковые хомуты, сами трубки разъединяются и отстраняются от бензонасоса.
Сам насос крепится к баку на 8 болтах. Ключом на 10 нужно выкрутить все болты и вытащить устройство из гнезда.
Насос вытаскивается вместе с поплавком и уплотнителем.

Процедура снятия неисправного бензонасоса займёт не более 10 минут — всё будет зависеть от того, насколько заржавели болты креплений.

Инструкция по монтажу бензонасоса

В освободившееся гнездо вставляется новый насос. При этом стрелка на корпусе должна смотреть на заднюю часть автомобиля — только так можно обеспечить устройству правильное положение.
После чего насос прикручивается обратно к баку теми же восемью болтами.
Далее потребуется соединить две топливные трубки между собой.
К контакту насоса подключается разъём.
Завершающий этап — монтаж крышки люка и возвращение подушки заднего сиденья на прежнее место.

Процедура займёт не более 7–8 минут.

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Таким образом, владелец автомобилей «десятого» семейства ВАЗ может самостоятельно справиться с выполнением таких работ, как проверка и замена бензонасоса. Надо сказать, что топливный насос действительно считается одним из самых уязвимых мест на ВАЗ 2110/2112, поэтому владельцам лучше заранее быть готовыми к проведению необходимых процедур с этим устройством.

Копирайтер, рукодельница, путешественник

auto-gl.ru

Замена бензонасоса на ВАЗ 2110: основные неисправности, типы насосов, последовательность замены топливного насоса

Содержание:

Основные причины неисправности
Типы насосов
Последовательность замены бензонасоса

Причины неисправности

Возраст. С течением времени, по мере роста пробега насос изнашивается, ухудшается эффективность подачи топлива, устройство перестает работать.
Регулярная езда на автомобиле при пустом баке. Это оказывает сильную нагрузку на насос, который не выдерживает и ломается.
Загрязненность фильтра. Порой замена фильтра бензонасоса на ВАЗ 2110 решает проблему. Наличие загрязнений в нем прекращает подачу топлива, потому не образуется воздушно-топливная смесь, машина не заводится.
Резкие и частые остановки работы мотора.
Низкие показатели производительности и падение мощности двигателя.
Заправка на сомнительных АЗС, топливо у которых имеет множество грязи.

Типы топливных насосов

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.

Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.
Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом. Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов:
1. Текущее расположение дросселя;
2. Содержание выхлопа;
3. Соотношение воздуха и топлива и пр.

Электронный топливный насос для ВАЗ 2110

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Предохранитель на бензонасос ВАЗ 2110

Замена бензонасоса

Процесс замены достаточно легкий. Просто следуйте инструкции и вы быстро закончите работу.

Отключите питание аккумуляторной батареи.
Открутите крышку насоса для подачи топлива.
Снимите разъемы с бензонасоса.
Ослабьте немного хомут, который располагается непосредственно на топливном шланге. Полностью его снимать не имеет смысла.
Открутите оба шланга, через которые подается топливо.
Извлеките прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
Крепление бензонасоса осуществляется на 8 болтах. Все их открутите, болты сохраните.
Снимите уплотнительное кольцо.
Извлеките бензонасос вместе с поплавком.
Снимите уплотнитель, который выполнен из резины.
Поставьте на место новый бензонасос.
Выполните сборку в обратной последовательности.

Выполняя работу своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Загрузка …

luxvaz.ru

Бензонасос ваз 2110 рабочее давление

Если его сердцем считать двигатель автомобиля ВАЗ-2110, то бензонасос ВАЗ-2110 смело можно назвать его кровеносной артерией. Если топливный насос не работает должным образом, топлива может поступать меньше, чем необходимо, а если он полностью выйдет из строя, автомобиль просто не будет работать.

Неисправности в подаче топлива

Если топливный насос ВАЗ-2110 вышел из строя полностью, то подача топлива не будет осуществляться, а значит, двигатель автомобиля не заведется.Самый простой способ проверить, работает ли устройство, — это вставить ключ и повернуть его в первое положение. После такой манипуляции должен появиться звук, соответствующий перекачке топлива. Если есть звук, то причину неисправности автомобиля нужно искать в другом месте. Все топливные шланги можно проверить. Если соответствующий звук не появляется, то причина действительно кроется в бензонасосе. Это может быть выход из строя устройства или отключение электричества.

Очень часто при нестабильной работе двигателя, потере мощности и, как следствие, глохом, автовладельцы ищут причину в дроссельной заслонке, РХХ и ДТП.Но часто бывает, что виновником такого поведения силового агрегата может быть обычное загрязнение, не позволяющее течь бензину в необходимом количестве. В этом случае следует проверить фильтры на предмет тонкой и грубой очистки … Первый находится рядом с топливным баком. Он прикреплен к шлангам от бензобака и к топливной рампе. Его необходимо открутить и осмотреть. Если в фильтре есть загрязнения, то его следует заменить, а затем проверить работу автомобиля. Если это не помогает, необходимо очистить или заменить сетку фильтра грубой очистки.В этом случае необходимо снять топливный насос ВАЗ-2110. Для очистки вы можете использовать автомобильный очиститель, например очиститель карбюратора, а затем продуть его компрессором.

Как снять топливный насос ВАЗ-2110

Первым делом необходимо обесточить всю электрику в автомобиле, чтобы случайная искра не стала причиной возгорания. Для этого скидываем провод с минусом
Следующим шагом складываем заднее сиденье, под которым расположен люк к бензобаку.
Далее нужно открутить четыре винта, которыми крепится пластиковая или металлическая крышка люка, после чего снять ее.
Теперь видна внешняя часть насоса. Вы можете отключить терминал от бортовой сети и отсоединить топливные шланги.
Чтобы вытащить топливный насос ВАЗ-2110 из топливного бака, нужно открутить гайки крепления.
Пластиковый стаканчик может упасть при снятии. Но это не страшно, так как вернуть на место довольно просто.
Установка прибора осуществляется в обратном порядке.

Финансовая составляющая

На бензонасос ВАЗ-2110 цена зависит от производителя. Он колеблется от 1,5 до 2,5 тысяч рублей. Что касается сетки бензонасоса, то ее стоимость всего 50-60 рублей. Это примерно те же деньги, которые были бы потрачены на очиститель. Все работы можно делать самостоятельно. Если вы обратитесь в автосервис, то снятие и установка самого бензонасоса обойдется примерно в 800 рублей. Если вам необходимо почистить сетку или заменить ее, то некоторые автосервисы могут добавить к этой цене еще 100-150 рублей.Замена фильтра тонкой очистки для автовладельца обойдется в 250 руб.

Газовый насос является важной частью топливной системы автомобиля. Как известно, производительность двигательной установки и других важных агрегатов машины во многом зависит от правильной работы топливного насоса. Поэтому для поддержания правильной работы автомобиля необходимо своевременно проверять и обслуживать элементы самого главного комплекта ВАЗ 2110. В каждом автомобиле используется топливный насос. Топливный насос выполняет важную функцию в работе топливной системы.Благодаря этому элементу топливная смесь циркулирует между баком и двигателем автомобиля. Другими словами, топливный насос подает смесь в систему двигателя, чтобы привести автомобиль в движение.

Элемент ТВС перекачивает рабочую смесь в дозатор. В зависимости от конструктивных особенностей автомобиля в качестве дозатора используется карбюратор или форсунка. В частности, по техническим характеристикам и характеристикам автомобиля топливный насос топливной системы может иметь другой вид.В большинстве случаев современные автомобили, оснащенные инжектором, питаются от электрического топливного насоса. На более ранних моделях автомобилей, а также оборудованных карбюратором применялись механические аналоги. Поэтому, если топливная система вашего автомобиля выходит из строя, вы должны внимательно изучить инструкции производителя, чтобы ознакомиться с важными характеристиками автомобиля. Детально изучив устройство своего автомобиля, вы сможете узнать, каким типом устройства оснащена топливная система.Таким образом, если бензонасос требует замены, вы будете знать, какое устройство вам необходимо приобрести для правильной работы вашего автомобиля. Для ВАЗ 2110 рекомендуется использовать оригинальный штатный серийный бензонасос. Часть завода производителя имеет относительно невысокую стоимость и значительно увеличит срок службы топливной системы автомобиля.

Рассмотрим принцип работы топливного насоса.

Как уже было сказано, механический топливный насос чаще используется в автомобилях с карбюратором, где топливная смесь циркулирует под низким давлением.Электрические аналоги в свою очередь чаще устанавливаются в автомобилях с инжектором, где топливная смесь циркулирует под высоким давлением. Если автомобиль оборудован карбюратором, то бензонасос работает следующим образом. В момент, когда возникает необходимость заполнить топливную камеру смесью, диафрагма смещается в нижнюю часть. Возвратный механизм перемещает диафрагму в противоположное положение, в результате чего топливо перетекает в карбюратор. Принцип работы электрического топливного насоса на автомобилях, оснащенных инжектором, во многом аналогичен механическому аналогу.Центральная часть устройства втягивается в электромагнитный импульсный клапан до размыкания контактной группы, что прекращает подачу тока.

Прежде чем приступить к диагностике или замене топливного насоса, необходимо ознакомиться с его расположением. Для этого обратитесь к инструкции производителя. Стандартное расположение элемента на автомобиле ВАЗ 2110 — под кормовым сиденьем автомобиля.

Диагностика топливного насоса ВАЗ 2110 своими руками.

Выявить неисправность топливного насоса довольно просто.Как правило, очевидные факты говорят о неисправностях топливного насоса. Наиболее популярные признаки неисправности элемента:

Появление постороннего звука при работе
Агрегат не выполняет свою основную функцию. Смесь не течет или контакт не работает.
Уменьшена производительность топливной смеси.

Этапы диагностики бензонасоса своими руками.

На первом этапе необходимо приступить к проверке давления в топливной системе ВАЗ 2110.Для успешного получения результатов теста необходимо использовать манометр, подключенный к соединителю фитинга. Если показатель прибора превышает отметку в три балла и три десятых, возможной причиной неисправности является регулятор давления, который следует заменить на исправный. Если индикатор манометра показывает давление менее двух целых восемь десятых долей, необходимо срочно приступить к замене топливного фильтра. Если после проведенных операций машина продолжает некорректно работать, стоит снять топливный блок и обработать сетку фильтра.

В остальных ситуациях требуется обязательная замена топливного насоса. Если автомобиль оборудован электрическим элементом топливной системы, также стоит обратить внимание на состояние реле насоса. Если реле удерживать в одном из положений, топливная система не будет работать должным образом. В процессе диагностики стоит обратить внимание на предохранитель, который также подвержен износу и может потребовать замены.

Осуществляем замену элемента топливной системы своими руками.

Для начала разберемся, как поменять бензонасос электрического типа. Такая операция может потребоваться в ряде случаев, среди которых наиболее распространены:

Неправильные показания датчика топливной системы или его полный выход из строя.
Недостаточный эффект потока или нарушение структуры решетки сбора топлива.
Некорректная работа самого компрессора.

Для успешного выполнения работ следует подготовить стандартный набор для замены бензонасоса, в который входят: ключ на 10, отвертка и оригинальный бензонасос.

Этапы замены ТНВД топливной системы своими руками.

1. Первым делом необходимо сбросить давление подачи топлива в ВАЗ 2110.

2. С помощью фиксатора откручиваем два шланга, отвечающих за подачу рабочей смеси. На этом этапе работы следует быть предельно осторожным, чтобы не повредить штуцер бензоблока.

3. Открутите гайки на зажимном кольце и снимите элемент.

4. Снимите трос, который находится на одной из гаек.

5. Следующим шагом будет снятие насосного агрегата с топливного бака. Важно не повредить датчик уровня смеси.

6. Снимите уплотнительный элемент топливного блока и замените его новым.

7. После этого установите новый топливный насос на прежнее место и соберите топливную систему в обратной последовательности.

Особенности замены механического аналога.

Если автомобиль оборудован механическим насосом, то для его замены потребуется выполнить следующие действия:

1.Первым делом снимаем воздушный фильтр ВАЗ 2110.

2. Демонтировать провод подвода смеси к элементу.

3. Ослабить держатели и демонтировать провод подачи смеси к карбюратору.

4. Отвинтите держатели и снимите элемент.

Во время эксплуатации автомобиля регулярно проводите диагностику и своевременное обслуживание топливной системы, чтобы не терять уверенности в надежности машины.

Обратите внимание на состояние топливного фильтра после прохождения определенного количества километров.В случае использования некачественной смеси фильтрующий элемент довольно быстро изнашивается, а использование бензина без очистки крайне нежелательно для системы двигателя.

Садишься в машину, включаешь зажигание … но ничего не происходит. Автомобиль должен заводиться, но не запускается.

Часто причина такой ситуации — вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. И необязательно ехать на СТО.Эта работа под силу даже менее опытному автовладельцу.

Причины неисправности

Прежде чем приступить к замене, необходимо определить причины, по которым не работает бензонасос ВАЗ 2110. Их может быть несколько.

Возраст. Со временем по мере увеличения пробега насос изнашивается, эффективность подачи топлива ухудшается, и устройство перестает работать.
Обычная езда с пустым баком. Это создает большую нагрузку на насос, который выходит из строя.
Грязный фильтр. Иногда замена фильтра топливного насоса на ВАЗ 2110 решает проблему … Наличие в нем загрязнений прекращает подачу топлива, следовательно, топливовоздушная смесь не образуется, автомобиль не заводится.
Резкие и частые остановки мотора.
Низкая производительность и пониженная мощность двигателя.
Заправка на сомнительных заправках, топливо которых имеет много грязи.

Типы топливных насосов

Некоторые старые модели автомобилей полностью лишены такого устройства, как бензонасос.Надеемся, вам не придется столкнуться с такой ситуацией, так как это старое и малоэффективное решение.

Сегодня для ВАЗ 2110 выпускаются топливные насосы двух типов — механический и электронный .

Механические считаются классическим решением. Расположены вне топливного бака. Работает он довольно просто — топливный насос всасывает топливо из емкости, то есть бака. Он может хорошо работать при низком давлении, так как расстояние между насосом и карбюратором небольшое.
Electronic — это более современный тип насоса, который устанавливается внутри самого резервуара. Это связано с повышенным шумом при его работе, если сравнивать с аналогом. Его работа полностью зависит от электронной системы, которая учитывает одновременно несколько факторов:
1. Текущее положение дроссельной заслонки;
2. Содержание выхлопных газов;
3. Соотношение воздух-топливо и т. Д.

Многих интересует где же предохранитель бензонасоса на ВАЗ 2110?

Ответ: он расположен в нижней части консоли, если смотреть со стороны пассажира. Крайний правый — это тот, который вы искали. Хотя они часто собираются без определенного порядка, их расположение может отличаться.

Электрические топливные насосы работают под давлением, что создает определенный уровень шума. Из-за этого топливный насос устанавливается глубоко внутри бака автомобиля. При этом охлаждается топливо и глушитель для помпы.

Насос запускается электродвигателем. При включенном зажигании бортовая система подает сигнал на насос, после чего он начинает подачу топлива.

В некоторых случаях на насос действует электрический заряд. С его помощью в течение нескольких минут вращается мотор, который устанавливает давление внутри топливной системы.

Обратите внимание, что если через 3 секунды компьютер не выдаст помпе информацию о начале работы, она автоматически выключится. Поэтому мы слышим звук от мотора насоса в течение первых нескольких секунд.

При отсутствии давления в топливной рампе ВАЗ 2110 топливный насос желательно заменить на новый.Как показывает практика, ремонтировать его нет смысла. Это трудоемкий, энергоемкий процесс, который серьезно не оправдан с финансовой точки зрения.

Поэтому, если на вашем ТНВД ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем лучше установить электронный вид.

Замена топливного насоса

Процесс замены достаточно прост. Просто следуйте инструкциям, и все будет быстро.

Отключить аккумулятор.
Отвинтить крышку топливного насоса.
Снимите разъемы с топливного насоса.
Слегка ослабьте зажим, который находится прямо на топливном шланге. Снимать полностью не имеет смысла.
Открутить оба шланга, подающих топливо.
Снимите прокладки. Лучше сразу поменять их на новые. Это расходные, дешевые материалы.
Топливный насос крепится на 8 болтах. Откручиваем их все, сохраняем болты.
Снимите уплотнительное кольцо.
Снять топливный насос вместе с поплавком.
Снимите резиновую прокладку.
Заменить новый топливный насос.
Соберите в обратном порядке.

Вряд ли стоит пытаться ремонтировать старый бензонасос. За качество выполненного ремонта сложно поручиться, так как одна неисправность может повлечь за собой другие. Нет смысла рисковать. К тому же новый бензонасос — далеко не самое дорогое удовольствие для ВАЗ 2110.

Делая своими руками, весь процесс демонтажа и установки насоса займет у вас около 20-30 минут.

Следуйте инструкциям, избегайте попыток самостоятельной активности. Учтите, что стоимость такой процедуры на СТО обойдется даже дороже, чем покупка новейшего электронного бензонасоса. Поэтому тратить на это деньги нет никакого смысла, если вы все умеете делать сами.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его запчастей невероятно доступна отечественному потребителю. Плюс к этому конструкция машины довольно проста, что позволяет проводить ряд ремонтов самостоятельно, не опасаясь последствий неправильного ремонта.

Обращаем ваше внимание, что если у вас нет опыта в ремонте и обслуживании автомобилей, не рекомендуется начинать свою практику с такой деятельности, как замена топливного насоса. Выполняйте более простые задачи и со временем узнайте о преимуществах самостоятельного ремонта.

В новых моделях «дюжины» заменен карбюратор с инжектором. Это повысило характеристики автомобиля, двигатель работает более плавно и стабильно. Но, вместе с тем, здесь есть слабое звено — электробензонасос ВАЗ 2110, который создает необходимое давление на топливные форсунки, подавая бензин строго дозированным образом.

Электрический топливный насос ВАЗ 2110

Хотя современные автомобили АвтоВАЗа оснащены достаточно качественными бензонасосами Bosch, они могут выйти из строя из-за нашей недосмотра, низкого уровня топлива, попадания воды в бак и других причин.

Неисправности

Самым первым уверенным признаком неисправности топливного насоса в форсунке ВАЗ является следующий симптом: двигатель «дергается» при работе, особенно на средних и высоких оборотах. Это свидетельствует о недостаточном давлении топлива.

Но это как раз то, за что отвечает бензонасос. Но иногда причину следует искать в форсунках, а также в RTD.

Регулятор давления топлива ВАЗ 2110

Еще один симптом — сбои в работе или даже прекращение подачи топлива, из-за чего глохнет двигатель.

Проверка работоспособности:

Сначала следует проверить клапан RTD, это делается с помощью жидкостного манометра. После остановки двигателя наблюдаем обратный перетекание бензина в бензобак.При исправном клапане давление бензина падает медленно, причем — чем медленнее, тем лучше клапан работает;
Затем следует проверка топливной рампы, также используя тот же манометр. На ВАЗ 2110 стоит инжектор, давление в рейке должно быть около 4 атмосфер, с отклонением не более 0,4;
Далее обратим внимание на топливные фильтры … Если они чистые, исправные, то стрелка манометра только дрожит при работающем насосе. Отклонение 0.3 атм. или больше указывает на то, что фильтр необходимо заменить, поскольку он, скорее всего, забит;

Если вы обнаружили отклонения в работе указанных компонентов системы подачи топлива, то нужно срочно проверить сам бензонасос Bosch на работоспособность. Делается это так:

В первую очередь слушаем, как работает электробензонасос, который находится прямо на топливном баке … Заводим машину, слушаем. Неравномерная работа сразу укажет на то, что она не обеспечивает требуемой производительности, вполне возможно, что нужно установить новую;
Есть способ проверить топливный насос Bosch без манометра.Газопровод необходимо отсоединить, а шланг вставить в банку. За одну минуту исправный насос должен перекачать полтора литра бензина. Если производительность меньше, она неисправна;
Проверка манометром показывает, что шланг возврата бензина пережат (например, плоскогубцами, медицинским зажимом и т. Д.). В этом случае давление должно быть не менее 4 атм. Учтите, что чем больше изношен насос, тем ниже его давление;
Другой вариант: довести обороты двигателя до 3000.Давление не должно падать, если топливный насос исправен.

В случае неисправности лучше никуда не ехать, иначе можно остановиться посреди дороги и ждать эвакуатора.

Выбор модели

Лучше всего на форсунку ВАЗ 2110 установить импортный бензонасос, способный выдать производительность до 7 атм. Он не только прослужит намного дольше сам по себе, но и обеспечит более качественную и более длительную работу инжектора, улучшит качество смеси на выходе из инжектора.

Следует знать, что топливные насосы Bosch обычно различаются только длиной, расположением разъемов для клемм, иногда диаметром корпуса. Поэтому желательно либо отправиться в магазин со старым устройством, либо сделать небольшую доработку дома.

Бензонасос Bosch

Чтобы не покупать подделку, учтите, что любой бензонасос Bosch упаковывается в очень прочную тару. В упаковке находится очищенный бензин, в который погружено устройство.Если почувствуете запах, значит, нарушена герметичность, внутри помпы может начаться коррозия, лучше этого не покупать.

Замена

Необходимо, чтобы уровень бензина был не более половины объема бака. Далее поступаем следующим образом.

Тема открыта для тех, кто ищет в интернете информацию о технических характеристиках бензонасоса Bosch на ВАЗ 2110. Если вы искали информацию о топливных насосах на ВАЗ 2110 Bosch, то это неверный запрос .

Топливные насосы чаще всего означают топливные насосы высокого давления, они же топливные и это ближе к дизельным топливным системам. Бензиновые двигатели имеют бензонасосы — механическую и электрическую.

На ВАЗ 2110 электрический бензонасос Bosch, наверное, самый популярный бензонасос, поскольку имеет относительно невысокую цену и универсальные габариты, а также доступность в большинстве магазинов.

Рассмотрим следующие темы:

Топливный насос ВАЗ 2110 Bosch производительность / давление
Характеристики топливных насосов Bosch и, в частности, топливного насоса Bosch 0580453453

Как выбрать качественный бензонасос bosch?

Начнем по порядку, а так же просветим, как проверить качество бензонасоса Bosch без его установки на автомобиль и предупреждений об установке.

Производительность топливного насоса Bosch — от 3 до 3,8 бар

Производитель Bosch выпускает собственный топливный насос для каждого типа топливной системы. Почему после выхода из строя родного бензонасоса народ поставил бензонасос Bosch с ВАЗ 2110? Как соответствие напора и производительности бензонасоса родным? Увеличится ли расход при подаче под высоким давлением?

Расход не увеличивается от производительности ТНВД, так как на автомобилях срабатывает обратка и излишки топлива возвращаются в бак, также есть регулятор давления топлива из названия, понятно, думаю какой функция, которую он выполняет.

Поэтому был насос на 2,8 бар, установили бензонасос Bosch ВАЗ 2110 на 3,8 бар, будет только лучше. Расход топлива может увеличиться, если топливный насос не создаст достаточного давления в рампе и форсунки начнут не распылять, а заливать бензин, который не горит.

Характеристики ТНВД Bosch 0580453453

Специально для читателей запуталась и померила бензонасос, который стоит у меня на витрине.На самом деле характеристики бензонасосов Bosch отличаются длиной и очень редко диаметром корпуса. Почему? Диаметр корпуса регулируется с помощью газонепроницаемой резиновой прокладки.

Чаще всего характеристики бензонасосов (не только от Bosch, но и от других производителей) могут отличаться длиной, давлением, расположением микросхем под клеммы и все :). Сетка ТНВД не отличается посадочными местами, а может по форме.

Фишку для терминала можно переделать или поставить от той же ВАЗ.Длина топливного насоса важна, так как от нее зависит его работа при низком уровне топлива в баке, а если он есть в модуле, то вам понадобится спичка для его подачи.

Длина топливного насоса:

Бензонасос Bosch 0580453453 — 105 мм
Бензонасос Bosch 0580453449 — 65 мм
Бензонасос Bosch 0580453465 — 90 мм

Как купить качественный бензонасос bosch?

На рынке бензонасос Bosch стоит вдвое дешевле моего.Приведу более точную информацию, розничная цена бензонасоса Bosch ВАЗ 2110 на рынке или в недобросовестных магазинах дешевле покупки оригинального бензонасоса Bosch на 10 долларов.

Покупаю примерно за 300 грн, у официального поставщика и знаю, что это оригинал, а в розницу фальшивый бензонасос Bosch продается по 220-250 грн.

Бензонасос Bosch в герметичной прочной упаковке, упаковочный мешок плотнее обычного, это чувствуется.Внутри мешка находится очищенный бензин, если почувствуете запах, значит, герметичность нарушена, а значит, есть вероятность коррозии внутри бензонасоса.

Погружные топливные насосы смазываются и охлаждаются топливом. Из-за некачественного бензина и присадок происходит коррозия внутренних электрических механизмов. При работе с сухим перегревом и стиранием кистей. Срок службы топливного насоса очень большой.

Были иномарки, которые спустя более 25 лет решили поменять бензонасос, только по той причине, что он стал плохо качать, таким автомобилем была Хонда Аккорд 2 1986 года.0. Для меня было удивительно услышать, когда мой дед, который также является водителем этой машины, рассказал мне, как он тестировал.

Он говорит, беру банку, налил воды, включил на батарее, вижу слабенькая струя, и понял, что он уже старый. Помпа была оригинальной, лично держал в руках. Давление, создаваемое бензонасосом, может достигать 6-7 атмосфер, с этой мощностью работает бензонасос Bosch с ВАЗ 2110.

Снятие бензонасоса форсунка ваз 2110.Ищу причину выхода из строя ТНВД по проверке предохранителя, который находится на

Ситуация, когда глохнет двигатель и не качает бензонасос на ВАЗ 2110, может поставить начинающего автомобилиста в затруднительное положение. Особенно, если он новенький на с системой подачи топлива и ее комплектацией, а также с перечнем оборудования, обеспечивающего исправное функционирование этой системы.

Отсутствие топлива на выходе из насоса еще не является фактом его выхода из строя.

Бензонасос на ВАЗ 2110 не качает не только из-за своей поломки, так как причин такого поведения может быть несколько.

Теперь главное не паниковать, а в первую очередь вспомнить, когда в последний раз заправляли машину . Индикатор-индикатор на приборной панели все равно ничего не значит. Датчик уровня в баке может «залипнуть», как стрелка на индикаторе (см.).

Если автомобилю уже больше 3-х лет и он на своих шинах имеет пробег более 100 тысяч километров, то от его систем и оборудования можно ожидать каких-либо неожиданностей с точки зрения отказов.

Порядок проверки причин отказа

Следующее подозрение — это электрическая разводка питания помпы. В цепи питания от бортовой сети автомобиля до электродвигателя помпы находится предохранитель и релейная вставка. Устанавливаются они не на главном щитке предохранителей, а на дополнительном, который находится на «десятке» под передней панелью справа от блока рулевого управления.

Если вы посмотрите на этот дополнительный блок, реле и предохранительная вставка двигателя насоса будут слева (всего три комплекта реле и предохранителей).

Проверка проводки не требует специальных знаний и не занимает много времени. Но если с блоком питания все в норме, то для дальнейшей проверки потребуется демонтаж корпуса помпы.

Причины, присущие насосу

Насос не может подавать топливо полностью по двум причинам:

перегорание обмоток двигателя;
до такой степени, что оставшегося диаметра их отверстий в поперечном сечении недостаточно, чтобы насос откачал топливо из бака.

И первая, и вторая причины равновероятны, они взаимосвязаны . При загрязнении фильтров, когда их не только долго не меняли, но и не чистили, их пропускная способность резко снижается.

К этому можно добавить процессы осаждения на стенках топливопровода различных примесей и присадок, которые в большом количестве содержатся в нашем бензине. В результате нагрузка на бензонасос увеличивается, он работает до предела и начинает перегреваться.

Охлаждение Топливный насос обеспечивает циркуляцию топлива через него, так как он имеет более низкую температуру, чем вода, и является отличным охладителем. Но это определение верно только для качественного бензина (большая редкость в наше время). Следовательно, некачественный бензин не может достаточно охладить насос, работающий с перегрузками, и обмотки его электродвигателя перегорают.

Чтобы не приступать сразу к разбору бензонасоса, необходимо убедиться, что уровень достаточен. Участок топливопровода проложен от входа до бензобака.

Перед началом любых работ, связанных с проверкой или ремонтом топливной аппаратуры, в первую очередь необходимо сбросить давление в магистрали. Для этого из цепи питания помпы снимается предохранитель, а двигателю дается время для образования остатков бензина, после чего он глохнет сам по себе.

Вечером заехал в гараж, но утром не смог завести. Обычно включаю зажигание, при этом слышу щелчок реле и жужжание помпы и где-то через 3-5 секунд, снова слышен щелчок реле и насос останавливается и я поворачиваю ключ до конца, стартер работает, но двигатель не запускается из-за отсутствия давления в системе питания, помпа не качает.

Ищу причину выхода из строя ТНВД по проверке предохранителя, в котором находится

Под боковиной в недрах находятся блок предохранителей , реле и ЭБУ .

Блок реле и предохранителей увеличенный

Сначала проверил предохранитель под номером 3, вынул из розетки, осмотрел состояние контактов и проверил целостность с прибором, предохранитель оказался цел (кстати 15 ампер )

это не помогло, потом проверил реле под номером 4 .Для этого отверните гайки, указанные стрелками, чтобы снять реле и привести в заведомо исправное состояние. Где взять рабочее реле? Можно на время проверки снять в блоке крепления реле « дальний свет » он точно такой же, как и реле бензонасоса. Не помогло, снял заднее сиденье под которым бензобак с погружным насос расположен.

Перед выполнением вышеуказанных действий проверил цепь питания (+) (-) тех.масса бензонасоса на разъеме под номер 5 прибор может и контрольная лампа результат положительный, проверена целостность цепи на пигтейле на разъемах под номера 4.6

Может случиться так, что отсутствует силовая цепь ( + ) или ( — ) на разъеме под номером 5 . Если ( — ) т.е. масса не доходит до разъема, нужно проверить связь с корпусом.Зазвонили мои силовые цепи.

Место подключения массы недоступно, для получения необходимо разобрать верхнюю и нижнюю облицовку напольного тоннеля.

Проверил, что силовые цепи подходят к разъему под номером 4 , а бензонасос не работает, затем выполнил вышеуказанные действия как показано на рисунке, снял топливный модуль с бензонасосом из топливного бака. Снял зажимное кольцо и прокладку

Аккуратно вытащил топливный модуль из бака, слегка наклонив его к правой боковой двери салона, чтобы не погнуть поводок поплавка датчика уровня топлива (ДУТ)

Демонтировал топливный модуль.Отдельно проверил помпу прямо от АКБ. Насос работает. Проверил разъемы и нашел причину выхода из строя, оказывается, плюсовой контакт разъема (в виде штыря) снизу под кожухом немного подгорел. Почистил контакт (в виде штыря) разъема, а вот другую сторону разъема сделать не смог.

Штатный топливный насос ВАЗ 2110 — один из основных узлов топливной системы автомобиля. Его основное предназначение — обеспечить правильную транспортировку бензина к распределительному или впрыскивающему элементу (то есть к форсунке или карбюратору) под создаваемым давлением.В топливной системе десятки различают бензонасосы механического типа и электронасосы.

Насос для подачи топлива, принцип действия механический, его параметры и конструктивные особенности

На десятки с карбюраторными моторами устанавливается механический топливный насос. Он приводится в движение распредвалом силовой установки, на блоке которого он установлен. Конструктивно он классифицируется как изделие поршневого типа, а его элементы включают:

элемент корпуса, состоящий из 2 смежных отсеков и верхних крышек;
диафрагма, расположенная между частями корпуса;
реверсивная пружина;
, связанная с жесткой диафрагмой;
— клапан слива и всасывания топлива, расположенный в верхнем сегменте топливного насоса;
механический привод;
сетка фильтра.

Ранее было установлено, что бензонасос ВАЗ десятой модели, цена которого относительно невысока, приводится в движение эксцентриком распределительного вала двигателя. При круговом движении эксцентрика наблюдается нижнее движение диафрагмы и штока с преодолением влияния силы сжатия пружины.

В этом случае освободившееся пространство расширяется, и топливо заполняет выгружаемую плоскость, поступая через пусковой клапан, при этом нагнетательный элемент находится в закрытом состоянии.Мембрана, состоящая из 2 мембранных компонентов с прокладками, является основным функциональным элементом насоса. Он соединен стержнем, соединенным непосредственно с элементами механизма механического привода.

Разница в параметрах ТНВД связана с величиной давления и размерами кузовной части. Стоит обратить внимание на топливный насос Bosch, в котором давление топлива находится в пределах 2,8-3,8 Бар. Параметры изделия не всегда зависят от радиуса корпуса, здесь, как правило, определяющим показателем является длина.Эти размеры разные, среди экземпляров есть запчасти 65, 90 или 105 мм. Кроме того, эти компоненты системы подачи топлива отличаются расположением разрезной стружки.

Способность элемента выполнять свои функции при низком содержании топлива в бензобаке зависит от длины топливного насоса.

Топливный насос электрический

Бензонасос для форсунок ВАЗ 2110 электротехнический устанавливается на автомобили с регулируемой системой впрыска.Топливный насос TENS расположен в системе топливопровода в бензобаке автомобиля. Такое смещение элемента значительно снижает возможность потерь топлива из-за использования схемы без участия трубопроводов, работающих на всасывание топлива.

В состав данного элемента системы подачи топлива входят:

насос с металлическим корпусом;
датчик уровня топлива;
топливозаборник;
;
клапаны обратные и редукционные.

Клапан обратного принципа действия останавливает топливораспределительный комплекс при остановке силовой установки. Элемент понижения давления контролирует давление, действуя как перепускной клапан.

Конструкций бензонасосов:

роликового типа;
зубчатого типа;
центробежного типа.

Роликовый насос электрического типа всасывает топливо и отводит его за счет функциональности роторного элемента и движения специальных роликов.Шестеренчатый электронасос всасывает топливо и прогоняет его, перекачивая его, перемещая внутренние шестерни относительно элемента статора, который играет роль внешней шестерни. При движении ротора роторного типа боковые зубчатые элементы создают в своих сегментах камеру, изменяющую степень разрежения, с помощью которой создается эффект всасывания и забора топлива.

При этом топливный насос центробежного типа монтируется непосредственно в топливопроводе. Такие элементы позволяют обеспечить равномерную подачу топлива и работать практически бесшумно.У них есть одна существенная особенность — ограничение по параметрам давления и функциональности.

Выбор насоса для подачи топлива на ВАЗ 2110

Несмотря на надежность элемента, топливный насос иногда выходит из строя. Обычно дефект — это выход из строя щеток электронасоса. Топливный насос выбирается по следующим критериям: надежность и бесшумность, ведь чем тише работает насос, тем удобнее его использовать.

При выборе топливного насоса требуется покупка того же товара с тем же номером позиции. Часто автолюбители среди множества аналогов выделяют топливный насос Bosch, который используется на автомобилях объемом 1,6 литра и оснащен регулятором давления уровня топлива.

Бензонасос ВАЗ 2110 , который действует как нагнетатель бензина, без этого небольшого, но очень важного агрегата вряд ли сможет передвигаться самостоятельно. Сразу скажем, что бензонасос карбюратора «десятки» — механический, а на инжектор ВАЗ 2110 — бензонасос электрический.Сегодня мы подробно поговорим об обоих.

Так, механический бензонасос для карбюраторного двигателя ВАЗ 2110 установлен между клапанной крышкой и распределителем зажигания, в подкапотном пространстве. Собственно такое расположение позволяет получить от вала возвратно-поступательный момент, который идет от распределительного вала к распределителю зажигания. Благодаря эксцентрику на этом валу движения через шток передаются на рычаг топливного насоса. Сам рычаг возвратно-поступательным движением всасывает топливо через мембрану.Кстати, эта помпа, как и все насосы начиная с модели ВАЗ-2101, имеет рычаг ручной подкачки топлива. Это довольно удобно, поскольку позволяет быстро проверить работоспособность механизма буквально голыми руками. Фото механического насоса ВАЗ 2110 Далее.

Так выглядит механический насос в разрезе, смотрим схематический чертеж.

Топливный насос механический ВАЗ-2110 состоит из следующих элементов —

1 — патрубок напорный
2 — фильтр
3 — корпус
4 — всасывающий патрубок
5 — крышка бензонасоса
6 — всасывающий клапан
7 — складской
8 — рычаг ручной подкачки топлива
9 — пружина
10 — кулачок
11 — балансир
12 — рычаг механической подкачки топлива
13 — нижняя крышка топливного насоса
14 — внутренняя выносная прокладка
15 — выносная панель наружная
16 — клапан нагнетательный

Снятие и установка механического насоса ВАЗ 2110 не вызывает больших затруднений.Достаточно снять воздушный фильтр, ослабить хомуты входной и выходной топливных трубок, снять эти шланги, затем открутить две гайки крепления самого насоса и можно будет снять механизм с двух шпилек, на которых висит топливный насос. При установке желательно заменить прокладки, которые находятся на изоляционной вставке.

ВАЗ 2110 топливный насос форсунка

Электро-топливный насос-форсунка «Десятка» устанавливается непосредственно в бензобак. Снятие и замена этого агрегата также не доставляет проблем владельцам ВАЗ 2110.Достаточно поднять диван заднего сиденья, открутить люк и топливопроводы … главное не забыть сбросить давление в системе.

Сама система впрыска топлива отличается от карбюраторного варианта способом подачи топлива. Если карбюраторный двигатель самостоятельно всасывает топливо из карбюратора, то в инжекторном двигателе топливо впрыскивается под давлением через форсунки. Поэтому задача электронасоса в баке — постоянно поддерживать высокое давление во всей системе.Насос включается и выключается автоматически (с помощью реле), отвечая на команды с датчиков давления. Собственно сама помпа выглядит примерно так, как на фото ниже.

Определить Электронасос в порядке? в машине можно довольно просто. Включите зажигание (но не запускайте двигатель), и вы услышите характерное жужжание электронасоса в баке, таким образом он накачивает необходимое давление. Если это гудение отсутствует и двигатель не запускается, то, скорее всего, неисправна помпа.Либо реле помпы, которое находится в салоне под центральной консолью панели, обычно рядом с ногами пассажира, неисправно.

Часто бывает, что помпа не в состоянии создать необходимое давление, хотя гудит, то и его нужно менять. Насос-форсунка ВАЗ 2110 очень чувствительна к разному мусору, поэтому обязательно периодически меняйте топливный фильтр.

Замена бензонасоса на форсунке ВАЗ 2110

Очень полезное видео снятия бензонасоса на «десятку».

Для снятия электрического топливного насоса необходимо сделать следующее —

1 — снизить давление в топливной системе
2 — снять люк под задним сиденьем
3 — отсоединить по очереди 2 шланга подачи топлива
4 — откручиваем 8 гаек по окружности кольца и вытаскиваем
5 — вытаскиваем насосный блок из топливного бака, не повредив рычаг датчика указателя уровня топлива
6 — снять резиновое уплотнительное кольцо

Не забывайте, что при установке нового электрогидравлического инжекторного бензонасоса ВАЗ 2110 стрелка установки на крышке электронасоса должна указывать направление на заднюю часть автомобиля.Кроме того, при установке топливных шлангов учитывайте направление стрелок.

Какие бензонасосы для ваз 2110

Статья будет интересна тем, кто ищет информацию о технических характеристиках и производительности бензонасоса ВАЗ 2110. Бензиновые двигатели могут оснащаться электрическими или механическими устройствами.
Для автомобиля ВАЗ 2110 наибольшей популярностью пользуется электрический бензонасос Bosch, так как он имеет универсальные размеры, всегда есть в наличии в магазинах и стоит недорого.

Основные характеристики модели Bosch

Бензонасос ВАЗ 2110 имеет подачу в диапазоне 3–3,8 бар.

Для каждого типа топливной системы производитель выпускает отдельное устройство.
Многие автолюбители меняют сломанный механизм на модель Bosch с высоким давлением. Давление бензонасоса ВАЗ 2110 не влияет на подачу, потому что автомобили оборудованы обратной магистралью и излишки топлива возвращаются в бак. Также есть регулятор давления топлива.Расход топлива может увеличиться, если на рампе не будет создано оптимальное давление. После этого форсунки не распыляют, а заливают бензином, который не успевает сгореть.

Параметры модели Bosch 0580453453

Если вас интересует бензонасос ВАЗ 2110 Bosch, характеристики моделей будут различаться по длине, а иногда и по диаметру. Диаметр корпуса регулируется прокладками из газостойкой резины. Также устройства могут отличаться давлением, размещая фишки на клеммах.Сетка устройства не отличается количеством посадочных мест, но может отличаться по форме.
Можно переделать микросхему под терминал или установить от автомобиля ВАЗ. Эффективность бензонасоса зависит от длины топливного насоса при небольшом объеме топлива в баке. Если он находится в модуле, для его установки требуется соответствие.
Длина модели Bosch 0580453453 составляет 105 мм, 0580453449 — 65 мм, а для модели Bosh 0580453465 — 90 мм.
Насос расположен в баке автомобиля, погружен в топливо.Он содержит электродвигатель, который приводит в действие насосный элемент. Связка этих узлов подает топливо под высоким давлением. В результате топливный насос шумит и требует охлаждения. Поэтому оборудование погружается в топливный бак, так как он служит охладителем и звукоизоляционным составом.

Как получить качественный прибор?

Цена на бензонасос ВАЗ 2110 на рынке будет в 2 раза ниже, чем в специализированном магазине.
Оборудование в прочной и герметичной упаковке.Внутри сумки рафинированный бензин. Если чувствуется запах бензина, значит, нарушена герметичность упаковки и есть вероятность появления коррозии внутри бензонасоса.
Подводное оборудование смазывается и охлаждается топливом. При использовании некачественных присадок и бензина происходит коррозия внутренних электрических механизмов. Если в приборе не используются дополнительные вещества (сухие), то происходит стирание щеток и их перегрев. Срок службы оборудования больше.
Некоторые автовладельцы планируют замену бензонасоса ВАЗ 2110 Bosch, характеристики и давление которого не в норме только из-за длительного использования.Его давление может составлять 6-7 атмосфер.
Было удивительно услышать от опытного водителя его метод проверки бензонасоса. Для этого он взял банку с водой, включил аккумулятор и по потоку жидкости понял, что мощность бензонасоса уменьшилась.

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового ДВС, выполняющий функцию подачи топлива к форсункам или карбюратору под высоким давлением.
В зависимости от типа привода выполняются электронные и механические узлы.А теперь рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 — характеристики и конструкция

Этот тип механизма используется только на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на ДВС.

По собственной конструкции этот элемент является одной из разновидностей поршня и содержит следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачком.Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума просачивается в насос через отдельный клапан от бензобака. При этом нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из 2-х мембран, между каждой из которых имеется отдельная прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода.Существуют различные схемы привода насосов. Например, на российских «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На импортных машинах применялась собственная разработка с двухрычажным коромыслом.

Топливный насос на ВАЗ-2110 — свойства

Основными характеристиками данного устройства являются уровень давления и габариты корпуса. Самыми популярными на сегодняшний день являются агрегаты немецкого производства «Бош». Давление бензонасоса ВАЗ-2110 примерно 2,8-3.8 бар. Сама особенность бензонасоса иногда определяется диаметром корпуса, в большинстве случаев это длина.

Размеры этой детали могут быть самыми разными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 мм. И это далеко не все габариты бензонасосов ВАЗ.

Помимо длины, эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке.Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. Другими словами, при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электронные аналоги

А что такое специальный бензонасос? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе. Электронный насос используется в бензиновых двигателях с распределенным впрыском топлива.В турбодизелях и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива к насосу избыточного давления. Кстати, по такому же принципу работают электронные насосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rail». Электронный механизм создает давление порядка 0,3 МПа (в силовых установках с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потери из-за отсутствия поглощающих линий.

Конструкция электронного насоса включает следующие детали:

Электродвигатель
Насос в железном корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.В дополнение к перечисленным выше деталям в модуль этого агрегата входят также датчик расхода топлива, заборник топлива и сетчатый фильтр.

А рассматриваемая нами деталь действует за счет наличия 2-х клапанов — револьверного и редукционного. 1-й блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержания давления в системе, при этом часть топлива передается на впускной обратно.

По конструкции различают определенное количество типов электронасосов:

Ролик.
Шестерни.
Центробежный.

Ролик

Этот агрегат всасывает бензин и качает его за счет ротора и движения специальных роликов. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это место равномерно миниатюризируется, и в какой-то момент открывается входное отверстие. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно обрисовать механизм шестеренчатого насоса.В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, другими словами внешней шестерни. При вращении ротора боковые стороны его зубьев образуют сменную камеру через определенные промежутки времени. С помощью этих камер происходит всасывание и впрыск топлива.

Центробежный

Эти два насоса в силу своих конструктивных особенностей устанавливаются непосредственно в топливопровод. Современные устройства впрыска используют центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не шумят.Но у них есть ограничения по давлению и производительности.

Проверка давления бензонасоса — одна из актуальных задач, которую приходится решать всем автомобилистам. Однако далеко не все умеют максимально быстро и четко проверить бензонасос. Смотрите видео «Как проверить бензонасос на ВАЗ 2110 (инжектор)» ниже.

Категории современных бензонасосов

Все современные бензонасосы можно разделить на две категории: электронные и механизированные. В зависимости от того, какой насос электрический или механический, существуют правила, как проверить топливный насос на исправность.

Электронные топливные насосы основаны на технологии подачи топлива, а скорость подачи зависит от потребностей двигателя. Всю работу такого насоса контролирует электроника, которая регулирует правильные для двигателя пропорции смеси и содержание выхлопных газов. Работа таких топливных насосов осуществляется за счет электродвигателя, сразу после включения зажигания.

Механические топливные насосы применяются в автомобилях с карбюраторными двигателями. Особенностью механических бензонасосов является то, что они создают очень низкое давление при подаче топлива.Такие насосы устанавливают снаружи бензобака. Сегодня в некоторых автомобилях можно увидеть использование сразу двух типов насосов. Электронный насос настроен на работу с небольшими объемами, но с достаточно высоким давлением, а механический насос настроен на работу с большим объемом, но с низким давлением.

Признаки неисправности топливного насоса

Важным звонком о том, что с бензонасосом что-то не так, является нарушение плавности хода автомобиля, который при движении начинает дергаться.В некоторых случаях и на холостом ходу двигатель также может работать со сбоями. Естественно, как проверить бензонасос в этой ситуации, нужно знать досконально.

Увеличение времени запуска двигателя или невозможность этого сделать также может быть признаком того, что топливный насос не работает должным образом, то есть не создает необходимый уровень давления. В этой ситуации естественно проверить топливный насос на предмет возможных утечек.

Методы проверки бензонасоса

Для проверки бензонасоса понадобится индикатор, который продается в любом автомагазине.Установка индикатора в каждом случае должна производиться согласно прилагаемой к нему инструкции. Затем заводят двигатель и через несколько минут выключают. После этого изучаются показания индикатора: в норме давление не должно опускаться ниже 1,6 атм. — иначе придется заменить либо форсунку, либо регулятор.

Проверить бензонасос можно манометром. Он подключается непосредственно к топливной рампе, а само устройство выводится на лобовое стекло автомобиля (делайте это под краем капота).

Сразу после включения зажигания необходимо взять манометр (он не должен превышать 380 кПа, а быть меньше 300 кПа). После разгона автомобиля (оптимально будет делать это до 3-х передач) снова необходимо взять манометр, который при исправном бензонасосе не должен сильно отличаться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время движения, прежде всего проверьте реле на бензонасосе. Эта процедура заключается в подключении специальной лампочки к разъему топливного насоса.После этого включите зажигание. Если в течение нескольких секунд лампочка загорится, реле топливного насоса в порядке.

Если топливо начинает течь, нужно просто заменить фильтры или прокладки. Также может потребоваться замена диафрагмы или, в редких случаях, клапанов.

Помните, что при работе с топливной системой необходимо соблюдать особую осторожность. Лучше сразу обратиться к специалистам, которые точно знают, как быстро и качественно проверить бензонасос.

Видео: Как проверить бензонасос

Бензиновый ДВС, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.
В зависимости от типа привода производятся электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Механический топливный насос ВАЗ-2110 — технические характеристики и конструкция

Данный тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе.

По своей конструкции этот элемент является одной из разновидностей поршня и включает в себя следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачковым кулачком.Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет возникающего вакуума попадает в насос через отдельный клапан от бензобака. Нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, между каждой из которых имеется прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода.Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках применяется собственная технология с двухрычажным коромыслом.

на ВАЗ-2110 — технические характеристики

Основными характеристиками данного устройства являются уровень давления и габариты корпуса. Самыми популярными агрегатами сегодня являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса.То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электрические аналоги

Что такого особенного в этом топливном насосе? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе. Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива в насос высокого давления.Кстати, электронасосы, работающие на бензиновых двигателях с непосредственным впрыском топлива «Common Rail», работают по такому же принципу. Электромеханизм создает давление порядка 0,3 МПа (в электростанциях с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке.Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Для конструкции электронасоса необходимы следующие элементы:

Электродвигатель
Насос в металлическом корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом. Помимо вышеперечисленных, в модуль этого агрегата входят датчик расхода топлива, топливозаборник

. А рассматриваемая нами деталь действует за счет наличия двух клапанов — обратного клапана и редукционного клапана.Первый блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на вход обратно.

По конструкции различают несколько типов электронасосов:

Роликовые.
Шестерни.
Центробежный.

Ролик

Этот агрегат всасывает бензин и прокачивает его через ротор и движение специальных роликов. Когда пространство между двумя частями увеличивается, создается вакуум.Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно описать принцип работы шестеренчатого насоса. В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих зазорах сменную камеру.С помощью этих камер всасывается и перекачивается топливо.

Центробежный

Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума. Но у них есть ограничения по давлению и производительности.

Система впрыска топлива отечественных автомобилей вызывает трепет у публики, уже генетически привыкшей к карбюраторным вариантам питания.Не нужно бояться инжектора. Вся система вместе взятая намного проще любого карбюратора ВАЗа. Карбюратор — это небольшой инженерный шедевр, а система впрыска — это просто набор элементов. Простые элементы.

ВАЗ 2110 Форсунка и элементы системы питания

Самая первая партия из десятка вышла с восьмикарбюраторными двигателями, теперь их заменили инжекторными. Однако особых отличий в конструкции мотора не было.Разница была только в схеме питания и обслуживающих ее устройствах. Позже, с появлением 16-клапанного двигателя, управление силовой установкой несколько усложнилось, и это добавило в систему питания несколько дополнительных элементов.

Десятки впрыска состоит из:

для подачи топлива на рампу;
— топливный модуль, включающий насос;
для распределения мощности на цилиндры;
, производящие впрыск и формирование правильного факела, осуществляют дозирование;
датчики давления и прочие периферийные датчики;
грубая и тонкая очистка;
Редукционный клапан.

Элементов достаточно, но каждый представляет собой простое устройство, а в совокупности они обеспечивают точную и бесперебойную подачу топлива в камеру сгорания.

Устройство и принцип работы

Когда речь идет о десятках топливных насосов (помп), нужно понимать, что топливный модуль и насос — это отдельные блоки. Поэтому замена всего модуля при выходе из строя насоса или его электродвигателя нецелесообразна.Модуль состоит из пластикового корпуса, в нем находится как сам насос, так и датчик уровня топлива в баке.

Он выполнен в виде стакана, а доступ к модулю открывается из-под заднего сиденья, если снять пластиковый кожух. На модуле есть клеммные контакты, через которые подается питание 12 В.

Это устройство погружного типа с простейшей конструкцией. Он состоит из электродвигателя и насоса, ротор которого расположен на одном валу с ротором электродвигателя.Он может работать только в условиях постоянного погружения в бензин. Других источников смазки у него нет, а при работе в сухом режиме мгновенно выходит из строя. Помимо функции смазки, он также имеет охлаждающий эффект, поэтому сухой механизм категорически запрещен.

Причины отказа

В принципе, у него нет определенного ресурса, и о его состоянии судят по тому давлению, которое он создает. Основная причина поломки — неудовлетворительный бензин, основное топливо на наших АЗС.Механические примеси, которые необходимо тщательно отфильтровывать в процессе производства, попадают в резервуар, и оттуда все, что не осталось на сетке фильтра грубой очистки, попадает прямо в точный механизм насоса, что приводит к его быстрой поломке. Поэтому стоит время от времени заменять эту сетку, хотя регламентом эксплуатации это не предусмотрено.

Изготовители и спецификации

На рынке существует не менее двух десятков производителей устройств, но чаще всего общественность склонна заменять их более известными брендами.Bosch для десятков, цена которых, кстати, не менее трех с половиной тысяч, не панацея, так как каждый порядочный производитель сможет предоставить необходимые характеристики устройства, и говорить не приходится. про надежность, ведь нужно учитывать качество топлива. Производителей каталожных запчастей 0 580 453 453 на рынке очень много: Саратов, Утес, GM, сам Bosch. Цены различаются почти вдвое, но нужно понимать, что Bosch — международная компания, и продукты с их логотипом могут выпускаться в Германии, Китае, Малайзии, Индии, Чехии и Польше.И в Саратове. Поэтому не стоит принимать близко к сердцу эти надписи. Главное это характеристики:

Если вы столкнетесь с экземпляром, превышающим номинальный, не стоит паниковать, так как он стоит на аппарели, по обратному каналу отправляет излишки в бензобак, никуда не уходит и расход не увеличивается.

Чек

Если есть сомнения в работе устройства, следует просто проверить давление на рампе.Оно должно быть не менее 2,8 атмосферы. Только в этом случае система питания может обеспечить правильную подачу топлива в камеру сгорания. Правильный означает однородный, дозированный и с оптимальной геометрией резака. Если оно меньше 2,8 атмосфер, может увеличиться расход топлива. Это связано с тем, что сопло не способно образовывать факел, а просто заливает жидкость в камеру. где она не выгорит. Отсюда нестабильность работы.

Покупайте только нужные бензонасосы, и тогда десяток не разорит хозяев счёт.Всем удачи!

Топливный насос ВАЗ-2110: характеристики

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового двигателя внутреннего сгорания, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.

В зависимости от типа привода изготавливаются электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Топливный насос механический ВАЗ-2110 — характеристики и конструкция

Механизм данного типа применяется исключительно на автомобилях с карбюраторными двигателями. Такой бензонасос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на ДВС.

По своей конструкции этот элемент является одним из типов поршня и включает в себя следующие детали:

Корпус состоит из двух частей с крышкой сверху.
Мембрана. Устанавливается между нижней и верхней частями корпуса.
Возвратная пружина.
Наличие. Он жестко соединяется с диафрагмой.
Напорный и всасывающий клапан. Он расположен в верхней части насоса.
Привод механический.
Сетчатый фильтр.

Привод этого устройства, как мы уже писали ранее, осуществляется от эксцентрика распредвала. При вращении этого элемента деталь перемещает шток диафрагмы вниз, преодолевая силу пружины. Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума попадает в насос через отдельный клапан от бензобака.Таким образом, нагнетательный клапан закрывается.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, каждая из которых имеет свою прокладку. Диафрагма соединена со штоком. Последний взаимодействует с деталями механического привода. Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках такая же технология применяется с двухрычажной «коромыслом».

Топливный насос на ВАЗ-2110 — характеристики

Основные характеристики данного устройства заключаются в уровне давления и габаритах корпуса.Самыми популярными на сегодняшний день являются агрегаты немецкого производства «Bosch». Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины, в этих устройствах различается расположение микросхем для клемм.Сама сетка на сиденьях практически не отличается по маркам. Кстати, длина бензонасоса зависит от его качества работы при низком уровне топлива в баке. То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью газонепроницаемой резиновой прокладки.

Электро-аналоги

А что особенного в таком бензонасосе? ВАЗ-2110 (инжектор) поставляется именно с такими устройствами в топливной системе.Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и простых дизельных двигателях этот элемент используется в контуре низкого давления для предварительной подачи топлива в насос высокого давления. Кстати, электронасосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rile» работают по такому же принципу. Электромеханизм создает давление около 0,3 МПа (в электростанциях с непосредственным впрыском — около 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Конструкция электронасоса предполагает следующие элементы:

Электродвигатель.
Насос расположен в металлическом корпусе.

Другими словами, данное устройство состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.В состав модуля этого устройства помимо перечисленных элементов входят также датчик расхода топлива, топливозаборник и сетчатый фильтр.

А рассматриваемая нами деталь обусловлена наличием двух клапанов — реверсивного и редукционного. Первый блокирует систему при остановке двигателя. Второй выполняет функцию поддержания давления в системе, при этом часть топлива переключается на вход обратно.

Конструктивно различают несколько типов электронасосов:

Подшипники качения.
Шестерня.
Центробежный.

Роликовые подшипники

Этот агрегат всасывает бензин и перекачивает его за счет работы ротора и движения специальных роликов. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача бензина прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогично можно описать принцип работы шестерни насоса.В нем бензин всасывается и впрыскивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны образуют в его зазорах сменную камеру. С помощью этих камер всасывается и впрыскивается топливо.

Центробежный

Благодаря конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума.Но у них есть ограничения по давлению и производительности.

Топливный фильтр на ВАЗ 2110. Замена топливных фильтров. Причины загрязнения топливного фильтра.

Одна из самых простых ремонтных операций на ВАЗ 2112 — замена топливного фильтра. Сам процесс занимает до 1 часа, но профессиональные автомобилисты делают все за 30 минут. В 2013 году на заводе АвтоВАЗ был установлен рекорд — замена топливного фильтрующего элемента за 12 минут. Это достижение занесено в Книгу рекордов Гиннеса.

Ниже видео про замену топливного фильтра на десятом семействе (ВАЗ-2110, ВАЗ-2111, ВАЗ-2112)

Видео расскажет о замене топливного фильтра, а также содержит несколько рекомендаций и советов.

Общий вид топливного фильтра

Замена топливного фильтра не потребует специальных инструментов или навыков. Но, есть один нюанс , который стоит отметить и запомнить всем автомобилистам. При ремонте или замене топливных элементов необходимо соблюдать особые меры предосторожности, т.к. в топливных магистралях, бензин находится под давлением и при демонтаже может попасть в лицо.

Теперь, когда вы разобрались с основными нюансами, можно переходить к процессу немедленной замены. Рассмотрим пошаговую инструкцию по замене:

Таким образом, заменить топливный фильтр легко и просто. Стоит отметить, что на самом фильтре есть обозначение направления потока, поэтому при установке нужно правильно выставить направление потока топлива.

Выбор фильтра для 16 клапанов

От выбора фильтра зависит, насколько хорошо будет фильтроваться топливо.Как показывает практика, в СНГ очень много «собственного веса», который может навредить мотору. Поэтому к выбору следует отнестись серьезно.

Итак, рассмотрим, какие фильтры подходят для ВАЗ 2112.

Оригинал

21230-1117010 — Оригинальный каталожный номер топливного фильтра, который выставлен на 2112. Средняя стоимость 250. руб.

Аналоги

Топливный фильтр Fram G5915 универсальный, подходит для всего переднеприводного семейства ВАЗ

Также существует ряд аналогов, которые можно смело использовать для установки.Они идеально вписываются в штатные сиденья, и имеют ресурс не хуже оригинала.

БОЛЬШОЙ фильтр ГБ-320 (150 руб.).
Fram G5915 (180 руб.).
Purflux EP220 (200 руб.).
Fiaam FT5372 (300 руб.).

Все эти фильтры сертифицированы, а также рекомендованы автомеханиками для установки на автомобиль.

выводы

Процесс замены топливного фильтра на ВАЗ 2112 достаточно простой и требует особых навыков и знаний.Если следовать данной инструкции, то все получится. Особое внимание стоит уделить выбору топливного элемента, так как от качества этой детали зависит работа двигателя.

Без топлива, как известно, на машине никуда не уехать. Ну разве что ты его сзади толкнешь или привяжешь на буксирном тросе к другой машине.

Но топливо бывает разное, к тому же может и содержит всевозможные примеси, смолы, конденсат, пыль, грязь.Чтобы защитить топливо от всего этого, нужен топливный фильтр на ВАЗ 2110. Со временем фильтр теряет прежнюю эффективность, не справляется с возложенными на него задачами. Следовательно, топливо поступает в двигатель некачественного качества, что провоцирует увеличение расхода топлива, ускоренный выход из строя расходных материалов и сокращение срока службы двигателя.

Зачем заменять

Как мы уже отмечали, фильтр служит для очистки топлива от всевозможных примесей. Если от них не избавиться, это может привести к печальным последствиям:

Наличие примесей смолы отрицательно сказывается на мощности мотора;
При попадании конденсата в топливо начнется процесс коррозии внутри двигателя и его элементов, в зимнее время с запуском силового агрегата могут возникнуть проблемы, так как в топливопроводе образуется замерзание воды;
Примеси в топливе отражаются на мощности, которая может заметно упасть при загрязнении фильтра.

Своевременно заменив этот элемент, можно избежать ряда проблем и поломок. Срок службы топливного фильтра зависит от нагрузки двигателя и автомобиля, а также от качества заливаемого топлива.

Согласно инструкции по эксплуатации, на ВАЗ 2110 топливный фильтр нужно менять каждые 20 тысяч километров. Хотя, если условия эксплуатации машины экстремальные, а качество используемого топлива плохое, менять чистящий элемент придется гораздо чаще.

Когда менять товар

Вы обязательно заметите, если машина не заводится. Плюс в поездке двигатель может троить. Это говорит о том, что, скорее всего, забит топливный фильтр. Поэтому его нужно заменить.

В автомобиле ВАЗ 2110 он находится прямо за бензобаком. Топливо в силовой агрегат подает специальный насос, а фильтр задерживает всевозможные примеси, не позволяя им попасть в топливопровод и топливовоздушную смесь.

Подготовительные мероприятия

Вам не придется тратить много времени на замену топливного фильтра. Процесс прост и не требует привлечения опытных специалистов. К тому же услуги мастеров по обслуживанию станций дороги. Вы можете сделать все сами и не менее качественно, чем опытные специалисты.

Для начала вооружитесь набором инструментов и вспомогательных материалов, в который входят:

Набор ключей на 17 и 19 миллиметров;
Смазка всемогущий препарат WD40;
Бак для слива излишков топлива и необработанного топлива на фильтре;
Тряпка сухая без ворса;
Перчатки и закрытая обувь.

Сразу скажем, если вы не хотите или не готовы делать такую работу самостоятельно, еще не поздно остановиться. Вы можете поручить свой ВАЗ 2110 и замену топливного фильтра на нем мастерам. Это будет стоить денег, но вы гарантируете себе качественное задание.

Если все же работа вас не пугает, то приступаем.

Есть несколько советов опытных профессионалов, которые позволят более грамотно и правильно выполнить операцию по замене очистителя топлива на автомобиле.

Низкое давление топлива. С его помощью довольно удобно менять фильтр. Это делается перед началом замены элемента. Снимите предохранитель с топливного насоса и запустите двигатель. Он должен какое-то время поработать, после чего сам вымрет. Увы, не все автовладельцы осознают необходимость выполнения такой процедуры. Тем не менее, это очень помогает.
Произвести замену на подъемнике, с помощью которого автомобиль поднимается над полом. Многие работают через смотровую яму, что тоже вполне приемлемо.Но с точки зрения комфорта лучше иметь лифт. Самое главное — найти фильтр. Он представлен в виде цилиндра и находится в непосредственной близости от балки в днище автомобиля. Его крепление к машине осуществляется хомутами. Найти его достаточно легко, так как к фильтру — шлангу, по которому подается топливо, идут сразу две трубки.
Если в системе есть остатки бензина, обязательно подготовьте емкость для их слива. Помните, что в системе есть определенное давление, которое спровоцирует довольно сильную струю топлива при демонтаже шлангов.
При замене топливного фильтра рекомендуется обратить внимание на регулятор давления топлива. Часто выходит из строя, плюс если он долго служит автомобилю, не лишним будет поменять его одновременно с заменой самого очистителя топлива.

Меры безопасности

Помните, вы работаете с топливом. Поэтому нужно защитить себя и все вокруг. Для этого вам необходимо:

Не курить во время ремонта.Даже небольшой пожар может привести к крупномасштабному пожару, который может распространиться далеко за пределы вашего гаража. Особенно, если вы находитесь в гаражном кооперативе;
иметь огнетушитель в непосредственной близости от рабочего места;
Обеспечьте вентиляцию рабочей зоны. Лучше всего работать на улице, но так как там может не быть смотровой ямы, а организовать лифт практически невозможно, полностью открыть дверь гаража или даже включить вентилятор, чтобы он вытеснял пары топлива из гаража в улица;
Если топливо попадет вам на кожу, обязательно промойте это место с мылом.

Поменять фильтр

Теперь переходим непосредственно к процедуре замены элемента топливной системы. Помните, приближаясь к фильтру, вы должны осмотреть остальные узлы, компоненты и детали, проверить их на целостность. Если заметили поломку, обязательно поменяйте на новые.

Из инструментов вам понадобится:

Набор ключей на 10, 17 и 19;
Новый качественный фильтр;
Плоскогубцы;
Отвертки

Последовательность работ следующая:

Отсоединить провода от АКБ.
Гаечным ключом на 17 мм откручиваем штуцер, а гаечным ключом на 19 удерживаем сам топливный фильтр.
Подготовьте емкость, в которой сольется оставшееся топливо.
Аналогичным образом откручиваем еще один штуцер, расположенный на другой части фильтрующего устройства.
Ослабьте зажим с помощью ключа на 10. В какой-то момент фильтр освободится, и вы сможете легко его удалить.
Выньте фильтр из специального держателя.
На наконечнике есть уплотнительные кольца.Обязательно снимите их и проверьте на целостность. Если есть повреждения, обязательно замените их новыми целыми уплотнительными кольцами.
Замените старый фильтр новым.
Помните о важности полярности. Посмотрите на стрелку на корпусе фильтра. Он должен совпадать с движением топлива по газовой магистрали.
Выполните процедуру разборки в обратной последовательности, чтобы собрать систему с уже новым топливным фильтром.
Если хомут, зажимы или застежки повреждены, изношены, замените их новыми.
12, Если у вас новая модификация ВАЗ 2110, то топливный фильтр можно установить с помощью защелок. Посмотрите, насколько крепко держатся эти защелки. Со временем они ослабевают, из-за чего ухудшается качество крепления фильтроэлемента к газопроводу.

После своевременной замены важного элемента топливной системы срок службы вашего автомобиля значительно увеличится, топливо будет перерабатываться более эффективно, мощность останется на высоком уровне, а расход топлива станет приятным для вашего кармана.

Периодически проверяйте состояние фильтра, а также обращайте внимание на поведение самого автомобиля. Он может многое рассказать о проблемах. А чтобы научиться их определять, достаточно изучить инструкцию по эксплуатации своей «дюжины». Существует большой объем очень полезной информации, которая пригодится вам при ремонте или несложном профилактическом обслуживании машины.

Инженеры АвтоВАЗа следят за тем, чтобы система впрыска работала точно, без сбоев и без засоров.Для этого в системе питания автомобилей ВАЗ 2110 предусмотрено два топливных фильтра — фильтр тонкой очистки и фильтр грубой очистки. Честно говоря, их немного, потому что либо инженеры не учли возможности нефтеперерабатывающих заводов, либо производители газа переоценили возможности проектировщиков. При нормальном паспортном ресурсе топливного фильтра 30 тыс. Км стоит менять его чаще, а потому.

Сроки замены топливного фильтра ВАЗ 2110

Согласно международному сертификату качества, бензин, продаваемый на ближайшей заправке, в 80% случаев не соответствует параметрам даже самого низкооктанового топлива.Мы привыкли к этому, но железо нельзя убедить, что нужно терпеть, пока не придется ездить на том, что есть. О химическом составе бензина, который брызгает в наши баки, разговор особый, и мы не будем его заводить. Топливные фильтры служат главным образом барьером, механическим барьером для твердых частиц. Сами по себе эти частицы совсем не опасны, но если они накапливают критическую массу, процентное содержание пыли (кремниевого порошка) в топливе приводит к двукратному сокращению срока службы двигателя.

Помимо того, что пыль служит отличным абразивом для притирки, она также изменяет пропускную способность форсунок топливной системы, а также диаметры топливопроводов.В связи с этим возникает неисправность мотора, так как система управления впрыском ДВС пытается обогатить топливную смесь бензином, он не поступает, в результате загорается контрольная аварийная лампа. Степень загрязнения бензина мелкими фракциями пыли сильно влияет на работу двигателя и, соответственно, на правила замены фильтров. Загрязнение топлива — показатель непредсказуемый. Следовательно, чем чаще мы меняем фильтры, тем дольше у двигателя будет ресурс.

Признаки засорения топливного фильтра

Забитый топливный фильтр несколько иначе влияет на работу двигателя с впрыском, чем на карбюратор. Во-первых, сам инжекторный двигатель требует более точной подачи, дозировки. Во-вторых, конструкция топливной рампы, а особенно форсунок, может элементарно забиваться. А влияние частиц влаги и их коррозионного воздействия может принести больше вреда, чем в карбюраторных двигателях.

Ключевые особенности забитого топливного фильтра:

Но в любом случае, если фильтр прошел более 20 тысяч, рекомендуется его менять, не дожидаясь неминуемых последствий.

Замена фильтра грубой очистки

Фильтр грубой очистки, он же фильтр, находится в бензобаке, и чтобы добраться до него, необходимо снять подушку заднего сиденья. Фильтр тонкой очистки находится под днищем в районе бензобака и крепится к лонжерону хомутом. Лучше и логичнее менять оба фильтра за один раз. Работа не займет много времени, но замена очень важна для нормального функционирования двигателя.

Фильтр грубой очистки — это сетка, через которую поступает топливо. Чтобы добраться до него, придется разобрать сиденье и открутить пластиковую накладку. Перед этим необходимо обесточить бортовую электросеть, сняв с АКБ отрицательную клемму. После этого он отключается, снимаются топливопроводящие шланги. При этом необходимо учитывать, что некоторое количество топлива будет разлито, поэтому заранее нужно подготовить емкость, которая пригодится для замены фильтра тонкой очистки.Вынимаем стакан с фильтром и заменяем его, после чего все собирается на свои места.

Замена фильтра тонкой очистки тоже не занимает много времени. Если есть смотровая яма или лифт, работа будет намного проще. Для замены понадобятся ключи из штатного комплекта и бачок для слива остатков топлива. Есть два типа фильтров, точнее, два типа фурнитуры — одни крепятся к корпусу с помощью защелок, вторые фиксируются гайками.Сам фильтр фиксируется хомутом, а чтобы снять его с крепления, необходимо открутить болт ключом на 10.

Как правило, перед демонтажем фильтра в системе питания снимается давление, но поскольку фильтр грубой очистки мы только что поменяли, можно обойтись и без него. Перед тем, как снять фильтр с крепления, нужно запомнить направление его работы, оно указано стрелкой на корпусе. Новый фильтр устанавливают в обратном порядке, соблюдая полярность фильтра.Если шланги имеют фиксированное резьбовое соединение, то необходимо заменить резиновые уплотнители, которые должны идти в комплекте с новым фильтром. После установки и тестирования запускать двигатель не требуется. Можно просто включить зажигание и дождаться, пока помпа накачает необходимое давление в системе. После этого обязательно нужно проверить соединения на отсутствие протечек топлива.

Новый фильтр тонкой очистки будет стоить не дороже 200-250 рублей, но следующие 15 тысяч можно смело заливать все, что нам продают на заправках и не думать о последствиях.По крайней мере, пыль не пройдет. Удачи всем стартов и ровных дорог!

Замена топливного фильтра ВАЗ 2110

4.2 — 55 Оценка

Роль топливного или бензинового фильтра на автомобилях, а особенно ВАЗ-2110, сложно переоценить. Производитель рекомендует замену каждые 30 тыс. Км. Однако, учитывая качество топлива и саму окружающую среду, лучше это делать чаще, примерно через 20-25 тысяч.

Замена топливного фильтра ВАЗ-2110

В первую очередь нужно разобраться, где находится этот фильтр.Важный момент — это тип устройства. Если это старая проблема, то она на орехах. Сразу стоит сказать, что работать с сигаретами, спичками и другими источниками огня не рекомендуется, чуть позже станет понятно, почему.

Прежде всего, вам нужно сложить клеммы аккумулятора (плюс и минус), затем вам нужно снять заднее сиденье, так как это затрудняет прямой доступ к фильтру. Сделать это просто, достаточно приложить немного усилий. После этого отверткой на 10 открутите крепления декоративной планки.

Но это еще не все, так как нам нужно снизить давление в системе, а для этого нужно отключить бензонасос. Это не должно быть проблемой, ведь каждый автомобилист знает, как это сделать. Перед тем, как ВАЗ-2110 будет доработан, необходимо открутить топливные шланги.

Важные моменты при выполнении работ

Всегда следует помнить, что даже при выключенном бензонасосе в системе остается топливо, которое будет выливаться по этим шлангам.По этой простой причине не следует курить во время работы и выделять себя свечой или спичкой. Желательно взять канистру объемом 0,5-1,0 литра для слива остатков топлива.

Если во время езды были замечены рывки на скорости или слабая тяга двигателя, то вполне возможно, что пора менять фильтр. Перед тем как завершить работы, необходимо заехать в автомагазин и купить новый, на модель ВАЗ-2110.

Желательно приобретать ключи на 10, 17, а так же 19 и головку.Все это позволит производить переключение быстрее и комфортнее. Каждый водитель должен помнить, что в системе трубопроводов большое давление, поэтому нужно быть предельно осторожным. Еще раз стоит отметить, что приобретать нужно только качественный оригинальный топливный фильтр ВАЗ-2110. Цена на него может составлять около 200 рублей.

Замена топливного фильтра 2110: пошаговая инструкция

После того, как фильтр найден, необходимо его отсоединить. Делать это нужно в следующем порядке:

Следует отметить, что топливный фильтр ВАЗ-2110-форсунка не имеет отличительных черт от карбюраторного варианта, поэтому замена проводится аналогично.Теперь осталось установить новую деталь, но есть несколько важных моментов, без которых ни в коем случае нельзя начинать установку.

Установить новый фильтр

Есть несколько особенностей, без которых замена топливного фильтра ВАЗ-2110 не будет произведена корректно, да и на таком автомобиле далеко не уедешь. Дело в том, что полярность нужно соблюдать. Он обозначен стрелкой прямо на фильтре и указывает направление движения топлива по трубопроводу.Новый расходный материал необходимо установить таким образом, чтобы стрелка на нем была параллельна движению бензина.

Конечно, сразу видно, в каком состоянии находится зажим, на котором держится фильтр, при необходимости его можно заменить на новый. То же касается и прокладок, которые постепенно теряют свои свойства и поэтому не выполняют возложенную на них задачу. Поэтому если они пришли в негодность, то стоит заменить их более надежными новыми аналогами.Желательно приобретать только оригинальные запчасти, а не копии.

Как правило, замена топливного фильтра ВАЗ-2110 проводится всего за 20-30 минут, только иногда могут возникнуть проблемы в виде прихвата сальников, ржавых гаек и т. Д. Все это лечится проникающим ВД. -40 жидкость.

Сборку производить в обратной последовательности. Перед началом работ желательно иметь перед собой огнетушитель, конечно, он, скорее всего, не пригодится, но все же можно перестраховаться.Желательно избегать попадания топлива на лицо, а при попадании в глаза немедленно промыть большим количеством воды.

При соблюдении ряда этих простых требований замена топливного фильтра ВАЗ-2110 не составит труда. Не нужно будет ехать на СТО и платить несколько сотен рублей, чтобы они провели демонтаж старого и установку нового расходника.

Основная задача автомобильного топливного фильтра — очистить подаваемое топливо от грязи, пыли, конденсата и топливных смол.Чтобы обеспечить бесперебойную работу двигателя и снизить вероятность его выхода из строя, топливный фильтр ВАЗ 2110 рекомендуется менять каждые 15-20 тысяч километров. Однако конкретные сроки замены определяются качеством используемого топлива, условиями эксплуатации автомобиля, а также его общим пробегом.

Образование пыли и грязи, попадающих в топливный фильтр, объясняется взаимодействием бензина с металлом и воздухом при различных химических соединениях.Если своевременно не произвести замену, то постепенно этот элемент будет забиваться вредными примесями и грязью, что приведет к повышенной нагрузке на двигатель и снижению его мощности. Также в двигатель начнут поступать различные химические примеси, грязь и пыль, что неминуемо приведет к проблемам с его работой, а в будущем — выходу из строя.

Виды фильтров на ВАЗ 2110

Для этого автомобиля доступны фильтры для форсунок и карбюраторов. При использовании карбюраторного двигателя топливо перекачивается под небольшим вакуумом, в инжекторном варианте топливо подается при значительной избыточной компрессии.Соответственно, функционирование фильтрующих элементов осуществляется в совершенно разных условиях. Поэтому топливный фильтр форсунки более подвержен загрязнению и требует более частой замены.

Топливные фильтры ВАЗ 2110 отличаются также способом крепления, который может быть выполнен с помощью резьбового контакта или проволочных фиксаторов. Они отсоединяются наружу, что позволяет отсоединить топливные шланги и затем заменить фильтр.

Процесс замены

Для проведения процедуры замены вам потребуются ключи 10, 17 и 19.Также рекомендуется использовать проникающую смазку wd-40, которая облегчит откручивание резьбовых соединений.

Фильтр расположен под днищем автомобиля сзади, поэтому для более удобной замены рекомендуется вывести автомобиль на эстакаду или разместить его над смотровой ямой.

Замена фильтра производится в следующей последовательности:

Понизьте давление в топливной магистрали. Для этого снимите предохранитель, отвечающий за работу бензонасоса, после чего необходимо завести двигатель и дождаться, пока он не заглохнет.
Отсоединить отрицательную клемму от аккумуляторной батареи.
Обеспечьте удобный доступ к топливному фильтру.
Открутите резьбу штуцера ключом на 17, при этом корпус фильтра можно удерживать рукой или ключом на 19. Откручивайте резьбу медленно, так как в фильтре есть топливо, которое будет вытекать при отсоединении продукта. . Поэтому рекомендуется заранее заменить емкость для слива бензина под фильтром.
Отсоедините второй штуцер, а затем гаечным ключом 10 слегка ослабьте соединительную втулку.
Снимите топливный фильтр с хомута. На этом этапе важно запомнить направление движения топлива. Обычно на корпусе есть стрелка, направление которой должно совпадать с направлением потока бензина.
Снимите уплотнительные кольца со шлангов, расположенных на шлангах. Необходимо визуально осмотреть кольца на предмет повреждений и потери эластичности. При выявлении каких-либо недостатков кольца следует заменить.
Установить новый топливный фильтр с учетом направления движения бензина.Если корпус изделия пластиковый, то следует избегать сильного затягивания хомута, так как это может привести к растрескиванию фильтра.
Подсоедините клемму аккумулятора.

На завершающем этапе замены обязательно проверить герметичность соединения шланга. Эта проверка проводится после включения зажигания (при этом двигатель не запускается) и начала работы бензонасоса. Необходимо следить за тем, чтобы бензин не протек через все доступные соединения.

Меры предосторожности

При замене топливного фильтра рекомендуется соблюдать следующие меры предосторожности:

Обязательно исключить курение в опасной близости от автомобиля.
Приложите огнетушитель.
Используйте защитные очки, чтобы избежать попадания бензина в глаза.
При проведении работ на смотровой яме необходимо обеспечить хорошую вентиляцию помещения.
При попадании бензина на кожу рекомендуется немедленно промыть ее водой с мылом.
Следует проявлять осторожность, чтобы не допустить попадания топлива на сушу или близлежащий водоем, чтобы предотвратить загрязнение окружающей среды.

Процесс замены топливного фильтра — довольно простая процедура, которую можно выполнить в «гаражных» условиях и без использования специализированных инструментов. Своевременное выполнение данной процедуры гарантирует стабильную работу двигателя, исключая возможность его засорения, в результате чего можно значительно продлить срок его службы и повысить безопасность движения.

Ваз 2109

форсунка как заменить топливный фильтр. Поменять воздушный фильтр на инжекторном двигателе

Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторным и карбюраторным двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

Внешний вид устройства

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или незапланированно менять топливный фильтр.

Любая деталь автомобиля имеет определенный уровень качества. Увы, сейчас не советское время, когда качество запчастей контролировалось государством. Сегодня регулятор — национальный дилер. Но его больше интересует финансовая выгода, чем соблюдение стандартов качества. Отсюда внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего.

Китайские товары и подделки

В последнее время отношение к китайской продукции немного изменилось в лучшую сторону.Но все же большая часть поставляемых оттуда запчастей — это подделки известных европейских брендов или просто продукт местного производства, стандарты качества которого далеки даже от отечественных

Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с самыми низкими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество купленного товара. Сегодня найти подделку или некачественный товар даже в проверенных магазинах автозапчастей

несложно.

Фильтр перегрузки топлива

Такая ситуация возникает не часто, но исключать ее как вероятную причину преждевременной замены устройства не стоит.

Неправильная или неправильная установка

Иногда владелец автомобиля покупает качественные запчасти, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

Учитывая разнообразие АЗС в нашей стране, все понимают, что на дешевых АЗС продается плохой бензин. Соответственно, из-за большого количества примесей срок службы фильтра не может достичь заявленного. Он просто не справляется с теми нагрузками, которые обеспечивают низкосортное топливо.

Определить, что вы приобрели плохой или поддельный топливный фильтр, можно несколькими способами:

Мощность двигателя упала;
Мотор плохо тянет;
Обороты падают;
Двигатель глохнет при включении зажигания и т. Д.

Замена инжектора

Топливный фильтр — это устройство, которое отвечает за качество топлива, поступающего из бака в двигатель.

Установка

Устройство расположено между двигателем и насосом и регулирует состав топлива, отсеивая мусор и примеси.Если по той или иной причине фильтр перестает исправно работать, его следует немедленно заменить.

Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

Убедитесь, что двигатель полностью остыл. Не используйте горячий двигатель.
Слить весь газ из системы.
Проверить, есть ли под рукой огнетушитель или другое средство пожаротушения.
Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
Поднимите капот, снимите минус с АКБ.
Снимите хомут с впускного и выпускного топливного шланга.
Отсоедините все шланги, идущие к фильтру. Обязательно поднимите их вверх или даже заткните чем-нибудь под рукой. В противном случае оставшееся топливо выльется на силовой агрегат, на пол.
Возьмите новый фильтр, проверьте, где находятся метки, обозначающие соединение наливного и выпускного шлангов. Не путайте только их.
Перед подключением трубок проверьте, действительно ли из них вышел весь бензин.
Подсоедините шланги к новому фильтрующему устройству.
Наденьте новые ошейники. В основном они одноразовые, поэтому лучше заменять их новыми каждый раз при замене фильтра.
Проверить узел на герметичность.
Заменить отрицательную клемму АКБ, закрыть капот и включить зажигание.
Убедитесь, что ваш инжекторный двигатель работает.

Разборка прибора

Замена карбюратора

Если вам посчастливилось стать владельцем автомобиля ВАЗ 2109 с карбюраторным двигателем, процедура замены топливного фильтра здесь будет несколько иной.

Инструкция следующая:

Ослабьте монтажный зажим со стороны двигателя;
Отсоедините шланг от топливного очистителя. Скорее всего, в форсунках останется небольшое количество топлива, поэтому будьте осторожны;
Ослабив хомут, снимите шланг со стороны бака;
Вооружившись новым очистителем топлива, проверьте направление стрелки на устройстве. Он должен совпадать с направлением движения топлива — в сторону насоса;
Затяните монтажные хомуты;
Залейте немного бензина в топливный фильтр, так как он на данный момент сухой.Это делает топливный насос. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
Заведите автомобиль, проверьте на наличие признаков утечки топлива.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109 процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

Не курить при ремонте топливной системы. Потерпи. Не рекомендуем выходить курить.Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
Всегда держите огнетушитель рядом с машиной. При замене топливного фильтра ставьте его рядом с собой. Полезная мера, которая спасла более одного человека и спасла более одной машины.
Избегайте попадания топлива в глаза. Лучше всего работать в защитных очках.
Работать с топливной системой только в хорошо проветриваемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
Не меняйте фильтр на открытом воздухе во время сильной жары. Даже высокие температуры, прямые солнечные лучи могут стать источником возгорания.
Работать с топливной системой можно только при полностью остывшем двигателе.

Огнетушитель — всегда под рукой

Согласно инструкции по эксплуатации, на инжекторном ВАЗ 2109 очиститель топлива нужно менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то здесь рекомендуется менять фильтр каждые 10 тысяч километров.На практике — около 7 тысяч километров.

Замена данного устройства — довольно простая задача, с которой справится даже новичок. Самый главный момент — соблюдение техники безопасности.

Нет комментариев

Написать комментарий

Нажмите, чтобы отменить ответ.

Все о 2109

Как снять и прочистить форсунки на ВАЗ 2109 (инжектор)?

Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Ни для кого не секрет, что двигатель — это основной узел всего автомобиля.От его характеристик зависит ваша способность управлять автомобилем, расходовать оптимальное количество топлива и многое другое. Но перегрев — очень частая ситуация, в которой многие допускают серьезные ошибки.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это составная часть выхлопной системы, осуществляющая отвод выхлопных газов из цилиндров силового агрегата в выхлопную трубу.

Очистка топлива необходима для нормальной работы автомобильного мотора и увеличения ресурса его работы.Топливо должно быть очищено от различных примесей и загрязнений в двигателе. Для этого принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109 и 99, 2114 и 2115 будет рассказано ниже.

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два типа: для грубой очистки (сетка в бензонасосе) и тонкой очистки ВОМ (отдельный фильтр).

Фильтр грубой очистки ВАЗ расположен внутри бензонасоса

Фильтры, предназначенные для карбюраторных систем, изготовлены из прочного и прозрачного материала, обычно пластика.Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходные материалы. Эти модели способны очищать топливо в области 15–20 мкм. Внутри помещается один из этих материалов: фетр, фетр или бумага.

Для систем впрыска автомобилей ВАЗ уже нужна очистка гораздо большей стоимости. Поэтому фильтры для форсунки «девятка», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки используются пластины с прорезями, сетка и лента, которые задерживают застрявший в топливе мусор.Напротив, в ВОМ используются элементы из пористых материалов.

Какие лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь надлежащее качество очистки. Поэтому можно назвать лучшим очистителем, пропускная способность которого составляет не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен выходить из строя при давлении 3-5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут, в зависимости от модели детали.В связи с этим отличается и стоимость процедуры на СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально договориться с сотрудником сервисного центра о стоимости процедуры, согласовать время и т. Д. Как правило, цена замены начинается от 700 рублей и не превышает черту 1000–1200. руб.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя.В системах впрыска и карбюратора они расположены в разных местах.

Расположение фильтра на карбюраторном двигателе

На карбюраторе ВАЗ очиститель топлива расположен под капотом. Устанавливается под тормозным бачком (основным), фиксируется с помощью 2 хомутов.

Фильтр карбюратора ВАЗ расположен под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ВОМ устанавливается под автомобилем, за глушителем.Устанавливается в топливной магистрали в виде картриджа. Чтобы его осмотреть или разобрать, нужно поднять машину на эстакаду или яму.

Замену на этих модификациях ВАЗа можно сделать своими руками. Достаточно получить грамотную информацию, правильно представить процесс снятия и установки всей детали, акцентировать внимание на нюансах.

Замена карбюратора на автомобили ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, прежде всего, со снятия элемента.

Сначала ослабляются зажимы, которые расположены по обеим сторонам фильтра (сначала ближайший к двигателю, затем другой).
Затем отсоединяют топливные шланги.

Чтобы снять фильтр тонкой очистки, ослабьте хомуты и снимите оба топливных шланга.

Таким образом, можно легко и просто снять фильтр на карбюраторе ВАЗ.

Если при снятии шлангов начинает течь топливо, немедленно закрыть отверстие пробкой.При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается вместо старого, например:

найди стрелку на фильтре;

Стрелка на фильтре должна смотреть на бензонасос

поставить так, чтобы стрелка смотрела на бензонасос.

Напоследок нужно не забыть подтянуть хомуты.

Если металлические хомуты изношены, шланги плохо фиксируются, винты крутятся, их лучше заменить.Хомуты недорогие (20-30 руб.).

Осталось накачать топливо в фильтр, так как новый элемент будет сухим. Пейджинг осуществляется вручную. Пару раз нажмите на рычаг топливного насоса. При этом посмотрите на фильтр — должно быть видно, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторные автомобили ВАЗ 2109/2114/2115

На автомобилях с системой впрыска топливный фильтр расположен в другом месте.Процесс замены тоже отличается, прежде всего тем, что машину нужно поднять в яму или эстакаду.

снимите хомут, удерживающий фильтр;
ослабить болты крепления пылесоса ключом на 19;

Используйте два ключа, чтобы ослабить гайки фильтра.

перед снятием фильтра нужно запомнить направление стрелки, указывающей направление движения бензина по трубкам.

Необходимо проверить уплотнительные кольца фильтра.

Затем вы можете установить новый фильтр:

соединить оба штуцера, затянуть;
затянуть зажимные болты струбцины;
запустите двигатель и дайте ему поработать 2-3 минуты, чтобы проверить герметичность.

Затяжку необходимо проводить с учетом правил на момент затяжки гаек соединений. Если затянуть крепеж, это может привести к негативным последствиям.

Если обнаружена утечка, то затяните гайку более плотно в том месте, где течет топливо.

Очиститель грубого топлива или CGO заменяется следующим образом:

задний диван автомобиля высовывается из салона;
доступ к этому люку;

Доступ к лючку бензонасоса в форсунке ВАЗ открывается при откидывании заднего дивана.

Головка 10 откручивает все гайки по кругу;
сняты защелки и соединения;

Эти штуцеры на лючке бензонасоса необходимо снять ТНВД ВАЗ снял

фильтр находится в его нижней части, оттуда он снимается.

Грубая сетка внизу топливного насоса

Процесс замены CGO аналогичен для ВАЗ с карбюратором и с инжектором.

Меры предосторожности

Не работать в помещении со всех сторон. Должна быть предусмотрена аэрация.
Курение категорически запрещено, так как при работе с топливной системой любая искра может привести к печальным последствиям.
Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или в глаза может вызвать серьезную аллергическую реакцию или проблемы со зрением.
Не допускается работа в жару при температуре воздуха выше 25-30 ° С.
Обязательно имейте под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

Порядок замены фильтра (сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое.К сожалению, отечественный бензин не отличается идеальной чистотой, и это не только исходное качество топлива, но и плохие условия транспортировки и хранения.

Очевидно, что результатом плохого и грязного топлива будет увеличение нагрузки на двигатель и уменьшение его мощности. Соответственно снизится ресурс топливной системы.

Согласно регламенту очиститель карбюраторных систем необходимо менять каждые 10 тысяч километров пробега автомобиля, а инжекторных систем — каждые 20 тысяч километров.С учетом приведенных выше рекомендаций по чистоте топлива период замены целесообразно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.

Как было написано выше, причина неисправности очистителя — грязное топливо, которое заправляется в баки автомобилей на российских АЗС. Высокое содержание смол в бензине разрушительно действует на все системы и форсунки силовой установки. От этого забиваются топливные коммуникации. Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, поломкам в поршневой группе и т. Д.

Одна из частых неисправностей фильтра связана с утечкой. Это вызвано не только тем, что очиститель забит грязью, но и наличием в системе избыточного давления. Другой причиной утечки является истирание уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр протек из-за наличия грязи внутри, то такой элемент лучше заменить. Использованные уплотнения также необходимо заменять новыми. Но если в системе избыточное давление, то нужно откачивать воздух изнутри.На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Чтобы сбросить избыточное давление из системы, нажмите на золотник

Перед сбросом давления автомобиль необходимо поставить на стояночный тормоз и включить нейтральную передачу.

На автомобилях ВАЗ, в которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другой. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены по обеим сторонам фильтра.

Вот так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — всегда проблема, так как отдельно найти ее в продаже просто невозможно. Можно, конечно, приобрести целые тубы, но они продаются в комплекте по 3 штуки. Цена не маленькая — 1300 руб. Если не хотите покупать дорогой комплект с дополнительной деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая входит в трубопровод.Затем сделайте из топливных шлангов два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один частый дефект — фильтр не заполнен топливом или происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух вытесняется, как было сказано выше, через золотник.

Если на ВАЗ нет специального клапана, то воздух можно легко выпустить, сняв шланг подачи топлива и дав двигателю отработать оставшееся топливо.Затем шланг вставляется на место, и бензин вручную закачивается в систему.

Загрязненный фильтр не всегда можно заменить. В некоторых случаях, особенно если очиститель установлен относительно недавно, вы можете попробовать очистить его. Делается это следующим образом: фильтр продувается потоком воздуха из компрессора. Процедуру можно провести на любой СТО или предприятии, где есть воздушный компрессор. Также можно спросить знакомых водителей КамАЗа или ЗИЛа, у которых в грузовиках есть компрессор с возможностью забора воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

неисправность вызвана засорением или срабатыванием уплотнительных манжет;
из-за ржавления внутренних элементов, что объясняется попаданием воды в фильтр;
из-за сломанной защелки, что приводит к утечке топлива;
из-за скопления воздуха внутри системы из-за чрезмерного давления.

Своевременный и грамотный уход за фильтрами продлит срок службы автомобиля.Замена очистителя позволит избежать сложностей в работе топливной системы.

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — учитель.

Категории товаров

Новые вопросы

Самый популярный

Топ 5 (по голосованию)

дом
Статьи
ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
Замена топлива.Замена топлива.

Категории товаров

Согласно регламенту, замена топливного фильтра на автомобилях ВАЗ-2710 Приора, ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115 и ВАЗ-21099 с форсункой должна производиться каждые 30 000 км. Но, учитывая качество отечественного топлива, рекомендуемый пробег лучше уменьшить не менее чем на 10 000 км. И менять топливный фильтр каждые 20 000 км. Хуже топливной системы авто точно не будет.Некоторые, кто уже имел горький опыт устранения неполадок, виновником которых был забитый топливный фильтр, меняют его каждые 10 тысяч километров. И на вопрос — «Почему так рано?». Обычно они отвечают — «В таком случае лучше перестраховаться!». И с ними не поспоришь))). Не секрет, что бензиновый фильтр напрямую влияет на срок службы бензонасоса и форсунок. Поэтому о его существовании лучше не забывать и регулярно менять. В противном случае риск получить замену дешевым топливным насосом или форсунками для очистки / промывки значительно возрастает!

Запасные части.На автомобилях ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 устанавливаются топливные фильтры двух типов — с резьбой и на зажиме. Поэтому, прежде чем совершить покупку фильтра, нужно залезть под машину и определиться, какой фильтр установлен на вашем автомобиле. Если кто-то не знает, где на автомобилях ВАЗ 2110-2112, ВАЗ-2710 Приора, ВАЗ-2113 -2114 -2115, ВАЗ-21099 инжектор топливный фильтр, то я вам скажу. Бензиновый (топливный) фильтр на вышеперечисленных машинах расположен рядом, а точнее, за топливным баком (см. Фото 1).

Каталожный номер топливного фильтра с резьбой (гайками) — 2112-1117010-01 (см. Фото 2). Каталожный номер бензинового фильтра с фиксаторами — 2123-1117010 (см. Фото 3). Покупая топливный фильтр с резьбой, проверяем, идут ли в комплекте медные или резиновые уплотнительные шайбы или кольца (фото 4). Поскольку шайбы / кольца могут изнашиваться, рваться, деформироваться и теряться. И переустановить их будет невозможно. А без них газ будет течь в местах стыка арматуры с фильтром.Поэтому о такой мелочи, как уплотнительные шайбы, стоит подумать заранее.

И по маркам производителей. Как говорится, кому можно доверить процесс очистки топлива любимой машины))). Советую покупать топливные фильтры таких производителей: BIG (GB-320, GB-302), Nevsky filter, BOSCH, CHAMPION, MANN, FILTRON, hexen и SCT. Такой ТОП-8 получился;)

Инструмент. Выбор инструмента зависит от типа топливного (бензинового) фильтра, установленного на вашем автомобиле.Для замены фильтра тонкой очистки 2123-1117010 (топливный фильтр на обойме) Вам потребуются: накидная или торцовая на 10, емкость для сбора бензина ВД-40, чистая тряпка. Для успешной замены бензинового фильтра 2112-1117010-01 (топливный фильтр с резьбой) понадобится еще немного инструмента: рожковые ключи 17 и 19, накидный ключ или торцевой ключ 10, металлическая щетка, VD-40, бензобак, очистить тряпка.

Работы по замене топливного фильтра с форсункой ВАЗ 21099, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 проводят на подъемнике или смотровой яме!

Фотоотчет по замене топливного (бензинового) фильтра автомобилей ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115, ВАЗ-2710 Приора, ВАЗ-21099 форсунка:

Снимите отрицательную клемму с аккумуляторной батареи.Подобрать под машину. Находим топливный фильтр, металлической щеткой очищаем от грязи все резьбовые соединения, проливаем ВД-40 (фото 5, 6, 7).

Если топливные шланги присоединены к фильтру через резьбовой штуцер, то ключами 17 и 19 ослабляем затяжку гаек (фото 8). После этого можно открутить стяжной болт хомута топливного фильтра (фото 9).

После чего можно окончательно открутить штуцер топливных шлангов.Подставляем бачок, так как из шлангов и самого фильтра будет течь бензин. Снимите фильтр.

Если фильтр крепится клипсами, то в этом случае процесс пойдет намного проще и быстрее. Откручиваем прижимной болт хомута (фото 10). И, сдавливая пластиковые зажимы на фурнитуре (если усилия пальцев недостаточно, то можно использовать специальные плоскогубцы для сжатия зажимов), стягиваем шланги с фильтра (фото 11). Опять подставляем бак для сбора бензина.Снимите фильтр.

Также существует еще один вид крепления штуцеров топливного шланга к фильтру — зажимы от скоб пружин (фото 12). Обычно с ними проблем нет (это не выкручивание гаек). Прижал скобу — протянул шланг. Все просто.

Теперь осталось только правильно установить топливный фильтр на рабочем месте. Правильно — это значит установить фильтр так, чтобы стрелка на нем была направлена в сторону топлива.

На автомобилях ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и ВАЗ-2710 Приор стрелка на топливном фильтре должна указывать на правую сторону автомобиля (фото 13).

На автомобилях ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и ВАЗ-21099 стрелка инжектора на бензиновом фильтре должна указывать на левую сторону автомобиля (фото 14).

Установите топливный фильтр в монтажный зажим. После этого подключаем к нему штуцеры топливных трубок.

При установке фильтра с резьбовым соединением не забывайте надевать на шланги новые (или старые, если они в хорошем состоянии) уплотнительные шайбы.Затяните гайки и стяжной болт хомута.

На топливном фильтре с помощью зажимов фитинги вставляются в фильтр до характерного щелчка. Затем можно попробовать вытащить шланг из фильтра. Если не получается, значит, фитинг закреплен правильно. Мы проводим ту же процедуру установки / проверки со вторым фитингом. Затем затяните зажимной болт.

Далее остается только поставить минусовую клемму на АКБ, повернуть ключ зажигания до срабатывания бензонасоса.Загрузите систему. И заводим двигатель. Затем проверьте соединения и сам топливный фильтр на предмет утечки газа. Особое внимание следует уделить резьбовым соединениям. При необходимости затяните гайку топливного шланга. С фильтрами на клипах проблем обычно не бывает. Но вам все равно нужно проверить.

После проверки будут завершены работы по замене топливного (бензинового) фильтра на ВАЗ 2113, ВАЗ-2114, ВАЗ-2115, ВАЗ 2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2710 Приора, ВАЗ-21099 инжектор.

Ряд неисправностей в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 напрямую связан со степенью загрязнения топливного фильтра на впуске топлива в бензобак.Он расположен в нижней части впускного топливопровода и состоит из мелкой сетки.

Многим знакома ситуация, когда не удается выиграть при нажатии на педаль «газа», она нестабильна, двигатель не работает до полной остановки. Карбюратор уже был несколько раз, все заменено, угол зажигания отрегулирован и система зажигания полностью перебрана, но толку нет, либо принятые меры только помогают временно.

В этой ситуации стоит обратить внимание на сетчатый топливный фильтр впуска топлива в бензобак автомобиля.Многие просто не подозревают о его существовании, одни забывают об этом, другие неправильно чистят. Но зря, поскольку этот фильтр является форпостом всей топливной системы автомобиля в процессе очистки поступающего в двигатель бензина. Его засорение уменьшает (или полностью останавливает) карбюратор и далее двигатель автомобиля. А это просто приводит к проблемам в его работе в разных режимах, в том числе «плавающих» (которые появляются и исчезают).

Особенности очистки топливного фильтра приемника топлива в бензобак автомобилей ВАЗ 2108, 2109, 21099

Снять сетку топливного фильтра с впускной трубы

С усилием выталкиваем его из впускного патрубка горючего.

Очищаем топливный фильтр

Берем зубную щетку, немного ацетона и тщательно очищаем все ячейки сеточки фильтра. Периодически смотрите на фильтр на свету, чтобы оценить степень очистки, так как визуально даже грязный фильтр может показаться чистым. На свету сразу видны забитые отложениями и чистые ячейки.

После процедуры очистки продуйте фильтр сжатым воздухом с помощью компрессора или обычного колесного насоса.

Очистка впускного топливопровода

Промываем бензином или ацетоном и продуваем сжатым воздухом. Попутно очищаем трубку для слива топлива в бак («возврат»). После чистки проверяем легкость прохождения воздушных трубок, продувая их во рту.

Устанавливаем заборник топлива обратно в топливный бак, подсоединяем к нему патрубки и провода.

Примечания и дополнения

— Почистив фильтр на впуске топлива, обратите внимание на чистоту всей топливной системы двигателя автомобиля.Очистить и при необходимости заменить

Содержание:

Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторными и карбюраторными двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

Причины замены

Причина	Характеристики
Качество	Любая деталь автомобиля имеет определенный уровень качества.Увы, сейчас не советское время, когда качество запчастей контролировалось государством. Сегодня регулятор — национальный дилер. Но его больше интересует финансовая выгода, чем соблюдение стандартов качества. Отсюда внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего.
Китайские товары и подделки	В последнее время отношение к китайской продукции немного изменилось в лучшую сторону.Но все же большая часть поставляемых оттуда запчастей — это подделки известных европейских брендов или просто продукт местного производства, стандарты качества которого далеки даже от отечественных .
Сомнительные магазины	Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с самыми низкими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество купленного товара. Сегодня найти подделку или некачественный товар даже в проверенных магазинах автозапчастей несложно.
Фильтр перегрузки топлива	Такая ситуация возникает не часто, но исключать ее как вероятную причину преждевременной замены устройства не стоит.
Неправильная или неправильная установка	Иногда владелец автомобиля покупает качественные запчасти, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет
Плохое топливо	Учитывая разнообразие АЗС в нашей стране, все понимают, что на дешевых АЗС продается плохой бензин. Соответственно, из-за большого количества примесей срок службы фильтра не может достичь заявленного.Он просто не справляется с теми нагрузками, которые обеспечивают низкосортное топливо.

Определить, что вы приобрели плохой или поддельный топливный фильтр, можно несколькими способами:

Мощность двигателя упала;
Мотор плохо тянет;
Обороты падают;
Двигатель глохнет при включении зажигания и т. Д.

Замена инжектора

Топливный фильтр — это устройство, которое отвечает за качество топлива, поступающего из бака в двигатель.

Устройство расположено между двигателем и насосом и регулирует состав топлива, отсеивая мусор и примеси. Если по той или иной причине фильтр перестает исправно работать, его следует немедленно заменить.

Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

Убедитесь, что двигатель полностью остыл. Не используйте горячий двигатель.
Слить весь газ из системы.
Проверить, есть ли под рукой огнетушитель или другое средство пожаротушения.
Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
Поднимите капот, снимите минус с АКБ.
Снимите хомут с впускного и выпускного топливного шланга.
Отсоедините все шланги, идущие к фильтру. Обязательно поднимите их вверх или даже заткните чем-нибудь под рукой. В противном случае оставшееся топливо выльется на силовой агрегат, на пол.
Возьмите новый фильтр, проверьте, где находятся метки, обозначающие соединение наливного и выпускного шлангов.Не путайте только их.
Перед подключением трубок проверьте, действительно ли из них вышел весь бензин.
Подсоедините шланги к новому фильтрующему устройству.
Наденьте новые ошейники. В основном они одноразовые, поэтому лучше заменять их новыми каждый раз при замене фильтра.
Проверить узел на герметичность.
Заменить отрицательную клемму АКБ, закрыть капот и включить зажигание.
Убедитесь, что ваш инжекторный двигатель работает.

Замена карбюратора

Инструкция следующая:

Ослабьте монтажный зажим со стороны двигателя;
Отсоедините шланг от топливного очистителя. Скорее всего, в форсунках останется небольшое количество топлива, поэтому будьте осторожны;
Ослабив хомут, снимите шланг со стороны бака;
Вооружившись новым очистителем топлива, проверьте направление стрелки на устройстве.Он должен совпадать с направлением движения топлива — в сторону насоса;
Затяните монтажные хомуты;
Залейте немного бензина в топливный фильтр, так как он на данный момент сухой. Это делает топливный насос. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
Заведите автомобиль, проверьте на наличие признаков утечки топлива.

Перед тем, как вернуть минус АКБ и запустить двигатель, убедитесь, что нигде нет следов течи бензина; случайно не пролилось из шлангов на силовой агрегат, пол.Малейшая искра и высокая температура могут спровоцировать возгорание, а за ним и более печальные последствия.

Безопасность

Не курить при ремонте топливной системы. Потерпи. Не рекомендуем выходить курить. Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
Всегда держите огнетушитель рядом с машиной. При замене топливного фильтра ставьте его рядом с собой. Полезная мера, которая спасла более одного человека и спасла более одной машины.
Избегайте попадания топлива в глаза. Лучше всего работать в защитных очках.
Работать с топливной системой только в хорошо проветриваемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
Не меняйте фильтр на открытом воздухе во время сильной жары.Даже высокие температуры, прямые солнечные лучи могут стать источником возгорания.
Работать с топливной системой можно только при полностью остывшем двигателе.

Согласно инструкции по эксплуатации, на инжекторном ВАЗ 2109 очиститель топлива нужно менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то здесь рекомендуется менять фильтр каждые 10 тысяч километров. На практике — около 7 тысяч километров.

Топливоочистительные элементы необходимы для подачи топлива в энергоблок, очищенного от различных примесей и грязи в баке. Топливный фильтр ВАЗ 2109 (установленная форсунка или карбюратор) задерживает все эти элементы, в результате чего получается качественная горючая смесь.

В случае засорения или плохого качества фильтра смолы разрушительно воздействуют на все системы двигателя, забивая трубопроводы и форсунки. Наличие горючей воды способствует появлению ржавчины, повреждению элементов системы, что неизбежно приведет к поломкам в поршневой группе.

Грязь, которая находится в каналах вместе с водой в топливе, замерзающая при низких температурах, может заморозить двигатель.

Состояние очистителя топлива во многом зависит от внешних факторов, в которых эксплуатируется автомобиль, но больше от качества топлива.

Специалисты советуют проводить чаще, чем указано в документации. Это связано с тем, что качество бензина или дизельного топлива на наших заправках часто бывает довольно низким. Отечественное топливо не отличается ни идеальной очисткой, ни идеальными условиями транспортировки и хранения.В результате происходит увеличение нагрузки двигателя и снижение его мощности, а также уменьшение ресурса топливной системы.

Замена топливного фильтра, не важно, форсунка или карбюратор, довольно проста, да и сам фильтр стоит недорого, поэтому не забывайте вовремя его заменять. А как сэкономить, установив самостоятельно, мы расскажем в этой статье.

[Скрыть]

Инструкция по замене с форсункой

В соответствии с сервисным графиком на автомобилях ВАЗ 2109 с форсункой необходимо менять топливный элемент очистки каждые 20 000 км пробега.Но, как мы уже говорили, в наших условиях этот срок лучше сократить вдвое.

Что вам нужно?

Этапы

Все работы необходимо проводить на яме, эстакаде или поднимать машину на подъемнике. Помещение должно хорошо проветриваться, рядом не должно быть открытых источников огня.

В автомобиле ВАЗ с форсункой очиститель топлива расположен под автомобилем за топливным баком возле выхлопной трубы.

Инструкция по замене карбюратора

Топливоочистительный элемент на ВАЗ 2109 с карбюратором по регламенту необходимо менять каждые 10 тысяч километров, но, учитывая низкое качество нашего бензина, желательно сократить этот срок до 7 тысяч километров.Топливный фильтр находится под главным тормозным цилиндром и фиксируется двумя хомутами.

Что вам нужно?

Ступени

Ослабьте зажим, который находится со стороны двигателя.
Снимите шланг с топливного очистителя. Здесь нужно быть осторожным, так как бензин может пролиться.
Ослабив хомут, снимаем шланг, который находится сбоку от бака.
Ставим новый фильтр. Здесь также важно, чтобы стрелка совпадала с направлением движения топлива.Он должен быть направлен в сторону насоса.
Закручиваем хомуты.
Далее нужно закачать бензин в топливный элемент очистки, потому что он еще сухой. Это нужно делать с помощью топливного насоса. Нажав пару, один раз на ее рычаге, можно заметить, как фильтр начинает заполняться бензином.
Заводим машину и проверяем на утечку газа.

Меры безопасности при замене

Курить при работе с топливной системой категорически запрещено.
Рядом должен быть огнетушитель.
Остерегайтесь попадания топлива в глаза.
Помещение, в котором проводятся работы, должно вентилироваться.
Не заменять, если на улице слишком жарко.
Заменяйте двигатель только на полностью остывший двигатель.

Как видите, замена топливного фильтра — довольно простой процесс, не требующий особых навыков, и, внимательно изучив инструкцию, с ней справится даже неопытный водитель.

Топливный фильтр — элемент системы питания (системы подачи топлива) инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

Назначение топливного фильтра

Топливный фильтр в системе питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 предназначен для фильтрации топлива (удаления механических примесей), поступающего в магистральный топливопровод из бензобака.

На автомобиле

Топливный фильтр на автомобилях ВАЗ 2108, 2109, 21099 расположен под днищем, возле бензобака.Он встроен в линию подачи топлива между бензонасосом в бензобаке и топливной рампой двигателя автомобиля.

Устройство топливного фильтра

Топливный фильтр состоит из металлического корпуса с резьбовыми соединениями с обеих сторон. Внутри фильтра находится бумажный фильтрующий элемент, улавливающий различные посторонние частицы, присутствующие в бензине. От топливного насоса топливо поступает по резиновому шлангу к входному штуцеру фильтра.

Принцип работы топливного фильтра

Бензонасос перекачивает бензин из топливного бака по резиновому шлангу к входному штуцеру топливного фильтра.В корпусе фильтра фильтрующий элемент улавливает посторонние частицы, присутствующие в бензине. Далее топливо попадает через выхлопное сопло фильтра в металлическую трубку основного топливопровода и далее по нему в топливную рампу с соплами на двигателе. Направление движения топлива указано на корпусе топливного фильтра стрелкой.

Неисправности топливного фильтра

— Основная неисправность топливного фильтра — снижение его пропускной способности из-за забивания посторонними примесями в бензине.В результате создание необходимого давления топлива становится проблематичным. В двигателе бывают рывки и сбои, нестабильная работа на холостом ходу, двигатель может глохнуть как на двадцатом, так и в движении и т. Д.

— В остальных случаях топливный фильтр может наоборот не отфильтровывать механические примеси в бензине, а пропускать их в топливную рампу к форсункам. Возникновение такой ситуации возможно из-за некачественного изготовления или деформации от удара.

Интервал замены топливного фильтра 30 000 км.В некоторых случаях (постоянное использование некачественного топлива, автомобиль с большим пробегом или длинный неочищенный топливный бак и т. Д.)

Применяемость топливных фильтров в системах питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Фильтры топливные 2112-1107010-01 (02, 03, 04, 05) отечественного производства или их импортные аналоги (BOSH F0124, MANN WK612 / 5, Champion L240, ACDelco GF613 и др.)

Что такое реле бензонасоса ВАЗ-2110. Как использовать его с сигнализацией / Паултурнер-Митчелл.com

Из статьи вы узнаете о том, что такое реле бензонасоса ВАЗ-2110. Следует сразу отметить, что разница между карбюратором и системой впрыска колоссальная. Первый работает из-за разницы давления в атмосфере и внутри двигателя, а второй — из-за большого количества электронных компонентов. А за двигатель отвечает немалое количество датчиков и исполнительных механизмов. Но обо всем — подробнее. Для начала стоит задуматься, какой бензонасос входит в десятку лучших, а также для чего он нужен.

Конструкция топливного насоса

Фактически, это электродвигатель, работающий от постоянного тока. Он имеет обмотку возбуждения на роторе и обмотку статора. Ротор снабжен специальными щетками из графита. Но самое главное — этот двигатель приводит в действие насос особой конструкции, который перекачивает бензин. Следовательно, вся система в целом способна создавать некоторое давление топлива в трубопроводе. Для запуска всей постройки есть реле запуска бензонасоса ВАЗ-2110.Он находится в ногах пассажира, на отдельном блоке. Здесь же можно найти предохранитель, защищающий силовую цепь. Кроме того, датчик уровня бензина в баке также выполнен в едином блоке с помпой. Самые распространенные поплавковые датчики давления или ультразвуковые датчики на автомобилях, а особенно десятки, не используются.

Работа топливной системы десятки

Итак, с чего начать, садясь в машину? Правильно поверните ключ в замке зажигания и подождите несколько секунд, пока «что-то сзади не перестанет гудеть.«Некоторые даже не задумываются о том, что выпускается на звуки. А это работает мотор помпы. Ведь при выключении зажигания реле бензонасоса ВАЗ-2110 замыкает цепь, и подает питание на мотор. Следовательно, давление в топливной системе начинает накачиваться. Без впрыска система впрыска не может работать. Когда оно достигает рабочего значения, двигатель перестает вращаться.

Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

Замена бензонасоса на ВАЗ 2110: основные неисправности, типы насосов, последовательность замены топливного насоса

Причины неисправности

Типы топливных насосов

Замена бензонасоса

Как снять электробензонасос ВАЗ-2110 с двигателем ВАЗ-2111, -2112

Как поменять бензонасос на ВАЗ-2110 инжектор: инструкция с видео

Основные причины неисправностей

Как заменить бензонасос на ВАЗ-2110

Замена бензонасоса ВАЗ 2107 (карбюратор) и 2114 (инжектор)

Виды и принцип работы бензонасоса

Когда менять бензонасос?

Замена бензонасоса ВАЗ 2107 + Видео

Как поменять бензонасос на инжектор ВАЗ 2114

Видео — Замена сеточки и датчика уровня топлива (ДУТ) на ВАЗ 2110-2112, 2114-2115

Ремонт бензонасоса ВАЗ 2110 инжектор своими руками

Ремонт бензонасоса своими руками ваз 2110 инжектор

Ремонт бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Как отремонтировать бензонасос на ВАЗ 2110-ВАЗ 2112?

Бензонасос на Ваз 2110 неисправен – что делать? Пошаговая инструкция замены

Ремонт бензонасоса ВАЗ 2110 инжектор своими руками

Бензонасос на ваз 2110 — устройство и ремонт

Почему бензонасос ВАЗ 2110 не включается

Не работает бензонасос на ВАЗ 2110 инжектор 8 клапанов причины

Как проверить бензонасос на ВАЗ 2110 инжектор 8 клапанов

Нет питания на бензонасос ваз 2110 инжектор

Как снять бензонасос на ВАЗ 2110 инжектор 8 клапанов

Где на ВАЗ 2110 предохранитель и реле бензонасоса

ПРОБЛЕМЫ В РАБОТЕ БЕНЗОНАСОСА ВАЗ 2110-12 — Лада 2112, 1.6 л., 2004 года на DRIVE2

Замена бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Как заменить бензонасос, он же топливный насос на ВАЗ 2110-ВАЗ 2112?

Замена бензонасоса ВАЗ 2110 своими руками (инжектор 8 и 16 клапанов)

Где находится бензонасос?

Основные причины неисправности

Порядок замены бензонасоса ВАЗ 2110

Как поменять бензонасос на ВАЗ-2110 инжектор: инструкция с видео

Основные причины неисправностей

Как заменить бензонасос на ВАЗ-2110

Ремонт и Доработка» на DRIVE2

Топливный насос в ВАЗ 2110/2112: самостоятельная диагностика и замена

Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112

Как проверить работоспособность топливного насоса

Проверка давления

Что делать, если насос не качает топливо

Замена бензонасоса на ВАЗ 2110/2112 своими руками

Инструкция по демонтажу бензонасоса

Инструкция по монтажу бензонасоса

Видео: как провести замену топливного насоса на ВАЗ 2110/2112 своими руками

Замена бензонасоса на ВАЗ 2110: основные неисправности, типы насосов, последовательность замены топливного насоса

Причины неисправности

Типы топливных насосов

Замена бензонасоса

Бензонасос ваз 2110 рабочее давление

Рассмотрим принцип работы топливного насоса.

Диагностика топливного насоса ВАЗ 2110 своими руками.

Этапы диагностики бензонасоса своими руками.

Осуществляем замену элемента топливной системы своими руками.

Этапы замены ТНВД топливной системы своими руками.

Особенности замены механического аналога.

Причины неисправности

Типы топливных насосов

Замена топливного насоса

Неисправности

Выбор модели

Замена

Топливный насос ВАЗ 2110 Bosch производительность / давление

Характеристики топливных насосов Bosch и, в частности, топливного насоса Bosch 0580453453

Как выбрать качественный бензонасос bosch?

Производительность топливного насоса Bosch — от 3 до 3,8 бар

Характеристики ТНВД Bosch 0580453453

Как купить качественный бензонасос bosch?

Снятие бензонасоса форсунка ваз 2110.Ищу причину выхода из строя ТНВД по проверке предохранителя, который находится на

ВАЗ 2110 топливный насос форсунка

Замена бензонасоса на форсунке ВАЗ 2110

Какие бензонасосы для ваз 2110

Основные характеристики модели Bosch

Параметры модели Bosch 0580453453

Как получить качественный прибор?

Механический топливный насос ВАЗ-2110 — характеристики и конструкция
