Регулировка холостого хода (ХХ). Как проверить и отрегулировать обороты
Регулятор холостого хода настраивается на заводе, он не нуждается в дополнительной регулировке. Карбюратор следует заново отрегулировать в том случае, если уровень СО после долгой эксплуатации не соответствует норме.
Перед тем, как произвести регулировку, нужно проследить, что бы детали были в безупречном состоянии.
Порядок выполнения регулировки
В том случае, если у Вас установлен сервоуправления поверните руль, пока передние колеса не в станут в среднее положение. Автомобиль должен стоять на ручном тормозе. Аккумулятор должен быть заряжен. Уровни масла в двигателе и охлаждающей жидкости должны соответствовать нужным значениям.
- Вакуумные шланги нужно подключить все до одного.
- Свою герметичность должна сохранить система всасывания воздуха.
- В цилиндрах должна быть хорошая компрессия.
- Система возврата выхлопных газов должна быть в хорошем состояние.
- Заслонка дросселя должна хорошо закрываться и открываться.
Вам придется выключить потребители электроэнергии. Не должен работать даже вентилятор охлаждения.
Двигатель необходимо прогреть, стрелка термометра должна оставаться в среднем положении. В процессе работы двигатель должен сохранить такую температуру, Вы должны будите запускать двигатель, чтобы прогреть его заново. Обороты двигателя должны быть менее 1000 об/мин.
Тахометр подключается согласно инструкциям по эксплуатации. Вам нужно будет запустить двигатель, и посмотреть со стороны смотрового окошка карбюратора и проверить, что уровень топлива находится на средней линии.
После обороты двигателя нужно увеличить до 2000 — 3000 об/мин, такие обороты нужно держать от двух или трёх минут, а затем дайте поработать минуту на холостом ходу.Посмотрите на тахометр, обороты двигателя должны быть примерно 750±50 об/мин.В том случае, если обороты не соответствует необходимому значению, Вам придётся вращать винт, пока значение не встанет в требуемые пределы.
А если же холостой ход отрегулировать не удастся, но вышеперечисленные системы работают без сбоев, то, скорее всего вам понадобится замена карбюратора.
Глушите двигатель, тахометр оставьте подключенным.
После Вам понадобится отключить штекер лямбда-зонда посередине крышки выпускного коллектора. Второй штекер нужно отключить от клапана регулировки всасываемого воздуха. Он находится на правой стороне катушки зажигания почти перед самой стойкой подвески. Справа, около теплозащитного экрана выпускного коллектора, располагается заборная трубка, задача которой измерение содержание СО. Колпачок трубки снимается и подключается прибор для измерения СО, при подключение нужно соблюдать инструкцию. Герметичным должно быть соединение между трубкой и измерительным прибором.
Позже нужно запустить двигатель, и разгоните его до 2000 — 3000 об/мин, а затем вернуть на холостые обороты. Показания прибора должны быть в пределах 1.0±0.5%. Если содержание СО не соответствует положенному значению, Вам придется вращать винт регулировки, вставляющийся в блок заслонок дросселя.
Он, закрывается пломбой, чтобы не допускать самопроизвольно вращения. Есть одна причина, из-за которой нужно снять карбюратор, для того, что бы высверлить пломбу, эта работа проводится в специально предназначенной для этого мастерской. Если работу Вы производите самостоятельно, не сверлите пломбу слишком глубоко. После того, как высверлите пломбу, карбюратор снова устанавливается и стоящий внутри винт вращается обычной отверткой, пока значение СО не установится в нужных пределах, в отверстие нужно вставить новую пломбу.
Карбюратор для этого снимать не нужно.
Автомобили, на которых отсутствует катализатор. На таких автомобилях холостой ход можно регулировать, по такой же схеме, как и на моделях с установленным катализатором, однако, чтобы отрегулировать состав смеси понадобится специальная отвертка, которая должна вставляться в засечки регулировочного винта, для того, чтобы получить максимально лучший результат воспользуйтесь тахометром и прибором измеряющим содержания СО.
Если Вы не имеете прибор, работа может выполняться и без него, если соблюдать последовательность, однако, Вы должны помнить об охране окружающей среды.
Во-первых, нужно отрегулировать холостой ход. Вам придется проделать вышесказанные подготовительные операции и снять показания тахометра. В случае, если обороты вне пределов 750±50 об/мин, придется регулировать.
Порядок выполнения
- Прогрейте, двигатель чтобы рабочая температура держалась все время.

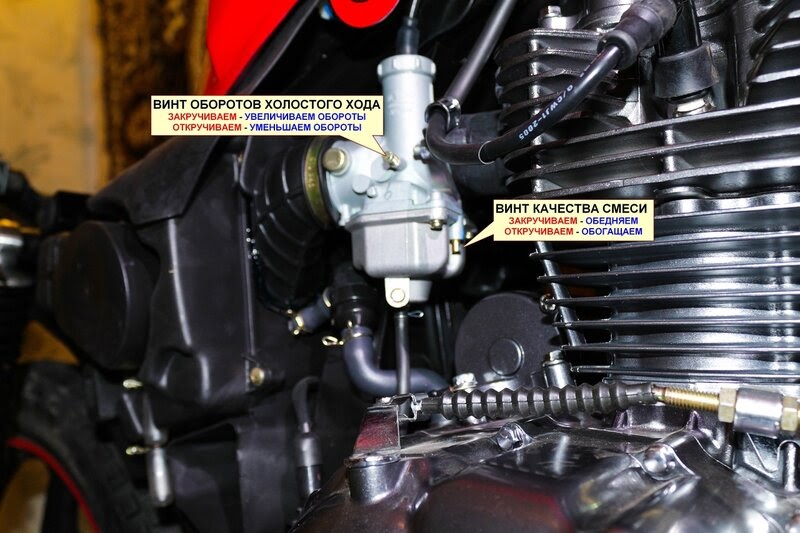

- Для того, что бы отрегулировать поступающую смесь, нужно воспользоваться винтом, которым регулируется холостой ход. Нужно полностью ввернуть винт, при помощи специальной отвертки, сильно затягивать его не нужно, после болт выворачивается на два полных оборота. В итоге, обороты холостого хода увеличатся на 50 об/мин, по сравнению с предыдущим значением.При помощи этой же отвертки поворачивается регулировочный винт, изменяющий состав смеси, после настройки двигатель начнет работать с максимально возможным количеством оборотов. После этого винт нужно ввернуть. Нужно помнить и о количестве СО, соответствие требуемому значению равно 1.5±0.5%.
После этого винт нужно ввернуть. Нужно помнить и о количестве СО, соответствие требуемому значению равно 1.5±0.5%.Тоже самое можно сделать при помощи прибора измеряющего содержания СО
Порядок выполнения
Вам так же предстоит отрегулировать холостой ход, как уже было описано, проверить, чтобы двигатель сохранял рабочую температуру.Прибор для измерения СО вдвигается в выхлопную трубу (минимальная глубина 40 см). Через смотровое окошко нужно проверить уровень топлив, он должен стоять на средней линии.Пользуясь специальной отверткой, регулировочный винт состава смеси поворачивается так, чтобы показания прибора имели значение 1.5±0.5%.
Система многопозиционного впрыска
Регулируется холостой ход и содержания СО обычно автоматически, специальным прибором, однако существует такой вариант, при котором регулировку придется проводить вручную. Лучше всего Вам настроят все в мастерской, однако если внимательно изучить описание, тогда Вы сможете самостоятельно отрегулировать холостой ход.
Перед регулировкой и проверкой необходимо выполнить некоторые условия, все части системы должны находиться в неплохом состояние.
Порядок выполнения
- Машина ставится на ручник, а колеса поворачиваются в среднее положение.
- Аккумулятор должен быть заряжен.
- Система зажигания должна работать безупречно, то есть находиться в отличном состояние.
- Уровень охлаждающей жидкости и масла в двигатели, обязательно должны соответствовать нужным значениям.
- Свою герметичность должна сохранить система всасывающая воздух.
- Требуемые значения должна сохранить компрессия в цилиндрах.
- Должна идеально выполняться работа дроссельной заслонки.
- Все до единого, предохранителя должны работать.
В том случае, если у Вас коробка автомат рычаг ставится в положение нейтралки. Кондиционер нужно отключить.
Проверка холостого хода
При проверке холостого хода действуйте следующим образом:
Двигатель прогревается, пока стрелка термометра не окажется в среднем положении.
Во время регулировки двигателя, должна поддерживаться рабочая температура, количество оборотов должно быть не ниже 1000 об\м. После уже на заглушенном двигателе отключите штекер датчика положения дроссельной заслонки и запускайте двигатель.
Посмотрите на тахометр, двигатель должен работать с частотой 800 об/мин. После обороты двигателя 2-3 раза увеличить до 2000 об/мин и снять показания холостого хода. Число оборотов должно быть около 850±50 об/мин. В большинстве случаев, перед тем, как проверять и регулировать холостой ход нужно выполнить все требования, приведенные системой многопозиционного впрыска.
Воздушный фильтр
Фильтр воздуха имеет бумажную основу, который не в коем случае нельзя чистить. Фильтр нужно заменять через каждые два года, 60000 км. Для того, что бы сменить его, нужно снять защитную крышку, после вытащить старый фильтр и поставить новый.
Спрашивайте в комментариях. Ответим обязательно!
принцип работы и методы устранения неисправностей.
Где находится и как работает РХХХолостой ход – это режим работы двигателя, в котором КПП от него изолирована. При этом дроссельная заслонка находится в закрытом положении. Этот режим предназначен для прогрева мотора до рабочей температуры функционирования всех систем ДВС (двигателя внутреннего сгорания). Когда педаль газа отпущена, обороты мотора поддерживаются регулятором холостого хода (РХХ). Именно это устройство на Ладе Калине обеспечивает подачу в цилиндры минимального количества топливовоздушной смеси.
Где находится и как работает РХХ
Датчик холостого хода Калины выполняет четыре основные функции:
- Поддержание определенного количества оборотов двигателя.
- Обеспечение условий запуска мотора зимой при отрицательных температурах. Это значит, что РХХ может повышать обороты для того, чтобы двигатель быстрее прогревался. По мере достижения рабочей температуры обороты постепенно уменьшаются.
- Поддержание минимальных оборотов мотора при отпущенной педали газа.
- Создание топливовоздушной смеси с нужным процентным содержанием горючего и воздуха. Благодаря этому обеспечиваются оптимальный расход топлива и стабильная работа силовой установки.
Так как РХХ отвечает за подачу воздуха в цилиндры, располагается он на дроссельном узле. Регулятор почти на всех бензиновых атмосферных двигателях находится рядом с датчиком положения дроссельной заслонки, и Калина не исключение.
Принцип работы РХХ
Когда двигатель работает без повышения оборотов, то есть на холостом ходу, в камеры сгорания цилиндров поступает минимальный объем воздуха. Это происходит независимо от того, что дроссельная заслонка находится в закрытом положении. Объем потребляемого воздуха на впуске отслеживается и измеряется ДМРВ (датчиком массового расхода воздуха), который отправляет данные в ЭБУ.
На основе полученной информации блок управления подаёт в цилиндры нужное количество топлива через форсунки.
Одновременно с этим контроллер отслеживает обороты коленвала по датчику его положения (ДПКВ). Согласно полученным данным, игла РХХ открывается или закрывается, контролируя подачу воздуха мимо дроссельной заслонки, которая на этом этапе не участвует в работе мотора.
Если двигатель ещё не вышел на заданную температуру, контроллер с помощью РХХ увеличивает подачу воздуха, повышая обороты коленвала для более быстрого прогрева силового агрегата. Благодаря такому режиму автомобиль может начинать движение практически сразу, без необходимости достижения рабочих температур.
Технически РХХ не является датчиком, он – исполнительный инструмент, поэтому диагностировать его неисправность контроллер не может. Это значит, что значок «Check Engine» при поломке регулятора не загорится на панели приборов. По своим признакам неполадки РХХ схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки). Но в случае с последним обязательно загорится значок, сигнализирующий о неполадках двигателя.
Признаки неисправности РХХ
Среди признаков, которые прямо или косвенно указывают на некорректную работу датчика холостого хода, можно выделить следующие:
- двигатель плохо запускается – без нажатия на педаль газа запустить мотор становится невозможно;
- при переходе на нейтральную передачу наблюдаются «провалы» в оборотах и их нестабильность;
- при переключении передач обороты падают или двигатель вовсе глохнет;
- мотор плохо прогревается при отрицательных температурах, так как повышенные обороты (1500 об/мин) не достигаются;
- после включения энергопотребителей (дальний свет, отопитель, кондиционер) обороты начинают «проседать» или «плавать»;
- двигатель самопроизвольно повышает и понижает обороты.
РХХ нельзя отремонтировать, устройство подлежит замене. Перед тем как поменять регулятор холостого хода, желательно провести промывку дроссельного узла.
Как проверить регулятор
Способов диагностики РХХ достаточно много.
Самые действенные и простые методы проверки регулятора холостого хода Калины:
- Обычное тестирование РХХ на работоспособность. Для этого устройство нужно снять с дроссельного узла и подключить клеммную колодку, если для демонтажа она была отсоединена. После этого нужно запустить двигатель. В момент запуска игла исправного устройства должна выдвинуться. Если подобного не наблюдается – регулятор сломан.
- Проверка подачи на датчик необходимого напряжения. Нужно отсоединить от РХХ клеммную колодку и подключить к выводам вольтметр. После этого один человек включает зажигание, а второй измеряет сопротивление на всех выводах колодки. При отсутствии неисправностей показания вольтметра должны составлять примерно 50 Ом. Напряжение должно быть на уровне 12 В. Если оно существенно меньше, это указывает на неисправность аккумулятора или обрыв электроцепи на одном из участков.
- Измерение сопротивления внутренней и наружной обмоток регулятора. Для этого необходимо воспользоваться мультиметром.
Зная признаки неполадок, можно своевременно диагностировать неисправности РХХ и принять меры по их устранению. Хотя регулятор не подлежит ремонту, стоит попытаться его почистить. В некоторых случаях этого оказывается достаточно.
Очистка РХХ
Работа по устранению неисправностей регулятора холостого хода своими руками заключается в его банальной промывке от нагара. Для этого нужно следовать инструкции:
- отсоединить фишку проводов от датчика;
- выкрутить два крепёжных винта небольшой фигурной отвёрткой и извлечь датчик из посадочного гнезда;
- с помощью WD-40 или очистителя для карбюратора промыть конус иглы.
Этими же средствами можно протереть контакты регулятора и весь дроссельный узел.
Дроссельная заслонка
Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха.
Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.
Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.
Многие автолюбители сталкивались с понятием плавающих оборотов на холостом ходу двигателя. Для Лады Калины, как показывает практика – это частая неисправность, которую можно устранить своими руками, но иногда потребуется задействовать автосервис.
Плавают обороты на холостом ходу
Пообщавшись с владельцами автомобиля, а также с мастерами в автосервисе можно сделать вывод, что плавающие обороты двигателя на автомобиле довольно распространенный эффект.
В результате этого . Большинство автолюбителей заверяют, что эта неисправность появляется еще при гарантийном обслуживании.Связано это может быть со многими факторами.
Рассмотрим, основные причины возникновения плавающих оборотов двигателя:
- Неисправность в топливной системе .
Неисправность элементов топливной системы
- Проблемы в зажигании .
Проблемы с замком зажигания или проводкой
- Ошибки ЭБУ .
Устранение ошибок ЭБУ
- Некачественное топливо .
Некачественный бензин влияет напрямую на работу силового агрегата
Все эти причины служат тому, что появляется такой эффект. Самой распространенной причиной является появление проблем с впрыском.
Методы лечения
Прежде чем перейти к исправлению проблемы, стоит отметить, что плавающее обороты – это только начало, поскольку несвоевременное устранение неисправности может привести к тому, что появится эффект «пуск-заглох».
Итак, рассмотрим последовательность действий для устранения причин возникновения плавающих оборотов двигателя.
Топливная система
Как показывает практика и опыт, плавающие обороты появляются в случае неравномерной подачи горючего в камеры сгорания, или постоянное изменения количества топливной смеси.
Чистка снятой форсунки
В первую очередь, это связано с форсунками, которые могут быть загрязненными. При этом, это может не чувствоваться при движении, а вот на холостых оборотах тахометр сразу это покажет. Поэтому, необходимо демонтировать и проверить форсунки на специальном стенде.
Чистая сеточка бензонасоса
Также, неисправность может быть вызвана поломкой бензинового насоса, который подает топливо не равномерно или засоренность топливного фильтра . При необходимости нужно заменить фильтрующий элемент и проверить топливный насос.
Чистим блок дроссельной заслонки
Изменение количества топливной смеси может быть связано с засоренностью дросселя или износом воздушного фильтра.
Поэтому, фильтрующий элемент меняется, а .
Снятый дроссель до и после чистки
Проблемы с зажиганием
Проблемы с холостым ходом могут возникать вследствие неверной работы системы зажигания. А именно, это может быть связано с замком или проводкой. Так, стоит проверить и при необходимости заменить поврежденные элементы. Лучше всего менять замок зажигания в сборе, а провода, которые идут от него прозвонить на работоспособность.
Ошибки ЭБУ
Нередко, неисправность автомобиля связана с , а также с неисправностью контроллеров на плате. Конечно, еще одной причиной может послужить прошивка, которая вышла со строя. Многие автолюбители меняют операционную систему, но это не всегда помогает.
Снятый с автомобиля ЭБУ
Как показывает практика, неисправность ЭБУ может послужить проблемой для работоспособности многих систем. Поэтому, если не удалось устранить неисправность предыдущими способами, необходимо заменить блок управления. Конечно, может помочь установка операционной системы от Лады Калины Спорт K-Line, но не всегда проблема исчезает полностью.
Некачественное топливо
Во многих случаях, плохое качество заливаемого может послужить поводом засорение системы топливопроводов и впрыска, что в свою очередь дает эффект неравномерной подачи горючего. Для устранения неисправности следует слить старое горючее, прочистить топливную систему и залить новый качественный бензин.
Стоит понимать, что от качества топлива зависит не только работа мотора, но и его долговечность
Плавают обороты на Лада Калина с «Е-газом»
Выводы
Плавающие обороты на холостом ходу двигателя Лады Калины, могут послужить появлению других, более серьезных проблем. Так, при возникновении такого эффекта необходимо найти причину и устранить ее. Если не получается сделать это своими руками, нужно обратиться на автосервис, где быстро найдут и устранят проблему. Неоднократно, из-за постоянного эффекта плавающих оборотов, автовладельцам приходилось меня электронный блок управления.
Многие автолюбители сталкивались с понятием плавающих оборотов на холостом ходу двигателя.
Для Лады Калины, как показывает практика – это частая неисправность, которую можно устранить своими руками, но иногда потребуется задействовать автосервис.
Возможные неисправности
Плавают обороты на холостом ходу
Пообщавшись с владельцами автомобиля, а также с мастерами в автосервисе можно сделать вывод, что плавающие обороты двигателя на автомобиле довольно распространенный эффект. В результате этого автомобиль может начать дёргаться при трогании. Большинство автолюбителей заверяют, что эта неисправность появляется еще при гарантийном обслуживании.
Связано это может быть со многими факторами.
Рассмотрим, основные причины возникновения плавающих оборотов двигателя:
- Неисправность в топливной системе
.
Неисправность элементов топливной системы
- Проблемы в зажигании
.
Проблемы с замком зажигания или проводкой
- Ошибки ЭБУ .
Устранение ошибок ЭБУ
- Некачественное топливо
.
Некачественный бензин влияет напрямую на работу силового агрегата
Все эти причины служат тому, что появляется такой эффект. Самой распространенной причиной является появление проблем с впрыском.
Методы лечения
Прежде чем перейти к исправлению проблемы, стоит отметить, что плавающее обороты – это только начало, поскольку несвоевременное устранение неисправности может привести к тому, что появится эффект «пуск-заглох».
Итак, рассмотрим последовательность действий для устранения причин возникновения плавающих оборотов двигателя.
Топливная система
Как показывает практика и опыт, плавающие обороты появляются в случае неравномерной подачи горючего в камеры сгорания, или п
Чистка снятой форсунки
В первую очередь, это связано с форсунками, которые могут быть загрязненными. При этом, это может не чувствоваться при движении, а вот на холостых оборотах тахометр сразу это покажет. Поэтому, необходимо демонтировать и проверить форсунки на специальном стенде.
Чистая сеточка бензонасоса
Также, неисправность может быть вызвана поломкой бензинового насоса, который подает топливо не равномерно или засоренность топливного фильтра . При необходимости нужно заменить фильтрующий элемент и проверить топливный насос.
Чистим блок дроссельной заслонки
Изменение количества топливной смеси может быть связано с засоренностью дросселя или износом воздушного фильтра. Поэтому, фильтрующий элемент меняется, а дроссельная заслонка подлежит чистке.
Снятый дроссель до и после чистки
Проблемы с зажиганием
Проблемы с холостым ходом могут возникать вследствие неверной работы системы зажигания.
А именно, это может быть связано с замком или проводкой. Так, стоит проверить и при необходимости заменить поврежденные элементы. Лучше всего менять замок зажигания в сборе, а провода, которые идут от него прозвонить на работоспособность.
Ошибки ЭБУ
Нередко, неисправность автомобиля связана с ошибками электронного блока управления, а также с неисправностью контроллеров на плате. Конечно, еще одной причиной может послужить прошивка, которая вышла со строя. Многие автолюбители меняют операционную систему, но это не всегда помогает.
Снятый с автомобиля ЭБУ
Как показывает практика, неисправность ЭБУ может послужить проблемой для работоспособности многих систем. Поэтому, если не удалось устранить неисправность предыдущими способами, необходимо заменить блок управления. Конечно, может помочь установка операционной системы от Лады Калины Спорт K-Line, но не всегда проблема исчезает полностью.
Некачественное топливо
Во многих случаях, плохое качество заливаемого горючего в бак автомобиля может послужить поводом засорение системы топливопроводов и впрыска, что в свою очередь дает эффект неравномерной подачи горючего.
Для устранения неисправности следует слить старое горючее, прочистить топливную систему и залить новый качественный бензин.
Стоит понимать, что от качества топлива зависит не только работа мотора, но и его долговечность
Плавают обороты на Лада Калина с «Е-газом»
Выводы
Плавающие обороты на холостом ходу двигателя Лады Калины, могут послужить появлению других, более серьезных проблем. Так, при возникновении такого эффекта необходимо найти причину и устранить ее. Если не получается сделать это своими руками, нужно обратиться на автосервис, где быстро найдут и устранят проблему. Неоднократно, из-за постоянного эффекта плавающих оборотов, автовладельцам приходилось меня электронный блок управления.
Методика настройки Холостого Хода • CHIPTUNER.RU
Методика настройки Холостого Хода
При построении относительно нестандартных двигателей (то есть там, где оставлено регулирование с помощью РХХ) довольна частая ситуация – полное или частичное отсутствие холостого хода, когда заставить работать его можно только постоянно подгазовывая, то есть выводя из режима ХХ, т.
к система регулирования ХХ напрочь отказывается стабилизироваться. Иногда для получения более менее стабильных оборотов приходится прогревать двигатель почти до рабочей температуры.
Очевидно, что система поддержания ХХ нуждается в основательной настройке. Для начала нужно уяснить, что для поддержания ХХ в системах впрыска, содержащих в своем составе РХХ существуют два механизма регулирования – грубый, с помощью РХХ, и точный, с помощью УОЗ. Обе системы начинают работать только если обороты двигателя опускаются ниже оборотов первого переходного режима и система выставляет признак работы на ХХ. Иногда, заглянув в диагностику, мы видим УОЗ ХХ колеблющийся около нуля, хотя в прошивке – желаемый УОЗ на ХХ градусов 18 – 20. На лицо полное отсутствие четкой взаимосвязи работы между регуляторами, РХХ неправильно подает воздух, а система УОЗ-ом пытается исправить ситуацию.
Что же делать? Браться за инженерный блок J5(J7) Оnline Tuner. Но сначала немного теоретической информации:
П‑Регулирование.
П‑регулятор который управляет углом зажигания и предназначен для точного регулирования, те регулирования при небольших отклонениях оборотов от желаемых. Если разность желаемых оборотов и текущих больше переменной «Зона нечувствительности», происходит изменение угла зажигания на ХХ:
UOZ = UOZXX + KUOZ * EFREQ, где:
UOZXX – УОЗ на ХХ минус Коррекция УОЗ на ХХ;
EFREQ – Текущая ошибка оборотов при регулировании.
MINEFR – Зона нечувствительности.
KUOZ – Коэффициент коррекции УОЗ, принимается равным «Пропорциональному коэффициенту регулятора УОЗ_1 (высокие обороты)», если ошибка положительна (EFREQ > 0) или «Пропорциональному коэффициенту регулятора УОЗ_2 (низкие обороты)», если ошибка отрицательная (EFREQ < 0).
Величина приращения УОЗ (KUOZ * FREQ) ограничивается величинами UDMIN и UDMAX взятыми из соответствующих таблиц «Минимальное и Максимальное смещение УОЗ».
Физически данное регулирование регулирование служит для обеспечения возврата фактических оборотов к желаемым: чем больше отличие оборотов от желаемых оборотов, тем больше изменится УОЗ в сторону для обеспечения возврата к ним, «Пропорциональный коэффициенту регулятора УОЗ 1» увеличивает обороты, если они меньше желаемых, а «Пропорциональный коэффициент регулятора УОЗ 2» снижает их.
ПИ-Регулирование.
Второй «регулятор» отвечает за работу РХХ. Механизм его регулирования немного сложнее П‑регулятора, т.к. у РХХ нет четко заданной уставки для ХХ, РХХ приходится регулировать от того положения в котором он находится в момент наступления ХХ. Поэтому очень важно чтобы когда этот момент наступает, РХХ находился как можно ближе к тому положению в котором будет осуществляться регулирование. Для этого необходимо правильно настроить возврат оборотов их режима ПХХ.
Работа ПИ-регулятора определяется формулой:
SSM = SSM + TMFR * (KFRI * EFREQ + KFR * (EFREQ – EFRET)),
где:
SSM – положение РХХ, шаг.
TMFR – Жесткость регулятора частоты вращения – коэффициент, задающий скорость изменения положения РХХ в зависимости от разницы оборотов от заданных.
KFR – Пропорциональный коэффициент РХХ – как и в случае с УОЗ регулированием, определяет отклонение РХХ в зависимости от разницы оборотов.
Чем больше разница, тем больше будет смещение РХХ от текущего.
KFRI – Интегральный коэффициент РХХ – временной коэффициент, изменяет шаги РХХ, в зависимости от времени непопадания в заданные обороты. Чем дольше по времени обороты не были равны заданным, тем больше будет отклонение РХХ.
EFREQ – Текущая ошибка оборотов при регулировании.
EFRET – Ошибка оборотов на предыдущем цикле регулирования.
Если разница оборотов заданных и текущих превысила «Ограничение оборотов для интегратора», то она принимается равной этой величине.
Физический смысл регулятора сводится к тому, что чем больше отклонились обороты от заданных и чем больше по времени они были отклонены, тем больше будет разница в положении РХХ между текущим и следующим, то есть, в отличие от П‑регулятора УОЗ, регулирование осуществляется ступеньками, РХХ будет приближаться к положению регулирования не мгновенно, а значит возможно перерегулирование – срыв ХХ в синусоидальные колебания оборотов со значительной амплитудой.
Практика.
Очевидно, что мы никак не можем напрямую повлиять на текущее положение УОЗ или РХХ на ХХ. Единственное чем мы можем оперировать, это коэффициентами, причем во время настройки РХХ нужно чтобы нам не мешал УОЗ и наоборот.
Для начала нужно выбрать желаемые обороты ХХ. Рекомендуется выбирать обороты чуть выше гарантированных, для того, что бы избежать проблем при движении на ПХХ и при значительном изменении нагрузки.
Настройка проводится в три этапа:
Этап 1. Предварительная настройка ПИ-регулятора РХХ.
Выставляем смещение РХХ при включении вентилятора в 0 (По окончании настройки его нужно вернуть обратно). Выставляем «Ограничение оборотов для интегратора» примерно на две трети значения разности между желаемыми оборотами ХХ и «вторым переходным режимом».
Пример: ХХ = 1100, обороты второго режима = 1400, тогда «Ограничение оборотов для интегратора» будет (1400 – 1100) * 2/3 = 200.
Это необходимо, чтобы «подхватывалось» регулирование в момент входа в ХХ и при этом не было бы перерегулирования и резкого провала по оборотам. 2/3 – относительный параметр, полученный практически, придерживаться его необязательно, но, в любом случае, делать «Ограничение оборотов для интегратора» больше разницы ХХ и ХХ2 нет смысла.
Далее, открываем «Окно диагностики» в J5OLT, «Прямое управление ИМ» – фиксируем УОЗ, например, на 16 градусах. Далее, устанавливаем интегральный коэффициент в 0 и настраиваем только «Пропорциональный коэффициент». Нужно установить такой пропорциональный коэффициент, чтобы РХХ вставал навстречу изменяющимся оборотам. Это хорошо видно на графиках. Обороты должны перестать быть волнообразными, если они будут рваными, но удерживаться рядом с заданными, переходим к настройке П‑регулятора УОЗ.
Этап 2. Настройка П‑регулятора УОЗ.
После того как мы добились желаемого ХХ, который не плавает волнами, надо настроить точное регулирование УОЗ-ом.
Для этого нужно иметь представление, в каких пределах мы можем с помощью УОЗ влиять на обороты. Открываем «Окно диагностики» в J5OLT, «Прямое управление ИМ» – фиксируем РХХ на среднем положении, в котором он пребывает и начинаем двигать углом, так же через прямое управление. При увеличении угла обороты должны расти, а при уменьшении – падать. Причем, если при увеличении УОЗ, они растут, то при дальнейшем увеличении они начинают опять падать. Увеличиваем, запоминаем угол, при котором обороты еще растут, но скоро будут падать, например, 27 град. (при 30, например уже начинается спад). Дальше снижаем до порога, при котором работа двигателя еще устойчива и обороты реагируют на уменьшение УОЗ и запоминаем его, например это 5 градусов (при 3, уже начинается неустойчивая работа или УОЗ перестает влиять).
Рассчитываем средний угол, который и будет углом зажигания. УОЗХХ = (27 + 5) / 2 = 16.
Рассчитываем максимальную величину смещения: UDMAX = – UDMIN = 27 – 16 = 11
Выставляем в прошивке УОЗ на ХХ 16 градусов, «коррекция УОЗ на ХХ» поднимаем/опускаем так, чтобы оно было равно 0 при рабочих температурах.
Смотрим, какое наполнение мотора на ХХ, и в калибровках Максимального и Минимального смещения УОЗ выше этого наполнения ставим 1 и ‑1 градус соответственно, а ниже и при нем, 11 и ‑11 соответственно, тем самым не давая вывалиться углу за рабочие пределы регулирования.
Зона нечувствительности выставляем 10 оборотов, т.к П‑регулирование это все-таки точная настройка на малых отклонениях.
На этом настройка П‑регулятора закончена и опять переходим к ПИ-регулированию с помощью РХХ, не забыв зафиксировать УОЗ на наших вычисленных 16 градусах.
Внимательно следим за изменением оборотов и на то как УОЗ этому противостоит. Необходимо, используя коэффициенты, добиться чтобы УОЗ двигался «навстречу» скачку оборотов даже несколько больше чем это нужно, как бы упреждая раскачку оборотов, то есть, УОЗ должен резко реагировать на изменение оборотов и не должен быть плавным и волнообразным.
Сначала настраиваем Высокие обороты выставляя в ноль коэфф_2, и меняя коэфф_1 от 0 и вверх.
Затем начинаем повышать коэфф_2 от 0 так же вверх, следя за изменением реагирования УОЗ на изменение оборотов. Если взять большие коэффициенты, то работа мотора будет резкой, жесткой на слух, произойдет перерегулирование и обороты опять начнут плясать. В идеале получаем скачущий УОЗ навстречу изменениям в оборотах.
Этап 3. Окончательная настройка ПИ-регулятора РХХ.
Теперь нам фактически надо повторить первый этап настройки, то есть добиться ровного ХХ, меняя П‑коэффициент регулятора, не трогая И‑коэффициент, который равен 0. Разница в том, что мы теперь делаем это при правильном угле и в будущем нам будет помогать УОЗ регулятор, но для начала нам надо правильно настроить Жесткость регулятора РХХ, чтобы она соответствовала условиям работы. Раньше ее настраивать не имело смысла, рабочее наполнение было бы другим.
Смотрим обороты ХХ/наполнение, открываем «Жесткость регулятора РХХ» и делаем так, чтобы при ХХ и наполнении на ХХ, в таблице стоял коэффициент 1, а при отклонении от режимной точки ХХ, коэффициент увеличивался.
Получится как бы трехмерная чашка, у которой на дне область режимных точек ХХ с коэффициентами 1 и по мере отдаления от ней коэффициент растет. Тем самым обеспечивается быстрое изменение числа шагов РХХ при удалении оборотов от заданных.
Рис.1 Примерный вид настроенной жесткости регулятора ХХ
Далее, окончательно настраиваем П‑коэффициент, к этому времени, обороты уже должны быть достаточно устойчивыми и РХХ будет колебаться несильно, отзываясь на достаточно сильные изменения оборотов. Теперь дошла очередь до И‑коэффициента. Увеличиваем его, плавно с 0, по одному шагу, смотрим что происходит с РХХ и оборотами. Увеличиваем до тех пор, пока РХХ и за ним обороты не начнут скачком, неожиданно изменяться верх/вниз от устойчивого состояния, делаем пару-тройку шагов назад и считаем настройку оконченной.
Как показала практика, численные значения И‑коэффициента колеблется от 1/5 до 1/10 от значения П‑коэффициента.
Напоследок отметим некоторые моменты при калибровки системы по дросселю.
Если вы используете прошивки, не поддерживающие коррекцию расчетного наполнения по положению РХХ, то использовать ПИ-регулятор РХХ в стандартном виде нецелесообразно, так как при изменении положения РХХ фактически будет меняться количество воздуха, поступающее в двигатель, что никак не будет учитываться и приведет к изменению состава смеси на ХХ. В совокупности с включенным лямбда – регулированием это может вызвать раскачку оборотов и выход состава смеси за допустимые пределы.
В таких случаях сам по себе РХХ оставить в системе можно и нужно, но критерии выбора П‑коэффициента будут другими. В таких системах регулирование оборотов ХХ целесообразно возложить почти полностью на регулятор УОЗ, а регулирование количества воздуха через РХХ свести к минимуму. Для того, чтобы при включении нагрузки (например, фары) регулятор УОЗ не входил в насыщение (то есть, УОЗ не упирался в верхний предел), в качестве базового УОЗ на ХХ необходимо выбирать меньшие значения, чем описано выше.
В этом случае, диапазон регулирования вверх будет шире, чем вниз. Из практики можно сказать, что средний УОЗ на ХХ необходимо опустить относительно расчетного на 3..6 гр. Дополнительной мерой борьбы с провалами оборотов при включении мощных электрических нагрузок может служить увеличение значений желаемого УОЗ на ХХ в зоне оборотов ниже желаемых оборотов ХХ на прогретом двигателе.
Рис.2 Примерный вид таблицы желаемого УОЗ на ХХ с коррекцией УОЗ на оборотах ниже ХХ
В этом случае, при резком падении оборотов отклик регулятора УОЗ будет более резким, так как коррекция УОЗ будет состоять из двух частей: прибавка, расчитанная П‑регулятором по степени ошибки оборотов плюс табличная прибавка желаемого УОЗ.
Теперь рассмотрим особенности настройки регулятора РХХ. Как уже писалось выше, нам необходимо минимизировать движение РХХ, чтобы количество воздуха через РХХ оставалось практически неизменным при регулировании. Для этого необходимо исключить И‑составляющую, путем выставления интегрального коэффициента в 0 и минимизировать пропорциональную составляющую так, чтобы РХХ в процессе регулирования РХХ не двигался (или двигался не более, чем на 1 шаг).
Для настройки П‑коэффициента надо временно отключить регулятор УОЗ путем выставления его коэффициентов регулирования в 0 и убрать коррекцию желаемого УОЗ (тоже временно) на оборотах ниже ХХ (см. Рис. 2). Выставьте пропорциональный коэффициент РХХ в минимальное значение (но не в ноль!). Попробуйте включить фары и обогрев стекла, при этом обороты ХХ упадут ниже желаемых (двигатель при этом глохнуть не должен). Увеличивая П‑коэффициент, добейтесь того, чтобы РХХ открылся на 2 – 3 шага, при этом обороты ХХ могут и не подняться до желаемых, но повыситься. Сильнее открывать РХХ за счет пропорционального коэффициента нет необходимости, окончательную стабилизацию оборотов сделает регулятор УОЗ после его включения. Главное, чтобы РХХ компенсировал некоторую часть падения оборотов, чтобы регулятор УОЗ не «задирал» угол в верхний предел. После этого включите регулятор УОЗ и проверьте работу ХХ в том числе и при включении мощных нагрузок. В нормальном режиме регулирования (без включения нагрузок) положение РХХ должно либо оставаться неизменным, либо изменяться не более, чем на 1 шаг.
Вот, собственно и все. Этой методики вполне достаточно для того что бы настроить ХХ практически на любом авто с алгоритмическими системами впрыска, даже неисправном.
Last update 01.04.2004
ВАЗ 2170 | Регулировка оборотов холостого хода и качества смеси
5.7.2. Регулировка оборотов холостого хода и качества смеси
| ОБЩИЕ СВЕДЕНИЯ |
Винты регулировки качества смеси и оборотов холостого хода
| 1 – винт регулировки качества смеси, 2 – винт регулировки оборотов холостого хода |
Для регулировки оборотов холостого хода и качества смеси необходимо иметь тахометр и анализатор состава выхлопных газов.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||
|
Прогреть двигатель до рабочей температуры.
размер r15 и r16, правила выбора летней и зимней резины — Ремонт мото, авто и заказ запчастей
А максимальный размер колесного диска без лифта и переделок составляет 19 дюймов.
И наоборот — для большей плавности хода какие колеса поставить на шевроле ниву более уверенной езды по бездорожью многие предпочитают устанавливать диски R Очевидно, что родная резина является усредненным выбором — при нестандартных условиях эксплуатации авто выезды на серьезное бездорожье, скоростные поездки по трассам и.
Именно поэтому многие автовладельцы ставят вместо стандартных колес новую резину от ведущих мировых производителей. Хорошо, что список вариантов исчисляется десятками и каждый может подобрать лучший для него вариант, ориентируясь на собственные предпочтения и стиль езды.
Какую резину выбрать на Шевроле Ниву Однозначного ответа здесь. Для каждого владельца лучшим вариантом будет тот, который подходит его стилю езды и особенностям эксплуатации автомобиля.
Некоторые предпочитают дорожные модели, кто-то делает выбор в пользу всесезонных вариантов типа КШЗ К Если владелец часто выезжает на бездорожье, то лучше взять АТ-шины. Обычно такой колесный диск является самым бюджетным вариантом.
Размеры шин Chevrolet Niva
Такие диски устанавливаются на заводе при производстве авто. К плюсам можно отнести низкую цену и возможность быстрого восстановления при ремонте.
Делаются при помощи заводского литья. Отличаются небольшим весом и не восприимчивостью к коррозии.
При этом очень сильно подвержены разрушению, при ударе возможна деформация колеса.
Для этого выбирайте высокопрофильную резину с глубоким протектором — грязевую. Обычно этих рекомендаций хватает для выбора шин в соответствии с условиями эксплуатации.
какие колеса поставить на шевроле ниву Вернуться к оглавлению Выбор зимней резины Владельцы считают, что зимняя резина на Ниву Шевроле ни к чему, раз автомобиль — внедорожник.
Причина, по которой автолюбители не хотят ставить зимнюю резину, проста: Даже шины, сделанные в России, и с минимально возможным для Нивы радиусом стоят дорого. Сумма получается немаленькой. Внедорожнику нужна зимняя резина, и на это есть ряд причин: Полноприводная машина тормозит точно так же, как и монопривод, разница лишь в скорости разгона.
Какую резину и диски лучше поставить Niva Chevrolet?
На скользкой дороге машина с полным приводом и увеличенным дорожным просветом гораздо менее устойчива, так как аэродинамические характеристики оставляют желать лучшего.
Внедорожник хорошо себя показывает на бездорожье, а не в гололёд. Для этого существуют цепи противоскольжения. Цепи не предназначены для длительных поездок — они быстро изнашиваются сами и ускоряют износ шин.
Цепи маркируются в соответствии с радиусом дисков. Для Шеви Нивы это 15, 16 или, на нестандартных дисках, 17 дюймов. Это — простой, быстрый и дешевый способ увеличить проходимость машины на дорожной резине. Все это сочетают в себе стальные диски ORW, диски для настоящих внедорожников!
Мы постарались максимально подробно осветить возможные варианты дисков и резины для Нива Шевролет. Возможно ли поставить шины 33 дюйма и какой максимальный размер вы сможете поставить без лифт-комплекта.
Обороты холостого хода, проверка и регулировка
Холостой ход регулируется на заводе и дополнительной регулировки не требуется.
Только если содержание СО после длительной эксплуатации перестает соответствовать нормам, карбюратор следует отрегулировать.
Карбюратор
Перед проверкой и регулировкой следующие детали должны быть в безупречном состоянии:
Порядок выполнения
При установленном сервоуправлении установите передние колеса в среднее положение. Следует взвести ручной тормоз.
Батарея должна быть заряжена.
Уровни двигательного масла и охлаждающей жидкости должны соответствовать требуемым значениям.
Все вакуумные шланги должны быть подключены.
Система всасывания воздуха должна быть герметична.
Цилиндры должны иметь хорошую компрессию.
Система возврата отработавших газов должна работать безупречно.
Дроссельная заслонка должна хорошо открываться и закрываться.
Отключите все потребители электроэнергии, например, фары, вентилятор отопителя, обогреватель заднего стекла и т. д.
Вентилятор охлаждения не должен работать.
Прогрейте двигатель, т. е. стрелка дистанционного термометра должна стоять в среднем положении. Во время регулировки двигатель должен сохранять свою рабочую температуру, т.
е. двигатель в паузах следует запускать, чтобы снова прогреть его. Двигатель должен работать с числом оборотов менее 1000 об/мин.
Подключите тахометр согласно инструкции по эксплуатации.
Запустите двигатель и посмотрите со стороны смотрового окошка карбюратора проверьте, чтобы уровень топлива находился на средней линии.
Разгоните двигатель на две или три минуты до числа оборотов 2000 — 3000 об/мин и затем дайте поработать одну минуту на холостом ходе.
Снимите на тахометре значение холостых оборотов. Двигатель должен работать с числом оборотов 750±50 об/мин.
Если число оборотов холостого хода не соответствует требуемому значению, вращайте винт, пока значение не будет лежать в требуемых пределах. Если значение холостого хода отрегулировать не удается, а все перечисленные выше системы в хорошем состоянии, может потребоваться замена карбюратора.
Заглушите двигатель. Тахометр остается подключен.
Посередине крышки выпускного коллектора отключите штекер лямбда-зонда.
Второй штекер следует отключить от клапана регулировки всасываемого воздуха. Он находится в показанном на иллюстрации положении с правой стороны катушки зажигания перед стойкой подвески (если стоять перед двигательным отсеком).
Справа, рядом с теплозащитным экраном выпускного коллектора, можно увидеть заборную трубку для измерения содержания СО. Снимите колпачок трубки и подключите прибор для измерения СО в соответствии с инструкциями. Соединение между измерительным прибором и трубкой должно быть герметично.
Запустите двигатель, разгоните его до 2000 — 3000 об/мин и затем верните на холостые обороты. Считайте показания прибора. Значение должно лежать в пределах 1.0±0.5%. Если содержание СО не соответствует требуемому значению, следует вращать регулировочный винт, вставленный в блок дроссельных заслонок. Он закрыт пломбой, чтобы не допустить несанкционированного вращения. Так как карбюратор необходимо снимать кроме прочего и для того чтобы высверлить пломбу, эту работу рекомендуется проводить специализированной мастерской.
На иллюстрации показано местонахождение пломбы. Если работа выполняется самостоятельно, нельзя сверлить пломбу слишком глубоко. После высверливания пломбы снова установите карбюратор и вращайте находящийся внутри винт обычной отверткой, пока значение СО не будет лежать в необходимых пределах. После регулировки еще раз проверьте холостой ход и в заключение вставьте в отверстие новую пломбу. Карбюратор для этого снимать не требуется.
Автомобили без катализатора
Холостой ход регулируется, так же как и на моделях с катализатором, однако для регулировки состава смеси необходима специальная отвертка, которая вставляется в засечки регулировочного винта (см. иллюстрацию ниже), тахометр и для достижения лучших результатов прибор для измерения содержания СО. В случае необходимости работы могут выполняться и без последнего прибора, если четко следовать указаниям, однако следует помнить о законах об охране окружающей среды.
Порядок выполнения
Во-первых отрегулируйте холостой ход.
Произведите уже описанные подготовительные операции и снимите показания тахометра. Если холостые обороты лежат вне пределов 750±50 об/мин, холостой ход необходимо отрегулировать. Регулировочный винт холостых оборотов выглядит также, как показано на иллюстрации. Проверьте содержание СО при помощи соответствующего прибора, при необходимости отрегулируйте.
Без измерителя содержания СО
Порядок выполнения
Проверьте, чтобы двигатель имел свою рабочую температуру.
Для регулировки состава смеси имеется винт под винтом регулировки холостого хода. Полностью вверните этот винт с помощью специальной отвертки (не слишком сильно) и выверните на два полных оборота. Холостые обороты должны при этом увеличиться на 50 об/мин, по сравнению с уже имеющимся значением.
С помощью специальной отвертки поверните регулировочный винт состава смеси, чтобы двигатель работал с максимально возможным числом оборотов. После этого вверните винт регулировки холостого хода, пока двигатель не будет работать с соответствующим Спецификациям числом оборотов.
Содержание СО должно более менее соответствовать требуемому значению, т. е. должно лежать в пределах 1.5±0.5%.
С помощью измерителя содержания СО
Порядок выполнения
Отрегулируйте холостой ход, как уже было описано.
Проверьте, чтобы двигатель еще имел свою рабочую температуру.
Подключите измеритель содержания СО. Шланг должен быть вдвинут в выхлопную трубу минимум на 40 см.
Через смотровое окошко карбюратора проверьте, чтобы уровень топлива стоял на средней линии.
С помощью специальной отвертки поверните винт регулировки состава смеси так, чтобы прибор показывал значение 1.5±0.5%.
Повторите описанные регулировки, пока содержание СО и число оборотов не будут соответствовать требуемым значениям.
Система многопозиционного впрыска
Регулировка холостого хода и содержания СО обычно поддерживается автоматически прибором управления, однако возможно, что нужно проводить регулировку, если после длительной эксплуатации холостой ход не соответствует требованиям.
Лучше всего обратиться в мастерскую Nissan, однако если четко следовать следующему описанию, можно отрегулировать холостой ход самостоятельно.
Перед проверкой и регулировкой должны быть выполнены следующие условия, т. е. нижеперечисленные элементы и системы должны быть в безупречном состоянии.
Порядок выполнения
Установите передние колеса в среднее положение, затяните ручной тормоз.
Батарея должна быть хорошо заряжена.
Система зажигания должна находиться в хорошем состоянии и работать безупречно.
Уровень двигательного масла и охлаждающей жидкости должны соответствовать требуемым значениям.
Все вакуумные шланги должны быть подключены.
Система всасывания воздуха должна быть герметична.
Компрессия цилиндров должна соответствовать требуемым значениям.
Дроссельная заслонка должна полностью открываться и закрываться.
Все предохранители должны быть вставлены.
Выключите все потребители электроэнергии, т.
е., например, фары, вентилятор отопителя, обогреватель заднего стекла и т. д.
При измерении содержания СО вставьте измерительную трубку прибора в выхлопную минимум на 40 см.
На автоматической трансмиссии установите рычаг в положение «N».
Отключите кондиционер.
Вентилятор охлаждения работать не должен.
При проверке холостого хода действуйте следующим образом:
Прогрейте двигатель, т. е. стрелка дистанционного термометра должна быть в среднем положении. При регулировке двигатель должен иметь рабочую температуру, т. е. двигатель в паузах снова запускайте и прогревайте. Двигатель должен работать с числом оборотов менее 1000 об/мин.
Заглушите двигатель и подключите тахометр согласно инструкции.
На выключенном двигателе найдите датчик положения дроссельной заслонки (см. иллюстрацию) и отключите штекер. Запустите двигатель.
Разгоните двигатель на 2 или 3 минуты до 2000 — 3000 об/мин и затем оставьте на две минуты работать на холостом ходу.
Снимите показания с тахометра. Двигатель должен работать с числом оборотов 800 об/мин.
Если значение холостого хода не соответствует требуемому, поверните винт (1) (см. иллюстрацию ниже), пока число оборотов не достигнет требуемого значения. При вращении влево число оборотов уменьшается, при вращении вправо увеличивается. Если значение холостых оборотов установить не удается, а все вышеназванные системы и элементы в хорошем состоянии, следует обратиться в мастерскую Nissan.
Вид клапана дополнительного воздуха и сопутствующих компонентов
Заглушите двигатель. Тахометр остается подключен.
Заглушите двигатель, подключите штекер датчика положения дроссельной заслонки и снова запустите двигатель.
Разгоните двигатель 2-3 раза до 2000 об/мин и снимите показания холостого хода а тахометре. Число оборотов должно лежать в пределах 850±50 об/мин. Неудовлетворительный холостой ход может быть обусловлен клапаном дополнительного воздуха, его кабелями или электронным прибором управления.
Измерьте содержание СО в соответствии с указанием к измерительному прибору. Если значение не равно 0.5 %, нужно найти причину этому в мастерской. Точное измерение и регулировка содержания СО сопряжена с некоторыми трудностями и поэтому не описывается.
Система центрального впрыска
Система впрыска регулирует холостой ход автоматически на заданное значение.
Холостой ход регулируется точной регулировкой количества воздуха, который обходит дроссельную заслонку через клапан дополнительного воздуха. Клапан дополнительного воздуха включается и выключается, чтобы точно управлять количеством воздуха. Датчик угла поворота коленвала отслеживает точное число оборотов двигателя и сообщает информацию в прибор управления. На основании полученных данных прибор управления включает или выключает клапан дополнительного воздуха, чтобы поддерживать число оборотов холостого хода на предварительно запрограммированном значении. Другие факторы, как например, прогрев двигателя, движение накатом, расход топлива и нагрузка двигателя (кондиционер, электрическая нагрузка) автоматически оцениваются и компенсируются.
Хотя обычно это не требуется, холостой ход может проверяться и регулироваться. Перед проверкой и регулировкой должны быть выполнены требования, приведенные для системы многопозиционного впрыска. Проверка холостого хода осуществляется так же, как описано выше для карбюратора. Автомобили с ручной и автоматической коробкой передач имеют одинаковое число оборотов холостого хода.
Воздушный фильтр
Воздушный фильтр имеет бумажный элемент, который не подлежит очистке. Фильтрующий элемент должен заменяться каждые два года или через каждые 60000 км. Для снятия элемента удалить крышку и вынуть старый элемент. На рис. выше показано снятие фильтрующего элемента на обоих двигателях. Собравшуюся пыль следует удалить из корпуса фильтра с помощью тряпки. Вставить новый фильтрующий элемент и установить крышку на место.
Источник
Регулировка холостого хода на Ниссан Ноуте, процедура обучения ДЗ
Не раз встречал в инете фотографии панели приборов Ниссан Ноута, где стрелка на тахометре, на холостом ходу, зашкаливает за тысячу, даже где-то читал, что у кого-то и 1.
500 оборотов в минуту хх. На мой взгляд — это преступление! Ведь завышенные обороты двигателя на ХХ приводят к увеличению расхода топлива (расход по паспорту) и к более скорому износу двигателя.
Так же большой вред приносят и обороты, хх двигателя, ниже нормы, из-за чего трогаясь, двигатель не получает достаточной смазки, плюс к этому прибавляется вибрация самого агрегата, которая в дальнейшем приводит к износу подушек крепления двигателя. Вывод один — обороты ХХ всегда должны быть в норме.
Номинальные обороты холостого хода (Nissan Note) должны составлять 700±50 об/м. На тахометре выглядит это так:
(обороты хх измеряются на прогретом двигателе).
Отрегулировать обороты хх можно на специальном стенде(в авто сервисе), подключаясь к электронной системе управления, в Ноуте. За эту процедуру Вам естественно придётся выложить энную сумму.
Но первым делом, нужно попробовать самостоятельно отрегулировать обороты холостого хода – обучением дроссельной заслонки (дз).
Если эта процедура не поможет, тогда уже в сервис, кстати, правильные обороты хх могут сбиться и из-за отсоединения клемм от аккумулятора.
Процедура обучения дроссельной заслонки
на Ниссан Ноуте
Прогрейте двигатель до рабочей температуры, но не до включения вентилятора охлаждения.
Выключите абсолютно все электроприборы!
Если коробка автомат — в положение P, если механика — нейтраль.
Обучение дз без секундомера не возможно! Так как нужно точно выдерживать секунды между действиями.
И так, обучение дз:
Двигатель заведён, прогрет до рабочей температуры, все электроприборы выключены, педали не нажаты, весло в P или в нейтрали.
Глушим двигатель и выключаем зажигание на 10 сек. (все временные отрезки засекайте строго по секундомеру, здесь нужна абсолютная точность)
Включаем зажигание(двигатель не заводить) и ждём ровно три секунды.
Как 3 сек истекли, отжимаете до упора педаль газа и затем отпускаете, и так 5 раз в течении 5-ти сек.
, получается, один отжим педали в секунду.
После пятого отжима педали, как педаль вернулась в своё обычное положение, отсчитываем ровно 7 секунд и утапливаем педаль газа в пол, ждём пока CНЕСK ENGINE не начнёт мигать и загорится постоянно.
Как желтая лампочка (чек энжин) загорелась постоянно, ждёте ещё 3 секунды и убираете ногу с отжатой педали газа. Вот и всё!
Заводим двигатель, смотрим на обороты, они ещё немного поплавают и затем остановятся, делаете перегазовку несколько раз, и глушите движок.
Снова заводим и смотрим, ву а ля — обороты холостого хода в приделах 700 об/м , что и требовалось!
Всем удачи в обучении, с первого раза не у всех получается, так что пробуйте! но если не помогло, тогда в сервис.
Видео
обучения дроссельной заслонки Nissan Note
Рейтинг статьи:
Просмотров: 121945
Carb Краткое руководство | S&S Cycle
Краткое руководство по углеводам | S&S CycleЗагрузить руководство по настройке карбюратора
Посмотрите видео о базовой настройке Super E&G Carb
- Убедитесь, что карбюратор установлен на заводские настройки:
- Винт смеси холостого хода, 11/4 оборота от легкого положения.
- Винт холостого хода, ½ оборота по часовой стрелке от точки зацепления.
- Регулировочный винт акселератора, два оборота против часовой стрелки от седла.
Откройте дроссельную заслонку — двигатель должен споткнуться. Поворачивайте винт против часовой стрелки на ¼ или ½ оборота за раз, пока двигатель не будет плавно и быстро реагировать на поворот дроссельной заслонки.
После смены жиклера всегда отрегулируйте винты смеси холостого хода (№2) и холостого хода (№1).
спектакль.Регулировка холостого хода Volvo Penta: передовые решения для автомобильной промышленности
ОБЩЕЕ
Обычно скорость холостого хода устанавливается на 600 об / мин, см. (Рис. 1). Регулировку следует проводить при прогретом двигателе.
Если судно оборудовано более чем одним постом управления, регулировку можно производить только с главного поста управления.
РЕГУЛИРОВКА
- Убедитесь, что все органы управления находятся в нейтральном / холостом положении
- Поверните ключ зажигания в положение «СТОП» и отпустите его, чтобы он вернулся в положение «0», см. (Рис. 2)
(Рис. 2)- A) Кнопка нейтрали (N)
- Нажмите и удерживайте кнопку нейтрали см. (Рис. 3)
- Удерживая кнопку нейтрали, поверните ключ зажигания в положение » I «(рабочее положение) см. (Рис. 4).После поворота ключа загорится индикатор кнопки диагностики.
- Когда кнопка диагностики погаснет, отпустите кнопку нейтрали.
- Индикаторы нейтральной передачи и кнопки диагностики теперь будут мигать, указывая на то, что скорость холостого хода можно регулировать, см. (Рис. 5)
- Если судно оснащено двумя двигателями: повторите ту же процедуру, чтобы скорость холостого хода двух двигателей можно регулировать одновременно.
- Запустите двигатель и установите желаемую скорость холостого хода с помощью ручного рычага
- После установки скорости холостого хода подтвердите скорость, нажав кнопку нейтрали
- Для завершения регулировки установите ручной рычаг в нейтральное положение / положение холостого хода, см. (Рис. 6)
(Рис. 6)ПРЕДУПРЕЖДЕНИЕ: Марки и отличительные знаки производителей транспортных средств, включенные в этот документ, приведены только для того, чтобы проинформировать читателя о потенциальной пригодности указанных продуктов TEXA для использования в транспортных средствах. вышеперечисленных производителей.Ссылки на марки и модели, содержащиеся в этом документе, следует рассматривать только как приблизительное руководство.
Щелкните изображение ниже, чтобы перейти на веб-сайт:
Правильная установка смеси на холостом ходу
1/13
2/13
3/13
13 апреля
13.
05
13/6
13.07
13.08
13 сентября
13.10
13.
11
12/13
13/13
«Эй, как это может быть сложно? Просто поверните винт и готово, верно?»
О настройке смеси на холостом ходу можно узнать гораздо больше, чем просто повернуть пару винтов и захлопнуть капот.Вы можете быть удивлены, насколько лучше ваш уличный двигатель будет работать с правильно отрегулированной смесью холостого хода. Контур холостого хода является важным компонентом общей работы уличного двигателя, и правильная регулировка смеси холостого хода имеет большое значение для улучшения реакции дроссельной заслонки, расхода топлива и выбросов.
Теперь, когда мы убедили вас в важности настройки смеси холостого хода, найдите время, чтобы прочитать врезку («Circuit City»), чтобы вы лучше понимали, как работает схема холостого хода.Прежде чем мы начнем, лучше всего провести фактическую настройку снаружи, потому что двигатель будет работать на холостом ходу в течение длительного периода времени. Никогда не работайте с работающим двигателем в закрытом гараже, если выхлоп не выведен наружу с помощью выхлопных шлангов. Вам также понадобится пара маленьких прямых отверток; низкооборотный тахометр; и вакуумметр. Убедитесь, что коробка передач находится в положении «Парковка», если она автоматическая, или нейтральная, если она механическая. Заблокируйте одну шину или поставьте стояночный тормоз, чтобы машина не катилась.
Для начала убедитесь, что двигатель прогрет до рабочей температуры и заслонка полностью отключена. Холодному двигателю требуется больше топлива, чем полностью прогретому, даже если воздушная заслонка выключена. Снимите воздухоочиститель и подсоедините тахометр к двигателю. Обычно один вывод подключается к отрицательной стороне катушки, а другой — к подходящему заземлению. Подключите вакуумметр, чтобы он считывал вакуум в коллекторе.
Помните, что работа рядом с двигателем очень опасна и может привести к обгрызанию пальцев, зацеплению шнуров от тахометра или индикатора времени и, как правило, вызвать хаос, если вы не будете осторожны.При настройке работающего двигателя всегда работайте медленно и вдумчиво. Спешка в больницу наложить швы лишает вас удовольствия от работы с автомобилями.
Перед тем, как запустить двигатель, медленно закрутите каждый винт смеси холостого хода, пока он не достигнет нижней точки, и подсчитайте количество оборотов, которое он сделает. Сделайте это для каждого винта смеси холостого хода, а затем верните их в исходное положение. Если все винты холостого хода не отрегулированы одинаково, сделайте это сейчас. Не забывайте всегда регулировать оба винта на одинаковую величину.Это поможет сбалансировать смесь на холостом ходу и позволит двигателю работать максимально плавно. Если карбюратор является новым для двигателя, начните с 1 оборота (против часовой стрелки) от полного.
Теперь запустите двигатель и установите частоту вращения холостого хода около 850 об / мин с помощью винта холостого хода. Если у вашего двигателя большой кулачок и он должен работать на холостом ходу на более высоких оборотах, это нормально. Обратите внимание на показания вакуумметра. Затем поверните один винт смеси холостого хода и отметьте изменение на вакуумметре. Если показание вакуума увеличивается — скажем, с 14 дюймов до 14 дюймов — переместитесь на другую сторону карбюратора и также поверните винт подачи смеси.Снова обратите внимание на показания вакуумметра; если указатель продолжает подниматься, отрегулируйте каждый винт смеси холостого хода другим поворотом. На большинстве карбюраторов поворот винта смеси (по часовой стрелке) обедняет смесь, а против часовой стрелки (наружу) обогащает смесь.
Первоначально, если двигатель спотыкается или вакуум падает при заворачивании смесительного винта, поверните оба винта примерно на один оборот и оцените результаты. Целью регулировки винтов смеси холостого хода является достижение максимально возможного вакуума холостого хода при заданных оборотах холостого хода.Если частота вращения холостого хода увеличивается после регулировки винтов смеси холостого хода (что вполне вероятно), обязательно установите скорость холостого хода обратно на базовую. Это важно, потому что более высокие обороты холостого хода увеличивают показания вакуума. Поддержание стандартных оборотов холостого хода облегчит оценку изменений винтов смеси холостого хода.
Лучший способ точно установить смесь холостого хода — использовать машину для испытания на выбросы для считывания уровней углеводородов (HC) и окиси углерода (CO). По мере того, как вы перемещаете винты смеси холостого хода, вы увидите некоторые очень резкие изменения в показаниях HC и CO.Идеальная настройка смеси холостого хода сводит к минимуму как HC, так и CO. Показания HC выражаются в частях на миллион (ppm), в то время как CO указывается в процентах. Один факт, который обычно упускается из виду, заключается в том, что CO можно приравнять к соотношению воздух / топливо. Например, 0,01 процента CO эквивалентно соотношению воздух / топливо 14,7: 1, а 0,38 процента эквивалентно соотношению воздух / топливо 13: 1.
Большинство карбюраторов с четырьмя цилиндрами используют два винта для установки смеси холостого хода. В некоторых последних карбюраторах Holley и всех Demon используются четыре точки регулировки смеси холостого хода.Процедура смешивания на холостом ходу точно такая же для этих карбюраторов, за исключением того, что теперь вы балансируете четыре точки регулировки вместо двух. Опять же, важным ключом к созданию идеальной смеси холостого хода является точный баланс всех четырех этих регулировок смеси.
Эта процедура также работает для двигателей с неровными распредвалами. Одна из потенциальных ловушек заключается в том, что большие кулачки часто простаивают при уровне вакуума ниже 8 дюймов. Эти двигатели также требуют больших отверстий дроссельной заслонки, чтобы пропускать воздух для двигателя на холостом ходу.Это обнаруживает незанятый слот передачи, который может вызвать проблемы со спотыканием в нерабочем состоянии. Единственный способ обнаружить эту проблему — снять карбюратор и посмотреть, закрывают ли лопасти дроссельной заслонки более 0,040 дюйма щели передачи холостого хода (вы можете использовать щуп для зазора свечи зажигания, чтобы измерить это). Если слишком большая часть паза открыта, лучшим решением будет просверлить отверстие 1/16 дюйма на передней кромке дроссельной заслонки и, при необходимости, увеличить размер с шагом 1/32 дюйма. Это позволит большему количеству воздуха проходить через дроссельные заслонки, что позволит слегка закрыть дроссельную заслонку, так что прорезь для переноса будет едва открыта для дроссельной заслонки.Будьте осторожны, чтобы не просверлить эти отверстия слишком большими, иначе необходимо будет полностью закрыть дроссельные заслонки для обеспечения надлежащей скорости холостого хода. К сожалению, это также может создать плоское пятно в нерабочем состоянии.
Точная настройка карбюратора таким образом улучшит работу с частичным дросселем и устранит раздражающее спотыкание на холостом ходу. Как видите, для правильной настройки смеси на холостом ходу нужно гораздо больше, чем просто повернуть пару винтов. Потратив немного больше времени на правильную настройку смеси холостого хода, вы получите превосходные характеристики при частичном открытии дроссельной заслонки.Такой простой шаг может существенно повлиять на то, насколько весело вы будете за рулем.
Cummins Diesel: регулировка холостого хода
1994-98 Dodge Ram с 12-клапанным дизельным двигателем Cummins Регулировка холостого хода
Правильная скорость холостого хода:
Автоматическая коробка передач — в приводе с переменным током на 750-800 об / мин
Ручная трансмиссия на нейтрали с переменным током на 750-800 об / мин
ПРИМЕЧАНИЕ: Эти скорости могут вызвать остановку при холодном двигателе.В этом случае отрегулируйте холостой ход до 900 об / мин.
Тахометр приборной панели недостаточно точен для правильной настройки. Если вы отрегулировали холостой ход с помощью тахометра и у вас есть какие-либо проблемы, перечисленные ниже, вы можете использовать свой тахометр, чтобы получить приблизительную скорость холостого хода, а затем использовать свое суждение для точной настройки регулировки холостого хода.
Несколько вещей могут произойти, если обороты холостого хода 12-клапанного дизельного двигателя Cummins будут слишком высокими или слишком низкими. Неправильная регулировка холостого хода может вызвать различные опасения клиентов — проблемы с низким и высоким холостым ходом можно и нужно исправить.
ОБ / МИН НИЖЕ СПЕЦИФИКАЦИИ
- Трудный запуск / остановка при работе холодного двигателя.
- Шероховатость двигателя на холостом ходу.
- Снижение вакуума от вакуумного насоса во время холостого хода.
- Усилитель рулевого управления с задержкой на холоде.
- Чрезмерная тряска сиденья и / или вибрация зеркала.
ОБ / МИН ВЫШЕ СПЕЦИФИКАЦИИ
- Чрезмерная ползучесть на светофорах / знаках.
- Автомобиль не снижает скорость при выключенной дроссельной заслонке.
Обычно низкие обороты холостого хода вызваны неправильной регулировкой винта низких оборотов холостого хода на насосе форсунки, но высокие обороты холостого хода могут быть вызваны многими причинами.
Регулировочный винт регулировки скорости расположен на стороне привода насоса-форсунки рядом с задней частью насоса. Вам понадобится гаечный ключ на 10 мм.
Регулировка холостого хода
Ослабьте контргайку 10 мм на регулировочном винте низких оборотов холостого хода на задней стороне насоса-форсунки.
Осторожно нажмите на рычаг назад, чтобы снять давление, и поверните винт холостого хода против часовой стрелки (вверх), чтобы увеличить скорость холостого хода, поверните винт холостого хода по часовой стрелке (вниз), чтобы уменьшить скорость холостого хода.
Проверьте частоту вращения и регулируйте винт холостого хода, пока не будет достигнута правильная скорость холостого хода.
Автомобиль должен быть на передаче (если автомат) с включенным кондиционером. Если двигатель не пытается заглохнуть, значит, все в порядке.
Затяните контргайку 10 мм при правильных оборотах холостого хода.
Следующий список предназначен для диагностики проблем с высоким холостым ходом .
Процедура установки базового холостого хода | Range Rover Classic Техническое обслуживание
Применимо к:
Рендж Ровер Классик | ’87 -’88
Регулярная регулировка холостого хода во время технического обслуживания не требуется и не желательна. Если ваша скорость холостого хода невысока, это часто является результатом другой проблемы. Перепускной воздушный клапан (шаговый двигатель), расположенный в задней части водоотводящей камеры, принимает сигналы от электронного блока управления EFI и автоматически корректирует скорость холостого хода в диапазоне 665-735 об / мин.Использование кондиционера повысит скорость холостого хода немного выше нормального диапазона. Это приемлемо.
Проблемы, такие как помпаж холостого хода, чрезмерно высокий или низкий холостой ход или колебания при выключении холостого хода, обычно могут быть связаны с одним или несколькими из следующих факторов:
- Неправильное положение дроссельной заслонки / рычага дроссельной заслонки
- Неправильная регулировка потенциометра
- Неправильная регулировка троса акселератора
- Неисправен / отсоединен датчик скорости движения
- Время зажигания не соответствует спецификации
- Утечки вакуума
- Неправильное давление топлива
- Потеря уплотнения картера на крышке маслозаливной горловины или масляном щупе
- Неисправен шаговый двигатель или другая неисправность EFI
- Накопление углерода в каналах корпуса дроссельной заслонки
- Базовое состояние двигателя — проблемы с компрессией или утечкой
Используйте Руководство по ремонту, портативный тестер Lucas и другое диагностическое оборудование для магазинов, чтобы выявить и устранить любую из вышеперечисленных проблем.
Если вышеуказанные проверки, ремонт или регулировка не решают проблему, необходимо отрегулировать базовую скорость холостого хода. ВАЖНАЯ ИНФОРМАЦИЯ: Все шаги необходимо выполнять в последовательности, точно указанной ниже. НЕ пытайтесь выполнить эту процедуру, если не были выполнены основные настройки дроссельной заслонки / времени / потенциометра (см. Руководство по ремонту — Раздел 19).
При прогретом двигателе и подключенном точном тахометре:
- Кернер и просверлите (сверло 1/8 дюйма) заглушку с защитой от несанкционированного доступа, расположенную на корпусе дроссельной заслонки.
- Удалите заглушку с помощью винта для листового металла и плоскогубцев.
- Выбросьте пробку и удалите металлическую стружку.
- Включите зажигание — НЕ ЗАПУСКАЙТЕ АВТОМОБИЛЬ.
- Отсоедините штекер шагового двигателя.
- Выключить зажигание.
- Слушайте щелчок главного реле EFI (под правым передним сиденьем).
- Снова подсоедините штекер шагового двигателя.
- Включите зажигание — НЕ ЗАПУСКАЙТЕ АВТОМОБИЛЬ.
- Отсоедините штекер шагового двигателя.
- Заведите автомобиль на нейтрали, не касаясь педали акселератора.
- Отрегулируйте базовую скорость холостого хода с помощью шестигранного ключа 3/16 дюйма на 550–650 об / мин, повернув основной винт холостого хода. При повороте против часовой стрелки скорость увеличивается, и наоборот.
- Снова подсоединить штекер шагового двигателя.
- Выключить зажигание.
- ПОДОЖДИТЕ щелчка главного реле.
- Включите зажигание, запустите двигатель и на короткое время увеличьте обороты до 2000 об / мин.
- Скорость холостого хода должна стабилизироваться на уровне 665-735 об / мин.
- Установить новую заглушку с защитой от несанкционированного доступа.
Полный список технических советов, страница
.
