Что такое автомобильный карбюратор?

Карбюратор – это устройство для приготовления и дозирования топливной смеси (бензин + воздух) на которой работает автомобильный двигатель. Карбюратор наряду с бензонасосом, топливным баком, топливными магистралями и другими элементами входит в систему питания двигателя.

Для чего нужен карбюратор?

Чтобы понять для чего нужен автомобильный карбюратор необходимо знать, что для каждого режима работы двигателя (холостой ход, разгон, средние нагрузки, мощностной и пр.) необходимо приготовить топливную смесь определенного состава. Оптимальный состав 14,5-15 / 1 (15 частей воздуха на одну часть бензина).

Это так называемый стехиометрический состав топливной смеси, при котором происходит наиболее полное ее сгорание с выделением максимума энергии. На мощностных режимах нужна более богатая топливная смесь (например, 1 к 13), на малых нагрузках более бедная (например 17/1). То есть, чем сильнее водитель нажимает на педаль газа, тем больше должна обогащаться топливная смесь, попадающая в двигатель.

Приготовлением топливной смеси определенного состава для каждого режима работы двигателя как раз и занимается карбюратор. Для этого он и нужен. Плюс дозирование, то есть подача требуемого объема. Конструктивно в карбюраторе объединены несколько систем и механизмов, позволяющие проделывать такую работу.

Например, система пуска – приготавливает богатую топливную смесь для запуска двигателя, главные дозирующие системы – подают топливо в двигатель на всех режимах кроме холостого хода и принудительного холостого хода, ускорительный насос – позволяет моментально обогатить смесь и ускорится при резком нажатии на газ, экономайзер – обогащает смесь при повышенных нагрузках на двигатель и т. д.

За счет чего работает карбюратор?

Автомобильный карбюратор работает за счет разрежения возникающего во впускном коллекторе при движении поршней двигателя. Под действием этого разрежения (области низкого давления) топливо буквально «высасывается» из каналов карбюратора. Чем быстрее движутся поршни, тем выше разрежение. Карбюратор может сам регулировать величину разрежения, открывая и закрывая дроссельные и воздушную заслонки.

Как работает карбюратор?

При прокручивании холодного двигателя стартером на режиме пуска во впускном коллекторе создается разрежение за, счет которого из каналов системы пуска вытягивается определенное количество топлива, необходимое для запуска двигателя.

Далее следует режим прогрева при котором работает главная дозирующая система первой камеры карбюратора.

После прогрева, при полностью открытой воздушной заслонке настает черед режима холостого хода (ХХ) при котором топливо подается в двигатель через каналы системы холостого хода.

При нажатии на педаль газа срабатывает ускорительный насос, впрыскивая дополнительную дозу топлива и повышая обороты двигателя.

Начало движения – работает переходная система первой камеры предотвращает провал.

Далее режим средних нагрузок – работает ГДС первой камеры карбюратора.

Мощностной режим – вступает в работу вторая камера карбюратора и ее ГДС.

Что лучше карбюратор или инжектор?

Ни то не другое, так как у каждой системы имеются свои плюсы и недостатки. Карбюратор более прост и дешев в обслуживании, но приготавливаемая им смесь не стабильна и не поддается точной дозировке, зависит от посторонних факторов, что влияет на расход и работу двигателя. Инжектор дозирует топливную смесь точно, что позволяет снизить расход и оптимизировать ее состав на каждом из режимов, но обслуживать систему впрыска дорого и требует определенных навыков и знаний.

Но, будущее за инжектором, так как экологические требования к выхлопу двигателя автомобиля постоянно растут, а по токсичности выхлопа инжектор превосходит карбюратор.

Примечания и дополнения

Во перечень всех систем и механизмов современного карбюратора.

— Пусковое устройство

— Главная дозирующая система первой камеры карбюратора

— Главная дозирующая система второй камеры карбюратора

— Система холостого хода

— Переходная система первой камеры карбюратора

— Переходная система второй камеры карбюратора

— Ускорительный насос

— Экономайзер мощностных режимов

— Эконостат

Подробнее: «Системы и устройства карбюратора Солекс».

Еще статьи по устройству и назначению систем и механизмов автомобиля

— Что такое бензонасос и как он работает?

— Что такое автомобильный трамблер и как он работает?

— Назначение и принцип действия ускорительного насоса карбюратора Солекс 21073

что это такое, как работает, из чего состоит и как устроен, для чего он нужен, описание составляющих (жиклер, диффузор, экономайзер и другие)

Современные модели транспортных средств оснащаются как карбюраторными, так и инжекторными двигателями. В отличие от инжекторов карбюраторы, появившиеся значительно раньше, за годы своего существования претерпели различные изменения и доработки, обретя неоспоримые достоинства. Несмотря на довольно сложную конструкцию карбюраторные моторы являются одними из самых простых в обслуживании.

Разработка и производство

В истории автомобилестроения кабюратор был сконструирован и собран в 1895 году техником-самоучкой немецкого происхождения Вильгельмом Мэйбахом. Карбюраторные двигатели, как и сами карбюраторы, за прошедшие годы не раз изменялись, однако принцип их работы сохранился неизменным. Технология испарения топлива, использовавшаяся в первых версиях карбюраторов для образования топливно-воздушной смеси, в современных моделях была заменена на технологию распыления горючего, что стало основным отличием и преимуществом данного узла автомобиля.

Карбюраторы новой конструкции начали производиться массово в 1925 году всемирно известным концерном Bosch. Надежность и безопасность транспортных средств удалось повысить за счёт внесения в конструкцию карбюраторов изменений, связанных с интеграцией топливного насоса и системы впрыска топлива.

Конструктивные изменения карбюратора позволили приступить к созданию инновационных силовых агрегатов, работающих на дизельном топливе. Спустя десять лет с конвейера завода Mercedes сошёл первый автомобиль, оснащённый дизельным двигателем.

Налаженный выпуск инжекторных двигателей начал требовать повышения мощности бензиновых моторов. Достичь этого удалось за счёт внедрения впускного коллектора, что спровоцировало начало производства в середине 40-х годов двигателей с системой непосредственного впрыска топлива и карбюратором большей мощности.

Концерн Bosch в 1965 году выпустил на автомобильный рынок новую версию карбюратора с системой распределённого впрыска топлива. Конструкция карбюратора была значительно изменена и обзавелась электронасосом, который заменил ТНВД, что в результате позволило снизить стоимость и габариты всего узла.

Первый карбюратор с системой распределённого впрыска топлива был выпущен компанией Bosch

Автоконцерн Mitsubishi Motors в 1994 году внедрил в карбюраторные двигатели систему непосредственного впрыска топлива.

Подобное конструктивное решение имело свои преимущества: экономия топлива вкупе с достижением максимального крутящего момента.

Что такое карбюратор

ДВС автомобиля работает на топливно-воздушной смеси, образование которой осуществляется в карбюраторе — одном из наиболее важных узлов топливной системы транспортного средства. Смесь представляет собой смешение горючего и воздуха в строго определённых пропорциях.

На сегодняшний день карбюраторные двигатели считаются одними из самых распространённых. На заре автомобилестроения использовались барботажные карбюраторные моторы, которые со временем были заменены более производительными и совершенными с технической точки зрения мембранно-игольчатыми и поплавковыми аналогами.

Мембраны карбюратора мембранно-игольчатого типа разделяют камеры и объединятся штоком, один конец которого выполнен в форме иглы. Последняя, двигаясь вверх-вниз во время работы карбюратора, открывает и закрывает клапан, подающий в топливную систему горючее. Узлы такой конструкции считаются самыми простыми и устанавливаются в основном в грузовые автомобили и различную технику.

Принцип работы разных модификаций поплавкового карбюратора одинаков. Конструкция узла автомобиля очень проста: поплавок и поплавковая камера, в которой и формируется топливно-воздушная смесь. Карбюраторы такого типа отличаются неплохой тягой, динамичностью и способны поддерживать бесперебойную работу мотора авто, благодаря чему их чаще всего используют в автомобилестроении.

Схема строения простейшей модели автомобильного карбюратора

Моновпрыск и карбюраторная система: отличия и сравнительный анализ

Моновпрыск — разновидность электронно контролируемой системы впрыска горючего в ДВС. В подобных системах объединены преимущества инжекторов и карбюраторов, поскольку они являются своеобразным промежуточным звеном между ними.

Моновпрыск первоначально использовался в авиастроительстве. Особенности такого узла позволяли поддерживать постоянный приток горючего в двигатель самолётов во время полётов. Моновпрыск, по сути, является модифицированной версией классической карбюраторной системы за одним исключением — управляется она компьютеризированным электронным блоком, контролирующим поступление бензина и работу топливонасоса и форсунок. Преимуществом моновпрыска являются его компактные габариты и сохранение неизменными основных функций карбюратора.

Моновпрыск, в отличие от карбюраторов, обладает более компактными размерами

Система моновпрыска способна поддерживать в двигателе на регулярной основе минимальное давление в 1 бар, которого достаточно для обеспечения бесперебойной работы силового агрегата. Проще говоря транспортные средства, оснащённые подобной системой, во время резкого торможения или обгона работают без перебоев, в то время как электронные системы зачастую не способны поддерживать стабильную работу двигателя внутреннего сгорания в подобных условиях. Отсутствие провалов подачи топлива гарантирует также высокую мощность мотора.

Несмотря на то, что система моновпрыска обладает определёнными преимуществами перед карбюраторами, именно последние на сегодняшний день являются наиболее экономичными механизмами, поскольку во время их работы впрыск топлива происходит по всей камере, благодаря чему используется весь поступающий объем. Именно благодаря этой особенности в холодное время года проще завести автомобиль с карбюраторным двигателем.

Жиклёр карбюратора

Современные карбюраторы состоят из множества деталей, одной из которых являются жиклёры — маленькие детали с отверстиями, расположенными в определённом порядке. Жиклёры делятся на два основных типа: воздушные и топливные. Существуют и другие виды жиклёров — компенсационные, главные, холостого хода и прочие.

Установленная на заводе производительность двигателя достигается за счёт пропускной способности жиклёра. Работоспособность данной детали определяется калибровкой отверстий, в связи с чем жиклёр регулярно очищается от нагара и грязи, причём процедура выполняется очень осторожно и аккуратно, дабы размер отверстий не был изменён.

Жиклёры карбюратора -небольшие перфорированные детали, отвечающие за производительность двигателя

Экономайзеры и их разновидности

С целью экономии горючего карбюраторы оснащаются экономайзерами, классифицирующимися на два основных типа:

ЭПХХ — экономайзер принудительного холостого хода. Более широко известен под названием электромагнитного клапана.
ЭМР — экономайзер мощностных режимов.

Электромагнитный клапан, или ЭПХХ, устанавливается рядом с воздушным фильтром и состоит из жиклёра холостого хода, пластикового привода и соленоида. Предназначается экономайзер для перекрытия подачи топлива в смесительную камеру. Прекращение подачи горючего через каналы холостого хода возможно при соблюдении нескольких условий: коленвал должен вращаться со скоростью боле 2 тысяч оборотов в минуту, педаль газа должна быть свободна. Активацией и дезактивацией ЭПХХ занимается блок управления, к которому подключаются микровыключатель и система зажигания. Экономайзер позволяет снизить потребление двигателем горючего во время движения автомобиля по горной местности. На подобных трассах осуществляется торможение двигателем, во время которого ЭПХХ прекращает подачу топлива по системе холостого хода. Подобное решение повышает управляемость машины и безопасность движения.

Электромагнитный клапа , или ЭПХХ, располагается пд воздушным фильтром карбюратора

Состоящий из клапана и расположенной под пружиной мембраны экономайзер мощностных режимов размещается под ЭПХХ. Он отвечает за обогащение топливной смеси. Принцип его работы заключается в подаче топлива к распылителям смесительной камеры и увеличении крутящего момента мотора. Клапан ЭМР прикрыт шариком, упираемым с одной стороны пружиной. Под воздействием давления, нарастающего при работающем двигателе ниже заслонки дросселя, пружина клапан смещает шарик, который закрывает топливный канал, прекращая тем самым ток горючего. Топливо будет поступать в смесительную камеру только при условии снижения давления и газования педалью акселератора.

Экономайзер мощностных режимов, отвечающий за обогащение топливной смеси

Прокладка карбюратора

Основное назначение прокладок, используемых при установке карбюраторов — уплотнение соединений между впускным коллектором и самим карбюратором. Нередко для обеспечения более надёжного и герметичного соединения используют сразу несколько прокладок: они предотвращают подсос воздуха в двигатель со стороны.

При монтаже карбюраторов используются три основных вида прокладок:

Теплоизоляционная. Предотвращает перегрев карбюратора, позволяя понизить его температуру;
Армированная. Прочность соединений между теплоизоляционной частью карбюратора и его фланцем увеличивается за счёт таких прокладок;
Паронитовая. Высокая температура, излучаемая впускным коллектором, изолируется паронитовой прокладкой.

Самостоятельное изготовление прокладок для карбюратора подразумевает использование паронита либо тонкого металлического листа. Новая прокладка изготавливается аналогично той, которая была установлена на заводе-изготовителе.

Специалисты не советуют устанавливать паронитовые прокладки под карбюраторы, поскольку при попадании на них бензина паронит сильно разбухает и начинает сыпаться, что в итоге может привести к попаданию в карбюратор частиц материала и засорению жиклёров.

Для уплотнения стыков между карбюратором и впускным коллектором используются специальные прокладки

Диффузор

Выполненная в виде суженой горловины металлическая часть карбюратора — диффузор — отвечает за подачу воздуха в двигатель машины для образования топливно-воздушной смеси. Топливо в диффузор поступает из поплавковой камеры карбюратора под воздействием высокого давления. Поток воздуха, проходящий через горловину диффузора, смешивается с горючим и под давлением подаётся во впускной коллектор силового агрегата.

За подачу топливно-воздушной смеси в двигатель автомобиля отвечает диффузор карбюратора

ЭПХХ карбюратора автомобиля

Карбюратор транспортного средства оснащается электронным блоком управления, активирующим ЭМК, который контролирует расход топлива при включении режима принудительного холостого хода. Переключение на данный режим работы осуществляется при торможении двигателем. Давление, нарастающее под дроссельной заслонкой, подаёт по каналам топливо в силовой агрегат.

При спуске машины с возвышенности эффективность режима торможения двигателем снижается в разы. В связи с этим повышается потребление бензина, что провоцирует активацию ЭПХХ, который автоматически прекращает подачу топлива.

Основная функция экономайзера принудительного холостого хода — экономия топлива

ЭПХХ срабатывает при получении от датчика сигнала о закрытой заслонке и увеличении количества оборотов коленчатого вала. В рабочем режиме электромагнитный клапан пребывает до тех пор, пока:

При опущенной заслонке дросселя не понизится скорость движения;
Не будет выжата педаль газа и набрана скорость движения, что приведёт к отключению экономайзера;
Не включится стандартный режим холостого хода и не отключится передача.

Функционирование экономайзера позволяет повысить эффективность режима торможения мотором, обогатить топливную смесь и сэкономить бензин.

Дозирующая система

ГДС карбюратора поддерживает работу ДВС автомобиля во всех режимах за исключением режима с низкой частотой вращения коленвала. Основная задача данной системы — подача порции бензина для образования горючей смеси. По мере открытия заслонки дросселя обогащение топливной смеси происходит очень быстро, поскольку бензин поступает в большем объёме, чем воздух через диффузор. Компенсировать состав смеси горючего можно за счёт предотвращения её обогащения, что делает дозирующая система карбюратора.

Дозаторы

В камеру сгорания мотора бензин подаётся порциями определённого объёма из дозатора карбюратора.

Дозатор определяет количество топлива, необходимое для подачи в двигатель автомобиля

Ускорительный насос

Эта механическая система принудительно подаёт бензин в карбюратор при открытых заслонках дросселя. Работоспособность данного узла карбюратора не зависит от потока воздуха, подаваемого диффузором. Обеднение топливно-воздушной смеси происходит при резком разгоне транспортного средства ввиду поступления недостаточного объёма бензина к цилиндрам ДВС. Встраивание ускорительного насоса компенсирует подобные воздействия. Концентрация воздуха и бензина в топливно-воздушной смеси поддерживается насосом, благодаря чему сокращается время разгона и улучшаются динамические характеристики авто.

Ускорительный насос — система, подающая топливо в карбюраторе

Электромагнитный клапан

Неотъемлемой частью карбюраторов современных автомобилей является экономайзер. Такие устройства классифицируются на два основных типа, одним из которых является ЭПХХ, или электромагнитный клапан. Разработано такое устройство было в 80-х годах прошлого века с целью снижения потребления горючего карбюраторными двигателями, значительно уступавшими в этом аспекте инжекторным аналогам.

Внедрение электронных элементов стало единственным способом понижения расхода бензина. Разработка ЭМК и некоторых других устройств позволила сэкономить горючее и повысить эффективность карбюратора.

Стабильность холостого хода двигателя обеспечивается ЭПХХ, который приводится в действие электрическим током. Осуществляется это посредством перекрытия каналов, по которым поступает бензин, в режимах работы мотора, которые не требуют потребления топлива. В таких режимах функционируют только клапана силового агрегата и жиклёры, в то время как другие узлы и детали бездействуют.

Экономайзер принудительного холостого хода карбюратора управляется при помощи специального электронного блока

Электромагнитный клапан позволяет:

При функционировании силового агрегата в режиме принудительного холостого хода сэкономить топливо;
Поддерживать стабильный холостой ход автомобиля;
Усиление подачи горючего позволяет нормализовать прогрев двигателя авто при запуске;
Снизить износ дроссельной заслонки и других узлов двигателя;
Продлить срок эксплуатации силового агрегата за счёт оптимизации его работы.

Завихритель

Принцип работы карбюратора строится на вихревом смешении воздушного потока и горючего при помощи завихрителя — небольшой выполненной в форме пластинки детали, оснащённой каналами. Завихритель не является частью внутренней конструкции карбюратора, поскольку устанавливается под него.

Создаваемые деталью воздушные завихрения создают мелкие капли горючего, благодаря чему создаётся топливно-воздушная смесь. Специалисты рекомендуют оснащать подобным устройством все карбюраторы, поскольку оно уменьшает расход горючего.

Завихритель смешивает воздушный поток и горючее, создавая топливно-воздушную смесь

Игольчатый клапан

Несмотря на небольшие габариты, игольчатый клапан является одной из основных деталей карбюратора. Работоспособность и исправность клапана влияют на функционирование карбюратора, уровень расхода горючего и качество образуемой топливной смеси.

Конструкция клапана проста и состоит из иглы и цилиндрического корпуса. Данный узел очень хрупкий и деликатный, часто выходит из строя. Все его неполадки разделяют на две группы:

Недостаточная герметизация корпуса;
«Залипание» иглы.

Причиной первой неисправности становится сильный износ седла клапана и иглы, из-за чего количество поступающего в диффузор топлива ничем не ограничивается, что приводит к повышению расхода бензина, не оказывая при этом никакого влияния на работоспособность силового агрегата автомобиля.Полностью противоположная ситуация с «залипанием» иглы, которое сопровождается недостатком горючего для исправного функционирования мотора.

Одна из основных деталей карбюратора, отвечающая за его нормальное функционирование

Обогащённая топливно-воздушная смесь

Состав топливной смеси зависит от концентрации воздуха и бензина, которые поступают к цилиндрам ДВС. Интенсивное поступление воздуха и, соответственно, насыщение им жидкого топлива происходит при повышении скорости транспортного средства. В результате концентрация и пропорции воздуха и топлива в составе топливно-воздушной смеси изменяются, что приводит к формированию бедной или богатой смеси.

Подготовка топливной смеси осуществляется в карбюраторе. Если в смеси концентрация горючего выше, чем концентрация воздуха, то её называют богатой или высококалорийной. Скорость сгорания такой смеси очень низкая, из-за чего определённый её объем догорает в глушителе машины.

Нормальной топливная смесь считается при условии, что она состоит из 14 кг воздуха и 1 кг жидкого горючего. При превышении части воздуха топливную смесь считают бедной, части бензина — богатой.

Карбюратор — неотъемлемая часть топливной системы автомобиля, каждая деталь которого заточена под выполнение конкретных функций. Исправная работа всей конструкции обеспечивает нормальное функционирование двигателя транспортного средства и безопасность движения.

Устройство автомобиля: от карбюратора к инжектору / Полезные статьи / Атлант М

Многие десятилетия под капотами автомобилей с бензиновыми двигателями царил карбюратор — механическое устройство приготовления воздушно-топливной смеси, в котором все управление производилось тросами, тягами, вакуумными мембранами и шлангами, а топливо подавалось механическими насосами. Все это хозяйство приемлемо работало и устраивало всех, за исключением, пожалуй, только конструкторов автомобилей с мощными двигателями, которым для оптимальной подачи горючей смеси приходилось ставить несколько карбюраторов на один такой силовой агрегат.

Время шло. Непрерывно растущие цены на топливо, резкое ухудшение экологии планеты сильно повлияли на потребности людей, заставив их по-иному взглянуть на такие параметры автомобилей, как экономичность и токсичность отработавших газов. Реагируя на это, автопроизводители в срочном порядке приступили к совершенствованию топливных систем, поскольку одной установкой каталитического нейтрализатора в тракт отработавших газов обойтись не удастся.

Дело в том, что механические системы управления не обладают должной точностью управления и быстродействием. Кроме того, любой механике присуща такая беда, как износ, что еще более снижает и точность системы, и ее быстродействие. Именно поэтому внедрения электрических компонентов в карбюратор, а также разработки механических и электромеханических систем впрыска не нашли широкого применения, не дожив до сегодняшних дней, устанавливаясь производителями на некоторых моделях до середины 90-х годов прошлого века. Удовлетворить растущие потребности по экономии топлива и улучшении экологии могла только электроника.

Одним из самых распространенных конструкторских решений по внедрению электроники в топливные системы популярных малолитражек стал так называемый «моновпрыск«, представляющий собой устройство, внешне напоминающее карбюратор, в котором приготовление и дозирование воздушно-топливной смеси выполняется одиночной топливной форсункой (потому и название «моновпрыск»), управляемой электронным блоком. Режимы прогрева, а также холостого хода тоже контролируются электроникой и выполняются совместно с форсункой электрическими исполнительными механизмами.

Относительная простота, достаточные точность и надежность таких систем, а также возможности модернизации позволили «моновпрыскам» занять место под капотами двигателей массовых моделей авто многих марок почти на десять лет. Однако и им было не суждено существовать вечно. Одна форсунка на все цилиндры, проблемы с потерями во впускном коллекторе и неодинаковая длина трактов для каждого из цилиндров не позволяют модернизировать «моновпрыск» до бесконечности. Предел был достигнут к моменту принятия стандарта Euro-3 в 2000 году. Удовлетворить требованиям этого стандарта могли только более продвинутые системы так называемого электронного распределенного впрыска, т.е. имеющие по топливной форсунке, управляемой электронным блоком, на каждый цилиндр.

Системы электронного распределенного впрыска появились не позже «моновпрыска», но изначально были дороже, что сдерживало их безоговорочную победу над более простым, дешевым и менее совершенным «одноточечником». Однако развитие технологий и удешевление производства, огромные возможности по модернизации, которые позволяют вписываться, в том числе, в требования сегодняшнего Euro-4, высокая точность управления и экономичность двигателей, оборудованных системами электронного распределенного впрыска, определили их торжество над предшественниками и массовое применение в настоящее время. А что касается завтрашних дней, то в них будут царствовать системы прямого или, как их еще называют, непосредственного впрыска, о которых мы расскажем отдельно.

Теория работы карбюратора автомобиля [устройство и основные детали]

Карбюраторы смешивают топливо и воздух и управляют количеством топливовоздушной смеси, поступающим в двигатель. Расскажем простыми словами про работу карбюратора машины — устройство и основные детали.

Какие основные детали

Поплавковая камера

Поддерживает постоянным уровень топлива в поплавковой камере карбюратора. Работает следующим образом.

Когда уровень топлива понижается, поплавок опускается, открывает игольчатый клапан и позволяет топливу поступать в поплавковую камеру. Путем поддержания уровня топлива в определенных рамках соотношение воздух/топливо в смеси поддерживается более точно.

Воздушная заслонка

Позволяет заводить холодный двигатель путем обогащения топливовоздушной смеси. Воздушная заслонка перекрывает подачу воздуха в карбюратор и, соответственно, в двигатель поступает больше топлива, при этом обороты холостого хода уменьшаются. Поэтому к системе привода дроссельной заслонки добавляется система увеличения оборотов холостого хода для их повышения при прогреве мотора.

Система холостого хода

Обеспечивает подачу топлива, необходимого для работы двигателя на низких оборотах, когда главная дозирующая система не работает. Регулировочные винты позволяют изменять соотношение воздух/топливо в режиме холостого хода. Многие механики считают, что эта регулировка изменяет состав смеси во всем диапазоне оборотов, но это не так.

Ускорительный насос

Обеспечивает впрыск дополнительного топлива при резком открывании дроссельной заслонки для предотвращения остановки двигателя и перебоев в его работе при разгоне автомобиля. Если посмотреть внутрь горловины карбюратора и быстро передвинуть тяги привода дроссельной заслонки, топливо должно брызнуть из выходных отверстий ускорительного насоса.

Переходная система

Обеспечивает переходный режим между холостым ходом и работой главной дозирующей системы. Многие карбюраторы имеют каналы или отверстия переходной системы рядом с пластинами дроссельных заслонок, которые подают топливо при их открывании во время открывания дроссельных заслонок.

Главная дозирующая система

Дозирует подачу топлива к двигателю при движении автомобиля со средними скоростями. Состоит из главных топливных жиклеров, главного распределителя и диффузора. Главный топливный жиклер расположен в канале между поплавковой камерой карбюратора и главным распылителем. Главный распылитель обычно состоит из трубки с маленькими отверстиями для воздуха.

Воздух здесь смешивается с топливом для образования распыленного топливовоздушного «тумана».

Главный топливный жиклер определяет, сколько топлива будет смешано с заданным количеством воздуха.

Механики используют главные топливные жиклеры различных размеров для калибровки карбюратора в различных режимах работы. Путем использования жиклеров большего размера смесь обогащается. И наоборот, установка жиклеров меньшего размера обедняет смесь.

Что такое экономайзер

Обеспечивает подачу дополнительного топлива, когда машина работает под нагрузкой и при полном открывании дроссельной заслонки. Наиболее распространенными являются экономайзеры диафрагменного типа. Когда вакуум во впускном коллекторе достигает определенного значения, клапан открывается, позволяя дополнительному топливу поступать к двигателю.

Клапаны экономайзера подбираются в соответствии с величиной давления открывания, измеряемой в миллиметрах рт. ст. Двигатели с низким вакуумом должны оснащаться экономайзерами, которые открываются при малых значениях вакуума. Дозирующие стержни движутся внутрь и наружу в калиброванных отверстиях в соответствии с вакуумом впускного коллектора. Когда двигатель находится под нагрузкой, и вакуум снижается, то стержни выдвигаются из главных топливных жиклеров для увеличения подачи топлива.

Байпасные жиклеры выполняют функции, что и дозирующие стержни, за исключением, что имеют свой собственный жиклер или клапан экономайзера.

Карбюратор или инжектор: что лучше

Карбюратор, как главный прибор топливной системы, доминировал в мире моторов почти сто лет. Сегодня он сдал позиции, но справедливо ли это?

Чтобы бензин правильно сгорел в камере сгорания и выполнил свою работу, на входе в цилиндр его надо мелко распылить. Для этого сегодня существует два способа: с использованием эффекта эжекции и под давлением.

ЧИТАЙТЕ ТАКЖЕ: Что лучше: бензин или дизель – какой выбрать двигатель

Карбюратор

Принцип действия эжекционного карбюратора несложный. Даже последние, самые совершенные модели используют засасывание бензина разряжением в диффузоре

Чтобы этот процесс при любых условиях выходил таким, как надо двигателю, в карбюраторе создано несколько дополнительных систем: для холостого хода, для максимальной нагрузки, для ускорения, для переходных режимов. Все они представляют собой элементарные устройства, простые и почти всегда бесхитростные – трубки, каналы, камеры. Их суть – в подаче в диффузор в нужный момент дозированной порции бензина или воздуха.

Форму и расположение каналов в корпусе карбюратора бывает непросто рассчитать, но однажды спроектированные и сделанные, они без проблем работают в течение сотен тысяч километров. Проблемы, которые возникают в карбюраторе со временем, такие же элементарные, как и его конструкция – это засорение каналов и износ немногих механических шарниров – на дроссельной и воздушной заслонках, на ускорительном насосе и в их приводах.

Несколько дополнительных систем, которые есть в автомобильном карбюраторе, обеспечивают приспособление подачи топлива и воздуха к различным режимам работы двигателя

Правда, под конец его столетней карьеры карбюратору немного испортили репутацию многочисленные попытки борьбы за чистоту выхлопа. Этот топливный прибор «обогатился» электрическими клапанами, переключателями, дополнительными каналами и тому подобное. Но нынешние диагностики-карбюраторники научились безболезненно избавляться от лишнего обвеса, обеспечивая адекватную работу карбюратора в его чистом, «механическом» виде.

Преимущества и недостатки карбюратора

Плюсы

Простота конструкции
Надежность из-за малого количества компонентов топливной системы
Возможность самостоятельного обслуживания и настройки

Минусы

Невозможность обеспечить соответствие двигателя экологическим нормам
Необходимость манипулировать «подсосом» при холодном старте (некоторые модели)

Как устроен «инжектор»

Широко распространенная сегодня система впрыска (в народе – инжектор) имитирует работу карбюратора на современном уровне. Если говорить коротко, она все делает более точно. Бензин распыляется собственно инжекторами – форсунками, причем на каждый цилиндр есть своя, персональная.

Инжекторная топливная система состоит из многих компонентов, что и обуславливает ее большую стоимость по сравнению с карбюраторной, которая имеет только две составляющих

Кроме того, в самой простой инжекторной топливной системе есть электрический насос (расположен в баке), фильтр, комплект датчиков и электронный блок управления (ЭБУ). Насос и особенно ЭБУ – дорогие компоненты, так, стоимость одного только блока управления может превышать стоимость целого карбюратора.

ЧИТАЙТЕ ТАКЖЕ: Что делать с форсунками инжектора: чистить или выбросить

Конечно, с технической точки зрения инжекторная система более совершенна, ведь она позволяет точно дозировать топливо в соответствии с нагрузкой, качеством топлива, природными условиями и тому подобное. Теоретически, инжектор может обеспечивать двигателю большую по сравнению с карбюратором эффективность, но топливные карты – программы управления ЭБУ – пишутся с учетом экологических требований. И из-за этого отдача мотора на многих режимах получается искусственно ограниченной. Отсюда и пошел стереотип о том, что карбюраторная машина более «резкая» по сравнению с инжекторным аналогом.

Инжекторная система впрыскивает бензин под самый впускной клапан, что повышает эффективность сгорания топлива

Преимущества и недостатки инжектора

Плюсы

Уверенный старт двигателя при любых условиях
Нет необходимости управлять «подсосом»
Лучшая экономичность

Минусы

Большая вероятность отказа из-за обилия компонентов
Более дорогой ремонт
Потребность в квалифицированном сервисе

Топливная система с впрыском бензина сегодня однозначно победила карбюратор, миллионные тиражи компонентов «инжектора» сделали их повсеместно доступными, относительно дешевыми и несмотря на сложность, надежными. Но если говорить о подержанных автомобилях с большим пробегом, то карбюраторная система с ее двумя составляющими (карбюратор и бензонасос) оказывается гораздо надежнее «инжектора» с его десятком компонентов, каждый из которых изнашивается и может отказать в пути.

Устройство, принцип работы и основные разновидности карбюратора

На сегодняшний день большое количество автомобилей функционирует благодаря смеси бензина и воздуха. Подобные моторы общепринято называть ДВС, и именно в строении бензинового мотора есть такое спецоборудование, как карбюратор. В данной статье мы рассмотрим основные принципы работы и подробно проанализируем его конструкцию.

Что такое карбюратор, назначение

Карбюратор – это один из сложнейших частей топливной концепции любого бензинового аппарата. Его предназначение заключается в изготовлении топливно-воздушной смеси (ТВС) способом насыщения бензина кислородом в необходимых количествах с последующей подачей уже готовой массы в цилиндры. Перемешивание всех компонентов осуществляется в нужной консистенции, соответствующей режимам работы двигателя.

Процедура подачи горючего совершается исключительно благодаря карбюратору, в котором есть такой механизм, как диффузор. Он рассчитан для сужения воздушного горла механизма. Иными словами, в период прохождения атмосферы через данное сужение, наступает спад давления. Затем в ход идет небольшой проем, для подачи топлива. Под большим давлением горючее выжимается из камеры в горловину карбюратора, откуда смесь направляется в выходной канал и затем поступает в цилиндры мотора.

Виды карбюраторов

Процесс улучшения карбюратора повлек за собой создание огромного количества видов этого устройства различными изготовителями.

По времени открытия заслонок смесительных камер карбюратор делится:

с поочередным открытием клапанных заслонок второстепенных камер;
с синхронным открытием клапанных заслонок.

На сегодняшний день виды карбюраторов можно поделить на три основные группы:

Поплавковый – это самый оптимальный и распространенный вид карбюраторов. На фоне других он выделяется особой надежностью, незамысловатой настройкой. Состоит он из поплавковой и смесительной камер.
Мембранно-игольчатый – вмещает несколько, разделенных перегородками, камер. В последних находится поршень с иглой, которая заслоняет и открывает топливный канал, влияя этим на клапан. Основным преимуществом подобного вида считается простота.
Барботажный – такого рода карбюратор предполагает собой обогреваемый внешне стальной цилиндр. Коксовое топливо поступает в сосуд, под названием барботер (находящийся в нижней части агрегата) и протекает через слой разогретого материала. Вследствие соприкосновения коксового газа с сырьем происходит самоиспарение углеводородов, после чего газ насыщается их парами. Часть сырья, которое не подверглось испарению, время от времени устраняют из механизма.

По количеству смесительных камер делятся на: однокамерные, двухкамерные и четырехкамерные.

Внутреннее устройство

Несмотря на то что инжектор считается более подходящим и совершенным, на дорогах все еще остается огромное число машин, мотор которых снабжен карбюратором.

Как говорилось ранее, практически в каждой машине стоит карбюратор поплавкового типа. Простой агрегат состоит из двух главных камер: смесительной и поплавковой. Роль поплавковой заключается в дозировке и сохранности горючего; поддерживается неизменная подача топлива при различных условиях эксплуатации двигателя.

Внутри узла есть углубление со встроенным поплавком, связанным с клапаном игольчатого вида, который расположен в канале бензонасоса. В момент расхода поплавок опускается, в следствие канал открывается, и топливо закачивается в углубление.

Вторая камера гарантирует перемешивание горючего. Для такого действия существует диффузор – специально суженый участок; он помогает придать ускорение проходящему потоку воздуха.

Чтобы иметь полное представление о том, как выглядит внутреннее устройство агрегата, рекомендуем просмотреть видеоролик:

Принцип работы

Простой карбюратор не способен обеспечить мотор подходящей, согласно составу, смесью на всех этапах работы. Автолюбитель кроме количества ТВС, обязан распоряжаться ее качеством благодаря рукояти «подсоса», связанной с атмосферной заслонкой.

При вытягивании ручки, створка закрывается и в смесительную камеру воздух поступает в меньшем количестве, а разрежение заполняется топливом наиболее усилено. Этот факт немаловажен, особенно при запуске двигателя в холоде, когда необходима богатая смесь, которая может загореться при отрицательных температурах.

Создание сбалансированной топливной смеси в камере механизма совершается не полностью. Часть горючего не может улетучиться и смешаться с атмосферой. Капли горючего, которые не успели испариться, перемещаются и оседают на стенах камеры и выпускных патрубков.

Горючее, которое оседает на стенах, формирует некую пленку, которая перемещается с небольшой скоростью. Для того чтобы улетучить пленку бензина, впускные патрубки при функционировании мотора подвергается подогреву. Большее распространение имеет жидкостный подогрев либо нагрев газами. Можно смело заявить, что генерация горючей смеси завершается в конце впускного трубопровода мотора.

Плюсы минусы карбюратора

Основным плюсом принято считать доступную цену ремонта. Следующий положительный момент заключается в том, что карбюратор не боится загрязнений и попадания воды.

Однако не все так гладко, ведь данный механизм нужно достаточно часто очищать и подстраивать. В холодное время года в корпусе аппарата может скапливаться и замерзать конденсат. В жару механизм может легко перегреться, что приведет к интенсивному испарению топлива и падению мощности ДВС. Заключительным доводом против карбюратора считается высокая токсичность выхлопа, что и повергло к отказу его применения в нынешних автомобилях.

Возможные проблемы карбюратора

Сейчас мы перечислим возможные проблемы при работе с карбюратором, чтобы вы могли обойти их стороной:

В случае если мотор не запускается либо глохнет после пуска, это явный признак отсутствия топлива в поплавковой камере или нарушение состава горючей смеси;
Если мотор на холостом ходу функционирует нестабильно или постоянно глохнет, то возможны:

загрязнение каналов либо жиклеров холостого хода;
проблемы в работе электромагнитного клапана;
поломки в функционировании элементов ЭПХХ и БУ;
сбой и деформация резинного уплотнительного кольца.

В связи с концепцией первой камеры, при отсутствии должных оборотов не исключается возможность полной остановки пуска машины. Чтобы устранить эту неполадку нужно как следует промыть или продуть каналы, а также заменить поврежденные детали.

Принцип функционирования карбюратора – это самое первое, что вы должны понимать. Карбюратор – это одна из самых важных механизмов каждого мотора, без которого ни один автомобиль не будет работать как механические часы. И, если вы научитесь самостоятельного его чистить и подстраивать, то вам не придется долго искать хорошего мастера для воплощения индивидуальных желаемых настроек мощности и расхода своего ТС.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Карбюратор или инжектор в автомобиле: что надежнее

Карбюратор

Эжекцию использует карбюратор, и это более естественный вариант – бензин засасывается в диффузор (и далее во впускной коллектор) потоком воздуха, который, как насос, качают в цилиндры поршни двигателя.

Принцип действия эжекционного карбюратора несложный. Даже последние, самые совершенные модели используют засасывание бензина разряжением в диффузоре.

Преимущества и недостатки карбюратора

Плюсы:

Простота конструкции
Надежность из-за малого количества компонентов топливной системы
Возможность самостоятельного обслуживания и настройки

Минусы:

Невозможность обеспечить соответствие двигателя экологическим нормам
Необходимость манипулировать «подсосом» при холодном старте (некоторые модели)

Как устроен «инжектор»

Широко распространенная сегодня система впрыска (в народе – инжектор) имитирует работу карбюратора на современном уровне.

Если говорить коротко, она все делает более точно. Бензин распыляется собственно инжекторами – форсунками, причем на каждый цилиндр есть своя, персональная.

Инжекторная топливная система состоит из многих компонентов, что и обуславливает ее большую стоимость по сравнению с карбюраторной, которая имеет только две составляющих.

Преимущества и недостатки инжектора

Преимущества и недостатки карбюратора

Плюсы:

Уверенный старт двигателя при любых условиях
Нет необходимости управлять «подсосом»
Лучшая экономичность

Минусы:

Большая вероятность отказа из-за обилия компонентов
Более дорогой ремонт
Потребность в квалифицированном сервисе

Итог

Но если говорить о подержанных автомобилях с большим пробегом, то карбюраторная система с ее двумя составляющими (карбюратор и бензонасос) оказывается гораздо надежнее «инжектора» с его десятком компонентов, каждый из которых изнашивается и может отказать в пути.

Источник

Что такое карбюратор? »Блог« Ноу-хау NAPA »

Если ваш автомобиль был построен до конца 1980-х годов, скорее всего, в двигателе используется карбюратор для подачи воздуха и топлива в двигатель. Карбюраторы (или карбюраторы) представляют собой сложные компоненты, которые выполняют несколько ключевых функций, когда речь идет о характеристиках двигателя: поток воздуха / топлива (дроссельная заслонка), смесь воздух / топливо (распыление), хранение топлива (топливные баки), качество холостого хода и для автомобилей с В автоматических трансмиссиях карбюратор может даже управлять точками переключения через рычажный механизм.

Расход воздуха / топлива — Воздух поступает в карбюратор через воздушный рог в верхней части карбюратора. Есть две основные системы — первичная и вторичная (для 4-цилиндровых карбюраторов). Воздух втягивается в двигатель через разрежение во впускном коллекторе. Когда воздух проходит через трубку Вентури (цилиндр) карбюратора, из-за падения давления создается вакуум, поскольку скорость воздушного потока увеличивается по сравнению с конструкцией трубки Вентури. Он протягивает топливо через главные жиклеры системы дозирования карбюратора, а затем распыляется из форсунки Вентури внутри главного цилиндра карбюратора.Каждый ствол карбюратора имеет отдельную систему. Лопатки дроссельной заслонки управляются непосредственно водителем через педаль газа.

Соотношение смеси AF — также называемое соотношением AF (AFR), это баланс воздуха и топлива в двигателе. Выраженное в виде отношения, например, 12 фунтов воздуха в сочетании с 1 фунтом топлива составляют 12: 1. Независимо от конструкции или характеристик двигателя, передаточные числа остаются неизменными.

Характеристики AFR

5: 1 — Предел насыщенного горения.Двигатель будет работать с перебоями и неустойчиво.

6-9: 1 — Чрезвычайно богатый. Низкая производительность с черным выхлопом, от которого могут гореть нос и глаза.

10-11: 1 — Очень богатый. Здесь могут работать форсированные двигатели для контроля детонации.

12-13: 1 — Богатый. Лучший диапазон мощности для безнаддувных двигателей.

14-15: 1 — Химически идеален. 14,6: 1 — идеальный AFR, не оставляющий несгоревшего топлива или кислорода.

16-17: 1 — Lean. Лучшее для экономии топлива. Приемлемо для круиза с частичным дросселем.

18-19: 1 — Очень худой. Это предел допустимого вождения.

20-25: 1 — Предел сжигания обедненной смеси. Хотя это зависит от двигателя, на этом этапе вы рискуете взорваться, появиться горячие точки и сгореть поршни.

AFR управляется тремя системами: холостым, первичным и вторичным. Это функция того, сколько топлива подается в двигатель в зависимости от расхода воздуха.

На передней стороне карбюратора находятся винты первичной смеси холостого хода, а также некоторые вакуумные порты.

Хранение топлива — Для запуска и всплесков мощности карбюратор должен хранить небольшое количество топлива внутри себя. В отличие от системы впрыска топлива, где топливо находится под высоким давлением (40-65 фунтов на квадратный дюйм), карбюраторные системы обычно настроены на повышение давления топлива всего до 6-7 фунтов на квадратный дюйм. Поскольку топливо доставляется под вакуумом, а не под давлением (как EFI), наличие небольшого количества топлива на борту очень важно. Большинство карбюраторов всегда вмещают пару унций топлива. Уровень топлива внутри чаш регулируется иглой и седлом.Когда уровень топлива опускается ниже установленного, вес топливного поплавка открывает иглу, топливо поступает через отверстие в седле, пока поплавок не поднимется, закрывая иглу. Когда дроссельная заслонка резко открывается для прохождения, слияния или просто для работы, необходимое дополнительное топливо механически перекачивается через карбюратор через систему пружины и плунжера непосредственно от топливных баков к трубке Вентури.

Качество холостого хода — Функция системы дозирования холостого хода, а также заслонки дроссельной заслонки, качество холостого хода двигателя важно по нескольким причинам.Неровный холостой ход означает неаккуратную работу при остановке и трогании, больший износ и загрязнение свечей зажигания, а также затруднения при запуске, особенно при холодном двигателе. На холостом ходу система дозирования подает все топливо, две другие системы не задействованы. В режиме холостого хода, когда открываются дроссельные заслонки, система холостого хода работает в тандеме с основной системой дозирования. При открытии дроссельной заслонки роль системы холостого хода уменьшается. На холостом ходу разрежение протягивает топливо через систему дозирования, включая отверстия под винт холостого хода, которые позволяют регулировать топливную смесь холостого хода.

В карбюраторах с 4 цилиндрами первичная система используется до тех пор, пока дроссельная заслонка не откроется примерно на 65%, после чего начнут открываться вторичные стволы. Обе системы достигают широко открытой дроссельной заслонки (WOT) в одной и той же точке, но карбюраторы с разнесенными размерами отверстий, такие как GM Quadrajet, имеют эффект, называемый «врезанием», когда вторичные звенья намного больше, чем первичные стволы, что есть точка, в которой потоки воздуха и топлива совершают внезапный скачок. Стволы одинакового размера устраняют эту проблему.

В этом карбюраторе Edelbrock используются более крупные вторичные (вверху) и меньшие первичные звенья (внизу) для лучшей экономии топлива на низких оборотах.

В большинстве случаев штатного карбюратора достаточно для стандартного двигателя, но запасной карбюратор может помочь разбудить штатный двигатель и обычно требуется для приложений с высокими эксплуатационными характеристиками. Ключом к выбору нового карбюратора является соответствие размера двигателя размеру карбюратора. Вопреки распространенному мнению, большинство маленьких двигателей V8 могут использовать воздушный поток только 600-650 кубических футов в минуту без серьезных изменений производительности. Несмотря на то, что многие малоблочные двигатели Chevy поставлялись с карбюраторами Quadrajet 750 или 850, переход на квадратное отверстие (равные стволы) равного размера может привести к заболачиванию и снижению топливной экономичности. Для уличных двигателей карбюратор подходящего размера обычно немного меньше.

Стандартный четырехцилиндровый карбюратор слева от Mercury 390 1965 года выпуска. Он работает, но несколько пластиковых рычагов сломаны, и заменить его легче, чем искать детали, которые трудно найти.

В конце концов, все карбюраторы нуждаются в ремонте.Поскольку они подвергаются воздействию воздуха и топлива, внутри них накапливаются грязь и лак. Загрязнение дозирующих систем резко снижает производительность карбюратора. Поддержание чистоты воздушного и топливного фильтров продлит срок службы карбюратора (и двигателя). Вы можете продлить срок службы старого карбюратора с помощью топливной обработки, которая очищает лак изнутри. Независимо от технического обслуживания, в конечном итоге потребуется перестройка.

Старый автомобиль был откручен и отсоединен от впускного коллектора.Убедитесь, что все застежки и детали сохранены, они будут использоваться повторно.

В некоторых случаях восстановление карбюратора невозможно или экономически нецелесообразно. Сломанные детали, трудно найти прокладки и сложные процессы превращают восстановление в азартную игру, особенно для менее распространенных автомобилей. Замена — лучший вариант здесь. Недавно мы прошли через этот процесс с Mercury Parklane 1965 года выпуска с двигателем Ford FE 390. Первоначальный карбюратор нуждался в ремонте, но было несколько сломанных частей, которые очень трудно найти.Мы также хотели разбудить сонный 390. Карбюратор серии Edelbrock 600 CFM Thunder был выбран и заказан в местном магазине автозапчастей NAPA.

Каждый раз, когда карбюратор снимается, необходимо заменить прокладку. Если вы этого не сделаете, произойдет утечка воздуха.

Установка нового карбюратора требует небольшой настройки, но карбюраторы Edelbrock очень близки к тому, чтобы быть идеальными «из коробки», что является одним из преимуществ этого пути. Конструкция очень похожа на оригинальный карбюратор, заменяется болтовым соединением, адаптеры не требуются (для некоторых приложений требуются адаптеры, проверьте это дважды в местном магазине).

После ввинчивания необходимых вакуумных фитингов карбюратор монтировался. В этом случае нам потребовалось переделать топливопровод. Мы просто отрезали и расширили конец, чтобы на него поместился кусок топливного шланга 5/16 ″.

После установки нового карбюратора 390 запускался намного легче, с плавным холостым ходом и лучшими характеристиками на холостом ходу. За меньшие деньги, чем ремонт старого карбюратора, у нас есть новый карбюратор, который работает лучше, чем оригинал, и его легче настраивать.

После того, как карбюратор на двигателе и двигатель заработал, мы отрегулировали винты смеси холостого хода.Каждый винт управляет каждым углом карбюратора. Вносите только небольшие изменения.

Мы завершили новый карбюратор классным воздушным фильтром с открытым элементом Edelbrock Racing.

Разгон намного четче, чем до свапа.

Ознакомьтесь со всеми деталями топливной и выхлопной систем , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о карбюраторах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Понимание важности карбюратора в автомобиле | Autobahn Automotive

Карбюратор в вашем автомобиле выполняет несколько функций. Небольшое понимание того, как он работает и что он делает, поможет вам выяснить, когда с ним может возникнуть проблема, чтобы вы могли как можно скорее доставить его для обслуживания.

ЧЕМ ДЕЛАЕТ КАРБЮРАТОР?

Ваш карбюратор отвечает за смешивание топлива и воздуха . Необходимо постоянно поддерживать определенное соотношение компонентов смеси, и несколько компонентов, которые работают в тандеме с карбюратором, помогают достичь этого баланса.

Задача карбюратора — регулировать количество смешиваемого топлива и воздуха, чтобы вы получили надлежащую горючую смесь . Карбюратор также должен управлять частотой вращения двигателя . Дроссельная заслонка регулирует скорость, контролируя, сколько воздуха и топливной смеси может попасть в ваш двигатель. Чем дальше открывается клапан и , тем больше этой смеси попадает в двигатель и тем быстрее он может работать.Когда вы работаете на холостом ходу вашего автомобиля на более низких скоростях, дроссельная заслонка должна оставаться открытой только немного, чтобы через клапан не было много втягивания.

Сегодня в современных автомобилях используется 3 типов карбюраторов. Они включают в себя карбюратор с 1 цилиндром , карбюратор с 2 цилиндрами и карбюратор с 4 цилиндрами . Тип двигателя вашего автомобиля обычно определяет тип используемого карбюратора. Для высокопроизводительного двигателя иногда требуется несколько карбюраторов для подачи нужного количества топлива.

КАК РАБОТАЕТ КАРБЮРАТОР?

В начале воздух проходит внутрь верхней части карбюратора через впускное отверстие. По этому маршруту воздух проходит через фильтр , чтобы удалить из него любой мусор. После запуска двигателя дроссельная заслонка устанавливается так, что почти полностью перекрывает верхнюю часть трубы . Это уменьшает количество поступающего воздуха, что увеличивает содержание топлива смеси, которая поступает в ваши цилиндры .Внутри центра этой трубки воздух проходит через узкий резервуар , что помогает ускорить этот процесс и заставить давление упасть. Когда давление воздуха падает, он создает всасывание на вашей топливной трубе и всасывает топливо.

В вашем дросселе есть клапан, который поворачивается, чтобы открыть или закрыть эту трубу. Когда дроссельная заслонка открывается, в ваши цилиндры поступает больше воздуха и топлива, что дает больше мощности для вашего двигателя и заставляет автомобиль двигаться быстрее.Эта комбинация воздуха и топлива попадает в ваши цилиндры. Топливо подается из отдельного бака, и когда этот уровень топлива падает, в баке содержится поплавок , который открывает клапан наверху. Когда этот последний клапан открывается, он позволяет большему количеству топлива течь в камеру, которая пополняет топливный бак . Все это работает вместе, чтобы ваша машина двигалась.

ЧТО ЕСЛИ У МЕНЯ ПРОБЛЕМА С КАРБЮРАТОРОМ?

Если вы заметили проблему в функциональности вашего автомобиля, в частности, при ускорении, замедлении, расходе топлива или неисправной работе двигателя, важно, чтобы вы принесли свой автомобиль для осмотра нашим обученным персоналом.Небольшие проблемы в карбюраторе могут привести к гораздо более серьезным, опасным и дорогостоящим осложнениям, если вы не устраните их. Помните, что ключевым компонентом вождения вашего автомобиля является горение. Если есть проблема со смесью топлива и воздуха, это приведет к проблеме сгорания. Вы, конечно же, не хотите оставлять этот риск, готовый нанести удар в любой момент.

ПОЗВОНИТЕ AUTOBAHN

Если вы заметили потенциальные проблемы с карбюратором, не сомневайтесь.Что наиболее важно помнить, так это то, что чем раньше вы привезете свой автомобиль для осмотра, тем скорее проблема будет обнаружена. Чем раньше проблема будет обнаружена, тем проще и дешевле будет для вас ремонт.

Технические специалисты Autobahn Automotive проходят специальную подготовку для работы с этими проблемами. У нас работает разносторонняя команда экспертов, каждый из которых обладает уникальным опытом и годами налаживания успешных отношений с нашими клиентами.

Если у вас есть проблема с карбюратором, которую вы хотите решить, или вы просто хотите, чтобы ваш автомобиль был доставлен на регулярное техническое обслуживание, позвоните нам. В Autobahn Automotive мы можем предоставить первоклассный сервис жителям Сан-Антонио и Лонгхорн, Техас .

Карбюратор — Энциклопедия Нового Света

Bendix-Technico (Stromberg) 1-цилиндровый карбюратор с нисходящим потоком, модель BXUV-3, с номенклатурой.

Карбюратор (североамериканское написание) или карбюратор (написание Содружества) — это устройство, которое смешивает воздух и топливо (обычно бензин) для двигателя внутреннего сгорания. Карбюратор должен обеспечивать надлежащую топливно-воздушную смесь для широкого диапазона условий работы двигателя, температур, атмосферного давления и центробежных сил, сохраняя при этом низкий уровень выбросов выхлопных газов.Для правильной работы во всех этих условиях большинство карбюраторов содержат сложный набор механизмов для поддержки нескольких различных режимов работы, называемых схемами и .

Карбюратор в просторечии называется carb (в Северной Америке и Соединенном Королевстве) или carby (в основном в Австралии).

Этимология

Слово карбюратор происходит от французского carbure , что означает «карбид». ^[1] «К карбюратору» означает соединение с углем.В топливной химии этот термин конкретно означает соединение (газа) с летучими углеводородами для увеличения доступной энергии топлива.

История и развитие

Карбюратор был изобретен Карлом Бенцем в 1885 году ^[2] и запатентован в 1886 году. Очевидно, он также был изобретен венгерскими инженерами Яношом Чонкой и Донатом Банки в 1893 году. Фредерик Уильям Ланчестер из Бирмингема, Англия. рано экспериментировал с карбюратором фитиля в автомобилях. В 1896 году Фредерик и его брат построили первый в Англии автомобиль с бензиновым двигателем с одноцилиндровым двигателем внутреннего сгорания мощностью 5 л.с. (4 кВт) и цепным приводом.Недовольные производительностью и мощностью, они перестроили двигатель в следующем году в двухцилиндровую версию с горизонтальным расположением противоположных сторон, используя его новую конструкцию фитильного карбюратора. Эта версия совершила поездку на 1000 миль (1600 км) в 1900 году, успешно включив карбюратор в качестве важного шага в автомобильной инженерии.

Карбюраторы были обычным способом подачи топлива почти для всех бензиновых двигателей вплоть до конца 1980-х годов, когда впрыск топлива стал предпочтительным методом подачи автомобильного топлива.На рынке США последними автомобилями с карбюратором, проданными широкой публике, были Oldsmobile Custom Cruiser 1990 года и Buick Estate Wagon. До 1991 года полицейский перехватчик Ford Crown Victoria, оснащенный двигателем объемом 351 дюйм³ (5,8 л), имел четырехцилиндровый карбюратор Autolite. Внедорожник Jeep Grand Wagoneer, оснащенный двигателем AMC 360ci (5,9 л), поставлялся с двух- или четырехцилиндровым карбюратором. Последним легким грузовиком с карбюратором был Isuzu 1994 года выпуска. В других странах автомобили Lada, построенные в Самарской области Российской Федерации, использовали карбюраторы до 1996 года.

В большинстве мотоциклов по-прежнему используются карбюраторы из-за более низкой стоимости и проблем с откликом дроссельной заслонки при ранних настройках впрыска. Однако с 2005 года многие новые модели были представлены с впрыском топлива. Карбюраторы по-прежнему используются в небольших двигателях, а также в старых или специализированных автомобилях, например, в автомобилях, предназначенных для гонок на серийных автомобилях.

Принципы работы

Карбюратор работает по принципу Бернулли: чем быстрее движется воздух, тем ниже его статическое давление и выше его динамическое давление.Тяга дроссельной заслонки (акселератора) напрямую не контролирует поток жидкого топлива. Вместо этого он приводит в действие механизмы карбюратора, которые измеряют поток воздуха, втягиваемого в двигатель. Скорость этого потока и, следовательно, его давление определяют количество топлива, попадающего в воздушный поток.

Когда карбюраторы используются в самолетах с поршневыми двигателями, необходимы специальные конструкции и функции для предотвращения нехватки топлива во время перевернутого полета. В более поздних двигателях использовалась ранняя форма впрыска топлива, известная как карбюратор под давлением.

Большинство карбюраторных двигателей (в отличие от двигателей с впрыском топлива) имеют один карбюратор, хотя в некоторых двигателях используется несколько карбюраторов. В более старых двигателях использовались карбюраторы с восходящим потоком, в которых воздух поступает снизу карбюратора и выходит через верх. Это имело то преимущество, что никогда не «заливало» двигатель, так как любые капли жидкого топлива выпадали из карбюратора, а не во впускной коллектор; он также пригоден для использования воздухоочистителя с масляной ванной, где масляная лужа под элементом сетки под карбюратором всасывается в сетку, а воздух втягивается через покрытую маслом сетку; это была эффективная система в то время, когда бумажных воздушных фильтров не существовало.

Начиная с конца 1930-х годов карбюраторы с нисходящим потоком были самым популярным типом для автомобильного использования в Соединенных Штатах. В Европе карбюраторы с боковой тягой заменили нисходящую тягу, поскольку свободное пространство в моторном отсеке уменьшилось, а использование карбюратора типа SU (и аналогичных агрегатов других производителей) увеличилось. В некоторых небольших авиационных двигателях с воздушным винтом все еще используется конструкция с восходящим потоком воздуха, но многие используют более современные конструкции, такие как карбюратор с постоянной скоростью (CV) Bing ^(TM).

Основы

Карбюратор в основном состоит из открытой трубы, «горловины» или «бочки», через которые воздух проходит во впускной коллектор двигателя. Трубка имеет форму трубки Вентури: она сужается в поперечном сечении, а затем снова расширяется, в результате чего скорость воздушного потока увеличивается в самой узкой части. Ниже трубки Вентури находится дроссельная заслонка, называемая дроссельной заслонкой — вращающийся диск, который можно повернуть к потоку воздуха, чтобы почти не ограничивать поток, или можно повернуть так, чтобы он (почти) полностью блокировал поток. воздуха.Этот клапан регулирует поток воздуха через горловину карбюратора и, таким образом, количество воздушно-топливной смеси, которую система будет подавать, тем самым регулируя мощность и скорость двигателя. Дроссельная заслонка обычно соединяется тросом или механической связью стержней и шарниров (или, в редких случаях, пневматической связью) с педалью акселератора на автомобиле или аналогичным устройством управления на других транспортных средствах или оборудовании.

Топливо вводится в воздушный поток через небольшие отверстия в самой узкой части трубки Вентури.Расход топлива в ответ на конкретный перепад давления в трубке Вентури регулируется с помощью точно откалиброванных отверстий, называемых форсунками , в топливном тракте.

Трубка Вентури может быть «фиксированной» или «переменной»:

Карбюратор Вентури с фиксированной системой: изменение скорости воздуха в трубке Вентури изменяет поток топлива. Эта архитектура используется в большинстве карбюраторов с нисходящим потоком, имеющихся на американских и некоторых японских автомобилях.
Карбюратор Вентури с регулируемым приводом : отверстие топливного жиклера регулируется заслонкой (которая одновременно изменяет поток воздуха). В карбюраторах с «постоянным разрежением» это достигается с помощью поршня с вакуумным приводом, соединенного с конической иглой, которая скользит внутри топливного жиклера. Существует более простая версия, наиболее часто встречающаяся на небольших мотоциклах и мотоциклах для бездорожья, где ползун и игла напрямую контролируются положением дроссельной заслонки. Эти типы карбюраторов обычно оснащаются ускорительными насосами, чтобы компенсировать конкретный недостаток этой конструкции.

Контур холостого хода

Когда дроссельная заслонка немного открывается из полностью закрытого положения, дроссельная заслонка открывает дополнительные отверстия для подачи топлива за дроссельной заслонкой, где есть область низкого давления, созданная дроссельной заслонкой, блокирующей поток воздуха; они позволяют протекать большему количеству топлива, а также компенсируют пониженный вакуум, который возникает при открытии дроссельной заслонки, тем самым сглаживая переход к измерению расхода топлива через обычный открытый контур дроссельной заслонки.

Главный контур открытого дросселя

По мере того, как дроссельная заслонка постепенно открывается, разрежение в коллекторе уменьшается, поскольку существует меньше ограничений для воздушного потока, уменьшая поток через контуры холостого хода и холостого хода. Именно здесь в силу принципа Бернулли вступает в игру форма Вентури горловины карбюратора. Вентури увеличивает скорость воздуха, и эта высокая скорость и, следовательно, низкое давление всасывают топливо в воздушный поток через сопло или сопла, расположенные в центре трубки Вентури.Иногда один или несколько дополнительных усилителей Вентури размещаются коаксиально внутри первичной трубки Вентури для увеличения эффекта.

При закрытии дроссельной заслонки поток воздуха через трубку Вентури падает до тех пор, пока пониженное давление не станет недостаточным для поддержания этого потока топлива, и снова вступит в действие контур холостого хода, как описано выше.

Принцип Бернулли, который обусловлен импульсом жидкости, является доминирующим эффектом для больших отверстий и больших расходов, но поскольку в потоке жидкости при малых масштабах и низких скоростях (низкое число Рейнольдса) преобладает вязкость, принцип Бернулли сводится к следующему. неэффективен на холостом ходу или медленной работе и в очень маленьких карбюраторах самых маленьких моделей двигателей.Двигатели малых моделей имеют ограничения потока перед форсунками, чтобы снизить давление, достаточное для всасывания топлива в воздушный поток. Точно так же жиклеры холостого хода и медленно работающие большие карбюраторы размещаются после дроссельной заслонки, где давление снижается частично за счет вязкого сопротивления, а не по принципу Бернулли. Самым распространенным устройством для запуска холодных двигателей на богатой смеси была воздушная заслонка, работающая по тому же принципу.

Силовой клапан

При работе с открытым дросселем более богатая смесь будет производить больше мощности, предотвращать детонацию и поддерживать охлаждение двигателя.Обычно это решается с помощью подпружиненного «силового клапана», который закрывается вакуумом двигателя. Когда дроссельная заслонка открывается, разрежение уменьшается, и пружина открывает клапан, позволяя большему количеству топлива попасть в главный контур. На двухтактных двигателях силовой клапан работает в обратном порядке: обычно он «включен», а при заданных оборотах «выключается». Он активируется при высоких оборотах, чтобы расширить диапазон оборотов двигателя, используя тенденцию двухтактного двигателя к увеличению числа оборотов на мгновение при обедненной смеси.

В качестве альтернативы силовому клапану в карбюраторе можно использовать дозирующий стержень или систему повышающего стержня для обогащения топливной смеси в условиях высоких требований. Такие системы были созданы компанией Carter Carburetor в 1950-х годах для двух основных карбюраторов Вентури их четырехцилиндровых карбюраторов, а повышающие стержни широко использовались на большинстве одно-, двух- и четырехцилиндровых карбюраторов Carter до конца производства в 1980-е годы. Ступенчатые штанги сужаются на нижнем конце, который входит в основные дозирующие жиклеры.Верхние части штоков соединены с вакуумным поршнем и / или механической связью, которая поднимает штоки из главных жиклеров при открытии дроссельной заслонки (механическая связь) и / или при падении вакуума в коллекторе (вакуумный поршень). Когда повышающий шток опускается в главный жиклер, он ограничивает поток топлива. Когда повышающий шток поднимается из жиклера, через него может протекать больше топлива. Таким образом, количество подаваемого топлива адаптируется к переходным требованиям двигателя. В некоторых карбюраторах с 4 цилиндрами дозирующие стержни используются только на двух первичных трубках Вентури, но некоторые используют их как на первичных, так и на вторичных контурах, как в Rochester Quadrajet.

Акселераторный насос

Большая инерция жидкого бензина по сравнению с воздухом означает, что, если дроссельная заслонка внезапно открывается, воздушный поток будет увеличиваться быстрее, чем поток топлива, вызывая временное «обедненное» состояние, которое заставляет двигатель «работать». спотыкаться «при ускорении (противоположность тому, что обычно предполагается, когда дроссельная заслонка открыта). Это устраняется использованием небольшого механического насоса, обычно плунжерного или диафрагменного типа, приводимого в действие дроссельной заслонкой, который продвигает небольшое количество бензина через жиклер, откуда он впрыскивается в горловину карбюратора. Эта дополнительная порция топлива противодействует переходной обедненной смеси при открытии дроссельной заслонки. Большинство ускорительных насосов можно регулировать по объему и / или продолжительности тем или иным способом. В конечном итоге уплотнения вокруг движущихся частей насоса изнашиваются, так что производительность насоса снижается; это уменьшение выстрела ускорительного насоса вызывает спотыкание при ускорении до тех пор, пока не будут заменены уплотнения на насосе.

Ускорительный насос также используется для заправки двигателя топливом перед холодным пуском. Чрезмерная заливка, как и неправильно отрегулированная заслонка, может вызвать затопление . Это когда слишком много топлива и недостаточно воздуха для поддержания горения. По этой причине некоторые карбюраторы оснащены механизмом разгрузчика : акселератор удерживается при полностью открытой дроссельной заслонке, пока двигатель проворачивается, разгрузчик удерживает заслонку открытой и пропускает дополнительный воздух, и, в конечном итоге, избыток топлива удаляется, и двигатель запускается.

Заслонка

Когда двигатель холодный, топливо испаряется с меньшей готовностью и имеет тенденцию конденсироваться на стенках впускного коллектора, что приводит к нехватке топлива в цилиндрах и затрудняет запуск двигателя; таким образом, для запуска и работы двигателя, пока он не прогреется, требуется более богатая на смесь (больше топлива к воздуху).Более богатая смесь также легче воспламеняется.

Для подачи дополнительного топлива обычно используется дроссель ; это устройство, ограничивающее поток воздуха на входе в карбюратор перед трубкой Вентури. При наличии этого ограничения в цилиндре карбюратора создается дополнительный вакуум, который втягивает дополнительное топливо через основную дозирующую систему, чтобы дополнить топливо, забираемое из контуров холостого хода и холостого хода. Это обеспечивает богатую смесь, необходимую для поддержания работы при низких температурах двигателя.

Кроме того, дроссель соединен с кулачком (кулачок быстрого холостого хода ) или другим подобным устройством, которое предотвращает полное закрытие дроссельной заслонки во время работы дроссельной заслонки. Это заставляет двигатель работать на холостом ходу на более высоких оборотах. Быстрый холостой ход помогает двигателю быстро прогреться и обеспечивает более стабильный холостой ход в холодном состоянии за счет увеличения потока воздуха во впускной системе, что помогает лучше распылять холодное топливо.

В старых карбюраторных автомобилях воздушная заслонка управлялась кабелем, соединенным с ручкой на приборной панели, управляемой водителем.В большинстве карбюраторных автомобилей, выпускаемых с середины 1960-х годов (середина 1950-х годов в Соединенных Штатах), он обычно автоматически управляется термостатом, использующим биметаллическую пружину, которая подвергается воздействию тепла двигателя. Это тепло может передаваться к термостату воздушной заслонки посредством простой конвекции, через охлаждающую жидкость двигателя или через воздух, нагретый выхлопными газами. Более поздние конструкции используют тепло двигателя только косвенно: датчик определяет нагрев двигателя и подает электрический ток на небольшой нагревательный элемент, который воздействует на биметаллическую пружину, чтобы контролировать ее натяжение, тем самым управляя воздушной заслонкой. Разгрузочное устройство дроссельной заслонки представляет собой рычажное устройство, которое заставляет дроссельную заслонку открываться против своей пружины, когда акселератор транспортного средства перемещается до конца своего хода. Это положение позволяет очистить «залитый» двигатель, чтобы он запустился.

Некоторые карбюраторы не имеют дроссельной заслонки, но вместо этого используют контур обогащения смеси или обогатитель . Обычно используемые в небольших двигателях, особенно мотоциклах, обогатители работают, открывая вторичный топливный контур ниже дроссельных заслонок.Этот контур работает точно так же, как и контур холостого хода, и при включении он просто подает дополнительное топливо, когда дроссельная заслонка закрыта.

В классических британских мотоциклах с карбюраторами с боковой заслонкой и дроссельной заслонкой использовался другой тип «устройства холодного пуска», называемый «тиклер». Это просто подпружиненный шток, который при нажатии вручную толкает поплавок вниз и позволяет избытку топлива заполнить поплавок и затопить впускной тракт. Если «щеклер» удерживался слишком долго, он также заливал внешнюю часть карбюратора и картер под ним и, следовательно, создавал опасность возгорания.

Другие элементы

На взаимодействие между каждой цепью также могут влиять различные механические соединения или соединения, работающие под давлением воздуха, а также чувствительные к температуре и электрические компоненты. Они вводятся по таким причинам, как реакция, топливная экономичность или контроль автомобильных выбросов. Различные отводы воздуха (часто выбираемые из точно откалиброванного диапазона, аналогично форсункам) позволяют воздуху попадать в различные части топливных каналов, улучшая подачу и испарение топлива. В комбинацию карбюратор / коллектор могут быть включены дополнительные усовершенствования, такие как некоторая форма нагрева для облегчения испарения топлива, такая как ранний испаритель топлива.

Подача топлива

Поплавковая камера

Карбюраторы Holley «Visi-Flo» модели №1904 1950-х годов, заводская установка с прозрачными стеклянными чашами.
Для получения готовой смеси карбюратор имеет «поплавковую камеру» (или «чашу»), в которой находится готовое к использованию количество топлива под давлением, близким к атмосферному. Этот резервуар постоянно пополняется топливом, подаваемым топливным насосом. Правильный уровень топлива в унитазе поддерживается с помощью поплавка, управляющего впускным клапаном, аналогично тому, как это используется в туалетных баках.Когда топливо израсходовано, поплавок опускается, открывая впускной клапан и впуская топливо. По мере повышения уровня топлива поплавок поднимается и закрывает впускной клапан. Уровень топлива, поддерживаемый в поплавковой чаше, обычно можно отрегулировать с помощью установочного винта или чего-то грубого, например, сгибая рычаг, с которым соединен поплавок. Обычно это критическая регулировка, и правильная регулировка обозначается линиями, начерченными в окошке на чаше поплавка, или измерением того, насколько далеко поплавок висит ниже верхней части карбюратора в разобранном виде, и т. Д.Поплавки могут быть изготовлены из различных материалов, например из листовой латуни, впаянной в полую форму, или из пластика; полые поплавки могут вызвать небольшие утечки, а пластиковые поплавки со временем могут стать пористыми и потерять плавучесть; в любом случае поплавок не будет плавать, уровень топлива будет слишком высоким, и двигатель не будет работать нормально, если поплавок не будет заменен. Сам клапан изнашивается по бокам из-за его движения в «седле» и в конечном итоге пытается закрыться под углом, и, таким образом, не может полностью перекрыть подачу топлива; опять же, это вызовет чрезмерный расход топлива и плохую работу двигателя.И наоборот, когда топливо испаряется из поплавкового резервуара, оно оставляет отложения, остатки и лаки, которые закупоривают каналы и могут мешать работе поплавка. Это особенно проблема автомобилей, эксплуатируемых только часть года и оставленных стоять с полными поплавковыми камерами в течение нескольких месяцев; Доступны коммерческие добавки к стабилизаторам топлива, которые уменьшают эту проблему.
Обычно специальные вентиляционные трубки позволяют воздуху выходить из камеры при заполнении или входить при опорожнении, поддерживая атмосферное давление внутри поплавковой камеры; они обычно доходят до горловины карбюратора.Размещение этих вентиляционных трубок может иметь критическое значение для предотвращения вытекания топлива из них в карбюратор, и иногда они модифицируются с помощью более длинных трубок. Обратите внимание, что при этом топливо остается под атмосферным давлением, и поэтому оно не может попасть в горловину, которая находится под давлением нагнетателя, установленного выше по потоку; в таких случаях для работы весь карбюратор должен быть помещен в герметичный герметичный бокс. В этом нет необходимости в установках, где карбюратор установлен перед нагнетателем, который по этой причине является более частой системой.Однако это приводит к тому, что нагнетатель заполняется сжатой топливно-воздушной смесью, с сильной тенденцией к взрыву, если двигатель загорится; этот тип взрыва часто наблюдается в гонках сопротивления, которые по соображениям безопасности теперь включают сбросные пластины для сброса давления на впускном коллекторе, отрывные болты, удерживающие нагнетатель на коллекторе, и улавливающие осколки баллистические нейлоновые покрытия, окружающие нагнетатели.
Если двигатель должен работать в любом положении (например, цепная пила), поплавковая камера не может работать.Вместо этого используется диафрагменная камера. Гибкая диафрагма образует одну сторону топливной камеры и расположена так, что по мере того, как топливо втягивается в двигатель, диафрагма вынуждается внутрь под давлением окружающего воздуха. Диафрагма соединена с игольчатым клапаном, и по мере движения внутрь она открывает игольчатый клапан для впуска большего количества топлива, пополняя тем самым топливо по мере его потребления. Когда топливо пополняется, диафрагма выдвигается из-за давления топлива и небольшой пружины, закрывая игольчатый клапан. Достигается сбалансированное состояние, при котором создается постоянный уровень топлива в резервуаре, который остается постоянным в любом положении.
Многоствольные карбюраторы
Модель Holley # 2280 2-цилиндровый карбюраторColombo Тип 125 «Testa Rossa» двигатель в Ferrari 250TR Spyder 1961 года с шестью двухствольными карбюраторами Weber, нагнетающими воздух через 12 воздушных рупоров; один индивидуально регулируемый цилиндр для каждого цилиндра.
В то время как базовые карбюраторы имеют только одну трубку Вентури, многие карбюраторы имеют более одной трубки Вентури, или «цилиндра». Конфигурации с двумя и четырьмя стволами обычно используются для обеспечения более высокого расхода воздуха при большом объеме двигателя.Многоствольные карбюраторы могут иметь неидентичные первичный и вторичный цилиндры разного размера и откалиброваны для подачи различных топливно-воздушных смесей; они могут приводиться в действие рычажным механизмом или вакуумом двигателя «прогрессивно», так что вторичные цилиндры не начинают открываться, пока первичные цилиндры не откроются почти полностью. Это желательная характеристика, которая максимизирует поток воздуха через первичный цилиндр (ы) на большинстве оборотов двигателя, тем самым максимизируя «сигнал» давления от вентури, но уменьшает ограничение воздушного потока на высоких скоростях за счет увеличения площади поперечного сечения для большего воздушного потока.Эти преимущества могут быть не важны в высокопроизводительных приложениях, где частичное управление дроссельной заслонкой не имеет значения, а первичные и вторичные потоки могут открываться одновременно для простоты и надежности; Кроме того, двигатели с V-образной конфигурацией с двумя рядами цилиндров, питаемыми от одного карбюратора, могут быть сконфигурированы с двумя идентичными цилиндрами, каждый из которых питает один ряд цилиндров. В широко распространенной комбинации карбюратора V8 и 4-цилиндрового карбюратора часто используются два первичных и два вторичных цилиндра.
На одном двигателе можно установить несколько карбюраторов, часто с прогрессивным соединением; четыре двухцилиндровых карбюратора часто можно увидеть на высокоэффективных американских двигателях V8, а несколько четырехкамерных карбюраторов теперь часто можно увидеть на очень мощных двигателях.Также использовалось большое количество небольших карбюраторов (см. Фото), хотя эта конфигурация может ограничивать максимальный поток воздуха через двигатель из-за отсутствия общей камеры статического давления; с отдельными впускными трактами не все цилиндры всасывают воздух одновременно при вращении коленчатого вала двигателя. ^[3]
Регулировка карбюратора
Слишком много топлива в топливно-воздушной смеси обозначается как слишком богатое, и недостаточное количество топлива слишком бедное. Смесь обычно регулируется одним или несколькими игольчатыми клапанами автомобильного карбюратора или пилотным рычагом на самолетах с поршневым двигателем (поскольку смесь зависит от плотности (высоты) воздуха). Отношение воздуха к бензину (стехиометрическое) составляет 14,7: 1, что означает, что на каждую единицу веса бензина будет потреблено 14,7 единиц воздуха. Стехиометрические смеси различны для различных видов топлива, кроме бензина.
Способы проверки регулировки смеси карбюратора включают: измерение содержания окиси углерода, углеводорода и кислорода в выхлопных газах с помощью газоанализатора или непосредственное наблюдение за цветом пламени в камере сгорания через специальную свечу зажигания из стекла (продается под названием «Colortune») для этой цели.Цвет пламени стехиометрического горения описывается как «синий по Бунзену», переходящий в желтый, если смесь богатая, и беловато-голубой, если она слишком бедная.
Смесь можно также судить после работы двигателя по состоянию и цвету свечей зажигания: черные, сухие, покрытые копотью свечи указывают на слишком богатую смесь, отложения от белого до светло-серого цвета на свечах указывают на бедную смесь. Правильный цвет должен быть коричневато-серым.
В начале 1980-х годов на многих автомобилях американского рынка использовались специальные карбюраторы с «обратной связью», которые могли изменять базовую смесь в ответ на сигналы датчика кислорода в выхлопных газах.Они в основном использовались для экономии затрат (поскольку они работали достаточно хорошо, чтобы соответствовать требованиям по выбросам 1980-х годов и основывались на существующих конструкциях карбюраторов), но в конечном итоге исчезли, поскольку падающие цены на оборудование и более жесткие стандарты выбросов сделали впрыск топлива стандартным элементом.
Каталитические карбюраторы
Каталитический карбюратор смешивает пары топлива с водой и воздухом в присутствии нагретых катализаторов, таких как никель или платина. Это расщепляет топливо на метан, спирты и другие легкие виды топлива.Был представлен оригинальный каталитический карбюратор, чтобы фермеры могли использовать тракторы на модифицированном и обогащенном керосине. Армия США также с большим успехом использовала каталитические карбюраторы во время Второй мировой войны, в кампании по пустыне в Северной Африке.
Хотя каталитические карбюраторы стали коммерчески доступными в начале 1930-х годов, их широкое общественное использование ограничивалось двумя основными факторами. Во-первых, добавление присадок к коммерческому бензину сделало его непригодным для использования в двигателях с каталитическими карбюраторами.Тетраэтилсвинец был введен в производство в 1932 году для повышения устойчивости бензина к детонации двигателя, что позволило использовать более высокие степени сжатия. Во-вторых, экономическое преимущество использования керосина по сравнению с бензином исчезло в 1930-х годах, устранив основное преимущество каталитического карбюратора.
См. Также
Примечания
↑ Answers.com, карбюратор. Проверено 24 ноября 2008 г.
↑ Энциклопедия мировой биографии (Thomson Gale, 2005).
↑ Jeff Hibbard and Ron Sessions, Baja Bugs & Buggies (Тусон, Аризона: H.P. Books, 1982, ISBN 0895861860).
Источники
Эйрд, Форбс и Малкольм Элстон. 1997. Характеристики карбюратора: как настраивать и модифицировать. Моторбуки серии PowerTech. Оцеола, Висконсин: Международные издательства Motorbooks. ISBN 0760304211.
Legg, A. K. 1995. Haynes Weber Carburetor Manual. Haynes, серия руководств по ремонту автомобилей. Sparkford Nr Yeovil, Сомерсет, Великобритания: Haynes Pub. Группа. ISBN 156392157X.
Ньютон, Том. 1999 г. Как работают автомобили. Вальехо, Калифорния: Black Apple Press. ISBN 0966862309.
Полное руководство по уходу за автомобилем Popular Mechanics. 2005. Нью-Йорк: Hearst Books. ISBN 978-1588164391.
Внешние ссылки
Все ссылки получены 10 января 2017 г.
Кредиты
Энциклопедия Нового Света писатели и редакторы переписали и завершили статью Википедия в соответствии со стандартами New World Encyclopedia .Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства. Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света, участников, так и на самоотверженных добровольцев Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:
История этой статьи с момента ее импорта в Энциклопедию Нового Света :
Примечание. могут применяться ограничения на использование отдельных изображений, на которые распространяется отдельная лицензия.
Эти 10 характеристик автомобиля навсегда исчезли
Автомобильные технологии не всегда были такими хорошими, как сейчас — более 100 лет инноваций позволили сделать автомобили такими, какие они есть сегодня.
За это время появилось и исчезло множество различных тенденций, и хотя некоторые из них умерли тяжело, другие продолжали дышать до последнего вздоха.
Вот 10 характеристик автомобиля, которым просто потребовалась вечность, чтобы умереть.
Последний автомобиль с карбюратором: Isuzu Pickup 1994 года.
Прежде, чем кого-либо заботила экономия топлива, мы должны были найти способ заправлять наши двигатели.Карбюратор распыляет топливо и смешивает его с воздухом, оптимальным для двигателя. Инжекторные двигатели делают почти то же самое, но соотношение более стабильное и может меняться в зависимости от температуры и скорости.
Карбюраторы по-прежнему являются лучшим выбором для некоторых хот-роддеров, которые предпочитают простоту настройки и аналоговые настройки. Поскольку карбюраторы существуют уже очень давно, их производство было очень дешевым, и их было легко установить в дешевые автомобили. Последней машиной с карбюратором был пикап Isuzu 1994 года выпуска; он перешел на впрыск топлива в 1995 году.
Последний автомобиль с передним многоместным сиденьем: 2013 Chevrolet Impala
Chevrolet Impala 2013 года Раздаточный материал / Шевроле
Раньше автомобиль с сиденьем идеально подходил для того, чтобы въехать в кино и отвезти своего партнера в магазин содовой или за ним. В наши дни большинство людей предпочитают оставаться на месте, когда они заворачивают машину за угол, а не скользят полностью на пассажирское сиденье. В сочетании с тем фактом, что в аварии вы в основном сидите на Slip’n’Slide, а на многоместном сиденье не так уж и много места для торможения.
Однако, возможно, одним из крупнейших владельцев этого классического сиденья был Chevrolet Impala — топовая модель идеально подходила для показа и уюта даже до 2013 года, когда сошло последнее многоместное сиденье Impala. производственная линия. Это также делает его последним автомобилем с автоматической коробкой передач со сдвигом колонки, хотя оба варианта по-прежнему доступны на грузовиках.
Последняя машина с ручным заводом: Лада Нива
1998 г. В наши дни АвтоВАЗ по-прежнему продает автомобили под маркой Lada, такие как «Нива», выпускавшаяся с 1970-х годов.
До того, как в автомобилях действительно потребовалось электричество, не существовало такого понятия, как стартер. Завести двигатель вручную было совершенно нормальным делом, а затем обо всех остальных системах, требующих зажигания, позаботилась шестивольтовая батарея. Когда автомобили стали использоваться в качестве транспортных средств вместо новинок, электростартер стал стандартом.
Неужели все так удивительно, что в конце 1990-х у Lada все еще была ручная рукоятка? Хотя автомобиль российской разработки имеет репутацию надежного автомобиля, это не обязательно означает надежность.С дрянной электрикой с самого начала, вероятно, было хорошо, что компания включила другой способ начать это дело.
Последняя машина с магнитолой: Lexus SC 430
2010 г. Lexus SC 430 2010 года Раздаточный материал / Лексус
Восемь дорожек были в основном заменены кассетами в 1980-х, положив конец 16-летнему давлению портативного звука. Однако кассетную ленту не собирались заменять так же легко, как 8-дорожечную. Кассета предлагала компактный способ носить с собой ваши любимые мелодии и позволяла записывать целые альбомы на одну ленту.Добавьте к этому возможность создавать свои собственные миксы песен, и это была идеальная портативная аудиосистема для того времени.
Старомодный картридж с магнитной полосой застрял, пока не перевернулся на последнюю сторону «B» в Lexus SC 430 2010 года.
Последний автомобиль с выдвижными фарами: Lotus Esprit 2004 года и Chevrolet Corvette
Поп- верхняя фара была самой удивительной автомобильной функцией, когда-либо увековеченной к 1980-м годам (хотя они были задуманы намного раньше). По мере того, как автомобили приближались к клиновидной форме, фары, которые обычно торчали, могли складываться вниз и внутрь кузова для большей аэродинамики.
По мере того, как технология фар отошла от блоков с закрытым светом в сторону более аэродинамических стилей, всплывающие окна больше не нужны. Выдвижные фары были сложными и зачастую ненадежными. Соедините этот факт с правилами безопасности пешеходов, и они были отменены навсегда. Если бы пешеходы не были такими хрупкими и хрупкими, они, вероятно, остались бы у нас.
Две машины привязаны к последней машине, у которой они есть, Lotus Esprit 2004 года и Chevrolet C5 Corvette 2004 года.
Последний автомобиль с виниловой крышей: 1996 Cadillac Fleetwood
Впервые виниловая крыша была предложена на автомобилях с жесткой крышей как способ заставить людей думать, что у вас более дорогой кабриолет, но в конечном итоге превратилась в собственную нишу стиля.Некоторые маслкары, построенные Chrysler в конце 60-х — начале 70-х годов, имели специальные виниловые крыши под названием «Mod Tops», на которых вместо сплошного цвета были изображены психоделические узоры диких цветов или пейсли.
В основном излюбленные производителями автомобилей класса люкс, такие бренды, как Cadillac и Lincoln, использовали виниловую крышу еще в 1990-х годах, причем Cadillac Fleetwood 1996 года стал последним автомобилем, который был замечен с такой крышей. Удивительно, но некоторые дилерские центры по-прежнему предлагают собственный вариант виниловой крыши для новеньких автомобилей, но вам придется надеть довольно толстые очки, чтобы подумать, что это привлекательный вариант.
Последние автомобили с вентиляционными окнами: 1996 F-150 и Bronco
Они называют их «вентиляционными окнами», но мы знаем, для чего они на самом деле предназначены: для курения. Хотя вентиляционные окна рекламировались как помогающие быстро охладить автомобиль, на самом деле курильщики любили их за способность выводить дым из машины и подальше от лиц ваших детей. Не в каждой машине 1950-х и 1960-х годов был кондиционер, поэтому в жаркие летние дни было обычным делом открывать маленькое окошко в форме кусочка пиццы, чтобы воздух врывался и охладился.Со временем, когда все больше автомобилей поставлялось с кондиционерами в стандартной комплектации, вентиляционные окна начали исчезать.
Аэродинамика автомобиля также начала входить в уравнение, и наличие гигантского воздухозаборника в окне не способствует экономии вашего автомобиля. Вентиляционные окна оставались там до 1996 Bronco и F-150, которым определенно не нужно было беспокоиться об аэродинамической эффективности.
Последняя машина с передними барабанными тормозами: 1985 Jeep DJ-5M
Джип DJ-5E 1978 года
Барабанные тормоза все еще используются на задних колесах некоторых транспортных средств, поскольку они дешевы в изготовлении и не должны обеспечивать такое же усилие, как передние тормоза, но какой был последний автомобиль с барабанными тормозами спереди?
Самое замечательное в барабанных тормозах то, что они не деформируются, но компромисс в том, что они довольно легко гаснут.В то время как в большинстве автомобилей сейчас используются дисковые тормоза, барабанная тормозная система идеально подходит для стояночных тормозов. Часто встречаются дисковые тормоза с маленьким барабанным тормозом внутри, предназначенные исключительно для использования в качестве стояночного тормоза.
Последним автомобилем, в котором использовались передние барабанные тормоза, был Jeep CJ-5 1985 года, специально сделанный для Почтовой службы США. Скорее всего, это была мера по сокращению затрат, так как это значительно снизило бы безопасность часто используемых грузовиков.
Последний автомобиль с порогами крыльев: 2006 Honda Insight
Honda Insight 2000 года
Нам было интересно узнать, что они изначально назывались «штанами», когда были установлены на автомобиле, который установил рекорд наземной скорости Штутца 1928 года и принадлежал Фрэнку Локхарту.Идея заключалась в том, чтобы сделать корпус более обтекаемым, чтобы обеспечить более высокие максимальные скорости. Дизайн быстро превратился в стилистическую черту роскошных автомобилей, начиная с европейских моделей и в конечном итоге став чрезвычайно распространенным почти во всех американских роскошных автомобилях середины 1970-х годов.
Последним автомобилем с юбками на крыльях была Honda Insight с 1999 по 2006 год, которая, как и оригиналы, была скорее функциональной, чем стильной. Юбки сделали автомобиль более скользким за счет ограничения турбулентности воздуха вокруг задних колес, что позволило снизить коэффициент лобового сопротивления и, как следствие, лучшую экономию топлива.
Последний автомобиль с хромированными бамперами: Ford Crown Victoria 1991 г.
Хромированные бамперы когда-то были символом богатства: чем больше хрома на вашей машине, тем больше денег у вас должно быть. Эти гигантские стальные балки с гальваническим покрытием были характерны для большинства автомобилей 1950-х годов, но по мере того, как столкновения с пешеходами вызывали все большее недовольство, они постепенно перешли на более мягкие и дружелюбные пластиковые пантеры для людей.
На ранних этапах создания ударных бамперов по мере увеличения размера бампера увеличивался и хром.К сожалению, уродливые тоже. В конце концов, большие бамперы стали настолько отвратительными, что хром больше не был крутым, и в конечном итоге они были заменены алюминиевыми бамперами с литым пластиковым покрытием.
Последним автомобилем с подходящим хромированным бампером был полноразмерный Ford Crown Victoria 1991 года выпуска. Во многих юрисдикциях этот автомобиль был полицейским, а дополнительный обхват бампера был сделан для прочного и надежного шасси. PIT маневры.
Сервис-Сервис карбюраторов
Карбюраторы, часть старой школы…
Позвольте CADS-AUTO стать вашим первым выбором при ремонте карбюраторов. Мы делаем их самостоятельно, и у нас есть стационарные двигатели для работы после ремонта, что позволяет нам предоставить вам продукт типа «включай и работай», задав основные настройки карбюратора. Новые автомобили сбивают с толку. Со всеми компьютерами, датчиками и гаджеты, может показаться, что под капотом происходит какое-то волшебное колдовство и волшебство.Мы здесь, чтобы показать вам, как работают современные автомобильные компьютерные системы управления, но сегодня мы собираемся начать с некоторых старых технологий: карбюратора.
Ладно, в новых машинах карбюраторы почти не используются. Тем не менее, важно понимать, как двигатели стали такими, какие они есть сегодня. Все началось со старого доброго карбюратора. Для многих из вас это обзор, но если мы хотим, чтобы новое поколение автолюбителей заботилось об автомобилях, не помешает объяснить, как они на самом деле работают.
Чтобы оптимизировать работу двигателя, инженеры хотят обеспечить смешивание достаточного количества воздуха с бензином, чтобы весь газ сгорал во время сгорания. Такая смесь, в которой сгорает все топливо, называется стехиометрической смесью.Поддержание стехиометрической смеси позволяет двигателям максимально использовать преимущества высокой плотности энергии бензина (34 мегаджоулей на литр). Если поступает недостаточно воздуха, двигатель будет работать на богатой смеси, что часто приводит к плохой экономии топлива и выходу черного дыма из выхлопной трубы. Если с топливом смешано слишком много воздуха, двигатель работает на обедненной смеси, вырабатывая меньше мощности и больше тепла. Следовательно, инженеры должны оптимизировать это соотношение, чтобы получить максимальную механическую работу на единицу массы топлива. Оптимальное соотношение воздуха и топлива для типичного двигателя внутреннего сгорания составляет около 14.7 фунтов воздуха на каждый фунт бензина. Вопрос о том, как обеспечить это идеальное соотношение, был в авангарде автомобильной инженерии на протяжении десятилетий.

Как работает карбюратор
В конце девятнадцатого века, считающемся началом автомобильной истории, механизмом смешивания топлива и воздуха был карбюратор. Карбюратор произошел от французского слова «carbure», что означает «карбид», и представляет собой чисто механическое устройство (хорошо, некоторые используют электрические дроссели), которое использовалось для смешивания воздуха и топлива вплоть до начала 1990-х годов (Jeep Grand Wagoneer 1991 года был последним автомобилем американского производства, в котором использовался карбюратор).Чтобы понять, как работают карбюраторы, вы должны понять принцип Бернулли. Как показано ниже, уравнение Бернулли демонстрирует, что увеличение скорости жидкости (кинетической энергии) требует уменьшения давления (потенциальной энергии).
p1, ρ1 и v1 — статическое давление, плотность и скорость, соответственно, в точке 1. p2, ρ и v2 — статическое давление, плотность и скорость в другом месте потока. Мы можем предположить, что плотность жидкости остается примерно постоянной, поэтому ρ1 примерно такое же, как ρ2.Предположим, что в точке 2 ниже по потоку у нас есть сужение, в котором скорость жидкости увеличивается. Это означает, что v2 больше, чем v1. Чтобы левая и правая части уравнения Бернулли оставались эквивалентными, p1 должно быть больше p2. Таким образом, высокая скорость в сужении дает низкое давление.

Схема из Википедии
�Хотя многие считают карбюраторы волшебными приспособлениями, в которых заключены всевозможные вуду, карбюратор — это, по сути, просто трубка, по которой отфильтрованный воздух поступает из воздухозаборника автомобиля.Внутри этой трубки есть сужение, или трубка Вентури, в которой создается вакуум. В сужении есть небольшое отверстие, называемое жиклером, по которому топливо подается через поплавковую камеру. Поплавковая камера представляет собой емкость, заполненную количеством топлива, которое устанавливается поплавком. Вакуум, создаваемый в трубке Вентури, всасывает топливо из поплавковой камеры, которая находится под давлением окружающей среды. Чем быстрее фильтрованный воздух поступает через горловину карбюратора, тем ниже давление в трубке Вентури. Это приводит к более высокому перепаду давления между трубкой Вентури и поплавковой камерой, и, таким образом, больше топлива выходит из жиклера и смешивается с воздушным потоком.
За жиклером находится дроссельная заслонка, которая открывается при нажатии педали акселератора. Этот дроссельный клапан ограничивает количество воздуха, поступающего в карбюратор. Если вы нажмете педаль газа до упора, дроссельная заслонка откроется полностью, позволяя воздуху быстрее проходить через карбюратор, создавая больший вакуум в трубке Вентури, отправляя больше топлива в двигатель, создавая большую мощность. На холостом ходу дроссельная заслонка полностью закрыта, но есть жиклер холостого хода, который обходит дроссельную заслонку и отправляет заданное количество топлива и воздуха в двигатель.Без жиклера холостого хода двигатель отключился бы, если бы водитель не активировал дроссельную заслонку во время холостого хода.
А как насчет того маленького рычага, который вы видите в старых машинах? Ну вот и дроссель. Назначение воздушной заслонки — обеспечить двигатель богатой топливной смесью при запуске. Когда вы нажимаете рычаг воздушной заслонки, вы закрываете воздушную заслонку и ограничиваете поток воздуха на входе в карбюратор. Это делает двигатель более богатым. Как только автомобиль прогреется, нажмите на заслонку и дайте двигателю поработать до этого волшебного стехиометрического соотношения.

Как работают карбюраторы?
Карбюраторы, которые сейчас можно найти только в классических автомобилях, когда-то были основным решением для эффективного смешивания воздуха и топлива. Так как они работали?
Скорее всего, если вам меньше 25 лет, вы, вероятно, никогда не контактировали с карбюратором.Впрыск топлива теперь полностью доминирует в автомобильном мире, обеспечивая более стабильную и надежную топливную смесь для двигателя. Но вернитесь в середину 20-го века, и углеводы были нормой почти в каждом автомобиле, от Austin 1100 до Aston Martin DB5.
Карбюраторы — это цилиндрические компоненты, которые устанавливаются на стороне старых автомобильных двигателей и используются для обеспечения правильного соотношения воздух / топливо, поступающего в цилиндры двигателя с необходимой скоростью. Базовый план можно увидеть ниже:
Карбюратор работает с перепадами давления через трубку Вентури и исследует теорию гидродинамики, называемую теоремой Бернулли.Бернулли по сути придумал уравнение балансировки давления, которое доказало, что жидкости всегда будут перемещаться из области высокого давления в область низкого давления.
Когда воздух проходит через воздухозаборник, он попадает в карбюратор и достигает сужения, называемого трубкой Вентури. По мере того, как площадь становится меньше, давление воздуха увеличивается, ускоряя его до области с более низким давлением на другой стороне трубки Вентури. В сужение подается небольшая трубка, известная как жиклер, которая проходит от поплавковой камеры (в которой находится топливо) к воздушной камере.
Теорема Бернулли … не спрашивайте
Из-за перепада давления, создаваемого трубкой Вентури, топливо всасывается из зоны относительного высокого давления через жиклер в воздушный поток в виде брызг.Количество топлива, поступающего в карбюратор, определяется разницей давления внутри поплавковой камеры до конца жиклера, которая зависит от скорости воздушного потока. Скорость воздуха, проходящего через карбюратор, регулируется частотой вращения двигателя и, следовательно, регулируется дроссельной заслонкой в основании камеры карбюратора.
Одноструйные карбюраторы были чрезвычайно простыми в своей настройке и поэтому были модифицированы в середине 20-го века для удовлетворения потребностей продаваемых автомобилей.По мере того, как автомобильные двигатели становились более эффективными и мощными, конструкция карбюратора также должна была развиваться, поскольку в систему требовалось больше воздуха, чтобы поддерживать соотношение воздух / топливо на желаемых значениях.
Таким образом, в конструкцию карбюратора было встроено средство, называемое отводом воздуха, которое ограничивало количество топлива, поступающего в двигатель, за счет увеличения количества воздуха в соотношении.Воздух подавался в жиклер в небольших количествах, чтобы в основном предварительно перемешать топливо, поступающее в воздушную камеру, увеличивая количество воздуха в соотношении.
Одним из недостатков карбюраторов всегда была необходимость использования дроссельной заслонки. Когда двигатель запускается в холодном состоянии, смесь воздуха и топлива должна быть богаче, чтобы двигатель работал, поэтому воздушная заслонка закрывается вручную на верхнем конце карбюратора, чтобы уменьшить количество поступающего воздуха. Это закрытие также означает, что всасывание, создаваемое перепадом давления, концентрируется на входе топлива, дополнительно уменьшая соотношение воздух / топливо.
Современные автомобили с впрыском топлива имеют автоматическую заслонку, имитируемую с помощью топливной карты «запуска», которая запрограммирована в ЭБУ для создания богатой смеси при холодном запуске, в результате чего работа заслонки в настоящее время отсутствует.
Другая проблема карбюраторов заключалась в отсутствии потока воздуха, когда автомобиль стоял на холостом ходу, что приводило к недостатку топлива, поступающего в трубку Вентури. Это должно было быть решено с помощью жиклера холостого хода, который впрыскивал небольшое количество топлива в нижний конец карбюратора на дроссельной заслонке. Используя небольшое количество воздуха, всасываемого из трубки Вентури, можно было подать в двигатель достаточное количество смеси, чтобы он продолжал вращаться на холостом ходу. Опять же, системы впрыска топлива были полностью разработаны для устранения этих проблем, что делает карбюратор практически ненужным.
Карбюратор от Ford Model A с регулировкой холостого хода с помощью винтов. Карбюраторы
разрабатывались все более и более на протяжении массового производства автомобилей в прошлом веке, и во многих высокопроизводительных автомобилях того времени вы часто будете видеть двойные и тройные карбюраторы, используемые для удовлетворения требований двигателя.Они использовались вплоть до 1990-х годов, с тех пор система впрыска топлива была более чем способна взять бразды правления на себя. Поскольку карбюраторы требуют значительного обслуживания из-за постоянной необходимости настройки для обеспечения бесперебойной работы двигателя, они во многом ушли в прошлое, за исключением некоторых очень простых автомобилей на развивающихся рынках.
Но если вы когда-нибудь планируете восстанавливать классический автомобиль или просто ежедневно ездить на старом автомобиле, надеюсь, теперь вы знаете основы того, что является чрезвычайно важным компонентом прошлых лет.
Руководство по выбору карбюраторов
: типы, характеристики, применение
Карбюратор — это механическое устройство, которое является частью вспомогательной надстройки двигателя внутреннего сгорания. Специальная функция карбюратора обеспечивает подачу топлива в камеру сгорания, где происходит взрыв. Карбюраторы смешивают неочищенное топливо с воздухом, чтобы получить более летучую и легковоспламеняемую смесь топлива.Ход поршня двигателя вниз создает естественный вакуум, втягивая смесь из карбюратора в стенки цилиндра. Отдельный процесс вызывает искру в нужный момент и воспламеняет только что смешанное топливо, заставляя его воспламениться. Взрыв толкает поршень вниз и производит энергию.

Технологические достижения в автомобилестроении и электронике привели к развитию системы впрыска топлива. Впрыск топлива является сегодня основной альтернативой карбюратору в автомобилях.Система топливных форсунок работает по тому же принципу, что и карбюратор. Хотя впрыск топлива обеспечивает более быструю реакцию и топливную экономичность, карбюратор по-прежнему используется в классических автомобилях, а также во множестве газовых машин и альтернативных транспортных средств. К ним относятся самолеты, генераторы, тракторы, газонная и садовая техника и мотоциклы.
Изображение предоставлено Wikimedia Commons
Луиджи де Кристофорис упоминается как изобретатель карбюратора в 1876 году.Энрико Бернарди создал первую рабочую модель карбюратора в Падуанском университете в 1882 году.

На начальном этапе разработки и производства двигателей внутреннего сгорания Карл Бенц (Mercedes-Benz) первым ввел в коммерческое использование карбюратор. Эта тенденция продолжалась до конца 1980-х годов в США и начала 1990-х годов в Европе. Ужесточение правил по выбросам транспортных средств наряду с экономией топлива и увеличением мощности привело к тому, что впрыск топлива стал стандартом.
Типы
Карбюраторы выпускаются нескольких типоразмеров и конфигураций. Есть два типа карбюраторов:
Фиксированная трубка Вентури — скорость воздушного потока используется для регулирования расхода топлива
Регулируемая трубка Вентури — поток сырого топлива регулируется механически, а поток воздуха регулируется потоком топлива
Как работают карбюраторы
Карбюратор находится между впускным коллектором (источником воздуха) и впускным коллектором (путь к цилиндру двигателя).В стандартных безнаддувных двигателях воздух всасывается в карбюратор из впускного коллектора. Двигатели с наддувом нагнетают воздух в карбюратор.

Первичной частью карбюратора является трубка Вентури с узкой средней частью. Эта узкая секция заставляет поток воздуха быстро увеличиваться. На нижнем конце трубки Вентури находится простой клапан, называемый дроссельной заслонкой, который регулирует воздушный поток через трубу. Дроссельная заслонка работает вместе с отдельным клапаном, называемым дроссельной заслонкой.Дроссельная заслонка регулирует расход топлива.
Комбинация регулируемого потока воздуха и топлива определяет объем и состав смеси, производимой карбюратором. При увеличении дроссельной заслонки смесь впрыскивается во впускной коллектор и сам цилиндр, позволяя произойти сгоранию.
Когда двигатель работает на холостом ходу, давление во впускном коллекторе очень низкое. Следовательно, для предотвращения остановки двигателя выполняется другой механический процесс.Ряд небольших металлических трубок, называемых топливными форсунками, позволяет поддерживать минимальный поток топлива. Эти форсунки выходят из зацепления после открытия дроссельной заслонки, позволяя инициировать первичный процесс.
Материалы
Карбюратор состоит из множества частей, работающих вместе для облегчения его основной функции. Основная конструкция и самый крупный компонент карбюратора — это литой корпус из легкого сплава или алюминия. Неподвижное тело испытывает небольшое напряжение и давление, поэтому более прочные металлы не нужны.

Движущиеся части карбюратора изготавливаются из стали или нержавеющей стали. Некоторые более мелкие детали, такие как топливные жиклеры и винты, которые устанавливают элементы или регулируют настройки, требуют металла, который обрабатывается плавно и точно. Эти детали также должны оставаться незапятнанными и препятствовать накоплению мусора. Латунь лучше всего отвечает этим требованиям и является предпочтительным металлом для топливных жиклеров и крошечных винтов.

Видео предоставлено: AuttoSource / CC BY-SA 4.0
Выбор карбюратора
Каждый двигатель внутреннего сгорания разработан для определенной системы впуска топлива. Двигатели, которые работают с карбюраторами, имеют определенный впускной и впускной коллекторы, предназначенные для работы с карбюратором дискретного типа. Проверьте размер и тип карбюратора, который поддерживает двигатель, чтобы убедиться, что он физически подходит и работает правильно.

Менее сложная конфигурация коллектора позволяет заменять аналогичные продукты разными производителями.Автомобили, произведенные между 1940-ми и 1970-ми годами, были самыми популярными моделями карбюраторов на вторичном рынке из-за простоты и модульной конструкции двигателей в то время. Установка альтернативного карбюратора может изменить динамику всех компонентов, работающих вместе, гармонично. Особое внимание уделяется размеру топливного жиклера и дроссельной заслонке.

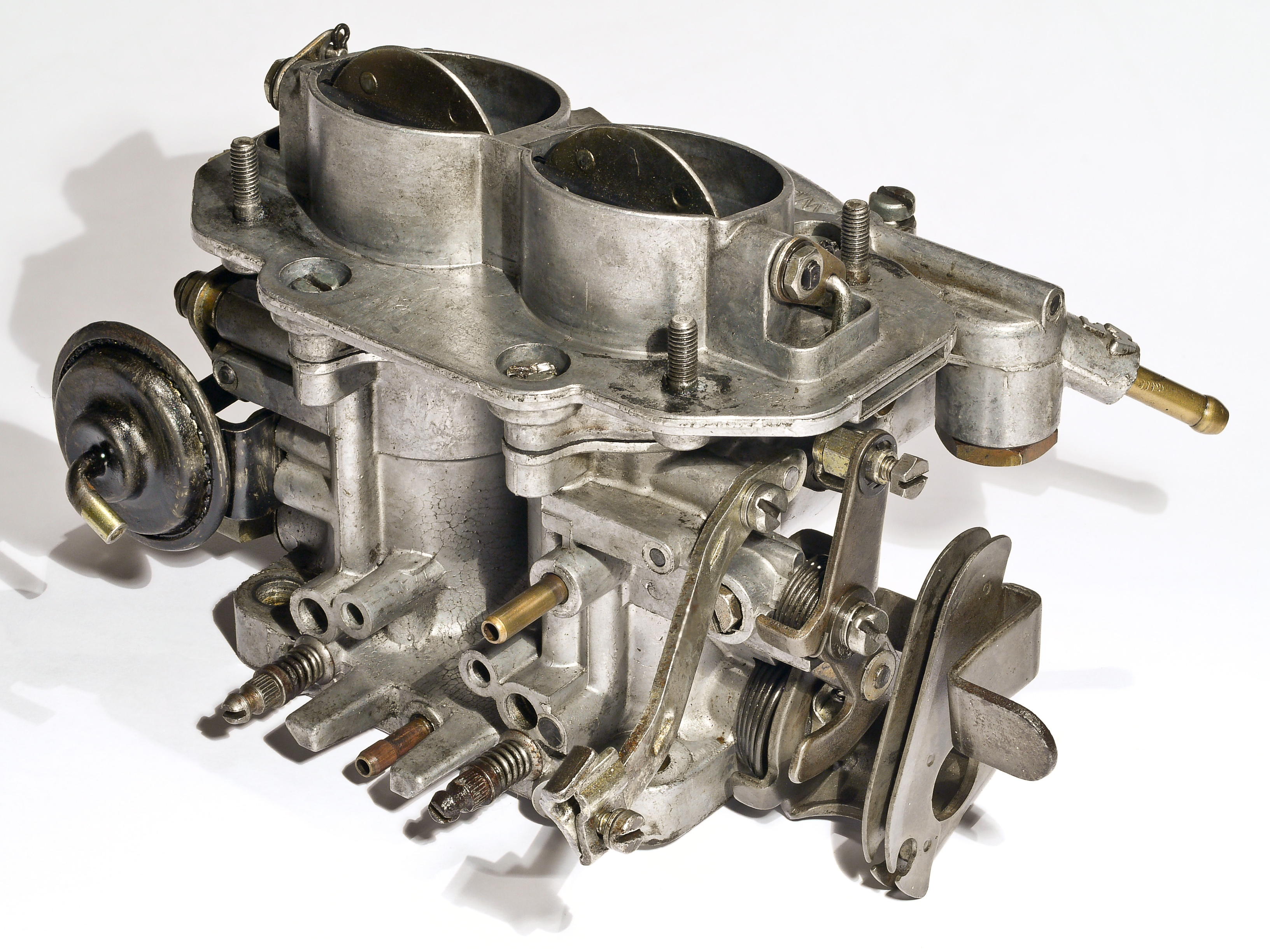

Изображение предоставлено: Flickr
Характеристики
Карбюраторы Вентури с фиксированной и регулируемой геометрией имеют несколько опций, которые изменяют значения производительности, но при этом соответствуют эксплуатационным требованиям.Основные характеристики включают следующее:
Силовой клапан — отдельный подпружиненный клапан, который помогает производить более богатую смесь топлива с воздухом при больших объемах. Смесь предотвращает ухудшение характеристик двигателя, такое как преждевременное воспламенение топлива при более высоких оборотах
Дроссель — специальное механическое устройство, которое позволяет карбюратору работать с более бедной топливно-воздушной смесью. Эффект представляет собой смесь с более высокими воспламеняющими свойствами, которая легко воспламеняется.Обычно требуется при запуске двигателей внутреннего сгорания в холодных условиях
Акселераторный насос — Воздух течет более свободно, чем топливо. Проблемы возникают, когда дроссельная заслонка открывается быстро. Поток топлива отстает от воздушного потока, что приводит к снижению производительности двигателя до тех пор, пока потоки не достигнут паритета. Насосы ускорителя помогают поддерживать постоянный поток топлива
Примером специальных функций, разработанных для двигателей, работающих в экстремальных условиях, является устройство контроля нагрева карбюратора самолета.Устройство действует, чтобы противодействовать воздействию условий замерзания на больших высотах, сохраняя трубку Вентури свободной ото льда.
Стандарты
Размер отверстия топливного жиклера является стандартным измерением для всех карбюраторов. Размер отверстия измеряет отверстие жиклера в долях дюйма, например 0,58.
No related posts.

Что такое автомобильный карбюратор? | Twokarburators.ru

что это такое, как работает, из чего состоит и как устроен, для чего он нужен, описание составляющих (жиклер, диффузор, экономайзер и другие)

Разработка и производство

Что такое карбюратор

Моновпрыск и карбюраторная система: отличия и сравнительный анализ

Жиклёр карбюратора

Экономайзеры и их разновидности

Прокладка карбюратора

Диффузор

ЭПХХ карбюратора автомобиля

Дозирующая система

Дозаторы

Ускорительный насос

Электромагнитный клапан

Завихритель

Игольчатый клапан

Обогащённая топливно-воздушная смесь

Устройство автомобиля: от карбюратора к инжектору / Полезные статьи / Атлант М

Теория работы карбюратора автомобиля [устройство и основные детали]

Какие основные детали

Поплавковая камера

Воздушная заслонка

Система холостого хода

Ускорительный насос

Переходная система

Главная дозирующая система

Что такое экономайзер

Карбюратор или инжектор: что лучше

Карбюратор

Преимущества и недостатки карбюратора

Плюсы

Минусы

Как устроен «инжектор»

Преимущества и недостатки инжектора

Плюсы

Минусы

Рекомендация Авто24

Устройство, принцип работы и основные разновидности карбюратора

Что такое карбюратор, назначение

Виды карбюраторов

Внутреннее устройство

Принцип работы

Плюсы минусы карбюратора

Возможные проблемы карбюратора

Карбюратор или инжектор в автомобиле: что надежнее

Карбюратор

Преимущества и недостатки карбюратора

Как устроен «инжектор»

Преимущества и недостатки инжектора

Преимущества и недостатки карбюратора

Итог

Что такое карбюратор? »Блог« Ноу-хау NAPA »

Понимание важности карбюратора в автомобиле | Autobahn Automotive

ЧЕМ ДЕЛАЕТ КАРБЮРАТОР?

КАК РАБОТАЕТ КАРБЮРАТОР?

ЧТО ЕСЛИ У МЕНЯ ПРОБЛЕМА С КАРБЮРАТОРОМ?

ПОЗВОНИТЕ AUTOBAHN

Карбюратор — Энциклопедия Нового Света

Этимология

История и развитие

Принципы работы

Основы

Контур холостого хода

Главный контур открытого дросселя

Силовой клапан

Акселераторный насос

Заслонка

Другие элементы

Подача топлива

Поплавковая камера

Многоствольные карбюраторы

Регулировка карбюратора

Каталитические карбюраторы

См. Также

Примечания

Источники

Внешние ссылки

Кредиты

Эти 10 характеристик автомобиля навсегда исчезли

Последний автомобиль с карбюратором: Isuzu Pickup 1994 года.
