Двс от ниссан qd32eti расход на сотню: QD32ETi — двигатель Nissan Terrano 3.2 литра

Содержание

Вопрос-ответ (Вопрос отобразится на странице сразу после нашего ответа в кратчайшие сроки)

  • 01.05.2021

    Здравствуйте, Антон!
    Да, мы можем подготовить полностью готовый комплект для Вашей самостоятельной установки.
    Более подробно можем обсудить, если напишите на E-mail: [email protected] Укажите, какой у Вас авто? Какой ДВ стоит сейчас? Какой год выпуска? Какой дизель хотите установить?

  • 25.03.2021

    Владимир! Здравствуйте!
    Спасибо за отзыв!
    Хорошей Вам дальнейшей эксплуатации.
    Будут какие-то вопросы — мы всегда на связи (E-mail, телефон, сайт, группа ВКонтакте).

  • 07.02.2021

    Здравствуйте!

    Да, разумеется, установка возможна.

    Напишите на наш E-mail: [email protected], обсудим все нюансы и подробности.

  • 28.01.2021

    Здравствуйте, Олег!

    Можно поставить автомат Aisin.

    Также можно подготовить готовый комплект для самостоятельной установки.

    Напишите нам на e-mail: [email protected], обсудим подробнее, если интересно.

  • 21.12.2020

    Здравствуйте!
    Подушки либо родные, либо любые, которые захочет заказчик.

    Всё более подробно можем обсудить, если напишите на E-mail: [email protected]

  • 01.11.2020

    Здравствуйте!
    Вопрос про включение не совсем понятен: включается рычагом (пониженная 4wd, повышенная 4wd, задний привод). Передаточные числа 1 и 2.
    Коробки ставим от Nissan Atlas 4wd (чугун) TD27.
    Все подробности можем обсудить по электронной почте. Напишите нам на [email protected]

  • 09.10.2020

    Здравствуйте, Игорь!

    Да, конечно, изготавливаем такие комплекты.

    Напишите нам на e-mail: [email protected], обсудим всё подробнее.

  • 28.09.2020

    Василий, добрый вечер!
    Установить можем. Рекомендуем именно турбовый вариант, так как атмосферный в рамках Хантера будет медлительным и неторопливым, с ограниченным скоростным запасом. И, напротив, турбовый будет динамичный, резвый.
    Что касается надёжности, то оба мотора идентичны. Но поскольку срок службы турбины на этих дизелях почти равен ресурсу движка (а это миллион километров и более), то брать ДВС без турбины бессмысленно.

    Штатные движки мы не принимаем в зачёт, так как наши клиенты — это те, кто от этих ДВС избавляется, соответственно, среди наших клиентов мы его реализовать не сможем. Меж тем, мы его аккуратно демонтируем, Вы сможете продать его на любой интернет-площадке.

    Что касается расчёта установки: напишите нам на E-mail: [email protected], мы дадим Вам подробный расчёт, и там же сможем обсудить все интересующие Вас нюансы.

  • 03.09.2020

    Иван, здравствуйте!
    Установить можно почти что угодно.
    В том числе, и двигатель TD42 (с определённой резкой кузова).
    Но наше мнение — такая установка имеет смысл, если у Вас уже есть в наличии этот двигатель, и его нужно установить. Если нет — то можно найти намного более интересные варианты для ГАЗели, причём по цене ниже, а по характеристикам — лучше.


    Можете написать нам на E-mail: [email protected], обсудим всё подробнее.

  • 17.07.2020

    Михаил, здравствуйте!
    Передаточные отличаются (КПП FD35 более тяговая коробка).
    С 5-ю тоннами, конечно, стоит задуматься не только о смене КПП, но и о замене движка (TD на QD), так как такая связка будет адекватно работать с указанными массами грузов.

  • 16.07.2020

    Здравствуйте!
    Выбор коробки зависит, прежде всего, от того, какой двигатель планируется к установке, и какие грузы по массе будете перевозить.

    МКПП TD27 Atlas (чугунка) — отличная надёжная коробка. Она идеальна в связке с движком TD27T и для грузов до 2,2-2,5 тонн.
    Она достаточно хороша в связке с двигателем QD32T с грузами до 2,5-3 тонн, но с одним условием: быть осторожнее и не подрывать резко (помня, что коробка с завода рассчитана на несколько меньший момент). при выпаолнении этого условия коробка служит верой и правдой.
    МКПП FD35 — более массивная коробка. Она берётся с 5-ти 7-ми тонного Атласа, рассчитана на большой момент и тяжёлый груз. У этой коробки более массивный конструктив (то есть внутренние детали крупнее, крепче), чем и обусловлен вес.
    Такая коробка идеальна в сочетании с ДВС QD32T или Сummins и грузов более трёх тонн.
    Более подробно можем обсудить, если напишите нам на E-mail: [email protected]

  • 10.07.2020

    Здравствуйте!
    Зависит от того, какой двигатель хотите установить, на какой автомобиль?
    Напишите нам на E-mail: [email protected], уточните эти моменты, а также дате более подробную информацию об авто: год выпуска, модель штатного ДВС, экокласс по ПТС, какую массу грузов перевозите или планируете перевозить (если речь о ГАЗели)? Обсудим всё подробнее.

  • 13.06.2020

    День добрый, Василий!
    А что плохого в 13-15-20-летних двигателях? Причём вообще возраст?
    Данные дизели создавались в эпоху, когда во главу угла ставились надёжность и долговечность. Это уже позднее производители додумались, что больше прибыли они получат, если агрегаты будут ломаться, они смогут зарабатывать на запчастях; будут по истечении гарантии выходить из строя — смогут больше зарабатывать на вновь выпускаемых агрегатах и автомобилях (во главу угла встал маркетинг, который сейчас и правит всеми производственными процессами в мире).
    Соответственно, если взять 20-летний движок с пробегом 100-120 тысяч с ресурсом в миллион, что в нём может настораживать? Ну резина если где в ТНВД задубела — мы заменим. В остальном он будет ходить лучше (не задушен экологией) и дольше (ресурс в разы больше, чем у любого свежего движка).
    Или можно поставить свежий ДВС, который выйдет в три раза дороже, и будет служить недолго и с постоянным дорогим ремонтом. Ради чего?

    Суть переоборудования как раз поставить двигатель, который будет служить долгие годы, и в который Вы не будете при эксплуатации вкладывать большие деньги.

    Этому требованию TD27T и QD32T соответствуют лучше всего.

    И всё же: напишите лучше на наш E-mail: [email protected], там удобнее вести все диалоги (раздел Вопрос-ответ подходит больше для блиц-вопросов и коротких ответов).

  • 01.06.2020

    Здравствуйте, Василий!
    То есть к установке у Вас планируется дизель TD27T + автоматическая коробка?

    1) Нет, у Вас не будет нагрузки, превышающей порог, на который данная коробка рассчитана. То есть никакой перегрузки не будет.
    2) Да, поставить можем. Но нужен штатный переключатель под рулевую колонку (с любого автомобиля, с которого понравится).
    3) Скорость, в целом, если говорить о максимальных значениях, у Вас останется примерно такой же.
    Если говорить о скорости в  зависимости от оборотов, то ПРИМЕРНО при 2000 об. будет 80-82 км/ч, при 2500 — 100, при 3000 — около 120.

    Можем более подробно обсудить все нюансы, напишите нам на электронную почту: [email protected], там уже можем в форме диалога все моменты разложить по полочкам.

  • 29. 04.2020

    Здравствуйте, Руслан!
    На Исузу установлен ДВС с электронным ТНВД.
    Не могу сказать, что электроника сильно глючная, но случаи выхода из строя электронных насосов есть (50 на 50).
    Обычно всё же рекомендуем внедрять механические ТНВД (они надёжнее), если только клиент сам не желает, исходя из своих соображений, ставить именно электронную модификацию.

    Напишите нам на E-mail: [email protected], обсудим всё подробнее (в том числе, Ваш вопрос по маховику).

  • 11.04.2020

    Доброго времени суток, Семён!
    Напишите нам на E-mail: [email protected], обсудим всё подробнее.

  • 11.04.2020

    Здравствуйте!

    В основном, ставим с МКПП Nissan Atlas TD27 4wd (чугун, в сборе с раздаткой).

    Напишите нам на e-mail: [email protected], обсудим, дадим Вам подробный расчет всей установки.

  • 25.03.2020

    Иван, здравствуйте!
    Установить можем почти любой двигатель.
    Напишите нам на E-mail: [email protected], укажите, какой именно мерсовский ДВС (модификация, тип, объём, год выпуска) и на какую ГАЗель?
    Двигатель и КПП уже у Вас в наличии?

  • 11.03.2020

    Антон, здравствуйте!
    Все интересующие Вас вопросы о наших работах Вы можете задать на нашу электронную почту: [email protected], всё расскажем в подробностях.

  • 29.02.2020

    Здравствуйте, Сергей!
    Установка, в общем-то, возможна. Но, как правило, установка на 409 мотор большого смысла не имеет: с этим движком справляется и штатная волговская коробка. Вот с дизелем коробка от Волги уже не справляется (и здесь установка японской КПП вполне оправдана). А в случае с 409 мотором если коробка не справляется, то, вероятно, идёт речь о каких-то больших грузах, превышающих стандартные значения техпаспорта, — тогда нужно ставить нормальный японский дизль вместе с коробкой и наслаждаться.

    Можете написать нам на E-mail: [email protected] ru.

  • 15.02.2020

    Здравствуйте!
    Ничего нового в этом законе нет, уже довольно давно (лет 10 уже) экологический класс играет роль в оформлении переоборудований. Хотя варианты есть (можем обсудить их в личном общении, напишите нам на E-mail: [email protected]).
    Японские дизели имеют экокласс ЕВРО-2. Соответственно, чтобы с оформлением было легко — нужна ГАЗель экокласса не выше ЕВРО-2 (это где-то до 2005-2006 года выпуска).
    Есть варианты всё законно оформить с классами 3 и 4, но чуть сложнее и дороже.

    В общем, напишите нам на E-mail, обсудим всё конкретнее.

  • 04.02.2020

    Здравствуйте!
    Да, конечно, такое сращение возможно.
    Какую именно коробку имеете ввиду? ГАЗовскую грузовую, или ГАЗелевскую (волговскую)? Если второе — то целесообразность подобного сращения вызывает сомнения, так как в «дружбе» с японским дизелем штатная коробка будет в ремонте чаще, чем машина сможет работать (а посему коробка должна быть синергчина движку для эффективной и долгой работы).
    Напишите нам на E-mail: [email protected], обсудим всё подробнее.

  • 29.01.2020

    Баин, здравствуйте!
    Именно на Ивеко не монтировали, но учитывая технические моменты конструкции, данный движок будет вести себя примерно как на ГАЗели. То есть и поедет, и потянет хорошо.
    Какую массу грузов возите? Какие размеры авто?
    Напишие нам на E-mail: [email protected], обсудим всё подробнее.
  • 22.01.2020

    Денис, здравствуйте!

    Однозначно МКПП Nissan FD35. Напишите нам на email: [email protected], обсудим всё подробнее.



  • 14.12.2019

    Виталий, здравствуйте!
    Сначала что касается движка: а почему Вы отказываетесь от турбины? В этом нет никакого практического смысла, так как турбины у данных дизелей достаточно надёжные, их ресурс очти равен ресурсу движка-миллионника. Цена атмосферного мотора ничуть не ниже, чем турбированной версии. Поэтому рекомендуем всё же присмотреться к версиям QD32ETI или QD32T  (они выдадут отличную тягу, в отличие от более унылого атмосферного мотора).

    АКПП можно поставить AISIN 30-40 (с раздаткой).

    Мосты усиливать не нужно.

    Более подробно предлагаем обсудить в индивидуальном режиме — напишите на наш E-mail: [email protected], дадим Вам все расчёты, задатите все интересующие дополнительные вопросы.

  • 05.12.2019

    Добрый вечер, Фарид!
    Уточните: Вам нужна просто МКПП (с вилкой и выжимным), или же коробку нужно как-то подготовить (например, изготвить прямое включение)? Может, нужны ещё какие-то комплектующие (маховик, сцепление, токарные работы по маховику и сцеплению).
    Напишите нам на E-mail: [email protected] (или через форму «Написать нам» в верхнем правом углу сайта), уточните указанные выше моменты, и мы дадим интересующие Вас цены.
    Ждём Вашего письма!

  • 02.12.2019

    Олег, здравствуйте!
    Двигатель можно ставить QD32ETI (с электронным ТНВД) или QD32T (с имплантированным специально настроенным и переделанным механическим ТНВД вместо электронного; такой вариант пользуется наибольшим спросом). Оба варианта будут чуть мощнее Камминса, и в разы его надёжнее и с куда большим ресурсом (порялка миллиона километров).
    Подробный расчёт отправил Вам на электьронную почту.
    Ждём Ваших вопросов.

  • 25.11.2019

    Здравствуйте, Виталий!
    Вас интересует установка у нас или готовый комплект для самоустановки?
    Уточните, пожалуйста, этот момент, и габариты Вашего авто (общую длину и высоту), и напишите нам на E-mail: [email protected] (или в форме «Написать нам») — обсудим всё подробнее.

  • 23.11.2019

    Здравствуйте, Сергей!
    Напишите, пожалуйста, нам на E-mail: [email protected], всё обсудим подробно, дадаим весь расчёт по пунктам.

  • 16.11.2019

    Айдар, добрый вечер!
    Напишите нам на E-mail: [email protected] Обсудим подробнее.

  • Характеристики Noblelift FD30-QD32. грузоподъемность, размеры, вес, высота подъема

    Плюсы и минусы

    Упростив устройство ДВС для грузовиков и минивэнов, разработчики обеспечили ряд преимуществ:

    • схема газораспределения OHV исключает перескакивание и обрыв ремня/цепи;
    • конструкция простая, надежная, компактная;
    • высокий ресурс и ремонтопригодность, в том числе собственными силами.

    ТНВД с механическим управлением

    Недостатком является высокая инерционность и шумность, ограничения мощности. Невозможно использовать 4 клапана на цилиндр и применение высокоэффективных конфигураций каналов впускного и выпускного тракта. Благодаря шестеренной передаче ГРМ на 100% исключено соударение поршней с цилиндрами.

    Обзор неисправностей и способы их ремонта

    Благодаря шестеренчатому приводу соударение поршней с клапанами невозможно, мотор TD27 никогда не гнет клапана. Однако и у самого надежного дизеля с завода присутствует ряд неисправностей, характерных исключительно для его конструкции:

    Дизель не достигает пиковой мощности забита сетка после фильтра тонкой очистки прочистка или замена сетки
    Увеличение расхода топлива и масла избыточное давление в картере из-за износа поршневой группы замена поршней, колец
    Неравномерная работа ДВС 1)износ клапанов, толкателей, коромысел и кулачков распредвала 2)проблемы с топливной аппаратурой 1)замена элементов ГРМ 2)диагностика и ремонт топливной аппаратуры

    Самостоятельный ремонт дизеля TD27 можно выполнить в гараже в одиночку

    Применение масла низкого качества или не соответствующего по API/SAE и температурным режимам (зимнее, летнее, всесезонное) приводит к лавинообразному нарастанию проблем:

    • изнашивается поршень и зеркало цилиндра, появляются задиры;
    • количество газов, прорывающихся в картер, увеличивается, возникает избыточное давление;
    • дизель становится шумным и тряским, повышается расход смазки и топлива.

    После чего владелец начинает заливать самую дешевую смазку, усугубляя ситуацию.

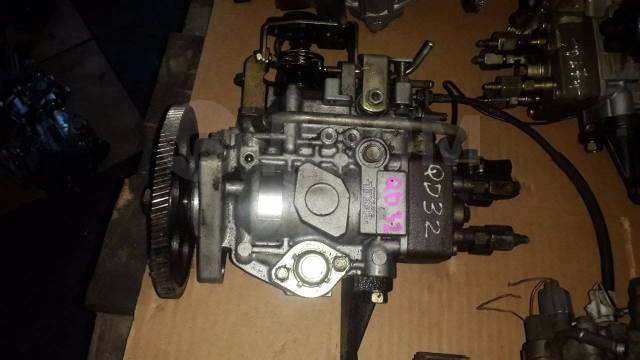

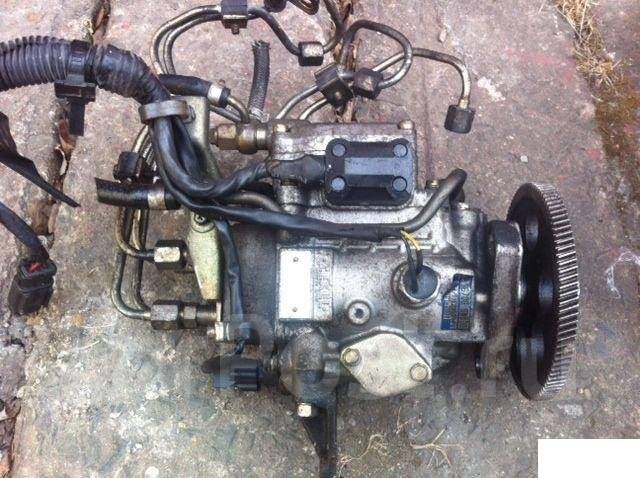

    Двигатель QD32T установка механического тнвд DRIVE2

    За гайку насоса гура головкой не 19 трещеткой прокручиваем коленвал (на машине можно и за шкиф генератора, тк обычно для удобства демонтажа насос гура снимают)

    и находим метку Z на шестерне

    затем отчищаем крышку тнвд от старого герметика, обезжириваем, наносим новый и откладываем в сторону,

    берем тнвд и посредством шестерни ориентируем шпонку на 8 часов. одеваем шланг на турбокоректор, выводим наверх и ставим тнвд на шпильки лобовины.

    наживляем гайки тнвд

    ставим тнвд в середину и чуть пораньше (от блока) обычно если тнвд настроен и отрегулирован правильно этого хватает. Ну и волшебными ключами затягиваем фланец.

    одеваем трубку с обратки форсунок

    прикручиваем трубки форсунок, сначала дальние

    потом ближние, тянуть до дури не надо, до упора и небольшое усилие 4кг хватит

    закручиваем стяжку трубок

    одеваем шестерню на вал совместив метки как надо, www.drive2.ru/b/1523294/, не попав при этом на шпонку

    затем одной рукой давим на шестерню в осевом направлении, а другой за шкив насоса гура проворачиваем коленвал до совпадения шпоночного паза щестерни тнвд и шпонки вала тнвд

    возвращаемся к меткам чтоб убедится в правильности установки, если на машине вы не уверены что метки совпали, отпустите к меткам фотоаппарат или смартфон и сделайте фото — все будет видно на фото

    закручиваем гайку шестерни, когда начинает коленвал прокручиваться, значит хватит

    герметик у нас за то время дошел, ставим крышку тнвд, и закручиваем

    ну и все!

    удачи на дорогах и бездорожье!

    Варианты тюнинга мотора

    Атмосферный дизельный двигатель TD27 изначально не пригоден для механического тюнинга. С другой стороны, производитель сам выполняет тюнинг путем установки в версии TD27T турбокомпрессора отдельно или в комплекте с интеркуллером. Для владельца Nissan Atlas, в котором чаще всего и стоит атмосферная базовая версия дизеля TD27, доступен тюнинг надувного типа:

    • монтаж турбины 14411-7Т600 или 14411-7F411 от корейского производителя Nomparts;
    • установка интеркуллера воздушно-воздушного или водно-воздушного.

    Таким образом, дизель TD27, созданный для катеров, обладает на внедорожниках и микроавтобусах производителя Nissan ресурсом от 400 – 500 тысяч км пробега. Из-за шестеренчатого привода считается достаточно шумным, но очень надежным.

    Регламент обслуживания TD27 2,7 л86 л. с.

    Дизельный атмосферный двигатель TD27 нужно обслуживать в указанные сроки:

    • регулировать рекомендовано тепловые зазоры клапанов после прохождения 25000 пробега;
    • предусмотрена очистка вентиляции картера каждые 2 года;
    • производитель рекомендует замену моторного масла и масляного фильтра через 1000 км;
    • топливный фильтр нуждается в замене после 60000 пробега;
    • по данным производителя, фильтр воздушный следует обновлять после 35000 км;
    • изготовителем рекомендовано антифриз менять через 90000 пробега первый раз, затем каждые 60000 км;
    • ресурс свечей зажигания движков составляет 20000 пробега;
    • появление прогара стенок выпускного коллектора возможно через 120000 км.

    Регулировка клапанов входит в ТО дизеля TD27, может осуществляться собственными силами

    Технические характеристики TD27 2,7 л85 л. с.

    Изначально в двигателе производителя Nissan объемом 2,7 л серии TD для достижения 85 л. с. и 216 Нм были использованы технические решения:

    • рядная схема двигателя с четырьмя цилиндрами;
    • чугунная головка ГБЦ и шестеренчатая передача от коленчатого вала на распредвал и ТНВД;
    • привод клапанов коромыслами и штангами по схеме газораспределения OHV;
    • вихревая камера сгорания.

    Механизм газораспределения с нижним валом, коромыслами и толкателями по схеме OHV

    Поскольку цепного/ременного привода здесь нет, дизель TD27 не гнет клапана. В результате получился «громкий», но очень надежный атмосферный ДВС для тяжелых машин, эксплуатирующихся в тяжелых условиях. Внутри серии TD разработчикам удалось увеличить мощность за счет того, что стали больше объемы цилиндров.

    Для более подробного ознакомления все технические характеристики TD27 собраны в таблицу:

    Изготовитель GM DAT
    Марка ДВС TD27
    Годы производства 1986 – …
    Объем 2663 см3 (2,7 л)
    Мощность 62,5 кВт (85 л. с.)
    Момент крутящий 216 Нм (на 2400 об/мин)
    Вес 250 кг
    Степень сжатия 22
    Питание механический ТНВД
    Тип мотора рядный дизель четырехцилиндровый
    Зажигание свечи для первичного воспламенения
    Число цилиндров 4
    Местонахождение первого цилиндра ТВЕ
    Число клапанов на каждом цилиндре 2
    Материал ГБЦ высокопрочный чугун
    Впускной коллектор дюралевый
    Выпускной коллектор литой чугунный
    Распредвал 8 кулачков, нижнее расположение
    Материал блока цилиндров чугун
    Диаметр цилиндра 96 мм
    Поршни оригинальные, дюралевые, 5 типов проточек
    Коленвал полнопротивовесный
    Ход поршня 92 мм
    Горючее дизтопливо
    Нормативы экологии Евро-3
    Расход топлива трасса – 10 л/100 км

    смешанный цикл 12 л/100 км

    город – 13 л/100 км

    Расход масла максимум 0,6 л/1000 км
    Какое масло лить в двигатель по вязкости 20W40, 20W50 лето, 10W40 зима, 5W30 турбо
    Какое масло лучше для двигателя по производителю Nissan
    Масло для TD27 по составу синтетика, полусинтетика, минеральное
    Объем масла моторного 6,2 л
    Температура рабочая 95°
    Ресурс ДВС заявленный 250000 км

    реальный 500000 км

    Регулировка клапанов гайки
    Система охлаждения принудительная, антифриз
    Объем ОЖ 10 л
    Помпа GWN-23AF, F-202, N-144
    Свечи на TD27 PN137 HKT
    Зазор свечи 1,1 мм
    Привод ГРМ шестеренчатый
    Порядок работы цилиндров 1-3-4-2
    Воздушный фильтр Champion CAF100105R, Bosch 1457433275, Borg&Beck BFA2345, Ashika 20-01-110
    Масляный фильтр Bosch 098AF1071, Blue Print ADN12113, Ashika 10-01-114
    Маховик 6 крепежных отверстий и 1 посадочное
    Болты крепления маховика М12х1,25 мм, длина 26 мм
    Маслосъемные колпачки 1320781W00
    Компрессия норма 30 бар, минимум 25 бар, разница в соседних цилиндрах максимум 3 бара
    Обороты ХХ 750 – 800 мин-1
    Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм

    маховик – 62 – 87 Нм

    болт сцепления – 19 – 30 Нм

    крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

    головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

    УАЗ Hunter Бортжурнал Подготовка к установке двигателя Nissan QD32T с коробкой Dymos. Часть 2.

    В итоге после некоторого ожидания от Сапсана настроенного ТНВД и переходной пластины началась установка двигателя в машину.Сначала подготовил топливную магистраль. Купил в магазине 2 кранчика переключения баков (один на обратку, другой на подачу). Просверлил под передним пассажирским сиденьем отверстия под них и подключил оба бака.

    Вот так выглядят краны в салоне

    К двигателю протянул стальными трубками, от буханки что ли, к фильтру ТНВД и насосу. В это время токарь проточил отверстие под уазовский датчик температуры в корпусе термостата. Вкрутил новый датчик с фиксатором резьбы. В итоге пришлось выкручивать с 409 двигателя датчик ОЖ и ставить его, т.к. при испытаниях новый врал на 30 градусов. Хотя и старый тоже не грешил, но все же точнее показывал. Советую сразу протестировать новые датчики ОЖ с градусником и схемой так сказать на коленках чтобы впоследствии не перегреть двигатель.Корпус термостата прикрутил на старые прокладки с добавление небольшого количества герметика.

    На коробке выпилил места под головки болтов, крепящие переходную пластину к двигателю

    Немного доработал родной штифт двигателя со стороны турбины чтобы не болталась защита картера. Просто забил до конца и сточил заподлицо.

    Дальше пошла примерка двигателя дабы понять как изменить маслобак и сколько выпиливать кузов под выхлопной коллектор.В итоге покрутив и так и сяк крышку масляного картера, пришел к выводу что проще спилить его по край крышки и заварить. Объем отпиленой части получился ровно один литр. Стандартная прокладка поломалась, так что пришлось купить хороший герметик и на него посадить крышку масляного картера.

    А вот так получился кузов.

    Примерив еще раз движок и проверив что ничего теперь не мешает, приварили кронштейны к раме. И конечно же это отметили ))

    Пучок проводов, идущий на стартер, генератор и датчики пришлось распустить, на правую сторону пустить на датчики давления масла, на левую лампочки генератора, силовой провод от генератора и ДТОЖ собрав все красиво в гофру.

    Долго пришлось мудрить с педальным узлом, т.к. руль бы смещен влево, но в итоге был побежден.

    Потихоньку собрал передок кузова, подключил впускную систему и сваял кронштейн топливного фильтра.

    Не смог нигде найти трубогиб для изготовления выхлопной трубы, пришлось сварить из прямых кусков.

    Настало время тестировать. Выехал из гаража вот в таком виде ))

    В итоге немного проскальзывает сцепление. Буду менять на каменсовскую корзину и пересверливать маховик.Немного позвенивают клапана, но это недолго отрегулировать.

    УАЗ 3962 Бортжурнал Установка QD32t и механической 5-ти ступки КПП от Atlas

    Разобрал ящик, осмотрел снаружи двс и мкпп, и сразу возникло желание завести мотор… Но вот тут столкнулся я с проблемкой… Мотор был с Электронным ТНВД… и для того что бы его завести нужны были мозги, электронная педаль газа, датчик ДМРВ… чего как оказалось в комлекте не шло… Но тут товрищи с уазбуки… уже эту проблемку изучили… В итоге был найден и заказ Механический ТНВД, так как двс шел из под автомата, то нужно было найти где-то маховик из под механической коробки, корзину, выжимной и диск сцепления, в итоге еще через 10 дней все недостающие причендалы были получены и начался процесс разбора двс и переоборудования…Диск, корзина выжимной были куплены новые на 260мм, фирмы Exedy… Тнвд настроен и установлен вместо электронного… в бутылку набрал солярки, принес батарейку, и начал крутить мотор… крутиться и не заводиться, только чихает… Снова на помощь в уазбуку… как оказалось неправильно установлены метки шестерни ТНВД… все переделал и О ЧУДО! Мотор замурлыкал, стоя на поддоне в деревянном ящике… Не когда не забуду это ощущение! Видео можно помотреть на my. mail.ru/mail/eddy000/video/2/3.html… После удачного пуска… начал дербанить авто… Скинул кузов и голую раму пригнал в гараж… где неторопясь, вся фотографируя, записывая разбирал все до основания…только рама и мосты, все осталное было продано, крепления все срезаны… Начал с установки мотора, сварил два крепления под лапы мотора, хорошо что он пришел на заводских гидро-подушках их и поставил, потом вымерял росстояние до куда будет коробка, сделал крепление коробки, весь агрегат погрузился на раму…и тут начались танцы с бубном … как правильно вымерять карданы… Скажу често что один кардан испоганил… да забыл сказать. для большей простоты заказал кардан передний от Atlasa, флянцы есть, уаз кардан есть из двух соберу два, но с разными флянцами… Все измерил отдал токарям, отбалансировали, все выточили… Начал поиски радиатора… Поставил от Газ 3302 (медный трехрядный, 113квт помоему, Оренбургский), купил интрекулер помоему от VW B5, начал внедрять, да так что бы не чему не мешало… потому что известно всем что в буханке ОЧЕНЬ ограничено место под капотом… В итоге недельной примерки, переделки, подгонки… все установлено на места… Вакум уазовский не помещался, да и перекрывал всю морду, поставил от BMW E36 кузов… маленький, надежный, очень доволен. Дело близилось к завершению, надо было вести раму на примерку к кузову… В итоге примеряли кзов и поняли что придеться резать капотный проем, не помещался радиатор, так ДВС был сдвинут вперед на 10-12 см… уже не помню точно… Обрезал на месте все… удлинил капот, и кузов встал на свое место… Собрал все до кучи дней за 10… так как всегда один)) поехал… Динамика СУМАШЕДШАЯ… по сравнению с УМЗ мотором… но тут пришла неприятность… обнаружил трещину в вакумном насосе… пришлось заказывать новый… тем времени… процесс сборки не останавливался… Был установлек кондиционер от VW T4… сразу за пасажирским сиденьем… компрессор у меня стол на моторе, осушитель установил от какой-то маленькой хонды на крушу авто, а точнее на багажник. Установлен попутно Гур от Nissan Atlas с двигателем fd42… на них более удоьное крепление у раме. Попутно был установлен пневмо ручник, так как на кардане уже не было его. пришлось что-то мудрить… Пневмосистема стояла, балон на 10 л находился под кузовом… манометр внутри… на каждое заднее колесо было установлено по одному пневмоцилиндру… каждый давил при 8 очках где-то 115-130 кг на см. Был доволенн им…

    Двигатель QD32T подготовка на замену ZD30 DRIVE2

    вот так приходит моторчик

    Полный размер

    снимаем с него электронный тнвд,www.drive2.ru/b/2296702/обращаем внимание насколько чистая шестерня похоже точно малопробежный, поставщик не подвел!

    снимаем холодную улитку на переварку, красный герметик это с завода

    перевариваем улитку, глушим отверстия на впускном патрубке, глушим егр на впускном коллекторе, все завариваем алюминием

    перевариваем маслобак на другую сторону

    кстати вот они рядом отмытый и контрактный забитый егром, сала мало, точно пробег маленький

    на коренном сальнике не намека на подтеки, втулка на колене на автоматах не использовалась, потому ее оставляем, она новая

    снимаем на проверку, свечи, форсунки и регулируем клапана

    меняем прокладку клапанной крышки

    новую прокладку под фланец тнвд

    ставим механический тнвд, переделаный под 3. 2 с нижним кронштейном от 27-го,www.drive2.ru/b/2296783/подушки от эля родные, тк на них самая маленькая вибрация

    поднимаем давление открытия в форсах с севших 90 до положенных 100-105, меняем 1-ю форсунку на нормальную, обязательно новые установочный шайьы

    трубки

    колектор впускной, насос гура, который демонтировали для удобства снятия постоновки тнвд

    меняем поддон. приятно посмотреть на чистый двс изнутри

    меняем кронштейн фильтра, тк родной будет упираться в раму патруля удобнее менять при снятой холодной улитке.

    Полный размер

    ставим на фиксатор резьбы переходную плиту и маховик под родное сцепление ZD30- 275 мм, затем манометр на проверку давления и стартерwww.drive2.ru/b/3215144/

    холодную улиткуwww.drive2.ru/l/8394137/

    давление масла на пусковых оборотах доскакивает до рабочего давления 4кг

    компрессия агонь, даже свечи геть не будем

    Таким образом, дизель QD32 является высокоресурсным надежным силовым приводом тяжелых транспортных средств производителя Nissan. Существует несколько атмосферных модификаций и одна турбо версия мощностью 200 л. с.

    Перечень модификаций ДВС

    Помимо базовой версии атмосферного дизеля TD27 существуют модификации с турбонаддувом:

    • TD27T – турбина без охладителя воздуха, мощность 98,6 л. с., крутящий момент 230 Нм;
    • TD27ti – использовано дополнительное навесное оборудование – интеркулер, мощность и крутящий момент составляют 123 л. с. и 242 Нм соответственно;
    • TD27eti – интеркулер управляется электроникой, крутящий момент увеличен до 279 Нм, мощность составляет 130 л. с., расход солярки в пределах 11 л и 14 л (трасса/город, соответственно).

    В свою очередь, модификация TD27T  имеет несколько вариантов с разными прошивками ЭБУ:

    • Т1 – для Nissan Caravan и Homy, 100 л. с.;
    • Т2 – для Datsun Truck и Nisan Terrano, мощность та же, крутящий момент снижен до 216 Нм;
    • Т3 – для Nissan Mistral, 243 Нм;
    • Т4 – для Nissan Terrano, мощность 113 л. с., крутящий момент 243 Нм.

    Модификация дизельного мотора TD27Ti с турбонаддувом и интеркуллером

    Двигатель QD32, его характеристики и преимущества

    Многие владельцы автомобилей УАЗ изъявляют желание заменить установленный бензиновый мотор ЗМЗ-514 на импортный дизельный двигательQD32 с кованым коленчатым валом.

    Преимущества замены старого движка на новый QD32

    В отличие от родного двигателя иностранный силовой агрегатQD32,даже если он б/у, имеет отличные характеристики:

    • большаямощность, равная 150 лошадиных сил;
    • крутящий момент в 350 Нм.

    Данные указаны для ДВС QD32, оснащенного электронным блоком управления топливного насоса высокого давления.

    При механическом управлениимаксимальные мощностные показатели дизельных движков QD32снижены до значений, равных 135л. с. и 330 Нм соответственно.

    Решение организационных вопросов

    Если автомобиль новый, то он должен соответствовать требованиям норм «евро 4», у тюнингованных авто требования к экологическим характеристикам дизельных силовых агрегатов несколько снижены.

    Перед проведением замены двигателя необходимо заручиться разрешением ГИБДД на переоборудование автомобиля. Иными словами, тюнинговая компания должна гарантировать наличие всех необходимых документов у дизеля QD32, прибывшего из-за рубежа, чтобы не возникало непредвиденных проблем при последующей регистрации транспортного средства, прошедшего переоснащение.

    Описание конструктивных особенностей дизеля QD32Т

    Конструкция дизельного двигателя QD32, выпускаемого с 90 годов, не отличается наличием новинок. К радости многих автолюбителей, ему не присуща современная впрыскивающая система CommonRail. Наибольшим спросом дизель проверенной конструкции пользуется у водителей, совершающих поездки в дальние поселки, где нет современных станций технического обслуживания.

    Корпорация Ниссан оборудует внедорожники Nissan Terrano и американские грузовички Dodge Caravan, именно дизелями модели QD32Т.

    На двигатель QD32 установлены шестеренчатый привод газораспределительного механизма (ГРМ), чугунные блок и головка блока цилиндров (ГБЦ) что заслуженно дает право называть его в народе неубиваемым мотором.

    Двигатель QD32 имеет достойную альтернативу в лице дизельного движка TD27, также выпускаемого компанией Ниссан. Он тоже пользуется популярностью среди мастеров тюнинга, но в сравнении с двигателем QD32, его крутящий момент имеет более низкие показатели. Несмотря на то что цена на силовой агрегат Nissan QD32 ниже, чем у аналога, установочные мероприятия обходятся дороже.

    Краткое описание процесса свапа

    После выбора подходящего дизельного силового агрегата QD32 и покупки всех необходимых запасных частей производится непосредственная замена старого двигателя на новый дизельный мотор.

    Подготовительные операции в системах двигателя:

    1. Сварочные работы, связанные с изменением расположения кардана по отношению к поддону.
    2. Проведение воздуховодов с одновременной перестановкой улитки турбины.
    3. Проверка топливного насоса высокого давления, форсунок, свечей, сальников.
    4. Очищение впускного коллектора.
    5. Подводка вакуумной системы к генератору.

    В самом автомобиле также нужно провести некоторые подготовительные мероприятия. При установке движка QD32 необходимо немного переместить вверх подвеску. Если не будет лифта, то при наезде автомобиля на дорожные кочки поддон или насос вакуумный могут получить повреждения. Далее выполняются следующие действия:

    1. Спиливаются кронштейны, расположенные на раме.
    2. Срезаются трубки задней печки и устанавливаются шланги из резины.
    3. Переставляют купол автоматической коробки передач.
    4. Проводят специальные операции по установке линий электрооборудования, ведущих к датчикам.
    5. Изготавливают и приваривают кронштейны к раме с подгонкой по месту установки нового мотора.
    6. Устанавливается японский двигатель QD32.

    После окончательного монтажа нового силового агрегата производят подключение всех необходимых магистралей, для функционирования вспомогательных систем автомобильного двигателя.

    Полученные преимущества

    Переоборудованная ГАЗель имеет дополнительные динамические возможности, превосходящие показатели бензиновых или газовых движков.

    Оборудование машины новым дизелем дает ей возможность преодолевать любые подъемы на самой высокой передаче даже при максимальной загруженности. Дизельный силовой агрегат обеспечивает равномерный ход по автобану и сохранение постоянной температуры двигателя при движении в сложных условиях города.

    Какой дизель можно поставить на газель

    Газель – это машина, с помощью которой перевозят грузы. Чем тяжелее содержимое, тем больше расходуется бензина. Еще немало растрат происходит, если везти груз на длинные расстояния. В связи с этим на газель ставят двигатель от иномарки. Прежде чем провести такую процедуру, требуется хорошо выучить все нюансы и размеры своего автомобиля. После выбора мотора на Газель нужно сопоставить функциональность автомобиля и технические данные выбранного мотора, немалую роль играет величина силового агрегата, его габариты.

    Внешний вид Газели-Next

    Лучший мотор на Газель

    Выгодным вариантом является дизельный мотор. Китайский Cummins – заводской двигатель, который подходит по габаритам, легко монтируется под капот, оставляя пространство. Поскольку он дизельный, топливо на него сравнительно недорогое. Но, на такой двигатель детали слишком дорогие и редко встречающиеся в продаже. Чтобы найти и купить одну составляющую, требуется много времени на ее поиски, а также своего здоровья. Так какой же двигатель лучше?

    Так выглядит двигатель Cummins, установленный в Газель-Next

    Большим преимуществом обладают движки японского производства, такие как Nissan:

    • Отличается надежным механизмом;
    • Сравнительно легко провести ремонтные работы;
    • При низких оборотах авто имеет довольно мощный разгон и довольно легко проходит трудные участки дороги;
    • При своевременной диагностике и выявлений мелких неполадок, двигатель прослужит долгое время до капитального ремонта.
    • Топливо расходуется по минимуму до 11 л. (на 100 километров) при допустимой скорости.

    Смотрите в видео: технический обзор Газели с двигателем Nissan.

    В основном ставят моторы Nissan QD32ETI и TD27TI. Классификация двигателей Nissan:

    Nissan QD32ETI 3.2 л. – дизельное топливо. Имеет 4 цилиндра; объем двигателя 3153 см3.; мощность двигателя 150л/с.

    Nissan TD27TI 2.7 л. – дизель. Объем двигателя – 2663 см3; мощность мотора 130 л/с.

    Существуют также силовые агрегаты Ниссан QD32 на 3,2 л. и Ниссан TD27T на 2,7л.

    Моторы серии Nissan QD32TI и TD27TI чугунные, они не деформируются от температурных перепадов. Двигатели очень надежные. В них нет электроники и ремней. Шестерни приводят в действие топливный насос высокого давления и привод газораспределительного механизма (ГРМ). Если поставит на газель такой двигатель, тогда можно забыть о целом ряде проблем. Требуется только своевременно менять масло и фильтры. Заменить запчасти на двигателе не составит затруднений, потому что они предоставлены рынком в достаточном количестве. Своей функциональностью двигатели Ниссан доказали свое качество и положительные отзывы.

    Рекомендуем посмотреть: как работает двигатель Nissan TD27TI.

    Отличительные преимущества японского двигателя от «родного»

    Nissan. Установленный двигатель пройдет фактический пробег и не потребует ремонт. Только замена масла и фильтров. В отличии родного или китайского двигателя, которые создают проблемы уже на 50 000 пробега. Иногда ремонт требуется и раньше. При пробеге 150 тысяч движок требует капитального ремонта.

    Очень хорошая тяга при низких оборотах. Установленный на Газель японский двигатель прекрасно себя ведет в некоторых ситуациях на дороге. Не требуется повышать передачу. Зимой нет пробуксовок во время, когда машина застряла в сугробе. При первой пониженной передаче, первый мост, немного вдавленная педаль газа и Газель выезжает самостоятельно с затруднительного места. В отличие от родного мотора машины. В сложном положении машина рвет себя из последних сил.

    Установленный двигатель nissan td27t на Газель-Next

    Nissan. Расход топлива с мотором TD27T и заводской мотор.

    Стандартная Газель: 9 л. (на 100км.) при разрешающей скорости на открытой дороге;10 л. (на 100 км.) при разрешенной скорости в нас. пункте «Родной» мотор Газели «кушает» от 15 до 20 л. (на 100 км.) допустимая средняя скорость.

    Газель удлиненная: 10(на сто км.) при допустимой скорости в населенном пункте; 11л. (на сто км.) при разрешенной скорости на магистрали. Соболь: 9 л. (на 100км.) при средней скорости.

    Смотрите в видео: как работает двигатель Nissan qd32t на Газели.

    • В чугунных моторах Ниссан нет трещин.
    • Из-за отсутствия ремня отсутствуют проблемы с растяжкой, ослаблением и обрывом.
    • В зимнее время мотор показал себя с положительной стороны – прогрев автомобиля и обогрев кабины.
    • ТНВД (топливный насос высокого давления) – механический. Водитель контролирует количество впрыскиваемого топлива. Если машина заглохла, ее можно завести с «толчка», с горки.
    • ТНВД – электронный: мощный крутящий момент дает хорошую тягу при минимальном расходе дизельного топлива.

    Так выглядит топливный насос высокого давления на Nissan QD32T

    Мотор Ford

    Вторым по своей известности является мотор Ford. При установке данного мотора владелец машины забывает о ряде проблем, связанных с ремонтными работами. А также если поставить такой двигатель на Газель, можно вложить свои финансы один раз – покупка комплекта и самого мотора, а также установка. После монтажа сокращаются большие расходы топлива. Это очень выгодно при поездке на большие расстояния с весомым грузом. Расход топлива по трассе равен 8-9 л. на 100 км. обороты до 100 км.в ч. Двигатель имеет ремень, но качество производителя остается наверху, поэтому не стоит беспокоиться за поломку во время поездки. Технические данные двигателя позволяют машине ехать легко и без лишних напряжений. Не составит никакого труда автомобилю заехать на возвышенность. Газель становится легкоуправляемой на серпантинах.

    Двигатель от Ford, установленный в газель

    Для капитально ремонта двигателя Газель должна «пробежать» около 500 тысяч км. до этого надо менять масло и фильтры. Единственное, что если стоит импортный двигатель FORD, то вместо обычного тосола, следует заливать импортный антифриз. Это продолжит жизнь мотору, а также улучшит его функциональность в холодное время года.

    Как многим известно, мы в NVA не любим дизельные двигатели, и причин этому несколько: он гораздо дороже в закупке, шумнее, дороже в ремонте, как правило, маломощные, что даже не компенсируется неплохим крутящим моментом. Естественно, речь идет не современных моторах типа «common rail», хотя их мы не рассматриваем по причине космической стоимости как самого двигателя, так и запчастей к нему.

    Но так получилось, что поступил конкретный заказ-нужен был простой надежный дизельный двигатель, желательно с механическим ТНВД, и МКПП. Дело в том, что эта газель живет в городе Урай, что в ХМАО, и обслуживает одно из нефтяных месторождений. А главная проблема у заказчика состоит в том, что до ближайшей заправки где есть бензин, 200 км. Прикинув варианты, мы остановили свой выбор на дизеле ISUZU объемом 3,1 л, мощностью 125 л.с. и 275 Н/м. крутящего момента. Двигатель простой, надежный, с механическим ТНВД и, соответственно, с механической КПП.

    Сама машина приехала к нам на автовозе с разобраным двигателем в кузове. Пробег на момент смерти мотора составлял 28 т.км., после чего во втором цилиндре по непонятной для нас причине расплавился поршень. Надо сказать, что и турбина имеет недопустимый люфт во всех направлениях.

    Установили двигатель, попутно модернизировав его. Дело в том, что в стоковом варианте наш японец не оснащался интеркулером, но мы решили исправить ситуацию, и установили всю впускную систему от Штайра- интеркулер в штатное место, воздушный фильтр, и все пайпы подошли идеально. Единственное, что нам пришлось переделать- это приемную трубу.

    Сама КПП не имеет прямой кулисы, как на обычной газелевской коробке, а переключение передач происходит с помощью тросового привода. Мы решили эту задачу с помощью кулисы и тросов переключения передач от Toyota RAV4. С незначительными переделками все встало на свои места. Что касается сцепления, то и здесь пришлось покуролесить- родной для «бизнеса» саксовский ГЦС имеет очень маленький объем для огромного японского рабочего цилиндра. Пришлось его снять, и установить обычный ГЦС от волги.

    Хотя электрики в самом двигателе по минимуму, но тоже пришлось повозиться- во-первых камминсовская приборка общается с ЭБУ по кан-шине, поэтому пришлось заменить её на обычную. Во-вторых мы не смогли найти сигнал на тахометр, поэтому пришлось вскрывать генератор, и делать вывод самостоятельно. Ну и бонусом, сделали систему, управляемую датчиком температуры ОЖ, которая повышает обороты на непрогретом двигателе.Еще одним приятным подарком от нашего мегаэлектрика стало принудительное включение свечей накала с помощью незадейсвованой ранее клавиши круиз-контроля (да-да, и такая есть в Газели).

    В целом машина получилась неплохая- достаточно тяговитый двигатель, обладающий умеренный аппетитом. Сегодня клиент машину забрал, и она своим ходом поехала в Урай. На этом пока все…

    5vz-fe САМОЛЕТ по сравнению с этим «трактором»! Про серию Uz на Газелях вообще молчу))
    Ну вот ответьте мне в комментах, ну зачем нужен дизель? Я не вижу ни одного плюса: жрет до 15 если валить (а как на нем по другому я не понимаю, на дворе не 60-е годы, скорости другие), греется долго, вибрация на холостых, вонь салярки, короткий диапазон когда он «едет»… продолжать можно вечно, тот же бензин имеет только один минус это как бы расход больше, но разве это проблема? Пропан-бутан и вопрос решен, причем дешевле чем дизель в пересчете на рубли.

    Автор: Максим Марков

    Дизельный двигатель на ГАЗель дает владельцу автомобиля ряд преимуществ в эксплуатации, по сравнению с бензиновым ДВС. Самое главное – это расход топлива значительно меньше. В данной статье речь пойдет о подходящих на ГАЗель дизельных двигателях, технических характеристиках и особенностях установки.

    Какие марки двигателей подходят на ГАЗель


    Ездя на транспортном средстве с бензиновым движком, многие автомобилисты задаются вопросом, а можно ли на ГАЗель установить дизельный двигатель? И действительно с нынешними ценами на бензин много не поездишь. Дизельный двигатель на ГАЗели популярен среди многих автомобилистов, из-за того, что он выгоден в экономическом плане. В линейки автомобилей ГАЗель предусмотрены такие типы ДВС: 402 двигатель, 405 и 406.

    В некоторых случаях установить новый двигатель гораздо предпочтительней и выгодней, чем производить его ремонт. Но конечно не любой мотор подойдет по габаритам и параметрам, следует рассмотреть, какие ДВС подходят для автомобиля семейства ГАЗель:

    Установка дизельного двигателя дает автомобиля ряд преимуществ, таких как:

    1. Качество топлива . Современные дизеля не прихотливы к качеству топлива.
    2. Надежность . Такие двигателя обладают высокой надежностью, если во время выполнять замену масла, то без необходимости ремонта можно ездить более 500 тысяч км.
    3. Тяга . Автомобили с такими ДВС обладают высокой тягой на низких оборотах.

    Теперь стоит каждый мотор более подробно рассмотреть.

    Cumminis


    Cummins (камминс) – это двигатель американского производства, который собирается в Китае. Автомобили с такими моторами экономично расходуют топливо, а также у них много положительных качеств. Владельцы автомобилей с дизельным двигателем Cummins отмечают следующие плюсы:

    • отсутствуют провалы и вибрация ;
    • тихая работа движка ;
    • стабильная и устойчивая работа .

    Вот небольшой перечень основных технических характеристик:

    • 4 цилиндра ;
    • объем ДВС 2,78 л ;
    • 120 л.с. ;
    • турбонадув .

    Как заявляют изготовители, ресурс по пробегу до капитального ремонта у такого автомобиля составляет 500 тысяч км. При этом расход топлива варьируется от 8 до 11 л, в зависимости от скорости езды.

    Но в связи с нашим некачественным топливом и множеством подделок запчастей, бывают случаи, когда приходится проводить ремонт ДВС раньше заявленного срока, бывали случаи, когда уже на 200 тысяча км пробега приходилось его ремонтировать. В таком двигателе есть конструктивная недоработка, масляный картер изготовлен из пластика, и на наших дорогах повредить его достаточно легко.

    Nissan


    Также на отечественном рынке достаточно популярными являются дизельные двигатели японского производителя Nissan. Автомобиль с таким мотором способен пройти без капитального ремонта 600 тысяч км пробега. Выпускаются они в нескольких моделях:

    Преимущества этих движков, которые следует отметить: высокая ремонтопригодность, надежная конструкция, расход топлива составляет 8-12 л. Чугунный корпус головки блока цилиндров (ГБЦ) не страдает от перегревов. Также отличительной способностью является, быстрый выход на рабочую температуру. Про такие моторы многие автомобилисты говорят: ставлю такой движок, и он работает как часы, тихо и стабильно.

    ГАЗ 560


    Поставить на ГАЗель также можно отечественный мотор с ГАЗ 560. По результатам проведенных тестов подвели следующие итоги:

    • неприхотлив к топливу;
    • отлично заводится при минусовых температурах;
    • высокий КПД ;
    • небольшой расход топлива .

    Для ГАЗели (так как это в основном коммерческий транспорт, который осуществляет транспортные перевозки) главное, чтобы машина стабильно и без перебоев работала. К примеру, такой мотор, установленный на автомобиль ГАЗель Некст, зарекомендовал себя с лучшей стороны. За время эксплуатации транспортного средства он отлично справлялся со своими задачами. Теперь стоит рассмотреть сам процесс установки, который производится своими руками.

    Процесс установки дизельного мотора


    Сам процесс замены достаточно не сложный и не составит большого труда, однако если владелец на уверен в своих силах, и у него нет нужного инструмента, лучше это дело оставить специалистам, и отогнать автомобиль на СТО. Однако если все же автомобилист решился на самостоятельную замену, тогда первым делом следует изучить конструкцию мотора, двигателя с дизелем и бензином отличаются между собой.

    Первым делом необходимо снять капот, затем отключить питание от аккумуляторной батареи, и демонтировать все дополнительное оборудование. Затем с помощью специальной лебедки нужно вытащить двигатель из моторного отсека.

    Теперь новый мотор необходимо установить в моторный отсек, при этом первым входит картер коробки переключения передач. Все крепежные элементы следует смазать моторным маслом, затем постепенно опуская мотор, они вставляются в пазы и хорошенько затягиваются.

    Теперь все снятые детали устанавливаются на автомобиль в обратном порядке. Далее следует завести мотор и проверить его на правильную работоспособность, проверить, чтобы работали все контрольные лампы на панели приборов. Если движок работает идеально, можно считать работу выполненной.

    Из этого видно, что сам процесс замены достаточно простой, нужно лишь иметь время и помощника. К слову, если менять двигатель на СТО, то это обойдется довольно не дешевым удовольствием.

    Итоги


    Настало время для подведения итогов. Установив на свой автомобиль дизельный мотор, владелец значительно снизит затраты на покупку топлива. Конечно, изначально придется отдать кругленькую сумму за покупку нового двигателя, но затем эти деньги быстро отобьются. Кроме этого, автомобили с такими двигателями отлично себя зарекомендовали в процессе эксплуатации. Многие автомобилисты которые переделали свой автомобиль с бензинового на дизельный, остались довольны.

    Двигатель QD32 Nissan: ремонтопригодность, надежность


    Серия QD пришла на смену TD, использовалась несколько лет, в начале 2000 годов уступила место серии ZD. За всю историю дизелей Nissan подобным объемом камер сгорания могли похвастаться лишь ДВС серий ED, UD и FD. Создан атмосферный рядный дизель QD32 производителем Nissan для коммерческих микроавтобусов, тяжело нагруженных внедорожников и грузовиков.

    ДВС QD32

    Важной особенностью является отсутствие в двигателе рампы высокого давления Common Rail, уже существовавшей на момент разработки дизеля. Изначально руководство компании упростило конструкцию для того, чтобы пользователь мог выполнить капремонт в полевых условиях своими руками.


    Блок цилиндров QD32

    Морально устаревшая схема двигателя с шестеренчатым ГРМ приводом гарантирует отсутствие соударения поршня/клапана, то есть QD32 не гнет клапана. Для обеспечения высокого ресурса ДВС и потенциала и блок, и головка ГБЦ выполнены из чугуна, поэтому форсировка позволит увеличить мощность на 50 л. с. без снижения эксплуатационного ресурса.


    ГБЦ QD32 в сборе

    Мощность мотора с механическим приводом ТНВД составляет 135 л. с., электронным приводом 150 л. с. Крутящий момент в первом случае будет равен 330 Нм, во втором варианте 350 Нм.

    Для базовой версии справедливы следующие технические характеристики QD32:

    ИзготовительNissan
    Марка ДВСQD32
    Годы производства1986 – …
    Объем3153 см3 (3,2 л)
    Мощность73,5 кВт (100 л. с.)
    Момент крутящий221 Нм (на 4200 об/мин)
    Вес258 кг
    Степень сжатия22
    ПитаниеТНВД с электронным управлением
    Тип моторарядный дизель
    Зажиганиекоммутаторное, бесконтактное
    Число цилиндров4
    Местонахождение первого цилиндраТВЕ
    Число клапанов на каждом цилиндре2
    Материал ГБЦчугун
    Впускной коллектордюралевый
    Выпускной коллекторлитой чугунный
    Распредвалоригинальный профиль кулачков
    Материал блока цилиндровчугун
    Диаметр цилиндра99,2 мм
    Поршнилитые алюминиевые с низкой юбкой
    Коленваллитой, 8 противовесов, 5 опор
    Ход поршня102 мм
    ГорючееАИ-92
    Нормативы экологииЕвро-1/2
    Расход топливатрасса – 10 л/100 км
    смешанный цикл 12 л/100 км

    город – 15 л/100 км

    Расход масламаксимум 0,6 л/1000 км
    Какое масло лить в двигатель по вязкости5W30, 5W40, 0W30, 0W40
    Какое масло лучше для двигателя по производителюLiqui Moly, ЛукОйл, Роснефть
    Масло для QD32 по составузимой синтетика, летом полусинтетика
    Объем масла моторного6,9 л
    Температура рабочая95°
    Ресурс ДВСзаявленный 250000 км
    реальный 450000 км
    Регулировка клапановшайбами
    Система охлажденияпринудительная, антифриз
    Объем ОЖ10 л
    ПомпаAisin WPT-063
    Свечи на QD32HKT Y-955RSON137, EIKO GN340 11065-0W801
    Зазор свечи1,1 мм
    Привод ГРМшестеренчатый
    Порядок работы цилиндров1-3-4-2
    Воздушный фильтрMicro AV3760, VIC A-2005V
    Масляный фильтрFiltron OP567/3, Fiaam FT4905, Alco SP-901, Bosch 0986AF1067, Campion COF102105S
    Маховик6 отверстий для крепежа и 1 отверстие центровочное
    Болты крепления маховикаМ12х1,25 мм, длина 26 мм
    Маслосъемные колпачкипроизводитель Goetze, впускные светлые
    выпускные темные
    Компрессияот 13 бар, разница в соседних цилиндрах максимум 1 бар
    Обороты ХХ650 – 750 мин-1
    Усилие затягивания резьбовых соединенийсвеча – 32 – 38 Нм
    маховик – 72 – 80 Нм

    болт сцепления – 42 – 51 Нм

    крышка подшипника – 167 – 177 Нм (коренной) и 78 – 83 Нм (шатунный)

    головка цилиндров – три стадии 39 – 44 Нм, 54 – 59 Нм + 90°

    Детальное описание параметров содержит мануал, в том же руководстве имеются пошаговые инструкции для обслуживания и ремонта.

    Особенности

    Ключевой особенностью дизельного агрегата QD32 является то, что у нет системы впрыска топлива Common Rail. На момент разработки мотора эта система была весьма распространена. Однако инженеры компании намеренно не стали внедрять ее в двигатель. Причина – более простое устройство мотора позволяет в полевых условиях выполнить ремонт подручными средствами, в отсутствии автосервиса, своими руками.

    Вкупе с шестеренчатым приводом ГРМ, устраняющим проблему взаимодействия клапана с поршнем, и головкой блока цилиндров из чугуна это приводит к высокой надежности и долгосрочному ресурсу агрегата в целом. Благодаря этому в народе у автовладельцев двигатель получил статус «неубиваемого». Кроме того, QD32 пользуется хорошей славой у тюнингистов-мотористов для замены родного мотора авто на более неприхотливый, дешевый и долговечный.

    Особенности конструкции

    Изначально двигатель QD32 получил некоторые конструкционные особенности:

    • головка блока цилиндров выполнена из чугуна;
    • цилиндры проточены внутри чугунного блока без использования гильз;
    • привод распредвала ГРМ шестеренчатый;
    • камера сгорания атмосферной базовой версии вихревая;
    • механизм газораспределения OHV, клапаны в головке, распредвал внутри блока;
    • система смазки с принудительной подачей масла;
    • навесное оборудование с высоким эксплуатационным ресурсом.


    Компоновка навесного оборудования

    Выполнить капитальный ремонт можно по мануалу собственными силами без профильного образования. С другой стороны, модернизация мотора для повышения характеристик очень сложная.

    На грузовики устанавливался мотор с механическим насосом ТНВД, минивэны комплектовались движками с электронным приводом ТНВД. Механика гораздо надежнее электроники, хотя и проигрывает ей по комфорту эксплуатации. Аналог силового привода QD32 использовался в речных и морских судах.

    Технические характеристики

    Основные технические характеристики базовой версии силового агрегата QD32 представлены в таблице:

    ПроизводительNissan Motor Co., Ltd.
    Марка мотораQD32
    Годы выпуска1996 – 2007
    Объем3153 см 3 или 3,2 литра
    Мощность73,5 кВт (100 л. с.)
    Крутящий момент221 Нм (на 4200 об/мин)
    Вес258 кг
    Степень сжатия22. 0
    ПитаниеТНВД с электронным управлением (электронный впрыск)
    Тип моторадизель рядный
    Зажиганиекоммутаторное, бесконтактное
    Число цилиндров4
    Местонахождение первого цилиндраТВЕ
    Количество клапанов на каждый цилиндр2
    Материал ГБЦчугун
    Материал впускного коллекторадюралевый
    Материал выпускной коллекторалитой чугунный
    Распредвалоригинальный профиль кулачков
    Материал блока цилиндровчугун
    Диаметр цилиндров99,2 мм
    Вид и материал поршнейлитые алюминиевые с низкой юбкой
    Коленваллитой, 5 опор, 8 противовесов
    Ход поршня102 мм
    Нормативы экологииЕвро-1/2
    Расход топливаПо трассе – 10 л на 100 км Смешанный цикл — 12 л на 100 км В городе – 15 л на 100 км
    Расход маслаМаксимально 0,6 л на 1000 км
    Показатели вязкости масла для двигателя5W30, 5W40, 0W30, 0W40
    Производители масла для двигателяLiqui Moly, ЛукОйл, Роснефть
    Масло для QD32 по качественному составузимой синтетика, а летом полусинтетика
    Объем масла в моторе6,9 л
    Температура нормальная95°
    Ресурс ДВСЗаявленный – 250 тыс. км Реальный (на практике) – 450 тыс. км
    Регулировка клапановшайбами
    Свечи накала QD32HKT Y-955RSON137, EIKO GN340 11065-0W801
    Система охлажденияпринудительная, антифризом
    Объем ОЖ10 л
    ПомпаAisin WPT-063
    Зазор свечи1,1 мм
    Привод ГРМшестеренчатый
    Порядок работы цилиндров1-3-4-2
    Воздушный фильтрMicro AV3760, VIC A-2005V
    Маховик6 отверстий для крепежа и 1 отверстие центровочное
    Масляный фильтрFiltron OP567/3, Fiaam FT4905, Alco SP-901, Bosch 0986AF1067, Campion COF102105S
    Болты крепления маховикаМ12х1,25 мм, длина 26 мм
    Маслосъемные колпачкипроизводитель Goetze, впускные светлые
    выпускные темные
    Обороты ХХ650 – 750 мин-1
    Компрессияот 13 бар (разница между соседними цилиндрами не более 1 бар)
    Усилие затягивания резьбовых соединений• свеча – 32 – 38 Нм • маховик – 72 – 80 Нм • болт сцепления – 42 – 51 Нм • крышка подшипника – 167 – 177 Нм (коренной) и 78 – 83 Нм (шатунный) • головка цилиндров – три стадии 39 – 44 Нм, 54 – 59 Нм + 90°

    Краткое описание процесса свапа

    После выбора подходящего дизельного силового агрегата QD32 и покупки всех необходимых запасных частей производится непосредственная замена старого двигателя на новый дизельный мотор.

    Подготовительные операции в системах двигателя:

    1. Сварочные работы, связанные с изменением расположения кардана по отношению к поддону.
    2. Проведение воздуховодов с одновременной перестановкой улитки турбины.
    3. Проверка топливного насоса высокого давления, форсунок, свечей, сальников.
    4. Очищение впускного коллектора.
    5. Подводка вакуумной системы к генератору.

    В самом автомобиле также нужно провести некоторые подготовительные мероприятия. При установке движка QD32 необходимо немного переместить вверх подвеску. Если не будет лифта, то при наезде автомобиля на дорожные кочки поддон или насос вакуумный могут получить повреждения. Далее выполняются следующие действия:

    1. Спиливаются кронштейны, расположенные на раме.
    2. Срезаются трубки задней печки и устанавливаются шланги из резины.
    3. Переставляют купол автоматической коробки передач.
    4. Проводят специальные операции по установке линий электрооборудования, ведущих к датчикам.
    5. Изготавливают и приваривают кронштейны к раме с подгонкой по месту установки нового мотора.
    6. Устанавливается японский двигатель QD32.

    После окончательного монтажа нового силового агрегата производят подключение всех необходимых магистралей, для функционирования вспомогательных систем автомобильного двигателя.

    Модификации двигателя QD32

    За 11-летний период производства силовой дизельный агрегат выпустили в 6 модификациях для оснащения разных моделей авто.

    Модификация, годыТехнические данныеМодель авто, коробка передач (кпп)
    QD321, 1996 – 2001Крутящий момент 221 Нм при 2000 оборотах/мин., мощность — 100 л. с.Nissan Homy и Nissan Caravan, автоматика
    QD322, 1996-2001Крутящий момент209 Нм при 2000 оборотах/мин., мощность — 100 л. сNissan Homy и Nissan Caravan, механика (мкпп)
    QD323, 1997-2002Крутящий момент 221 Нм при 2000 оборотах/мин. , мощность — 110 л. сDatsun Truck, механика/автомат (акпп)
    QD324, 1997-2004Крутящий момент 221 Нм при 2000 оборотах/мин, 105 л. с.Nissan Atlas, автомат
    QD325, 2004-2007Крутящий момент 216 Нм при 2000 оборотах/мин, мощность — 98 л. с.Nissan Atlas (модель для Европы), автомат
    QD32ETi, 1997-1999Крутящий момент333 Нм при 2000 оборотах/мин., мощность — 150 л. с.Nissan Terrano (Rpm System), Nissan Elgrand, автомат

    Модификация агрегата QD32ETi значительно отличается от прочих. От штатной версии прежде всего он отличается интеркуллером и другой конструкцией коллекторов при неизменном объеме.

    Принципы ремонтных работ

    Починка предполагает разбор движка, очистку от масла, грязи. Трудно увидеть дефект, не избавившись от нагара. Специалисты проверят, не нарушена ли геометрия деталей, подверженных трению, измерят зазоры. При обнаружении трещин на блоке без дефектовок коленвала не обойтись.

    Как проводится устранение проблем с цилиндровым блоком? На этом участке подразумевается его обработка, расточка, смена колец. Выгодно будет поменять масляный насос, водяную помпу и газораспределительный механизм. Выбор ремонтных операций продиктован состоянием запчастей, механизмов. Без знаний, навыков, измерительной аппаратуры выполнить качественный ремонт не получится.

    Достоинства и недостатки

    Среди явных плюсов агрегата QD32 можно выделить:

    • Газораспределительная OHV-схема, исключающая обрыв/перескакивание цепи или ремня.
    • Прочная, компактная и надежная конструкция двигателя.
    • Большой рабочий ресурс и низкая цена.
    • Высокая ремонтопригодность, в том числе своими руками.
    • Полностью исключено соударение поршней и цилиндров в следствие применения шестеренной передачи.

    У двигателя есть и минусы:

    • Ограниченная мощность.
    • Шумность.
    • Инерционность.
    • Отсутствие 4-клапанных цилиндров.
    • Невозможность применения более современных каналов впускного/выпускного тракта.

    Общие сведения

    Идея о создании альтернативы бензиновым моторам родилась давно. Конструктивные изыскания, многолетние исследования вылились в рождение дизельного 4-цилиндрового двигателя QD32, технические характеристики которого сразу отметили ценители безопасного вождения.


    You will be interested:How dangerous is the new coronavirus?

    Интересный факт! Владельцы УАЗиков нередко прибегают к замене родного ЗМЗ-514 на детище импортного автопрома.

    Впервые QD31 был представлен японцами в 90-х годах прошлого века, выступив в качестве достойной смены моторам TD. Рестайлинг аппарата последовал в 2000 году. Это был фурор, поскольку за многолетнюю историю бренда объем в 32 децилитра был прерогативой только у эксклюзивных вариантов ДВС.

    Ключевое отличие от прежних и конкурентных изделий – отсутствие впрыскной системы Common Rail, несмотря на то что двигатель QD32, технические характеристики которого только радовали, технологи не включили его в базовую комплектацию по причине простоты устройства и возможности отремонтировать вышедший из строя прибор своими руками.

    Агрегат отличается долгосрочной и безупречной службой, получивший за это в народе в народе прозвище «неубиваемый». Тюнинг тоже выполнять – одно удовольствие.

    Модели авто, на которых устанавливался двигатель QD32

    Атмосферник QD32 устанавливался в основном на авто бренда Nissan и одну модель линейки Datsun Truck (1997-2002 гг.):

    • Минивэн Homy/Caravan в производственные годы с 1996 по 2002.
    • Грузовик для коммерческих перевозок Atlas в период с 1997 по 2007 гг.

    Турбированная модификация агрегата QD32ETi устанавливалась на следующие машины:

    • Минивэн с заднеприводной компоновкой Elgrand.
    • Внедорожник с полным приводом Regulus.
    • Внедорожник с полно- и заднеприводной компоновкой Terrano.

    Где использовался QD32?

    Главным образом атмосферник был постоянным участником продукции японского автоконцерна, а также в одной модели коллекции Datsun Truck. Его полюбили за простоту конструкции, удовлетворительный моторесурс по сравнению с турбинами. До первого капремонта хозяину стального коня можно быть спокойным, колеся на протяжении 500 тыс. км. Турбированные агрегаты приходится чинить после рубежа 250 тыс. километров.

    Одной из достойных черт является нетребовательное отношение к качеству топлива: не возбраняется залить случайно низкопробный бензин или соляру. Они в меньшей степени нагружены по сравнению с ДВС на механических нагнетателях и турбокомпрессорных установках. Острая необходимость в дорогостоящем ремонте отпадает, да и прейскурант на запчасти порадует. Страдает, конечно, мощность, динамика при разгоне.

    Использовался он в минивэнах «Караван», выпускаемых до 2002 г., в грузовиках «Атлас» до 2007 г. Неплохие характеристики двигателя QD32 мотивировали инженеров внедрять турбированный вариант в минивэне Elgrand, заднеприводных кроссоверах Regulus, внедорожниках «Террано».

    Таблица неисправностей QD32

    СимптомыПричинаРемонт
    Плавают оборотыНеисправности блока электронного управления топливного насоса ТНВДПолная замена ТНВД
    Глохнет мотор, не заводитсяНарушение работы клапана отсечки подачи топливной смесиЗамена клапана
    Перебои в работе, выход синего дыма при высоких оборотах (свыше 2000 об/мин. )Засорение топливной системы/выход из строя распылителя форсункиПрочистка топливной системы/замена распылителя

    Обзор неисправностей и способы их ремонта

    По умолчанию мотор QD32 имеет несколько характерных неисправностей:

    Скачут оборотыполомка блока электроуправления ТНВДзамена электронного блока управления
    Дизель глохнетвыход из строя клапана отсечкизамена клапана отсечки подачи топлива
    Перебои и синий дым при повышении оборотов более 20001) засорение топливной системы
    2) поломка распылителей
    1) очистка топливной системы
    2) замена распылителей форсунок


    Ремонт QD32

    Дизель считается очень надежным, беспроблемным, ремонтопригодным, неприхотливым к качеству солярки и смазки.

    Как сделать самодиагностику мотора (руководство)

    Для проведения самодиагностики мотора QD32 для начала необходимо найти так называемый диагностический разъем. Как правило, он находится под рулевой колонкой (7 отверстий в два ряда). Перед началом диагностики нужно перевести стартер в позицию «ON», не заводя при этом мотор.

    Далее с помощью скрепки нужно замкнуть контакты №8 и №9 в разъеме (при просмотре слева-направо, это первые два отверстия, расположенные в нижнем ряду). Контакты перемыкаются всего на пару секунд. Скрепка вытаскивается, ЧЕК-лампочка должна заморгать.

    Нужно точно подсчитать количество длинных и коротких морганий. При этом длинные моргания означают десятки, а короткие – единицы в шифре кода самодиагностики. Например, 5 длинных морганий и 5 коротких составляют код 55. Это означает, что в двигателе неисправностей нет. Чтобы перезагрузить самодиагностику, нужно выполнить последовательность описанных действий заново.

    Для примера приведем таблицу кодов самодиагностики для двигателя QD32ETi.

    Секреты тюнинга

    Перед тем как поменять родной мотор, автомобилисту важно поинтересоваться, имеется ли в СТО разрешение на подобные мероприятия. Это нужно во избежание проблем с регистрационной процедурой после тюнинга. Задача квалифицированного сварщика на предварительном этапе правильно установить кардан относительно поддона. Следующим шагом будет переустановка турбинной улитки и монтаж воздуховодов. Обязательно потребуется контроль состояния ТНВД, свечей, уплотнений. Необходима также проверка впускного коллектора.

    В настройке ТНВД нужно сделать акцент на положение шестеренок. В случае необходимости можно несколько зубьев сместить. Для того чтобы характеристики двигателя «Ниссан» QD32 соответствовали нормам, подвеску при монтаже нужно немного приподнять. Затем производится подключение электрооборудования, топливных, водяных, воздушных магистралей. Обязательно проверяется функциональность всех систем.

    Профилактика поломки – график техобслуживания

    Продлить работу дизеля QD32 и избежать его поломки поможет не только бережная эксплуатация, но и своевременное проведение мер технического обслуживания. Производитель Nissan установил для своего детища следующие периоды техобслуживания:

    1. Замена топливного фильтра каждые 40 тыс. км пробега.
    2. Регулировка тепловых зазоров клапанов после каждых 30 тыс. км пути.
    3. Замена моторного масла, а также масляного фильтра после прохождения 7,5 тыс. км трассы.
    4. Прочистка системы вентиляции картера один раз в 2 года.
    5. Замена воздушного фильтра через каждые 20 тыс. км пути.
    6. Обновление антифриза каждые 40 тыс. км пути.
    7. Замена выпускного коллектора через 60 тыс. км пробега.
    8. Свечи требуют замены после прохождения 20 тыс. км пути.

    Регламент обслуживания QD32 3,2 л/100 л. с.

    Производителем Nissan разработан на двигатель QD32 следующий график техобслуживания:

    • рекомендовано производить регулировку тепловых зазоров клапанов после 30000 пробега;
    • изготовителем указана прочистка вентиляции картера через 2 года;
    • производитель настоятельно рекомендует менять моторное масло и масляный фильтр через 7500 км;
    • топливный фильтр нужно поменять после 40000 пробега;
    • по данным производителя воздушный фильтр подлежит замене после 20000 км;
    • по данным завода антифриз сохраняет свойства около 40000 км;
    • ресурс свечей этих движков составляет 20000 пробега;
    • выпускной коллектор частично прогорает через 60000 км.


    Обслуживание дизеля QD32

    Ресурс помпы и зубчатых колес привода ГРМ на порядок выше, чем у обычных модификаций.

    Тюнинг QD32

    Изначальное назначение двигателя QD32, каким его создал производитель, сводится к плавному, надежному и безопасному передвижению. Такая стабильность нужна, например, для коммерческих микроавтобусов. Однако тем, кому предстоит форсировать бездорожье или кто просто хочет выжать из агрегата максимум мощности, следует провести минимально необходимый тюнинг мотора.

    Для повышения крутящего момента и мощности двигателя QD32 необходимо выполнить следующие мероприятия:

    1. Заменить форсунки на более высокопроизводительные.
    2. Установить контрактную турбину с системой наддува в 1,2 атмосферы.
    3. Выполнить модернизацию электронного привода ТНВД в механический.
    4. Провести настройку ТНВД и форсунок на стенде.
    5. Сделать перепрошивку программного управления ЭБУ.

    Модернизируя силовой агрегат, нельзя забывать о том, что одновременно с этим повышается нагрузка на ходовую часть авто и ее систему безопасности. Особое внимание нужно уделить тормозной системе, подушкам двигателя и тормозным колодкам/дискам. Мотором QD32 часто переоснащают отечественные модели (УАЗ, Газель).

    Варианты тюнинга мотора

    NISSAN. Двигатель QG18DD

    Атмосферный дизельный двигатель TD27 изначально не пригоден для механического тюнинга. С другой стороны, производитель сам выполняет тюнинг путем установки в версии TD27T турбокомпрессора отдельно или в комплекте с интеркуллером. Для владельца Nissan Atlas, в котором чаще всего и стоит атмосферная базовая версия дизеля TD27, доступен тюнинг надувного типа:

    • монтаж турбины 14411-7Т600 или 14411-7F411 от корейского производителя Nomparts;
    • установка интеркуллера воздушно-воздушного или водно-воздушного.

    Таким образом, дизель TD27, созданный для катеров, обладает на внедорожниках и микроавтобусах производителя Nissan ресурсом от 400 – 500 тысяч км пробега. Из-за шестеренчатого привода считается достаточно шумным, но очень надежным.

    Каталог SAT

    Наименование товара Артикул производителя Цена, руб
    Габарит KIA BESTA 92-96 ST-223-15BBL от 700
    Габарит KIA BESTA 92-96 ST-223-15BBR от 700
    Ходовые огни KIA CEED 15-18 LH ST2231605LUE
    Ходовые огни KIA CEED 15-18 RH ST2231605RUE
    Ходовые огни KIA RIO 17-20 LH диодный ST22316R7DL
    Ходовые огни KIA RIO 17-20 RH диодный ST22316R7DR
    Фара противотуманная KIA RIO 17- LH ST22316R7L
    Фара противотуманная KIA RIO 17- RH ST22316R7R
    Фара противотуманная KIA RIO X-LINE 17- LH линза ST22316R8L
    Фара противотуманная KIA RIO X-LINE 17- RH линза ST22316R8R
    Фонарь задний KIA BONGO III 04- ST-223-1900L от 2360
    Фонарь задний KIA BONGO III 04- ST-223-1900R
    Фонарь задний KIA PREGIO 96-03 ST-223-1917L
    Фонарь задний KIA PREGIO 96-03 ST-223-1917R
    Фонарь задний KIA RIO 05-10 5D ST-223-1923L
    Фонарь задний KIA RIO 05-10 5D ST-223-1923R
    Фонарь задний KIA CEED 07-10 5D HBK ST-223-1928L от 3000
    Фонарь задний KIA CEED 07-10 5D HBK ST-223-1928R от 3000
    Фонарь задний KIA PICANTO 08-10 ST-223-1934L
    Фонарь задний KIA PICANTO 08-10 ST-223-1934R от 2010
    Фонарь задний KIA SPORTAGE 08-10 ST2231940L от 3100
    Фонарь задний KIA SPORTAGE 08-10 ST2231940R от 3100
    Фонарь задний KIA SOUL 09-11 LH ST-223-1942L от 5490
    Фонарь задний KIA SOUL 09-11 RH ST-223-1942R от 5490
    Фонарь задний KIA CERATO/FORTE 08-13 ST2231943LUE
    Фонарь задний KIA CERATO/FORTE 08-13 ST2231943RUE от 2550
    Фонарь задний KIA SORENTO 09-12 LED LH ST2231949L
    Фонарь задний KIA SORENTO 09-12 LED RH ST2231949R
    Фонарь задний KIA SPORTAGE III 10-14 LH ST2231951L от 2950
    Фонарь задний KIA SPORTAGE III 10-15 RH ST2231951R
    Фонарь задний KIA PICANTO 11-15 LH ST2231953L от 3000
    Фонарь задний KIA PICANTO 11-15 RH ST2231953R
    Фонарь задний KIA CEED 12-15 LH HBK ST2231959L от 4550
    Фонарь задний KIA CEED 12-15 RH HBK ST2231959R от 4550
    Фонарь задний KIA SORENTO 12-15 LED LH ST2231964L
    Фонарь задний KIA SORENTO 12-15 LED RH ST2231964R
    Фонарь задний KIA OPTIMA 16-18 LH ST2231978L
    Фонарь задний KIA OPTIMA 16-18 RH ST2231978R от 6120
    Фонарь задний KIA SPORTAGE 16-18 LH ST2231981L
    Фонарь задний KIA SPORTAGE 16-18 RH ST2231981R
    Фонарь задний KIA CERATO/FORTE 16-19 LH ST2231996L
    Фонарь задний KIA CERATO/FORTE 16-19 RH ST2231996R
    Фонарь задний KIA BESTA 92-96 ST-223-19BBL
    Фонарь задний KIA BESTA 92-96 ST-223-19BBR
    Фонарь задний KIA RIO 10-14 4D ST-223-19R1L
    Фонарь задний KIA RIO 10-14 4D ST-223-19R1R
    Фонарь задний KIA RIO 10-14 5D ST-223-19R2L
    Фонарь задний KIA RIO 10-14 5D ST-223-19R2R
    Фонарь задний KIA RIO 15-17 4D LH ST22319R3L
    Фонарь задний KIA RIO 15-17 4D RH ST22319R3R
    Фонарь задний KIA RIO 17-20 LH ST22319R7L от 3040
    Фонарь задний KIA RIO 17-20 RH ST22319R7R от 3040
    Фонарь задний KIA RIO X-LINE 17- LH ST22319R7XL
    Фонарь задний KIA RIO X-LINE 17- RH ST22319R7XR
    Фонарь задний KIA SPECTRA 01- ST-223-19S1L от 3140
    Фонарь задний KIA SPECTRA 01- ST-223-19S1R от 3140
    Фара противотуманная KIA BONGO III 04-12 LH ST-223-2000L от 2140
    Фара противотуманная KIA BONGO III 04-12 RH ST-223-2000R от 2140
    Туманка HYUNDAI GRACE 95-03 ST-223-2001L
    Фара противотуманная KIA PICANTO 04-07 ST-223-2001L-UE от 1330
    Туманка HYUNDAI GRACE 95-03 ST-223-2001R
    Фара противотуманная KIA PICANTO 04-07 ST-223-2001R-UE от 1330
    Фара противотуманная KIA RIO 00-05 ST-223-2003L от 1340
    Фара противотуманная KIA RIO 00-05 ST-223-2003R от 1340
    Фара противотуманная KIA CEED 07-10 LH ST2232009LUE от 1640
    Фара противотуманная KIA CEED 07-10 RH ST2232009RUE
    Туманка KIA PICANTO 08-10 ST-223-2010L
    Туманка KIA PICANTO 08-10 ST-223-2010R
    Фара противотуманная KIA BONGO III 12- LH ST2232012L
    Фара противотуманная KIA BONGO III 12- RH ST2232012R
    Туманка KIA SOUL 09-11 LH ST-223-2014L
    Туманка KIA SOUL 09-11 RH ST-223-2014R
    Фара противотуманная KIA SPORTAGE 08-10 ST2232017L
    Фара противотуманная KIA CERATO/FORTE 08-10 ST2232017LUQ от 1450
    Фара противотуманная KIA SPORTAGE 08-10 ST2232017R
    Фара противотуманная KIA CERATO/FORTE 09-11 ST2232017RUQ
    Фара противотуманная KIA SORENTO 09-12 LH ST2232018L
    Фара противотуманная KIA SORENTO 09-12 RH ST2232018R
    Фара противотуманная KIA SPORTAGE III 10-16 LH диодная полоса ST2232022DL
    Фара противотуманная KIA SPORTAGE III 10-16 LH ST-223-2022L от 1440
    Туманка KIA SPORTAGE III 10- ST-223-2022R
    Фара противотуманная KIA PICANTO 11-15 ST2232028L
    Фара противотуманная KIA PICANTO 11-15 ST2232028R
    Фара противотуманная KIA CEED 12-15 LH под две лампы ST2232029LUE от 2390
    Фара противотуманная KIA CEED 12-15 RH под две лампы ST2232029RUE от 2390
    Фара противотуманная KIA CEED 12-15 LH ST2232030LUE
    Фара противотуманная KIA CEED 12-15 RH ST2232030RUE от 1380
    Фара противотуманная KIA OPTIMA 14-16 LH ST2232036L от 1440
    Фара противотуманная KIA OPTIMA 14-16 RH ST2232036R от 1440
    Фара противотуманная KIA OPTIMA 14-16 LH LED ST2232037L
    Фара противотуманная KIA OPTIMA 14-16 RH LED ST2232037R
    Фара противотуманная KIA CEED 15-18 LH ST2232042LUE
    Фара противотуманная KIA CEED 15-18 RH ST2232042RUE
    Фара противотуманная KIA OPTIMA 16-18 LH LED ST2232051L от 5410
    Фара противотуманная KIA OPTIMA 16-18 RH LED ST2232051R от 5410
    Поворот в бампер KIA OPTIMA 18-20 LH ST2232064L от 1990
    Поворот в бампер KIA OPTIMA 18-20 RH ST2232064R от 1990
    Фара TOYOTA MARK II 02-04 LH ST-22-320L
    Фара TOYOTA MARK II 02-04 RH ST-22-320R от 2720
    Туманка KIA RIO 10-14 ST-223-20R1L

    Японский дизель QD32 вместо ЗМЗ-514

    Общие сведения

    Идея о создании альтернативы бензиновым моторам родилась давно. Конструктивные изыскания, многолетние исследования вылились в рождение дизельного 4-цилиндрового двигателя QD32, технические характеристики которого сразу отметили ценители безопасного вождения.

    Интересный факт! Владельцы УАЗиков нередко прибегают к замене родного ЗМЗ-514 на детище импортного автопрома.

    Впервые QD31 был представлен японцами в 90-х годах прошлого века, выступив в качестве достойной смены моторам TD. Рестайлинг аппарата последовал в 2000 году. Это был фурор, поскольку за многолетнюю историю бренда объем в 32 децилитра был прерогативой только у эксклюзивных вариантов ДВС.

    Ключевое отличие от прежних и конкурентных изделий – отсутствие впрыскной системы Common Rail, несмотря на то что двигатель QD32, технические характеристики которого только радовали, технологи не включили его в базовую комплектацию по причине простоты устройства и возможности отремонтировать вышедший из строя прибор своими руками.

    Агрегат отличается долгосрочной и безупречной службой, получивший за это в народе в народе прозвище «неубиваемый». Тюнинг тоже выполнять – одно удовольствие.

    Приоритеты технической стороны

    Рассматривая технические характеристики двигателя QD32, можно отметить, что для нормального функционирования требуется два вида смазочной жидкости. Зимой раскрывается потенциал благодаря синтетическому маслу. Летом он предпочитает полусинтетику. На сотку км у водителя уходит 10 литров. Привод ГРМ в структуре механический. Система управления топливным насосом высокого давления определяет развиваемую мощность. ТНВД может быть механическим или электронным. В первом случае, по отзывам, двигатели отличаются большей надежностью, имея 135 л. с. на электронном управлении.

    Преимущества замены старого движка на новый QD32

    В отличие от родного двигателя иностранный силовой агрегатQD32,даже если он б/у, имеет отличные характеристики:

    • большаямощность, равная 150 лошадиных сил;
    • крутящий момент в 350 Нм.

    Данные указаны для ДВС QD32, оснащенного электронным блоком управления топливного насоса высокого давления.

    При механическом управлениимаксимальные мощностные показатели дизельных движков QD32снижены до значений, равных 135л. с. и 330 Нм соответственно.

    Нюансы конструкции

    К конструктивным особенностям двигателя «Ниссана» QD32, технические характеристики которого продуманы технологами до мелочей, можно отнести следующие:

    1. Производитель сделал головку блока цилиндров, выбрав в качестве базового материала чугун.
    2. В чугунном блоке гильзы не используются.
    3. Применяется шестеренчатый привод ГРМ, практически не требующий замены.
    4. Базовая версия атмосферника вихревого типа.

    К особенностям относится и смазочная система с подачей масла принудительного плана. Преимуществом навесного оборудования является высокий эксплуатационный ресурс.

    Почему разработчики предпочли чугун, ведь он утяжеляет узел и алюминий был намного легче? В большинстве случаев отливка производится из легированного чугуна. Материал характеризуется как наиболее прочный, обладающий низким коэффициентом трения между материалами поршневых колец и самих поршней. Чугунные стенки имеют высокий процент надежности, выдерживают большие нагрузки, более износоустойчивые.

    Особенности конструкции

    Изначально двигатель QD32 получил некоторые конструкционные особенности:

    • головка блока цилиндров выполнена из чугуна;
    • цилиндры проточены внутри чугунного блока без использования гильз;
    • привод распредвала ГРМ шестеренчатый;
    • камера сгорания атмосферной базовой версии вихревая;
    • механизм газораспределения OHV, клапаны в головке, распредвал внутри блока;
    • система смазки с принудительной подачей масла;
    • навесное оборудование с высоким эксплуатационным ресурсом.


    Компоновка навесного оборудования

    Выполнить капитальный ремонт можно по мануалу собственными силами без профильного образования. С другой стороны, модернизация мотора для повышения характеристик очень сложная.

    На грузовики устанавливался мотор с механическим насосом ТНВД, минивэны комплектовались движками с электронным приводом ТНВД. Механика гораздо надежнее электроники, хотя и проигрывает ей по комфорту эксплуатации. Аналог силового привода QD32 использовался в речных и морских судах.

    Достоинства и недостатки

    К явным положительным качествам причисляют следующие:

    • Судя по отзывам о технических характеристиках двигателя QD32, газораспределительная схема OHV не допускает обрывов в цепи ремня.
    • Конструкция мотора компактна и проста.
    • Изготовитель наделил двигатель Ниссан QD32 немалым ресурсом, доступной стоимостью.
    • Хорошие свойства ремонтопригодности.
    • Шестеренная передача не дает поршням и цилиндрам соударяться.

    Где использовался QD32?

    Главным образом атмосферник был постоянным участником продукции японского автоконцерна, а также в одной модели коллекции Datsun Truck. Его полюбили за простоту конструкции, удовлетворительный моторесурс по сравнению с турбинами. До первого капремонта хозяину стального коня можно быть спокойным, колеся на протяжении 500 тыс. км. Турбированные агрегаты приходится чинить после рубежа 250 тыс. километров.

    Одной из достойных черт является нетребовательное отношение к качеству топлива: не возбраняется залить случайно низкопробный бензин или соляру. Они в меньшей степени нагружены по сравнению с ДВС на механических нагнетателях и турбокомпрессорных установках. Острая необходимость в дорогостоящем ремонте отпадает, да и прейскурант на запчасти порадует. Страдает, конечно, мощность, динамика при разгоне.

    Использовался он в минивэнах «Караван», выпускаемых до 2002 г., в грузовиках «Атлас» до 2007 г. Неплохие характеристики двигателя QD32 мотивировали инженеров внедрять турбированный вариант в минивэне Elgrand, заднеприводных кроссоверах Regulus, внедорожниках «Террано».

    Технические характеристики QD32 3,2 л/100 л. с.

    Серия QD пришла на смену TD, использовалась несколько лет, в начале 2000 годов уступила место серии ZD. За всю историю дизелей Nissan подобным объемом камер сгорания могли похвастаться лишь ДВС серий ED, UD и FD. Создан атмосферный рядный дизель QD32 производителем Nissan для коммерческих микроавтобусов, тяжело нагруженных внедорожников и грузовиков.

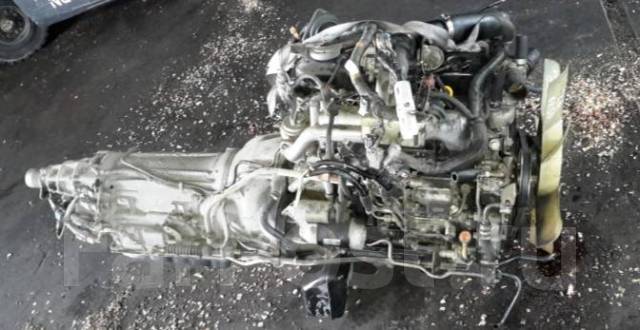

    ДВС QD32

    Важной особенностью является отсутствие в двигателе рампы высокого давления Common Rail, уже существовавшей на момент разработки дизеля. Изначально руководство компании упростило конструкцию для того, чтобы пользователь мог выполнить капремонт в полевых условиях своими руками.


    Блок цилиндров QD32

    Морально устаревшая схема двигателя с шестеренчатым ГРМ приводом гарантирует отсутствие соударения поршня/клапана, то есть QD32 не гнет клапана. Для обеспечения высокого ресурса ДВС и потенциала и блок, и головка ГБЦ выполнены из чугуна, поэтому форсировка позволит увеличить мощность на 50 л. с. без снижения эксплуатационного ресурса.


    ГБЦ QD32 в сборе

    Мощность мотора с механическим приводом ТНВД составляет 135 л. с., электронным приводом 150 л. с. Крутящий момент в первом случае будет равен 330 Нм, во втором варианте 350 Нм.

    Для базовой версии справедливы следующие технические характеристики QD32:

    ИзготовительNissan
    Марка ДВСQD32
    Годы производства1986 – …
    Объем3153 см3 (3,2 л)
    Мощность73,5 кВт (100 л. с.)
    Момент крутящий221 Нм (на 4200 об/мин)
    Вес258 кг
    Степень сжатия22
    ПитаниеТНВД с электронным управлением
    Тип моторарядный дизель
    Зажиганиекоммутаторное, бесконтактное
    Число цилиндров4
    Местонахождение первого цилиндраТВЕ
    Число клапанов на каждом цилиндре2
    Материал ГБЦчугун
    Впускной коллектордюралевый
    Выпускной коллекторлитой чугунный
    Распредвалоригинальный профиль кулачков
    Материал блока цилиндровчугун
    Диаметр цилиндра99,2 мм
    Поршнилитые алюминиевые с низкой юбкой
    Коленваллитой, 8 противовесов, 5 опор
    Ход поршня102 мм
    ГорючееАИ-92
    Нормативы экологииЕвро-1/2
    Расход топливатрасса – 10 л/100 км
    смешанный цикл 12 л/100 км

    город – 15 л/100 км

    Расход масламаксимум 0,6 л/1000 км
    Какое масло лить в двигатель по вязкости5W30, 5W40, 0W30, 0W40
    Какое масло лучше для двигателя по производителюLiqui Moly, ЛукОйл, Роснефть
    Масло для QD32 по составузимой синтетика, летом полусинтетика
    Объем масла моторного6,9 л
    Температура рабочая95°
    Ресурс ДВСзаявленный 250000 км
    реальный 450000 км
    Регулировка клапановшайбами
    Система охлажденияпринудительная, антифриз
    Объем ОЖ10 л
    ПомпаAisin WPT-063
    Свечи на QD32HKT Y-955RSON137, EIKO GN340 11065-0W801
    Зазор свечи1,1 мм
    Привод ГРМшестеренчатый
    Порядок работы цилиндров1-3-4-2
    Воздушный фильтрMicro AV3760, VIC A-2005V
    Масляный фильтрFiltron OP567/3, Fiaam FT4905, Alco SP-901, Bosch 0986AF1067, Campion COF102105S
    Маховик6 отверстий для крепежа и 1 отверстие центровочное
    Болты крепления маховикаМ12х1,25 мм, длина 26 мм
    Маслосъемные колпачкипроизводитель Goetze, впускные светлые
    выпускные темные
    Компрессияот 13 бар, разница в соседних цилиндрах максимум 1 бар
    Обороты ХХ650 – 750 мин-1
    Усилие затягивания резьбовых соединенийсвеча – 32 – 38 Нм
    маховик – 72 – 80 Нм

    болт сцепления – 42 – 51 Нм

    крышка подшипника – 167 – 177 Нм (коренной) и 78 – 83 Нм (шатунный)

    головка цилиндров – три стадии 39 – 44 Нм, 54 – 59 Нм + 90°

    Детальное описание параметров содержит мануал, в том же руководстве имеются пошаговые инструкции для обслуживания и ремонта.

    Содержание статьи

    Особенности конструкции

    Изначально двигатель QD32 получил некоторые конструкционные особенности:

    • головка блока цилиндров выполнена из чугуна;
    • цилиндры проточены внутри чугунного блока без использования гильз;
    • привод распредвала ГРМ шестеренчатый;
    • камера сгорания атмосферной базовой версии вихревая;
    • механизм газораспределения OHV, клапаны в головке, распредвал внутри блока;
    • система смазки с принудительной подачей масла;
    • навесное оборудование с высоким эксплуатационным ресурсом.


    Компоновка навесного оборудования

    Выполнить капитальный ремонт можно по мануалу собственными силами без профильного образования. С другой стороны, модернизация мотора для повышения характеристик очень сложная.

    На грузовики устанавливался мотор с механическим насосом ТНВД, минивэны комплектовались движками с электронным приводом ТНВД. Механика гораздо надежнее электроники, хотя и проигрывает ей по комфорту эксплуатации. Аналог силового привода QD32 использовался в речных и морских судах.

    Перечень модификаций ДВС

    За время серийного производства дизеля QD32 характеристики двигателя постоянно изменялись, поэтому существует 6 модификаций мотора:

    • QD321 – 221 Нм на 2000 оборотах, 100 л. с., устанавливался на Nissan Caravan с АКПП в период 1996 – 2001 г.;
    • QD322 – 209 Нм на 2000 оборотах, 100 л. с., использовался в Nissan Homy с МКПП в 1996 – 2001 г.;
    • QD323 – 221 Нм, 110 л. с., разработка для Datsun Truck, 1997 – 2002 г.;
    • QD324 – 221 Нм, 105 л. с., создан для Nissan Atlas, 1997 – 2004 г.;
    • QD325 – 216 Нм, 98 л. с., для европейского рынка на Nissan Atlas, 2004 – 2007 г.;
    • QD32ETi – 333 Нм, 150 л. с. для Nissan Elgrand и Terrano, 1997 – 1999г.


    Дизель QD32ETi

    В последнем случае навесное оборудование резко отличается от штатной комплектации. Добавлен интеркуллер, изменена конструкция коллекторов, однако сохранены объемы камер сгорания.

    Плюсы и минусы

    Упростив устройство ДВС для грузовиков и минивэнов, разработчики обеспечили ряд преимуществ:

    • схема газораспределения OHV исключает перескакивание и обрыв ремня/цепи;
    • конструкция простая, надежная, компактная;
    • высокий ресурс и ремонтопригодность, в том числе собственными силами.


    ТНВД с механическим управлением

    Недостатком является высокая инерционность и шумность, ограничения мощности. Невозможно использовать 4 клапана на цилиндр и применение высокоэффективных конфигураций каналов впускного и выпускного тракта. Благодаря шестеренной передаче ГРМ на 100% исключено соударение поршней с цилиндрами.

    Список моделей авто, в которых устанавливался

    Атмосферный мотор QD32 использовался в автомобилях Nissan:

    • Homy/Caravan – 1996 – 2002, минивэн;
    • Atlas – 1997 – 2007, коммерческий грузовик.


    Nissan Caravan

    Турбодизель QD32ETi устанавливался в машинах Nissan:

    • Terrano – полный и задний привод, кузов KD-JRR50 и KD-RR50, внедорожник;
    • Regulus – заднеприводный внедорожник;
    • Elgrand – заднеприводный минивэн.

    Комплектовались этим силовым приводом автомобили Datsun Truck в период 1997 – 2002 г.

    Регламент обслуживания QD32 3,2 л/100 л. с.

    Производителем Nissan разработан на двигатель QD32 следующий график техобслуживания:

    • рекомендовано производить регулировку тепловых зазоров клапанов после 30000 пробега;
    • изготовителем указана прочистка вентиляции картера через 2 года;
    • производитель настоятельно рекомендует менять моторное масло и масляный фильтр через 7500 км;
    • топливный фильтр нужно поменять после 40000 пробега;
    • по данным производителя воздушный фильтр подлежит замене после 20000 км;
    • по данным завода антифриз сохраняет свойства около 40000 км;
    • ресурс свечей этих движков составляет 20000 пробега;
    • выпускной коллектор частично прогорает через 60000 км.


    Обслуживание дизеля QD32

    Ресурс помпы и зубчатых колес привода ГРМ на порядок выше, чем у обычных модификаций.

    Обзор неисправностей и способы их ремонта

    По умолчанию мотор QD32 имеет несколько характерных неисправностей:

    Скачут оборотыполомка блока электроуправления ТНВДзамена электронного блока управления
    Дизель глохнетвыход из строя клапана отсечкизамена клапана отсечки подачи топлива
    Перебои и синий дым при повышении оборотов более 20001) засорение топливной системы
    2) поломка распылителей
    1) очистка топливной системы
    2) замена распылителей форсунок


    Ремонт QD32

    Дизель считается очень надежным, беспроблемным, ремонтопригодным, неприхотливым к качеству солярки и смазки.

    Варианты тюнинга мотора

    Изначально двигатель QD32 проектировался для тяжелых микроавтобусов, то есть, не для гонок, а максимально безопасного динамичного передвижения транспортного средства. Однако тюнинг позволяет выжать максимум мощности/крутящего момента из любого мотора. Например, для дизеля QD32 придется выполнить последовательность действий:

    • установка контрактной турбины с наддувом 1,2 атмосферы;
    • модернизация ТНВД из электронного в механический привод;
    • установка высокопроизводительных форсунок;
    • настройка форсунок и насоса высокого давления на стенде;
    • перепрошивка версии программного управления ЭБУ.


    Тюнинг QD32

    Следует учесть, что любой тюнинг для повышения характеристики ДВС снижает безопасность транспортного средства, поэтому придется доработать тормозную систему и ходовую автомобиля. Для этого следует заменить подушки мотора и коробки, тормозные диски.

    В РФ популярен свап УАЗ «буханок» за счет установки на них дизеля QD32 безо всяких доработок. Пользователю следует помнить, что тюнинг выпускного тракта в данном случае практически бесполезен. Модернизировать нужно либо блок цилиндров вместе с ШПГ, либо впускной тракт вместе с ГРМ (шлифовка ГБЦ, замена распредвала).

    Таким образом, дизель QD32 является высокоресурсным надежным силовым приводом тяжелых транспортных средств производителя Nissan. Существует несколько атмосферных модификаций и одна турбо версия мощностью 200 л. с.

    auto-gl.ru

    Секреты тюнинга

    Перед тем как поменять родной мотор, автомобилисту важно поинтересоваться, имеется ли в СТО разрешение на подобные мероприятия. Это нужно во избежание проблем с регистрационной процедурой после тюнинга. Задача квалифицированного сварщика на предварительном этапе правильно установить кардан относительно поддона. Следующим шагом будет переустановка турбинной улитки и монтаж воздуховодов. Обязательно потребуется контроль состояния ТНВД, свечей, уплотнений. Необходима также проверка впускного коллектора.

    В настройке ТНВД нужно сделать акцент на положение шестеренок. В случае необходимости можно несколько зубьев сместить. Для того чтобы характеристики двигателя «Ниссан» QD32 соответствовали нормам, подвеску при монтаже нужно немного приподнять. Затем производится подключение электрооборудования, топливных, водяных, воздушных магистралей. Обязательно проверяется функциональность всех систем.

    О частых неполадках

    Коллекция неполадок содержит:

    • внезапное глушение движка, работа с перебоями при оборотах свыше 2 000 в минуту;
    • цвет выхлопа приобретает синий окрас;
    • наблюдается нестабильность оборотов.

    Перед ремонтом следует изучить полную характеристику двигателя QD32 Nissan Caravan или иной модели. Потребуется грамотная диагностика. При нестабильном состоянии оборотов придется искать причины в электроуправлении ТНВД. Высока вероятность его замены. Аналогичная процедура ждет при обнаружении проблем с клапаном отсечки подачи горючего. При засоре топливного узла мастер его прочистит, а в ситуации с некорректной работой форсунок их заменит.

    Самодиагностика и ее основы

    Для самостоятельного проведения диагностических процедур вначале обязательно нужно найти специальный разъем, располагающийся под рулевой колонкой. Стартер приводится в положение ON, движок заводить не надо. Скрепкой замыкаются контакты 8 и 9 в этом разъеме. Перемыкание происходит на пару секунд. Далее скрепку надо вытащить, при этом автомобилист заметит сигнал чек-лампы. Длинные и короткие моргания следует посчитать. Как понять, что нет неисправностей? Об этом свидетельствует код «55» — это 10 морганий, половина из которых длинные.

    Как сделать самодиагностику мотора (руководство)

    Для проведения самодиагностики мотора QD32 для начала необходимо найти так называемый диагностический разъем. Как правило, он находится под рулевой колонкой (7 отверстий в два ряда). Перед началом диагностики нужно перевести стартер в позицию «ON», не заводя при этом мотор.

    Далее с помощью скрепки нужно замкнуть контакты №8 и №9 в разъеме (при просмотре слева-направо, это первые два отверстия, расположенные в нижнем ряду). Контакты перемыкаются всего на пару секунд. Скрепка вытаскивается, ЧЕК-лампочка должна заморгать.

    Нужно точно подсчитать количество длинных и коротких морганий. При этом длинные моргания означают десятки, а короткие – единицы в шифре кода самодиагностики. Например, 5 длинных морганий и 5 коротких составляют код 55. Это означает, что в двигателе неисправностей нет. Чтобы перезагрузить самодиагностику, нужно выполнить последовательность описанных действий заново.

    Для примера приведем таблицу кодов самодиагностики для двигателя QD32ETi.

    Принципы ремонтных работ

    Починка предполагает разбор движка, очистку от масла, грязи. Трудно увидеть дефект, не избавившись от нагара. Специалисты проверят, не нарушена ли геометрия деталей, подверженных трению, измерят зазоры. При обнаружении трещин на блоке без дефектовок коленвала не обойтись.

    Как проводится устранение проблем с цилиндровым блоком? На этом участке подразумевается его обработка, расточка, смена колец. Выгодно будет поменять масляный насос, водяную помпу и газораспределительный механизм. Выбор ремонтных операций продиктован состоянием запчастей, механизмов. Без знаний, навыков, измерительной аппаратуры выполнить качественный ремонт не получится.

    Профилактические меры во избежание поломок

    Понятное дело – бережная эксплуатация «ласточки» поможет длительное время не заезжать в автосервисные мастерские. Своевременное техническое обслуживание позволит избежать трудных ситуаций в пути. Производитель предлагает автовладельцам менять топливный фильтр через каждые 40 000 км. Тепловые зазоры клапанов рекомендуется регулировать, достигнув отметки 30 тыс. км. Особенное значение имеет замена масляной жидкости, проведенная вовремя. Делать это лучше после 7,5 тыс. км. Не реже двух раз в год следует оптимально чистить вентиляцию. После двадцати тысяч километров нужно менять воздушные фильтры, свечи подогрева. Не лишним является обновление антифриза.

    Профилактика поломки – график техобслуживания

    Продлить работу дизеля QD32 и избежать его поломки поможет не только бережная эксплуатация, но и своевременное проведение мер технического обслуживания. Производитель Nissan установил для своего детища следующие периоды техобслуживания:

    1. Замена топливного фильтра каждые 40 тыс. км пробега.
    2. Регулировка тепловых зазоров клапанов после каждых 30 тыс. км пути.
    3. Замена моторного масла, а также масляного фильтра после прохождения 7,5 тыс. км трассы.
    4. Прочистка системы вентиляции картера один раз в 2 года.
    5. Замена воздушного фильтра через каждые 20 тыс. км пути.
    6. Обновление антифриза каждые 40 тыс. км пути.
    7. Замена выпускного коллектора через 60 тыс. км пробега.
    8. Свечи требуют замены после прохождения 20 тыс. км пути.

    Характеристики Noblelift FD30-QD32. грузоподъемность, размеры, вес, высота подъема


    Серия QD пришла на смену TD, использовалась несколько лет, в начале 2000 годов уступила место серии ZD. За всю историю дизелей Nissan подобным объемом камер сгорания могли похвастаться лишь ДВС серий ED, UD и FD. Создан атмосферный рядный дизель QD32 производителем Nissan для коммерческих микроавтобусов, тяжело нагруженных внедорожников и грузовиков.

    ДВС QD32

    Важной особенностью является отсутствие в двигателе рампы высокого давления Common Rail, уже существовавшей на момент разработки дизеля. Изначально руководство компании упростило конструкцию для того, чтобы пользователь мог выполнить капремонт в полевых условиях своими руками.


    Блок цилиндров QD32

    Морально устаревшая схема двигателя с шестеренчатым ГРМ приводом гарантирует отсутствие соударения поршня/клапана, то есть QD32 не гнет клапана. Для обеспечения высокого ресурса ДВС и потенциала и блок, и головка ГБЦ выполнены из чугуна, поэтому форсировка позволит увеличить мощность на 50 л. с. без снижения эксплуатационного ресурса.


    ГБЦ QD32 в сборе

    Мощность мотора с механическим приводом ТНВД составляет 135 л. с., электронным приводом 150 л. с. Крутящий момент в первом случае будет равен 330 Нм, во втором варианте 350 Нм.

    Для базовой версии справедливы следующие технические характеристики QD32:

    ИзготовительNissan
    Марка ДВСQD32
    Годы производства1986 – …
    Объем3153 см3 (3,2 л)
    Мощность73,5 кВт (100 л. с.)
    Момент крутящий221 Нм (на 4200 об/мин)
    Вес258 кг
    Степень сжатия22
    ПитаниеТНВД с электронным управлением
    Тип моторарядный дизель
    Зажиганиекоммутаторное, бесконтактное
    Число цилиндров4
    Местонахождение первого цилиндраТВЕ
    Число клапанов на каждом цилиндре2
    Материал ГБЦчугун
    Впускной коллектордюралевый
    Выпускной коллекторлитой чугунный
    Распредвалоригинальный профиль кулачков
    Материал блока цилиндровчугун
    Диаметр цилиндра99,2 мм
    Поршнилитые алюминиевые с низкой юбкой
    Коленваллитой, 8 противовесов, 5 опор
    Ход поршня102 мм
    ГорючееАИ-92
    Нормативы экологииЕвро-1/2
    Расход топливатрасса – 10 л/100 км
    смешанный цикл 12 л/100 км

    город – 15 л/100 км

    Расход масламаксимум 0,6 л/1000 км
    Какое масло лить в двигатель по вязкости5W30, 5W40, 0W30, 0W40
    Какое масло лучше для двигателя по производителюLiqui Moly, ЛукОйл, Роснефть
    Масло для QD32 по составузимой синтетика, летом полусинтетика
    Объем масла моторного6,9 л
    Температура рабочая95°
    Ресурс ДВСзаявленный 250000 км
    реальный 450000 км
    Регулировка клапановшайбами
    Система охлажденияпринудительная, антифриз
    Объем ОЖ10 л
    ПомпаAisin WPT-063
    Свечи на QD32HKT Y-955RSON137, EIKO GN340 11065-0W801
    Зазор свечи1,1 мм
    Привод ГРМшестеренчатый
    Порядок работы цилиндров1-3-4-2
    Воздушный фильтрMicro AV3760, VIC A-2005V
    Масляный фильтрFiltron OP567/3, Fiaam FT4905, Alco SP-901, Bosch 0986AF1067, Campion COF102105S
    Маховик6 отверстий для крепежа и 1 отверстие центровочное
    Болты крепления маховикаМ12х1,25 мм, длина 26 мм
    Маслосъемные колпачкипроизводитель Goetze, впускные светлые
    выпускные темные
    Компрессияот 13 бар, разница в соседних цилиндрах максимум 1 бар
    Обороты ХХ650 – 750 мин-1
    Усилие затягивания резьбовых соединенийсвеча – 32 – 38 Нм
    маховик – 72 – 80 Нм

    болт сцепления – 42 – 51 Нм

    крышка подшипника – 167 – 177 Нм (коренной) и 78 – 83 Нм (шатунный)

    головка цилиндров – три стадии 39 – 44 Нм, 54 – 59 Нм + 90°

    Детальное описание параметров содержит мануал, в том же руководстве имеются пошаговые инструкции для обслуживания и ремонта.

    Общие сведения

    Идея о создании альтернативы бензиновым моторам родилась давно. Конструктивные изыскания, многолетние исследования вылились в рождение дизельного 4-цилиндрового двигателя QD32, технические характеристики которого сразу отметили ценители безопасного вождения.

    Интересный факт! Владельцы УАЗиков нередко прибегают к замене родного ЗМЗ-514 на детище импортного автопрома.

    Впервые QD31 был представлен японцами в 90-х годах прошлого века, выступив в качестве достойной смены моторам TD. Рестайлинг аппарата последовал в 2000 году. Это был фурор, поскольку за многолетнюю историю бренда объем в 32 децилитра был прерогативой только у эксклюзивных вариантов ДВС.

    Ключевое отличие от прежних и конкурентных изделий – отсутствие впрыскной системы Common Rail, несмотря на то что двигатель QD32, технические характеристики которого только радовали, технологи не включили его в базовую комплектацию по причине простоты устройства и возможности отремонтировать вышедший из строя прибор своими руками.

    Агрегат отличается долгосрочной и безупречной службой, получивший за это в народе в народе прозвище «неубиваемый». Тюнинг тоже выполнять – одно удовольствие.


    Приоритеты технической стороны

    Рассматривая технические характеристики двигателя QD32, можно отметить, что для нормального функционирования требуется два вида смазочной жидкости. Зимой раскрывается потенциал благодаря синтетическому маслу. Летом он предпочитает полусинтетику. На сотку км у водителя уходит 10 литров. Привод ГРМ в структуре механический. Система управления топливным насосом высокого давления определяет развиваемую мощность. ТНВД может быть механическим или электронным. В первом случае, по отзывам, двигатели отличаются большей надежностью, имея 135 л. с. на электронном управлении.

    Перечень модификаций ДВС

    За время серийного производства дизеля QD32 характеристики двигателя постоянно изменялись, поэтому существует 6 модификаций мотора:

    • QD321 – 221 Нм на 2000 оборотах, 100 л. с., устанавливался на Nissan Caravan с АКПП в период 1996 – 2001 г.;
    • QD322 – 209 Нм на 2000 оборотах, 100 л. с., использовался в Nissan Homy с МКПП в 1996 – 2001 г.;
    • QD323 – 221 Нм, 110 л. с., разработка для Datsun Truck, 1997 – 2002 г.;
    • QD324 – 221 Нм, 105 л. с., создан для Nissan Atlas, 1997 – 2004 г.;
    • QD325 – 216 Нм, 98 л. с., для европейского рынка на Nissan Atlas, 2004 – 2007 г.;
    • QD32ETi – 333 Нм, 150 л. с. для Nissan Elgrand и Terrano, 1997 – 1999г.


    Дизель QD32ETi

    В последнем случае навесное оборудование резко отличается от штатной комплектации. Добавлен интеркуллер, изменена конструкция коллекторов, однако сохранены объемы камер сгорания.

    Нюансы конструкции

    К конструктивным особенностям двигателя «Ниссана» QD32, технические характеристики которого продуманы технологами до мелочей, можно отнести следующие:

    1. Производитель сделал головку блока цилиндров, выбрав в качестве базового материала чугун.
    2. В чугунном блоке гильзы не используются.
    3. Применяется шестеренчатый привод ГРМ, практически не требующий замены.
    4. Базовая версия атмосферника вихревого типа.

    К особенностям относится и смазочная система с подачей масла принудительного плана. Преимуществом навесного оборудования является высокий эксплуатационный ресурс.

    Почему разработчики предпочли чугун, ведь он утяжеляет узел и алюминий был намного легче? В большинстве случаев отливка производится из легированного чугуна. Материал характеризуется как наиболее прочный, обладающий низким коэффициентом трения между материалами поршневых колец и самих поршней. Чугунные стенки имеют высокий процент надежности, выдерживают большие нагрузки, более износоустойчивые.

    Технические характеристики TD27 2,7 л85 л. с.

    Изначально в двигателе производителя Nissan объемом 2,7 л серии TD для достижения 85 л. с. и 216 Нм были использованы технические решения:

    • рядная схема двигателя с четырьмя цилиндрами;
    • чугунная головка ГБЦ и шестеренчатая передача от коленчатого вала на распредвал и ТНВД;
    • привод клапанов коромыслами и штангами по схеме газораспределения OHV;
    • вихревая камера сгорания.


    Механизм газораспределения с нижним валом, коромыслами и толкателями по схеме OHV

    Поскольку цепного/ременного привода здесь нет, дизель TD27 не гнет клапана. В результате получился «громкий», но очень надежный атмосферный ДВС для тяжелых машин, эксплуатирующихся в тяжелых условиях. Внутри серии TD разработчикам удалось увеличить мощность за счет того, что стали больше объемы цилиндров.

    Для более подробного ознакомления все технические характеристики TD27 собраны в таблицу:

    ИзготовительGM DAT
    Марка ДВСTD27
    Годы производства1986 – …
    Объем2663 см3 (2,7 л)
    Мощность62,5 кВт (85 л. с.)
    Момент крутящий216 Нм (на 2400 об/мин)
    Вес250 кг
    Степень сжатия22
    Питаниемеханический ТНВД
    Тип моторарядный дизель четырехцилиндровый
    Зажиганиесвечи для первичного воспламенения
    Число цилиндров4
    Местонахождение первого цилиндраТВЕ
    Число клапанов на каждом цилиндре2
    Материал ГБЦвысокопрочный чугун
    Впускной коллектордюралевый
    Выпускной коллекторлитой чугунный
    Распредвал8 кулачков, нижнее расположение
    Материал блока цилиндровчугун
    Диаметр цилиндра96 мм
    Поршниоригинальные, дюралевые, 5 типов проточек
    Коленвалполнопротивовесный
    Ход поршня92 мм
    Горючеедизтопливо
    Нормативы экологииЕвро-3
    Расход топливатрасса – 10 л/100 км
    смешанный цикл 12 л/100 км

    город – 13 л/100 км

    Расход масламаксимум 0,6 л/1000 км
    Какое масло лить в двигатель по вязкости20W40, 20W50 лето, 10W40 зима, 5W30 турбо
    Какое масло лучше для двигателя по производителюNissan
    Масло для TD27 по составусинтетика, полусинтетика, минеральное
    Объем масла моторного6,2 л
    Температура рабочая95°
    Ресурс ДВСзаявленный 250000 км
    реальный 500000 км
    Регулировка клапановгайки
    Система охлажденияпринудительная, антифриз
    Объем ОЖ10 л
    ПомпаGWN-23AF, F-202, N-144
    Свечи на TD27PN137 HKT
    Зазор свечи1,1 мм
    Привод ГРМшестеренчатый
    Порядок работы цилиндров1-3-4-2
    Воздушный фильтрChampion CAF100105R, Bosch 1457433275, Borg&Beck BFA2345, Ashika 20-01-110
    Масляный фильтрBosch 098AF1071, Blue Print ADN12113, Ashika 10-01-114
    Маховик6 крепежных отверстий и 1 посадочное
    Болты крепления маховикаМ12х1,25 мм, длина 26 мм
    Маслосъемные колпачки1320781W00
    Компрессиянорма 30 бар, минимум 25 бар, разница в соседних цилиндрах максимум 3 бара
    Обороты ХХ750 – 800 мин-1
    Усилие затягивания резьбовых соединенийсвеча – 31 – 39 Нм
    маховик – 62 – 87 Нм

    болт сцепления – 19 – 30 Нм

    крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

    головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

    Достоинства и недостатки

    К явным положительным качествам причисляют следующие:

    • Судя по отзывам о технических характеристиках двигателя QD32, газораспределительная схема OHV не допускает обрывов в цепи ремня.
    • Конструкция мотора компактна и проста.
    • Изготовитель наделил двигатель Ниссан QD32 немалым ресурсом, доступной стоимостью.
    • Хорошие свойства ремонтопригодности.
    • Шестеренная передача не дает поршням и цилиндрам соударяться.

    Плюсы и минусы

    Упростив устройство ДВС для грузовиков и минивэнов, разработчики обеспечили ряд преимуществ:

    • схема газораспределения OHV исключает перескакивание и обрыв ремня/цепи;
    • конструкция простая, надежная, компактная;
    • высокий ресурс и ремонтопригодность, в том числе собственными силами.


    ТНВД с механическим управлением

    Недостатком является высокая инерционность и шумность, ограничения мощности. Невозможно использовать 4 клапана на цилиндр и применение высокоэффективных конфигураций каналов впускного и выпускного тракта. Благодаря шестеренной передаче ГРМ на 100% исключено соударение поршней с цилиндрами.

    Где использовался QD32?

    Главным образом атмосферник был постоянным участником продукции японского автоконцерна, а также в одной модели коллекции Datsun Truck. Его полюбили за простоту конструкции, удовлетворительный моторесурс по сравнению с турбинами. До первого капремонта хозяину стального коня можно быть спокойным, колеся на протяжении 500 тыс. км. Турбированные агрегаты приходится чинить после рубежа 250 тыс. километров.

    Одной из достойных черт является нетребовательное отношение к качеству топлива: не возбраняется залить случайно низкопробный бензин или соляру. Они в меньшей степени нагружены по сравнению с ДВС на механических нагнетателях и турбокомпрессорных установках. Острая необходимость в дорогостоящем ремонте отпадает, да и прейскурант на запчасти порадует. Страдает, конечно, мощность, динамика при разгоне.

    Использовался он в минивэнах «Караван», выпускаемых до 2002 г., в грузовиках «Атлас» до 2007 г. Неплохие характеристики двигателя QD32 мотивировали инженеров внедрять турбированный вариант в минивэне Elgrand, заднеприводных кроссоверах Regulus, внедорожниках «Террано».

    Список моделей авто, в которых устанавливался

    Атмосферный мотор QD32 использовался в автомобилях Nissan:

    • Homy/Caravan – 1996 – 2002, минивэн;
    • Atlas – 1997 – 2007, коммерческий грузовик.


    Nissan Caravan

    Турбодизель QD32ETi устанавливался в машинах Nissan:

    • Terrano – полный и задний привод, кузов KD-JRR50 и KD-RR50, внедорожник;
    • Regulus – заднеприводный внедорожник;
    • Elgrand – заднеприводный минивэн.

    Комплектовались этим силовым приводом автомобили Datsun Truck в период 1997 – 2002 г.

    Секреты тюнинга

    Перед тем как поменять родной мотор, автомобилисту важно поинтересоваться, имеется ли в СТО разрешение на подобные мероприятия. Это нужно во избежание проблем с регистрационной процедурой после тюнинга. Задача квалифицированного сварщика на предварительном этапе правильно установить кардан относительно поддона. Следующим шагом будет переустановка турбинной улитки и монтаж воздуховодов. Обязательно потребуется контроль состояния ТНВД, свечей, уплотнений. Необходима также проверка впускного коллектора.

    В настройке ТНВД нужно сделать акцент на положение шестеренок. В случае необходимости можно несколько зубьев сместить. Для того чтобы характеристики двигателя «Ниссан» QD32 соответствовали нормам, подвеску при монтаже нужно немного приподнять. Затем производится подключение электрооборудования, топливных, водяных, воздушных магистралей. Обязательно проверяется функциональность всех систем.

    О частых неполадках

    Коллекция неполадок содержит:

    • внезапное глушение движка, работа с перебоями при оборотах свыше 2 000 в минуту;
    • цвет выхлопа приобретает синий окрас;
    • наблюдается нестабильность оборотов.

    Перед ремонтом следует изучить полную характеристику двигателя QD32 Nissan Caravan или иной модели. Потребуется грамотная диагностика. При нестабильном состоянии оборотов придется искать причины в электроуправлении ТНВД. Высока вероятность его замены. Аналогичная процедура ждет при обнаружении проблем с клапаном отсечки подачи горючего. При засоре топливного узла мастер его прочистит, а в ситуации с некорректной работой форсунок их заменит.

    Обзор неисправностей и способы их ремонта

    Машины Nissan Fuga Fuga 1st generation Nissan Fuga GT350 Four Бывшая
    Благодаря шестеренчатому приводу соударение поршней с клапанами невозможно, мотор TD27 никогда не гнет клапана. Однако и у самого надежного дизеля с завода присутствует ряд неисправностей, характерных исключительно для его конструкции:

    Дизель не достигает пиковой мощностизабита сетка после фильтра тонкой очисткипрочистка или замена сетки
    Увеличение расхода топлива и маслаизбыточное давление в картере из-за износа поршневой группызамена поршней, колец
    Неравномерная работа ДВС1)износ клапанов, толкателей, коромысел и кулачков распредвала 2)проблемы с топливной аппаратурой1)замена элементов ГРМ 2)диагностика и ремонт топливной аппаратуры


    Самостоятельный ремонт дизеля TD27 можно выполнить в гараже в одиночку

    Применение масла низкого качества или не соответствующего по API/SAE и температурным режимам (зимнее, летнее, всесезонное) приводит к лавинообразному нарастанию проблем:

    • изнашивается поршень и зеркало цилиндра, появляются задиры;
    • количество газов, прорывающихся в картер, увеличивается, возникает избыточное давление;
    • дизель становится шумным и тряским, повышается расход смазки и топлива.

    После чего владелец начинает заливать самую дешевую смазку, усугубляя ситуацию.

    Самодиагностика и ее основы

    Для самостоятельного проведения диагностических процедур вначале обязательно нужно найти специальный разъем, располагающийся под рулевой колонкой. Стартер приводится в положение ON, движок заводить не надо. Скрепкой замыкаются контакты 8 и 9 в этом разъеме. Перемыкание происходит на пару секунд. Далее скрепку надо вытащить, при этом автомобилист заметит сигнал чек-лампы. Длинные и короткие моргания следует посчитать. Как понять, что нет неисправностей? Об этом свидетельствует код «55» — это 10 морганий, половина из которых длинные.

    Принципы ремонтных работ

    Починка предполагает разбор движка, очистку от масла, грязи. Трудно увидеть дефект, не избавившись от нагара. Специалисты проверят, не нарушена ли геометрия деталей, подверженных трению, измерят зазоры. При обнаружении трещин на блоке без дефектовок коленвала не обойтись.

    Как проводится устранение проблем с цилиндровым блоком? На этом участке подразумевается его обработка, расточка, смена колец. Выгодно будет поменять масляный насос, водяную помпу и газораспределительный механизм. Выбор ремонтных операций продиктован состоянием запчастей, механизмов. Без знаний, навыков, измерительной аппаратуры выполнить качественный ремонт не получится.

    Профилактические меры во избежание поломок

    Понятное дело – бережная эксплуатация «ласточки» поможет длительное время не заезжать в автосервисные мастерские. Своевременное техническое обслуживание позволит избежать трудных ситуаций в пути. Производитель предлагает автовладельцам менять топливный фильтр через каждые 40 000 км. Тепловые зазоры клапанов рекомендуется регулировать, достигнув отметки 30 тыс. км. Особенное значение имеет замена масляной жидкости, проведенная вовремя. Делать это лучше после 7,5 тыс. км. Не реже двух раз в год следует оптимально чистить вентиляцию. После двадцати тысяч километров нужно менять воздушные фильтры, свечи подогрева. Не лишним является обновление антифриза.

    Технология Nissan e-POWER, на 100% управляемая электродвигателями, достигла мирового рубежа

    ЙОКОГАМА, Япония — Сегодня компания Nissan объявила о прорыве в эффективности двигателей, достигнув 50% теплового КПД с разрабатываемой системой e-POWER следующего поколения.

    Система Nissan e-POWER использует бортовой бензиновый двигатель для обеспечения электрической энергией аккумуляторной батареи электронного силового агрегата.Последний подход Nissan к разработке двигателей поднял планку до мирового уровня, превысив текущий средний для автомобильной промышленности диапазон 40% теплового КПД, что позволило еще больше снизить выбросы CO 2 автомобилями.

    «Стремясь к 2050 году обеспечить экологическую нейтральность на протяжении всего жизненного цикла нашей продукции, Nissan планирует электрифицировать все новые модели, представленные на основных рынках, к началу 2030-х годов», — сказал Тошихиро Хираи, старший вице-президент инженерного подразделения силовых агрегатов и электромобилей.«Стратегия электрификации Nissan способствует разработке электронных силовых агрегатов и высокоэффективных аккумуляторов для электромобилей, при этом e-POWER представляет собой еще одну важную стратегическую опору».

    Индивидуальный подход к повышению эффективности

    Транспортные средства с обычным двигателем внутреннего сгорания (ДВС) требуют мощности и производительности от двигателя в широком диапазоне скоростей (об / мин) и нагрузок. Это фундаментальное требование означает, что обычные двигатели не могут всегда работать с оптимальной эффективностью.Однако система Nissan e-POWER использует бортовой двигатель в качестве специального генератора электроэнергии для электронной трансмиссии системы. Работа двигателя ограничена его наиболее эффективным диапазоном, соответствующим образом регулируя выработку электроэнергии двигателем и количество электроэнергии, хранящейся в батарее.

    Благодаря такому целенаправленному подходу, а также развитию аккумуляторных технологий и методов управления энергопотреблением Nissan смогла повысить тепловую эффективность выше нынешних уровней. Разработка системы e-POWER следующего поколения продолжает этот путь повышения эффективности благодаря проектированию и разработке двигателя Nissan исключительно для e-POWER.

    Концепция STARC

    Для достижения 50% -ного теплового КПД компания Nissan разработала концепцию под названием STARC, названную в честь ключевых слов «сильный», «кувыркающийся» и «надлежащим образом растянутый прочный канал зажигания». Эта концепция позволяет повысить тепловой КПД за счет усиления потока газа в цилиндре (потока топливовоздушной смеси, которая втягивается в цилиндр) и зажигания, надежно сжигая более разбавленную топливно-воздушную смесь при высокой степени сжатия.

    В обычном двигателе существуют ограничения на управление уровнем разбавления топливовоздушной смеси для реагирования на изменяющиеся движущие нагрузки, с некоторыми компромиссами между различными рабочими условиями, такими как расход газа в цилиндре, метод зажигания и степень сжатия, которые может принести в жертву эффективность ради выходной мощности.

    Однако специальный двигатель, работающий в оптимальном диапазоне частоты вращения и нагрузки для выработки электроэнергии, позволяет значительно повысить термический КПД.

    В ходе внутренних испытаний компания Nissan достигла теплового КПД 43% при использовании метода разбавления EGR 1 и 46% при использовании обедненного горения 2 с многоцилиндровым двигателем. Уровень 50% был достигнут за счет работы двигателя при фиксированных оборотах и ​​нагрузке в сочетании с технологиями утилизации отработанного тепла.

    Система Nissan e-POWER

    e-POWER был впервые представлен в Японии в 2016 году вместе с Nissan Note. В его основе лежит та же технология, которая на 100% работает с электродвигателем, которая используется в Nissan LEAF для обеспечения мгновенного крутящего момента, мощности, эффективности и азарта. Система состоит из бензинового двигателя с генератором энергии, инвертором, аккумулятором и электродвигателем.

    В отличие от обычной гибридной системы, e-POWER позволяет использовать только бортовой двигатель для выработки электроэнергии, разделяя мощность двигателя и движущую силу на колесах.

    В конце декабря 2020 года Nissan выпустил на рынок Японии совершенно новый Note. Совершенно новый Note поставляется исключительно с e-POWER и уже получил более 20 000 заказов. Как самая продаваемая модель компании на внутреннем рынке, Note играет ключевую роль в глобальном плане трансформации бизнеса Nissan NEXT.

    1 Технология, рециркулирующая часть выхлопных газов после сгорания обратно в камеру сгорания.

    2 Сжигание с соотношением воздух-топливо, в котором содержится больше воздуха, чем теоретическое соотношение воздух-топливо (при котором реакция топлива и кислорода имеет идеальные пропорции; то есть отношение полностью сгоревшего воздуха к топливу).Предполагается обедненное сжигание с коэффициентом избытка воздуха λ = 2.

    Контакты
    [email protected]

    Для получения дополнительной информации о продуктах, услугах и приверженности Nissan экологической мобильности посетите nissan-global.com. Вы также можете подписаться на нас в Facebook, Instagram, Twitter и LinkedIn и посмотреть все наши последние видео на YouTube.

    Nissan заявляет о 50% тепловом КПД от двигателя для гибридной системы e-Power

    Nissan заявляет, что в своей гибридной системе e-Power добился значительного прорыва в эффективности для двигателей внутреннего сгорания.

    В пятницу автопроизводитель объявил о достижении 50% теплового КПД, который представляет собой процент энергии, преобразованной для работы в двигателе. Эта цифра обычно ассоциируется с гоночными двигателями Формулы-1; наиболее эффективные двигатели нынешнего производства имеют тепловой КПД около 40%.

    Компания Nissan достигла 50% теплового КПД в испытательном двигателе с использованием так называемого STARC, аббревиатуры от словосочетания «Прочный, неповоротливый и надежно растянутый надежный канал зажигания». Это включало «усиление» топливовоздушной смеси, поступающей в каждый цилиндр, и сжигание более разбавленной смеси при высокой степени сжатия.

    В ходе испытаний Nissan заявила, что достигла 43% теплового КПД только за счет разбавления смеси (с использованием рециркуляции выхлопных газов), 46% при использовании обедненного горения (что означает больше воздуха и меньше топлива) и 50% при работе двигателя на фиксированной скорости. обороты и нагрузка, с технологиями утилизации отходящего тепла.

    Обычно невозможно эксплуатировать бензиновый двигатель при фиксированных оборотах и ​​нагрузке в течение длительного времени в реальных условиях, но поскольку e-Power — это последовательно-гибридная система, которая по существу использует двигатель внутреннего сгорания в качестве бортового генератора. , такой сценарий возможен с этим макетом.

    Nissan STARC сгорания

    Хотя этот наивысший уровень эффективности был достигнут только при лабораторных испытаниях, система e-Power в настоящее время доступна на некоторых моделях Nissan, хотя и не в Соединенных Штатах.

    Nissan представил e-Power на японском рынке малолитражек Note в 2016 году и с тех пор сделал Note полностью гибридным.

    Гибридная система должна была прибыть в США к настоящему времени и, по крайней мере, проверить, все еще должна широко использоваться на рынке США в будущем.Нам сказали, что e-Power в США будет стремиться к производительности, а не только к расходу топлива на галлон. Он также будет использоваться люксовым брендом Nissan Infiniti, который стремится сделать все свои модели гибридными или полностью электрическими в течение следующих нескольких лет.

    Infiniti QS Inspiration concept — на выставке в октябре 2019 года

    Другие автопроизводители уклоняются от серийных гибридов, отдавая предпочтение параллельным гибридам. Гибридная система Honda приближается к ней, но все же имеет сцепление, которое соединяет двигатель с ведущими колесами с большим передаточным отношением на скоростях шоссе, потому что это говорит о том, что одна только серийно-гибридная установка не обеспечит удовлетворительной эффективности в этих условиях.

    Гибриды серии

    когда-то были следующим большим достижением — 100 лет назад. Поможет ли новое поколение технологий внутреннего сгорания, подобное тому, что продемонстрировал Nissan, наконец стать актуальным?

    Nissan работает над двигателем с 50-процентным тепловым КПД

    По большому счету, газовые двигатели внутреннего сгорания не так уж и эффективны, поскольку большая часть того, что они производят, — это отработанное тепло. Считается, что Toyota предлагает самый термически эффективный автомобильный двигатель внутреннего сгорания из производимых на сегодняшний день — 2.0-литровый безнаддувный четырехцилиндровый двигатель с тепловым КПД 41%. Другими словами, 41 процент работы этого двигателя преобразуется в питание автомобиля, 59 процентов — это просто бесполезное тепло.

    Nissan заявляет, что добился прорыва в области теплового КПД внутреннего сгорания, разработав двигатель с 50-процентным тепловым КПД. Но есть большая разница между этим новым двигателем Nissan и четырехцилиндровым двигателем Toyota — первый предназначен только для работы в очень узком диапазоне.Nissan разрабатывает этот двигатель в качестве генератора для серийного гибридного автомобиля, в котором только электродвигатель приводит в движение колеса. Двигатель внутреннего сгорания вырабатывает энергию для зарядки аккумулятора, который питает двигатель. Между двигателем и колесами нет механической связи.

    Этот двигатель будет использоваться в системе Nissan e-POWER будущего поколения, которая в настоящее время используется на японском рынке Note. Nissan смог достичь 50-процентного теплового КПД в ходе испытаний, по существу настроив двигатель для работы в очень определенном диапазоне скорости и нагрузки.Поскольку двигатель не ведет колеса, ему не обязательно работать с такими широкими параметрами.

    «В обычном двигателе существуют ограничения на управление уровнем разбавления топливовоздушной смеси для реагирования на изменение движущих нагрузок, с некоторыми компромиссами между различными рабочими условиями, такими как расход газа в цилиндрах, метод зажигания и сжатие. соотношение, которое может принести в жертву эффективность ради выходной мощности », — говорится в сообщении Nissan. «Однако специальный двигатель, работающий в оптимальном диапазоне частоты вращения и нагрузки для выработки электроэнергии, позволяет значительно повысить термический КПД.«

    Nissan

    Двигатель настроен на работу с очень разбавленной топливовоздушной смесью и работает с высокой степенью сжатия. Nissan особо не рассказывал о самом двигателе, отказавшись указывать размер, количество цилиндров и степень сжатия. На фотографиях, опубликованных Nissan, изображен одноцилиндровый макет двигателя на испытательном стенде, поэтому кажется, что компания еще не определилась с точной формой, которую примет этот двигатель.

    Nissan стремится к 100-процентной углеродной нейтральности к 2050 году, и для достижения этой цели он вкладывает большие средства в электромобили с аккумулятором и автомобили, использующие его систему e-POWER.Эта система кажется отличной альтернативой электромобилю, особенно в местах, где отсутствует зарядная инфраструктура.

    На данный момент единственный известный нам двигатель внутреннего сгорания с тепловым КПД более 50 процентов — это 1,6-литровый двигатель Mercedes-AMG Formula 1 V-6. Но в этом двигателе используются технологии, слишком дорогие и сложные для массовых дорожных автомобилей. Неясно, когда мы увидим этот новый двигатель от Nissan, но такие разработки показывают, что жизнь во внутреннем сгорании еще может быть.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

    2 Основы расхода топлива | Оценка технологий экономии топлива для легковых автомобилей

    ТАБЛИЦА 2.3 Средние характеристики легковых автомобилей для четырех модельных лет

    1975

    1987

    1998

    2008

    Скорректированная экономия топлива (миль на галлон)

    13.1

    22

    20,1

    20,8

    Масса

    4 060

    3,220

    3,744

    4,117

    Мощность

    137

    118

    171

    222

    Время разгона от 0 до 60 (сек)

    14.1

    13,1

    10,9

    9,6

    Мощность / масса (л.с. / т)

    67,5

    73,3

    91,3

    107.9

    ИСТОЧНИК: EPA (2008).

    Эти предположения очень важны. Очевидно, что уменьшение габаритов автомобиля приведет к снижению расхода топлива. Кроме того, снижение способности автомобиля к ускорению позволяет использовать двигатель меньшей мощности с меньшей мощностью, который работает с максимальной эффективностью. Это не варианты, которые будут рассматриваться.

    Как показано в Таблице 2.3, за последние 20 лет или около того, чистым результатом улучшений в двигателях и топливе стало увеличение массы транспортного средства и повышение способности к ускорению, в то время как экономия топлива оставалась постоянной (EPA, 2008).Предположительно, этот компромисс между массой, ускорением и расходом топлива был обусловлен потребительским спросом. Увеличение массы напрямую связано с увеличением габаритов, переходом от легковых автомобилей к грузовым, добавлением средств безопасности, таких как подушки безопасности, и увеличением количества аксессуаров. Обратите внимание, что хотя стандарты CAFE для легких легковых автомобилей с 1990 года составляли 27,5 миль на галлон, средний показатель по автопарку остается намного ниже в течение 2008 года из-за более низких стандартов CAFE для легких пикапов, внедорожников и пассажирских фургонов. .

    СИЛА ТЯГИ И ЭНЕРГИЯ ТЯГИ

    Механическая работа, производимая силовой установкой, используется для приведения в движение транспортного средства и привода вспомогательного оборудования. Как обсуждали Sovran и Blaser (2006), концепции силы тяги и энергии тяги полезны для понимания роли массы транспортного средства, сопротивления качению и аэродинамического сопротивления. Эти концепции также помогают оценить эффективность рекуперативного торможения в снижении требуемой энергии электростанции.Анализ сосредоточен на графиках испытаний и не учитывает влияние ветра и восхождения на холмы. Мгновенное тяговое усилие ( F TR ), необходимое для приведения в движение транспортного средства, составляет

    .

    (2,1)

    , где R — сопротивление качению, D — аэродинамическое сопротивление, где C D — коэффициент аэродинамического сопротивления, M — масса автомобиля, V — скорость, dV / dt — это скорость изменения скорости (т.е.е., ускорение или замедление), A — лобовая зона, r o — коэффициент сопротивления качению шины, g — гравитационная постоянная, I w — полярный момент инерции четырех узлов вращения шины / колеса / оси, r w — его эффективный радиус качения, а ρ — плотность воздуха. Эта форма тягового усилия рассчитывается на колесах транспортного средства и поэтому не учитывает компоненты в системе транспортного средства, такие как силовая передача (т.е., инерция вращения компонентов двигателя и внутреннее трение).

    Тяговая энергия, необходимая для прохождения увеличивающегося расстояния dS , составляет F TR Vdt , и ее интегральная часть по всем частям графика движения, в котором F TR > 0 (т. , движение с постоянной скоростью и ускорения) — общая потребность в тяговой энергии, E TR . Для каждого графика движения EPA Sovran и Blaser (2006) рассчитали тяговую энергию для большого количества транспортных средств, охватывающих широкий диапазон наборов параметров ( r 0 , C D , A , M ), представляющие спектр современных автомобилей.Затем они аппроксимировали данные линейным уравнением следующего вида:

    (2,2)

    , где S — это общее расстояние, пройденное по графику движения, а α , β и γ — конкретные, но разные константы для графиков UDDS и HWFET. Sovran и Blaser (2006) также определили, что комбинация пяти графиков UDDS и трех HWFET очень точно воспроизводит комбинированный расход топлива EPA, равный 55% UDDS плюс 45% HWFET, и предоставили его значения α , β и γ .

    Тот же подход использовался для тех частей графика движения, в которых F TR <0 (то есть замедления), где силовая установка не требуется для обеспечения энергией для движения. В этом случае сопротивление качению и аэродинамическое сопротивление замедляют движение транспортного средства, но их влияние недостаточно, чтобы следовать за замедлением цикла движения, и поэтому требуется некоторая форма торможения колес. Когда транспортное средство достигает конца расписания и становится неподвижным, вся кинетическая энергия его массы, которая была получена, когда F TR > 0, должна быть удалена.Следовательно, уменьшение кинетической энергии, производимой при торможении колес, составляет

    .

    (2,3)

    Коэффициенты α ‘ и β’ также специфичны для графика испытаний и приведены в справочнике. Представляют интерес два наблюдения: (1) γ одинаков как для движения, так и для торможения, поскольку он связан с кинетической энергией транспортного средства; (2) поскольку энергия, используемая для сопротивления качению, составляет r 0 M g S , сумма α и α ‘ равна g .

    Sovran и Blaser (2006) рассмотрели 2500 автомобилей из базы данных EPA за 2004 год и обнаружили, что их уравнения соответствуют энергии тяги для графиков UDDS и HWFET с r = 0,999, а энергии торможения — с

    . Новые технологии бензиновых двигателей

    могут стать хорошей новостью для Nissan

    Появление электромобилей (EV) и подключаемых гибридов (PHEV) привело к тому, что автопроизводители перешли от бензиновых двигателей к системам с батарейным питанием, чтобы опередить конкурентов, но не все производители автомобилей отказываются от этого. двигатель внутреннего сгорания.Такие автопроизводители, как Nissan, вложили значительные средства в исследования и разработки с целью дальнейшего совершенствования бензиновых двигателей для достижения будущих требований к выбросам и более высоких показателей энергоэффективности для своих автомобилей. По словам Nissan, они достигли прорыва в разработке более эффективного двигателя с их обновленной гибридной системой E-Power, которая привела к повышению эффективности двигателя. Nissan утверждает, что их новая технология двигателей достигла 50-процентного теплового КПД, что превышает тепловой КПД Toyota Dynamic Force Engine всего на 40 процентов.Тепловая эффективность — одна из наиболее желаемых характеристик топливных и энергоэффективных двигателей внутреннего сгорания, и последний подход Nissan к повышению эффективности двигателей поднял планку еще выше в их глобальном стремлении к более эффективным двигателям.

    Тепловой КПД в тепловых двигателях

    При изучении термодинамики тепловой КПД — это процент тепловой энергии, которая преобразуется в работу, другими словами, если утверждение Nissan о 50-процентном тепловом КПД справедливо, это означает, что 50 процентов энергии, создаваемой при сжигании топлива, превращается в движение, которое перемещает автомобиль вперед, а остальная энергия, создаваемая двигателем, рассеивается в виде тепла в окружающую среду.Тепловой КПД является важным достижением в автомобильной промышленности, особенно среди инженерных групп, которые стремятся создать максимально энергоэффективные двигатели. Процентный коэффициент теплового КПД находится в диапазоне от 0% до 100% процентов, чем выше тепловой КПД, тем меньше тепла выделяется в окружающую среду и экономится больше топлива.

    Технология Nissan E-Power

    Для Nissan инновации являются ключевым компонентом их глобальной миссии по предоставлению клиентам наиболее эффективных, экологически чистых автомобилей с более высоким рейтингом эффективности, чем у конкурентов.Их самая обновленная система E-Power состоит из бензинового двигателя, который заряжает аккумулятор, который затем приводит колеса в действие электродвигателями вместо коробки передач. 50-процентный тепловой КПД Nissan стал возможен благодаря концепции под названием STARC , что означает «прочный, неустойчивый и надлежащим образом растянутый надежный канал зажигания». Эта концепция позволяет улучшить тепловой КПД за счет увеличения силы потока газа в цилиндре (потока топливовоздушной смеси, которая втягивается в цилиндр) и зажигания, надежно сжигая более разбавленную топливовоздушную смесь при высоком степень сжатия.Использование этого метода позволило инженерам Nissan достичь 46-процентного теплового КПД во время испытаний, причем последние 4 процента приходятся на технологии рекуперации отходящего тепла, о которых Nissan еще не сообщил.

    История E-Power

    Технология Nissan E-Power была впервые представлена ​​в 2016 году в Японии с экологически чистым Nissan Note, компактным четырехдверным хэтчбеком, который стал очень популярным среди японских покупателей. Система состояла из бензинового двигателя, генератора энергии, инвертора, аккумулятора и электродвигателя, которые награждали водителей мгновенным крутящим моментом, мощностью и эффективностью.В отличие от обычной гибридной системы, Nissan E-Power задействует бортовой двигатель для выработки электроэнергии, разделяя мощность двигателя и движущую силу на колесах.

    Стать углеродно-нейтральным

    За электромобилями будущее, и через несколько десятилетий продажи электромобилей могут даже превзойти продажи автомобилей с бензиновым двигателем, но это все еще предположение, которое будет зависеть от покупательского поведения потребителей и спроса в отрасли. У большинства автопроизводителей есть по крайней мере одно обязательство в отношении будущего своих автомобилей, а для Nissan они привержены внедрению технологии E-Power на основных рынках к 2030 году с конечной целью достижения углеродной нейтральности к 2050 году.

    Что касается электромобилей, Tesla может быть самым дорогим автопроизводителем в мире в сегменте экологически чистых и электромобилей, несмотря на низкие объемы продаж бренда по сравнению с Nissan, и это в основном связано с премиальной ценой Tesla, которая находится в диапазоне потребители с более высоким социально-экономическим положением. Но переход на нейтральный уровень выбросов углерода — это шаг в правильном направлении для Nissan, так как японский автопроизводитель сможет получить в будущем большой кусок пирога в сегменте электромобилей.

    Стратегия Nissan в отношении новых автомобилей

    Стратегия Nissan в отношении новых автомобилей включает в себя инвестиции в портфель «зеленых» технологий, который включает в себя эффективные двигатели внутреннего сгорания, гибриды, автомобили с нулевым уровнем выбросов, аккумуляторную батарею и транспорт только на топливных элементах.

    Ваш электронный адрес не будет опубликован.
