Проходной роторно-поршневой двигатель — Энергетика и промышленность России — № 08 (124) апрель 2009 года — WWW.EPRUSSIA.RU

Газета «Энергетика и промышленность России» | № 08 (124) апрель 2009 года

Однако бурный рост потребления таких мощностей требует высокого качества преобразователей энергии, поскольку их работа связана с нагрузкой на окружающую среду.

Поршневые ДВС сейчас уже не справляются с требованиями, которые предъявляются к тепловым преобразователям индивидуального пользования. В поисках подходящей им замены изобретатели все чаще обращаются к роторным машинам. Но пока из всех автомобильных фирм только «Мазда» решилась поставить на поток роторный двигатель Ванкеля.

По массогабаритным показателям такой двигатель значительно превосходит поршневые двигатели, имеет меньше деталей. Однако его широкое использование сдерживается рядом существенных причин. К главным из них можно отнести малый ресурс работы двигателя, которого хватает от силы на 100 000 километров пробега.

В то же время основные технические характеристики роторного варианта теплового преобразователя близки к характеристикам газотурбинной техники и при этом обладают экономичностью поршневого двигателя.

Это заставляет изобретателей искать варианты, в которых будут совмещены преимущества различных систем.

Как известно, роторно-поршневой двигатель Ванкеля состоит из корпуса, в котором вершины треугольного ротора совершают эпитрохоидную траекторию, обеспечивая необходимые замкнутые полости переменного объема для сжатия рабочего тела, системы подвода тепловой энергии и механизма преобразования последней в энергию вращающегося вала.

Анализируя работу двигателя Ванкеля, можно заметить, что вершины треугольного ротора совершают свою траекторию под воздействием линии эпитрохоиды корпуса – в отличие от ДВС, где смену направления движения поршня определяет коленчатый вал.

Массивный же ротор, имея большую скорость, оказывает значительное сопротивление на сложных поворотах линии эпитрохоиды и, несмотря на обильную смазку, быстро изнашивает трущиеся детали двигателя. Помимо этого, вершины ротора, имеющие малую контактную поверхность, скользят под разными углами по трущейся поверхности корпуса, что ведет к еще большей скорости разрушения уплотнений.

Однако, к сожалению, линия эпитрохоиды совместно с эксцентриковым механизмом является конструктивной особенностью роторного поршневого двигателя Ванкеля, и на сегодняшний день схема Ванкеля лучшее решение для роторно-поршневого двигателя, несмотря на невысокий ресурс. Приходится признать, что дальнейшее улучшение характеристик двигателя Ванкеля может быть осуществлено лишь с помощью применения еще более дорогостоящих материалов – при незначительной эффективности самого двигателя.

Но есть и другое решение проблемы создания замкнутых полостей переменного объема, в полной мере использующее все преимущества роторно-поршневого механизма.

Оно осуществляется путем установки плотной разделительной стенки в радиальной плоскости цилиндрического корпуса. Стенка откроется в нужный момент и пропустит рабочую часть ротора в точку начала оборота.

В этом случае ротор жестко связан с выходным валом, определяющим траекторию движения ротора без возвратно поступательной составляющей. Трение вращающегося ротора по цилиндрическому корпусу позволит создать большую площадь контакта трущихся поверхностей с неизменным углом касания. В итоге трущиеся поверхности не испытывают паразитного давления; параллельно с этим значительно улучшается уплотнение за счет увеличения поверхности контакта и снижается вибрация двигателя.

Здесь единственным относительно сложным узлом двигателя, который требует технической проработки и испытания, является уплотнительная стенка, пропускающая зуб ротора после завершения цикла.

Реализовать ее можно, установив на пути ротора дополнительный синхронно вращающийся цилиндр, охваченный корпусом. Он работает как вращающаяся часть подшипника скольжения, имеющего паз, который, развернувшись, пропускает зуб ротора словно через турникет.

Работа пропускного цилиндра при совершении рабочего хода заключается только в создании надежных уплотнений между камерами – в двух направлениях цилиндра.

Одно проходит по линии скольжения цилиндра в корпусе с характеристиками подшипника скольжения – и здесь уплотнительная способность цилиндра сомнений не вызывает.

На втором направлении уплотнения цилиндр катится по поверхности малого радиуса ротора. Это наиболее сложный участок уплотнения с характеристиками, подобными роликовому или игольчатому подшипнику, который и является основой работы над пропускным РПД.

Автору представляется, что, с технической точки зрения, на пути к созданию перспективного роторного двигателя, свободного от недостатков РПД Ванкеля, стоит лишь вопрос уплотнения между катящимися цилиндрами. Переход же зуба через паз цилиндра происходит в технологическое время при отсутствии давления между камерами. Схема боковых уплотнений успешно решается в РПД Ванкеля, и ее можно позаимствовать.

Вторым отличием проходного РПД является компоновка функциональных узлов по схеме газотурбинного двигателя.

Выделение компрессора камеры сгорания и преобразователя в отдельные конструктивные узлы может значительно улучшить экологические показатели выхлопных газов, поскольку топливо будет сгорать в специально приспособленной камере, где легко можно поддерживать расход температуры и давление рабочего тела.

Учитывая разные условия работы компрессора и преобразователя, появится возможность оптимизации узлов под конкретную задачу сжатия воздуха или преобразования энергии полученного горячего газа.

Двс 124 ваз характеристики

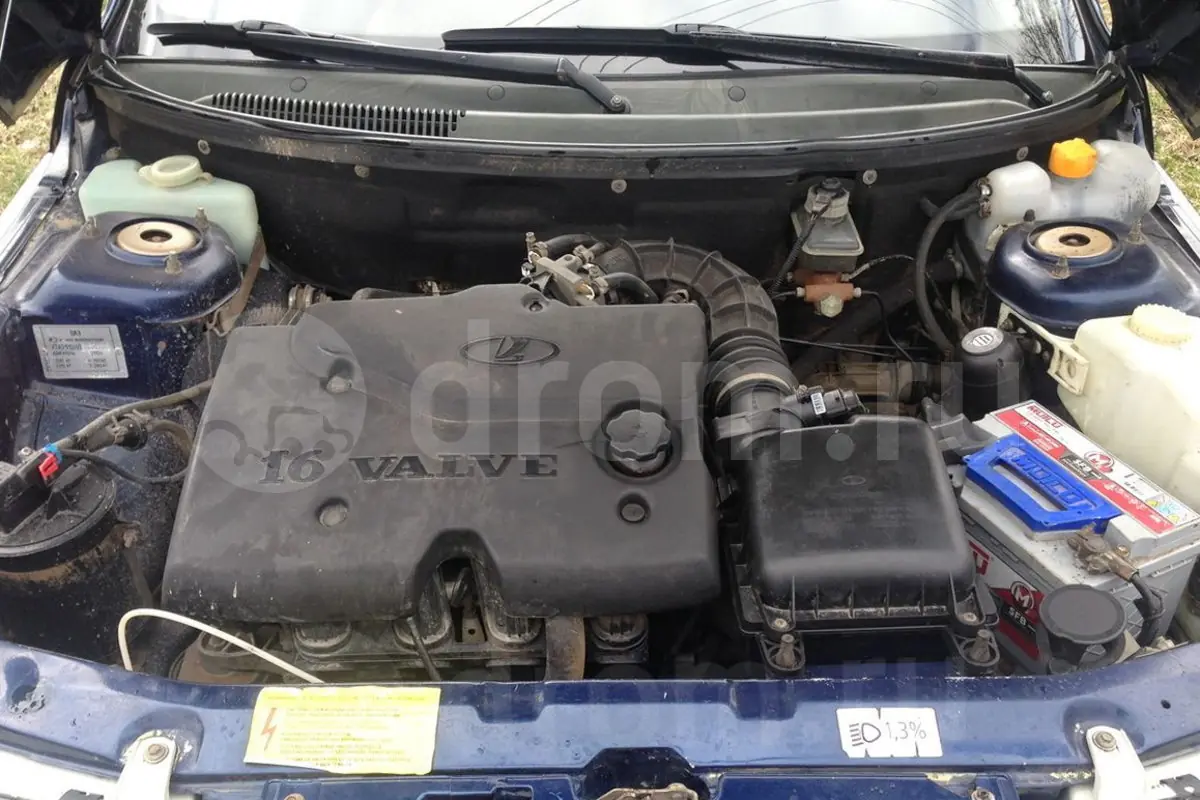

Двигатель ВАЗ 21124 16 клапанов: описание, тюнинг, ремонт

Двигатель ВАЗ 21124 16 клапанов появился в 2004 году, путем реконструкции и усовершенствования двигателя 2112 и монтировался на автомобили, производимые концерном АВТОВАЗ, моделей 2111, 2112, 2111.

Обновленный ДВС получил увеличенный литраж — 1.6 л. Увеличенный объем двигателя ваз 21124 достигнут путем увеличения расстояния между осями коренных и шатунных шеек коленчатого вала на 7,3 мм (было — 30,5 мм, стало 37,8 мм). Причем, увеличение объема произошло без изменения диаметра цилиндров, он остался прежним — 82 мм.

Таким образом был достигнут замысел конструкторов — доведение характеристик экологичности до европейского уровня. Рассмотрим его описание более подробно.

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня.

Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

Если привод только на генератор — длина ремня 742 мм.
При наличии гидроусилителя руля — 1115 мм.
При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

Улучшение коснулось поршней. Их днища выполнены с выемками под клапана глубиной 5.53 мм, чтобы избежать удара клапанов о днище поршня при обрыве ремня ГРМ.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

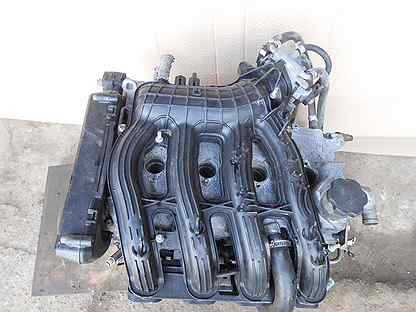

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Тюнинг

Простая прошивка или чип-тюнинг на 124 двигатели, особо технические характеристики не изменит. Для ощутимого увеличения мощности необходимо производить доработку двигателя.

Наиболее простой и распространенный тюнинг двигателя 21124— установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя — таким способом можно поднять мощность до 120 л.с. Немного мощности к этому может добавить установка более легкой поршневой. Это, заодно, снизит расход топлива ваз 21124.
Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами раскрытия клапанов.
Примерно такой же эффект кажет установка компрессора, он устанавливается на восьмиклапанные моторы и на шестнадцатиклапанные.
Стабильную работу двигателя на любых оборотах обеспечивает установка четырех дросселей, по одному на каждый цилиндр. По народному опыту, наиболее подходящий вариант — установка впрыска от ToyotaLevin. Для этого собирается комплект из самих дросселей, переходный коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива. В связи с тем, что обороты превышают предельные, необходимо установить облегченную поршневую и широкофазные распределительные валы. С такой доработкой мощность двигателя может достигать 200 л.с. Но, такая модернизация резко снижает ресурс мотора, чревата частыми выходами из строя и необходимостью производить серьёзный ремонт ВАЗ 124, из-за того, что движок легко и часто раскручивается до 9 000 об/мин.

Неисправности и ремонт

Наиболее распространенная неисправность, с которой сталкиваются владельцы ВАЗ 2110, это когда троит двигатель 21124.Выражается это в нестабильной работе мотора, перебои в работе, усиленная вибрация, шум и расход бензина. Какие могут быть причины этого неприятного явления и какой предстоит ремонт двигателя ВАЗ 21124.

Если троит двигатель на любом автомобиле ВАЗ 2110, то, во-первых, необходимо выяснить причину, провести диагностику зажигания, системы подачи топлива, газораспределительного механизма, электроники и механической части (поршни и коленвал) и произвести ремонт ВАЗ 124, хоть даже и своими руками.

Зажигание — поочередно со свеч снимаются провода. Если при отсоединении провода троение усиливается, значит цилиндр работает. Если троит по-прежнему, значит проблема в нем. В этом случае проверяются свеча и высоковольтный провод. Проще всего поставить новые, и если проблема не решится, то диагностику необходимо продолжить проверкой модуля зажигания. Его также можно попробовать заменить на работающий или тестируется его схема мультиметром.
Причиной перебоев может быть топливо плохого качества. В таком случае надо сменить его, а также произвести промывку форсунок.
Поршневая и клапанная группы тестируются вместе. Для начала можно отсоединить шланг сапуна. Если из сапуна идет белый дым, значит проблема скрыта в поршнях, а точнее в их кольцах. Если дыма нет, то необходимо замерить компрессию. Пониженная компрессия, обычно, свидетельствует о неисправности клапана. При нормальной компрессии можно попробовать отрегулировать клапана. Сбои работы моторамогут возникать из-за зажатых или наоборот, слишком ослабленных клапанов. Эти случаи грозят опасностью производить самый сложный и дорогостоящий ремонт ВАЗ 21124.
Также перебои могут возникать из-за неисправного датчика положения коленвала. Его снимают, пометив его положение, и проверяют сопротивление катушки датчика. В норме, он должен показывать сопротивление 550-750 Ом.

Других особых проблем двигатель 124не вызывает. Ранее была проблема с ударом клапанов о поршень и загибанием клапанов и последующей необходимостью производить ремонт ВАЗ предыдущих модификаций. Но, 124-ый двигатель от этой проблемы избавлен, за счет выемок в днище поршней.

avtodvigateli.com

технические характеристики, устройство и схема

Двигатель ВАЗ 21124 16 клапанов — это модификация другого вазовского мотора – 21120. Он появился в начале 2000-х и устанавливался на переднеприводные автомобили десятого семейства – ВАЗ 21104 (седан), 21114 (универсал), 21123 (трехдверных хэтчбек), 21124 (пятидверный хэтчбек). Также мотор устанавливался на ВАЗ 21144.

Технические характеристики двигателя ВАЗ 21124

Это четырехтактный бензиновый двигатель с распределенным впрыском топлива объемом 1599 см³(1,6 литра). Количество цилиндров – 4, расположение – рядное. Распределительный вал расположен в верхней части двигателя – головке блока цилиндров (ГБЦ) и приводится в движение ременной передачей от коленчатого вала. Охлаждается мотор за счет принудительной циркуляции охлаждающей жидкости при помощи водяной помпы. Смазка движущихся частей происходит при помощи разбрызгивания моторного масла и принудительной циркуляции последнего по специальным каналам.

Характеристики двигателя 21124, приводимые в инструкции по эксплуатации, следующие:

Максимальная мощность (достигается при 5000 оборотов/мин.) – 65 кВт или 89 л. с.
Крутящий момент (достигается при 3500-3900 оборотов/мин.) – 132 Н/м.
Масса: 120 кг.
Используемое топливо: бензин АИ 92, 95, сжатый природный газ.
Общее количество клапанов/на цилиндр: 16/4.
Число цилиндров: 4.
Ход поршня: 72,6 мм.
Ширина цилиндра; 82 мм.
Степень сжатия: 10,3.

Устройство: общая схема

Устройство двигателя ВАЗ 21124 представляет собой совокупность нескольких подсистем:

ГБЦ.
Блок цилиндров и шатунно-поршневую группу.
Смазки.
Охлаждения.
Зажигания.
Питания.
Выхлопа.

Взаимодействуют эти компоненты между собой при помощи привода газораспределительного механизма (ГРМ) и электронный блок управления двигателем (ЭБУД).

На схеме: двигатель ВАЗ 21124 в разрезе.

Передняя сторона двигателя

Передняя сторона двигателя расположена около правого брызговика. На ней установлена двухсекционная пластиковая накладка.

Под ней расположены приводы газораспределительного механизма и электрогенератора. ГРМ включает в себя: шестерни распредвала, насос охлаждающей жидкости и 2 ролика, один из которых регулирует натяжение зубчатого ремня. На конце коленчатого вала находятся шестерня привода газораспределительного механизма, шкив генератора и маслонасос. Эти компоненты приводятся в движение от его вращения.

Головка блока цилиндров (ГБЦ)

Она отлита из алюминия и выполняет функции впрыска топлива в цилиндры и удаления продуктов горения. Внутри имеются каналы для перекачки масла и охлаждающей жидкости, попадающих через несколько отверстий в месте соединения с блоком цилиндров.

Отливка комплектуется следующими деталями: клапаны, их направляющие и пружины, гидрокомпенсаторы, 2 распредвала (впуск и выпуск) и их подшипники. На концах валов с одной стороны расположены шестерни, диаметром в 2 раза больше коленвальной. На другой – датчик фазы, работающий на эффекте Холла.

Главное нововведение в ГБЦ 21124 по сравнению с восьмиклапанниками (2111 и 21083) – автоматическая регулировка зазоров между клапанами и кулачками распределительного вала. Это было достигнуто за счет добавления гидрокомпенсаторов в конструкцию головки блока цилиндров.

Блок цилиндров и шатунно-поршневая группа (ШПГ)

Это главная часть двигателя, в которой энергия сгоревшего топлива превращается в механическую. Она состоит из блока цилиндров, поршней, шатунов, соединительных пальцев опор-подшипников, коленвала и полуколец, ограничивающих смещение последнего относительно своей оси.

Двигатель ВАЗ 21124 16 клапанов комплектуется «высоким» блоком 11193, получившим свое прозвище из-за размера. Он отливается из чугуна, а затем в нем вытачивают отверсится под цилиндры. Его высота 197 миллиметров (от оси вращения коленвала до верхней кромки). Он выше блока цилиндров, использовавшегося в моторе 21120 на 2,2 мм. Это увеличение позволило повысить рабочий объем до 1,6 литра без увеличения диаметра цилиндров. Также блок отличается уменьшенным размером отверстий для болтов крепления ГБЦ.

Коленчатый вал (каталожный номер – 11183 -1005016), как и блок, отлит из чугуна. Шейки (места соприкосновения с другими деталями) отполированы и в них просверлены отверстия для смазки опорных и шатунных подшипников. Для уменьшения вибрации от вращения на валу установлено 8 противовесов, по форме похожих на половину диска.

Шатуны выкованы из стали, состоят из двух головок – верхней и нижней. В верхней установлена втулка, выполненная из сталебронзового сплава, для крепления поршня. В нижнюю – запрессованы вкладыши (подшипники скольжения). Крепится шатун к коленвалу при помощи крышки и 2 болтов.

Поршни, устанавливаемые в двигатель ВАЗ 21124 16 клапанов, были разработаны специально для него. Они отлиты из алюминия, а в их торце есть 3 канавки для установки 2 компрессионных и одного маслосъемного кольца. На днище поршня (сторона, соприкасающаяся с клапанами) сделаны 4 выточки глубиной 5,5 миллиметров. Эта мера добавляет двигателю еще одно важное свойство – сохранность клапанов при разрыве ремня ГРМ или его неправильной установке. За эту модификацию мотор владельцы называют «безвтыковым». Охлаждаются поршни при помощи масляных форсунок, установленных в опорах коренных подшипников.

Сильный износ этой части двигателя приводит к сильному ухудшению характеристик двигателя ВАЗ 21124 вплоть до невозможности запуска.

Система питания

Этот компонент предназначен для приготовления воздушно-топливной эмульсии и доставки ее к входам цилиндра. Она состоит из 3 частей: системы подачи воздуха, бензина и ресивера.

Топливная система включает в себя топливную рампу с форсунками, электрический насос, бак и соединительные трубки. Система подачи воздуха состоит из бумажного воздушного фильтра, шлангов и дроссельного узла.

Работает подача топлива следующим образом. По сигналу от блока управления двигателем включается насос и топливо поступает в рампу. Из нее топливо через форсунки впрыскивается в ресивер, где оно смешивается с воздухом. Полученная смесь при помощи разрежения в цилиндре втягивается в него.

Система зажигания

Двигатель ВАЗ 21124 16 клапанов оснащен системой зажигания, состоящей из свечей NGK BCPR6ES или АУ17ДВРМ, датчика детонации и индивидуальных катушек зажигания. Последние являются третьим нововведением в конструкции мотора и улучшают его динамические характеристики.

Блок управления двигателем и его датчики.

Эта деталь – «мозг» силового агрегата. Она обеспечивает все технические характеристики двигателя ВАЗ 21124, заявленные заводом-изготовителем. Блок предназначен для координирования и синхронизации работы всех подсистем. Информацию о текущем состоянии мотора он получает при помощи датчиков:

Положения и частоты вращения коленвала.
Массового расхода воздуха (ДМРВ).
Температуры охлаждающей жидкости.
Положения распределительного вала.
Детонации.
Положения заслонки дроссельного узла.
Двойной лямбда-зонд, определяющий количество кислорода в выхлопных газах, установленный до и после нейтрализатора.
Датчик неровной дороги.

Описываемый двигатель комплектуется ЭБУД 21124 с контроллером BOSCH M 7.9.7, обеспечивающим соответствие экологическим нормам Евро-2 и 3.

Основные неисправности и способы их устранения

Иногда двигатель по случайности или недосмотру владельца может не завестись или начать себя странно вести прямо на дороге. Приведенная таблица с симптомами и их причинами поможет понять, что случилось с автомобилем и выполнить ремонт двигателя ВАЗ 21124 своими силами.

Проблема	Симптом	Причина	Устранение
Двигатель не запускается	Не проворачивается стартер	Неисправно тяговое реле или есть обрыв в цепи пуска стартера	Проверить сопротивление проводов при помощи омметра, поврежденные – заменить
	Реле стартера срабатывает, но сам он не проворачивается или вращается плохо	Разряжен аккумулятор, плохой контакт в коллекторе стартера (грязь, износ щеток), неисправно тяговое реле	Зарядить аккумулятор, если он полностью разряжен или с «толкача» завести машину и доехать до ближайшего автоэлектрика
	Стартер вращается, но коленвал не проворачивается	Нет контакта с зубьями маховика из-за разрушения последних, плохо закреплен стартер, вышли из строя его внутренние части	Закрепить/ заменить стартер, установить новый маховик
	При работе стартера слышны щелчки	Неисправно тяговое реле, плохое соединения в цепях стартера, разряжен аккумулятор	Заменить реле, зарядить батарею, очистить и обжать места соединения проводов
	Коленвал вращается, но двигатель не запускается	Неисправна система зажигания	1. Проверить плотность посадки катушек зажигания 2.Проверить наличие искры на каждой свече 3.Заменить катушку/ свечу исправными
	Коленвал вращается, но двигатель не запускается	Неисправна система впрыска	1.Проверить цепи системы впрыска(состояние проводов, предохранителей, бензонасоса) 2.Проверить давление в топливной рампе с помощью манометра 3.Проверить датчики: Температуры ОЖ Положения коленвала и распредвала Концентрации кислорода Плохой дороги Детонации Положения дроссельной заслонки.
Двигатель не работает на холостом ходу		В двигатель попадает лишний воздух	Подтянуть все шланги и соединения. Отсоединить вакуумный усилитель тормозов и заткнуть его шланг. Если холостые обороты вернулись – заменить усилитель
Двигатель не работает на холостом ходу		Неисправен регулятор холостого хода	Установить новый регулятор. Если проблема не исчезла – обратиться на СТО
Двигатель работает неровно,»троит»	Со стороны глушителя слышно регулярно повторяющиеся хлопки	Нет искры в одном из цилиндров	Проверить исправность системы зажигания и заменить испорченные элементы
		В цилиндры попадает воздух в обход ресивера	Проверить соединения и устранить подсос воздуха
		Топливо-воздушная смесь не сжимается в одном из цилиндров из-за износа цилиндра, ШПГ или клапанов	Капитальный ремонт двигателя

Подводя итог, можно сказать, что описанный мотор устроен просто и отличается большим ресурсом – 200-250 тысяч километров до первого капитального ремонта. Мощность двигателя ВАЗ 21124 небольшая по современным меркам, но ее вполне достаточно для езды в городских условиях.

fb.ru

Мотор ваз 21124 технические характеристики

Двигатель ВАЗ 21124 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Двигатель является продолжением развития двигателя . Основное отличие – это увеличение объема двигателя до 1,6 литра. Данного результата добились путем установки коленчатого вала с увеличенным радиусом кривошипа 37,8 мм (у 2112 — 30,5 мм), при сохранении диаметра цилиндра в 82 мм. На двигателе 21214 иной блок цилиндров, с увеличенной высотой. На коленчатый вал установлен демпфер модели 2112. Главная цель, которую преследовали конструкторы — это повышение экологических показателей до требований европейских стандартов.

Характеристики двигателя ВАЗ 21124 1.6 16V

Параметр	Значение
Конфигурация	L
Число цилиндров	4
Объем, л	1,599
Диаметр цилиндра, мм	82
Ход поршня, мм	75,6
Степень сжатия	10,3
Число клапанов на цилиндр	4 (2-впуск; 2-выпуск)
Газораспределительный механизм	DOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	65,5 кВт-(89 л. с.) / 5000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	131 Н м / 3700 об/мин
Система питания	распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина	95
Экологические нормы	Евро 3, Евро 4
Вес, кг	121

Конструкция

Четырехтактный инжекторный двигатель с распределенным впрыском топлива, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: подача смазки к механизмам под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров двигателя 21124 (установлен 11193-1002011) изготовлен из высокопрочного чугуна.

Этот блок отличает наличие специальных форсунок запрессованных во 2, 3, 4 и 5-ую опоры коренных подшипников. Данные форсунки призваны охлаждать днища поршней маслом во время работы двигателя.

Шатун

Шатуны установлены от двигателя ВАЗ 2110. Их параметры указаны ниже.

Поршень

На поршнях 2112 лунки под клапаны имеют глубину 5,53 мм, что позволило сделать двигатель «безвтыковым» при обрыве ремня ГРМ.

Параметр	Значение
Диаметр, мм	82,0
Компрессионная высота, мм	37,9
Объем внутренней выемки, сс	2,46
Вес, г	355

Поршневые пальцы такие же что и на двигателе 2112 (с двигателя 2110).

Головка блока цилиндров

Существенных отличий от ГБЦ двигателя 2112 нет. Единственное — это большая площадь поверхности под стыковку фланцев впускного трубопровода.

www.avto-lux74.ru

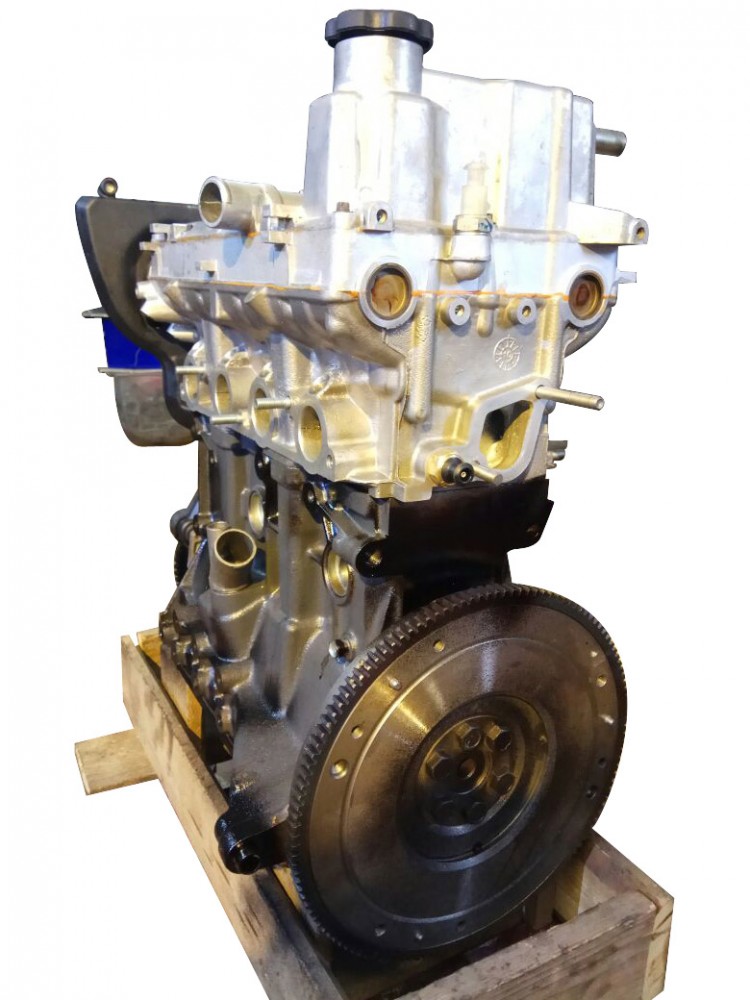

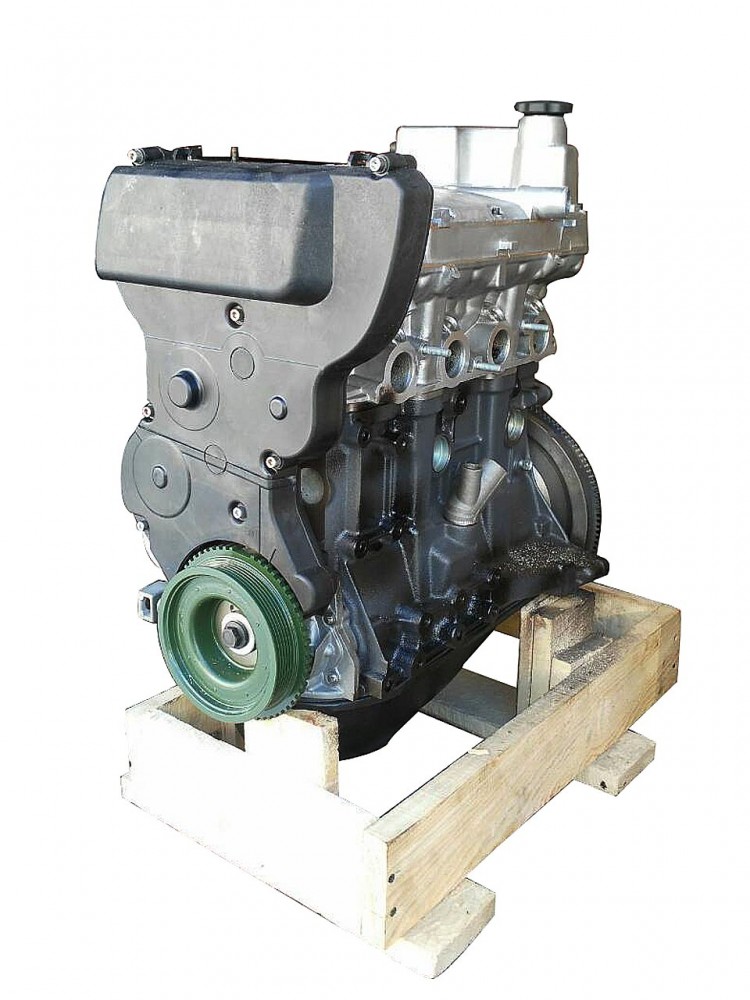

194 мотор или дурная слава. — Лада Калина Универсал, 1.4 л., 2008 года на DRIVE2

Вечер добрый. Эта запись наврятли кому будет полезна и интересна так как в ней не будет ни доработок не ремонта. В ней я опишу свои наблюдения, размышления и выводы по двигателю ваз 11194 1.4 16v. Чуть больше пол года назад я стал обладателем довольно таки хорошего (за свои деньги) автомобиля. Имея опыт вождения вазами от карбюраторной полторашки до теперь уже не венца творения 127 мотора, неосознанно начинаешь сравнивать характеристики машин(то есть их движков). Покатавшись немного сразу понимаешь что у 194го свой характер, так же как свои плюсы и минусы. Из положительного можно выделить низкую шумность, экономичность( в спокойном режиме езды) но есть и минусы такие как нехватка момента на низах и частично на средних оборотах на верхах он чувствует себя довольно нормально. Но есть ещё один минус который делает этому двигателю дурную славу ( повышенный расход масла) о этом я и хочу рассказать. Имея опыт эксплуатации более старых двигателей и как известно они от новых не особо сильно отличаются. Применив свой опыт работы на сто, опыт знакомых слесарей и книг по конструкции двигателей я стал обрисовывать картину(причину масложора) . У меня есть знакомы который работает на станции авто ваз ещё с советских времён, который рассказал мне что когда пришли восьмёрки был прописан расход на угар 50 — 100грамм масла но на практике он равнялся нулю (естественно приблизительно), а что мы видим сейчас отмашки завода чуть ли не 700 млгр на 1000км. Пойдём дальше . На мой взгляд вся проблема с расходом масла именно в облегчённой поршневой. Как и у любой модернизации у неё есть и плюсы такие как вес, размер(снижает трение) и шумность (только пока все зазоры в норме, но это не долго в 90%) и минус это более быстрый износ слабых юбок, от сюда и дизельный звук во время перекладки поршня и повышенный расход масла. Поршень стал легче и короче, двигатель стал мощнее. Нагрузка на юбки поршня повысилась, а юбка уменьшилась то есть стала слабее от сюда и износ. Естественно такие поршни (многие называют их таблетки) уже давно применяются в авто строении и не редко встречаются иномарки с таки ми же симптомами. Естественно качество на ино в разы выше. Но 194 мотор не родоначальник дурной славы, до него авто ваз выпускал 128 1.8 с поршнем типа таблетка он получился с очень большим маслянным аппетитом хотя нужно не забывать что на этом двигателе не очень хорошая геометрия что тоже влияет на износ. 128 не получил широкого распространения, и вот вышел в народ 194 мотор и тут понеслось расход масла от 0,3 до 2 л на1000км при том вродиб и поршневая импортная и с геометрией всё в норме. И тут я не понимаю авто ваз на базе нашего 194 делает 126 мотор который по сути отличается объёмом но и тут они не остановились и выпустили 116 грантоматор. Отсюда все моторы ваза с лёгкой поршневой просто обречены на расход масла и меньший ресурс. 123 и 124 мотры легко ходят 200.000, а облегчённые силачи ? вы сами знаете. Есть конечно приора моторы которые и масло почти не жрут и пробег хороший имеют но таких очень мало и это всё исключение из правил. Лично я для себя сделал вывод если что то делать кардинальное со своим 194 это ставить низ 124 однозначно. Всем добра, пока! Ещё вот ссылки может некоторым умникам пойдёт на пользу.forum.zr.ru/forum/topic/3…raskhod-masla-otkrytoe-p/

www.drive2.ru

21083, 2110, 2112, 11183, 21126, 11193, 11194. — Лада 2101, 1.5 л., 1980 года на DRIVE2

Данный пост поможет разобраться с двигателями переднеприводного семейства ваз) мне помог с выбором будущего турбодвижка, думаю кому нибудь еще понадобится) и так начнем…
Блок цилиндров 21083 изначально создавался под карбюраторный двигатель и не предусматривал наличия мест крепления элементов имеющихся на инжекторных двигателях (датчика детонации, модуля зажигания и пр.). Позже, отливка модели была унифицирована и стала единой для моделей 21083, 2110 и 2112. Все эти модели отличает то, что они имеют одинаковую высоту и применяются на двигателях с объемом 1500 см куб. Поэтому, на корпусе всех этих блоков, в литье присутствует надпись – «21083». Сейчас с завода, в качестве запасной части, отгружается изделие с номенклатурным номером – 21083-100201100.

На корпусе «83-го» появились приливы, которые имеются на всех моделях блоков «переднеприводного» семейства двигателей. Но резьбовые отверстия присутствуют только на приливах, которые задействованы для установки оборудования. На унифицированном блоке цилиндров ВАЗ 21083, ниже места установки масляного фильтра, появился прилив и отверстия для установки датчика уровня масла. Для крепления головки блока на верхней плоскости имеются десять отверстий на М12х1.25. Блок цилиндров 21083 окрашивается в синий цвет.
После унификации «083-го», блок цилиндров ВАЗ 2110 утратил отличительные особенности, связанные с наличием дополнительных приливов на корпусе. Сейчас он внешне не отличается от «083-го».

В БЦ 2110, для установки кронштейна правой опоры двигателя и установочной планки генератора, используются три резьбовых отверстия в верхней части и три отверстия в нижней части отливки, для кронштейна генератора. Изделие устанавливается на «инжекторных» двигателях, поэтому на блоке цилиндров предусмотрено место для установки датчика детонации.

Как и в «083-м», предусматривается установка датчика уровня масла. Блок цилиндров 2110 может быть использован для сборки двигателя ВАЗ 21083. Блок 2110 окрашивается в серый цвет.
Блок цилиндров 2112, внешне не отличается от моделей 21083 и 2110, однако он не взаимозаменяем с ними. Особенность БЦ ВАЗ 2112, являются крепежные отверстия для головки блока. Отверстия имеют размер М10х1.25. Есть еще одно существенное отличие блока. В 2-й, 3-й, 4-й и 5-й опорах коренных подшипников выполнены дополнительные каналы для масла, в которые запрессованы специальные масляные форсунки. Во время работы двигателя, через эти масляные форсунки масло под давлением, омывает днища поршней.

Это значительно снижает термическую деформацию поршней и улучшает их смазку, особенно в момент запуска двигателя. Все это в конечном счете, ведет к увеличению ресурса двигателя. Блок цилиндров 2112 окрашивается в серый цвет.
Блок цилиндров 21114 – результат модернизации модели 2110. Целью изменений было увеличение объема двигателя до 1.6 л. Для этого блок выполнен «высоким» — 197,1мм. Внешне, мод. 21114, не сильно отличается от мод. 2110. Особенность — исчез прилив и монтажные отверстия для датчика уровня масла в районе масляного фильтра. Для крепления головки блока используются отверстия резьбой М12х1.25. На блоке отсутствуют масляные форсунки для охлаждения поршней. Блок 21114 окрашивается в синий цвет.
В настоящее время АВТОВАЗ, прекратил выпуск блока 21114 и перешел на выпуск полностью взаимозаменяемой модели – блок цилиндров ВАЗ 11183. На поверхности корпуса отлита надпись — «11183». Блок цилиндров 11183 окрашивается в серый цвет. В остальном, это точная копия мод. «21114-го».

Блок цилиндров 11193 устанавливается на двигатели ВАЗ 21124. Эта модель — результат доработки блока 2112. Увеличенная высота (197,1мм) цилиндров позволила довести объем двигателя до 1.6 л.

Блок 11193 сохранил особенности «2112-го»: крепежные отверстия для головки блока размером М10х1.25 и наличие специальных масляных форсунок для охлаждения поршней. Но на корпусе отсутствуют отверстия для датчика уровня масла. На корпусе имеется обозначение модели, надпись — «11193». Блок цилиндров 11193 окрашивается в серый цвет.
В сотрудничестве с фирмой Federal Mogul был создан новый двигатель ВАЗ 21126. Основной задачей стоявшей перед специалистами, было повышение ресурса двигателя и обеспечение соблюдения повышенных экологических норм по токсичности выхлопных газов. За основу был взят блок цилиндров ВАЗ 11193. Доработанное изделие получило новое обозначение – 21126. Блок цилиндров 21126 отличает качество обработки поверхности цилиндра, выполненного по технологии Federal Mogul.

По этой технологии поверхность цилиндра подвергается плосковершинному хонингованию. Эта операция обеспечивает получение на поверхности цилиндра сетки микроканавок определенного профиля. Микропрофиль, позволяет удерживать смазку на поверхности цилиндра, значительно снижая потери на трение. Технология хонингования, применяемая на АВТОВАЗе для обработки поверхности цилиндров предыдущих моделей, отличается от той, которая осуществляется на блоке цилиндров ВАЗ 21126. Фирмой Federal Mogul разработаны технологические параметры операции — угол наклона, профиль, частота нанесения микроканавок. Операция выполняется инструментом и с использованием оборудования этой фирмы. Повышение точности изготовления позволило определить для цилиндров только три группы размеров — A, B, C. Применение новой технологии в его изготовлении и нового поршневого комплекта (поршень+ кольца+палец+ шатун) от Federal Mogul, значительно повысили надежность работы двигателя. Блок цилиндров 21126 окрашивается в синий цвет.
Блок цилиндров 11194, был специально разработан для двигателя с объемом 1,4л.

С этой целью диаметр цилиндров был уменьшен до размера 76,5 мм. Внешне, конструктивно и по наличию мест для крепления оборудования, блок не отличается от модели 11193 или модели 21126. Однако блок цилиндров 11194 обладает скрытым отличием, эта особенность выгодно отличает его от других «переднеприводных» блоков.

Уменьшение диаметра цилиндров позволило выполнить протоки рубашки охлаждения между смежными цилиндрами. Это существенно улучшило отвод тепла и повысило жесткость конструкции. Обработка поверхности цилиндров осуществляется с применением технологии Federal Mogul, аналогично обработке выполняемой на «21126-м». На поверхности корпуса присутствует надпись – «11194». Блок цилиндров ВАЗ 11194 окрашивается в синий цвет.

www.drive2.ru

Двигатель ВАЗ 11194. Характеристика. Особенности двигателя. ВАЗ 11174, ВАЗ 11184

Двигатель ВАЗ 11194-1000260. Характеристика двигателя ВАЗ 11194.

Двигатель четырехтактный, с распределенным впрыском топлива, цилиндры в блоке располагаются в один ряд. Конструкцией предусмотрено верхнее размещение распределительного вала. На двигателе, предусмотрена жидкостная система охлаждения закрытого типа, с принудительной циркуляцией жидкости. Комбинированная система смазки.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,390
Степень сжатия:	10,8
Номинальная мощность при частоте вращения коленчатого вала 5250 об/мин,:	65,5кВт.-(89 л.с.)
Диаметр цилиндра, мм:	76,5
Ход поршня, мм:	75,6
Число клапанов:	16
Минимальная частота вращения коленчатого вала , об/мин:	800-850
Максимальный крутящий момент при 4200-4800 об/мин., Н*м:	127
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95 (неэтилирован. )
Система подачи топлива:	Распределенный впрыск с электронным управлением.
Свечи зажигания:	АУ17ДВРМ, BCPR6ES(NGK)
Вес, кг:	112

Двигатель ВАЗ 11194 может применяться для установки на автомобили ВАЗ 11174, ВАЗ 11184, ВАЗ 11194 .

Двигатель ВАЗ 11194 это «облегченный» вариант двигателя ВАЗ 21126. Уменьшение рабочего объема осуществлялось за счет уменьшения диаметра цилиндров до 76,5мм. И доработки камеры сгорания. Использование новых технологий и конструкторских решений позволило при уменьшении рабочего объема сохранить мощность двигателя. Было обьявленно о повышении ресурса на двигатель (смотреть «Блок цилиндров») Двигатель обладает высокими показателями экономичности. Расход масла не превышает 0,15% от расхода топлива. Двигатель может выпускаться в модификациях под нормы токсичности Евро 3 или Евро-4.

Блок цилиндров 11194 -1002011 выполнен с диаметром цилиндров – 76,5 мм. Высота блока составляет 197,1 мм (расстояние от оси вращения коленчатого вала до верхней плоскости блока цилиндров). Как у всех вазовских двигателей, с поперечным размещением в моторном отсеке, размер между центрами цилиндров соответствует 89 мм. Для обработки стенок цилиндра использовалась новая технология фирмы Federal Mogul. Специальное хонингование позволило получить более качественные поверхности цилиндра. Для обеспечения повышенных требований к точности изготовления были определены всего три класса точности для диаметра цилиндра (А, В, С — через 0,01мм). Уменьшение диаметра цилиндров повысило жесткость блока и улучшило его охлаждение. На блоке 11194 , как и на блоках моделей 11193 и 21126, в опорах коренных подшипников установлены масляные форсунки для охлаждения поршней. Блок окрашивается в синий цвет. Маркировка класса цилиндра осуществляется на нижней поверхности блока.

На двигатель ВАЗ 11194 устанавливается коленчатый вал 11183. Посадочные размеры вала совпадают с размерами вала ВАЗ 2112. По отношению к валу 2112 увеличен радиус кривошипа, который составляет 37,8мм., в результате ход поршня составил – 75, 6мм. Вал маркируется на щеке противовеса — указана модель «11183». Шкив зубчатый коленчатого вала используется от модели ВАЗ 21126. Для привода вспомогательных механизмов на вал устанавливается демпфер модели ВАЗ 2112.

Облегченная шатунно-поршневая группа разрабатывалась с участием фирмы Federal Mogul. В дальнейшем проводилась ее адаптация для двигателей ВАЗ 21126(диаметр 82мм.) и ВАЗ 11194(диаметр 76,5мм).

Поршень ВАЗ 11194 имеет номинальный диаметр 76,5мм., и рассчитан на использование «тонких» поршневых колец производства фирмы Federal Mogul. Значительно уменьшилась высота поршня. Форма лунок на днище поршня соответствует лункам поршня 21126. Отверстие под палец смещено от оси поршня на 0,5мм. Конструкция поршня предусматривает осевую фиксацию шатуна. Данная схема сопряжения шатуна и поршня принципиально отличается от того, что использовалось на других двигателях, где осевое смещение шатуна ограничивается боковыми поверхностями нижней головки шатуна и поверхностями коленчатого вала. Диаметр отверстия под поршневой палец – 18мм. По отклонению диаметра поршня определены три класса точности, аналогичные классам цилиндров. Маркировка класса осуществляется на днище поршня.

Поршневой палец имеет размеры: наружный диаметр – 18мм., длина -48мм.

Шатун ВАЗ 11194 отличается от шатуна 2110 и изготавливается с использованием новой технологии. Вес шатуна снизился, а длина шатуна увеличилась и составляет 133,5мм. Нижняя крышка шатуна изготавливается из единой заготовки путем излома нижней части головки шатуна. В результате поверхность сопряжения крышки и шатуна получается рельефной и уникальной для каждого шатуна. Такая технология позволяет исключить любые смещения крышки шатуна и добиться высокой точности для отверстия под шатунную шейку. Для крепления крышки шатуна применяются болты новой конструкции. При каждой разборке шатуна требуется замена болтов на новые. Для тонкого шатуна потребовался новый шатунный вкладыш фирмы Federal Mogul шириной – 17,2мм.

В целом вес комплекта «поршень-палец-шатун» разработчикам удалось уменьшить на 32% по отношению к комплекту 2110.

Поршневые кольца диаметром 76,5мм с размерами по высоте:1,2мм – верхнее компрессионное, 1,5мм — нижнее компрессионное, 2мм – маслосъемное. Кольца производства фирмы Federal Mogul.

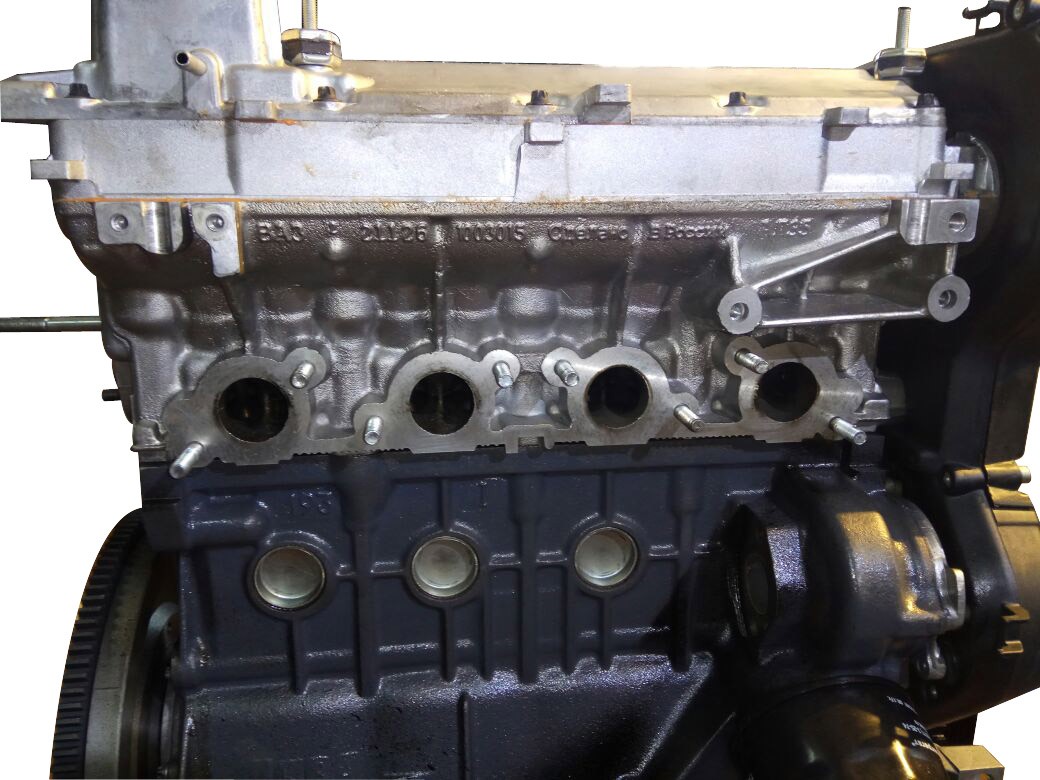

Головка блока цилиндров ВАЗ 11194 является доработанным вариантом шестнадцатиклапанной головки 21126. Изменилась только камера сгорания – он стала меньше.

Распределительные валы, клапана, пружины и гидротолкатели установлены от двигателя ВАЗ 2112.

Для отличия, на распределительных валах, между вторым и третьим кулачком имеется цифровая маркировка: Последние цифры этой маркировки для впускного вала — «15», для выпускного – «14».

Привод ГРМ на двигателе ВАЗ 11194 выполнен аналогично мотору ВАЗ 21126. В механизме применяются зубчатые шкивы, зубчатый ремень, автоматический натяжитель с опорным роликом. Оригинальными деталями являются приводные шкивы распределительных валов. Шкивы маркируются специальными метками в форме кружков. На впускном шкиве нанесены два кружка. На выпускном шкиве присутствует четыре кружка. Для привода шкивов применяется зубчатый ремень фирмы Gates 76137 х 22 мм. Ремень шириной 22мм имеет 137 зубьев полукруглой формы. Производитель определяет ресурс этого зубчатого ремня в 200 тыс. км.

Шкивы распределительных валов, коленчатого вала и водяного насоса имеют профиль зубьев, рассчитанный под ремень с полукруглым зубом.

На двигатель ВАЗ 11194 устанавливается оригинальная прокладка головки цилиндров фирмы Federal Mogul. Прокладка металлическая, двухслойная, толщиной 0,45мм с отверстиями под диаметр цилиндров 76,5мм.

Для снижения содержания вредных веществ в выхлопных газах, применяется катколлектор. Катколлектор — это приемная труба глушителя объединена с каталитическим нейтрализатором. Для выполнения требований норм токсичности Евро 3, устанавливается модификация катколлектора 11194-1203008-10(11). Для выполнения норм Евро-4 применяется катколлектор модели 11194-1203008-00(01).

На двигателе установлен генератор 1119-3701010 (85 А).

Для привода генератора используется поликлиновый ремень1118-1041020 – 6К–882(882мм.). Такой ремень используется на ДВС ВАЗ 21114.

Система зажигания выполнена аналогично системе установленной на двигателях ВАЗ 21124, ВАЗ 21126, где применяются индивидуальные катушки зажигания для каждой свечи.

Топливные системы ВАЗ 11194 и ВАЗ 21126 одинаковы. На двигатели устанавливается топливная рампа 1119-1144010. Возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734(тонкие, голубые, на 4-е сопла). Электронная система управления двигателем осуществляет фазированную подачу топлива в цилиндры.

Двигатель комплектуется с контроллерами М 7.9.7 или ЯНВАРЬ 7.2.под нормы токсичности Евро-3 и Евро-4.

www.motors-vaz.ru

Двигатель ВАЗ 21126. Характеристика. Обзор. Особенности двигателя.

Двигатель ВАЗ 21126-100026080. Характеристика двигателя ВАЗ 21126.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,597
Степень сжатия:	11
Номинальная мощность при частоте вращения коленчатого вала 5600 об/мин,:	72 кВт.-(98 л.с.)
Диаметр цилиндра, мм:	82
Ход поршня, мм:	75,6
Число клапанов:	16
Минимальная частота вращения коленчатого вала , об/мин:	800-850
Максимальный крутящий момент при 4000 об/мин. , Н*м:	145
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95 (неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением
Свечи зажигания:	АУ17ДВРМ, BCPR6ES(NGK)
Вес, кг:	115

Двигатель ВАЗ 21126 может применяться для установки на автомобиль ВАЗ 2170 «Lada Priora» и ее модификации.

Он разрабатывался одновременно с ДВС ВАЗ 11194. Не смотря на разный рабочий объем этих моделей, большинство узлов и систем двигателя совпадают. Одной из основных задач при создании этих двигателей, было добиться значительного повышения ресурса работы основных узлов. За основу был взят ДВС ВАЗ 21124. Использование новых технологий и конструкторских решений позволило производителю повысить ресурс двигателя. (смотреть «Блок цилиндров»)

Диаметр цилиндров двигателя ВАЗ 21126 – 82 мм. Высота блока составляет 197,1 мм (расстояние от оси вращения коленчатого вала до верхней плоскости блока цилиндров). Конструктивно он не отличается от блока 11193-1002011, используемого на двигателе ВАЗ 21124. Основное отличие блока ВАЗ 21126 заключается в качестве обработки стенок цилиндров и увеличинная высота блока. Хонингование цилиндров осуществляется по технологии фирмы Federal Mogul, что обеспечивает получение более качественных рабочих поверхностей. Блок получил новый индекс — 21126-1002011. Чтобы не перепутать, на блоке присутствует соответствующая маркировка и окрашен он в серый цвет. Для диаметров цилиндра блока 21126 определены три класса размеров через 0,01 мм (А, В, С). Маркировка класса цилиндра выполнена на нижней плоскости блока.

На двигателе используется коленчатый вал модели 11183-1005016. По посадочным размерам вал соответствует валу ВАЗ 2112. Но коленчатый вал 11183 имеет увеличенный радиус кривошипа — 37,8мм., а ход поршня – 75,6мм. Для отличия, на щеке противовеса, выполнена маркировка — указана модель «11183». Шкив зубчатый коленчатого вала является оригинальным и имеет индекс 21126. Профиль зубьев шкива рассчитан под ремень ГРМ с полукруглым зубом. Для предотвращения соскальзывания ремня шкив с одной стороны имеет реборду (поясок) а с другой стороны устанавливается специальная шайба. На вал установлен демпфер модели 2112, для привода генератора и навесных агрегатов. Демпфер (шкив) коленчатого вала совмещен с задающим зубчатым диском. Зубчатый диск позволяют датчику отслеживать положение коленчатого вала.

Для привода генератора (и насоса гидроусилителя) применяется поликлиновый ремень 2110-1041020 – 6РК1115(1115мм). На двигателях без установленного насоса ГУР применяется ремень 2110-3701720 -– 6РК742(742мм.). Если на автомобиль установлен кондиционер, то для привода этих агрегатов применяется ремень 2110-8114096 — 6РК1125(1125мм).

Разработкой шатунно-поршневой группы занималась фирма Federal Mogul. Была разработана новая облегченная конструкция. Масса комплекта «поршень-шатун-палец» снизилась более чем на 30% по сравнению с комплектом модели 2110.

Номинальный диаметр поршня -82мм. Высота поршня уменьшилась. Предусмотрено применение более тонких поршневых колец производства фирмы Federal Mogul. На днище поршня имеются четыре лунки малой глубины. Отверстие под шатунный палец имеет смещение от оси поршня на 0,5мм. Диаметр отверстия под поршневой палец – 18мм. Палец фиксируется в поршне стопорными кольцами. Верхняя головка шатуна устанавливается в поршень с минимальным зазором. Этот зазор гарантирует минимальное осевое смещение шатуна с поршнем вдоль шатунной шейки коленчатого вала.

Шатун сделан более тонким и боковые стороны нижней головки шатуна не имеют контакта с коленчатым валом. Такая конструкция позволила существенно снизить потери на трение. При установке классы точности поршней должны соответствовать классам цилиндров блока. Маркировка класса осуществляется на днище поршня.

Шатун 11194 имеет облегченную удлиненную конструкцию и изготавливается с использованием новой технологии. Длина шатуна составляет 133,32мм. Крышка шатуна изготавливается путем излома части заготовки шатуна. Совмещение поверхностей, полученных таким способом, позволяет при совместной обработке двух частей шатуна добиться высокой точности для отверстия под шатунную шейку вала. Для крепления крышки шатуна применяются болты новой конструкции. Не допускается повторное использование болтов после разборки шатуна. Для нового шатуна применяются новые шатунные вкладыши шириной – 17,2мм.

Поршневые кольца на 82мм. Кольца, устанавливаемые на новых поршнях, являются более «тонкими» в сравнении с традиционными вазовскими. Высота колец:1,2мм – верхнее компрессионное, 1,5мм — нижнее компрессионное, 2мм – маслосъемное.

Наружный диаметр поршневого пальца 21126 – 18 мм., длина — 53 мм.

Головка цилиндров 21126-1003011 шестнадцатиклапанная и отличается от головки мод. 2112 увеличенной площадкой на передней поверхности головки для размещения нового механизма натяжения ремня ГРМ. Увеличена площадка фланцев выпускного трубопровода. Стаканы свечных колодцев отлиты заодно с головкой.

Распределительные валы, клапана, пружины и гидротолкатели осталась от двигателя 2112.

Гидротолкатели клапанов автоматически компенсируют зазоры в приводе клапанов, что позволяет в процессе эксплуатации не регулировать зазоры в клапанном механизме.

На двигателе применяется новый автоматический механизм натяжения зубчатого ремня ГРМ с роликами новой конструкции. В результате перехода на зубчатый ремень фирмы Gates с новым профилем на двигателе используются новые шкивы распределительных валов, шкив водяного насоса и шкив коленвала. Профиль шкивов соответствует ремню ГРМ с полукруглым зубом.

Ремень ГРМ фирмы Gates 76137 х 22 мм (137 зубьев полукруглой формы). Ширина 22 мм. Для зубчатого ремня производителем определен ресурс в 200 тыс. км.

Для привода распределительных валов используются оригинальные зубчатые шкивы. Шкивы подвергаются маркировке меткой в виде кружка. На впускные шкивы наносится один кружок слева от установочной метки возле зубьев. Выпускной шкив помечается двумя кружками слева и справа от установочной метки, возле зубьев.

Применяется специальная двухслойная металлическая прокладка головки цилиндров толщиной 0,45мм.(21126-1003020) и с отверстиями под цилиндры диаметром 82мм.

На двигатель устанавливается новой конструкции катколлектор (11194-1203008). По сравнению с двигателем 21124 увеличен диаметр нейтрализатора. Для модификации рассчитанной на выполнение норм токсичности Евро 3, требуется установка катколлектора модели11194-1203008-10(11). Модель катколлектора 11194-1203008-00(01) обеспечивает соблюдение норм Евро-4.

Насос водяной новой конструкции (211261307010). Изменен зубчатый шкив, С целью увеличения ресурса на насосе применен новый подшипник и сальник.

Элементы системы зажигания двигателя ВАЗ 21126 соответствуют зажиганию применяемому на двигателях ВАЗ 21124 и ВАЗ 11194, На всех этих вариантах установлены, индивидуальные катушки зажигания, для каждой свечи.

Двигатели ВАЗ 21126 и ВАЗ 11194 имеют идентичные топливные системы. Топливная рампа 1119-1144010, изготовлена из нержавеющей стали. На эту рампу возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734 (тонкие, голубые). Подача топлива в цилиндры осуществляется фазировано.

Для электронной системы управления двигателя устанавливается контроллер М 7.9.7 или ЯНВАРЬ 7.2.

Где первый цилиндр двигателя 21126 ?

Нумерация цилиндров осуществляется со стороны установки шкива коленчатого вала.

21126 какие форсунки ?

Форсунки «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734.

www.motors-vaz.ru

Двигатель ВАЗ 21128 — 1,8

Двигатель ВАЗ 21128 характеристики

Производитель — ЗАО «Супер-Авто»
Годы выпуска – (2003 – наши дни)
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 4
Ход поршня – 84 мм
Диаметр цилиндра – 82,5 мм (82 мм с 2014 года)
Степень сжатия – 10,5
Объем двигателя 128 – 1796 см. куб (1774 см. куб с 2014 года)
Мощность двигателя 21128 – 98 л.с. /5200 об.мин (123 л.с./5500 об.мин)
Крутящий момент – 162Нм/3200 об.мин (165 Нм/4000 об.мин)
Топливо – АИ95
Расход топлива — город 9,8л. | трасса 5,4 л. | смешанн. 7,5 л/100 км
Расход масла в двигателе 21128– около 300 г/1000 км
Вес двигателя ВАЗ 21128 — 117 кг
Геометрические размеры двигателя (ДхШхВ), мм —
Масло в двигатель ВАЗ 21128:
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе 21128: 3.5 л.
При замене заливать около 3.2 л.

Ресурс двигателя 21128:
1. По данным завода – 200 тыс. км
2. На практике – низкий

ТЮНИНГ
Потенциал – 400+ л.с.
Без потери ресурса – до 120 л.с.

Двигатель устанавливался на:
Лада Приора 1.8
ВАЗ 21124-28
Лада 112 Купе 1.8
ВАЗ 21104-28

Неисправности и ремонт двигателя Супер Авто 21128

Первая версия 128 мотора была создана на базе десяточного двигателя ВАЗ 21124, но с расточенными на 0,5 мм цилиндрами, коленвалом с ходом 84 мм, шатуном 129 мм, с поршнями облегченными собственной разработки, которые по весу близки к приоровским, в поршнях имеются цековки, поэтому при обрыве ремня ГРМ двигатель ВАЗ 21128 не гнет клапана. ГБЦ осталась от 124 мотора, с немного модифицированными камерами сгорания.
Двигатель ВАЗ 21128 1,8 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительных валов, ГРМ имеет ременный привод. Официальных данных по ресурсу мотора 21128, найти не удалось, но на практике он крайне не высок, объясняется это просто: высота блока осталась прежней и чтоб увеличить ход поршня длинноходным коленвалом, пришлось использовать короткие шатуны, за счет этого в поршневой появились серьезные напряжения благодаря увеличившемуся углу наклона шатуна при вращении и поршень теперь с большим усилием давит на боковые стенки цилиндров, как результат высокая нагрузка на сам шатун, на стенки, на поршень и кольца. Что имеем: больший износ и проблему жора масла, очень сильного жора… от 0,7-1 л. и до 3+ л. на 1000 км. Нередко происходят кап ремонты до достижения 100 тыс. км пробега, отзывы о двигателе 21128 одни из самых негативных. Ко всем этим недостаткам стоит добавить классические недостатки присущи всем 124 и 126 моторам(о них написано ТУТ и ТУТ) и получим на выходе двигатель Супер Авто 1. 8, нужно вам такое? Решайте сами.

В 2014 году была проведена модернизация 1.8-литрового движка: за основу был взят, неплохо себя зарекомендовавший, двигатель 21126, внутрь был установлен новый коленвал, с ходом 84 мм, производства Mecaprom. В отличие от первой версии 128-го, в новом не растачивали цилиндры, оставив их 82 миллиметровыми. Поршни и шатуны были облегчены, первые изготавливает Federal Mogul, шатуны — Mecaprom. Распредвалы такие же, как на 1.6 литровом моторе, но подъем впускных и выпускных клапанов был увеличен с 7.6 мм до 8.3 мм. Под новое железо была написана другая программа, мотор стал соответствовать экологическому стандарту Евро-4.
Как это повлияло: мощность увеличилась до 123 л.с. при 5600 об.мин., появилась некоторая тяговитость. Но, учитывая прежнюю геометрию, прежний подход к увеличению рабочего объема, не стоит ждать особой надежности.

Если проблемы не пугают, тогда всегда есть возможность переделать свой 124 или 126 мотор в 128 путем установки мотокомплекта от СТИ: поршень 82,5, шатун 129, колено 84, заказывайте и наслаждайтесь 🙂

В 2016 году был представлен наследник этого мотора, который назывался 21179.

Тюнинг двигателя ВАЗ 21128 1,8

Тюнинг двигателя 128 для города

Для города на такой движок правильно будет установить ресивер, заслонку 54 мм, фильтр нулевик, паук 4-2-1 и получить законные +\- 120 л.с. Про верховые валы стоит забыть, мотор низовой моментный и обороты не любит, поэтому раскрутить его не удастся, в то же время и надуть компрессором не выйдет, коленвал слишком слабый. Поэтому, для того чтоб заниматься тюнингом двигателя Приора 1.8, нужно менять низ, убирать 84 колено и ставить 80 мм. Можно расточить цилиндры до 84 мм, такой конфиг будет крутиться получше. Так или иначе мы придем к обыкновенному тюнингу мотора ВАЗ 21126, а о нем можно прочитать вооот ТУТ.

РЕЙТИНГ ДВИГАТЕЛЯ: 2

<<НАЗАД

wikimotors.ru

Двигатель ВАЗ 21128. Характеристика. Особенности двигателя.

Двигатели ВАЗ.

Выберите модель двигателя ВАЗ

Двигатель ВАЗ 21128-100026080. Характеристика двигателя ВАЗ 21128.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,796
Степень сжатия:	11,5
Номинальная мощность при частоте вращения коленчатого вала 5000 об/мин,:	75 кВт.-(105 л.с.)
Диаметр цилиндра, мм:	82,5
Ход поршня, мм:	84
Число клапанов:	16
Минимальная частота вращения коленчатого вала , об/мин:	800-850
Максимальный крутящий момент при 3000-3200 об/мин. , Н*м:	160
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95 (неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением
Свечи зажигания:	АУ17ДВРМ, BCPR6ES(NGK)
Вес, кг:	117

Двигатель ВАЗ 21128 может применяться для установки на автомобили ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 и их модификациях.

Данная модель не является серийным изделием ВАЗ. Двигатель выпускается ЗАО «Супер-Авто» г.Тольятти. Особенностью двигателя является увеличенный объем в 1796 см3. Конструктивные особенности позволили довести крутящий момент до 162 Н м. и повысить динамические характеристики двигателя. В конструкции используется ряд оригинальных деталей.

На двигателе используется блок модели 11193-1002011. Этот же блок применяется на двигателях 21124 и 21126 (смотреть «Блок цилиндров»). По высоте этот блок выше блока 2112 на 2,3мм. Но цилиндры блока подвергаются дополнительной расточке до размера 82,5мм.

Использован оригинальный коленчатый вал. Радиус кривошипа коленчатого вала обеспечивает ход поршня в 84мм. Шатунные шейки имеют нестандартный диаметр — 41,5мм.

Конструкция поршня является оригинальной совместной разработкой (ЗАО «Супер-Авто» и АВИТИ). На днище поршня выполнены углубленные лунки под клапана. Как и на поршнях 21124 лунки предотвращают контакт клапана с поршнем при обрыве ремня ГРМ. Поршень выполнен максимально облегченным. Диаметр поршня -82,5мм., высота — 45,3мм., диаметр отверстия под палец 19мм., вес 247г. Ширина канавок под кольца отличается от вазовских: 1.2мм — верхнее компрессионное, 1.5мм — нижнее компрессионное, 2.0мм — маслосъёмное.

В двигателе используется шатун оригинальной конструкции: длинна шатуна — 129мм. Диаметр отверстия в нижней головке шатуна, выполнен под шатунную шейку размером 41,5мм., диаметр отверстия под палец -19мм.

Конструктивно головка блока цилиндров не отличается от головки 21124. Модифицированы только камеры сгорания, обеспечивающие степень сжатия до 10,5.

Есть отличие в системе питания. Установлен дроссельный патрубок с увеличенным проходным сечением(51мм). Используются форсунки повышенной производительности фирмы “Siemens”.

Контроллер Январь 5.1.

По экологическим параметрам двигатель соответствует нормам Евро 2.

www.motors-vaz.ru

Двигатель ВАЗ 21203 заводской 2.0 16V — DRIVE2

Недавно наткнулся в интернете на информацию о старой разработке АвтоВаза, а точнее о двигателе — это двухлитровый 16-клапанный ВАЗ-21203 с распределенным впрыском, мощностью 85 кВт/115 л.с. Такого в серийной продукции завода не было. Думаю многие владельцы наших автомобилей мечтали иметь под капотом 2 литра, да еще и 16V. Двигатель предназначен для автомобилей как классической, так и переднеприводной компоновки. Разработан мотор был аж в далеком 1998 году, когда классику еще даже не думали снимать с производства 🙂

История двухлитрового шестнадцатиклапанного двигателя ВАЗ-21203 довольно длинная. Несколько лет назад велись работы над двигателем такого рабочего объема. До производства тот мотор не дошел, но наработки остались.

И когда появился двигатель ВАЗ-2112, решили его головкой «накрыть» тот экспериментальный блок. Эксперимент оказался весьма удачным. Головку, правда, пришлось доработать — увеличить проходные сечения клапанов, но главное — мотор сразу получился вполне работоспособный. Сейчас двигатель ВАЗ-21203 доводят, а выпускать его планируют силами ОПП.

Самая интересная особенность этого мотора — универсальность. Его можно установить как под капот переднеприводного автомобиля, так и на ВАЗы классической и полноприводной компоновки. Есть, правда, на пути «двести третьего» одно серьезное препятствие — ресурс трансмиссии вазовских машин, когда-то рассчитанный на куда более слабые двигатели. Но эта проблема не из разряда неразрешимых.

Технические характеристики двигателя ВАЗ-21203:

Рабочий объем, см*3… 1977
Межцилиндровое расстояние, мм … 89
Диаметр цилиндра, мм …82
Ход поршня, мм … 94
Длина шатуна, мм … 146
Степень сжатия … 10.6
Мощность, кВт/л, с. (при об/мин)… 85/115 (5400)
Максимальный крутящий момент, Н-м (при об/мин) … 180 (3200)
Количество клапанов на цилиндр … 4
Система питания … распределенный впрыск
Октановое число топлива … 95

Проще объяснить так:
рабочий объем — 1997см2;
диаметр цилиндра и ход поршня — 82х94 мм;
мощность — 85 кВт/115 л. с. при 5400 об/мин;
максимальный крутящий момент — 180 Н.м при 3200 об/мин.

Эта информация по большей части взята на просторах интернета.
Постройка такого двигателя, если кто заинтересовался, будет довольно не простой, ведь нужно еще найти в продаже коленвал с таким большим ходом кривошипа, да и стоить он будет очень дорого.

Для примера: в продаже существует коленвал для ПП с ходом 88мм, его стоимость 17000, не плохо правда.
А ведь это 88, а не 94 и объем с 82мм поршнями будет 1858см2, грубо 1,9 Так же надо не забывать, что нужно подобрать подходящие по длине шатуны, допустим шатун 131мм и поршни со смещением 3,5мм.

Чтобы с таким коленвалом, безболезненно получить 2 литра, нужно увеличивать и диаметр цилиндра до 84.
В итоге получим 1950см2, те самые 2 литра.
Самые дешевые поршни с кольцами на 84мм стоят 3500+2500, а допустим шатуны 131мм вообще от 7000 до 12000, это в лучшем случае тысяч 30!

P.S.:
Мне попался интересный вариант покупки коленвала 21128 с ходом 84мм и шатунов от него длиной 129мм от двигателя СуперАвто.С завода этот мотор идет с поршнями 82.5 и имеет рабочий объем 1795см2, т.е. 1.8л. Из него легко получается 1.9 (84х84)и даже 2.0 литра (86х84), меня больше заинтересовал последний вариант, подробнее — Двигатель ВАЗ 2112 16кл. 2.0 ч.1.

www.drive2.ru

Двс 124 ваз характеристики – Защита имущества

Краткое описание

Двигатель ВАЗ 21124 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Двигатель является продолжением развития двигателя ВАЗ-2112 . Основное отличие – это увеличение объема двигателя до 1,6 литра. Данного результата добились путем установки коленчатого вала с увеличенным радиусом кривошипа 37,8 мм (у 2112 – 30,5 мм), при сохранении диаметра цилиндра в 82 мм. На двигателе 21214 иной блок цилиндров, с увеличенной высотой. На коленчатый вал установлен демпфер модели 2112. Главная цель, которую преследовали конструкторы – это повышение экологических показателей до требований европейских стандартов.
