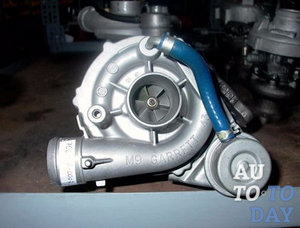

Основные неисправности турбины
Как и все остальные агрегаты транспортного средства, турбина не может избежать периодических поломок, которые в результате требуют незамедлительного ремонтного вмешательства. Некоторые из них могут быть совсем незначительными, но другие несут серьезную угрозу, отрицательно сказываясь на работе отдельных устройств автомобиля. В данной статье мы расскажем об основных признаках и причинах таких неполадок, а также выясним, можно ли справиться с ними собственными силами.
1. Признаки неисправностей турбины и их причины
Существует несколько распространенных признаков того, что турбине Вашего автомобиля приходится несладко.
Первый и самый характерный признак имеющихся проблем выражается в выбросе из выхлопной трубы дыма синего цвета (особенно он заметен при сильном разгоне машины, однако, когда двигатель стабильно работает на постоянных оборотах – дым исчезает). Причиной данного явления есть сгорание масла, которое случайно попало в цилиндры мотора вследствие его утечки из турбокомпрессора.
Третьим признаком проблем данного узла выступает белый дым, появляющийся из той же выхлопной трубы.
В некоторых ситуациях водитель может заметить, что динамика разгона машины значительно ухудшилась. В этом случае также не лишним будет вспомнить о турбокомпрессоре, ведь любое его повреждение или поломка в системе управления работой данного агрегата ограничивают поступление воздуха в автомобильный двигатель, что и вызывает снижение его возможностей.
Следующий признак, указывающий на неполадки в функционировании турбины – это появление шума при работе мотора, а причина здесь кроется в утечке воздуха между двигателем и выходом компрессора. Помимо шума (или вместо него) можно услышать и скрежет, сопровождающий работу турбокомпрессора. Определить его источник Вам поможет визуальная диагностика корпуса агрегата, так как именно его трещины, различные деформации, а также касание лопастей о края трещин сигнализируют о необходимости скорой замены турбокомпрессора.
И наконец, последним из наиболее распространенных признаков неисправности компрессора является утечка масла со стороны компрессора. Причина этого не отличается оригинальностью и основывается на том же закоксовании корпуса оси турбокомпрессора, его повреждении или нарушении исправной работы смазочной системы.
2. Влияние неисправной турбины на работу автомобильного двигателя
Кому-то может показаться, что небольшая турбина не может серьезно повлиять на рабочее состояние автомобильного двигателя, но это далеко не так.
Довольно часто причина неисправности турбины кроется в низком давлении масла или в его плохом качестве. Понижение давления зачастую есть результатом сильно загрязненного или низкокачественного масляного фильтра, либо же следствием применения промывки «пятиминутки».
Учитывая большие обороты турбины и постоянные высокие температуры (а именно такими и есть ее рабочие условия), даже кратковременное падение давления может привести к поломке подшипника оси турбины. Его сильный износ вызывает увеличение радиального зазора, а люфт оси, в свою очередь, способствует разрушению сальников.
Сломанные сальники уже не могут обеспечить герметичность, поэтому масло начинает свободно просачиваться в коллектор мотора. В это время давление масла в подшипнике оси турбин существенно снижается, что вызывает еще большее разрушение как самого элемента, так и сальников.
Выхлопные газы, проходя через разрушенные детали, попадают внутрь подшипника, где настолько повышают температуру, что масло буквально воспламеняется, теряя все свои смазывающие свойства. Это приводит к окончательной «гибели» подшипника, а вместе с ним ломаются и лопасти турбин, оставляя свои обломки внутри агрегата.
Смазывание элементов турбокомпрессора напрямую зависит от маслонасоса мотора, поэтому даже несколько минут работы турбины в подобном режиме оставят силовой агрегат без смазочного материала. А что происходит с работающим двигателем без масла, думаю, объяснять не надо.
Чтобы подобное не приключилось и с Вашим автомобилем, всегда помните об основных признаках неисправности турбокомпрессора: падении мощности силового агрегата, запахе перегретого моторного масла, каплях или подтеках масла на выхлопной трубе, падении его уровня, а также об облаках неестественного выхлопа, вырывающихся из выхлопной трубы автомобиля.
Также, неисправная турбина будет отмечаться неравномерной работой мотора на холостом ходу и замасленными свечами.
3. Можно ли отремонтировать турбину своими руками?
Любые ремонтные работы предусматривают проведение предварительной диагностики вышедшего из строя элемента. Так же и с турбиной, прежде чем браться за ремонт, нужно знать, с чем конкретно Вам приходится иметь дело.
После того как будут установлены все проблемные места и вышедшие из строя элементы, специалисты переходят к устранению обнаруженных неисправностей. В условиях гаражного ремонта владельцы автомобилей часто обходятся подручными инструментами или дешевыми аналогами профессионального оборудования, а это не самым лучшим образом может сказаться не некоторых деталях.
Еще одним моментом, на который стоит обратить свое внимание, есть то, что при разрушении подшипников скольжения вполне реально обнаружить и повреждение крыльчатки ротора.
В ходе проведения диагностического этапа есть возможность определить и критический процент износа остальных элементов устройства, то есть тех, которые хоть еще и функционируют, но находятся на грани своих возможностей. Одним словом, не стоит недооценивать важность грамотной предварительной диагностики и лучше доверить ее знающим людям.
Что касается проведения ремонтных работ, то выполнение поставленной задачи возможно лишь после полной дефектовки деталей. Однако прежде чем переходить к указанной процедуре, нужно уметь еще грамотно разобрать турбину, ведь при отсутствии соответствующего опыта существует высокая вероятность дополнительного повреждения деталей агрегата, что еще больше усложнит дальнейшую работу.
После того, как все детали раскручены, сняты и ровненько лежат в сторонке, можно переходить к полной очистке комплекта.
Следующий этап – это дефектовка, которая предусматривает осмотр сломанной детали и проведение замеров узлов с высокой степенью износа.
Профессиональный ремонт турбокомпрессора включает в себя замену упорного подшипника, компрессионных и уплотнительных колец, а также подшипника скольжения и втулки газодинамических колец. Все эти детали меняются в обязательном порядке и входят в так называемый «ремкомплект».
После того как все дефектные детали удалены, а на их место установлены новые, выполняется балансировка. В первую очередь следует выполнить балансировку турбинного вала, затем компрессорного кольца, а за ними и всего вала в сборе. Любой имеющийся дисбаланс должен быть полностью удален. Данный этап считается самым важным во всей процедуре ремонта, так как даже небольшой дисбаланс турбокомпрессора при высоких оборотах мотора может за несколько секунд вызвать неполадки в работе устройства.
Следующий, предпоследний этап нашего ремонта заключается в обратной сборке всех деталей и помещении их в общий корпус, после чего выполняется балансировка картриджа и обратная его установка в «улитки».
Весь процесс ремонтных работ завершается монтажом перепускного клапана на его законное место и общей регулировкой всего устройства.
Если Вы полностью уверены в том, что сможете выполнить все вышеописанные действия в домашних условиях, тогда дерзайте, однако мы бы не советовали этого делать. Наверное, это один из тех случаев, когда не стоит экономить и лучше обратиться за помощью к специалистам.
4. Профилактика неисправностей турбокомпрессора или как не «убить» турбину
На работоспособность автомобильного турбокомпрессора влияет целый ряд факторов, но сейчас мы рассмотрим лишь наиболее распространенные из них.
Масло. Как оказывается, это самый доступный и надежный способ «угробить» турбокомпрессор, конечно, при условии, что оно плохое. Плохим называют тот продукт, который утратил высокие диспергирующе-стабилизирующие и солюбилизирующие свойства. Говоря обычным языком – это может быть масло, которое уже отслужило свое, было не предназначено для данного типа двигателя или имело механические включения (серные или углеродные отложения и прочие элементы, разрушающие детали механизма). Также, самым отрицательным образом может сказаться использование масла, в котором имеются присадки, не подходящие для работы в двигателе с турбонадувом.
Присадки, изначально предназначенные для восстановления уплотнений или поднятия уровня компрессии, способны уничтожить турбину за несколько часов. Так, если добавка для поднятия компрессии попадет между валом и подшипником и начнет активно уменьшать зазор, то это будет происходить до тех пор, пока подшипник не припаяется к валу. Если Вам попалась хорошая присадка, то много времени такое действие не займет. Правда, справедливости ради надо сказать, что применение «плохих» присадок встречается немного реже, нежели использование масла с механическими примесями.
Механические примеси — это нагар со стенок двигателя, который попал в масло. Он состоит из смолистых отложений, частиц металла, появляющихся при износе деталей двигателя и грязи, попадающей в масляную систему в результате неграмотно выполненных ремонтных работ на моторе автомобиля.
В общем, если Вы не хотите проблем с турбокомпрессором, то необходимо четко соблюдать график смены масла и масляного фильтра, использовать только самые высококачественные и проверенные масла и присадки для конкретного типа двигателя. Кроме того, устанавливая турбину, следует применять специальные герметики, а проводя ремонтные работы на моторе – соблюдать меры предосторожности, ограждающие масло и масляные каналы от попадания грязи. Помимо этого, периодически нужно проверять проходимость магистрали подачи масла к турбине, чтобы в случае засорения можно было бы вовремя ликвидировать проблему.
Масляный насос – еще один фактор, который влияет на работоспособность турбины. Если указанный элемент не сможет обеспечить необходимое давление, то это приведет к непостоянному протоку масла между валом и подшипниками, а ведь именно он создает надежную масляную пленку, которая снижает трение. Кроме того, хороший ток смазочной жидкости влияет и на охлаждение составляющих элементов турбины. Да-да, масло, обладающее температурой в 85оС, является охладителем! Возможно, в это сложно поверить, но с учетом того, что температура выхлопных газов может достигать 750оС, такое вполне вероятно. В большинстве случаев, турбины изготавливаются из металла, а он хороший проводник тепла.
Несмотря на то, что в конструкции турбокомпрессора уже предусмотрены элементы, призванные защищать корпус подшипников (вместе со всей его начинкой) от влияния высоких температур, на практике их оказывается недостаточно. Поэтому поток масла с температурой ниже самого колеса турбины или его корпуса просто незаменим для поддержания оптимальных условий работы агрегата.
Проще говоря, если Вы хотите, чтобы турбина служила верой и правдой еще очень долгое время, то сделайте все, чтобы не допустить снижения уровня масла до показателя, при котором ротор не сможет работать на «масляном клину», что, соответственно, не позволит обеспечить надежное охлаждение вала ротора и подшипников.
Выхлопная система транспортного средства также способна вывести турбину из строя. Дело в том, что в случае повышения давления выхлопных газов в корпусе турбокомпрессора («улитке»), они будут не только раскручивать вал, но и попытаются затолкать его внутрь корпуса агрегата. Весь этот напор придется принять упорному подшипнику, который будет стараться удержать вал в том положении, которое предусмотрено разработчиками и изготовителями турбокомпрессора. Однако его возможности далеко не безграничны, и со временем деталь настолько изнашивается, что дальнейшая работа турбины уже невозможна.
Если не вдаваться в подробности, то процесс выхода агрегата из строя проходит в следующей последовательности: сначала изнашивается внутренняя поверхность упорного подшипника, затем происходит разбалансировка ротора, после чего приходят в негодность подшипники скольжения. На следующем этапе (если вовремя не вмешаться) люфт, увеличившийся в 20 раз, приведет к задеванию корпуса крыльчаткой. Как результат – либо обрыв вала, либо облом лопастей крыльчатки.
Кроме того, слишком высокое давление выхлопных газов отрицательно сказывается на уплотнительных кольцах, преграждающих им путь во внутрь среднего корпуса устройства. Чтобы избежать столь печальных последствий, не рекомендуется ставить на автомобиль нештатный глушитель, обладающий меньшим проходным сечением, заменять прогоревший участок трубой меньшего диаметра или допускать сильное закоксование катализатора (на тех моделях, где он есть).
Топливная аппаратура, а точнее, неправильная ее регулировка, также нередко вызывает сбои в работе турбокомпрессора. В данном случае, главной причиной этого будет превышение допустимой нормы температуры выхлопных газов в корпусе турбины, вследствие чего втулка, расположенная ближе к колесу турбины, просто заклинит, что нередко вызывает обрыв колеса турбинного вала. Кроме того, может произойти разрушение лопастей турбинного колеса (стальной крыльчатки), а это ведет к нарушению заводской балансировки.
Нарушение балансировки колеса турбины или колеса компрессора – довольно действенная причина поломки турбины. Заводские параметры балансировки являются ключевым моментом в обеспечении длительного срока службы турбокомпрессора, конечно, при условии правильной эксплуатации. Если не нарушать балансировку, то износ комплектующих деталей будет минимален, но опять же, это только при условии своевременной замены масла и фильтров, правильной регулировки топливной системы и отсутствия проблем в системе выхлопа.
В некоторых случаях, нарушение балансировки может быть вызвано попаданием в агрегат посторонних предметов. Если говорить о колесе компрессора, то такими элементами чаще всего есть части разрушенного воздушного фильтра, различный мусор, который попал в патрубок подачи воздуха к турбине в ходе замены воздушного фильтра, а также отслоившаяся резина патрубков. Нередко можно встретить и абразивный износ лопастей компрессорного колеса. Это тот случай, когда отдельный участок патрубков, идущих от воздушного фильтра к корпусу компрессора, негерметичен, из-за чего происходит подсос пыльного атмосферного воздуха.
Что касается нарушения балансировки турбинного колеса, то существенную роль в этом процессе играют разрушающиеся элементы головки или поршней. Специалисты отмечают, что нередко при разборке турбины приходится извлекать из нее части направляющих клапанов или их напыление, которое для турбин легковых автомобилей просто губительно.
Разрушенные седла клапанов или осколки от их тарелок, попадающие на лопасти крыльчатки, также вызывают разбалансировку агрегата. Иногда во впускном коллекторе можно найти даже гайки или болты, которые попали туда в результате демонтажа турбины. Подводя итог всего вышесказанного, нужно отметить, что если Вы хотите продлить «жизнь» турбокомпрессора, следует соблюдать некоторые правила:
1) Используйте только оригинальное масло и качественное топливо;
2) Производите своевременную замену воздушных фильтров;
3) Следите за давлением надува;
4) Спустя каждых 7 000 километров пробега полностью меняйте масло;
5) Автомобиль, оборудованный дизельным двигателем, необходимо обязательно прогревать;
6) После длительного путешествия, прежде чем выключить мотор, нужно дать ему остыть (поработать на холостых оборотах минимум 3 минуты). Это позволит избежать образования углеродного осадка, который отрицательно сказывается на работе подшипников;
7) Также не забывайте о регулярности проведения диагностики и профессионального обслуживания.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
auto.today
как определить скорую необходимость замены детали |
Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «Мега групп» (далее — Оператор), расположенному по адресу 115191, г. Москва, Духовской переулок, дом 17, стр. 15, согласие на обработку персональных данных, указанных мной в форме веб-чата и/или в форме заказа обратного звонка на сайте в сети «Интернет», владельцем которого является Оператор.
Состав предоставляемых мной персональных данных является следующим: ФИО, адрес электронной почты и номер телефона.
Целями обработки моих персональных данных являются: обеспечение обмена короткими текстовыми сообщениями в режиме онлайн-диалога и обеспечение функционирования обратного звонка.
Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).
Я понимаю и соглашаюсь с тем, что предоставление Оператору какой-либо информации о себе, не являющейся контактной и не относящейся к целям настоящего согласия, а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни запрещено.
В случае принятия мной решения о предоставлении Оператору какой-либо информации (каких-либо данных), я обязуюсь предоставлять исключительно достоверную и актуальную информацию и не вправе вводить Оператора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
Я понимаю и соглашаюсь с тем, что Оператор не проверяет достоверность персональных данных, предоставляемых мной, и не имеет возможности оценивать мою дееспособность и исходит из того, что я предоставляю достоверные персональные данные и поддерживаю такие данные в актуальном состоянии.
Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.
Согласие может быть отозвано мною в любое время на основании моего письменного заявления.
turboru.ru
Симптомы неисправности турбины: потеря мощности двигателя
Один из распространённых симптомов неисправности турбины — это потеря мощности двигателя. Несмотря на все гарантия производителей автомобилей, турбокомпрессор автомобиля рано или поздно даёт сбой. Обычно производители обещают, что этот агрегат автомобиля отличается долговечностью, износостойкостью и другими качествами, однако в действительности всё обстоит совершенно иначе. Когда-нибудь он обязательно сломается или начнёт барахлить.
Ремонт турбины — дорогое удовольствие!
Главная проблема с турбиной заключается в том, что водителю нужно как можно скорее установить факт наличия проблемы с этим агрегатом. Дело в том, что ремонт или замена турбины — удовольствие не из дешёвых. Именно поэтому так важно на как можно более ранней стадии выявить наличие той либо иной проблемы.
С мощностью всё просто. Падение мощности заметить довольно просто. Для этого не потребуется быть специалистом в области ремонта автомобилей. К примеру, если водитель нажимает на педаль газа, однако автомобиль ускоряется слишком вяло (по сравнению с тем, как это было раньше), то это явно свидетельствует о наличии той либо иной проблемы. Как раз поэтому такой симптом неисправности турбины, как потеря мощности силового агрегата, предельно легко выявить.
Именно поэтому автовладельцам приходится устранять неисправности как бензиновых двигателей, так и дизельных. Для того, чтобы как можно раньше выявить ту либо иную проблему, нужно обращать как можно больше внимания на поведения автомобиля. Если оно стало другим, то это верный признак того, что с ним что-то не так и пришлом время отправить автомобиль на диагностику. Ни в коем случае не стоит откладывать эту процедуру на более поздний срок, иначе могут возникнуть серьёзные проблемы.
Автомобиль потерял мощность? Ищите проблему в турбине!
Следует понимать, что потеря потеря мощности (тяги) — явный признак выхода турбины из строя. Для того, чтобы убедиться в наличии той либо иной проблемы, рекомендуется провести визуальный осмотр автомобиля. Ещё лучше заняться диагностикой. Возможно, что в турбокомпрессор попали какие-то посторонние предметы.
Турбина могла выйти из строя из-за того, что имеется проблема переобогащения смеси. Тогда же возникает и падение мощности силового агрегата на автомобиле. Выявить эту неисправность предельно просто, ведь падение мощности становится очевидно практически для каждого, кто водит автомобиль.
Для того, чтобы убедиться в наличии неисправности в турбине, нужно попытаться завести мотор, а затем оценить уровень мощности автомобиля. Если он стали ниже, то турбина нуждается в срочном ремонте. В таком случае лучшее решение — это отправить автомобиль на ремонт в автосервис. Только в таком случае можно рассчитывать на быстрый и эффективный ремонт, ведь ремонт турбины — это крайне сложное занятие, справиться с которым может только настоящий профессионал.
В связи с этим рекомендуется как можно чаще проверять турбины. Диагностика в компании «Рем-Турбо» поможет избежать неприятных сюрпризов в будущем. Бывает и так, что падение мощности двигателя невелико. Тогда ремонт турбины может оказаться не таким уж и дорогим.
- Телефон: +7 (931) 961-51-61
- Поддержка: [email protected]
- Адрес: г. Санкт-Петербург, Московское шоссе, д. 46Б
rem-turbo.ru
Причины поломки и выхода турбин и турбокомпрессора из строя
Причин для выхода турбины из строя может быть несколько, однако, если вы соблюдаете все технический регламенты по обслуживанию машины, замене масла и вовремя проводите обслуживание автомобиля, то турбокомпрессор установленный на автомобиль прослужит вам долгие годы и пробег автомобиля 200-250 т. км с одной турбиной это не редкость, а просто внимательное отношение к своему автомобилю и соблюдение требований для его длительной и безпроблемной эксплуатации.
Рекомендуем вас посмотреть виде ролик от фирмы Garrett посвещенный проблемам с турбинами и правильному обращению с ними:
Теперь поговорим о проблемах поподробнее:
1. Моторное масло загрязнено
1.1 Моторное масло имеет включения достаточно крупных абразивных частиц
При наличии в масле крупных абразивных частиц наблюдается сильный износ опорных шеек ротора турбокомпрессора. На шейках и втулках опорных и упорных подшипников можно наблюдать довольно глубокие задиры (фото 1-4).
Фото 1.
Фото 2.
Фото 3.
Фото 4. (справа – новая втулка)
Среди наиболее вероятных причин такого состояния моторного масла прежде всего следует назвать некондиционный масляный фильтр, перепускной клапан которого негерметичен. Вследствие этого часть масла поступает в каналы двигателя без фильтрации.
Также причиной может стать загрязнение моторного масла после неаккуратного ремонта. Зачастую грязь может попасть в масло после вскрытия клапанной крышки головки блока, поддона масляного картера или каких-либо других работ с частичной разборкой двигателя. При этом даже качественный масляный фильтр может оказаться полностью блокированным загрязнениями, после чего срабатывает перепускной клапан и масло поступает в магистраль без фильтрации.
1.2. Моторное масло имеет загрязнения в виде мелких абразивных частиц
Визуально загрязнение масла такого характера проявляется в значительном износе опорных шеек ротора ТК, причем на граничных кромках зон трения будет наблюдаться эффект «зализывания». Втулки радиальных подшипников изнашиваются подобным образом – хорошо видны скругления их кромок. Также хорошо виден износ на внутренней стороне упорного подшипника (фото 5-7).
Фото 5.
Фото 6.
Фото 7.
Наиболее вероятные причины загрязнения такого характера:
— значительное превышение срока службы моторного масла. Любое масло постепенно теряет свои смазывающие свойства, стареет и закоксовывается от воздействия высоких температур. Мелкие частицы кокса проникают сквозь фильтрующий элемент масляного фильтра и постепенно «шлифуют» поверхности трения в подшипниках турбокомпрессора.
— После обкатки двигателя масло не было вовремя заменено. Обкатка сопровождается образованием мелких абразивных частиц металла. При этом абразивные частицы попадают в систему смазки турбокомпрессора, что приводит к его повышенному износу.
2. Моторное масло имеет химические загрязнения
Загрязнение масла такого характера проявляется в виде значительного износа опорных шеек ротора ТК. При этом наличествуют явные признаки перегрева в виде цветов побежалости. Аналогичная картина наблюдается и на внутренних поверхностях опорных втулок подшипников скольжения. (фото 8,9)
Фото 8.
Фото 9.
Наиболее вероятные причины такого загрязнения:
— смешивание моторного масла в картере двигателя с топливом. Причиной может быть нарушение в работе системы подачи топлива. Если одна или несколько форсунок системы впрыска работают неправильно, часть топлива может попадать в картер. Также топливо может попасть в масло вследствие неаккуратного техобслуживания, к примеру измерения компрессии в цилиндрах;
— наличие в масле чрезмерного количества присадок, улучшающих отдельные его свойства;
— применение в двигателе некачественного моторного масла либо вполне качественного, но не предназначенного для использования в моторах с турбокомпрессором.
Химические загрязнения приводят к резкому снижению прочности масляной пленки в подшипниках скольжения ТК. На интенсивных режимах работы агрегата пленка может разрушаться, что приводит к сухому трению как раз в тот момент, когда смазка нужна больше всего.
3. Повреждения, связанные с эксплуатацией ТК на предельных режимах
3.1. Повреждения ТК по причине выхода на запредельные температурные параметры работы
Превышение температурных показателей работы турбокомпрессора приводит к образованию масляного нагара на шейках ротора и значительному закоксовыванию вала. От перегрева тыльная сторона турбинного колеса становится слегка вогнутой, а иногда на ней и примыкающей части вала появляется «апельсиновая корка» (фото 10,11). Наиболее серьезные последствия перегрева – образование на тыльной стороне колеса глубоких трещин (фото 12).
Фото 10.
Фото 11.
Фото 12.
Причины работы турбокомпрессора на запредельных температурах:
— Нарушение в работе системы охлаждения. Самая распространенная причина – неисправный термостат. Также причиной может стать недостаточный уровень охлаждающей жидкости;
— Нарушения в работе газораспределительной системы, к примеру, неправильный угол опережения зажигания или несвоевременный впрыск топлива;
— Использование в двигателе топлива, не соответствующего рекомендованного изготовителем автомобиля;
— для ТК с водяным охлаждением – образование в водяной рубашке ТК воздушной пробки, образование накипи в патрубках системы охлаждения, что приводит к уменьшению их сечения вплоть до полного перекрытия.
3.2. Повреждения ТК, связанные с выходом на запредельные обороты ротора
При превышении максимальных значений частоты вращения ротора ТК может сопровождаться образованием трещин лопаток турбины. При дальнейшей работе агрегата на таких режимах часть лопаток может быть разрушена, вплоть до полного разрыва всего колеса турбины (фото13,14).
Фото 13.
Фото 14.
Причины выхода турбокомпрессора на запредельные частоты вращения:
— Неисправность системы регулирования турбокомпрессора. Наиболее распространенная причина – выход из строя датчика давления воздуха, расположенного во впускном коллекторе двигателя;
— неисправность байпасной системы. Данная неисправность возникает в турбокомпрессорах, в которых предусмотрен перепуск выхлопных газов. Примером может служить турбокомпрессор с нормально закрытыми предохранительными клапанами;
— для ТК с системой VNT ( с изменяемой геометрией) и системой VST (с дросселированием) – заклинивание регулируемых элементов в положении, соответствующем наибольшей производительности турбинной части агрегата.
4. Недостаток смазки турбокомпрессора
4.1.Неисправности узлов и деталей ТК в связи с недостаточностью смазки, как временной, так и постоянной
Дефицит смазки в турбокомпрессоре имеет симптомы, во многом схожие с теми, которые возникают при химическом загрязнении масла. При этом наблюдается изменение цвета ротора и втулок подшипников скольжения. С серебристо-белого эти детали меняют цвет на желтый или даже иссиня-черный. Впоследствии, если причина дефицита смазки не устраняется, может последовать разрушение вала ротора. Самым серьезным последствием может стать отрыв колеса турбины. Также разрушаются дистанционные втулки и подшипники скольжения (фото 15-17).
Фото 15.
Фото16.
Фото 17.
Возможные причины дефицита смазки ТК:
— общая неисправность системы смазки двигателя, в том числе износ деталей маслонасоса, неисправность редукционного клапана маслонасоса, чрезмерное засорение масляного фильтра;
— наличие в поддоне картера больших отложений закоксованного масла и посторонних предметов (кусков прокладок, металлических осколков и т.д.)
В данном случае при работе двигателя на холостых оборотах давление масла в системе находится в пределах нормы. С повышением частоты вращения коленвала увеличивается производительность маслонасоса, что приводит к подтягиванию к сетке маслоприемника имеющихся в поддоне загрязнений, а это может привести к значительному падению давления в системе как раз в тот момент, когда двигатель работает под нагрузкой и нуждается в смазке. Датчик аварийного давления в системе смазки при этом не срабатывает – давление в системе остается выше минимального, но его недостаточно для обеспечения смазки турбокомпрессора, который работает в наиболее тяжелых условиях;
— снижение количества подаваемого в турбокомпрессор масла из-за ненадлежащего состояния подающей трубки. Трубка может быть засорена коксовыми отложениями либо повреждена механически;
— засорение масляных каналов корпуса турбокомпрессора. Причин у такого явления может быть несколько, и самая вероятная из них это попадание частиц кокса в каналы из подающей магистрали системы смазки ТК. При ремонте агрегата рекомендуется заменить подающую магистраль на новую. В крайнем случае достаточно ее тщательно промыть и продуть, чтобы по возможности исключить наличие в ней загрязнений. Масляные каналы корпуса ТК могут быть перекрыты и по другим причинам. Некоторые модели турбокомпрессоров имеют дополнительный масляный фильтр, который представляет собой мелкую сетку в корпусе из пластмассы. Пластмасса в процессе эксплуатации может разрушаться. и ее частицы попадают в каналы и перекрывают их. Также пластмассовый корпус может разрушиться в результате неправильного монтажа.
5. Повреждения турбокомпрессора механического характера
5.1.Повреждения рабочего колеса компрессора твердыми предметами
Твердые предметы, попадающие в канал подачи воздуха и далее в компрессор могут нанести ему непоправимый вред. Это может быть шайба, гайка или какая-либо пластмассовая деталь, попавшая в канал в результате неаккуратного ремонта. Поврежденная крыльчатка компрессора теряет балансировку, после чего турбокомпрессор полностью выходит из строя в течение небольшого периода времени. В худшем случае может произойти обрыв вала ротора или обрыв рабочего колеса компрессора (фото 18-20).
Фото 18.
Фото 19.
Фото 20.
5.2. Повреждения рабочего колеса компрессора мягкими предметами
Несмотря на то, что некоторые предметы, попадающие в компрессор, являются мягкими, последствия от этого не менее плачевные. В компрессор могут попасть сухие листья, кусок ветоши, бумаги или картона, и любой из этих предметов наносит рабочему колесу серьезный вред, после чего выходит из строя весь агрегат. Причина состоит в нарушении балансировки ротора, что приводит к быстрому разрушению дистанционных втулок и подшипников. В худшем случае может произойти излом вала ротора. Мягкие предметы становятся причиной деформации лопаток колеса компрессора, а в некоторых случаях происходит усталостное разрушение лопаток (фото 21,22).
Фото 21.
Фото 22.
5.3.Абразивные повреждения лопаток рабочего колеса компрессора
В воздушную магистраль турбокомпрессора могут попадать абразивные частицы (пыль, песок), которые постепенно изнашивают рабочее колесо. Изменяется форма лопаток, они сглаживаются и истончаются. И хотя дисбаланса при этом не наблюдается – поверхности стираются равномерно, но происходит уменьшение рабочей поверхности колеса, что приводит к падению производительности агрегата (фото 23).
Фото 23.
Наиболее вероятные причины попадания в воздушный канал абразивных частиц – проблемы с воздушным фильтром. В частности, он может быть деформирован таким образом, что часть воздуха не подвергается фильтрации. Также причиной может быть негерметичность патрубка от воздушного фильтра до входа в турбокомпрессор. В этой части наблюдается разрежение, и пыль и песок попросту засасывает внутрь. Еще одна возможная причина – негерметичность системы вентиляции картера.
5.4. Повреждения посторонними предметами на стороне турбины
Как уже было сказано, турбокомпрессор работает на режимах, близких к предельным. Поэтому попадание в турбинную часть даже небольших посторонних предметов может привести к катастрофическим последствиям. Это может быть окалина, твердый нагар, частицы песка, осколок поршня или клапана. Наиболее тяжелый случай – отрыв рабочего колеса турбины. В системах с изменяемой геометрией (VNT) могут быть повреждены лопатки, что приведет к выходу из строя системы регулирования (фото 24, 25).
Фото 24.
Фото25.
turbo-magazin.ru
Признаки неисправности турбины
ИЛИ КАК СЭКОНОМИТЬ НА ТУРБИНЕ.
Не торопитесь менять турбину! Привезите турбину на диагностику к нам, в ТигрТурбо или сделайте диагностику самостоятельно.
Первые признаки, заставляющие обратить внимание на работу системы турбонаддува:
- Повышенный расход моторного масла (мотор жрет масло). Может сопровождаться синим (или сизым) выхлопом
- Существенная потеря мощности двигателя. Может сопровождаться черным дымом из выхлопной трубы (дымит двигатель)
- Шум при работе турбокомпрессора
Итак, вы заметили один из вышеназванных признаков. Не надо сразу винить турбину и тем более не стоит бежать в сервис, чтобы менять турбину. Современная оригинальная турбина – очень надежный агрегат. Срок ее безотказной службы равен срок службы двигателя.
По статистике 95% турбин выходят из строя по следующим причинам:
- Попадание в турбину посторонних предметов через корпус турбины или корпус компрессора.
- Грязное моторное масло
- Масляное голодание турбины
- Превышение допустимой частоты вращения ротора (приводит к «перенаддуву» двигателя)
Попадание через корпус турбины.
Как правило, через корпус турбины попадают разрушенные элементы двигателя: части клапанов, поршней, поршневых колец, свечей накаливания, прокладок коллектора.
Попадание через корпус компрессора.
Происходит, как правило, из-за поврежденного фильтра или неплотно закрепленного или поврежденного впускного патрубка, а также или из-за оставленных при ремонте инструментов или ветоши.
Загрязнение масла.
Происходит из-за попадания в него коксовых отложений масла или абразивных частиц, в результате естественного износа трущихся деталей двигателя.
Масляное голодание.
Может наступить по нескольким причинам: неисправность масляного насоса; засорение масляного фильтра, повреждение или засорение трубки подачи масла; резкая остановка двигателя.
Превышение допустимой частоты вращения ротора.
Происходит в основном из-за неправильной работы актуатора (перепускной клапан заклинило в закрытом состоянии) или соплового аппарата — «геометрии» (лопатки заклинило в закрытом положении). Второй причиной может являться повышенная температура отработавших газов, возникающая из-за неправильного впрыска – проверяйте топливную аппаратуру.
Попробуйте самостоятельно провести простейшую диагностику турбины прямо на автомобиле.
Визуально проверим целостность крыльчаток
Если есть техническая возможность, отсоедините патрубки подачи воздуха и осмотрите крыльчатки со стороны турбины и со стороны компрессора. Лопатки крыльчаток не должны быть повреждены, не должны иметь зазубрин и загибов.
Определим люфты турбины – осевой и радиальный.
Покачайте вал в осевом и радиальном направлениях. В осевом направлении люфт не должен чувствоваться, а в радиальном — в пределах 1 миллиметра. Большой люфт чувствуется пальцами сразу. При большом люфте лопатки крыльчаток будут задевать корпус турбокомпрессора. Если люфт в допуске мы не рекомендуем ремонтировать картридж. Кроме этого, описанные ниже проявления неисправностей, скорее всего не связаны с турбокомпрессором. На данном этапе уместно проверить балансировку картриджа и степень изношенности уплотнений (проще говоря, проверить на течь масла). Делается это уже на специальных стендах. Компания ТигрТурбо готова провести диагностику турбин, а заодно очистить турбину от грязи и коксовых отложений.
Определим «дует» ли турбина.
Подсоедините патрубки обратно, к турбине. Надавите на педаль газа. Теперь, достаточно пощупать патрубок на выходе из компрессора, что бы понять, что турбина дует.
Итак, простейший осмотр турбины не выявил отклонений в ее работе. Каковы же могут быть истинные причины симптомов не работающей турбины?
- Повышенный расход моторного масла (мотор жрет масло).
Повышенный расход масла может также сопровождаться синим (сизым) дымом из выхлопа, что свидетельствует о сгорании масла в цилиндрах двигателя.
Наиболее вероятны две причины – утечка масла из турбины или неисправность двигателя.
Причины утечки масла из турбины:
Высокий уровень масла в картере. Не дает стечь маслу из турбины (а течет оно самотеком). Масло начинает гнать в горячий и холодный корпуса.
Избыточное давление картерных газов. Не дает стечь маслу из турбины. Одна из возможных причин появления избыточного давления картерных газов – неисправность двигателя.
«Забитый воздушный фильтр». Такой фильтр увеличивает разряжение между колесом компрессора и корпусом подшипников (картриджем), «благодаря» чему масло затягивается в интеркулер и далее в двигатель.
Поврежденная или загрязнена трубка слива масла. Становится препятствием для вытекания масла (которое сливается самотеком).
Блокировка или препятствия в системе выпуска отработанных газов. Может быть вызвана физическим износом или повреждением элементов выхлопной системы, в том числе сажевого фильтра и катализатора.
- Существенная потеря мощности двигателя.
Может быть вызвана такими факторами: выход из строя актуатора (постоянно открытое состояние перепускного клапана) или заклинивание «геометрии» — лопатки заклинило в открытом состоянии; нарушение герметичности клапана рециркуляции отработавших газов; нарушение герметичности магистрали подачи воздуха во впускной коллектор.
Низкая мощность двигателя в сочетании с черным дымом из выхлопной трубы свидетельствует о недостаточном количестве поступающего в двигатель воздуха.
Либо происходит утечка воздуха на входе в турбину или на выходе из нее либо засорен канал подвода воздуха, или проще говоря, забит или поврежден воздушный фильтр.
- Турбина шумит
Исключая сам турбокомпрессор, причина, скорее всего, в негерметичности находящихся под давлением соединительных патрубков турбины или их дефектов (трещин).
Подводим итог.
Не приговаривайте турбину раньше времени. Проведите простейшую диагностику турбины самостоятельно. Не получается – несите турбину к нам. Если турбина действительно сломалась мы установим возможные причины ее поломки, которые, как правило, связаны с работой смежных с турбокомпрессором систем: Вам будет необходимо устранить эти причины. Помните: не важно, ставите ли Вы новый турбокомпрессор или отремонтированный, если причины поломки предыдущего не устранены, Вы впустую потратите свои сбережения.
www.tigrturbo.ru
Причины поломки турбины
Причины поломки турбины
- Подробности
Не бывает так, что турбина поломалась сама по себе. Всегда есть причина, по которой турбокомпрессор вышел из строя. Их может быть несколько. Специалисты в сфере турбонаддува уверенны, что ресурс современной турбины равняется к ресурсу двигателя. К сожалению, на практике мы наблюдаем другую картину. Что-то случилось и турбокомпрессор нужно менять. Как утверждают производители, дефекты в изделиях исключены. И это правда: процесс изготовления турбин постоянно контролируется, да и для производства используют высокотехнологичные и автоматизированные линии.
Так почему же турбины ломаются? Почему недавно установленный турбокомпрессор неожиданно выходит из строя? Как распознать проблему? Далее мы рассмотрим 11 признаков поломок турбин и причины этого.
Причины и признаки неисправностей турбины
- Когда автомобиль разгоняется, мотор прогревается и из выхлопной трубы выходит синий дым. Через время он исчезает.
Почему: Масло, попадая в цилиндр двигателя, сгорает в турбине из-за утечки. - Черный цвет выхлопных газов.
Почему: Нагнетающие магистрали и/или интеркулер где-то пропускают воздух. Вследствие этого обогащенная смесь сгорает. Очевидно, поломана система управления турбокомпрессора. - У выхлопных газов мутно-белый цвет.
Почему: Маслопровод турбокомпрессора чем-то загрязнен. - Чрезмерно расходуется масло (на 1 километр уходит 200 — 1000 мл), на целом изделии или на стыках патрубков воздушного тракта можно увидеть жирные подтеки.
Почему: Загрязнился сливной маслопровод или канал, через который подходит воздух. Возможно, закоксовался корпус оси ТКР. - Автомобиль хуже разгоняется.
Почему: Через неисправную или поврежденную систему управления ТКР в двигатель поступает недостаточно воздуха. - Мотор во время работы шумит, свистит.
Почему: Место соединения выхода компрессора и двигателя пропускает воздух. - Во время работы турбины слышен скрежет.
Почему: Корпус турбины треснул или немного деформировался, лопасти касаются краев трещин. Если это случилось, ТКР скоро сломается. - Работающая турбина шумит больше обычного.
Почему: Провод, подающий масло, загрязнен, а осевой и радиальный зазоры ротора увеличились. Возможно, они трутся о корпус турбины. - Чрезмерно уходит топливо, а токсичность выхлопа заметно увеличилась.
Почему: Воздушный фильтр или канал поступления воздуха к турбокомпрессору сильно загрязнились. - На корпусе видно, что со стороны компрессора протекает масло.
Почему: Корпуса оси турбины закоксовался. Также нарушена работа смазки, поврежден турбокомпрессор. - Когда запускается двигатель, труба выбрасывает под капотом облако черного дыма. Также возникает эффект турбоямы.
Почему: Утечка газа по причине трещины на байпасном клапане турбины.
Подводя итоги
От поломки турбины никто не застрахован. Но если вы регулярно обслуживаете машину, своевременно меняете масло, ваш турбокомпрессор будет служить еще много лет. И если вы думаете, что автомобиль с пробегом 200-250 т. км при работе одной турбины — это редкость, вы ошибаетесь. Секрет во внимательном отношении к своей машине и соблюдении правил эксплуатации, которые и обеспечивают долголетнюю работу как авто, так и турбины.
Хотите предотвратить поломку турбокомпрессора? Заливайте только качественное масло, не превышайте заданное заводом изготовителем количество, не допускайте засорения турбины, исключите ее перегрев.
Не игнорируйте тот факт, что ремонтировать турбину при любых видах поломки должны специалисты в сервисном центре. Чтобы не повредить механизм, человек должен обладать специальными знаниями, умениями и располагать оборудованием. Тем более, любая работа, связанная с ремонтом агрегата, должна выполнятся в идеально чистых условиях. Если хоть малейшая частица попадет в турбокомпрессор, он может выйти из строя. Поэтому берегите свой автомобиль, а ремонт турбины доверяйте профессионалам!
brturbo.ru
Признаки неисправности турбины двигателя | AutoZona54
Основные признаки неисправности турбины.
Самый характерный и часто встречающийся признак неисправной турбины, это выброс из выхлопной трубы дыма синего цвета и запах масляного перегара, что особенно заметно при интенсивном разгоне автомобиля, а когда двигатель работает на низких оборотах синий дым исчезает. Логически понятно что причиной неисправности служит попадание масла в камеру сгорания, а следствием может служить его утечка из турбокомпрессора.
Черные цвет из выхлопной трубы и возможная потеря тяги, свидетельствует о сгорании переобогащенной топливо воздушной смеси, следствием чего является утечка воздуха в нагнетающих магистралях или в интеркулере. Так же причиной может быть неисправность системы управления турбокомпрессора.
Следующий признак неисправности, это появление белого дыма из выхлопной трубы. Причиной может служить засорение сливного маслопровода турбины.
Следы подтеков масла на патрубках воздушного тракта как и на самой турбине и естественно увеличенное его сгорание, частое подливание масла. Причиной служит неисправность турбокомпрессора, на это могло повлиять засорение канала подачи воздушной смеси, сливного маслопровода или закоксовывание оси.
Появление любого постороннего шума, скрежета или помпаж при работе турбированного двигателя, причина может крыться в утечке воздуха у выхода компрессора.
Низкокачественный масляный фильтр может послужить причиной низкого давления масла, а так же этому может послужить плохая промывка которая в простонародье называется пятиминутка.
Разрушение подшипников скольжения, в скором времени приведут к необратимому повреждению крыльчатки ротора.
Причины неисправности турбины.
Рассмотрим четыре основные причины служащие выходом турбины из строя.
Загрязнение масла
Довольно часто на первый взгляд хорошее масло которое еще рано менять может быть загрязнено мелкими частичками что не обнаружишь визуально. Мелкие частички постепенно изнашивают втулки, делая их края округлыми.
Нехватка смазки
Приводит к тому, что вал турбины очень сильно изнашивается, а помимо него изнашиваются втулки и наблюдается превышение допустимой температуры. Послужить этому может загруженный масляный канал грязным прокладочным материалом или герметиком.
Экстремальные нагрузки на турбину
«Как говорится любишь гонять, люби и чинить.» Самая типичная поломка это подшипник скольжения на втулках в результате перекрута, передува и высокой температуры турбины. Что касается вала то он в следствиях нагрузки выгибается, сгоревшее масло закоксовывает его. Перекрут турбины приводит к поломке частей лопастей турбинного вала.
Повреждение инородными телами
Данную неисправность сразу можно определить взглянув на компрессорную улитку, такая неисправность часто приводит к капиталке или замене двигателя и остановиться только на ремонте турбине не получится.
autozona54.ru
