Принцип работы роторного двигателя

Как известно, принцип работы роторного двигателя основан на высоких оборотах и отсутствии движений, которыми отличается ДВС. Это и отличает агрегат от обычного поршневого двигателя. РПД называют ещё двигателем Ванкеля, и сегодня мы рассмотрим его работу и явные достоинства.

Ротор такого двигателя находится в цилиндре. Сам корпус не круглого типа, а овального, чтобы ротор треугольной геометрии нормально в нём помещался. У РПД не бывает коленчатого вала и шатунов, а также отсутствуют в нём другие детали, что делает его конструкцию намного проще. Если говорить другими словами, то примерно около тысячи деталей обычного двигателя внутреннего сгорания в РПД нет.

Работа классического РПД основана на простом движении ротора внутри овального корпуса. В процессе движения ротора по окружности статора создаются свободные полости, в которых и происходят процессы запуска агрегата.

Почему этот вариант не прижился

Удивительно, но роторный агрегат представляет собой некий парадокс.

В чём он заключается? А в том, что он имеет гениально простую конструкцию, которая почему-то не прижилась. А вот более сложный поршневой вариант стал популярным и повсюду используется.

На видео показано строение и принцип работы роторного двигателя:

Конечно же, если бы у роторного мотора не было недостатков, то он обязательно бы применялся на современных автомобилях. Возможно даже, что, если бы роторный двигатель был безгрешен, мы и не узнали бы про двигатель поршневой, ведь роторный создали раньше. Затем человеческий гений, пытаясь усовершенствовать агрегат, и создал современный поршневой вариант мотора.

Но к сожалению, минусы у роторного двигателя имеются. К таким вот явным ляпам этого агрегата можно отнести герметизацию камеры сгорания. А в частности, это объясняется недостаточно хорошим контактом самого ротора со стенками цилиндра. При трении со стенками цилиндра металл ротора нагревается и в результате этого расширяется. И сам овальный цилиндр тоже нагревается, и того хуже — нагревание происходит неравномерно.

Если в камере сгорания температура бывает выше, чем в системе впуска/выпуска, цилиндр должен быть выполнен из высокотехнологичного материала, устанавливаемого в разных местах корпуса.

Для того чтобы такой двигатель запустился, используются всего две свечи зажигания. Больше не рекомендуется ввиду особенностей камеры сгорания. РПД наделён бывает совершенно иной камерой сгорания и выдаёт мощность три четверти рабочего времени ДВС, а коэффициент полезного действия составляет целых сорок процентов. По сравнению: у поршневого мотора этот же показатель составляет 20%.

Преимущества ротора, или Как японцы взялись за дело

На видео показан принцип работы роторного двигателя Ахриевых:

Но имеются у РПД и преимущества. В частности, к ним можно отнести особую динамику агрегата. Расход у роторного двигателя очень большой, а кроме этого, у такого агрегата очень маленький ресурс — всего шестьдесят тысяч километров — что делает его непригодным для езды в условиях города. Если объём роторного двигателя будет равен 1,3 л, то он способен будет потреблять до двадцати литров топлива.

Кстати, большой расход бензина также является причиной того, что роторный двигатель не обрёл популярности. Дело в том, что в 1973 году, когда роторные двигатели только вышли, на Аравийском полуострове накалилась обстановка. Там проходили настоящие военные действия, а как известно, арабские страны до сих пор остаются основными поставщиками топлива. В связи с этим делом, цена на бензин резко поднимается. А роторный двигатель пожирал его просто как вечно голодный чревоугодник. Вот и получилось, что он стал лишним.

Зато такой агрегат при этом будет выдавать целых 250 л. с, оставаясь малогабаритным.

На видео показано строение и принцип работы роторного двигателя Ванкеля:

Такая ситуация просто вынуждает причислять роторные двигатели к спортивным моделям автомобилей. Да и не только. Приверженцы роторного двигателя сегодня нашлись. Это известный автопроизводитель Мазда, вставший на путь самурая и продолживший исследования мастера Ванкеля. Если вспомнить ту же ситуацию с Субару, то становится понятен успех японских производителей, цепляющихся, казалось бы, за всё старое и отброшенное западниками как ненужное. А на деле японцам удаётся создавать новое из старого. То же тогда произошло с оппозитными двигателями, являющимися на сегодняшний день «фишкой» Субару. В те же времена использование подобных двигателей считалось чуть ли не преступлением.

Работа роторного двигателя также заинтересовала японских инженеров, которые на этот раз взялись за усовершенствование Мазды. Они создали роторный двигатель 13b-REW и наделили его системой твин-турбо. Теперь Мазда могла спокойно поспорить с немецкими моделями, так как открывала целых 350 лошадок, но грешила опять же большим расходом топлива.

Пришлось идти на крайние меры. Очередная модель Мазда RX-8 с роторным двигателем уже выходит с 200 лошадками, что позволяет сократить расход топлива. Но не это главное. Заслуживает уважения другое. Оказалось, что до этого никто, кроме японцев, не догадался использовать невероятную компактность роторного двигателя. Ведь мощность в 200 л. с. Мазда RX-8 открывала с двигателем объёмом 1,3 литра. Одним словом, новая Мазда выходит уже на другой уровень, где способна конкурировать с западными моделями, беря не только мощностью мотора, но и другими параметрами, в том числе и низким расходом топлива.

На видео рассмотрено устройство и принцип работы роторного двигателя Желтышева:

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Удивительно, но РПД пытались ввести в работу и у нас в стране. Такой двигатель был разработан для установки его на ВАЗ 21079, предназначенный как транспортное средство для спецслужб. Но проект, к сожалению, не прижился. Как всегда, не хватило бюджетных денег государства, которые чудесным образом из казны выкачиваются.

Зато это удалось сделать японцам. И они на достигнутом результате останавливаться не желают. По последним данным, производитель Мазда усовершенствует двигатель и в скором времени выйдет новая Мазда, уже с совершенно другим агрегатом.

Заглянем внутрь РПД

Схема работы роторного двигателя представляет собой нечто совершенно иное, чем обычный ДВС. Во-первых, следует оставить в прошлом конструкцию двигателя внутреннего сгорания, известную нам. А во-вторых, попытаться впитать в себя новые знания и понятия.

РПД назван так из-за ротора, то есть такой части мотора, которая движется. Благодаря этому движению мощность передаётся на сцепление и КПП. По сути, ротор выталкивает энергию топлива, которая затем передаётся колёсам через трансмиссию. Сам ротор выполнен обязательно из легированной стали и имеет, как и говорилось выше, форму треугольника.

На видео показан принцип работы роторно-поршневого двигателя Зуева:

Капсула, где находится ротор, — это своеобразная матрица, центр вселенной, где все процессы и происходят. Другими словами, именно в этом овальном корпусе происходит:

сжатие смеси;
топливный впрыск;
поступление кислорода;
зажигание смеси;
отдача сгоревших элементов в выпуск.

Одним словом, шесть в одном, если хотите.

Сам ротор крепится на специальном механизме и не вращается вокруг одной оси, а как бы бегает. Таким образом, создаются изолированные друг от друга полости внутри овального корпуса, в каждой из которых и происходит какой-либо из процессов. Так как ротор треугольный, то полостей получается всего три.

Всё начинается следующим образом. В первой образующейся полости происходит всасывание, то есть камера наполняется воздушно-топливной смесью, которая здесь же перемешивается.

После этого ротор вращается и толкает эту перемешанную смесь в другую камеру. Здесь смесь сжимается и воспламеняется при помощи двух свечей.

Смесь после этого идёт в третью полость, где и происходит вытеснение частей использованного топлива в систему выхлопа.

Это и есть полный цикл работы РПД. Но не всё так просто. Это мы рассмотрели схему РПД только с одной стороны. А действия эти проходят постоянно. Если говорить иначе, процессы возникают сразу с трёх сторон ротора. В итоге всего за единственный оборот агрегата повторяется три такта.

Кроме того, японским инженерам удалось усовершенствовать роторный двигатель. Сегодня роторные двигатели Мазда имеют не один, а два и даже три ротора, что в значительной мере повышает производительность, тем более если сравнить его с обычным двигателем внутреннего сгорания. Для сравнения: двухроторный РПД сравним с шестицилиндровым ДВС, а 3-роторный с двенадцатицилиндровым. Вот и получается, что японцы оказались такими дальновидными и преимущества роторного мотора сразу распознали.

Опять же, производительность — это не одно достоинство РПД. Их у него много. Как и было сказано выше, роторный двигатель очень компактный и в нём используется на целых тысячу деталей меньше, чем в том же ДВС. В РПД всего две основные детали — ротор и статор, а проще этого ничего не придумаешь.

Принцип работы роторно-поршневого двигателя заставил в своё время многих талантливых инженеров удивлённо вскинуть бровями. И сегодня талантливые инженеры компании Мазда заслуживают всяческих похвал и одобрения. Шутка ли, поверить в производительность, казалось бы, похороненного двигателя и дать ему вторую жизнь, да ещё какую!

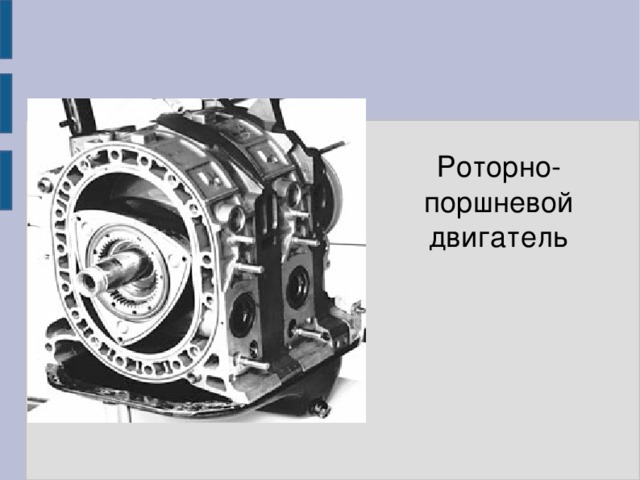

Принцип работы роторно-поршневого двигателя

Конструкция и принципы работы двигателя внутреннего сгорания (ДВС)

Двигатель внутреннего сгорания, тепловой двигатель, в котором химическая энергия топлива, сгорающего в рабочей полости, преобразуется в механическую работу.
По роду топлива ДВС разделяются на двигатели:
жидкого топлива;
газовые.

По способу заполнения цилиндра свежим зарядом:
четырехтактные;
двухтактные.

По способу приготовления горючей смеси из топлива и воздуха двигатели с:
внешним смесеобразованием;
внутренним смесеобразованием.

К двигателям с внешним смесеобразованием относятся карбюраторные, в которых горючая смесь из жидкого топлива и воздуха образуется в карбюраторе, и газосмесительные, в которых горючая смесь из газа и воздуха образуется в смесителе.
В ДВС с внешним смесеобразованием зажигание рабочей смеси в цилиндре производится электрической искрой.

В двигателях с внутренним смесеобразованием (дизелях) топливо самовоспламеняется при впрыскивании его в сжатый воздух, нагретый до высокой температуры.

Рабочий цикл 4-тактного карбюраторного ДВС совершается за 4 хода поршня (такта), т. е. за 2 оборота коленчатого вала.

При 1-м такте — впуске — поршень движется от верхней мёртвой точки (в. м. т.) к нижней мёртвой точке (н. м. т.). Впускной клапан при этом открыт и горючая смесь из карбюратора поступает в цилиндр.

В течение 2-го такта — сжатия, — когда поршень движется от н. м. т. к в. м. т., впускной и выпускной клапаны закрыты и смесь сжимается до давления 0,8—2 Мн/м2 (8—20 кгс/см2). Температура смеси в конце сжатия составляет 200—400°C. В конце сжатия смесь воспламеняется электрической искрой и происходит сгорание топлива. Сгорание имеет место при положении поршня, близком к в. м. т. В конце сгорания давление в цилиндре составляет 3—6 Мн/м2 (30—60 кгс/1см2), а температура 1600—2200°C.

3-й такт цикла — расширение — называется рабочим ходом; в течение этого такта происходит преобразование тепла, полученного от сгорания топлива, в механическую работу.

4-й такт — выпуск — происходит при движении поршня от н. м. т. к в. м. т. при открытом выпускном клапане. Отработавшие газы вытесняются поршнем.

Рабочий цикл 2-тактного карбюраторного ДВС осуществляется за 2 хода поршня или за 1 оборот коленчатого вала. Процессы сжатия, сгорания и расширения практически аналогичны соответствующим процессам 4-тактного ДВС. При прочих равных условиях 2-тактный двигатель должен быть в 2 раза более мощным, чем 4-тактный, т. к. рабочий ход в 2-тактном двигателе происходит в 2 раза чаще, однако на практике мощность 2-тактного карбюраторного ДВС часто не только не превышает мощность 4-тактного с тем же диаметром цилиндра и ходом поршня, но оказывается даже ниже.

Это обусловлено тем, что значительную часть хода (20—35% ) поршень совершает при открытых окнах, когда давление в цилиндре невелико и двигатель практически не производит работы; продувка цилиндра требует затрат мощности на сжатие воздуха в продувочном насосе; очистка пространства цилиндра от продуктов сгорания газов и наполнение его свежим зарядом значительно хуже, чем в 4-тактном ДВС.

Рабочий цикл карбюраторного ДВС может быть осуществлен при очень большой частоте вращения вала (3000—7000 об/мин). Двигатели гоночных автомобилей и мотоциклов могут развивать 15 000 об/мин и более.

Нормальная горючая смесь состоит примерно из 15 частей воздуха (по массе) и 1 части паров бензина. Двигатель может работать на обеднённой смеси (18 : 1) или обогащенной смеси (12 : 1). Слишком богатая или слишком бедная смесь вызывает сильное уменьшение скорости сгорания и не может обеспечить нормального протекания процесса сгорания.

Регулирование мощности карбюраторного ДВС осуществляется изменением количества смеси, подаваемой в цилиндр (количественное регулирование). Большая частота вращения и выгодные соотношения топлива и воздуха в смеси обеспечивают получение большой мощности в единице объёма цилиндра карбюраторного двигателя, поэтому эти двигатели имеют сравнительно небольшие габариты и массу [ 1—4 кг/квт ( 0,75—3 кг/л. с.)].

Применение низких степеней сжатия обусловливает умеренные давления в конце сгорания, вследствие чего детали можно делать менее массивными, чем, например, в дизелях.

При увеличении диаметра цилиндра карбюраторного ДВС возрастает склонность двигателя к детонации,

Сайт управляется системой uCoz

Роторный двигатель на автомобиль.

Роторный двигатель внутреннего сгорания (или как его ещё называют роторно-поршневым, так как сам ротор выполняет роль поршня) был изобретён ещё в 1957 году прошлого века талантливыми инженерами Феликсом Ванкелем и Вальтером Фройде. Этот двигатель существенно отличается от обычного двигателя внутреннего сгорания. В этой статье мы подробно рассмотрим эти основные отличия, а так же преимущества и недостатки роторного двигателя перед обычным мотором, и почему всё таки РПД не так распространён, как обычный ДВС.

Основное отличие роторно-поршневого двигателя перед обычным поршневым, это отсутствие цилиндропоршневой группы, то есть поршней с кольцами, шатунов и цилиндров. Ну и самое главное — это отсутствие множества деталей механизма газораспределения, что позволило сэкономить на производстве около тысячи деталей!

Основная деталь такого двигателя — это ротор, имеющий форму треугольника (cм. фотографии и рисунок). И этот ротор, с помощью зубьев шестерни, входит в зацепление с шестерней другой детали, но неподвижной — статором. Принцип работы роторного двигателя можно посмотреть на видеоролике чуть ниже и он основан на том, что вершины треугольного ротора, при его вращении трутся по эпитрохоидальной (имеющей форму восьмёрки) и полированной внутренней поверхности картера (статора).

И при этом ротор своими гранями вершин отсекает при вращении переменные объёмы трёх камер (трёх камер потому, что у ротора три вершины, бывает и другое число, но три — самый распространённый вариант). Камеры образуются отсеканием вершинами ротора внутренней поверхности статора (при вращении ротора).

При вращении ротора получается, что ротор играет роль и поршня и клапанов при работе мотора. И такая уникальная конструкция позволяет осуществлять любой четырёхтактный цикл Отто, Стерлинга или Дизеля, и при этом не нужен отдельный механизм газораспределения с множеством деталей, который имеется в головке цилиндров обычного и хорошо известного нам ДВС.

А герметичность пар в роторном двигателе, достигается торцевыми и радиальными уплотнителями (пластинами), которые при работе ещё лучше прижимаются давлением газов, центробежной силой, а так же специальными плоскими пружинами.

К тому же благодаря отсутствию головки цилиндров с механизмом ГРМ, а так же отсутствию кривошипно-шатунного механизма (коленвала, шатунов) и самих цилиндров, роторно-поршневой двигатель получается очень компактным (см фото слева) и не занимает много места под капотом. Так ещё и кроме своей компактности, такие моторы имеют бóльшую мощность, чем обычные двигатели.

И у такого мотора гораздо меньше деталей, чем у привычного нам ДВС. Это хорошо видно на фото слева. И это далеко не все преимущества и подробнее о преимуществах РПД написано ниже.

Преимущества роторного двигателя.

Меньшие габаритные размеры, чем у обыччного ДВС (примерно в полтора и даже в два раза). Это позволяет сделать машину более просторной и удобной для обслуживания.
Бóльшая удельная мощность, при меньшем объёме камеры сгорания, чем у обычного ДВС. Это достигается благодаря тому, что однороторный мотор выдаёт мощность в течении трёх четвертей каждого оборота вала. А на знакомом нам обычном моторе, мощность выдаётся только в течении одной четверти оборота коленвала.
Меньшее количество деталей (примерно около тридцати), а у обычного ДВС несколько сотен деталей.
Способность развить большие обороты при отсутствии вибрации, так как нет кривошипно-шатунного механизма, который преобразует возвратно-поступательное движение поршней в вращательное.
Низкий уровень вибрации, и мотор хорошо уравновешен.
Отличные динамические показатели автомобиля с РПД, и на низкой передаче можно легко разогнаться более сотни км/ч.
Ну и главный плюс, который я считаю вернёт эти моторы на дороги в будущем — это меньшая склонность к детонации, по сравнению с обычным ДВС. А значит можно использовать в качестве топлива не только бензин, но и водород — топливо будущего.

Так почему же такой двигатель не стал популярен у производителей автомобилей (исключение фирма Мазда) и до сих пор распространены обычные двигатели?. Чтобы ответить на этот вопрос, рассмотрим недостатки роторного-поршневого двигателя (РПД).

Недостатки роторного двигателя.

Кроме множества преимуществ, у РПД имеется ряд недостатков, из-за которых он не получил широкого распространения:

Повышенный расход топлива, особенно на низких оборотах, по сравнению с обычным двигателем.
Сложность производства, так как требуется очень большая точность изготовления трущихся пар и очень качественные сплавы (легированные стали). К тому же на производстве должны быть очень дорогие, сложные и точные металлообрабатывающие станки, так как фреза должна при обработке (например внутренней поверхности статора) следовать очень сложной траектории.
Быстрый износ уплотнителей, так как площадь пятна контакта маленькая а обороты вала большие. А при износе уплотнителей, из-за прорыва газов повышается токсичность, резко теряется коэффициент полезного действия (КПД) двигателя и потеря мощности.
Бóльшая склонность к перегреву, чем обычный ДВС. Из-за повышенного перегрева, даже бывают проблемы с воспламенением смеси в камере и чтобы улучшить воспламенение, на такие моторы устанавливают по две свечи зажигания на камеру. Две свечи ставят ещё и потому, что камера сгорания имеет вытянутую плоскую форму, и одной свечи в ней недостаточно.
В большинстве регионов не возможность ремонта таких двигателей, так как нет ни адекватных специалистов, ни запасных частей.
Более частая замена моторного масла, из-за того, что ротор соединяется с выходным валом через эксцентриковый механизм и получается большое давление между трущимися деталями. В добавок к этому ещё и большая температура приводит к быстрому износу двигателя, особенно если вовремя не поменять масло, а менять как я уже говорил, его надо чаще. Если же вовремя менять масло, уплотнители и делать капремонт, то ресурс РПД будет достаточно большим. А у некоторых двигателях японской фирмы Мазда, проработать РПД без поломок может около трёхсот тысяч км.

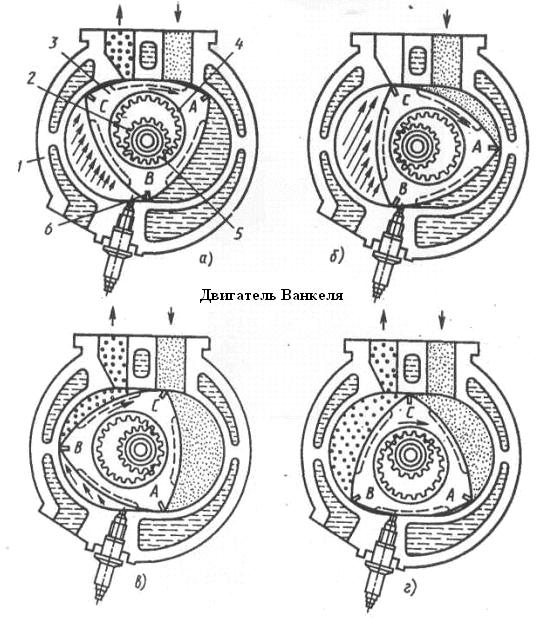

Устройство и более подробный принцип работы роторно-поршневого двигателя.

В роторном двигателе, как и в обычном ДВС вращение выходного вала (работа двигателя) происходит за счёт сгорания топливно-воздушной смеси. И так же как в привычном нам обычном двигателе, РПД имеет впускной канал, через который впрыскивается рабочая смесь, и имеет выпускной канал, через который выбрасываются отработавшие газы.

Но основное отличие состоит в том, что газы, образуемые при сгорании топлива, давят не на поршень (поршни), а на ротор, и от этого ротор передаёт вращение через зубья шестерни и эксцентрики на приводной вал. При этом сам ротор при этом выполняет и роль газораспределителя (как в двухтактном моторе, но не совсем), и делит внутренний объём картера на три отдельных камеры.

И в каждой камере в определённый момент происходит всасывание рабочей смеси, её сжатие, вспышка рабочей смеси и сам рабочий ход от расширения газов, ну и выпуск отработанных газов (четыре такта). Подробно это показано на рисунке слева и описано ниже.

Такт впуска. Всасывание рабочей смеси происходит в тот момент, когда соответствующая вершина ротора проходит через впускное отверстие в картере двигателя. А при дальнейшем движении ротора, объём соответствующей камеры увеличиваетс и создаётся разряжение, при котором рабочая смесь засасывается в камеру.
Такт сжатия. Далее при вращении ротора, впускное отверстие отсекается кромкой другой (следующей) вершины ротора, и одновременно объём камеры уменьшается, таким образом рабочая смесь сжимается и давление в камере увеличивается. Пик сжатия (наибольшего давления смеси) достигается в районе свечей зажигания.
Такт рабочий ход. В этот момент происходит разряд на двух свечах зажигания и соответственно вспышка сжатой рабочей смеси. От вспышки происходит сгорание и расширение продуктов горения, которые с силой толкают ротор, и от этого он проворачивается и вращает выходной вал.
Такт выпуска. Далее, при вращении ротора, кромка одной из вершин ротора проходит выпускное отверстие в картере, открывая его, и через это выпускное отверстие под давлением выходят отработанные газы. Далее первый ротор благодаря силе инерции, а так же благодаря действию второго ротора, работающего асинхронно первому ротору, продолжает своё вращение и подходит опять кромкой к впускному отверстию, для нового такта впуска, и всё повторяется заново.

Но как понял читатель из выше описанного, чтобы лучше сбалансировать РПД, а так же уменьшить вибрацию и предотвратить детонацию, применяют не один а два ротора (см. фото выше, где показан РПД в разобранном виде). А сам ротор (роторы) немного смещён (эксцентричен) от выходного вала, ось которого расположена строго по центру и передаёт вращение на вал как бы обкатывая его по кругу.

Передача вращения происходит воздействием шестерни ротора на шестерню вала (а шестерня вала находится внутри шестерни ротора), а передаточное число рассчитано так, что за один оборот ротора, вал совершает три оборота.

Основные детали роторно-поршневого двигателя. Главная деталь РПД это ротор, имеющий форму треугольника. Причем на каждой из трёх немного выпуклых плоскостей ротора, имеются выборки (углубления — см. фото), которые делаются на заводе для того, чтобы немного увеличить рабочий объём двигателя.

На каждой из трёх вершин ротора, вставлены уплотнительные пластинки, которые уплотняют сам ротор относительно внутренней поверхности картера двигателя, и делят внутреннюю полость картера на три камеры. Пластинки трутся о внутреннюю поверхность картера с большой скоростью и разумеется постепенно изнашиваются. Поэтому они вставлены в вершину ротора так, что бы по необходимости их можно было заменить новыми, взамен изношенных.

Так же с каждой стороны ротора (ближе к центру — см. фото) установлены уплотнительные кольца, которые герметизируют (отделяют) полость камер от картера. Ну и в самом центре ротора жёстко вмонтирована кольцевая шестерня (зубчатый венец), которая как бы обкатывается вокруг меньшей шестерни, закреплённой на валу двигателя, и передаётся вращение выходному валу.

Сам ротор (роторы) помещён в картер, а картер состоит из нескольких плит, которые плотно соединяются между собой, образуя несколько отсеков и разделяющие их стенки. Как правило разделительная стенка делит двигатель на две основные части (полости), в каждой их которых работает свой отдельный ротор (обычно в моторе два ротора).

Каждая полость имеет впускной и выпускной каналы, и сложную форму в виде восьмёрки, которую не так то просто выполнить при производстве. К тому же стенки должны быть изготовлены из очень твёрдого материала, иначе они быстро износятся, и от этого давление в камерах упадёт, и соответственно упадёт и мощность мотора.

Сам картер имеет с наружи двойную стенку (как блок обычного ДВС) для циркуляции между стенками охлаждающей жидкости системы охлаждения. А в центре картера имеются отверстия, в которые запрессованы подшипники, на которых висит вал мотора.

Вал роторного двигателя с виду похож на распределительный вал обычного ДВС (см. фото), так как имеет эксцентрики, похожие на кулачки распредвала обычного мотора. Вал изготовлен так, что эксцентрики расположены на нём в противоположных сторонах вала. И когда на эти эксцентрики при сборке будет насажены два ротора (насажены на подшипники скольжения), то роторы будут работать в противофазе, помогая друг другу в работе.

То есть работа двух роторов будет подобна работе двух поршней четвёртого и второго цилиндров обычного четырёхцилиндрового мотора — один из них в начальной стадии впуска рабочей смеси, а другой в стадии выпуска отработавших газов. И именно из-за того, что роторы сидят на эксцентриках вала, при вращении роторов в противофазе будет вращаться и вал РПД, передавая вращение на трансмиссию.

Ну а как же применение роторно-поршневого двигателя на автомобилях — есть ли смысл?

Первым автопроизводителем, который установил РПД на свой автомобиль ещё в конце 60-х годов прошлого века, была компания NSU (о их машине, двигателе и о машинах Мазда, смотрите интересный видеоролик под статьёй). А авто-производитель, которому удалось поставить такие двигатели на поток, применяя их на своих автомобилях — является всем известная японская Мазда.

РПД установленный на некоторые её машины, при рабочем объёме всего в 1,3 литра, способен развить мощность в 250 лошадей. Но и это ещё не всё, благодаря постоянному совершенствованию своих роторных моторов, им удалось существенно снизить расход топлива и масла, а главное снизить токсичность. Это позволило вывести автомобили с РПД на европейский рынок, который наиболее жёсткий к экологическим нормам.

К тому же в 1995 году был разработан новейший РПД, который назвали RENESIS, что означает новая жизнь роторного мотора. Этот мотор был впервые установлен на новый маздовский концепткар «Mazda RX-01″ и показал отличную динамику разгона. А улучшенный вариант такого мотора был установлен в 1999 году на спортивный концепткар «RX-EVOLV». Этот двигатель планируют устанавливать серийно на автомобиль «Mazda RX-8″.

Большая экономичность нового двигателя была достигнута за счёт применения более совершенных форсунок и использования боковых окон для выпуска отработанных газов. Так же были установлены усовершенствованные свечи зажигания, которые существенно улучшили полноту сгорания топлива.

К тому же выпускной коллектор был изготовлен с двойной стенкой, позволяющей повысить температуру выпускных газов и быстро прогревать каталитический нейтрализатор, даже при минусовой температуре окружающего воздуха. Ну и была усовершенствована система смазки с мокрым картером, и количество масла в картере было уменьшено вдвое, по сравнению с обычными РПД.Ну и кроме идеальной плавности работы нового мотора, был улучшен и звук выхлопа, который не описать, это нужно слышать.

Многие могут сказать, что несмотря на многие преимущества, технология производства таких двигателей довольно сложна и требует новейшего оборудования. Но ведь многие высокотехнологические детали, которые имеются сейчас на многих серийных машинах, когда то казались сложными и не практичными, и применялись только на спортивных машинах.

Например когда то и никасилевое покрытие цилиндров серийного двигателя, или вентилируемые тормозные диски, казались сложными, дорогими и трудновыполнимыми, а сейчас на большинстве серийных машин это обычное явление.

Сейчас ведутся работы по применению на таких двигателях водородного топлива, ведь роторный двигатель не склонен к детонации и способен работать на водороде, и скорей всего за РПД будущее, поживём — увидим.

Роторный двигатель: принцип работы

Как работает роторный двигатель. Роторный двигатель изобретен и разработан доктором Феликсом Ванкелем и иногда называется двигатель Ванкеля или роторный двигатель Ванкеля.

Роторный двигатель, как и традиционный поршневой, является двигателем внутреннего сгорания, но работает он совершенно иначе. В поршневом двигателе, в одном и том же объеме пространства (в цилиндре) попеременно происходят четыре различные работы — впуск, сжатие, сгорание и выпуск (такты).

Роторный двигатель делает эти четыре такта в одном и том же объеме(камере), но каждый из этих тактов происходит в своей отдельной части этой камеры. Как будто для каждого цикла используется отдельный цилиндр, а поршень перемещается от одного цилиндра к другому.

В этой статье мы подробно расскажем, как работает роторный двигатель. Давайте начнем с основных принципов его работы.

Принцип работы роторного двигателя.

Как и поршневой, роторный двигатель использует давление которое создается при сжигании смеси воздуха и топлива. В поршневых двигателях, это давление создается в цилиндрах, и двигает поршни вперед и назад. Шатуны и коленчатый вал преобразуют возвратно-поступательные движения поршня во вращательное движение, которое может быть использовано для вращения колес автомобиля.

В роторном двигателе, давление сгорания содержится в камере, образованной частью объема камеры закрытой стороной треугольного ротора, который используется в данном случае вместо поршней.

Роторный двигатель

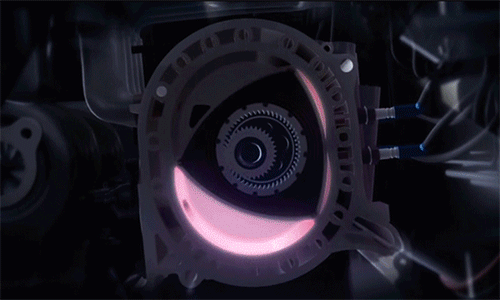

Ротор и корпус роторного двигателя от Mazda RX-7: Эти детали заменяют поршни, цилиндры, клапаны, шатуны и распредвалы в поршневых двигателях.

Ротор соединен со стенками камеры каждой из трех своих вершин, создавая три отдельных объема газа. Ротор вращается, и каждый из этих объемов попеременно расширяется и сжимается. Цепная реакция всасывает воздух и топливо в рабочую камеру, сжимает смесь, она расширяясь делает полезную работу, затем выхлопные газы выталкиваются, новая порция воздуха и топлива всасывается, и так далее.

Мы заглянем внутрь роторного двигателя, чтобы познакомится с его устройством, но сначала давайте взглянем на новые модели автомобилей с роторным двигателем.

Mazda RX-8

Mazda стала пионером в массовом производстве автомобилей, использующих роторные двигатели. Спорткар RX-7, который поступил в продажу в 1978 году, был, пожалуй, наиболее успешным автомобилем с роторным двигателем. Но ему предшествовал целый ряд автомобилей, грузовиков и даже автобусов с роторной силовой установкой, начиная с Cosmo Sport выпуска 1967 года.

Однако RX-7 не продается с 1995 года, но идея роторного двигателя не умерла. Mazda RX-8, последний спорткар от Mazda, имеет у себя под капотом новейший роторный двигатель под названием RENESIS. Названный лучшим двигателем 2003 года, этот атмосферный двух-роторный двигатель производит около 250 лошадиных сил.

Строение роторного двигателя.

Роторный двигатель имеет систему зажигания и систему впрыска топлива, весьма похожие на те, что установлены на поршневых двигателях. Однако, если вы никогда не видели внутренности роторного двигателя, то будьте готовы удивиться, потому что вы не увидите ничего знакомого.

Ротор

Ротор имеет три выпуклых стороны, каждая из которых действует как поршень.
Каждая сторона ротора имеет углубление в ней, что повышает скорость вращения ротора в целом, предоставляя больше пространства для топливо-воздушной смеси.

На вершине каждой грани находится по металлической пластине, которые и формируют камеры, в которых происходят такты двигателя. Два металлических кольца на каждой стороне ротора формируют стенки этих камер. В середине ротора находится круг, в котором имеется множество зубьев. Они соединены с приводом, который крепится к выходному валу. Это соединение определяет путь и направление, по которому ротор движется внутри камеры.

Камера

Камера двигателя приблизительно овальной формы (но если быть точным — это Эпитрохоида, которая в свою очередь представляет собой удлиненную или укороченную эпициклоиду, которая является плоской кривой, образуемой фиксированной точкой окружности, катящейся по другой окружности). Форма камеры разработана так, чтобы три вершины ротора всегда находились в контакте со стенкой камеры, образуя три закрытых объемах газа.

В каждой части камеры происходит один из четырех тактов:

Впуск
Сжатие
Сгорание
Выпуск

Отверстия для впуска и выпуска находятся в стенках камеры, и на них отсутствуют клапаны. Выхлопное отверстие соединено непосредственно с выхлопной трубой, а впускное напрямую подключено к газу.

Выходной вал

Выходной вал имеет полукруглые выступы-кулачки, размещенные несимметрично относительно центра, что означает, что они смещены от осевой линии вала. Каждый ротор надевается на один из этих выступов. Выходной вал является аналогом коленчатого вала в поршневых двигателях. Каждый ротор движется внутри камеры и толкает свой кулачок.

Так как кулачки установлены несимметрично, сила с которой ротор на него давит, создает крутящий момент на выходном валу, заставляя его вращаться.
Теперь давайте посмотрим, как эти части взаимодействуют.

Строение роторного двигателя

Роторный двигатель состоит из слоев. Двухроторный двигателя состоят из пяти основных слоев, которые удерживаются вместе благодаря длинным болтам, расположенным по кругу. Охлаждающая жидкость протекает через все части конструкции.

Два крайних слоя закрыты и содержат подшипники для выходного вала. Они также запечатаны в основных разделах камеры, где содержатся роторы. Внутренняя поверхность этих частей очень гладкая и помогает роторам в работе. Отдел подачи топлива расположен на конце каждой из этих частей.

Следующий слой содержит в себе непосредственно сам ротор и выхлопную часть.

Центр состоит из двух камер подачи топлива, по одной для каждого ротора. Он также разделяет эти два ротора, поэтому его внешняя поверхность очень гладкая.

В центре каждого ротора крепится две большие шестерни, которые вращаются вокруг более маленьких шестерней и крепятся к корпусу двигателя. Это и является орбитой для вращения ротора.

Мощность роторного двигателя

Роторные двигатели используют четырехтактный цикл сгорания, как и в обычном поршневом. Но в роторном это происходит совсем по-другому.

Сердце роторного двигателя — это ротор. Он чем-то эквивалентен поршню в поршневом двигателе. Ротор установлен на большой округлом лепестке на выходном вале. Этот лепесток смещается от осевой линии вала и действует как заводная ручка на лебедку, давая ротору пространство для поворота выходного вала. Пока ротор вращается внутри корпуса, он толкает лепесток внутри жестких кругов, вращаясь 3 раза за каждый оборот ротора.

В то время как ротор вращается в корпусе, три отсека внутри изменяют свой размер. Изменение размера этих камер создает давление. Давайте пройдем по всем 4 отсекам двигателя.

Подача

Первая фаза начинается тогда, когда вершина ротора находится на уровне отсека подачи. В момент когда камера подачи открыта для основного отсека, объем этой камеры близок к минимуму. Как только ротор проходит мимо камеры подачи, объем камеры расширяется и вливает воздух/топливо в основной отсек. Как только ротор проходит камеру подачи, отсек становится полностью изолированным и начинается компрессия.

Компрессия

В то время как ротор продолжает свое движение по основному отсеку, пространство в отсеке становится меньше, смесь из воздуха/топлива сжимается. Как только ротор проходит отсек со свечами зажигания, объем камеры снова сводится к минимуму. В это время происходит возгорание смеси.

Возгорание

Большинство роторных двигателей имеет две свечи зажигания. Камера возгорания достаточно длинная, поэтому одной свечи будет недостаточно. Как только свечи воспламеняет топливно-воздушную смесь, давление в отсеке сильно увеличится, приводя ротор в движение. Давление в камере возгорания продолжает расти, заставляя ротор двигаться, а отсек расти в объеме. Газы от возгорания продолжают расширяться, перемещая ротор и создавая мощность, до того момента, пока ротор не пройдет выхлопной отсек.

Выхлоп

После того, как ротор проходит выхлопной отсек, высокое давление газа сгорания свободно выходит в выхлопную трубу. Так как ротор продолжает движение, камера начинает сжиматься, выдавливая оставшиеся выхлопные газы в свободный отсек. К тому времени объем камеры опять падает к минимуму и цикл начинается сначала.

Разница и Проблемы

У роторного двигателя достаточно много различий с обычным поршневым двигателем.

Меньше движущихся частей

Роторный двигатель имеет намного меньше частей, чем скажем 4-ех цилиндровый поршневой движок. Двух роторный двигатель имеет три главные движущиеся части: два ротора и выходной вал. Даже самый простой 4-ех цилиндровый поршневой двигатель имеет как минимум 40 движущихся частей, включая поршни, шатуны, стержень, клапаны, рокеры, клапанные пружины, зубчатые ремни и коленчатый вал. Минимизация движущихся частей позволяет получить роторным двигателям более высокую надежность. Именно поэтому некоторые производители самолетов (к примеру Skycar) используют роторные двигатели вместо поршневых.

Мягкость

Все части в роторном двигателе непрерывно вращаются в одном направлении, в отличие от постоянно изменяющих направление поршней в обычном двигателе. Роторный движок использует сбалансированные крутящиеся противовесы, служащие для подавления любых вибраций. Подача мощности в роторном двигателе также более мягкая. Каждый цикл сгорания происходит за одни оборот ротора в 90 градусов, выходной вал прокручивается три раза на каждое прокручивание ротора, каждый цикл сгорания проходит за 270 градусов за которые проворачивается выходной вал. Это значит, что одно роторный двигатель вырабатывает мощность в три четверти . Если сравнивать с одно-цилиндровым поршневым двигателем, в котором сгорание происходит каждые 180 градусов каждого оборота, или только четверти оборота коленчатого вала.

Неспешность

В связи с тем, что роторы вращаются на одну треть вращения выходного вала, основные части двигателя вращаются медленней, чем части в обычном поршневом двигателе. Это также помогает и в надежности.

Проблемы

Самые главные проблемы при производстве роторных двигателей:

Достаточно сложно (но не невозможно) подстроиться под регламент выброса CO2 в окружающую среду, особенно в США.

Производство может стоить намного дороже, в большинстве случаев из-за небольшого серийного производства, по сравнению с поршневыми двигателями.

Они потребляют больше топлива, так как термодинамическое КПД поршневого двигателя снижается в длинной камере сгорания, а также благодаря низкой степени сжатия.

Источник: Авто Релиз.ру.

Роторный двигатель принцип работы недостатки и преимущества

На чтение 18 мин. Обновлено 17 ноября, 2020

Чем роторный двигатель отличается от обычного

Технический прогресс не стоит на месте и сегодня вместе с самым обычным поршневым двигателем на автомобильном рынке можно встретить и роторно-поршневой вариант. Сегодня вы узнаете, что такое роторный двигатель, и чем он отличается от обычного двигателя, который установлен почти во всех современных автомобилях.

Чем является РПД?

Для того, чтобы сравнивать роторный двигатель с поршневым необходимо полностью разобраться с тем, что же он из себя представляет. Как и поршневой вариант, роторный двигатель использует давление, которое появляется при сгорании топливно-воздушной смеси. Само же название происходит от основной детали – движущегося ротора, за счет которого и происходит процесс работы двигателя. Ротор имеет похожую на треугольник форму и крепится к особому механизму. Примечательно, что его вращение происходит не вокруг конкретной оси, а он будто бегает вокруг шестерни.

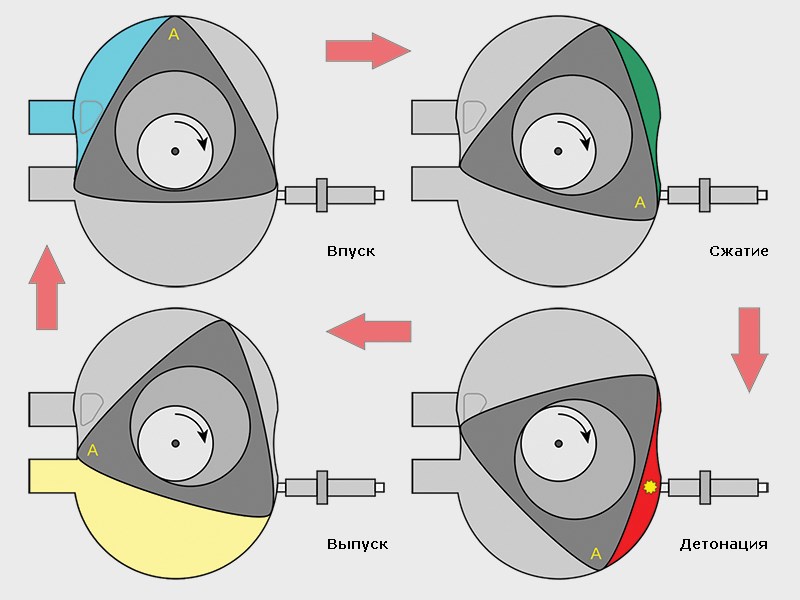

Двигатель имеет 4 фазы: Впуск, сжатие, зажигание, выпуск. Сначала топливно-воздушная смесь засасывается в первую камеру, где и смешивается. Затем, при помощи ротора, она сжимается в следующей камере и зажигается при помощи свечей. После смесь идет дальше, где вытесняются использованные части топлива и все начинается сначала.

На сегодняшний день серийным выпуском автомобилей с роторным двигателем занимается только компания «Mazda» . Стоит признать, они неплохо себя показали, особенно тогда, когда компания не была настолько крупной и шла на большой риск, запуская подобные варианты двигателей.

Преимущества перед обычным двигателем внутреннего сгорания

Преимуществ перед обычным двигателем оказалось достаточно, чтобы компания «Mazda» могли выпускать их серийно и превратиться в серьезную корпорацию. Какие же преимущества у роторного двигателя перед обычным:

Благодаря механическому равновесию двигателя у него заметно меньше вибраций при работе, что влияет на комфорт в легковых автомобилях;
Высокая динамика работы двигателя позволяет на низкой передаче разгонять автомобиль до скорости свыше 100 км/час при высоких оборотах.
Выше мощность при меньших объемах. Двигатель объемом в 1,3 литра может выдавать до 250 лошадиных сил. Благодаря этому в Японии, где и находится главный офис компании «Mazda», они пользовались большой популярностью при большом налоге на топливо;
Меньше движущихся деталей и меньшие габариты. Если в поршневом ДВС будет минимум 40 движущихся частей, то, например в двухроторном двигателе их всего 3 – 2 ротора и выходной вал;
Экологичность. Хоть РПД выделяет слишком много углеводорода, выброс оксида азота у него значительно меньше, чем у обычных ДВС. Но даже проблема с углеводородом была решена японскими инженерами. После введения в США закона «о чистом воздухе» , двигатели «Mazda» подверглись нескольким модификациям, которые позволили снизить выброс углеводорода;

Недостатки роторного двигателя

Как у всего в этом мире у роторного двигателя есть и свои недостатки:

Цена двигателя может порой кусаться. Связано это с не самой большой популярностью роторных двигателей. В свое время и на западе рассматривали варианты использования РПД, но идею быстро отсекли и посчитали устаревшей. Интересно, что в России тесты также проходили, как вариант автомобилей для спецслужб, но идея тоже не прижилась из-за недостаточного финансирования со стороны государства. Серийный же выпуск таких двигателей удалось запустить только японцам. Поэтому и цена достаточно большая;
Высокий расход топлива. Из-за того, что камера сгорания больше обычно поршневого ДВС на нее необходимо больше топлива. Это и является одним из самых главных минусов роторного варианта двигателя. Тем более, при постоянно растущих в России ценах на топливо;

Источник

Принцип работы роторного двигателя — устройство, недостатки и преимущества, видео

Мировые автомобильные концерны выпустили на рынок машины с этими силовыми агрегатами, но позднее отказались от данной продукции. Что же произошло? Предлагаем разобраться в преимуществах и недостатках роторов, рассмотреть принцип работы РПД (роторно-поршневого двигателя).

Эти тепловые моторы не нуждаются в запчастях, преобразующих поступательный импульс во вращательный (коленчатый вал). Такая особенность конструкции приводит к сокращению потерь. При наличии поршней в цилиндре производится четыре такта:

В роторе эти процессы происходят в разных частях камеры.

Вывод на рынок авто с высоким КПД — мечта любого автоконцерна. Почему же он так и не получил широкого распространения? Давайте разбираться.

Узнайте стоимость ремонта роторного двигателя онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Устройство роторного двигателя

Действие всех типов моторов основано на давлении, возникающем при сгорании топлива.

В агрегатах с поршневой группой коленчатый вал и шатуны трансформируют возвратно-поступательную энергию во вращение. В результате колеса крутятся. В движке Ванкеля (альтернативное название ДВС с ротором) используется другое техническое решение. Давление производится в камере, являющейся частью корпуса. Закрытая сторона роторного треугольника выступает в роли поршней.

В роторном двигателе внутреннего сгорания производится вращение, похожее на кривую спирографа. При заданной траектории три вершины находятся в контакте с корпусом. Образуются три независимых объема для газа. При вращении запчасти эти камеры сжимаются/расширяются, как следствие:

топливно-воздушная смесь поступает в мотор;
сжимается;
производит необходимую работу в результате расширения;
выходит через выхлоп.

Схема роторного двигателя — особенности конструкции

В статоре предусмотрено пространство для горения. Корпусы по бокам служат для герметичности системы. Внутри рабочей камеры размещается цилиндр, а в нем — ротор. Овальная форма с прижатыми боковинами обусловлена параметрами узла. В самом статоре с одной стороны предусмотрено отверстие, впускающее воздух. С другой — окно для свечей зажигания. Ротор в цилиндре смещается относительно оси и одновременно двигается вокруг нее. Вращение в сторону обеспечивается неподвижной шестерней, зацепление с которой и определяет характер движения.

Схема и принцип работы роторного двигателя

Мы уже описывали рабочие такты “впуск-сжатие-рабочий ход-выпуск”.

В двухтактных агрегатах они совмещены и обычно устанавливаются на мотоциклах.

Раньше на рынке были представлены дизели с мотором Ванкеля — сейчас они в дефиците. “Классика” представлена четырехтактными вариантами, но в этом случае в конструкции предусмотрен газораспределяющий механизм.

В роторах отсутствие поршневой системы дало возможность совместить технические характеристики 2- и 4-тактных движков. Специальное приспособление, распределяющее газ, в данном случае не нужно за счет специальных отверстий в цилиндре.

Устройство роторно-поршневого двигателя — плюсы и минусы

Теперь о достоинствах рассматриваемого агрегата. Одна его секция сравнима по мощности с трехцилиндровым мотором, при этом занимает существенно меньше места. Например, Mazda RX8 обладает хорошей мощностью при средней компоновке движка. Это стало возможно благодаря разнесению веса автомобиля по осям. Такой автомобиль обладает хорошей управляемостью и устойчивостью.

Здесь нет ГРМ, что сильно облегчило конструкцию, благодаря меньшему количеству металла в ней. Дополнительный приятный бонус — пропадает необходимость во многих подвижных запчастях. В результате агрегат прочнее. Сам мотор вибрирует меньше, так как в нем нет разнонаправленных движений (в сравнении с классикой).

Применение роторного двигателя имеет и недостатки. Смазочная система здесь идентична двухтактному аналогу — цилиндрическая поверхность обрабатывается одновременно с горючим. Но способ подачи здесь особенный — через форсунки. Из-за данной особенности такой тип движков требует специального полусинтетического или минерального рабочего раствора. При сгорании масла получаем чрезмерно загрязненный выхлоп, что плохо влияет на экологию.

Конструктивная простота рассматриваемого устройства имеет и обратную сторону — небольшой ресурс. Первыми “летят” апексы (альтернатива кольцам компрессии в традиционных моторах). Интересно, что, если изнашиваются посадочные места этих деталей роторного двигателя, все устройство идет под замену — восстановить его невозможно.

Расточка статора тоже вызывает огромные трудности и считается технически неоправданной.

В итоге получается, что по надежности подобный ДВС сильно уступает своим поршневым “братьям”, несмотря на свою конструктивную простоту. Так происходит из-за высокой сложности самих процессов в нем.

От производства этого вида движков не отказались. Например, “Мазда” продолжает совершенствовать технологию и добилась успехов — снизился уровень токсичности почти до показателей поршневых агрегатов. Остается решить вопрос с увеличением ресурса. Это возможно за счет высокотехнологичной обработки поверхностей и применения особых материалов для производства запчастей, что неминуемо приведет к большим сложностям в ремонте (и, соответственно, к повышению стоимости).

Куда обращаться при проблемах с движком

Некоторые проблемы можно решить самостоятельно, если вы уверены в своих силах и готовы выделить время. Опытные автовладельцы советуют тщательно оценить ситуацию. Почитайте форумы, где общаются владельцы таких же автомобилях. Найдите пошаговое видео с подробным описанием процесса. Агрегатор Uremont.com предоставляет возможность общения с профессионалами в чате. На вопросы здесь в считаные минуты отвечают специалисты партнерских СТО. Помимо указанной опции, здесь найдете:

интерактивную карту с адресами автомастерских;
отзывы и оценки пользователей;
онлайн-бланк заявки и пр.

Источник

Роторный двигатель — плюсы и минусы

В этой статье рассмотрим принцип работы роторного двигателя, а также поговорим о его плюсах и минусах.

Главный принцип работ роторного двигателя в том, что роторный двигатель не совершает возвратно-поступательных движений – он просто крутится, вследствие чего он не совершает затрат на остановку в верхних и нижних его точках, и именно из-за этого этот двигатель является высоко-оборотистым.

Сам ротор находится в плоском цилиндре. цилиндр по своей форме не круглый, как обычно, а овальный, ротор же имеет треугольную форму.

В отличие от поршневого двигателя, ротор «освобожден» от коленвала, шатунов, ГБЦ, противовесов, благодаря чему его конструкция становится ещё проще.

Также, для того, чтобы разжечь топливо, в отличие от поршневого двигателя, нужно только две свечи из-за конструктивных особенностей камеры сгорания, мощности у такого двигателя выдаётся как у шестицилиндрового, а кпд у роторного двигателя в 2 раза больше, чем у поршневого – 40%.

К проблемам роторного двигателя относится плохая герметизация камеры сгорания, впуска-выпуска из-за небольшого контакта ротора со стенками цилиндра. без высокоточных расчетов тут никак не обойтись, и, если бы не они, то падала бы компрессия, уменьшался бы кпд при прогреве. большим недостатком является то, что роторный двигатель склонен к перегрву, чего не скажешь об обычном двигателе.

Также к недостаткам стоит отнести, то, что в камере сгорания температура выше, чем во впуске-выпуске, из-за этого цилиндр расширяется в разных местах по-разному, поэтому приходится использовать далеко недешевый высокотехнологический материал в разных местах цилиндра.

Из-за всех этих конструктивных особенностей ресурс роторного двигателя в несколько раз меньше, чем у обычного – в среднем, роторные двигатели «живут» до 80 тысяч километров. плюс ко всему, эти двигатели очень прожорливые – на «низах» они «жрут» много топлива, что важно для города, и при его маленьком объёме в 1.3 литра, расход в среднем достигает 20 литров. это не говоря о том, что обслуживать его и делать то нужно каждые 5 тысяч километров.

Источник

Принцип работы роторного двигателя, плюсы и минусы системы

Удивительно, но роторный агрегат представляет собой некий парадокс. В чём он заключается? А в том, что он имеет гениально простую конструкцию, которая почему-то не прижилась. А вот более сложный поршневой вариант стал популярным и повсюду используется.

Строение и принцип работы роторного двигателя

сжатие смеси;
топливный впрыск;
поступление кислорода;
зажигание смеси;
отдача сгоревших элементов в выпуск.

Одним словом, шесть в одном, если хотите.

Всё начинается следующим образом: в первой образующейся полости происходит всасывание, то есть камера наполняется воздушно-топливной смесью, которая здесь же перемешивается. После этого ротор вращается и толкает эту перемешанную смесь в другую камеру. Здесь смесь сжимается и воспламеняется при помощи двух свечей.

Принцип работы роторного двигателя

Ротор имеет три выпуклых стороны, каждая из которых действует как поршень. Каждая сторона ротора имеет углубление в ней, что повышает скорость вращения ротора в целом, предоставляя больше пространства для топливо-воздушной смеси. На вершине каждой грани находится по металлической пластине, которые и формируют камеры, в которых происходят такты двигателя. Два металлических кольца на каждой стороне ротора формируют стенки этих камер. В середине ротора находится круг, в котором имеется множество зубьев. Они соединены с приводом, который крепится к выходному валу. Это соединение определяет путь и направление, по которому ротор движется внутри камеры.

Камера двигателя приблизительно овальной формы (но если быть точным — это Эпитрохоида, которая в свою очередь представляет собой удлиненную или укороченную эпициклоиду, которая является плоской кривой, образуемой фиксированной точкой окружности, катящейся по другой окружности). Форма камеры разработана так, чтобы три вершины ротора всегда находились в контакте со стенкой камеры, образуя три закрытых объемах газа. В каждой части камеры происходит один из четырех тактов:

Выходной вал роторного двигателя

Выходной вал имеет полукруглые выступы-кулачки, размещенные несимметрично относительно центра, что означает, что они смещены от осевой линии вала. Каждый ротор надевается на один из этих выступов. Выходной вал является аналогом коленчатого вала в поршневых двигателях. Каждый ротор движется внутри камеры и толкает свой кулачок.

Строение роторного двигателя

Преимущества роторного двигателя

Меньше движущихся частей

Роторный двигатель имеет намного меньше частей, чем скажем 4-х цилиндровый поршневой движок. Двух роторный двигатель имеет три главные движущиеся части: два ротора и выходной вал. Даже самый простой 4-х цилиндровый поршневой двигатель имеет как минимум 40 движущихся частей, включая поршни, шатуны, стержень, клапаны, рокеры, клапанные пружины, зубчатые ремни и коленчатый вал. Минимизация движущихся частей позволяет получить роторным двигателям более высокую надежность. Именно поэтому некоторые производители самолетов (к примеру Skycar) используют роторные двигатели вместо поршневых.

Мягкость

Неспешность

Малые габариты + высокая мощность

Компактность системы вместе с высоким КПД (сравнительно с обычным ДВС) позволяет из миниатюрного 1,3-литрового мотора выдавать порядка 200-250 л.с. Правда, вместе с главным недостатком конструкции в виде высокого расхода топлива.

Недостатки роторных моторов

Самые главные проблемы при производстве роторных двигателей:

Достаточно сложно (но не невозможно) подстроиться под регламент выброса CO2 в окружающую среду, особенно в США.
Производство может стоить намного дороже, в большинстве случаев из-за небольшого серийного производства, по сравнению с поршневыми двигателями.
Они потребляют больше топлива, так как термодинамическое КПД поршневого двигателя снижается в длинной камере сгорания, а также благодаря низкой степени сжатия.
Роторные двигатели в силу конструкции ограничены в ресурсе — в среднем это порядка 60-80 тыс. км

Удивительно, но РПД пытались ввести в работу и у нас в стране. Такой двигатель был разработан для установки его на ВАЗ 21079, предназначенный как транспортное средство для спецслужб, однако проект, к сожалению, не прижился. Как всегда, не хватило бюджетных денег государства, которые чудесным образом из казны выкачиваются.

Разные конструкции и разработки роторных двигателей

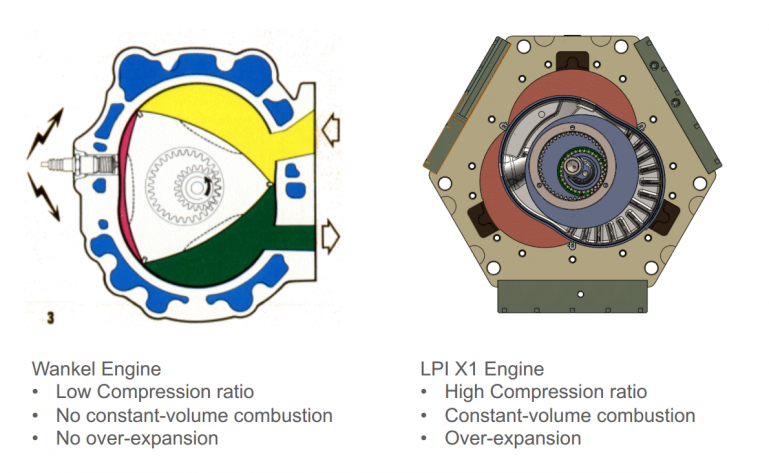

Двигатель Ванкеля

Двигатель Желтышева

Двигатель Зуева

Источник

Устройство роторного двигателя. Принцип работы роторного двигателя — видео

История создания роторного двигателя

Второе имя роторного двигателя (РПД) — ванкель (этакий аналог дизеля).

Именно Феликсу Ванкелю сегодня приписываются лавры изобретателя роторно-поршневого двигателя и даже рассказывается трогательная история о том, как Ванкель шел к поставленной цели тогда же, когда Гитлер шел к своей.

На самом деле все было чуточку иначе: талантливый инженер, Феликс Ванкель действительно трудился над разработкой нового, простого двигателя внутреннего сгорания, но это был другой двигатель, основанный на совместном вращении роторов.

После войны Ванкель был привлечен немецкой фирмой NSU, занимавшейся в основном выпуском мотоциклов, в одну из рабочих групп, трудившихся над созданием роторного двигателя под руководством Вальтера Фройде.

Вклад Ванкеля — это обширные исследования уплотнений вращающихся клапанов. Базовая схема и инженерная концепция принадлежат Фройде. Хотя у Ванкеля был патент на двойственное вращение.

Первый двигатель имел вращающуюся камеру и неподвижный ротор. Неудобство конструкции навело на мысль поменять схему местами.

Первый двигатель с вращающимся ротором начал работу в середине 1958 года. Он мало отличался от своего потомка наших дней — разве что свечи пришлось перенести на корпус.

Феликс Ванкель и его первый роторный двигатель

Вскоре фирма объявила о том, что ей удалось создать новый и очень перспективный двигатель. Почти сотня компаний, занимающихся производством автомобилей, закупила лицензии на выпуск этого мотора. Треть лицензий оказалась в Японии.

Строение и принцип работы роторного двигателя

сжатие смеси;
топливный впрыск;
поступление кислорода;
зажигание смеси;
отдача сгоревших элементов в выпуск.

Одним словом, шесть в одном, если хотите.

Как самому полировать фары автомобиля? Кроме того, японским инженерам удалось усовершенствовать роторный двигатель. Сегодня роторные двигатели Мазда имеют не один, а два и даже три ротора, что в значительной мере повышает производительность, тем более если сравнить его с обычным двигателем внутреннего сгорания.

Для сравнения: двухроторный РПД сравним с шестицилиндровым ДВС, а 3-роторный с двенадцатицилиндровым. Вот и получается, что японцы оказались такими дальновидными и преимущества роторного мотора сразу распознали.

Строение роторного двигателя

Как самостоятельно полировать автомобиль? Два крайних слоя закрыты и содержат подшипники для выходного вала. Они также запечатаны в основных разделах камеры, где содержатся роторы.

Внутренняя поверхность этих частей очень гладкая и помогает роторам в работе. Отдел подачи топлива расположен на конце каждой из этих частей.Следующий слой содержит в себе непосредственно сам ротор и выхлопную часть.

Фазы работы

Как действует роторный двигатель? Принцип работы (gif-изображения и схему РПД вы можете увидеть ниже) данного мотора заключается в следующем. Функционирование двигателя состоит из четырех повторяющихся циклов, а именно:

Подачи топлива. Это первая фаза работы двигателя. Она происходит в тот момент, когда вершина ротора находится на уровне отверстия подачи. Когда камера открыта для основного отсека, ее объем приближается к минимуму. Как только ротор вращается мимо нее, в отсек попадает топливно-воздушная смесь. После этого камера снова становится закрытой.
Сжатия. Когда ротор продолжает свое движение, пространство в отсеке уменьшается. Таким образом, происходит сжатие смеси из воздуха и топлива. Как только механизм проходит отсек со свечей зажигания, объем камеры снова уменьшается. В этот момент происходит воспламенение смеси.
Воспламенения. Зачастую роторный двигатель (ВАЗ-21018 в том числе) имеет несколько свечей зажигания. Это обусловлено большой длиной камеры сгорания. Как только свеча воспламеняет горючую смесь, уровень давления внутри увеличивается в десятки раз. Таким образом, ротор снова приводится в действие. Далее давление в камере и количество газов продолжают расти. В этот момент происходит перемещение ротора и создание крутящего момента. Так продолжается до тех пор, пока механизм не пройдет выхлопной отсек.
Выпуска газов. Когда ротор проходит данный отсек, газ под высоким давлением начинает свободно перемещаться в выхлопную трубу. При этом движение механизма не прекращается. Ротор стабильно вращается до тех пор, пока объем камеры сгорания снова не упадет до минимума. К этому времени из мотора выдавится оставшееся количество отработавших газов.

Именно такой имеет роторный двигатель принцип работы. ВАЗ-2108, на который также монтировался РПД, как и японская «Мазда», отличался тихой работой мотора и высокими динамическими характеристиками. Но в серийное производство данная модификация так и не была запущена. Итак, мы выяснили, какой имеет роторный двигатель принцип работы.

Плюсы и минусы

Есть ряд преимуществ:

меньшее количество деталей, как минимум на 35% меньше относительно поршневого. Меньше деталей — меньше поломок;
если сопоставить с конкурентом такой же мощности, то РПД будет в 2 раза меньше по размеру;
отсутствие высокой нагрузки даже на больших оборотах и если на низких передачах разогнаться сильнее сотни километров в час;
меньше весит, поэтому машину проще уравновесить, она становится более устойчивой;
нет проблемы вибрации даже у самых легких авто. Поршневой вибрирует гораздо сильнее, ввиду чего роторный лучше сбалансирован.

Но есть и недостатки:

главный минус — небольшой ресурс, это издержка простой конструкции. Рабочий угол уплотнителей постоянно меняется, из-за чего они быстро изнашиваются. Износ усиливается и от того, что через каждый такт меняется температура. Вдобавок давление, оказываемое на трущиеся поверхности, от этого есть только одно средство — впрыскивание масла в коллектор;
при износе уплотнителей образуются утечки между камерами. Разница в давлении очень большая, от этого страдает КПД. Вред для экологии усиливается;
из-за серповидной конфигурации камер топливо сгорает не полностью. Из-за небольшой длины рабочего хода и скорости вращения ротора выталкиваются несгоревшие газы высокой температуры. Выделяются не только продукты сгорания бензина, но и масло, ввиду чего окружающая среда подвергается крайне негативному влиянию. Поршневые двигатели не настолько вредные для экологии;
про высокий расход топлива уже было сказано, но это касается не только бензина, но и масла. Такой двигатель съедает до литра на тысячу километров. Если забыть про масло, то можно столкнуться с необходимостью дорогого ремонта или вовсе замены мотора;
высокая себестоимость. Требуются качественные дорогие материалы и высокотехнологичное оборудование.

У роторного двигателя достаточно недостатков, но и его конкурент не совершенный. Поэтому соревнование между ними длилось достаточно долго. Сейчас гонка окончена, но никто не может сказать, навсегда или нет.

КПД роторно-поршневой конструкции

Не смотря на ряд недоработок, проведенные исследования показали, что общий КПД двигателя Ванкеля довольно-таки высокий по современным меркам. Его значение составляет 40 – 45%. Для сравнения, у поршневых двигателей внутреннего сгорания КПД составляет 25%, у современных турбодизелей – около 40%. Самый высокий КПД у поршневых дизельных двигателей составляет 50%. До настоящего времени ученые продолжают работу по изысканию резервов для повышения КПД двигателей.

Итоговый КПД работы мотора состоит из трех основных частей:

Топливная эффективность (показатель, характеризующий рациональное использование горючего в моторе).

Исследования в этой области показывают, что только 75% горючего сгорает в полном объеме. Есть мнение, что данная проблема решается путем разделения процессов сгорания и расширения газов. Необходимо предусмотреть обустройство специальных камер при оптимальных условиях. Горение должно происходить в замкнутом объеме, при условии нарастания температурных показателей и давления, расширительный процесс должен происходить при невысоких показателях температур.

КПД механический (характеризует работу, результатом которой стало образование переданного потребителю крутящего момента главной оси).

Порядка 10% работы мотора расходуется на приведение в движение вспомогательных узлов и механизмов. Исправить данную недоработку можно путем внесения изменений в устройство двигателя: когда главный движущийся рабочий элемент не прикасается к неподвижному корпусу. Постоянное плечо крутящего момента должно присутствовать на всем пути следования основного рабочего элемента.

Термическая эффективность (показатель, отражающий количество тепловой энергии, образованной от сжигания горючего, преобразующейся в полезную работу).

На практике 65% полученной тепловой энергии улетучивается с отработанными газами во внешнюю среду. Ряд исследований показал, что можно добиться повышения показателей термической эффективности в том случае, когда конструкция мотора позволяла бы осуществлять сгорание горючего в теплоизолированной камере, чтобы с самого начала достигались максимальные показатели температуры, а в конце эта температура понижалась до минимальных значений путем включения паровой фазы.

Перегревы и высокие нагрузки

Также из-за особой конструкции данный агрегат был часто подвержен перегреву. Вся проблема заключалась в линзовидной форме камеры сгорания.

В отличие от нее, классические ДВС имеют сферическую конструкцию камеры. Топливо, которое сгорает в линзовидном механизме, превращается в тепловую энергию, расходуемую не только на рабочий ход, но и на нагрев самого цилиндра. В конечном итоге частое «закипание» агрегата приводит к быстрому износу и выходу его из строя.

Ресурс

Не только цилиндр терпит большие нагрузки. Исследования показали, что при работе ротора значительная часть нагрузок ложится на уплотнители, расположенные между форсунками механизмов. Они подвергаются постоянному перепаду давления, потому максимальный ресурс двигателя составляет не более 100-150 тысяч километров.

После этого мотору требуется капитальный ремонт, стоимость которого порой равносильна покупке нового агрегата.

Машины с роторным двигателем

В разработке усовершенствованных концепций силового агрегата с базовым элементом конструкции в виде подвижного ротора участвовали и российские конструкторы, включая Зуева, Желтышева, ингушских изобретателей братьев Ахриевых.

Игнорируя инновации, на автомобили по-прежнему устанавливают двигатели Ванкеля.

В число моделей с РПД входят:

Мазда RX-8. Конструкторское бюро японского концерна достигло прогресса в усовершенствовании. Их последняя разработка вместимостью 1,3 л развивает мощность 215 л.с. Более поздняя версия с аналогичным объемом выдает 231 л.с. Производство прекращено с августа 2011 г. в результате снижения спроса.
ВАЗ 2109-90. Такими машинами пользовались в служебных целях сотрудники российских правоохранительных органов. Милицейские автомобили за 8 секунд могли разогнаться до 100 км/ч и развивали скорость 200 км/ч, легко догоняя преступников. Производились и агрегаты с большей мощностью. Но большая цена и малый ресурс не позволили прижиться РПД, и полицейским пришлось пересесть на транспортные средства с поршневыми моторами.
Мерседес С-111. Впервые был представлен автолюбителям на женевском автосалоне в 1970 г. Спортивный автомобиль оснащался трехкамерным двигателем Ванкеля. Максимальная скорость составляла 275 км/ч. На разгон до первой сотни уходило 5 секунд.
ВАЗ 21019 Аркан. Модель также закупалась для нужд МВД. Советских милиционеров на таких машинах догнать было невозможно и, тем более, уйти от погони. Большинство преследований завершалось поимкой преступников. Объяснение тому – способность служебного транспорта развивать предельную скорость 160 км/ч. Трехсекционный мотор в 1,3 л выдавал 120 л.с.

Видео: как устроен и работает роторный двигатель

Подведем итоги

Моторы роторно-поршневого типа превосходно показывают себя в гонках. У них есть для этого высокая мощность, большое количество оборотов. Немаловажно, что машины на нем очень легкие относительно других, так как двигатель меньше и легче. Ресурс двигателя для гонок — не самый важный показатель, как и прожорливость. Но в обычной жизни нельзя этого не учитывать.

Вне недостатки обусловлены строением и принципом работы роторно-поршневого двигателя. Их нельзя отнести к недоработкам, скорее, это особенности. Но в теории есть способ вновь начать пользоваться РПД. Для этого нужно сделать его более экологичным, повысить ресурс и сделать его более экономичным.

Источники

https://dolauto.ru/informations/articles/chto-takoe-rotornyy-dvigatel/
https://krossovery.info/princip-raboty-rotornogo-dvigatelya-plyusy-i-minusy-sistemy/
https://www.syl.ru/article/158520/new_rotornyiy-dvigatel-printsip-rabotyi-plyusyi-i-minusyi-rotornogo-dvigatelya
https://geekometr.ru/statji/kak-rabotaet-rotorno-porshnevoy-dvigatel-v-mashine. html
https://zewerok.ru/dvigatel-vankelya/
https://remontautomobilya.ru/princip-raboty-rotornogo-dvigatelya-plyusy-i-minusy.html

[свернуть]

устройство, принцип работы, преимущества и недостатки

Роторный двигатель (РПД или роторно-поршневой двигатель), в отличие от традиционного поршневого ДВС, проще в плане конструкции. Также данный тип силовой установки имеет более высокий КПД. Соответственно, даже при небольшом рабочем объеме «отдача» от такого мотора достаточно высокая.

При этом РПД не получил широкого распространения в автомобильной индустрии. К сожалению, даже с учетом всех преимуществ, агрегат также имеет целый ряд недостатков. Далее мы рассмотрим, как устроен и работает роторный мотор, а также его сильные и слабые стороны.

Содержание статьи

Роторный двигатель: устройство и принцип работы РПД

Итак, роторный двигатель, который также называют двигатель Ванкеля в честь его создателя, представляет собой достаточно обособленный тип ДВС. При этом данный вид двигателей устанавливался на разные авто (например, роторный двигатель ВАЗ, роторный двигатель Мазда и т.д.), однако в большей степени популяризировали агрегат именно Mazda благодаря спорткару Мазда RX‑8 с роторным двигателем 13B-MSP.

Если коротко, в обычном поршневом моторе энергию от сгорания топлива в цилиндрах преобразует в возвратно-поступательное движение громоздкая поршневая группа, после чего происходит дальнейшее преобразование во вращательное движение (вращение коленвала).

В свою очередь, в роторном моторе нет ЦПГ, преобразование энергии происходит фактически «напрямую», то есть практически без потерь. Само собой, на Мазда роторный двигатель стал достаточно мощным «сердцем» с выдающимися характеристиками.

Примечательно то, что бензиновый атмосферный роторный мотор с рабочим объемом всего лишь 1.3 литра (13B-MSP) с 2 роторами в виде секций выдавал 192 лошадиных силы. В то же время его форсированная версия позволяла снять уже 231 «лошадку».

Если рассматривать конструкцию, двигатель получил 5 корпусов, в результате чего были образованы 2 камеры. Указанные камеры, подобно цилиндрам, предназначены для сгорания топливно-воздушной смеси. Энергия сгорания топлива вращает роторы, которые закреплены на эксцентриковом валу, который напоминает коленвал обычного ДВС.

При этом движение ротора сложное, так как ротор не вращается, а фактически «обкатывается» своей внутренней шестерней вокруг стационарной шестерни, которая прикреплена в центре одной из боковых стенок камеры. Сам эксцентриковый вал проходит через все корпуса и стационарные шестерни. Вращение ротора, точнее, его вращательное движение происходит так, что на 1 его оборот приходится 3 оборота эксцентрикового вала.

Еще примечательно то, что хотя в роторном моторе также есть циклы впуска, сжатия, рабочего такта и выпуска, механизм ГРМ максимально упрощен. Отсутствует привод газораспределительного механизма, нет распределительных валов, а также и самих клапанов.

Все необходимые функции реализованы счет впускных и выпускных окон, которые выполнены в боковых стенках. На деле, ротор во время вращения открывает, а также закрывает эти окна. Чтобы было понятно, давайте рассмотрим принцип работы роторного двигателя на примере агрегата с одной секцией.

Итак, боковые стороны ротора вместе со стенками корпусов формируют рабочую полость. Кода ротор двигателя находится в начальном положении, по объему полость небольшая (это начало такта впуска). Далее, вращаясь, ротор, открывает впускные окна, в результате в камеру попадает рабочая топливная смесь. Когда полость достигает максимального объема, ротор перекроет впускные окна, после чего начнется такт сжатия (полость начнет уменьшаться).

В момент, когда объем полости снова минимален, за счет искры от свечи произойдет воспламенение смеси и начнется рабочий такт. Далее энергия сгорания топлива вращает ротор, после чего ротор перейдет в положение, при котором открываются выпускные окна (осуществляется выпуск отработавших газов). После выпуска весь цикл повторяется.

Другие полости будут работать точно так же. С учетом того, что полостей 3, за один оборот ротора произойдет 3 рабочих такта. Более того, эксцентриковый вал вращается быстрее ротора в 3 раза. Результат — по одному рабочему такту на один оборот вала мотора с одной секцией. Вполне очевидно, что поршневой четырехтактный ДВС с одним цилиндром имеет соотношение в 2 раза ниже по сравнению с роторным.

Получается, если сопоставить число рабочих тактов на оборот вала, тогда двухсекционный 13B-MSP напоминает обычный поршневой мотор на 4 цилиндра, однако при объеме 1.3 л двигатель такой же мощный, как и поршневой агрегат с объемом чуть более 2.5 литров. Еще добавим, что роторный мотор имеет намного более высокую детонационную стойкость, что позволяет превратить этот мотор в двигатель на водороде.

Конструктивные особенности роторного мотора

Хотя роторный мотор конструктивно имеет меньше деталей, его принцип работы несколько сложнее. Также в устройстве роторного двигателя применены элементы из разных материалов (чугун, алюминий). Еще имеются особые покрытия (например, хром).

Статоры (корпусы роторов) имеют металлические вставки из особой стали, интегрированные в алюминиевый корпус. На деле, статор больше похож на цилиндр с хонингованной гильзой. В свою очередь, боковые корпусы выполнены из чугуна, в них сделаны впускные и выпускные окна. На крайних статорах крепятся шестерни.

Сам ротор является поршнем и шатуном, сделан из облегченного чугуна. Н каждой стороне ротора есть камера сгорания и уплотнители для сохранения герметичности. Во внутренней части ротора стоит роторный подшипник, напоминающий вкладыш коленвала.

На обычном поршне традиционного ДВС поршень имеет 3 кольца – пара компрессионных и маслосъемное кольцо. В свою очередь, ротор имеет апексы (уплотнители вершин ротора). Апексы играют роль компрессионных колец. Указанные элементы прижимаются к стенке статора пружиной, а также они прижаты за счет центробежной силы.

Функцию второго пояса компрессионных колец выполняют боковые, а также угловые уплотнения. Они тоже прижимаются пружинами. Эти боковые уплотнители выполнены из металлокерамики, в то же время угловые уплотнители чугунные. Дополнительно имеются уплотнения для изоляции, чтобы отработавшие газы не попадали во впускные окна через зазоры, которые образуются между самим ротором и боковым корпусом соответственно.

Еще с двух сторон ротора имеются особые масляные уплотнения (по аналогии с маслосъемными кольцами), которые удерживают масло, поступающее во внутреннюю полость ротора для охлаждения.

Кстати, система смазки роторного ДВС сложная, включает в себя радиатор охлаждения масла, а также целую группу из нескольких типов масляных форсунок. Форсунки интегрированы в эксцентриковый вал для охлаждения роторов, также они установлены в статоры.

Еще масло подается и в рабочую полость, смешиваясь с горючей смесью и выгорая вместе с топливным зарядом. На деле, роторный мотор весьма требователен к качеству масла. Если заливать неподходящую смазку, агрегат коксуется, возникает детонация и т. д.

Также добавим, что система питания простая, есть несколько форсунок (пара форсунок перед впускными окнами, а также во впускном коллекторе). Что касается зажигания, использованы две свечи на один ротор. Это сделано по причине того, что камеры сгорания сами по себе получились длинными. В результате, чтобы добиться равномерного и полноценного сгорания смеси, используют две свечи, причем их электроды отличаются. При замене свечей важно обращать на это внимание.

Недостатки роторного двигателя

На старте продаж роторная Мазда пользовалась активным спросом, так как автомобиль привлекал автолюбителей своим необычным и мощным двигателем (особенно форсированные версии с мощностью около 500 л.с.). Однако немного позже владельцы уже на относительно небольших пробегах столкнулись с первыми проблемами и минусами данного типа ДВС.

Основные недостатки — большой расход топлива и относительно низкий ресурс роторного двигателя 13B-MSP. В идеальных условиях силовая установка данного типа способна выходить около 100 тыс. км пробега. Что касается реальной эксплуатации, часто моторы приходили в негодность уже к 50-60 тыс. км. пробега.

Обычно первыми выходят из строя уплотнения ротора. Причина вполне очевидна, так как уплотнения находятся под высокими нагрузками и сильно нагреваются. Также дает о себе знать и детонация, износ подшипников эксцентрикового вала, роторов и т.д.

Примечательно то, что первыми сдаются апексы (уплотнения на торцах), тогда как боковые уплотнители ходят намного дольше. В результате износа апексов, а также их установочных мест на роторе, в двигателе падает компрессия, углы уплотнителей могут отваливаться, повреждая поверхности статора.

Также следует отметить быстрый выход из строя коренных вкладышей эксцентрикового вала. С учетом того, что вал осуществляет вращение в 3 раза быстрее роторов, роторы несколько смещаются по отношению к стенкам статора, причем вершины роторов должны всегда быть удалены на одно расстояние от стенок.

Рекомендуем также прочитать статью о том, что такое гибридный двигатель автомобиля.

Из этой статьи вы узнаете, как устроен и работает двигатель гибрид, а также что нужно знать о гибридном двигателе перед покупкой автомобиля с силовой установкой данного типа.

В результате, когда углы апексов выпадают, на поверхности статора неизбежно появляются задиры. При этом диагностика роторного двигателя сильно затруднена, так как, в отличие от обычного мотора, роторный двигатель не стучит в случае износа вкладышей.

Параллельно отметим, что на версиях данного мотора с наддувом работа агрегата на обедненной смеси приводит к перегреву апекса. Далее пружина, прижимающая апекс, просто гнет его и компрессия сильно снижается. Еще форсированные (роторные двигатели с наддувом) отличаются неравномерным нагревом корпуса.

В верхней части ДВС, где происходят такты впуска и сжатия, более холодные. В то же время нижняя часть, где протекает процесс сгорания смеси и выпуска раскаленных газов, нагревается намного сильнее. Результат – деформация корпуса форсированных версий.

Также отметим, что отдельно проявились и проблемы системы смазки. На практике, масляные форсунки в статоре часто загрязняются и перестают работать. При этом промыть клапаны форсунок не получается, то есть нужна замена. Если же вовремя проблема не была установлена, масляное голодание становится причиной сильного износа целого ряда элементов роторного двигателя.

При этом во всех случаях и независимо от причины, статор на практике восстановить практически не представляется возможным, а также следует отметить отсутствие ремонтных запчастей. Это значит, что если статор поврежден, восстановить двигатель очень сложно и дорого. То же самое касается и ротора. Если пазы под апексы повреждены, отремонтировать деталь практически невозможно.

Все это означает, что мотор фактически «одноразовый» и качественно его отремонтировать нет возможности. Единственный выход – покупка и установка нового двигателя, так как контрактные варианты в большинстве случаев тоже будут изношены и долго не прослужат. Само собой, купить роторный двигатель без пробега можно, но цена роторного двигателя будет высокой.

Советы и рекомендации

Прежде всего, роторный двигатель необходимо «кормить» только качественным высокооктановым бензином (не ниже АИ-98). Только качественное топливо позволяет избежать детонации, а также замедляет процесс накопления нагара на электродах свечей зажигания.

Еще следует помнить, что этот мотор предельно чувствителен не только к качеству, но и типу масла. Например, не рекомендуется лить синтетику, так как быстро скапливается нагар на апексах, компрессия падает. Заливать в такой мотор следует исключительно рекомендуемое самим производителем масло или подходящую по всем допускам «минералку».

Также замену масла нужно производить часто, масло в роторном моторе меняют каждые 4-5 тыс. км. Еще важно своевременно менять воздушный фильтр двигателя, так как его загрязнение может привести к закоксовке масляных форсунок системы смазки. Что касается свечей зажигания, лучше производить их замену каждые 10-15 тыс. км.

Как правило, основным признаком проблем роторного мотора является потеря компрессии, которая проявляется в затрудненном холодном пуске. Далее неполадки прогрессируют, мотор начинает плохо заводиться как на «холодную», так и на «горячую». Обычно в таком случае очевиден износ апексов, скопление отложений на электродах свечей зажигания и т.д.

В подобной ситуации необходимо срочно отправляться на диагностику к специалистам по ремонту ДВС данного типа. На практике, хотя ремонт сложный и дорогой, в последнее время в СНГ появилось несколько центров, специализирующихся на дефектовке и ремонте роторного двигателя с гарантией.

Как правило, в рамках ремонта выполняется замена статоров, уплотнений роторов, самих роторов и т.д. Конечно, ремонт не дешевый, но однозначно более доступный по сравнению с покупкой нового силового агрегата.

Напоследок отметим, как и поршневой двигатель, роторный мотор нуждается в прогреве перед поездкой. При этом пока мотор не выйдет на рабочие температуры, нагружать агрегат не следует. При таком подходе, а также в сочетании с качественным бензином и маслом, а также своевременном обслуживании, есть все шансы, что роторный двигатель Mazda RX-8 пройдет без ремонта около 80 или даже 100 тыс. км.

Подведем итоги

С учетом приведенной выше информации становится понятно, почему роторный двигатель не получил широкого распространения даже с учетом целого ряда преимуществ. Прежде всего, небольшой ресурс, необходимость частого и затратного облуживания, а также сложность ремонта РПД являются серьезными недостатками силовых установок данного типа.

Рекомендуем также прочитать статью о том, что такое двигатель на водороде. Из этой статьи вы узнаете, какие особенности имеет водородный двигатель, а также какие перспективы имеет двигатель на водороде.

По этой причине следует отдельно изучить все нюансы, рассмотренные выше, особенно если к покупке рассматривается автомобиль с роторным двигателем. Например, Мазда RX-8 на вторичном рынке может показаться отличным вариантом, так как данные авто продаются по привлекательной цене на фоне конкурентов с аналогичными характеристиками.

Однако на практике такой автомобиль может требовать замены или серьезного и дорогостоящего ремонта силового агрегата. Более того, даже если с двигателем все в порядке, не стоит рассчитывать на большой ресурс, а также потенциальным владельцам следует готовиться к более высоким расходам на плановое обслуживание роторного двигателя по сравнению с форсированными поршневыми ДВС (как атмосферными, так и с наддувом).

Роторный двигатель Mazda | Преимущества и информация

Роторный двигатель: главный элемент наследия Mazda

Большинство двигателей внутреннего сгорания, которые вы видите сегодня на дорогах, построены с использованием стандартных принципов поршневых двигателей. Однако это не единственный двигатель внутреннего сгорания. Роторный двигатель, часто называемый двигателем Ванкеля в честь его изобретателя, доктора Феликса Ванкеля, является мощной альтернативой поршневому двигателю и важной частью фирменного наследия Mazda в области технических характеристик.

Как это работает

Роторный двигатель работает по тому же основному принципу, что и поршневой двигатель: сгорание в силовой установке высвобождает энергию для приведения в действие транспортного средства. Однако система подачи в роторном двигателе полностью уникальна.

Поршневой двигатель выполняет четыре ключевые операции: впуск, сжатие, сгорание и выпуск. Роторный двигатель также выполняет каждую из этих ключевых операций, но делает это совершенно уникальным образом. В случае роторного двигателя каждый из этих ключевых процессов обрабатывается отдельной секцией корпуса силовой установки.

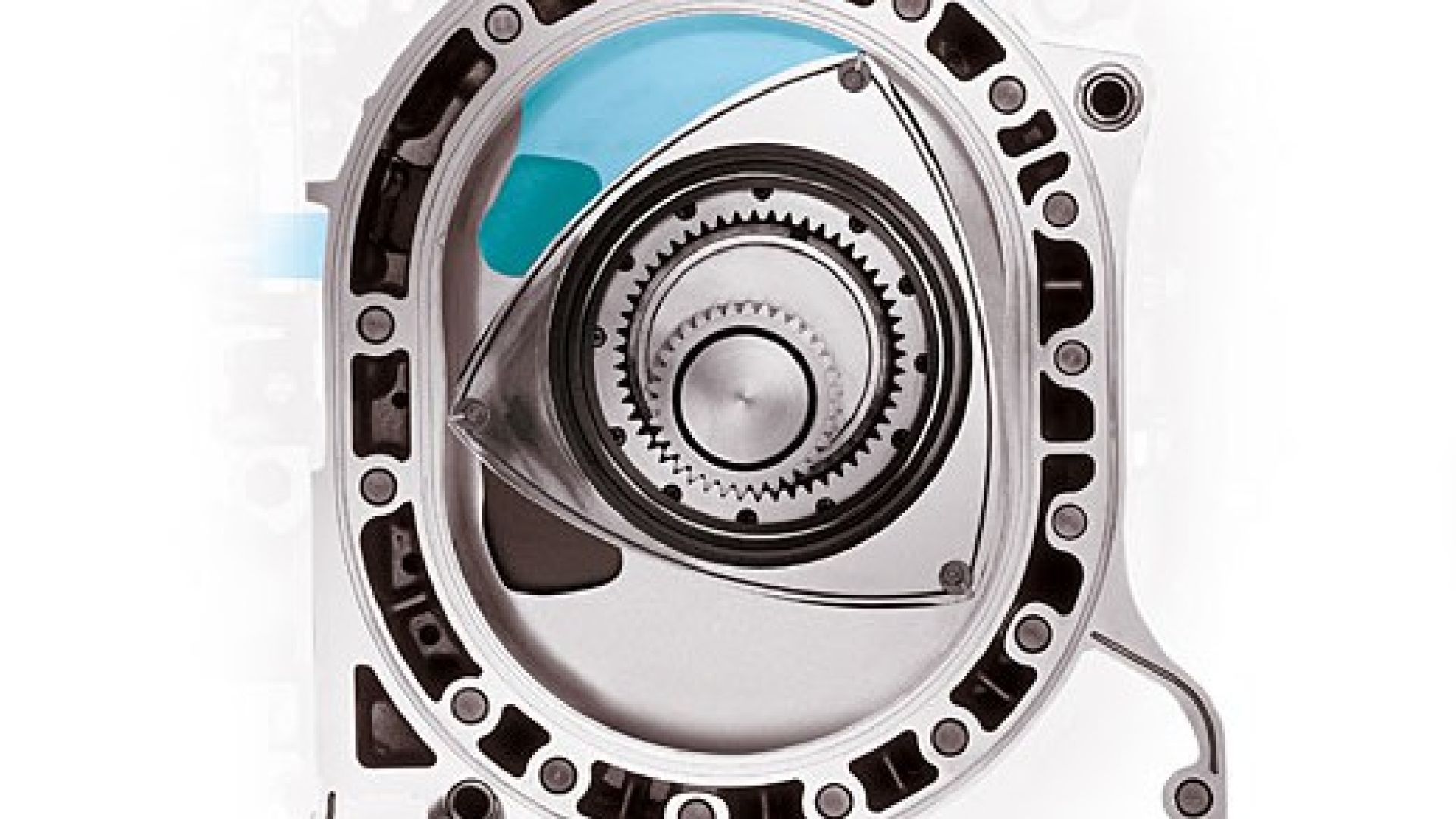

Детали роторного двигателя

Роторный двигатель состоит из нескольких ключевых компонентов. Когда вы сами увидите роторный двигатель, станет ясно, насколько он отличается от обычного поршневого двигателя.

Ротор : три выпуклые поверхности ротора действуют аналогично поршню, но ротор подвижен, перемещаясь по пути через систему подачи корпуса двигателя.
Корпус : Корпус имеет овальную форму и состоит из нескольких частей, отвечающих за впуск, сжатие, сгорание и выпуск.
Выходной вал : Этот длинный цилиндрический инструмент построен со смещением относительно центральной линии вала. Каждый из роторов двигателя помещается над выступами выходного вала, чтобы заставить его вращаться. Величина вращения, выполняемая этими лопастями, определяет крутящий момент величиной силы, прикладываемой к ним роторами.

Гордые традиции

Mazda зарекомендовала себя в 1960-х и 1970-х годах как ведущий новатор, когда дело дошло до сложной разработки роторного двигателя.Новаторская традиция Mazda вошла в историю благодаря ряду популярных моделей с роторным двигателем, в том числе Mazda RX-7, которая поступила в продажу еще в 1978 году.

В то время как Mazda прекратила продажу RX-7 еще в 1995 году, нынешние разработчики и инженеры Mazda осознали уникальные возможности роторного двигателя. Радуйтесь возрождению роторного двигателя инженерами Mazda в ближайшие несколько лет!

Руководство для начинающих: что такое роторный двигатель (и как он работает)?

Роторная и поршневая

ПРОФИ
• Природа двигателя означает, что гораздо меньший рабочий объем может производить значительно больше мощности, чем поршневой двигатель сопоставимого размера — Mazda RX-8 технически имеет 1 балл.3 литра, но мощностью около 230 л.с.

• Двигатели физически намного меньше, легче и имеют меньше движущихся частей, которые могут выйти из строя.

• Из-за характера двигателя они внутренне сбалансированы — роторы действуют как вращающиеся противовесы, поэтапно компенсирующие друг друга. Это означает, что вибрации меньше, поэтому двигатель работает более плавно и будет раскручиваться до более высоких оборотов (10000 об / мин отнюдь не редкость) без повреждений.

МИНУСЫ
• Роторные двигатели менее экономичны, чем их аналоги с поршневыми двигателями, поскольку они менее эффективны с точки зрения теплового режима.

• Выбросы низкие из-за частичного совпадения событий впуска и выпуска, и ни одно из них не соответствует действующим нормам.

• Наконечники ротора, также известные как уплотнения вершины, подвергаются огромным нагрузкам и склонны к выходу из строя — это была огромная проблема для старых моделей Wankels, и ее еще предстоит полностью решить в современных вариантах.

• Высокий расход масла из-за необходимости поддерживать внутреннюю смазку роторов и уплотнений.

• Из-за небольшого эксцентриситета вала по сравнению с ходом коленчатого вала роторные двигатели имеют небольшой крутящий момент по сравнению с обычным двигателем на низких оборотах.

Mazda была крупнейшим производителем роторных двигателей и единственным производителем, который использовал их с конца 1970-х годов. General Motors разрабатывала свою собственную более 40 лет назад, но законы о смоге и первое нефтяное эмбарго в 1973 году заставили их отказаться от нее до того, как она была завершена для производства. NSU и Citroen в Европе действительно продавали автомобили в небольших количествах, а Hercules, Norton и Suzuki производили мотоциклы, но никто не производил столько, сколько Mazda. Mazda Cosmo впервые появилась с роторным двигателем в 1965 году, за ним последовали R100, R130, RX-2, RX-3, RX-7, Luce, Rotary Pickup Truck, RX-7 и, наконец, RX-8, который выпускался до тех пор, пока 2012 г.

Недавно было проведено исследование производства небольших роторных двигателей для питания генераторной части гибрида, благодаря их компактным размерам и плавности хода. Считается, что, работая с постоянной скоростью для выработки энергии, двигатель Ванкеля может, наконец, решить проблемы с топливной экономичностью и выбросами.

Общая информация о роторных двигателях

Роторный двигатель (также известный как двигатель Ванкеля или роторный двигатель Ванкеля) — это двигатель внутреннего сгорания, изобретенный в 1954 году немецким инженером-механиком Феликсом Генрихом Ванкелем в качестве альтернативы классическому поршневому двигателю.

После некоторых технических усовершенствований, внесенных инженером Хансом Дитером Пашке, роторный двигатель Ванкеля был впервые представлен специалистам и прессе на собрании Союза инженеров Германии в Мюнхене в 1960 году.

Благодаря своей простоте, отличному соотношению мощности к весу, а также плавности хода и хорошей работы моторы Ванкеля были у всех на слуху в автомобильной и мотоциклетной промышленности в 1960-х годах. В августе 1967 года компания NSU Motorenwerke AG привлекла большое внимание к очень современному NSU Ro 80, который имел 115-сильный двигатель Ванкеля с двумя роторами.Это был первый немецкий автомобиль, признанный «Автомобилем года» в 1968 году.

В течение следующих десятилетий ряд крупных производителей автомобилей подписали лицензионные соглашения на разработку роторных двигателей Ванкеля, включая Ford, Toyota, Mercedes-Benz, Porsche, Rolls-Royce и Mazda.

После дальнейших улучшений двигателя, включая решение проблемы с уплотнением верхушки, Mazda успешно использовала моторы Ванкеля в своих спортивных автомобилях серии RX до 2012 года. Технологическое преимущество роторных двигателей в автомобильной промышленности было подчеркнуто в гонке «24 часа Ле-Мана» 1991 года, когда автомобиль с 4-роторным двигателем Mazda 26B выиграл престижное соревнование.

В наши дни роторные двигатели Ванкеля, которые постоянно совершенствуются такими компаниями, как Wankel Supertec GmbH, можно найти в мотоциклах, гоночных автомобилях, самолетах, малых судах и генераторах энергии. Следующий этап развития относится к использованию роторных двигателей внутреннего сгорания в наступающую эру низкоуглеродистого, экологически безопасного, надежного и доступного энергоснабжения.Таким образом, успешное испытание роторного двигателя Hydrogen 20 сентября 2019 года позволяет Wankel Supertec с уверенностью смотреть в будущее.

Роторный двигатель — это двигатель внутреннего сгорания, в котором используется один или несколько треугольных роторов для преобразования давления, создаваемого при сгорании топливовоздушной смеси, в кинетическую энергию. Объемы газа, транспортируемые в пространствах между торцами ротора и корпусом, поочередно выполняют четыре разные работы: а) всасывание; б) Компрессия; в) горение и г) выхлоп.Эти стадии известны как такты, что делает двигатель Ванкеля 4-тактным двигателем, похожим на поршневой двигатель Отто.

ВПУСК

Во время этой фазы падение давления, вызванное движением ротора, втягивает воздушно-топливную смесь. Эта смесь втягивается вокруг ротора и нагнетается во второй такт цикла.

СЖАТИЕ

По мере продолжения вращения ротора захваченный (заштрихованный) объем, заключенный между ротором и корпусом, уменьшается, сжимая топливовоздушную смесь.

ГОРЕНИЕ

Когда активный объем смеси минимален, одна или несколько свечей зажигания инициируют горение, вызывая быстрое повышение давления и температуры. Внезапное расширение газообразной топливной смеси передает усилие на эксцентрик через ротор.

ВЫХЛОПНАЯ

По мере вращения расширяющиеся газы приводят в движение ротор до тех пор, пока выхлопное отверстие не станет открытым, выпуская их. Процесс выпуска продолжается, когда впускное отверстие открывается, чтобы начать новый цикл.

Благодаря своей конструкции двигатель Ванкеля намного легче, компактнее и проще классического поршневого двигателя. Здесь нет ни возвратно-поступательной массы, ни кривошипов, клапанов, штоков или других сложных деталей, подверженных отказам. Двигатели Ванкеля содержат всего три движущихся части, что делает их более надежными, долговечными и удобными в обслуживании, чем их соперники с возвратно-поступательным движением.Кроме того, эти движущиеся части непрерывно вращаются в одном направлении, что обеспечивает более высокие рабочие скорости, простоту балансировки и низкий уровень вибрации. Благодаря беспрецедентному соотношению мощности к габаритам и мощности к массе, двигатели Ванкеля незаменимы в различных областях применения, начиная от сектора легких самолетов и комбинированных теплоэнергетических установок и заканчивая морской промышленностью.

Одним из основных недостатков двигателя Ванкеля является его низкий тепловой КПД. Длинная, тонкая и подвижная камера сгорания приводит к медленному и неполному сгоранию топливной смеси.Это приводит к более высоким выбросам углерода и более низкой топливной экономичности по сравнению с поршневыми двигателями. Однако этот недостаток превращается в преимущество при переходе на водородное топливо.

Еще одна слабость двигателей Ванкеля заключается в уплотнении ротора и вершины. Неидеальное уплотнение между краями ротора и корпуса — например, из-за износа или недостаточной центробежной силы в нижних диапазонах частоты вращения — может привести к утечке продуктов сгорания в следующую камеру.

Поскольку сгорание происходит только в одной секции роторного двигателя, существует большая разница температур в двух отдельных камерах.Как следствие, разные коэффициенты расширения материалов приводят к неоптимальному уплотнению ротора. Потребление масла также является проблемой, поскольку масло необходимо впрыскивать в камеры, чтобы добавить смазки и помочь сохранить герметичность ротора.

Что такое роторные двигатели и в каких автомобилях они есть?

Роторные двигатели могут звучать как что-то из ушедшей эпохи, и это потому, что в целом так оно и есть. Когда-то считавшиеся самыми эффективными и элегантными двигателями, они были заменены поршневыми двигателями несколько десятилетий назад, главным образом по экономическим и экологическим причинам.Но с новостями о том, что Mazda разрабатывает новый роторный двигатель для своих гибридных моделей, может ли этот тип двигателя вернуться?

Чтобы выяснить это, мы подробно рассмотрим роторные двигатели, включая то, как они работают, каковы их преимущества и какие автомобили работают с этим типом двигателей. Используйте приведенные ниже ссылки для навигации по руководству.

Быстрые ссылки

Что такое роторный двигатель?

Роторный двигатель — это тип двигателя внутреннего сгорания, который используется для привода всех видов транспортных средств, от легковых и грузовых автомобилей до лодок и самолетов. Роторные двигатели существуют уже несколько десятилетий и были одним из наиболее широко используемых типов двигателей примерно до 1920-х годов.

Как и обычный поршневой двигатель, роторные двигатели выполняют четыре функции для привода транспортного средства: впуск, сжатие, сгорание и выпуск. Однако они работают совершенно иначе, чем стандартные движки, к которым мы привыкли.

Итак, как же работают роторные двигатели? Вот пошаговый взгляд на то, как выглядит цикл сгорания в роторном двигателе:

Впуск — как и в стандартном поршневом двигателе, воздух втягивается в двигатель через впускной клапан, прежде чем попасть в салон. камера через впускной канал.
Компрессия — ротор треугольной формы внутри камеры создает три газонепроницаемых уплотнения; они эффективно выполняют ту же работу, что и поршни в обычном двигателе. Когда ротор вращается, его уникальная форма означает, что эти три объема газа расширяются и сжимаются, втягивая в систему больше воздуха и топлива.
Сгорание — при пике давления внутри каждой из трех газовых камер смесь топлива и воздуха воспламеняется, производя мощность, которая передается на трансмиссию через выходной вал.
Выхлоп — выхлопное отверстие в корпусе двигателя отводит газы, где они выходят через стандартную выхлопную трубу.

Как и в стандартном поршневом двигателе, температура роторных двигателей поддерживается системой охлаждения с проходами для охлаждающей жидкости, выстилающими внешнюю оболочку картера сгорания. Масло также циркулирует по аналогичным каналам, смазывая движущиеся части ротора, выходного вала и клапанов.

Компоненты роторного двигателя

Роторные двигатели могут показаться сложными, но на самом деле они не имеют такого количества движущихся частей и компонентов, как поршневой двигатель.Ниже мы рассмотрим основные компоненты роторного двигателя, чтобы вы лучше поняли, как все работает.

Ротор

Ротор представляет собой трехсторонний компонент с вогнутыми сторонами, которые обеспечивают газонепроницаемое уплотнение при нажатии на боковую часть корпуса. На каждой стороне ротора есть впускное отверстие или карман, который позволяет большему объему газа внутри корпуса, эффективно увеличивая скорость перемещения двигателя.

Ротор вращается на паре шестерен, которые прикреплены к валу в центре корпуса.Эти шестерни позволяют ему вращаться таким образом, что край каждой стороны ротора всегда находится в контакте с корпусом, сохраняя три отдельных кармана сгорания. Думайте об этом как о спирографе с ротором, вращающимся с небольшим смещением.

Корпус

Корпус является основным корпусом роторного двигателя. Его овальная форма предназначена для максимального увеличения рабочего объема двигателя, позволяя ротору вращаться так, чтобы его края находились в постоянном контакте с внутренней стенкой корпуса.

Когда ротор вращается внутри корпуса, каждый из газовых карманов проходит через четыре части цикла сгорания: от впуска до сжатия, от сгорания до выпуска. Свечи зажигания и топливные форсунки вставляются непосредственно через стенку корпуса, а внешние каналы пропускают масло и охлаждающую жидкость через систему, сохраняя ее целостность и температуру.

Выходной вал

Выходной вал передает энергию, генерируемую сжатием и сгоранием, трансмиссии, передавая мощность на колеса.Сам вал снабжен круглыми выступами, которые контактируют с ротором, заставляя вал вращаться.

Есть ли преимущества роторных двигателей в автомобилях?

Роторные двигатели встречаются редко, большинство производителей автомобилей используют обычные поршневые двигатели с 1920-х годов. Это потому, что они считаются менее экономичными, чем их поршневые аналоги, в основном потому, что они предлагают более низкий термодинамический КПД из-за размера камеры сгорания и низкой степени сжатия.

Однако роторный двигатель предлагает некоторые преимущества по сравнению с поршневым двигателем, в том числе:

Плавный и тихий — действие роторного двигателя более плавное, чем движение поршней, что приводит к более тихой и точной работе. почувствовать себя на дороге. Противовесы на внешней стороне поворотного корпуса предназначены для гашения вибрации и обеспечения плавной работы.
Меньше движущихся частей — роторные двигатели имеют меньше движущихся частей, чем обычные двигатели.Это не только повышает надежность, но и делает техническое обслуживание более доступным в долгосрочной перспективе.
Более медленное внутреннее движение — поршневые двигатели требуют быстрого и интенсивного движения вверх и вниз для создания необходимой степени сжатия для привода автомобиля. Это означает, что их внутренние части подвергаются чрезмерной нагрузке, что может привести к преждевременной деградации без регулярного обслуживания. Роторные двигатели работают медленнее, с одним движением в одном направлении, что означает, что их части испытывают меньшую нагрузку, и это улучшает долгосрочную надежность.

Какие автомобили имеют роторный двигатель?

Очень немногие современные автомобили имеют роторный двигатель. Из-за недостатков, связанных с их экономичностью, а также относительной дороговизной их производства, большинство автопроизводителей придерживаются поршневых двигателей. Но не каждый из них.

Японский автомобильный бренд Mazda экспериментирует с роторными двигателями с 1960-х годов. Его первым успехом стало Cosmo Coupé 1967 года, которое прославилось своим эффективным и сверхгладким роторным двигателем.С тех пор было разработано несколько других моделей с роторными двигателями, включая RX-7, RX-8 и роторную версию Mazda 2, выпущенную еще в 2013 году.

И теперь Mazda объявила о планах построить Совершенно новый роторный двигатель, который будет использоваться вместе с электродвигателем в качестве расширителя диапазона его гибридно-электрических транспортных средств. Бренд считает, что роторный агрегат идеально подходит для гибридного автомобиля, обеспечивая надежную работу с гораздо большим совершенством, чем стандартный поршневой двигатель.

Кроме того, роторные двигатели, как считается, очень хорошо работают с топливом следующего поколения, особенно с водородом. Более длительный период впуска воздуха, предлагаемый роторным двигателем, очень эффективен при смешивании воздуха и топлива, поэтому можно впрыскивать большее количество водорода для правильного топливно-воздушного смешения, повышая эффективность и производительность.

Благодаря новым инновациям Mazda, возможно, последуют другие марки автомобилей, чтобы помочь в соблюдении законодательства о стандартах выбросов. Ожидается, что роторный двигатель получит новый облик 21 века.

Мы надеемся, что вам понравилась эта статья, в которой подробно рассказано о роторных двигателях. Хотели бы вы, чтобы на дорогах было больше автомобилей с роторными двигателями? Присоединяйтесь к разговору в Redex Club и дайте нам знать. Кроме того, чтобы узнать о наших инновационных топливных присадках и очистителях системы, посетите домашнюю страницу сегодня .

Изобретатель роторного двигателя Феликс Ванкель родился

Немецкий инженер Феликс Ванкель, изобретатель роторного двигателя, который будет использоваться в гоночных автомобилях, родился 13 августа 1902 года в Ларе, Германия.

Ванкель, как сообщается, придумал основную идею нового типа бензинового двигателя внутреннего сгорания, когда ему было всего 17 лет. В 1924 году Ванкель основал небольшую лабораторию, где он начал исследования и разработку двигателя своей мечты, который мог бы обеспечивать впуск, сжатие, сгорание и выхлоп во время вращения. Он привнес свои знания в области поворотных клапанов в свою работу с Немецким институтом авиационных исследований во время Второй мировой войны и в ведущую немецкую мотоциклетную компанию NSU Motorenwerk AG, начиная с 1951 года.Ванкель завершил свою первую конструкцию роторно-поршневого двигателя в 1954 году, а первый блок был испытан в 1957 году.

В других двигателях внутреннего сгорания движущиеся поршни выполняли работу по запуску процесса сгорания; в роторном двигателе Ванкеля этой цели служил вращающийся ротор в форме изогнутого равностороннего треугольника. Меньшее количество движущихся частей позволило создать двигатель с плавной работой, который был легким, компактным, недорогим и требовал меньшего количества ремонтов. После того, как NSU официально объявило о завершении роторного двигателя Ванкеля в конце 1959 года, около 100 компаний по всему миру поспешили предложить партнерские отношения, которые позволят внедрить двигатель в их продукцию.Mazda, японский автопроизводитель, подписала официальный контракт с NSU в июле 1961 года после получения одобрения от правительства Японии.

Пытаясь поэкспериментировать с роторным двигателем и усовершенствовать его для использования в своих транспортных средствах, Mazda создала в 1963 году исследовательский отдел RE (Rotary Engine). Cosmo Sport, выпущенный Mazda в мае 1967 года, был первым на планете двойным двигателем. роторный роторный двигатель автомобиля. Благодаря футуристическому стилю и превосходным характеристикам Cosmo поразил автолюбителей во всем мире. Mazda начала устанавливать роторные двигатели на свои седаны и купе в 1968 году, и эти автомобили попали в категорию U.S. в 1971 году. После глобального нефтяного кризиса 1973-74 годов Mazda постоянно работала над улучшением своих роторных двигателей для повышения топливной экономичности, и к концу того десятилетия ее спортивные автомобили стали популярными как в Европе, так и в странах Европы. Соединенные Штаты Помимо Mazda, ряд других компаний лицензировали двигатель Ванкеля в 1960-х и 1970-х годах, в том числе Daimler-Benz, Alfa Romeo, Rolls Royce, Porsche, General Motors, Suzuki и Toyota.

Тем временем Ванкель продолжил свою собственную работу с роторно-поршневым двигателем, основав в середине 1970-х годов свое собственное исследовательское учреждение в Линдау, Германия.В 1986 году он продал институт за 100 миллионов немецких марок (около 41 миллиона долларов) компании Daimler Benz, производителю Mercedes. Ванкель подал новый патент только в 1987 году; в следующем году он умер после продолжительной болезни.

Взлет, падение и возвращение роторного двигателя (двигатель Ванкеля)

Роторные двигатели можно назвать побочным продуктом популярного типа двигателей. Они были сильными, но неэффективными, легкими, но сильно загрязняющими окружающую среду и, прежде всего, небезопасными. Так почему же кто-то в здравом уме хочет, чтобы роторные двигатели вернулись? Потому что теперь у нас есть технология, позволяющая противодействовать вредным воздействиям роторного двигателя и улучшать их.Давайте погрузимся в мир роторных двигателей .

Роторный двигатель | Рождение Ванкель со своим изобретением

В лаборатории немецкого инженера-механика в 1954 году был изобретен роторный двигатель. За этим стоял Феликс Генрих Ванкель. Он хотел создать двигатель, у которого не было бы сильных вибраций, как у поршневого двигателя. И он добился успеха, роторный двигатель Ванкеля (DKM54) был запущен и работал, но не использовался в автомобилях до 1956 года, когда он был модифицирован другим инженером Хансом Дитером Пашке, который удешевил его, сделав возможным массовое производство.

Итак, какое влияние роторные двигатели оказали на старые автомобили и почему о них забыла каждая компания, кроме той, которая не откажется от них? Давайте посмотрим, что роторные сделали правильно, а где — большие ошибки.

Роторный двигатель | Власть воплощенного

В то время как двигатель внутреннего сгорания может обеспечивать большую мощность, роторный двигатель может делать то же самое, но лучше. Что-то вроде 1,3-литрового роторного двигателя может производить 228 л.с., в то время как двигатель внутреннего сгорания может производить максимальную мощность 170 л.с.Не забывайте, что роторные двигатели очень малы по сравнению с двигателем внутреннего сгорания.

Роторные двигатели обладают высокой мощностью. Они не используют топливо для питания себя. Пьют . Была причина, по которой роторные двигатели вышли из строя. Давайте посмотрим, как они работали.

Роторный двигатель | Основной принцип работы

Роторные двигатели преобразуют давление во вращательное движение, как и любой другой двигатель, ориентированный на топливо. Так что же сделало их лучше? Это было количество деталей, необходимых им для этого вращательного движения.Им не потребовались никакие «аксессуары» вроде поршневого двигателя

Поршневой двигатель, преобразующий давление в поступательное движение, которое затем преобразуется во вращение с помощью кривошипов. Роторный двигатель непосредственно генерирует вращение. Это означало меньшие потери мощности, а практическое правило гласит, что чем больше деталей, тем больше потерь будет.

Роторный двигатель | Детали

Rotary состоит только из трех основных частей. Есть и другие детали, но мы сравниваем его с поршневым двигателем, поэтому мы будем говорить только о деталях, которые используются для выработки энергии, а наши части немного отличаются от поршневых.

Ротор | Вид очевидно Роторы

Треугольник с выпуклой гранью посередине называется ротором. Это эквивалент поршня. Он вращается, и вот как это работает, спасибо за чтение блога. А если серьезно, то он вращается вокруг камеры, в которой он находится, и запускает четыре цикла двигателя: впуск, сжатие, сгорание и выпуск. Все эти шаги происходят в отдельной части камеры, которая им посвящена.

Камера | Заставляем все работать Зал

Зал — это место, где происходит волшебство. В нем находится ротор, как мы сказали выше, но он также имеет множество других вещей, которые помогают запускать двигатель.

Во-первых, топливная форсунка. Довольно простые вещи, если вы изучали двигатели IC. Инжектор во роторном работает так же. Место, где вводится топливовоздушная смесь в камеру, это также та часть, где происходит такт сжатия после впуска топливовоздушной смеси

Рекомендуемое чтение: Форд против Феррари | Эпическое соперничество | Правдивая история

Во-вторых, две свечи зажигания. Ага, у поворотного есть две свечи зажигания. Из-за формы камеры двигателю требуется более одной свечи зажигания. Эти две свечи зажигания обеспечивают равномерное распространение огня по ходу зажигания.

Третий — это выхлопное отверстие, через которое несгоревшее топливо и газы выбрасываются из двигателя.

После этого ротор возвращается в исходное положение, и цикл продолжается.

Использование поворотного устройства

От двигателей спортивных автомобилей до истребителей времен Первой мировой войны, дисковые пилы используются во всем.Все, что требовало скорости и производительности, использовало роторные двигатели. Наиболее распространенными автомобилями с роторными двигателями были серии Mazda RX.

Но если они такие разносторонние и хорошие, почему они начали их уменьшать и в конечном итоге убивать?

Роторные двигатели | Что их убило Смерть роторных двигателей

Как показано на изображении выше, роторные двигатели покончили с собой. И в прямом, и в переносном смысле. Поскольку они могли просто взорваться в любое время, когда захотят, и, образно говоря, потому что они были грубыми.Как бы я ни любил роторные двигатели, они были плохим оборудованием.

EXPLOOOOOOSIOOOOONNNNN Взрыв роторного двигателя

Самой большой проблемой роторного двигателя была MAD RAW POWER, которую они производили. Подождите, это должно быть положительно, верно? Ну да, но на самом деле нет. высокая мощность достигается за счет высоких оборотов, что означает проблемы. Если вы хотите иметь представление о том, как сложно было управлять автомобилем с роторным двигателем, мы перечислим некоторые моменты ниже.

Заведите машину и включите медленный оборот, не достигая высоких уровней, максимум на 20 минут в зависимости от температуры наружного воздуха.
Затем вам нужно нагреть масло в двигателе и убедиться, что указатель уровня воды на приборной панели не выходит за борт, поскольку он быстро нагревается.
Когда вышеуказанные условия выполнены, вы начинаете гонку, потому что единственная причина получить роторный двигатель — это гонка с ним.
Кроме того, вам нужно как можно сильнее увеличить обороты, чтобы убедиться, что двигатель смазан.

Если вы выполнили все эти шаги и вам повезло, вы можете поехать на своей машине в другой день.Хотя это не было обычным явлением, мы не допускаем даже небольшого шанса взрыва двигателя из-за отсутствия шанса взорваться.

Популярное чтение: Основные показатели автомобильной промышленности Индии за 2019 год

Rotary Не используйте топливо, которое они пьют Роторный двигатель имел очень плохую экономию топлива.

Должно быть очевидно из названия, роторный двигатель был неэффективен. Он имел экономию топлива 19,7 км / л. Это была лучшая экономия, которую мы когда-либо получали от роторного двигателя.Так что от этого только идет вниз. Это было серьезной проблемой для людей, которые хотели машину просто по личным причинам, вместо того, чтобы использовать ее для гонок или дрифта.

Дыхание — это весело | Ротари Сайс №

Выбросы роторного двигателя были за пределами графика. Когда уровень NOx достиг высокого уровня, Rotary загрязнял окружающую среду. Это привело к тому, что роторные двигатели умирали в Европейском Союзе, когда они ввели новую норму выбросов, с которой ротационные двигатели не могли справиться.

Возвращение?

Итак, если у них есть такие большие красные флажки, зачем даже Mazda возить их обратно.Речь идет не об альтернативном варианте трансмиссии, а о сохранении наследия. При всех этих проблемах, ротация даже не должна быть проблемой, так почему мы думаем, что ротация вернется.

Не называйте это возвращением Rotary Never Left

Несмотря на то, что каждая компания, которая пыталась заняться роторными двигателями, отказалась от них, Mazda этого не сделала. Они продолжали внедрять новые возможности и технологии для вращательной работы. Медленно и неуклонно они поняли, что это не имеет значения, поскольку существует слишком много недостатков, чтобы заставить его работать. Но они по-прежнему сильны: отчеты Mazda о патентовании новых технологий, касающихся роторных двигателей, по-прежнему сильны для роторных двигателей.

Небо — предел, когда тебе наплевать | Технология SkyActiv X

Mazda создала двигатель под названием SkyActic X. Работа двигателя с этой технологией — действительно умная вещь, поскольку она устраняет проблему двигателя внутреннего сгорания, а именно его выбросы и эффективность.

SkyActiv X Рабочий Skyactiv X работает Источник: Mazda

Эти двигатели представляют собой смесь дизельного и бензинового двигателей.Он использует концепцию, которую используют эти двигатели, а именно зажигание свечи зажигания и зажигание от сжатия.

В камерах Skyactiv X используется бедная топливная смесь 16: 1. Это позволяет снизить тепловыделение за счет большего количества воздуха. Эта бедная смесь затем сжимается поршнем, и когда она почти достигает точки самовоспламенения из-за давления, свеча зажигания зажигает ее. Эта смесь обоих обеспечивает меньшую температуру, что снижает выбросы NOx, и меньшее количество тепла, что означает, что больше энергии используется для работы автомобиля, а не тратится впустую.

Так почему мы обсуждали технологию, которая используется в поршневом двигателе? Благодаря сочетанию SkyActiv X и роторных двигателей, роторные могут занять рынок высокопроизводительных автомобилей, которые, к счастью, не взорвутся, пока вы находитесь вне дома.

Слияние Rotary и SkyActiv X

Есть несколько моментов в том, как использование SkyActiv X и Rotary может радикально изменить две основные проблемы: выбросы и эффективность. Взрывающиеся роторные двигатели могли быть проблемой, но они не были обычным явлением.

Высокая степень сжатия | Контроль выбросов

SkyActiv X использует действительно высокую степень сжатия 16: 1. И исследования показали, что с этой технологией можно достичь такого же соотношения на роторном двигателе. Это означает, что меньше выбросов имеет больше воздуха, что приводит к более низким температурам, что еще больше снижает выбросы NOx, поскольку выбросы NOx напрямую связаны с температурой

S. P.C.C.I (зажигание от сжатия, управляемое свечой зажигания) | Контроль эффективности

Как мы уже обсуждали выше, смесь двигателя сжатия и зажигания — это то, что делает SkyActiv X хорошим.Это обеспечивает более низкую температуру и меньшее количество выбросов. Это также увеличивает эффективность, поскольку более бедные смеси легко сгорают, а при использовании SPCCI они сгорают полностью, не оставляя следов.

ПОВЫШЕННАЯ ЗАРЯДКА

Наддув роторного двигателя SkyActiv X — идеальное решение. Поскольку нам нужно сделать рацион 16: 1 возможным, нам нужно больше воздуха, и в этом нам поможет нагнетатель. Здесь особо нечего добавить, так как это обычная вещь, используемая во многих двигателях.

Заключение

Rotary вернется.Их хочет каждый фанатик роторного типа. Mazda дала нам некоторую надежду, когда некоторые патенты намекнули на то, что они работают над новым роторным двигателем. Они также были замечены, говоря, что они не откажутся от мечты создать суперкар с роторным двигателем, и RX9 придет с таким. Слухи говорят, что RX9 будет иметь двигатель мощностью 400+ л.с., который будет чисто роторным, будет в центре внимания, и как долго это будет время, чтобы решить.

Более информативные материалы: стоит ли покупать электромобиль или автомобиль BS6 в 2020 году?

(PDF) Разработка небольшого роторного двигателя внутреннего сгорания SI / CI

2.Норбай, Ян П. «Двигатель Ванкеля», Бейли и Суинфен,

1971, http://dx.doi.org/10.4271/R-186.

3. Ямамото К., Rotary Engine, Toyo Kogyo Co., Япония,

1971.

4. Окубо М., Ташима С., Симидзу Р., Фьюз С. и др.,

«Разработанные технологии нового роторного двигателя

(RENESIS)», Технический доклад SAE 2004-01-1790, 2004,

doi: 10.4271 / 2004-01-1790.

5. Муроки, Т. и Мията, Дж., «Технологии материалов

, применяемые к роторным двигателям в Mazda», SAE

, Технический документ 860560, 1986, DOI: 10.4271/860560.

6. Froede, W. , «Вращающийся двигатель внутреннего сгорания NSU-Wankel

», Технический документ SAE 610017, 1961,

doi: 10.4271 / 610017.

7. Школьник, Н., «Энергетическая система внутреннего сгорания», US

, патент 7,191,738, 2003 г.

8. Школьник, А. и Школьник, Н., «Высокоэффективный гибридный цикл

, термодинамический цикл. », Патент США

8,365,698, 2007.

9. Школьник, А., Школьник, Н.,« Высокоэффективный гибридный двигатель

Cycle (HEHC) X », заявка на патент РСТ:

US2012-0294747, 2012.

10. Набурс, С., Школьник, Н., Нелмс, Р., Гнанам, Г. и др.,

«Высокоэффективный гибридный циклный двигатель», SAE Technical

Paper 2010-01-1110, 2010, DOI: 10.4271 / 2010-01-1110.

11. Школьник, Н. и Школьник, А., «Роторный высокоэффективный гибридный двигатель

», Технический доклад SAE 2008-01-

2448, 2008, DOI: 10.4271 / 2008-01-2448.

12. Школьник Н. и Школьник А., «Высокоэффективный гибридный двигатель

с циклом

», материалы осенней конференции ASME

по двигателям внутреннего сгорания, ICEF2005-1221, 2005,

doi: 10. 1115 / ICEF2005-1221.

13. Школьник, А., Школьник, Н., Наборс, С., Никерсон, М.,

Чо, К., Шах, Х., Сапре, К., Лаутан, Л., Даннер, Б. , и

Филлипс, Э., «Разработка высокоэффективного роторного дизельного двигателя X1

», 2012 «Направления эффективности двигателя» и конференция

по исследованию выбросов (DEER), Мичиган, 2012.

14. Цао, Ю. ., «Термодинамические циклы внутреннего сгорания

Двигатели

для увеличения теплового КПД, постоянный объем сгорания

, переменная степень сжатия и

холодный запуск», Технический документ SAE 2007-01-4115, 2007,

doi: 10 .4271 / 2007-01-4115.

15. Хейвуд, Дж., «Основы двигателя внутреннего сгорания»,

Макгроу-Хилл, Нью-Йорк, 1988.

16. Симидзу, Р., Тадокоро, Т., Наканиси, Т., и Фунамото,

J., «4-роторный роторный двигатель Mazda для гонок на выносливость 24–

в Ле-Мане,

часа», Технический документ SAE 920309,

1992, DOI: 10.4271 / 920309.

17. Анимация двигателя LiquidPiston «X». URL-адрес веб-сайта: http: //

liquidpiston.com/technology/how-it-works/.

18. Видео о двигателе LiquidPiston XMv3. URL веб-сайта: http: //

vimeo.com/935.

19. Школьник, Н., Школьник, А., «Циклоидный роторный двигатель», US

, Патент № 8,523,546, 2013 г.

20. Школьник, Н., Школьник, А., «Гибридный цикл горения

.
Двигатель и методы », Патент США № 8,794,211, 2014 г.
21. Ли, У., Гу, Ф., Болл, AD, Леунг, AYT, Фиппс, CE,
« Исследование шума от дизельных двигателей. Использование независимого анализа компонентов
»,« Механические системы
»и« Обработка сигналов », том 15, выпуск 6, страницы 1165-
1184, 2001, DOI: 10.1006 / mssp.2000.1366.
Благодарности
Авторы выражают благодарность Northwater Capital Management
и Adams Capital Management за финансирование этой разработки,
, а также другим членам инженерно-технической группы
, которые помогали в разработке и тестировании двигателей X ,
, в том числе: Александр Копаче, Чуанкай Сан,
Ганапати Мачамада, Кайл Беккер, Николас Медейрос,
Райан Лири, Джамаэль Веласкес, Лен Лаутан; команда по
Davinci Engineering: Дэйв Грюнвальд, Брайан Даннер, Эдди
Филлипс; команда Century Tool, особенно Ли
Сроченски.
No related posts.

Принцип работы роторного двигателя

Почему этот вариант не прижился

Преимущества ротора, или Как японцы взялись за дело

Заглянем внутрь РПД

Принцип работы роторно-поршневого двигателя

Роторный двигатель на автомобиль.

Роторный двигатель: принцип работы

Роторный двигатель принцип работы недостатки и преимущества

Чем роторный двигатель отличается от обычного

Принцип работы роторного двигателя — устройство, недостатки и преимущества, видео

Устройство роторного двигателя

Схема роторного двигателя — особенности конструкции

Схема и принцип работы роторного двигателя

Устройство роторно-поршневого двигателя — плюсы и минусы

Куда обращаться при проблемах с движком

Роторный двигатель — плюсы и минусы

Принцип работы роторного двигателя, плюсы и минусы системы

Принцип работы роторного двигателя

Строение роторного двигателя

Преимущества роторного двигателя

Недостатки роторных моторов

Разные конструкции и разработки роторных двигателей

Двигатель Ванкеля

Двигатель Желтышева

Двигатель Зуева

Устройство роторного двигателя. Принцип работы роторного двигателя — видео

История создания роторного двигателя

Строение и принцип работы роторного двигателя

Строение роторного двигателя

Фазы работы

Плюсы и минусы

КПД роторно-поршневой конструкции

Перегревы и высокие нагрузки

Ресурс

Машины с роторным двигателем

Видео: как устроен и работает роторный двигатель

Подведем итоги

устройство, принцип работы, преимущества и недостатки

Роторный двигатель: устройство и принцип работы РПД

Конструктивные особенности роторного мотора

Недостатки роторного двигателя

Советы и рекомендации

Подведем итоги

Роторный двигатель Mazda | Преимущества и информация

Роторный двигатель: главный элемент наследия Mazda

Как это работает

Детали роторного двигателя

Гордые традиции

Руководство для начинающих: что такое роторный двигатель (и как он работает)?

Роторная и поршневая

Общая информация о роторных двигателях

ВПУСК

СЖАТИЕ

ГОРЕНИЕ

ВЫХЛОПНАЯ

Что такое роторные двигатели и в каких автомобилях они есть?

Что такое роторный двигатель?

Компоненты роторного двигателя

Ротор

Корпус

Выходной вал

Есть ли преимущества роторных двигателей в автомобилях?

Какие автомобили имеют роторный двигатель?

Изобретатель роторного двигателя Феликс Ванкель родился

Взлет, падение и возвращение роторного двигателя (двигатель Ванкеля)

(PDF) Разработка небольшого роторного двигателя внутреннего сгорания SI / CI

alexxlab

Отменить ответ
