Регулировка клапанов ямз 236 вызывает сложность только по одной причине. У этого двигателя нет фиксатора положения поршня в ВМТ. А поэтому необходимо искать данное положение в момент впрыска на первом цилиндре. Скажу сразу схемы регулировки, с проворотом коленвала за один оборот я сразу исключаю. Очень большая вероятность ошибки. И потом просто напросто приходится регулировать клапана повторно. Этод метод требует идеально точного положения поршня в ВМТ. Что на подобных моторах очень тяжело добиться.
Содержание статьи:
Регулировка на двигателе ямз 236 имеет ряд особенностей, которые надо хорошо знать.
Во первых двигатель шестицилиндровый. Нужно знать порядок работы цилиндров. Он такой
Порядок работы цилиндров ямз 236
1-4-2-5-3-6
Зная порядок работы необходимо найти положение поршня первого цилиндра в момент сжатия. Повторюсь что на этом двигателе нет фиксатора, а искать метки на переднем шкиву и маховике очень не удобно. Поэтому можно проще определится, по положению клапанов первого цилиндра.
Во вторых. Величина тепловых зазоров для впускных и выпускных клапанов одинаковая.
При регулировке всегда задаешься этими вопросами. Это как бы сказать основные моменты, в которых не нужно сомневаться. Если длительное время не регулировал клапана именно на этой модели.
С чего начать.
Двигатель должен быть холодным, потому что допустимые зазоры предусмотрены именно для холодного двигателя.

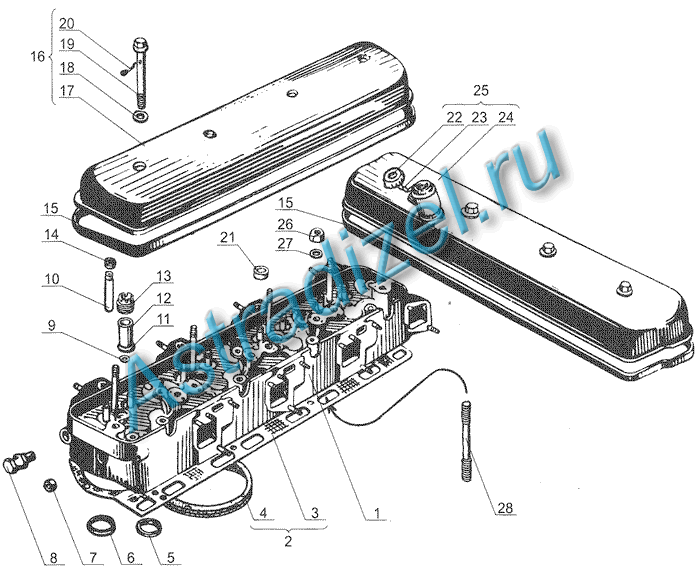

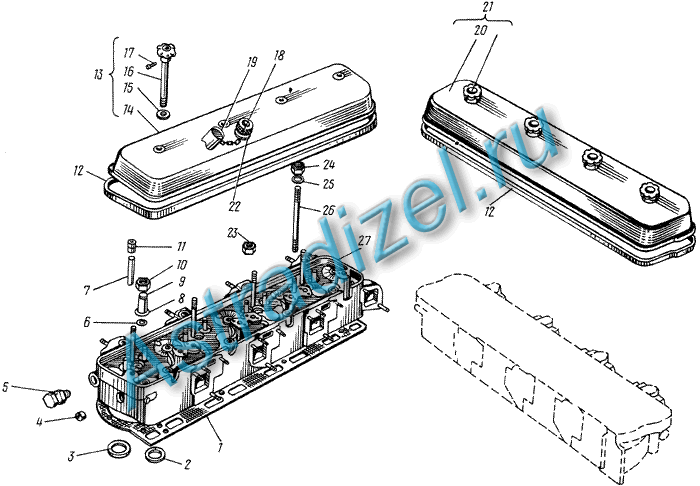

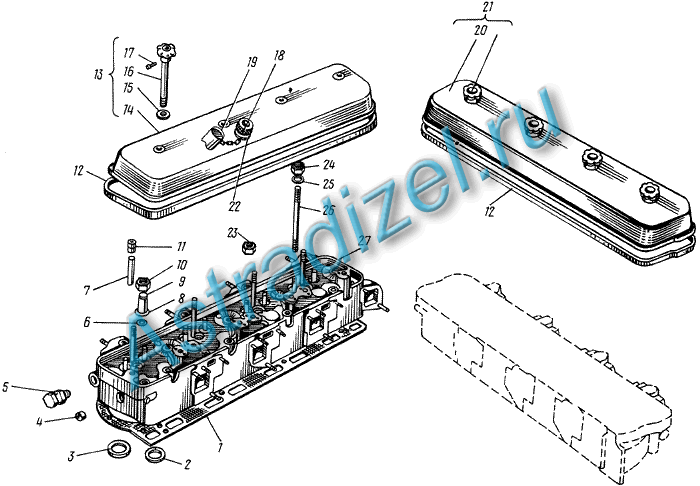

Необходимо снять крышку клапанов и определиться какие клапаны впускные, а какие выпускные. Это не сложно сделать, потому что выпускные клапаны расположены на против каналов выхлопного коллектора, а впускные соответственно напротив каналов впускного коллектора. Ещё можно сориентироваться по направлению двигателя. В правом ряду по ходу движения, выпускные клапаны расположены в сторону вентилятора охлаждения. А в левом ряду выпускные клапаны расположены в сторону маховика.
Регулировка клапанов ЯМЗ 236
Регулировку начинаем с первого цилиндра. Он расположен с правой стороны по ходу движения автомобиля. Теперь очень важно определить положение верхней мертвой точки (ВМТ) первого цилиндра в момент сжатия топливной смеси. В этом положении, впускной и выпускной клапаны ,должны быть закрыты.
Здесь очень важно не ошибиться, именно от этого положения будут регулироваться и остальные клапана. Лучше лишний раз себя проверить. В этом положении метки угла опережения зажигания будут находится близко от своего совмещения.
Для регулировки клапана первого цилиндра. Щуп толщиной 0,25 мм должен входить между клапаном и коромыслом с небольшим усилием, а если использовать щуп толщиной 0,30 мм он должен испытывать сопротивление.
После регулировки клапанов первого цилиндра переходим на другую сторону и начинаем регулировку четвертого цилиндра. Продолжаем вращение коленвала в том же направлении. И повторюсь еще раз, дожидаемся когда закроется впускной клапан и при дальнейшем вращении на 1/3 оборота приблизительно 120 градусов, начинаем регулировку клапанов 4 цилиндра, затем в том же самом порядке производим последовательно регулировку 2, 5, 3, и 6 цилиндров.
Схема расположения цилиндров на двигателе
Повторюсь. Существует схема регулировки клапанов за один оборот коленвала. Потому что выставляешь коленвал в одном положении, регулируешь клапана согласно схеме. Затем проворачиваешь коленвал на один оборот и согласно схеме регулируешь оставшиеся клапана. Никогда этим не пользовался и не кому не советую. Очень большая вероятность ошибки в точности положения коленвала. В итоге времени и сил на регулировку клапанов затрачиваешь больше. Так как приходится всё переделывать
Очень важно своевременно производить регулировку. Увеличенные зазоры приведут к позднему открыванию и раннему закрыванию клапанов. Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива. А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно.
Правила регулировки клапанов на ЯМЗ 236 своими руками по инструкции
Работающий двигатель подвергается механическим воздействиям. В конструкции используются движущиеся части, которые силой трения вырабатывают дополнительную теплоту.
Найдено инженерное решение — создание небольшого расстояния между отдельными рабочими поверхностями.
Главная цель состоит в сохранении рабочего ритма даже в условиях сильного нагрева отдельных деталей.
Постоянное использование ЯМЗ 236 требует регулировки клапанов чтобы сохранить высокие эксплуатационные характеристики двигателя.
Польза регулярной регулировки
Возможные опасности:
- Превышение зазора чревато нарушением распределения газов. Если реализуется эта опасность, клапаны и вовсе могут перестать открываться. К тому же, сальники начинают испытывать дополнительную нагрузку, эксплуатационный срок механизма снижается.
- Уменьшение зазора чревато неплотным закрытием клапана, а следовательно — перегреву двигателя. Но самое главное — камера сгорания подвергается дополнительной опасности. Она может закрываться неплотно, а фаски испытывать дополнительное напряжение.
Даже небольшой дефект многократно усиливает нагрузку на весь механизм и приводит к более быстрому износу оборудования. Герметичное закрытие впускного клапана — обязательное требование для продления срока службы двигателя. В противном случае, эксплуатационный срок двигателя многократно снижается.
Видите ли вы пользу в регулировки ЯМЗPoll Options are limited because JavaScript is disabled in your browser.Особенности регулировки на ЯМЗ 236
Главное правила регулировки клапанов на ЯМЗ 236 — обязательное соблюдение зазоров в установленных пределах, которые составляют 0,25-0,30 мм. Нарушение этого правила недопустимо. При этом, размеры зазоров не должны отличаться друг от друга.
В ряде случаев после начала работы коленчатого вала установленные настройки могут измениться. Но и в этом случае сохраняется требование сохранения установленных диапазонов.
Теоретически допускается ситуация, когда в результате долгой и частой нагрузки на двигатель размер зазора увеличивается до показателя 0.4 мм. Не рекомендуется доводить до такого состояния, но при таком показателе теоретически возможна работа устройства. Однако, как только размер зазора превысил указанное число необходимо внести корректировку руками.
Всегда настройки делаются на холодном двигатели. Если менять показатели на теплом оборудовании, расширение, связанное с теплотой деформирует стенки рабочего механизма. Поэтому нужные показатели становится практически невозможно выставить.
Даже при максимально быстрой работе, можно вносить изменения только спустя пятнадцать минут после того, как двигатель будет выключен.
Этапы регулировки
Главное удобство регулировки в том, что не требуется никаких дополнительных устройств. Все делается руками.
Для подготовки к регулировке выполните ряд шагов:
- Отключите подачу топлива. Для выполнения действия используйте скобу регулятора. Помните: система подачи топлива относится к пожароопасным компонентам. Поэтому соблюдайте требования безопасности.
- Откройте механизм для регулировки. Для этого придется снять защитные крышки с привода. Просто освободите крепежные элементы, открутив соответствующие гайки.
- Проверните вал почасовой стрелке. Для этой цели можно использовать ключ на 32 мм. Но если такового нет, то в большинстве случаев можно обойтись простым ломом. Наблюдайте за крышкой, которая прикрывает коленчатый вал. Она должна захлопнуться. Когда это произойдет, приступайте к регулировке.
- Проверьте зазоры. Для этого подойдет щуп. Сравните параметры, которые вам удалось установить с теми показателями, которые требуются. Если разница слишком сильная, требуется регулировка.
Таким образом, клапан в ЯМЗ 236 регулируется в три шага. Сначала происходит подготовительный этап, который заключается в ослаблении контрольной гайки. Затем происходит замер щупом до того момента, пока показатель не будет равен 0.25 мм. Только после этого можно крутить винт.
Завершающий этап заключается в установке требуемых значений и закрытии контрольной гайки.
Впрочем, на этом этапе осуществляется контрольная деятельность. Необходимо убедиться в том, что зазоры установлены совершенно правильно и, что размер не превышает установленных пределов. Делается это с помощью щупа на 0.25 мм. Просто вставьте его в зазор. Если он свободно погружается и при этом не ходит от одной стенки к другой, то все нормально.
Некоторые предпочитают двойную проверку. Можно дополнительно взять щуп на 0,30 мм и погрузить в зазор. Щуп должен свободно входить в отверстие, но при этом плотно прижиматься к стенкам.
На ЯМЗ 236 можно увидеть сложный клапанный механизм. Здесь перед глазами механика предстанет ряд цилиндров. Нужно отрегулировать каждый и все это сделать в ручном режиме. Допускается одновременная работа не более чем с двумя клапанами одновременно. При этом важен порядок. Начинать работу следует с края, а затем двигаться в сторону центра.
Регулируем зажигание на двигателях ЯМЗ с турбонаддувом
Калибровка зажигания на силовых агрегатах ярославского моторного завода с турбонаддувом является обязательным процессом. Если пренебрегать данной процедурой, то со временем транспортное средство придет в негодность, из-за чего необходимо будет проводить капитальный ремонт.
Особенности конструкции мотора и зажигания
В двигатели серии 238 от ЯМЗ вмонтировано 8 цилиндров, которые помещены V-образно. Отсеки сгорания достаточно большие и достигают 1 858 см3. Силовой агрегат функционирует в 4 такта в следующем порядке 1-3-6-2-4-5-7-8. Узел впрыска находится на агрегата. Стоит отметить, что степень сжатия составляет 16.5.
Силуминовый клапан причисляется к системе цилиндров. Кроме того, комплектацию дополняет гильза, созданная из чугуна. ЦПГ фиксируется к шатуну, который произвводится из того же материала, однако он имеет дополнительную бронзовую зону.
Пальцы со свободным ходом и спорные обода формируют сопряжение. Конец элемента фиксируется за счет шурупов к валу. Кроме того регулярно применяются подшипники скольжения, выполненные из бронзы.
Цилиндры располагаются в два ряда, и в каждом есть индивидуальная головка блока. Распредвал с шестеренчатым приводом выполняет задачу общего узла для этих головок. Блоки двигательных цилиндров выполняются из серого чугуна, который считается универсальным в данной сфере. Однако ключевые элементы выполняются одновременно с верхней зоной тела.
Нынешние блоки, которые производились до 2008 года, практически идентичны, если смотреть со стороны конструктивных нюансов. Отличие может состоять в размерах «юбки» и самом двигателе. Маховик агрегата способен выдерживать колоссальные воздействия. Из-за этого деталь выполняется из стали.
Стартерная активация упрощается за счет наличия зубчатого венца. Золотниковый узел топливной подачи отличается высокой эффективностью. Он относится к механическому типу. К форсункам топливная смесь проникается через ТНВД.
Кроме того, в моторе воплощен жидкостный механизм охлаждения. При этом снижение температуры осуществляется благодаря применению масла.
Особенности работы дизеля с турбинами
Силовые агрегаты дизельного типа совершенствуются, основные механизмы дорабатываются для предоставления лучшей работоспособности. Изменились параметры коленвала, цилиндров и ЦПГ. К установке добавили устройство для наддува воздуха за счет турбины. Кроме того, последнюю сделали ключевым компонентом строения.
Ярославский мотор серии 238 учитывает нормы Евро-1 благодаря теплообменнику, который работает на жидком веществе или масле. ЦПГ дополнена механизмом охлаждения, обновили помпу. Охлаждение воздуха осуществляется новым прибором, а также возросла работоспособность топливного механизма.
Нормы Евро-0 также соблюдаются данными моторами. ЯМЗ 238 Турбо можно назвать форсированными агрегатами серии М2. Дизели улучшаются, из-за чего новые версии соответствуют нормам Евро-2. Обновленный вакуумный насос для горючего является визитной карточкой агрегата ДЕ от ЯМЗ.
Строение двигателей соответствует стандартам Евро-2. Установки регулярно развиваются, однако не каждый подойдет для применения на грузовиках «как есть». Во многих случаях требуется дополнительная калибровка устройства согласно рекомендациям создателя. Для грузовиков ключевым считается правильность определения параметра впрыска.
Некоторые агрегаты нуждаются в постоянном контроле при установке с учетом присутствия турбины. Принимая во внимание, что регулярно применяется ТКР 9-12, то основная часть функционирует на моделях ЯМЗ 238 без особых условий.
Работоспособность возрастает до показателя 0.25 – 0.35 кг/с на 50 000 оборотах. Если нужно, то владелец способен самостоятельно поменять отечественный товар аналогом из Чехии с теми же характеристиками.
Регулировка угла опережения
Для определения угла опережения впрыска на большегрузах производитель предлагает простую схему. Данная калибровка требуется для лучшего зажигания.
Если обратить внимание на пару проемов в кожухе колеса, то можно найти штрихи, благодаря которым быстро определяется необходимые нормы угла. Внешне это представлено набором чисел от 5 до 20 с шагом в 5°.
Три шага для грамотной калибровки:
- откройте проем на теле;
- вращайте коленвал до отметки совпадения штрихов на теле и шкиве;
- удостоверьтесь, что речь идет о 6 – 7°.
Последний этап крайне важен, иначе недооценка станет причиной негативных последствий.
При прокрутке стоит следить за тем, чтобы поршень первого цилиндра был закрыт. Если элемент будет открытым, тогда процесс будет осуществлен ошибочно.
Подробная инструкция для калибровки.
- Оцените плотность посадки полумуфты на валу.
- Прижмите винт клеммы для более успешной работы. Проверьте степень затяжения.
- Удалите пару шурупов для оценки зажимного механизма. Стоит совместить показатели А и Б на демпферной муфте.
- Зафиксируйте крепеж на приводе. Ключевой шаг калибровки, без которого процесс будет неверным.
- Оценка фиксации пластин. Разрешенный показатель отклонения не превышает 1 мм. Иначе необходимо переделать.
- Оценка коленчатого вала и точность определения угла впрыска.
- Оценка качества масла в фиксирующем элементе. Многие механики игнорируют данный шаг. Однако проверка масла ликвидирует возникновение множество неисправностей в последующем.
Если нужно удостовериться в грамотности выполненных действий, необходимо установить муфту проемами вверх и снять пробки. Если вращать элемент и получить угол в 70°, то через один из проемов пойдет масло.
Однако даже при правильной настройке подобное может не произойти. В таком случае проблема кроется в недостатке вещества. Для устранения проблемы стоит влить необходимый объем. Проводить процедуру по определению угла впрыска должны исключительно опытные сотрудники.
Также стоит отметить, что если описанный метод калибровке не работает, то этого может свидетельствовать об износе золотниковых пар. Поэтому применяют анализаторы, стробоскопы и тестеры. Такие приборы могут отсутствовать у владельца авто, тогда стоит посетить сервисный центр.
Регулировка по стробоскопу
Сначала стоит прогреть мотор до рабочей температуры. Далее подключите аппарат к сети грузовика и следуйте плану:
- снимите шайбы с распределителя;
- извлеките шланг регулятора. В некоторых случаях стоит заглушить;
- убавьте обороты до низкой отметки, подсветите штрихи. При правильном выполнении активная и неподвижна часть будут совпадать;
- откалибруйте несовпадающие отметки. Выполнять подобное следует при выключенном моторе;
- повторный анализ. В случае, если видите снова нестыковку, тогда проведите калибровку. Цикл будет законченным, когда анализ покажет совпадение штрихов;
- зафиксируйте шайбы.
Калибровка угла впрыска и прочих деталей зажигания будет качественной, если процедура будет проводиться опытными специалистами в условиях сервисного центра.
Проверка правильности угла впрыска
Помимо классического метода есть другой вариант анализа угла. Его можно использовать на грузовиках с турбиной ЯМЗ 238.
Для оценки стоит выполнить следующие действия.
- Установите шкив. Активируйте двигатель. Если это не случится, тогда стоит повернуть элемент к шлее на 2 – 4 зубца. Затем снова повторите активацию.
- Проверьте функционирование силового агрегата после запуска. Если замечаете странные шумы, тогда стоит повернуть шкив на несколько зубцов. Необходимо определять противоположное к кручению направление. Если замечаете много дыма, тогда это говорит о позднем УОВТ. Тогда вращайте шкив на один зубец в направлении кручения.
Дополнительная методика.
- Снимите магистрали, которые направляют топливную смесь к первому цилиндру. Поместите прозрачную трубку, поместите шланг вертикально.
- Активируйте зажигание. Вращайте шкив помпы, но будьте аккуратны при выполнении шага.
- Оцените объем горючего. Задайте верхние рамки.
- Укажите отметки на шкиве согласно верхнему порогу.
- Поставьте коленчатый и распределительный вал.
Проведите оценку угла. Если работа выполнена неверно, то результаты будут видны не сразу. Даже при грамотной калибровке стоит активировать силовой агрегат и удостовериться, что функционирует исправно. Если заметите некорректную работу, тогда стоит повторить процесс.
Последствия неправильной регулировки
Каждый шаг по калибровке угла проводится, если специалист имеет необходимую квалификацию. Кроме того, необходимо использовать специальные инструменты. Иначе нет никаких гарантий, что калибровка пройдет качественно.
Процедура, проведенная с ошибками, становится результатом множества трудностей в дальнейшем. Любой трудный ремонт техники без опыта и навыков не только не исправит трудность, но и повлечет другие повреждения.
При оценке состояния стоит удостовериться, что нет несвоевременного зажигания. При раннем запуске будет заметна жесткая работа мотора, посторонние звуки и белый дым. Стоит выполнить калибровку, но только на станции технического обслуживания. Иначе можно допустить еще больше ошибок, которые в последующем станут причиной необратимых последствий.
Профессиональные механики подскажут, когда нужна будет настройка угла впрыска и обнаружат серьезные неисправности. Благодаря этому возрастет продолжительность функционирования большегруза.
Когда требуется регулировка клапанов?
Проводить калибровку поршней стоит при возникновении стука в устройстве газораспределения. Нужно оценить тепловые проемы.
Также калибровка проводится после починки, когда авто преодолевает 1000 км. В этот же момент нужно затянуть головки блока.
Согласно мануалу, проводить процедуру следует каждые 10 – 20 тыс. км. Кроме того, если заметили, что расход горючего увеличился, тогда стоит провести диагностику поршней.
Операции по регулировке дизельного двигателя ЯМЗ-236
youtube.com/embed/nYFh9vZJpSI» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Грамотно затянутая шлея водяной помпы при давлении в 40 Н прожимается в пределах от 7 до 12 мм, а компрессора на 4 – 8 мм. В случае большего или меньшего прогиба стоит проводить калибровку натяжения.
Для данного агрегата натяжение осуществляется прокладками. Для этого нужно извлечь шайбы фиксации боковины шкива и изъять несколько сальников.
Элементы поместить на внешнюю зону боковины и затянуть шайбы, вращая шкив после затяжения каждой рейки. По завершению оцените качество процесса.
Если проводили обновления старой шлеи, тогда все сальники установите между ступицей и съемной боковиной шкива и откалибруйте показатель описанным ранее методом.
Что касается шлеи компрессора, то процесс проводится особым аппаратом.
Прежде скрутите контршайбу на одно вращение, шайбу фиксации оси шкива на ½ вращения и гайку болта-натяжителя на пару.
Проверните последний боль и откалибруйте натяжение. Затем зафиксируйте шайбу и контргайку значением 120 – 150 Н и шайбу натяжителя параметром 10 – 20 Н.
Для регулировки шлеи привода генератора нужно смещать его относительно оси фиксации. Предварительно открутите шурупы фиксации агрегата, шайбу фиксации планки и болт фиксации аппарата к планке.
Как закончите, установите генератор. При повышенной вытяжке и разрыве шлеи необходимо обновить пару, чтобы сохранить равномерную нагрузку.
Регулировка угла опережения впрыска топлива МАЗ с двигателем ЯМЗ
На диске в паре зон указаны параметры, по которым можно грамотно задать УОВТ. Для нижней точки параметры отмечаются числами, а сбоку – буквами. Каждой букве соответствует определенный угол:
- А – 20°;
- Б – 15°;
- В – 10°;
- Г – 5°.
Для настройки рекомендуется крутить коленвал слева направо. Благодаря таким манипуляциям отметины на шкиве и лобовой пробке шестерен сойдутся. Тот же результат будет на диске с отметиной, которая соответствуют определенному углу. Важно следить за тем, чтобы клапаны первого цилиндра были закрыты, иначе процесс будет не правильным.
Поворачивать коленвал можно несколькими методами: ключом за шуруп фиксации шкива или с помощью лома за проемы в диске при извлеченной крышке люка картера.
Процедура будет считаться завершенной при условии, что отметка «А» совпадет с отметкой «Б» на указателе.
Самостоятельная регулировка тепловых зазоров клапанов на дизеле ЯМЗ 238
Самостоятельная процедура задачи тепловых зазоров дизельной установки выглядит так:
- снимите фиксаторы и уберите поршневые пробки агрегата;
- установите уровень затяжения шурупов, рекомендуемое значение в границах от 120 до 150 Нм;
- ловите момент полного поднятия впускного элемента при кручении вала;

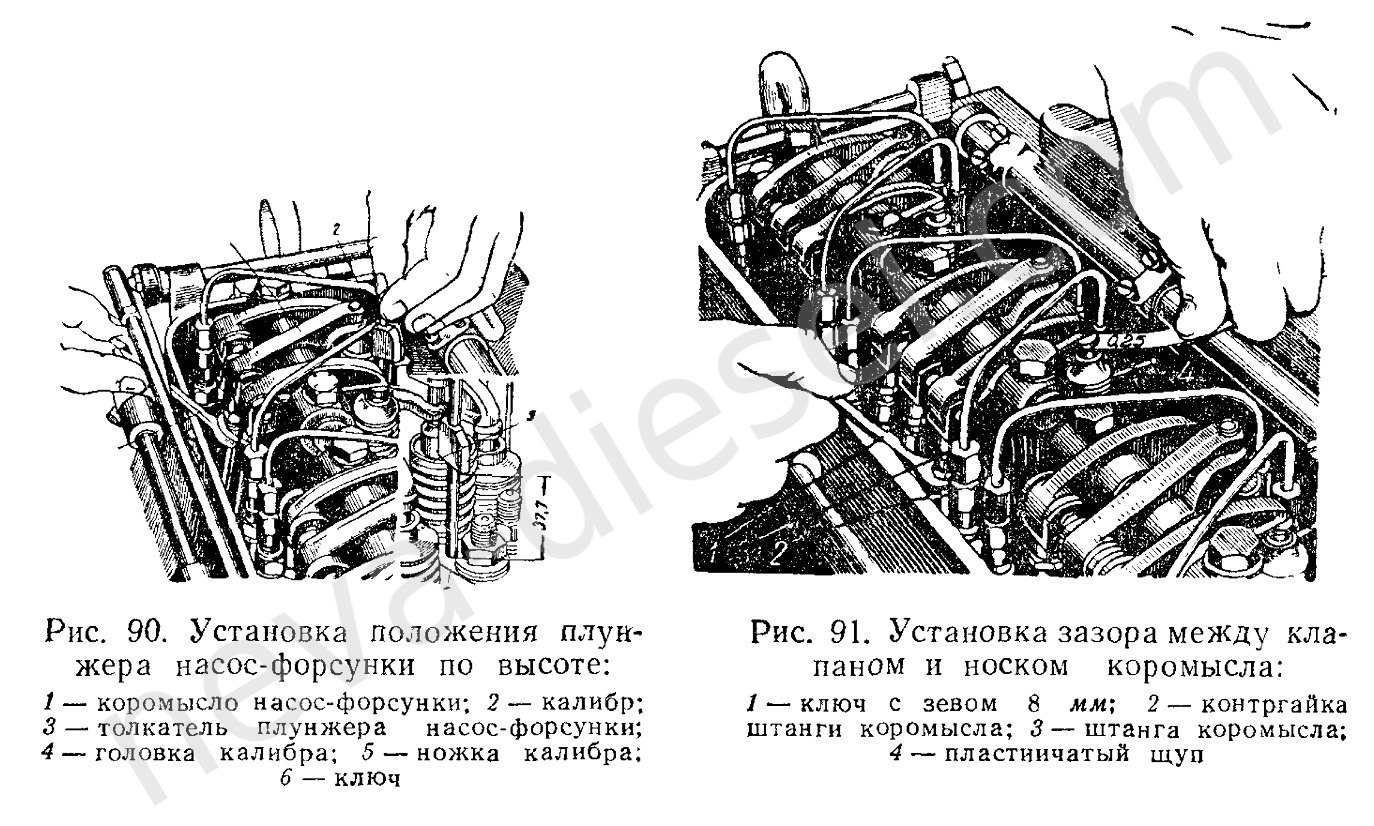

- определите свободный ход между торцом элемента и носком коромысла у боих поршней первого цилиндра с помощью стержня;
- снимите шайбу регулировочного болта, поместите стержень, вращая шуруп, задайте свободный ход в интервалах 0. 25 – 0.30 мм;
- зафиксируйте шайбу и проверьте размеры.
При правильной настройке стержень толщиной в 0.25 мм будет свободно входить, а в 0.3 мм – с усилием.
Причины настройки люфта клапанов коленчатого механизма
Каждая часть двигателя ЯМЗ нагревается, а значит, расширяется. Поэтому процесс настройки люфта проводится в этот момент для задания плотного прилегания поршня к седлу.
При этом стоит учитывать пару особенностей:
- больший проем поршней вызывает повреждения камер сгорания, из-за чего снижается ресурс основных деталей ГРМ;
- малый зазор не обеспечивает необходимую герметизацию, из-за чего снижаются параметры ДВС, и появляется прогар.
Измерение зазоров тепловых компенсаторов
В случае, когда размеры зазоров расходятся с установленными нормами, тогда стоит провести настройку этих промежутков.
Сначала определяется величина проема, где точное значение будет известно в момент сжатия:
- следя за первым цилиндром, крутите слева направо вал до полного закрытия впускного элемента;
- после проверните элемент еще на треть.
Крутить вал можно спереди, применяя накидной ключ и вращая за зажим шкива. Если процесс проводится сзади, тогда используйте вороток и крутите за маховик.
Руководство по регулированию поршней на ЯМЗ 238
Перед регулировкой поршней стоит провести подготовку силового агрегата. Сначала дождитесь, когда температура мотора дойдет до 30 °C, затем остановите подачу топлива. После зажмите отправляющие рукояти коромысла:
- выпускные части цилиндров под номерами 1 – 4 справа прижмите к торцу оси, а впускные к упорной гайке;
- оставшиеся – наоборот.
Для калибровки свободного хода узла клапанов других элементов рекомендуется крутить агрегата в ту же сторону до финального закрытия впускного клапана, а после провернуть на 1/3 оборота. Проводить калибровку стоит так же, как описывалось, при этом схема: 5-4-2-6-3-7-8.
Также помните про рекомендуемые размеры проемов, которые варьируются в границах от 0.20 до 0.35 мм.
По заключению настройки следует запустить установку и оценить функционирование. При работе не должны быть замечены стуки. Однако если они присутствуют, тогда этапы повторяются.
Двигатель ЯМЗ-238: Регулировка клапанов
Задача нужных параметров – важный этап, от грамотности исполнения которого зависит нормальное функционирование всего агрегата. Осуществлять процедуру должен человек с опытом или профессионал на СТО.
Кроме того, для грамотной настройки зазора необходимо использовать специальный инструмент, с помощью которого этапы выполняются максимально точно.
1. Инструмент, требующийся для регулировки клапанов
При выполнении классической регулировки профессионалы используют следующие инструменты:
- накидной ключ на 30 со способностью надеть на него усилитель из шланга;
- широкие отвертки;
- накидной ключ на 17;
- щуп толщиной 0. 25 мм.
Кроме того, для настройки параметров на ЯМЗ 238 следует иметь канаву для вращения коленвала. Выполнить процесс можно и без ямы, однако это будет достаточно проблематично.
2. Причины регулировки клапанов
Проводить калибровку клапанов ЯМЗ 238 следует в тот момент, когда обнаружили посторонний стук в газораспределительном узле. Наличие шумов говорит о том, что стоит оценить состояние тепловых проемов.
Если автомобиль после ремонта преодолевает 1 000 км, тогда следует проверить состояние поршней и при необходимости откалибровать проемы. Либо настройка проводится после протяжки головки блока.
В инструкции по эксплуатации также указывается пробег в 10 – 20 тысяч километров, преодолев который стоит проводить регулировку зазоров. Важно запомнить, что при увеличении проемов возрастает расход горючего.
3. Регулировка клапанов двигателя ЯМЗ-238
Если при проведении диагностики, было обнаружено расхождение в размерах зазоров от нормы, тогда стоит незамедлительность провести их настройку. Процесс выглядит следующим образом:
- снять стопорную шайбу калибровочного шурупа;
- поместить щуп в проем;
- поверните калибровочный шуруп для достижения необходимого размера;
- зафиксировать колпачковую шайбу шурупа, при этом держать его нужно в неподвижном состоянии с помощью отвертки.
При калибровке стоит прижать коромысла выпускных поршней к стопорному кольцу, а впускных – к торцу оси или в обратном порядке, если настройка проемов проводится по правому ряду.
После установки стоит повторно оценить размеры, активировать мотор и оценить качество функционирования. Если заметите посторонние шумы, значит, калибровка выполнена не до конца, и процесс нужно повторить.
4. Альтернативный метод регулировки клапанов
Следующая методика калибровки предполагает прокручивание вала до этапа впрыска первого цилиндра.
Достаточно выставлять заводскую отметину на шкиве в момент впрыска. После следует проверить клапаны цилиндра №1. Если они не прижаты, тогда стоит провести калибровку по такому плану: 1-5-4-2-6-3-7-8.
Если поршни были зажаты, тогда проводить этапы с шестого цилиндра, а потом: 6-3-7-8-1-5-4-2.
Благодаря данной методике нет необходимости в постоянном залезании под авто и не оценивать привод.
5. Тонкости системы ГРМ ЯМЗ 238
Поршневой узел располагается в верхней области ДВС ЯМЗ 238. Также стоит подчеркнуть, что газораспределительный механизм оборудован толкателями, клапанами и прочими элементами.
6. Почему необходимо проводить настройку клапанного механизма.
При функционировании мотора конструктивные элементы постоянно нагреваются, из-за чего расширяются. Для их плотного прилегания к седлу важно регулярно проводить настройку зазоров при нагретом силовом агрегате. Кроме того, важно помнить особенности функционирования ЯМЗ 238.
Необходимость калибровки зазоров клапанов заключается в следующем:
- большие размеры становятся причиной активного изнашивания элементов газораспределительного узла, поскольку функционирования отсека сгорания будет хуже;
- меньшие размеры становятся причиной не качественного прижимания поршня к седлу, из-за этого возрастает вероятность прогара элементов и упадок производительности установки.
Перед процедурой важно предотвратить подачу дизеля в агрегат. Для этого нужно отключить насос. Кроме того, перед процессом важно остудить силовой агрегат до 30 °C. После изъятия поршневой пробки нужно оценить затяжку оси коромысел.
Проверим, кто читает эту статьюPoll Options are limited because JavaScript is disabled in your browser.Регулировка зажигания на ЯМЗ 240: как самостоятельно выставить угол опережения впрыска топлива
Параметры каждой муфты в отдельности зависят на установку УОВТ. Кроме того процесс зависит от установки на передней части значениями 18 и 20.
Параметр необходимо настраивать в определенном порядке.
- Снимите шланг высокого давления.
- Определите измеритель моментоскопа.
- Узел питания агрегат стоит прокачать горючим, используя ручную помпу. Однако сначала стоит снять одну из крышек для выпуска воздушных масс из тела ТНВД.
- Прокачка должна проходить до тех пор, пока выходящая смесь не прекратит пениться. После следует закрыть пробку, чтобы сохранить герметичность.
- Стоит убедиться, что отправка смеси скобой активирована. После поворачивайте вал мотора вправо, пока в стеклянном резервуаре не увидите горючее.
- Продолжайте постепенный поворот вала. Постоянно наблюдайте за горючим в стеклянном резервуаре аппарата.
Технические особенности и устройство
Каждое из обновлений силовых установок из Ярославля имеет определенных отличительные черты. В линейке есть моторы как атмосферного типа, так и турбированные установки. Тем не менее, каждая модель соответствует нормам ЕВРО-0.
По строению двигатель внутреннего сгорания является V-образной установкой с двенадцатью рабочими цилиндрами. Ключевое отличие от прочих версии состоит в возросшем количестве цилиндров, измененный угол развала и адаптированная методика опоры коренных шеек коленвала.
Цилиндры расположены в два ряда. Исполнение единое с верхней зоной тела под наклоном в 75°. Ряды совмещены друг относительно друга на 35 мм.
Картер отливается из чугуна с точно заданными позициями для помещения гильз, коленвала, втулки распредвала и ТНВД. Головки цилиндров имеют пружинные поршни, а также стоят коромысла и форсунки. В зависимости от типа силового агрегата вероятно выполнение индивидуальных головок под каждый цилиндр или по 3 элемента на головку.
В комплектации кривошипно-шатунного узла есть штампованный стальной коленчатый вал с агрегатированным жидкостным демпфером. Маховик ДВС выполнен из чугуна. Зубчатый венец маховика задает активацию дизеля стартером. Фиксация маховика выполняется с помощью шурупов на конусообразном хвосте коленчатого вала к напрессованной ступице.
Также в таких установках есть механизм смазывания смешанного типа с мокрым картером. В турбированных моделях активные клапаны остывают благодаря струйному узлу масляного охлаждения.
Механизм питания формируется комбинацией ТНВД, всережимного контроллера частоты кручения и муфты УОВТ. Также предусмотрены пара насосов, которые подают горючее к ТНВД, приводы топлива пары давлений, фильтрующие элементы и форсунки.
Мотор остывает благодаря жидкостной системе. Специальное вещество циркулируется под влиянием насоса. Жидкость направляется в рубашки каждого ряда блока. После направляется через головки и скапливается в особых магистралях. Нагретые вещества за счет термостатов направляется в радиатор, где происходит остывание з счет вентилятора.
Последовательность действий по регулировке УОВТ
Проводить процедуру определения угла опережения впрыска топлива стоит с максимальной внимательностью. Ошибочные шаги и халатность при кручении вала под артикулом 240 1005000 А2 увеличивают срок на проведение технического обслуживания и привести к ряду негативных результатов, вероятно даже к разрушению деталей мотора.
«Визуальный» метод
Данная методика основывается на том, что необходимо удостовериться в корректировки расположения отметин друг относительно друга. Для этого стоит сделать следующее:
- найти отметину, которая нанесена на муфте топливной помпы, установить аппарат риской кверху;
- вращая двигатель, поймать момент, чтобы на шкиве встало значение в 15 – 20°;
- открутить шурупы, которые удерживают муфту ТНВД. После крутить ее на поздний впрыск. Вращение проводите против часовой стрелки;
- снять шланг, проводящий горючее и подходящий к первому цилиндру;
- слить остатки смеси из выемки;
- повторить этап вращения муфты, однако теперь по часовой стрелки до тех пор, пока на проеме первого цилиндра не станет проступать топливная смесь;
- зафиксировать шурупы на муфте топливного агрегата.
Такая методика применяется профессиональными водителями, которые обладают достаточными навыками и умениями. Если вы новичок в данном вопросе, тогда проводите калибровку с помощью моментоскопа, либо обратить в сервисный центр.
Регулировка с помощью моментоскопа
youtube.com/embed/bX-_gFM0beQ» frameborder=»0″ allowfullscreen=»allowfullscreen»>
Благодаря моментоскопу калибровка заметно упрощается, из-за чего выполнить процедуру может даже новичок.
Первый этап состоит в определении УОВТ. Этот шаг не отличается о того, который описывался ранее. Штрихи муфты и полумуфты приводного вала должны стоять в одном положении. После стоит отсоединить привод горючего от двенадцатой зоны ТНВД.
Обнажится штуцер, который вместо топливной магистрали нужно поместить моментоскоп. Запустить подачу смеси можно благодаря скобе регулятора. Далее необходимо вручную прокачать горючее в узле питания. Проводить процесс стоит в течение нескольких минут.
Теперь нужно использовать ключ-трещотку и крутить коленвал двигателя 240. Осуществить подобное можно благодаря аппарату проворота. Также есть метод захвата ломом за диск со стороны нижнего люка. Кручение вала рекомендуется осуществлять, пока топливная смесь не попадет в магистраль узла.
Когда шланг заполнится топливом, сливаются излишки, прекращается подача горючего и вращается вал справа налево на угол в 50 – 60°. После следует снова активировать подачу смеси.
Следом выставляется угол в 19° до ВМТ. Плавно вращайте коленчатый вал и следите за перемещением смеси в стеклянной трубе. Когда в аппарате появляется горючее, значит, двенадцатая зона ТНВД начала функционировать.
Кроме того, вероятны два варианта развития событий, когда нужно дополнительно вмешиваться. Если подача смеси проводится ранее совпадения штрихов или позже. В первом случае на время останавливается прокрутка и настройка момента впрыска. Для этого выполняется следующее:
- открутите шурупы полумуфты, которая располагается на приводе ТНВД;
- прижмите муфту УОВТ в том положении, когда прижимается старт подачи смеси, вращайте коленвал до тех пор, пока штрих не совпадут;
- зафиксируйте расположение полумуфты шурупами.
В случае, когда отметины сходятся с указателями до того, как топливо проникло, следует крутить коленвал и калибровать момент старта впрыска смеси. Затем выверните шурупы и придержите муфту, чтобы вращать коленчатый вал на 15 – 20° в обратном направлении.
Стоит достичь того момента, когда риски с указателями совпадут. Для этого нужно крутить вал по ходу вращения и подтянуть фиксацию полумуфты.
Конструкция моментоскопа
Моментоскоп представляет собой элементарный аппарат, который применяется для калибровки узлов двигателя, для оценки и настройки момента старта поступления смеси. По строению аппарат представлен стеклянной трубкой с внутренним диаметром от 1 до 2 мм.
Этот элемент сопрягается с зоной топливопровода с помощью резинового шланга, по которому направляется смесь под давлением. Для подсоединения элемента к ТНВД применяют накидную шайбу, которая уплотняется прокладкой.
Перед началом регулирования характеристики подачи смеси, проводят монтирования аппарата. Для этого присоединяют трубу к штуцеру, вращают коленвал установки до тех пор, пока в трубе не появиться горючее без пены. После нужно слить немного топлива, чтобы можно было увидеть мениск.
В каких случаях нужно выполнять регулировку
Оценить установочный УОВТ на дизельных моторах, в том числе и 240-й модели, можно при таких условиях:
- обновление топливного насоса высокого давления;
- монтирование нового механизма для нагнетания смеси;
- выявление неисправностей: затрудненная активации агрегата, появление белого дыма, наличие посторонних шумов и рост расхода горючего.
Вовремя выполненная настройка зажигания позволит избежать лишних расходов на горючее. Также предотвратит дополнительную починку узлов, а также создаст комфортное и безопасное применение автомобиля.
Своевременная регулировка зажигания поможет избежать дополнительных расходов на топливо, дополнительный ремонт узлов, таких как картер маховика ЯМЗ 240, а также обеспечит комфортную и безопасную эксплуатацию транспортного средства.
Порядок регулировки клапанов к 701
На тракторе к 701 установлен двигатель серии ЯМЗ 240. Поэтому порядок калибровки поршней общий.
Стоит запомнить, что в процессе эксплуатации изменяются только проемы между коромыслами и наконечниками стержней поршней входе повреждения элементов газораспределительного узла.
При небольших размерах снижается герметизация отсека сгорания, падает компрессия и производительность силового агрегата. Поршни перегреваются, а фаски прогорают.
Если размеры большие, тогда высота подъема поршней снижается, из-за чего ухудшается наполнение и очистка цилиндров.
Для восстановления плотности посадки поршней необходимо постоянно оценивать и при необходимости притирать элементы, а также калибровать проемы.
Регулировка клапанов ЯМЗ-240
Калибровка проемов проводится на холодном агрегате. Важно, чтобы после выключения прошло не менее 15 минут.
Сам процесс представлен следующими этапами:
- отключение подачи горючего скобой контроллера интенсивности кручения;
- снятие шайб и крышек головок цилиндра;
- подтяжка шайб с помощью тарированного ключа и оценка момента затяжения шурупов фиксации осей коромысел;
- изъятие крышки люка с передней крышки тела;
- числа на теле гасителя вращательных колебаний около штрихов показывают номера цилиндров, где можно настраивать проемы в поршневом узле;
- оба поршня должны быть закрыты;
- проем калибруется одновременно в трех цилиндрах по следующей схеме: 1—5—12; 3—8—10; 2—6—7 и 4—9—11;
- открутите контргайку калибровочного болта, поместите щуп в проем и торцом поршня и бойком коромысла и задайте размеры в пределах от 0. 25 до 0.3 мм;
- держите болт отверткой и зафиксируйте контргайку. Снова оцените размеры.
При правильной настройке щуп толщиной в 0.25 мм будет свободно проходить, а в 0.3 мм с усилием.
Для калибровки в следующих трех цилиндрах вращают коленвал в направлении рабочего движения до совмещения отметин с указателем. При этом применяют механизм проворота, который размещен на картере маховика справа. Либо с помощью лома, который устанавливается в один из проемов маховика через нижний люк картера.
После настройки запускают мотор и оценивают работу. Если ступ сохранился, тогда необходимо повторить процесс.
Порядок цилиндров ЯМЗ 236 регулировка клапанов
Основное преимущество калибровки состоит в том, что нет необходимости в дополнительной аппаратуре. Провести настройку можно самостоятельно. Для этого стоит выполнить несколько манипуляций.
- Прекратите подачу топливной смеси. Для этого нужно использовать скобу регулятора.
- Откройте узел для калибровки. Необходимо снять защитные крышки с привода. Достаточно освободить фиксирующие компоненты, сняв определенные гайки.
- Оцените затяжение. Для получения максимальной точной информации по размерам применить динамометрический ключ.
- Вращайте вал по часовой стрелке. Для этого стоит воспользоваться ключом на 32 либо ломом. Внимательно следите за крышкой коленчатого вала, которая захлопнется. Это будет свидетельствовать о начале регулировки.
- Оцените проемы. Можно воспользоваться щупов. Сравните показатели, которые удалось установить с требуемыми. Если есть расхождения, тогда повторите процесс.
В итоге поршень может откалибровать в три шага, где сначала происходит подготовка – ослабление шайб. Следующий шаг – замер щупом и подгонка под норму. И последний – установка необходимых параметров и закрытие контрольной шайбы.
Регулировка зажигания ЯМЗ 238 турбо
Для установки необходимого угла на кожухе колеса есть несколько проемов. На самом колесе в двух позициях помечены ориентиры. Нижние показатели отмечаются буквами, а верхние – цифрами. При этом каждой букве соответствует определенный градус. Так, «А» – 20°, «Б» – 15°, «В» – 10° и «Г» – 5°.
Для определения параметров рекомендуется открыть зазор маховика и коленвал слева направо для схождения меток на шкиве и лобовой пробке шестерен или на диске с отметиной, которые соответствуют определенному углу.
В итоге нужно добиться того, чтобы заданные параметры соответствовали установочному углу. Такие процедуры проводятся с закрытыми поршнями в первом цилиндре.
Коленчатый вал можно вращать ключом за винт фиксации колеса, либо ломом за проемы в маховике.
Проверка и регулировка угла опережения впрыска топлива ЯМЗ-238
Для анализа УОВТ необходимо поворачивать коленвал слева направо до схождения отметин на шкиве и крышки.
Если добиться схождения не удалось, тогда следует ослабить две шайбы. Поле поворачивайте муфту за счет овальных проемов для схождения необходимых рис.
Далее стоит зафиксировать положение штрихов и зафиксировать шайбы или болты привода. После крутите коленвал и оцените точно задачи параметров. При этом допустимое расхождение отметин не должно превышать одного деления.
В случае, когда золотниковые пары имеют существенные износы, тогда оценка значения по указанным отметкам будет давать значительные погрешности. Тогда для достижения максимально точных результатов необходимо воспользоваться специальным оборудованием.
Установка углов опережения на моторе ЯМЗ-238
Для грамотного определения этого параметра стоит выполнить следующие манипуляции:
- снять шланг давления с патрубка первой зоны;
- установите измеритель момента;
- извлеките крышку корпуса ТНВД, чтобы выпустить воздух;
- прокачайте узел, пока горючая смесь не закончит пениться, после закройте;
- убедитесь, что подача смеси скобой регулятора активна, после вращайте вал мотора слева направо до тех пор, пока топливо не появится в стеклянной трубке;
- продолжайте вращение и контролируйте количество смеси в отсеке.
Угол опережения подачи топлива. Установка
Установка определения впрыска проводится по определенной схеме.
В активное положение помещают скобу агрегата, при этом подача горючего золотниками продолжается. Далее заполняется стеклянная трубка топливной смесью за счет вращения коленвала. Важно, чтобы воздух в трубку не попадал.
После стоит слить смесь из колбы для получения объема примерно в половину трубки. Для этого достаточно встряхнуть колбу. Следом коленчатый вал поворачивайте предельно аккуратно. Проводить процесс следует по направлению кручения ключом. Также стоит постоянно контролировать позиции мениска, расположенного в трубке.
Началу подачи смеси конкретной зоны соответствует момент, когда мениск стремительно поднимается.
Зажигание ЯМЗ
Определение зажигания на моторе серии 238 проблематично. С ним часто встречаются владельцы большегрузов, которые работают на дизеле. Для разрешения возникшей ситуации следует понимать, как нужно настраивать УОВТ, а также владеть навыками для калибровки зажигания.
Конструктивные особенности ярославских дизелей серии 238
Силовые агрегаты родом из Ярославля, которые входят в линейку 238 модели состоят из следующих элементов.
- Блок цилиндров является базой для установки различных компонентов мотора. Выполняется элемент из низко-легированного серого чугуна. Также на стенках блока находится узел масляных магистралей, которые подводят вещество к различным узлам.
- Кривошипно-шатунный механизм представляет собой коленвал из стали, который создается способом горячей штамповки.
- ГРМ. Комплектация данного узла представлена распредвалом с приводной шестерней и подшипниками, поршнями с пружинами, фиксирующими элементами и втулками.
- Узел смазки мотора, который представлен смешанным типом. Масляная помпа обладает производительностью в 140 л/мин. Агрегат всасывает вещество из нижней зоны и под давлением направляет в жидкостно-масляный теплообменник. Далее через пропускной поршень прогоняется по магистралям к клапанам, толкателям и прочим элементам.
- Система питания, которая относится к разделенному типу.
Отличия турбированных дизелей ЯМЗ
Необходимость в росте производительности дизельного агрегата послужила толчком для значительного улучшения основных механизмов. Проводились изменения параметров коленвала, совершенствовалась структура блоков цилиндров и ЦПГ. Установки ЯМЗ обрели механизм с турбинным наддувом.
Наличие теплообменников масляно-жидкостного типа, водяной помпой и ЦПГ с оборудованной системой охлаждения позволяют мотору соответствовать требованиям ЕВРО-1.
Кроме того агрегаты попадают под стандарты Евро-0. Серия 238 является форсированной версией установок 238 М2. Ключевым отличием является наличие турбины.
Последующие модификации позволили сформировать конструктивно новые механизмы, которые соответствуют требованиям Евро-2. Так появилась серия установок ДЕ. Ключевым отличием стала улучшенная помпа высокого давления для горючего.
Однако некоторые характеристики нуждаются в установке согласно с параметрами автомобиля и особенностями. Главной задачей для грамотного и безопасного применения считается точное определение угла впрыска на моторах.
Порядок установки угла опережения впрыска
Правильное определение задаваемых параметров зависит от точного порядка и соблюдения последовательности шагов:
- проверить, насколько плотно посажена муфта на валу, и зафиксировать винт клеммы;
- открутить несколько винтов и вращать зажимной аппарат с помощью особых проемов до схождения точек «А» и «Б» на демпферной муфте;
- прижать фиксатор на приводе;
- измерить показатели на зонах фиксации пластин;
- повернуть коленвал, и оценить размеры угла;
- замерить объем масла в зажимном аппарате;
- провести манипуляции по анализу параметров угла впрыска.
Способ регулировки зажигания по стробоскопу
youtube.com/embed/H9MWd4EIHT4″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
Перед процедурой калибровки стоит прогреть мотор, чтобы добиться необходимой температуры. После нужно подключить аппарат к сети большегруза и провести ряд действий:
- скрутить шайбу на пробке распределителя;
- заглушить трубку вакуумного контроллера;
- убавить обороты мотора до минимума. Когда определение зажигания проводится грамотно, подвижная отметина совпадет с неподвижной;
- отрегулировать, если есть несовпадения;
- повторно оценить с помощью аппарата;
- зафиксировать шайбу на корпусе.
Как проверить правильность выбора угла впрыска
Для грузовиков с турбинным двигателем ЯМЗ 238 предусмотрен опытный вариант настройки. Для этого следует:
- поместить шкив, пытаясь активировать мотор. При неудачной попытке нужно повернуть элемент топливной помпы по отношению к шлеи на пару зубцов и повторить активацию;
- как запустится, стоит провести оценку работы.
Наличие посторонних шумов свидетельствует о дополнительном провороте шкива на 1 – 2 зубца в сторону, противоположную кручения. Если при активации агрегата отмечается белый дым, тогда задан поздний угол. Тогда нужно сместить шкив на один зубец в направлении вращения.
Также есть второй способ.
- Снимите трубу подачи топлива к цилиндру №1, наденьте прозрачный шланг и расположите вертикально.
- Активируйте зажигание и проверните шкив помпы.
- Оцените объем топлива в шланге, запомните верхнюю границу, оставив метку на шкиве.
- Проведите манипуляции по установке валов.
Как закончите, нужно активировать мотор и оценить работу. Если замечены признаки неисправности, то нужно повторить настройку.
Последствия неправильной регулировки момента впрыска
Проводить калибровку момента впрыска должны опытные сотрудники с применением профессионального оборудования и инструментов. Недостаточная квалификация и самодельная аппаратура могут не только усугубить неисправность, но и стать причиной необратимой поломки силового агрегата.
Самым популярным последствием халатности по отношению к ДВС является снижение ресурса эксплуатации. Также непрофессионализм становится причиной падения производительности агрегата и перерасхода горючего.
При раннем зажигании отмечается жесткость функционирования силового агрегата, отмечаются посторонние шумы и белый дым. Если зажигание с задержкой, то заметен обильный дым, падает мощность движка и происходит его перегрев, а также отмечаются посторонние вибрации.
Регулировка клапанов ЯМЗ 238 за два оборота.
Практически каждый владелец большегруза с мотором ЯМЗ 238 сталкивается с необходимостью в регулировке поршней. Только те, кто проводить техническое обслуживание в сервисном центре могут избежать подобной ситуации.
Существует несколько вариантов регулирования клапанов ЯМЗ 238, начиная от профессионального обслуживания на СТО, и, заканчивая самоучками, которые выполняют калибровку на глаз.
Однако самым распространенным методом анализа и подгонки предполагает применение щупа.
1. Инструмент требующийся для регулировки клапанов
Качественная настройка клапанов проводится только с помощью определенных инструментов. Важно подготовить два накидных ключа на 30 и 17, широкие отвертки и щуп, толщиной в 0.25 мм.
Кроме того, желательно наличие ямы или эстакады для удобства проворачивания коленвала и проведения процедуры, но это не обязательно.
2. Причины регулировки клапанов
Причиной регулировки клапанов может послужить наличие подозрительного шума в газораспределительном устройстве.
Также это необходимо по преодолению 1 000 км пробега после ремонта или протяжки головки блока цилиндров.
Кроме того, производители советуют проводить процедуру раз в 10 – 20 тыс. км пробега.
3. Регулировка клапанов двигателя ЯМЗ-238
Процесс регулирования стоит начать с установки автомобиля на ровное место. Поднимите кабину и снимите поршневые пробки. При необходимости можно использовать рожковый ключ.
Следом с помощью накидного ключа на 30 нужно отрегулировать клапаны. Для этого стоит найти отметину первого цилиндра на шкиве коленвала и на переднюю часть шкива, которая направлена к радиатору. После устанавливаем одну метку напротив отметины первого цилиндра.
Далее нужно еще одну отметку диаметрально определить напротив первой, а также под углом 90° к первой паре и устанавливаем еще два штриха. В итоге получится разделить шкив на 4 части под углом в 90°.
Следующий шаг предполагается выставление первого заводского штриха под 18°. Далее следует убедиться в том, что поршни первого цилиндра не прижаты.
Поворачивайте вал, чтобы вторая отметка на шкиве встала напротив рисы впрыска. Так вал будет повернут на 90°. После можно переходить к регулированию остальных цилиндров.
4. Альтернативный метод регулировки клапанов
Альтернативная методика предполагает проведение калибровки в сокращенном варианте до прокручивания до точки впрыска.
Теперь следует только установить штрих на шкиве при впрыске, и убедиться, что клапаны не зажаты. Можно проводить регулировку по схеме 1-5-4-2-6-3-7-8. Если они зажаты, то настройка проводится с шестого цилиндра.
Регулировка клапанов на двигателе ЯМЗ 236 за 2 оборота.
Выпускные поршни силового агрегата 236 серии правого ряда располагаются ближе к вентилятору, а левого ряда ближе к колесу. Это стоит запомнить перед проведением калибровки. Дальнейшая последовательность действий выглядит следующим образом:
- отключить подачу топливной смеси;
- скрутить винты фиксации крышек головок цилиндров;
- оценить момент фиксации болтов осей коромысел;
- вращать коленвал по часовой стрелке ключом за болт фиксации шкива или сзади ломом за моховик через люк, чтобы задать момент, когда впускной поршень полностью поднимется;
- продолжить вращать коленвал еще на треть оборота. Такое положение вала соответствует этапу сжатия в первом цилиндре, а его поршни находятся в закрытом положении;
- оценить размеры с помощью щупа. Поместите элемент между торцом поршня и носком коромысла. При необходимости откалибруйте показатели;
- регулировка предполагает ослабление шайбы винта, установку щупа в проем и, вращая шуруп, задать значение проема в пределах от 0.25 до 0.3 мм;
- держите шуруп отверткой и затяните шайбу. Оцените параметры проема. В случае несоответствия нужно повторить процедуру.
Важность своевременной регулировки
Точная величина проема является важным требованием для исправного функционирования автомобиля. Это значение устанавливается вручную, поэтому важно соблюдать установленные нормы. Если будут допущены ошибки, тогда это приведет к следующим последствиям.
- Увеличенный размер приводит к нарушению распределения газов. Если такое случится, то поршни перестанут открываться. Кроме того, прокладки испытывают большие нагрузки, из-за чего ресурс механизма падает.
- При уменьшении зазора поршни будут закрываться не полностью, что приведет к перегреву силового агрегата. Кроме того, отсек сгорания также подвергается опасности. Камера будет закрываться не полностью, а фаски подвергнуться дополнительным нагрузкам.
Стоит отметить, что небольшое повреждение существенно увеличивает нагрузку на весь узел и становится причиной скорейшего износа. Важно, чтобы впускные поршни всегда герметично закрывались, иначе срок службы мотора будет заметно ниже.
Регулировка клапана на ЯМЗ 236: принципы и особенности
Основное требование калибровки поршней ярославского мотора серии 236 заключается в сохранении размеров, которые составляют 0.25 – 0.3 мм. Нельзя нарушать данное требование. Также проемы не должны отличаться друг от друга.
В некоторых случаях после старта функционирования коленвала заданные параметры могут меняться. Однако и здесь сохраняется требование заданных размеров. Однако допустимо, что в ходе длительной и регулярной нагрузки на мотор размер проема изменяется до значения 0.4 мм. Не рекомендуется доводить до такого, даже, несмотря на то, что функционирование при таких параметрах продолжается.
При изменении зазора, стоит вернуть размеры в исходное положение. При этом проводить процедуру стоит на остывшем моторе. Если проводить манипуляции на разогретом агрегате, то расширение, которое связано с теплотой, деформирует стенки механизма. Из-за этого точно задать показатели не выйдет.
Этапы проведения регулировки
Для правильного проведения калибровки стоит правильно выполнить ряд этапов.
- Отключить подачу горючего. Для этого стоит воспользоваться скобой регулятора. Важно запомнить, что механизм подачи горючего относится к пожароопасным компонентам, а потому следует соблюдать требования безопасности.
- Откройте механизм для калибровки. Нужно снять защитные крышки с привода. Для этого достаточно освободить фиксирующие компоненты, сняв шайбы.
- Оценить степень затяжения. Для получения достоверных сведений рекомендуется воспользоваться динамометрическим ключом. Все в порядке, если значения остаются в пределах нормы – 12 – 15 кГм.
- Вращайте вал по часовой стрелке. Можно использовать накидной ключ на 32 или лом. Следите за крышкой, которая закрывает коленвал. Когда она захлопнется, то нужно переходить к калибровке.
- Оцените проемы с помощью щупа.
Регулировка клапанов ЯМЗ 236 за два оборота
Редукционный поршень силового агрегата ЯМЗ 236 калибруется по определенной схеме.
- Ослабьте контрольную шайбу на болте. Снимать полностью не нужно, поскольку при функционировании винт остается в неподвижном состоянии, а движется только сама шайба.
- Проверьте полученный зазор с помощью щупа толщиной в 0.25 мм. Необходимо крутить болт, чтобы стенки совпали со щупом.
- После калибровки затяните шайбу, придерживая болт.
Регулировка клапанов ЯМЗ 236 НЕ2 схема
Тепловые зазоры следует калибровать на холодном ДВС серии 236 НЕ2, и не ранее, чем через 60 минут после остановки.
Кроме того, при настройке размеров и повторном анализе коромысла поршней стоит прижать:
- на головке цилиндров коромысла справа к торцу оси, впускных поршней – к упорной гайке;
- на головке цилиндра слева коромысла к упорной гайке.
Выпускные поршни цилиндров справа располагаются ближе к вентилятору. А слева ближе к маховику.
Регулировка клапанов ЯМЗ 238 своими руками
Процедуру по регулированию клапанов можно выполнить собственноручно. Для этого стоит выполнить несколько шагов.
- Прекратить подачу горючего.
- Скрутить винты фиксации крышек и снять сами крышки блока цилиндров.
- Оценить степень затяжения коромысел, который должен составлять до 120 до 150 Нм.
- Поворачивайте коленвал спереди слева направо ключом за винт фиксации шкива или сзади ломом за маховик. Так можно определить этап, когда впускной клапан поднимется. После крутите еще на треть оборота. Такое положение коленвала будет соответствовать этапу сжатия в первом цилиндре.
- Оцените проем с помощью щупа. При необходимости отрегулируйте его.
- Для калибровки стоит скрутить шайбу винта и поместить щуп в проем. После нужно вращать болт, чтобы стенки соприкоснулись со щупом. После, придерживая винт, нужно затянуть шайбу и снова оценить размеры.
Для калибровки проемов остальных цилиндров, необходимо крутить коленвал в ту же сторону до полного закрытия поршня, и после провернуть еще на треть оборота. После нужно отрегулировать зазоры, как указано в последнем пункте. При этом проводить манипуляции следует по схеме 1-4-2-5-3-6.
Когда калибровка будет закончена, следует запустить агрегат и проверить его функционирование. Посторонних шумов и стуков быть не должно. В случае проявления симптомов неисправности следует повторить затяжение.
В заключение стоит установить на место крышки и оценить состояние прокладок. При необходимости нужно заменить сальники, чтобы сохранить герметичность.
Регулировка клапанов ЯМЗ 238 зазоры
Калибровать зазоры поршней двигателя от ярославского моторного завода серии 238 необходимо методикой, которая указана ранее. При этом рекомендуемые параметры такие же – от 0.25 до 0.3 мм.
Однако допустима незначительная погрешность при повторной диагностике коленвала в рамках от 0.25 до 0.35 мм.
Регулировка клапанов ЯМЗ 650
Калибровка проемов клапанов на ЯМЗ 650 состоит из 6 простых шагов.
- Отключите и извлеките прибор интенсивности кручения мотора из картера колеса.
- Вращайте коленвал с помощью поворотного элемента. По направлению кручения необходимо выставить клапан первого цилиндра в ВМТ на этапе сжатия
- Ослабьте контрольную шайбу болта коромысел поршней и выкрутите его на ½ оборота.
- Поместите щуп требуемой толщины между носком коромысла и упорной зоной траверсы. Держите в такой позиции и вверните болт так, чтобы носок коромысла соприкоснулся со щупом.
- Держите болт в таком положении, чтобы затянуть контрольную шайбу моментом Мкр = 40 ± 8 Нм.
- После вращайте коленвал последовательно на 120° от первого положения, и калибруйте проемы в цилиндрах по такой схеме: 5-3-6-2-4.
После проведенных процедур нужно запустить мотор и оценить его работу. Если будут заметны посторонние шумы, тогда следует повторить калибровку.
Регулировка клапанов ЯМЗ 7511 с раздельными головками
Для того чтобы откалибровать поршень на двигателе ЯМЗ 7511 необходимо в первую очередь скрутить шайбу регулировочного винта. После вращайте его отверткой и задайте размеры в рамках от 0.25 до 0.3 мм.
Затем придерживайте болт и затяните шайбу. Проверьте величину проема. Щуп толщиной в 0.25 мм будет входить спокойно, а в 0.3 мм с усилием.
Для калибровки остальных цилиндров необходимо вращать коленвал в том же направлении до полного закрытия впускного поршня, а после прокрутить еще на треть оборота. Проемы отрегулируйте методом выше.
Как закончите калибровку, стоит запустить агрегат и оценить его работу. Если обнаружите посторонние шумы и другие симптомы неисправности, тогда нужно повторить процесс.
Регулировка корзины ЯМЗ
Начинать калибровку стоит с изменения люфта педали сцепления. Для силового агрегата из Ярославля серии 238 параметры должны варьироваться в пределах 34 – 43 мм. Проверить это значение нужно с помощью линейки, при этом сначала выпускается воздух из пневмосистемы.
В случае выявления расхождений стоит провести калибровку. Однако в первую очередь нужно убедиться, что проем между торцом задней пробки тела поршня и стопорным кольцом находится в пределах нормы 3,5+0,2 мм. Если это не так, тогда проведите регулировку.
Следом стоит проверить и при необходимости настроить проем от второго ведомого колеса до упорного обода оттяжных рычагов. Показатель должен быть равен 64 мм.
Заключительным этапом является настройка проемов упорным ободом и клапаном муфты активации агрегата. В данном случае значение варьируется в пределах 3.6 мм.
Регулировка сцепления ЯМЗ 236 двухдисковое
Рекомендуется регулярно проводить калибровку люфта муфты деактивации сцепления, чтобы транспортное средство исправно функционировало.
Калибровать данное значение стоит, изменяет длину тяги агрегата деактивации или величины штока цилиндра усилителя. Этот момент зависит от строения аппарата.
Люфт муфты деактивации устройства ЯМЗ 236, который определяется проемом между упорным ободом и подшипником муфты, необходимо настраивать согласно информации по эксплуатации транспортного средства.
Регулировка сцепления ЯМЗ 238 двухдисковое
Процесс регулирования стоит начинать с определения люфта педали сцепления. Для агрегата ЯМЗ 238 значение варьируется в пределах от 34 до 43 мм. Проверять показатель стоит с помощью линейки, предварительно спустив воздух из пневматической системы.
В случае определения расхождения стоит провести калибровку. Тем не менее, в первую очередь нужно удостовериться, что проем между торцом задней крышки тела поршня и стопорным ободом находится в пределах нормы3,5+0,2 мм.
Следующим этапом калибруем проем от второго ведомого колеса до упорного обода оттяжных рычагов. Необходимо добиться значения в 64 мм.
Далее проводим калибровку проемам между упорным ободом и подшипником муфты включения. Показатель должен быть в пределах 3.6 мм. Нельзя допускать того, чтобы зазора не было вообще, иначе это станет причиной поломки нажимного подшипника.
Когда закончите процедуру, необходимо калибровочными шайбами поместить стопорные и опорные пластины. После нужно затянуть болты фиксации пластин и установить пружинные гайки под головки болтов.
Регулировка ТНВД ЯМЗ 236
Методик калибровки ТНВД ЯМЗ 236 не так уж и много. Тем не менее, есть ряд моментов, которые необходимо учитывать, когда планируете провести процедуру.
Сбоку на теле находится особый винт, который крутится ключом. Если его вращать, то можно получить идеальное функционирование силового агрегата и поменять подачу горючего. Также с его помощью настраивается холостой ход и перекрывается подача в особых случаях.
Суть функционирования основывается на центробежной силе грузов, расходящихся в сторону при росте количества вращений или находящихся в одной позиции в простое. Кроме того, педаль газа сопряжена с регулятором.
Следующим методом считается калибровка форсунки для впрыска горючего. Для этого стоит использовать ключ и отвертку. При удерживании ключом и проворачиванием особого винта сверху форсунки удастся достичь идеального выхлопа и функционирование мотора без сбоев.
К ключевым неисправностям форсунок относятся сбои в функционировании или троение мотора и возникновение черного дыма.
Также стоит отметить, что основную калибровку необходимо проводить на специальном стенде. Причем выполнять процесс должен профессионал, который специально этому обучен.
Регулировка форсунок ЯМЗ
Из-за продолжительного функционирования форсунки вероятно падение давления подъема иглы до 135 кПсм. При проведении диагностики давление необходимо восстановить до отметки в 150 кГ/см2. Калибровку стоит осуществлять на особом аппарате типа КП-1609А.
Перед калибровкой стоит снять колпачок форсунки и скрутить контрольную шайбу калибровочного болта пружины. Давление подъема иглы распылителя задается в требуемых пределах калибровочным болтом, при вкручивании которого происходит рост давления, а при выкручивании – снижается.
Когда калибровка будет завершена, контрольная шайба калибровочного болта должна быть затянута, при этом момент фиксации составляет 7 – 8 кГм.
ЯМЗ 238 турбо регулировка клапанов
Процесс регулирования клапанов на ЯМЗ 238 турбо должен начинаться с установки автомобиля на ровную чистую поверхность. Также необходимо подготовить соответствующие инструменты. После необходимо поднять кабину и скрутить поршневые пробки.
В случае, если некоторые винты не будут выкручиваться, тогда нужно использовать большой рожковый ключ.
Следом необходимо взять накидной ключ на 30, найти метку впрыска первого цилиндра на шкиве коленвала и на передней зоне шкива необходимо установить метку напротив отметины первого цилиндра.
Следом стоит поставить еще одну отметину диаметрально напротив первой. После под углом в 90° к первым двум рисам нужно установить еще пару отметин. В итоге шкив будет поделен на 4 части, где каждая находится под прямым углом.
Далее необходимо выставить первую заводскую отметину под 18° и эта зона на передней плите. После нужно оценить, не зажаты ли поршни первого цилиндра.
В случае если впрыск находится на шестом цилиндре, тогда необходимо повернуть мотор еще на оборот и начать калибровку с первого цилиндра, а далее по схеме 5-4-2-6-3-7-8.
Когда регулировка на первом цилиндре будет завершена, нужно провернуть коленчатый вал таким образом, чтобы вторая отметина шкива совпала с меткой впрыска первого цилиндра. В итоге вал повернут на 90°, из-за чего можно переходить на левый ряд и калибровать следующий по порядку цилиндр.
Каждый описанный этап регулировки систем агрегатов ярославского моторного завода можно провести собственными руками. Однако выполнять это следует только в том случае, если вы уверены в своих силах и проводили данную процедуру ранее. Если навыков нет, тогда доверить процедуру по регулировке узлов стоит доверить профессионалам сервисного центра.
Полезна ли была вам эта статья?Poll Options are limited because JavaScript is disabled in your browser.Дополнительные материалы и руководства по двигателям.
Скачать — Руководство по двигателям ямз 236
Скачать — Руководство по двигателям ямз 650
Скачать — Руководство по двигателям ямз 534
Ямз 236 порядок цилиндров
Регулировка клапанов ямз 236 | автомеханик.ру
Регулировка клапанов ямз 236 вызывает сложность только по одной причине. У этого двигателя нет фиксатора положения поршня в ВМТ. А поэтому необходимо искать данное положение в момент впрыска на первом цилиндре. Скажу сразу схемы регулировки, с проворотом коленвала за один оборот я сразу исключаю. Очень большая вероятность ошибки. И потом просто напросто приходится регулировать клапана повторно. Этод метод требует идеально точного положения поршня в ВМТ. Что на подобных моторах очень тяжело добиться.
Регулировка на двигателе ямз 236 имеет ряд особенностей, которые надо хорошо знать.
Во первых двигатель шестицилиндровый. Нужно знать порядок работы цилиндров. Он такой
Порядок работы цилиндров ямз 236
1-4-2-5-3-6
Зная порядок работы необходимо найти положение поршня первого цилиндра в момент сжатия. Повторюсь что на этом двигателе нет фиксатора, а искать метки на переднем шкиву и маховике очень не удобно. Поэтому можно проще определится, по положению клапанов первого цилиндра.
Во вторых. Величина тепловых зазоров для впускных и выпускных клапанов одинаковая.
При регулировке всегда задаешься этими вопросами. Это как бы сказать основные моменты, в которых не нужно сомневаться. Если длительное время не регулировал клапана именно на этой модели.
С чего начать.
Двигатель должен быть холодным, потому что допустимые зазоры предусмотрены именно для холодного двигателя.
Необходимо снять крышку клапанов и определиться какие клапаны впускные, а какие выпускные. Это не сложно сделать, потому что выпускные клапаны расположены на против каналов выхлопного коллектора, а впускные соответственно напротив каналов впускного коллектора. Ещё можно сориентироваться по направлению двигателя. В правом ряду по ходу движения, выпускные клапаны расположены в сторону вентилятора охлаждения. А в левом ряду выпускные клапаны расположены в сторону маховика.
Регулировка клапанов ЯМЗ 236
Регулировку начинаем с первого цилиндра. Он расположен с правой стороны по ходу движения автомобиля. Теперь очень важно определить положение верхней мертвой точки (ВМТ) первого цилиндра в момент сжатия топливной смеси. В этом положении, впускной и выпускной клапаны ,должны быть закрыты.
Вращаем коленчатый вал по часовой стрелке (если смотреть в торец двигателя спереди) до тех пор пока впускной клапан полностью не закроется. То есть коромысло впускного клапана должно подняться вверх и при дальнейшем вращении быть неподвижным. Продолжаем вращать коленвал, на 1/3 оборота. . Это и будет положение поршня в ВМТ в момент сжатия. Проверить себя можно по метке топливного насоса. Она должна встать в положение впрыска первого цилиндра.
Здесь очень важно не ошибиться, именно от этого положения будут регулироваться и остальные клапана. Лучше лишний раз себя проверить. В этом положении метки угла опережения зажигания будут находится близко от своего совмещения. Идеальный вариант если они совместятся, но в данном случае такая точность не нужна.
Для регулировки клапана первого цилиндра. Щуп толщиной 0,25 мм должен входить между клапаном и коромыслом с небольшим усилием, а если использовать щуп толщиной 0,30 мм он должен испытывать сопротивление.
После регулировки клапанов первого цилиндра переходим на другую сторону и начинаем регулировку четвертого цилиндра. Продолжаем вращение коленвала в том же направлении. И повторюсь еще раз, дожидаемся когда закроется впускной клапан и при дальнейшем вращении на 1/3 оборота приблизительно 120 градусов, начинаем регулировку клапанов 4 цилиндра, затем в том же самом порядке производим последовательно регулировку 2, 5, 3, и 6 цилиндров.
Схема расположения цилиндров на двигателе
Повторюсь. Существует схема регулировки клапанов за один оборот коленвала. Потому что выставляешь коленвал в одном положении, регулируешь клапана согласно схеме. Затем проворачиваешь коленвал на один оборот и согласно схеме регулируешь оставшиеся клапана. Никогда этим не пользовался и не кому не советую. Очень большая вероятность ошибки в точности положения коленвала. В итоге времени и сил на регулировку клапанов затрачиваешь больше. Так как приходится всё переделывать
Очень важно своевременно производить регулировку. Увеличенные зазоры приведут к позднему открыванию и раннему закрыванию клапанов. Что скажется на мощностных характеристиках двигателя, а как следствие увеличится расход топлива. А отсутствие тепловых зазоров не позволит клапана полностью закрываться, в результате клапана прогорят. Регулировка клапанов ЯМЗ 236 не занимает слишком много времени, доступ к клапанам удобный, и особенно затягивать с ней нужно.
Операции по регулировке дизельного двигателя ЯМЗ-236
Регулировка натяжения ремней дизеля ЯМЗ-236
Привод водяного насоса, компрессора и генератора ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 осуществляется клиновыми ремнями, от надежной работы которых зависит нормальная работа этих агрегатов.
Поэтому при повседневном уходе за двигателями предохранять ремни от попадания масла и топлива, контролировать их натяжение и регулировать его.
Особенно тщательно проверять натяжение ремней в течение первых 50 часов работы двигателя, так как в это время происходит их наибольшая вытяжка.
Натяжение ремней должно быть всегда нормальным, поскольку как излишнее, так и недостаточное натяжение приводит к преждевременному выходу их из строя.
Кроме того, чрезмерное натяжение ремня привода водяного насоса ЯМЗ-236 может послужить причиной разрушения подшипников насоса.
Нормально натянутый ремень водяного насоса при нажатии на середину длинной ветви с усилием 40 Н (4 кгс) прогибается на 7–12 мм или 10–15 мм (рис. 1), а ремень компрессора – на 4 – 8 мм на короткой ветви (рис. 3).
Натяжение ремней привода генератора автомобилей Урал, Маз, трактора Т-150 проверять нажатием с усилием 40 Н (4 кгс) на середину ветви каждого ремня , при этом ремни привода генератора должны прогибаться на 10 – 15 мм.
Если ремни прогибаются больше или меньше указанного, отрегулировать их натяжение.
Натяжение ремня водяного насоса двигателей ЯМЗ-236НЕ, НЕ2, БЕ, БЕ2 регулировать натяжным устройством, для чего:
— ослабить болты крепления рычага кронштейна натяжного приспособления;
— при помощи воротка Ø12 мм, вставленного в отверстие рычага кронштейна натяжного приспособления, произвести натяжение ремня;
— не ослабляя усилие натяжения затянуть болты крепления рычага кронштейна натяжного приспособления;
— проверить натяжение ремня.
Рис. 1 — Проверка натяжения ремня водяного насоса двигателей ЯМЗ-236
Рис. 2 — Снятие регулировочных прокладок
Натяжение ремня водяного насоса двигателей ЯМЗ-236 регулируйте прокладками. Для натяжения ремня отверните гайки крепления боковины шкива и снимите одну-две регулировочные прокладки (рис. 2).
Прокладки поставьте на наружную сторону боковины и последовательно, в несколько приемов, заверните гайки, проворачивая шкив после подтяжки каждой райки. Затем проверьте правильность натяжения ремня.
При замене старого ремня новым все прокладки поставьте между ступицей и съемной боковиной шкива и отрегулируйте натяжение ремня, как указано выше.
Натяжение ремня компрессора двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 регулировать натяжным устройством.
Перед регулировкой отвернуть контргайку на один оборот, гайку крепления оси шкива натяжного устройства – на половину оборота и гайку болта-натяжителя – на два оборота.
Вращая болт-натяжитель, отрегулировать натяжение ремня. После регулировки затянуть гайку и контргайку крепления оси моментом 120…150 Нм (12…15 кг/см) и гайку болта-натяжителя моментом 10…20 Нм (1…2 кг/см), при большем моменте затяжки будет нарушена регулировка из-за перемещения оси шкива.
Рис. 3 — Проверка натяжения ремня компрессора ЯМЗ-236
Рис. 4 — Проверка натяжения ремня генератора ЯМЗ-236
Натяжение ремня привода генератора регулировать перемещением генератора относительно оси его крепления.
Перед регулировкой ослабить затяжку болтов крепления генератора, гайку крепления планки генератора и болт крепления генератора к планке.
После регулировки надежно закрепить генератор. При увеличенной вытяжке и обрыве хотя бы одного из ремней привода генератора заменить комплектом оба ремня для обеспечения равномерной нагрузки на них.
Подтяжка крепления головки блока цилиндров дизелей ЯМЗ-236
Проверить момент затяжки гаек шпилек крепления головок цилиндров ЯМЗ-236 тарированным ключом в холодном состоянии двигателя и, при необходимости, подтянуть их до момента 235…255 Нм (24…26 кг/см). Затяжку гаек производить в последовательности, показанной на рис. 18, в порядке возрастания номеров.
Рис. 5 — Порядок затяжки гаек шпилек крепления головок цилиндров ЯМЗ-236
После подтяжки гаек шпилек крепления головок цилиндров ЯМЗ-236 отрегулировать тепловые зазоры в клапанном механизме и установить крышки головок цилиндров.
Регулировка зазоров в клапанов двигателя ЯМЗ-236
Тепловые зазоры в клапанном механизме ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 предназначены для обеспечения герметичной посадки клапана на седло при расширении деталей привода клапанов во время работы двигателя.
Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25…0,30 мм.
При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20…0,35 мм из-за погрешности формы и расположения поверхностей деталей распределительного механизма, что является допустимым.
При слишком больших тепловых зазорах уменьшается высота подъема клапанов ЯМЗ-236, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма.
При очень малых зазорах в результате теплового расширения деталей газораспределительного механизма ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя.
Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогару. Тепловые зазоры регулировать на холодном двигателе или не ранее, чем через 1 час после его остановки.
При регулировке тепловых зазоров и повторной их проверке коромысла клапанов ЯМЗ-236 рекомендуется прижать:
— на головке правого ряда цилиндров ЯМЗ-236 коромысла выпускных клапанов к торцу оси, впускных клапанов – к упорной шайбе;
— на головке левого ряда цилиндров ЯМЗ-236 коромысла выпускных клапанов к упорной шайбе, впускных клапанов – к торцу оси.
Выпускные клапаны ЯМЗ-236 правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров – к маховику.
Последовательность регулировки:
— Выключить подачу топлива.
— Отвернуть болты крепления крышек головок цилиндров и снять крышки.
— Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120…150 Нм (12…15 кг/см).
— Проворачивая коленчатый вал по часовой стрелке (при виде со стороны вентилятора) спереди ключом за болт крепления шкива или сзади ломиком за маховик через люк в нижней части картера маховика, используя отверстия в маховике (рис. 6), установить момент, когда впускной клапан первого цилиндра полностью поднимется (то есть закроется).
— Продолжая вращать коленчатый вал, провернуть его еще примерно на 1/3 оборота (≈120º). Это положение коленчатого вала соответствует такту сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.
Рис. 6 — Проворачивание коленчатого вала ЯМЗ-236
— Проверить щупом зазор между торцом клапана и носком коромысла у впускного и выпускного клапанов первого цилиндра и, при необходимости, отрегулировать.
Рис. 7 — Регулировка зазора клапанного механизма ЯМЗ-236
— Для регулировки зазоров отвернуть гайку регулировочного винта, вставить в зазор щуп и, вращая винт отверткой (рис.20), установить зазор 0,25…0,30 мм.
— Придерживая винт отверткой, затянуть гайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм – с усилием.
Для регулировки зазоров клапанного механизма ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 остальных цилиндров провертывать коленчатый вал в том же направлении до полного закрытия впускного клапана регулируемого цилиндра и дополнительно еще на 1/3 оборота. Зазоры регулировать как указано выше.
Регулировку зазоров по цилиндрам ЯМЗ-236 рекомендуется проводить в соответствии с порядком их работы 1–4–2–5–3–6.
После окончания регулировки зазоров запустить двигатель и прослушать его работу. Стуков в клапанном механизме не должно быть. В случае наличия характерного стука клапанов остановить двигатель и регулировку зазоров повторить.
Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.
Все необходимые детали можно приобрести в нашем каталоге
Дизельный двигатель ЯМЗ-236: Технические характеристики
ЯМЗ-236 – это 6-ти цилиндровый дизельный двигатель с V-образным расположение цилиндров. Угол развала составляет 90 градусов. Этот мотор заменил собой устаревшие модели ЯАЗ-204 и ЯАЗ-206, которые выпускались на Ярославском АвтоЗаводе до 60-х годов XX века. Годом рождения же ЯМЗ-236 считается 1962.
Технические характеристики двигателя
Производство |
«Автодизель» |
Марка двигателя |
236 |
Годы выпуска |
1962-н.в. |
Материал блока цилиндров |
чугун |
Тип двигателя |
дизельный |
Конфигурация |
V-образный |
Количество цилиндров |
6 |
Клапанов на цилиндр |
2 |
Ход поршня, (мм) |
140 |
Диаметр цилиндра, (мм) |
130 |
Степень сжатия |
16. 5 |
Объем двигателя, (куб.см.) |
11150 |
Мощность двигателя, (л.с./об.мин) |
250/2000 |
Макс. крутящий момент, (Нм/об.мин) |
1078/1100-1300 |
Экологические нормы |
Евро 0 |
Турбокомпрессор |
ТКР 90 |
Масса двигателя, (кг.) |
890 (ЯМЗ-236М2) |
Средний расход топлива при скорости 60 км/ч, л/100 км (при установке на автомобиль УРАЛ 4320) |
35 |
Расход масла, % к расходу топлива, до |
0. 5 |
Рекомендуемое моторное масло: |
|
Объем моторного масла в двигателе, (л.) |
21 (атмосферный) |
Периодичность замены масла, (моточасов) |
500 |
Габаритные размеры, (мм): |
(ЯМЗ-236Б) |
Ресурс двигателя |
|
Применимость ЯМЗ-236 |
Скачать таблицу |
Схема двигателя ЯМЗ-236, продольный разрез:
1-масляный наосо; 2-шкив колневала; 3-коленчал; 4-крышка шестерен распределения; 5-упорный фланец распредвала; 6-кронштейн передней опоры двигателя; 7-шестерня привода ТНВД; 8-корпус привода вентилятора; 9-вал привода ТНВД; 10-крыльчатка вентилятора; 11-верхняя крышка блока; 12-фильтр тонкой очистки топлива; 13-полумуфта привода ТНВД; 14-перепусуная трубаводяных термостатов; 15-соединительная трубкаводяных термостатов; 16-воздушный фильтр; 17-стерженькрепления воздушного фильтра; 18-ТНВД; 19-толкатель клапана; 20-ось толкателя;21-распредвал; 22-маховик; 23-блок цилиндров; 24-болт крепления маховика; 25-картер маховика; 26-крышка коренного подшипника коленвала.
Руководство по эксплуатации ЯМЗ-236 — СкачатьПроблемы и слабые места у двигателя ЯМЗ-236
Сразу расскажем про слабые стороны ЯМЗ-236. Проблемы могут быть связаны с шестеренным приводом ТНВД. Для проверки, всё ли нормально с этим узлом, рекомендуется несколько раз завести двигатель «на холодную» и «на горячую», пуск должен быть мгновенным. Старые моторы грешат выработкой на шпонке, как следствие, меняется угол впрыска при пуске, и при тяговых нагрузках выходная мощность будет падать и меняться, мотор будет сильнее дымить.
Конструктивно привод ГРМ также расположили не очень удачно. Очень много крутильных и вибрационных колебаний, из-за чего шестерни и шпонки изнашиваются быстрее.
Еще в слабые места ЯМЗ-236 можно записать: толкатели клапанов, топливную аппаратуру, в особенности форсунки, трудности с заменой этих самых форсунок, ТНВД с проточной смазкой и не очень удачным приводом. Так же есть несколько случаев, когда лопалось ГБЦ в районе форсуночных отверстий, но это скорее исключение из правил, но всё же.
Устройство ЯМЗ-236
Блок цилиндров отливается из низколегированного, серого чугуна с мокрыми гильзами (выступ 0,1 мм). Коленвал, стоит на четырех опорах внутри блока цилиндров.
- Ход поршня – 140 мм.
- Диаметр шейки – 110 мм.
- Шатунная шейка – 88 м.
- Длина шатуна – 265 мм.
- Диаметр поршня – 130 мм.
- Высота поршня – 100 мм.
На блок цилиндров устанавливаются две 6-ти клапанные чугунные ГБЦ. Впускной/выпускной клапан – 61/48 мм, с толщиной стержня 12 мм. ЯМЗ-236 относится к нижневальному типу моторов, поэтому распредвал у него находится в блоке цилиндров. Характеристики распредвала: фаза 246/266, подъем 13,5 мм.
Зазоры впускных и выпускных клапанов – 0,25-0,30 мм. Порядок регулировки: 1-4-2-5-3-6. Проводить работы по регулировке клапанов рекомендуется каждые 500 моточасов.
- Расточка посадочных мест вкладышей коренных подшипников выполняется вместе с их крышками, в связи с этим крышки маркируются для каждого вкладыша отдельно.
- Гильзы цилиндров отливаются из специального чугуна. Сверху они уплотняются прокладкой ГБЦ, а снизу резиновыми кольцами.
- Коленвал стальной и изготавливается методом горячей штамповки. Имеет 3 шатунные шейки и 4 коренные опоры.
- ГБЦ отливается так же из низколегированного серого чугуна как и сам блок цилиндров. Система охлаждения головки блока представляет собой «рубашку», которая соединена с «рубашкой» основного блока. Стыкуются ГБЦ и блок через прокладку.
- ГРМ верхнеклапанный с нижним распредвалом. Вал изготавливается из углеродистой стали с закаленными опорами и кулачками и располагается в развале блока цилиндров.
- Сёдла клапанов сделаны из жаропрочного сплава и запрессованы в свои гнезда. Пружины, клапана ГРМ, толкатели и форсунки находятся в ГБЦ.
Давление масла в прогретом моторе должно быть в пределах 4-7 кгс/кв.см.
Сам по себе ЯМЗ-236 является простым дизельным мотором с прямым впрыском топлива. Модификаций у него очень много и в каждой из них ставятся разные форсунки, насосы, турбокопрессоры, генераторы и другое навесное оснащение.
Неисправности, их причины и способы устранения
- Перегрев двигателя. Возможные причины – грязные радиатор, неисправная помпа или термостат.
- «Плавают» обороты. Нужно проверять ТНВД, при необходимости отрегулировать его. Также возможна завоздушенность топливной системы.
- Троит или дергается на малых оборотах. В первую очередь нужно смотреть на топливную систему (ТНВД, форсунки, топливопровод, топливный фильтр). Также стоит проверить систему зажигания.
- Плохо заводится или глохнет. Возможно наличие воздуха в топливной системе, где он подсасывается, повреждена трубка и т.п., возможно забить топливный фильтр. Если ничего не нашли, то смотрим в сторону ТНВД.
- Стук в двигателе. Тут без вскрытия вряд ли удастся обойтись. Стучать могут опять же форсунки, клапана, кольца, вкладыши. Можно еще посмотреть зажигание и топливный насос.
- Белый дым из выхлопной. Причина может быть в воде в баке или в попадании охлаждающей жидкости в цилиндры через трещину в ГБЦ или изношенную прокладку.
- Черный дым. Сильно богатая смесь, нужно её снизить, закрутив нижний винт мощности на ТНВД, возможно он выкручен на максимум.
- Синий дым. Масло попадает в цилиндры и горит там.
- Сильная вибрация мотора. Причина вибрации может быть в маховике, изношенных опорах двигателя, в не отрегулированном зажигании, в карданном валу. Ну и как крайняя мера, не отбалансированный коленвал.
- Совсем не заводится. Смотреть в сторону топливной системы, а именно ТНВД и форсунки.
Ресурс
Не смотря на такой внушительный список неисправностей и слабых мест, ресурс дизельного двигателя ЯМЗ-236 составляет в среднем 800 т.км. Это конечно при своевременном и полном обслуживании. И если вовремя менять и устранять выявленные неисправности и вышедшие из строя узлы.
ТНВД ЯМЗ-236
На двигатели ЯМЗ-236 ставятся многосекционные топливные насосы высокого давление. Привод у ТНВД шестеренчатый. Сам насос расположен в развале блока цилиндров и соединен с топливопроводом. Конструктивно ТНВД состоит из следующих компонентов:
- Плунжерные пары, которые выполняют функции клапанов, обеспечивая герметичность конструкции. Для обеспечения необходимого уровня герметичности и поддержания давления, поверхности плунжеров шлифуются на специальных станках. При отклонении от норм во время шлифовки теряется герметичность, падает давление, повышается расход топлива и вообще эффективность дизельного двигателя падает.
- Подкачивающий насос (помпа), обеспечивающий подкачку топлива к самому ТНВД в случае долгого простоя двигателя. Этот второй насос дополняет основной.
- Кулачковый вал, приводящий всю конструкцию в движение. Толкатели на валу давят на клапана и происходит нагнетание топлива.
Схема топливного насоса высокого давления двигателя ЯМЗ-236:
1-корпус ТНВД; 2-упор; 3-рейка; 4-зубчатый венец; 5-перепускной клапан; 6-плунжер; 7-штуцер; 8-пробка; 9-корпус регулятора; 10-тяга; 11-зубчатое колесо привода регулятора; 12-кулачковый вал; 13-фланец; 14-эксцентрик; 15-ролик; 16-поворотная втулка; 17-выступы плунжера; 18-толкатель; 19-кулачок; 20-шарикоподшипник; 21-опорный палец; 22-пружина муфты; 23-ведущая полумуфта; 24-крышка муфты; 25-грузик; 26-ведомая полумуфта; 27-ось грузика; 28 и 39-опорные тарелки пружины; 29-стопорный винт втулки; 30-канал отвода топлива; 31-упор пружины нагнетательного клапана; 32-пружина нагнетательного клапана; 33-нагнетательный клапан; 34-седло нагнетательного клапана; 35-втулка плунжера; 36-канал подвода топлива; 37-стопорный винт рейки; 38-пружина плунжера; 40-регулировочный болт.
ТНВД двигателя ЯМЗ-236 имеет автономную систему смазки, т.е. она не зависит от смазки самого мотора. Для очистки масла есть двойная система фильтрации – грубая и тонкая. За уровнем масла можно следить с помощью проволочного щупа с метками.
Регулировка ТНВД
Выполняют регулировку ТНВД для того, что изменить количество подающегося в систему топлива. Подача топлива определяется исходя из текущей нагрузке на двигатель. Регулировка может помочь поддерживать необходимую частоту вращения коленвала.
Для простой, ручной регулировки на корпусе насоса сбоку есть специальный болт под ключ. Вращая его можно отрегулировать холостые обороты, изменив подачу топлива, а так же полностью её перекрыв.
Для более тонкой регулировке ТНВД ЯМЗ 236 сначала до верхней отметки заливается дизельное топливо. Затем в течение 2 минут проверяется герметичность клапанов с помощью метода опрессовки топливом под давлением. В этот период течь недопустима. Перепускной клапан закрывается пробкой.
Далее проверяется корректор подачи топлива. Фильтр штуцера промывается в бензине и продувается сжатым воздухом. Отверстия прочищаются мягкой проволокой.
Следующим шагом будет проверка герметичности мембраны. К крышке корпуса подается воздух под давлением.
Для регулировки цикличной подачи топлива на ТНВД есть специальный полт на рычаге. Вкручивая его, подача топлива увеличивается, выкручивая, соответственно, уменьшается. После регулировки болт необходимо законтрить.
Для регулировки подачи топлива при промежуточном значении давления используют пружину. Вкручивая — уменьшается, выкручивая – увеличивается подача топлива. Затем корпус пружины так же контрят с помощью гайки.
Далее проверяется корректор по наддуву. Рычаг останова ТНВД поворачивают на 45 гр., при этом подача топлива должна прекратиться.
Проверяется и запас хода рейки насоса. При отсутствии люфта, винт выворачивается до упора. Свободный ход должен составлять величину в пределах 1-1,5 мм.
Если самостоятельная регулировка не принесла результата, то тогда вам потребуется специальный стенд и хорошо обученный человек.
КПП ЯМЗ-236
КПП для семейства дизельных двигателей ЯМЗ-236 – это пятиступенчатые, механические, трехходовые коробки передач с синхронизаторами на 2-3 и 4-5 передачах. Для движения вперед есть пять передачи и одна передача для движения задним ходом.
Схема КПП ЯМЗ-236:
1-муфта выключения сцепления; 2-первичный вал; 3 и 15-крышки подшипников; 4-картер сцепления; 5 и 10-синхронизаторы; 7-шарик фиксатора; 8 и 22-шестерни пятой передачи; 9 и 21-шестерни третьей передачи; 11 и 19-шестерни второй передачи; 12-шестерня первой передачи и заднего хода; 13-верхняя крышка; 14-вторичный вал; 16-фланец; 17-промежуточный вал с шестерней первой передачи; 18-картер коробки передач; 20-заборник масляного насоса с магнитом; 23-шестерня отбора мощности; 24-шестерня привода промежуточного вала; 25-масляный насос; 26-ось блока шестерен заднего хода; 27-блок шестерен заднего хода; 28-шестерня привода спидометра.
Это достаточно надежная коробка, что подтверждается установкой её на технику с большой грузоподъемностью, работающей в тяжелых условиях. Узлы и детали КПП изготавливаются из высококачественных материалов. Хорошая ремонтопригодность коробки передач ЯМЗ-236 позволяет ремонтировать как отдельные её детали так и заменять целые узлы.
Модификации
Модификации коробок: ЯМЗ-236П, ЯМЗ-236ПО, ЯМЗ-236Н, ЯМЗ-236Л, ЯМЗ-236У, ЯМЗ-236УО. назначение у них у всех разное и в зависимости от этого на двигатель ставится та или иная КПП.
ЯМЗ 236П считается базовой моделью. На крышке устройства находится заглушка, а на крышке выходного вала — фланец, обеспечивающий работу спидометра, и фланец карданного вала.
ЯМЗ 236П3 изготавливается под диафрагменное сцепление. Отличается наличием муфты отключения сцепления и скобы, зацепляющей цилиндрическую пружинку муфты.
ЯМЗ 236П4 отличается от П3 торцевыми шлицами на фланце карданного вала.
ЯМЗ 236П5 это базовая модель КПП, на которой вместо заглушки на крышке установлен короткий рычаг. Карданный вал с обычным фланцем.
ЯМЗ 236П7 это модель П5 под диафрагменное сцепление. От базовой модели отличается габаритами муфты, которая выключает механизм сцепления, и наличием зацепляющей скобы.
ЯМЗ-236У отличается от 236П наличием рычага переключения передач, отсутствием на крышке выходного вала фланца для механизма привода спидометра.
ЯМЗ-236У3 – это 236У под диафрагменное сцепление. Отличается размерами муфты выключения сцепления, наличием скобы для зацепления оттяжной цилиндрической пружины муфты.
ЯМЗ-236У4 и 236У в герметичном исполнении, отличается литыми крышками люков стартера сцепления, на верхней крышке установлен сапун, на нижней — пробка.
ЯМЗ-236У5 — 236У3 в герметичном исполнении под диафрагменное сцепление. Отличается литыми крышками люков стартера сцепления, на верхней крышке установлен сапун, на нижней — пробка.
Технические характеристики коробки передач
- Крутящий момент – 930 Нм.
- Масса – 240-250 кг.
- Переключение – Рычаг/фланец.
- Крепление карданного вала – Гладкий фланец под 8 болтов М10*155мм.
- Отбор мощности – Через картер от прямозубной шестерни промвала (до 29,5 кВт/40 л.с.) или от зубчатой муфты промвала (до 73,5 кВт/100 л.с.)(доп.опция).
- Применение – автомобили КрАЗ, МАЗ, ЗИЛ, Урал, скрепер МоАЗ, автобусы МАЗ, ЛАЗ, ЛиАЗ, МАРЗ, Неман, Волжанин.
Передаточные числа
Передача |
Передаточное число |
1 |
5,26 |
2 |
2,90 |
3 |
1,52 |
4 |
1,00 |
5 |
0,66 |
Задний ход |
5,48 |
Некоторые особенности КПП
- Система смазки коробки передач смешанная. Часть узлов смазывается под давлением, а часть методом разбрызгивания.
- Маслосборник оснащен сеткой с магнитом, что позволяет проводить очистку масла от металлической стружки и частиц.
- Привод спидометра расположен в крышке вторичного вала.
- Внутренний карте КПП сообщается с атмосферным воздухом через сапун.
- В конструкцию коробки передач ЯМЗ-236 внедрена система защиты от одновременного включения двух передач.
- Пружинный предохранитель не дает случайно включить заднюю передачу, так же он затрудняет включение и первой передачи.
- Механизм КПП оборудован синхронизаторами инерционного типа для безударного включения передач со 2 по 5.
- Для обеспечения равных угловых скоростей каретки и шестерней в коробке передач ЯМЗ-236 есть фрикционная пара, состоящая из конусного кольца синхронизатора, расположенного на зубчатом колесе.
Операции по регулировке дизельного двигателя ЯМЗ-236
________________________________________________________________
________________________________________________________________
Операции по регулировке дизельного двигателя ЯМЗ-236
Регулировка натяжения ремней дизеля ЯМЗ-236
Привод водяного насоса, компрессора и генератора ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 осуществляется клиновыми ремнями, от надежной работы которых зависит нормальная работа этих агрегатов.
Поэтому при повседневном уходе за двигателями предохранять ремни от попадания масла и топлива, контролировать их натяжение и регулировать его.
Особенно тщательно проверять натяжение ремней в течение первых 50 часов работы двигателя, так как в это время происходит их наибольшая вытяжка.
Натяжение ремней должно быть всегда нормальным, поскольку как излишнее, так и недостаточное натяжение приводит к преждевременному выходу их из строя.
Кроме того, чрезмерное натяжение ремня привода водяного насоса ЯМЗ-236 может послужить причиной разрушения подшипников насоса.
Нормально натянутый ремень водяного насоса при нажатии на середину длинной ветви с усилием 40 Н (4 кгс) прогибается на 7–12 мм или 10–15 мм (рис. 14), а ремень компрессора – на 4 – 8 мм на короткой ветви (рис. 16).
Натяжение ремней привода генератора автомобилей Урал, Маз, трактора Т-150 проверять нажатием с усилием 40 Н (4 кгс) на середину ветви каждого ремня (рис. 4), при этом ремни привода генератора должны прогибаться на 10 – 15 мм.
Если ремни прогибаются больше или меньше указанного, отрегулировать их натяжение.
Натяжение ремня водяного насоса двигателей ЯМЗ-236НЕ, НЕ2, БЕ, БЕ2 регулировать натяжным устройством, для чего:
— ослабить болты крепления рычага кронштейна натяжного приспособления;
— при помощи воротка Ø12 мм, вставленного в отверстие рычага кронштейна натяжного приспособления, произвести натяжение ремня;
— не ослабляя усилие натяжения затянуть болты крепления рычага кронштейна натяжного приспособления;
— проверить натяжение ремня.
Рис.14. Проверка натяжения ремня водяного насоса двигателей ЯМЗ-236
Рис.15. Снятие регулировочных прокладок
Натяжение ремня водяного насоса двигателей ЯМЗ-236 регулируйте прокладками. Для натяжения ремня отверните гайки крепления боковины шкива и снимите одну-две регулировочные прокладки (рис. 15).
Прокладки поставьте на наружную сторону боковины и последовательно, в несколько приемов, заверните гайки, проворачивая шкив после подтяжки каждой райки. Затем проверьте правильность натяжения ремня.
При замене старого ремня новым все прокладки поставьте между ступицей и съемной боковиной шкива и отрегулируйте натяжение ремня, как указано выше.
Натяжение ремня компрессора двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 регулировать натяжным устройством.
Перед регулировкой отвернуть контргайку на один оборот, гайку крепления оси шкива натяжного устройства – на половину оборота и гайку болта-натяжителя – на два оборота.
Вращая болт-натяжитель, отрегулировать натяжение ремня. После регулировки затянуть гайку и контргайку крепления оси моментом 120…150 Нм (12…15 кг/см) и гайку болта-натяжителя моментом 10…20 Нм (1…2 кг/см), при большем моменте затяжки будет нарушена регулировка из-за перемещения оси шкива.
Рис.16. Проверка натяжения ремня компрессора ЯМЗ-236
Рис.17. Проверка натяжения ремня генератора ЯМЗ-236
Натяжение ремня привода генератора регулировать перемещением генератора относительно оси его крепления.
Перед регулировкой ослабить затяжку болтов крепления генератора, гайку крепления планки генератора и болт крепления генератора к планке.
После регулировки надежно закрепить генератор. При увеличенной вытяжке и обрыве хотя бы одного из ремней привода генератора заменить комплектом оба ремня для обеспечения равномерной нагрузки на них.
Подтяжка крепления головки блока цилиндров дизелей ЯМЗ-236
Проверить момент затяжки гаек шпилек крепления головок цилиндров ЯМЗ-236 тарированным ключом в холодном состоянии двигателя и, при необходимости, подтянуть их до момента 235…255 Нм (24…26 кг/см). Затяжку гаек производить в последовательности, показанной на рис. 18, в
порядке возрастания номеров.
Рис.18. Порядок затяжки гаек шпилек крепления головок цилиндров ЯМЗ-236
После подтяжки гаек шпилек крепления головок цилиндров ЯМЗ-236 отрегулировать тепловые зазоры в клапанном механизме и установить крышки головок цилиндров.
Регулировка зазоров в клапанов двигателя ЯМЗ-236
Тепловые зазоры в клапанном механизме ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 предназначены для обеспечения герметичной посадки клапана на седло при расширении деталей привода клапанов во время работы двигателя.
Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25…0,30 мм.
При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20…0,35 мм из-за погрешности формы и расположения поверхностей деталей распределительного механизма, что является допустимым.
При слишком больших тепловых зазорах уменьшается высота подъема клапанов ЯМЗ-236, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма.
При очень малых зазорах в результате теплового расширения деталей газораспределительного механизма ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя.
Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогару. Тепловые зазоры регулировать на холодном двигателе или не ранее, чем через 1 час после его остановки.
При регулировке тепловых зазоров и повторной их проверке коромысла клапанов ЯМЗ-236 рекомендуется прижать:
— на головке правого ряда цилиндров ЯМЗ-236 коромысла выпускных клапанов к торцу оси, впускных клапанов – к упорной шайбе;
— на головке левого ряда цилиндров ЯМЗ-236 коромысла выпускных клапанов к упорной шайбе, впускных клапанов – к торцу оси.
Выпускные клапаны ЯМЗ-236 правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров – к маховику.
Последовательность регулировки:
— Выключить подачу топлива.
— Отвернуть болты крепления крышек головок цилиндров и снять крышки.
— Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120…150 Нм (12…15 кг/см).
— Проворачивая коленчатый вал по часовой стрелке (при виде со стороны вентилятора) спереди ключом за болт крепления шкива или сзади ломиком за маховик через люк в нижней части картера маховика, используя отверстия в маховике (рис. 19), установить момент, когда впускной клапан первого цилиндра полностью поднимется (то есть закроется).
— Продолжая вращать коленчатый вал, провернуть его еще примерно на 1/3 оборота (≈120º). Это положение коленчатого вала соответствует такту сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.
Рис.19. Проворачивание коленчатого вала ЯМЗ-236
— Проверить щупом зазор между торцом клапана и носком коромысла у впускного и выпускного клапанов первого цилиндра и, при необходимости, отрегулировать.
Рис.20. Регулировка зазора клапанного механизма ЯМЗ-236
— Для регулировки зазоров отвернуть гайку регулировочного винта, вставить в зазор щуп и, вращая винт отверткой (рис.20), установить зазор 0,25…0,30 мм.
— Придерживая винт отверткой, затянуть гайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм – с усилием.
Для регулировки зазоров клапанного механизма ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 остальных цилиндров провертывать коленчатый вал в том же направлении до полного закрытия впускного клапана регулируемого цилиндра и дополнительно еще на 1/3 оборота. Зазоры регулировать как указано выше.
Регулировку зазоров по цилиндрам ЯМЗ-236 рекомендуется проводить в соответствии с порядком их работы 1–4–2–5–3–6.
После окончания регулировки зазоров запустить двигатель и прослушать его работу. Стуков в клапанном механизме не должно быть. В случае наличия характерного стука клапанов остановить двигатель и регулировку зазоров повторить.
Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.
Двигатель ЯМЗ 236, описание и характеристики
Двигатель ЯМЗ-236 первый из V-образных силовых агрегатов ЯМЗ, до него Ярославский моторный завод выпускал только рядные моторы: 4-цилиндровый ЯАЗ-204 и 6-цилиндровый ЯАЗ-206. Так как компоновка нового двигателя была признана более удачной, то выпуск рядных моделей старого образца был прекращен в восьмидесятых годах прошлого столетия. Все оставшиеся V-образные дизели ЯМЗ, это лишь развитие конструктивных разработок, заложенных при проектировании двигателя ЯМЗ-236.
Все шестицилиндровые двигатели серии ЯМЗ-236, вне зависимости от наличия турбонаддува имеют одинаковый объем – 11,15 л, размерность DxS 130 на 140 мм и угол развала 90°. Двигатели ЯМЗ-236М2 представляют собой шестицилиндровые модели семейства четырехтактных дизелей ОАО «Автодизель».
Технические характеристики и устройство
Производитель | ОАО «Автодизель» |
Тип | дизельный |
Объём | 11 150 см3 |
Максимальная мощность | 150-300 л.с., при 1700-2100 об/мин |
Максимальный крутящий момент | 667-1275 Н·м, при 1200-1500 об/мин |
Конфигурация | V-образный |
Цилиндров | 6 |
Клапанов | 12 |
Экологические нормы | Евро 0 — 3 |
Ход поршня | 140 мм |
Диаметр цилиндра | 130 мм |
Степень сжатия | 17,5 |
Система питания | подкачивающий насос низкого и топливный насос высокого давления, с непосредственным впрыском |
Охлаждение | жидкостное |
Клапанной механизм | OHV |
Материал блока цилиндров | чугун |
Материал ГБЦ | чугун |
Ресурс | 800 тыс. км. |
Тактность (число тактов) | 4 |
Порядок работы цилиндров | 1-4-2-5-3-6 |
Рекомендованное топливо | дизельное |
Двигатель ЯМЗ-236 имеет достаточно высокие технические характеристики. Он оснащен 6-ю цилиндрами, которые расположены параллельно и имеют угол наклона в 90 градусов. Горючее поступает непосредственно в цилиндры, то есть впрыск прямого типа. Давление в двигателе 16,5 атмосферы. Поршень имеет диаметр 130 мм в базе и 140 мм в ремонтном варианте, при своем ходе в 140 мм. На двигателе установлен топливный насос высокого давления механического типа и форсунки, которые непосредственно и совершают впрыск на каждый цилиндр. Каждая головка блока имеет по 6 клапанов — 3 впускных и 3 выпускных. Система охлаждения — жидкостная с принудительной циркуляцией, которая приводится при помощи водяного насоса.
Силовые агрегаты рассчитаны на эксплуатацию при температурах окружающего воздуха от минус 60ºС до плюс 50ºС, относительной влажности до 98% при температуре 25ºС, запыленности воздуха до 0,4 г/м3, а также на движение автомобиля в горных условиях на высоте до 4500 м над уровнем моря и преодоление перевалов до 4650 м над уровнем моря при соответствующем снижении мощностных и экономических показателей.
Рекомендуемые марки топлив, применяемых для двигателя в зависимости от температуры окружающего воздуха:
Температура | Топливо по ГОСТ 305-82 |
0ºС и выше | Л-0,2-40; Л-0,2-62 |
Выше минус 20ºС | 3-0,2 минус 35 |
Выше минус 30ºС | 3-0,2 минус 45 |
Выше минус 50ºС | А-0,2 |
Блок цилиндров и головка блока дизеля ЯМЗ-236
Блок цилиндров двигателя ЯМЗ-236
Блок цилиндров двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 отлит из серого чугуна. Служит основанием для монтажа всех деталей и узлов двигателя. Блок V — образный с углом развала 90º.
Правый ряд цилиндров смещен относительно левого вперед на 35 мм, что обусловлено установкой на каждую шатунную шейку коленчатого вала двух шатунов.
Каждое цилиндровое гнездо имеет два соосных цилиндрических отверстия, выполненных в верхней и нижней плитах блока, по которым центрируется гильза цилиндра ЯМЗ-236НЕ2, в верхней плите имеется кольцевая проточка под бурт гильзы.
В развале блока цилиндров ЯМЗ-236 имеется четыре опорные площадки с крепежными отверстиями для установки топливного насоса высокого давления. На переднем торце блока находится гнездо для подшипников привода топливного насоса.
В приливах (бобышках) на стенках блока цилиндров ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 имеется сложная система масляных каналов, для подвода смазки к подшипникам распределительного и коленчатого валов, а так же к масляному фильтру и жидкостно-масляному теплообменнику.
Стенки водяной рубашки образуют замкнутый силовой пояс вокруг каждого цилиндрового гнезда и вместе с дополнительными ребрами связывают верхнюю и нижнюю плиты цилиндровой части блока, обеспечивая конструкции необходимую жесткость.
В картерных поперечных стенках блока двс ЯМЗ-236 НЕ2 расположено четыре гнезда с вкладышами под коренные шейки коленчатого вала и четыре расточки с бронзовыми втулками, в которых вращается распределительный вал.
Крышки коренных опор крепятся к блоку ЯМЗ-236 двумя вертикальными и двумя горизонтальными болтами. Благодаря чему достигается высокая жесткость блока в зоне коленчатого вала.
Обработка гнезд под коленчатый вал производится в сборе с крышками, поэтому крышки коренных опор не взаимозаменяемы.
Гильзы блока цилиндров двигателя ЯМЗ-236Гильзы блока цилиндров двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 – «мокрого» типа, изготавливаются из специального чугуна.
Гильзы устанавливаются своими посадочными поясами в расточки блока цилиндров и сверху прижимаются через бурт и прокладку головками цилиндров.
Выступание бурта гильзы над поверхностью блока цилиндров:
ЯМЗ-236НЕ2, ЯМЗ-236БЕ2 — 1,6−0.065 мм.
ЯМЗ-236 НЕ2, ЯМЗ-236 БЕ — 0,1−0.035 мм.
На двигатели ЯМЗ-236 могут устанавливаться гильзы со следующими конструктивными особенностями:
Гильза 236-1002021-А5
Поверхности гильзы фосфатированные. Фосфатированный слой улучшает притирочные характеристики, увеличивает износостойкость поверхности, снижает вероятность образования натира.
Внешнее отличие фосфатированной гильзы от нефосфатированной ― значительно более темный (от темно серого до черного) цвет наружной поверхности.
Верхний торец бурта гильзы выполнен с выступающей частью к внутренней поверхности гильзы (под асбостальную прокладку газового стыка). В нижней части гильзы выполнены три канавки под антикавитационное и уплотнительные резиновые кольца.
Гильза 236-1002021-А
Конструктивные особенности аналогичны предыдущей, только отсутствует фосфатированное покрытие.
Гильза 7511.1002021-01
Фосфатированная гильза. Высота бурта по сравнению с предыдущими уменьшена до 9,6 мм. Верхний торец бурта выполнен выступающей частью к наружной поверхности (под металлическую прокладку газового стыка). На верхней посадочной поверхности
Выполнена канавка для установки резинового уплотнительного кольца. Канавки под уплотнительные кольца в нижней части гильзы блока двс ЯМЗ-236 выполнены аналогично предыдущим.
По величине внутреннего диаметра гильзы разделены на размерные группы:
Маркировка | Наименьший внутренний диаметр, мм |
А | 130,00-130,02 |
Б | 130,02-130,04 |
Ж | 130,04-130,06 |
Размерная группа маркируется на нерабочей поверхности бурта гильзы.
Головка блока цилиндра дизельного двигателя ЯМЗ-236Головка блока цилиндров двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 представляет собой цельную отливку из серого чугуна и крепится к блоку шпильками, ввернутыми в блок. Шпильки изготовлены из хромоникелевой стали и термически обработаны.
Для обеспечения отвода тепла головка цилиндров имеет водяную рубашку, сообщающуюся с рубашкой блока. Для обеспечения подвода топлива к форсунке в боковой поверхности имеются отверстия под штуцера.
В головке цилиндров двс ЯМЗ-236 размещены клапаны с пружинами и деталями их крепления, коромысла, оси коромысел и форсунки. Седла клапанов вставные.
Седла впускных клапанов изготовлены из специального чугуна, а седла выпускных – из специального жаропрочного сплава. Седла запрессованы в гнезда с натягом. Седла и металлокерамические направляющие втулки клапанов окончательно обрабатываются после их запрессовки в головку.
На двигатели ЯМЗ-236 устанавливаются блочные головки цилиндров.
Головки блока цилиндров на двигателях ЯМЗ-236НЕ2, ЯМЗ-236БЕ2 блочные на три цилиндра каждая. Привалочная поверхность шлифована и в зоне уплотнения гильз цилиндров выполнены кольцевые проточки.
Стык головки цилиндров, блока и гильзы уплотняется прокладкой состоящей из металлической единой на три цилиндра прокладки, уплотняющей газовый стык, и резиновых уплотнительных элементов, уплотняющих масляные, водяные и штанговые полости. Уплотнительные элементы пяти видов в количестве 14 шт. на прокладку (рис. 1).
Рис.1. — Схема установки уплотнителей в металлическую прокладку
1 – металлическая прокладка; 2 – уплотнитель штанговой полости; 3 – уплотнитель слива масла; 4 – уплотнитель подвода воды; 5 – уплотнитель шпильки; 6 – уплотнитель
Головки цилиндров на двигателях ЯМЗ-236Н,Б,НЕ,БЕ блочные на три цилиндра каждая. Конструктивно выполнена в основном аналогично предыдущей блочной головке, но в зоне уплотнения гильз цилиндров нет кольцевых проточек.
Стык головки цилиндров, блока и гильзы (рис. 2) уплотняется прокладкой из материала типа «сэндвич» с окантовками цилиндровых отверстий и отверстий для прохода охлаждающей жидкости.
В окантовки цилиндровых отверстий вставлены разрезные уплотнительные фторопластовые кольца. Крепление к блоку осуществляется 16-ю шпильками с шайбами и гайками.
Рис.2. Схема расположения деталей двигателя ЯМЗ-236 БЕ в месте уплотнения газового стыка
Снятие и установка головки блока цилиндра двигателей ЯМЗ-236
Головку цилиндров ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 снимать только для устранения неисправностей деталей цилиндропоршневой группы, прокладки головки цилиндров, клапанов или для замены самой головки.
Снимать головку цилиндров ЯМЗ-236 в следующем порядке:
Слить охлаждающую жидкость из системы охлаждения двигателя.
Отсоединить от головки все трубопроводы, защитить их внутренние полости от попадания пыли и грязи.
Снять крышку головки цилиндров.
Отвернуть гайки скоб крепления форсунок, снять форсунки, предохраняя распылитель от ударов и засорения отверстий.
Отвернуть гайки крепления осей коромысел, снять оси коромысел в сборе с коромыслами и извлечь штанги.
Отвернуть гайки крепления головки цилиндров мотора ЯМЗ-236 БЕ, соблюдая последовательность, обратную затяжке.
Отворачивать гайки крепления индивидуальных головок цилиндров не менее чем за три приема:
I — до 147…118 Нм (15…12 кг/см)
II — до 49…39 Нм (5…4 кг/см)
III — вывернуть гайки.
Снять головку цилиндров с двигателя ЯМЗ-236 БЕ и осмотреть ее состояние. Если необходимо, осторожно снять прокладку головки цилиндров.
Проверить состояние гильз цилиндров и закрыть цилиндровые отверстия, чтобы предохранить их от попадания пыли и грязи.
Установку головки цилиндров ЯМЗ-236 на двигатель автомобилей Урал, Маз, трактора Т-150 производить в обратном порядке. Перед установкой протереть чистой ветошью привалочные плоскости блока цилиндров, бурта гильзы цилиндров и головку цилиндров.
Повторное использование прокладки головки цилиндров допускается с той же головкой двс ЯМЗ-236 только при неизменном положении гильз в блоке цилиндров и при отсутствии следов прорыва газов и разрушения окантовок газового стыка.
Обратить внимание на правильность установки прокладки головки цилиндров на штифты и окантовок прокладок – на бурты гильз цилиндров.
Гайки крепления головок цилиндров ЯМЗ-236НЕ2 затягивать в порядке возрастания номеров, как показано на рис. 60, моментом 240 – 260 Нм (24 – 26 кг/см).
После первой затяжки повторной операцией проверить требуемый крутящий момент на каждой гайке, соблюдая указанную последовательность. Нельзя затягивать гайки моментом большим, чем указано, так как это неизбежно приведет к разрушению деталей газового стыка.
Притирка клапанов дизельного двигателя ЯМЗ-236Перед разборкой головок блока цилиндров мотора ЯМЗ-236 очистить их от масла и нагара и пометить порядковые номера клапанов на их тарелках для того, чтобы при сборке установить их на свои места.
Для рассухаривания клапанов ЯМЗ-236 необходимо головку цилиндров без форсунок, коромысел, осей коромысел и шпилек крепления осей коромысел установить привалочной поверхностью на плиту так, чтобы обеспечить упор для клапанов.
Рассухаривание клапанов двигателя ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 выполнять с помощью приспособления, изображенного на рисунке.
Для этой цели ввернуть упорный болт 1 приспособления в отверстие под шпильку крепления оси коромысла, нажимную тарелку 2 приспособления установить на тарелку пружин соответствующего клапана и, нажимая на рукоятку 3 рычага приспособления, отжать пружины клапана, вынуть сухари и снять все детали клапанного узла.
Таким же путем последовательно рассухарить все остальные клапаны и снять пружины клапанов и сопряженные с ними детали.
Рис.3 — Приспособление для снятия и установки клапанов газораспределения двигателя ЯМЗ-236
1 – упорный болт; 2 – нажимная тарелка; 3 – рукоятка
Повернуть головку цилиндров и вынуть клапаны из направляющих втулок. Клапаны и седла двс ЯМЗ-236 тщательно очистить от грязи, нагара и масляных отложений, промыть в керосине или специальном моющем растворе, высушить и осмотреть для определения степени ремонта.
Восстановить герметичность клапана притиркой возможно только при наличии незначительных износов и мелких раковин на рабочей фаске и лишь в том случае; если тарелка и стержень не покороблены и нет местных прогаров на фасках клапана и седла.
При наличии таких дефектов притирке должны предшествовать шлифовка седел и клапанов или замена неисправных деталей новыми. Для притирки клапанов мотора ЯМЗ-236 использовать специальную притирочную пасту, приготовленную путем тщательного перемешивания трех частей (по объему) микропорошка зеленого карбида кремния с двумя частями моторного масла и одной частью дизельного топлива.
Перед использованием притирочную смесь тщательно перемешать, так как при отсутствии механического перемешивания микропорошок способен осаждаться.
Установить головку блока цилиндров ЯМЗ-236 автомобилей Урал, Маз, трактора Т-150 на плиту или специальное приспособление привалочной поверхностью кверху.
Нанести на фаску клапана тонкий равномерный слой притирочной пасты, смазать стержень клапана чистым моторным маслом и установить его в головку цилиндров.
Допускается наносить пасту на фаску седла. Притирку выполнять возвратно-вращательными движениями клапанов при помощи специального приспособления или дрели с присосом.
Нажимая на клапан с усилием 20…30 Н (2…3 кгс), повернуть его на 1/3 оборота в одном направлении, затем, ослабив усилие, на 1/4 оборота в обратном направлении. Нельзя выполнять притирку круговыми движениями.
Периодически поднимая клапан двигателя ЯМЗ-236 и добавляя на фаску пасту, продолжать притирку, как указано выше, до тех пор, пока на фасках клапана и седла не появится непрерывный матовый поясок шириной «А» не менее 1,5 мм (рис. 4).
Разрывы матового пояска и наличие на нем поперечных рисок не допускается. При правильной притирке матовый поясок «А» на фаске клапана седле должен начинаться у большего основания конуса, как показано на рисунке 4.
Рис.4 — Расположение матового пояска на фаске клапана ЯМЗ-236
а – правильное;. в – неправильное; 1–головка цилиндров; 2–седло; 3–клапан
После окончания притирки клапаны и головку цилиндров ЯМЗ-236 тщательно промыть керосином или специальным моющим раствором и высушить. Клапаны, пружины и детали их крепления установить на головку цилиндров и засухарить клапаны, используя приспособление.
Качество притирки проверить на герметичность сопряжений клапан–седло путем заливки керосина или дизельного топлива, заливая его поочередно во впускные и выпускные окна. Хорошо притертые клапаны не должны пропускать керосин или дизельное топливо в течение одной минуты.
Все необходимые детали можно приобрести в нашем каталоге
ЯМЗ 236 Головка блока цилиндров от Китайского производителя, завода, завода и поставщика на ECVV.com
Экспортные рынки: | Северная Америка, Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Океания, Средний Восток, Восточная Азия, Западная Европа |
---|
Технические характеристики
Порт: любой порт в Китае
Срок поставки: 2 недели после оплаты
Возможность поставки: 3000 штук в месяц
Место происхождения: Хубэй, Китай (материк)
Подробности упаковки: деревянный ящик для бесплатной фумигации
.
Ямз 236 головка цилиндра 236-1003013 для дизельного двигателя
YaMZ 236silindiriçin baş dizel motor
Ürün açıklamasına:
1, YaMZ 236 Silindir kafası: 236-1003013
2, 3 Uygun Makinasımügel 9000 : çin yapılan
üretim ve kalitekontrolü:
yapım EminTüm Bizim operatör geçmesi uzmanlık eğitimi ve sıkı kurallara uymak.Kullanılır için yüksek kaliteli malzeme tüm ürünler sağlamak uygun olabilir ve TS16949 standardı ISO9001-2000.
mekanik işleme kapasitesi
Henüz, cnc işleme ekipmanları / VTC işleme cebtre veDiğer yüksek hassasiyetli ürünlerine karşılayabilir üreükı
мотор silindir kafası parçaları YaMZ
YaMZ | silindirkafası | 240 | 0 | 0240 | 003 238-1003013-d3 |
236 | 236-1003013 |
Ziptek Дизельный двигатель для России Автомобиль 236-1003013 ЯМЗ 236 ГБЦ — ID товара :: 1100012992104-russian.alibaba.com
О нашей компании
Chongqing Ziptek Co., Ltd. — компания, которая производит и продает сборка ГБЦ автомобилей и сборка двигателей. Компания расположена по адресу: Хуаншань, 64, авеню, район Юбэй, Чунцин.
Наша компания имеет более чем 20-летний опыт производства. У нас есть широкий ассортимент продукции, такой как длинный блок, головка цилиндра, коленчатый вал и т. Д.Вся продукция производится в соответствии со строгим процессом. Компания имеет полную систему контроля, чтобы гарантировать 100% проверку перед тем, как покинуть завод.
Наша фабрика занимает площадь 5000 квадратных метров. В мастерской есть много современного оборудования и независимых производственных линий. У нас есть профессиональная техническая команда и эффективный уровень производства. Компания придерживается принципа качества, прежде всего, для обслуживания клиентов и удовлетворения самых больших потребности клиентов.
Свяжитесь с нами
Тел. : (86) 023-67023058
Мобильный : (86) 15823862186
Эл. Почта : autoparts @ ziptek.cn
Адрес : 8-A5, H Building, No, 64 Huangshan, Avenue, Yubei District, Chongqing
.Китай производитель головок цилиндров, коленчатый вал, распределительный вал
Вид бизнеса:
Производитель / Завод, Торговая Компания
Бизнес Диапазон:
Авто, мотоциклы и аксессуары
Сертификация системы менеджмента:
ISO 9001, OHSAS / OHSMS 18001, IATF16949
Головка блока цилиндров, коленчатый вал, производитель / поставщик распределительного вала в Китае, предлагающие автомобильные аксессуары блок цилиндров для Nissan Qd32 11010-1W0401 1010-1W401, блок цилиндров деталей дизельного двигателя для Deutz F4l912 F2l912 / F3l912 / F6l912, блок цилиндров двигателя для 6CT 8.3 Двойной термостат 6bt / 4bt / Isf2.8 / Isf3.8 / Isg и так далее.
.Надежный МАЗ 236 для эффективной работы
Автоматический генератор переменного тока 24 В 50 А для КамАЗ, Маз 236 238, Урал 236 238 283701001 273B1.3701 1. Технические характеристики: Тип блока, заменяющий параметр генератора переменного тока Jubana Параметр 24 В 50 А CW 2 Применение для Камаз, Маз 236 238, Урал 236 238 Состояние 100 % New Kava NO. KAJ1030 2. Срок транзакции: Оплата T / T, L / C, Paypal, Сертификат Western Union ISO / TS16949 Гарантия 1 год MOQ 8pcs Срок поставки 7-45 дней 3. Номер детали Все эти имена OEM приведены только для справки S / N Производитель Part №1 Электром 1000.21 2 Jubana 283701001 3 Radiovolna 273B1-3.01 4 Zit 273B1 5 Zit 273B1.3701 4.Application Все эти OEM-бренды приведены только для справки S / N Application 1 Kamaz Truck Различные модели 740.50-360; 8-цил; Камаз 11,8-литровый 2 различных моделей 740.10-20; 8-цил; 10,9-литровый 3-х КамАЗ различных моделей 740.13-260; 8-цил; 10,9-литровый грузовик «Маз», 4 модели, 236; 6-цил; 11,2-литровый грузовик «Маз» объемом 5 литров 238 различных моделей; 8-цил; 15-Л 6 Урал Разные модели 236; 6-цил; 11.2-L 7 Урал Разные модели 238; 8-цил; 15-Л
.Ziptek Дизельный двигатель для России Автомобиль A01 YAMZ 240 ГБЦ — ID товара :: 1100012996017-russian.alibaba.com
О нашей компании
Chongqing Ziptek Co., Ltd. — компания по производству и продаже автомобильных цилиндров сборка головки и сборка двигателя. Компания расположена по адресу: Хуаншань, 64, авеню, район Юбэй, Чунцин.
Наша компания имеет более чем 20-летний опыт производства. У нас есть широкий ассортимент продукции, такой как длинный блок, головка цилиндра, коленчатый вал и т. Д.Вся продукция производится в соответствии со строгим процессом. Компания имеет полную систему контроля, чтобы гарантировать 100% проверку перед тем, как покинуть завод.
Наша фабрика занимает площадь 5000 квадратных метров. В мастерской есть много современного оборудования и независимых производственных линий. У нас есть профессиональная техническая команда и эффективный уровень производства. Компания придерживается принципа качества, прежде всего, для обслуживания клиентов и удовлетворения самых больших потребности клиентов.
Свяжитесь с нами
Тел. : (86) 023-67023058
Мобильный : (86) 15823862186
Эл. Почта : autoparts @ ziptek.cn
Адрес : 8-A5, H Building, No, 64 Huangshan, Avenue, Yubei District, Chongqing
.240 — это… Что такое ЯМЗ-240?
ЯМЗ-240 | |
---|---|
Производитель: | ЯМЗ |
Тип: | дизельный |
Объём: | 22299 см3 |
Максимальная мощность: | 360 л.с., при 2100 об/мин |
Максимальный крутящий момент: | 1275 Н·м, при 1500 об/мин |
Конфигурация: | V-образный |
Цилиндров: | 12 |
Клапанов: | 24 |
Ход поршня: | 140 мм |
Диаметр цилиндра: | 130 мм |
Система питания: | топливоподкачивающий насос низкого и топливный насос высокого давления |
Охлаждение: | жидкостное |
Клапанной механизм: | OHV |
Материал блока цилиндров: | чугун |
Материал ГБЦ: | чугун |
Тактность (число тактов): | четырёхтактный |
Порядок работы цилиндров: | 1-5-3-6-2-4-7-11-9-12-8-10 |
Рекомендованное топливо: | дизельное топливо |
Музей ОАО «Докучаевский флюсо-доломитный комбинат»
ЯМЗ-240 — четырёхтактный длинноходный V-образный дизельный двигатель для карьерных самосвалов, тяжёлой автомобильной и строительной техники, дизель-поездов.
История
В конце 1962 года Ярославским моторным заводом было освоено производство четырехтактного V-образного двенадцатицилиндрового дизельного двигателя, унифицированного с V-образным шестицилиндровым ЯМЗ-236 и V-образным восьмицилиндровым ЯМЗ-238. Топливные насосы высокого давления выпускаются на Ярославском заводе топливной аппаратуры.
Применение
Двигатель дизельный, четырехтактный, V-образный двенадцатицилиндровый, в основном устанавливается на автомобили типа БелАЗ-540 (Белорусский автомобильный завод), снегоболотоход ШСГ-401, модификации трактора К-700, железнодорожную технику (дизель-поезд МДП4, выправочно-подбивочно-отделочные машины).
Характеристики
Двигатель V-образный двенадцатицилиндровый четырёхтактный.
Диаметр цилиндра: 130 мм
Ход поршня: 140 мм
Степень сжатия: 16,5
Рабочий объём: 22299 см³
Порядок работы цилиндров: 1-5-3-6-2-4-7-11-9-12-8-10
Мощность: 360 л.с при 2100 об/мин (ЯМЗ-240)
Мощность: 420 л.с при 2100 об/мин (ЯМЗ-240П)
Мощность: 500 л.с при 2100 об/мин (ЯМЗ-240Н)
Крутящий момент: 1275 Н/м (130 кгс/м) (ЯМЗ-240)
Крутящий момент: 1491 Н/м (152 кгс/м) (ЯМЗ-240П)
Крутящий момент: 1814 Н/м (185 кгс/м) (ЯМЗ-240Н)
Обороты максимального крутящего момента: 1500 об/мин
Модификации
- 550 л.с. (405 кВт) при 2100 об/мин, 2254 Н*м (230 кгс*м) при 1400 об/мин — ЯМЗ-8401.10-06
- 600 л.с. (441 кВт) при 2100 об/мин, 2352 Н*м (240 кгс*м) при 1400 об/мин — ЯМЗ-8401.10-05
- 650 л.с. (478 кВт) при 2100 об/мин, 2450 Н*м (250 кгс*м) при 1400 об/мин — ЯМЗ-8401.10-03, 8401.10-14, Э8401.10-19
- 650 л.с. (478 кВт) при 2000 об/мин, 2450 Н*м (250 кгс*м) при 1500 об/мин — ЯМЗ-Э8401.10-17 −24
- 650 л.с. (478 кВт) при 2100 об/мин, 2597 Н*м (265 кгс*м) при 1400 об/мин — ЯМЗ-8451
- 730 л.с. (537 кВт) при 2100 об/мин, 2744 Н*м (280 кгс*м) при 1400 об/мин — ЯМЗ-845
- 800 л.с. (588 кВт) при 2000 об/мин, 3087 Н*м (315 кгс*м) при 1400 об/мин — ЯМЗ-8401.10-09
Литература
См. также
Двигатель ЯМЗ 236, описание и характеристики
Двигатель ЯМЗ-236 первый из V-образных силовых агрегатов ЯМЗ, до него Ярославский моторный завод выпускал только рядные моторы: 4-цилиндровый ЯАЗ-204 и 6-цилиндровый ЯАЗ-206. Так как компоновка нового двигателя была признана более удачной, то выпуск рядных моделей старого образца был прекращен в восьмидесятых годах прошлого столетия. Все оставшиеся V-образные дизели ЯМЗ, это лишь развитие конструктивных разработок, заложенных при проектировании двигателя ЯМЗ-236.
Все шестицилиндровые двигатели серии ЯМЗ-236, вне зависимости от наличия турбонаддува имеют одинаковый объем – 11,15 л, размерность DxS 130 на 140 мм и угол развала 90°. Двигатели ЯМЗ-236М2 представляют собой шестицилиндровые модели семейства четырехтактных дизелей ОАО «Автодизель».
Технические характеристики и устройство
Производитель | ОАО «Автодизель» |
Тип | дизельный |
Объём | 11 150 см3 |
Максимальная мощность | 150-300 л.с., при 1700-2100 об/мин |
Максимальный крутящий момент | 667-1275 Н·м, при 1200-1500 об/мин |
Конфигурация | V-образный |
Цилиндров | 6 |
Клапанов | 12 |
Экологические нормы | Евро 0 — 3 |
Ход поршня | 140 мм |
Диаметр цилиндра | 130 мм |
Степень сжатия | 17,5 |
Система питания | подкачивающий насос низкого и топливный насос высокого давления, с непосредственным впрыском |
Охлаждение | жидкостное |
Клапанной механизм | OHV |
Материал блока цилиндров | чугун |
Материал ГБЦ | чугун |
Ресурс | 800 тыс. км. |
Тактность (число тактов) | 4 |
Порядок работы цилиндров | 1-4-2-5-3-6 |
Рекомендованное топливо | дизельное |
Двигатель ЯМЗ-236 имеет достаточно высокие технические характеристики. Он оснащен 6-ю цилиндрами, которые расположены параллельно и имеют угол наклона в 90 градусов. Горючее поступает непосредственно в цилиндры, то есть впрыск прямого типа. Давление в двигателе 16,5 атмосферы. Поршень имеет диаметр 130 мм в базе и 140 мм в ремонтном варианте, при своем ходе в 140 мм. На двигателе установлен топливный насос высокого давления механического типа и форсунки, которые непосредственно и совершают впрыск на каждый цилиндр. Каждая головка блока имеет по 6 клапанов — 3 впускных и 3 выпускных. Система охлаждения — жидкостная с принудительной циркуляцией, которая приводится при помощи водяного насоса.
Силовые агрегаты рассчитаны на эксплуатацию при температурах окружающего воздуха от минус 60ºС до плюс 50ºС, относительной влажности до 98% при температуре 25ºС, запыленности воздуха до 0,4 г/м3, а также на движение автомобиля в горных условиях на высоте до 4500 м над уровнем моря и преодоление перевалов до 4650 м над уровнем моря при соответствующем снижении мощностных и экономических показателей.
Рекомендуемые марки топлив, применяемых для двигателя в зависимости от температуры окружающего воздуха:
Температура | Топливо по ГОСТ 305-82 |
0ºС и выше | Л-0,2-40; Л-0,2-62 |
Выше минус 20ºС | 3-0,2 минус 35 |
Выше минус 30ºС | 3-0,2 минус 45 |
Выше минус 50ºС | А-0,2 |
Как выставить зажигание на ямз 236 самостоятельно
Установка зажигания – процесс регулировки и контроля впрыскивания топлива. Выставить зажигание ЯМЗ 236 м2 можно самостоятельно или с помощью специалистов СТО.
Регулировку нужно производить следующим образом:
- найти отметку на муфте у топливного насоса и зафиксировать деталь этой отметкой вверх;
- развернуть двигатель, чтобы получить значение в 20 градусов на шкале;
- ослабить болтовое соединение, зафиксированное на муфте, развернуть её на позицию позднего зажигания;
- отвернуть трубку, подающую топливо к цилиндру No1;
- протереть детали и очистить от грязи;
- медленно вращать муфту, пока топливо не будет заметно в выемке, расположенной на первичном цилиндре;
- закрутить болтовые крепежи на муфте.
Для проведения регулировки в конструкции картера маховика есть два специальных люка. На корпусе детали обозначены значения углов. При этом нижняя графа выражает значения в цифрах, а боковая графа – буквами.
Вращение коленчатого вала производится только по направлению часовой стрелки. Взгляд направлен со стороны вентилятора. Вращение можно производить с помощью ключа, зацепленного за болтовое соединение. Крышка картерного люка должна быть демонтирована.
Во время процесса совмещения меток буква «А», нанесенная на торцевой части муфты, должна совместиться с меткой «Б» на нижнем указателе. Если соединения не произошло, то необходимо осуществить точную настройку деталей.
Искомая величина опережения находится рядом с особой отметкой. Муфта опережения впрыска топлива ЯМЗ 236 является местом нанесения этой риски. Нормальное значение равняется 20 или 18 пунктам. Сам угол топливной массы определяется по первичному цилиндру.
Контроль осуществляется с помощью обычного насоса. Так, им прорабатывают систему питания автомобильного двигателя, в обязательном порядке предварительно приоткрыв клапаны, сквозь которые из двигателя уходит воздух. После того, как воздушные массы вышли без остатка, пробки заворачивают. Далее следует подсоединить прибор моментоскоп к штуцерам специальной секции от топливного насоса. Перед проведением процедуры необходимо снять ТНВД цилиндра ямз 236.
Регулирование опережения производится таким образом:
- скобу от рабочего силового аппарата переводят в рабочее состояние;
- сливают из стеклянного сосуда все топливо до момента, когда объем жидкости будет достигать отметки в средней части трубки;
- осторожно поворачивают коленвал.
Все движения нужно совершать строго по направлению кручения. Текущее расположение мениска в трубке необходимо постоянно наблюдать и контролировать. Резкий его подъем сигнализирует о начале пуска топлива определенной секцией. Линия, нанесенная на шкив, должна быть противоположной линии с числовыми метками. Процедура постановки угла требует особой точности до 1 значения.
Моментоскоп лучше всего сделать своими руками, чтобы прибор идеально подошел к двигателю. Создать устройство можно из нескольких трубок. При работе необходимо следить за плотностью постановки трубок и не допускать протечек.
Еще один важный момент – процесс накачивания солярки до момента появления в зоне видимости трубки. Накачивание производится путем вращения вала. Подъем топливной массы будет заметен во время прокручивания вала перед непосредственным подходом к элементам первого поршня. Вращение вала важно производить плавно и очень медленно.
При скользких креплениях ТНВД ЯМЗ 236 м2 важно поворачивать таким образом, чтобы впрыск топливной массы соответствовал обозначению впрыска на маховике.
Двигатель | ЯМЗ-236М2 |
Тип двигателя | 6-цилиндровый |
Число цилиндров | 6 |
Расположение цилиндров | V-образное, угол развала 90° |
Порядок работы цилиндров | 1-4-2-5-3-6 |
Диаметр цилиндра, мм | 130 |
Ход поршня, мм | 140 |
Рабочий объем, л | 11,15 |
Степень сжатия | 16,5:1 |
Номинальная мощность, кВт | 132 |
Номинальная частота вращения коленчатого вала, об/мин | 2100 |
Крутящий момент Нм, при 100% | |
Удельный расход топлива при 1500 об/мин, г/(кВт ч) при 100% мощности | 214 |
Удельный расход масла на угар, не более г/(кВт ч) | 0,5 |
Масляные фильтры | два: полнопоточный со сменным фильтр-патроном и центробежный с реактивным приводом (тонкой очистки) |
Система топливоподачи | ТНВД с механическим регулятором скорости |
Объем системы смазки, л | 21 |
Класс масла по API | CF-4, CG-4, CH-4, CI-4 |
Класс масла по ASEA | E3-96, 4-99, 5-02. Вязкость SAE 15W-40 (летом), SAE 5W-40 (зимой) |
Топливный насос | типа 60.1111005-30, высокого давления, шестиплунжерный, золотникового типа, диаметр плунжера 10 мм, ход 11 мм |
Топливные фильтры — грубой очистки | со сменными фильтрующими элементами |
— тонкой очистки | со сменным фильтром |
Интрекулер (для станции) | отсутствует |
Турбокомпрессор | отсутствует |
Объем системы охлаждения, л | 17 |
Тип охлаждающей жидкости | низкозамерзающая «ТС-40» (до-40ºС), «ТС-65» (до-65ºС) |
Водяной насос | центробежный с клиноременным приводом от коленчатого вала |
Вентилятор | шестилопастной, с шестеренчатым приводом |
Напряжение в системе электрооборудования | 24 В |
Зарядный генератор | переменного тока, максимальная сила тока 28А, модели 1322.3771 |
Пусковое устройство | 8.2 кВт |
Аккумуляторные батареи | 132 А.чх2 |
Минимальная температура запуска,°C | -10 |
Воздушный фильтр | бумажный фильтрующий элимент |
Габаритные размеры (ДхШхВ), мм | 1020х1040х1220 |
Масса двигателя , кг | 890 |
Ресурс до капитального ремонта, м.ч. | 20 000 |
Запчасти на двигатель ЯМЗ-236 / ЯМЗ-9238 / ЯМЗ-240 / ТМЗ-8421 / ТМЗ-8424 / Д-260 / Д-240 / Д-160 в Гадячском интернет-магазине Дортехно, ООО | Купить Запчасти на двигатель ЯМЗ-236 / ЯМЗ-9238 / ЯМЗ-240 / ТМЗ-8421 / ТМЗ-8424 / Д-260 / Д-240 / Д-160 Гадяч (Украина)
Поршневая группа, коленчатые валы, вкладыши , комплекты прокладок, валы, шестерни, насосы и пр. Наличие на складе. Ремонтные услуги! Запасные части:к ДЗ-98, ДЗ-98А, ДЗ-98В, ДЗ-99, ДЗ-298, ДЗ-122, ДЗ-122А, ДЗ-122Б, ДЗ-180, ДЗ-143, ДЗ-180А, А -120, ГС-10.01, ГС-10.07, ГС-14.02, ГС-14.03, ГС-18.05, ГС-18.07, ГС-25.09, ДЗК-250;
TEREX, TG 140, TG 180, TG-200, TG-250; к асфальтоукладчикам ДС-126, ДС-143, ДС-195, ДС-191, SD404, АСФК, АСФГ; к трансмиссиям U-35.605, U-35.606, U-35.615, U-3561, 240.30.11.00.000, U-35.605, U-35.606, U-35.607, SB-165, ZF 4 WG-210, DANA ; К погрузчикам, грейдерам, каткам, асфальтоукладчикам, экскаваторам, тракторам, бульдозерам, грейдерам; к каткам ДУ-47, ДУ-48, ДУ-50, ДУ-54, ДУ-85, КВД-1-1,5-01, ДУ-95, ДУ-100, ДУ-101.ко всем каткам пр-во ОАО «РАСКАТ»; до экскаваторы ЭТР-224, ЭТР-254, ЭО-3322, ЭО-3323, ЭК-12, ЭК-14, ЭО-5122, ЭО-5124, ЭО-5225, ЭО-4121, ЭО-4124, МТП-71, К-612, К-712, К-606, К-604, Бумар-Варынски , АТЕК, ДРАГЛАЙН ; к погрузчикам ТО-18, ТО-25, ТО-28, ТО-30, ПК-22, ПК-27, ПК-33, К-702 ПК6, В-138, В-140, В-160, В-125, ЧДСМ, Амкодор, УН-053, УН-060, УНЦ, Л-34, Л-35, Л-534, Л-200, Л-201, ЛК-1; к МТЗ-80, МТЗ-82, МТЗ-1221, Т-40, Т-16, Т-25, ЮМЗ, Т-150, К-700, К-701, ДТ-75, ДТ-74, Тракторы Т-130, Т-170; к коммунальной технике КДМ, КО, МДК; к автомобилям: КРАЗ-255, КРАЗ-256, КРАЗ-6510, КРАЗ-65055, КРАЗ-6443, КРАЗ-7133 С1, С2, С3 и др. Гидравлика к спецтехнике в наличии и под заказ: Предприятие производит ремонта: узлов и агрегаты, гидромоторы, гидронасосы, гидрорули, распределители , гидрораспределители гидроцилиндры, клапаны, насосы, КПП, ГТР, ПЗУ, мосты, коробки смены передач, а также поставляем запчасти к импортной строительной и дорожной технике: Caterpillar, JCB, John Deere, Hitachi, Komatsu, Hyundai, Volvo, Bobcat, Atlas, Liebherr, Terex, Kato, Doosan, Kubota, Kobelko, Case, New Holland, Claas, Massey Ferguson, Cummins, Isuzu, Detroit Diesel, Дойц, Перкинс;Кольца поршневые (Кострома)
СТ 240-1004060А
Гильзо-комплект
260-1000104
Клапан впускной
260-1007014-F1
Клапан выпускной
240-1007015
Поршень
260-1004021 Б
Прокладка ГБЦ
260-1003025
Сопло в сборе
455.111.201050 (273М)
Стержень
260-1004100
Комплект вставок коренной
Комплект вставок коренной
Комплект вставок шатунных П2
Головка в сборе
461-06с1
Насос водяной
442-56-13с6-01
Турбокомпрессор
ТПК-9.02
Блок футляр
01-01с2-1
Вал коленчатый
01-04с5-20
Вал карданный НШ-10
01М-2626
Вал карданный НШ-32
СМД 7-2602-1
Распредвал
01М-0501-3 (01-05с4)
Вал сцепной
01М-21с16 (01М-2103)
Венок маховика под блокировку двигателя
02-0403
Венок маховика под стартер
02-0403
Генератор
G461.3701
Генератор
Г-1000.01.01
Втулка А-01
01M-0102
Гильза ПД-10
10-13-5-890
Глушительпд-10
41-19с15б
Головка блока
01МТГ-06с9
Двигатель А-01
17-1-1-708
Диск ведомый с накладками
01М-21с6
Диск ведомый с пружинами
01М-21с20
Диск лидер в среднем
01М-2105-01
Диск пресса
6Т2-1906
Диск сцепления А-01 (фередо)
1-2-7-405
Карбюратор на ПД-10
Картер маховика
03-01с3-1А (03-0103-2А)
Картер маховика
01MC-01s3
Корпус шестерен
41-02с2-3 (41-0201-01)
Коленчатый вал А-01 У2
01–0401
Вход коллектора
01-0660A-1
Коллектор выпускной назад
01-07с2
Коллектор выпускной передний
01-07с3
Колпачок головки цилиндров
04-06с6-1
Корзина сцепления голая
01M-21C2
Хомут
01-06с4
Крышка картера шестерен
41-02с3 (4405-02с3)
Крышка муфты
А01 01М-21с12
Маховик
01MC-04s6
Маховик
4104F6
Выключающая муфта
01М-21с9
Направляющие клапанов А-01
6T2-0603A
Насос
НШ-50В-3Л
Насос водяной
01-13с 32G
Насос водяной
HB 468-13.00-01
Насос масляный
МН-09с2
Насос топливный
03-16C1 (6Th20x10)
Патрубок
01M-1942-A1
ТНВД А-01 привод
03A-02s10
Пусковой двигатель на А-01 со стартером и магазином
ПД_10
Радиатор водяной
МО4У.13.003-1
Масляный обогреватель
11322.044.08.003
Редуктор пуск.двигателя 2-х ск
03А-19с2
Муфта
А-01 * 01М-21С1
ТНВД
01М-15с1
Шестерня привода масляного насоса
MN-0904
Шкив водяного насоса
03A-1311A
Шкив коленчатого вала
41-0406-11
Корзина сцепления А-01М (корпус сцепления с диском)
Диск ведомый с накладками А-01М (ferado)
Диск ведомый демпфирующий А-01М
Диск ведущий крайний А-01М
Диск токопроводящий средний А-01М
Вал А-01М сцепления
Корпус внешнего подшипника А-01М
Подшипник выжимного А-01М
Муфта А-41
Корзина сцепления А-41
Диск сцепления ведомый
Диск сцепления ведомый с пружинами
Вал А-41 сцепления
Подшипник выжимный А-41
Вал коленчатый А-01, Д-260, Д-440, ЯМЗ, СМД, Д-65, Д-240, Д-21, Д-37, А-41, Д-260, Д-160, Д-180 , Д-440, ТМЗ-8424
Изготавливаем и доставляем комплекты прокладок двигателя Производим и доставляем комплекты Д-240, Д-245, Д-260, Д-65, Д-144, Д-21, А-01, А-41, ЯМЗ. -236, ЯМЗ-238, ЯМЗ-240 двигатели прокладки раздельные, Д-160.Прокладка двигателя, КПП, мостов МТЗ, ЮМЗ, Т-40, Т-16, Т-25, К-701, ДТ-75, грейдер, КамАЗ, Газ-53, Газ-24, Газель, УАЗ.
Предлагаю поставки под заказ и со складов в Минске и Смоленске запчасти на двигатель Д-260:
— вал коленчатый 260-1002020
— теплообменник 260-1013010
— теплообменник 260-1013020 сердечник
— насос масляный 260-1011020
— насос водяной 260-1307116
— Турбокомпрессор ТКР-700
— КТ-142Н.3708 стартер
— Генератор G994.3701
— Пневмокомпрессор А29.05.000
— хомут 50-1007212-А3
— ось коромысел 260-1007102
— стержни 260-1004100
— штанга толкателя 260-1007310
— комплект прокладок (и отдельно) Д-243/245, Д-260
— комплект РТИ (более 100 позиций) Д-243/245, Д-260
— ремонт водяного насоса Д-243, Д-260 (10 наименований)
— ремкомплект масляных и топливных фильтров
— фильтрующие элементы (топливо, масла, воздух)
— топливная аппаратура (ТНВД, форсунки, форсунки)
— каталог деталей и сборочных единиц дизеля Д-243/245/260/265 и их модификаций (всего 9 двигателей)
— руководство по эксплуатации двигателя Д-260
— руководство по ремонту дизеля Д-260
— и многое другое по вашему запросу…
Поставка со склада и под заказ запчастей к погрузчикам ТО-18/28, рабочий орган снегоочистителя двигателей ДЕ-226, Д-260 (Минский моторный завод), ГМП У35.605 / У35.615, КПП У35.606, техпластины ТМКЩ (армированные)
Моторные технологии
Капитальный ремонт дизельных двигателей — основное направление деятельности нашей компании.
Сегодня обслуживаем двигатели : ЯМЗ-236, ЯМЗ-238, ЯМЗ-240, КАМАЗ, А-01, А-41, Д-160, Д-180, Д-240, Д-260, СМД-62, СМД-14, СМД-16, СМД-18, ИФА, ПЕРКИНС, ЗЕТОР.
Применяем фиксированную базовую ставку стоимость капитального ремонта двигателя
В него входит:
-
- замена цилиндропоршневой группы,
-
- замена втулок шатуна,
-
- ремонт шатуна,
-
- замена поршневых пальцев,
-
- ремонт коленвала,
-
- замена вставок,
-
- ремонт масляного насоса,
-
- ремонт привода вентилятора и гидромуфты,
-
- замена РТИ и паронитовых прокладок,
-
- ремонт ГБЦ,
-
- ремонт и обкатка ТНВД, с заменой плунжерных пар и распылителей.
-
ЯМЗ 236 Технические характеристики Объем масла. Дизельные двигатели грузовых автомобилей и тракторов. Запчасти, регулировка и ремонт. Воздушно-газовая флисовая система
Изделие, прославившее предприятие и выведшее в лидеры дизельной отрасли России, двигатель ЯМЗ 236. Этому агрегату с конвейера завода уже пятьдесят лет, и, несмотря на это, он до сих пор пользуется спросом и популярностью. Мотор ЯМЗ 236, распространенная силовая установка в нашей стране и в странах СНГ.Мотор применяется для установки на грузовые автомобили, тракторы, комбайны, разработано более десяти модификаций агрегата. Такая потребность в агрегате объясняется просто: универсальность, надежность, простота и живучесть, вот рецепт долголетия ЯМЗ 236.
Урал 4320 с установленным Агрегатом ЯМЗ 236:
Старт
Рождение электростанции началось в пятидесятых годах прошлого века. Завод в Ярославле получил заказ на создание мощных дизельных агрегатов. Перед конструкторами стоит задача разработать универсальный двигатель с возможностью использования на автомобилях, тракторах и для других нужд.
За разработку установки взялись талантливый конструктор и ученый Чернышев Г.Д. Под его руководством началась история знаменитого двигателя ЭМЗ 236 и других серий дизельных агрегатов. Благодаря курсу на массовый переход с бензина на дизель, силовой агрегат быстро распространился по территории Советского Союза. Новый агрегат оказался экономичным, надежным, простым в обслуживании. Установку оценили за доступность по ценам на запчасти и увеличенный ресурс, позволивший преодолеть 500000 км пробега.
Чернышев Георгий Дмитриевич (1923-1999 гг.) Разработчик Ямз 236:
Описание
Блок питания получил высокую оценку и доверие со стороны пользователей. Во многом это связано с тем, что двигатель ЯМЗ 236 имеет такие характеристики, которые подтверждают заявления о его универсальности. Мотор шестицилиндровый, угол наклона цилиндров 90 °, расположение камер параллельно, в два ряда. Во время работы создается внутреннее давление равное 16.5 атмосфер. Подача топливной смеси осуществляется впрыском в камеру сгорания. Сечение поршня по диаметру 130мм, ход изделия 140мм. Давление топлива создается топливным насосом высокого давления, работа насоса осуществляется за счет механики, впрыск рабочей смеси в каждый цилиндр происходит с помощью форсунок. На одну головку блока приходится три впускных и три выпускных клапана. Охлаждение жидкостью, циркуляция которой в изделии осуществляется принудительно, осуществляется водяным насосом, работающим от коленчатого вала.Общий объем цилиндров агрегата — одиннадцать литров, развиваемая мощность варьируется от 150 до 420 лошадиных сил. После небольшой доработки и настройки мотора расход топлива установки составил 25 литров на сотню километров, тогда как раньше этот показатель составлял сорок литров. Узел агрегата выполнен из чугуна, хотя в последних моделях активно используется алюминий в качестве материала.
ТРАКТЕР ХТЗ Т150 с установленным Агрегатом ЯМЗ 236:
Технические характеристики ЯМЗ 236
При производстве базовая модель силового агрегата послужила основой для создания различных типов модификаций, количество которых превышает пятнадцать штук.Параметры базовой модели представлены в таблице.
Основные характеристики двигателя ЯМЗ 236:
Разъяснение | Индикатор |
Завод-изготовитель | ПАО «АВТОДИЗЕЛЬ» |
Срок выпуска | 1958 — наши дни |
Топливо | Дизель |
Пищевой агрегат | Прямой впрыск |
Сколько часов | 4 |
Блок агрегата из сплава | Чугун или алюминий |
Количество окружающих камер (шт.), Размещение | «V6» |
Клапан, всего (шт.) | 36 |
Объем двигателя НМЗ 236 | 11,15 |
Эксплуатация двигателя ЯМЗ 236 | 1,5,4,2,6,3 |
Камера объемного вытеснения, диаметр, миллиметры | 130 |
Расстояние между крайними положениями поршня, миллиметры | 140 |
Соотношение пространств над нагнетателем: верх / низ | 17,5 |
Объем масла в двигателе NMZ 236 (л) | 24 |
Мощность агрегата (л.с.) | от 150 до 420 |
Импульс вращения (нм) | с 667 на 1275 |
Соответствие показателям экологии | «Евро — 2 — 1 — 0» |
МАССА ДВИГАТЕЛЯ 236 в чистом виде, килограмм | от 820 до 1010 |
Масса агрегата с навесным комплектом, килограмм | с 880 до 1070 |
Масса двигателя 236 полная, килограмм | с 1170 по 1385 |
Глушитель ЯМЗ 236: Блок цилиндров
Разновидности и принцип действия
Количество разработанных и выпущенных электростанций с момента схода с конвейера первого блока, большое, классификация по экологическим нормам облегчает процесс.
- Агрегат ЯМЗ 236М2 (Евро 0). Установки модификации
Silest выпускаются без наддува, соответствуют нормам Euro 0. Двигатели устанавливаются на: шагающие эскалаторы, корабли, преобразователи и другие установки. Двигатель ЯМЗ 236М2 по основным характеристикам аналогичен базовой модели. Отличия в навесном оборудовании.
Силовой агрегат ЯМЗ 236М2 (Евро 0):
- Глушитель «Евро 1».
Сильные стороны стандартов Euro1 и Euro 2 связаны с продуктами, которые включают турбину, промежуточный охладитель воздуха и устройство теплообмена.Мотор ЯМЗ 236 Турбо Технические характеристики удалось улучшить, мощность в зависимости от комплектации 230-250 л. С. Усовершенствованная конструкция и турбина позволили улучшить выбросы в атмосферу, электростанции соответствуют правилу 96 по выбросам вредных веществ.
Как и атмосферные моторы, варианты с турбиной могут оснащаться коробкой вариаторов, сцеплением и различным навесным оборудованием. В зависимости от навесного оборудования вес модификаций может существенно отличаться друг от друга.Двигатели используются на транспортных средствах, платформах, кранах, компрессорах и другой технике. Агрегаты Essential Plus, снижающие расход топлива.
Евро 1:
Глушитель ЯМЗ 236 НД (Евро 1):
- Агрегат 236НЕ2 (Евро 2).
Основные характеристики силового агрегата идентичны характеристикам мотора, отвечающего требованиям «Евро 1». Отличие двигателей от 236НЕ2, это соответствие правилам №49; №24-03 Евро2.Электростанции применяются на транспорте, работа которого связана с тяжелыми условиями. К ним относятся: техника «Урал», «МАЗ», «ЗИЛ», многоцелевой воздушный транспорт для перевозки пассажиров.
Бесшумный агрегат ЯМЗ 236 Not (Euro 2):
Регулировка двигателя НМЗ 236
Настроить агрегат в полевых условиях сложно, так как спецтехника должна иметь специальное оборудование для проведения процедуры разборки и сборки. Процедура настройки включает в себя большое количество операций, к основным манипуляциям относятся:
- Регулировка клапанов агрегата.
Операция проводится с помощью специального щупа, который применяется только для силовых установок НМЗ 236. Особенность в том, что процесс протекает с крышкой клапана. - Балансировка муфты агрегата.
Регулировка осуществляется с помощью специальной подставки. - Регулировка подачи топлива с помощью ТНВД агрегата.
Работа проводится в специально отведенном для этого месте, так как механизм регулируется только с помощью специального инструмента, который сложно найти вне станции обслуживающего агрегата.
Уход
Силовой агрегат имеет простое устройство, поэтому двигатель не представляет труда. Для работы необходимо ознакомиться с инструкцией к двигателю, знать нюансы, возникающие при эксплуатации. Также желательно изучить схему механизмов и узлов, работа которых планируется. Основные виды манипуляций:
- Замена масла в агрегате. В систему смазки базового силового агрегата входит около 24 литров масла. Процедура замены проста, достаточно слить старую жидкость и залить новую смазку.Масло, рекомендованное для использования в двигателе 236, представляет собой дизельную смазку М10Г2К или аналогичные масла. Процедура замены проводится через каждые 8-10 тысяч километров пробега.
Силовой агрегат ЯМЗ 236: масло М10Г2К
- Замена фильтров блока. Силовой агрегат укомплектован фильтрующими элементами, которые нужно менять каждые 10000 км пробега. Это сделано для того, чтобы сохранить работоспособность технической установки, продлив срок ее эксплуатации.К фильтрующим элементам относятся: элементы грубой и тонкой очистки топлива, воздушные фильтры и другие фильтры в соответствии с конфигурацией двигателя.
Силовой агрегат ЯМЗ 236: Фильтрующий элемент
- Очистка, обдув форсунок, подающих топливо в камеру сгорания агрегата.
Глушитель ЯМЗ 236: Опрыскиватель
- В случае утечки жидкостей из агрегата, замена уплотнений поддонов картера и крышек ГБЦ.
- Замена, регулировка, стропы ремней агрегата.
Масла моторные к дизельным двигателям ЯМЗ
Ярославский моторный завод Среди российских производителей автотракторных дизелей более 60 лет является фаворитом в формировании необходимых требований к моторным маслам.
1940 год ознаменовался выпуском мотора ЯАЗ-204, именно в тот момент нужно было выпустить на рынок совершенно новую продукцию, ведь машина с новым двигателем ЯАЗ-204 даже на лучших маслах без добавки, не успел проработать 160 часов! Они вышли из строя после 100-150 часов работы.Взведение поршневых колец или полная потеря подвижности — вот что было остановкой мотора. Сера, содержащаяся в горючем веществе, и естественно продукты окисления не образуются в результате полимеризации масла из-за воздействия высоких температур, поршневые кольца в канавках плотно закрыты.
Стоит понимать, что то, что масла образуют прочные масляные пленки, не препятствуют закупорке поршневых колец, не образуют смолистых отложений, препятствуют образованию отложений в выхлопной системе, исключают метку в свечах в свечи, они не обладают потрясающими антикоррозийными противоизносными качествами.Сколько масла в двигателе МАЗ-504 ЯМЗ-238: 240: 29.0: масло в двигатель Допуск: лето: М-10Б2, крапива М., синтетические масла. Они отлично адаптированы к новым видам топлива, не являются экологически опасными.
К концу 50-х Ярославский моторный завод выпускает два дизельных двигателя ЯМЗ-236, а не ЯМЗ-238. Этот дизельный двигатель НМЗ 238 Турбо имеет довольно широкий учет использования недорогого моторного масла и трансмиссионного масла. Как заменить масло в двигателе Дэу в Дэу Нексия, сколько литров.Для этих двигателей пригодились масла с эффективными присадками. Тогда новый выпуск дизелей ЯМЗ вызвал необходимость повышения уровня эксплуатационных параметров моторных масел, используемых практически во всех двигателях.
В настоящее время на ЯМЗ существует стандарт РД 37.319.034-97, где прописано, что остается предъявить нашим клиентам требования к физико-химическим нерабочим свойствам моторных масел, используемых в двигателях ЯМЗ. Аналогичный стандарт устанавливает порядок допуска моторных масел к двигателю НМЗ.Сколько масла нужно залить в коробку передач Рено. Сколько литров; Объем масла (л.) 1.5: SOHC: сколько литров; Жидкость в тормозной системе Дэу. Для этого в документе также дополнительно прописаны комплексы методик испытаний моторных масел, которым подвергаются масла разных групп.
По систематизации моторных масел (API-South American Institute of Oil). Четыре группы масел НМЗ соответствуют последующим четырем классам:
Похожие новости
- Группа моторных масел ЯМЗ-1-97 Класс ГК. Для высокофункциональных двигателей, работающих в тяжелых условиях, без рад, иначе, с умеренным давлением.
Группа моторных масел ЯМЗ-2-97 Класс CD — это группа масел, созданная для быстроходных дизельных двигателей с турбонаддувом не самой высокой мощности двигателя. Двигатели такого типа работают при максимальном давлении без высокой скорости, потому что они требуют завышенных противоизносных присадок с качествами образования Нагара.
Группа моторных масел ЯМЗ-3-02 Класс CF. Согласно экологическим требованиям ЕВРО-1 применяется в внедорожной технике, двигателях двигателей, кроме двигателей, работающих на сгорании, с содержанием серы более 0,5%. Масло классное CF. Замена классных масел CD .
Уральский НПЗ Замена масла в моторном. Сколько литров масла нужно залить в двигатель. ЯМЗ-238 от первого лица
Урал Лесовоз, двигатель ЯМЗ — 238 , Сушильное масло , Промойте центрифуги, фильтруйте не так много. Термостат не автокрановый прицеп.
Как поменять масло на тракторе Т-150К с ЯМЗ-236 (238)
апрель 2014 г.Сезонная замена масла в двигатель ЯМЗ -236 на трактор Т-150К. Масло Применяется при замене.
Согласно Российской систематизации моторных масел ГОСТ 17479.1-85 (по назначению, а не по уровню эксплуатационных параметров), применяемых в транспортных средствах, тракторах, тепловозах, сельскохозяйственной, судовой, дорожной, не иной технике, три 1-й группы эквивалентны G2, d2 не E2.
Похожие новости
ГОСТ 17479.1-85 На двигателях ТОЦ используются зимние, летние не всесезонные масла, классы вязкости моторных масел 8, 10, не 5 с / 10, 5 с / 14, 6 с / 14.
Зимнее масло соответствующего класса вязкости 8 используется в диапазоне температур окружающей среды от 15 до 10 ° C.
Летнее масло 10 класса используется в диапазоне 5 … 35 ° С; Всесезонные масла в спектрах 25 … 35,25 … 40,20 … 40 ° С соответственно.
Испытания Ярославского моторного завода на соответствие группе моторных масел НМЗ-1-97 успешно проходит не российское масло М-6З / 10В. «Сколько масла нужно налить в ящик, сколько нефти нужно газа», посоветуйте.Он отличается собственной универсальностью, поскольку создан для всесезонного внедрения в дизельные, а не бензиновые двигатели. В большинстве случаев его используют владельцы смешанного автопарка, а не автошипа.
Такие масла, как М-8ДМ не М-10ДМ, прошедшие испытания по ГОСТ 8581-78, используются в двигателях с турбонаддувом, в двигателях без гравировки — с повышенной сменой. Мой мопед: альфа сколько масла нужно, чтобы залить масло в коробку мопеда для продажи. Но обычно моторные масла М-8Г2 не используют моторные масла М-10Г2 в дизельных двигателях нежити.
Ярославский моторный завод выпускает дизельный двигатель мощностью от 110 до 588 кВт. Дизельный ЯМЗ устанавливается на разные автомобили, бездорожье не строит (тракторы, самосвалы, автокраны, экскаваторы). Сколько масла в трансмиссии Volkswagen Golf II. Дизели ЯМЗ также задействованы в сельскохозяйственной непромышленной технике, а на всем дизельном двигателе ЯМЗ используется более 300 различных видов техники, произведенных у нас не из стран СНГ.
Предлагаем Вам внимательно ознакомиться с подробной таблицей рекомендуемых моторных масел к двигателям ЯМЗ, которые Вы можете купить у нас. Сколько лошадиных сил на главной странице масла в двигатель объем масла Хендай (л. В ассортиментном наборе моторных масел к двигателям ЯМЗ запчасти для грузовиков не большой выбор других различных автокомпонентов, которые понадобятся для вашего автомобиля
Похожие новости Правильно подобранное масло для машины машины позволит избежать многих проблем, связанных с работой двигателя.Жидкость обеспечивает эффективную смазку всех компонентов агрегата, способствуя его правильной работе. В автомобиле Хендай Солярис замена масла — первоочередная задача на одно время небольшого ремонта или обслуживания машины. Как неро …
Технические характеристики | |
---|---|
Базовая (номинальная) Мощность | 132 кВт |
Резервная (макс.) Мощность | 145,2 кВт |
тип двигателя | дизель, 4-х тактный |
Операционная система двигателя | 11.15 л. |
Количество цилиндров | 6, V-образный |
Порядок цилиндров | 1-4-2-5-3-6 |
Диаметр цилиндра / поршень | 130 x 140 мм |
Степень сжатия | 16,5: 1 |
Номинальная частота вращения | 2100 мин -1. |
Система управления двигателем | механический, без поддержки CAN-шины |
Система впрыска топлива | непосредственный впрыск, ТНВД с механическим регулятором |
Тип обновления воздуха | без наддува (атмосферный) |
Система охлаждения | жидкость |
Выбор мощности вентилятора | 5 кВт |
Шаг нагрузки, G2), отн.Базовая мощность | 100% |
Номинальное напряжение электросети | 24 Б. |
Удельный расход топлива: | |
при 100%. Мощность | 214 г / кВт * ч |
на 75%. Мощность | — г / кВт * ч |
на 50%. Мощность | — г / кВт * ч |
Расход масла на отходы при 100% мощности | |
— относительно расхода топлива | 0% |
— Удельный расход масла | 1.07 г / кВт * ч |
Заправочные баки: | |
— Система смазки | 19 л. |
— система охлаждения | 30 л. |
Стандартный срок замены масла | 250 Мотоками |
Размеры (Д x Ш x В) | 1020 x 1040 x 1220 мм |
Масса (без масла и окс. Жидкостей) | 895 кг |
Ресурсы на капитальный ремонт | 12000 Motocamis |
1 Power Power (Prime Power) — Номинальная мощность (при 1500 об / мин) для продолжительной работы дизельного двигателя НМЗ-236М2-48 при различных нагрузках по ГОСТ 10150-88.На 1 час допускается нагрузка до 110% от основной (номинальной) мощности. Между перегрузками должен быть перерыв, необходимый для установления нормального теплового режима. Суммарная работа в режиме 10% перегрузки не должна превышать 10% времени нахождения дизельного двигателя с начала эксплуатации или после ремонта.
2 Резервное питание (Stand-by Power) — Для работы дизельного двигателя ЯМЗ-236М2-48 при нормальном изменении нагрузки при отключении электроснабжения по ГОСТ 10150-88.Годовая работа не должна превышать 500 часов. Перегрузка не допускается.
3 Удельный расход топлива указан при плотности дизельного топлива 0,84 кг / л.
4 Жидкостная система охлаждения Двигатель ЯМЗ-236М2-48 указывается с учетом радиатора, форсунок и расширительного бачка.
5 Срок замены моторного масла В зависимости от условий эксплуатации двигателя ЯМЗ-236М2-48 (например, при повышенном загрязнении окружающего воздуха) может потребоваться отказ — обязательно ознакомьтесь с рекомендациями производителя двигателя о периодичности проведения.
6 Оборудование дизельный двигатель ЯМЗ-236М2-48 предоставляется в размере, установленном ООО «Дизель» в составе готовой дизельной электростанции. Оснащение двигателя ЯМЗ-236М2-48 от завода-изготовителя может отличаться.
Стандартное оборудование
Топливная система:
- непосредственный впрыск, топливный насос высокого давления (ТНВД) шестипостоянный, с механическим регулятором и ТНВД
- топливный фильтр грубой очистки со сменным фильтрующим элементом
- топливный фильтр тонкой очистки со сменным фильтрующим элементом
Система смазки двигателя:
- масляный насос одинарный
- Масляный фильтр Пресной ток со сменным фильтрующим элементом
- Фильтр центробежной очистки масла
Воздушно-газовая система из нетканого материала:
- без наддува (атмосферный)
- воздушный фильтр инерция-мясо
Система охлаждения:
- радиатор жидкостного охлаждения
- центробежный водяной насос с коленчатым валом, термостат
- шесть высокопроизводительных вентиляторов с шестеренчатым приводом
Электрооборудование:
- электрогенератор
- Номинальное напряжение 28В, 28А
- электростартер 24В мощностью 8.2 кВт
- датчик давления масла
- датчики температуры охлаждающей жидкости
В разделе на вопрос сколько масла нужно заливать в двигатель ЯМЗ-236 указано автором Agerp (m) Ashka Лучший ответ — Pinto !!!
Спектр применения двигателей ЯМЗ 236 очень широк. Применяется для установки на шасси автомобилей ЗИЛ различных модификаций, для комплектации городских и пригородных автобусов ЛАЗ. Но чаще всего двигатель ЯМЗ 236 устанавливают на бортовые автомобили и седальные тягачи Урала, КАМАЗ.Также двигатель ЯМЗ 236 может устанавливаться на малотоннажные грузовики и автопоезда.
Двигатель ЯМЗ 236 имеет V-образное расположение цилиндров с воспламенением от сжатия и с непосредственным впрыском топлива в камеру сгорания. Четырехтактный двигатель ЯМЗ 236 с жидкостным охлаждением.
Двигатель НМЗ 236 шестицилиндровый, с рабочим объемом камеры сгорания 11,15 л. Диаметр цилиндра ЯМЗ 236 — 130 мм. Мотор Поршень Поршень 236 — 140 мм.
Минимальный расход топлива двигателя ЭМЗ 236 от 157 до 214 г / кВт.Масса двигателя ЯМЗ 236 со сцеплением — 131 кг. В качестве топлива для двигателя ЯМЗ 236 используется дизельное топливо.
В двигатель залили 28 литров масла (все зависит от турбины или нет, а это разница примерно в 3 литра).
К преимуществам двигателя ЯМЗ 236 можно отнести малый расход топлива при высоком крутящем моменте в рабочей частоте вращения коленчатого вала.
Удачи !! !
Ямз-236 — легендарный дизельный двигатель, выпускаемый ОАО «Автодизель», бывшая V-образная «шестерка» стала популярной в Советском Союзе, а после его распада — и на территории всего СНГ.Двигатель используется на грузовиках, тракторах и комбайнах. Его можно встретить на таких известных автомобилях, как МАЗ, КРАЗ, Урал, Зил, а также на тракторах К-700.
Ближайшими соратниками этой модели являются 8-цилиндровый ЯМЗ-238 и 12-цилиндровый ЯМЗ-240. ЯМЗ-236 имеет множество модификаций с разной мощностью.
История создания
В 1950-х годах Ярославский завод получил государственный специальный заказ на создание более мощных дизельных двигателей, которые должны были заменить устаревшие ЯАА.Эти моторы должны были стать мощнее и экономичнее своих предшественников. С другой стороны, государство хотело получить универсальный ДВС, который можно было бы использовать на разных марках автомобилей.
Под руководством выдающегося конструктора СССР, заслуженного деятеля науки Чернышева Г.Д. был создан двигатель ЯМЗ-236, как и остальные дизельные двигатели того времени. Он также разработал не менее легендарную серию агрегатов для КАМАЗа.
Так на свет появилась ДВС, которая и по сей день известна многим.Он отличается высокой мощностью, надежностью, простотой ремонта, несложным обслуживанием, а также дешевыми запчастями. Большой ресурс и ремонтопригодность позволяют ему служить верой и правдой долгие годы.
Производство в настоящее время
На сегодняшний день производство ЯМЗ-236 продолжается, хотя его преемник ЯМЗ-530 уже производится. Объемы проданных моторов не падают, но из-за боевых действий в Украину прекратились поставки Кременчугского автосборочного завода, выпускавшего знаменитые шальные грузовики.Конечно, Ярославский завод потерял сегмент рынка моторов, но это производство не уменьшилось.
Технические характеристики и устройство
Двигатель ЯМЗ-236 имеет достаточно высокие технические характеристики. Он оснащен 6 цилиндрами, которые расположены параллельно и имеют угол наклона 90 градусов. Топливо поступает непосредственно в цилиндры, то есть впрыск прямого типа. Давление в двигателе 16,5 атмосферы. Поршень имеет диаметр 130 мм в базе и 140 мм в ремонтном варианте, при его ходу 140 мм.
Двигатель имеет насос высокого давления высокого давления механического типа и форсунки, которые непосредственно и производят впрыск в каждый цилиндр. Каждый блок блока имеет 6 клапанов — 3 впускных и 3 градуированных.
Система охлаждения — жидкостная с принудительной циркуляцией, которая осуществляется с помощью водяного насоса. Привод обслуживает ремень, который вращает шкив помпы от шкива коленчатого вала.
Двигатель ЯМЗ-236 имеет объем 11 л, мощность от 150 до 420 лошадиных сил.На последних моделях она была увеличена до 500 л.с. В связи с повышением тарифов на топливо производители ЯМЗ-236, расход которого составлял 40 литров на 100 км, снизили этот показатель до 25 литров.
Главный силовой агрегат выполнялся из чугуна до 2010 года, пока не было принято решение перевести его на алюминиевый, как у GBC. Это позволило упростить процедуру ремонта и расточки шейки цилиндров, а хониновка стала точнее. При этом часть отряда не утратила былой мощи.
Основные характеристики ЯМЗ-236 показывают, что двигатель имеет достаточно простую конструкцию, что обеспечивает удобство ремонта и обслуживания.
Регулировка
ЯМЗ-236, регулировка которого производится вручную, требует использования специального инструмента. Он включает в себя довольно много операций. Рассмотрим основные манипуляции, которые необходимо провести:
- Регулировка клапанов, которая производится с помощью специального щупа, предназначенного для двигателя ЯМЗ-236. Моторное устройство позволяет производить эту операцию при снятой крышке клапана.
- Точнее, этот процесс называется балансировкой. Он проходит на специальном стенде.
- Регулировка подачи топлива через насос.
Все операции по регулировке производятся только в автосервисе, так как для них требуется специальный инструмент, который сложно найти в гараже.
Сервис
Обслуживать дизель ЯМЗ-236 довольно просто, если знать, как и что делать. Рассмотрим основные операции, которые входят в услугу:
- Замена масла.Обычно для этого двигателя рекомендуется использовать смазочную жидкость для дизельных двигателей типа М10Г2К.
- Замена фильтрующих элементов. В моторе есть несколько фильтров, которые нужно менять каждые 15000 км пробега. Это фильтрующий элемент грубой и тонкой очистки топлива, примечания ко всем фильтрам.
- Регулировка впрыска, Проще говоря — дутьевые форсунки.
- Замена прокладок и CFC. В некоторых случаях меняется материал укладки поддона.
- Затяжка или замена приводных ремней.
Вот в принципе все сервисные операции, которые проводятся на ЯМЗ-236. Все остальное меняется в текущем и плановом ремонте.
Ремонт
Ремонт двигателя ЯМЗ-236 проводится только в автосервисе, так как требует специального оборудования и инструмента. К ним относятся такие стенды: для разборки и сборки силового агрегата и его элементов, балансировки, регулировки и тестирования.
В специальном оборудовании также понадобятся:
- Хонинговально-отбойный станок.
- Оборудование для шлифовки и полировки коленвала.
- Подставка с ванной для опрессовки.
- Сканирование шлифовки седел клапанов Sadls.
- Оборудование для установки направляющих клапанов.
- Станок токарно-фрезерный.
- Стенд для
- Пресс для опрессовки подшипников и уплотнений.
- Сварка аргоном, в некоторых случаях.
- Инструмент и спецтехника прочие для ремонта дизельных двигателей.
Как видно из списка, стендов и оборудования по карману далеко не каждому автосервису.
Ремонт двигателя ЯМЗ-236 проводится в несколько этапов. Все они достаточно сложные, и за каждого отвечает узкопрофильный профессионал. Считаем все этапы поочередно:
- Разборка. Наверное, понятно, что ДВС разбирается с помощью обычного расширенного набора инструментов и пневматического пистолета.
- Диагностика неисправностей и определение списка запчастей, которые необходимо заменить.
- Шлифовка коленвала и подготовка блока цилиндров.
- Сделайте все запчасти и узлы. Обычно его держат горячим керосином.
- Когда все готово, происходит сборка.
Процесс разборки ЯМЗ-236 занимает около 6-8 часов. На подготовку деталей к сборке уходит примерно 16-20 часов в зависимости от сложности поломки. Процесс сборки занимает до 36 часов. Все зависит от того, насколько изношены основные узлы и узлы и насколько хорошо их подготовили к завершающему этапу работ.
Планы на будущее
В 2020 году планируется прекратить выпуск двигателей ЯМЗ-236, так как к смене готовится новый ЯМЗ-660, который будет мощнее на 100 лошадиных сил, а объем увеличится до 12,5 л. При этом останется классическая компоновка цилиндров и клапанов. Из нововведения планируется сделать электронный ТНВД, который будет иметь стандарт Евро-5, что позволит двигателям выйти на мировой рынок. Также планируется продолжить выпуск дизельных электростанций на базе Ямз-236.
% PDF-1.7 % 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> эндобдж 4 0 obj> / Metadata 581 0 R / Outlines 930 0 R / Pages 8 0 R / StructTreeRoot 237 0 R / Viewer Настройки 458 0 R >> эндобдж 5 0 obj> эндобдж 6 0 obj> эндобдж 7 0 obj> эндобдж 8 0 obj> эндобдж 9 0 obj> эндобдж 10 0 obj> эндобдж 11 0 obj> эндобдж 12 0 obj> / MediaBox [0 0 595.2 841.8] / Parent 8 0 R / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / StructParents 0 / Tabs / S >> эндобдж 13 0 obj> эндобдж 14 0 obj> эндобдж 15 0 obj> эндобдж 16 0 obj> эндобдж 17 0 obj> эндобдж 18 0 obj> эндобдж 19 0 obj> эндобдж 20 0 obj> эндобдж 21 0 obj> эндобдж 22 0 obj> эндобдж 23 0 obj> эндобдж 24 0 obj> эндобдж 25 0 obj> эндобдж 26 0 obj> эндобдж 27 0 obj> эндобдж 28 0 obj> эндобдж 29 0 obj> эндобдж 30 0 obj> эндобдж 31 0 объект> эндобдж 32 0 obj> эндобдж 33 0 obj> эндобдж 34 0 obj> эндобдж 35 0 obj> эндобдж 36 0 obj> эндобдж 37 0 obj> эндобдж 38 0 obj> эндобдж 39 0 obj> эндобдж 40 0 obj> эндобдж 41 0 объект> эндобдж 42 0 obj> эндобдж 43 0 obj> эндобдж 44 0 obj> эндобдж 45 0 obj> эндобдж 46 0 obj> эндобдж 47 0 obj> эндобдж 48 0 obj> эндобдж 49 0 obj> эндобдж 50 0 obj> эндобдж 51 0 obj> эндобдж 52 0 obj> эндобдж 53 0 obj> эндобдж 54 0 obj> эндобдж 55 0 obj> эндобдж 56 0 obj> эндобдж 57 0 obj> эндобдж 58 0 obj> эндобдж 59 0 obj> эндобдж 60 0 obj> эндобдж 61 0 obj [65 0 R] эндобдж 62 0 obj> эндобдж 63 0 obj> эндобдж 64 0 obj> эндобдж 65 0 obj> эндобдж 66 0 obj> эндобдж 67 0 obj> эндобдж 68 0 obj> эндобдж 69 0 obj> эндобдж 70 0 obj> эндобдж 71 0 объект> эндобдж 72 0 obj> эндобдж 73 0 obj> эндобдж 74 0 obj> эндобдж 75 0 obj> эндобдж 76 0 obj> эндобдж 77 0 obj> эндобдж 78 0 obj> эндобдж 79 0 obj> эндобдж 80 0 объект> / MediaBox [0 0 595.2 841.8] / Parent 8 0 R / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / StructParents 1 / Tabs / S >> эндобдж 81 0 объект> эндобдж 82 0 объект> эндобдж 83 0 obj> эндобдж 84 0 obj> эндобдж 85 0 obj> эндобдж 86 0 obj> эндобдж 87 0 obj> эндобдж 88 0 obj> эндобдж 89 0 obj> эндобдж 90 0 obj> эндобдж 91 0 объект> эндобдж 92 0 obj> эндобдж 93 0 obj> эндобдж 94 0 obj> эндобдж 95 0 obj> эндобдж 96 0 obj> эндобдж 97 0 obj> эндобдж 98 0 obj> эндобдж 99 0 obj> эндобдж 100 0 obj> эндобдж 101 0 obj> эндобдж 102 0 obj [106 0 R] эндобдж 103 0 obj> эндобдж 104 0 объект> эндобдж 105 0 obj> эндобдж 106 0 obj> эндобдж 107 0 obj> эндобдж 108 0 obj> эндобдж 109 0 obj> эндобдж 110 0 obj> эндобдж 111 0 obj> эндобдж 112 0 obj> эндобдж 113 0 объект> эндобдж 114 0 obj> эндобдж 115 0 obj> эндобдж 116 0 obj> эндобдж 117 0 obj> эндобдж 118 0 объект> эндобдж 119 0 объект> эндобдж 120 0 obj> эндобдж 121 0 объект> эндобдж 122 0 obj> эндобдж 123 0 obj> эндобдж 124 0 obj> эндобдж 125 0 obj> поток
Регулировка клапанов ЯМЗ-236.Дизельный двигатель для большегрузных автомобилей
В продуктовой линейке ЯМЗ много силовых агрегатов. Один из них — ЯМЗ-236. Они оснащены огромным количеством самой разной строительной и дорожной техники. Этот двигатель устанавливается на МАЗы, «Урал», дизель-генераторы, а также на некоторые модели автобусов. ЯМЗ-236 — разработка 55-летней давности, но сегодня альтернативы, равно как и его аналогам по характеристикам, практически нет. Естественно, для надежной работы двигателя требуется регулярное обслуживание.Рассмотрим особенности этого мотора и узнаем, как производится регулировка клапанов ЯМЗ-236.
Универсальность и конкурентоспособность
Пожалуй, единственное предприятие в России, которое сегодня может производить конкурентоспособные дизельные силовые агрегаты как для грузовых автомобилей, так и для строительной техники — это Ярославский моторный завод.
Любой двигатель из линейки олицетворяет брутальность, надежность, неприхотливость в обслуживании и простоту. И чаще всего эти моторы демонстрируют отличные возможности для интеграции в технику нового века.
Как создают мотор
В 50-е годы Ярославский завод получил специальный заказ от государства на разработку и дальнейший запуск в производство мощных дизельных силовых агрегатов, которые должны были заменить устаревшие на тот момент ЯАЗ. Эти двигатели должны были быть не просто мощнее, но и экономичнее ЯАЗа. В СССР хотели получить универсальный дизельный двигатель внутреннего сгорания, который можно было бы устанавливать на самые разные автомобили.
Инженеры работали под руководством известного талантливого конструктора Г.Д. Чернышева. Под его чутким руководством создан не только 236-й мотор, но и другие механизмы из этого семейства. Так родился двигатель, которому по сей день нет равных. Установлен на «Урале». Автомобиль из него очень выигрывал по техническим характеристикам. Также это лучший мотор для тракторов и строительной техники.
ЯМЗ-236: производство
Сейчас ОАО «Автодизель» по-прежнему производит этот агрегат, но собирается его преемник — это ЯМЗ-530.
Продажи двигателей не падают, хотя сейчас они не поставляются в Украину.Но производство неуклонно растет.
Устройство и технические характеристики
Двигатель имеет шесть цилиндров, расположенных в два ряда под прямым углом. Эта V-образная компоновка используется для уменьшения габаритов устройства и его веса. Это также сделано для снижения веса автомобиля в целом. Одним из главных отличий этих двигателей от всех остальных является рациональное размещение каждого агрегата. Все это хорошо сочетается с высокой простотой конструкции. К каждому участку имеется хороший доступ для обслуживания или ремонта.Моторные агрегаты требуют регулярного обслуживания. В частности, регулировку клапанов ЯМЗ-236 следует проводить каждые 40 тысяч километров. Все те элементы, которые требуют регулярного обслуживания, расположены перед двигателем, а также между цилиндрами.
В верхней части передней части находится топливный фильтр, тормозной компрессор и электрогенератор. Эти элементы устанавливаются на верхней крышке агрегата. И компрессор, и генератор используют ремень в качестве привода. Слева на переднем торце агрегата расположены масляные фильтры — грубой и тонкой очистки.С правой стороны расположен стартер. Картер надежно защищен поддоном. Кстати, поддон одновременно играет роль емкости для масла. На стыковочных плоскостях каждого ряда цилиндров расположены головки цилиндров. Там же можно найти систему фаз газораспределения и дизельные форсунки. Клапанный механизм скрыт под стальными крышками. В одном из них есть труба — по ней льется масло.
Блок двигателя
Блок ЯМЗ-236 изготовлен методом литья из мелкозернистого серого чугуна.Затем отливка обрабатывается по технологии искусственного старения. Это сделано для снятия термических напряжений и сохранения точной геометрии во время работы. Гильза цилиндра имеет толстые стенки. Они центрируются в двух отверстиях в нижней и верхней части блока. Правый ряд камер сгорания немного смещен от левого на 35 см. Это необходимо для размещения шатунов.
Головка блока цилиндров
Головка базового двигателя ОАО «Автодизель» Отливка из цельного чугуна.Он фиксируется на блоке с помощью специальных шпилек. Последние изготовлены из хромоникелевой стали и прошли термообработку.
Для отвода тепла при работе двигателя, оборудованного рубашкой для охлаждающей жидкости и остальной части агрегата. Внутри ГБЦ запрессованы клапаны. Они оснащены пружиной и застежками. Там же расположены насадки и коромысла. Клапан седловой вставной, изготовлен из специальных жаропрочных чугунных сплавов. Он вдавливается в розетку.Между головкой и блоком на каждые три цилиндра установлена одинарная многослойная прокладка.Привод ГРМ
Механизм газораспределения для верхнего клапана ЯМЗ-236. Распределительный вал расположен внизу. Клапан приводится в действие с помощью системы толкателей, коромысел и штоков. Распредвал изготовлен методом ковки из углеродистой стали 45. Толкатели также стальные, изготовленные по технологии штамповки. Клапаны впускные и выпускные из жаропрочных сталей. Периодически дизельный двигатель требует обслуживания.Требуется регулировка клапанов ЯМЗ-236 и некоторые другие стандартные операции.
Как отрегулировать клапаны?
Этот механизм ГРМ должен иметь тепловой зазор.
Это сделано для герметизации посадки клапана в седле, а также для компенсации теплового расширения. Размер зазора в выпускном и впускном клапане должен быть равен друг другу. Этот параметр колеблется от 0,25 до 0,3 миллиметра. Если двигатель эксплуатируется достаточно долго, то допускается увеличение зазора до 0,4 миллиметра.Регулировка клапанов ЯМЗ-236 проводится только на холодном двигателе. Процесс осуществляется следующим образом. Сначала отключите подачу топлива. Затем откручиваем гайки, удерживающие крышку ГБЦ. Крышка снимается, динамометрическим ключом проверяется сила затяжки болтов на осях коромысел. Далее коленчатый вал вращаем по часовой стрелке. Затем понаблюдайте за движением впускного клапана на первом цилиндре и дождитесь его закрытия.После этого коленчатый вал проверяется на четыре оборота.Затем с помощью щупа проверьте зазор. При необходимости параметр регулируется поворотом стопорной гайки на регулировочном винте коромысла. В этом случае болт фиксируется отверткой. Порядок регулировки клапанов ЯМЗ-236 ничем не отличается от аналогичной процедуры на других моделях двигателей. После завершения процесса необходимо проверить состояние прокладок и при необходимости заменить их.
Современный ЯМЗ-236
Чугун в качестве основного материала на заводе использовался до 2010 года.Но позже инженеры и конструкторы решили, что пора использовать алюминий. Теперь из этого металла изготавливают блок и головку блока, что значительно упростило ремонт ЯМЗ-236, расточку горловин камер сгорания. Также процедура хонингования стала намного точнее. В этом случае агрегат не утратил прочности. На ЯМЗ-236 цена в таком виде 460 тысяч рублей. На вторичном рынке можно купить экземпляры за 50-200 тысяч рублей. Все зависит от государства.
Технические характеристики
Мотор имеет внушительный рабочий объем — 11 литров. Мощность может варьироваться от 150 до 420 лошадиных сил в зависимости от типа и наличия турбонаддува. В последних версиях и версиях параметр можно увеличивать до 500 сил. Поскольку стоимость топлива постоянно растет, производителю удалось снизить расход топлива. Итак, если раньше «Урал» (легковой автомобиль) потреблял 40 литров на 100 км пути, то теперь двигатель потребляет всего 25 литров. При этом тягач не потерял тяговых характеристик.
Итак, мы выяснили особенности силового агрегата от Ярославского моторного завода.
Двигатель ЯМЗ-236: характеристики, устройство центровки
ЯМЗ-236 — легендарный дизельный двигатель, который производит ОАО «Автодизель» бывшего Ярославского моторного завода. Эта V-образная «шестерка» стала популярной в Советском Союзе. после его развала — и по всему СНГ.Двигатель сегодня используется на грузовиках, тракторах и комбайнах.Его можно встретить на таких автомобилях, как МАЗ, КРАЗ, УРАЛ, ЗИЛ, а также на тракторах К-700.
Ближайшие союзники этой модели — ЯМЗ-238 для 8-цилиндрового двигателя ЯМЗ-240-12-Калиграфия. ЯМЗ-236 имеет множество модификаций с разной мощностью.
История
В 1950-х годах Ярославский завод получил госзаказ на создание более мощных дизелей, которые должны были заменить устаревшие ЯЗ. Эти двигатели стали мощнее и экономичнее своих предшественников. С другой стороны, правительство хотело получить универсальный двигатель, который можно было бы использовать на разных марках автомобилей.
Под руководством выдающегося конструктора СССР и заслуженного деятеля науки Чернышова Г.Д. был создан двигатель ЯМЗ-236, а также остальные дизельные двигатели семейства того времени. Он также разработал не менее легендарную серию агрегатов для КАМАЗа.
Так родился двигатель внутреннего сгорания, который до сих пор многим известен. Он отличается высокой производительностью, надежностью, простым ремонтом, простым обслуживанием и дешевыми запасными частями. Большой ресурс и ремонтопригодность позволяют ему служить верой и правдой долгие годы.
Рекомендуем
Как работает сайлентблок задний переднего рычага и сколько он служит?
Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с данным товаром их много …
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …
Как работает выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …
Производство в настоящее время
На сегодняшний день производство ЯМЗ-236 продолжается, хотя уже есть его преемник ЯМЗ-530.Объемы продаж двигателей не падают, но в связи с боевыми действиями в Украине прекращены поставки на Кременчугский автосборочный завод, выпускающий всем известные грузовики КрАЗ. Конечно, Ярославский завод потерял рыночные продажи моторов, но это производство не уменьшилось.
Технические характеристики
Двигатель ЯМЗ-236 имеет довольно высокие технические характеристики. Он оснащен 6 цилиндрами, которые расположены параллельно и имеют угол наклона 90 градусов.Топливо подается прямо в цилиндры, то есть типа непосредственного впрыска. Давление топлива 16,5 атмосфер. Поршень имеет диаметр 130 мм и 140 мм в ремонтном варианте в течение 140 мм.
Установленный на двигателе топливный насос высокого давления с механической форсункой, которая осуществляет впрыск непосредственно в каждый цилиндр. Каждый головной блок имеет 6 клапанов — 3 впускных и 3 выпускных.
Система охлаждения — жидкостная с принудительной циркуляцией, которая осуществляется с помощью водяного насоса.Привод — это ремень, который вращает шкив помпы от шкива коленчатого вала.
Двигатель ЯМЗ-236 имеет объем 11 литров, мощность от 150 до 420 лошадиных сил. На последних моделях он был увеличен до 500 л.с. В связи с повышением тарифов для производителей топлива ЯМЗ-236, расход которого составлял 40 литров на 100 км, уменьшил этот показатель до 25 ч.
Главный силовой агрегат выполнен из чугуна до 2010 год, пока не было решено перевести ее на алюминиевую, и ГБЦ.Это дало возможность упростить процедуру ремонта и расточки шейки цилиндров, и хонигова стала точнее. Сборочная единица не утратила былой силы.
Основные характеристики ЯМЗ-236 показывают, что двигатель имеет достаточно простую конструкцию, что обеспечивает удобство ремонта и обслуживания.
Центровка
ЯМЗ-236, регулировка которого производится вручную, требует использования специального инструмента. Он включает в себя множество операций. Рассмотрим основные манипуляции, которые необходимо провести:
- Регулировка клапанов, которая производится с помощью специального щупа, предназначенного для двигателя ЯМЗ-236.Электродвигатель устройства позволяет проделать эту операцию при снятии клапанной крышки.
- Регулировка сцепления, а точнее этот процесс называется балансировкой. Он проходит на специальном стенде.
- Регулировка подачи топлива через ТНВД.
Все регулировки производятся только в гаражах, так как для этого требуются специальные инструменты, которые сложно найти в гараже.
Сервис
Обслуживать дизель ЯМЗ-236 довольно просто, если знать как и что делать.Рассмотрим основные операции, которые входят в услугу:
- Замена масла. Обычно для этого двигателя рекомендуется использовать смазочную жидкость для дизельных двигателей типа М10Г2К.
- Запасные фильтрующие элементы. В двигателе есть несколько фильтров, которые следует менять каждые 15 000 миль пробега. Это масляный фильтр, фильтрующий элемент грубой и тонкой очистки топлива, ремкомплекты всех фильтров.
- Регулировка впрыска, проще говоря — дутьевые форсунки.
- Замена прокладок, клапанных крышек и ГБЦ.В некоторых случаях меняют прокладочный материал сковороды.
- Затяжка или замена приводных ремней.
Здесь в принципе все операции проводились на ЯМЗ-236. Все остальное меняется в текущем и плановом ремонте.
Ремонт
Ремонт двигателя ЯМЗ-236 производится только в ремонтных мастерских, т.к. требует специального оборудования и инструмента. К ним относятся такие стенды: для разборки и сборки силового агрегата и его элементов, балансировки, регулировки и испытаний.
Также понадобится спецтехника:
- Расточно-хонинговальный станок.
- Станки для шлифовки и полировки коленчатого вала.
- Подставка с клещами для опрессовки.
- Скан для шлифования седел седел клапанов.
- Комплектующие для установки направляющих клапана.
- Станки токарно-фрезерные.
- Стенд для чистки форсунок.
- A Пресс для запрессовки подшипников и уплотнений.
- Сварка аргоном, в некоторых случаях.
- Инструмент и оборудование прочие специального назначения для ремонта дизельных двигателей.
Как видно из списка, вам понадобится довольно много стендов и оборудования, на которое не по карману каждая услуга.
Ремонт двигателя ЯМЗ-236 проводится в несколько этапов. Все они достаточно сложные и для каждого ответственного профессионального узкого профиля. Рассмотрим все этапы по очереди:
- Разборка. Наверное, понятно, что ДВС разбирают с помощью обычного расширенного набора инструментов и пневматического пистолета.
- Поиск и устранение неисправностей и определение списка запчастей, которые необходимо заменить.
- Коленчатый вал Шлифовка и подготовка блока цилиндров.
- Очистка всех деталей и узлов. Обычно это делается горячим керосином.
- Когда все будет готово, сборка.
Процесс разборки ЯМЗ-236 занимает около 6-8 часов. Подготовка деталей к сборке занимает около 16-20 часов, в зависимости от сложности поломки. Процесс сборки занимает до 36 часов.Все зависит от того, насколько изношены основные узлы и узлы и насколько хорошо их подготовили к завершающему этапу работ.
Планы на будущее
В 2020 году Ярославский завод планирует прекратить производство ЯМЗ-236, так как ему на смену готовят новый ЯМЗ-660, который будет на 100 лошадиных сил мощнее, а объем увеличится до 12,5 литров. При этом сохраняется классическая компоновка цилиндров и клапанов. В планах нововведения сделать электронный ТНВД, который будет соответствовать стандарту Евро-5, что позволит вывести моторы на мировой рынок.Также планируется продолжить производство дизельных электростанций на базе ЯМЗ-236.
Двигатель ЯМЗ-236: характеристики, устройство, регулировка
ЯМЗ-236 — легендарный дизельный двигатель, который производит ОАО «Автодизель», бывший Ярославский моторный завод. Эта V-образная «шестерка» стала популярной в Советском Союзе, а после его распада — и во всем СНГ. В настоящее время двигатель используется на грузовиках, тракторах и комбайнах. Его можно встретить на таких известных автомобилях, как МАЗ, КРАЗ, УРАЛ, ЗИЛ, а также на тракторах К-700.
Ближайшими соратниками этой модели являются ЯМЗ-238 на 8 цилиндров и ЯМЗ-240 — на 12 цилиндров. ЯМЗ-236 имеет множество модификаций с разной мощностью.
История создания
В 1950-х годах Ярославский завод получил государственный спецзаказ на создание более мощных дизельных двигателей, которые должны были заменить устаревшие ЯАЗ. Эти двигатели должны были стать мощнее и экономичнее своих предшественников. С другой стороны, государство хотело получить универсальный ДВС, который можно было бы использовать на разных марках автомобилей.
Под руководством выдающегося конструктора СССР, заслуженного деятеля науки Чернышева Г.Д. был создан двигатель ЯМЗ-236, как и остальные дизельные двигатели семейства того времени. Также он разработал не менее легендарную серию агрегатов для КАМАЗа.
Так родился ДВС, который и по сей день многим известен. Он отличается высокой мощностью, надежностью, простым ремонтом, простым обслуживанием и дешевыми запасными частями. Большой ресурс и ремонтопригодность позволяют ему служить верой и правдой долгие годы.
Производство в настоящее время
На сегодняшний день производство ЯМЗ-236 продолжается, хотя уже есть его преемник ЯМЗ-530. Объемы проданных моторов не падают, но из-за боевых действий на Украине прекратились поставки на Кременчугский автосборочный завод, выпускавший известные грузовики КрАЗ. Конечно, Ярославский завод потерял сегмент продаж двигателей, но это не привело к сокращению производства.
Технические характеристики и устройство
Двигатель ЯМЗ-236 имеет довольно высокие технические характеристики.Он оснащен 6 цилиндрами, которые расположены параллельно и имеют угол наклона 90 градусов. Топливо подается прямо в цилиндры, то есть непосредственный впрыск. Давление в двигателе 16,5 атмосферы. Поршень в основании имеет диаметр 130 мм, в ремонтном — 140 мм, ход поршня — 140 мм.
Двигатель имеет ТНВД механического типа и форсунки, которые непосредственно и производят впрыск в каждый цилиндр. Каждая головная установка имеет 6 клапанов — 3 впускных и 3 выпускных.
Система охлаждения — жидкостная с принудительной циркуляцией, которая осуществляется с помощью водяного насоса. Привод представляет собой ремень, который вращает шкив помпы от шкива коленчатого вала.
Двигатель ЯМЗ-236 объемом 11 л, мощностью от 150 до 420 лошадиных сил. На последних моделях он был увеличен до 500 л.с. В связи с повышением тарифов на топливо производители ЯМЗ-236, потреблявшего 40 литров на 100 километров пути, снизили этот показатель до 25 литров.
Главный силовой агрегат до 2010 года делали из чугуна, пока не было решено перевести его на алюминий, как и ГБЦ.Это позволило упростить процедуру ремонта и расточки шейки цилиндров, а хонингование стало точнее. При этом часть отряда не утратила былой силы.
Основные характеристики ЯМЗ-236 показывают, что двигатель имеет достаточно простую конструкцию, что позволяет легко ремонтировать и обслуживать.
Регулировка
ЯМЗ-236, которая регулируется вручную, требует специального инструмента. Он включает в себя довольно много операций. Рассмотрим основные манипуляции, которые необходимо провести:
- Регулировка клапанов, которая производится специальным щупом, предназначенным для двигателя ЯМЗ-236.Узел двигателя позволяет выполнять эту операцию со снятой крышкой клапана.
- Регулировка сцепления, точнее этот процесс называется балансировкой. Он проходит на специальном стенде.
- Регулировка подачи топлива через ТНВД.
Все операции по настройке производятся только в автосервисах, так как для них требуется специальный инструмент, который сложно найти в гараже.
Сервис
Обслуживать дизель ЯМЗ-236 довольно просто, если знать, как и что делать.Рассмотрим основные операции, которые входят в услугу:
- Замена масла. Обычно для этого двигателя рекомендуется использовать смазку для дизельных двигателей типа М10Г2К.
- Замена фильтрующих элементов. В моторе есть несколько фильтров, которые стоит менять каждые 15 000 км. Это масляный фильтр, фильтрующий элемент грубой и тонкой очистки топлива, ремкомплекты всех фильтров.
- Регулировка впрыска, проще говоря — обдува форсунок.
- Замена прокладок клапанных крышек и ГБЦ.В некоторых случаях набивочный материал поддона меняется.
- Подвеска или замена приводных ремней.
Вот в принципе и все ТО, которые проводятся на ЯМЗ-236. Все остальное меняется в текущем и плановом ремонте.
Ремонт
Двигатель ЯМЗ-236 ремонтируется только в автосервисе, так как требует наличия спецтехники и инструмента. К ним относятся такие стенды: для демонтажа и сборки силового агрегата и его элементов, балансировки, настройки и испытаний.
Также потребуется специальное оборудование:
- Станок расточно-хонинговальный.
- Оборудование для шлифовки и полировки коленвала.
- Стенд с ванной для опрессовки.
- Развертки для шлифования седел клапанов.
- Оборудование для установки направляющих клапанов.
- Станки токарно-фрезерные.
- Стенд для чистки форсунок.
- Пресс для опрессовки подшипников и сальников.
- Сварка аргоном, в некоторых случаях.
- Инструмент и спецтехника для ремонта дизельных двигателей прочие.
Как видно из списка, потребуется довольно много стендов и оборудования, которое может себе позволить не каждый автосервис.
Ремонт двигателя ЯМЗ-236 проводится в несколько этапов. Все они достаточно сложные, и за каждого отвечает профессионал узкого профиля. Рассмотрим по очереди все этапы:
- Разборка. Наверное, и так понятно, что ДВС разбирают с помощью обычного расширенного набора инструментов и пневматического пистолета.
- Диагностика неисправностей и определение списка запчастей, которые необходимо заменить.
- Шлифовка коленчатого вала и подготовка блока цилиндров.
- Мойка всех запчастей и комплектующих. Обычно его проводят горячим керосином.
- Когда все готово, идет сборка.
Процесс демонтажа ЯМЗ-236 занимает около 6-8 часов. Подготовка деталей к сборке занимает примерно 16-20 часов, в зависимости от сложности поломки.Процесс сборки занимает до 36 часов. Все зависит от того, насколько изношены основные агрегаты и узлы и насколько они подготовлены к завершающему этапу работ.
Планы на будущее
В 2020 году Ярославский завод планирует прекратить выпуск двигателей ЯМЗ-236, так как его заменяют новым ЯМЗ-660, который станет на 100 лошадиных сил мощнее, а объем увеличится до 12,5 л. . При этом сохранится классическая компоновка цилиндров и клапанов.Нововведением планируется сделать электронный топливный насос, который будет соответствовать стандарту Евро-5, что позволит двигателям выйти на мировой рынок. Также планируется продолжить производство дизельных электростанций на базе ЯМЗ-236. Продажа автогрейдера
p>ДЗ-98. Доставка по всему миру из России.
Челябинский завод дорожно-строительных машин выпускает автогрейдер ДЗ-98 — вездеход, обладающий большой мощностью и характеристиками в самых сложных климатических условиях и труднопроходимой местности.Низкие температуры никоим образом не могут повлиять на способность выполнять поставленные задачи, благодаря рукавам высокого давления из морозостойкого материала, выдерживающего температуру до -50 ° С.
Спецтехника этого производителя тяжелая, поэтому оказывает большое давление на землю. Грейдер ДЗ-98 весит около 20 000 кг, что характерно для всей продукции российских компаний. Несмотря на огромный вес, который специалисты считают единственным недостатком, машина оказалась чрезвычайно маневренной и универсальной в широком круге задач , что делает ее уникальной, несмотря на сложность конструкции.
Особенности конструкции
Среди ряда его характеристик можно отметить следующие:
- Автогрейдер ДЗ-98 имеет 3 рабочих места: среднее, переднее и заднее.
- Имеет широкую и узкую колею передних и задних колес.
- Продольная база длиной 6 м.
- Работает от дизельного двигателя мощностью до 240 л.с. Имеет электростартерный пуск или предпусковой подогреватель.
- Обладает большим дорожным просветом от 350 до 615 мм (от зазора под отвалом до зазора под передним мостом).
- 6 передач переднего хода (скорость от 3,5 до 41 км / ч), 6 передач заднего хода (от 4,22 до 47 км / ч).
- Характеризуется коротким тормозным путем на сухом асфальте — менее 14 м при скорости 30 км / ч, а также — 41 метр при торможении аварийной системой на аналогичном скоростном режиме при выходе из строя одной из цепей ( предусмотрены дизайном).
- Радиус поворота 18 м, если поверхность сухая и ровная, и это хороший результат для такой базы.
- Может работать с ножом, подборщиком и другими приспособлениями.
- Оснащен гидромеханической трансмиссией, а также большим количеством комплектующих импортного производства, среди которых турбокомпрессор и фильтры Deutz (Германия), тормозная система (Италия) и др.
Оборудование общего назначения и навесное оборудование
Автогрейдер ДЗ-98 был разработан на заводе Колющенко в Челябинске и запущен в серийное производство в 1972 году. С тех пор получил широкое распространение как на территории Российской Федерации, так и на территории всего СНГ.
Имеет шесть колес и используется для строгания и выравнивания неровностей.Машина широко применяется в дорожном строительстве, уборке снега, перемещении сыпучих материалов, строительстве насыпей. За годы эксплуатации грейдер зарекомендовал себя как надежный. Она неприхотлива, функциональна, обладает высокой устойчивостью к негативным факторам (экстремальные температуры, пыль, влажность, атмосферное давление).
Оборудование, которым оснащена машина, имеет гидравлическое управление, имеет функции поворота в плоскости и подъема / опускания.
Доступное навесное оборудование:
- Поворотный нож.
- Подборщик или копировальное устройство.
- Гусеничный механизм.
- Снегоуборочный инструмент.
Принадлежности гидравлические, механические, пневматические dz-98
В состав конструкции входят элементы, относящиеся к гидрооборудованию управления (шестеренчатые насосы и гидроцилиндры, являющиеся исполнительными механизмами), механическая часть, испытанная годами эксплуатации, а также пневматические элементы тормозной системы.
Дизельный двигатель имеет мощность от 173 до 202 кВт.Ходовая часть оснащена тремя осями: передняя сразу после отвала, задняя и еще одна, расположенная посередине между ними. Использование гидромеханической трансмиссии позволяет отключить кардан переднего моста, работа которого автономна и не зависит от двух других. Коробка передач использует механизм умножения, так что вы можете получить 6 значений крутящего момента при движении в любом направлении.
Редуктор, механизм сцепления и редукторы приводов гидронасосов выполнены в едином блоке с общей системой смазки.Гидравлика предназначена для управления исполнительными органами, сцеплением, движением грейдера, в том числе колесами передней оси.
Запасные части
Автогрейдер ДЗ-98 за время эксплуатации показал, что это прочная, надежная техника, на которую можно положиться независимо от погодных условий. Однако какой бы идеальной ни была реализация инженерных идей, любая машина со временем выйдет из строя. Это связано с износом деталей, который требует максимально быстрой замены на новые узлы и элементы.
Мы можем предложить Вам запчасти для следующих узлов и систем ДЗ-98:
- Трансмиссия.
- Шасси.
- Дизельный двигатель
- Кузов.
- Механизмы управления.
- Рабочее оборудование.
- Электрооборудование.
Регионы с суровыми климатическими условиями славятся особенно большим спросом на запчасти, так как именно в этих местах уже более четырех десятилетий активно используются грейдеры.Проводятся оптовые закупки, в которых участвует несколько поставщиков. Наша компания может обеспечить любые объемы поставок самых разнообразных узлов и механизмов ДЗ-98. Мы находимся в тесном контакте с производителем.
Сотрудничая с нами, Вы можете рассчитывать на:
- Актуальность предлагаемых нами товаров. Мы регулярно отслеживаем все изменения, вносимые производителем в конструкцию грейдера.
- Консультации по поводу запчастей, а также отличительных особенностей в различных модификациях модели.
- Достоверность информации, так как мы имеем прямые отношения с производителем.
- Компетенция. Мы подробно знаем, чем отличается ДЗ-98 от аналогичных машин других производителей .
Наибольшим спросом пользуются карданы и карданные валы, тормозная система, а также рукава высокого давления.
