Что такое форсирование двигателя и для чего его делают

Что такое форсирование двигателя и для чего его делают

У этого поста — 3 комментария.

Форсирование двигателя – это его тюнинг, который является одной из важных составляющих в общем тюнинге автомобиля. Ведь именно форсировка двигателя дает возможность определить максимальную мощность двигателя, а значит улучшить его основные динамические характеристики. Чем больше у мотора мощность, тем меньше тратится времени на разгон автомобиля, а значит, увеличивается его максимальная скорость.

Автолюбителей можно разделить на два своеобразных лагеря. Одним требуется только на немного увеличить мощность своего двигателя, так как в большинстве их не устраивает то, как автомобиль набирает скорость и другие динамические характеристики. Данная категория автолюбителей предпочитает делать тюнинг двигателя своими силами. Этот выбор основан на том, что перечень работ, которые будет необходимо осуществить для форсирования двигателя, минимален.

Из чего состоит форсировка двигателя.

Она состоит из нескольких элементов:

  • • Осуществляется перепрошивка основного блока управления двигателем;
  • • Происходит замена отдельных деталей двигателя на более мощные, а вернее будет сказать, на спортивные.

Как итог: мощность двигателя увеличивается в среднем не более чем на 10 — 15 процентов.

Другая категория автолюбителей подходит к процессу форсирования двигателя более основательно и методично. Они не просто производят на своем автомобиле замену всех основных деталей двигателя на спортивный вариант. Кроме этого, на автомобиль устанавливается турбина и происходит расточка самого двигателя. И вот здесь будущая мощность автомобиля будет зависеть не только от имеющегося потенциала двигателя, но и от такой прозаической вещи, как платежеспособность автовладельца. Может получиться так, что мощность двигателя после его форсирования увеличится как на 100 «лошадей», так и до 1000 «лошадок».

Тут все будет зависеть от тех конкретных задач, для которых и будет производиться форсирование двигателя.

Одним из вариантов форсирования двигателя является установка спортивного распределительного вала. Во первых, стоит сказать, что распределительный вал является механическим «мозгом» мотора. Он определяет скорость подъема и общую продолжительность по времени для открытия клапанов, что сильно влияет или только формирует будущий характер мотора. Причина, по которой происходит подобная замена, такая же, как и для других элементов двигателя. Штатная модель уж слишком средняя, так как разрабатывалась в соответствии с основными запросами большего числа владельцев автомобилей.

Основная характеристика автомобильного двигателя – это мощность, хотя основное влияние оказывает не только его максимальная мощность, но и так называемый крутящий момент. Стоит отметить, что самая максимальная мощность, а автомобиле со стандартной комплектацией возможна лишь на определенных оборотах, которые становятся близки к максимальным.

«Горячий» водитель выберет приемистый двигатель, который стоит только тронуть педаль газа, с места идет в разгон, как будто на поводке следуя за нажатием педали.

Вот поэтому замена распределительно вала на спортивный и является первым этапом в форсировании двигателя. Только он способен обеспечить путем увеличения основной высоты подъема клапанов подачу полноценной смеси в цилиндр.
А что именно делать и каким образом, решает каждый для себя. Ведь для большинства из нас автомобиль не только средство передвижения, но и эталон благостостояния и престижа.

Другие похожие статьи:

Мощностной тюнинг двигателя. Способы форсирования двигателя.

Мощностной тюнинг  (форсирование двигателя) — увеличение мощности и приемистости авто путем доработки двигателя (увеличение степени сжатия и повышение оборотов).  О форсировании двигателя ходит масса легенд, на форумах ведутся постоянные споры, но не все понимают, чего именно хочется получить от своего автомобиля, и в какую сумму это обойдется, ведь сделать форсировку даже самого простого двигателя (Ваз-2106, 2108 или «девятки») своими силами достаточно сложно, придется обращаться к специалистам.

Все доработки агрегатов автомобиля связаны с затратами времени и денег, а от качества выполненных работ зависит безопасность владельца автомобиля и окружающих. Вот немногие факторы, которые надо принимать во внимание, задумываясь о тюнинге мотора:

Правила тюнинга двигателя

Практически все бензиновые и дизельные двигатели в большей или меньшей степени пригодны для форсирования. Форсировка может привести как к уменьшению, так и к увеличению моторесурса двигателя, в зависимости от того, какие именно работы производятся. Ресурс любого двигателя напрямую зависит от режима эксплуатации автомобиля. Если машина эксплуатируется в нормальных, средних режимах на хорошем масле, то двигатель будет служить очень долго, а если это street racing, то извините.

К примеру, если взять заводской мотор и тюнинговый, собранный “с нуля” в специализированном центре опытными мастерами, то при одинаковых условиях эксплуатации второй двигатель пройдет в два раза больше.

Это означает, что ресурс тюнингового двигателя примерно в два раза превышает заявленный заводом-изготовителем. Причина этого в том, что при массовом производстве просто нет времени возиться с каждым мотором, выверяя доли миллиметров в зазорах, подбирая поршни по весу. Особенно это актуально для российского автопрома, где основная задача – не обеспечить точность и надёжность, а “уместить” выпускаемую продукцию в так называемое “поле допусков”, а поле это оказывается, в свою очередь, весьма и весьма широким.

Получив доработанный (особенно в сторону более динамичной езды) двигатель, автовладелец неосознанно начинает менять стиль вождения, увеличивая нагрузку на двигатель и другие узлы автомобиля (нога сама давит на педаль газа). Ездить спокойно на тюнинговом автомобиле способны немногие, а это, в свою очередь, снижает ресурс узлов автомобиля.

Pесурс форсированного мотора

Моторесурс форсированного двигателя, а следовательно и его износ зависят, прежде всего от степени форсировки,  нагрузки, условий эксплуатации и качества ГСМ . Режимы максимальных нагрузок в повседневной жизни используются крайне редко и, как правило, непродолжительное время. Поэтому можно смело утверждать, что при тюнинге ресурс двигателя практически не меняется. И, даже наоборот, может измениться в сторону увеличения. Доводка двигателя это, в большинстве случаев — индивидуальная высококвалифицированная ручная работа, точная подгонка, развесовка, балансировка ДВС. Используется самый современный инструмент, постоянно накапливается опыт и изучаются технологии. Разумеется, качество работы в этом случае не сопоставимы с конвейерной сборкой.

МЕХАНИЧЕСКАЯ ФОРСИРОВКА ДВИГАТЕЛЯ

Полный мощностной тюнинг автомобиля – дорогое удовольствие: кроме работы с двигателем потребуется «доводка» коробки передач, тормозной системы, подвески.

Так вот, сам собой возникает вопрос: с чего начать доработку двигателя?

Начнем с крутящего момента. Его можно “поднять” во всём диапазоне оборотов двигателя, увеличив рабочий объём двигателя (эту операцию иногда называют “расточкой”). Мощность и крутящий момент в зоне высоких или низких оборотов можно “поднять” заменой штатного распредвала на тюнинговый, с измененными характеристиками, “верховой” или “низовой” соответственно.

Существует множество распредвалов с изменёнными характеристиками. Так какой же способ доработки избрать? В качестве примера возьмём стандартный “ВАЗовский” двигатель, на базе которого строится тюнинговый.

Форсировка малолитражного двигателя

На двигателе малого объёма (1300см3-1500см3) получить хорошую динамику разгона без сумасшедшей раскрутки двигателя до 6000-9000 об/мин. просто невозможно. Можно собрать, например, двигатель объёмом 1600 см3 (колен. вал с ходом 74.8 мм, поршень 82.4 мм), а распредвал поставить “низовой” с небольшим подъёмом клапанов, при этом “опередить” шестерню распредвала на 2-4 град. При этом мотор будет хорошо “тянуть” с низких оборотов. На двигатель 1700 см3 (колен. вал с ходом 78 мм, поршень 82.4мм)  можно поставить распредвал с подъёмами клапанов начиная с 10. 93мм и выше. Эта комплектация мотора считается самой удачной. Двигатель имеет хороший “момент” во всём диапазоне оборотов и хорошо “крутится” до 8000 об/мин.

Форсировка «среднего» двигателя

Двигатель объемом 1800 см3 (колен. вал с ходом 80мм, поршень 84 мм) больше подходит для сторонников экстремальной езды или людей которым не жалко в скором будущем выкинуть свой блок цилиндров на помойку. При таком  литраже  крутящий момент позволяет “переключаться” на повышенные передачи даже при небольших оборотах.

Совершенно спокойно можно установить распредвал с подъёмом клапанов от 12 мм.
Холостые обороты конечно будут не устойчивые, но терпимые. В среднем нужно устанавливать 1000-1100 об/мин двигатель прекрасно их держит. А вот ресурс такого двигателя, к сожалению, оставляет желать лучшего. Бывали случаи, когда на высоких оборотах коленвалы с такими ходами ломались пополам.

Очень существенную, если не главную, роль в подготовке двигателя играет доработка головки блока цилиндров. Грамотно доработанная ГБЦ обеспечивает прибавку мощности двигателя до 20-30%. (существенно улучшаются наполнение цилиндров топливно-воздушной смесью, сгорание смеси и отвод отработанных газов).

Можно установить воздушный фильтр нулевого сопротивления, раздельный выпускной коллектор (“паук” 4-2-1) и прямоточную выхлопную систему, что позволит снизить потери на стадиях впуска и выпуска. В целом тюнинг впускной и выпускной системы достаточно дорог, а прибавку по мощности дает незначительную. Зато, при условии грамотной доработанной ГБЦ, автомобиль приобретает благородный, “породистый” голос.

А если ты только начинающий фанат street racingа и на капитальные затраты на тюнинг двигателя еще не уверен, что готов потратиться, или тебя просто не устраивает динамика автомобиля?

ЧИП-ТЮНИНГ ДВИГАТЕЛЯ

Чип-тюнинг – это изменение характеристик двигателя автомобиля с помощью изменения калибровок программы блока управления двигателем, это самый простой способ сделать машину быстрее и динамичнее без серьезного вмешательства в конструкцию и больших затрат.

Самый распространенный вариант чип-тюнинга — прибавка мощности двигателя, вместе с которой обычно обещают и ряд других улучшений: от увеличения тяги на низких оборотах до уменьшения расхода топлива. Процедура перепрограммирования занимает не больше часа, а все, что нужно сделать с машиной, — подключиться к ее электронной начинке. «Чип-тюнинг позволяет взять то, что изначально присутствует в двигателе, но зажато экологическими требованиями.

В электронный блок управления впрыском и зажиганием заложена программа (алгоритм) его работы. Программа работы микропроцессора хранится в ПЗУ (постоянное запоминающее устройство) и представляет собой собственно программу обработки данных (“софт” или ПО) и одно, двух и трехмерные таблицы с данными (калибровки). Калибровки для различных режимов работы двигателя (пуск, экономичный, мощностной, холостой ход, переходной) различны и применяются в зависимости от режима, в котором работает двигатель.

Блок управления, получая сигналы от различных датчиков, управляет работой исполнительных устройств для обеспечения оптимальной (по мнению разработчиков) работы силового агрегата. Необходимые параметры для управления исполнительными устройствами вычисляются в соответствии с полученными данными и коэффициентами коррекции, заложенными в ПЗУ. Изменяя данные ПЗУ (калибровки) можно влиять на работу практически любого исполнительного устройства, работа которого управляется ЭБУ.

Для получения других мощностных характеристик можно изменить установку угла опережения зажигания, величину времени впрыска, отключить или изменить режим работы систем, контролирующих токсичность выхлопных газов. Кроме того, можно изменить обороты холостого хода, максимально разрешённые обороты двигателя и массу других параметров.

Увеличение мощности двигателя присадками

Существует более простой и экономичный вариант мощностного тюнинга двигателя автомобиля — “восстанавливающий мощностной тюнинг”. Суть заключается в обработке двигателя и узлов трансмиссии модификаторами трения “ЭДИАЛ”. Наши препараты позволяют увеличить мощность и приемистость двигателя и узлов трансмиссии. Результат Вы почувствуете обязательно, особенно если авто уже с большим пробегом и «резвость» железного друга заметно понизилась. При этом отпадает необходимость в выполнении многих трудоемких операций, что существенно отражается на цене. Такой мощностной тюнинг доступен любому автовладельцу и его можно осуществить своими силами. Дополнительные десятки лошадей под капотом Вы не получите, но 3-5% увеличения мощности вполне достижимо.

Принцип действия модификатора трения ЭДИАЛ для двигателя хорошо известен: благодаря специальным свойствам состава, изношенные поверхности пар трения восстанавливаются до оптимальных размеров, причем такой точности соответствия поверхностей невозможно добиться механической обработкой. Полученный в результате обработки новый рабочий слой устойчив к коррозии и имеет низкий коэффициент трения.

Применение препарата позволяет устранить износ двигателя, очистить его от нагара. А за счет свойств образовавшегося слоя на поверхностях пар трения существенно повышается мощность двигателя. Это расходовавшаяся ранее мощность на преодоление трения переходит в полезную. Дополнительным преимуществом этого препарата является защита двигателя при работе на повышенных оборотах, что положительным образом сказывается на его долговечности.

Конечно, этого не достаточно для того чтобы стать матёрым уличным гонщиком, но  получение удовольствия от возросшей динамики разгона и повышения порога максимальной скорости гарантировано практически для всех пользователей автохимии ЭДИАЛ. К тому же, применение препарата не требует дополнительных вложений в «доводку» подвески и тормозной системы. Для настоящих фанатов уличных гонок применение защитно-восстанавливающих препаратов маловато. Но для любителя безопасной динамичной езды – это то, что надо.

Получение удовольствия от возросшей динамики разгона и повышения порога максимальной скорости гарантировано. Особенно заметны изменения при применении автохимии на малолитражных двигателях, т.к. они работают на пределе своих мощностных возможностей и на них хорошо чувствуются изменение динамики двигателя.

Влияние топлива на мощность двигателя

Немаловажно применять качественное топливо для обеспечения его сгорания в камере. Для этой цели автогонщики применяют спортивные бензины с высоким октановым числом (более 100 единиц). В основном такой бензин получают из обычного с добавлением спиртовых присадок,  при сгорании которых камера сгорания довольно быстро “зарастает” нагаром.

Есть довольно хорошая альтернатива – применение АКТИВНОЙ ПРОМЫВКИ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ для бензинового двигателя. Применение данной присадки обеспечивает дополнительную мощность двигателя (от 3 до 5%).  Достигается это за счет увеличенной полноты сгорания бензина и изменения режима горения топливной смеси. Те углеводороды, которые раньше выбрасывались двигателем в атмосферу или дожигались катализатором, сгорают в цилиндрах двигателя, давая ему дополнительную мощность и экономию топлива. Этот процесс сгорания топлива также обеспечивает чистоту камеры сгорания, форсунок, клапанов и всего выпускного тракта.

форсированный двигатель — это… Что такое форсированный двигатель?

форсированный двигатель
augmented engine

Большой англо-русский и русско-английский словарь. 2001.

  • форсированный
  • форсированный марш

Смотреть что такое «форсированный двигатель» в других словарях:

  • Двигатель Toyota S — Серия 4 цилиндровых рядных двигателей S (1S, 2S, 3S, 4S,5S) появилась в 1982 году и наряду с двигателями серии А (4А, 5А и др.), в течение долгого времени являлась основной в производственной программе концерна Toyota. Интересно, что за историю… …   Википедия

  • форсированный — ая, ое. Ускоренный, усиленный, требующий особого напряжения. Ф ые темпы окончания работ. Ф. голос (муз. ). Ф. марш (до моторизации войск длительный суточный переход). Ф. мотор, двигатель (мотор, двигатель повышенной мощности). Ф. мат, размен пешек …   Энциклопедический словарь

  • форсированный — ая, ое. см. тж. форсированно Ускоренный, усиленный, требующий особого напряжения. Ф ые темпы окончания работ. Форси/рованный голос (муз.) Форси/рованный марш (до моторизации войск длительный суточный переход) …   Словарь многих выражений

  • М-86 (двигатель) — М 86 Производитель: завод №29 (Запорожье) Годы производства: 1937 1939 Тип: 14 цилиндровый, двухрядный звездообразный, четырёхтактный, редукторный Технические характеристики Объём: 38,68 л Мощность: 800/950 лс Ход поршня: 165 мм Количество… …   Википедия

  • Калильный карбюраторный двигатель — Двухтактный авиамодельный калильный карбюраторный двигатель …   Википедия

  • М-71 (двигатель) — М 71 Производитель: Завод № 19 (Молотов) Годы производства: 1939 1943 Тип: 18 цилиндровый двухрядный звездообразный, редукторный Технические характеристики Объём: 59,7 л Мощность: в зависимости от модификации от 1500/2000 лс до 1850/2200 лс Ход… …   Википедия

  • М-40 (двигатель) — М 40 Производитель: Кировский завод (Ленинград) Годы производства: 1940 1941 Тип: 12 цилиндровый V образный четырёхтактный дизельный Технические характеристики Объём: 61,04 л Мощность: в зависимости от модификации от 1000/1250 лс до 1250/1500 лс… …   Википедия

  • Porsche 911 — Эту статью следует викифицировать. Пожалуйста, оформите её согласно правилам оформления статей …   Википедия

  • ГАЗ-21 — ГАЗ 21 …   Википедия

  • Волга 21 — «Волга» ГАЗ 21 «Волга» ГАЗ 21 на викискладе …   Википедия

  • Heinkel He 100 — He 100 Пропагандистское фото He 100D Тип экспериментальный самолёт, истребитель Разработчик …   Википедия

Топ-10 моторов всех времен — журнал За рулем

В нашем обзоре — десять знаменитых двигателей, десять ступеней к совершенству. Почти каждый из них повлиял не только на развитие техники, но и на социальную среду.

10-е место: родоначальник даунсайзинга

01 TopEngines zr04–11

Приличные характеристики двигателя при скромном рабочем объеме уже не особенно удивляют. Мы начинаем привыкать к понятию «даунсайзинг», понимая, что эра двигателей большого литража постепенно уходит. А началось это, на мой взгляд, с дебюта в середине 1990-х годов наддувного мотора в 1,8 л, разработанного «Ауди». При умеренном рабочем объеме он должен был удовлетворить владельцев автомобилей самых различных классов. Поэтому даже в самой простой версии двигатель выдавал 148 сил, чего вполне хватало, чтобы превратить в маленькую зажигалку хэтчбек «СЕАТ-Ибица» и не заставлять гореть со стыда владельца престижного «Ауди-А6».

Собственно, литраж ничего не говорил о способностях агрегата. Это был небольшой (в том числе по габаритам — ставь его хоть вдоль, хоть поперек) шедевр своего времени: пять клапанов на цилиндр, изменяемые фазы на впуске, кованые алюминиевые поршни и, конечно, турбонаддув.

С его помощью мощность мотора поднимали все выше и выше, дойдя в спецверсии «Ауди-ТТ кваттро Спорт» до 236 сил. Данный предел был обусловлен лишь спецификой дорожного автомобиля. В гоночной формуле «Палмер Ауди», где ресурс не так важен, с новым блоком управления и агрегатом наддува с 1800-кубового двигателя сняли 365 сил. В Формуле-2, превращая серийный двигатель в чисто гоночный агрегат, достигли и вовсе фантастических 480 сил. Поэтому переход Формулы-1 на «шестерки» объемом 1,6 л в свете достижений мотора «Ауди» не выглядит абсурдным.

9-е место: верность ротору

02 TopEngines zr04–11

Исключительный случай — когда автомобильная компания прочно ассоциируется с одним типом двигателя. Конечно, «Мазда» не сама изобрела роторно-поршневой двигатель Ванкеля. Зато она в труднейшие времена энергетического кризиса 1970-х пересилила обстоятельства: не бросила, как другие, эту весьма сложную в доводке конструкцию, а продолжила совершенствовать «Ванкель» в узком, зато перспективном для имиджа сегменте форсированных спортивных машин. Хотя первоначально планировалось, что все модели «Мазды», вплоть до грузовиков и автобусов, перейдут со временем на двигатель Ванкеля.

Когда в 1975 году двухсекционный мотор с индексом 13В появился на серийных машинах, никто не мог предположить, что он станет самым массовым РПД в мире и продержится в производстве более 30 лет. Более того, даже современный маздовский РПД «Ренезис» — лишь результат эволюции 13B. Именно этот мотор стал проводником в серию большинства впервые примененных на РПД новинок, которые и обеспечили ему столь долгую жизнь, — настроенного впуска с изменяемой геометрией, электронного впрыска топлива, турбонаддува. В итоге мотор, который начал жизнь под капотом утилитарного пикапа с мощности чуть больше 100 сил, превратился в короля автогонок, выдававшего даже в серийном варианте минимум 280. Повышенный расход топлива и большой угар масла — неизбежные проблемы любого РПД — были оправданной расплатой за скромный вес, низкий центр тяжести и способность крутить свыше 10 тысяч оборотов в минуту. Маздовские купе RX-7 доминировали в американских кузовных чемпионатах на протяжении 1980-х годов во многом благодаря роторно-поршневому мотору 13B.

8-е место: «восьмерка» планеты Земля

03 TopEngines zr04–11

Материалы по теме

Любой, кто хоть немного интересуется американским автомобилестроением, наверняка слышал о «восьмерке» «Шевроле» семейства Small Block. Неудивительно, ведь ее в почти неизменном виде можно было встретить на различных моделях концерна «Дженерал моторс» с 1955 по 2004 год. Долгая карьера сделала этот нижневальный двигатель самым распространенным V8 на Земле. Small Block первого поколения (не путать с аналогичными моторами второй и третьей генераций серий LT и LS!) выпускается и сейчас, правда, только на рынок запчастей. Общее число изготовленных моторов превысило 90 миллионов.

Не стоит соотносить слово Small с небольшим литражом двигателя. Рабочий объем «восьмерки» никогда не опускался ниже 4,3 л, а в лучшие времена достигал 6,6 л. Свое имя мотор получил за небольшую высоту блока, обусловленную соотношением диаметра цилиндра и хода поршня: на первом образце 95,2х76,2 мм. Такая короткоходность обусловлена техзаданием: новую «восьмерку» следовало вписать под низкий капот родстера «Шевроле-Корвет», который до этого едва не лишился спроса из-за слабой для него рядной «шестерки». Не появись этот мощный V8, подхлестнувший интерес к первому массовому американскому спорткару, «Корвет» вряд ли пережил бы середину 1950-х.

Вскоре удачного шевролетовского «малыша» назначили базовой «восьмеркой» для всего GM, хотя двигатели V8 собственной конструкции были у каждого отделения концерна. Простой, надежный и неприхотливый мотор пережил все уровни признания: участвовал в гонках, трудился в качестве движущей силы катеров и изредка монтировался даже на легкие самолеты. И хотя в последние годы полноценной жизни двигателя его предлагали только для пикапов и фургонов, все автомобильные фанаты знали, что именно этот заслуженный V8 когда-то был рожден для спасения «Шевроле-Корвет».

7-е место: единственный в своем роде

04 TopEngines zr04–11

Какой же рейтинг моторов обойдется без БМВ! Марка попала бы в наш перечень уже за исключительную приверженность рядной «шестерке» — когда-то такая компоновка легковых двигателей была широко распространена. Помимо баварцев, на легковых машинах (вседорожники и пикапы не в счет) ее применяют сейчас только «Вольво» и австралийский филиал «Форда» (остальные сдались в пользу менее уравновешенного, зато гораздо более компактного V6). Но БМВ стоит особняком: только эта компания смогла выжать из расположенных в ряд шести цилиндров все преимущества — от потрясающе плавной работы до способности легко раскручиваться до самых высоких оборотов.

С каждым поколением, начиная с «шестерки» БМВ образца 1968 года, которую получили, добавив пару цилиндров к уже выпускавшейся «четверке», эти двигатели становились легче, мощнее, совершеннее. Многоцилиндровые схемы для баварцев были практически под запретом — первый V12 появился лишь в 1986 году, а V8 вообще только в 1992-м. Создание этих двигателей легче оправдать маркетингом, нежели истинной любовью инженеров — они всю душу и умение вкладывали именно в шесть расположенных в ряд цилиндров.

Апофеоз атмосферной «шестерки» БМВ — мотор S54 образца 2000 года, предназначенный для М3. Это гимн совершенству гоночного по сути двигателя, водруженного на гражданский автомобиль. Тяжелого на подъем вначале, но расцветающего при малейшем намеке на спортивный стиль езды. С 3,2 л рабочего объема сняли 343 силы (с литра — 107) — для атмосферного мотора даже сейчас великолепный результат.

Его было бы трудно достичь без применения всех новейших на тот момент технологий — индивидуальных дросселей на каждый цилиндр с электронным управлением, системы регулирования фаз, причем как впуска, так и выпуска. Чтобы мотор выдерживал любые нагрузки, его даже перевели на чугунный блок цилиндров, что для БМВ редкость.

К сожалению, следующее поколение M3 отказалось от семейных ценностей в пользу V8. Это тоже очень неплохой мотор — но радость от укрощения разъяренного зверя ушла вместе с прежней «шестеркой». Подобные ей двигатели в нынешних условиях считаются, как бы точнее сказать, неполиткорректными.

6-е место: легенда гонок

05 TopEngines zr04–11

Последние образцы настоящего V8 «Хеми» собрали в 1971 году (современное одноименное семейство не имеет с ним ничего общего), но еще более четверти века этот двигатель служил любимой игрушкой любителям дрэг-рейсинга. Мотор, появившийся в 1964 году как чисто гоночный для серии NASCAR, был идеальным образцом спортивного V8 (рабочий объем 7 л, или 426 куб.  дюймов по американской системе, стандартная мощность 425 сил) с минимальным применением сложных технологий: нижневальный, с двумя клапанами на цилиндр.

Важнейшим отличием от конкурентов стала полусферическая (отсюда «хеми», происходит от HEMIspherical — «полусферический») камера сгорания, позволившая оптимизировать процесс — получить большую мощность при меньшей степени сжатия. Впрочем, это тоже изобрел не «Крайслер». Его заслуга в том, что на основе известной технологии он создал непобедимый мотор, отличавшийся помимо характеристик еще и нереальной прочностью, способный выдержать самые ужасные методы форсировки. Недаром «Хеми» весил заметно больше, чем любой другой V8 начала 1960-х, — почти 400 кг. Но это обстоятельство совершенно не мешало автомобилям с 426-м «Хеми» уверенно громить соперников в гонках.

Гегемонию крайслеровского мотора не раз пытались ограничить — переписывая правила, изменяя количество требуемых для омологации серийных моторов, но он не сдавался и удерживал лидирующие позиции в NASCAR вплоть до 1970-х годов. К тому времени он стал не только спортивной, но и уличной легендой: серийные машины, снабженные дорожной версией «Хеми», выпускались в мизерных количествах — их сделали не более 11 тысяч, причем и эту малость распределили среди нескольких моделей «Доджа» и «Плимута». Ныне автомобили с оригинальным «Хеми», несмотря на примитивную конструкцию, стоят бешеные деньги — легенда пошла на новый круг.

5-е место: сложнее не бывает

06 TopEngines zr04–11

Самый необычный и амбициозный проект двигателя уникальной компоновки W16 выпестовали ради возрожденной марки «Бугатти». На самом деле этот двигатель, за исключением грандиозной мощности в 1001 л.с., является логичным развитием семейства компактных VR-образных моторов «Фольксвагена». Они отличались критически малым углом развала цилиндров — всего 15 градусов, что позволяло использовать на оба ряда одну головку. Мотор VR6 появился на «фольксвагенах» еще в 1991 году. Американский рынок требовал машин с шестью цилиндрами, и немцы умудрились выйти из положения, применив оригинальную схему, позволявшую без увеличения подкапотного пространства легко втиснуть «шестерку» (как вдоль, так и поперек) взамен стандартных четырех цилиндров.

Материалы по теме

Позже удачная находка получила развитие в более крупных масштабах. Амбиции Фердинанда Пиха, желавшего сделать «Фольксваген» топ-брендом, привели к созданию W8, представлявшего собой два VR4, установленных на общий картер под углом 72 градуса. Появился W12, «собранный» из двух VR6. Но мотор «Бугатти» даже в этой компании стоит особняком. Перед его создателями стояла задача почти неразрешимая — выдать рекордную мощность при минимальной массе. Поэтому мотор даже при схожей схеме получился иного уровня — сделанный на грани инженерного безумства. Конструкторы максимально уплотняли пространство вокруг двигателя. Блоки двух VR8 развалили под углом 90 градусов, разместив между ними сразу четыре турбонагнетателя.

Серьезная проблема возникла с охлаждением — решая ее, только для одних интеркулеров предусмотрели 15 л охлаждающей жидкости. Обычно данного количества хватало на весь мотор. Но «Вейрон» не вписывался в стандартные схемы — на охлаждение его двигателя в предельных режимах работали три отдельных радиатора, перегоняя 40 л антифриза. Возникли сложности с диагностикой, ведь определить сбои в одном из 16 цилиндров на слух практически невозможно. Поэтому мотор оснастили системой самодиагоностики, способной оперативно решать проблему, вплоть до отключения проблемного цилиндра.

А теперь самое интересное. При всей сложности и грандиозности замысла (одних только клапанов — вдумайтесь! — 64 штуки) создателям удалось удержать массу W16 в пределах 400 кг. Финансовый фактор при создании этого двигателя не имел почти никакого значения, поэтому титановые шатуны или полностью алюминиевый масляный насос для мотора «Бугатти» в порядке вещей.

4-е место: основоположник американской мечты

07 TopEngines zr04–11

Теперь о воплощении одной из последних замечательных идей Генри Форда, перевернувшей автомобильный мир. До него никто не предполагал, что массовый автомобиль можно запросто комплектовать престижной и мощной «восьмеркой», которая считалась принадлежностью лишь дорогих, роскошных машин. Появившийся в 1932 году фордовский V8 кардинально изменил на последующие полвека представление об автомобилях из-за океана. Они и до того заметно превосходили по размерам европейские модели аналогичной стоимости, а появление массового V8 окончательно развело процесс развития автомобилестроения на разных берегах Атлантики в противоположных направлениях.

Материалы по теме

Но как Генри Форду удалось снизить себестоимость довольно-таки сложного и массивного агрегата до уровня ширпотреба? О, здесь была масса ухищрений. К примеру, оба блока цилиндров и картер в фордовском V8 отливали как единую деталь. У «восьмерок» старой школы это были как минимум три отдельных элемента, скреплявшихся воедино болтами. Коленчатый вал, вместо того чтобы ковать, отливали с последующим термоупрочнением, что также снижало себестоимость.

Распредвал располагался в блоке, клапаны и выпускная система размещались внутри развала цилиндров — это упрощало конструкцию двигателя, однако приводило к перегреву при малейших проблемах с охлаждением. Даже в начальном варианте «восьмерка» при рабочем объеме 3,2 л выдавала приличные 65 сил, что быстро сделало «Форд- V8» любимцем гангстеров и полиции. Джон Диллинджер и Клайд Берроу в перерывах между кровавыми делами умудрились черкнуть пару строк Генри Форду с благодарностью за столь быстрый автомобиль.

Когда у первых V8 наступил пенсионный возраст, они оказались в руках молодых людей, творивших на их базе диковинные тачки по кличке «хот-род». Простая, мощная и легко поддающаяся форсировке фордовская «восьмерка» поспособствовала рождению сверхпопулярной автоконтркультуры. Ну а сама фирма отправила мотор на пенсию лишь в 1953 году, когда восьмицилиндровые двигатели в американских машинах стали уже повсеместным явлением.

3-е место: изменивший сознание

08 TopEngines zr04–11

В 1993 году в недрах исследовательского подразделения «Тойоты» была создана группа по разработке перспективных машин с минимальными выбросами, которые смогли бы занять нишу между традиционными машинами с ДВС и электромобилями. Результатом стала появившаяся в 1997 году «Тойота-Приус» — первый массовый автомобиль с гибридным приводом. Тогда он воспринимался как любопытный эксперимент, игрушка, продаваемая заведомо в убыток, которая вряд ли выйдет за пределы обожающих экзотику Японских островов. Но «Тойота» строила более серьезные планы.

Коренное отличие «Приуса» от прочих гибридных машин, уже существовавших в то время (речь идет о множестве экспериментальных и чуть раньше вышедшей на рынок серийной «Хонде-Инсайт»), заключалось в новом подходе к построению подобной модели. «Приус» создавали как гибрид с самого начала, без упрощений и компромиссов вроде заимствования кузова у традиционной модели или использования обычной механической коробки передач (как было сделано на «Инсайте»).

«Тойота» внедрила гибридную трансмиссию как неотъемлемую часть машины. Даже 1,5-литровый бензиновый двигатель специально модифицировали для работы с электромотором, переведя его на цикл Аткинсона, отличающийся укороченным тактом сжатия за счет увеличенной продолжительности открытия впускных клапанов. Это позволило получить необычно высокую степень сжатия (13–13,5) и дополнительные плюсы в копилку экономичности и экологичности.

Расплатой стала полная беспомощность ДВС на низких оборотах, но для гибрида, который всегда располагает поддержкой электродвигателя, это не проблема. Такой комплексный подход в итоге сделал «Приус» законодателем моды на гибриды. Он стоял в начале процесса, который уже не остановить.

2-е место: любимец всех континентов

09 TopEngines zr04–11

Что сказать про этот воздушник от «Фольксвагена»? Он так же легендарен, как и «Жук» — автомобиль, под который его сделали. Даже больше — ведь одним «Жуком» область применения данного мотора далеко не ограничивалась. Простой, надежный и легкий, четырехцилиндровый оппозитник воздушного охлаждения оказался столь эффективным, что его популярность намного превзошла признание даже самого распространенного в мире автомобиля.

С той поры, как благодаря таланту Фердинанда Порше первые образцы мотора в 1933 году появились на прототипах «Жука», он перепробовал десятки профессий. Достаточная мощность (довоенные образцы выдавали минимум 24 силы, а самые мощные под конец серийного выпуска утроили этот показатель), беспроблемное в любом климате воздушное охлаждение и небольшая масса (цилиндры алюминиевые, картер — из магниевого сплава) позволили фольксвагеновскому мотору найти массу занятий. Он служил на амфибиях вермахта, примешивал свой выхлоп к запаху марихуаны в микробусах хиппи, приводил пожарные насосы, компрессоры, лесопилки, стал основой прогулочных багги и понтовых трайков, взмывал в небо более чем на 40 типах самолетов. И это далеко не полный список его талантов. Еще важнее, что именно из этого двигателя выросло семейство оппозитников «Порше».

На протяжении всех лет производства (моторы семейства окончательно прекратили выпускать только в 2006 году) принципиальная схема двигателя не менялась. Рос рабочий объем, на некоторых версиях применили впрыск топлива, но изначальная схема со штанговым приводом клапанов оставалась такой же, как на первых образцах 1930-х годов. Он радует сердца автомобилистов, да и не только их, более 70 лет — это ли не лучший показатель совершенства мотора?

1-е место: первый массовый

10 TopEngines zr04–11

С «Форда-Т» и его двигателя начал раскручиваться маховик массовой автомобилизации. Больше того, именно мотор «тэшки» стал в свое время самым распространенным ДВС в мире, с ним познакомилось подавляющее большинство жителей земного шара. Как и в случае с описанным выше оппозитником «Фольксвагена», мотор «Форда-Т» приводил не только одноименный автомобиль, которых с 1908 по 1927 год было построено более 15 миллионов.

Материалы по теме

Трактора, грузовики, моторные лодки, походные электростанции — он применялся везде, где была нужда в дешевом и простом в обращении моторе. Что касается автомобилей, то в какой-то период до 90% машин, колесивших по Земле, были одной-единственной модели Т.  И приводил их этот самый двигатель необычно большого по сегодняшним меркам рабочего объема 2,9 л — при скромной мощности 20 сил. Но мощность тут была не принципиальна. Гораздо важнее крутящий момент и всеядность — помимо бензина «тэшку» официально разрешалось заправлять керосином и этанолом. Двигатель удивительно прост. Собранный в одном блоке с двухступенчатой планетарной коробкой передач, четырехцилиндровый мотор делил с трансмиссией смазочное масло. Никакого давления в системе не создавалось, смазка осуществлялась разбрызгиванием. Водяную помпу через год производства отправили в отставку — Генри Форд решил, что дешевому автомобилю достаточно простого термосифонного принципа, когда жидкость циркулирует благодаря разности температур. С другой стороны, фордовский мотор необычен для своего времени тем, что его блок и картер отливались как одно целое, а головка цилиндров впервые в мировой практике была сделана отдельной деталью. Но это дань массовости производства: ни один автомобиль в мире не выпускали в таких масштабах, как «Форд», поэтому его конструкция изначально рассчитана на максимально быструю и простую сборку. Двигатель «тэшки» надолго пережил сам автомобиль. Последний экземпляр собрали в августе 1941 года. Он останется в истории как первый массовый ДВС человечества.

УАЗ ПАТРИОТ с форсированным мотором в ТОРГМАШ


В сервисном центре официального дилера ТОРГМАШ работают настоящие профи с колоссальным опытом по созданию различных ступеней форсирования двигателей с увеличением мощности на 20%. Сейчас к заказу доступен новый  УАЗ ПАТРИОТ с форсированным мотором мощностью 180-182 л.с. и 270 НМ, а это плюс полсотни лошадей от исходных характеристик. На все тюнинговые работы предоставляется гарантия!

Зачем проводят форсирование двигателя

Чем больше у силового агрегата мощность, тем меньше времени требуется на разгон автомобиля и тем выше его скорость. Благодаря ряду мероприятий по форсированию двигателя можно определить максимальную мощность силового агрегата и улучшить его базовые динамические характеристики.

Процесс форсирования состоит из нескольких технических процессов, нацеленных на модернизацию мотора. Основные задачи – увеличить величины крутящего момента и максимальных оборотов, а за счет этого повысить эффективность мощности мотора.

В ходе форсирования двигателя УАЗ ПАТРИОТ в сервисных центрах ТОРГМАШ используют оригинальные усовершенствованные детали – поршни, шатуны, клапаны. Часть заводских деталей дорабатывается или облегчается. При форсировании двигателя меняются исходные заводские параметры, запрограммированные на все функции авто, поэтому необходимо провести коррекцию и доработку других узлов автомобиля, например, тормозной системы или подвески.

Форсирования двигателя в сервисном центре ТОРГМАШ

Тюнингом силового агрегата УАЗ ПАТРИОТ в сервисных центрах автомобильного дилера ТОРГМАШ занимаются специалисты высокой квалификации. В работе используется новейшее диагностическое оборудование для четкого отслеживания изменившихся показателей и дополнительной коррекции других рабочих систем авто. Доверяя работы по форсированию двигателя мастерам компании ТОРГМАШ, вы получаете надежный и безопасный автомобиль с повышенными характеристиками мощности. Мы отвечаем за результат, поэтому даем гарантию на все выполненные работы!

В сервисном центре официального дилера можно воспользоваться услугой форсирования двигателя для вашего автомобиля УАЗ или купить новый УАЗ ПАТРИОТ с уже тюнингованным мотором.

Подробности по тел. +7 (495) 230-77-55 и на нашем сайте.

Оформить предзаказ

Записаться на Тест-драйв


Форсированный двигатель. Что такое форсированный двигатель? Только правда и видео материал Что такое форсировка второй степени судового двигателя

Знаете ли вы, уважаемый автомобилист, что значит форсированный двигатель? Такой мотор позволяет значительно повысить мощность, и тем самым автомобиль получает такую разгонную динамику, о которой даже подумать страшно. По сути, становишься обладателем настоящего гоночного болида, приобрести который слишком дорого обходится, и далеко не каждый россиянин может себе позволить его купить. А вот превратить обычный двигатель в форсированный можно . Об этом мы и расскажем в этой статье.

Форсировать двигатель — значит повысить его показатели за счёт уменьшения потерь энергии ДВС, уходящей на трение и работу дополнительного оборудования. Кроме того, повышение производительности двигателя подразумевает раскрытие его скрытых резервов.

Что это такое

Для начала хотелось бы отметить, что форсирование двигателя — это не новость или фантазия, а вполне реальная процедура, которую уже давно и успешно используют многие фирмы по . А такое понятие, как тюнинг, означает доработку таких заводских конструкций и параметров, которые полностью не раскрыты. По сути, каждый ДВС имеет резервы, которые нужно знать и уметь раскрывать.

Проводя форсирование двигателя, вы получаете возможность усилить заводские показатели ДВС. И делается это с определённой целью — получить более высокую производительность различных составляющих силового агрегата.

На видео показано, что такое форсированный двигатель:

Другими словами, форсировать двигатель означает увеличить мощность ДВС за счёт чего-то, а в нашем случае за счёт повышения рабочего объёма. И такой подход в деле используют не только так называемые тюнинговые фирмы, но и автоконцерны. К примеру, ДВС ВАЗ 2106 был получен путём форсирования ДВС ВАЗ 2103. И таких примеров множество.

Несколько способов повысить производительность ДВС

Форсирование двигателя имеет основные принципы, и такие работы могут быть проведены по-разному. Самым популярным и распространённым способом является, как и было сказано выше, увеличение рабочего объёма камеры сгорания. Если у гоночного автомобиля такой параметр изменить бывает сложно, так как он жёстко прописан в техрегламенте, то для это возможно. По стандарту всех выпускаемых на сегодня легковых моделей авто ограничивается только геометрический размер ГБЦ.

Первый способ механического форсирования подразумевает замену коленвала на другой — с более увеличенным ходом и диаметром цилиндров.

Кроме этого, усилить двигатель внутреннего сгорания можно и другим методом. Это можно сделать путём установки приводного компрессора. Этот метод очень популярен в западных странах, в частности . На автомобиль устанавливается приводной компрессор или тот же механический нагнетатель, который проводится от коленвала. Что происходит? Благодаря этому методу (впрочем, то же происходит и при использовании первого способа) крутящий момент увеличивается во всём диапазоне эксплуатации ДВС.

Следующий способ поднять показатели ДВС — это сдвиг пика крутящего момента. Такой способ применяется в основном в спорте. Пик крутящего момента сдвигается в направлении высоких оборотов, и главной целью в таком случае является уменьшить сопротивление при впуске воздуха в цилиндры. Как этого добиться? Очень просто. Нужно устранить определённые ступеньки, которые образуются в области соединения впускного коллектора с ГБЦ и карбюратором. Для этого обычно полируют впускной коллектор, поле чего вставляют клапаны большего размера, используя специальные головки.

То его часто заменяют, используя для этого сдвоенный вариант с горизонтальным протоком. В итоге такой метод форсирования ДВС даёт увеличение суммарного сечения диффузоров, а смесь распределяется по всем цилиндрам равномерно, ведь потоку топливной смеси не приходится менять направление на выходе из карбюратора.

Следующий способ повышения мощности ДВС — это совершенно иная установка распределительного вала. Другими словами, его нужно поставить с широкими фазами, что значительно улучшает наполнение камеры сгорания на высоких оборотах и происходит это за счёт снижения момента «на низах». Из-за этого автомобиль, наделённый таким распредвалом, при движении вынуждает водителя , чтобы обороты ДВС не падали, а сам силовой агрегат, если можно так выразиться — не тупел.

Настройка впуска и выпуска — это очередной способ повысить мощность двигателя. Что даёт этот способ? Благодаря ему удаётся повысить подачу крутящего момента в узком диапазоне за счёт резонанса. Форсирование ДВС этим методом позволяет увеличить мощность двигателя, и приходится уже ставить не обычные, а лёгкие кованые поршни, чтобы сохранить приемлемость инерционных нагрузок.

Наконец, увеличение степени сжатия даёт возможность увеличить показатели ДВС. Это объясняется тем, что детонация на высоких оборотах возникает довольно редко. Правда, владелец такого двигателя должен суметь обеспечивать свой автомобиль высокооктановым бензином, но, если знать, как , метод станет лучшим.

Говоря другими словами, этот способ форсирования двигателя подразумевает изменение фаз газораспределения.

Электронное и механическое форсирование ДВС

На видео рассказывается о простом способе форсирования двигателя:

Рассмотрим теперь методы форсирования ДВС с общей точки зрения, не вдаваясь во все тонкости. Самый подходящий и распространённый метод — , который идеален для автомобилей современного типа. Знание этого способа форсирования ДВС является, по сути, методом того, как можно форсировать двигатель, вторгаясь в электронный мозг транспортного средства. Благодаря определённым способам коррекции или «прошивки» удаётся управлять программами, которые автоматически повышают производительность.
В таком случае следует установить дополнительные контроллеры или модули, что и станут, по сути, составляющими, которые увеличат мощность двигателя. Минусом такого способа является то, что проводить его просто невозможно, так как нужны особые знания и, самое главное, дорогостоящее оборудование.

Что касается механического форсирования ДВС, то этот метод более прост. Как и говорилось выше, метод подразумевает доработку уже существующих узлов автомобиля или их замену на новые.

Хотя такой вид тюнинга и прост, но начинать его без проведения особых расчётов не стоит.

Минимизируем механические потери

На видео рассказано о плюсах и минусах форсирования двигателя:

Практически все способы форсирования двигателя бывают направлены на одно — уменьшить механические потери ДВС. Куда же уходит немалая часть энергии двигателя? Оказывается, трение, которое происходит в цилиндрах любого ДВС, уменьшает производительность. В этом случае можно устанавливать сборные маслосъёмные кольца, тем самым увеличивая зазоры между цилиндром и поршнем. Этот способ не проводится на ура. Нужно вначале провести тщательную балансировку составляющих и все детали кривошипно-шатунного механизма подобрать по весу.

Трение в цилиндрах — это не единственная причина потери мощности ДВС. Кроме этого, потери объясняются и трением в шейках коленвала. В этом случае, как и было сказано выше, применяют установку распредвала с более широкими фазами и ещё дополнительно ставят систему , которая значительно снижает насосные потери, затрачиваемые коленвалом. Следует помнить, что попадание на коленвал масла значительно тормозит его вращение.

Значительная часть энергии двигателя может уходить и на вспомогательное оборудование. Например, к ним относятся такие детали и приборы, как , кондиционер, водяной насос, гидроусилитель и многое другое. В этом случае приходится увеличивать передаточное отношение генератора и привода водяного насоса.

Форсировать двухтактный двигатель — это не просто модернизация ДВС, а в наше время необходимость. Если на четырёхтактном двигателе имеется больший ресурс и экономичность, что делает форсирование делом правильным, но не обязательным, то на двухтактных ДВС сделать это уже важно. Кроме того, как утверждают эксперты, проводить форсирование на двухтактных двигателях легче.

Тот, кто решается на серьезный тюнинг своего автомобиля, вряд ли обойдет вниманием двигатель. Что значит форсированный? В медицине есть такое понятие, как форсированный диурез. Это означает ускоренный метод дезинтоксикации. Ключевым здесь является слово «ускоренный». Именно такое понятие вкладывается и в словосочетание «форсированный двигатель».

Что это такое?

Задаваясь целью форсировать двигатель, разными методами улучшают его характеристики, благодаря которым мотор раскрывает все свои возможности и начинает работать на гораздо большей мощности. Часто удается увеличить качественные показатели вдвое и выше. И все это без потери ресурса мотора.

Способами, увеличивающими производительность двигателя, являются:

  • действия, не имеющие характер конструктивных изменений;
  • действия с конструктивными изменениями;

Работы без конструктивных изменений

Самый распространенный способ сделать двигатель форсированный — это прошивка блока ЭБУ или, как его часто называют, проведение чип-тюнинга. При этом стандартную программу заменяют на более «рабочую», усиленную. Она увеличит мощность приблизительно на десять процентов.

Другим известным способом является замена коллекторов — впускного и выпускного. Распространенный «паук» увеличит мощность еще на пять процентов.

Для того чтобы мотор «задышал на полную», полностью Однако при этом следует учесть, что будут значительно грязнее.

Последняя доработка без конструктивных изменений проводится в той же части — глушителе. Здесь ставят прямоток. Тогда выхлоп не будет соприкасаться с различными перегородками, что усилит мощность.

Такие методы являются самыми простыми и дешевыми. Но если стоит цель, чтобы двигатель стал по-настоящему форсированный, это потребует более серьезной работы.

Тюнинг с конструктивными изменениями

Такие действия являются более дорогими. Они могут доходить по стоимости до самого мотора. Некоторые элементы, например, меняются, чтобы уменьшить силу трения. В общем, нужно понимать в этом случае, что мотор будет перестраиваться полностью.

Проводятся следующие доработки:

  • увеличивают цилиндры, расширяя объем мотора от 1,6 литра до 2,0 в отдельных случаях;
  • проделывают «гильзование», то есть монтируют более износостойкие детали;
  • устанавливают другой вариант коленчатого вала, выполненного из высокопрочных металлов и способного выдерживать сильные нагрузки;
  • его помещают в специальный блок с вкладышами, которые меняют на более надежные;
  • затем проводят замену поршней, шатунов и малосъемных колец — они, помимо специальных материалов, приобретают облегченный вес;
  • в конце наступает черед замены головки блока и распредвалов — здесь главной задачей будет лучшее наполнение камеры сгорания, и для этого фазы делают более широкими.

Установка компрессора

Данный метод является очень эффективным. Некоторые даже считают, что в нем и заключается весь спектр работ по тюнингу мотора. Несмотря на то что это далеко не так, подобная доработка служит очень важным шагом к тому, чтобы двигатель сделать форсированный. Это в значительной степени повысит производительность. Установив оборудование с проводкой от коленвала, можно улучшить работу крутящего момента.

Заключение

Таким образом, понятно, что требуется сложная и тонкая работа, чтобы получить двигатель форсированный. Это включает в себя задействование фактически всех узлов агрегата и даже прошивку. Поэтому перед тем, как решаться на подобный шаг, нужно подробно изучить и понять все, что вы собираетесь делать в моторе.

Тюнинг мотора – это целая наука, тернистый путь постижение которой связан с множеством проб и ошибок. Поместить в одну статью все множество решений, а также информацию, позволяющую улучшить любой двигатель – невозможно. Но дать четкое представление о том, что такое форсирование двигателя, и какие методы стоит применять для улучшения динамических характеристик авто – вполне осуществимо.

Определение форсирования

Форсирование (от английского «force» – сила) ДВС – это улучшение мощностных показателей, характеризующихся крутящим моментом и максимальной мощностью.
Условно такое улучшение разделяется на работы в двух направлениях:

  1. видоизменение электронных настроек, корректирующих время, продолжительность впрыска, степень «опроса» датчиковой аппаратуры и характер команд исполнительным устройствам;
  2. механическая доработка узлов и агрегатов, влияющих на работу ДВС. Это целый комплекс работ по модернизации цилиндропоршневой группы, ГБЦ, впускной и выпускных систем. Далее в статье мы рассмотрим эти составные части более подробно.

С чего начинается и чем завершается улучшение мотора

Самый простой способ улучшить динамику автомобиля – это чип-тюнинг. Стоит сразу оговорить, что эффективность такого метода зависит от вычислительной мощности электронного блока управления двигателем (далее ЭБУ) и типа программного обеспечения.

Именно ЭБУ управляет зажиганием и моментом впрыска. Программа управления записана в ПЗУ (постоянное записывающее устройство) блока управления. Способ управления двигателем зависит от калибровок, который прописаны для всех режимов работы мотора (холостой ход, режим максимальной нагрузки и т. д). Именно изменение калибровок позволяет получить прибавку в мощности. Порой этот показатель достигает 20%. Достичь этого можно даже без потери ресурсности. Объясняется это тем, что заводская прописка мотора является во многом компромиссной. Часто даже излишне зажатой из-за экологических норм либо маркетинговых предпосылок.

Как улучшают «железо»

Комплексное форсирование двигателя включает в себя доработку:

  • деталей мотора;
  • впускной системы;
  • выпускной системы;
  • системы приготовления топливно-воздушной смеси.

Остановимся на всех пунктах по порядку.

Доработка «сердца»

В кругу тюнеров до сих пор не угасают споры о правильной последовательности проведения работ. Поэтому мы просто дадим перечисление возможных методов форсирования мотора:

  • доработка ГБЦ, которая может в себя включать увеличения сечения впускных и выпускных каналов, что позволит мотору лучше дышать, замена седл, установку больших клапанов, стачивание толщины ГБЦ, приводящее к увеличению степени сжатия;
  • блок двигателя может быть расточен до желаемого ремонтного размера, что позволит увеличить объем двигателя. В случае с гильзованными блоками, возможна установка гильз с увеличенным внутренним диаметром. Это влечет за собой установку больших поршней, а также иных колец;
  • установка распредвалов, изменяющих процесс газообразования в камере сгорания. Изменение происходит за счет подбора формы кулачков, что влияет на величину подъема клапанов и степень перекрытия. В зависимости от настройки, распределительные валы могут быть низовыми (машина хорошо разгоняется с низких оборотов), верховыми («в полную грудь» мотор дышит лишь на высоких оборотах), а также с усредненным значением. К примеру, мотор будет выдавать хороший момент на «низах», неплохой в среднем диапазоне оборотов, но затухать на «верхах»;
  • замена коленчатого вала на изделие с большим радиусом кривошипа. Величину стоит подбирать с учетом длины шатуна. Зарубежная литература называет это отношение «R/S». Правильно подобранное соотношение может сделать мотор «верховым» либо низовым;
  • установка облегченных компонентов ЦПГ, маховика. Такое решение позволяет мотору легче набирать обороты. Для облегчения используют кованные шатуны и поршни. Для особо «злых» моторов это жизненно необходимо еще и потому, что используемый материал позволяет переносить большие механические и термические нагрузки.
Впуск и выпуск

Для увеличения количества поступающего воздуха рекомендуют:

  • установить , реализовав холодный забор воздуха;
  • подобрать оптимальное сечение каналов впускной системы; возможна установка равнодлинного впускного коллектора.


Отдельным пунктом при форсировании стоит установка либо турбкомрессора. Каждое из решений имеет свои преимущества и недостатки.
Доработка выпускной системы начинается с установки коллекторов, именуемых «пауками». Форма и длина выпуска должны подбираться индивидуально. Сечение трубы выхлопной системы должно быть увеличено. Обязательны к удалению катализаторы, сажевые фильтры.

Зажигание

Форсирование старых моторов, на которых применяется контактная система зажигания, обязательно требует доработки узлов искрообразования. Причина этого в том, что искра в таких системах слабая, а на высоких оборотах и вовсе не стабильная.

Решением этой проблемы – в . Еще лучших показателей можно добиться с микропроцессорной системой управления искрообразованием.

Подача топлива

Логично, что увеличение количества поступающего воздуха, приводит к возможности подачи большей порции топлива. Этого можно достичь, установив жиклеры с большей пропускной способностью, большие форсунки в случае с инжекторными ДВС, а также топливного насоса большей производительности.

Финальная настройка

Если вы улучшили «железо», это еще не значит, что вы провели грамотное форсирование двигателя. Каждое изменение в конфигурации требует настройки и соответствующей прошивки ЭБУ. Лучше всего, если настройка мотора будет осуществляться онлайн в процессе движения. Только в таком случае можно получить действительно хороший результат.

При составлении материала использованы фотоматериалы с интернет – ресурсов Инжектор-ВАЗ, SVR Conversions, Team-RS, Двигатели-ВАЗ.ru, МотоПром, Картюнинг, ОКБ «Динамика» и многих других.

Некоторые материалы могут дублироваться с основным содержанием сайта. Это очень популярная статья. Она, с купюрами (но, в основном, без), украдена и размещена на добром десятке «тюнинговых» сайтов и в автомобильной прессе государства Украина. (Я даже несколько польщен тем, что у меня так много воруют – значит, есть что. В связи с этим я разрешаю свободную перепечатку без ссылки на первоисточник для всех представителей сексуальных меньшинств пассивного т ипа ).

Вам судить о качестве «услуг» таких «тюнингаторов», которые сами два слова не могут связать о том, что предлагают людям за немалые деньги. Люди, будьте бдительны! :

Cкупые цифры роликового стенда.

Сколько же можно выжать лошадок из 8 ‑кл. серийного двигателя 21083 . Испытания на роликовом стенде автомобиля ВАЗ 2108 – 17 .10 .2002 проводимого при участии Uncle Sam.

Исходные данные.

ВАЗ 2108

  • Двигатель 1 ,6 , распредвал и ГБЦ кроссовые
  • Спортивный ресивер, 52 мм ДЗ, фильтр нулевого сопротивления, свободный выпуск
  • Без расходомера, дополнительные коррекции по атмосферному давлению и темп. воздуха.
  • Датчик кислорода. ДПКВ – на маховике. Ограничитель оборотов – 8500
  • Стандартная КПП

Что получилось (данные по ВСХ с роликов).
Максимальная мощность 126 лс при 7400 об и скорости 206 км/ч. Естественно без учета Сх, т.к. ветра на роликах нет:).

ВСХ стандартного двигателя 2112

Увеличение рабочего объема

Наиболее распространенным вариантом увеличения рабочего объема до 1600 куб. см является увеличение хода поршня до 74 ,8 мм (стандартный – 71 мм) путем замены коленчатого вала и поршней. Тут есть несколько вариантов

а) «Кованые» поршни распространенные размеры 82 ,0 , 82 ,4 , 82 ,5 84 ,0 мм различных классов. «Кованые» поршни бывают как обычной формы, так и Т‑образные. Последние значительно легче по массе.
б) Стандартные поршни, прошедшие специальную механическую доработку.
в) Использование поршней 21213 с механической доработкой и заменой шатунов под «плавающий» поршневой палец.

Помимо самого распространенного коленчатого вала с ходом поршня 74 ,8 мм, существуют еще КВ с ходом поршня 75 ,6 (серийный от 1 ,6 ) 78 , 79 , 80 и даже 84 мм. При использовании этих коленчатых валов можно получить объемы от 1580 до 1862 куб. см, причем почти все конфигурации уместить можно и в блоке стандартной высоты. При этом, естественно, страдает «крутильность» двигателя из-за неоптимального R/S.

Сами коленчатые валы выпускаются в трех «весовых категориях» – легкие, средние и тяжелые, из разных заготовок – 2112 , 11183 и пр.
В серийных автомобилях ВАЗ объемом 1 ,6 л. применяется коленвал 75 ,6 , 1 ,5 л. – 71 мм.

Владельцы 16 -кл. двигателей (для которых деньги не имеют значения, могут избежать этого геморроя и приобрести двигатель ВАЗ 21128 объемом 1 ,8 л. (100 л.с, 160 Нм) или объемом 2 ,0 литра и мощностью 118 л.с.

В двигателе 21128 масса кривошипно-шатунного механизма снижена на 190 гр., применен «высокий» блок (выше на 1 ,9 мм.), оригинальный коленчатый вал, шатуны длиной 129 мм., облегченные поршни. По заявлению изготовителей, данная модификация не загибает клапана при обрыве ремня ГРМ.

Для 8 V на том же ОПП выпускается новый двигатель 21084 объемом 1 ,6 л. 21084 выпускается на ОПП только в карбюраторном варианте.

Технические характеристики 21203 21128 21084
Диаметр цилиндра, мм 82 82 ,5 82
Ход поршня, мм 94 74 ,8
Рабочий объем, см³ 1980 1580
Степень сжатия 10 ,6 10
Номинальная мощность, кВт/об.мин 80 /5400 60 /5600
Номинальная кр. момент Н*м, при об/мин 182 /3200 160 /? 124 /3600
Количество цилиндров 4 4 4
Привод клапанов Гидротолкатели Гидротолкатели
Сцепление/диаметр мм 21203 /215
Длина шатуна, мм 129
Октановое число бензина Аи 95 Аи 95 Аи 91
КПП 21203 , 2123
Элементы форсированного двигателя

Дроссельная заслонка

Дроссельный патрубок штатной системы впрыска имеет диаметр 46 мм., для улучшения наполнения цилиндров воздушно – топливным зарядом имеет смысл увеличить диаметр заслонки. Встречаются чаще всего 3 «тюнинговых» размера — 52 , 54 и 55 мм . При самостоятельной доработке корпуса ДЗ имейте ввиду, что дальнейшее увеличение диаметра резко увеличивает шанс испортить патрубок (очень тонкая стенка легко разрушается) и учитывайте тот факт, что сама заслонка имеет несколько необычную форму, простота только кажущаяся. При установке ДЗ необходимо регулировочным винтом установить тепловой зазор между заслонкой и корпусом патрубка, что бы исключить заедание заслонки (особенно при боьших перепадах температур) и обеспечивать небольшую подачу воздуха даже при положении дросселя 0 %.

ИМХО, данная фича имеет смысл только на форсированных ДВС и то, только в режиме «полная дырка». Эффект «резвости», получаемый от применения такой заслонки – субъективен и ни что иное, как большая подача воздуха при малом открытии ДЗ (аналогично, если вы просто сильнее и резче нажмете на газ). Недостаток – дерготня на очень малых дросселях. Решается проблема просто – нужно обеспечить более плавное и пропорциональное открытие ДЗ. Решается это небольшим «тюнингом» кулачка привода ДЗ (от Dodgev-103 ) Применение данного профиля убирает все минусы управления при малых углах ДЗ. Правда, при этом пропадает и былая псевдо – «резвость». Еще один отрицательный фактор – качество изготовления «тольяттинских» ДП с базаров оставляет желать лучшего.

Воздушный фильтр

Как вы уже заметили, практически все тюнинговые нововведения связаны с воздухом и его прохождением по пути в цилиндры Вашего двигателя. Важно обеспечить его беспрепятственное прохождение и довольно важным элементом на его пути является воздушный фильтр. Качество штатных фильтров отечественного рынка пестрит подделками и оставляет желать лучшего, поэтому стоит взвесить свое отношение к автомобилю и решить стоит ли брать для него довольно дорогостоящий спортивный фильтр. Самый дешевый на сегодняшний день – это фильтр JR (около 40 у.е.). Из «брэндов» часто применяют K& N. Не стоит забывать при этом, что ресурс фирменного спортивного фильтра при правильной эксплуатации (то есть ТО через каждые 5 –10 т.км с использованием только фирменных материалов) около 100000 км.

Впускной ресивер

Немаловажный элемент настройки впуска. Больший, чем у стандартного, объём позволяет, при правильной конструкции и настройке, сгладить пульсации воздуха, кроме того, в такой конфигурации длина впускного тракта короче, что позволяет получить дополнительный момент на средних и высоких оборотах. Для получения высокого момента на низких оборотах, впускные каналы, наоборот, должны быть длиннее. Оптимальным было бы изменение длины впускных каналов в зависимости от оборотов. Например, до 2700 – 3000 об/мин. работает длинный впускной тракт, после – короткий. Данное решение реализовано на многих иномарках, ВАЗ тоже разработал двигатель 11193 с изменяемой длиной впускного коллектора и фаз ГРМ еще в 1998 г. На тюнинговые среднефорсированные моторы обязательно устанавливают ресиверы увеличенного объема.

Тюнинговый ресивер для восьмиклапанного двигателя ВАЗ
Тюнинговые ресиверы на 16 V – самодельный и SVR Conversions

Впускные и выпускные каналы должны быть тщательно обработаны – увеличен диаметр (на впуске, не рассчитанным увеличением диаметра выпуска можно добиться порой противоположного эффекта), убраны все неровности, наплывы, стыки – все, что способно тормозить движение потока. Каналы должны быть тщательно зашлифованы.

16 V Так выглядят шлифованные каналы ГБЦ 8 V
А это впускные каналы 16 -кл. впуска. Слева – заводская отливка, в центре – обработанная. Справа – доработанная 16 -кл. ГБЦ под вал с большим подъемом.

Некоторые конторы предлагают полировку – это технически безграмотно. К слову сказать, не все «нестыковки» в ГБЦ следует спиливать, некоторые из них выполняют довольно важную роль, создавая в нужном месте противодавление или торможение потока.

Клапана желательно использовать увеличенного диаметра и/или облегченные. При раскрутке двигателя свыше 7000 об/мин рекомендуется использовать более жесткие клапанные пружинки или спортивные пружинки «Schrick» и модифицированные (облегченные титановые) тарелки клапанов. На 8 ‑кл. двигатель отлично «вживляются» клапана от BMW с диаметром стержня 7 мм. Так же, недорого (по тюнинговым меркам) можно приобрести клапана «Shrick» или изготовить легкие титановые клапана с защитным покрытием по Вашему чертежу (на декабрь 2003 г. стоимость одного такого клапана – 21 USD)

Если предполагается использование стандартных клапанов – они должны быть максимально облегчены и притерты. На ВАЗовском конвейере отсутствует операция притирки клапанов, фаска на клапанах и седлах рассчитана на «самопритирку» во время обкатки.

Распредвалы для тюнинга и спорта отличаются подъемом и фазовой характеристикой. Диапазон рабочих оборотов в котором распредвал дает эффект повышения наполнения двигателя определяется шириной фаз открытия клапанов и волновыми (частотными) параметрами его газового тракта, т.е. геометрическими параметрами систем впуска и выпуска. А вот сама величина этого эффекта будет определяться максимальным подъемом, «временем-сечением» открытия клапанов и параметрами их перекрытия, при условии, что адекватно снижено сопротивление газового тракта. Тут важно определиться – для каких целей форсируется двигатель и, исходя из этого выбирать распредвал.

В настоящее время ассортимент предлагаемых распредвалов постоянно расширяется. Перечисление одних только «брендов» впечатляет – «МастерМотор», «СТИ», «ТоргМаш», «Динамика», «Брагинские», «Нуждинские», «Стольниковские»…


Примерная фазовая характеристика ГРМ при использовании тюнинговых распредвалов

Принцип увеличения подъема клапана перешлифовкой стандартного распредвала

При замене распредвала крайне желательно (а в большинстве случаев – обязательно) применение так называемой «разрезной шестерни», т.к. необходимо очень точно настроить фазовую характеристику тракта, «поймать его резонанс». Устройство такой шестерни крайне просто – обеспечивается возможность плавного смещения шестерни относительно центра с последующей фиксацией в выбранном положении. Существуют также «разрезные» шкивы коленвала.

Для 8 ‑кл. двигателей ВАЗ выпускается довольно широкий диапазон валов, на любой вкус. Наиболее перспективны для «городских битв» р/валы с 49 -го по 55 ‑й валы, для рейсинга – №62 , далее идут валы чисто спортивные, для ралли и кольцевых гонок.

Несомненный интерес представляет новое направление ОКБ Динамика – р/валы с неплоскими толкателями – линейка р/валов RX для двигателя 21083 . Данное техническое решение позволяет реализовать очень большой подъем клапанов с высокой скоростью открытия/закрытия клапана и довольно узкой фазовой характеристикой. ОКБ «Динамика» имеет патент на данный профиль ГРМ, хотя подобное техническое решение встречалочь на довольно старых иноведрах. ОКБ «Динамика» выпускает 6 модификаций RX: RX1 -RX3 для «бытовых» двигателей и RX4 -RX6 для автоспорта.

Для 16 -кл модификаций Мастер-Мотор выпускается всего три пары тюнинговых валов 38 /32 , 44 /38 и 50 /44 (в недавнем прошлом выпускалась довольно удачная пара 52 /48 , которая была в «бытовой» линейке самая экстримальная.), с высотой подъема до 9 ,6 мм (серийный 7 ,6 ), остальные – чистый спорт. При установке валов следует иметь ввиду, что в новых (2003 г.) ГБЦ они могут задевать за приливы, причем, чем выше подъем, тем большая вероятность. Поэтому нужно обязательно проверять «прокрутку» вала, и при необходимости доработать ГБЦ .

Информация по теме:

1 . Тюнинговые и спортивные распределительные валы 16 V

2 . Тюнинговые и спортивные распределительные валы «СТИ»

3 . Тюнинговые и спортивные валы ОКБ «Двигатель»

4 . Тюнинговые и спортивные валы НПФ «Мастер Мотор»

4 . Тюнинговые и спортивные валы «Динамика»

5 . Немного о качестве валов «СТИ»

Регулировка разрезной шестерни (шкива Верньера).

Информация с сайта http://team-rs.ru

1 . Пометить на обоих, неподвижной и подвижной частях, стандартную метку, согласно стандартной шестерни.
2 . Установить на вал, надеть ремень и совместить все метки (коленвал, распредвал)
3 . Проконтролировать впускной и выпускной клапан 4 ‑го цилиндра: при совмещенных метках должно быть перекрытие (одинаково открытые впуской и выпускной клапаны). Если перекрытия нет (т.е. один открыт больше чем другой), ослабить винты шестеренки и повернуть вал относительно внешней части шестерни). По нахождении перекрытия – поставить метки на шестерне (как в п.1 ). В этом положении вал находится в точке перекрытия и точно совмещены метки коленвала и распредвала. Это условный «0 », от которого идет регулировка в зависимости от поставленных целей.
Если РВ проходит метку раньше КВ это «опережение», если позже – «запаздывание».

Подача топлива.

Регулятор Давления Топлива . Надеюсь, не нужно разъяснять, как важно поддерживать в рампе форсунок постоянное давление топлива. И, если при обычной городской езде штатного регулятора давления топлива вполне хватает, на высоких оборотах возникает ситуация, когда постоянно открытые форсунки приводят с общему снижению давления в рампе. Как следствие – снижение топливоподачи, плохой распыл, сбой в расчетах и пр. Поэтому при форсировании двигателя имеет смысл увеличить давление на 0 ,5 – 1 атм., в зависимости от степени форсировки двигателя. Естественно, что при этом необходимо скорректировать программу впрыска, что бы обеспечить правильный состав смеси. В последних «переходных» моделях и новых двигателях ВАЗ объемом 1 ,6 литра применена безсливная система, РДТ находится в баке в сборе с бензонасосом и работает с более высоким давлением 3 ,8 Атм.

Форсунки
. При форсировании мотора вполне может сложиться ситуация, когда производительности (количество пропускаемого топлива) может просто не хватить. В таком случае потребуется замена форсунок на более производительные или установка второго ряда форсунок. Второй вариант довольно сложен и трудоемок, хотя и возможен даже на стандартном блоке «Январь 5 .1 », поэтому проще, все же установить более производительные форсунки, с производительностью от +15 % до +50 % (общедоступные форсунки от автомобилей ГАЗ применять нежелательно, т.к у них один плюс – большая производительность, все остальные – минусы, и самые жирные – быстродействие и нелинейная хар-ка в начале диапазона, там, где у ВАЗа ХХ.) Характеристики форсунок

Прошивка

Вне всяких сомнений, что для того, что бы получить максимальный эффект от доводки двигателя необходима соответствующая корректировка практически всех калибровок впрыска. Причем однозначно необходима тонкая доводка калибровок на конкретном автомобиле, в результате которой получается прошивка под конкретное «железо», его настройку, водителя и его стиль управления автомобилем. Окончательная настройка двигателя и прошивки – это, одной фразой – борьба за воздух, двигатель должен без помех потреблять максимально возможное количество воздуха, прошивка должна быть настроена на оптимальную подачу топлива и установку углов зажигания во всех режимах работы двигателя. С появлением для серийных версий прошивок Январь 5 инженерного блока J5 On-Line Tuner , (а позже и J7 On-Line Tuner) позволяющего на ходу, в режиме реального времени отстраивать калибровки этот процесс становится менее времяемким. Ранее существовали такие системы только под тюнинговые и спортивные блоки «Корвет» фирмы ABIT (Санкт-Петербург). В процессе настройки задача тюнера обеспечить правильный состав смеси – до 12 ,6 :1 в мощностном режиме и 15 ,5 –16 ,5 в экономичном.

Казалось бы все просто, но на деле это тонкий и кропотливый труд – состав смеси должен быть оптимален во всем диапазоне оборотов двигателя. Кроме этого существуют режимы мощностного обогащения, переходные режимы и пр… Приходилось много часов выкатывать с инженерным блоком, постоянно контролируя состав смеси. С газоанализатором (ГА) из-за его большой инерционности можно, но довольно неудобно работать. Большим прорывом является применения при настройке Альфометров – контроллеров широкополосных ДК фирмы «Innovatemotorsports» (USA).

Система выпуска ОГ.

Как правило, на тюнинговые автомобили устанавливают «пауки» 4 –2 ‑1 хорошо работающие в довольно широком диапазоне оборотов. Системы 4 –1 не прижились в гражданском тюнинге из-за очень узкого диапазона эффективной работы. Принцип работы такого выпуска основан на создании разряжения перед еще не открытым выпускным клапаном, что способствует лучшей продувке цилиндра.

Самым распространенным у нас «тюнингом» является установка «спортивного» глушителя. Самой распространенной (и, естественно, самым дешевой) является продукция Nex (имхо – полный отстой) и PowerFull, реже встречаются Remus, Asso, Sebring… Толк от такого глушителя может быть только в комплексе с прямоточным «пауком», фирменным основным и дополнительным глушителем с трубами увеличенного диаметра (не менее 55 мм для двигателя 1 ,6 и выше). Иначе – только глубоко пафосный звук. Причем Powerfull выпускает наименее «шумные» модели, ASSO – самые агрессивные и громкие. PRO-SPORT предлагает «банки» с возможностью регулировки «громкости» +/- 10 db с помощью съемного вкладыша. Ну и особый интерес вызывает глушитель Pro-Sport с электрическим (из салона) управлением громкостью, от стандарта до «Super-Sport» (разница 30 db). Звук выхлопа – дело вкуса, лично мне нравится тихий «рык» – это большая банка PowerFull (в центре) и двухтрубный (DTM) Remus. Однако цена первого 75 –80 USD, второго – больше 300 ..

PowerFull Sebring Pro-SPORT
Набор труб 51 мм Сильфон Резонатор

Ряды КПП, главная пара


Выбор КПП и ГП зависит от поставленных целей и возможностей двигателя. В таблице перечислены основные популярные ряды бюджетной серрии.

Ряд/передача 1 2 3 4 5 6
Стандарт 3 ,636 1 ,950 1 ,357 0 ,941 0 ,784
21083 –05 2 ,923 1 ,810 1 ,276 1 ,030 0 ,880
21083 –06 2 ,923 1 ,810 1 ,276 1 ,063 0 ,941 0 ,784
21083 –07 2 ,923 2 ,053 1 ,555 1 ,310 1 ,129
21083 –08 3 ,416 2 ,105 1 ,357 0 ,969 0 ,784
21083 –11 3 ,636 2 ,222 1 ,538 1 ,167 0 ,941 0 ,784
21083 –12 3 ,250 1 ,950 1 ,357 1 ,030 0 ,784
21083 –18 3 ,170 2 ,105 1 ,480 1 ,129 0 ,886 0 ,784

На автомобилях 2108 –09 -99 –15 серийно устанавливается ГП с передаточным числом 3 ,9 , на «десятое» семейство – 3 ,7 . Устанавливая на авто ГП с большим передаточным числом можно заметно повысить динамику на низах, теряя, правда, при этом в максимальной скорости. Как правило, на рынке предлагаются уже готовые «коммерческие» ряды КПП, с которыми возможно применение кроме стандартных ГП 3 ,7 ; 3 ,9 ; 4 ,1 , тюнинговых ГП – 3 ,5 ; 4 ,3 ; 4 ,5 ; 4 ,7 ; 4 ,9 и 5 ,1 . Самым важным параметром при расчете трансмиссии является общее передаточное число (КПП+ГП) на каждой передаче.

Хорошим примером неграмотного подхода к расчету трансмиссии является стандартная КПП переднеприводных ВАЗ. В результате несогласованности по оборотам на 1 и 2 ‑й передаче, последняя испытывает сильные перегрузки при переключении, что выводит ее из строя раньше других. При установки рядов в автомобили 10 -го семейства желательно применение 083 вторичного вала.


Передаточные числа и скоростные характеристики разных вариантов «скрещивания» рядов КПП и ГП можно посчитать

Блокировка дифференциала.

Блокировка дифференциала (дифференциал повышенного трения, самоблокирующийся дифференциал). В отличие от стандартного дифференциала, «блокировка» позволяет перераспределить крутящий момент с разгруженного колеса на более загруженное или с колеса с меньшим коэффициентом трения на колесо с хорошим сцеплением с дорогой.

« Блокировки» бывают винтовые и дисковые. Винтовые – «Quaife» применяются на гражданских машинах – не требуют специального обслуживания и часто изготавливаются в «гражданских» версиях (невысокая степень блокировки), удобных для повседневной эксплуатации автомобиля. Такая блокировка увеличивает проходимость и устойчивость в поворотах, однако необходим определенный навык – управление автомобиля с блокировкой отличается от автомобиля со стандартным дифференциалом.

На спортивных автомобилях используются дифференциалы дискового типа, способные передавать почти весь момент на загруженное колесо. Такие блокировки используются в основном в автоспорте.

Тормозная система

Тюнинг автомобиля вообще логичнее начинать с тормозной системы, а именно с передних тормозов, именно на них приходится основная нагрузка при торможении. При этом не следует забывать, что вмешательство в штатную тормозную систему запрещено ПДД.

На автомобили ВАЗ возможна установка передних вентилируемых дисков диаметром 14 ,15 ,16 дюймов. На этом лучше не экономить и приобрести фирменные диски и тормозные колодки. Задние дисковые тормоза – дорогостоящее удовольствие, однако с ними эффективность торможения становится значительно выше.

Что бы не кормить многочисленный персонал тюнинговых фирм, которые хотят заработать все деньги сразу задние дисковые тормоза можно сделать из передних «восьмых» дисков и суппортов от Оки (ВАЗ-2108 , VW) и гидравлическим или механическим стояночным тормозом. Изготовить и установить такие тормоза достаточно просто.

Следует иметь виду, что вмешательство в тормозную систему – серьезное решение, влияющее на Вашу безопасность, запрещенное ПДД. На мой взгляд, если уж эффективность торможения никак не устраивает, наиболее оптимально использование впереди – фирменные вентилируемые перфорированные тормозные диски, сзади – тормозные барабаны увеличенного диаметра (от классики). Такое тех. решение применено на ВАЗ 21106 . Естественно применение качественных тормозных колодок.

Подвеска

Правильно настроить подвеску под определенные условия – задача важная и сложная. Вариантов «универсальной» подвески просто не существует. Выигрывая в одном всегда проигрываешь в другом. У форсированного автомобиля подвеска должна быть настроена достаточно жёстко и как можно ниже стандартной. Замене или настройке подлежат амортизаторы, пружины – спортивные или обрезанные штатные, либо заниженные пружины с прогрессивной характеристикой, опоры стоек заменены на шаровое соединение («ШС») или тюнинговые опоры SS20 . Так же должна быть увеличена жесткость кузова с помощью специальных распорок. Настройка подвески – очень сложное и кропотливое занятие.

Спорт – краб 2108 Поперечина 2108 Опоры SS-20
Задний стабилизатор Растяжка передняя 2110 Задняя растяжка 2110


Nitro Oxide System

Этот способ форсировки двигателя применяется для гонок на короткие дистанции и несмотря на огромное количество нереальных слухов не представляет собой ничего нового, революционного и сверхестественного. Для форсирования двигателей для коротких гонок, где требуются короткие мощные ускорения, применяется неочищенная техническая закись азота. Эффект достигается за счет увеличения в камере сгорания количества свободного кислорода, способного эффективно окислять большее количество топлива.

Для обеспечения максимальной отдачи двигателя необходимо точно соблюдать соотношение топливо/окислитель. В двигателях внутреннего сгорания в качестве окислителя используется кислород, содержащийся в воздухе, доля которого примерно примерно 20 %. Количество топлива подаваемого в цилиндр напрямую зависит от количества потребляемого воздуха. Чрезмерное обогащение приводит к противоположному результату – богатая смесь медленно и плохо горит из-за отсутствия окислителя. Закись озота содержит 35 –36 % кислорода, следовательно, на 15 % можно увеличить топливоподачу без снижения эффективности процесса горения.

Следует иметь ввиду, что при этом резко повышается температура двигателя и применять впрыск закиси более чем на 15 –20 сек. без применения дополнительных средств охлаждения губительно для двигателя. В настоящее время существует две разновидности впрыска «нитроса»: обычная, когда осуществляется подача только закиси во впускной коллектор и второй, когда осуществляется дополнительная подача уже готовой топливной смеси. Вторая система намного сложнее и немного эффективнее. В карбюраторных системах установка требует установки системы дополнительной топливоподачи, инжекторные системы перекалибровываются и, возможно, потребуют установки топливных форсунок с большей производительностью.

Для тех, кто заинтересовался – более подробно можно почитать здесь: http://larkon-auto.ru/tuning/motor/nitrous.htm

Pесурс у форсированных моторов

Износ двигателя зависит, прежде всего от степени форсировки, нагрузки, условий эксплуатации и качества ГСМ. Режимы максимальных нагрузок в повседневной жизни используются крайне редко и, как правило, непродолжительное время. Поэтому можно смело утверждать, что при «гражданском» тюнинге ресурс двигателя практически не меняется. И, даже наоборот, может измениться в сторону увеличения. Доводка двигателя это, в большинстве случаев – индивидуальная высококвалифицированная ручная работа, точная подгонка, развесовка, балансировка ДВС. Используется самый современный инструмент, постоянно накапливается опыт и изучаются технологии. Разумеется, качество работы в этом случае несопоставимы с конвейерной сборкой.

http://tuningplus.narod.ru/articles/tun_theory/index.htm

http://gt-parts.com/modules.php?op=modload& name=Subjects& file=index

http://tuningplus.narod.ru/articles/tun_pract/theory_practics.htm

http://auto2141 .narod.ru/soderzh.html

http://dvpt.narod.ru/russian/history/index13

http://beetle.org.by/tuning3 .html#31

http://www.innovatemotorsports.com/index.html

http://www.performancetrends.com/

http://www.xede.com.au

http://innovatemotorsports.com

В таком вопросе нельзя без щепотки теории, поэтому позвольте пару слов о природе мощности, чтобы смысл всяких «железных» доработок был понятнее. Подробно на этом вопросе я останавливался в одном из , а тут лишь обозначу коротко по сути. Мощность для любого двигателя внутреннего сгорания может быть выражена как крутящий момент, умноженный на обороты, с коэффициентом.

Не волнуйтесь, на выходе это все та же работа в единицу времени, просто так куда удобнее оперировать цифрами из технических характеристик машины.

Поэтому очевидно: для увеличения мощности нужно увеличивать крутящий момент и обороты. Ну или один из этих параметров.

На словах задача выглядит просто. Казалось бы, какая разница, 5 тысяч оборотов или 8? На практике зависимость нагрузок на цилиндропоршневую группу от оборотов – квадратичная. Если по-простому, то безоглядно поднимать рабочие обороты нельзя – мотор быстро получит необратимые механические повреждения. Поэтому нужно либо «затачивать» мотор под , либо все-таки идти путем увеличения крутящего момента.

На фото: Koenigsegg Regera, мощность: 1 100 л.с., максимальный крутящий момент: 1 280 Н*м при 4 100 об/мин

Чуть о природе крутящего момента

С ним тоже не так все просто. При поднятии момента нагрузка на поршневую группу растет уже не квадратично, а линейно, но увеличивается нагрузка иначе. Сильнее нагружаются коленчатый вал, шатуны, поршневые пальцы и сам блок цилиндров.

Ну хорошо, будем увеличивать момент осторожно. А что для этого надо сделать? «Вогнать» в мотор больше воздуха для окисления большего количества топлива. Как известно, для сжигания одного килограмма бензина нужно 14,7-15 килограммов воздуха. В пересчете на литры это выглядит куда внушительнее: 1,4 литра бензина против 12 кубометров, или же 12 тысяч литров воздуха. Поэтому-то, как вы понимаете, не так сложно подать в мотор нужное количество бензина, как обеспечить его воздухом.

Поэтому крутящий момент будет зависеть от количества воздуха, подаваемого в цилиндр за такт, а мощность – от того, сколько мотор может переварить в единицу времени.

Выводы напрашиваются сами собой: для форсировки нужно либо увеличивать рабочий объем, либо применить наддув!

Крутящий момент и объем

Так уж получилось, что в отношении почти любого атмосферного двигателя действует эмпирическое правило: 85-100 ньютон-метров приходятся на 1 литр рабочего объема. Моторчик объемом 1,6 литра будет иметь 140-160 Нм, двухлитровый – 180-200. Это фактический предел.

Правило это довольно универсальное и применимое к моторам как давним, так и совсем новым. Мощным и совсем слабеньким. Разве что совсем старые моторы отклоняются от него. Вот МеМЗ-968, мотор от Запорожца, его рабочий объем 1,2 литра, момент – 80 Нм. Но при этом ВАЗ-2101 – те же 1,2 литра, но уже 87 Нм. И это старые карбюраторные двигатели с совершенно ужасными по современным меркам характеристиками системы питания и зажигания!

У современного моторчика Skoda Fabia 1,2 выдает уже 112 Нм. Тойотовский 1ZZ-FE на 1,8 литра объема выдает 171 Нм, а куда более мощный 2ZZ-GE – всего 180 Нм. Мерседесовский М111 2,3 литра выдает 220 Нм, а куда более новый и мощный М272 3,0 – ровно 300 Нм. Экстремально форсированный Honda K20A 2,0 имеет момент 215 Нм – чуть лучше «среднего». Ну и так далее.

Кстати, даже формульные атмосферные моторы 2,4 имели момент в пределах 260 Нм. При оборотах за 18 тысяч этого хватало для получения очень высокой мощности.

Причина столь малого разброса в «форсировании по моменту» именно в том, что он зависит от степени наполнения, площади поршня и хода поршня. Степень наполнения ограничена атмосферным давлением и еще немного можно выжать за счет хорошо проработанной системы впуска. Поэтому сильно поднять крутящий момент без увеличения рабочего объема не только нельзя, этого попросту не нужно.

Вот моторы с турбонаддувом делают, что хотят. Хотите 250 Нм с мотора 1,4? Пожалуйста, двигатель 1,4 TSI EA111 на Skoda Octavia это может. На Fabia RS тот же мотор мощнее, но момент такой же. А на Мерседесах мотор M274 2,0 DE20 AL может иметь как 350 Нм, так и 370. В общем, любые варианты возможны. Турбина наддует столько, сколько выдержит механическая часть мотора.


На фото: двигатель M274, мощность: 245 л.с., крутящий момент: 370 Н*м при 1 300-4 000 об/мин

Главный вывод, который нужно сделать: без наддува нет момента. Даже самые серьезные изменения дадут лишь небольшой прирост. И то в основном на высоких оборотах.

Про форсировку турбомоторов я подробно расскажу в следующей статье. Но если вы противник турбин и все же решились «допилить» свой атмосферный мотор, двинемся дальше. Что такого происходит с мотором, что с атмосферного 1,6 какой-нибудь Fiesta получают 180-220 лошадиных сил без всякого наддува, а мощность скромных двухлитровых с турбонаддувом переваливает за 400 или даже 800 сил? И что придется поменять в вашем совершенно обычном двигателе, чтобы он выдавал хотя бы 180-200 «лошадей»? Глобально вроде бы все понятно: либо «дуть» во имя момента, либо «крутить» во имя оборотов. А что придется менять в конструкции для достижения фантастических результатов?

Работы по «железу»

Даже если мотор остается атмосферным, хлопот немало. Увеличение рабочих оборотов – дело сложное и затратное. В первую очередь заботятся о том, чтобы поршневая группа вообще выдержала нагрузки. Улучшения идут в двух направлениях: увеличивают прочность и вместе с тем снижают массу поршневой группы.

Нам необходимы: кованый коленчатый вал, кованые Н-образные шатуны, Т-образные поршни пониженной высоты, особо прочные болты шатунов. Ну а более производительный маслонасос позволит снизить потери и обеспечить приемлемую прочность. У особенно форсированных двигателей для гонок поршень может остаться всего с двумя поршневыми кольцами для снижения массы, а для снижения потерь на трение их делают минимальной толщины.

Если в ваших планах – обороты свыше 10 тысяч в минуту, шатуны придется делать из титановых сплавов, хотя это не самый лучший материал для деталей двигателя. Несмотря на высокую прочность, его сплавы слишком пластичны, а в ДВС точность изготовления идет на микроны. Очень высокая нагрузка приходится на нижнюю головку шатуна, и потому требования к их шпилькам или болтам очень высоки, и тюнинговые детали стоят крайне дорого именно по этой причине.

Конечно, новой поршневой группой изменения не ограничиваются. Требования к механизму ГРМ тоже растут. С ростом оборотов должна возрастать упругость клапанных пружин, чтобы они успевали возвращать тарелки в закрытое положение. Тут нужно снижать массу клапанов, а заодно и их возможности по теплоотдаче. К тому же с более агрессивными распределительными валами скорость открытия и закрытия клапанов увеличивается, и растет нагрузка на все компоненты механизма. В общем, клапаны обычно заменяют на облегченные и особо прочные. Титановые детали изредка применяют и тут, но чаще в ход идут высокопрочная сталь и металлокерамика.

Ну а дальше вопрос в настройке резонансных явлений на впуске и выпуске мотора с помощью впускного коллектора, выпуска и распредвалов. Разумеется, расширяют «узкие места» в виде дросселя, а то и переходят на многодроссельный впуск, с отдельной заслонкой для каждого цилиндра.

Если действовать по уму, то оптимизации обычно требует также форма каналов в ГБЦ и остальных местах впускного тракта. Для этого мотор «продувают» и ищут точки потери давления – места с повышенным сопротивлением течению воздуха. Процессы доработки впуска на практике ничуть не проще доработки поршневой группы мотора, а при «легком» тюнинге и вовсе съедают основную долю бюджета доработок.

Вот, например, мотор Opel C20XE. Двигатель дорабатывался специалистами Lotus и является типичным примером «двигателя для омологации» – мотора, изначально подготовленного к переделкам самим производителем. Не зря его использовали в WTCC команды Opel, а затем Chevrolet и Lada добрых полтора десятка лет. Его конструкция неплохо переносит форсирование, и потому список необходимых изменений выглядит достаточно скромным.


С мотором изначально менее «прочным» бюджет был бы выше, причем в разы. Стоковый C20XE имеет объем 2,0 литра и мощность 150 л. с. Английские компании набрали большой опыт по подготовке этого двигателя к различным гонкам и существуют так называемые «киты», которые можно купить и установить на свой мотор. Разумеется, двигатель должен быть идеально собран и не иметь значительного износа. Для примера воспользуемся продуктами компании Qedmotorsport.

Любой комплект доработок включает в себя впускной коллектор с индивидуальными дросселями на каждый цилиндр диаметром 45 мм, новый регулятор давления топлива, топливную рампу, новую систему управления двигателем (ECU), двухступенчатый ограничитель максимальных оборотов и поставляется в сборе с комплектом проводки. Система омологирована для применения в автоспорте.


Минимальный уровень доработок гарантирует мощность 190-200 л. с. при установке распределительных валов с большой высотой кулачков и более крепких болтов шатунов. Цена такого комплекта – 1 800 фунтов. Небюджетно, зато все рассчитано не в гараже на коленке, а профессионалами.

Хотите больше? Набор доработок C20XE до 210 л. с. включает в себя замену поршней для работы на более высоких оборотах, разрезные шестерни ГРМ для тонкой настройки фаз и еще более «агрессивные» распределительные валы. Цена такого комплекта уже 2 300 фунтов.


Для получения еще 10 л.с. сверху, с пределом мощности 215-220 л.с., комплект получает новые распредвалы, предназначенные для работы без гидрокомпенсаторов, новые толкатели, новые клапанные пружины. Цена такого комплекта уже 2 550 фунтов.


Топовый комплект, с максимальной мощностью до 245 л.с., включает в себя тот же набор, что и предыдущий, но настроенный на более высокие обороты и нагрузку. Цена – 2 750 фунтов. Готовый же двигатель с сертификатом стенда на 240-260 л.с. имеет цену порядка 3 500-5 000 фунтов, в зависимости от производителя.

Максимальный уровень мощности, который имели заводские гоночные команды с таким мотором, – порядка 280-320 лошадиных сил при неограниченном бюджете.

Другой пример – очень популярный на раллийных Fiesta и Focus мотор 2,0 Duratec. Те же 2 литра и 150 л.с., но более современная конструкция. Для примера возьмем английские доработки Omex Technology Systems.


Мотор с комплектом доработок до мощности в 180 л.с. стоит 5 995 фунтов без учета налога с продаж. В комплект входит новый впускной коллектор с индивидуальными впускными патрубками и дроссельными заслонками, система управления, «злые» распределительные валы, усиленные болты шатунов и выпускная система. Максимальные обороты – 7 800 в минуту, максимальная мощность достигается при 6 500.


Мотор с комплектом доработок до 200 л. с. включает в себя уже доработки ГБЦ и камер сгорания. Цена такого мотора – 6 895 фунтов без учета налогов. Максимальная мощность достигается при 7 000 оборотов.

Максимальный уровень доработки до мощности 260 сил – это кованые поршни для высочайших нагрузок, Н-образные кованые шатуны, более эластичные пружины клапанов и комплект облегчения ГРМ, более производительные форсунки и другие доработки. Максимальные обороты 8 700, максимальная мощность при 8 500 оборотах. Цена такого двигателя уже 11 595 фунтов.


В общем, как видите, правильный «атмосферный тюнинг» – это довольно дорого, сложно, а отдача на выходе не то чтобы ошеломляющая.

Эффект

Даже при небольшом увеличении максимальных оборотов можно существенно прибавить в мощности, если уменьшить падение крутящего момента или даже чуть увеличить его на максимальной скорости вращения.

При сохранении величины крутящего момента за счет его переноса в зону более высоких оборотов можно получить рост мощности на 30-40%. Фактически именно перестройка впуска является залогом высокой мощности атмосферного двигателя, а ограничением здесь выступают возможности поршневой группы.

Предел конструкции

Чем выше степень форсирования атмосферного мотора, тем больше усилий нужно прилагать. Обороты до 7 тысяч не требуют особых усилий, если максимум стокового мотора был на уровне 6 тысяч.

Каждая тысяча оборотов сверх дается дорогой ценой. Все элементы должны становиться легче и прочнее, а это не просто сложно, а очень сложно сочетать. Уже 10 тысяч оборотов для стандартной поршневой группы мотора – недостижимая мечта. Большая часть сильно форсированных двигателей ограничивается оборотами 8 500-9 000 в минуту. Конструкции с особо коротким ходом поршня могут попытаться получить и более высокие обороты. Скажем, малоразмерные мотоциклетные моторы вполне неплохо себя чувствуют на оборотах за 13 тысяч, но форсировать до такой степени «гражданский» автомобильный мотор нереально.

Все ухищрения бесполезны, потери в поршневой группе возрастают слишком быстро. И даже серьезные переделки механизма ГРМ для повышения КПД уже не помогут, хотя для мотоциклетных и гоночных короткоходных есть еще пути. Скажем, есть такая штука как десмодромный клапанный механизм, где не используются пружины – они выдерживают экстремально высокие обороты. Но это дорого и неоправданно – сейчас такой механизм используют только на мотоциклах Ducati, и в основном ради имиджа. А на машинах формулы использовали «пневмопружины» клапанов, позволяющие «играть» упругостью в широких пределах.

Словом, еще раз повторю уже сказанное выше. Серьезно поднять мощность мотора без применения того или иного наддува невозможно. О «наддувном тюнинге» я расскажу во второй части рассказа о форсировке.

Вы когда-нибудь пробовали форсировать атмосферный мотор?

Форсирование мотора. Что такое форсированный двигатель? Только правда и видео материал

Итак, прежде, чем рассматривать способы и методы форсирования двигателя, два слова о том, что означает форсирование в своём прямом значении.

Какие бывают методы форсирования двигателя

Форсирование в переводах: с нем. яз. – усиливать; с франц. яз. – сила – ускорение или усиление какой-либо деятельности. Есть ещё такое значение слова «форсировать» — преодолевать.

Применительно к автомобилям, форсирование двигателя относится к такой категории работ, как тюнинг двигателя. А именно – доработка заводских конструкций и деталей для увеличения мощности.

Производя форсирование двигателя, вы усиливаете или преодолеваете заводские параметры с целью получения на выходе более высокой производительности узлов и механизмов.

В тот момент, когда у вас в голове созреет и утвердится мысль о том, что вам необходимо провести форсирование двигателя, задайте себе пару вопросов.

Для чего вам необходимо форсирование двигателя? Готовы ли вы понести немалые финансовые затраты, производя форсирование двигателя? Если ответы готовы, то вам помогут материалы, в которых описывается подробно форсирование двигателя, видео материалы, в которых вы увидите результаты и процесс форсирования двигателя.

Первый, более подходящий для современных автомобилей, это чип-тюнинг. Чип-тюнинг по сути является вторжением в электронный мозг автомобиля для коррекции firmware (управляющих программ).

Как правило, это коррекция блока управления двигателем или установка дополнительных контроллеров — модулей с целью увеличения мощности двигателя. Без специальных знаний и оборудования самостоятельно не рекомендуется проводить чип-тюнинг.

Второй метод – механическое форсирование двигателя. Сюда входит масса мероприятий, как по доработке уже существующих узлов, так и по замене их на новые, более производительные и эффективные. И, хотя вы умеете держать в руках молоток и зубило, это ещё не повод сразу приступать к форсированию двигателя.

Не забывайте, что любой вид тюнинга, будь-то форсирование двигателя, или , начинается с расчетов изменения поведения автомобиля. Это важно.

Итак, какие наиболее распространённые методы форсирования двигателя.

Увеличение рабочего объёма двигателя

Производится за счёт: замены коленвала на коленвал с большим ходом, увеличения диаметра цилиндров. При этом вам понадобится такая услуга, как , и всё, что с этим связано. Изменение объёма двигателя неизменно сопровождается увеличением объёма камеры сгорания.

Если вы и в состоянии провести эту работу самостоятельно, то не забудьте о техническом осмотре, и всеми нюансами, связанными с изменением объёма двигателя.

Увеличение степени сжатия в камере сгорания

Этот метод форсирования двигателя достигается путем изменения фаз газораспределения (закрытия впускного клапана). Кроме того, установка модифицированного распредвала с широкими фазами увеличивает степень сжатия. Плюс ко всему переход на высокооктановый бензин увеличит мощность двигателя во всем диапазоне оборотов.

Уменьшение механических потерь

К механическим потерям двигателя относятся: на приводы вспомогательного оборудования, на трение, на насосные потери.

  • Трение в цилиндрах блока. Их уменьшение производится за счёт: использования сборных маслосъёмных колец, увеличения , облегчение шатуна. В теории рекомендуется проведение тщательной балансировки и подбор по весу всех деталей кривошипно-шатунного механизма.
  • Насосные потери. Это более всего трение в шейках коленвала. К снижению насосных потерь ведет и установка распредвала с более широкими фазами. Плюс ко всему необходимо применить систему «сухой картер», что снизит насосные потери, затрачиваемые коленвалом. Ведь попадание на него масла тормозит вращение.
  • Вспомогательное оборудование. Привод ГРМ, кондиционер, гидроусилитель, генератор и водяной насос. Это все ведет к снижению эффективности двигателя. Рекомендуется на авто с форсированным двигателем увеличение передаточного отношения привода водяного насоса и генератора.

Оптимизация процесса сгорания смеси

Не вдаваясь в теорию процесса сгорания воздушно-топливной смеси в камере, рекомендация. Камера сгорания должна быть компактной, чтобы уменьшить тепловые потери и вероятность детонации, и обеспечивать эффективное перемешивание воздуха и топлива.

Знаете ли вы, уважаемый автомобилист, что значит форсированный двигатель? Такой мотор позволяет значительно повысить мощность, и тем самым автомобиль получает такую разгонную динамику, о которой даже подумать страшно. По сути, становишься обладателем настоящего гоночного болида, приобрести который слишком дорого обходится, и далеко не каждый россиянин может себе позволить его купить. А вот превратить обычный двигатель в форсированный можно . Об этом мы и расскажем в этой статье.

Форсировать двигатель — значит повысить его показатели за счёт уменьшения потерь энергии ДВС, уходящей на трение и работу дополнительного оборудования. Кроме того, повышение производительности двигателя подразумевает раскрытие его скрытых резервов.

Что это такое

Для начала хотелось бы отметить, что форсирование двигателя — это не новость или фантазия, а вполне реальная процедура, которую уже давно и успешно используют многие фирмы по . А такое понятие, как тюнинг, означает доработку таких заводских конструкций и параметров, которые полностью не раскрыты. По сути, каждый ДВС имеет резервы, которые нужно знать и уметь раскрывать.

Проводя форсирование двигателя, вы получаете возможность усилить заводские показатели ДВС. И делается это с определённой целью — получить более высокую производительность различных составляющих силового агрегата.

На видео показано, что такое форсированный двигатель:

Другими словами, форсировать двигатель означает увеличить мощность ДВС за счёт чего-то, а в нашем случае за счёт повышения рабочего объёма. И такой подход в деле используют не только так называемые тюнинговые фирмы, но и автоконцерны. К примеру, ДВС ВАЗ 2106 был получен путём форсирования ДВС ВАЗ 2103. И таких примеров множество.

Несколько способов повысить производительность ДВС

Форсирование двигателя имеет основные принципы, и такие работы могут быть проведены по-разному. Самым популярным и распространённым способом является, как и было сказано выше, увеличение рабочего объёма камеры сгорания. Если у гоночного автомобиля такой параметр изменить бывает сложно, так как он жёстко прописан в техрегламенте, то для это возможно. По стандарту всех выпускаемых на сегодня легковых моделей авто ограничивается только геометрический размер ГБЦ.

Первый способ механического форсирования подразумевает замену коленвала на другой — с более увеличенным ходом и диаметром цилиндров.

Кроме этого, усилить двигатель внутреннего сгорания можно и другим методом. Это можно сделать путём установки приводного компрессора. Этот метод очень популярен в западных странах, в частности . На автомобиль устанавливается приводной компрессор или тот же механический нагнетатель, который проводится от коленвала. Что происходит? Благодаря этому методу (впрочем, то же происходит и при использовании первого способа) крутящий момент увеличивается во всём диапазоне эксплуатации ДВС.

Следующий способ поднять показатели ДВС — это сдвиг пика крутящего момента. Такой способ применяется в основном в спорте. Пик крутящего момента сдвигается в направлении высоких оборотов, и главной целью в таком случае является уменьшить сопротивление при впуске воздуха в цилиндры. Как этого добиться? Очень просто. Нужно устранить определённые ступеньки, которые образуются в области соединения впускного коллектора с ГБЦ и карбюратором. Для этого обычно полируют впускной коллектор, поле чего вставляют клапаны большего размера, используя специальные головки.

То его часто заменяют, используя для этого сдвоенный вариант с горизонтальным протоком. В итоге такой метод форсирования ДВС даёт увеличение суммарного сечения диффузоров, а смесь распределяется по всем цилиндрам равномерно, ведь потоку топливной смеси не приходится менять направление на выходе из карбюратора.

Следующий способ повышения мощности ДВС — это совершенно иная установка распределительного вала. Другими словами, его нужно поставить с широкими фазами, что значительно улучшает наполнение камеры сгорания на высоких оборотах и происходит это за счёт снижения момента «на низах». Из-за этого автомобиль, наделённый таким распредвалом, при движении вынуждает водителя , чтобы обороты ДВС не падали, а сам силовой агрегат, если можно так выразиться — не тупел.

Настройка впуска и выпуска — это очередной способ повысить мощность двигателя. Что даёт этот способ? Благодаря ему удаётся повысить подачу крутящего момента в узком диапазоне за счёт резонанса. Форсирование ДВС этим методом позволяет увеличить мощность двигателя, и приходится уже ставить не обычные, а лёгкие кованые поршни, чтобы сохранить приемлемость инерционных нагрузок.

Наконец, увеличение степени сжатия даёт возможность увеличить показатели ДВС. Это объясняется тем, что детонация на высоких оборотах возникает довольно редко. Правда, владелец такого двигателя должен суметь обеспечивать свой автомобиль высокооктановым бензином, но, если знать, как , метод станет лучшим.

Говоря другими словами, этот способ форсирования двигателя подразумевает изменение фаз газораспределения.

Электронное и механическое форсирование ДВС

На видео рассказывается о простом способе форсирования двигателя:

Рассмотрим теперь методы форсирования ДВС с общей точки зрения, не вдаваясь во все тонкости. Самый подходящий и распространённый метод — , который идеален для автомобилей современного типа. Знание этого способа форсирования ДВС является, по сути, методом того, как можно форсировать двигатель, вторгаясь в электронный мозг транспортного средства. Благодаря определённым способам коррекции или «прошивки» удаётся управлять программами, которые автоматически повышают производительность.
В таком случае следует установить дополнительные контроллеры или модули, что и станут, по сути, составляющими, которые увеличат мощность двигателя. Минусом такого способа является то, что проводить его просто невозможно, так как нужны особые знания и, самое главное, дорогостоящее оборудование.

Что касается механического форсирования ДВС, то этот метод более прост. Как и говорилось выше, метод подразумевает доработку уже существующих узлов автомобиля или их замену на новые.

Хотя такой вид тюнинга и прост, но начинать его без проведения особых расчётов не стоит.

Минимизируем механические потери

На видео рассказано о плюсах и минусах форсирования двигателя:

Практически все способы форсирования двигателя бывают направлены на одно — уменьшить механические потери ДВС. Куда же уходит немалая часть энергии двигателя? Оказывается, трение, которое происходит в цилиндрах любого ДВС, уменьшает производительность. В этом случае можно устанавливать сборные маслосъёмные кольца, тем самым увеличивая зазоры между цилиндром и поршнем. Этот способ не проводится на ура. Нужно вначале провести тщательную балансировку составляющих и все детали кривошипно-шатунного механизма подобрать по весу.

Трение в цилиндрах — это не единственная причина потери мощности ДВС. Кроме этого, потери объясняются и трением в шейках коленвала. В этом случае, как и было сказано выше, применяют установку распредвала с более широкими фазами и ещё дополнительно ставят систему , которая значительно снижает насосные потери, затрачиваемые коленвалом. Следует помнить, что попадание на коленвал масла значительно тормозит его вращение.

Значительная часть энергии двигателя может уходить и на вспомогательное оборудование. Например, к ним относятся такие детали и приборы, как , кондиционер, водяной насос, гидроусилитель и многое другое. В этом случае приходится увеличивать передаточное отношение генератора и привода водяного насоса.

Форсировать двухтактный двигатель — это не просто модернизация ДВС, а в наше время необходимость. Если на четырёхтактном двигателе имеется больший ресурс и экономичность, что делает форсирование делом правильным, но не обязательным, то на двухтактных ДВС сделать это уже важно. Кроме того, как утверждают эксперты, проводить форсирование на двухтактных двигателях легче.

Форсировка — это повышение выходных параметров двигателя: мощности и крутящего момента, обычно и оборотов. Она реализуется целым комплексом мер.

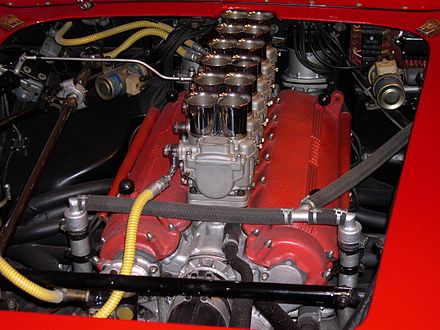

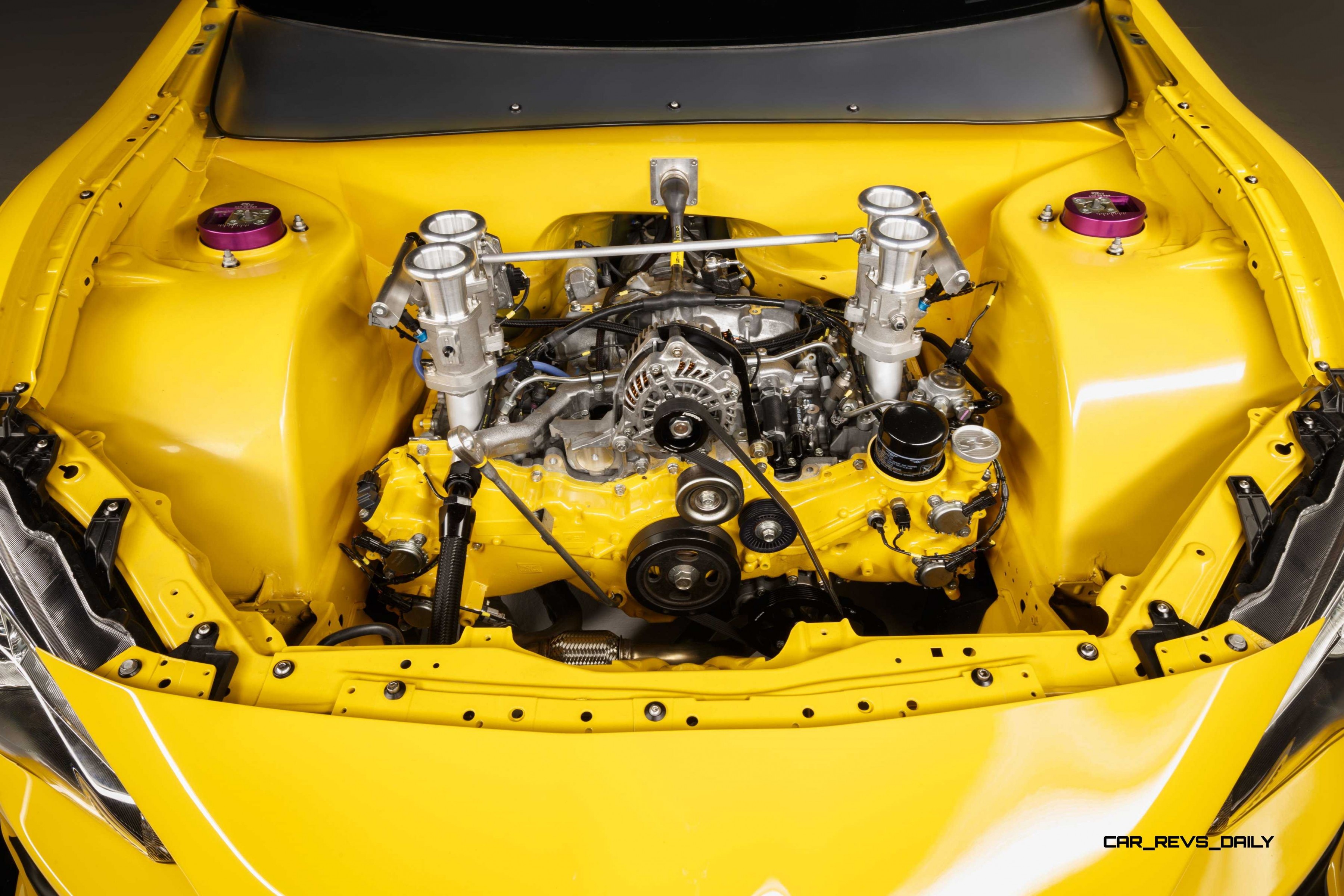

Классика форсировки — прямоточные сдвоенные карбюраторов

Многим хотелось бы иметь под ногой как можно больше «резвых скакунов», но не все представляют себе, какую цену они запросят. И не только в условных единицах. Поэтому, вначале нужно выяснить пределы своих желаний, исходя из возможностей не только своего conto, но также исходного материала. То есть — имеющегося автомобиля и его двигателя. Один предел может быть для чистокровного баварца, а совсем другой — для чисто советского москвича или волгаря. Скажу сразу, что последние клиенты и так близки к своему пределу рассыпания, поэтому говорить об их форсировке просто смешно.

Турбулентность потока на
резких перепадах сечения
каналов

Итак, у нас есть крепкий, модерный автомобиль, желательно с четырьмя клапанами на каждый цилиндр, двумя распредвалами в (каждой) головке и надежда, что он может дать и выдержать большее. С чего начинать? Посмотрим, какие есть пути повышения мощности. И еще одно, если вы решили форсировать двигатель, то большой расход топлива причины вас не должны интересовать, поскольку при возрастании мощности двигателя само собой возрастет и расход.

Практическая инъекция

Основной метод форсировки — облегчение «дыхания двигателя». Под этим понимается не только снижение пассивных сопротивлений каналов впускного и выпускного трактов, но главное — увеличение параметра «время-сечение» клапанов, зависящего от ширины фаз газораспределения и высоты подъема клапанов. То есть чем выше обороты (а их увеличение — наиболее эффективный способ повышения мощности), тем раньше должен открыться и позже закрыться впускной клапан, чтобы свежий заряд успел наполнить цилиндр. Однако, при слишком раннем открытии и позднем закрытии смесь будет выталкиваться обратно, причем для каждых оборотов двигателя имеется свой оптимум. Он различен для каждого двигателя, поэтому окончательно подбирается на испытательном стенде. Чем выше степень форсировки, тем более узок рабочий диапазон оборотов двигателя, что вынуждает применять многоступенчатые коробки передач. Этот недостаток могут устранить или ослабить механизмы с регулируемым изменением фаз, однако они еще не вошли в практику тюнинга и требуют значительной реконструкции механизма газораспределения и головки.

Сопротивления впускного и выпускного трактов должны иметь плавные переходы сечений без резких изгибов, характерных для серийных автомобилей, и ступенек в их стыковках с каналами в головке, гладкую поверхность, желательно полированную или даже хромированную, а также максимально возможные проходные сечения.

На поверхности лежит идея использовать естественный скоростной напор воздушного потока для дозарядки цилиндров. Однако, давление этого напора слишком мало, чтобы повлиять на наполнение и мощность. Так, при скорости 100 км/ч оно составляет 0,0047 кр/см2, при 200 — 0,0189, а при 350 — 0,06. Большее влияние имеет низкая температура всасываемого воздуха.

Наилучшее наполнение обеспечивают системы впрыска топлива. Хороший эффект дают итальянские гоночные сдвоенные параллельные карбюраторы Weber 40(45) DCOE, многие годы безраздельно украшавшие гоночную технику, а сейчас хот-роды в их разнообразных вариантах. Для форсированных двигателей также предназначены одиночные горизонтальные и наклонные карбюраторы Dell’Orto, дающие хороший пик мощности, но больший расход топлива, и более чувствительные к регулировкам. Наиболее эластичную характеристику обеспечивают английские карбюраторы SU и аналогичные по устройству Stromberg и Bing с постоянным разрежением в диффузоре, а также японский Keihin. Американцы предпочитают местные четырехкамерные карбюраторы, например Holley или Carter, особенно в вариантах с компрессором.

Для снижения механических потерь и уменьшения динамических нагрузок на детали механизмов двигателя производится облегчение ответственных деталей: поршней, шатунов, клапанов, толкателей (кроме легких стаканчиков), коленвала и маховика.

Для высокой степени форсировки поршни изготовляют ковкой из деформируемых алюминиевых сплавов группы АК. Такие поршни выдерживают более высокие нагрузки, но имеют больший коэффициент теплового расширения, что требует большего рабочего зазора в холодном состоянии. Очень полезен масляный канал под днищем для охлаждения горячих зон поршня, однако это трудная задача. Некоторые форсировщики ухитряются делать его изнутри. Известная пo F1 фирма Mahle решила проблему по-другому. Она вырезает кольцевой канал сверху днища и вваривает туда кольцевую крышку электронным лучом.

Гоночные поршни выполняются с минимальной высотой и поверхностями трения и минимальным числом колец — 3 или даже 2. Сами кольца очень тонкие: 1 -1,2 мм для уменьшения напряжений при вибрациях и потерь на трение. Конечно, ресурс таких деталей невелик.

Большое влияние на нагрузки кривошипного механизма и механический КПД оказывает масса шатунов. К примеру, замена шатунов более легкими в спортивном варианте Skoda автоматически подняло мощность на 5 л.с. Тюнеры Audi облегчают стандартные шатуны на 100 г. Еще больший эффект дает применение легких кованых дюралевых шатунов. Однако, их делает мало фирм и они гораздо дороже стальных. Очень крутые фирмы, типа Porsche и им подобные, применяют в своих гоночных моторах титановые шатуны. Их изготовление требует сложной технологии, а, кроме того, их малая теплопроводность создает проблемы с перегревом вкладышей. Более перспективно изготовление шатунов из композитных материалов. Само собой подразумевается использование качественных вкладышей надежных фирм, иначе вся paбота не имеет смысла.

Стандартные системы смазки нуждаются в доработке во избежание отлива масла от деталей механизмов, особенно распределительного, под воздействием силы инерции в напряженных поворотах трассы. Для этого выполняются дополнительные каналы и трубки слива масла из головки, изменяются маслоприемники, применяются маслонасосы большей производительности. Иногда устанавливают дополнительный маслонасос. После этих доработок конечно же не дымит двигатель на холодную . Доработка бывает нужна и для системы охлаждения.

Облегченный на 5 кг
и стандартный коленвал Audi

Эффект дает и облегчение коленчатого вала и маховика. Для напряженного двигателя оба должны быть стальными, так как прочность чугунных недостаточна для высоких оборотов. Средний коленвал облегчается на 5 кг. Маховики иногда выполняются дюралевыми с напрессованным венцом и накладкой сцепления.

И после этих всех трудовых и финансовых подвигов Вам остается только добавить гоночное сцепление, «короткую» коробку передач, самоблокирующийся дифференциал, хорошие амортизаторы, усиленные тормоза, добавить жесткость облегченному кузову, соответствующие спойлеры, широкую резину, узнать какой бензин и какое масло лучше и залить их — и Вы уже почти гонщик. Не забудьте шлем и то, на что его надевают.

Тот, кто решается на серьезный тюнинг своего автомобиля, вряд ли обойдет вниманием двигатель. Что значит форсированный? В медицине есть такое понятие, как форсированный диурез. Это означает ускоренный метод дезинтоксикации. Ключевым здесь является слово «ускоренный». Именно такое понятие вкладывается и в словосочетание «форсированный двигатель».

Что это такое?

Задаваясь целью форсировать двигатель, разными методами улучшают его характеристики, благодаря которым мотор раскрывает все свои возможности и начинает работать на гораздо большей мощности. Часто удается увеличить качественные показатели вдвое и выше. И все это без потери ресурса мотора.

Способами, увеличивающими производительность двигателя, являются:

Работы без конструктивных изменений

Самый распространенный способ сделать двигатель форсированный — это прошивка блока ЭБУ или, как его часто называют, проведение чип-тюнинга. При этом стандартную программу заменяют на более «рабочую», усиленную. Она увеличит мощность приблизительно на десять процентов.

Другим известным способом является замена коллекторов — впускного и выпускного. Распространенный «паук» увеличит мощность еще на пять процентов.

Для того чтобы мотор «задышал на полную», полностью Однако при этом следует учесть, что будут значительно грязнее.

Последняя доработка без конструктивных изменений проводится в той же части — глушителе. Здесь ставят прямоток. Тогда выхлоп не будет соприкасаться с различными перегородками, что усилит мощность.

Такие методы являются самыми простыми и дешевыми. Но если стоит цель, чтобы двигатель стал по-настоящему форсированный, это потребует более серьезной работы.

Тюнинг с конструктивными изменениями

Такие действия являются более дорогими. Они могут доходить по стоимости до самого мотора. Некоторые элементы, например, меняются, чтобы уменьшить силу трения. В общем, нужно понимать в этом случае, что мотор будет перестраиваться полностью.

Проводятся следующие доработки:

  • увеличивают цилиндры, расширяя объем мотора от 1,6 литра до 2,0 в отдельных случаях;
  • проделывают «гильзование», то есть монтируют более износостойкие детали;
  • устанавливают другой вариант коленчатого вала, выполненного из высокопрочных металлов и способного выдерживать сильные нагрузки;
  • его помещают в специальный блок с вкладышами, которые меняют на более надежные;
  • затем проводят замену поршней, шатунов и малосъемных колец — они, помимо специальных материалов, приобретают облегченный вес;
  • в конце наступает черед замены головки блока и распредвалов — здесь главной задачей будет лучшее наполнение камеры сгорания, и для этого фазы делают более широкими.

Установка компрессора

Данный метод является очень эффективным. Некоторые даже считают, что в нем и заключается весь спектр работ по тюнингу мотора. Несмотря на то что это далеко не так, подобная доработка служит очень важным шагом к тому, чтобы двигатель сделать форсированный. Это в значительной степени повысит производительность. Установив оборудование с проводкой от коленвала, можно улучшить работу крутящего момента.

Заключение

Таким образом, понятно, что требуется сложная и тонкая работа, чтобы получить двигатель форсированный. Это включает в себя задействование фактически всех узлов агрегата и даже прошивку. Поэтому перед тем, как решаться на подобный шаг, нужно подробно изучить и понять все, что вы собираетесь делать в моторе.

Ни один серьезный тюнинг автомобиля не обходится без форсирования мотора. Данная процедура серьезно увеличивает мощность двигателя, а значит, повышает скоростные характеристики автомобиля. В этой статье мы подробно рассмотрим, что такое форсирование двигателя, как это делается, для чего это нужно и имеется ли в этом необходимость?

В чем заключается форсирование двигателя?

Во многих языках слово «форсирование» может переводиться как, «усиливать», «ускорять» и т. п. Независимо от типа двигателя, улучшение его скоростных характеристик производится при помощи замены стандартных деталей на улучшенные, изменения размеров определенных камер, регулировка систем питания, выхлопа и т. д. В настоящее время существует множество способов форсирования, которые позволяют, так или иначе, улучшить динамические свойства и добиться самой эффективной работы двигателя.

Недорогие способы форсирования двигателей


Видео — Тюнинг двигателя своими руками

На этом заканчиваются самые не дорогие способы форсирования двигателя. Как правило, они не позволяют серьезно повысить производительность мотора, однако требуют меньших финансовых затрат. А теперь, самое время узнать о более серьезных методах, которые реально улучшают характеристики двигателя.

Как форсировать мотор более эффективно

Увеличение рабочего объема мотора. По-другому такой способ называют «расточкой» цилиндров. Все знают, что чем выше объем двигателя, тем он мощнее. Поэтому, увеличение рабочего объема является обязательным при форсировании двигателя. Расширение стенок цилиндра выполняется как подгонка к новому размеру поршней. Это говорит о том, что растачивать цилиндры «от балды» — недопустимо. В первую очередь, приобретаются необходимые поршни и шатуны, а затем уже увеличение объема.

  • Гильзование . Такой способ можно назвать, как дополнение к первому. Дело в том, что при расточке стенок цилиндра, они теряют свои свойства и становятся менее прочными. Таким образом, вероятность выхода из строя блока цилиндров заметно увеличивается. Чтобы снизить износ стенок цилиндра, необходимо установить внутрь специальные гильзы, которые обладают хорошей износостойкостью. Таким образом, ресурс мотора увеличивается в разы.
  • Применение более легкого коленчатого вала . Облегчение коленвала является тоже обязательным условием форсирования. На самом деле, такая деталь выполняется из более прочного материала и имеет больший вес по сравнению со стандартной. Однако, при достижении оборотов отметки в 3000 об/мин начинает работать сила инерции, которая раскручивает его еще сильнее. Таким образом, достигается эффективная работа двигателя при заданных оборотах.

Не забудьте, что вместе с заменой коленчатого вала, в блок устанавливается специальная постель с вкладышами. Эта мера необходима для снижения износа блока цилиндров, которая достигается трением более твердого материала о более мягкое.


Вместе с изменением объема, меняется или , в частности, камера сгорания. Изменениям подлежат многие части ГБЦ, а также такие параметры, как газораспределение. Ведь наравне с изменением объема, должно быть увеличено количество смеси, подаваемой в цилиндр. Настройка параметров ГБЦ требует больших навыков, поэтому выполнять ее самостоятельно не рекомендуется.

  • Применение турбонаддува . Самым серьезным шагом к увеличению мощности можно считать установку турбокомпрессора. Он представляет собой насос, который закачивает дополнительную порцию воздуха в камеру сгорания под большим давлением. Компрессор работает за счет усилия, создаваемого выхлопными газами в выпускном коллекторе, и делает максимальный прирост мощности для мотора.

Зачем форсируют мотор? Нужно ли это?

Не смотря на все преимущества форсированного мотора с увеличенной мощностью, его применение для автомобилей повседневных поездок нецелесообразно. Дело в том, что мощный мотор однозначно имеет два недостатка: повышенный расход смазочных материалов и горючего, а также меньший ресурс .

Такой мотор можно устанавливать только на гоночный автомобиль, ремонт которого производится после каждого заезда. В этом случае, его максимальные скоростные характеристики необходимы лишь на непродолжительное время — заезд или небольшая серия заездов, а долгая и монотонная езда по городским дорогам будет совершенно не экономичной. Именно поэтому, перед тюнингом двигателя рекомендуется поставить себе вопрос «нужно ли оно мне?».

Это все, что необходимо знать о форсировании двигателя. Надеемся, что эта статья поможет вам сделать правильный выбор относительно этого вопроса.

P2105 Код неисправности OBD-II: Система управления приводом дроссельной заслонки

P2105 определение кода неисправности

Система управления приводом дроссельной заслонки (TAC) — принудительное отключение двигателя

Что означает код P2105

Этот код устанавливается, когда PCM (модуль управления трансмиссией) вышел из строя или PCM обнаружил одну или несколько проблем, которые могут привести к проблеме безопасности из-за неправильного управления дроссельной заслонкой. Привод дроссельной заслонки на современных автомобилях имеет электрическое управление. Нет прямого соединения между педалью дроссельной заслонки у вашей ноги и дроссельной заслонкой.

Возможно, PCM может открыть дроссельную заслонку и вызвать опасное ускорение автомобиля против команд водителя. По этой причине PCM следует очень строгим инструкциям по обеспечению правильной работы системы. Если эти рекомендации не выполняются, PCM переводит автомобиль в режим принудительного выключения двигателя по умолчанию из соображений безопасности.

Что вызывает код P2105?

Этот код устанавливается, когда соотношение между педалью дроссельной заслонки и дроссельной заслонкой не совпадает.PCM определяет это, отслеживая сопротивление и / или напряжение датчиков, установленных на педали дроссельной заслонки и дроссельной заслонке. Если положение этих двух датчиков не совпадает, автомобиль переводится в безопасный режим, в котором двигатель либо выключится, либо будет работать только на холостом ходу. Это зависит от программирования, выбранного производителем.

Данные из других систем используются при расчете положения дроссельной заслонки. Если какая-либо из этих систем имеет проблемы, расчеты положения дроссельной заслонки PCM могут быть скомпрометированы, поэтому автомобиль будет переведен в этот режим безопасности по умолчанию и установлен этот код.

Каковы симптомы кода P2105?

  • Автомобиль умрет и не заводится
  • Контрольная лампа двигателя будет на
  • Автомобиль будет простаивать, но не поедет

Как механик диагностирует ошибку P2105?

Эта система довольно проста по своей конструкции, но из-за сложного программирования ее может быть трудно диагностировать. Первый шаг — подключить сканер и поискать данные, которые выглядят некорректно. Это может быть датчик кривошипа, датчик распределительного вала, TPS на дроссельной заслонке, датчик педали дроссельной заслонки на педали дроссельной заслонки, PCM, проблема жгута проводов, MAF (датчик массового расхода воздуха), датчик MAP (абсолютное давление в коллекторе) и несколько других возможностей.

Важно, чтобы технический специалист имел четкое представление о каждой из этих систем, чтобы он или она могли распознать проблемы, которые могут повлиять на систему TAC. По этой причине большинство других DTC (диагностических кодов неисправностей) следует диагностировать в первую очередь, поскольку они могут способствовать неисправности системы TAC и установить этот код.

Общие ошибки при диагностировании кода P2105

Из-за количества систем, которые могут повлиять на систему TAC, очень легко пропустить что-то, что происходит с другими системами, что повлияет на систему TAC.Важно понимать, что этот код устанавливается, когда автомобиль переходит в режим по умолчанию из соображений безопасности.

Каждый раз, когда присутствует неисправность, которая может повлиять на управление дроссельной заслонкой, автомобиль переходит в безопасный режим, чтобы предотвратить неконтролируемое ускорение.

Насколько серьезен код P2105?

Код несерьезный. В нем просто говорится, что автомобиль был переведен в безопасный режим по умолчанию. Хотя код существует для безопасности пассажиров и, следовательно, предполагает, что существует вероятность того, что транспортное средство выйдет из-под контроля, если оно не будет переведено в этот режим безопасности.

Какой ремонт может исправить ошибку P2105?

Установка этого кода во многом зависит от выбора программирования производителем. Поскольку современные автомобильные компьютерные системы используют PCM для управления почти каждой функцией, очень часто другие системы, не входящие в систему TAC (управление приводом дроссельной заслонки), влияют на управление PCM системой TAC. В интересах безопасности и риска выхода транспортного средства из-под контроля из-за внезапного неконтролируемого ускорения производитель по умолчанию устанавливает двигатель для выключения по очевидным причинам безопасности.

Нужна помощь с кодом P2105?

YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.

Проверьте свет двигателя

коды неисправностей

P2105

P2105 Система управления приводом дроссельной заслонки

Код неисправности OBD-II Техническое описание

Статья от

John Ingalls
Бывший менеджер по обслуживанию и механик ВВС

Система управления приводом дроссельной заслонки — принудительное отключение двигателя

Что это значит?

Этот общий диагностический код неисправности трансмиссии (DTC) обычно применяется ко всем транспортным средствам, оборудованным OBD-II, которые используют систему управления дроссельной заслонкой по проводам, включая, помимо прочего, автомобили Ford, GMC, Hyundai, Land Rover, Toyota, Dodge, Chevy, Subaru, Suzuki, Jaguar и др.Как ни странно, этот код, кажется, чаще встречается на автомобилях Ford, Chevrolet и Land Rover.

Код неисправности P2105 OBD-II — это один из возможных кодов, который указывает, что модуль управления трансмиссией (PCM) обнаружил неисправность и ограничивает работу системы управления приводом дроссельной заслонки


Эта ситуация известна как активация отказоустойчивого или тормозного режима для предотвращения ускорения двигателя до тех пор, пока эта неисправность не будет исправлена ​​и соответствующий код не будет очищен.Есть четыре кода, которые называются кодами силы, и это P2104, P2105, P2106 и P2110.

PCM устанавливает их, когда присутствуют другие коды, которые указывают на проблему, которая может быть связана с безопасностью или привести к повреждению двигателя или компонентов трансмиссии, если не исправить своевременно.

Код P2105 устанавливается PCM, чтобы заставить систему управления приводом дроссельной заслонки выключить двигатель.

Этот код может быть связан с неисправностью системы управления приводом дроссельной заслонки, но обычно установка этого кода связана с другой проблемой.Код неисправности P2105 запускается PCM, когда он получает ненормальный сигнал от различных компонентов. Система управления приводом дроссельной заслонки — это рабочий цикл, управляемый PCM, и функция системы ограничивается при обнаружении других кодов неисправности.

Уровень серьезности кода и симптомы

Степень серьезности этого кода может быть от средней до серьезной в зависимости от конкретной неисправности. Симптомы кода неисправности P2105 могут включать:

  • Двигатель не запускается
  • Слабая реакция дроссельной заслонки или ее отсутствие
  • Контрольная лампа двигателя горит
  • ABS Подсветка с подсветкой
  • АКПП не переключает
  • Дополнительные коды присутствуют

Общие причины этого кода неисправности

Наиболее распространенные ситуации, при которых этот код устанавливается и переводит двигатель в отказоустойчивый или аварийный режим, чтобы указать на проблему и действовать как красный флаг:

  • Перегрев двигателя
  • Утечки охлаждающей жидкости
  • Неисправность клапана рециркуляции ОГ
  • Неисправность датчика массового расхода воздуха
  • Модификации ведущего моста
  • АБС, антипробуксовочная система или система курсовой устойчивости
  • Проблемы с автоматической коробкой передач
  • Ненормальные системные напряжения

Какие виды ремонта обычно выполняются?

  • Устранить утечку охлаждающей жидкости
  • Замена или чистка датчика АБС
  • Замена или очистка клапана рециркуляции ОГ
  • Замена или очистка датчика массового расхода воздуха
  • Очистка разъемов от коррозии
  • Ремонт или замена проводки
  • Перепрошивка или замена PCM

Процедуры диагностики и ремонта

Первым шагом в процессе поиска и устранения любой неисправности является изучение бюллетеней технического обслуживания (TSB) для конкретного автомобиля с разбивкой по годам, модели и силовой установке.В некоторых случаях это может сэкономить много времени в долгосрочной перспективе, указав вам правильное направление.

Вторым шагом для этого кода является завершение сканирования PCM для определения других кодов неисправностей. Этот код является информационным, и в большинстве случаев функция этого кода состоит в том, чтобы предупредить драйвер о том, что PCM инициировал отказоустойчивый режим из-за неисправности или отказа в системе, которая напрямую не связана с исполнительным механизмом управления дроссельной заслонкой.

Если обнаружены другие коды, вам следует проверить TSB, относящиеся к конкретному транспортному средству и этому коду.Если TSB не был сгенерирован, вы должны выполнить определенные шаги по устранению неполадок для этого кода, чтобы точно определить источник неисправности, которую обнаруживает PCM, чтобы перевести двигатель в отказоустойчивый или аварийный режим.

Если все другие коды были очищены или если другие коды не обнаружены, если код исполнительного механизма управления дроссельной заслонкой все еще существует, необходимо проверить PCM и исполнительный механизм управления дроссельной заслонкой. В качестве отправной точки необходимо визуально осмотреть всю проводку и соединения на предмет очевидных дефектов.

Распространенная ошибка

Замена исполнительного механизма управления дроссельной заслонкой или PCM, когда другие неисправности устанавливают этот код.

Редкий ремонт

Заменить блок управления приводом дроссельной заслонки

Надеюсь, информация в этой статье помогла вам указать правильное направление для решения проблемы с кодом силы вашей системы управления приводом дроссельной заслонки. Эта статья носит исключительно информационный характер, и конкретные технические данные и сервисные бюллетени для вашего автомобиля всегда должны иметь приоритет.

Внешние ссылки

Вот ссылки на некоторые обсуждения автомобилей Ford с кодом P2105:

Обсуждения связанных с DTC

  • 2011 chevy traverse lt 3.6l v6 p0017, p2105, p0336, p0303
    Моя подруга позвонила и сказала, что ее машина заглохла на светофоре и не заводится, поэтому мы вышли, чтобы попытаться зарядить аккумулятор и наконец-то он запустился, но индикатор обслуживания мигал, и он не разгонялся до 1500 об / мин или 15 миль в час, мы сказали ему домой и подключили сканирующий инструмент и p0017…
  • 2009 Chevy Cobalt P2105
    Привет, у моего Chev Cobalt 2009 года периодически отключалось питание двигателя. Необходимость останавливаться и перезапускаться до того, как дроссельная заслонка разовьется. Я просмотрел коды и нашел только один сохраненный код: P2105 Система управления приводом дроссельной заслонки Принудительное отключение двигателя. Любые предложения, где h …
  • нет запуска, range rover 07 hse 4.4 U0151 p0222, p0122, p2105
    Gm !! возникла проблема с отсутствием запуска, проворачивает и не заводит двигатель…код U0151 ограничивает связь … это вызовет отсутствие запуска … или po222, po122, po2105 .. нужна помощь, спасибо, …..

Нужна дополнительная помощь с кодом p2105?

Если вам все еще нужна помощь относительно кода ошибки P2105, отправьте сообщение ваш вопрос на наших БЕСПЛАТНЫХ форумах по ремонту автомобилей.

ПРИМЕЧАНИЕ: Эта информация представлена ​​только в информационных целях. Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия. вы берете на себя любую технику. Вся информация на этом сайте защищена авторским правом.

P2105 — Система управления приводом дроссельной заслонки (TAC) — режим принудительной остановки двигателя — TroubleCodes.net

Код неисправности Местоположение неисправности Возможная причина
P2105 Система управления приводом дроссельной заслонки (TAC) — режим принудительной остановки двигателя Проводка, двигатель TAC, датчик APP, ECM

Мы рекомендуем Torque Pro

Что означает код P2105?

Код неисправности

OBD II P2105 — это общий код неисправности, который определяется как «Система управления приводом дроссельной заслонки — принудительное отключение двигателя» и устанавливается, когда PCM (модуль управления трансмиссией) обнаруживает неисправность, отказ, дефект или неисправность в любой системе. , компонент или цепь, которая контролирует или контролирует работу электронной системы управления дроссельной заслонкой.

ПРИМЕЧАНИЕ: Обратите внимание, что этот код применяется только к транспортным средствам, которые используют системы управления дроссельной заслонкой с электроприводом, и что во всех случаях, когда этот код установлен на затронутых транспортных средствах, PCM также инициирует отказоустойчивый или хромающий режим для ограничения двигателя. мощность строго в качестве меры безопасности. Во всех случаях отказоустойчивый или аварийный режим будет сохраняться до тех пор, пока неисправность не будет устранена.

В отличие от обычных систем управления дроссельной заслонкой, в которых существует физическое соединение в виде кабеля управления между педалью дроссельной заслонки и дроссельной заслонкой, системы управления по проводам используют данные от нескольких датчиков для контроля, управления и отслеживания положения дроссельная заслонка.Основными датчиками в этих системах обычно являются датчик положения педали дроссельной заслонки и датчик положения дроссельной заслонки, которые генерируют сигнальные напряжения, которые используются для активации шагового двигателя в корпусе дроссельной заслонки.

Дроссельная заслонка соединена с шаговым двигателем с помощью набора приводных шестерен, которые передают вращение двигателей на фактическую дроссельную заслонку в качестве средства управления входами дроссельной заслонки. Встроенный датчик положения дроссельной заслонки контролирует положение дроссельной заслонки, и эта информация используется для корреляции положения педали дроссельной заслонки с фактическим положением дроссельной заслонки.Однако на практике положение дроссельной заслонки преобразуется в градусы (или иногда в процент) открытия, которые затем используются PCM для сравнения фактического положения дроссельной заслонки относительно желаемого или заданного положения с учетом текущих рабочих условий.

По очевидным причинам все детали, компоненты и цепи, задействованные в электронных системах управления дроссельной заслонкой, должны быть в идеальном рабочем состоянии для безопасной и надежной работы системы. Хотя большинство систем работают надежно в течение длительного времени, такие проблемы, как износ компонентов, поврежденная проводка, проблемы с программным обеспечением и другие факторы, могут привести к тому, что система станет небезопасной, будет работать с перебоями или вообще не работать.Поэтому, когда PCM обнаруживает какое-либо состояние в любом задействованном компоненте системы управления дроссельной заслонкой, а также в связанных системах, которые влияют или могут потенциально повлиять на безопасную и надежную работу электронной системы управления дроссельной заслонкой, он установит код P2105, загорится сигнальной лампой и либо включите аварийный режим, либо аварийный режим, либо выключите двигатель.

Где находится датчик P2105?

На этом изображении показана типичная конструкция корпуса дроссельной заслонки с электронным управлением с видимым положением шагового двигателя относительно приводных шестерен.С точки зрения физического расположения, эти типы дроссельных заслонок расположены в том же положении во впускном канале, что и обычные дроссельные заслонки.

С точки зрения внешнего вида, единственное различие между обычными корпусами дроссельной заслонки и корпусами дроссельной заслонки с электронным управлением состоит в том, что обычные блоки можно идентифицировать по наличию кабеля управления, которого нет в блоках с электронным управлением.

Каковы общие причины кода P2105?

Хотя типичные причины кода P2105 несколько различаются между приложениями и конструкциями, следует отметить, что некоторые причины этого кода в некоторых приложениях не связаны напрямую ни с отказом компонента / системы управления дроссельной заслонкой, ни с разумным износом движущихся компонентов в система управления дроссельной заслонкой.Следовательно, этот список возможных причин кода P2105 во всех приложениях не является ни исчерпывающим, ни полным, но известные причины, которые не связаны напрямую с системой управления дроссельной заслонкой или отказом компонентов, будут отмечены звездочкой (*).

  • Перегрев двигателя *
  • Утечка охлаждающей жидкости двигателя *
  • Модификации ведущего моста, в том числе несовпадающие диаметры колес *
  • Неисправность клапана рециркуляции выхлопных газов *
  • Неисправный или неисправный датчик массового расхода воздуха *
  • Дефекты тормозной системы АБС *
  • Дефекты, сбои и / или неисправности в системах круиз-контроля и стабилизации, особенно в системах адаптивного круиз-контроля *
  • Некоторые виды неисправностей АКПП *
  • Поврежденная, сгоревшая, закороченная, отсоединенная или корродированная проводка и / или разъемы почти в любом месте системы управления дроссельной заслонкой или связанных систем
  • Аномально высокое или низкое напряжение в системе
  • Неисправный или неисправный шаговый двигатель и / или чрезмерный механический износ приводных шестерен
  • Неисправен или неисправен датчик положения педали
  • Неисправен или неисправен датчик положения дроссельной заслонки
  • Программное обеспечение PCM повреждено

Каковы симптомы кода P2105?

Типичные симптомы кода P2105 одинаковы для всех приложений и могут включать следующие:

  • Сохраненный код неисправности и горит индикатор MIL (CHECK ENGINE)
  • В большинстве случаев несколько дополнительных кодов неисправностей, которые могут показаться не связанными с P2105, могут присутствовать вместе с P2105
  • Автомобиль почти наверняка будет в отказоустойчивом или вялом режиме, который будет сохраняться до тех пор, пока неисправность не будет обнаружена и исправлена, но учтите, что в некоторых случаях PCM может выключить двигатель и не позволит перезапустить его, пока неисправность не будет устранена. исправлено

Обсуждения команды BAT для P2105

  • 05 Caddy SRX не запускается, Part Deaux
    Попробуйте следующее: Процедура обучения на холостом ходу из руководства магазина; Описание Модуль управления двигателем (ECM) изучает положение холостого хода корпуса дроссельной заслонки, чтобы гарантировать правильную работу на холостом ходу.Каждый раз при замене блока управления двигателем или дроссельной заслонки блок управления двигателем должен определить положение холостого хода. Двигатель на холостом ходу может быть нестабильным …
  • 2006 ford crown vic (poice Intersepter)
    Привет всем, у меня есть полицейская машина, у которой проблема. Машина приехала с жалобой, что отключается во время движения. После пробной езды автомобиль не проехал 100 ярдов, независимо от положения дроссельной заслонки, он отключился. Провел сканирование компьютера и нашел коды: U0300- Внутреннее управление …

Что такое естественная и принудительная индукция в двигателях внутреннего сгорания? »Science ABC

Процесс сжатия и подачи в двигатель плотного и богатого кислородом воздуха для улучшения характеристик сгорания известен как принудительная индукция.

Если бы кто-нибудь сказал вам, что автомобильные двигатели дышат так же, как люди, вы, вероятно, отклонили бы эту идею как бред. Однако подумайте об этом так … каждая реакция сгорания включает потребление кислорода для высвобождения энергии в той или иной форме, поэтому давайте перенесем ту же логику на двигатели. Общеизвестно, что двигатели работают на топливе, но это верно лишь отчасти, поскольку для сжигания топлива требуется кислород, и оно не может сгорать само по себе.

Смесь воздуха и топлива сжигается внутри двигателя для выработки энергии, которая используется в качестве механической энергии (Фото: yucelyilmaz / Shutterstock)

Таким образом, все автомобили оснащены системой впуска, которая всасывает, фильтрует и смешивает воздух. с топливом для образования горючего «заряда», который затем подается в двигатель.Этот заряд горит и генерирует энергию, которая затем используется в виде механической энергии и может вращать колеса.

Что такое естественная и принудительная индукция в автомобилях?

Система впуска воздуха втягивает свежий воздух из атмосферы и подает его в двигатель через впускной коллектор (Фото предоставлено: One Photo / Shutterstock)

Процесс подачи воздуха в двигатель, чтобы могло произойти сгорание, известен как стремление или индукция. Индукция может быть естественной или принудительной, в зависимости от конструкции двигателя.

Двигатель, который втягивает воздух при атмосферном давлении путем создания вакуума в системе впуска воздуха, известен как двигатель без наддува, и это явление называется естественной индукцией.

Однако некоторые двигатели оснащены устройствами, которые позволяют им втягивать воздух с давлением на выше, чем на атмосферное давление. Эти устройства называются нагнетателями, а процесс называется принудительной индукцией.

Что такое принудительная индукция?

Концепция принудительной индукции легко объясняется с помощью «аналогии с чемоданом».Нехватка места в чемоданах — обычное дело во время путешествий. Хотя для нас логично просто получить вторую сумку, мы распаковываем ее и стараемся втиснуть как можно больше багажа в первую сумку, чтобы полностью избежать хлопот, связанных со второй сумкой.

Эта «более эффективная» упаковка позволяет нам перевозить лишний багаж (и делать больше покупок, если мы в отпуске), не требуя дополнительной сумки.

Сжатие воздуха с помощью принудительной индукции похоже на сжатие багажа для размещения большего количества вещей (Фото: izzet ugutmen / Shutterstock)

Та же концепция может быть применена к двигателям.Теоретически двигатель может вместить столько воздушно-топливной смеси, чтобы помочь ему выработать свою номинальную мощность. Чтобы получить больше мощности, в идеале нужно искать двигатель большего размера, но принудительная индукция может помочь «обмануть», сжимая больше заряда в том же пространстве, тем самым помогая сжигать больше топлива и генерировать мощность, превышающую номинальную.

Нагнетатели

Как указывалось ранее, сжатие воздуха достигается с помощью устройства, называемого нагнетателем.

Нагнетатели — это механические насосы, которые сжимают воздух и подают его во впускной коллектор (канал, через который горючий заряд попадает в камеру сгорания в двигателе).

Для работы насосов требуется мощность, и нагнетатель ничем не отличается. Нагнетатель будет получать мощность от двигателя с помощью шкива и ремня, чтобы сжимать воздух и подавать его обратно. Однако, как и нагнетатель, многие другие жизненно важные функции, такие как кондиционер и усилитель рулевого управления, зависят от самого двигателя. Таким образом, нагнетатель увеличивает нагрузку на двигатель, что сводит на нет преимущества. Это стимулировало разработку турбокомпрессора, устройства, которое зависит не от мощности двигателя, а от выхлопных газов!

Вверху: нагнетатель, подключенный к двигателю. Внизу: нагнетатель получает мощность от двигателя для сжатия воздуха и подачи его обратно в двигатель (Фото предоставлено Владимиром Горбовым и Studio BKK / Shutterstock)

Турбокомпрессоры

Турбокомпрессор механическое устройство, состоящее из турбины, соединенной с компрессором.Выхлопные газы двигателя на своем пути вращают турбину, которая, в свою очередь, вращает компрессор. Теперь этот компрессор сжимает свежий воздух и подает его в двигатель, таким образом достигая того, чего может достичь нагнетатель без дополнительной нагрузки на двигатель.

Вверху: турбокомпрессор, внизу: турбокомпрессор получает энергию от выхлопных газов для сжатия воздуха и подает свежий воздух в двигатель (Фото: Sanit Fuangnakhon & Studio BKK / Shutterstock)

Системы принудительной индукции также содержат важную вспомогательную систему : интеркулер.Поскольку воздух находится под давлением в нагнетателях, его температура повышается, что может вызвать преждевременное сгорание внутри двигателя, что в долгосрочной перспективе пагубно сказывается на его целостности. Таким образом, сжатый воздух проходит через теплообменник, который охлаждает его перед подачей в камеру сгорания. Этот процесс теплообмена известен как промежуточное охлаждение.

Хотя турбонаддув является подмножеством наддува, эти термины находят четкое применение в автомобильной промышленности. Хотя наддув, как таковой, стал реже, популярность турбонаддувных установок растет.

Преимущества и недостатки наддува (и турбонаддува)

По мере того, как появляется возможность втиснуть больше воздуха и топлива в одно и то же пространство, вы можете получить больше мощности, не вкладывая средства в двигатель большего размера. Однако за эту мощность приходится платить из-за присущих конструкции устройств принудительной индукции недостатков.

Наиболее значительный недостаток заключается в снижении экономии топлива из-за того, что в двигатель подается больше топлива. Чтобы преодолеть этот недостаток, инженеры теперь оборудуют автомобили двигателями меньшего размера, чтобы вырабатывать ту же мощность, что и их более крупные аналоги, при этом применяя принудительную индукцию.

Например, более мощный двигатель в пикапах будет потреблять больше топлива по сравнению с легковыми автомобилями из-за большей мощности (Фото: Nuk2013 / Shutterstock)

Например, автомобиль, который изначально был оснащен 2-литровым двигателем. (мощность по топливовоздушной смеси) двигатель мощностью 120 кВт может выдавать ту же мощность, что и 1,2-литровый двигатель с турбонаддувом. Поскольку размер второго двигателя меньше, он будет потреблять меньше топлива и уменьшать пробег.

Второй недостаток состоит в том, что нагнетатели и турбокомпрессоры не дают сразу дополнительную мощность.Это происходит из-за того, что движущиеся части этих устройств не сразу достигают полных рабочих скоростей из-за инерции.

В то время как этот разрыв в блоке питания едва заметен в нагнетателях, он довольно заметен в турбокомпрессорах и называется турбо-лагом. Это привело к развитию многоступенчатого турбонаддува, при котором меньшие турбокомпрессоры используются для более низких оборотов двигателя, а более крупные турбокомпрессоры используются для высоких оборотов двигателя.

Промежуток между нажатием педали акселератора и получением наддува от двигателя известен как задержка наддува.Это очень заметно в турбокомпрессорах.

Текущее использование и будущее принудительной индукции

Статьи по теме

Статьи по теме

Принудительная индукция находит применение как в коммерческих, так и в высокопроизводительных приложениях. Для производителей автомобилей это простой способ поставлять небольшие двигатели, соответствующие нормам безопасности и выбросов, при этом обеспечивая прилично мощный автомобиль. В культуре производительности и модификации это недорогой способ выработки большей мощности в уже мощной системе.

Однако будущее принудительной индукции мрачно, поскольку ей суждено встретить очень неизбежную кончину, когда двигатель внутреннего сгорания исчезнет в не столь отдаленном будущем!

P2105 FORD Система управления приводом дроссельной заслонки

Уровень важности ремонта: 3/3

Ремонт Уровень сложности: 2/3

P2105 FORD Возможные причины

  • Неисправность управления приводом дроссельной заслонки (TAC)
  • Жгут управления приводом дроссельной заслонки (TAC) обрыв или закорочен
  • Цепь управления приводом дроссельной заслонки (TAC) плохое электрическое соединение

Как исправить код P2105 FORD?

Проверьте «Возможные причины», перечисленные выше.Визуально осмотрите соответствующий жгут проводов и разъемы. Проверьте наличие поврежденных компонентов и поищите сломанные, погнутые, выдвинутые или корродированные контакты разъема. Что вы знаете об автомобилях?

Пройдите автомобильные тесты AutoCodes.com и получите новые знания по ремонту автомобилей

Играть сейчас

Технические заметки

Код P2105 является информационным кодом и может быть установлен в сочетании с рядом других кодов, вызывающих FMEM.Сначала диагностируйте другие коды.

Стоимость диагностики P2105 FORD код

Рабочее время: 1.0

Стоимость диагностики кода P2105 FORD составляет 1,0 час труда. Время диагностики и расценки на ремонт автомобиля зависят от местоположения, марки и модели автомобиля и даже от типа двигателя. Большинство автомастерских берут от 75 до 150 долларов в час.

Возможные симптомы

  • Световой индикатор двигателя включен (или сигнальный световой сигнал о необходимости технического обслуживания двигателя)

P2105 FORD Описание

Электронное управление приводом дроссельной заслонки (TAC) — это двигатель постоянного тока, управляемый модулем управления трансмиссией ( PCM ).Существует 2 варианта исполнения TAC: параллельный и встроенный. В параллельной конструкции двигатель расположен под отверстием параллельно валу пластины. Корпус двигателя интегрирован в основной корпус. Линейная конструкция имеет отдельный корпус двигателя. В обеих конструкциях используется внутренняя пружина для возврата дроссельной заслонки в исходное положение. Положение по умолчанию обычно составляет угол дроссельной заслонки от 7 до 8 градусов от угла жесткого упора. Жесткий упор закрытой дроссельной заслонки предотвращает заедание дроссельной заслонки в канале ствола.Этот параметр жесткого останова не регулируется и настроен на меньший расход воздуха, чем минимальный расход воздуха двигателя, необходимый на холостом ходу. Код P2105 устанавливается, когда система управления приводом дроссельной заслонки (TAC) находится в режиме управления эффектами режима отказа (FMEM) принудительного останова двигателя.

Информация для конкретных моделей Ford

Комментарии

Помогите нам улучшить AutoCodes.com. Оставьте комментарий ниже или сообщите нам, поможет ли приведенная выше информация исправить код.Каковы симптомы кода P2105 Ford на вашем автомобиле? Вы заменили какие-то части?
Приветствуется любая информация. Спасибо Пожалуйста, включите JavaScript для просмотра AutoCodes.com Powered by Disqus.

Как принудительная индукция привела к большей удельной мощности, эффективности и чистоте

Как только некоторые из величайших изобретателей и инженеров истории превратили двигатель внутреннего сгорания из концепции в реальность и начали стремиться к еще большей эффективности, переключившись с бензиновых и газовых двигателей с искровым зажиганием на с воспламенением от сжатия с дизельным двигателем , скоро будут рассмотрены дальнейшие улучшения.

Оба типа двигателей внутреннего сгорания хорошо зарекомендовали себя и по сей день, и они имеют преимущества и недостатки в зависимости от области применения, но оба могут быть улучшены за счет повышения производительности, эффективности и выбросов.

Двигатели с искровым зажиганием получили более широкое распространение, они используются в качестве решений для небольших садовых инструментов, мотоциклов и автомобильной промышленности. Между тем, дизельное топливо все чаще используется в более крупных машинах и приложениях, от рабочего или сельскохозяйственного оборудования до очень больших танкеров и контейнеровозов.

Сегодня и искровые двигатели, и двигатели с воспламенением от сжатия чище, чем когда-либо прежде, и при сжигании водорода (как это уже испытали Исаак де Риваз и Этьен Ленуар в 19 -х годах века) в качестве выхлопных газов выделяется не больше чистой воды.

Параллельно с разработкой поршневых двигателей, мы также наблюдаем огромный прогресс в роторных двигателях, турбореактивных и турбореактивных, импульсных, прямоточных и других ракетных двигателях, и все они также являются двигателями внутреннего сгорания.Чтобы углубиться в их историю, потребовалась бы совершенно новая серия статей, поэтому пока давайте продолжим сосредотачиваться на поршневых двигателях.

Ряд разработок поможет поршневому двигателю внутреннего сгорания превратиться из неэффективных прототипов двигателей, которые видели в первые дни, к решениям, найденным сегодня, которые все еще могут конкурировать с нынешними топливными элементами. Эти разработки включают:

  • Наддув и турбонаддув
    Повышение удельной мощности и эффективности
  • Улучшения механики и материалов
    Повышение удельной мощности за счет увеличения частоты вращения двигателя и / или давления
  • Впрыск и сгорание
    Повышение удельной мощности, эффективности и выбросов
  • Развитие топлива
    В результате более высокие степени сжатия (октановое число бензина) и улучшенные выбросы (дизельное топливо)
  • Дополнительная обработка выхлопных газов
    Снижение выбросов почти до нуля

Представляем наддув

Одно из самых значительных достижений в двигателе внутреннего сгорания, которое мы наблюдали, — это введение принудительной подачи воздуха.Мощность двигателя зависит от количества топлива, которое может быть сожжено, и, следовательно, от допустимой массы воздуха. Для данной конфигурации двигателя и частоты вращения единственный способ увеличить его массовый расход воздуха — это искусственно нагнетать более высокую плотность в воздушный ресивер, где цилиндры дышат.

Самый прямой способ — увеличить давление на впуске с помощью управляемого компрессора, установленного между воздушным фильтром и коллектором двигателя. Компрессор всасывает воздух (а иногда и топливовоздушную смесь) со стороны окружающей среды и сжимает его выше атмосферного давления.Двигатель получает более высокую массу воздуха и топлива, чем его «безнаддувная» версия, поэтому его называют «наддувом».

Готтлибу Даймлеру приписывают патент на систему принудительной индукции в 1885 году. Он связан с двигателем «Дедушкины часы», первым двигателем, основанным на принципе Отто и способным работать со скоростью 650 об / мин. Говорят, что двигатель использует клапан в днище поршня, который передает заряд в цилиндр для получения большего объема. Первоначальная идея Daimler заключалась в том, чтобы компенсировать слишком маленькие впускные и выпускные клапаны, которые в то время были возможны для увеличения нагрузки и скорости.Но из-за проблем с донным клапаном передаточного поршня Daimler пришлось отказаться от этой идеи.

В феврале 1896 года, всего через три года после даты своего главного изобретения, Рудольф Дизель уже рассматривал возможность наддува своего третьего прототипа, используя нижнюю часть поршня так же, как и Daimler. Дизель очень рано понял, что его двигатель будет хорошим кандидатом для наддува, но после первоначальных испытаний он отодвинул эту идею в сторону из-за отрицательного влияния на эффективность из-за размера впускного клапана и выходного коллектора.

И после этого, в 1902 году, Луи Рено запатентовал компрессионную машину, вставленную во впускной канал. Он также представил идею турбомашины для наддува, упомянув вентилятор или небольшой компрессор с механическим приводом…

Между тем, родилась концепция турбонаддува

Примерно в то же время молодой Альфред Бючи, выпускник инженерного факультета Федерального политехнического института (ныне ETH) в Цюрихе, разработал концепцию повышения эффективности двигателя внутреннего сгорания за счет снижения потерь выхлопных газов.Büchi запатентовал «составной двигатель с сильным наддувом» в 1905 году, описав осевой компрессор, радиально-поршневой двигатель и осевую турбину на одном валу. Родилась идея использования турбомашин для рекуперации энергии выхлопных газов для привода компрессора наддува.

Forced Air и будущее

Нет ничего лучше, чем рот в рот, чтобы заставить вас глубоко дышать

Принудительная индукция. Эти два слова вместе могут вызвать у взрослого мужчину слюноотделение, чего не могут сделать многие другие вещи.В отношении функции автомобиля этот термин относится к любому устройству или методу, которые нагнетают больше воздуха во впускное отверстие двигателя. Нагнетание большего количества воздуха в двигатель означает, что при необходимости может быть сожжено больше топлива, и при необходимости двигатель может вырабатывать больше мощности.

Многие люди думают, что сила, заставляющая воздух поступать в двигатель, — это всасывание, создаваемое поршнем, движущимся вниз в цилиндре с открытым впускным клапаном. Это неправда. При движении вниз поршень создает только вакуум, который представляет собой область отрицательного давления.Как только эта пустота будет создана, что-то устремится, чтобы заполнить ее, и это будет воздух. Мотивация для воздуха — атмосферное давление. Это одна из причин того, что средний автомобиль или грузовик будет производить больше мощности на малой высоте по сравнению с большой высотой.

На уровне моря нормальное атмосферное давление составляет 14,7 фунтов на квадратный дюйм. Это означает, что столб воздуха на уровне моря размером в один квадратный дюйм, пронизывающий всю атмосферу, весит 14,7 фунта. Чем дальше от уровня моря вы измеряете вес колонны, тем меньше она будет весить.В Денвере, CO, столб воздуха будет весить около 12,2 фунта. В Ледвилле, штат Колорадо, городе на высоте более 10 000 футов в Скалистых горах, колонна будет весить 10,3 фунта. Из-за этого снижения давления машина, работающая на этой высоте, не будет такой мощной. Еще одна вещь, которая связана с этим, — это тот факт, что на больших высотах содержание кислорода в воздухе ниже.

На заре современной авиации практический потолок среднего самолета ограничивался тем же фактом.Если самолет летит слишком высоко, он теряет мощность. Системы принудительной индукции впервые появились на самолетах во время Первой мировой войны. Это позволяло самолетам летать намного выше, чем они могли бы в противном случае. Как и многие другие технологии, которые улучшили самолет, было лишь вопросом времени, когда какой-то механик сказал: «Думаю, мне стоит попробовать прикрутить одну из этих штуковин к моей машине».

Типы

Системы с принудительной индукцией можно разделить на две отдельные группы: турбокомпрессоры и нагнетатели.На самом деле турбокомпрессор — это тип нагнетателя, но обычно их нельзя отнести к одной и той же категории, потому что они не работают одинаково, хотя по сути они выполняют одну и ту же задачу.

Нагнетатель

Нагнетатель — это компрессор с ременным приводом, который нагнетает большое количество воздуха во впускной коллектор. Ремень, подобный тому типу, который вращает аксессуары, такие как генератор переменного тока или компрессор кондиционера, будет использоваться для вращения набора винтов внутри корпуса, которые находятся в зацеплении друг с другом, или какого-либо подобного устройства.Величина давления, создаваемого нагнетателем, варьируется от одного двигателя к другому, но обычно составляет от 8 до 15 фунтов на квадратный дюйм. Поскольку нагнетатель вращается каждый раз, когда двигатель работает, он может очень быстро нарастить наддув.


Базовая установка турбокомпрессора.

Турбонагнетатель сжимает воздух и нагнетает этот сжатый воздух во впускной коллектор, но он приводится в движение выхлопными газами, выходящими из двигателя через выпускные отверстия.Эти газы вращают колесо, прикрепленное к валу. На другом конце вала находится еще одно колесо, которое сжимает поступающий воздух. Турбокомпрессоры создают давление наддува в том же районе, что и нагнетатели, но они не тормозят двигатель, потому что они не приводятся в движение коленчатым валом. Это звучит как большое преимущество для турбонаддува, но есть и проблема. Эта проблема называется турбо-лагом. Это используется для описания короткого периода времени между начальным открытием дроссельной заслонки и точкой, в которой турбонагнетатель вращается достаточно быстро, чтобы создать наддув.Нагнетатели не страдают от такого отставания.

В прошлом любой автомобиль с системой принудительного впуска считался высокопроизводительным или, по крайней мере, более производительным, чем эквивалентный автомобиль с безнаддувным двигателем. Система принудительной индукции, установленная на двигателе, который уже может считаться высокопроизводительным, превращается в настоящий крикун. Драгстеры Top Fuel имеют массивные нагнетатели, вдыхающие воздух в массивные двигатели. Эти автомобили могут проехать четверть мили примерно за 4 секунды.В двигатель нагнетается огромное количество воздуха, чтобы сжечь огромное количество топлива. В реальном мире нам нужно много энергии только на короткие моменты здесь и там. Например, когда мы выезжаем на автостраду, обгоняем более медленное транспортное средство на двухполосной дороге или когда мы пытаемся обогнать другую машину на главной парковке в торговом центре. В остальное время нам нужно лишь небольшое количество энергии, чтобы передвигаться.

При всех разговорах о новых автомобильных технологиях, которые являются очень продвинутыми и становятся все более доступными, одна из тех, которые не привлекают столько внимания, — это новые двигатели с турбонаддувом и высокий уровень эффективности, который они получают.Вероятно, им не уделяют много внимания, потому что технология действительно не нова. В этом случае технология применяется немного по-другому. При правильном применении турбонагнетателя мощность и эффективность двигателя могут быть увеличены настолько, что двигатель будет казаться чем-то намного большим, чем он есть на самом деле. 4-цилиндровые двигатели могут легко иметь мощность V6, а V6 может иметь мощность V8. Это может произойти без ущерба для экономии топлива, потому что используются двигатели небольшого рабочего объема с турбонаддувом с изменяемой геометрией, и единственный раз, когда двигателю требуется большая мощность, — это большая нагрузка.В остальное время двигатель работает, меньший размер способствует большей экономии топлива.

2011 Chevrolet Cruze

Двигатель Ford Ecoboost — отличный пример двигателя, который при необходимости выдает огромную мощность, но при этом обеспечивает большую экономию топлива. Двигатель V6 Ecoboost, доступный в нескольких различных моделях, выдает где-то от 300 до 360 л.с. и дает около 20-25 миль на галлон. В Chevrolet Cruze также используется аналогичная технология.1,4-литровый двигатель с турбонаддувом в Cruze развивает около 40 миль на галлон и развивает 138 л.с. Это довольно близко к тому, что достигают некоторые гибриды того же размера, но буквально за половину цены.

2011 Ford Taurus

Почему не все используют такие системы принудительной индукции на всех автомобилях, которые они производят? Самая большая причина — стоимость. Хотя небольшая установка с турбонаддувом может быть намного дешевле, чем гибридная трансмиссия, она все же стоит больше, чем двигатель без турбонаддува.Если цены на бензин продолжат расти, а они и будут, всем производителям придется так или иначе адаптироваться, потому что население будет требовать более эффективных транспортных средств с меньшим расходом топлива. Возможно, меньшие двигатели с системами принудительной индукции будут лучшим решением для всех них.

В связи с нынешним скачком цен на бензин, продажи внедорожников и больших грузовиков снижаются, а продажи небольших и более экономичных автомобилей растут.

Ваш электронный адрес не будет опубликован.
