Электронный блок управления — как он управляет двигателем?

Учитывая, что «жизнедеятельность» транспортного средства напрямую зависит от корректной работы всех его составляющих систем, нет ничего удивительного в существовании некого «мозгового центра», который выполняет контроль за их состоянием и деятельностью. Таким центром является электронный блок управления (ЭБУ). Неисправности этой структурной части автомобиля, незамедлительно отображаются на работе электропитания трансмиссии, выхлопной системы и других «подконтрольных» элементах. Сейчас мы постараемся разобраться в принципе работы электронного блока управления, а также рассмотрим основные причины его поломок и способы их устранения.

1. Принцип работы и особенности электронного блока управления

В разделе автомобильной электроники, данное устройство является общим термином, объединяющим любые встроенные системы, которые, в свою очередь, управляют одним или несколькими механизмами в подсистемах машины.

Виды электронных блоков управления разделяются на: электронный блок управления двигателем (наиболее распространенный тип), центральный блок управления, объединенный моторно-трансмиссионный блок управления, блок управления тормозной системой, центральный модуль управления, главный электронный модуль, модуль управления подвеской, контролер кузова, центральный модуль синхронизации и т.д.

Иногда, все эти системы, взятые вместе, называют компьютером автомобиля, хотя с технической точки зрения это несколько блоков. Довольно часто, одна сборка может включать в себя большое количество отдельных модулей управления. Так, отдельные современные автомобили, объединяют в себе до 80 электронных блоков управления, а их встроенное программное обеспечение продолжает свое успешное развитие. В связи с этим, управление возросшим количеством сложных ЭБУ автомобиля, играет сегодня главную роль в его эффективном функционировании.

Основным видом электронных блоков управления автомобилем есть ЭБУ двигателя (его, также, часто называют просто электронным блоком). Использование данного устройства качественно оптимизирует ряд основных параметров транспортного средства: мощности, расхода топлива, крутящего момента, уровня содержания вредных веществ в выхлопных газах и т.д. Он представлен в виде некого вычислительного устройства, основная задача которого выражается в обработке информации, поступающей от входных датчиков, и передачи основанных на ней, соответствующих управляющих команд к различным системам двигателя.

С конструктивной стороны, такой блок состоит из коробки (аппаратного железа) и необходимого для работы программного обеспечения, центральной частью которого выступает процессор. Именно сюда поступают данные со всех датчиков силового агрегата, после чего они поддаются обработке и последующему анализу. К традиционной информации датчиков (такой как положение и частота вращения коленвала или расход воздуха), добавились дополнительные данные о скорости транспортного средства, уровне кислорода в выхлопных газах, неровностях дорожного покрытия, запрос на включения кондиционера и куча других сигналов, направленных на оптимизацию рабочего процесса двигателя.

Количество датчиков современных автомобилей, давно перевалило за 20.

Установка программного обеспечения необходима для проведения вычислительных операций. Отличительной чертой, современных электронных блоков управления есть возможность перепрограммирования, что позволило отойти от серьезных ограничений, устанавливаемых заводской программой и открыть новые горизонты для применения тюнинга двигателя, к примеру, установки турбокомпрессора или оборудования для применения альтернативных видов топлива.

Мы не будем сейчас вдаваться в суть деятельности каждого отдельного ЭБУ, поскольку это займет очень много времени, а лучше сосредоточим свое внимание на описанном электронном блоке управления двигателя, ведь, как мы уже отмечали, именно он выступает залогом эффективного функционирования силового агрегата, а значит и всего автомобиля.

2. Причины выхода из строя ЭБУ

Любой электронный блок управления – важное оборудование, а появление в нем неисправностей может вызвать некорректную работу всего механизма. Будучи своеобразным «мозговым центром» всей системы ЭБУ, он отвечает за все процессы происходящие в ней, поэтому даже незначительное повреждение микропроцессора может стать причиной сбоев в работе трансмиссии, системы контроля за токсичностью выхлопов, системы зарядок и многих других составляющих жизнеспособности транспортного средства.

Основными признаками выхода из строя электронного блока управления считается отказ в запуске двигателя, постоянные сообщения о нарушениях его работы, которые никак не очищаются и некоторые другие симптомы.

В принципе, появление неисправностей в работе ЭБУ, достаточно редкое явление, которое, обычно, нельзя спрогнозировать, а что бы выявить и подтвердить поломку, производителям и ремонтным предприятиям приходится выполнять следующие проверки:

— проверку электроники и возможности перегрева;

— проверку деталей на наличие коррозии и разрушения;

— оценку качества сборки самого блока, проводить фрактографию.

Выполнение всех перечисленных условий на этапе испытания, в будущем позволит предотвратить повреждения и в разы увеличить производительность.

Причин выхода из строя данного устройства, на сегодняшний день, существует очень много и все они зависят от типа электронного блока, места его расположения и ключевых функций. Среди самых распространенных из них, выделяют отсутствие контакта с блоком зажигания, различными датчиками, контроллером работы инжектора, температурным датчиком, а также невозможность наблюдения за работой датчика АБС. Кроме того, на поломку устройства, серьезное влияние оказывают механические повреждения от вибрации и ударов или попадание влаги на микросхему (просачиваясь внутрь, вода часто вызывает замыкание и коррозию).

Таким образом, при появлении любой неисправности, в электронном блоке может произойти перенапряжение, что нередко, полностью выводит систему из строя. Также, специалисты многих автосервисов, среды возможных причин поломки ЭБУ выделяют значительную долю тех, которые образовались в следствии попыток автолюбителей самостоятельно отремонтировать устройство, или же доверяли это дело сомнительным профессионалам.

Отдельное внимание, хотелось бы уделить причинам поломок, возникающих в электронном блоке управления работой двигателя. К ним относят:

— «прикуривание» от автомобиля с работающим мотором;

— несоответствие полярностей при подключении аккумулятора;

— отсутствие необходимых знаний и умений при установке сигнализаций и проведении ремонтных работ по части электрики;

— снятие клеммы аккумулятора в процессе работы двигателя;

— включение стартера с отсоединенной силовой шиной;

— попадание в электронный блок управления влаги;

— замыкание или полный обрыв проводки;

— попадание электрода от сварочных работ на проводку или датчики транспортного средства;

— неполадки в высоковольтной части системы зажигания: катушках, проводах, распределителе и т.д.

Однако, о каком бы виде блока управления не шла речь, главное помнить, что он состоит из множества довольно сложных соединений, а значит попытки самостоятельного проведения ремонтных работ могут спровоцировать серьзные проблемы в деятельности данного агрегата.

Что касается представителей новых моделей транспортных средств, то при появлении неисправностей в блоке управления, рекомендуется полная замена указанного устройства. Если автомобиль пребывает еще на гарантийном обслуживании, то разумным будет обратиться в дилерский центр, где и будет осуществлена замена блока.

Обратите внимание! Ремонт электронных блоков управления двигателем некоторых моделей машин вообще невозможен, даже если Вы обратитесь за помощью к самым квалифицированным профессионалам. Однако, как бы там ни было, начальным этапом решения проблемы, в первую очередь, выступает качественная диагностика, а затем, посоветовавшись со специалистами, можно решать дальнейшую судьбу вышедшего из строя ЭБУ.

3. Ремонт электронного блока управления

Ремонт электронного блока управления — довольно сложная и трудоемкая процедура, которую рекомендуется применять в исключительно редких случаях: когда произвести замену, по каким либо причинам не получается, или когда она будет слишком дорогостоящей для владельца автомобиля. Приступать к самостоятельным ремонтным действиям, специалисты и вовсе не советуют, так как существует большая вероятность повреждения электронных «мозгов», что, в свою очередь, выведет из строя все сопутствующие системы транспортного средства.

Учитывая сложность устройства ЭБУ, оно не подлежит ремонту в условиях обычной станции технического обслуживания, где убедившись в наличии проблемы его просто заменят на новое. Для более существенной проверки работоспособности блока, необходимо провести специальное тестирование, с использованием особого оборудования, которое имеется в наличии лишь в специализированных сервисных центрах. Перед заменой вышедшего из строя механизма, следует выяснить и устранить причину его «смерти» и хоть эта задача может оказаться совсем непростой, зато избавит Вас от возможности скорой повторной замены.

Основная масса имеющихся в продаже блоков управления, уже была когда-то в использовании, а после выхода из строя, их просто восстановили на заводе-изготовителе, что кстати, намного выгоднее чем создание детали с нуля. Конечно, не все сломанные механизмы подлежат процедуре восстановления. Так, например, ЭБУ с «утопленника», который длительное время был покрыт водой, скорее всего никто ремонтировать не будет.

Несмотря на то, что по внешним параметрам (форма, размер, одинаковое расположение контактов) электронные блоки управления могут выглядеть совершенно одинаково, их настройки все равно будут серьезно отличаться. Это и не удивительно, ведь все они отвечают за работу двигателей автомобилей разных марок, выпущенных в разное время. Если установить неподходящую модель ЭБУ, транспортное средство может даже поехать, но никакая из его систем не будет стабильно работать. Тоесть, надо, что бы сменный электронный блок полностью соответствовал сломанному. Поэтому, при покупке ЭБУ необходимо знать марку транспортного средства, год его выпуска, объем двигателя и код, обозначенный производителем на блоке.

Каждый электронный блок управления имеет микросхему «PROM», в которой сохраняются все настройки систем данного автомобиля. Чаще всего, при замене ЭБУ ее просто переставляют со старого агрегата на новый, а в более современных моделях транспортных средств, вместо микросхемы используют флеш-память или EEROM – запоминающее устройство с возможностью перезаписи.

При установке блока, основным заданием есть подключение устройства к проводке машины, с использованием для этого соответствующих разъемов. Сложность в этом деле, главным образом состоит в неудобности расположения ЭБУ, из-за чего к нему трудно добраться. Однако, перед тем как браться за проводку, важно не забыть отсоединить клемму аккумулятора.

Многие электронные блоки управления, после подключения проводов, учитывая параметры транспортного средства, требуют дополнительной настройки. В каждом отдельном случае этот процесс индивидуален и должен описываться в инструкции по обслуживанию автомобиля. Выполнить процедуру перепрограммирования, называемую еще «чип-тюнингом» могут только специалисты авторизированных сервисных центров.

Прежде, чем обращаться к ним за помощью (сдавать ЭБУ в ремонт или на настройку), следует владеть некоторыми данными о своем автомобиле. В первую очередь, исходя из свидетельства регистрации или техпаспорта транспортного средства, определите его марку, модель, год выпуска, название (буквы перед номером), объем двигателя, тип трансмиссии (механическая коробка или автоматическая). Далее снимите устройство и перепишите с его этикетки название фирмы-производителя и каталожные номера. Всю эту информацию нужно будет сообщить сотрудникам сервисного центра, которые будут заниматься устранением возникшей проблемы.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

ЭБУ что это такое? Электронный блок управления двигателем автомобиля

ЭБУ – электронный блок управления двигателем автомобиля, его другое название – контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Электронный блок управления является составным звеном бортовой сети автомобиля, он ведет постоянный обмен данными с другими компонентами системы: антиблокировочной системой, автоматической коробкой передач, системами стабилизации и безопасности автомобиля, круиз-контролем, климат-контролем.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• управление и контроль за впрыском топлива в инжекторных двигателях;
• контроль за зажиганием;
• управление фазами газораспределения;
• регулировка и поддержание температуры в охлаждающей системе двигателя;
• контроль за положением дроссельной заслонки;
• анализ состава выхлопных газов;
• контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

• ППЗУ – программируемое постоянное запоминающие устройство – здесь содержатся основные программы и параметры работы двигателя;
• ОЗУ – оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
• ЭРПЗУ – электрически репрограммируемое запоминающее устройство – применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

• перегрузка, воздействие короткого замыкания;
• влияние внешних факторов – влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины. Важно также правильно произвести настройку. ЭБУ будет нормально функционировать при условии, что на него поступают сигналы от всех датчиков и поддерживается нормальный уровень напряжения в сети.

Загрузка…

Поделиться в социальных сетях

Прошивка ЭБУ двигателя (электронного блока управления двигателем): цены

Что такое прошивка ЭБУ двигателя

Что правится в прошивке ЭБУ

Как устанавливается прошивка

Почему не нужно перепрошивать ЭБУ самостоятельно

Почему стоит выбрать тюнинг-програмы АДАКТ

Электронный блок управления двигателя (ЭБУ, контроллер) — мозговой центр автомобиля. Он принимает сигналы от всех систем, согласовывает и отслеживает неисправности.

Некоторые функции ЭБУ:

• управляет впрыском топлива;
• регулирует положение дроссельной заслонки;
• контролирует зажигание;
• анализирует состав отработавших газов;
• управляет фазами газораспределения;
• определяет неисправности и информирует водителя о них.

Что такое прошивка ЭБУ двигателя

Программирование ЭБУ двигателя изначально делается производителем. Однако стоковая прошивка не адаптирована под конкретные климатические условия и стиль езды. Более того, на современных авто программно ограничивается мощность из-за экологических требований. Прошивка ЭБУ — это изменение параметров в заводской программе, которое позволяет обойти ограничения.

Аналог прошивки электронного блока управления — установка операционной системы на компьютер или смартфон. При одинаковом железе результаты отличаются.

Плюсы прошивки:

• Повысится мощность и крутящий момент;
• Разгон станет быстрее;
• При желании отключается неисправный катализатор или сажевый фильтр;
• Улучшается работа при включенном кондиционере;
• Педаль газа реагирует быстрее;
• Исчезает турбояма (двигатели с турбиной).

Где прошить ЭБУ

Компания АДАКТ принципиально против удаления корректно работающего сажевого фильтра и катализатора, особенно в сервисах, которые предлагают это сделать бесплатно.

Минусы прошивки:

• Нужно заправляться на проверенных АЗС;
• Повышается нагрузка на экологию при переходе на Е2.

Что правится в прошивке ЭБУ

В зависимости от целей чип-тюнинга при программировании ЭБУ двигателя может вносится более 1000 калибровок. Чаще изменения касаются:

• топливодачи, порогов обогащения, ограничения топливоподач при ускорении;
• давления наддува на турбированных двигателях в экономичном и мощностном режиме;
• байтов аппаратной конфигурации и маски ошибок;
• лимитов момента, топливоподачи и наддува;
• алгоритма работы диспетчера режимов;
• лимитов оборотов отключения ТП и V max.

Как устанавливается прошивка

1. Чип-тюнинг начинается с диагностики двигателя. Есть правило: нельзя шить неисправный автомобиль.
2. Считывается оригинальная прошивка ЭБУ или идентификаторы. Она модернизируется или выбирается готовая оптимизированная версия.
3. Далее прошивку записывают. Одни блоки прошиваются без снятия и разборки с помощью адаптера через диагностический разъем OBDII. На других стоят ЭБУ, которые для перепрограммирования снимают. В этом случае есть варианты с разборкой и пайкой или без них.
4. ЭБУ устанавливается на место. Владелец делает тестовый заезд.

Почему не нужно перепрошивать ЭБУ самостоятельно

Чтобы прошить ЭБУ двигателя, чип-тюнер должен обладать знаниями, квалификацией и опытом работы. Требуется специальное оборудование и свежая прошивка от проверенных калибровщиков.

Большинство автовладельцев пытается сделать своими руками, чтобы меньше тратиться. Но даже при наличии оборудования экономия минимальна. Если вы не планируете профессионально заниматься чип-тюнингом, лучше довериться оифиальным партнерам компании АДАКТ. Они проведут диагностику, подберут оптимальную версию прошивки и установит её с гарантией.

Почему стоит выбрать тюнинг-програмы АДАКТ

• Вы получаете 10 дней тест-драйва, чтобы проверить качество прошивки;
• Из российских калибровщиков только АДАКТ прошли сертификацию по стандартам ГОСТ Р ИСО 9001-2011;
• Опыт калибровщиков более 14 лет. Специализация — гражданский тюнинг (для рядовых водителей, а не гонщиков). Вам гарантированно установят рабочую и проверенную программу. Специальный сертификат подтвердит это;
• Выгодные цены.

Чтобы перепрошить ЭБУ двигателя обкатанной прошивкой и с гарантией результата, обратитесь к ближайшему партнеру АДАКТ в своем городе.

Рекомендуем посмотреть

Неполадка электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр)

         Электронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр)         представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель. Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine). Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.



Признаки неисправности Электронного блока управления двигателем:

— Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами.
— Отсутствие реакции на Лямбда — регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д.
— Отсутствие связи с диагностическим прибором.
— Физические повреждения (сгоревшие радиоэлементы, проводники).

Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Причины возникновения неисправностиЭлектронного блока управления двигателем:

1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта.
2. «Прикуривание» от машины с работающим двигателем.
3. «Переполярность» при подключении аккумуляторной батареи.
4. Снятие клеммы аккумуляторной батареи на работающем двигателе.
5. Включение стартера с отсоединенной силовой шиной;
6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля.
7. Попадание воды в ЭСУД.
8. Обрыв или замыкание проводки.
9. Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель

         Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

         Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т.д. сгоревших блоков.

         Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.



Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Вам, так же будет полезна информация : Разновидности электронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Вам, так же будет полезна информация : Как самостоятельно заменить электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) на автомобиле семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Как устранить неисправности блока управления двигателем своими руками

Блок управления двигателем (ЭБУ) является мозговым центром всего автомобиля, он состоит из большого количества сложнейших соединений.С помощью данного устройства осуществляется контроль и координирование функций всех элементов силового агрегата.

Управляющие устройства, установленные на различных моделях автомобилей, изготовлены из материалов высокого качества, при их изготовлении применяются высокие технологии, обеспечивающие высококачественную сборку электронных схем.

Но даже самые качественные ЭБУ подвержены поломкам и часто нуждаются в срочном ремонте.

Устройство блока управления двигателем

Конструкция ЭБУ разделена на основные части: главный блок, контролирующие датчики, исполнительные устройства элементов двигателя. В состав электронного управления входит множество специальных элементов:

1. Микросхемы.
2. Транзисторы.
3. Резисторы.
4. Конденсаторы.

Неисправности блока управления двигателем ведут к разбалансировке в работе всех систем автомобиля.

Назначение электронного блока управления

ЭБУ использует сигналы, посылаемые датчиками, установленными на силовом агрегате, для корректирования состава и количества горючего, поступающего в двигатель. В процессе его деятельности происходит установка режима работы мотора и точная дозировка топливных смесей.

В результате функционирования контроллера работа двигателя устойчива как на холодную, так и после прогрева. Запуск мотора невозможен, если имеется поломка в ЭБУ либо отсутствуют его управляющие сигналы.

Мощные транзисторы, входящие в состав блока управления, управляют работой следующих исполнительных механизмов двигателя и топливной системы:

• катушки зажигания системы впрыска;
• клапан оборотов холостого хода;
• электрические форсунки;
• клапан вентиляции топливного бака;
• электромагнитные катушки — соленоиды;
• турбонаддув;
• система впуск-выпуск;
• рециркуляция отработанных газов;
• система охлаждения.

Электронное устройство является составной частью бортового оборудования машины, он находится в постоянной информационной связи с такими важными системами:

1. Система антиблокировки.
2. Автоматическая коробка передач.
3. Стабилизирующая система.
4. Система безопасности автомобиля.
5. Круиз контроль.
6. Климат контроль.

Принцип работы блока управления двигателем

При использовании данного устройства производится оптимизация важнейших параметров:

• потребление топлива;
• расход машинного масла;
• характеристики мощности;
• крутящий момент, влияющий на разгон автомобиля;
• количество отравляющих компонентов, находящихся в выхлопных газах.

Датчики посылают информацию на контроллер в виде цифровых сигналов. Контрольный и функциональный модули вычисления, входящие в программное обеспечение, анализируют сигналы датчиков и корректируют работу исполнительных устройств. Выходные сигналы в процессе корректировок могут даже привести дизельный двигатель к полной остановке.

При проведении существенных изменений в конструкции силового агрегата (тюнинге) имеется возможность перепрограммирования электронного блока управления двигателем.

Объединение всех блоков управления в общую систему производится при помощи специальной шины.

Признаки выхода из строя ЭБУ

Часто возникают ситуации, когда автовладельцы сталкиваются с необходимостью произвести ремонт блока управления двигателем. Проведение такого вида работ своими руками является возможным при наличии определенных квалификационных навыков.

Сбои в работе управляющего устройства происходят вследствие нарушения контактов с датчиками, производящими контроль за функционированием рабочих систем двигателя:

1. Антиблокировочная система (контроль торможения автомобиля).
2. Блок зажигания.
3. Контроллер инжектора.
4. Положение дроссельной заслонки.
5. Температурный режим двигателя.

Механические повреждения, попадание воды на детали микросхемы, неудавшиеся попытки отремонтировать устройство своими руками также приводят к поломке электронного блока управления.

Нарушение контакта с датчиками происходит вследствие отсутствия электричества, что свидетельствует о возникновении внутренней неисправности, нуждающейся в обязательном ремонте. Признаками отсутствия контакта могут быть следующие явления:

• не поступают данные со сканера;
• сообщения, содержат некорректные параметры;
• контрольная лампочка «чек» не загорается при включении зажигания;
• отсутствие информации о нестабильной работе двигателя.

Своевременное выявление дефектов и ремонт электронных блоков управления двигателем предотвратит остановку в работе систем, узлов, агрегатов автомобиля.

Описание основных причин выхода из строя ЭБУ

В перечень наиболее вероятных причин входят следующие факторы:

1. Микротрещины в схемах и корпусе устройства, вызванные механическими воздействиями (удары, сильные вибрации).
2. Резкое повышение температуры, приводящее к перегреву блока управления мотором.
3. Разрушения элементов ЭБУ под влиянием коррозии.
4. Проникновение влаги внутрь корпуса контроллера из-за его разгерметизации.
5. Неграмотные ремонтные действия.
6. Применение эффекта «прикуривания» при работающем движке с целью помочь соседнему автомобилю.
7. Изменение положения клеммных соединений во время подсоединения аккумулятора.
8. Отсутствие подключения силовой шины при включении стартера.

Эффективность работы ЭБУ в полной мере зависит от перечисленных факторов, многие из которых способны причинить существенный вред управляющему устройству.

Для предотвращения окончательных поломок необходимо проводить регулярную диагностику электронного управления двигателем. С целью экономии на дорогостоящем ремонте и полной замене элементов электронной системы управления, проверка проводится не менее одного раза в год.

Диагностика контроллера в условиях гаража

На неисправности, возникшие в блоке управления двигателем, указывают следующие сбои в работе автомобиля:

• проблемы с запуском мотора;
• троение двигателя;
• появление густого дыма;
• снижение реакции на педаль газа;
• перебои в связи с ЭБУ;
• потеря контроля за включением и выключением вентилятора двигателя;
• сбои в работе катушек зажигания;
• выход из строя предохранителей;
• датчики не посылают сигналы.

Благодаря системе самодиагностики, встроенной в ЭБУ, можно произвести проверку и определить степень поломки своими руками. Для проведения диагностических мероприятий нужно подключиться к устройству при помощи ноутбука с установленной программой, предназначенной для работы с диагностическим данными. Вместо ноутбука, можно использовать специальные тестеры, осциллографы.

Данные, полученные в процессе измерений, сравниваются с показателями, являющимися стандартными.

Выявление неисправностей, возникших в управлении двигателем

Причины возникновения поломок блока управления двигателя подразделяются на два основных вида: неисправный проводник или сбой прошивки. Прошивка восстанавливается только при помощи специалистов в сервисном центре. Проверку электрических параметров можно произвести своими руками при помощи специального измерительного прибора — мультиметра.

Для поиска пробоя в проводе необходимо ознакомиться со схемой управляющего устройства. Изучив расположение проводников, резисторов и питания наступает очередь «прозвонки» электрической цепи в том месте, где обнаружена ошибка показаний электронного блока. При отсутствии такой информации необходимо проверить провода по всей схеме.

Алгоритм действий для восстановления работы ЭБУ

Чтобы произвести ремонт ЭБУ двигателя, нужныследующие операции:

1. Обнаружить место пробоя.
2. Повторно замерить сопротивление.
3. Найти точки крепления проводника.
4. Прикрепить параллельно провод с требуемым сопротивлением при помощи паяльника,старый провод рекомендуется оставить на месте.

После проведенных мероприятий система должна работать стабильно. При повторении ошибок ЭБУ необходимо обратиться в сервисный центр.

От своевременности ремонта блока управления двигателем зависит длительность срока службы, безопасность и надежность автомобиля.

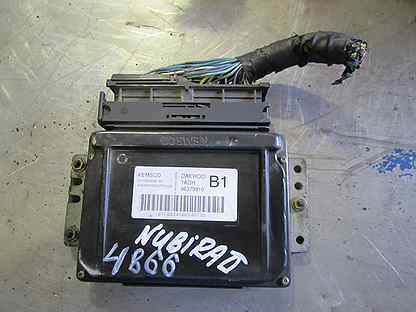

Что такое блок управления двигателем

В автомобильной электронике, электронный блок управления (ЭБУ), или электронный блок управления двигателем. Это общий термин для любых встраиваемых систем, которые управляют одним или несколькими электрическими системами или подсистемами в автомобиле.

Контроллер ЭСУД (электронная система управления двигателем).
ECM (Engine Control Module) — модуль управления двигателем.
ECU (Electronic Control Unit) — электронный блок управления, является общим термином для любого электронного блока управления. (См. п. 3.9. SAE J1979.)
Виды ЭБУ подразделяются на Электронный (ECU) / Блок управления двигателем (ECM), Совмещенный моторно-трансмиссионный блок управления, Блок управления трансмиссией, блок управления тормозной системой, центральный модуль управления, центральный модуль синхронизации, главный электронный модуль, контроллер кузова, модуль управления подвеской, блок управления, или модуль управления. Взятые вместе, эти системы иногда называют компьютер автомобиля. (Технически это не единый компьютер а несколько блоков.) Иногда одна сборка включает в себя несколько отдельных модулей управления.

Некоторые новые автомобили включают в себя не один блок управления, а до 80 ЭБУ. Встроенное программное обеспечение в ЭБУ продолжает развиваться в соответствии с количеством, сложностью и изощренностью. Управление увеличением сложности и количеством ЭБУ в автомобилестроении стало одной из ключевых задач.
Электронный блок управления.
Цифровые технологии позволяют применять широкий ряд электронных систем управления в автомобиле как разомкнутых, так и замкнутых (с обратной связью). Обширный массив влияющих параметров может приниматься во внимание одновременно с рассмотрением того, при каких условиях различные системы могут работать с максимальной эффективностью. Электронный блок управления (ЭБУ) получает электрические сигналы от датчиков, оценивает их и затем рассчитывает управляющие сигналы для исполнительных устройств. Программа управления хранится в специальной памяти и реализуется в микропроцессоре.

Эксплуатационные условия
К ЭБУ предъявляются очень высокие требования по отношению к следующим факторам:
— температуре окружающей среды (во время нормальной работы находится в пределах от –40оС до +60…125 оС)
— к воздействию со стороны таких веществ как масло, топливо и т. д.
— Влажность окружающей среды
— Обладать механической прочностью, например, при наличии вибраций при работе двигателя.
Даже при прокручивании двигателя со «слабой» аккумуляторной батареей (холодный пуск) ЭБУ должен работать надежно, как при максимальном рабочем напряжении (пульсации бортового напряжения питания).
Одновременно очень высокие требования касаются электромагнитной совместимости и защите от высокочастотных помех.
Устройство и конструкция
Печатная плата с электронными компонентами (рис 1) размещается в металлическом корпусе и соединяется с датчиками, исполнительными устройствами и источником питания через многоштырьковый разъем (4). Задающие каскады большой мощности (6) для непосредственного пуска исполнительных устройств располагаются в корпусе ЭБУ таким образом, чтобы обеспечить хорошее рассеяние тепла. Если блок управления устанавливается непосредственно на двигателе, то отвод тепла через встроенный в корпус ЭБУ охладитель осуществляется в топливо, которое постоянно протекает через ЭБУ. Такой охладитель ЭБУ используется только в коммерческих автомобилях. Компактные, монтируемые на двигателе ЭБУ , изготовляемые по гибридной технологи могут работать даже при более высокой тепловой нагрузке.
Большинство компонентов блока управления выполняются по технологии SMD (Surface-Mounted Device – плата с поверхностным монтажом). Обычная проводка используется только в некоторых элементах питания и в разъемах, так что здесь могут быть применены компактные конструкции небольшой массы.
Обработка данных
Входные сигналы
В качестве периферийных компонентов исполнительные устройства и датчики представляют интерфейс между автомобилем и ЭБУ, который являются блоком обработки данных. ЭБУ получает электрические сигналы от датчиков по проводке автомобиля. Эти сигналы могут быть следующих типов:
Аналоговый входной сигнал
В пределах данного диапазона аналоговые входные сигналы могут принимать практически любые значения напряжения. Примерами физических величин, которые рассматриваются как аналоги измеренных значений напряжения, является массовый расход воздуха на впуске, напряжение аккумуляторной батареи, давление во впускном коллекторе и давление наддува, температура охлаждающей жидкости и воздуха на впуске. Аналого-цифровой преобразователь (АЦП) в микропроцессоре ЭБУ преобразует эти значения в цифровые сигналы, с которыми затем микропроцессор проводит расчеты. Максимальная разрешающая способность этих сигналов является ступенчатой, 5мВ на один бит (приблизительно 1000 шагов).
Цифровые входные сигналы
Цифровые входные сигналы имеют только два значения. Они могут быть только или «высокими» или «низкими» (логическая единица («1») или логический нуль («0») соответственно). Примерами цифровых входных сигналов являются сигналы включения/выключения или сигналы цифровых датчиков, такие как импульсы от датчика Холла или от магниторезистивного датчика. Такие сигналы обрабатываются непосредственно микропроцессором.
Импульсные входные сигналы
Импульсные входные сигналы от индуктивных датчиков, содержащие информацию о частоте вращения и положения вала, обрабатываются в их собственном контуре в ЭБУ. Здесь мнимые сигналы подавляются, а импульсные сигналы преобразуются в цифровые прямоугольные сигналы.
Формирование сигналов
Для ограничения напряжения входных сигналов до максимально допустимого значения в ЭБУ используются защитные цепи. Путем применения устройств фильтрации наложенные сигналы помех в большинстве случаев отделяются от полезных сигналов, которые в случае необходимости затем усиливаются до допустимого в микропроцессоре уровня входного сигнала (0….5 В)
Формирование сигналов в датчиках может быть полным или частичным в зависимости от уровня их интегрированности.
Обработка сигналов
ЭБУ является управляющим центром системы, ответственным за последовательность функциональных операций по управлению двигателем. Программы управляющих функций с учетом и без учета обратной связи выполняются в микропроцессоре. Входные сигналы, формируемые датчиками и интерфейсами других систем, служат как входные переменные и подвергаются дальнейшей проверке на достоверность в компьютере. Входные сигналы рассчитываются с использованием программ.
Микропроцессор
Микропроцессор является основным элементом ЭБУ, поскольку осуществляет оперативное управление последовательностью операций. Кроме центрального процессора, микропроцессор имеет входные и выходные каналы, а также блок синхронизации (программное устройство), оперативную память (RAM), программируемую или перезаписываемую память (ROM), последовательные интерфейсы и другие периферийные устройства, интегрированные в единственный микрочип. В микропроцессоре используются кварцевое синхронизирующее устройство.
Программное обеспечение и память для хранения данных
Для выполнения расчетов м. (микропроцессор) должен иметь програмное обеспечение («software»). Оно задается в виде двоичных чисел как запись данных и хранится в памяти программ.
Эти двоичные числа доступны центральному процессору, который интерпретирует их в команды, обрабатывая одну за другой.
Такая программа может храниться в постоянно запоминающемся устройстве (ROM, EPROM, FLASH-EPROM), которое содержит такие универсальные данные (индивидуальные данные, характеристики и матрицы). Это неизменяемые данные, которые не могут быть изменены во время работы автомобиля. Они используются для регулирования запрограммированных процессов управления с обратной связью и в разомкнутых контурах.
Память для хранения программ может быть интегрирована в микропроцессор и в зависимости от особенностей применения расширена добавлением отдельных компонентов (внешней памятью EPROM или FLASH-EPROM).
Модуль памяти ROM
Память для хранения программ может быть выполнена в форме постоянно запоминающего устройства (ROM- Read Only Memory). Это память, постоянное содержание которой было определено во время изготовления и которая, таким образом, является неизменяемой. ROM , установленная в микропроцессоре, имеет ограниченный объем памяти, а это означает, что в случае применения для решения сложных задач потребуется дополнительный объем памяти ROM.
Модуль памяти EPROM

Модуль ASIC
Постоянно увеличивающаяся сложность функций ЭБУ означает, что вычислительные возможности стандартных микропроцессоров, имеющихся на рынке, не являются достаточными. Решением, которое было сегодня принято, является использованием так называемых модулей со специализированными интегральными схемами (ASIC – Application-Specific Integrated). Эти интегральные схемы спроектированы и изготовлены в соответствии с данными службы развития ЭБУ , так как , например, при установке дополнительных модулей RAM, входные и выходные блоки могут генерировать и передавать сигналы широтно-импульсной модуляции.
Модуль текущего контроля
ЭБУ оснащаются модулями текущего контроля. Используя цикл «Вопрос и Ответ», микропроцессор и модуль текущего контроля следят друг за другом, как только определяется наличие неисправностей один из них вырабатывает резервную функцию, независимую от других.
Выходные сигналы

Переключающиеся сигналы
Эти сигналы используются для включения /выключения исполнительных устройств (например, вентилятора систем охлаждения двигателя).
Сигналы широтно-импульсной модуляции (PWM сигналы)
Цифровые выходные сигналы могут быть в форме сигналов широтно-импульсной модуляции (PWM- Pulse-width modulated). Это прямоугольные сигналы с постоянной частотой и с переменной длительностью, которые служат для перемещения рабочих органов исполнительных устройств в необходимое положение (клапан системы рециркуляции ОГ, вентилятор, нагревательные элементы, привод клапана регулирования давления наддува. )
Передача данных внутри ЭБУ
Для обеспечения нормальной работы микропроцессора периферийные компоненты должны иметь возможность обмениваться и ними данными. Это имеет место при использовании адресной шины или шины передачи данных, через которую микропроцессор выдает, например, адрес оперативной памяти RAM, содержание которой должно быть доступным. Шина передачи данных используется затем для передачи соответствующих данных. Предшествующим автомобильным системам удовлетворяла 8-битовая шинная топология с шиной передачи данных, включавшей в себе восемь линий, которые все вместе могли передавать 256 данных одновременно. 16-битовая адресная шина, которая обычно использовалась с такими системами, могла достигать 65536 адресов. Современные, более сложные системы требуют для шины передачи данных 16 бит или даже 32 бит. Для адресных шин или шин передачи данных может быть использована мультиплексная передача. То есть, данные и адреса отправляются по тем же самым линиям передачи, но смещаются один от другого во времени.
Последовательные интерфейсы с одной только линией передачи используются только в тех случаях, когда нет необходимости быстрой передачи данных (например, данных о сохранении кода неисправности).

Поделиться новостью с друзьями:

Похожее

ECU двигателя | Тюнинг ателье VC-TUNING

У современных автомобилей, есть система управления двигателем (ESM). Ее официальное и общепринятое название, электронный блок управления (ECU).

Система управления двигателем
Цель этой системы контролировать распределение и подачу (количество) топлива, температуру воздуха, систему зажигания, выбросы и многое другое. В настоящее время компьютеры также хранят коды ошибок, вызванных какими-либо сбоями в работе. Они получены на основе анализа и интерпретации данных, поступающих в компьютер от всевозможных датчиков, таких как, датчик массового расхода воздуха, датчик положения дроссельной заслонки, датчик температуры воздуха, кислородный датчик и т. д.

Полученные данные хранятся на ППЗУ (программируемое постоянное запоминающее устройство), также известное как чип. Информация, содержащаяся на микросхеме, напоминает карту (по-английски – map), отсюда появилось другое слово «ремаппинг» (перераспределение памяти).

Производители автомобилей программируют ППЗУ с большими погрешностями, которые допускают незначительные перепады температуры и неисправности, поэтому машины не выходят из строя каждые пять минут. ППЗУ также запрограммированы на экономию топлива и допускают использование бензина низкого качества. Иногда меньшее, чем оптимальное программирование, будет означать, что машины с одинаковыми двигателями будут иметь разную мощность. Но модифицируя электронный блок управления, можно увеличить мощность двигателя.

Улучшаем систему управления двигателем
На стандартных автомобилях можно добавить мощность двигателю путем ремаппинга, но для начала лучше произвести другие изменения, например, тюнинг выхлопной системы и впуска. На турбо-дизелях чип тюнинг оказывается очень полезным, поэтому для них эта процедура стала популярной. Автомобили, которые уже модифицированы, извлекают дополнительную пользу от ремаппинга, поскольку он помогает оптимизировать добавленные изменения и улучшения. Автомобили с наддувом и турбонаддувом также оказываются в выигрыше от ремаппинга.

Чип тюнинг заставляет двигатель выдавать больше мощности (лошадиные силы и крутящий момент), улучшает управляемость, хотя может спровоцировать увеличение расхода топлива на сотню (хотя это скорее зависит от того, как вы водите свой только что перепрограммированный автомобиль!). Обратите внимание, что некоторые машины после процедуры начинают расходовать больше топлива, причем не зависимо от манеры вождения. Тем не менее, ремаппинг улучшает характеристики автомобиля.

Увеличение мощности двигателя, как и любые другие тюнинг доработки, достаточно сложный процесс и достаточно дорогостоящий. Чип тюнинг помогает оптимизировать работу двигателя, но все погрешности ошибок/неисправностей сводятся к нулю. Это возлагает большую нагрузку на двигатель и основные узлы, и агрегаты автомобиля. Кроме того, вам придется чаще проводить диагностику авто и заправляться только высококачественным бензином. Чип тюнинг очень выгодно делать на турбодизелях, поскольку после него они, как и раньше, будут работать на обычном дизтопливе, расход которого сократится.

Чип
Усовершенствовать бортовой компьютер можно заменой чипа. Штатная микросхема убирается и устанавливается модифицированная. Раньше это делалось так: старый чип отпаивался и удалялся, а на его место припаивался новый, впрочем, некоторые производители фиксировали чип зажимами, а не пайкой. Такой способ модификации бортового компьютера популярен, сегодня приобрести и установить чип не проблема. Чип заменяет штатный, но имеет более строгие параметры, поэтому он – не лучший вариант для оптимизации любых обновлений, которые были добавлены автомобилю. Кроме того, вскрытие корпуса бортового компьютера аннулирует гарантию.

Тюнинг Бокс
Известен также под названием дополнительный блок. Тюнинг боксы перехватывают сигнал от двигателя к бортовому компьютеру и изменяют команду подачи топлива и другие параметры. Проще говоря, они обманывают блок управления. Иногда такое «мошенничество» приводит к переизбытку топлива или другим, более серьезным последствиям, например, повреждению двигателя и его составляющих. Некоторые автомобили имеют сложную или непрограммируемую систему бортового компьютера, поэтому для них есть только один выход – установка тюнинг бокса.

Ремап
Метод еще известен как чип тюнинг. С развитием технологий стало возможным просто перепрограммировать чип внутри блока управления через центральный разъем диагностики двигателя. Метод предполагает копирование данных с микросхемы блока, изменение их параметров (ремаппинг), возвращение информации обратно в блок и перезапись оригинала. Профессионалы чип тюнинга используют при работе несколько вариантов ремаппинга, комбинируют и подбирают оптимальный вариант.

Конечно, вносимые в систему изменения визуально не видны, вы не сможете взглянуть на машину и сказать, что именно было изменено в системе управления.

В основном автомобили прибавляют в мощности около 10% после чип тюнинга, у них улучшается приемистость. Для автомобилей с турбонаддувом этот показатель равняется 25%, причем увеличение крутящего момента наиболее заметно. Увеличение мощности в основном происходит благодаря изменению количества наддува. На турбодизелях мощность увеличивается более чем на 25%.

Некоторые компании предлагают чип тюнинг с возможностью переключения режимов. При желании можно изменить настройки. Такой вариант придется по душе тем, кто любит иногда погонять, но предпочитает стандартные параметры для повседневной езды.

Рекомендации
Это лучший способ увеличения мощности двигателя, без каких-либо других доработок. Для достижения наилучшего результата рекомендуется сделать замеры на стенде до и после процедуры.

Заключение
Следует избегать дешевых и некачественно запрограммированных чипов и тюнинг боксов, а также не приобретать их у неизвестных производителей.

Преимущества и недостатки чип тюнинга

ЭБУ (электронный блок управления) объяснил

Что такое ЭБУ?

Термин ECU может использоваться для обозначения блока управления двигателем, однако ECU также относится к электронному блоку управления, который является компонентом любой автомобильной мехатронной системы, а не только для управления двигателем.

В автомобильной промышленности термин ECU часто относится к блоку управления двигателем (ECU) или модулю управления двигателем (ECM).Если этот блок управляет и двигателем, и трансмиссией, его часто называют модулем управления трансмиссией (PCM).

В данной статье мы будем рассматривать ЭБУ как блок управления двигателем.

Что делает ЭБУ?

По сути, ЭБУ двигателя управляет впрыском топлива, а в бензиновых двигателях — синхронизацией искры для ее зажигания. Он определяет положение внутренних компонентов двигателя с помощью датчика положения коленчатого вала, так что форсунки и система зажигания активируются точно в нужное время.Хотя это звучит как что-то, что можно сделать механически (и было в прошлом), теперь это немного больше, чем это.

Двигатель внутреннего сгорания — это, по сути, большой воздушный насос, работающий на топливе. Поскольку воздух всасывается, необходимо обеспечить достаточное количество топлива для создания мощности, необходимой для работы двигателя, при этом остается полезное количество топлива для приведения в движение автомобиля, когда это необходимо. Эта комбинация воздуха и топлива называется «смесью». Слишком много смеси — двигатель будет работать на полную мощность, слишком мало — и двигатель не сможет приводить в движение ни себя, ни автомобиль.

Важно не только количество смеси, но и правильное соотношение в ней. Слишком много топлива — слишком мало кислорода, и процесс сгорания грязный и расточительный. Слишком мало топлива — слишком много кислорода делает сгорание медленным и слабым.

Раньше в двигателях количество и соотношение смеси регулировалось полностью механическим дозирующим устройством, называемым карбюратором, который представлял собой не более чем набор отверстий (жиклеров) фиксированного диаметра, через которые двигатель «всасывал» топливо.С учетом требований современных транспортных средств, направленных на экономию топлива и снижение выбросов, необходимо более строго контролировать смесь.

Единственный способ выполнить эти строгие требования — передать управление двигателем ЭБУ, блоку управления двигателем. ЭБУ выполняет работу по управлению впрыском топлива, зажиганием и вспомогательными устройствами двигателя, используя уравнения и числовые таблицы, хранящиеся в цифровом виде, а не с помощью аналоговых средств.

Точное управление топливом

ЭБУ должен иметь дело со многими переменными при выборе правильного соотношения компонентов смеси.

• Потребность в двигателе
• Температура двигателя / охлаждающей жидкости
• Температура воздуха
• Температура топлива
• Качество топлива
• Различные ограничения фильтра
• Давление воздуха
• КПД двигателя

Для этого требуется несколько датчиков для измерения таких переменных и их применения в логике при программировании ЭБУ, чтобы определить, как правильно их компенсировать.

Увеличение потребности двигателя (например, ускорение) потребует увеличения общего количества смеси.Из-за характеристик горения используемого топлива также требуется изменение соотношения этой смеси. Когда вы нажимаете педаль акселератора, ваша дроссельная заслонка открывается, позволяя большему количеству воздуха поступать в двигатель. Увеличение потока воздуха к двигателю измеряется датчиком массового расхода воздуха (MAF), поэтому блок управления двигателем может изменять количество впрыскиваемого топлива, сохраняя соотношение смеси в определенных пределах.

Это еще не все. Для достижения наилучших уровней мощности и безопасного сгорания блок управления двигателем должен изменить соотношение смеси и впрыснуть больше топлива при полностью открытой дроссельной заслонке, чем во время крейсерского движения — это называется «богатая смесь».И наоборот, стратегия заправки или неисправность, которая приводит к впрыскиванию меньшего, чем обычно, количества топлива, приведет к «бедной смеси».

Помимо расчета заправки топливом на основе требований водителя, температура играет важную роль в используемых уравнениях. Поскольку бензин впрыскивается как жидкость, прежде чем он воспламенится, должно произойти испарение. В горячем двигателе этим легко управлять, но в холодном двигателе вероятность испарения жидкости меньше, и необходимо впрыскивать больше топлива, чтобы соотношение смеси оставалось в пределах правильного диапазона для сгорания.

Flashback: До использования ЭБУ этой функцией управлял «дроссель» карбюратора. Эта заслонка представляла собой просто заслонку, ограничивающую поток воздуха в карбюратор, увеличивая разрежение на жиклерах, чтобы увеличить поток топлива. Этот метод часто был неточным, проблематичным и требовал регулярной корректировки. Многие регулировались водителем вручную во время движения.

Температура воздуха также влияет на качество сгорания во многом так же, как изменяющееся атмосферное давление.

Perfecting Combustion

Поскольку автомобильный двигатель большую часть времени работает на частичном открытии дроссельной заслонки, блок управления двигателем концентрируется на максимальной эффективности в этой области. Идеальная смесь, в которой сгорает все впрыскиваемое топливо и весь кислород расходуется при этом сгорании, известна как «стехиометрическая» или часто как «лямбда». В стехиометрических условиях лямбда = 1,0.

Датчик кислорода выхлопных газов (лямбда-зонд, датчик O2, датчик кислорода или HEGO) измеряет количество кислорода, оставшегося после сгорания.Это сообщает двигателю, есть ли избыток воздуха в соотношении компонентов смеси — и, естественно, впрыскивается избыточное или недостаточное количество топлива. ЭБУ считывает это измерение и постоянно регулирует количество впрыскиваемого топлива, чтобы смесь оставалась максимально близкой к лямбда = 1,0. Это известно как работа с «замкнутым контуром», и она является важным вкладом в повышение эффективности за счет использования блоков управления двигателем.

В связи с действующими строгими правилами по выбросам, на двигателе имеется множество других систем, которые помогают снизить расход топлива и / или снизить воздействие на окружающую среду.К ним относятся:

• Система рециркуляции отработавших газов (EGR)
• Каталитический нейтрализатор и избирательное каталитическое восстановление
• Реакция впрыска отработанного воздуха (AIR)
• Дизельные сажевые фильтры (DPF)
• Стратификация топлива
• Впрыск присадки к выхлопным газам (например, AdBlue)
• Контроль выбросов паров топлива (EVAP)
• Турбонаддув и наддув
• Гибридные силовые агрегаты
• Регулируемое управление клапаном (например, VTEC или MultiAir)
• Регулируемый контроль впуска

Каждая из вышеперечисленных систем каким-либо образом влияет на работу двигателя и, как следствие, должна находиться под полным контролем ЭБУ.

Как работает ЭБУ?

ЭБУ часто называют «мозгом» двигателя. По сути, это компьютер, система коммутации и система управления питанием в очень маленьком корпусе. Чтобы работать даже на базовом уровне, он должен включать в себя 4 различных области деятельности.

• Вход
  Это обычно включает датчики температуры и давления, сигналы включения / выключения и данные от других модулей в транспортном средстве, а также то, как ЭБУ собирает информацию, необходимую для принятия решений.
• Примером ввода может быть датчик температуры охлаждающей жидкости или датчик положения педали акселератора. Запросы от модуля антиблокировочной тормозной системы (ABS) также могут быть рассмотрены, например, для применения антипробуксовочной системы.
• Обработка

Как только данные были собраны ЭБУ, процессор должен определить выходные характеристики, такие как длительность импульса топливной форсунки, в соответствии с указаниями программного обеспечения, хранящегося в блоке.

• Процессор не только считывает программное обеспечение, чтобы принять решение о соответствующем выходе, он также записывает свою собственную информацию, такую ​​как полученные корректировки смеси и пробег.
• Выход
  Затем ЭБУ может воздействовать на двигатель, давая правильное количество мощности для точного управления исполнительными механизмами.
• Они могут включать в себя управление шириной импульса топливной форсунки, точную синхронизацию системы зажигания, открытие корпуса электронной дроссельной заслонки или активацию вентилятора охлаждения радиатора.
• Управление питанием

ЭБУ имеет множество требований к внутреннему питанию для правильной работы сотен внутренних компонентов. В дополнение к этому, для того, чтобы многие датчики и исполнительные механизмы работали, блок управления двигателем должен подавать правильное напряжение на компоненты автомобиля.Это могут быть стабильные 5 Вольт для датчиков или более 200 Вольт для цепей топливных форсунок.

• Не только напряжение должно корректироваться, но некоторые выходы должны выдерживать ток более 30 ампер, что, естественно, создает много тепла. Управление температурным режимом — ключевая часть конструкции ЭБУ.

Базовая функция ЭБУ

Первым этапом работы ЭБУ фактически является управление питанием. Здесь регулируются различные напряжения и осуществляется включение ЭБУ.Большинство ЭБУ имеют сложное управление питанием из-за множества компонентов внутри, точно регулирующих 1,8 В, 2,6 В, 3,3 В, 5 В, 30 В и до 250 В от источника питания автомобиля 10-15 В. Система управления питанием также позволяет ЭБУ полностью контролировать, когда он выключается, то есть не обязательно при выключении зажигания.

После подачи правильного напряжения микропроцессоры могут начать загрузку. Здесь главный микропроцессор считывает программное обеспечение из памяти и выполняет самопроверку.Затем он считывает данные с многочисленных датчиков двигателя и преобразует их в полезную информацию. Эта информация часто передается по CANbus — внутренней компьютерной сети вашего автомобиля — в другие электронные модули.

После того, как главный микропроцессор интерпретирует эту информацию, он обращается к числовым таблицам или формулам в программном обеспечении и активирует выходы по мере необходимости.

Пример. Если датчик положения коленчатого вала показывает, что двигатель почти достиг максимальной степени сжатия в одном из цилиндров, он активирует транзистор для соответствующей катушки зажигания.Вышеупомянутая формула и таблицы в программном обеспечении вызовут задержку или опережение активации этого транзистора в зависимости от положения дроссельной заслонки, температуры охлаждающей жидкости, температуры воздуха, открытия EGR, соотношения компонентов смеси и предыдущих измерений, показывающих неправильное сгорание.

За работой главного процессора внутри ЭБУ и активацией многих выходов наблюдает микропроцессор мониторинга — по сути, второй компьютер, который следит за тем, чтобы главный компьютер все делал правильно. Если микропроцессор мониторинга недоволен каким-либо аспектом ЭБУ, он может сбросить всю систему или полностью ее выключить. Использование процессора мониторинга стало обязательным с применением проводного управления дроссельной заслонкой из соображений безопасности, если основной микропроцессор выйдет из строя.

Диагностика ЭБУ и периферийных устройств

Сложность реализации всего этого контроля, всех этих входов и всех этих выходов требует относительно продвинутых возможностей самодиагностики — традиционная диагностика двигателя становится устаревшей.Входы и выходы ЭБУ индивидуально контролируются процессором, часто десятки раз в секунду, чтобы гарантировать, что они находятся в пределах допусков, установленных в программном обеспечении. Если показания датчика выходят за пределы этих допусков в течение заранее определенного периода времени, регистрируется неисправность, и код неисправности сохраняется для восстановления техническим специалистом.

Коды неисправностей

Когда код неисправности сохраняется в памяти, это обычно приводит к обходу некоторой логики в программном обеспечении, что снижает эффективность двигателя, хотя двигатель все еще может работать на базовом уровне.В некоторых случаях процедура самодиагностики обнаруживает серьезную неисправность, которая либо принципиально препятствует запуску двигателя, либо выключает двигатель в интересах безопасности.

При современной системе управления двигателем первым шагом специалиста по диагностике неисправностей является доступ к кодам неисправностей из памяти ЭБУ. Они часто хранятся в виде 5-значных буквенно-цифровых кодов, начинающихся с P, B, C или U, за которыми следуют 4 цифры. Подробности этих кодов и их описания можно найти здесь: Коды ошибок OBDII

В дополнение к этим кодам техник может также просматривать данные датчиков в реальном времени с помощью диагностического прибора во время движения автомобиля.Это позволяет им видеть показания датчика, которые неверны, но не выходят за пределы допуска с достаточным запасом, чтобы отметить код неисправности.

Электронное управление дроссельной заслонкой

Многие люди сомневаются в необходимости электронного управления дроссельной заслонкой. Представленный в 90-х годах, теперь он устанавливается почти на каждый двигатель, производимый сегодня, но каковы преимущества перед традиционным кабелем?

До 80-х годов управление дроссельной заслонкой / акселератором в большинстве случаев осуществлялось с помощью кабеля от педали к карбюратору.Скорость холостого хода была установлена ​​простой регулировкой винта, чтобы дроссельная заслонка оставалась слегка открытой, пока двигатель не работал на холостом ходу правильно. Этот простой метод требовал регулярной регулировки оборотов холостого хода и был склонен к отклонениям при холодном двигателе или из-за износа различных деталей.

В 1980-х годах, с массовым внедрением ЭБУ, были введены электронные клапаны управления холостым воздухом, которые решили многие из этих проблем, однако теперь ЭБУ контролировал часть воздушного потока, а все остальные компоненты остались.

С целью повышения эффективности работы двигателя и экономичности при дальнейшей сборке автомобилей введено электронное управление дроссельной заслонкой. Это ускорило производство автомобиля (без жестких тросов дроссельной заслонки, проходящих через брандмауэр), это устранило необходимость в клапане управления воздухом холостого хода и позволило ЭБУ двигателя дополнительно управлять двигателем для улучшения функции EGR, улучшенного контроля над остановкой двигателя и улучшенный запуск.

Одним из важных преимуществ электронного управления дроссельной заслонкой является то, что ЭБУ может регулировать угол дроссельной заслонки во время ускорения, чтобы дополнить фактический поток воздуха, проходящего через двигатель.Это улучшает скорость, с которой воздух проходит через воздухозаборник, и обеспечивает выигрыш в крутящем моменте и управляемости. Это известно как отображение крутящего момента и возможно только с электронным управлением дроссельной заслонкой.

Адаптация

Современные автомобили строятся с гораздо более жесткими допусками, чем те, которые использовались в прошлом, однако они по-прежнему подвержены производственным изменениям, механическому износу и экологическим аспектам. Таким образом, они способны адаптироваться к постепенным изменениям в работе двигателя.

Пример. Поскольку воздушный фильтр забивается пылью, ЭБУ может запустить двигатель, немного уменьшив количество впрыскиваемого топлива для компенсации. Это позволяет ему работать с максимальной эффективностью с момента запуска двигателя, а не запускаться на заводском уровне и работать над оптимальной смесью в каждой поездке. Это достигается за счет сохранения значений лямбда за предыдущие поездки.

Эти адаптации применимы не только к засоренным воздушным фильтрам, но и ко многим системам двигателя или трансмиссии.Поскольку компоненты в гидравлических системах изнашиваются, они требуют изменения времени срабатывания соленоида для компенсации. Точно так же, когда двигатель полностью изнашивается, способность быть воздушным насосом немного ухудшается, и необходимо будет изменить угол открытия дроссельной заслонки для поддержания правильной скорости холостого хода.

Временная шкала ЭБУ

1970-е годы

Блоки управления

начинали с простого управления парой соленоидов на карбюраторах, чтобы они работали более эффективно. Некоторые начали регулировать смесь на холостых оборотах.

1980-е годы

С введением системы впрыска топлива ECU взял на себя новую роль, полностью отвечая за подачу топлива и управление зажиганием бензиновых двигателей.

Замкнутый контур лямбда-регулирования был вскоре включен, и ЭБУ быстро начал новую эру в эффективности двигателя.

1990-е годы

ЭБУ теперь отвечал за безопасность автомобиля. Он также начал появляться на дизельных двигателях, которые сыграли немалую роль в успехе турбодизельного двигателя в течение следующих двух десятилетий.

2000-е годы

Внедрение системы управления дроссельной заслонкой Drive-by-Wire, управления турбонагнетателем и многочисленных систем выхлопа под жестким контролем ЭБУ.

2010-е годы и позже

Теперь ЭБУ полностью контролирует сгорание смеси, открытие дроссельной заслонки, систему охлаждения и выхлопные системы. Он может иметь более сотни входов и выходов и является частью сети из десятков других электронных блоков управления в автомобиле. Гибридные системы полагаются на связь с ЭБУ для работы, в то время как функции помощи при вождении обмениваются данными, чтобы контролировать потребности двигателя там, где это необходимо.

Признаки неисправности или неисправности блока управления двигателем (ЭБУ)

Блок управления двигателем (ECU), также обычно называемый модулем управления двигателем (ECM) или модулем управления трансмиссией (PCM), является одним из наиболее важных компонентов практически всех современных автомобилей. По сути, он работает как главный компьютер для многих функций двигателя и управляемости автомобиля.Контроллер ЭСУД получает информацию от различных датчиков двигателя и использует эту информацию для расчета и настройки искры двигателя и топлива для достижения максимальной мощности и эффективности.

ЭБУ играет решающую роль в новых автомобилях, где многие (если не все) основные функции автомобиля контролируются ЭБУ. Когда в ECU возникают какие-либо проблемы, это может вызвать всевозможные проблемы с автомобилем, а в некоторых случаях даже сделать его непригодным для движения. Обычно неисправный или неисправный ЭБУ вызывает несколько ключевых симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Загорается индикатор двигателя.

Горящая лампочка Check Engine — один из возможных симптомов проблемы с ECU. Индикатор Check Engine обычно загорается, когда компьютер обнаруживает проблему с любым из своих датчиков или цепей. Однако бывают случаи, когда ЭБУ по ошибке загорает лампу проверки двигателя или когда проблема отсутствует. Сканирование компьютера на наличие кодов неисправностей может помочь определить, связана ли проблема с ЭБУ или где-либо еще в автомобиле.

2.Двигатель глохнет или пропускает зажигание

Еще одним признаком неисправного или неисправного ЭБУ является неустойчивое поведение двигателя. Неисправный компьютер может вызывать периодические проблемы с автомобилем, такие как заглохание или пропуски зажигания. Симптомы могут появляться и исчезать, и может казаться, что они не имеют какой-либо закономерности относительно их частоты или тяжести.

3. Проблемы с производительностью двигателя

Проблемы с производительностью двигателя — еще один признак возможной проблемы с ЭБУ. Если в ЭБУ возникают какие-либо проблемы, он может нарушить настройки времени и топлива двигателя, что может негативно повлиять на производительность.Неисправный ЭБУ может вызвать снижение топливной экономичности, мощности и ускорения автомобиля.

4. Автомобиль не заводится

Еще одним признаком неисправного или неисправного ЭБУ является автомобиль, который не заводится или с трудом заводится. Если ECU полностью выйдет из строя, он оставит автомобиль без управления двигателем и в результате не запустится или не запустится. Двигатель все еще может запускаться, но он не сможет запуститься без жизненно важных сигналов от компьютера. Этот симптом также может быть вызван множеством других проблем, поэтому лучше всего получить полную диагностику у профессионального специалиста, чтобы точно определить причину.

Поскольку ЭБУ играет важную роль в работе двигателя, любые проблемы с ним могут вызвать серьезные проблемы с общей функциональностью автомобиля. Поскольку компьютерные системы современных автомобилей довольно сложны и сложны, их также бывает сложно диагностировать. По этой причине, если вы подозреваете, что в ЭБУ вашего автомобиля возникла проблема, обратитесь к профессиональному технику для осмотра автомобиля, чтобы определить, потребуется ли вашему автомобилю замена ЭБУ.

Ищете считыватель кода OBD2 для диагностики контрольной лампы двигателя?

Посмотрите десятки отличных сканеров OBD2 здесь

купить сейчас

Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице.Цены и доступность могут быть изменены.

ЭБУ (блок управления двигателем) Автомобили, ЭБУ, детали, функционирование

ЭБУ или БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ — это мозг двигателя, который контролирует всю работу двигателя. Он выполняет несколько функций, включая регулирование и поддержание количества топлива и воздуха в части впрыска топлива, а также помогает увеличить мощность двигателя.

Если какие-либо проблемы возникают в электрической части или в любой другой части вашего автомобиля, вы должны проверить свой ECU.Ведь вы не рискуете, связанными с работой вашего автомобиля. И это причина, по которой он является самой важной частью автомобильной промышленности.

ЭБУ Блок управления двигателем.
(Image Credits-tun-tech.com)

Основная функция ЭБУ или блока управления двигателем — это управление последовательностью функций исполнительных механизмов на двигателе внутреннего сгорания и обеспечение отличных характеристик двигателя. Блок управления двигателем также называется блоком управления силовой передачей.

В моторном отсеке ЭБУ принимает значения от множества датчиков, а затем интерпретирует эти данные с помощью многомерных карт производительности и, таким образом, соответствующим образом регулирует исполнительные механизмы двигателя.
Это также отвечает за лучшую производительность двигателя. Модуль управления двигателем или ECM — это то же самое, что и блок управления двигателем, разница в том, что если мы назвали общую комбинированную секцию блока управления в двигателе, то мы назвали его модулем управления двигателем или ECM.

Также читайте: CRDi Common Rail Direct Fuel Injection System

Работа ECU

ECU является неотъемлемой частью EFI или электронного впрыска топлива (тип системы впрыска топлива, обычно используемый в автомобилях).Электронный впрыск топлива можно разделить на подсистемы, а именно на систему впуска воздуха, систему подачи топлива и электронную систему управления. И отсюда запускается функция ЭБУ.

Функционирование блока управления двигателем
(image credits-energiapower.com)

Функционирование ECU

Управление топливовоздушной смесью : Это одна из наиболее важных функций ЭБУ, поскольку он контролирует топливную смесь, используемую двигателем.Он определяет количество впрыскиваемой в двигатель топливовоздушной смеси. Программа получила необходимые данные, вычислила их и выдала соответствующее количество смеси. Также он решает, пора ли подавать топливовоздушную смесь в правильном соотношении или нет. Этот процесс также называют продолжительностью закачки.

Вы также должны увидеть
АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (АБС) И ЕГО РАБОТА
ЧТО ТАКОЕ ТУРБОКОМПЕНСАТОР И РАБОТА ТУРБОКОМПЕНСАТОРА. ДВИГАТЕЛЬ
, его КОМПОНЕНТЫ и РАБОТА

Управление моментом зажигания: ЭБУ регулирует точный момент зажигания или момент зажигания, чтобы обеспечить лучшую мощность и экономичность.ЭБУ сам определяет, есть ли проблема в такте сжатия, и работает в соответствии с ним, и устанавливает время зажигания. В основном это происходит в том случае, когда остается несгоревшая топливно-воздушная смесь, и она подвергается воздействию тепла и давления. Это приводит к детонации, также известной как Детонация или побурение . ЭБУ обнаруживает детонацию и задерживает время искры, чтобы предотвратить его.

Управление скоростью холостого хода и изменяемыми фазами газораспределения: Большинство автомобилей также имеют встроенную систему управления в свои ЭБУ для управления скоростью холостого хода. Скорость холостого хода регулируется с помощью программируемого упора дроссельной заслонки. Помимо управления частотой вращения холостого хода, ЭБУ также контролирует время открытия или закрытия клапана в цикле двигателя. Наиболее подходящий и подходящий момент открытия и закрытия клапана помогает увеличить мощность и экономичность двигателя.

ЭБУ также увеличивает крутящий момент и л.с. Поскольку он управляет впрыском топлива в цилиндр, он запрограммирован на эффективную работу двигателя в любой среде, когда ECU обнаруживает увеличение нагрузки, затем он инициирует сигнал для большего впрыска топлива и, таким образом, двигатели генерируют больше л.

Что такое ECU / ECM двигателя на моем генераторе? Почему это важно? Как это может помочь? Что такое ECM? — Welland Power

Что такое блок управления двигателем или блок управления двигателем на генераторе?

ЭБУ (электронный блок управления) или ЭБУ (электронный блок управления) — это термины для описания «мозга» электронного двигателя. ЭБУ — это тип компьютера, который принимает различные входные данные от датчиков дизельного двигателя и использует эту информацию для управления насос-форсунками или приводом двигателя.Это, в свою очередь, регулирует скорость двигателя, изменяя количество топлива, впрыскиваемого в цилиндры двигателя.

Почему важен ECM? Как может помочь ECM?

Блок ECM / ECU встроен в двигатель производителем двигателя. Не на всех двигателях установлен ECM / ECU.

Благодаря широкому диапазону сигналов и датчиков, которые поступают в блок управления двигателем / блоком управления двигателем и из него, они могут помочь в снижении выбросов, снижении расхода топлива и улучшении общей производительности двигателя.Поскольку они контролируют параметры двигателя, они также используются для диагностики, поскольку хранят специальные коды, называемые DTC (диагностические коды неисправностей).

В чем разница между ECM / ECU?

Термины ECU и ECM взаимозаменяемы. Разные производители относятся к ним по-разному, но они выполняют одну и ту же функцию.

Каковы преимущества / недостатки двигателя с ECM / ECU?

Преимущества ECU / ECM

1) Он контролирует больше параметров двигателя, чтобы быстрее реагировать на изменения скорости и условий окружающей среды.

2) Он может обнаруживать некоторые неисправности датчиков двигателя и останавливать двигатель для предотвращения отказа.

3) Он может взаимодействовать с другими элементами управления в системе для предоставления обратной связи и информации оператору. Обычно это обеспечивается диагностическими лампами или диагностическими кодами неисправности DTC

.

Недостатки ECU / ECM

1) Дополнительная стоимость, ЭБУ дороже механических регуляторов.

2) Для настройки параметров часто требуется программное обеспечение, которое может быть ограничено только дилером.

3) Требуется дополнительная проводка вместо стандартного механического регулятора.

Электронные блоки управления: ЭБУ дизельного двигателя

Прецизионные интегрированные функции управления обеспечивают чистоту выбросов дизельного двигателя.
В нашем электронном блоке управления дизельным двигателем (ЕСМ) используются все уникальные преимущества дизельного двигателя, такие как высокая топливная эффективность и низкий уровень выбросов CO2. Разработанная для обеспечения соответствия все более строгим правилам контроля выбросов, это одна из наиболее важных электронных систем управления дизельным двигателем.
Он обеспечивает прецизионный комплексный контроль над системой впрыска Common Rail, системой рециркуляции выхлопных газов (EGR) и системой очистки выхлопных газов для поддержания чистоты выхлопных газов дизельного двигателя.

Характеристики

• Высокая производительность в небольшом корпусе
  • В нашем высокопроизводительном блоке управления двигателем со встроенной схемой привода для управления топливными форсунками, схемой привода двигателя постоянного тока для клапана рециркуляции отработавших газов и дроссельной заслонки воздухозаборника, а также вычислительной сети контроллера (CAN) используется технология упаковки высокой плотности для чрезвычайно компактной конструкции.
• Монтаж на шасси
  • Благодаря повышенной термостойкости и устойчивости к вибрации, а также полностью водонепроницаемой конструкции ECM был установлен на шасси, чтобы вы могли максимально эффективно использовать внутреннее пространство автомобиля.
• Бессвинцовый
  • Бессвинцовые припои, разработанные специально для автомобильной промышленности, используются там, где это возможно, для минимизации воздействия на окружающую среду.
• Встроенный высокопроизводительный 32-битный микрокомпьютер
  • Встроенный высокопроизводительный 32-битный чип RISC максимизирует производительность микрокомпьютера, а специально разработанный модуль ввода-вывода обеспечивает оптимальные интегрированные средства управления дизельным двигателем, включая обработку выбросов.

Описание

Оборудованный встроенным высокопроизводительным 32-битным чипом RISC, контроллер ЭСУД обеспечивает точное управление системой впрыска Common Rail, предназначенной для впрыска топлива под сверхвысоким давлением. Контроллер ЭСУД контролирует синхронизацию и количество впрыскиваемого топлива со скоростью 1000 секунд для оптимального сгорания.
Контроллер ЭСУД обеспечивает точный контроль над системой рециркуляции ОГ, включая клапан рециркуляции ОГ и дроссельную заслонку воздухозаборника, а также снижает выбросы NOx и твердых частиц (PM).Контроль над системами очистки выхлопных газов, такими как сажевый фильтр, предназначенный для выжигания накопленных твердых частиц, обеспечения регенерации фильтра и поддержания способности системы удалять ТЧ из выхлопных газов.
Он использует CAN для связи с другими автомобильными блоками управления Transtron и регистратором данных для отправки данных в телематическую систему автомобиля для повышения эффективности вождения.

5 Признаков неисправного ЭБУ (и стоимость замены в 2021 г.)

Последнее обновление 24 июля 2020 г.

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем (ЭБУ), представляет собой электронный модуль, который контролирует работу двигателя. Это осуществляется с помощью ряда электронных компонентов и датчиков, которые передают данные обратно в двигатель.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

В зависимости от того, что указывают эти данные, двигатель будет выполнять определенную функцию. Если в вашем автомобиле неисправен блок управления двигателем, это может вызвать всевозможные проблемы с его работой. В результате это снизит вашу способность безопасно и эффективно управлять автомобилем на дороге.

Связанные: Симптомы неисправного модуля управления трансмиссией (PCM)

Топ 5 признаков неисправного ЭБУ

К счастью, есть определенные симптомы, на которые вы можете обратить внимание на ранней стадии, чтобы определить, выходит ли из строя ваш блок управления двигателем.

# 1 — Контрольная лампа двигателя

Самый простой симптом, который можно распознать, — это когда на приборной панели загорается сигнальная лампа «Проверьте двигатель». Конечно, есть много возможных причин, по которым загорается эта сигнальная лампа.

Но в случаях, когда блок управления двигателем обнаруживает проблемы с его электронными компонентами, цепями и / или датчиками, он немедленно вызывает загорание контрольной лампы Check Engine.

Иногда блок управления двигателем делает это по ошибке. Чтобы выяснить, действительно ли в блоке управления двигателем возникли проблемы, вам нужно найти конкретные коды неисправностей на компьютере вашего автомобиля.

Эти коды определят корень проблемы. Обратитесь к производителю, в руководство пользователя или на различные онлайн-ресурсы, чтобы узнать больше о кодах неисправностей.

# 2 — Пропуски зажигания или глохнет двигателя

Еще одним признаком, который может следовать за включением сигнальной лампы, является двигатель, который пропускает зажигание или даже глохнет. В этих вопросах тоже не будет никакой последовательности. Характер пропусков зажигания и остановок двигателя будет случайным, что затруднит выявление конкретной проблемы двигателя.

Часто это происходит из-за того, что модуль управления двигателем выходит из строя, и он передает двигателю ложную информацию. Если проблема усугубится, производительность двигателя ухудшится во время его работы.

# 3 — Плохой пробег газа

Поскольку для оптимальной работы транспортного средства требуется правильное соотношение воздух-топливо, плохой ECM не поймет, сколько топлива должно быть отправлено в камеру сгорания. Это означает, что слишком много топлива часто отправляется для сжигания в процессе сгорания.

В результате ваш автомобиль будет работать на богатой смеси и потреблять больше топлива, чем необходимо. Вам не только придется ежемесячно увеличивать бюджет на бензин, но вы не окажете никакой пользы атмосфере.

# 4 — Низкая производительность двигателя

В качестве альтернативы, неисправный контроллер ЭСУД также может вызвать недостаточную подачу топлива в камеру сгорания. Это означает, что когда вы нажимаете на педаль газа, ваша машина просто не разгоняется, как раньше.

Он может даже трястись и вибрировать, особенно при подъеме в гору, когда в машине много лишнего веса или когда вы что-то буксируете. Вы также можете столкнуться с резким холостым ходом из-за нехватки топлива для этих условий.

# 5 — Автомобиль не заводится

Худший симптом — это когда ваш автомобиль вообще не заводится. Сначала может быть трудно начать, но потом он никогда не запустится снова. Это происходит после того, как блок управления двигателем полностью выходит из строя и вообще не работает.

Как только это произойдет, у двигателя не будет компьютерной системы для управления и управления его собственными функциями. Хотя вы все еще можете провернуть двигатель, он не запустится, потому что компьютер не передает ему важную информацию, необходимую для выполнения его работы.

Опять же, могут быть и другие причины, по которым ваш двигатель не запускается. Единственный верный способ узнать, связан ли этот симптом с неисправным блоком управления двигателем, — это проверить его у сертифицированного автотехника.

Стоимость замены ЭБУ

Если обнаружится, что у вас действительно неисправный модуль управления двигателем, у вас не будет другого выбора, кроме как приобрести новый блок или, возможно, отремонтировать его. Стоимость замены блока управления двигателем будет сильно зависеть от марки и модели вашего автомобиля.

Чем сложнее и технологичнее транспортное средство, тем больше вы, вероятно, заплатите. ЭБУ для автомобилей класса люкс будут стоить намного дороже, чем у типичного автомобиля эконом-класса. Это похоже на покупку топового MacBook Pro от Apple по сравнению с бюджетным компьютером от Walmart.

В среднем можно ожидать, что стоимость деталей составит от 400 до 1400 долларов, а затраты на рабочую силу — примерно от 100 до 200 долларов на перепрограммирование и установку. Возможно, вы сможете сэкономить на отремонтированном ECU, но это обычно связано с небольшим риском.

Средний владелец автомобиля эконом-класса в конечном итоге тратит около 1000 долларов на замену. В некоторых случаях существующая гарантия на автомобиль может покрывать эти расходы в случае преждевременного выхода из строя блока управления двигателем.

Иногда у вас может возникнуть проблема с блоком управления двигателем, который можно просто отремонтировать. Это, безусловно, избавит вас от огромных расходов, связанных с необходимостью платить за совершенно новое устройство.

Однако в большинстве случаев блок необходимо заменить.Единственный реальный момент, когда потребуется ремонт, — это просто проблема с конфигурацией компьютера.

Что такое ЭБУ? Объяснение электронного блока управления (ЭБУ)

ЭБУ

или электронные блоки управления — одна из важнейших частей автомобиля. В автомобиле есть несколько ЭБУ, которые управляют различными функциями и несколькими параметрами.

Что такое ЭБУ?

Проще говоря, ЭБУ — это устройство, контролирующее все электронные функции автомобиля.Это может быть как впрыск топлива, так и поддержание идеальной температуры в салоне, а также управление торможением и подвеской. У некоторых автомобилей есть несколько ЭБУ, управляющих различными функциями, в то время как у некоторых есть один, управляющий всем.

Аналогичное чтение: BHP vs Torque | Что такое настоящая сделка и почему?

В автомобилях с несколькими электронными блоками управления они разделены по выполняемым задачам. Вот некоторые из этих типов.

Загрузите приложение GoMechanic прямо сейчас!

Типы ЭБУ

В автомобилях с несколькими ЭБУ они разделены по выполняемым задачам.Вот некоторые из этих типов.

1. Модуль управления двигателем
   Контроллер ЭСУД с помощью датчиков определяет количество топлива и опережение зажигания, необходимое для получения максимальной мощности и экономии двигателя.
2. Модуль управления тормозами
   Используемый в автомобилях с ABS, BCM следит за тем, чтобы колеса не буксовали, и определяет, когда активировать торможение и отпускать тормоз, чтобы колеса не блокировались.
3. Модуль управления трансмиссией
   Используемый на автомобиле с автоматической коробкой передач, TCM обеспечивает максимально плавное переключение передач, оценивая обороты двигателя и ускорение автомобиля.
4. Модуль телематического управления
   Еще один модуль с той же аббревиатурой, этот TCU обеспечивает работу бортовых служб автомобиля. Он контролирует спутниковую навигацию и подключение к Интернету и телефону в автомобиле.
5. Модуль управления подвеской
   Присутствующий в автомобилях с активной подвеской, SCM обеспечивает правильный клиренс и оптимальные изменения подвески в зависимости от условий вождения.

Как работает ЭБУ? ECM

Работа ECU на самом деле не сложна, как можно было бы предположить.Это электронное устройство, в памяти которого хранятся базовые номера и параметры. Благодаря множеству датчиков вокруг транспортного средства, передающих данные ECU, он может эффективно управлять электронными системами и управлять ими, отдавая приказы по улучшению их производительности.

Давайте рассмотрим пример того, как ECU что-то контролирует, посмотрев, как срабатывают подушки безопасности во время аварии.

Вокруг автомобиля расположены датчики, называемые датчиками столкновения, которые информируют ЭБУ о возникновении аварии.Затем ЭБУ измеряет скорость автомобиля, когда он попадает в аварию, а затем, используя свою бортовую память, сравнивает данные о том, следует ли запускать подушки безопасности или нет. Если данные предоставляют достаточную причину, ЭБУ срабатывает подушки безопасности. Учтите, что все это происходит за считанные миллисекунды.

Здесь рассказывается о том, как работает ЭБУ, давайте посмотрим, что происходит, если он неисправен, и даже хуже, когда он выходит из строя.

Подробнее: Maruti Suzuki и ее автоматические автомобили (и трансмиссии) в настоящее время

Что произойдет, если ЭБУ неисправен?

Неисправный блок управления двигателем — это, наверное, худшее для автомобиля. Это будет работать, но это сильно повлияет на его производительность. Вы заметите резкое снижение расхода топлива и резкое переключение передач. Постоянное горение индикатора проверки двигателя может означать множество возможных ошибок, но неисправность ЭБУ является одной из основных.

Что произойдет, если ЭБУ выйдет из строя?

Машина вообще не заводится. ЭБУ управляет зажиганием двигателя, поэтому неисправный двигатель вообще не заводит. Другие функции не будут работать, но, честно говоря, если движок мертв, другие функции не имеют большого значения.

Это краткое объяснение электронного блока управления.

.
