КАЗ-4540: технические характеристики, сфера и особенности эксплуатации
В г. Кутаиси в августе 1951 года из ворот автомобильного завода выехал первый грузовик, выпущенный в Республике Грузия.
Комплектующие узлы поступали от Московского автозавода ЗИС. Из них под маркой «Колхида» собирали грузовые машины, самосвалы и седельные тягачи.
Модель КАЗ-4540, отнесенная к транспортно-технологическим машинам сельского назначения, производилась заводом в нескольких модификациях с 1985 по 1998 год.
За основу были приняты проектные решения, заложенные в модели НАМИ-0215, шестицилиндровый двигатель разработали конструкторы ЯМЗ, проект платформы и двухосного прицепа предложили специалисты по прицепам ГКБ (Государственного конструкторского бюро) из г. Балашово.
Параметры автомобиля КАЗ-4540 следующие:
Показатель | Ед. изм. | Значение |
Кабина | мест | 2, в модификациях со спальным местом |
Кузов
| Грузовая платформа самосвального типа
| |
Размеры платформы (длина, ширина, высота) | мм | 4 400, 2 320, 680 |
Силовой агрегат | Дизельный двигатель | |
Привод на колеса | 4 на 4 | |
Коробка передач | Механическая, с числом передач — 8 | |
Скорость | км/ч | 80 |
Нагрузка | кг | 6 000 |
Вес в снаряженном состоянии | кг | 3 610 |
Размер по габаритам (длина, ширина, высота) | мм | 6 810, 2 500, 3 740 |
Размерность шин | 370-80К508 | |
Межосевой размер | мм | 3 600 |
Между центрами колес (передних, задних) | мм | 2 020, 2 020 |
Бак для топлива | л | 250 |
Расход топлива
| л/100 км | от 25 до 50 |
Назначение и общие принципы конструкции
Грузовик с двумя ведущими осями КАЗ-4540 в комплексе с прицепом самосвального типа ГКБ-8535 представлял собой автопоезд, который работал в цепочке: по погрузке сельскохозяйственной продукции в поле, ее перевозке и выгрузке в местах переработки и хранения.
Грузовой тягач КАЗ-4540 – самосвал с разгрузкой на три рабочие стороны. Двухосный грузовик оборудовался приводом на четыре колеса с блокировкой дифференциала задней оси.
Конструкция позволяла его использование совместно с зерно- и хлопкоуборочными комбайнами. Автомобиль имел проходимость, соответствующую агрегатам по уборке сельхозпродукции, одновременно производительно и надежно обеспечивал ее транспортировку в кузове и прицепе (всего 11 т) по грунтовым дорогам.
Производилась линейка спецмашин для внесения минеральных удобрений на платформе КАЗ-4540.
В 1990 году заводом была подготовлена проектная документация на фургон рефрижераторного типа, грузовик с бортовой платформой и автомобиль для нужд пожарных. Разработки остались невостребованными.
Платформа КАЗ-4540 использовалась для выпуска войсковых транспортных средств и установки боевой техники для нужд Советской Армии.
Агрегаты и механизмы размещены на несущей раме, на дополнительной укороченной раме (надрамник) установлена цельнометаллическая кузовная платформа и закреплены гидравлические устройства подъема кузова.
Бескапотная кабина расположена выше двигателя. Такая компоновочная схема повышает маневренность транспортного средства, максимально использует общую площадь платформы, уменьшает колесную базу, улучшает обзор с места водителя.
Большеобъемная, оборудованная местом для отдыха кабина, стартер с кнопочным выключателем, гидроусилительный механизм рулевого управления, противотуманные фары заводской установки, вентилятор обдува кабины, печь отопителя – все это создавало достаточный в те годы уровень комфорта для дальних рейсов.
Машина имела закругленную форму крыла, бочкообразный бак под топливо. По мере роста объемов производства конфигурацию упростили, увеличили число прорезей в головной части кабины.
В 1990 г. приступили к выпуску модели КАЗ-4540-01 с гидросистемой управления фиксаторами открытия бортов кузова самосвального типа и прицепной платформы ГКБ-8535-01.
Металлический кузов с разгрузкой на три рабочие зоны обеспечивал открывание и закрывание борта в автоматическом режиме.
Для доставки легкой и объемной сельхозпродукции (скошенная трава, хлопковая масса, листья чая) устанавливали панели из металлической сетки, увеличивая борта по высоте.
Силовая установка. Узлы и механизмы трансмиссии

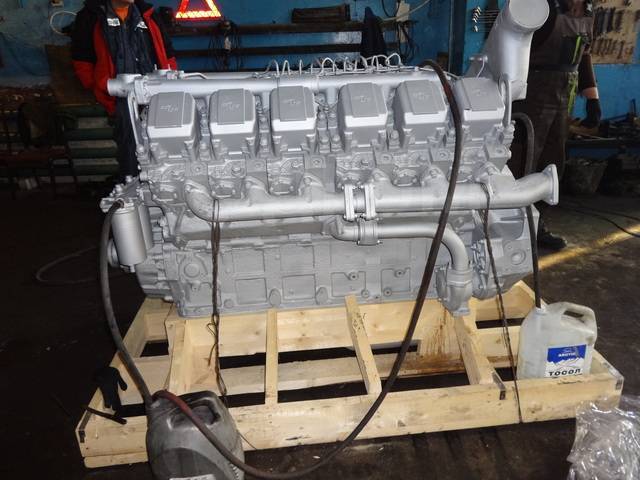

На грузовике устанавливался дизель ЯМЗ-КАЗ 642, который был вынесен за колесную базу и работал в сочетании с восьмискоростным устройством изменения передач (4 передачи и делитель).
Мотор располагался над передней осью, органы управления максимально сдвинуты вперед, место водителя находится над двигателем.
Подобная установка агрегатов обеспечивает рост пространства для размещения грузов, увеличивается проходимость по профилю (за счет роста угла въезда) и равное распределение полного веса автомобиля между мостами (6 120 кг передний и 6 140 кг задний).
Равная развесовка дала возможность использовать одинарные, по обе стороны осей, колеса с шинами широкого профиля и упростить систему поддержания давления в них.
Шестицилиндровый дизельный мотор с V-образным моноблоком мощностью 160 л. с. при 2 500 об/мин, с рабочим объемом 8,14 л создан при использовании проектных разработок для восьмицилиндрового двигателя камских автомобилей ЯМЗ-740 (КамАЗ-740).
По параметрам сбалансированности вращающихся узлов агрегат соответствовал рядному двигателю на 6 цилиндров, что достигалось использованием специального механизма и конструкцией вала мотора.
Цилиндровая группа поршня, подшипники коленвала, головки блоков, узлы устройства распределения газов унифицировались с деталями КамАЗовских моторов.
В условиях государственной плановой экономики, не придававшей значения конкуренции производителей, подобная взаимозаменяемость позволила наладить выпуск мотора в Кутаиси в 1981 году.
Трансмиссия, с передачей повышенного вращающего момента, дает возможность перемещаться, сопровождая уборочный комбайн при его скорости 2 км/ч.
Параметры ходовой части позволяют осуществлять движение по сложным грунтовым дорогам, по полю после вспашки. В раздаточной коробке применен блокируемый дифференциал.
КПП автомобиля на 8 позиций для движения вперед и 2 – назад представляла собой совмещенную конструктивно 4-ступенчатую коробку и 2-ступенчатый делитель.
Передачи, кроме задней, синхронизированы. Агрегат переключения, с устройством снятия мощности для гидравлического насоса, устанавливался отдельно от мотора на раме под самосвальным кузовом, соединен с двигателем дополнительным карданным валом, что упрощает обслуживание и ремонт механизмов, включая сцепление.
Сцепление сухое, с рабочим и фрикционным дисками, привод пневматический. Оба моста ведущие. В коробке раздачи вращающего момента установлен дифференциал межосевой блокировки, управляемый клавишей на панели приборов.
Система тормозов — пневматического типа. Механизмы тормозов с разжимными устройствами клинового типа, имеющие автоматические регуляторы зазора.
Колеса с радиальными шинами широкого профиля, постоянный привод передней оси, примененные в конструкции шарниры равных угловых скоростей (ШРУС) и дифференциалы с возможностью блокировки подняли параметры проходимости машины.
В систему питания входят:
- бензобак на 250 л;
- трубопроводы;
- топливный насос высокого давления (ТНВД) с механическим приводом;
- фильтрующие устройства очистки топлива.
Система смазки подает масло к трущимся деталям под давлением и самотеком. Маслонасос шестеренчатый, фильтр с заменяемым картриджем.
Фильтр подготовки воздуха обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне.
Система охлаждения с водяной помпой, закрытого типа, жидкостная. Система включает:
- водяную рубашку блока;
- радиатор;
- помпу;
- термостат;
- жалюзи;
- вентилятор и его кожух.
Достоинства автомобиля
- КАЗ-4540 – первый в Союзе самосвальный грузовик, спроектированный и построенный для нужд сельского хозяйства;
- на машине прошло обкатку много оригинальных в разработке механизмов и агрегатов, получивших дальнейшее применение на российских грузовиках;
- несложный доступ к узлам автомобиля позволил упростить обслуживание и ремонт;
- высокая проходимость с полной загрузкой автопоезда до 12 т;
- цельнометаллическая грузовая платформа с тремя рабочими зонами выгрузки;
- бескапотная полноразмерная кабина, укомплектованная передовыми по тем временам органами управления.
Недостатки
Низкая квалификация специалистов завода не позволила наладить производство качественной техники. Автомобили имели следующие недостатки:
- выходили из строя механизм подъема кабины;
- протечки масла и рабочих жидкостей на стыках узлов и механизмов двигателя и трансмиссии;
- на пневмоприводе сцепления были ненадежны клапан и пневмокамера;
- забивалась грязью и не работала автоподводка тормозных колодок;
- ТНВД не выдавал необходимые параметры;
- срезались заклепки крепления передней рессоры к раме.
Одинаковая развесовка по осям наряду с преимуществами по проходимости разгружала задний мост, что при неаккуратном вождении могло привести к опрокидыванию автомобиля.
Тотальный недостаток запасных частей заводского производства приводил к установке узлов от других автомобилей – на дороги выходили своеобразные автоконструкторы.
Отказы профессионального водительского состава работать на кутаисской машине.
По некоторым данным, в Кутаиси для нужд Грузинской республики собирают по несколько машин КАЗ-4540 ежегодно, в интернете есть информация о работающих до сих пор машинах в сельских регионах России и Украины.
По мнению автоэкспертов, появление в рамках Государственной продовольственной программы оригинального сельского грузовика было бы наверняка успешным при более ответственном подходе руководства союзного автопрома к выбору завода-изготовителя.
В следующем видео-обзоре более подробно рассмотрены технические характеристики автомобиля КАЗ-4540:
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
КАЗ-4540. Последняя «Колхида»: mexanizm — LiveJournal
За двадцать лет производства грузовиков в Кутаиси поняли, что создать полноценный дорожный грузовик у них не получается. «Цирковую лошадь», «подгорный тягач», «Сервант», как только не называли выпускавшиеся с 1961 года КАЗ – 606 и с 67-го КАЗ – 608, ругали все водители, которым довелось на ней ездить, ругали на чем свет стоял, имея на то все основания. Поэтому в конце 70-х годов инженеры КАЗа совместно с НАМИ начали проектировать полноприводный дизельный грузовик для сельскохозяйственных работ.
Задумка, надо сказать, была неплохая. Предполагалось, что это будет двухосный грузовик повышенной проходимости, самосвал с возможностью трёхсторонней разгрузки с автоматически открывающимися и закрывающимися бортами, и такой же самосвальный прицеп к нему проектировался. В итоге получился грузовик весьма необычного (для советского автопрома) вида.
Сильно вынесенная вперед кабина требовала от водителя сноровки, особенно в узких поворотах и на лесных дорогах. Машину, хоть и нечасто, использовали в качестве лесовоза. Спальника в кабине уже не было. По иронии судьбы, «Колхида» была первым советским грузовиком, в котором появился штатный спальник, но поскольку КАЗ-4540 изначально не проектировался как грузовик для дальних поездок, от спальника решили отказаться. Максимальная скорость была маленькой, всего лишь 75 км/час (в реальности едва за 60 км/час разгонялась), конструкторы, видимо, посчитали, что эта машина по асфальтированным дорогам ездить будет редко, в основном по полям.
Надо сказать, что проходимость у этой «Колхиды» действительно была хорошей, грузовик уверенно шел и по пашне, и по пескам. Пока карданы не сворачивало, они не отличались надёжностью и долговечностью. Как и рама, как и коробка передач, как и многое другое в этой машине.
Дизельный двигатель ЯМЗ 642 был укороченной, 6-цилиндровой версией двигателя Камаз-740, мощность его составляла 155 л.с. От двигателя к коробке, сблокированной с раздаткой в одном корпусе, шел карданный вал, это было одно из слабых мест грузовика. Привод сцепления был пневматический. Коробка передач – механическая, 8 ступенчатая, не всегда выдерживала крутящий момент дизеля, и если свёрнутый кардан был заменен на что-то более мощное, то могла приказать долго жить.
Еще одним слабым местом грузовика была рама. Сначала ослаблялись крепления кронштейнов рессор (подвеска была рессорной), а затем и вся рама начинала «играть». Штатного топливного бака не всегда хватало даже на 250 километров пробега, ставили баки от других грузовиков, в основном от МАЗа.
Для доступа к двигателю требовалось поднять кабину, особых проблем это не доставляло, имелся штатный механизм подъема, а вот при опускании надо было проявлять внимание, следить, что бы рычаг переключения передач правильно стал на своё место.
Привод тормозов был пневматический, и казалось бы, уж там проблем никаких быть не может, но и там без них не обошлось. Тормоза были барабанные, а вот «трещеток» не было, вместо них была задумана автоматическая регулировка колодок, которая, конечно же, не работала.
Общее впечатление такое, что машина получилась «сырая» и требовала работ над ошибками, ведь сама по себе задумка была хорошая, такой грузовик в сельском хозяйстве очень был нужен, и потребность в нем загрузила бы завод заказами. Изначально для испытаний собрали 20 машин, испытания проводились преимущественно в полях, по полному циклу – от сбора продукции до выгрузки её на базу. Каким-то образом испытания машины прошли успешно. Выпускать КАЗ-4540 начали в 1984 году, так, по сути, и не излечив его от «детских болезней». Бывали, впрочем, и экземпляры, которые ездили и не ломались особо, причем не единичные образцы, но дурная слава предыдущих моделей и некачественное производство 4540 своё коварное дело сделали. А ведь могло быть всё иначе.
После распада СССР у КАЗа начались проблемы с заказами, а у тех, кто уже имел эти машины – с запчастями. Ставили на них что было. Дизели СМД и Д-240, коробки передач от Камаза, раздатки от Урала и редукторы от Зила, или целиком мосты меняли. В 90-х эти машины кое где еще встречались, к 2000-м сошли на нет.
Официально эта модель производилась до 2001 года, но с начала 90-х производство было ориентировано на внутренний рынок, выпускали максимум 30 машин в год. С 2001 года грузинский автопром своими поделками уже никого не мучил.

технические характеристики, сфера и особенности эксплуатации
В г. Кутаиси в августе 1951 года из ворот автомобильного завода выехал первый грузовик, выпущенный в Республике Грузия.
Комплектующие узлы поступали от Московского автозавода ЗИС. Из них под маркой «Колхида» собирали грузовые машины, самосвалы и седельные тягачи.
Модель КАЗ-4540, отнесенная к транспортно-технологическим машинам сельского назначения, производилась заводом в нескольких модификациях с 1985 по 1998 год.
За основу были приняты проектные решения, заложенные в модели НАМИ-0215, шестицилиндровый двигатель разработали конструкторы ЯМЗ, проект платформы и двухосного прицепа предложили специалисты по прицепам ГКБ (Государственного конструкторского бюро) из г. Балашово.
Параметры автомобиля КАЗ-4540 следующие:
Показатель | Ед. изм. | Значение |
Кабина | мест | 2, в модификациях со спальным местом |
Кузов | Грузовая платформа самосвального типа | |
Размеры платформы (длина, ширина, высота) | мм | 4 400, 2 320, 680 |
Силовой агрегат | Дизельный двигатель | |
Привод на колеса | 4 на 4 | |
Коробка передач | Механическая, с числом передач — 8 | |
Скорость | км/ч | 80 |
Нагрузка | кг | 6 000 |
Вес в снаряженном состоянии | кг | 3 610 |
Размер по габаритам (длина, ширина, высота) | мм | 6 810, 2 500, 3 740 |
Размерность шин | 370-80К508 | |
Межосевой размер | мм | 3 600 |
Между центрами колес (передних, задних) | мм | 2 020, 2 020 |
Бак для топлива | л | 250 |
Расход топлива | л/100 км | от 25 до 50 |
Назначение и общие принципы конструкции
Грузовик с двумя ведущими осями КАЗ-4540 в комплексе с прицепом самосвального типа ГКБ-8535 представлял собой автопоезд, который работал в цепочке: по погрузке сельскохозяйственной продукции в поле, ее перевозке и выгрузке в местах переработки и хранения.
Грузовой тягач КАЗ-4540 – самосвал с разгрузкой на три рабочие стороны. Двухосный грузовик оборудовался приводом на четыре колеса с блокировкой дифференциала задней оси.
Конструкция позволяла его использование совместно с зерно- и хлопкоуборочными комбайнами. Автомобиль имел проходимость, соответствующую агрегатам по уборке сельхозпродукции, одновременно производительно и надежно обеспечивал ее транспортировку в кузове и прицепе (всего 11 т) по грунтовым дорогам.
Производилась линейка спецмашин для внесения минеральных удобрений на платформе КАЗ-4540.
В 1990 году заводом была подготовлена проектная документация на фургон рефрижераторного типа, грузовик с бортовой платформой и автомобиль для нужд пожарных. Разработки остались невостребованными.
Платформа КАЗ-4540 использовалась для выпуска войсковых транспортных средств и установки боевой техники для нужд Советской Армии.
Агрегаты и механизмы размещены на несущей раме, на дополнительной укороченной раме (надрамник) установлена цельнометаллическая кузовная платформа и закреплены гидравлические устройства подъема кузова.
Бескапотная кабина расположена выше двигателя. Такая компоновочная схема повышает маневренность транспортного средства, максимально использует общую площадь платформы, уменьшает колесную базу, улучшает обзор с места водителя.
Большеобъемная, оборудованная местом для отдыха кабина, стартер с кнопочным выключателем, гидроусилительный механизм рулевого управления, противотуманные фары заводской установки, вентилятор обдува кабины, печь отопителя – все это создавало достаточный в те годы уровень комфорта для дальних рейсов.
Машина имела закругленную форму крыла, бочкообразный бак под топливо. По мере роста объемов производства конфигурацию упростили, увеличили число прорезей в головной части кабины.
В 1990 г. приступили к выпуску модели КАЗ-4540-01 с гидросистемой управления фиксаторами открытия бортов кузова самосвального типа и прицепной платформы ГКБ-8535-01.
Металлический кузов с разгрузкой на три рабочие зоны обеспечивал открывание и закрывание борта в автоматическом режиме.
Для доставки легкой и объемной сельхозпродукции (скошенная трава, хлопковая масса, листья чая) устанавливали панели из металлической сетки, увеличивая борта по высоте.
Силовая установка. Узлы и механизмы трансмиссии
На грузовике устанавливался дизель ЯМЗ-КАЗ 642, который был вынесен за колесную базу и работал в сочетании с восьмискоростным устройством изменения передач (4 передачи и делитель).
Мотор располагался над передней осью, органы управления максимально сдвинуты вперед, место водителя находится над двигателем.
Подобная установка агрегатов обеспечивает рост пространства для размещения грузов, увеличивается проходимость по профилю (за счет роста угла въезда) и равное распределение полного веса автомобиля между мостами (6 120 кг передний и 6 140 кг задний).
Равная развесовка дала возможность использовать одинарные, по обе стороны осей, колеса с шинами широкого профиля и упростить систему поддержания давления в них.
Шестицилиндровый дизельный мотор с V-образным моноблоком мощностью 160 л. с. при 2 500 об/мин, с рабочим объемом 8,14 л создан при использовании проектных разработок для восьмицилиндрового двигателя камских автомобилей ЯМЗ-740 (КамАЗ-740).
По параметрам сбалансированности вращающихся узлов агрегат соответствовал рядному двигателю на 6 цилиндров, что достигалось использованием специального механизма и конструкцией вала мотора.
Цилиндровая группа поршня, подшипники коленвала, головки блоков, узлы устройства распределения газов унифицировались с деталями КамАЗовских моторов.
В условиях государственной плановой экономики, не придававшей значения конкуренции производителей, подобная взаимозаменяемость позволила наладить выпуск мотора в Кутаиси в 1981 году.
Трансмиссия, с передачей повышенного вращающего момента, дает возможность перемещаться, сопровождая уборочный комбайн при его скорости 2 км/ч.
Параметры ходовой части позволяют осуществлять движение по сложным грунтовым дорогам, по полю после вспашки. В раздаточной коробке применен блокируемый дифференциал.
КПП автомобиля на 8 позиций для движения вперед и 2 – назад представляла собой совмещенную конструктивно 4-ступенчатую коробку и 2-ступенчатый делитель.
Передачи, кроме задней, синхронизированы. Агрегат переключения, с устройством снятия мощности для гидравлического насоса, устанавливался отдельно от мотора на раме под самосвальным кузовом, соединен с двигателем дополнительным карданным валом, что упрощает обслуживание и ремонт механизмов, включая сцепление.
Сцепление сухое, с рабочим и фрикционным дисками, привод пневматический. Оба моста ведущие. В коробке раздачи вращающего момента установлен дифференциал межосевой блокировки, управляемый клавишей на панели приборов.
Передняя подвеска состоит из продольного типа одиночных полуэллиптических рессор и телескопических амортизаторов. Задняя – сдвоенные рессоры полуэллиптические.
Система тормозов — пневматического типа. Механизмы тормозов с разжимными устройствами клинового типа, имеющие автоматические регуляторы зазора.
Колеса с радиальными шинами широкого профиля, постоянный привод передней оси, примененные в конструкции шарниры равных угловых скоростей (ШРУС) и дифференциалы с возможностью блокировки подняли параметры проходимости машины.
В систему питания входят:
- бензобак на 250 л;
- трубопроводы;
- топливный насос высокого давления (ТНВД) с механическим приводом;
- фильтрующие устройства очистки топлива.
Система смазки подает масло к трущимся деталям под давлением и самотеком. Маслонасос шестеренчатый, фильтр с заменяемым картриджем.
Фильтр подготовки воздуха обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне.
Система охлаждения с водяной помпой, закрытого типа, жидкостная. Система включает:
- водяную рубашку блока;
- радиатор;
- помпу;
- термостат;
- жалюзи;
- вентилятор и его кожух.
Достоинства автомобиля
Водители, которые застали время эксплуатации грузинского КАЗа-4540, инженерно-технический состав, обслуживающий и ремонтирующий автомобили, отмечали:
- КАЗ-4540 – первый в Союзе самосвальный грузовик, спроектированный и построенный для нужд сельского хозяйства;
- на машине прошло обкатку много оригинальных в разработке механизмов и агрегатов, получивших дальнейшее применение на российских грузовиках;
- несложный доступ к узлам автомобиля позволил упростить обслуживание и ремонт;
- высокая проходимость с полной загрузкой автопоезда до 12 т;
- цельнометаллическая грузовая платформа с тремя рабочими зонами выгрузки;
- бескапотная полноразмерная кабина, укомплектованная передовыми по тем временам органами управления.
Недостатки
Низкая квалификация специалистов завода не позволила наладить производство качественной техники. Автомобили имели следующие недостатки:
- выходили из строя механизм подъема кабины;
- протечки масла и рабочих жидкостей на стыках узлов и механизмов двигателя и трансмиссии;
- на пневмоприводе сцепления были ненадежны клапан и пневмокамера;
- забивалась грязью и не работала автоподводка тормозных колодок;
- ТНВД не выдавал необходимые параметры;
- срезались заклепки крепления передней рессоры к раме.
Одинаковая развесовка по осям наряду с преимуществами по проходимости разгружала задний мост, что при неаккуратном вождении могло привести к опрокидыванию автомобиля.
Тотальный недостаток запасных частей заводского производства приводил к установке узлов от других автомобилей – на дороги выходили своеобразные автоконструкторы.
Отказы профессионального водительского состава работать на кутаисской машине.
По некоторым данным, в Кутаиси для нужд Грузинской республики собирают по несколько машин КАЗ-4540 ежегодно, в интернете есть информация о работающих до сих пор машинах в сельских регионах России и Украины.
По мнению автоэкспертов, появление в рамках Государственной продовольственной программы оригинального сельского грузовика было бы наверняка успешным при более ответственном подходе руководства союзного автопрома к выбору завода-изготовителя.
