Двигатель смд 7: двигатель СМД-7 | Ремонт тракторов и спецтехники

-

Содержание

двигатель СМД-7 | Ремонт тракторов и спецтехники

Дизель СМД-7 — этот четырехцилиндровый вихре — камерный дизель характеризуется относительно малыми размерами и весом. Для улучшения наполнения цилинд­ров воздухом впускные каналы выполнены почти прямо­линейной формы и выведены на верхнюю плоскость го­ловки.

Для смазки нагруженных рабочих поверхностей дета­лей масло подается односекционным масляным насосом, который приводится во вращение от шестерни коленча­того вала. Масло очищается в щелевом фильтре грубой очистки и реактивной центрифуге, установленной на от­ветвлении масляной магистрали. Водяной насос и венти­лятор, установленные на общей оси, приводятся во вра­щение ремнем от коленчатого вала дизеля.

На дизеле использованы топливный насос4ТН-8,5Х 10, установленный с левой стороны, и форсунки штифтового типа. Топливо фильтруется последовательно в отстойни­ке, щелевом фильтре грубой очистки и фильтре тонкой очистки с катушками из хлопчатобумажной нити.

Пуск дизеля — с помощью стартера. На дизеле уста­новлен контактно-масляный воздухоочиститель с пред­варительной центробежной ступенью с самоудалением пыли.

Дизель СМД-14 этот четырехцилиндровый вихрекамерный дизель является в данное время наиболее мас­совым по выпуску. Его отличительной особенностью яв­ляется малый вес и компактность.

Камеры сгорания, представляющие собой правильные сферические полости, размещены в общей для всех ци­линдров головке. Верхние половины камер выполнены непосредственно в стенках головки; нижние — во встав­ках, изготовленных из жароупорной стали. На днищах поршней под серповидными соединительными каналами камер сгорания имеются неглубокие сферические выем­ки, которые улучшают условия сгорания топлива в над — поршневом пространстве.

Шатуны имеют гладкий прямой разъем с крышками. Втулка поршневого пальца смазывается через три от­верстия в верхней головке шатуна. Коленчатый вал ди­зеля без противовесов.

Толкатели клапанов цилиндрической формы уста­новлены в отверстиях, обработанных непосредственно в стенке блока-картера. Для декомпрессии дизеля над ко­ромыслами установлен продольный валик с лысками. При повороте он нажимает на коромысла и заставляет кла­паны оставаться постоянно открытыми на небольшую величину. Клапанный механизм защищен привернутым к верхней плоскости головки цилиндров литым промежу­точным корпусом и литой крышкой.

Односекционный шестеренчатый масляный насос укреплен на нижней плоскости блок картера и приводит­ся во вращение от шестерни коленчатого вала. Насос забирает масло, залитое до определенного уровня в мас­ляный картер, и подает его через масляный радиатор и фильтр грубой очистки щелевого типа в масляную маги­страль. Некоторая часть подаваемого насосом масла по­ступает в реактивную центрифугу, очищается в ней и стекает в масляный картер. Масляный радиаторов осен­не-зимний период эксплуатации отключают при помощи перепускного крана.

Система охлаждения дизеля открытая. Водяной насос установлен на одной оси с вентилятором и приводится во вращение ремнем от коленчатого вала дизеля.

Топливный насос высокого давления 4ТН-8,5Х10, установленный с левой стороны, подает топливо к установ­ленным на головке цилиндров форсункам закрытого ти­па с штифтовыми распылителями. На форсунках, исполь­зуемых на дизеле СМД-14, введены гайки крепления рас­пылителя с удлиненной цилиндрической частью, которая экранирует выступающую часть распылителя и снижает его нагрев.

На топливном насосе высокого давления укреплен центробежный всережимный регулятор, топливоподкачивающий насос поршневого типа с насосом для ручной прокачки системы. Топливо фильтруется щеле­вым фильтром, установленным перед топливоподкачивающим насосом, и фильтром тонкой очистки с четырьмя фильтрующими элементами из хлопчатобумажной нити, который установлен перед насосом высокого давления.

Одноцилиндровый двухтактный карбюраторный пу­сковой двигатель установлен с левой стороны на карте­ре маховика дизеля и соединен с венцом маховика при помощи редуктора, муфты сцепления и муфты авто­матического отключения. Запускается двигатель малога­баритным стартером. Для облегчения пуска дизеля при пониженной температуре окружающего воздуха приме­нен подогреватель с электрической спиралью, воспламе­няющий подаваемое в него топливо и создающий во впускном коллекторе факел пламени.

Дизель оборудован эффективным воздухоочистите­лем мультициклонного типа с автоматическим удалени­ем пыли при помощи эжектора, установленного на вы­пускной трубе.

Сборная модель Двигатель СМД-7

Категории …Коллекционные моделиИнструментКраска, химия, материалыКаталоги, Книги, ЖурналыСборные моделиФототравлениеБоксы и стеллажи Журнальные серииИгрушкиРадиоуправляемые моделиСувенирыConcept CarАвтоспортАэродромная техникаВоенныеКиноМедицинаПожарныеПолицияПочта / mailСпецслужбыСтроительная техникаТакси

Производители …78artAA ModelsAberAbordageAbrexAbteilung502AcademyACEACMEAdvanced ModelingAFV clubAGM ModelsAHC ModelsAIM Fan ModelAiresAirFixAK InteractiveAKhobbyAlanAlangerAlclad IIAlex MiniaturesAlezanAlfAlmostrealALRAltayaAmercomAmerican Heritage ModelsAMG ModelsAMKAMMO MIGAmodelAmourAMPAMTAmusing HobbyAnsonAoshima (DISM)ARK modelsARM. PNTArmaHobbyArmoryARS ModelArt ModelART-modelAscensioASK DecalsASQATCAtlasAurora HobbyAuthentic DecalsAuto PilenAuto WorldAutoArtAutobahnautocultAutomodelle AMWAutomodelloAutotimeAvanstyle (Frontiart)Avart ArhiveAVD ModelsAVD дополненияAVD покрышкиAvisAWMAZModelBachmannBalaton ModellBangBare-Metal Foil Co.BauerBBRBburagoBegemotBest ModelBest of ShowBianteBingBizarreBM-ToysBobcat dealerBrekinaBroncoBrooklin ModelsBrummBuschby AKBy VolkCaesar miniaturesCar BadgeCararama (Hongwell)CarlineCarNelCBModelsCentauriaCenturyCentury DragonCentury WingsCHIEFF ModelsChina ModelsClassic 43ClassicbusClearPropCMCCMFCMKCMRColibri DecalsCollector’s ClassicsConradCopper State ModelsCorgiCult Scale ModelsCursorD.N.K.Daimler-MARDANmodelDarksideDasModelDAYdiecastETCHDays-goneDeAgostiniDecal ShopDel PradoDenisssModelsDetailCarsDiapetDickie SpielzeugDie-Cast superDie-cast по-домашнемуDifferent ScalesDinky ToysDiOlex ProductionDioparkDioramaTechDiP ModelsDirekt CollectionsDistlerDMA Hue StudioDNADoctor DecalDong GuanDorlopDragonDUPLI COLOREaglemossEasy ModelEbbroEco-Wood-ArtEdison GiocattoliEdmon StudioEduardEidolon Make-UpELFEligorEmanEMC ModelsERAERTLESCIEsval ModelsEUREKA XXLEvergreen (USA)EVR-miniExcelExotoEXPRESSO WINGSFalcon ModelsFallerFine MoldsFirst 43 ModelsFirst ResponseFirst to FightFLAGMANFlyFly Car ModelFly HawkForces of ValorFormat72Forward-68FoxtoysFranklin MintFreedom ModelsFriulmodelFrontiartFUGU_GARAGEFujimi MokeiGAMAGarageGartexGearboxGeminiJetsGems & CobwebsGIMGK Racer SeriesGlencoe modelsGLMGMP / ACMEGoldvargGorky ModelsGreat Wall HobbyGreenlightGroup MastersGT AutosGT SpiritGuiloyGuisvalGunTower ModelsHachetteHarder_SteenbeckHartoy Inc.
HasbroHasegawaHat Plastic ModelsHedgeModelsHekiHellerHerpaHi-StoryHigh SpeedHighway 61HistoricHobby 2000Hobby BossHobby DesignHobby MasterHobby PlanetHobbyCraftHomerHot WheelsHot Wheels EliteHPIHumbroli-ScaleIBG ModelsICMICV (СПб)IlarioInterusISTItaleriIXOJ-CollectionJada ToysJadiJASJB ModellautosJoalJohn Day ModelsJohnny LightningJolly ModelJouef EvolutionJoy CityKadenKatoKAV modelsKeng Fai ToysKESS ModelKineticKing starKinsmartKitechKitty HawkKK ScaleKorean modelsKOVAPKovozavody ProstejovKremlin Vehicle parkKV ModelsKyoshoK_S Precision MetalsLa Mini MinieraLada ImageLastochkaLCD MODELSLenmodeLLeo ModelsLIFE in SCALELion-ToysLionRoarLiveResinLledoLooksmartLouis SurberLS CollectiblesLucky DiecastLucky ModelsLucky PlanLUSO-toysLuxcarLuxury CollectiblesLuxury die-castM-SmartM2 MachinesM4 MAC DistributionMacadamMACHETEMagic ModelsMaistoMake UpMAKSIPROFMaquetteMarklinMARSMars ModelsMarsh ModelsMaster BoxMaster ToolsMasterClubMasterCraftMatchboxMatrixMax-ModelsMaxi CarMAXI COLORMaxichampsMaxModelsMD-modelsMengMercuryMeritMetroMicro Scale DesignMIG productionsMilestone MiniaturesMilitaryWheelsMiniarmMiniArtMiniaturmodelleMinichampsMiniClassicMinicraftMiniCraft Scale ModelsMiniHobbyModelsMiniTankMiniWarPaintMIRAMirage HobbyMirror-modelsMISTERCRAFTMMPModel PointModel-IconsModelCarGroupModelcollectModelerModelGunModelProModelSvitModimioMODUS 90MolotowMondo MotorsMondseeMonogramMoonMoremMotipMotor MaxMotoramaMotorartMotorheadMotoScaleModelsMPCMPMMR CollectionMr.
HobbyMTech (M4)Nacoral S.A.NEONeomegaNew PenguinNew RayNH DetailNickelNik-ModelsNittoNochnonameNorevNorscotNorth Star ModelsNostalgieNVANZG ModelleOKB GrigorovOld CarsOLFAOlimp ModelsOne by One ProductionONYXOrionORNST modelOTTO ModelleOvs-DecalsOxfordPacific88Palma43Panda HobbyPaniniPANTHEONPanzerstahlParagonPasDecalsPasModelsPaudi ModelsPB Scale ModelsPegas-ModelsPegoPhoenix MintPinKoPlatzPlusmodelPMSPorsche MuseumPotato CarPremium ClassiXXsPremium Scale ModelsPremium XPrint ScaleProDecalsProgetto KPrommodel43Provence MoulagePSTPt ModelsQuartzoQuickboostQuinta StudioRacing Champions inc.RAROGRastarRB ModelRBA CollectiblesRebel CustomRecord — M.R.F.Red BoxRed LineRenn MiniaturesRenner WerbemittelReplicarsResKitRevellRextoysREXxRickoriddikRietzeRiichRiich ModelsRIORMZ CityRoad ChampsRoad KingsRob-TaurusRodenROSRossoRosso & FlyRoubloffRPG-modelRPMRTMRusAirRussian collectionRye Field ModelS-ModelSaicoSC Johnson (USA)ScaleGarageSchabakSchucoSEAT (дилер.)SG-ModellingShelby CollectiblesShurikenSignatureSIKUSKIFSky-HighSmerSMMSnakeModelSochi 2014SolidoSophiArtSouth FrontSoviet ArmourSparkSpecial HobbyStarlineStart Scale ModelsSTC STARTSTMSunnysideSunstarSuper ASX-ArtS_BT-ModelT.
R.L. ModelTakomTameo KITsTamiya (J)TarmacTech4TeknoThunder ModelTic TocTiger ModelTin WizardTins’ ToysTMTmodelsTOGATomicaTop MarquesTop Model CollectionTopSpeedToxso ModelTraxTriple 9 CollectionTristarTrofeuTrumpeterTSM ModelUCC CoffeeUltimate DiecastULTRA modelsUM Military TechnicsUM43UMIUnimaxUniversal HobbiesunoMAGUT ModelsV.V.M / V.M.M.V43Vallejovanamingo-nnVanboVanguardsVAPSVector-ModelsVeremVictoriaVintage Motor BrandsVIPcarVitesseVM modelsVMmodelsVmodelsVoka-ГРАНЬVrudikWar MasterWasanWaterlooWeiseWellyWhite BoxWhite RoseWikingWilderWingsyWinModelsWIX CollectiblesWM KITWSIXQ Xuntong ModelYat MingYVS-ModelsZ-ModelsZebranoZedvalZip-maketZISSZZ ModellаRтБаZаАвтоисторияАвтопанорамаАвтопаркАГАТАиФАканАнтонюкАрсеналартель УниверсалъАтелье Etch modelsАтомБурБеркутБригадирВекторВитязьВойны и битвыВосточный экспрессГараж на столеДекали BerlДекали BossДекали NikolaevДекали SF-AutoДилерские модели БЕЛАЗДругойЗвездаИмпериалъКазанская лабораторияКиммерияКОБРАКолхоZZ DivisionКомбригКомпаньонЛитература (книги)ЛОМО-АВМмастер DimscaleМастер Дровишкинмастер КолёсовМастер СкаляровМастерПигментмастерская JRМастерская SECМастерская АВТОДОРМастерская ГоСТМастерская ЗнакМастерская КИТМаэстро-моделсМикродизайнМикроМирМир МоделейМодел. лабМОДЕЛИСТМоделстройМодельхимпродуктМР СТУДИЯНаш АвтопромНаши ГрузовикиНаши ТанкиОгонекПАО КАМАЗПетроградъПетроградъ и S_BПламенный моторПланета ПатворковПобедаПрапорПрестиж КоллекцияПромтракторРетроЛабРусская миниатюраРучная работаСарлабСВ-МодельСделано в СССРСергеевСМУ-23.SСоветский автобусСолдатикиСПБМСТАРТ 43Студия МАЛТАРАНТемэксТехнологТехноПаркТри А СтудиоТри БогатыряТРЭКСХерсон МоделсЦейхгаузЧЕТРАЭлеконЭскадраЮный коллекционерЯ-Моделист

Марки моделей …AbarthACAcuraADLERAECAGUSTAWESTLANDALFA ROMEOALPINE ALVISAMCAMERICAN LaFranceAMPHICARArmstrongAROArrowsARTEGAASCARIASTON MARTINAUBURNAUDIAURUSAUSTINAustro DaimlerAUTO UNION AutobianchiAVIAAWZBACBARKASBATMOBILEBEDFORDBEIJINGBenelliBENETTONBENTLEYBERLIETBERNARDBESTURNBIANCHIBIZZARINIBLUEBIRDBMWBobcatBORGWARDBRABHAMBrawner-HawkBRISTOLBRMBUCCIALIBUFFALOBUGATTIBUICKBussingCADILLACCAPAROCASECATERHAMChanganChangheCHAPARRALCHAUSSONCHECKERCHEETAHCHEVROLETCHRYSLERCISITALIACITROENCOBRACOMMERCooperCOPERSUCARCORDCORVETTE CORVIAR MONZACsepelDACIADaewooDAFDAIHATSUDAIMLERDALLARADATSUNDE DION BOUTONDe SotoDE TOMASODELAGEDELAHAYEDeLOREANDENNISDESOTODEUTZ DIAMONDDKWDODGEDongfengDONKERVOORTDUBONNETDUCATIDUESENBERGDYNAPACEAGLEEBROEDSELEMWENVISIONFACEL-VEGAFAWFENDTFERRARIFIATFORDFORDSONFOTONFRAMOFREIGHTLINERFSOGINAFGMCGOGGOMOBILGOLIATHGORDONGRAHAMGREAT WALLGUMPERTHAMMHANOMAGHARLEY DAVIDSONHEALEYHENSCHELHindustan HINOHISPANO SUIZAHITACHIHOLDENHONDAHORCHHOTCHKISSHUDSONHUMBERHUMMERHYUNDAIIFAIKARUSIMPERIALINFINITIINGINNOCENTIINTERNATIONALINVICTAIRISBUSISOISOTTA FraschiniISUZUIVECOJAGUARJAWAJEEPJELCZJENSENKAISERKalmarKAWASAKIKENWORTHKIAKOENIGSEGG KOMATSUKRAMERKRUPPKTMLA SALLELAGONDALAMBORGHINILANCIALAND ROVERLANDINILanzLatilLaurin & KlementLaverdaLDSLEXUSLEYATLEYLANDLEYTONLIAZLIEBHERRLIGIERLINCOLNLISTERLLOYDLOCOMOBILELOLALORENZ & RANKLLORRAINE-DIETRICHLOTECLOTUSLUBLINMACKMAD MAXMAGIRUSMANMARCHMARUSSIA-VIRGINMASERATIMASSEY MATRAMAXIMMAYBACHMAZDAMAZZANTIMCAMcLARENMEGAMELKUSMERCEDES-BENZMERCERMERCURYMESSERSCHMITTMGBMIGMIKRUSMINARDIMINERVAMINIMIRAGEMITSUBISHIMONICAMORETTIMORGANMORRISMOTO GUZZIMULTICARMVMZNASH AMBASSADORNEOPLANNEW HOLLANDNISSANNIVA CHEVROLETNOBLENORMANSUNYSAOLDSMOBILE OLTCITOPELOPTIMASORECAOscaPACKARDPAGANIPanhardPANOZPANTHERPEGASOPESCAROLOPETERBILTPEUGEOTPHANOMEN PIERCE ArrowPLYMOUTHPOLONEZPONTIACPORSCHEPRAGAPRIMAPRINCE PUMARAMBLERRED BULLRENAULTRoburROCARROLLS-ROYCEROSENBAUERROSENGARTROVERRUFSAABSACHSENRINGSALEENSALMSONSAMSUNGSANSANDEROSATURNSAUBERSaurerSAVASAVIEM SCAMMELSCANIASCIONScuderiaSEAGRAVESEATSETRASHADOWSHANGHAISHELBYSIMCASIMPLEXSIMSONSINPARSKODASMARTSOMUASoueastSPYKERSSANG YONGSSCSTANLEYSTARSTEYRSTUDEBAKERSTUTZSUBARUSUNBEAMSUZUKISYRENATALBOTTARPANTATATATRATEMPOTeslaTHOMASTOYOACETOYOPETTOYOTATRABANT TRIUMPHTUCKERTUKTVRTYRRELLUNICVANWALLVAUXHALLVECTORVELOREXVENTURIVERITASVESPAVincentVOISINVOLKSWAGENVOLVOWANDERERWARSZAWAWARTBURGWIESMANNWILLEMEWILLIAMSWillysYAMAHAYOSHIMURAYUGOZAGATOZASTAVAZUKZUNDAPPZunderZYTEKАМОБЕЛАЗВИСВНИИТЭ-ПТВолжский автомобильГорькийЕрАЗЗАЗЗИLЗИSЗИМЗИУИЖКАЗКамский грузовикКИМКРАЗКубаньКурганский автобусЛАЗЛенинградЛикинский автобусЛуаЗМАЗМЗКТМоАЗМОСКВИЧМТБМТЗНАМИНАТИОДАЗПавловский автобусПЕТРОВИЧРАФРуссобалтСаранский самосвалСемАРСМЗСТАРТТАРТУУАЗУралЗИСУральский грузовикЧЕТРАЧМЗАПЯАЗЯТБ

Типы товаров . ..ДекалиЗапчасти, аксессуарыЭлементы диорамАвиацияВоенная техникаВодный транспортЖ/Д транспортАвтобусВнедорожник / КроссоверГрузовикКемперГужевая повозкаЛегковой автомобильМикроавтобусМотоциклПикапПрицепыТракторы, комбайныТроллейбусФигурки

Масштаб …1:21:31:51:61:81:91:101:121:141:161:181:201:211:221:241:251:261:271:281:301:321:331:341:351:361:371:381:391:401:421:431:441:451:461:471:481:501:511:521:541:561:571:601:641:681:691:721:751:761:801:831:871:901:951:961:1001:1031:1081:1101:1201:1211:1251:1261:1301:1421:1441:1451:1481:1501:1601:2001:2201:2501:2851:2881:3001:3501:3901:4001:4501:5001:5501:5701:6001:7001:7201:8001:10001:12001:12501:15001:2700

ТЕМП трактор — Двигатели СМД

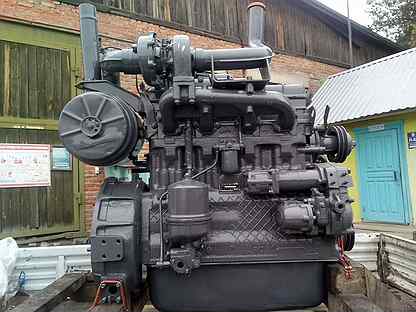

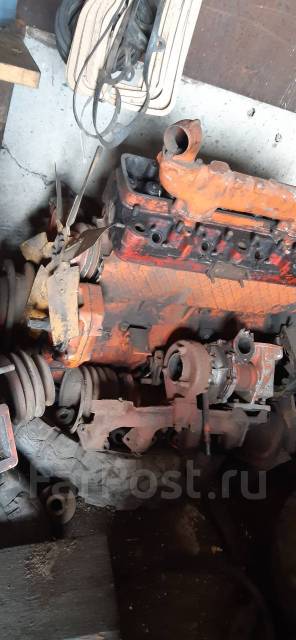

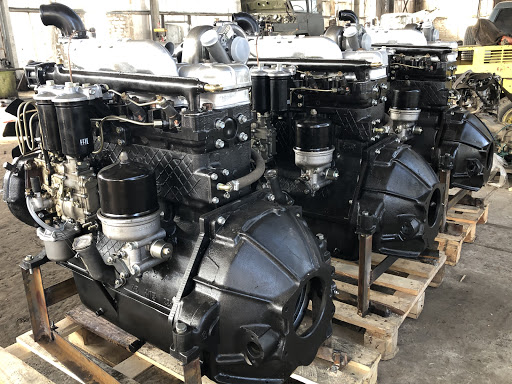

Двигатели СМД имеют несколько модификаций, самыми популярными из которых являются СМД-14, СМД- 21 и 22 и СМД-60. Такие двигатели применяют в сельскохозяйственном машиностроении. Их, чаще всего, ставят на трактора и комбайны таких марок как «Нива», «Колос», «Енисей», «Славутич» и другие. Также двигатели СМД иногда устанавливают на технические средства, которые принимают участие в дорожных работах, например, автогрейдеры, экскаваторы и на погрузчики.


Группа этих двигателей включает в себя четырёхцилиндровые, шестицилиндровые и шестицилиндровые V – образные.

Одним из самых главных преимуществ двигателей СМД является их экономичность. Также в качестве плюсов можно назвать сравнительно маленькие размеры и вес. Мощность такого двигателя можно менять по желанию, что тоже является очень удобной функцией.

Такие двигатели просты в обслуживании. Для того, чтобы промыть фильтр, не нужно разбирать всю конструкцию.

Производились эти двигатели в Харькове, на заводе «Серп и Молот». Сейчас есть попытки вытеснить двигатели СМД с рынка такими моделями как дизели МТЗ, но они не выдерживают конкуренции со старыми надёжными и привычными двигателями СМД.

Мощность таких двигателей колеблется от 60 до 200 киловатт. Все модификации имеют различную мощность и различное число оборотов вала. Достаточно сильным является популярный среди сельских механизаторов двигатель СМД-31. Самым маломощным можно считать старый двигатель СМД-14. Их, кроме лёгких тракторов устанавливают на небольшие катера и моторные лодки.

Для примера рассмотрим дизельный двигатель СМД-60. Он имеет шесть цилиндров, которые располагаются под углом в 90 градусов в 2 ряда, один за другим со смещением на тридцать шесть мм. Это сделано для того, чтобы можно было установить 2 шатуна противоположных цилиндров на одной шейке коленчатого вала. Цилиндры составляют единый блок с верхней частью картера.

В заднем сегменте находится насос (НД-22/6Б4). Привод идёт от системы газораспределения. Турбокомпрессор располагается в развале цилиндров, там же находятся и выпускные коллекторы.
Преимуществом таких двигателей является полнопоточная центрифуга, которая занимается фильтрацией масла. Двигатель имеет центробежный насос, который находится на крышке картера спереди. От него идёт клиноременной привод к шкиву, который находится на носке коленчатого вала.

В воздухоочистителе имеется автоматическое очищение пылесборников. Такой воздухоочиститель называется циклонным.

Для запуска применяется одноступенчатый редуктор. Для холодного времени года предусмотрен предпусковой подогреватель. Двигатель имеет генератор переменного тока.

Приобрести двигатель СМД можно очень дёшево. Их цена несравнима с импортными двигателями подобного класса или даже двигателями российского или белорусского производства. Дёшево будут стоить и запасные части, если понадобится ремонт.

Не стоит бояться того, что вы не найдёте нужных комплектующих, так как эти двигатели уже не производятся. В прошлые годы их выпускали так много, что сейчас все запасные части имеются в огромных количествах. А коленчатый вал к двигателю СМД модификации 18, 19, 20 можно купить и производства завода ЛЗКВ, который продолжает и сейчас выпуск этой продукции.



Вернуться к статьям

Механизм газораспределения двигателя СМД-62

Категория:

   Трактор Т-150

Публикация:

   Механизм газораспределения двигателя СМД-62

Читать далее:



Механизм газораспределения двигателя СМД-62

Механизм газораспределения осуществляет впуск в цилиндры свежего воздуха и выпуск отработанных газов. Механизм состоит из впускных и выпускных клапанов с пружинами, передаточного механизма, связывающего распределительный вал с клапанами.

Расположение деталей механизма газораспределения отличается от широкораспространенной схемы у рядных двигателей.

Распределительный вал расположен по центру блок-картера и является общим для клапанов правого и левого ряда цилиндров. Вращается вал з четырех опорах, расточенных в блок-картере.

Рекламные предложения на основе ваших интересов:

Четыре опорные шейки и кулачки для повышения износостойкости закалены токами высокой частоты. По числу клапанов вал имеет двенадцать кулачков: шесть впускных и шесть выпускных. Взаимное расположение кулачков определяется порядком работы цилиндров и фазами газораспределения. Порядок работы цилиндров 1—4—2—5—3—6. Фазы газораспределения показаны на рисунке.

Угол пЬворота коленчатого вала, когда одновременно открыты впускной и выпускной клапаны, называется перекрытием клапанов. Перекрытие клапанов у двигателя СМД-60 составляет 11°.

На заднем конце распределительного вала болтами закреплен блок шестерен, состоящий из шестерни распределительного вала и промежуточной шестерни для привода топливного насоса. Шестерни привода распределительного вала и топливного насоса расположены с заднего торца блок-картера. Осевое усилие от распределительного вала воспринимается с одной стороны буртом заднего подшипника, с другой — упорным фланцем (рис. 1), который располагается между опорой вала и шестерней.

Рис. 1. Механизм газораспределения: 1 — вал распределительный; 2 — штанга толкателя; 3 — клапан впускной; 4 — винт регулировочный; 5 — гайка регулировочного винта; « — втулка направляющая клапана; 7 — клапан выпускной; 8 — толкатель; 9— пружины клапана; 10 — ось коромысел; —пружина распорная; 12 — коромысло клапана; 13 — стойка оси коромысел; 14 — кольцо стопорное; 15 — шестерня промежуточная; 16 — шестерня распредвала; 17 — фланец упорный; 18— задняя опорная шейка;19— маслоканал для подачи масла на коромысла,

Рис. 2. Диаграмма фаз газораспределения.

Рис. 3. Установка шестерен распределения по меткам: 1 — шестерня коленвала; 2 — шестерня распредвала; 3 — шестерня промежуточная; 4 — шестерня привода топливного насоса; 5 — штанга; 6 — коромысло; 7 — клапан; 8 — толкатель.

Упорный фланец крепится к блок-картеру двумя болтами. При монтаже и демонтаже распределительного вала доступ к болтам крепления фланца осуществляется через отверстия в блоке шестерен. Шестерни в зацепление устанавливаются по меткам. Совпадение меток на шестернях коленчатого и распределительного валов соответствует моменту положения поршня первого цилиндра в ВМТ на ходе сжатия.

Клапаны расположены в один ряд вверху на каждой головке цилиндров. Если смотреть на головку цилиндров сверху, то расположение клапанов справа налево следующее: 1—3—5 — впускные, 2—4—6 — выпускные. Со стороны нижней плоскости головки цилиндров клапаны легко отличить по размеру тарелки. Диаметр тарелки впускного клапана равен 56 мм, а выпускного 46 мм. Клапаны двигателя СМД-60 взаимозаменяемы с клапанами двигателей ЯМЗ и АМЗ.

Клапаны в направляющих втулках удерживаются двумя пружинами каждый. В верхней тарелке клапан закреплен двумя коническими сухарями .

Верхняя тарелка пружин разъемная. Сопряжение тарелки с втулкой по сферической поверхности обеспечивает возможность вращения клапана в процессе работы и, следовательно, более равномерный износ но седлу клапана.

Тарелки клапанов утопают под нижнюю плоскость головки цилиндров впускных на 0,5+0,2 мм, а выпускных на 0,8±0,2 мм. Герметичность клапанов проверяют путем заливки керосина в патрубки. При появлении течи керосина за время менее 30 сек клапаны притирают.

Сухари и клапанные пружины взаимозаменяемы с пружинами двигателей ЯМЗ и АМЗ.

Толкатели — цилиндрические, расположены в колодцах блок-картера, имеют плоские донышки. Оси направляющих колодцев смещены относительно осей кулачков распределительного вала.

Толкатели взаимозаменяемы с толкателями двигателя СМД-14.

Штанги служат для передачи движения от толкателей к коромыслам. Изготовлены штанги из стального прутка диаметром 10 мм. Верхний и нижний концы штанги имеют выпуклые сферические поверхности, которыми она упирается в сферические поверхности на донышке толкателя и регулировочном винте коромысла клапана.

Коромысла стальные литые, невзаимозаменяемы для одного цилиндра. Поэтому на каждый цилиндр устанавливается коромысло правое и коромысло левое. Правильность установки коромысел проверяется по совпадению бойка коромысла с торцом клапана..

Коромысла установлены на полой оси, закрепленной в трех разрезных стойках. Стойки крепят к головке цилиндров шпильками, которые одновременно служат фиксаторами осей коромысел от проворота. Коромысла к стойкам поджимаются пружинами, надетыми на оси, а крайние коромысла фиксируются от смещения стопорными кольцами, поставленными в канавки на оси.

Усилие затяжки гаек крепления стоек 6—8 кгм. Гайки контрятся замковыми шайбами. Неправильная установка контровочной шайбы приводит к ослаблению крепления стойки, что является одной из причин разрегулировки зазоров в клапанном механизме.

Внутренняя полость осей коромысел используется в качестве масляного канала. На клапанный механизм левой головки масло подается из передней опоры распределительного вала, а на клапанный механизм правой головки — из задней опоры распределительного вала.

Масло из оси через отверстия поступает для смазки втулок коромысел. От втулки по сверлению в коромысле масло подается к винту регулировочному: в центре зинта имеется отверстие для поступления смазки к сферической поверхности, сопрягаемой со штангой.

Регулировка зазоров в клапанах. Правильно отрегулированные зазоры в клапанах обеспечивают надежную работу деталей механизма газораспределения, мощность и экономичность двигателя. Зазор (0,48—0,5 мм) устанавливают между бойком коромысла и торцом клапана по щупу. Зазоры регулируют одновременно в клапанах двух противоположных цилиндров 1—4; 2—5; 3—6.

Порядок регулировки обычный для всех двигателей.

Устанавливают поршень цилиндра в ВМТ на ходе сжатия; вращая коленчатый вал при снятых колпаках головок цилиндров, следят за движением клапанов цилиндра; после того, как выпускной клапан, а затем впускной откроются, нажимают на указатель ВМТ, находящийся с правой стороны на картере маховика, и продолжают вращать коленчатый вал до попадания стержня указателя в лунку на маховике.

Снимают лючок на картере маховика, находящийся с правой стороны под топливным фильтром грубой очистки, и под болт устанавливают стрелку, совместив ее с риской на маховике, отмеченной ВМТ.

Освободив стержень указателя ВМТ (под действием пружины он возвратится в первоначальное положение), продолжают вращать коленчатый вал по часовой стрелке (примерно на 40—45е) до совмещения конца стрелки с риской на маховике, отмеченной цифрами «1» и «4». В этом положении коленчатого вала щупом проверяют зазор между бойком коромысла и торцом всех клапанов первого и четвертого цилиндров. Щуп должен плотно входить в зазор. При необходимости зазор регулируют следующим образом: отпускают ключом контргайку и при помощи отвертки устанавливают регулировочный винт в положение требуемой величины зазора. После затяжки контргайки проверяют рукой плавность вращения штанги, а щупом — величину зазора.

Рис. 4. Установка клапанных пружин 1 — клапан; 2 — сухарь; 3— втулка тарелки; 4 — тарелка клапана; 5 — пружина клапана наружная; 6—пружина клапана внутренняя; 7 — шайба пружин клапана.

Провернув коленчатый вал на 240° в том же направлении до совпадения стрелки с меткой с цифрами «2» и «5», аналогично проверяют и регулируют зазоры в клапанах второго и пятого цилиндров, а затем, провернув коленчатый вал еще на 240° до совпадения стрелки с меткой с цифрами «3» и «6», проверяют и регулируют зазоры в клапанах третьего и шестого цилиндров.

Следует помнить, что при повороте коленчатого вала от метки «1» — «4» к метке «2»—«5» пропускается метка «3»—«6». Это положение метки «3»—«6» соответствует расположению поршней третьего и шестого цилиндров вблизи ВМТ на такте выпуска, где имеется перекрытие фаз клапанов. Регулировать зазоры в этом положении нельзя.

После регулировки зазоров колпаки устанавливают на место. При этом необходимо следить правильностью установки резиновой прокладки, чтобы избежать появления течей из-под колпака.

Рис. 5. Указатель ВМТ.

Рис. 6. Установка поршня первого цилиндра в ВМТ.

Рис. 7. Метки на маховике: а — метки на маховике двигателей выпуска 1973 г.; б — метки на маховике двигателей выпуска 1971—1972 гг.

На двигателях выпуска 1971 —1972 гг. метки на маховике расположены с учетом порядка работы цилиндров 1—4—2—5—3—6. Зазор в клапанах регулируют по каждому цилиндру отдельно. В положении ВЛ1Т регулируют зазоры в клапанах первого цилиндра, дальше проворачивают коленчатый вал до совмещения конца стрелки с меткой цифры «4» — регулируются зазоры в клапанах четвертого цилиндра и затем последовательно во 2—5—3—6 цилиндрах.

Рекламные предложения:


Читать далее: Система питания двигателя СМД-62

Категория: — Трактор Т-150

Главная → Справочник → Статьи → Форум


Устройство двигателя СМД-14НГ трактора ДТ-75Б

Устройство двигателя СМД-14НГ (продольный и поперечный разрезы) трактора ДТ-75Б, а также расположение его агрегатов  представлено на [рис. 1 и 2].

Рис. 1. Двигатель СМД-14НГ (поперечный разрез) трактора ДТ-75Б.

а) – Поперечный разрез:

1) – Поддон;

2) – Масляный насос гидравлической системы;

3) – Масляный фильтр;

4) – Толкатель;

5) – Штанга;

6) – Гильза цилиндра;

7) – Выпускной коллектор;

8) – Головка цилиндров;

9) – Регулировочный винт;

10) – Коромысло;

11) – Впускной коллектор;

12) – Водоотводящая труба;

13) – Форсунка;

14) – Водоподводящий канал;

15) – Камера сгорания;

16) – Поршень;

17) – Фильтр тонкой очистки топлива;

18) – Пусковой двигатель;

19) – Шатун;

20) – Топливный насос;

21) – Фильтр грубой очистки топлива;

22) – Блок цилиндров;

23) – Крышка.

Рис. 2. Двигатель СМД-14НГ (продольный разрез) и воздухоочиститель трактора ДТ-75Б.

б) – Продольный разрез:

24) – Коленчатый вал;

25) – Масляный насос;

26) – Вкладыши;

27) – Картер шестерни;

28) – Шестерня;

29) – Передняя опора;

30) – Храповик;

31) – Шкив;

32) – Регулировочный винт;

33) – Распределительный вал;

34) – Генератор;

35) – Вентилятор;

36) – Водяной насос;

37) – Поршневой палец;

38) – Тяга;

39) – Клапан;

40) – Валик;

41) – Пружина клапана;

42) – Стойка коромысел;

43) – Крышка колпака;

44) – Валик декомпрессора;

45) – Сапун;

46) – Маслоподводящая трубка;

47) – Колпак;

48) – Воздухоочиститель;

49) – Блок цилиндров;

50) – Задняя балка;

51) – Маховик;

52) – Корпус уплотнения;

53) – Полукольцо;

в) – Воздухоочиститель:

I) – Первая ступень воздухоочистителя – моноциклон;

II) – Вторая ступень воздухоочистителя с бумажными фильтрующими элементами;

1) – Хомут;

2) – Труба;

3) – Защитная сетка;

4) – Завихритель;

5) – Колпак;

6) – Стяжная шпилька;

7) – Выбросные щели;

8) – Гайка-барашек;

9) – Основной фильтр-патрон;

10) – Предохранительный фильтр-патрон;

11) – Уплотнительное кольцо;

12) – Уплотнительное кольцо;

13) – Выходной патрубок;

14) – Входной патрубок;

15) – Корпус;

16) – Гайки-барашки;

17) – Шпилька;

18) – Маховичок;

19) – Уплотнительные шайбы;

20) – Крышка.

6*
