лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

На рестайлинговую модификацию ВАЗ-21213 устанавливался карбюраторный двигатель ВАЗ-21213 с увеличенным до 1690 см³ рабочим объёмом, мощностью 81,9 л. с. при 5100 об/мин и максимальным крутящим моментом 126,1 Н·м при 3000 об/мин. Данный ДВС разрабатывался специально под автомобиль «Нива» ВАЗ-21213. По межцентровому расстоянию цилиндров в 95 мм., его можно отнести к группе ДВС устанавливаемых на заднеприводные автомобили. Располагались они в моторном отделении продольно оси автомобиля. На следующую модификацию ВАЗ-21214 (LADA 4×4) устанавливался двигатель ВАЗ-21214 (1,7 л, 82,8 л.с., 127,5 Н·м) оснащенный центральным впрыском топлива.

Технические характеристики

Годы выпуска	1994 – наше время
Материал блока цилиндров	чугун
Система питания	карбюратор (21213)/инжектор (21214)
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	80
Диаметр цилиндра, мм	82
Степень сжатия	9.4
Объем двигателя, куб. см	1690
Мощность двигателя, л.с./об.мин	81/5200
Крутящий момент, Нм/об.мин	125/3000
Топливо	АИ93
Вес двигателя, кг	117
Расход топлива, л/100 км — город — трасса — смешан.	11.5 8.3 10.5
Расход масла, гр./1000 км	700
Масло в двигатель	5W-30 / 5W-40 / 10W-40 / 15W-40
Сколько масла в двигателе, л	3.75
При замене лить, л	3.5
Ресурс двигателя, тыс. км — по данным завода — на практике	80 до 150

Тот самый момент: тест-драйв LADA 4×4 с мотором LADA Priora

Затянутая во флок панель уже не выглядит столь по-сиротски, кожаный руль чуть удобнее по хвату, да и на сиденьях, получивших, помимо перетяжки кожей, усиленный каркас, размещаться удобнее. Жаль только, что посадки за рулём Нивы такое сиденье принципиально изменить всё равно не может. «Тюнинговая» комбинация тоже неплоха (уж всяко интереснее стандартной), и подбешивает в ней только синий фон дисплея маршрутного компьютера.  Индикация остатка топлива проста до безобразия – тупо стрелка, никаких тебе красных зон и зуммера. Благодаря этому мы приехали с теста, имея на борту один литр топлива – заметить дефицит получилось только под самый конец.

Что и говорить – увлеклись поездкой! Стальной багажник на крыше пригодился бы в дальней дороге, а вот силовые бамперы (передний – со встроенной лебёдкой) и «лыжа» защиты агрегатов из пятимиллиметрового металла вполне могут оказаться кстати даже в короткой вылазке. Ведь машина – настоящий провокатор: заднего самоблока, лифта подвески, зубастых внедорожных шин и вырезанных под это дело арок Ниве хватает, чтобы обрести почти полную свободу на бездорожье.

Там, где на стоковой машине ты обязательно «сбросишься», на этой можно лететь почти без оглядки. Автомобиль проглатывает огромные ямы, не клюёт носом и не «козлит». Спокойно проходит умопомрачительные «диагонали». Бодро залетает в зверские подъёмы. Именно бодро – так, что отчётливо понимаешь: стандартная машина «умерла» бы ещё на середине этого восхождения. А причина бодрости – двигатель ВАЗ-21126, состыкованный с совершенно стандартной нивовской трансмиссией.

Этот 1,6-литровый 98-сильный шестнадцатиклапанный мотор стоит  на LADA Priora, Kalina и Granta, и наравне с восьмиклапанным мотором от переднеприводных машин давно примеряется инженерами АВТОВАЗа к LADA 4×4. Однако воз и ныне был бы там (читай – проект остался бы проектом), если бы не мир тюнинга. В случае с представленным «пациентом» мы имеем дело со вполне серьёзным подходом к делу. Ребята, построившие машину, располагают инженерным штатом и производственным цехом с современным оборудованием. Машина построена по заказу в единственном экземпляре, но найденные на ней решения планируется тиражировать и предлагать покупателям, причем как в виде сделанного «под ключ» автомобиля, так и в виде кита для самостоятельной установки.

Двигатель разместили под капотом продольно, и чтобы он не упёрся в моторный щит, его пришлось немного сдвинуть вперёд. Места у моторного щита, как видим, по минимуму, зато пространства под радиатор осталось даже с запасом. Можно было бы сместить вперёд и коробку, но тогда она упёрлась бы в рулевые тяги. Поэтому коробка осталась на месте, между коленчатым валом и маховиком двигателя появилась проставка, а с двигателем коробка агрегатируется через ещё одну проставку, состоящую из трёх частей. Подобные решения не новы, однако на последующей надёжности, как правило, сильно сказывается уровень исполнения.

Для идеальной стыковки двигатель пришлось немного «положить» на правую по ходу движения автомобиля сторону – уровень поворота вокруг продольной оси составил один градус. Стыковка была спроектирована с прицелом оставить максимум стандартных деталей в трансмиссии – диск сцепления, корзину, выжимной подшипник – и минимизировать отдаление маховика от коленвала. Маховик поставили доработанный от Весты; зубчатое зацепление у него как у «классического», но присоединительные размеры – как у маховика «приоромотора». Место стыковки закрыто от пыли и грязи оригинальным стальным кожухом.

Металлические кронштейны опор двигателя остались стандартными нивовскими, резиновые подушки взяты от Приоры, а вот сами опоры двигателя – полностью оригинальные, как и кронштейн под навесные агрегаты. Пришлось заново прокладывать магистрали системы охлаждения, а также перекраивать переднюю часть выпуска – взять тюнинговый «паук» от Приоры и адаптировать его под «брюхо» Нивы.

Картер двигателя тоже пришлось модифицировать. Чтобы разойтись с редуктором переднего моста, но при этом сохранить нужный объём картера, его серьёзно порезали и фактически сварили заново. А также перепроложили жгуты проводов, ведь вместо штатного нивовского «гидрача», который не слишком хорошо компоновался в новую конфигурацию моторного отсека, сюда воткнули приоровский электроусилитель.

Конечно, поменяли прошивку двигателя – имеющуюся на рынке для Приоры «подружили» с поменявшимися передаточными числами. К слову, главная пара в автомобиле довольно крупная – 4,7, под внедорожные 30-дюймовые колёса.

Деталей, в которых обычно кроется дьявол (читай быстрая смерть любого «корча») пришлось учесть массу – автомобиль-то был запланирован вовсе не как корч, а как обычная, просто «более лучшая» Нива. И получилось неплохо! Как минимум, в рамках теста ничего из привнесённого в конструкцию из строя не вышло и работало вполне штатно. За исключением показателя среднего расхода топлива – он показывал немного сомнительные три литра на «сотню»… Нет, мы, конечно, оптимисты, но в заявленные изготовителем 8 л/100 км в условном смешанном цикле – что для стандартной Нивы с её «паспортными» 9.9 литрами само по себе космический оптимизм – верится как-то больше…  Ах, да, примерно полраза включился межосевой дифференциал, но это уже не к вопросу о переделках: для Нивы сие является совершеннейшей нормой и, прости Господи, фамильной чертой.

Забавно, что наравне с «верхами» у приоровского мотора, оказывается, есть и «низы». По крайней мере такие, коих обычная Нива не видывала никогда. Взглянем на сравнительные ВСХ двух двигателей: на 2 000 об/мин разница в моменте уже заметная, да и за рулём она очень ощущается – с места эта LADA 4×4 берёт очень и очень резво, а при желании можно тронуться даже с третьей передачи при стандартном ряде в раздатке.

Если же выбраться на просёлок и перейти на пониженный ряд, на котором и стоковая Нива воспринимается почти как трактор, то тестовый экземпляр, кажется, немного проворачивает под собой Землю.

Однако на ровной дороге с ростом скорости, конечно, появляются проблемы: высокопрофильные шины, выросший центр тяжести и приоровский электроусилительнапрочь убивают обратную связь, околонулевую зону и все эти вещи, столь любимые «активными драйверами». С другой стороны, машина легко держит 130-140 км/ч. При соблюдении аккуратности на этих скоростях в принципе можно уверенно перестраиваться, а если у вас в придачу к аккуратности ещё и стальные яйца, то можно ехать даже быстрее. Но мы лучше немного сбросим скорость и резюмируем ощущения от динамики.

Ощущения странные. В вое раздатки изменившийся звук мотора растворяется совершенно, и в какой-то момент начинает казаться, что едешь на обычной Ниве. Но в первый раз от этой мысли отказываешься, когда продавливаешь газ: машинка-то едет! А во второй – когда добираешься до 4 500 об/мин. Вой раздатки переходит в ультразвук, и нивоводовские инстинкты начинают вопить на той же ноте: «переключайся!». Однако под педалью – ещё изрядный запас тяги, и можно продолжать ускоряться, ведь это те обороты, на которых «приоромотор» дышит полной грудью.

Космического ускорения, конечно, нет . По нашим полевым замерам получись скромные 13,8-14,2 с до 100 км/ч,  но разница со стоковыми 17 секундами, замеренными в идеальных условиях, ощущается отчётливо. Это как раз те секунды и ньютонометры, которых Ниве не хватало.

Кстати, о ньютонометрах. Максимальный крутящий момент двигателя ВАЗ-21214, в паре с которым работает на стоковой «Ниве» классическая «пятиступка», – 129 Н⋅м. А установленный в тестовую машину «приоровский» ВАЗ-21126 развивает 145 Н⋅м. Переварит ли старушка-трансмиссия возросшие нагрузки? Самое время вспомнить, что старушка-то уже много лет как «не та».

Ведь изначально «классическая» пятиступка была другой – имела на вторичном валу пакет из 11 деталей, стягиваемых гайкой (у четырёхступки деталей было всего четыре).  В начале нулевых был освоен так называемый «разорванный пакет», в котором удалось уйти от прежнего недуга – самовыключения пятой передачи, что на «классике» было терпимо, а на Нивах и «шнивах»– уже совсем нет. В рамках модернизации коробка получила ряд точечных апгрейдов и усилений – опять-таки под полноприводные нагрузки.

В январе 2004 года, сразу после запуска обновлённой «механики» в серию, М. Е. Вотинов, возглавлявший тогда отдел трансмиссии ДТР ВАЗа, в интервью корпоративному изданию «Волжский автостроитель» говорил об обновлённой коробке следующее:

Стоит добавить, что многочисленные стендовые и дорожные испытания подтвердили верность конструкторского замысла… Испытатели нагружали коробку крутящим моментом не в 132, а 165 Н⋅м, что соответствует двухлитровому двигателю. И результаты хорошие – все коробки выдержали это испытание.

То есть в теории мотор от переднеприводника на Ниву можно было ставить уже тогда, никоим образом не зарываясь в трансмиссионные дела. Что получилось (не получилось) на практике, всем известно. И главный вывод тут такой: в 2018 году мотор от переднеприводника не способен сделать Ниву новым автомобилем. Лет так 15 назад он позволил бы Ниве серьёзно обновиться, а 25 лет назад – и вовсе пережить второе рождение.

Сейчас же плюсы нового мотора уже никак не перевешивают трансмиссионный вой, эргономику из 1970-х и отсутствующую пассивную безопасность, да и вкладываться в такой обновление древнего автомобиля никто за заводе уже не будет. Но рецепт, который столь долго нащупывали и продвигали, да так и не продвинули на ВАЗе, наконец-то освоили тюнеры. И скоро они предложат его потребителю. Изготавливаемой штучно или мелкой серией такой Ниве по-прежнему нет цены.

Автомобиль произведён и предоставлен для тест-драйва компанией F-Design.

Опрос

Нива с мотором от Приоры — это:

Всего голосов:

Двигатель 21214 Нива ВАЗ 21213, 21214, 2131 lada 4×4

До 2009 г. двигатель 21214 и его системы питания, выпуска и улавливания паров ОГ отвечали нормам токсичности Евро-2 (двигатель обозначался кодом 21214-20), а после 2009 года системы двигателя доработали до норм токсичности Евро-3 (двигатель стал обозначаться кодом 21214-30).

Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала.

Двигатель 21214-20 (Евро-2)

(См. также Подробные технические характеристики двигателей)

Двигатель 21214-30 (Евро-3)

Двигатель (вид слева по направлению движения автомобиля):

Двигатель (вид спереди по направлению движения автомобиля):

Двигатель (вид сзади по направлению движения автомобиля):

Технические характеристики двигателя 21214

Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала.
Система питания – распределенный впрыск, управление двигателем – контроллер «BOSCH MP7.0» (нормы токсичности Евро-2). В системе выпуска установлен каталитический нейтрализатор.

Действительно, пятидверные «нивы» VAZ 2131 сейчас выпускают с мотором 2130 — объемом 1,8 л и карбюраторной системой питания или более скромным 1,7-литровым агрегатом 21214 — с распределенным впрыском топлива. По характеристикам двигатели почти одинаковы: первый обладает большим на 0,6 Н.м моментом, второй более «оборотистый» и мощнее на… одну лошадиную силу. Карбюраторный мотор, судя по паспортным данным, сообщает машине чуть лучшую динамику. Кроме шильдика «1,7i» на корме, опознать впрысковую «Ниву» можно по двум электровентиляторам — их видно под облицовкой радиатора. На карбюраторной единственный вентилятор с ременным приводом стоит позади радиатора. Цены обеих модификаций примерно равны, даже несмотря на дорогие нейтрализатор и лямбда-зонд у инжекторной — в столице около $7500. Кстати, есть подозрение, что запланированное на январь 2004 года введение норм токсичности Евро II, означающее уход со сцены карбюраторной системы питания, будет отложено.

…Только я начал все это излагать, как товарищ дал понять: мол, сам грамотный — все рекламные буклеты, инструкции и характеристики уже прочитал. Цифры цифрами, а как эта разница ощущается за рулем? Или нет никакой разницы? Ладно, говорю, перезвони через недельку.

Дальше, как в «Бриллиантовой руке»: «А такие же, только синие, есть? Нет? Будем искать». Наконец в автосалоне «Лада» на Варшавке» нашлось то, что нужно: две «31-х» «нивы» яркого металлика (плюс $300) с искомыми моторами готовы к испытаниям. Назавтра они уже катили в сторону Дмитровского полигона.

БОКОМ — СКОКОМ

На первой же бензоколонке обменялись колкостями с коллегой: «Слушай, чего ты дергаешься, как эпилептик, да еще пугаешь людей лязгом трансмиссии?» — «На себя посмотри — едешь боком, будто собака с подбитой лапой!» Первое замечание относилось к синей машине: из-за неотрегулированного карбюратора ощущались провалы на переходных режимах и разбалтывающие трансмиссию рывки. Да и вообще — тронуться с места без «подгазовки» и «игры» сцеплением просто невозможно! У вишневого авто свои проблемы — кронштейны реактивных тяг приварены к заднему мосту несимметрично, из-за чего левое колесо смещено вперед на 10 мм! Соответственно мост развернут почти на полградуса вправо: машина едет боком, а руль тянет в сторону.

Роднят обе «нивы» вой раздаточных коробок, крохотные наружные зеркала, страшно хрустящие ограничители хода дверей, неподъемная пятая дверь, дешевый жесткий пластик в салоне, тяжелые рули без усилителя, безбожно врущие бензоуказатели, путаное управление воздухораспределением. Встречаются и вовсе чудные вещи: поводки для подъема полки багажника есть, а крючков, за которые они крепятся к двери, нет! Впрочем, не так все плохо, есть и достоинства: огромный салон, небольшие, точные ходы рычага коробки передач, удобные кресла, карманы во всех дверях, четыре мягких подголовника и столько же плафонов освещения, большой багажник. В общем — «чего же вы хотели за такие-то деньги?»

… И ТАКИЕ РАЗНЫЕ

Заводские инструкции не рекомендуют на первых пятистах километрах разгоняться быстрее 3/4 максимальной скорости. Мы и не разгонялись: пока доехали, пока сделали контрольный заезд на экономичность, покатались на подъемах — полтысячи набралось. На шоссе расход топлива карбюраторной машиной составил 9,8 л/100 км, впрысковой — 9,4 л, что даже лучше заводских данных. При взвешивании вторая машина оказалась чуть тяжелее — на 4 кг. К слову, до паспортных 1350 кг снаряженной массы обе недобрали примерно по 30 кг.

На горных дорогах плохо отрегулированный карбюратор уступил точно работающему впрыску. Синяя «Нива» неотвратимо снижала скорость, преодолевая подъемы 4 и 6%, соответственно, на V и IV передачах. А вот вишневая взбиралась ровно или даже с небольшим разгоном. Очень жесткое испытание — троганье с места на 30-процентный подъем — подтвердило тенденцию. Впрысковому вездеходу удалось стартовать хоть и на пределе сил, но сразу, карбюраторному — лишь с третьей попытки, чуть подпалив сцепление.

Точки над «i» расставили заезды с измерительным комплексом — карбюратор проиграл вчистую. Разрыв был столь ощутим, что для корректности решили повторить замеры на одинаковых покрышках ВлИ-10 (изначально машина с карбюраторным мотором 1,8 л была обута в К-156). Поменяли колеса, но чуда не случилось, разрыв едва сократился. В итоге разгон до сотни занял, соответственно, 26,3 и 19,8 с — разница 6,5 с или 25%! В заездах на максимальную скорость вишневая «привезла» синей почти 10 км/ч и более секунды в упражнениях на эластичность.

— Алло! Ну, как там с «нивами», разобрался?

— Старик, у тебя есть знакомый моторист, чтобы хорошо отрегулировать карбюратор? Нет? Тогда бери впрыск и радуйся жизни.

P.S. Предвижу вопрос: а почему же не настроили карбюратор перед испытаниями? Отвечаю: не наше это дело! Пусть им занимается завод.

Если бы стояла задача показать «парадные» цифры — отрегулировали бы и показали. Но ведь большинство машин попадают к дилерам именно в таком виде, а многие так потом и ездят, мучая владельцев. Впрочем, если вы с карбюратором дружны — берите, в заботливых руках он на многое способен.

Расход бензина на шоссе составил 9,8 л/100 км у карбюраторной «Нивы» и 9,4 л — у впрысковой.

«Нива» с впрысковым мотором 1,7 л оборудована нейтрализатором выпускных газов и лямбда-зондом.

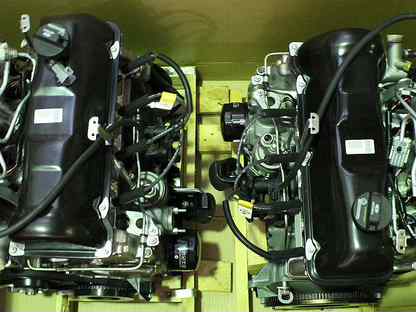

Мотор ВАЗ-2130: 1,8 л + карбюратор.

Мотор VAZ 21214: 1,7 л + распределенный впрыск.

Из-за неправильно приваренных к мосту кронштейнов левое колесо на 10 мм «обгоняет» правое.

ФОТО: ГЕОРГИЙ САДКОВ, АНДРЕЙ КОЧЕТОВ

Как работают системы впрыска топлива

Алгоритмы управления двигателем достаточно сложные. Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть множество других требований, которым нужно соответствовать.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации. Уравнение будет представлять собой серию множества факторов, умноженных друг на друга.Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет длительности импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (основная ширина импульса) x (коэффициент A) x (коэффициент B)

Для расчета ширины импульса ЭБУ сначала ищет базовую ширину импульса в справочной таблице. Базовая ширина импульса является функцией частоты вращения двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе). Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка равна 4. Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

об / мин	Нагрузка
	1	2	3	4	5
1 000	1	2	3	4	5
2 000	2	4	6	8	10
3 000	3	6	9	12	15
4 000	4	8	12	16	20

В следующих примерах A и B — это параметры, поступающие от датчиков. Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

А	Фактор A		В	Фактор B
0	1.2		0	1.0
25	1.1		1	1.0
50	1.0		2	1.0
75	0,9		3	1. 0
100	0.8		4	0,75

Итак, поскольку мы знаем, что ширина основного импульса является функцией нагрузки и оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равно:

8 x 0,8 x 1,0 = 6,4 миллисекунды

Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B представляет собой уровень кислорода в выхлопе, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопе; и, соответственно, ECU сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И, в зависимости от оборотов двигателя, ЭБУ может выполнять эти вычисления более ста раз в секунду.

Performance Chips
Это подводит нас к обсуждению высокопроизводительных микросхем. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ECU, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в микросхеме производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полном открытии дроссельной заслонки на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители микросхем производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих микросхем производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

Как работают системы впрыска топлива

Алгоритмы управления двигателем достаточно сложные. Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть множество других требований, которым нужно соответствовать.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации. Уравнение будет представлять собой серию множества факторов, умноженных друг на друга. Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет длительности импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (основная ширина импульса) x (коэффициент A) x (коэффициент B)

Для расчета ширины импульса ЭБУ сначала ищет базовую ширину импульса в справочной таблице.Базовая ширина импульса является функцией частоты вращения двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе). Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка равна 4. Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

об / мин	Нагрузка
	1	2	3	4	5
1 000	1	2	3	4	5
2 000	2	4	6	8	10
3 000	3	6	9	12	15
4 000	4	8	12	16	20

В следующих примерах A и B — это параметры, поступающие от датчиков. Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

А	Фактор A		В	Фактор B
0	1.2		0	1.0
25	1.1		1	1.0
50	1.0		2	1.0
75	0,9		3	1. 0
100	0.8		4	0,75

Итак, поскольку мы знаем, что ширина основного импульса является функцией нагрузки и оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равно:

8 x 0,8 x 1,0 = 6,4 миллисекунды

Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B представляет собой уровень кислорода в выхлопе, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопе; и, соответственно, ECU сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И, в зависимости от оборотов двигателя, ЭБУ может выполнять эти вычисления более ста раз в секунду.

Performance Chips
Это подводит нас к обсуждению высокопроизводительных микросхем. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ECU, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в микросхеме производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полном открытии дроссельной заслонки на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители микросхем производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих микросхем производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

Как работают системы впрыска топлива

Алгоритмы управления двигателем достаточно сложные. Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть множество других требований, которым нужно соответствовать.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации. Уравнение будет представлять собой серию множества факторов, умноженных друг на друга. Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет длительности импульса топливной форсунки . В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (основная ширина импульса) x (коэффициент A) x (коэффициент B)

Для расчета ширины импульса ЭБУ сначала ищет базовую ширину импульса в справочной таблице.Базовая ширина импульса является функцией частоты вращения двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе). Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка равна 4. Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

об / мин	Нагрузка
	1	2	3	4	5
1 000	1	2	3	4	5
2 000	2	4	6	8	10
3 000	3	6	9	12	15
4 000	4	8	12	16	20

В следующих примерах A и B — это параметры, поступающие от датчиков. Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

А	Фактор A		В	Фактор B
0	1.2		0	1.0
25	1.1		1	1.0
50	1.0		2	1.0
75	0,9		3	1. 0
100	0.8		4	0,75

Итак, поскольку мы знаем, что ширина основного импульса является функцией нагрузки и оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равно:

8 x 0,8 x 1,0 = 6,4 миллисекунды

Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B представляет собой уровень кислорода в выхлопе, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопе; и, соответственно, ECU сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И, в зависимости от оборотов двигателя, ЭБУ может выполнять эти вычисления более ста раз в секунду.

Performance Chips
Это подводит нас к обсуждению высокопроизводительных микросхем. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ECU, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в микросхеме производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полном открытии дроссельной заслонки на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители микросхем производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих микросхем производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

предупреждающих знаков неисправной топливной форсунки

Горючие двигатели требуют трех жизненно важных элементов, которые помогают двигателю создавать энергию: воздух, искра и топливо. Если какой-либо из этих элементов отсутствует, вашему двигателю будет сложно работать или даже запуститься. Впрыск топлива — это процесс доставки топлива в двигатель внутреннего сгорания.Когда топливные форсунки забиты или вышли из строя электрически, ваш автомобиль может работать не так, как должен. Вот что вам следует знать о топливных форсунках:

Что такое топливная форсунка?

Топливные форсунки — это просто соленоиды, цилиндрические катушки из проволоки, действующие как магнит, пропускающий электрический ток, которые очень быстро приводят в действие поршни как часть системы подачи топлива двигателя. Он принимает и распыляет бензиновый туман под высоким давлением в двигатель, управляемый внутренним компьютером автомобиля.Компьютер регулирует количество топлива и точное время его выпуска. Большинство легковых и легких грузовиков с двигателями внутреннего сгорания оснащено одной топливной форсункой на цилиндр. За время эксплуатации автомобиля форсунки могли сработать миллионы раз!

В прошлом автомобили изготавливались для распыления топлива в верхний впускной коллектор для смешивания с воздухом перед входом в камеру сгорания для воспламенения. Со временем производители перешли на впрыск топлива с использованием одной форсунки на цилиндр, когда топливо впрыскивается в нижний впускной коллектор сразу за впускным клапаном.В последнее время многие производители автомобилей перешли на систему прямого впрыска. Прямой впрыск подает топливо непосредственно в каждый цилиндр, а не во впускной коллектор. Системы прямого впрыска топлива производят меньше выбросов, они более мощные и более эффективно доставляют топливо. Однако прямой впрыск обходится дороже из-за более дорогих деталей и более высокого расхода топлива. Таким образом, хотя транспортное средство может использовать топливо более эффективно, оно потребляет значительное количество.

Каковы признаки неисправной топливной форсунки?

Топливные форсунки обычно выходят из строя из-за скопления загрязняющих веществ, таких как углерод.Накопление углерода может вызвать засорение или частичное засорение форсунки, не позволяя форсунке полностью закрываться. Это приводит к потеканию, которое вызывает пропуски зажигания. Топливные форсунки также могут протекать снаружи из-за сухих, потрескавшихся резиновых уплотнений или трещин внутри самого инжектора. Электрические части инжектора особенно уязвимы к старению, нагреванию и повреждению от влаги. Симптомы отказа включают:

• Пропуски воспламенения из-за нехватки топлива — пропуски зажигания — это заметные события, возникающие при работающем двигателе, которые часто обнаруживаются по разнице в производительности или легкому хлопку. Однако чем больше двигатель, тем меньше вероятность пропуска зажигания.
• Неровная работа на холостом ходу — при остановке может возникнуть ощущение, что двигатель глохнет.
• Недостаток мощности — Двигатель не может обеспечить достаточную мощность для работы.
• Низкая топливная эффективность — Топливо расходуется впустую из-за утечки, подачи слишком большого количества топлива или из-за невозможности получения надлежащей формы распыления для сжигания.
• Горит индикатор проверки двигателя. Слишком много или недостаточное количество топлива, подаваемого в двигатель, может вызвать срабатывание индикатора проверки двигателя.
• Проблемы при запуске — В двигатель подано слишком много или недостаточно топлива. Это также может вызвать заглох или помешать запуску двигателя.
• Запах топлива — Если форсунка протекает, вы можете почувствовать запах бензина во время работы.

Каждый раз, когда в вашем автомобиле обнаруживается протечка, технический специалист должен немедленно осмотреть его, особенно на предмет утечки топлива. Утечка топлива и паров могут воспламениться под капотом автомобиля и вызвать пожар.Засоренный инжектор не является проблемой для безопасности, но он приводит к истощению автомобиля, что приводит к его плохой работе. Продолжительное топливное голодание может привести к внутреннему повреждению двигателя или повреждению каталитического нейтрализатора. Топливные форсунки можно осмотреть и протестировать, чтобы определить, нужно ли их заменять или чистить.

Как проверить топливные форсунки

Проверка электрического баланса на неисправность электроники может быть возможна с использованием диагностического прибора. Техник будет использовать это устройство для измерения ампер-сопротивления на форсунках и проверки напряжения на жгуте проводов на предмет электрических ошибок.Если топливная форсунка забита, техническому специалисту, возможно, придется снять форсунки и выполнить проверку потока. Проверка расхода позволит измерить состояние и расход ваших топливных форсунок.

Очистка топливных форсунок

Очистка топливных форсунок подобна настройке вашей топливной системы, которую следует выполнять каждые 30 000 — 45 000 миль. После выполнения вы заметите значительную разницу. Эта услуга включает в себя очистку иглы иглы или шарика и седла внутри топливной форсунки (игла — это то, что опускается, чтобы выпустить топливо, и быстро поднимается, предотвращая рассеивание топлива).Служба также удаляет скопившееся и скопившееся в лужу топливо в верхней части форсунки, одновременно очищая от нагара и улучшая распыление топлива (топливо необходимо разбить на более мелкие частицы, смешать с воздухом, а затем испарить для идеальных условий использования в двигателе с горючим топливом) . Хотя эта услуга улучшит работу ваших форсунок, предназначенных для удаления небольших отложений нагара, она не сможет исправить неисправную форсунку. Сильные отложения из-за плохого качества топлива и отсутствия технического обслуживания считаются неисправностью форсунки, которая требует замены.

Let Sun Devil Auto Help

Наши специалисты в Sun Devil Auto разработали специальную четырехступенчатую очистку топливной системы, которая включает в себя очистку топливных форсунок и многое другое! Эта специализированная услуга поможет обеспечить достаточную мощность вашего автомобиля и повысить топливную экономичность. Четырехступенчатая очистка топливной системы включает:

• Очистка форсунок
• Удаление нагара с корпуса дроссельной заслонки
• Очистите клапаны от нагара для предотвращения прилипания и обеспечения надлежащего уплотнения
• Замена топливного фильтра для предотвращения попадания загрязнений в двигатель.Примечание: для большинства новых автомобилей этот шаг может не требоваться, поскольку этот компонент является частью топливного насоса.
• Присадка к топливу, помогающая снизить влажность в системе, делая ваше топливо более эффективным. Также помогает поддерживать форсунки и другие компоненты в топливной системе.

Помогите поддерживать работу двигателя и оптимальную выработку мощности за счет того, что топливные форсунки вашего автомобиля чистые и работают с максимальным потенциалом. Если ваш автомобиль работает не так хорошо, как раньше, назначит встречу в любом из наших сервисных центров для очистки четырехступенчатой ​​топливной системы Sun Devil Auto сегодня!

Топливные форсунки

— обычно выходят из строя только одним из трех способов

Топливные форсунки — обычно выходят из строя только одним из трех способов

Итак, топливные форсунки сейчас используются практически во всех легковых автомобилях.

Топливные форсунки — важная часть сложной системы управления подачей топлива.

Более того, благодаря новой технологии топливные форсунки стали точнее, чем когда-либо, в дозировании топлива.

Если топливные форсунки не работают должным образом, это также повлияет на другие части двигателя. Следовательно, если эта точность нарушена ограничениями; электрические проблемы или проблемы с топливом, это может вызвать проблемы с управляемостью.

Следовательно, автомобили регулируют вашу скорость и ускорение, изменяя соотношение топлива и воздуха, поступающего в двигатель.

Топливные форсунки

Для подачи нужного количества топлива; Блок управления двигателем оснащен целым рядом датчиков.

Топливные форсунки прямо или косвенно подают топливо в камеру сгорания. В процессе эволюции топливная форсунка переместилась из впускного коллектора в камеру сгорания.

Общие типы топливных форсунок включают:

• Дроссельная заслонка впрыска
• Многопортовый впрыск
• Последовательный впрыск
• Прямой впрыск

Топливная форсунка обычно выходит из строя одним из трех способов:

От загрязнения или засорения

Со временем сопло инжектора может загрязняться и частично забиваться.Когда вы выключаете двигатель, инжектор впитывает тепло двигателя.

Грязные или забитые топливные форсунки

Это вызывает испарение топлива, оставшегося в форсунке, с образованием твердых отложений внутри форсунки. Со временем они в конечном итоге заблокируют инжектор.

Утечка снаружи или внутри

Итак, наиболее частая причина негерметичности форсунок; выход из строя уплотнительного кольца на стыке форсунки с топливной рампой. Уплотнительное кольцо может стать твердым и хрупким из-за высокой температуры двигателя.

Поврежденное уплотнительное кольцо вызывает утечку в форсунке

Если оно сломается, топливо может вытечь через двигатель. Другой способ протечки форсунки — это трещина в корпусе форсунки или форсунке.

От механической неисправности

Внутри инжектора много движущихся частей, и со временем они могут выйти из строя. В результате нормального износа или отсутствия обслуживания.

Возможные признаки проблем с топливными форсунками, в том числе:

• Жесткий запуск при горячем двигателе
• Плохой холостой ход
• Неудачный тест на выбросы
• Плохая производительность
• Двигатель не достигает полного диапазона (об / мин)
• Повышенный расход топлива
• Неровная работа двигателя
• Пульсация и раскачивание при различных нагрузках на дроссель
• Дым из выхлопной трубы
• Разжижение масла, которое может привести к катастрофическому отказу двигателя
• Детонация или детонация двигателя, которые могут привести к катастрофическому отказу двигателя
• Загрязнение

Поиск проблемы

Устройство считывания кода (OBD)

Итак, при поиске проблем всегда начинайте с подключения считывателя кода (OBD). Это сообщит вам, зарегистрировал ли блок управления двигателем (ECU) какие-либо ошибки. Если двигатель пропускает зажигание из-за неисправной форсунки; появится код ошибки, который будет указывать на рассматриваемый инжектор.

(OBD) Code Reader

Если вы используете универсальный (не зависящий от производителя транспортного средства) считыватель кода; тогда вы можете ожидать увидеть коды, начинающиеся с P02. Например, неисправность форсунки в первом цилиндре даст код P0201. Это все коды, относящиеся к цепи инжектора дозатора топлива и воздуха.

Слушайте топливные форсунки

Еще один полезный диагностический инструмент — стетоскоп двигателя. Этот инструмент позволяет автовладельцу отслеживать любые проблемы с топливными форсунками; поместив кончик стетоскопа на каждый инжектор.

Стетоскоп для двигателя

Топливные форсунки при исправном функционировании издают резкий щелкающий звук. Значит, отсутствие этого звука может указывать на проблему с форсункой.

Как предотвратить проблемы с топливными форсунками

В общем, топливные форсунки износостойкие, и при небольшом уходе они часто служат; жизнь двигателя.Как и любой другой части двигателя, регулярное обслуживание является ключом к поддержанию его работоспособности. Если вы планируете увеличить пробег на своей машине; тогда есть несколько вещей, которые вы можете сделать, чтобы помочь.

Регулярный осмотр и очистка

Итак, самый эффективный способ поддерживать форсунки в исправном состоянии — это; регулярно снимать и проверять их. В нормальных условиях это будет каждые 25 000 миль или 40 000 км. Если вы склонны совершать много коротких поездок; тогда вы, вероятно, захотите, чтобы на них смотрели чаще; для предотвращения накопления отложений.

Использование топливных присадок

Еще один отличный способ сохранить здоровье инжекторов; регулярно добавлять очиститель топливных форсунок в топливный бак. Многие производители заявляют, что эти очистители придадут вашему автомобилю дополнительную мощность или увеличат расход топлива на галлон.

Добавки

Они, вероятно, не будут иметь большого значения для исправной машины. Обычно я не рекомендую добавки, но это одна из областей, которая действительно помогает.

Регулярное техобслуживание двигателя

Регулярная замена масла и фильтров имеет большое значение для поддержания исправного двигателя.Если двигатель не работает эффективно, это может вызвать дополнительное давление на форсунки. Также важно регулярно менять топливный фильтр, чтобы обеспечить правильный поток топлива.

Привычки вождения

Жесткая езда на автомобиле в сочетании с короткими поездками на старт и остановку увеличивает износ форсунок. Дайте двигателю остыть перед его выключением, чтобы увеличить срок службы форсунок. Это также принесет пользу и остальной части двигателя. В результате, хорошо отлаженная система впрыска топлива прослужит вашему автомобилю долгие годы.

Иногда неисправна топливная форсунка, которую можно отремонтировать:

Утечка из форсунки

Если проблема заключается в уплотнительном кольце, установленном на форсунке; то замена этого уплотнительного кольца обычно устраняет утечку. Если корпус инжектора; форсунка или внутренние детали треснуты; тогда ваш единственный выход — новый или отремонтированный инжектор.

Поврежденное уплотнительное кольцо форсунки

Сменные уплотнения и шайбы топливной форсунки стоят недорого и довольно просты в установке. Часто это может решить проблему, и если у вас есть гаечный ключ, это не так уж и сложно.

Грязная форсунка

Профессиональная чистка и ремонт автомобильных форсунок обходятся недорого. Это включает в себя осмотр и очистку инжектора. Вот почему рекомендуется регулярно чистить их; чтобы помочь предотвратить проблемы в будущем.

Очистители топливных форсунок

Также может быть хорошей идеей пропустить очиститель топливной системы через двигатель; пару раз в год. Это поможет содержать форсунки, топливные насосы и топливопроводы в чистоте и не допускать скоплений углерода.Это также увеличит интервалы обслуживания форсунок.

Форсунка засорена

Забитые форсунки обычно можно отремонтировать, если быстро выявить проблему. Иногда топливная форсунка полностью забивается из-за многолетнего пренебрежения или отсутствия регулярного обслуживания двигателя. Если это так, то отремонтированная замена может быть единственным вариантом. Опять же, регулярное использование очистителя топливной системы может помочь, чтобы предотвратить засорение форсунок.

Заключение

Итак, топливные форсунки не вечны.Но вы можете предпринять шаги, чтобы продлить их жизнь как можно дольше. Кроме того, топливные форсунки — очень важный компонент современных автомобилей. Они не только доставляют топливо в двигатель автомобиля, но и делают это таким образом; насколько это возможно.

Это не только сокращает расход топлива автомобилями; но это также снижает выбросы загрязняющих веществ по сравнению со старыми технологиями. Когда что-то пойдет не так с этой сложной технологией; это может напугать многих автовладельцев; заставляя их часто брать свои автомобили для профессиональной диагностики.

Поделитесь новостями Danny’s Engineportal.com

Как ухаживать за автомобилем: топливные форсунки

Дома / Блог / Консультации по уходу за автомобилем / Как ухаживать за автомобилем: топливные форсунки

Какие топливные форсунки ?

Топливная форсунка — это часть системы подачи топлива двигателя, которая принимает и распыляет бензин (или дизельное топливо) в двигатель в виде тумана под высоким давлением.Топливные форсунки управляются компьютером двигателя, чтобы оптимизировать количество топлива, а также время впрыска топлива. На каждый цилиндр приходится по одной форсунке, которая подает топливо в двигатель.

---

Связанное содержание:

Как ухаживать за автомобилем: Кондиционер

Все, что вам нужно знать о шинах

Разрядился автомобильный аккумулятор? Вот что делать

У вас пропуски зажигания в двигателе? Вот 6 возможных причин

Автомобиль не заводится? Вот 8 возможных причин

---

У разных автомобилей разные типы?

В традиционной установке топливной форсунки форсунка распыляет топливо во впускной коллектор, где оно смешивается с воздухом перед тем, как попасть в камеру сгорания, где смесь может воспламениться.В последние годы все больше производителей перешли на прямой впрыск, систему, в которой топливная форсунка распыляет газ непосредственно в цилиндр, а не во впускной канал. Эта система обеспечивает более высокую топливную эффективность и лучший контроль выбросов, а также более высокую выходную мощность двигателей меньшего размера.

Почему они терпят неудачу?

Топливные форсунки не изнашиваются и могут служить даже автомобилю в течение всего срока службы. Однако, как и в случае с любой другой механической частью, есть проблемы, которые могут возникнуть и действительно возникают.Топливные форсунки могут выйти из строя из-за загрязнений (таких как грязь, скопление углерода или некачественное топливо), забивающих форсунку. Иногда их можно почистить, но часто требуется замена. Топливная форсунка может протекать из-за старения ее резиновых уплотнений или из-за трещин в самой форсунке. Если виноваты уплотнения, их обычно можно заменить самостоятельно. Однако единственное средство от треснувшей форсунки — полная замена. Электрические компоненты форсунки также могут выйти из строя из-за старения, нагрева и влажности.

Как я узнаю, что у меня проблема с топливными форсунками?

Неисправная или забитая топливная форсунка приведет к пропуску зажигания в двигателе, потому что один или несколько цилиндров не получают топливо, необходимое для правильной работы. Эти пропуски зажигания обычно ощущаются как грубый холостой ход или недостаток мощности и могут идти рука об руку с сигналом проверки двигателя. Если топливная форсунка все еще распыляется и работает должным образом, но протекает, вероятно, будет ощущаться запах топлива во время движения автомобиля.

Что, если я их не исправлю?

Утечка топливной форсунки представляет собой определенную проблему безопасности, поскольку вытекающее топливо и пары могут воспламениться под капотом и вызвать быстро распространяющийся пожар. Форсунка, которая засорилась или перестала работать, не представляет опасности возгорания, но приведет к ухудшению работы автомобиля. Кроме того, это может привести к внутреннему повреждению двигателя из-за нехватки топлива и повышения температуры. Решая проблемы с топливными форсунками, когда они возникают, можно предотвратить опасности и дорогостоящие счета за ремонт.

Сколько они стоят и почему?

Замена одиночной топливной форсунки на более простой двигатель может стоить всего 200 долларов. Однако многие новые автомобили имеют более сложные или высокотехнологичные системы подачи топлива и, следовательно, более высокую стоимость деталей и рабочей силы. В других автомобилях могут быть труднодоступные топливные рейки (удерживающие форсунки). В некоторых случаях замена одного инжектора может стоить несколько сотен долларов или больше.

Есть что-то, что я должен заменить одновременно?

Если обнаруживается, что топливная форсунка неисправна, обычно рекомендуется заменить все форсунки в зависимости от возраста, состояния и / или наличия загрязняющих веществ в топливе, так как нет большой разницы в количестве необходимого времени.При замене форсунок также необходимо заменить небольшие резиновые уплотнительные кольца, которые герметизируют форсунку и предотвращают утечку паров топлива. Если уплотнения не заменять, утечки топлива могут появиться вскоре после завершения ремонта.

Что я могу сделать, чтобы снизить стоимость ремонта?

Одной из наиболее важных вещей, которые могут помочь предотвратить преждевременный отказ топливной форсунки, является надлежащее обслуживание топливной системы. Производители часто указывают время или интервал пробега для замены топливного фильтра, поэтому обязательно проверяйте и следуйте рекомендациям для вашего автомобиля, чтобы уменьшить количество загрязняющих веществ, попадающих в топливные форсунки.Другие профилактические меры включают использование высококачественного топлива и добавление чистящей присадки для топливных форсунок в бензобак примерно каждые 5000 миль или в соответствии с указаниями производителя. При необходимости ремонта могут быть доступны неоригинальные или восстановленные детали, но срок службы или качество этих деталей могут быть сокращены по сравнению с оригинальным оборудованием.

РемонтСмит RepairSmith — это самый простой способ отремонтировать ваш автомобиль.Впервые автовладельцы могут отремонтировать свой автомобиль на подъездной дорожке или в одном из наших сертифицированных магазинов.

Руководство

Direct Injection — Основы работы с двигателями DI

Бензиновые двигатели с прямым впрыском (DI) десятилетиями скрывались в тени разработки двигателей внутреннего сгорания, работающих на бензине, но теперь они становятся мейнстримом. Все это хорошо, поскольку двигатели DI можно настраивать на неуправляемый уровень мощности, при этом демонстрируя приятные уличные манеры и хороший пробег.Но как это работает и почему это хорошо? Эта история призвана ответить на эти вопросы.

DI? Основным аспектом, определяющим двигатель DI, является подача топлива непосредственно в камеру сгорания. В настоящее время в большинстве промышленных газовых двигателей используется впрыск топлива в порт, когда топливо подается во впускные отверстия перед впускным клапаном. Канальный впрыск топлива и DI реализованы с помощью электронных топливных форсунок и компьютера двигателя, сообщающего форсункам, когда открывать и закрывать, чтобы топливо под давлением могло пройти в двигатель.Но впрыск топлива через порт менее точен, поскольку он просто распыляет топливо во впускной канал, который затем смешивается с воздухом в канале и устремляется в камеру сгорания, когда впускной клапан открывается. Применение топлива DI — это большой шаг вперед. Это позволяет точно определить момент, когда топливо поступает в камеру сгорания, и открывает множество возможностей для настройщиков двигателей, чтобы увеличить мощность, снизить выбросы и увеличить срок службы двигателей — и все это одновременно.

Посмотреть все 9 фотографий

Время — это все Регулируемость при добавлении топлива в цилиндр — это святой Грааль производства энергии.Разработчики ранних карбюраторных / распределительных двигателей и двигателей с впрыском топлива / распределителя имели только одну настраиваемую переменную, которую можно было динамически регулировать в зависимости от оборотов двигателя и нагрузки: угол опережения зажигания (с противовесами на распределителе и вакуумной линией от впускного коллектора, соответственно. ). Более поздние двигатели с впрыском топлива были разработаны с распределительными валами, которые могли быть фазированы (опережающие или замедленные) на 20 или около того градусов в зависимости от частоты вращения и нагрузки. Теперь DI позволяет добавить время подачи топлива к фазе кулачка и времени зажигания в качестве еще одного инструмента динамической настройки.Применение топлива DI определяется двумя категориями: скорость подачи топлива и время подачи топлива.

Норма подачи топлива Норма подачи топлива регулируется посредством давления в общей топливной магистрали, к которой подключены топливные форсунки, количества раз, когда форсунка открывается, чтобы топливо могло пройти через нее (во время цикла впуска) и продолжительность этих открытий. Топливные системы DI имеют существенную конструкцию, потому что они обычно создают и удерживают топливо под давлением 2200 фунтов на квадратный дюйм или более (трубка распределителя топлива DI часто имеет толщину стенки около 1/8 дюйма, чтобы выдерживать эти экстремальные давления), а не 40 до 60 фунтов на квадратный дюйм обычного впрыска.Эти чрезвычайно высокие давления позволяют инжектору пропускать достаточно топлива для достижения стехиометрического сгорания (желаемое соотношение топлива и воздуха 14: 1) при чуть меньшем, чем половине градусов вращения кривошипа по сравнению с двигателем с впрыском топлива.

Вот объяснение этого утверждения: форсунки двигателя с распределенным впрыском топлива могут пропускать топливо почти на все 720 градусов поворота кривошипа (на более низких оборотах они иногда закрываются, но на более высоких оборотах они могут оставаться открытыми до тех пор, пока 720 градусов).Это допустимо, поскольку топливно-воздушная смесь, заполняющая впускные каналы, попадает в камеры сгорания только при открытом впускном клапане.

Посмотреть все 9 фотографий Камеры сгорания на впрыске топлива через порт …

На двигателе с прямым впрыском топлива форсунка обычно подает топливо в камеру сгорания после закрытия выпускного клапана (чтобы топливо не просто разбрызгивалось через выпускное отверстие) и до свеча зажигания загорается — обычно при повороте кривошипа примерно на 310 градусов. Наличие менее половины вращения кривошипа для получения всего топлива в камере означает, что давление, толкающее топливо, должно быть намного выше, таким образом, 2200 фунтов на квадратный дюйм. Топливные форсунки на DI-двигателе часто открываются и закрываются более одного раза во время такта впуска, чтобы обеспечить достаточное количество топлива для сгорания при подаче его в идеальное время.

Время подачи топлива Вероятно, наиболее захватывающей особенностью современной системы DI является возможность отсчитывать время (в градусах вращения кривошипа), когда подача топлива производится в камере сгорания. В программе серийных автомобилей это небесная мечта для калибраторов двигателей, поскольку они сталкиваются с очень сложными, но специализированными ситуациями, такими как необходимость прогреть каталитический нейтрализатор до температуры в первые несколько секунд запуска, чтобы свести к минимуму выбросы.Эта важная ситуация умело обрабатывается калибратором двигателя, который программирует выпускной клапан, чтобы он оставался открытым дольше обычного (увеличивая перекрытие клапанов), замедляя зажигание и используя обедненное топливо, чтобы зажечь большую часть сгорания в выпускной трубе. .

Посмотреть все 9 фотографий

Еще более круто то, что в момент перед этим моментом — при запуске двигателя — калибратор двигателя может настроить подачу топлива на полную обогащенную (подача топлива с более длительным сроком действия) с немного меньшей задержкой по времени и очень мало перекрытия клапанов.Это распыляет топливо, когда поршень приближается к отверстию, отскакивая топливо от поршня (вот почему поршень имеет эту странную чашу сверху) и напрямую ударяет по электроду свечи зажигания. Понимаете, что мы имеем в виду? Количество комбинаций безумно, но возможность дать двигателю именно то, что он хочет / нужно для максимизации эффективности и выработки мощности при любой комбинации оборотов и нагрузки, — все это есть с DI.

Недостатки Пока что, наверное, все звучит хорошо, и вам интересно, почему DI не появлялся на улицах в течение десятилетий.Простой ответ — технология не была готова к прайм-тайм. Аппаратное обеспечение для DI, такое как форсунки, топливные насосы и т. Д., Похоже на то, что использовалось в дизельных двигателях много лет назад, но управляющие компьютеры и программное обеспечение двигателя, используемые для управления всеми этими переменными, не подходили для производства. автомобильные приложения (которые, по сути, представляют собой космические шаттлы, построенные для управления Трех марионеток). Эти компоненты были удовлетворены несколько лет назад, поэтому сегодня вы видите все больше и больше двигателей DI.Но будьте осторожны. Огромные возможности DI сочетаются с поразительной сложностью. Сегменты вторичного рынка и энтузиастов, несомненно, поймут это, но отрасль следует сравнить с тем, что было в 1985 году в отношении впрыска топлива через порт — без дополнительных форсунок, насосов, элементов управления, опыта и так далее. Но обратите внимание на наши слова: это изменится, когда несколько ключевых игроков ощутят потенциал власти.

Различия между прямым впрыском бензина и традиционным впрыском топлива
	DI	Порт впрыска топлива
Где применяется топливо	Камера сгорания	Впускной канал
Давление в топливной рампе	2200 фунтов на кв. Дюйм	Приблизительно 60 фунтов на кв. Дюйм
Подача топлива (градусы поворота)	Примерно 310 градусов	до 720 градусов
Зажигание	Свеча зажигания на базе	Свеча зажигания на базе
Степень сжатия	Выше примерно на 10 процентов	Ограничено заявкой на топливо
Фазировка кулачка	Обязательно	Рекомендуется
Температура воздуха на впуске / топлива	Нижний от испаряющегося топлива	Ограничено заявкой на топливо

Показать все

DI любит Boost Приложения DI, которые обладают наибольшим потенциалом с точки зрения энтузиастов, — это турбонаддув и наддув.Точная настройка подачи топлива и времени действительно позволяет калибратору проявить творческий подход. Одним из примеров потенциала мощности является ускорение от низких до высоких оборотов при высокой нагрузке. С двигателем DI общий способ увеличения мощности аналогичен тому, что делают гонщики с турбонаддувом на стартовой линии, чтобы их турбины вращались быстро и делали ускорение.

При ускорении калибровка двигателя DI настроена на добавление перекрытия выпускных / впускных клапанов. Это позволяет небольшому количеству наддува на впуске проходить непосредственно через камеру сгорания и раскручивать турбонагнетатель.Кроме того, подача топлива и синхронизация задерживаются, чтобы минимизировать количество топлива или продуктов сгорания, выходящих из выхлопной трубы (но при этом сохраняется стехиометрическое соотношение воздух / топливо). Это похоже на то, как запускается драг-кар с большим турбонаддувом и электронным впрыском топлива. Калибровка двигателя выполняется по двухэтапной программе, чтобы ограничить искру несколькими цилиндрами при каждом обороте, а зажигание задерживается на максимальную величину. Это приводит к взрывному горению в выхлопной трубе и помогает быстро запустить турбонагнетатель на максимальной скорости.Оба метода включают турбонаддув, но ситуация дрэг-рейсинга ужасно жестокая (они лопаются и стучат очень громко), в то время как ситуация с DI незаметно обеспечивает крутящий момент, который заставляет вас откинуться назад на сиденье — от двигателя объемом около 2 литров.

Вероятно, самым крутым аспектом системы DI является то, что это всего лишь один пример — ее можно настроить на любую тысячу ситуаций, чтобы максимизировать выходную мощность. И по этим причинам DI станет следующей большой вещью в мире перформанса.

Отечественные автомобили с двигателями DI ’09 — ’10 Buick LaCrosse и Enclave’10 Cadillac STS и CTS’10 Chevrolet Camaro V-6’10 Chevrolet HHR SS’10 Chevrolet Traverse’10 GMC Acadia’07 до ’10 Pontiac Solstice GXP’07 — ’10 Saturn Sky Red Line

LNF Установка сценического комплекта В GM Performance Parts (номер по каталогу 19212670) доступен сценический комплект для Chevrolet HHR SS, Cobalt SS, Solstice GXP и Sky Red Line ( все они приводятся в действие впечатляющим двигателем 2,0 л с турбонаддувом, стандартным производственным заказом LNF, поэтому энтузиасты называют его двигателем LNF), который обеспечивает действительно удивительное увеличение мощности.

No related posts.
