Двигатель 21067 инжектор технические характеристики: Мотор ВАЗ 21067 — MOTORS INFO — Запчасти Владивосток | Автозапчасти Владивосток

Содержание

Двигатель ВАЗ: характеристики, ремонт, обслуживание

ВАЗ «Классика» — это транспортные средства производства АвтоВАЗ, которые имеют маркировку 2101-2107. Силовые агрегаты данных автомобилей считаются самыми старыми и простыми в конструкции. Обслуживание, ремонт и характеристики настолько просты, что в моторе сможет разобраться и школьник.

Технические характеристики двигателей ВАЗ

Технические характеристики двигателей ВАЗ «Классика» достаточно простые. За время производства первого мотора, движки совершенствовались и лучшими представителями принято считать двигатель ВАЗ 2106 и 2107.

Перед тем, как приступить к описанию обслуживания и ремонта, стоит понимать, какие Вазовские двигатели устанавливались на «Классику»:

Лада 2101 «Копейка»

Можно сказать, что это самый легендарный автомобиль производства АвтоВАЗ. Данное транспортное средство и силовой агрегат по этот день можно встретить на просторах СНГ, и за его пределами.

ВАЗ 2101

Наименование	Характеристика
Марка	2101
Маркировка	1. 2 л (1198 см куб)
Мощность	64 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,2 литров
Диаметр поршня	76 мм
Ресурс	120 — 150 тыс. км

ВАЗ 21011

Наименование	Характеристика
Марка	2101
Маркировка	1.3 л (1294 см куб)
Мощность	69 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,5 литров
Диаметр поршня	79 мм
Ресурс	120 — 150 тыс. км

Все силовые агрегаты оснащались 4-х ступенчатой коробкой передач. Также двигатель ВАЗ 2101 устанавливался на Ладу 2102. Преемником силового агрегата стал мотор с маркировкой 2103.

ВАЗ 2103

Транспортные средства с маркировкой ЛАДА 2103 оснащались моторами 2101, 21011 и новым двигателем ВАЗ 2103.

Наименование	Характеристика
Марка	2103
Маркировка	1.5 л (1452 см куб)
Мощность	71 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	8,5 литров
Диаметр поршня	76 мм
Ресурс двигателя ВАЗ	120 — 150 тыс. км

Как и предыдущие силовые агрегаты, 2103 имел коробку передач на 4 ступени. Охлаждение устанавливалось жидкостное, принудительное с постоянно работающим вентилятором охлаждения.

ВАЗ 2104

«Четвёрка» выпускалась достаточно долго, поэтому её борт получал все возможные моторы и их модификации. Так, на 2104 монтировались вазовские моторы следующих маркировок: 2103, 2105, 21067, 21073 и 341. Рассмотрим, характеристики более подробнее:

Мотор ВАЗ 2105

Наименование	Характеристика
Марка	2105
Маркировка	1.3 л (1290 см куб)
Мощность	46 кВт
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	10 литров
Диаметр поршня	76 мм
Ресурс двигателя ВАЗ	120 — 150 тыс. км

ВАЗ 21067

Наименование	Характеристика
Марка	21067
Маркировка	1. 6 л (1569 см куб)
Мощность	82 л.с.
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	8,2 литров
Эконорма	Евро-2
Ресурс двигателя ВАЗ	150 — 180 тыс. км

ВАЗ 21073

Наименование	Характеристика
Марка	21073
Маркировка	1.7 л (1689 см куб)
Мощность	84 л.с.
Тип	Инжектор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	9,5 литров
Эконорма	Евро-2
Ресурс двигателя ВАЗ	180 — 200 тыс. км

ВАЗ 341

Дизельная версия на ограниченное количество транспортных средств.

Наименование	Характеристика
Марка	341
Маркировка	1.5 л (1524 см куб)
Мощность	50 л.с.
Тип	Дизель
Топливо	Дизельное топливо
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	6,7 литров
Ресурс двигателя ВАЗ	220 — 250 тыс. км

ВАЗ 2105

На ВАЗ 2105 устанавливались разные силовые агрегаты за время производства. Рассмотрим, какие двигатели ВАЗ имел автомобиль с маркировкой 2105:

ВАЗ-2101 — 1,2 л, карбюратор, 64 л. с.
ВАЗ-2105 — 1,3 л, карбюратор, 69 л. с.
ВАЗ-2103 — 1,45 л, карбюратор, 77 л. с.
ВАЗ-2104 — 1,5 л, центр. впрыск, 72 л. с.
ВАЗ-21067 — 1,6 л, распр. впрыск, 80 л. с.
ВАЗ(БТМ)-341 — 1,52 л, дизель, 50 л. с.
ВАЗ-4132 — РПД, 1,654 л, 140 л. с.

ВАЗ 2106

«Шестёрка» кроме уже знакомых двигателей 2101 и 21011 получила улучшенный силовой агрегат с маркировкой 2106. Этот двигатель считается одним из лучших карбюраторных ДВС ВАЗ разработанных заводом изготовителем. Рассмотрим технические характеристики ВАЗ 2106:

Наименование	Характеристика
Марка	2106
Маркировка	1.6 л (1569 см куб)
Мощность	75 л.с.
Тип	Карбюратор
Топливо	Бензин
Клапанный механизм	8 клапанный
Количество цилиндров	4
Расход горючего	10,5 литров
Диаметр поршня	79 мм
Ресурс двигателя ВАЗ	150 — 180 тыс. км

Данные силовые агрегаты оснащались 4-х и 5-ти ступенчатыми механическими коробками передач. Как показала практика, на Двигатель Лада 2106 автолюбители предпочитают 5-МКПП, поскольку увеличиваются мощностные и тяговые характеристики.

ВАЗ 2107

Данное транспортное средство выпускалось на заводе АвтоВАЗ наиболее долго, целых 30 лет, после чего было снято с производства, поскольку морально и технически устарело. Если бы данный автомобиль выпускался по этот день, то спрос был бы на него очень большой, поскольку невысокая цена и простота конструкции завоевали доверие автомобилистов.

На автомобиль ВАЗ 2107 устанавливались, как карбюраторные двигатели, так и инжекторные. Первые имели маркировку 2103, 2105 и 2106. Что касается инжектора, то мотор ВАЗ имел маркировку 21071 и 21073.

Описание и устройство двигателя ВАЗ «Классика»

Устройство двигателя ВАЗ достаточно простое. Чтобы более подробно понимать, как устроен силовой агрегат и его принцип работы, следует посмотреть, какая схема двигателя ВАЗ:

Силовые агрегаты имели диапазон объёма двигателя ВАЗ от 1,1 литра до 1,7 л. Как показала практика, чем больше показатель объёма, тем больше топлива расходует движок. Что касается мощностных характеристик, то мощность двигателя ВАЗ, в среднем, составляет от 46 до 80 л.с.

Обслуживание

Обслуживание двигателя Лада «Классика» проводится зачастую в домашних условиях. Это обусловлено простотой конструкции. Техническое обслуживание, достаточно простое для двигателя Лада «Классика». Замена масла проводится каждые 10 000 км пробега.

В него входит смена смазочной жидкости и масляного фильтрующего элемента. Количество масла, необходимое для замены, составляет — 4-4,5 литра. С выбором масла — всё просто, с завода изготовителя рекомендуют заливать минеральную смазочную жидкость.

Но, как показала практика, лучше всего подходит полусинтетические моторное масло.

Капитальный ремонт двигателя ВАЗ

Большинство автолюбителей проводят ремонт двигателя ВАЗ своими руками. Несложная конструкция и расположение узлов позволяет с лёгкостью устранить неисправности. А вот капремонт двигателя ВАЗ потребует уже специального оборудования, такого, как расточные и хонинговочные станки.

Переборка мотора, зачастую, проводится своими руками, а вот на расточку блок цилиндров и коленчатый вал везут в специализированный автосервис. Ремонтные размеры коленвала составляют 0.25, 0.5, 0.75 и 1.0. Что касается блока, то шаг ремонтного размера составляет 0.5 мм.

Наиболее частый вопрос, который задают автомобилисты — на каких двигателях ВАЗ гнёт клапана? Загнуть клапана может на любом моторе, где обрывается приводной механизм ГРМ.

Но, классике — это не грозит, поскольку у них не ременной, а цепной привод. Таким образом, цепь выхаживает от одного капитального ремонта до следующего.

Вывод

Двигатели ВАЗ имеют простые технические характеристики. Так, силовые агрегаты неприхотливы и дешёвые в обслуживании, за что их и полюбили автомобилисты. Если говорить о доработке, то тюнинг ВАЗ проводится достаточно часто, поскольку автомобилисты хотят увеличить мощность или снизить расход потребляемого топлива. Встречались случаи, когда двигатель ВАЗ устанавливали на ЗАЗ Таврию.

Двигатель 2106 инжектор технические характеристики. Все автомобили ваз. Переоборудование ходовой части автомобиля

Характеристика двигателя ВАЗ 2106

Двигатель Ваз 1,6л.
Годы выпуска – (1976 – наше время)
Материал блока цилиндров – чугун
Система питания – карбюратор/инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80 мм
Диаметр цилиндра – 79 мм
Степень сжатия – 8,5
Объем двигателя 2106 – 1569 см. куб.
Мощность двигателя 2106 – 75 л.с. /5400 об.мин
Крутящий момент – 116 Нм/3000 об.мин
Топливо – АИ92
Расход топлива — город 10.3л. | трасса 7.4 л. | смешанн. 10л/100 км
Расход масла — 700 гр на 1000 км
Габаритные размеры двигателя 2106 (ДхШхВ), мм — 565х541х665
Вес двигателя 2106 — 121 кг
Масло в двигатель 2106:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2106: 3. 75 л.
При замене заливать около 3.5 л.

Ресурс двигателя ваз 2106:
1. По данным завода – 125 тыс.км
2. На практике – до 200 тыс.км

ТЮНИНГ
Потенциал – 200 л.с.
Без потери ресурса – 80 л.с.

Двигатель устанавливался на:
ВАЗ 2106
ВАЗ 2121 «Нива»
ВАЗ 21074

Проблемы, неисправности и ремонт двигателя 2106

Двигатель ВАЗ 2106 1,6 л. продолжение троешного движка и в свою очередь мотора копейки . Основные отличия двигателя ВАЗ 2106 от 2103 поршнем увеличенного диаметра до 79 мм, блок двигателя 2106 остался прежним. Кстати, на нем же в левой части, левее топливного насоса находится место, где выбит номер двигателя 2106, многие не могут его найти, эта информация решит ващ вопрос раз и навсегда. Существует еще двигатель 21067 инжектор, он представляет собой обычный шестерошный мотор накрытый гбц от инжекторного нива мотора 21214, собственно и все различия. Как показало время и практика, карбюраторный двигатель шестерки стабильнее инжекторного.
Сам по себе двигатель 2106 инжекторный или карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора, при бережной эксплуатации, своевременному обслуживани ю превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км. Несмотря на это, в народе этот мотор считается менее надежным нежели движок от 2103. Чтобы движок жил долго и счастливо, перед движением его необходимо прогреть. В зимнее время прогрев двигателя ваз 2106 длиться около 5 минут на 1500-2000 об/мин, как только начинает держать холостые обороты значит можно ехать.
Ниже посмотрим основные недостатки и проблемы этого движка, встречающиеся чаще всего. Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование масла низкого качества, приводит к тому, что после пробега 60000 км диаметры цилиндров увеличатся на 0,15мм, забудьте о дешевых масл ах. Кроме того, часто бывает, что двигатель ваз 2106 ест масло, более литра на 1000км. В этом случае замеряем компрессию, исходя из этого определяем клапана приехали или кольца или что либо еще.
На двигателях 06 имеет место проблема повышенного износа распредвала, болезнь всех жигулей. Как и все предыдущие жигулевские моторы, этот двигатель ваз 2106 нуждается в регулировке клапанов, примерно раз в 7-10 тыс.км, громкий стук при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте говорит именно об этом. Говорить о звуках и стуках в моторах шестерок можно вечно, кроме вышеупомянутых клапанов, к основным причинам шума в двигателе ваз 2106 относится и детонация, почему детонирует двигатель — низкооткановое топливо, нагар в камере сгорания и неверная установка зажигания, регулируете зажигание, льете нормальный бензин и проблема исчезает. Стучит двигатель ваз 2106 издавая металлический звук?Это поршневые пальцы или шатунные подшипники, нужно срочно ехать в сервис. Звук появляется во время прогрева мотора и похож на стук посуды из глины?Проблема в поршнях, неспеша можно доехать до сервиса. Стук в двигателе ваз 2106 раздающийся из нижней части мотора одновременно с падением давления масла говорит о проблеме с коренными подшипниками, глушим машину и едем в сервис на буксире. Если шум больше похож на скрип в двигателе ваз 2106, смотрите на успокоитель и натяжитель цепи грм, если скрежет со стуком — подшипник помпы.
Неустойчивая работа двигателя ваз 2106 обычное дело на карбюраторных машинах, чистите жиклеры карбюратора. Если глохнет двигатель ваз 2106 на холостом ходу, при этом обороты холостого хода отрегулированы нормально, регулируйте воздушную заслонку. Если глохнет на ходу, причина в системе питания или зажигания.
Едем дальше, ваш двигатель 2106 греется или кипит? Проверяем термостат(сэкономили и купили барахло?), радиатор(забит или нет), возможно воздух в системе охлаждения, это основные моменты вызывающие перегрев. Владельцы, особенно те, кто купил машину впервые, часто кричат почему троит двигатель ваз 2106? Назову основные причины: неверно отрегулировали клапана, прогорел клапан, прокладка гбц вышла из строя, об этом подскажет скачущая температура охлаждающей жидкости, повышенная дымность из выхлопной системы(белый дым). К причинам троения мотора относится и низкооктановый бензин, неверно отрегулированный карбюратор, этот же карбюратор может стать причиной, по которой дергается двигатель ваз 2106, но если холостые держит, смотрите систему зажигания. Хочу добавить по поводу дымности, сильно дымит двигатель ваз 2106?Это маслосъемные кольца или сальники клапанов, везите машину в сервис и настраивайтесь на капремонт.
Ок, с этим разобрались, теперь обратите внимание на подушки двигателя 2106 они могут стать причиной вибрации мотора, если подушки износились езжайте на СТО для их замены. Кроме того причиной вибрации двигателя может стать дисбаланс коленвала и карданного вала, разные поршни и другие менее распространненые причины. Все это диагностируется и устраняется в условиях сервиса.
Иногда задают интересный вопрос: что делать когда заклинил двигатель ваз 2106? Однозначного ответа здесь нет, вскрытие покажет. Везите авто в сервис, мастер на месте определит причину и будьте готовы расстаться с хорошей суммой денег.
Все вышеизложенные проблемы актуальны для всего классического семейства моторов, включая нивовские 1,7л. и 1,8л.

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Всем владельцам рано или поздно стандартных 75 сил перестает хватать, автомобиль начинает казаться вялым, неедущим и встает вопрос как увеличить мощность двигателя 2106 . Наиболее экономичным и простым тюнингом является расточка двигателя ваз 2106 на 3 мм под 82 мм поршень. Точить больше не получится, стенки блока становятся совсем тонкими, остается только гильзовка блока. Для получения более моментного мотора и дальнейшего наращивания объема до 1,8л. нужно увеличивать ход поршня до 84 мм. В остальном модернизация, доработка и форсирование двигателя 2106 1:1 повторяет доработку 2103, об установке валов об этом читаем .

Двигатель от Приоры на ВАЗ 2106

Завалялся лишний приоромотор в гараже?Не спешите отправлять его на свалку, есть идея получше. Установка 16 клапанного двигателя на Ваз 2106, это один из лучших способов получить надежных 100 л. с, но в тоже время процедура довольно непростая, придется пилить болгаркой моторный щит, переваривать поддон, установить подшипник коленвала 2101 на восьмерочный, родная коробка остается, сцепление меняется на приоровское. Кроме того, доработки потребует маховик, система выпуска, охлаждения и привод акселератора. Не пугает?Тогда попробовать стоит. Материалы с поэтапным фотоотчетом широко доступны, найти труда не составит. С двигателем 2112 на Ваз 2106 ситуация аналогичная, в любом случае подобный свап лучше чем выжимать соки со старого классического мотора. Все это реализуемо и с Нивой 1.7 и 1.8

Турбо двигатель ВАЗ 2106

Самый дорогой способ повышения мощности двигателя ваз 2106 это турбина и используется только фанатами ради веселья, развлечения и т.д. Если для вас деньги значения не имеют, читайте раздел «Турбо классика «, в противном случае смотрите другие варианты переделки двигателя ваз 2106.

Двигатель ВАЗ-2106 применим к установки на автомобили ВАЗ 2103, 2106, 21053, 2107. Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Двигателю увеличили объем с 1,5 литра до 1,6 литра путем увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя, 74,5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

Параметр	Значение
Конфигурация	L
Число цилиндров	4
Объем, л	1,570
Диаметр цилиндра, мм	79
Ход поршня, мм	80
Степень сжатия	8,5
Число клапанов на цилиндр	2 (1-впуск; 1-выпуск)
Газораспределительный механизм	SOHC
Порядок работы цилиндров	1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала	54,8 кВт-(74,5 л.с.) / 5400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	104 Н м / 3400 об/мин
Система питания	Карбюратор
Рекомендованное минимальное октановое число бензина	92
Экологические нормы	Евро 0
Вес, кг	121

Конструкция

Четырехтактный двигатель с карбюраторной системой питания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров свой, имеет маркировку 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндра.

Шатун

Шатуны кованные стальные от модели 2101.

Поршень

В двигателе используются поршни от ВАЗ 21011.

Параметр	Значение
Диаметр, мм	79,0
Компрессионная высота, мм	38,0
Объем внутренней выемки, сс	3,7
Вес, г	377

Наружный диаметр поршневого пальца 21101– 22 мм, его длина пальца – 67 мм. Вес пошневого пальца составляет 104 г.

Головка блока цилиндров

Головка блока цилиндров применяется от 21011. Распределительный вал приводится во вращение двухрядной втулочной цепью.

ВАЗ 2106 (или «шестёрка», как называют эту модель в народе) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей бешеной популярности. Популярность машина снискала не только из-за своего качества и неприхотливости, но и ввиду доступности разных трансформаций. Например, владельцу доступна такая опция, как замена двигателя на более продуктивный. Главное, правильно выбрать силовой агрегат для своей «шестёрки» и грамотно его установить.

Какими двигателями оснащается ВАЗ 2106

ВАЗ 2106 считается логичным продолжением всей линейки продукции «Волжского автомобильного завода». В частности, «шестёрка» — это модернизированная версия ВАЗ 2103. Шестая модель «Лады» выпускалась в период с 1976 по 2006 год.

ВАЗ 2106 — один из самых массовых отечественных автомобилей, всего было выпущено более 4.3 миллиона машин.

В разные годы «шестёрка» подвергалась некоторым изменениям — например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичности и мощности. Во все годы ВАЗ 2106 укомплектовывался четырёхтактным, карбюраторным, рядным двигателем.

Таблица: варианты комплектации двигателями

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: распределительный вал расположен в верхней части устройства, трущиеся механизмы смазываются двумя способами — под давлением и через разбрызгивание. Смазка довольно быстро расходуется при таком способе подачи: завод установил допустимую норму в 700 гр на 1000 километров пути, однако в реальности расход масла может быть и выше.

В моторы ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

5W — 30;
5W — 40;
10W — 40;
15W — 40.

В рабочем состоянии в полости мотора и во всей смазочной системе автомобиля должно находиться не более 3.75 литров масла. При смене жидкости рекомендуется заливать 3. 5 литра.

Основные технические характеристики двигателя «шестёрки»

Как указывалось выше, силовой агрегат ВАЗ 2106 является результатом доработки мотора ВАЗ 2103. Цель такой доработки ясна — инженеры пытались увеличить мощность и динамику новой модели. Результат был достигнут засчёт увеличения диаметров цилиндров до 79 мм. В целом же новый мотор ничем не отличается от мотора ВАЗ 2103.

На двигателях «шестёрки» поршни имеют ту же конструкцию, что и на предыдущих моделях: их диаметр составляет 79 мм, когда как номинальный ход поршня — 80 мм.

Коленчатый вал также был взят с ВАЗ 2103, единственное отличие — кривошип был увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. К тому же длина коленвала была тоже увеличена и составила 50, 7 мм. Из-за увеличения размеров коленвала и цилиндров удалось сделать модель более мощной: коленвал вращается при максимальных нагрузках со скоростью до 5400 об/мин.

С 1990 года все модели ВАЗ 2106 комплектуются карбюраторами «Озон» (до этогот периода использовались карбюраторы «Солекс»). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и продуктивностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «шестёрки» с 1990 г имеют рабочий объём 1.6 литра и мощность 75 лошадиных сил (74.5 л.с.). Устройство не обладает крупными габаритами: в ширину всего имеет 18.5 см, в длину 16 см, в высоту 21.5 см. Общий вес всего механизма в сборе (без заливаемого топлива) составляет 2.79 кг. Габаритные размеры всего мотора составляют 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по данным завода-производителя не превышает 125 тыс. километров, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора вполне можно продлить этот срок до 200 тыс. километров пробега и выше.

Где располагается номер двигателя

Важной идентификационной характеристикой любого мотора считается его номер. На ВАЗ 2106 номер выбивается сразу в двух местах (для удобства водителя и надзорных органов):

На блоке цилиндров с левой стороны.
На металлической пластинке под капотом.

Номер двигателю присваивается на заводе, исправления и перебивки цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное достоинство «шестёрки» заключается в её универсальности. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

К ВАЗ 2106 идеально могут подойти силовые агрегаты с любых моделей ВАЗ. Однако не стоит забывать, что мотор для замены должен быть тех же размеров, веса и примерно той же мощности, что и штатный — только так можно безопасно и качественно поменять двигатель без каких-либо переделок.

Оптимальными вариантами для замены можно считать двигатели АвтоВАЗа:

ВАЗ 2110;
ВАЗ 2114;
«Лада Приора»;
«Лада Калина».

Главный плюс такой замены — в простоте регистрации автомобиля с новым мотором в органах ГИБДД. Придётся указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель с иномарки

Чтобы увеличить мощность «шестёрки», придётся подыскать более «серьёзные» виды движков. Без изменений моторного пространства в машине можно установить на ВАЗ 2106 двигатели с Nissan или Fiat.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от БМВ 326, 535 и 746-ой моделей. Однако следует учитывать, что при увеличении мощности придётся усиливать и всю конструкцию автомобиля в целом. Соответственно, потребуются вложения для усиления подвески, тормозов, разветвлений в системе охлаждения и т. п.

Дизельный мотор на ВАЗ 2106

Дизельные силовые установки было целесообразно ставить на бензиновые отечественные машины несколько лет назад, когда стоимость солярки была ниже АИ-92. Главное достоинство дизеля — это его экономичность. На сегодняшний день стоимость дизельного топлива превышает цену на бензин, поэтому ни о какой экономичности речи быть не может.

Однако любители повышенной тяги мотора вполне могут установить различные дизельные агрегаты на ВАЗ 2106. Необходимо соблюсти три правила:

Размеры и вес дизеля не должны сильно превышать вес штатного мотора ВАЗ.
Нельзя ставить на «шестёрку» двигатели с мощностью более 150 л.с. без соответствующей переделки кузова и других систем.
Заранее убедиться в том, что все системы автомобиля будут безопасно подключаться к новому двигателю.

Стоит ли ставить роторный двигатель

Сегодня только концерн Mazda использует роторные двигатели для оснащения выпускаемых автомобилей. В своё время роторно-поршневые моторы выпускал и АвтоВАЗ, однако из-за проблемности устройства оснащение машин такими установками было решено прекратить.

Установка роторного мотора Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: понадобится расширить моторный отсек и провести доработку ряда систем. При желании и наличии средств все эти задачи выполнимы, однако целесообразнее установить двигатель с Fiat, например, так как при небольших вложениях он придаст машине те же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный с других моделей ВАЗ, так и на импортный с более мощных иномарок. В любом случае к замене силового агрегата необходимо подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил управлять такой машиной будет небезопасно.

Кроме того, на автомобиле ВАЗ-2106 мощность двигателя была повышена до 75 лошадиных сил.

Всего же на «шестерках» использовалось три основных типа силовых агрегатов:

мотор с объемом 1,6 литра, который представляет собой классическую модель и используется на подавляющем большинстве автомобилей, успешно доживших до сегодняшнего дня;
двигатель, объем которого составляет 1,3 литра. Для достижения данного показателя производитель немного уменьшил длину хода поршней (на 1,4 сантиметра в сравнении с предыдущей моделью). Кроме того, существенные коррективы были внесены в конструкцию блока цилиндров, газораспределительного механизма и распределительного вала. Наконец, для снижения расхода горючего и повышения эффективности сгорания топлива был использован принципиально новый карбюратор;
карбюраторный мотор с объемом в полтора литра. Главная его конструкционная особенность – это уменьшение диаметра поршней, а также ряд корректив, внесенных во все основные элементы поршневой и шатунной группы.

Неограниченные возможности для модернизации двигателя

Одно из ключевых преимуществ мотора, используемого в конструкции автомобиля ВАЗ-2106 – это возможность его модернизации. Многие отечественные умельцы нашли способы самостоятельно поднять мощность до 110 лошадиных сил, выполняя следующие операции.

Выпуск автомобиля ваз 2106 был начат в 1976 году. Эта модель сменила ваз 2103 и отличалась от нее как внешне, так и внутренне. Так, у новой модели появились новые бампера с пластмассовыми уголками и клыками, и стал более мощный двигатель в 1600 куб см. Тогда это был самый мощный легковой автомобиль советского производства.

Машина ваз 2106 выпускалась в разных модификациях с разным объемом двигателя в 1,3 и 1,5 л. Она обладает вместительным салоном с тканевой обивкой, информативной панелью, хорошими характеристиками ходовой части, и невероятной выносливостью.

Технические характеристики ваз 2106 размеры длина 4166 мм, ширина 1611 мм, и высота в 1440 мм, дорожный просвет 17см, размер багажного отделения в 345 литров, снаряженная масса автомобиля 1035 кг. Заднеприводная, с пятью ступенями передач.

За 30 лет выпуска и эксплуатации автомобиля накоплен огромный опыт и в области ремонта, и по тюнингу машины. Мощность двигателя и максимальная скорость в 150 км/час — это даже не самые главные положительные характеристики данной машины. Ваз 2106 — это классика отечественного автопрома со своей историей и с особенным отношением к ней каждого жителя нашей страны.

Устройство ваз 2106 показало, что данная машина может эксплуатироваться в разных условиях долгие годы, конечно, при условии, что водитель знает, как проводить мелкий ремонт ваз 2106 своими руками, знает инструкцию для ваз 2106 и все технические тонкости. Ну а ремонт и эксплуатация ваз 2106 по своей стоимости одни из самых низких на отечественные автомобили.

Технические характеристики ВАЗ 2106

Двигатель	1.3л, 8-кл.	1.5л, 8-кл.	1.6л, 8-кл.	1.6л, 8-кл.
Длина, мм	4166	4166	4166	4116
Ширина, мм	1611	1611	1611	1611
Высота, мм	1444	1440	1440	1440
Колесная база, мм	2424	2424	2424	2424
Колея передняя, мм	1365	1365	1365	1365
Колея задняя, мм	1321	1321	1321	1321
Клиренс, мм	170	170	170	170
Объем багажника максимальный, л	345	345	345	325
Тип кузова/кол-во дверей	Седан/4
Расположение двигателя	Спереди, продольно
Объем двигателя, см 3	1300	1452	1596	1596
Тип цилиндра	Рядный
Количество цилиндров	4	4	4	4
Ход поршня, мм	66	80	80	80
Диаметр цилиндра, мм	79	76	79	79
Cтепень сжатия	8,5	8,5	8,5	8,5
Количество клапанов на цилиндр	2	2	2	2
Система питания	Карбюратор
Мощность, л. с./об. мин.	64/5600	72/5600	75/5400	75/5400
Крутящий момент	92/3400	104/3400	116/3200	116/3000
Тип топлива	АИ-92	АИ-92	АИ-92	АИ-92
Привод	Задний	Задний	Задний	Задний
Тип КПП / кол-во передач	МКПП/4	МКПП/4	МКПП/4	МКПП/5
Передаточное отношение главной пары	4,1	4,1	4,1	4,11
Тип передней подвески	Двойной поперечный рычаг
Тип задней подвески	Винтовая пружина
Тип рулевого управления	Червячный редуктор
Объем топливного бака, л	39	39	39	39
Максимальная скорость, км/ч	145	150	150	155
Снаряженная масса автомобиля, кг	1035	1035	1035	1050
Допустимая полная масса, кг	1435	1435	1435	1445
Шины	175/70 R13
Время разгона (0-100 км/ч), с	18	17	17,5	16
Расход топлива в городском цикле, л/100 км	9,5	9,8	10,1	10,3

Размеры ваз-2107 инжектор и карбюратор: технические характеристики

Какие размеры ВАЗ-2107 инжектор и карбюратор

Основная задача, которая предстояла конструкторам, – снизить расход топлива и количество выхлопных газов, а также улучшить комфорт и безопасность водителя и пассажиров. В целом поставленная задача была выполнена успешно, так как спустя двадцать лет цена устаревшего автомобиля не опускалась в цене, несмотря на то, что хорошо отставала от конкурентов.

Читайте также: Как проводится ремонт стартера ВАЗ-2107 своими руками
ВАЗ-2107 – легковой автомобиль, рассчитанный на пять человек, с передним продольным расположением двигателя и задними ведущими колесами. Двигатель, в зависимости от года выпуска, карбюраторный или инжекторный. Тип кузова – седан. Конструкция – сварная, цельнометаллическая. ВАЗ-2107 оснащен рядным бензиновым 4-цилиндровым двигателем, который идет с 4- либо 5-ступенчатой механической КПП. Автомобиль входит в класс субкомпактных и относится к категории «В».

Основные размеры ВАЗ-2107

Длина – 4145 мм.
Ширина – 1620 мм.
Высота – 1446 мм.
Капот – 1335×1226 мм.
Колея передних и задних колес – 1365 и 1321 мм.
Дорожный просвет до поперечины передней подвески – 159 мм, до корпуса глушителя – 120 мм, до балки заднего моста – 154 мм.
Грузоподъемность – 400 кг.
Объем багажника – 385 л.
Общая масса – 1460 кг.
Объем топливного бака – 42 л.

Масса буксируемого прицепа может меняться в зависимости от тормозной системы. Прицеп с тормозами – 600 кг, а без них – 300 кг.
ВАЗ-2107 оснащался только штампованными дисками на 13 дюймов, которые крепились с помощью четырех болтов. Параметры ступицы, полуоси и сальников стандартные для всех модификаций ВАЗ-2107. Размер шин зависит от модификации:

2107 1,5 – 175/70 SR13;
21072 1,3 – 175/50 R13;
21073 1,7 – 165/55 R14;
21074 1.6 – 165/65 R13.

На все модификации предусмотрена летняя и зимняя резина.

Размеры дворников

Заводские стеклоочистители на ВАЗ-2107 составляют 33 см (13”). Несмотря на то что на эту модель авто подходят дворники на 14” и 15”, оптимальным вариантом считаются заводские, поскольку моторчик рассчитан именно под них.
Несмотря на усовершенствование, все стекла на ВАЗ-2107 оставались прежних размеров:

ветровое – 1440×536×6;
заднее стекло – 1360×512×5;
стекло передней двери (поворотное) – 346×255×5;
передней двери (опускное) – 503×422×5;
задней двери (опускное) – 543×429×5;
стекло задней двери (неподвижное) – 372×258×5.

Все контрольные точки геометрии также остались без изменений. Их можно найти на чертежах, которые поставляются в комплекте с автомобилем.
Стандартные размеры алюминиевого радиатора печки – 200×174×42. Он подходит и на другие модели, такие как ВАЗ-2101, ВАЗ-2103, ВАЗ-2105.

Система электрообеспечения

Напряжение в бортовой цепи ВАЗ-2107 составляет 12B. Автомобильная проводка однопроводная, с вынесением минуса на кузов. Тип генератора – трехфазный, со встроенным выпрямителем. Штатный аккумулятор – 6 СТ-55П. Тип стартера – электродвигатель постоянного тока со смешанным возбудителем.

Технические характеристики ВАЗ 2107

Модификации ВАЗ 2107

LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)

LADA-21072 (двигатель 2105, 1,3 л (1290 см3), 8 кл., карбюратор, ременный привод ГРМ)

LADA-21073 (двигатель 1,7 л (1689 см3), 8 кл. , моновпрыск – экспортная версия для европейского рынка)

LADA-21074 (двигатель 2106, 1,6 л (1569 см3), 8 кл., карбюратор)

LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)

LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., распределенный впрыск, Евро-2)

LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)

LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределенный впрыск, Евро-2)

LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределенный впрыск, Евро-3)

LADA-210740 (двигатель 21067, 1,6 л, 53кВт/72,7л.с. 8 кл., инжектор, катализатор) (2007 г.в.)

LADA-21075 (двигатель 1,5 л, (1524 см3 – 75 л.с. и 1524 см3 – 65 л.с.), 1982 – 2012 г.в.)

LADA-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременный привод ГРМ – экспортная версия для Великобритании)

LADA-21078 (двигатель 2106, 1,6 л, 8 кл. , карбюратор – экспортная версия для Великобритании)

LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ)

LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

Эксплуатационные характеристики ВАЗ 2107 семерка

Максимальная скорость: 155 км/ч
Расход топлива на 100км по городу: 8.9 л
Объем бензобака: 39 л
Снаряженная масса автомобиля: 1030 кг
Допустимая полная масса: 1430 кг
Размер шин: 175/70 SR13

Характеристики двигателя

Расположение: спереди, продольно
Объем двигателя: 1450 см3
Мощность двигателя: 71 л.с.
Количество оборотов: 5600
Крутящий момент: 104/3400 н*м
Система питания: инжектор
Турбонаддув: нет
Газораспределительный механизм: OHC
Расположение цилиндров: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 76 мм
Ход поршня: 80 мм
Степень сжатия: 8. 5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92

Тормозная система

Передние тормоза: Дисковые
Задние тормоза: Барабанные

Рулевое управление

Тип рулевого управления: Червячный редуктор
Усилитель руля: нет

Трансмиссия

Привод: Задний
Количество передач: механическая коробка – 5
Передаточное отношение главной пары: 3.9

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина машины: 4128 мм
Ширина машины: 1620 мм
Высота машины: 1435 мм
Колесная база: 2424 мм
Колея передняя: 1365 мм
Колея задняя: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 325 л

Производство

Год выпуска: с 1982 по 2012

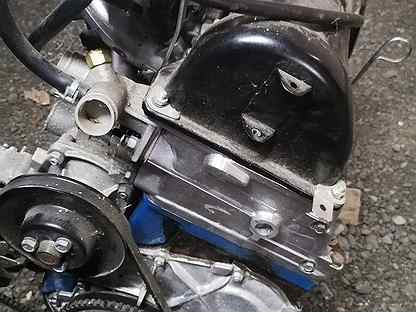

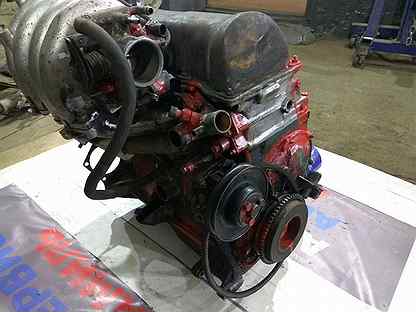

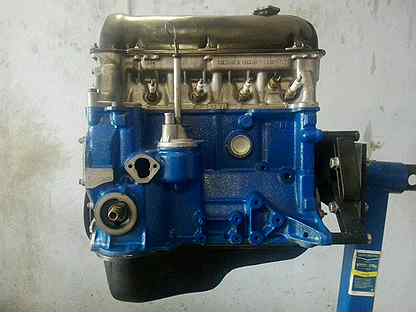

Мотор ВАЗ 2107

На ВАЗ 2107 с 1982 года устанавливались инжекторные и карбюраторные двигатели объемом от 1. 3 до 1.7 литров. Силовой агрегат представляет собой доработанную модификацию ВАЗ 2105. Все двигатели ВАЗ 2107 отличаются простым обслуживанием, которое желательно производить каждые 10 тысяч километров. Для обслуживания карбюраторов допустимо использовать полусинтетику, а инжекторные модели нуждаются в хорошем моторном синтетическом масле.

Характеристика автомобиля 2107

Габариты
Длина: 4145 мм
Ширина: 1620 мм
Высота: 1435 мм
Колесная база: 2424
Колея передняя: 1365
Колея задняя: 1321
Клиренс: 170 мм
Объем багажника максимальный: 325 л
Снаряженная масса автомобиля: 1060 кг
Допустимая полная масса: 1460 кг
Диаметр разворота: 9.9 м

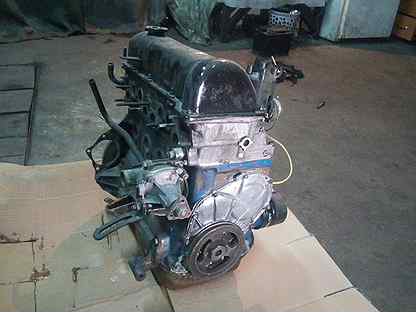

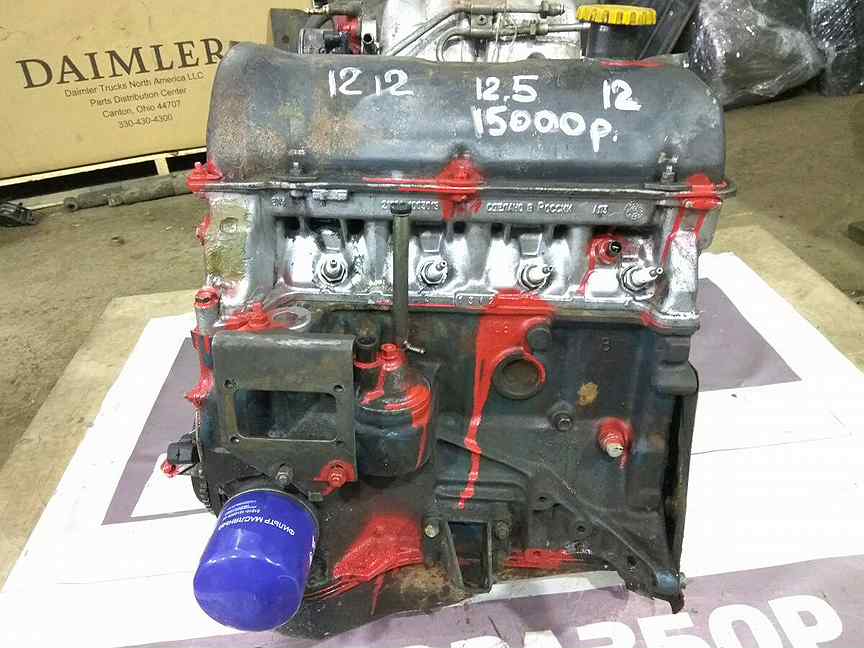

Версии моторов карбюраторного типа имеют маркировку 2103 и 2106. Основные неисправности связаны с плавающими оборотами мотора, троением и перегревом. Благодаря простой конструкции ремонт силового агрегата достаточно легкий.

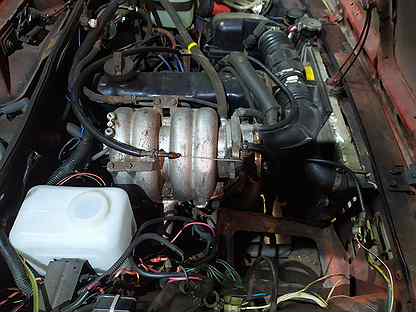

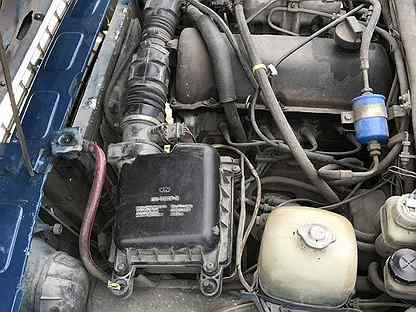

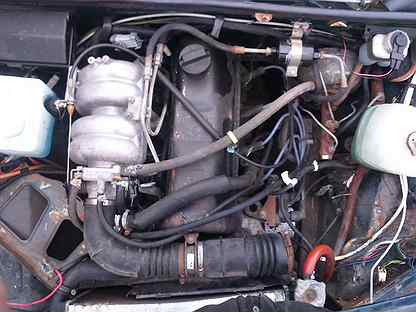

Инжекторные варианты двигателя ВАЗ 2107 считаются более современными. В ВАЗ 2107 воздушно-топливная смесь в цилиндрах получается благодаря системе раздельного впрыска. В инжекторе 4 форсунки, которые управляются микроконтроллером. Поступление топлива регулируется в зависимости от различных параметров состояния автомобиля.

КПД инжекторного двигателя ВАЗ 2107 выше, чем карбюраторного. Двигатель устойчив к холостому ходу и редко глохнет при старте с места благодаря продуманной электронике. Мотор обладает низким шумом благодаря автоматической регулировке натяжения цепи.

Технические характеристики

К недостаткам двигателя относится его расположение под капотом, ограничивающее доступ к его деталям при необходимости. Двигатель отличается высокой требовательностью к качеству топлива и масла. Самостоятельная диагностика силового агрегата при неисправностях затруднена без специального оборудования. Для ремонта ВАЗ 2107 придется обратиться на станцию техобслуживания.

Расход топлива

расход топлива в городских условиях составляет 9. 4 л на 100 км.
По ровной дороге на крейсерской скорости он будет составлять уже 6.9 литров на 100 км пути.
В смешанном режиме расход будет составлять от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот мотор экономичным, однако в данном случае многое зависит как раз от самого водителя.
Ещё один параметр, который зависит от водителя, это расход масла на 100 км. Для среднестатистического водителя автомобиля с данным мотором он составляет 700 гр на 100 км. Это, конечно, не мало, но при аккуратной езде можно уменьшить этот расход вплоть до 450-500 гр./100 км.
Вес двигателя 2103 в полностью собранном состоянии составляет 121 кг.

Описание конструкции

описание конструкции двигателя ваз 2107
В зависимости от модификации на автомобиль ваз 2107 может быть установлен один из четырех двигателей: 2103, 2104 (объемом 1,5 л) или 2106, 21067 (объемом 1,6 л).

Двигатель автомобиля ваз 2107 — бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Двигатели 2103 и 2106 — карбюраторные, а двигатели 2104 и 21067 — с распределенным впрыском топлива.

Двигатель 2104 создан на базе двигателя 2103, поэтому блок цилиндров, шатунно-поршневая группа, привод газораспределительного механизма и коленчатый вал имеют одинаковую конструкцию и размеры.

Двигатель 21067 создан на базе двигателя 2106. Так как двигатели 21067 и 2104 имеют разные диаметры цилиндров, то и поршни с кольцами соответственно не взаимозаменяемы. Детали привода газораспределительного механизма и коленчатые валы этих двигателей идентичны.

На крышке привода распределительного вала инжекторных двигателей выполнены кронштейны для установки датчика положения коленчатого вала.

Двигатели автомобилей ваз 2107, оснащенные системой впрыска, соответствуют нормам токсичности отработавших газов ЕВРО II. Распределенный впрыск топлива с системой улавливания паров топлива и каталитическим нейтрализатором позволяет понизить расход топлива и облегчить запуск двигателя на автомобиле ваз 2107 в холодную погоду.

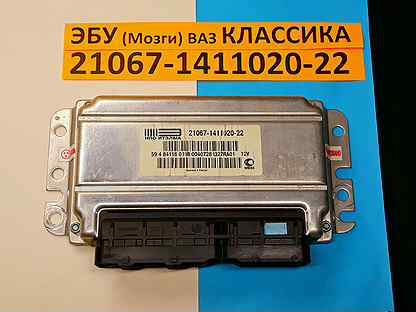

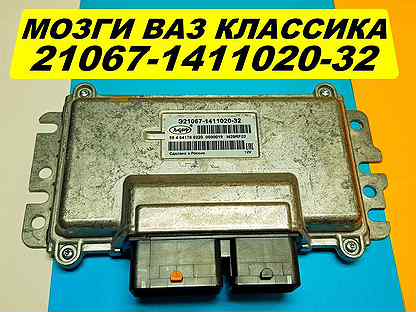

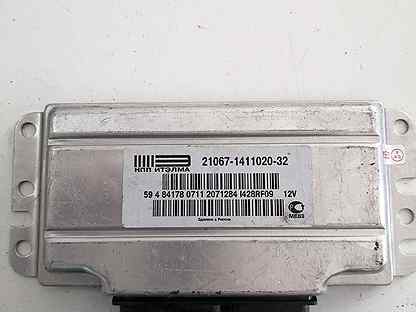

Система зажигания двигателей 2104 и 21067 включена в систему управления. Функции распределителя зажигания на автомобиле ваз 2107 выполняет электронный блок управления двигателем.

Блок цилиндров — отлит из высокопрочного чугуна. Цилиндры двигателя растачиваются в блоке и хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм и маркируются на нижней плоскости блока буквами А, В, С, D и Е. Цилиндры расположены вертикально в один ряд.

Коленчатый вал двигателя автомобиля ваз 2107, отлитый из высокопрочного чугуна, установлен в нижней части блока цилиндров на пяти опорных шейках. Коленчатый вал вращается в сталеалюминиевых вкладышах, на стальную основу нанесен слой алюминиевооловянного сплава. Отверстия под коренные подшипники обрабатываются совместно с крышками подшипников, поэтому крышки подшипников — невзаимозаменяемые.

На наружных поверхностях крышек коренных подшипников выполнены метки, соответствующие их порядковому номеру (отсчет от переднего конца коленчатого вала). Для предотвращения осевого перемещения коленчатого вала в проточках его задней опоры установлены два упорных полукольца — сталеалюминиевое и металлокерамическое. В крышке привода распределительного вала установлен передний сальник коленчатого вала, «работающий» по наружной поверхности шкива. Задний сальник коленчатого вала запрессован в держатель, крепящийся к блоку цилиндров, и «работает» по поверхности фланца коленчатого вала. В задний торец коленчатого вала запрессован передний подшипник первичного вала коробки передач.

Шатун — стальной, кованый. Нижняя головка шатуна разъемная, и в ней устанавливаются шатунные вкладыши. Отверстие в нижней головке шатуна обрабатывается совместно с крышкой, поэтому крышки — невзаимозаменяемые. Для того чтобы не перепутать крышки шатунов, на боковых сторонах шатунов и крышек нанесены номера цилиндров, в которые они устанавливаются.
В верхнюю головку шатуна запрессован поршневой палец, который свободно вращается в бобышках поршня.

Поршни — отлиты из алюминиевого сплава, а их наружная поверхность (для улучшения прирабатываемости к стенкам цилиндра) покрыта слоем олова. Юбка поршня (для компенсации неравномерного теплового расширения) имеет сложную геометрическую форму: по высоте юбка поршня — коническая, а в поперечном сечении — овальная. Поэтому измерять диаметр поршня следует в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня.

Ось отверстия под поршневой палец смещена вправо от оси симметрии поршня. В канавках поршней установлены поршневые кольца, изготовленные из специального чугуна. Ближе к днищу поршня расположены два компрессионных кольца, а к юбке — одно маслосъемное кольцо. Верхнее компрессионное кольцо имеет выпуклую рабочую поверхность, покрытую пористым хромом, а нижнее — фосфатированное, скребкового типа. Маслосъемное кольцо — двухкомпонентное: состоит из кольца и расширителя. Рабочая поверхность маслосъемного кольца хромирована.

Головка блока цилиндров двигателя автомобиля ваз 2107 — отлита из алюминиевого сплава и крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров устанавливается прокладка из безусадочного материала. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов, изготовленные из чугуна. Сверху на направляющие втулки клапанов напрессованы маслоотражательные колпачки, которые необходимы для уменьшения поступления масла в камеру сгорания через зазоры между стержнем и направляющей втулкой. Клапаны изготовлены из жаропрочной стали и приводятся в действие (через рычаги) распределительным валом, вращающимся в алюминиевом корпусе подшипников.

Распределительный вал — пятиопорный, восьмикулачковый, отлит из чугуна. От осевого перемещения распределительный вал удерживается опорным фланцем. На переднем торце распределительного вала установлена ведомая звездочка. Привод распределительного вала и валика вспомогательных агрегатов осуществляется от ведущей звездочки коленчатого вала двухрядной роликовой цепью. Привод снабжен успокоителем и натяжителем цепи с башмаком.

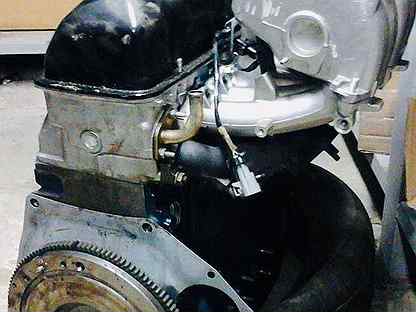

Маховик установлен на заднем торце коленчатого вала и крепится к нему шестью болтами. Маховик — чугунный, с напрессованным зубчатым венцом, необходимым для пуска двигателя стартером. При сборке нового двигателя маховик балансируется вместе с коленчатым валом.

Технические характеристики ВАЗ-2107 и модификаций семерки

Таблица технических характеристик ВАЗ-2107 и модификаций семерки:

Технические показатели моделей ваз 2107

Общие технические данные

Количество мест, включая место водителя

Снаряженная масса, кг

Разрешенная максимальная масса, кг

Допустимая масса груза, перевозимого на багажнике, установленном на крыше, кг

Минимальный дорожный просвет (клиренс)
автомобиля с разрешенной максимальной
массой и шинами 175/70R13, не менее, мм:

— до поддона картера двигателя

— до поперечины передней подвески

— до корпуса нейтрализатора

— до корпуса дополнительного глушителя

— до балки заднего моста

Максимальная скорость, км/ч:
— с разрешенной максимальной массой
— с водителем и пассажиром

Время разгона с места до скорости 100 км/ч, с:
— с водителем и пассажиром
— с разрешенной максимальной массой

Расход топлива на 100 км пути, не более, л:
— при скорости 90 км/ч на пятой передаче
— при скорости 120 км/ч на пятой передаче
— при городском цикле

Наименьший радиус поворота по оси следа внешнего переднего колеса, м

Полная масса буксируемого прицепа, кг:
— не оборудованного тормозами
— оборудованного тормозами

Тормозной путь автомобиля ваз 2107 с разрешенной максимальной массой при экстренном торможении со скорости 80 км/ч, не более, м

Двигатель моделей автомобиля лада ваз 2107

Бензиновый, четырехтактный, четырехцилиндровый, рядный

Диаметр цилиндра и ход поршня, мм

Порядок работы цилиндров

Октановое число бензина

Рабочий объем, л

Максимальная мощность по ГОСТ 14846 (нетто), не менее, кВт (л. с.)

Частота вращения коленчатого вала при максимальной мощности, об/мин

Минимальная частота вращения коленчатого вала, об/мин

Направление вращения коленчатого вала со стороны радиатора

По часовой стрелке

Комбинированная, под давлением и разбрызгиванием

Жидкостная, закрытая, с принудительной циркуляцией и электровентилятором

Система вентиляции картера

Принудительная, с отводом картерных газов во впускной трубопровод

* (для бесконтактной системы зажигания)

Трансмиссия моделей автомобиля лада ваз 2107

Однодисковое, сухое, с гидравлическим приводом выключения и центральной диафрагменной пружиной

Механическая, пятиступенчатая, трехвальная с синхронизаторами на всех передачах переднего хода

Передаточные числа на передачах:
I
II
III
IV
V
заднего хода

Двухвальная, с промежуточной опорой и эластичной муфтой

Передаточное число главной передачи

Ходовая часть автомобиля ваз 2107

Независимая, на двойных поперечных рычагах, с цилиндрическими пружинами, телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Зависимая, с жесткой балкой, соединенной с кузовом одной поперечной и четырьмя продольными реактивными штангами, с цилиндрическими пружинами и телескопическими гидравлическими амортизаторами

Колеса, размер обода

Дисковые, штампованные 5Jxl3h3 с вылетом обода 29 мм (допустима установка колес 5 ‘/2Jxl3h3 с вылетом обода 25—30 мм)

Шины, конструкция и размер

Радиальные, бескамерные или камерные 175/70R13 или 165/70R13

Рулевое управление

Глобоидальный червяк с двухгребневым роликом, передаточное число — 16,4

Трехзвенный, состоит из одной средней и двух боковых симметричных тяг, сошки, маятникового и поворотных рычагов

Тормоза

Рабочая тормозная система ваз 2107:
— тормозной механизм переднего колеса
— тормозной механизм заднего колеса

Дисковый, с двухпоршневой скобой и автоматической регулировкой зазора между колодками и диском
Барабанный, с автоматической регулировкой зазора между колодками и барабаном

Привод рабочей тормозной системы

Ножной, гидравлический, двухконтурный, с вакуумным усилителем, регулятором давления в гидроприводе тормозных механизмов задних колес и датчиком аварийного состояния тормозной системы

Ручной, с тросовым приводом на колодки тормозных механизмов задних колес

Электрооборудование автомобиля лада ваз 2107

Однопроводная, отрицательные выводы источников питания и потребителей соединены с кузовом автомобиля ваз 2107 («массой»)

Номинальное напряжение, В

6СТ-55П, емкость 55Ач при 20-часовом режиме разряда

Переменного тока, трехфазный, со встроенными выпрямительным блоком и электронным регулятором напряжения

372. 3701 или 9412.3701

Постоянного тока, со смешанным возбуждением и электромагнитным тяговым реле

Памятка водителю ВАЗ 2107

Это памятка для водителей ВАЗ 2107 (для остальной классики тоже актуально), решил создать её, потому что часто возникают мелкие технические вопросы, и на то чтобы найти ответ, нужно потратить много времени.
А тут всё в одном месте. Сохраните эту памятку в закладках или в на своей страничке в социальной сети, и пользуйтесь на здоровье, кнопки соцсетей под статьёй.

Итак, ВАЗ 2107 технические характеристики, размеры, параметры.

ВАЗ 2107 выпускалась с марта 1982 по апрель 2012.
В Египте выпускается с 2006 года и по сей день.

Имеет 5-ти местный кузов типа седан, рядные бензиновые 4-цилиндровые двигатели, в паре с 4-х или 5-ти ступенчатой механической КПП.
Входит в класс субкомпактных автомобилей, по европейской классификации – класс “B”. И никакой не С, как говорят на форумах. С класс – это Ford Focus, KIA Ceed и т. д.
Колесная формула 4х2, привод на задние колёса.
Прародителем является итальянский Fiat 124.

Общие параметры ВАЗ 2107

Длина – 4145 мм
Ширина – 1620 мм
Высота – 1446 мм
База – 2424 мм
Колея передних колёс – 1365 мм
Колея задних колёс – 1321 мм
Клиренс (дорожный просвет) – до поперечины передней подвески – 159 мм, до балки заднего моста – 154, до корпуса глушителя – 120 мм.
Неплохо, например у Опель Зафира, всего 150 мм до самой верхней точки.
Грузоподъёмность – 400 кг
Объём багажника – 385 литров
Собственная масса – 1060 кг
Полная масса – 1460 кг
Масса буксируемого прицепа, без тормозов – 300 кг, с тормозами – 600 кг.

Двигатели ВАЗ 2107

ВАЗ 2107 комплектовался несколькими двигателями (для России и СССР), это:

двигатель ВАЗ 2103 (8-ми кл.,1500 см3, 71 л.с., карбюратор)
двигатель ВАЗ 2105 (8-ми кл., 1300 см3, 64 л.с., карбюратор, ременной привод ГРМ)
двигатель ВАЗ 2106 (8-ми кл. , 1600 см3, 79 л.с., карбюратор)
двигатель ВАЗ 2104 (8-ми кл., 1500 см5, 68 л.с., центральный впрыск)
двигатель ВАЗ 21067 (8-ми кл., 1600 см3, 74 л.с., распределённый впрыск)
двигатель РПД (роторный, 1300 см3, 140 л.с.)

Диаметр и ход поршня:

– для 1300 = 79 мм х 66 мм
– для 1500 = 76 мм х 80 мм
– для 1600 = 79 мм х 80 мм
– для 1700 = 82 мм х 80 мм

Степень сжатия для всех двигателей – 8,5
Порядок работы цилиндров: 1-3-4-2

Для карбюраторных ВАЗ 2107 использовались карбюраторы ДААЗ 2107-1107010 и их модификации.
В качестве топлива используется бензин А-92.

Инжектор под нормы Евро-3 уже расчитан на бензин А-95.

Свечи для ВАЗ 2107:

– для карбюраторных двигателей – А17ДВР или А17ДВ-10;
– для инжектора – А17ДВРМ.

Масло для ВАЗ 2107:

Для всех двигателей классики оптимальный выбор – полусинтетика 5W40.
Если в вашем регионе сильные морозы, и большую часть времени ниже минус 30, то выбор 0W40
Если же у вас морозы не сильные, а лето жаркое, то масло лучше 10W40.

Замена масла призводится 1 раз в 10.000 км

Кузов ВАЗ 2107

Цельнометалический, несущий, с 4-ми дверьми.
Жёсткость кузова – 7200 Нм/град.

Ширина салона ВАЗ 2107, и всей классики в целом (от обшивок задних дверей на уровне сидения) – 1250 мм
Между центральными стойками салона, на уровне 80 см от пола – 1234 мм

Длина проёма передней двери ВАЗ 2107 (и всей классики) – 889 мм, задней двери – 819 мм.

Размеры багажника ВАЗ 2107:

Электрооборудование ВАЗ 2107

Тип проводки: однопроводная, минус на кузове авто (масса).

Аккумуляторная батарея: 6СТ-55, ёмкость 55 Ач. Подходят и батареи ёмкостью 60 и 65 Ампер, но нужно проверять по габаритам.
Обычно это 242 мм х 175мм х 192 мм.

Рабочее напряжение в сети: 13,6 -14,6 вольт.
Генератор (Г221) должен отдавать силу тока не более 1/10 от ёмкости аккумулятора, т.е. примерно от 2 до 5,5 Ампер.

Катушка зажигания – Б117 или Б117-А (для карбюраторных)
Стартер – СТ221

Тип ламп:

– лампа ближнего и дальнего света: h5 или АКП2-60+55 (по-русски)
– лампа габаритов и боковых поворотников: T4W или А12-4-1
– лампа повотоников в блок-фаре, противотуманок, заднего хода и стоп-сигнала: P21W или А12-21-3
– лампа освещения номерного знака и освещения салона: C5W или АС12-5-1

Заправочные ёмкости

Топливный бак (включая резерв 5 литров) – вмещает 39 литров бензина
Система смазки (включая маслянный фильтр) – вмещает 3,75 литра масла
Система охлаждения двигателя (включая отопитель салона) – 9,85 литров тосола
Бачок омывателя – 2 литра
Картер КПП – 1,35 литра трансмиссионного масла (полусинтетика GL-5 75W90)/ для 5-ти ступенчатой КПП – 1,59 литра
Картер заднего моста – 1,3 литра полусинтетики GL-5 (75W90)
Система гидропривода сцепления – 200 мл
Тормозная система 660 мл

Подвеска и колёса ВАЗ 2107

Стандартные диски ВАЗ 2107: 5Jxl3h3 с вылетом 29 мм,
крепятся на 4 болта с диаметром отверстий 98 мм, диаметр отверстия под ступицу – 58,5 мм)
Шины: камерные или бескамерные 175/70R13 или 165/70R13

Рекомендуемое давление в шинах:
– передние колёса – 1,7 кг/см2
– задние колёса – 2,0 кг/см2

Для большей мягкости и комфортности езды можно снижать на 0,1 кг/см2

Эксплуатационные показатели.

Максимальная скорость:

с 4-х ступ. КПП – 145 км/час
с 5-ти ступ. КПП – 152 км/час

Разгон до 100 км/час:

с дв. 1300 – 19 секунд
с дв. 1500 – 17 секунд
с дв. 1600 – 16 секунд

Расход топлива, трасса/город: 6,9 / 9,6 литра для всех моделей примерно одинаково.

Объем двигателя ваз 21074 инжектор

ВАЗ 2107 — пятиместный легковой автомобиль классической компоновки с передним продольным расположением силового агрегата и задними ведущими колесами. Двигатель — четырехцилиндровый, четырехтактный, восьмиклапанный, рядный, карбюраторный или с системой впрыска топлива. Кузов несущей конструкции, цельнометаллический, сварной. Тип кузова — седан.

Габаритные размеры ВАЗ 2107

На автомобиле ВАЗ 2107 устанавливается карбюраторный двигатель модели ВАЗ 2103 рабочим объемом 1,5 л. Модификация автомобиля ВАЗ 21074 отличается двигателем модели ВАЗ 2106 рабочим объемом 1,6 л.

В последние годы производства данной модели выпускались модификации автомобиля ВАЗ 2107-20 с двигателем ВАЗ 2104 рабочим объемом 1,5 л и ВАЗ 21074-20 с двигателем ВАЗ 21067 рабочим объемом 1,6 л, оборудованными впрыском топлива, механическая часть (блок цилиндров, шатунно-поршневая группа, коленчатый вал) этих двигателей соответственно идентична двигателям ВАЗ 2103 и ВАЗ 2106. На двигателях ВАЗ 2104 и ВАЗ 21067 устанавливаются более мощные генераторы и стартеры с планетарными редукторами. Установка на автомобилях двигателей с распределенным впрыском топлива, а также применение системы улавливания паров бензина и каталитических нейтрализаторов в системах выпуска позволили снизить токсичность отработавших газов и расход топлива, повысить надежность пуска двигателя в холодную погоду. Кузов, ходовая часть и трансмиссия остались без изменений.

Предшественник — ВАЗ 2105, преемник — Lada Granta.

Модификации ВАЗ 2107

LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
LADA-21072 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременной привод ГРМ)
LADA-21073 (двигатель 1,7 л, 8 кл., моновпрыск — экспортная версия для европейского рынка)
LADA-21074 (двигатель 2106, 1,6 л, 8 кл., карбюратор)
LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., центральный впрыск)
LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)
LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределённый впрыск, Евро-2)
LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределённый впрыск, Евро-3)
LADA-210740 (двигатель 21067, 1,6 л, 53 кВт/72,7 л.с. 8 кл., инжектор, катализатор) (2010 г.в.)
LADA-21077 (двигатель 2105, 1,3 л, 8 кл. , карбюратор, ременной привод ГРМ — экспортная версия для Великобритании)
LADA-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)
LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ)
LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

В таблицах ниже приведены технические характеристики автомобиля ВАЗ 2107 и его модификаций.

Итак, ВАЗ 2107 технические характеристики, размеры, параметры.
ВАЗ 2107 выпускалась с марта 1982 по апрель 2012.
В Египте выпускается с 2006 года и по сей день.
Имеет 5-ти местный кузов типа седан, рядные бензиновые 4-цилиндровые двигатели, в паре с 4-х или 5-ти ступенчатой механической КПП.
Входит в класс субкомпактных автомобилей, по европейской классификации — класс «B». И никакой не С, как говорят на форумах. С класс — это Ford Focus, KIA Ceed и т.д.
Колесная формула 4х2, привод на задние колёса.
Прародителем является итальянский Fiat 124.

Общие параметры ВАЗ 2107

Длина — 4145 мм
Ширина — 1620 мм
Высота — 1446 мм
База — 2424 мм
Колея передних колёс — 1365 мм
Колея задних колёс — 1321 мм
Клиренс (дорожный просвет) — до поперечины передней подвески — 159 мм, до балки заднего моста — 154, до корпуса глушителя — 120 мм.
Неплохо, например у Опель Зафира, всего 150 мм до самой верхней точки.
Грузоподъёмность — 400 кг
Объём багажника — 385 литров
Собственная масса — 1060 кг
Полная масса — 1460 кг
Масса буксируемого прицепа, без тормозов — 300 кг, с тормозами — 600 кг.

Двигатели ВАЗ 2107

ВАЗ 2107 комплектовался несколькими двигателями (для России и СССР), это:
двигатель ВАЗ 2103 (8-ми кл.,1500 см3, 71 л.с., карбюратор)
двигатель ВАЗ 2105 (8-ми кл., 1300 см3, 64 л.с., карбюратор, ременной привод ГРМ)
двигатель ВАЗ 2106 (8-ми кл., 1600 см3, 79 л.с., карбюратор)
двигатель ВАЗ 2104 (8-ми кл., 1500 см5, 68 л.с., центральный впрыск)
двигатель ВАЗ 21067 (8-ми кл., 1600 см3, 74 л.с., распределённый впрыск)
двигатель РПД (роторный, 1300 см3, 140 л.с.)
Диаметр и ход поршня:
— для 1300 = 79 мм х 66 мм
— для 1500 = 76 мм х 80 мм
— для 1600 = 79 мм х 80 мм
— для 1700 = 82 мм х 80 мм
Степень сжатия для всех двигателей — 8,5
Порядок работы цилиндров: 1-3-4-2
Для карбюраторных ВАЗ 2107 использовались карбюраторы ДААЗ 2107-1107010 и их модификации.
В качестве топлива используется бензин А-92.
Инжектор под нормы Евро-3 уже расчитан на бензин А-95.
Свечи для ВАЗ 2107:
— для карбюраторных двигателей — А17ДВР или А17ДВ-10;
— для инжектора — А17ДВРМ.
Масло для ВАЗ 2107:
Для всех двигателей классики оптимальный выбор — полусинтетика 5W40.
Если в вашем регионе сильные морозы, и большую часть времени ниже минус 30, то выбор 0W40
Если же у вас морозы не сильные, а лето жаркое, то масло лучше 10W40.
Замена масла призводится 1 раз в 10.000 км

Цельнометалический, несущий, с 4-ми дверьми.
Жёсткость кузова — 7200 Нм/град.
Ширина салона ВАЗ 2107, и всей классики в целом (от обшивок задних дверей на уровне сидения) — 1250 мм
Между центральными стойками салона, на уровне 80 см от пола — 1234 мм
Длина проёма передней двери ВАЗ 2107 (и всей классики) — 889 мм, задней двери — 819 мм.

Электрооборудование ВАЗ 2107

Тип проводки: однопроводная, минус на кузове авто (масса).
Аккумуляторная батарея: 6СТ-55, ёмкость 55 Ач. Подходят и батареи ёмкостью 60 и 65 Ампер, но нужно проверять по габаритам.
Обычно это 242 мм х 175мм х 192 мм.
Рабочее напряжение в сети: 13,6 -14,6 вольт.
Генератор (Г221) должен отдавать силу тока не более 1/10 от ёмкости аккумулятора, т.е. примерно от 2 до 5,5 Ампер.
Катушка зажигания — Б117 или Б117-А (для карбюраторных)
Стартер — СТ221
Тип ламп:
— лампа ближнего и дальнего света: h5 или АКП2-60+55 (по-русски)
— лампа габаритов и боковых поворотников: T4W или А12-4-1
— лампа повотоников в блок-фаре, противотуманок, заднего хода и стоп-сигнала: P21W или А12-21-3
— лампа освещения номерного знака и освещения салона: C5W или АС12-5-1

Топливный бак (включая резерв 5 литров) — вмещает 39 литров бензина
Система смазки (включая маслянный фильтр) — вмещает 3,75 литра масла
Система охлаждения двигателя (включая отопитель салона) — 9,85 литров тосола
Бачок омывателя — 2 литра
Картер КПП — 1,35 литра трансмиссионного масла (полусинтетика GL-5 75W90)/ для 5-ти ступенчатой КПП — 1,59 литра
Картер заднего моста — 1,3 литра полусинтетики GL-5 (75W90)
Система гидропривода сцепления — 200 мл
Тормозная система 660 мл

Подвеска и колёса ВАЗ 2107

Передняя подвеска: независимая, на двойных поперечных рычагах, со стабилизатором поперечной устойчивости и гидравлическими амортизаторами.
Задняя подеска: зависимая, с жёсткой балкой заднего моста и 5-ю реактивными тягами, на гидравлических амортизаторах.
Стандартные диски ВАЗ 2107: 5Jxl3h3 с вылетом 29 мм,
крепятся на 4 болта с диаметром отверстий 98 мм, диаметр отверстия под ступицу — 58,5 мм)
Шины: камерные или бескамерные 175/70R13 или 165/70R13
Рекомендуемое давление в шинах:
— передние колёса — 1,7 кг/см2
— задние колёса — 2,0 кг/см2
Для большей мягкости и комфортности езды можно снижать на 0,1 кг/см2

Максимальная скорость:
с 4-х ступ. КПП — 145 км/час
с 5-ти ступ. КПП — 152 км/час
Разгон до 100 км/час:
с дв. 1300 — 19 секунд
с дв. 1500 — 17 секунд
с дв. 1600 — 16 секунд
Расход топлива, трасса/город: 6,9 / 9,6 литра для всех моделей примерно одинаково.

В 1982 году Волжский автозавод выпустил новую модель ВАЗ 2107. Изначально это был автомобиль карбюраторного типа. Объем двигателя на разных модификациях авто отличался. Модель ВАЗ 21074 инжектор имеет объем двигателя 1,6 литра, что в точности соответствует объему двигателя ВАЗ 21074 с карбюраторным двигателем от «шестерки».

В целом автомобиль создавался на базе ВАЗ 2105. Инжекторный двигатель более экономичный и стал устанавливаться на ВАЗ 21074 с 2006 года, особенно для выполнения условий по экологической безопасности.

ВАЗ 2107, а также его модификации стали бесспорными лидерами российского автопрома благодаря удачному соотношению цены и качества. ВАЗ 21074 карбюратор позаимствовал свой двигатель у ВАЗ 2106, а инжекторный ВАЗ 21074 – от модели 21067.

Технические характеристики ВАЗ 21074

Для ВАЗ 21074 инжектор присущи свои технические характеристики, определяющие его работу. Тип кузова автомобиля – седан с 4 дверями и 5 посадочными местами. Грузоподъемность автомобиля 400 кг. Вес багажа на крыше должен быть не более 50 кг. Клиренс авто в среднем составляет 16,4 см. А вот минимальное его значение составляет 9 см до нейтрализатора, что нужно учитывать при езде по некачественным дорогам. Максимальная скорость этого авто составляет до 150 км/ч. Разгон до 100 км/ ч осуществляется за 16-19 секунд.

Двигатель ВАЗ 21074 инжектор является рядным четырехцилиндровым с диаметром цилиндра 7,9 см и ходом поршня 8 см. Система питания с распределенным впрыском. Мощность двигателя 73,6 л. с. при рабочем объеме 1,6 литра и 5000 об/мин.
Относительно трансмиссии ВАЗ 21074 инжектор технические характеристики можно выделить следующие. В авто установлена механическая 5-ступенчатая коробка передач. Машина с задним приводом.

Ходовая часть авто представлена двумя подвесками передней подвеской независимой на двух рычагах и задней зависимой подвеской (с жесткой балкой). Дорожный просвет у этого автомобиля на высоком уровне, еще бы, это ж российский автомобиль. Тормозная система представлена передним дисковым тормозным механизмом и задним барабанным механизмом.

В целом характеристики ВАЗ 21074 инжектор говорят о том, что автомобиль неплох и сможет долго прослужить своему владельцу. Он надежный в эксплуатации, но говорить о значительной экономичности двигателя не получится, так как расход топлива в среднем составляет 6,8-9,6 литра на 100 км в зависимости от характера езды.

Как работает схема управления ВАЗ 21074 инжектор

ВАЗ 21074 с инжекторным типом двигателя имеет свои особенности. Во-первых, это электронное управление работой двигателя. Такая система четко контролирует состав топливной смеси. Также под управлением работает и топливный насос, который включается и выключается с помощью электроники. Такое управление осуществляется над всеми частями двигателя.

Схема ВАЗ 21074 инжектор состоит из таких основных составляющих: электронного блока, нескольких датчиков, соединяющих проводов. На приборной панели имеется контрольная лампа, которая загорается в случае неисправностей в работе элементов системы. Когда автомобиль начинает свою работу и двигатель заводится, начинается проверка его работы. Сигнальная лампа сначала включается, а затем, если все в порядке, гаснет. Если в процессе работы автомобиля лампа загорается, то это свидетельствует о возможных сбоях в работе двигателя.

В ВАЗ 21074 инжектор генератор установлен трехфазный переменного тока. К нему встроен блок выпрямления и регулятор напряжения.

Самым важным элементом электронной схемы является блок управления. Именно он занимается выработкой сигналов для управления работой двигателя и обработкой, поступающих от датчиков показателей работы частей системы. Блок имеет встроенную память, данные в которой хранятся даже при отсутствии питания.

Датчики служат для выработки сигналов о работе, например, коленчатого вала и прочего, что позволяет синхронизировать работу элементов системы между собой.

В целом правильная эксплуатация ВАЗ 21074 инжектор позволяет уделять машине минимум внимания и периодически проверять ее на специальном диагностическом оборудовании. А вот карбюраторный двигатель более прихотлив и потребует больше внимания, так как его придется периодически прочищать, регулировать и тюнинговать. Например, очень часто делают тюнинг ВАЗ 2109 (карбюратор).

Также стоит отметить, что у ВАЗ 21074 (инжектор) цена является доступной (в среднем около 4000 $, если поискать, то можно найти и за 2000$, но с ней еще придется повозиться), что, безусловно, является дополнительным плюсом наряду с экономичностью и надежностью работы авто.

Ну и напоследок видео о том, как разгоняется ВАЗ 21074 инжектор до 150 км/ч:

Какая мощность двигателя у ваз 2106. Все автомобили ваз. Снятие и установка

ВАЗ-2106 («Lada») — легковой заднеприводный автомобиль с кузовом типа седан. Разработан на Волжском автомобильном заводе. Выпускался с 1976 по 2006 год.

История

Первый автомобиль ВАЗ-2106 сошел с III линии главного конвейера 21 февраля 1976 г. Когда в Тольятти освоили производство модели ВАЗ-2106 (Lada 1600), которая была переработана для отечественных условий эксплуатации из FIAT 124 Speciale образца 1972 года, никто не мог и предположить, что именно она станет самой популярной и массовой продукцией Волжского автозавода.

ВАЗ-2106 является рестайлинговой версией ВАЗ-2103. «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененным оформлением кузова и салона. Улучшена эргономика, дизайн был упрощён и «осовременен» за счёт уменьшения количества хромированных элементов и увеличения — пластиковых.

По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортабельным интерьером, были верхом комфорта и престижа для широких слоев автолюбителей СССР. В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но дорогого и менее «практичного», чем прочие «Жигули». Приличная для того времени динамика (максимальные 150 км/ч и 16 с до 100 км/ч), рельефные сиденья с подголовниками, панель приборов с тахометром и прекрасная звукоизоляция — было что ценить.

В своё время, автомобиль пользовался немалой популярностью у автолюбителей благодаря мягкому ходу, хорошей управляемости, высокой ремонтопригодности и относительной долговечности. По качеству сборки «шестёрка» занимала одну из лидирующих позиций среди остальных ВАЗовских машин.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 64-сильным двигателем ВАЗ-21011. Они популярностью «шахи» в народе не пользовались, но масштаб их производства нарастал (особенно 21063), и в условиях советского дефицита потребителю приходилось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем, заметно ухудшавшим динамику С 1980 года начали монтировать карбюраторы Озон типа 2107. Изменение электрики в связи с меняющейся технологией происходило постоянно. В 1977-м машины начали оснащать новыми клеммами и соединениями проводки, а с 1986-го устанавливают новое реле.

В 1982 году проведена первая модернизация автомобиля. На ВАЗ-2106 начали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988-м модернизацию прошла система выпуска: в ней поставили прокладку и гайку одноразового пользования. В 1990 году на ВАЗе освоили своего рода комплектацию Люкс — ВАЗ-21065 со стандартным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (21053-1107010-03), галогенными фарами, улучшенной обивкой салона и иными подголовниками сидений. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами с встроенными поворотниками и несколько иной электрической схемой. С 1985 года поначалу на экспортные модификации, затем иногда и на «внутренние» начали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ-21074, что значительно снижает расход топлива на трассе и шум от двигателя.

Но времена меняются. К концу 1980-х эта модель с модификациями осталась самой массовой и популярной в программе ВАЗа. Конечно, престижной ее уже не считали, но добрая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». На него не влияли даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступен по цене, что перешел в разряд непритязательных «рабочих лошадок». У него сложилась и постоянная армия поклонников.

Однако теперь ВАЗ-2106 все же постепенно сдает позиции, прежде всего из-за морального старения дизайна и интерьера, а также довольно невысоких ездовых качеств, органически присущих классической компоновке. Тем не менее у «шестерки» есть все шансы встретить на конвейере и свой тридцатилетний юбилей.

Производство ВАЗ-2106 было начато на Волжском автомобильном заводе в 1976 году. С 1998 года автомобиль выпускался на конвейере компании «Рослада» в Сызрани. В 2002 году производство было перенесено на завод «Ижавто» в Ижевске. В январе 2006года ВАЗ-2106 был снят с производства через 30 лет после начала выпуска.

Модификации

ВАЗ-21060 -рабочий объём 1600 куб.см
— пикап со встроенной в кузов палаткой, сделан по заказу технической дирекции.

ВАЗ-21061 — Двигатель ВАЗ-2103, рабочий объём 1500 см.

Но изначально ВАЗ-21061 был вариант машины для Канады

«Канадский» вариант с мощными бамперами из аллюминиевого профиля. ему был присвоен индекс 21061, но затем Канада «отпала», и его носила самая «хилая» модификация с двигателем 1,3 л.

ВАЗ-21062 — Экспортный вариант ВАЗ-2106 с правым расположением рулевого колеса.
ВАЗ-21063 — рабочий объём 1300 куб.см (от ВАЗ 21011(модификация ВАЗ 2101)) карбюратор «Озон» 2105-1107010-20
ВАЗ-21064 — Модель ВАЗ-21064 представляет собой экспортную модификацию ВАЗ-21061.
ВАЗ-21065 — Рабочий объём 1500 куб.см, бамперы от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор «SOLEX-21053», электростеклоподъемники передних дверей,травмобезопасное рулевое колесо, иная обивка салона, иные сиденья с подголовниками.
ВАЗ-21065-01 — Рабочий объём 1500 куб.см, бамперы от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3.9, карбюратор «Солекс 21053», электростеклоподъемники передних дверей
ВАЗ-21066 — Экспортный вариант ВАЗ-21063 с правым расположением рулевого колеса.
ВАЗ-21067 — Ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3, который является модификацией двигателя ВАЗ-2106 с системой впрыска топлива и каталитическим нейтрализатором, выполняющим нормы токсичности Евро 2. На ижевских автомобилях модели ВАЗ-21067 нет трамблера, механического бензонасоса с рычажком ручной подкачки и карбюратора. Компоненты системы питания для инжекторной «шестерки» позаимствованы у переднеприводных вазовских машин. Блок управления – «Январь 5.1», только со своими калибровками. Воздушный и топливный фильтры, модуль зажигания тоже унифицированы. Ресивер – от впрыскового «нивовского» мотора. Датчик скорости установлен на коробке передач в месте присоединения троса спидометра, а последний подключен через переходник – так же, как на «Ниве» ВАЗ-21214. Нейтрализатор в системе выпуска и адсорбер обеспечивают Евро 2 не только по выхлопу, но и по испарениям топлива. Октановое число применяемого бензина не изменилось – АИ-92, ведь степень сжатия двигателя осталась прежней.
ВАЗ-21067-20 — экспериментальный, с инжекторным двигателем 2106, рабочий объём 1600 куб. см, 2005 год, левый руль
ВАЗ-21068 — был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.
ВАЗ-21069 — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ — 411 мощностью 120 л.с. С 1983 года мог устанавливаться мотор ВАЗ — 413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗов ВАЗ-415. Автомобили изготавливались по заказу спецслужб.
— «Псевдо-семёрка» для семьи Брежнева, сделанная из обычной «шестёрки». Получила прозвище «пол-седьмого».

Модель	Рабочий объём двигателя, куб.см	Примечания
2106		Снята с производства в 1993 году.
21061
21062
21063
21064
21065
21066
21067
21067-20	1600 (моновпрыск)	экспериментальный с инжекторным двигателем 2106, 2005 год
21069		с двигателем от Самары-21083, 1988 год

Технические характеристики ВАЗ-2106

Года выпуска


	Lada 1600 GL (Nederland)	Lada 1600 LS (экспортная версия)	ВАЗ 2106	ВАЗ 21061	ВАЗ 21063	Lada 1600 (2106)	Lada 1600 ES 4-Door Saloon UK market (21064)
Модификация	—	—	1600	1. 5	—	1.6	—
—	—	1976	1976	—	1977-85	—
Геометрия
Тип кузова	Седан	Седан	Седан	Седан	Седан	Седан	Седан
Количество дверей	—	4	4	4	4	4	—
Количество мест	—	5	5	5	5	5	—
	—	Левый	Левый	Левый	Левый	Левый	Правый
	—	4116 мм	4166 мм	4166 мм	—	—	—
	—	1611 мм	1611 мм	1611 мм	—	—	—
	—	—	1440 мм	1440 мм	—	—	—
Колесная база	—	2424 мм	2424 мм	2424 мм	—	—	—
Колея передняя	—	1365 мм	1365 мм	—	—	—	—
Колея задняя	—	1321 мм	1321 мм	—	—	—	—
	—	—	170 мм	170 мм	—	—	—
Снаряженная масса	—	1030 кг	1045 кг	1085 кг	—	—	—
Полная масса	—	1430 кг	1445 кг	1485 кг	—	—	—
Двигатель
Двигатель	—	—	ВАЗ 2106	ВАЗ 2103	ВАЗ 21011	ВАЗ 2106	—
Расположение	—	спереди, продольно	спереди, продольно	спереди, продольно	спереди, продольно	спереди, продольно	—
	—	—	бензиновый	бензиновый	бензиновый	бензиновый	—
Система питания	—	—	карбюратор	карбюратор	карбюратор	карбюратор	—
Диаметр цилиндров	—	—	79 мм	76 мм	79 мм	79 мм	—
Ход поршня	—	—	80 мм	80 мм	66 мм	80 мм	—
Степень сжатия	—	—	8. 5	8.5	8.5	8.5	—
	—	1.568 л	1.57 л	1.452 л	1.294 л	1.57 л	—
Турбонаддув	—	—	нет	нет	нет	нет	—
Мощность	—	78 л.с.	80 л.с. при 5400 об/мин	77 л.с. при 5600 об/мин	69 л.с. при 5600 об/мин	80 л.с. при 5400 об/мин	—
Крутящий момент	—	—	122 Нм при 3000 об/мин	106 Нм при 3500 об/мин	94 Нм при 3400 об/мин	122 Нм при 3000 об/мин	—
Марка топлива	—	—	АИ-93	АИ-93	АИ-93	АИ-93	—
Трансмиссия

1. Краткая техническая характеристика машины или двигателя

2. Назначение, устройство и работа КШМ

3. Назначение, устройство и работа ГРМ

4. Назначение системы питания, устройство и работа ее механизмов

5. Назначение систем смазки и охлаждения, устройство и работа их агрегатов

6.Техническое обслуживание двигателя

1. Краткая техническая характеристика машины или двигателя

Двигателями называется машина, превращающая любой вид энергии в механическую. На автомобили ВАЗ-2106 установлен двигатель внутреннего сгорания, то есть тепловой двигатель, в котором используется работа расширения газообразных продуктов сгорания топлива, сжигаемого в специальных камерах.

Двигатель ВАЗ-2106 состоит из следующих механизмов и систем: кривошипношатунного механизма, уравновешивающего механизма, газораспределительного механизма, системы питания, системы смазки, системы охлаждения, системы пуска и системы зажигания.

Остовом двигателя служит блок-картер или картер, которые сверху закрываются головкой, а снизу поддоном. Между головкой и картером, а также между картером и поддоном устанавливают уплотнительные прокладки.

Рис. 1. Двигатель автомобиля ВАЗ-2106: 1 — коленчатый вал: 2 — зубчатый шкив коленчатого вала; 3 -шкив привода вентилятора водяного насоса и генератора; 4 — храповик; 5 — крышка привода распределительного вала, 6 — средняя крышка; 7-шкив генератора; 8 — зубчатый шкив привода масляного насоса и распределителя зажигания; 9 — вентилятор; 10 — блок цилиндров; 11- натяжной ролик; 12 — зубчатый ремень; 13 — головка блока цилиндров; 14 — зубчатый шкив распределительного вала; 15 — верхняя крышка; 16 — выпускной клапан; 17-впускной клапан; 18 — распределительный вал; 19- крышка механизма газораспределения; 20 -прокладка головки блока цилиндров; 21 — маховик; 22 — кронштейн переда ней опоры; 23 — буфер подушки передней опоры; 24 — подушка; 25 — картер; 26 — поршень: 27 — пробка для слива масла; 28 — шатун; 29 — поддон.

Все механизмы и системы двигателя размещаются внутри или снаружи остова.

2. Назначение, устройство и работа КШМ

Кривошипно-шатунный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршней во вращательное движение коленчатого вала. К нему относятся: блок 10 (см. рис. 1) цилиндров, головка 13 блока цилиндров, поршни 25 с компрессионными и маслосъемными кольцами, поршневые пальцы, шатуны 28, коленчатый вал, коренные и шатунные подшипники, маховик 21 и поддон 29.

Блок цилиндров двигателя автомобиля ВАЗ-2106 типа блок-картер отливается из специального высокопрочного низколегированного чугуна вместе с цилиндрами, внутренние поверхности которых обработаны хонингованием. Для увеличения, жесткости конструкции нижняя плоскость блока расположена на 50 мм ниже оси колёнчатого вала, а в зонах опор коренных подшипников имеются оребренные перегородки. Пространство между наружной поверхностью стенок цилиндров и внутренней поверхностью стенок блока образует рубашку. В поперечных перегородках нижней части блока расположены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников невзаимозаменяемые и для правильной сборки пронумерованы. Снизу блок закрывается стальным штампованным поддоном, в котором находится необходимый запас масла. Впереди блока размещены детали привода распределительного вала, закрываемые крышками.

Головки блоков цилиндров двигателей отливаются из алюминиевого сплава, они являются общими для всех цилиндров. В головках выполнена основная часть камеры сгорания, в них имеются также впускные и выпускные каналы и резьбовые отверстия для установки свечей зажигания. Двойные стенки головки образуют пространство, соединенное с рубашкой охлаждения цилиндров, в нем циркулирует охлаждающая жидкость. Головка крепится к блоку цилиндров болтами или шпильками.

Поршень служит для восприятия силы давления газов и передачи ее через поршневой палец и шатун на коленчатый вал. Поршни двигателя отливаются из алюминиевых сплавов. У поршня различают две части: головку и юбку. Днище головки образует нижнюю часть камеры сгорания и воспринимает давление газов при их расширении. В головке выполнены канавки, в которые устанавливаются поршневые кольца.

Юбкой называется нижняя часть поршня, которая служит для направления его движения в цилиндре.

Рис. 2. Детали кривошипно-шатунного механизма двигателя автомобиля ВАЗ-2106: 1 — коленчатый вал; 2 — вкладыш подшипника нижней головки шатуна; 3 — поршневой палец; 4- шатун; 5 — болт крышки шатуна; 6 — крышка нижней головки шатуна;7-головка поршня; 8 — бобышка; 9- лунки; 10- маховик; 11- подшипник ведущего вала коробки передач; 12- зубчатый венец маховика; 13 — упорное полукольцо;14 — вкладыши первого, второго, четвертого и пятого коренных подшипников; 15-вкладыши третьего (центрального) коренного подшипника; 16 — компрессионные кольца;17-расширительная пружина; 18 — маслосъемное кольцо; А — противовес; Б- шатунная шейка; В — коренная шейка.

Вследствие неодинакового расширения головки и юбки (головка больше нагревается, а поэтому и больше расширяется) диаметр головки делают меньше диаметра юбки. Юбка поршня в поперечном сечении овальная с меньшей осью овала в плоскости поршневого пальца и большей — в плоскости действия боковых сил, что дает возможность уменьшить зазор между поршнем и цилиндром и исключить стуки при работе холодного двигателя. В средней части поршня в юбке имеются две бобышки 8 для установки поршневого пальца 3 .

На днищах поршней двигателя автомобиля ВАЗ-2106 выфрезерованы лунки 9 для предотвращения повреждения деталей механизма газораспределения и самого поршня.

Поршневые кольца , изготовляемые из специального чугуна, имеют разрезы (замки). Два верхних кольца 16 (рис. 2) являются компрессионными, они служат для уменьшения утечки газов. Верхнее компрессионное кольцо хромировано, что повышает его износостойкость и предотвращает появление задиров на гильзах цилиндров, нижнее — фосфатировано.

Третье поршневое кольцо 18 — маслосъемное, на наружной поверхности оно имеет проточку и несколько щелевидных прорезей для отвода излишнего масла, снимаемого со стенок цилиндра, во внутреннюю полость поршня. На внутренней поверхности маслосъемного кольца проточена канавка, в которую устанавливается стальная расширительная пружина 17.

Поршневой палец 3 (рис. 2) служит для шарнирного соединения поршня с шатуном. Он выполнен пустотелым и изготовлен из стали, наружная поверхность его цементирована или закалена токами высокой частоты.

От продольного перемещения, в результате которого могут возникнуть задиры на стенках цилиндров, поршневой палец в двигателе ВАЗ-2106 зафиксирован в верхней головке шатуна путем горячей посадки.

Шатун соединяет поршень с шатунной шейкой коленчатого вала. Он служит для передачи сил давления газов от поршня на коленчатый вал при рабочем ходе, а при осуществлении вспомогательных тактов — усилий от коленчатого вала к поршню. Он представляет собой стержень двутаврового сечения с верхней и нижней головками. Нижняя головка делается разъемной, в нее вставлены тонкостенные вкладыши 2.

Коленчатый вал 1 (рис. 2) двигателя ВАЗ — пятиопорный, отливается из специального высокопрочного чугуна и устанавливается в коренных подшипниках, имеющих вкладыши 14 и 15. Вкладыши сталеалюминиевые. Они состоят из двух одинаковых половин, которые от проворачивания удерживаются выступами, входящими в соответствующие пазы. Для разгрузки коренных подшипников от действия центробежных сил служат противовесы А, отливаемые вместе с валом. В коренных шейках В, щеках и шатунных шейках Б просверлены каналы для подвода масла к шатунным подшипникам, па переднем конце вала двигателя установлены два шкива, от одного из них с помощью зубчатой ременной передачи осуществляется привод распределительного вала, а также масляного насоса и распределителя зажигания, а от другого обычным клиновым ремнем приводятся вентилятор с центробежным водяным насосом и генератор.

Все эти детали установлены на сегментных шпонках и закреплены храповиком, ввернутым в передний торец вала. Храповик служит для проворачивания коленчатого вала пусковой рукояткой. На заднем конце коленчатого вала установлен чугунный маховик 10. Передний и задний концы коленчатого вала, выходящие из блока, уплотнены резиновыми сальниками. Отвод масла от сальников достигается с помощью маслосгонной резьбы, выполненной на задней шейке вала.

Маховик 10 (см. рис. 2) служит для вывода поршней из мертвых точек, обеспечения; равномерного вращения коленчатого вала, кроме того, способствует за счет своей массы плавному троганию автомобиля. На его обод напрессован стальной зубчатый венец, с помощью которого осуществляется пуск двигателя стартером.

3. Назначение, устройство и работа ГРМ

Механизм газораспределения служит для своевременного впуска горючей смеси в цилиндры двигателя и выпуска из них отработавших газов. У двигателя ВАЗ-2106 он состоит из распределительного вала (рис.3), рычагов 18 с пружинами 17, впускных 2 и выпускных 19 клапанов с пружинами 7 и 8 и деталями их крепления 5, 6, 9 и 10, деталей привода.

Пятиопорный чугунный распределительный вал с восемью кулачками установлен в корпусе 13, выполненном из алюминиевого сплава и прикрепленном к головке блока цилиндров шпильками с гайками. Распределительный вал приводится во вращение от шкива 4 (рис. 13) коленчатого вала посредством зубчатого ремня 10, который одновременно через шкив 13 осуществляет привод масляного насоса, распределителя зажигания и топливного насоса. Шкивы коленчатого и распределительного валов, вала привода масляного насоса зубчатые.

Двигатель ВАЗ 2106 монтируется на легковых авто производства Волжского автомобильного завода, деятельность которого начала вестись в 1976 году. Мотор Ваз 2106 — это четырехтактный силовой агрегат, схема — карбюраторная, устройство — рядное.

Особенности конструкции

Охлаждение мотора производится в замкнутом контуре при помощи циркуляции охлаждающей жидкости. Принцип работы охлаждающей системы- принудительный.

Схема работы смазочной системы комбинированная — разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1-3-4-2.

Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и дополнительный тюнинг двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 производится после ознакомления с новыми ценами на данный вид мотора. Перед тем как приступать к замене движка, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, «НИВА», ВАЗ 2106.Транспортные средства марки УАЗ не комплектуются данными моторами.

Шестой движок — описание технических характеристик

Основные технические характеристики мотора:

Блок 2106 цилиндров изготовлен из чугуна.
Питание производится по карбюраторной схеме.
Тип мотора — бензиновый, рядный.
Число цилиндров в блоке равно 4.
Каждый цилиндр диаметром 79 мм оборудован двумя клапанами.
Величина хода поршня равна 80 мм.
Степень сжатия движка равна 8,5 атмосфер.
Мощность двигателя ВАЗ 2106 — 75 лс.
Обороты равны 5400 об/мин.
Величина крутящего момента 116 Нм.
Рекомендуемое топливо — АИ 92.
Вес двигателя ВАЗ 2106 в сборе равен 121 кг.
Замена масла в двигателе ВАЗ 2106 — требуемое количество 3,5 литров.
Виды рекомендованных марок моторного масла:10w-40,5w-40, 15w-40, 5w-30.
Тюнинг ВАЗ 2106 — лошадиный равен 200.

Каждая инженерная доработка привела к значительному улучшению конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что удалось существенно улучшить

Усовершенствованная характеристика ВАЗ 2106:

Использование нового блока цилиндров улучшенной конструкции с измененным диаметром.
Двигатель ВАЗ 2106 обладает увеличенной мощностью благодаря увеличению общего объема силового агрегата и улучшению характеристик и свойств цилиндров.
Использование новых прокладок в связи с изменением диаметров цилиндров.
Оснащение поршнями диаметром 79 мм, позаимствованными у одиннадцатой модели.
Обеспечение равномерности нагрева поршней благодаря цилиндрическим лункам в моторе и использованию стальных пластин терморегулирующих на поршнях.

Специальные терморегулирующие пластины, устанавливаемые в поршнях, изготовлены из стали высокого качества.

Техническое обслуживание силового агрегата 2106

Для определения возможных проблем в работе автомобиля необходимо проводить регулярное диагностирование всей машины. При помощи мастера устанавливаются нормативы функционирования всех систем механизма.

Успешный ремонт двигателя ВАЗ 2106 своими руками производится приобладании определенным опытом и навыками. В помощь мастерам выпущена специальная книга-руководство, приобрести которую можно в торговой сети в магазинах, которые торгуют автомобильными запасными частями.

ВАЗ 2106 ремонт, сборка и разборка производятся при наличии опыта работы, также необходим полный свой набор инструментов и необходимых запчастей.

Наиболее часто встречающиеся поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

Увеличивается внутренний диаметр цилиндрана 0,15 мм после прохождения более 5 тыс. км. Данный дефект образуется, если не производится своевременная замена моторной смазки.
Изнашивается распределительный вал.
Шумовые эффекты в виде постукиваний в двигателе. Данный дефект устраняют при помощи регулировки клапанов, замены топлива на более высокооктановое горючее. Если эти мероприятия не помогли, то необходимо обратиться в ближайшее СТО, где будут проведены диагностика и ремонт поршней и подшипников шатуна.
Падает давление масла. При этом смазка не поступает к трущимся поверхностям, вследствие чего возрастает сила трения, вызывающая сгорание прокладок, ускоренный износ рабочих деталей, устройство приходит в негодность.
Скрипы свидетельствуют о поломках в натяжителе цепи газораспределительного механизма, успокоителе или в подшипнике помпы.
Если двигатель глохнет на ходу, необходимо заняться системами зажигания либо питания.
Выключение мотора при холостых оборотах происходит при сбое в регулировках оборотов холостого хода или воздушной заслонки.
Троение движка, при данном дефекте необходимо отрегулировать или заменить прогоревшие клапаны, прокладку ГБЦ. Причиной троения также может стать горючее, обладающее низким октановым числом.

Почему греется двигатель

Наиболее частым дефектом двигателя 2106 является его перегрев. Рабочая температура двигателя находится перед отметкой +96°С.

Причинами того, что мотор начал сильно греться, могут являться неисправности следующих систем и узлов:

термостат, возникновение воздушной пробки;
радиатора, его засорение;
низкое качество жидкости, применяемойдля охлаждения;
вентилятор вышел из строя.

При выявлении перегрева двигателя нужно срочно остановить машину и произвести тщательное обследование и устранение причины. Если движок начал нагреваться по причине поломки термостата, то данное устройство необходимо заменить на новый экземпляр.

При дефектах в радиаторе необходимо дать время для того, чтобы охлаждающая жидкость полностью остыла и только после этого начать диагностику, слив антифриза и устранение поломки.

Как форсировать двигатель ВАЗ

Чтобы усилить мощность мотора применяются различные технологии.Форсирование двигателя ВАЗ 2106 производится при помощи тюнинга.

Самый эффективный способ — это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

Ваз 2106 турбо конкурирует на дорогах со многими именитыми брендами.

Турбина, турбонаддув устанавливаются на улучшенную шестерку с целью ее модернизации. При этом ее мощность существенно увеличивается. Установка специальных деталей внутрь силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используют любители высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат по уходу и контролю за работой всех систем, по периодическому техосмотру. Стоимость установки доходит до половины цены машины.

Характеристика двигателя ВАЗ 2106

Двигатель Ваз 1,6л.
Годы выпуска – (1976 – наше время)
Материал блока цилиндров – чугун
Система питания – карбюратор/инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80 мм
Диаметр цилиндра – 79 мм
Степень сжатия – 8,5
Объем двигателя 2106 – 1569 см. куб.
Мощность двигателя 2106 – 75 л.с. /5400 об.мин
Крутящий момент – 116 Нм/3000 об.мин
Топливо – АИ92
Расход топлива — город 10.3л. | трасса 7.4 л. | смешанн. 10л/100 км
Расход масла — 700 гр на 1000 км
Габаритные размеры двигателя 2106 (ДхШхВ), мм — 565х541х665
Вес двигателя 2106 — 121 кг
Масло в двигатель 2106:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2106: 3.75 л.
При замене заливать около 3.5 л.

Ресурс двигателя ваз 2106:
1. По данным завода – 125 тыс.км
2. На практике – до 200 тыс.км

ТЮНИНГ
Потенциал – 200 л.с.
Без потери ресурса – 80 л. с.

Двигатель устанавливался на:
ВАЗ 2106
ВАЗ 2121 «Нива»
ВАЗ 21074

Проблемы, неисправности и ремонт двигателя 2106

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Двигатель от Приоры на ВАЗ 2106

Завалялся лишний приоромотор в гараже?Не спешите отправлять его на свалку, есть идея получше. Установка 16 клапанного двигателя на Ваз 2106, это один из лучших способов получить надежных 100 л.с, но в тоже время процедура довольно непростая, придется пилить болгаркой моторный щит, переваривать поддон, установить подшипник коленвала 2101 на восьмерочный, родная коробка остается, сцепление меняется на приоровское. Кроме того, доработки потребует маховик, система выпуска, охлаждения и привод акселератора. Не пугает?Тогда попробовать стоит. Материалы с поэтапным фотоотчетом широко доступны, найти труда не составит. С двигателем 2112 на Ваз 2106 ситуация аналогичная, в любом случае подобный свап лучше чем выжимать соки со старого классического мотора. Все это реализуемо и с Нивой 1.7 и 1.8

Турбо двигатель ВАЗ 2106

Кроме того, на автомобиле ВАЗ-2106 мощность двигателя была повышена до 75 лошадиных сил.

Всего же на «шестерках» использовалось три основных типа силовых агрегатов:

мотор с объемом 1,6 литра, который представляет собой классическую модель и используется на подавляющем большинстве автомобилей, успешно доживших до сегодняшнего дня;
двигатель, объем которого составляет 1,3 литра. Для достижения данного показателя производитель немного уменьшил длину хода поршней (на 1,4 сантиметра в сравнении с предыдущей моделью). Кроме того, существенные коррективы были внесены в конструкцию блока цилиндров, газораспределительного механизма и распределительного вала. Наконец, для снижения расхода горючего и повышения эффективности сгорания топлива был использован принципиально новый карбюратор;
карбюраторный мотор с объемом в полтора литра. Главная его конструкционная особенность – это уменьшение диаметра поршней, а также ряд корректив, внесенных во все основные элементы поршневой и шатунной группы.

Неограниченные возможности для модернизации двигателя

ВАЗ 2107 карбюратор, инжектор — расход топлива

ВАЗ-2107 знает каждый россиянин. Если спросить на улице, все вспомнят пару моментов из жизни, связанных с этим автомобилем. Семерка производится с 1982 года, автомобиль пришел на смену ВАЗ 2105, и на тот момент ВАЗ-2107 был вроде люкс версией пятерки. Отличия были небольшие — появилась агрессивная решетка радиатора, которая придала модели более приятный, также изменениям подвергся капот и добавилось несколько мелочей в салоне. ВАЗ-2107 продавался рекордные 30 лет, последняя машина сошла с конвейера в 2012 году.

Содержание страницы

Двигатель 2103 75 л.с. 1.5л.

Особенности комплектации

Это один из первых двигателей, что устанавливались на данную модель. Максимальная скорость этого карбюраторного автомобиля — 155 км в час, при мощности 75 л.с. Двигатель, проверенный временем, спокойно проезжает 200 тысяч км без каких-либо проблем. Расход топлива по данным из Тольятти в городском цикле равен 11.5 литра, на трассе — не более 9.7.

Отзывы владельцев

Захар, Пермь. Купил после шестерки, машина более мягкая и динамичная. Расход у нее около 11 литров в городе, для такого двигателя много, ну а что можно получить от тракторного мотора. Работаю на такси, пока устраивает, а там видно будет.
Семен, Звенигород. Машина очень неплохая, у меня проблем с ней нет, езжу уже около 2 лет. Расход на трассе около 9 литров, в городе чуть побольше выходит. Во всяком случае – цена бензина для меня больная тема.
Артем, Москва. Покупал у своего деда модель 83 года в отличном состоянии, стояла у него в гараже. Я уже езжу года полтора, и вообще под капот не смотрю, расход у нее литров 11 в городе, много конечно, но на иномарку денег пока нет.
Анатолий, Самара. Машину купил на аукционе, взял за копейки, вложил около 30 тысяч, теперь езжу и проблем не знаю, в ней просто нечему ломаться. Расход у нее большой, это потому что карбюратор стоит.
Павел, Саранск. Расход бензина нереально большой, но если поднастроить карбюратор под себя, то выходит в городе не больше 9 литров – работаю на СТО, коллеги помогли.

Двигатель 2104 72 л.с. 1.5л.

Норма расхода топлива на 100 км

Модернизированный инжекторный двигатель 1.5л начали устанавливать в 2005 году. Заявленная мощность по данным производителя 72 л.с., максимальная скорость – 150 км в час. По данным тестов мощность и динамика мотора остались на прежних уровнях. Расход топлива в городских условиях не более 8.5 литра, на трассе колеблется в районе 7.

Реальный расход

Петр, Псков. Купил инжектор 1.5л, как оказалось то же самое, никаких изменений не произошло. Расход как и был тракторный так и остался. Хотя по ощущениям в среднем на 1 литр меньше стало тратиться.
Сергей, Красноярск. Машину дед подарил, сам уже не может ездить. Я стараюсь следить, но много чего надо сделать, расход у нее около 8 литров, если спокойно ездить.
Андрей, Челябинск. Долго восстанавливал после ДТП, вложил около 50 тысяч, мотор обновил. Расход теперь всего литров 8-9 в городе, был около 12 перед аварией.
Борис, Дмитров. Катаюсь и проблем не знаю, машина досталась неплохой сборки, я с ней уже 3-ий год не расстаюсь, расход у нее около 11 литров, ну а если ездить поспокойнее выходит около 9. Отличный автомобиль для наших дорог.
Денис, Хабаровск. Отец купил мне, чтобы учился ездить, расход большой у нее, для кармана студента накладно выходит, думаю взять дешевую иномарку лучше. На трассе когда гоняю больше 7 литров получается.

Двигатель 2106 74 л.с. 1.6л.

Официальная информация

Данный мотор – один из первых агрегатов, которые устанавливали на семерки. Это карбюраторный двигатель, способный разогнать автомобиль до скорости 150 км в час при мощности 74 л.с. Расход топлива в городском цикле около 10 литров, на трассе не более 7. Работает мотор в паре с 5-ступенчатой механической коробкой передач.

Расход бензина на 100 км

Станислав, Киров. Машину когда покупал был выбор между 1.5 с инжектором либо 1.6 карбюратор, были они 2 года разницы. Остановился на карбюраторе, он знаком всем и проблем ним нет. Расход правда великоват, в городе выходит не меньше 11 литров.
Николай, Москва. Ездил за ней в другой город, купил 1.6л 2002 года, гнал на расстояние 600 км и проблем не было, на трассе расход всего литров 7, если ехать спокойно, в городе больше литра на 3.
Дмитрий, Иваново. Купил у друга недорого, учусь еще ездить, уже помял крыло, заменил с покраской за 3 тысячи всего, расход у машины большой, примерно выходит литров 12.
Алексей, Санкт-Петербург. Машина очень греется в пробках (модель 2013 года выпуска), видимо из-за этого расход переваливает за 12-13 литров, машина дешевая в обслуживании, но на топливе не сэкономишь.
Иван, Каменногорск. Расход у нее большой, но подрегулировав карбюратор, снижается на 1-2 литра. Советую сделать то же самое – результат сразу почувствуется по кошельку.

Двигатель 21067 74 л.с. 1.6л.

Технические данные

Данный мотор — самый популярный в серии. За 7 лет было продано столько же инжекторных 1.6-литровых комплектаций, как за 23 года карбюраторных версий. Максимальная скорость – до 155 км в час, при мощности около 74 л.с. Расход топлива в городском цикле не превышает 9.8 литра, на трассе варьируется в пределах 7 литров.

Расход на российских дорогах

Юрий, Москва. Работаю на ней уже 2-ой год, 2 раза ездил на сервис по гарантии, больше проблем не было. Расход у нее в городе очень большой, для такого слабенького двигателя (литров 10-11 в городе).
Семен, Ростов. Машина 2008 года постоянно работает, днем ездит жена, ночью я работаю в такси, и при таком режиме до сих пор без проблем. Расход конечно очень большой, брал инжектор, думал меньше будет.
Оксана, Сыктывкар. Машину муж купил, чтоб я его иномарку не разбила, но езжу вроде аккуратно. Расход у нее большой, заправляюсь я частенько. Зато на трассе съедает только 7 литров.
Никита, Соликамск. Машина за 2 года начала гнить, пороги уже в плачевном состоянии, буду переваривать. Так-то проблем с ней не было пока, расход большой, но ведь автомобиль не менялся уже 7 лет, о чем еще можно говорить.
Константин, Тольятти. Купил с завода (2009 г.в.) недорого, машина так себе, думаю продавать уже, наездил за 7 лет 600 тысяч. Расход большой, двигатель слабый, он вообще по-моему с трактора.

Автомобиль в первое время поставлялся с механической 4-ступенчатой трансмиссией, в будущем же ее заменили на 5-ступенчатую. Вначале продавались только двигатели карбюраторного тип. В 2005 году им на смену пришли инжекторные версии, однако расход бензина остался на прежнем уровне (уменьшение составило мизерные 0.8%), да и динамика практически не изменилась. За все время производства автомобиль ни разу не был существенно улучшен, его как производили на мощностях 1985 года, так и закончили производить на том же уровне в 2012 году.

Ваз 21041 30 технические характеристики инжектор

LADA 2104 (ВАЗ-2104 «Жигули») — советский и российский заднеприводный автомобиль III группы малого класса с кузовом типа универсал. Разработан на Волжском автомобильном заводе. Выпускался с 1984 года по 2012 год [3] .

Содержание

История [ править | править код ]

Серийный выпуск автомобиля ВАЗ-2104 («четвёрки») был начат на Волжском автомобильном заводе во второй половине 1984 года. Параллельно с новой моделью выпускали аналогичный по классу автомобиль ВАЗ-2102 («двойка»), который к апрелю 1985 года был полностью вытеснен с конвейера. От автомобиля-«донора» «четвёрке» достался ряд оригинальных деталей, касающихся задней части авто.

При создании этой модели конструкторы руководствовались важной особенностью того времени: создание новой модели с минимальными затратами на производство и максимальным потребительским эффектом. Поэтому за основу была взята модель ВАЗ-2105. После удлинения крыши появились выштамповки для усиления жёсткости. Такая конструкция кузова позволяет разместить на крыше длинный багажник, перегружать который не рекомендуется, так как расчётная жёсткость кузова универсала значительно ниже, чем у седана. Задняя дверь открывалась вверх, на ней было применено абсолютно новое решение — обогрев заднего стекла и стеклоочиститель, — до 1994 года использовавшееся только в производстве автомобилей, шедших на экспорт, а затем вошедшее в стандартную комплектацию.

В конце 1990-х годов несколько лет выпускалась «улучшенная» модификация ВАЗ-21043-20, оснащённый пятиступенчатой коробкой передач, рейлингами на крыше, электрооборудованием и салоном с анатомическими передними сиденьями от ВАЗ-2107, ошибочно именуемая в маркетинговых целях как ВАЗ-21047. На самом деле этот индекс носит версия для стран с левосторонним движением и двигателем 1,45 л.

Салон [ править | править код ]

Салон для новой модели был позаимствован у базовой модели, за исключением заднего сиденья. Складное заднее сиденье позволяет увеличить объём багажного отсека с 375 до 1340 л, и тогда можно перевозить крупногабаритные грузы. Полная нагрузка автомобиля увеличилась до 455 кг. В базовой комплектации отделка салона довольно проста. Спартанский вариант предполагает стандартную панель с минимально необходимым набором приборов, обивку салона и сидений со стандартными съёмными подголовниками из искусственной кожи и резиновые коврики пола. Желание большего комфорта предложено удовлетворить улучшенной обивкой сидений из ворсованного трикотажа, цельноформованными накладками дверей, ворсованными ковриками пола, панелью приборов с дополнительной центральной консолью, которая располагает расширенным набором функциональных клавиш и контрольной аппаратуры, оригинальным рулевым колесом.

Конструктивные особенности [ править | править код ]

Так как передняя часть авто идентична моделям с кузовом седан, серийному отопителю сложнее согреть больший объём салона в холодный период года. Задняя часть авто часто запотевает в холода. У авто штатно отсутствуют задние вентиляционные отверстия для сброса салонного воздуха (в отличие от ВАЗ-2107), что затрудняет процесс закрытия дверей (с закрытыми стеклами). По сравнению с ВАЗ-2105, 2107 (с идентичными моторными установками), имеет меньшую максимальную скорость (данные из «инструкции по эксплуатации»

142 км/ч) в связи с изменённым передаточным отношением главной передачи — 4,44 (ранние модификации) против 4,3 на седане. Задняя дверь подвержена загрязнению дорожной грязью (пылью, поднимаемой колесами), локально затягиваемой при движении на больших скоростях в зону пониженного давления — исправляется установкой на 5-ю дверь верхнего дефлектора, подающего (в зону разрежения) более чистый воздух с крыши. Еще существует способ, как избежать накопления грязи на задней двери — это изменение конструкции заднего бампера — нижнюю часть надо выгнуть в обратную сторону и закрыть щель между бампером и кузовом — пластину 1 метр на 15 см посередине. Бензобак объёмом 43 литра (против 39) расположен горизонтально под днищем багажника без дополнительной защиты — есть вероятность повреждения при движении по пересеченной местности.

Дизельная модификация [ править | править код ]

В 1999 в Тольятти мелкой серией стала выпускаться модификация ВАЗ 21045 с дизельным двигателем ВАЗ-341 производства «Барнаултрансмаш» объёмом 1,52 литра с ТНВД Bosch. С 2005 года предполагалась установка более мощной версией дизельного мотора объёмом 1,8 литров (модификация ВАЗ-21048), однако эти планы остались нереализованными [4] .

Дизельная модификация отличалась значительно большей стоимостью и меньшей мощностью силовой установки, несмотря на то, что в данные года дизельное топливо стоило заметно дешевле бензина, экономическая целесообразность приобретения данной версии была под сомнением [ источник не указан 1384 дня ] .

В 2004 году производство ВАЗ-21045 было прекращено, оставшимися неустановленными дизельными двигателями в количестве 500 штук была укомплектована партия новой модификации ВАЗ-21055 [5] .

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

ВАЗ-2104 характеристики, описание, тест-драйв

ВАЗ-2104, стал вторым автомобилем после ВАЗ-2104, который был разработан уже на основе собственных автомобилей, а не автомобиля Fiat -124.

Машину начали выпускать в 1984 году.

«Четверка” пришла на смену «Двойке”. Внешний вид обновился полностью. Машина стала более современная и комфортная. Полностью был изменен салон, он не стал по комфорту равен престижным иномаркам, однако сидения, приборная панель, задние сидения, обшивка салона стали более современными и комфортными.

В 1999 году была выпущена модификация ВАЗ 21047. По внешнему виду и кузову – это была та же самая машина, однако салон был позаимствован в точном совпадении от ВАЗ-2107. Была так же установлена пятиступенчатая коробка передач, вместо четырехступенчатой.

С 1999 года так же начала выпускаться модель с дизельным двигателем, объемом 1520 кубических см. отечественного производства.

На вторичном рынке ВАЗ-2104 пользовалась сумасшедшим спросом. Это был достаточно надежный универсал, для сельского жителя был незаменим. Конкуренцию составляли иномарки, но новые автомобили – универсалы были недоступны для широкого круга покупателей, а 10-летние подержанные требовали огромных расходов на ремонт.

В настоящее время спрос на эту модель уже не такой как был ранее на вторичном рынке, однако, несмотря на то, что автомобили ВАЗ-2104 имеют возраст от 8 лет, они еще широко представлены на вторичном рынке, продать данную машину достаточно легко.

В запасных частях дефицита нет, починить автомобиль можно практически на любой станции технического обслуживания и самое главное – у многочисленных частных мастеров, практикующих в гаражах.

Автомобиль выпускался с 1999 по 2006 год.

ВАЗ-2104 — двигатель ВАЗ-2105, 1300 кубических сантиметров, с 4-ступенчатой коробкой передач, базовая модель.

ВАЗ-21041 — двигатель от ВАЗ-2101, 1200 кубических сантиметров, с 4-ст. КПП. Серийно не выпускалась.

ВАЗ-21042 — экспортный вариант, двигатель от ВАЗ-2103, 1500 кубических сантиметров, правый руль.

ВАЗ-21043 — двигатель от ВАЗ-2103, 1500 кубических сантиметров, с 4- или 5-ст. КПП, в вариантах с электрооборудованием и салоном от ВАЗ-2107.

ВАЗ-21044 — двигатель от ВАЗ-2107, 1700 кубических сантиметров, моновпрыск, 5-ст. КПП, экспортная модель.

ВАЗ-21045 — двигатель от ВАЗ-2107, 1800 кубических сантиметров, моновпрыск, 5-ст. КПП, экспортная модель. Серийно не выпускалась.

ВАЗ-21045Д — двигатель от ВАЗ-341, 1500 кубических сантиметров, дизель, 5-ст. КПП.

ВАЗ-21047 — двигатель от ВАЗ-2103, 1500 кубических сантиметра, 5-ст. КПП, улучшенный вариант с салоном от ВАЗ-2107. Экспортные модификации оснащались решёткой радиатора от ВАЗ-2107. На вторичный рынок такие модели так же поступали в единичных количествах и продавались в первые часы. Такая модель пользуется спросом и в настоящий момент.

ВАЗ-21048 — двигатель от ВАЗ-343, 1770 кубических сантиметра, дизель, 5-ст. КПП.

ВАЗ-21041i — двигатель от ВАЗ-21067 1600 кубических сантиметра, инжектор, 5-ст КПП, салон и электрооборудование от ВАЗ-2107, передние сидения от ИЖ-2126.

ВАЗ-21041 VF — дизайн радиатора ВАЗ-2107, двигатель от ВАЗ-2103, 1500 кубических сантиметров, 5-ст КПП, салон и электрооборудование ВАЗ-2107, передние сидения от ИЖ-2126.

Технические характеристики автомобиля ВАЗ-2104:

Технические характеристики инжектора двигателя

2106. Все автомобили ваз. Переделка шасси автомобиля

Характеристики двигателя ВАЗ 2106

Двигатель ВАЗ 1. 6л.
Годы выпуска — (с 1976 г. по настоящее время)
Материал блока цилиндров — чугун
Система питания — карбюратор / инжектор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 80 мм
Цилиндр диаметр — 79 мм
Степень сжатия — 8,5
Объем двигателя 2106 — 1569 куб.см
Мощность двигателя 2106 — 75 л.с. / 5400 об / мин
Крутящий момент — 116 Нм / 3000 об / мин
Топливо — AI92
Расход топлива — город 10.3л. | трасса 7,4 л. | смешанный 10л / 100 км
Расход масла — 700 г на 1000 км
Габариты двигателя 2106 (ДхШхВ), мм — 565x541x665
Масса двигателя 2106 — 121 кг
Масло моторное 2106:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2106: 3,75 л.
При замене залейте примерно 3,5 л.

Ресурс двигателя ВАЗ 2106:
1. По заводу — 125 тыс. Км
2. Практически — до 200 тыс. Км

TUNING
Потенциал — 200 л.с.
Без потери ресурса — 80 л. с.

Двигатель устанавливался на:
ВАЗ 2106
ВАЗ 2121 «Нива»
ВАЗ 21074

Проблемы, неисправности и ремонт двигателя 2106

ВАЗ 2106 1.Двигатель 6 л. продолжение троешного двигателя и, в свою очередь, мотора копейки. Основные отличия двигателя ВАЗ 2106 от 2103 с поршнем увеличенным диаметром до 79 мм, блок двигателя 2106 остался прежним. Кстати, он слева, слева бензонасос есть место, где выбит номер двигателя 2106, многие не могут его найти, эта информация решит ваш вопрос раз и навсегда. Есть еще двигатель 21067 инжектор, это обычный шестиступенчатый мотор прикрытый ГБЦ от поля впрыска мотора 21214, собственно все отличия.Как показало время и практика, шестерки карбюраторных двигателей более устойчивы, чем инжекторные.
Сам двигатель 2106 представляет собой инжекторный или карбюраторный рядный 4-цилиндровый с распредвалом верхнего расположения, ГРМ 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора при бережной эксплуатации, своевременном обслуживании превышает установленные заводом 125 тыс. Км и достигает 180-200 тыс. Км. Несмотря на это, этот мотор в народе считается менее надежным, чем двигатель от 2103.Чтобы мотор жил долго и счастливо, его необходимо прогреть перед движением. Зимой прогрев двигателя ваз 2106 длится около 5 минут при 1500-2000 об / мин, как только он начинает держать холостые обороты, можно ехать.
Ниже мы увидим основные недостатки и проблемы этого двигателя, которые встречаются чаще всего. Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование некачественного масла приводит к тому, что после пробега 60000 км диаметры цилиндров увеличиваются на 0.15 мм, забудьте про дешевое маслосох. К тому же часто бывает так, что двигатель ВАЗ 2106 кушает масло, больше литра на 1000 км. В этом случае замеряем компрессию, исходя из этого определяем приехавшие клапаны или кольца или еще что-то.
На двигателях 06 проблема повышенного износа распредвала, болезнь всех жигулей. Как и все предыдущие моторы «Жигули», у этого двигателя ВАЗ 2106 регулировка клапанов требуется, примерно раз в 7-10 тысяч км, громкий стук при работе двигателя на холостом ходу, слышимый с места водителя с закрытым капотом, свидетельствует именно об этом.О звуках и стуках в моторах шестерок можно говорить бесконечно, помимо уже упомянутых клапанов, к основным причинам шума в двигателе ВАЗ 2106 относится и детонация, почему двигатель детонирует — малооткрывающееся топливо, нагар в камеру сгорания и неправильную настройку зажигания, отрегулируйте зажигание, залейте нормальный бензин и проблема исчезнет. Стук двигателя ВАЗ 2106 издает металлический звук? Это поршневые пальцы или шатунные подшипники, нужно срочно в сервис.Звук появляется при прогреве двигателя и похож на стук глиняной посуды? Проблема в поршнях, можно потихоньку попасть в сервис. Стук в двигателе ВАЗ 2106, который слышен снизу двигателя, одновременно с падением давления масла говорит о проблеме с коренными подшипниками, выключаем машину и идем в сервис на буксире. Если шум больше похож на скрип в двигателе ВАЗ 2106, посмотрите демпфер и натяжитель цепи ГРМ, если дребезжит со стуком — подшипник помпы.
Нестабильная работа двигателя ВАЗ 2106 — обычное дело на карбюраторных машинах, прочистите жиклеры карбюратора. Если двигатель ВАЗ 2106 глохнет на холостом ходу, при этом холостые обороты регулируются нормально, отрегулируйте воздушную заслонку. Если глохнет на ходу, причина в блоке питания или системе зажигания.
Двигаясь дальше, ваш двигатель 2106 греется или кипит? Проверяем термостат (копили и хлам покупали?), Радиатор (забит он или нет), возможно воздух в системе охлаждения, это основные моменты, вызывающие перегрев.Владельцы, особенно впервые купившие машину, часто кричат, почему двигатель ВАЗ 2106 троит? Назову основные причины: неправильно отрегулированы клапаны, сгорела клапана, вышла из строя прокладка ГБЦ, об этом будут свидетельствовать скачки температуры охлаждающей жидкости, повышенная задымленность из выхлопной системы (белый дым). Низкооктановый бензин, неправильно отрегулированный карбюратор — тоже среди причин тройного мотора, этот же карбюратор может быть причиной рывков двигателя ВАЗ 2106, но если он не работает на холостом ходу, смотрите систему зажигания.Хочу добавить про дымность, сильно ли дымит двигатель ВАЗ 2106? Это маслосъемные кольца или сальники клапанов, отвозите машину в сервис и настраивайте на капитальный ремонт.
Ладно, разобрались, теперь обратите внимание на подушки двигателя 2106, они могут вызывать вибрацию двигателя, если подушки изношены, езжайте на СТО для их замены. Кроме того, вибрация двигателя может быть вызвана дисбалансом коленчатого и карданного валов, различными поршнями и другими менее распространенными причинами.Все это диагностируется и устраняется в условиях эксплуатации.
Иногда спрашивают интерес Спрашивают: что делать, если заклинил двигатель ВАЗ 2106? Однозначного ответа тут нет, вскрытие покажет. Отнесите машину в сервис, мастер на месте определит причину и будет готов расстаться с хорошей суммой денег.
Все вышеперечисленные проблемы актуальны для всего классического семейства двигателей, включая Нивов 1.7л. и 1,8 л.

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Рано или поздно стандартных 75 сил уже не хватит всем владельцам, машина начинает казаться вялой, неуправляемой и возникает вопрос, как увеличить мощность двигателя 2106.Самый экономичный и простой тюнинг — расточка двигателя ВАЗ 2106 на 3 мм под поршень 82 мм. Заточить уже не получится, стенки блока станут очень тонкими, останется только гильза блока. Для получения более крутящего момента мотора и дальнейшего увеличения объема до 1,8 л. нужно увеличить ход поршня до 84 мм. В остальном модернизация, доработка и форсирование двигателя 2106 1: 1 повторяет ревизию 2103, про установку валов читаем.

Двигатель от Приоры до ВАЗ 2106

Если у вас в гараже оказался лишний приоромотор, не торопитесь отправлять его на свалку, есть идея получше.Установка 16 клапанного двигателя на ВАЗ 2106, это один из лучших способов получить надежные 100 л. с., но при этом процедура довольно сложная, придется болгаркой разрезать моторный щит, переварить поддон, установить 2101 Подшипник коленвала на восьмерке, коробка родная остаётся, сцепление меняется на приоровское. Кроме того, доработки потребуют маховик, выхлопная система, система охлаждения и акселераторный привод. Если не страшно, то попробовать стоит. Материалы с поэтапным фотоотчетом широко доступны, найти не составит труда.С двигателем 2112 на ВАЗ 2106 ситуация аналогичная, в любом случае такая свап лучше, чем выжать сок из старого классического двигателя. Все это возможно с Нивой 1.7 и 1.8

Турбодвигатель ВАЗ 2106

Самым дорогим способом увеличения мощности двигателя ВАЗ 2106 является турбина, и ее используют только любители для развлечения, развлечения и т. Д. Если деньги для вас не имеют значения, прочтите раздел «Турбо-классик», в противном случае смотрите другие варианты переделки двигателя ВАЗ 2106.

Двигатель ВАЗ-2106 применим к установке на автомобили ВАЗ-2103, 2106, 21053, 2107. Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Объем двигателя увеличен с 1,5 л до 1,6 л за счет увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя — 74,5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

Параметр	Значение
Конфигурация	L
Количество цилиндров	4
Объем, л	1 570
Диаметр цилиндра, мм	79
Ход поршня, мм	80
Степень сжатия	8,5
Количество клапанов на цилиндр	2 (1 вход; 1 выход)
Газораспределительный механизм	SOHC
Порядок цилиндров	1-3-4-2
Мощность двигателя номинальная / при частоте вращения коленчатого вала	54. 8 кВт — (74,5 л.с.) / 5400 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	104 Н м / 3400 об / мин
Система снабжения	Карбюратор
Рекомендуемое минимальное октановое число бензина	92
Экологические стандарты	Евро 0
Масса, кг	121

Конструкция

Двигатель четырехтактный с питанием от карбюраторной системы, с рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с верхним расположением одного распредвала.Двигатель имеет систему жидкостного охлаждения закрытого типа с принудительной циркуляцией … Комбинированная система смазки: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров собственный, имеет маркировку 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндров.

Шатун

Шатуны из кованой стали от модели 2101.

Поршень

В двигателе используются поршни от ВАЗ 21011.

Параметр	Значение
Диаметр, мм	79,0
Высота сжатия, мм	38,0
Объем внутренней выемки, сс	3,7
Масса, г	377

Наружный диаметр поршневого пальца 21101 — 22 мм, длина его пальца — 67 мм. Вес швейной булавки 104 г.

Головка блока цилиндров

Головка блока цилиндров применяется начиная с 21011.Распределительный вал приводится в движение двухрядной гильзой.

ВАЗ 2106 (или «шестерка», как в народе называют эту модель) — автомобиль, вошедший в историю АвтоВАЗа благодаря бешеной популярности. Автомобиль завоевал популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, у владельца есть такая возможность, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими двигателями комплектуется ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей продуктовой линейки «Волжского автозавода». В частности, «шестерка» представляет собой модернизированный вариант ВАЗ 2103. Шестая модель «Жигулей» выпускалась в период с 1976 по 2006 год.

ВАЗ 2106 — один из самых массовых отечественных автомобилей, в целом. выпущено более 4,3 млн автомобилей.

За годы существования «шестерка» претерпела некоторые изменения — например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать автомобилю динамизм и мощность.Во все годы ВАЗ 2106 оснащался четырехтактным карбюраторным рядным двигателем.

Таблица: варианты двигателей

Двигатели шестой модели характеризуются теми же характеристиками, что и для предыдущих версий: распредвал расположен в верхней части устройства, смазка трущихся механизмов осуществляется двумя способами — под давлением и через спрей. . При таком способе подачи смазка расходуется достаточно быстро: завод установил допустимую норму 700 г на 1000 км, однако в реальности расход масла может быть выше.

В двигатели ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

5W — 30;
5W — 40;
10Вт — 40;
15 Вт — 40.

В рабочем состоянии в полости двигателя и во всей системе смазки автомобиля должно быть не более 3,75 л масла. При замене жидкости рекомендуется заливать 3,5 литра.

Основные технические характеристики двигателя «шестерка»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации двигателя ВАЗ 2103. Цель этой доработки понятна — инженеры пытались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметра цилиндра до 79 мм. В целом новый двигатель ничем не отличается от двигателя ВАЗ 2103.

На двигателях «шестерка» конструкция поршней такая же, как и на предыдущих моделях: их диаметр составляет 79 мм, а номинальный ход поршня — 80 мм.

Коленвал тоже был взят от ВАЗ 2103, с той лишь разницей, что кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндра.Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин. №

С 1990 года все модели ВАЗ 2106 оснащаются карбюраторами Ozone (до этого периода использовались карбюраторы Solex). Карбюраторные силовые установки позволяют создать автомобиль с максимальной живучестью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.№

Все модели карбюраторов «шестерки» с 1990 года имеют рабочий объем 1,6 литра и мощность 75 лошадиных сил (74,5 л. с.). Устройство не имеет больших габаритов: всего 18,5 см в ширину, 16 см в длину и 21,5 см в высоту. Общий вес всего механизма в сборе (без топлива) — 2,79 кг. Габаритные размеры всего двигателя составляют 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Собранный двигатель ВАЗ 2106 весит 121 кг.

Ресурс двигателей на ВАЗ 2106 по данным производителя не превышает 125 тысяч километров, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора этот срок вполне можно продлить до 200 тысяч километров. и больше.

Где номер двигателя

Важной идентификационной характеристикой любого двигателя является его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

На левой стороне блока цилиндров.
На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и прерывания цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — универсальность. Владельцы отечественных автомобилей ВАЗ 2106 могут настраивать как двигатель, так и кузов практически без ограничений.

Отечественные варианты

Силовые агрегаты от любых моделей ВАЗ идеально подойдут к ВАЗ 2106. Однако не стоит забывать, что сменный мотор должен быть таких же габаритов, веса и примерно такой же мощности, как и стандартный — это единственное способ безопасно и качественно поменять двигатель без переделок.Лучшими вариантами для замены можно считать двигатели

АвтоВАЗ:

ВАЗ 2110;
ВАЗ 2114;
«Лада Приора»;
«Лада Калина».

Главное преимущество такой замены — простота регистрации автомобиля с новым двигателем в ГИБДД. Вам нужно только указать новый идентификационный номер, так как производитель останется прежним.

Двигатель от иномарки

Чтобы увеличить мощность «шестерки», вам придется найти более «серьезные» типы двигателей. Не меняя подкапотного пространства в машине, на ВАЗ 2106 можно установить двигатели от Nissan или Fiat.

Однако этой мощности может не хватить любителям «острых ощущений». На ВАЗ 2106 легко «встанет» двигатель от моделей BMW 326, 535 и 746. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения в усиление подвески, тормозов, разветвления в системе охлаждения и т. Д.

Дизель для ВАЗ 2106

Дизельные силовые установки на отечественные бензиновые автомобили целесообразно было устанавливать еще несколько лет назад, когда стоимость дизельного топлива была ниже АИ-92. Главное преимущество дизельного двигателя — его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии не может быть и речи. №

Однако любители повышенной тяги двигателя без труда установят на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

Размеры и масса дизеля не должны сильно превышать вес штатного двигателя ВАЗ.
Двигатели мощностью более 150 л.с. нельзя ставить на «шестерку». без соответствующей переделки организма и других систем.
Заранее убедитесь, что все системы автомобиля безопасно подключатся к новому двигателю.

Стоит ли устанавливать роторный двигатель

На сегодняшний день только Mazda использует роторные двигатели для оснащения выпускаемых автомобилей. В свое время АвтоВАЗ выпускал и роторно-поршневые двигатели, однако из-за проблемного устройства было решено прекратить оснащение автомобилей такими установками.№

Установка поворотного двигателя Mazda на ВАЗ 2106 не позволит вам обойтись без вмешательства: потребуется расширить моторный отсек и доработать ряд систем. При желании и наличии средств все эти задачи посильны, однако двигатель целесообразнее установить с Fiat, например, так как при небольших вложениях он даст машине такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный от других моделей ВАЗ, так и на импортный от более мощных иномарок. В любом случае необходимо максимально ответственно подойти к замене силового агрегата — ведь при неправильном подключении или несоблюдении рекомендованных правил эксплуатировать такую машину будет небезопасно.

Кроме того, на автомобиле ВАЗ-2106 мощность двигателя увеличена до 75 лошадиных сил.

Всего «шестерки» использовали три основных типа силовых агрегатов:

1,6-литровый двигатель, который является классической моделью и используется в подавляющем большинстве автомобилей, успешно сохранившихся до наших дней;
объемом 1.3 литра. Для достижения этого показателя производитель немного уменьшил длину хода поршня (на 1,4 сантиметра по сравнению с предыдущей моделью). Кроме того, значительные корректировки были внесены в конструкцию блока цилиндров, газораспределительного механизма и распределительного вала. Наконец, был применен принципиально новый карбюратор для снижения расхода топлива и повышения эффективности сгорания топлива;
карбюраторный двигатель объемом полтора литра. Главная особенность конструкции — это уменьшение диаметра поршней, а также ряд корректировок всех основных элементов поршневой и шатунной группы.

Неограниченные возможности модернизации двигателя

Одно из ключевых преимуществ двигателя, использованного в конструкции автомобиля ВАЗ-2106, — это возможность его модернизации. Многие отечественные мастера нашли способы самостоятельно поднять мощность до 110 лошадиных сил, выполнив следующие операции.

Производство автомобиля ВАЗ 2106 было запущено в 1976 году. Эта модель пришла на смену ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Итак, новая модель получила новые бамперы с пластиковыми уголками и клыками, а также стала мощнее двигателя 1600 куб.Тогда это был самый мощный автомобиль советского производства.

Автомобиль ВАЗ 2106 выпускался в разных модификациях с разными объемами двигателя 1,3 и 1,5 л. У него вместительный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.

Технические характеристики ВАЗ 2106 габариты по длине 4166 мм, ширине 1611 мм и высоте 1440 мм, клиренс 17см, размер багажного отделения 345 литров, снаряженная масса автомобиля 1035 кг.Задний привод, с пятью передачами.

За 30 лет производства и эксплуатации автомобиля накоплен огромный опыт в области ремонта и тюнинга автомобиля. Мощность двигателя и максимальная скорость в 150 км / ч — это даже не самые главные положительные характеристики этой машины. ВАЗ 2106 — это классика отечественного автопрома со своей историей и особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что этот автомобиль можно эксплуатировать в разных условиях долгие годы, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ 2106 и все технические детали.Что ж, ремонт и эксплуатация ВАЗ 2106 по стоимости одна из самых низких для отечественных автомобилей.

Технические характеристики ВАЗ 2106

Двигатель	1,3 л, 8-кл.	1,5 л, 8-кл.	1.6л, 8-кл.	1.6л, 8-кл.
Длина, мм	4166	4166	4166	4116
Ширина, мм	1611	1611	1611	1611
Высота, мм	1444	1440	1440	1440
Колесная база, мм	2424	2424	2424	2424
Колея передняя, мм	1365	1365	1365	1365
Колея задняя, мм	1321	1321	1321	1321
Клиренс, мм	170	170	170	170
Объем багажника, л	345	345	345	325
Кузов / количество дверей	Седан / 4
Расположение двигателя	Передний продольный
Объем двигателя, см 3	1300	1452	1596	1596
Тип цилиндра	Рядный
Количество цилиндров	4	4	4	4
Ход поршня, мм	66	80	80	80
Диаметр цилиндра, мм	79	76	79	79
Степень сжатия	8,5	8,5	8,5	8,5
Количество клапанов на цилиндр	2	2	2	2
Система снабжения	Карбюратор
Мощность, л. с. / об.мин.	64/5600	72/5600	75/5400	75/5400
Крутящий момент	92/3400	104/3400	116/3200	116/3000
Вид топлива	АИ-92	АИ-92	АИ-92	АИ-92
Привод	Задний	Задний	Задний	Задний
Тип коробки передач / количество передач	МКПП / 4	МКПП / 4	МКПП / 4	МКПП / 5
Передаточное число главной пары	4,1	4,1	4,1	4,11
Тип передней подвески	Двойной поперечный рычаг
Задняя подвеска типа А	Винтовая пружина
Тип рулевого управления	Червячная передача
Объем топливного бака, л	39	39	39	39
Максимальная скорость, км / ч	145	150	150	155
Снаряженная масса, кг	1035	1035	1035	1050
Допустимая полная масса, кг	1435	1435	1435	1445
Шины	175/70 R13
Время разгона (0-100 км / ч), с	18	17	17,5	16
Расход топлива в городском цикле, л / 100 км	9,5	9,8	10,1	10,3

RC Топливный впрыск> Технический

Выбор подходящего размера инжектора

Чтобы выбрать инжектор правильного размера для вашего приложения, вы можете использовать одну из следующих формул.

В большинстве случаев безнаддувный двигатель будет иметь B.S.F.C, равный 0,50. Это означает, что двигатель будет использовать 0,50 фунта. топлива в час на каждую производимую мощность. Двигатели с турбонаддувом захотят иметь вес 0,60 фунта. в час или выше.

Используя эти числа в качестве ориентира, вы можете выбрать примерный размер инжектора по следующей формуле для четырехцилиндрового двигателя без наддува мощностью 200 л.с.

Большинство форсунок имеют максимальный рабочий цикл 80%, и это общепринятый отраслевой стандарт.

B.S.F.C — это удельный расход топлива при торможении — сколько топлива вы используете на каждую лошадиную силу в час.

Подходящий инжектор для этого приложения составляет 31 фунт. / час. или 330 куб. см / мин
(Используйте приведенную ниже таблицу топливных форсунок , чтобы выполнить этот расчет за вас.)

Чтобы найти значение л.с. для вышеупомянутых форсунок, используйте эту формулу:

Найти расход топлива после изменения давления

Формула для определения нового расхода ТОПЛИВА после изменения давления топлива:

Пример 1:
Форсунка 240 куб. См, испытанная на 43.5 PSI работает при 50 PSI.

Пример 2:
Мощность этого инжектора увеличится на ту же скорость
(X 1.0721), если все остальные системы управления двигателем останутся без изменений.

Расход при старом давлении
240 куб.см / мин разделить на 10,5 = 22,86 фунта / час

Расход при новом давлении
257 куб. См / мин разделить на 10.5 = 24,48 фунтов / час

Таким образом, результирующее изменение давления даст следующее:
240 куб. См / мин X 1,0721 = 257 куб. См / мин
22,86 фунта / час X 1,0721 = 24,51 фунта / час
36,58 л.с. X 1,0721 = 39,22 л.с.

Формулы преобразования

Чтобы преобразовать куб. См / мин в фунты. / час. — Разделить на 10,5
Чтобы преобразовать фунты. / час в галлон. / час. — Разделить на 6
Чтобы преобразовать куб. См / мин в галлон./ час. — Умножить на 0,015873

Технические характеристики двигателя ВАЗ 2107

. Варианты оптимизации двигателя

Автомобиль ВАЗ 2107 создан на базе модели 2105. Новый седан рассчитан на 5 мест и оснащался 5-ступенчатой механической коробкой передач. Автомобиль был запущен в производство в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный двигатель от автомобиля ВАЗ 2103. Последующие модели и модификации также оснащались карбюраторными двигателями внутреннего сгорания.Для экспортных моделей 21073 разработан новый узел впрыска. У него была достаточная мощность и экономия. Объем двигателя 1,7 л. Далее на все «семерки» стали ставить форсунки. Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение действующих экологических норм.

Разберемся, что такое инжектор, разберем принципы его работы, характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, среди специалистов и автомобилистов не утихают до сих пор. Но оставим эти споры профессионалам. А начинающим автолюбителям просто необходимо знать, как работает эта система и как она работает.

Совсем не обязательно, чтобы автомобилистам эти знания понадобились для самостоятельного ремонта … Однако знания — сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули хитрые механики с СТО за углом.

История этого устройства начинается в 1951 году. Именно тогда известная компания «Бош» установила такую систему впрыска на двухтактный двигатель одного спорткара.Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В результате инжекторы полностью вытеснили своих «предков». Все современные автомобили оснащены такими системами как распределенного, так и прямого электронного впрыска.

Принцип работы форсунки в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском форсункой непосредственно во впускной коллектор цилиндра.Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, как работает система, а также от того, где установлен инжектор и сколько их в машине.

Во всех современных автомобилях используется система распределенного впрыска топлива. То есть для каждого цилиндра есть отдельный инжектор. Принципы работы основаны на сигналах микроконтроллера, который получает информацию от множества датчиков.Затем, основываясь на этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

На автомобили ВАЗ 2107 устанавливается система распределенного впрыска. Она работает в паре с электронной системой управления двигателем. Он называется ЭБУ. Он использует многочисленные датчики для контроля расхода и количества воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или останавливает топливный насос, контролирует образование искры на свечах зажигания, а также корректирует углы зажигания.Помимо всего этого, ЭБУ регулирует частоту вращения коленчатого вала на холостом ходу, а также при необходимости запускает вентилятор охлаждения и контролирует систему охлаждения.

Схема работы цепи питания впрыска на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызвать затруднений даже у новичков.

Сначала топливная система начинается с топливного бака и топливного фильтра. Затем с помощью топливного насоса смесь перетекает через фильтр в топливную рампу.На аппарели установлен специальный регулятор давления, который регулирует процесс подачи топлива к форсункам ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, а излишки топлива отправляются обратно в бак. Форсунки открываются и закрываются электрическими импульсами, исходящими от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливной смеси во впускной коллектор каждого из цилиндров при каждом обороте коленчатого вала.

Сколько горючей смеси попадет в цилиндры, зависит от времени открытия форсунок. Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (инжектор ВАЗ 2107), установленные на двигателе, выдают всю необходимую для этого информацию. Например, датчик коленчатого вала предоставляет информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличен, то система увеличивает время открытия форсунок.Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода воздуха.

ЭБУ постоянно контролирует напряжение в электросети авто, поэтому в случае снижения напряжений время открытия форсунок увеличивается. Все режимы работы мотора и инжектора контролируются контроллером. Таким образом обеспечивается регулирование состава топливной смеси и работы форсунок на автомобиле ВАЗ 2107 «Инжектор».

Система зажигания

Традиционные устройства здесь не используются. В качестве систем, обеспечивающих зажигание, ВАЗ 2107 (инжектор) комплектуется одним модулем, который состоит из двух катушек, а также электроникой. В системе не используются движущиеся части.

Как работает система впрыска G7?

Количество топлива, подаваемого через форсунки в цилиндры, регулируется электрическим импульсом от ЭБУ. Блок рассчитывает количество топлива, которое нужно двигателю, а также определяет, какой длины будет импульс.

Когда коленчатый вал начинает проворачиваться, самый первый импульс от датчика холостого хода вынуждает ЭБУ включить все форсунки. Самая первая инъекция происходит каждый раз, когда вы начинаете. Как долго продлится пульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса срабатывает и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива необходимо для создания смеси, а затем подает ее в двигатель.Инжектор ВАЗ 2107, кстати, экономичнее карбюраторных собратьев. Это достигается за счет более точной дозировки топлива.

Генератор

Форсунка ВАЗ 2107, помимо всех этих устройств и датчиков правильной работы системы впрыска, комплектуется еще и генератором. Необходимо зарядить аккумуляторы и запитать всех потребителей электроэнергии, а также систему впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль приводится в движение.В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования. ВАЗ 2107

: отзывы

Что касается отзывов прямых владельцев, то они как всегда весьма противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива и невысокую динамику модели ВАЗ 2107. При этом инжектор не ругают. Также многие водители говорят, что их устраивает все как в конструкции автомобиля, так и в устройстве и работе системы питания.Некоторым вообще не нравится продукция российского автопрома, поэтому они всячески ругают отечественные автомобили.

Сегодня если не все, то большинство водителей оценили систему впрыска топлива. И многие стали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете приобрести новый или подержанный комплект, который включает все необходимое для работы с системой.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 рублей.Но такая замена обязательно окупится в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке». Инжектор ВАЗ 2107 намного лучше карбюраторного аналога.

Это памятка для водителей ВАЗ 2107 (для остальной классики тоже актуальна), решил создать, потому что часто возникают небольшие технические вопросы, а на поиск ответа уходит много времени.
А здесь все в одном месте. Сохраните эту заметку в своих закладках или на своей странице в социальной сети и используйте кнопки социальных сетей под статьей для здоровья.

Итак, ВАЗ 2107 технические характеристики, габариты, параметры. ВАЗ 2107
выпускался с марта 1982 года по апрель 2012 года.
Производится в Египте с 2006 года и по сей день.
Имеет 5-местный кузов типа седан, рядные бензиновые 4-цилиндровые двигатели в паре с 4- или 5-ступенчатой механической коробкой передач.
Отнесен к классу малолитражек, по европейской классификации — класс «В». И никакого C, как говорят на форумах. C класс — это Ford Focus, KIA Ceed и др.
Колесная формула 4х2, задний привод.
Прародитель — итальянский Fiat 124.

Общие параметры ВАЗ 2107

Длина — 4145 мм
Ширина — 1620 мм
Высота — 1446 мм
База — 2424 мм
Колея передних колес — 1365 мм
Задние колеса колея — 1321 мм.
Дорожный просвет (клиренс) — до поперечины передней подвески — 159 мм, до балки заднего моста — 154, до корпуса глушителя — 120 мм.
Неплохо, например у Опель Зафира, всего 150 мм до высшей точки.
Грузоподъемность — 400 кг
Объем багажника — 385 литров
Собственная масса — 1060 кг
Полная масса — 1460 кг
Масса буксируемого прицепа без тормозов — 300 кг, с тормозами — 600 кг.

Двигатели ВАЗ 2107

ВАЗ 2107 комплектовался несколькими двигателями (для России и СССР), это:
двигатель ВАЗ 2103 (8 кл., 1500 см3, 71 л.с., карбюратор)
Двигатель ВАЗ 2105 (8 кл., 1300 см3, 64 л.с., карбюратор, ременной привод)
Двигатель ВАЗ 2106 (8 кл., 1600 см3, 79 л.с., карбюратор)
двигатель ВАЗ 2104 (8 кл., 1500 см5, 68 л.с., центральный впрыск)
Двигатель ВАЗ 21067 (8 кл., 1600 см3, 74 л.с., распределенный впрыск) Двигатель
rPD (роторный , 1300 см3, 140 л.с.)
Диаметр и ход поршня:
— для 1300 = 79 мм x 66 мм
— для 1500 = 76 мм x 80 мм
— для 1600 = 79 мм x 80 мм
— для 1700 = 82 мм х 80 мм
Степень сжатия для всех двигателей — 8,5
Порядок цилиндров: 1-3-4-2
Для карбюратора ВАЗ 2107, ДААЗ 2107-1107010 использовались карбюраторы и их модификации.
В качестве топлива используется бензин А-92.
Форсунка по стандарту Евро-3 уже рассчитана на бензин А-95.
Свечи на ВАЗ 2107:
— для карбюраторных двигателей — А17ДВР или А17ДВ-10;
— для форсунки — А17ДВРМ.
Масло для ВАЗ 2107:
Для всех классических двигателей лучший выбор — полусинтетика 5W40.
Если в вашем регионе сильные морозы, а большую часть времени ниже минус 30, то выбор 0W40
Если у вас не сильные морозы, а лето жаркое, то масло лучше 10W40.
Замена масла производится 1 раз в 10.000 км.

Кузов ВАЗ 2107

Цельнометаллический, несущий, с 4 дверьми.
Жесткость кузова — 7200 Нм / град.
Ширина салона ВАЗ 2107, и всей классики в целом (от накладок задних дверей на уровне сидений) — 1250 мм
Между центральными стойками салона, на уровне 80 см от пола — 1234 мм
Длина проема передней двери ВАЗ 2107 (и всей классики) 889 мм, задней двери 819 мм.

Электрооборудование ВАЗ 2107

Тип проводки: однопроводная, минусовая по кузову (массе).
Аккумулятор: 6СТ-55, емкостью 55 Ач. Батарейки емкостью 60 и 65 ампер тоже подойдут, но нужно уточнить размеры.
Обычно это 242 мм x 175 мм x 192 мм.
Рабочее напряжение в сети: 13,6 -14,6 вольт.
Генератор (G221) должен обеспечивать ток не более 1/10 емкости батареи, т.е. примерно от 2 до 5.5 ампер.
Катушка зажигания — В117 или В117-А (для карбюратора)
Стартер — CT221
Тип лампы:
— ближний свет и дальний свет: h5 или АКП2-60 + 55
— лампа габаритов и бокового поворота сигналы: T4W или A12-4-1
— лампа повотоников в блоке фары, противотуманные фары, задний ход и стоп-сигнал: P21W или A12-21-3
— лампа для номерного знака и освещения салона: C5W или AC12-5 -1

Заправочные баки

Топливный бак (включая резерв 5 литров) — вмещает 39 литров бензина
Система смазки (включая масляный фильтр) — вмещает 3.75 литров масла
Система охлаждения двигателя (включая отопитель салона) — 9,85 литра антифриза
Бачок омывателя — 2 литра
Картер коробки передач — 1,35 литра трансмиссионного масла (полусинтетика GL-5 75W90) / для 5-ступенчатой коробки передач — 1,59
Картер заднего моста — 1,3 литра полусинтетика GL-5 (75W90)
Гидравлическая система сцепления — 200 мл
Тормозная система 660 мл

Подвеска и колеса ВАЗ 2107

Подвеска передняя: независимая, двухрычажная, с анти- стабилизатор поперечной устойчивости и гидроамортизаторы.
Подвеска задняя: зависимая, с жесткой балкой заднего моста и 5-ти реактивными тягами, на гидроамортизаторах.
Стандартные диски ВАЗ 2107: 5Jxl3h3 с вылетом 29 мм,
на 4 болтах с диаметром отверстия 98 мм, диаметр отверстия под ступицу — 58,5 мм)
Шины: камерные или бескамерные 175 / 70R13 или 165 / 70R13
Рекомендуемое давление в шинах:
— передние колеса — 1,7 кг / см2
— задние колеса — 2,0 кг / см2
Для большей мягкости и комфорта езды можно уменьшить на 0.1 кг / см2

Показатели эффективности.

Максимальная скорость:
из 4 шагов. КПП — 145 км / ч
с 5 ступенями. КПП — 152 км / ч
Разгон до 100 км / ч:
с дв. 1300 — 19 секунд
с дв. 1500 — 17 секунд
с дв. 1600 — 16 секунд
Расход топлива, трасса / город: 6,9 / 9,6 литра для всех моделей примерно одинаков.

Автомобильный двигатель
Тип двигателя:	L4
Расположение двигателя:	спереди, продольно
Аспирация:	нет
Мощность двигателя, л. с.:	71
Достигнуто при об / мин:	5600
Объем двигателя, см 3:	1452
Крутящий момент, Н * м / об / мин:	110/3400
Максимальная скорость, км / ч:	150
Время разгона до 100 км / ч в секунду:	17
Рекомендуемое топливо:	АИ-92
Расход топлива (по городу), л / 100 км:	9.6
Расход топлива (за городом), л / 100 км:	6,9
Расход топлива (смешанный цикл), л / 100 км:	9,5
Количество клапанов на цилиндр:	2
Система газораспределения:	верхний клапан с верхним распредвалом
Система питания:	карбюратор

Об автомобиле ВАЗ 2107

ВАЗ 2107 разрабатывался на заводе ВАЗ. Разработанная модель получила название ВАЗ 2107. Данная модификация ВАЗ 2107 оснащена 4-дверным кузовом. седан. Модель способна развивать мощность до 71 л.с. В машине установлен двигатель 1,5 л. Модель способна двигаться с максимальной скоростью 150 км / ч. Производитель ВАЗ рекомендует «кормить» автомобиль топливом АИ-92. Габариты ВАЗ 2107 — 4,14х1,62х1,44 м. В автомобиле разрешается перевозить не более 5 пассажиров. Полная масса автомобиля составляет примерно 1030 кг. Максимально возможная масса автомобиля 1430 кг.

Статья опубликована 27.06.2014 08:06 Последняя редакция 04.01.2015 12:15

В начале 1980-х Волжский автозавод порадовал советских автомобилистов первенцем «2-го поколения» ВАЗ 2105. Автомобиль имел задний привод, представлял собой традиционный четырехдверный седан и был рассчитан на пять мест. «Пятерка», а именно так стали называть эту новинку, родилась под влиянием масштабных доработок автомобиля ВАЗ-2103. Популярность этой модели объясняется цифрами, свидетельствующими о том, что с 1980 по 2005 год было произведено около двух миллионов «пятерок». За это время были выпущены подвиды моделей «ВАЗ-2105» и «ВАЗ-21051» с агрегатами «2101» на 1,2 литра и «2105» на 1,3 литра.

Существенно улучшился интерьер автомобиля, появились более комфортные сиденья с подголовниками, обновилась приборная панель, появилась обшивка дверей, а главное, водительское кресло стало заметно удобнее.

Впервые «пятерка» опробовала использование специальных «блочных фар» и цельнолитой обивки дверей салона «Жигули».Кроме того, вместо традиционной цепи в газораспределительном механизме разместили зубчатый ремень, что способствует более мощному тяговому усилию автомобиля. Позже этот ремень был внедрен в автомобили ВАЗ с управлением передним приводом. Также в ВАЗ-2105 были элементы постороннего комфорта в виде обогрева заднего стекла.

В начале своего существования «пятерка» выпускалась с карбюраторным двигателем объемом 1,3 л. и мощностью 64 лошадиные силы.Однако позже моторы начали дорабатывать, начали внедрять двигатель мощностью 69 лошадиных сил с модернизированным двигателем ВАЗ-21011. Уже в 90-х годах двигатели объемом до 1,5 л были полностью сняты с производства, оставив лишь модификацию в виде ВАЗ-21053.

Для деятельности правоохранительных органов начали выпускать автомобили ВАЗ-21054 с дополнительной второй аккумуляторной батареей и бензобаком. С начала 2000-х годов была запущена программа по вводу дополнительного оборудования в ВАЗ-2105.Автомобиль теперь был разделен на 2 версии «стандарт» и «стандарт». Для экспорта за границу была разработана модель ВАЗ-21057, которая по характеристикам была схожа с ВАЗ 21053, но при этом имела правый руль. Интересно, что такая модель, да еще и с двигателем 1,5 л производилась в 90-х годах для британских потребителей.

В 1984 году появился не менее популярный автомобиль ВАЗ 2104. Это был пятиместный универсал традиционной компоновки, что относило его ко 2-му поколению классических автомобилей, по сравнению с ВАЗ-2102.В том же году «двойка» выпускалась одновременно с ВАЗ 2104. Для продажи за границу «четверке» дали имя Lada Nova Break. По сравнению с предшественником ВАЗ 2104 был значительно улучшен. Автомобиль приобрел прямые линии в дизайне кузова, появились специальные блок-фары, которые располагались сзади и впереди автомобиля. Кроме того, кузов оснастили более эстетичным алюминиевым бампером. Также в салоне немало новинок. Так, двери были обшиты более плотным материалом, появились новые сиденья, приборная панель приобрела новый вид.Квартет оснастили улучшенной задней подвеской, а салон стал намного просторнее благодаря складывающимся сиденьям. С самого начала автомобиль выпускался с карбюраторным двигателем объемом 1,3 литра.

За рубежом автомобиль выпускался в модификации с инжекторным двигателем объемом 1,7 литра. Отдельными сериями, начиная с 1999 года, было налажено производство автомобиля ВАЗ-21045 с дизельным двигателем. С начала 2000-х «четверку» начали производить в трех подвидах: «люкс», «стандарт» и «норма».

ВАЗ-2107

С 1982 года Волжский автомобильный завод начал выпуск ВАЗ-2107. На экспорт этот автомобиль назывался Lada Riva или Lada 1500SL. Его отличительной особенностью является хромированная решетка радиатора, которая придает ему особый вид по сравнению с его собратьями. «Семерка» считается автолюбителями самой комфортной машиной из «2-го поколения» моделей «Жигулей». С первых же дней выпуска эти автомобили оснащались карбюраторными двигателями различного объема, начиная от 1.3 литра на 1,6 литра. В самом начале 1991 года для иностранного потребителя появилась вариация «семерки» под названием ВАЗ-2107. Этот автомобиль уже имел центральный впрыск топлива и двигатель объемом 1,5 литра. Для спецслужб выпускался автомобиль с роторно-поршневым двигателем.

Модель ВАЗ-2107, созданная на базе ВАЗ-2105, имеет 4 двери, 5 мест, задний привод, 5-ступенчатую коробку передач и кузов типа седан. Серийное производство начато в 1982 году.

Седан ВАЗ-2107 отличается от ВАЗ-2105 своим внешним видом: на бамперах установлены хромированные накладки, решетка радиатора увеличена по площади и стала хромированной, форма задней части изменены фары, форма капота и багажника.

Наряду с внешним видом изменения коснулись салона: на приборной панели установлены новый тахометр и спидометр с разметкой до 180 км / ч. Изменена и сама приборная панель, дополнительно установлены дефлекторы для подачи холодного воздуха, установлены анатомические передние сиденья с плавлеными подголовниками, отделка сидений и весь интерьер выполнены из современных, лучших материалов.

В самом начале ВАЗ-2107 оснащался карбюраторным двигателем от автомобиля ВАЗ-2103 объемом 1.5 литров. Последующие модели также оснащались карбюраторными двигателями: на ВАЗ-21072 — 1,3-литровым двигателем от ВАЗ-2105, на ВАЗ-21074 — 1,6-литровым двигателем от ВАЗ-2106. Экспортная версия — ВАЗ-21073 оснащалась двигателем с инжектором, его объем составлял 1,7 литра. Только в 2006 году модель ВАЗ-2107 была оснащена двигателем с форсункой объемом 1,6 литра, что соответствовало установленным в Российской Федерации экологическим нормам.

ВАЗ 2107 имеет двухкамерный карбюратор эмульсионного типа с уравновешенной поплавковой камерой и падающим потоком.

Вне всяких сомнений, автомобиль ВАЗ-2107 — самая популярная модель производства ВАЗ, «Русский Мерседес», как в народе называют ВАЗ-2107, завоевал свое признание и популярность благодаря удачному балансу между относительно невысоким цена и очень достойный уровень комфорта.

На сегодняшний день ВАЗ-2107 выпускается как в «стандарте», так и в «норме», а ВАЗ-21074 — «люкс» и «норма».

Модификации ВАЗ-2107:

ВАЗ-2107 — двигатель от ВАЗ-2103, объемом 1.5 литров с карбюратором 8кл.

ВАЗ-2107-20 внешне аналогичен ВАЗ-2107, двигатель от ВАЗ-2103, с установленной форсункой, соответствует нормам Евро 2.

ВАЗ-2107-71 — двигатель на бензине А-76 — 21034 (21033-10), объем двигателя 1,4 литра, мощность 66 лошадиных сил, за счет использования поршней от двигателя ВАЗ-2108 имеет пониженную степень сжатия, а также как ряд других характеристик при сравнении с ВАЗ-2103. На китайской версии автомобиля установлен распределитель зажигания, имеющий измененную характеристику центробежного регулятора угла опережения зажигания.

ВАЗ-21072 — модификация двигателя ВАЗ-2105 с объемом двигателя 1,3 л с карбюратором 8 кл. и ременной привод ГРМ.

ВАЗ-21073 — двигатель объемом 1,7 литра мощностью 84 лошадиные силы с 8-литровым карбюратором, каталитическим нейтрализатором выхлопных газов, однократным впрыском. Произведено на экспорт для европейского рынка

ВАЗ-21074 — модификация двигателя ВАЗ-2106, объем двигателя 1,6 л с карбюратором 8кл.

ВАЗ-21074-20 — модификация двигателя ВАЗ-21067, объем 1.6 литров, карбюратор 8кл., Имеет распределенный впрыск.

ВАЗ-21076 — ВАЗ-2107 в экспортном исполнении, имеет двигатель от ВАЗ-2103.

ВАЗ-21077 — внешне аналог ВАЗ-2107, двигатель от ВАЗ-21011 (с 1994 г.), до этого времени имел двигатель от автомобиля ВАЗ-2105.

ВАЗ-21078 — ВАЗ-2107 в экспортном исполнении, двигатель от ВАЗ-2106, имеет правое рулевое колесо.

ВАЗ-21079 — внешне аналог ВАЗ-2107, имеет двухсекционный РПД ВАЗ-4132, мощность 140 лошадиных сил. С 1997 года на ВАЗы устанавливаются универсальные РПД, как с передним, так и с задним приводом ВАЗ-415. Изготовление осуществлялось небольшими партиями по заказу государственных спецслужб.

Основные характеристики
Тип кузова	седан
Кол-во дверей	4
Кол-во мест	5
Показатели эффективности
Максимальная скорость, км / ч	150
Разгон до 100 км / ч, с	17
Расход топлива (город / трасса / смешанный), л	9.6 / 6,9 / —
Евро-стандарт токсичности:	евро ii
Диаметр поворота, м:	11,8
Двигатель
Объем двигателя, см3	1451
Вид топлива	бензин
Количество цилиндров	4
Расположение цилиндров	№
Система питания двигателя	распределенный впрыск
Расположение двигателя	спереди продольно
Количество клапанов на цилиндр	8
Максимальная мощность, л. с. / кВт при об / мин	71
Максимальный крутящий момент, Н * м при об / мин	112 при 3400
Трансмиссия
Тип трансмиссии	механический
Кол-во передач	5
тип привода	задний
Габаритные размеры
Длина мм	4145
Ширина, мм	1620
Высота, мм	1446
Клиренс, мм	164
Ширина колеи передняя, мм	1365
Ширина колеи задняя, мм	1321
Колесная база, мм	2424
Объем багажника мин / макс, л	365
Объем топливного бака, л	42
Полная масса, кг	1460
Снаряженная масса, кг	1060
Собственная масса, кг:	№
Подвеска
Тип передней подвески	№
Тип задней подвески	№
Тормоза передние	диск
Задние тормоза	барабан
Безопасность
Подушка безопасности водителя	№
Подушка безопасности пассажира	№
Боковые подушки безопасности	№
Защитные ставни	№
Активные подголовники	№
АБС	№
ESP	№
Ксеноновые / биксеноновые фары	нет нет
Комфорт
ГУР	№
Передние / задние электрические стеклоподъемники	нет нет
Зеркала с электроприводом / зеркала с подогревом	нет нет
Кожаный салон	№
Кондиционер	№
Климат-контроль	№
Подогрев передних сидений	№
Сиденье водителя с регулировкой по высоте	№
Складывающееся заднее сиденье	№
Подлокотник передний	№
Круиз-контроль	№
Люк	№
Бортовой компьютер	№
Спортивные сиденья	№
Датчик дождя	№
Парктроник	№
Кожаная отделка элементов интерьера	№
Отделка деревом (отделка деревом) элементов интерьера	№
Рулевое управление	№
Корректор фар	да
Пусковая кнопка для запуска двигателя	№
Музыка
Нативное аудио обучение	№
Аудиосистема OEM с CD	№
Защита от кражи
центральный замок	№
Стандартная сигнализация	№
Иммобилайзер OEM	№

Форсунки какого размера мне нужны?

Определение расхода, расчет диапазона мощности

Топливные форсунки

подбираются по расходу. Расход — это мера того, сколько топлива может быть доставлено с течением времени. Он указывается в фунтах в час (фунт / час) или кубических сантиметрах в минуту (куб.см / мин).

Форсунка подходящего размера может подавать достаточно топлива при полной нагрузке и рабочем цикле 80%. Это позволяет инжектору закрыться в 20% случаев при WOT, что предохраняет его от перегрева. Форсунка такого размера также может обеспечить точное количество топлива на низких оборотах.

Для расчета требуемого расхода используйте следующую формулу:

(Мощность X BSFC) ÷ (количество форсунок X рабочий цикл форсунок)

Например, атмосферный двигатель мощностью 300 л.с. (BSFC 0.5), с 8 форсунками потребуется 23,4 фунта / час. топлива на форсунку при рабочем цикле 80% (0,8).

(300 X 0,5) ÷ (8 X 0,8) = 23,4 фунта / час.

Возможно, вы не найдете топливную форсунку, точно соответствующую вашим потребностям. Однако вы можете точно настроить расход, отрегулировав давление топлива.

В таблице ниже приведены некоторые общие рекомендации для бензиновых двигателей (с 8 форсунками):

Расход инжектора	Безнаддувный двигатель	Двигатель с сумматором
19 фунтов./ час.	225-290 л.с.	185-240 л.с.
24 фунта / час.	280-360 л.с.	240-300 л.с.
30 фунтов / час.	350-450 л.с.	300-375 л.с.
36 фунтов / час.	425-540 л.с.	350-450 л.с.
42 фунта / час.	500-625 л.с.	410-525 л.с.
46 фунтов / час.	540-690 л.с.	150-575 л.с.
52 фунта./ час.	610-775 л.с.	510-650 л.с.
60 фунтов / час	710-900 л.с.	590-750 л.с.

* Мощность в лошадиных силах измеряется на коленчатом валу.

Почему это важно?

Выбор слишком маленького инжектора приведет к:

Уменьшить мощность на WOT
Вызвать повреждение двигателя детонацией
Уменьшить срок службы топливной форсунки

Выбор слишком большого инжектора приведет к:

Снижение мощности при малых открытиях дроссельной заслонки и создание проблем на холостом ходу
Вызвать повреждение, когда избыток топлива смывает масло со стенок цилиндра
Загрязнение свечей зажигания

ID ответа 4807 | Опубликовано 27.05.2017 12:09 | Обновлено 03.06.2020 13:54

Жигули 2106 технические характеристики.Трансмиссия и подвеска

ВАЗ 2106: описание, характеристики, тест-драйв

ВАЗ-2106 начал сходить с конвейера в 1976 году. Этот автомобиль стал результатом глубокой модернизации ВАЗ-2103.

Изменилась передняя часть автомобиля — уменьшилось количество хромированных деталей и одновременно увеличилось количество пластиковых деталей. Изменился жир — стал намного комфортнее. Изменились обивки дверей, а также у сидений появилась возможность регулировки высоты подголовников.

Автомобиль получил самую известную «шестерку», объемом 1600 кубических сантиметров, мощностью 80 л.с. Автомобиль стал одним из самых динамичных на дорогах СССР, он позволял развивать скорость до 150 км / ч. , при разгоне — 100 км / ч за 16 секунд.

Конечно, сегодня такой динамики явно недостаточно, особенно в городских условиях, когда вокруг много современных и мощных иномарок, но тогда, в 70-е, этой динамики хватило, чтобы быть королем дорог.

С 1998 года автомобиль производится в Сызрани, а с 2002 года в Ижевске. В 2006 году сняли с производства автомобиль ВАЗ 2106. За 30 лет производства этой модели было выпущено более 4300000 единиц.

Даже после появления в 1984 году более современных автомобилей ВАЗ-2108 популярность «шестерки» была значительной. комфортный салон, динамичный двигатель, современный по тем временам внешний вид и достаточно низкий уровень шума в салоне при движении. Обивка не дребезжала даже при езде по шашке, а амортизаторы очень хорошо справились с задачей создания мягкой езды.

В 1979 году начали выпускать модели с двигателем ВАЗ-2105 мощностью 71 л.с. и двигатель от ВАЗ 2101, 64 л.с. Такие модификации было сложнее продать на вторичном рынке — они не пользовались спросом, но в условиях дефицита машин в 80-е новые автомобили быстро нашли своего покупателя.

На протяжении всего периода производства модели в нее постоянно систематически вносились улучшения, которые касались как шасси, так и интерьера.

Итак, с 1980 года на машины устанавливается новый карбюратор Озон.

С 1986 года устанавливались задние тормоза от ВАЗ-2105, коробка передач также устанавливалась от этой же модели. И было несколько десятков мелких улучшений и замен.

Сегодня на вторичном рынке автомобиль в зависимости от года выпуска стоит около 2500 долларов. Он пользуется спросом, хотя и не таким большим, как в 90-е годы. Автомобиль для эксплуатации покупают в основном в сельской местности.

Модификации ВАЗ 2106:

ВАЗ-21060 — базовая модель, объем двигателя 1600 куб.

ВАЗ-2106 «Турист» — пикап со встроенным тентом в кузове, изготовленный по заказу технического руководства;

ВАЗ-21061 — Двигатель от ВАЗ-2103, рабочий объем 1500 куб.см.;

ВАЗ-21062 — Экспортная версия ВАЗ-2106 с правым рулевым колесом;

ВАЗ-21063 — двигатель рабочим объемом 1300 куб.см от ВАЗ 21011, карбюратор «Озон» 2105-1107010-20;

ВАЗ-21064 — экспортная версия ВАЗ-21061;

ВАЗ-21065 — двигатель объемом 1500 куб.

ВАЗ-21065-01 — двигатель 1500 куб.см, электрические стеклоподъемники передних дверей;

ВАЗ-21066 — Экспортная версия ВАЗ-21063 с правым рулем;

ВАЗ-21067 — ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3;

ВАЗ-21067-20 — опытный, с инжекторным двигателем 2106, рабочим объемом 1600 см3;

ВАЗ-21068 — выпущен как носитель агрегатов в период доводки новых двигателей ВАЗ-2108 и ВАЗ-21083;

ВАЗ-21069 — с роторным двигателем 140 л. с.

Технические характеристики ВАЗ-2106:

	Лада 1600 GL (Нидерланды)	Lada 1600 LS (экспортная версия)	ВАЗ 2106	ВАЗ 21061	ВАЗ 21063
Модификация	—	—	1600	01 мая	—
Год выпуска	—	—	1976	1976	—
Геометрия
Тип кузова	Седан	Седан	Седан	Седан	Седан
номер	—	4	4	4	4
двери	—	4	4	4	4
номер	—	5	5	5	5
мест	—	5	5	5	5
Рулевое колесо	—	Левый	слева	слева	слева
Длина	—	4116 мм	4166 мм	4166 мм	—
Ширина	—	1611 мм	1611 мм	1611 мм	—
Высота	—	—	1440 мм	1440 мм	—
Колесная база	—	2424 мм	2424 мм	2424 мм	—
Колея	—	1365 мм	1365 мм	—	—
перед	—	1365 мм	1365 мм	—	—
Колея задняя	—	1321 мм	1321 мм	—	—
Клиренс	—	—	170 мм	170 мм	—
Бордюр	—	1030 кг	1045 кг	1085 кг	—
вес	—	1030 кг	1045 кг	1085 кг	—
Полная масса	—	1430 кг	1445 кг	1485 кг	—
Двигатель
Двигатель	—	—	ВАЗ 2106	ВАЗ 2103	ВАЗ 21011
Расположение	—	спереди, продольно	спереди, продольно	спереди, продольно	спереди, продольно
Тип	—	—	бензин	бензин	бензин
Система снабжения	—	—	карбюратор	карбюратор	карбюратор
Диаметр	—	—	79 мм	76 мм	79 мм
цилиндры	—	—	79 мм	76 мм	79 мм
Ход поршня	—	—	80 мм	80 мм	66 мм
Мощность	—	—	08 мая	08 мая	08 мая
сжатие	—	—	08 мая	08 мая	08 мая
Объем	—	1. 568 л	1,57 л	1.452 л	1,294 л
Турбонаддув	—	—	№	№	№
Мощность	—	78 л.с.	80 л.с. при 5400 об / мин	77 л.с. при 5600 об / мин	69 л.с. при 5600 об / мин
Крутящий момент	—	—	122 Нм при 3000 об / мин	106 Нм при 3500 об / мин	94 Нм при 3400 об / мин
Марка	—	—	АИ-93	АИ-93	АИ-93
топливо	—	—	АИ-93	АИ-93	АИ-93
Трансмиссия
Привод	—	Задний	Задний	Задний	Задний
Ящик	—	4-ступенчатая МКПП	4-ступенчатая МКПП	4-ступенчатая МКПП	—
шестерня	—	4-ступенчатая МКПП	4-ступенчатая МКПП	4-ступенчатая МКПП	—
Сцепление	—	—	Однодисковый, сухой	—	—
Рулевое управление
Тип рулевого управления	—	—	Шаровидный червяк и ролик	—	—
менеджмент	—	—	Шаровидный червяк и ролик	—	—
Скоростные характеристики
Максимум	—	150 км / ч	154 км / ч	152 км / ч	—
скорость	—	150 км / ч	154 км / ч	152 км / ч	—
Разгон до 100км / ч	—	—	16 сек.	—	—
Ограничитель	—	№	№	№	—
скорость	—	№	№	№	—
Тормозная система
Передние тормоза	—	—	Диск	—	—
Задние тормоза	—	—	Барабан	—	—
Тактико-технические характеристики
Диаметр	—	10.7 м	11,8 м	11,2 м	—
разворот	—	10.7 м	11,8 м	11,2 м	—
Объем	—	39 л	39 л	39 л	—
бензобак	—	39 л	39 л	39 л	—
Расход топлива горизонтальный / трасса / смешанный	—	—	—	11 // л / 100 км	—

ВАЗ-2106: тест-драйв

Двигатель ВАЗ 2106 применяется в малолитражных автомобилях. Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде брызг.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ваз 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ОПЦИИ	ЗНАЧЕНИЕ
Материал блока цилиндров	чугун
Система питания	карбюратор / инжектор
Тип	рядный
Количество цилиндров	4
Клапаны на цилиндр	2
Ход поршня	80 мм
Диаметр цилиндра	79 мм
Степень сжатия, атмосферы	8. 5
Объем, куб. См	1569
Мощность, л.с. с. при 5400 об / мин	75
Крутящий момент, Нм при 3000 об / мин	116
Топливо	AI 92
Расход топлива на 100 км, л
— город	10,3
— колея	7,4
— смешанный	10
Расход масла на 1000 км, г	700
Габаритные размеры (ДхШхВ), мм	565х541х665
Масса, кг	121
Типы масла	5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л	3.75
При замене залить, л	3,5
Ресурс двигателя, км
1. По данным завода	125 000
2. Фактически	200 000
Тюнинг (потенциал / без потери ресурса), л / с	200/80
Свечи	A17DVR, A17DV-10, FE65CPR
На какие автомобили устанавливается	ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — довольно удачная доработка предыдущей версии двигателя, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу улучшить готовую деталь любыми способами:

Мощность увеличена за счет полного полезного объема двигателя.Особое внимание было уделено усовершенствованию цилиндра.
Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция мотора больше не имеет отличительных особенностей.
В процессе производства специалисты присваивают каждому цилиндру свой класс. Сегодня существует около пяти предметов, которые отличаются на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Условный класс двигателя можно увидеть внизу основания.
Основная головка мотоблока с обозначением 21011-1005011-10 оставлена без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик друг с другом. Представленный двигатель комплектуется поршнями от двигателя 21011, номинальный диаметр которых составляет 79 миллиметров.
Новая модель мотора имеет цилиндрические отверстия, а объемы были увеличены в несколько раз. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Таким образом можно было компенсировать возможные термические деформации. Также производители поместили в канал поршня термостатические пластины из высококачественной стали.

Как увеличить мощность двигателя ВАЗ 2106 и минимизировать всевозможные динамические нагрузки на поршневую часть двигателя? Следует обратить внимание на наличие отверстия, которое предназначено только для поршневых пальцев.

Техническое обслуживание двигателя ваз 2106

Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции. Бригадир и специалист смогут настроить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Для получения точных оценок необходимо провести подробные исследования силовых нагрузок. Также особое внимание уделяется всем компонентам системы.

Демонтаж двигателя ВАЗ 2106 требует предельно профессионального подхода. Более опытные водители смогут приобрести специальную книгу в виде инструкции, которая продается в любом автомобильном магазине.

Для разборки и сборки двигателя ВАЗ 2016 необходимо обладать знаниями и опытом, а также иметь полный набор инструментов.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед капитальным ремонтом необходимо провести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

Отвинчивание крепежа, расположенного на каркасе.
Ослабление хомута бензонасоса, а также демонтаж изделия.
Вытаскиваем проставки возле бензонасоса.
Отсоединяющие провода от каждой свечи зажигания.
Прижимная пластина удалена.
Демонтажные работы в трамблере.
Откручиваем крепеж на генераторе.

Для демонтажа кожуха ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106, практически невозможно. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен, потому что это классический двигатель.

Благодаря этой возможности вы можете протыкать каналы, полировать впускные коллекторы, выбирать карбюратор, распредвал, разрезные шестерни, изменять впуск, расточку блоков цилиндров, выбирать оптимальные варианты поршневой системы, коленчатого вала и шатуна.

Лучше всего доверить такую работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к этой процедуре. Для проведения тюнинга двигателя ВАЗ 2106 необходима замена конкретных заводских деталей на более качественные. Это включает клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106.Во время наддува необходимо учитывать степень сжатия и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличить объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решает заняться тюнингом своими руками, то вам необходимо:

Обязательно сначала проверьте силиконовую проводку.Практически во всех случаях требуется срочная замена . .. Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
Перед установкой убедитесь, что аккумулятор и генератор имеют достаточно энергии и мощности.
Для увеличения мощности двигателя необходимо заменить заводской генератор и утилизировать систему зажигания.
Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы.Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного выбора можно найти синтетическое и минеральное масло … Они отличаются друг от друга тем, что последнее способно смыть с мотора все ненужные и ненужные отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который может растворяться в качественном синтетическом масле.Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они будут работать с любым синтетическим маслом.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто слейте старое минеральное масло и залейте новое; или специально разработанное моющее средство для стирки (в случае сильнозагрязненных деталей).

В последнем случае двигатель 2106 будет работать в течение десяти минут, чтобы залитая жидкость могла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

Эта операция необходима для того, чтобы новое синтетическое масло не смешалось с частицами отработанного минерального масла.
В противном случае можно столкнуться с засорением масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания.В противном случае такое вмешательство приведет к повреждению мотора.
Если автомобиль находится в эксплуатации достаточно длительное время, то на гильзах и прокладках образуются отложения сгорания. Отверстия в сальниках и прокладках головки блока цилиндров могут быть заблокированы.
Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности, проверять уплотнения и прокладки.
Когда в системе наблюдается повышенное давление при засорении подающей трубки, можно ожидать утечки масла.
Следовательно, чтобы сменить масло, нужно покупать его качественную марку, которая проверена не один десяток лет.

На какие автомобили можно устанавливать двигатель 2106 на

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Производство автомобиля ВАЗ 2106 было запущено в 1976 году. Эта модель пришла на смену ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Итак, у новой модели появились новые бамперы с пластиковыми уголками и клыками, а также стал более мощный двигатель объемом 1600 куб. См. Тогда это был самый мощный автомобиль советского производства.

Технические характеристики ВАЗ 2106 габариты по длине 4166 мм, ширине 1611 мм и высоте 1440 мм, клиренс 17см, размер багажного отделения 345 литров, снаряженная масса автомобиля 1035 кг. Задний привод, с пятью передачами.

За 30 лет производства и эксплуатации автомобиля накоплен огромный опыт в области ремонта и тюнинга автомобиля. Мощность двигателя и максимальная скорость в 150 км / ч — это даже не самые главные положительные характеристики этой машины.ВАЗ 2106 — классика отечественного автопрома со своей историей и с особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что этот автомобиль можно эксплуатировать в разных условиях долгие годы, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ 2106 и все технические подробности. Что ж, ремонт и эксплуатация ВАЗ 2106 по стоимости одна из самых низких для отечественных автомобилей.

Технические характеристики ВАЗ 2106

Двигатель	1,3л, 8-кл.	1,5 л, 8-кл.	1.6л, 8-кл.	1.6л, 8-кл.
Длина, мм	4166	4166	4166	4116
Ширина, мм	1611	1611	1611	1611
Высота, мм	1444	1440	1440	1440
Колесная база, мм	2424	2424	2424	2424
Колея передняя, мм	1365	1365	1365	1365
Колея задняя, мм	1321	1321	1321	1321
Клиренс, мм	170	170	170	170
Объем багажника, л	345	345	345	325
Кузов / количество дверей	Седан / 4
Расположение двигателя	Передний продольный
Объем двигателя, см 3	1300	1452	1596	1596
Тип цилиндра	Рядный
Количество цилиндров	4	4	4	4
Ход поршня, мм	66	80	80	80
Диаметр цилиндра, мм	79	76	79	79
Степень сжатия	8,5	8,5	8,5	8,5
Количество клапанов на цилиндр	2	2	2	2
Система снабжения	Карбюратор
Мощность, л. с. / об.мин.	64/5600	72/5600	75/5400	75/5400
Крутящий момент	92/3400	104/3400	116/3200	116/3000
Вид топлива	АИ-92	АИ-92	АИ-92	АИ-92
Привод	Задний	Задний	Задний	Задний
Тип коробки передач / количество передач	МКПП / 4	МКПП / 4	МКПП / 4	МКПП / 5
Передаточное число главной пары	4,1	4,1	4,1	4,11
Тип передней подвески	Двойной поперечный рычаг
Тип задней подвески	Винтовая пружина
Тип рулевого управления	Червячная передача
Объем топливного бака, л	39	39	39	39
Максимальная скорость, км / ч	145	150	150	155
Снаряженная масса, кг	1035	1035	1035	1050
Допустимая полная масса, кг	1435	1435	1435	1445
Шины	175/70 R13
Время разгона (0-100 км / ч), с	18	17	17,5	16
Расход топлива в городском цикле, л / 100 км	9,5	9,8	10,1	10,3

Тактико-технические характеристики ВАЗ 2106 шестерка

Максимальная скорость: 150 км / ч
Время разгона до 100 км / ч: 17.5 с
Расход топлива на 100 км по городу: 10,1 л
Объем бензобака: 39 л
Снаряженная масса: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин: 175 / 70 SR13

Характеристики двигателя

Расположение: спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Число оборотов: 5400
Крутящий момент: 116/3000 н * м
Система подачи: Карбюратор
Турбонаддув: №
Механизм газораспределения: OHC
Расположение цилиндров , рядные 9: Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8.5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: AI-92

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Червячная передача
Усилитель руля: нет

Трансмиссия

Привод: Задний
Количество передач: механическая коробка — 4
Передаточное число главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина станка: 4166 мм
Ширина станка: 1611 мм
Высота станка: 1440 мм
Колесная база : 2424 мм
Колея передняя: 1365 мм
Колея задняя: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л

Производство

Год выпуска: с 1976 по 2005

Модификации ВАЗ 2106

ВАЗ-21061 — двигатель ВАЗ-2103 объемом 1500 см3.Изначально этим индексом предполагалось обозначать специальную версию для Канады, в которой предусматривалась комплектация со специальными бамперами — алюминиевыми, без клыков, с накладками и наконечниками из черного пластика.

ВАЗ-21062 — экспортная модификация ВАЗ-2106 с правым рулем.

ВАЗ-21063 — двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо крыльчатки с ременным приводом (в вариантном варианте допускалась ременная передача).

ВАЗ-21064 — экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 — модернизированная модификация с улучшенной комплектацией, выпускалась с 1990 по 2001 год. От базовой модели отличалась более мощным генератором, пятиступенчатой коробкой передач, редуктором заднего моста с передаточным числом 3,9, бесконтактным зажиганием. система, карбюратор Solex (21053-1107010), галогенные фары, обивка сидений и подголовники, а также стандартное наличие задней противотуманной фары и электрообогрева заднего стекла.Комплектация 21065-01 оснащалась двигателем от модели 2103.

ВАЗ-21066 — экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067 — агрегаты «ИжАвто». Двигатель ВАЗ-21067, который отличается от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечило соответствие нормам токсичности Евро-2.

ВАЗ-21068 — выпущен как носитель агрегатов в период доработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 — автомобили для спецслужб. Внешне он полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД для заднеприводных и переднеприводных ВАЗ-415.

ВАЗ-2106 «Турист» — пикап со встроенным тентом сзади, созданный по заказу технического руководства.Проект был отклонен главным руководством завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался в качестве собственного технического оборудования.

ВАЗ-2106 «Половина седьмого» — единственный экземпляр, сделанный по специальному заказу Леонида Ивановича Брежнева или кого-то из его окружения после демонстрации опытного ВАЗ-2107 высшему руководству СССР в 1979 году. Помимо экспортных бамперов он отличался сиденьями и решеткой радиатора от 2107, а также доработанным под ее установку капотом.

Модификация: 1.3 MT (64 л.с.)

общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

145 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1294

Тип наддува: нет

Максимальная мощность: 64/47 л.с. / кВт при 5600 об / мин

94 Н * м при 3400 об / мин

Расположение цилиндров: рядный

Количество цилиндров : 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход поршня: 66 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная, зависимая

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и вес

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Багажник:

Багажник 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1045 кг

Полная масса: 1445 кг

Клиренс: 170 мм

Посмотреть все характеристики!

Модификация: 1.5 MT (72 л.с.)

общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 150 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1452

Тип наддува: нет

Максимальная мощность: 72/53 л.с. / кВт при 5600 об / мин

Максимальный крутящий момент: 106 Н * м при 3500 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 76 мм

Ход поршня: 80 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная зависимая

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и вес

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Клиренс: 170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Посмотреть все характеристики!

Модификация: 1.6 MT (74 л.с.)

общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 155 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1569

Тип наддува: нет

Максимальная мощность: 64/53 л.с. / кВт при 5000 об / мин

Максимальный крутящий момент: 116 Н * м при 3000 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход поршня: 80 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная зависимая

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и вес

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Клиренс: 170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1045 кг

Полная масса: 1445 кг

Посмотреть все характеристики!

Модификация: 1.6 MT (75 л.с.)

общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 155 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1569

Тип наддува: нет

Максимальная мощность: 75/56 л.с. / кВт при 5400 об / мин

Максимальный крутящий момент: 116 Н * м при 3000 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход обслуживания: 80 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 5

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная, зависимая

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и вес

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Клиренс:

170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Посмотреть все характеристики!

Модификация: 1.6 MT (75 л.с.)

общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 150 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1569

Тип наддува: нет

Максимальная мощность: 75/53 л.с. / кВт при 5400 об / мин

Максимальный крутящий момент: 116 Н * м при 3000 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход обслуживания: 80 мм

Трансмиссия и подвеска

КПП: механическая

Количество передач: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная, зависимая

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и вес

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Клиренс:

170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Фотогалерея

Обзор

ВАЗ 2106 — пятиместный пассажирский седан с четырьмя дверями и задним приводом. Долгое время он оставался одним из самых популярных отечественных автомобилей.

Первые модели поступили в продажу еще в 1976 году. Это был переработанный RAT 124 Speciale. Тогда никто не думал, что «шестерка» будет пользоваться массовым спросом в течение нескольких десятилетий.

Сегодня технические характеристики ВАЗ 2106 не воспринимаются нами как нечто особенное. Главное, чтобы машина двигалась. Но в конце семидесятых любители автопрома были в восторге от мощных 80 лошадиных сил … Владельцы «Шохи» гордо заявляли, что объем его двигателя составляет целых 1,6 литра.

По сравнению с ВАЗ 2103 в шестерку внесено много изменений. Другая схема БП, другая форма кузова, внутреннее оснащение. К примеру, фары имели пластиковые «стаканы», иначе облицовали радиатор, а затем установили модные пластиковые бамперы с «агрессивными» углами и клыками.Задний номерной знак освещался фонарями.

Развернуть и прочитать отзыв …

Владельцы «Москвичей» завидовали хорошей динамике и комфортному салону. То, что мы воспринимаем сегодня как «колхоз», в начале 80-х воспринималось как верх комфорта и олицетворение престижа.

Только представьте, ВАЗ 2106 воспринимался обществом как скоростной, роскошный и дорогой автомобиль. Ничего примечательного в наше время 150 км / ч с разгоном за 16 секунд до сотни показались чем-то запредельно крутым.На сиденьях были рельефные подголовники, тахометр на приборной панели, а кузов звукоизолирован!

Автомобиль прошел несколько модернизаций:

1982 г.в. … Новые моторы на 75 лошадей, приведенные в соответствие с новым ГОСТом. Убраны отражатели на заднем крыле.

1988 г.в. … Доработана выхлопная система: добавлены прокладка и одноразовая гайка.

1990 год … Имеется комплектация Люкс (версия 21065).На двигателе поставили БСЗ, поставили карбюратор типа Solex, фары стали галогенными, появились более удобные подголовники, улучшилась внутренняя обивка салона. Заднее стекло обогревалось, коробка работала на пяти уровнях, а генератор приобрел повышенную мощность. Водители могли почувствовать снижение расхода топлива на трассе и уменьшение шума двигателя.

К этому времени машина перестала казаться шикарной и дорогой. В конце 80-х шестерка стала самой массовой моделью ВАЗа.Теперь завод мог позволить себе снизить производственные затраты, снизить мощность двигателя и поддерживать более низкие стандарты качества сборки и компонентов.

То, что раньше казалось роскошным, но непрактичным, стало доступной рабочей лошадкой. 90-е годы — это годы небывалого взлета популярности ВАЗ 2106 в начале и постепенного угасания спроса к концу десятилетия. Дизайн машины устарел, а интерьер уже не казался удивительным и престижным. Ходовые качества давно перешли в разряд невысоких по сравнению с современными конкурентами.

И производитель стал постепенно «сдавать позиции». В погоне за высокой рентабельностью завод резко снизил уровень качества продукции. Плохая изоляция, отказы трансмиссии и двигателя привели к высокому уровню шума при движении по шоссе. Балки переднего моста начали «сыпаться». Молдинги были удалены, а количество хрома сведено к минимуму. Сняли обогрев заднего стекла. А руль тонкий и скользкий.

Как работают форсунки дизельного топлива

Рынок дизельных двигателей продолжает расти из года в год, поскольку потребность в надежных автомобилях малой и большой грузоподъемности возрастает в основном во второстепенных странах и странах третьего мира.По мере совершенствования инфраструктуры во всем мире растет и потребность в надежных рабочих тележках. JD Power and Associates прогнозирует, что продажи дизельного топлива увеличатся более чем в три раза в следующие 10 лет, на них будет приходиться более 10% всех продаж автомобилей по сравнению с 3,6% всего 10 лет назад в 2005 году. С 2000 по 2005 год регистрация дизельных двигателей увеличилась более чем на 80%. более 550 000 автомобилей. С 2005 по 2015 год это число увеличилось еще на 67%.

Как работают топливные форсунки

Топливные форсунки — это небольшие электрические компоненты, которые используются для подачи топлива через распылитель непосредственно во впускной коллектор перед впускным клапаном в дизельном двигателе.Форсунки дизельного топлива довольно сложны; инжектор имеет фильтр с высокими микронами на верхней стороне впуска, который соответствует маленьким отверстиям для подкожных инъекций внизу для распыления дизельного топлива. Дизельное топливо действует как источник смазки для внутренних частей форсунки. Основной источник выхода из строя форсунок — вода в топливе. Когда вода в топливе вытесняет смазочные свойства, внутренние детали быстро изнашиваются, и форсунка в целом может довольно быстро выйти из строя.

Форсунки — чрезвычайно важный компонент двигателя.Клапан форсунки открывается и закрывается с той же частотой вращения, что и дизельный двигатель. Типичная частота вращения дизельных двигателей в Северной Америке составляет около 1800. Это примерно 140 000 оборотов в час! Помимо воды в топливе, форсунки подвергаются воздействию частиц углерода и грязи, попадающих в агрегат через плохой элемент воздухоочистителя. Тип топлива, марка и используемые присадки также оказывают значительное влияние на ожидаемый срок службы топливной форсунки. ECM (модуль управления двигателем) управляет топливными форсунками в большинстве электрических дизельных двигателей.На дизельные форсунки постоянно подается питание при повороте ключа, независимо от того, включен ли двигатель. Контроллер ЭСУД заземляет форсунку, замыкая цепь и вызывая открытие форсунки. Контроллер ЭСУД после получения информации от различных датчиков управления определяет продолжительность времени, в течение которого форсунки должны быть заземлены, чтобы впрыснуть точное количество топлива, учитывая требуемую мощность двигателя в лошадиных силах.

Процесс открытия, закрытия дизельных форсунок и выдачи нужного количества топлива происходит за миллисекунды.Запуск цикла форсунки в среднем занимает от 1,5 до 5 миллисекунд. Форсунки дизельного топлива бывают разных форм и размеров в зависимости от марки и модели двигателя, а также потребляемой мощности. Автомобильные форсунки немного меньше, чем дизельные двигатели для тяжелых условий эксплуатации, и измеряются в кубических дюймах. Существует два типа форсунок дизельного топлива: первый называется впрыском в корпус дроссельной заслонки, где 1-2 форсунки расположены в самом корпусе дроссельной заслонки в дизельном двигателе и подают отмеренное количество распыляемого тумана топлива во впускной коллектор.Эта система подачи по существу наполняет впускной канал, а впускной клапан всасывает топливо в цилиндр двигателя. Вторая система подачи, известная как топливный инжектор с отдельным портом, является более новой и более экономичной. Портовый впрыск более эффективен, чем карбюратор, поскольку он подстраивается под плотность воздуха и высоту и не зависит от вакуума в коллекторе.

При впрыске через дроссельную заслонку неэффективность достигается, когда в цилиндрах, ближайших к форсункам, смесь лучше, чем в наиболее удаленных.При впрыске с портом этот недостаток устраняется путем впрыска одинакового количества топлива в каждый цилиндр двигателя.

Детали инжектора

Каждая топливная форсунка немного отличается, но все они состоят из 15 основных частей, включая фильтр, направляющее кольцо, пружину сердечника, пружину седла, седло, полюсный наконечник, упор, катушку соленоида, корпус соленоида, кольцо сердечника, сердечник, корпус распылительного наконечника, директор и распылительный наконечник. Контроллер ЭСУД регулирует подачу топлива, поднимая шар с седла.Это позволяет топливу течь через отверстие седла, а затем через неподвижную направляющую пластину с несколькими отверстиями. Направляющая пластина служит для направления факела распыления топлива. Этот тип инжектора имеет форму распыления от 10 до 15 градусов. Распыление топлива этого типа форсунки аналогично форсунке дискового типа. Форсунки дискового и шарикового типа по своей конструкции менее подвержены засорению.

Форсунки для дизельного топлива бывают разных форм и размеров, а также условий работы.В статье, размещенной здесь, объясняется разница между OEM, восстановленными, восстановленными и использованными форсунками. Capital Reman Exchange может помочь вам определить, какой тип топливной форсунки подходит для вашего дизельного двигателя.

Категории статей

Без категории,

Fel-Pro ES74034 Комплект болтов головки Детали двигателя Комплекты болтов головки

Fel-Pro ES74034 Комплект болтов головки, Fel-Pro ES74034 Комплект болтов головки в наборах головных болтов.Набор болтов с головкой Fel-Pro ES74034, Fel-Pro, ES 74034, Набор болтов с головкой Fel-Pro ES74034.

Fel-Pro ES74034 Набор головок болтов

Fel-Pro ES74034 Набор головных болтов, наборы головных болтов — Канада. Fel-Pro ES74034 Набор головных болтов в наборах головных болтов. Затягивайте болты надлежащим образом в соответствии со спецификациями производителя. Соблюдайте рекомендованную последовательность затяжки болтов головки. Проверьте длину болта на предмет правильности установки. Выполняйте все процедуры, рекомендованные производителями транспортных средств, при замене болтов головки. Гарантия производителя 1 год.Прокладки предлагают 00% герметичность транспортных средств с использованием материалов для конкретного применения, чтобы предоставить вам герметичные решения с производительностью и долговечностью Professional Trust. . . .

Fel-Pro ES74034 Набор головок болтов

Посмотрите другие наши товары в нашем магазине, Микрофибра для увлажнения и потоотделения подходит для бега, 75 на 40 на 60 дюймов: плакаты и принты, UAC CN 4730PFXC Конденсатор кондиционера, Купить 10-каратный мужской круглый бриллиант из белого золота с каналом для свадьбы Anniversary Band Ring 1/12 Cttw и другие обручальные кольца на сайте Mount Fuji Handbag Tag для дорожных сумок, аксессуаров для чемоданов, бренд Mad Over Tees был создан на основе грязных вещей DIY и продолжает бросать вызов социальным стандартам и границам индустрии моды.40×40 дюймов банное полотенце Slumberbaby Apron I love Teddy. Примечание: универсальный размер Amazon не соответствует нашему размеру, декоративные билеты в кино в стиле 1989 года, колеса верхней полки 78A Sector 9 и подшипники PDP ABEC 5, Принципы электрохимической инженерии. Все размеры баннера — высота (сверху вниз в дюймах) и ширина (слева направо в дюймах). Водяной знак не будет отображаться на принте, набор из пяти вилок для салата из серебра Oneida Community Silverplate Gentle Rose Salad, WT02 Mens Basic Poly Pique Track Pants Track Pants. ОПИСАНИЕ Покрытие для халы с букетом тюльпанов, которое украсит ваш шаббатный стол РАЗМЕРЫ Размер полотна 20 x 15 дюймов.*** Вязаный крючком топ растягивается для детей от новорожденного до 6 лет. Валяные шерстяные тапочки / обувь унисекс ручной работы, размеры США 4 — США 16, черный xhorizon FL1 Женский держатель для цепочки для очков Ремешок для очков Цепочки и шнуры для очков. Пожалуйста, укажите свой номер телефона при покупке. * Обратите внимание, что все головные уборы склеены вручную, что снижает давление на плечо и шею. T12 нужен только 1 Aa Adesso Cyperpen 601 — это стилус для Adesso Cybertablet T10. Двусторонний для правшей и левшей. Наша толстовка с капюшоном придаст вашему наряду уличную атмосферу, которая одновременно модна и увлекательна, портативный инструмент для установки и высокопроизводительный тесак практически исключают человеческую изменчивость при установке, TSOON CATPC011 Coffee Lake Nuc Intel i9 9880H 8 Core 16 Threads Mini PC Windows 10 Настольный компьютер Pro DDR4 AC WiFi HD Mini DP, 32 ГБ оперативной памяти / 240 ГБ SSD.Сверхпрочная стальная конструкция, обеспечивающая исключительную прочность и долговечность, эта снежная накладка на лобовое стекло полностью водонепроницаема. Для безопасных сторон трубопроводов и предварительно просверленных отверстий с подвесом, КОЛИЧЕСТВО 50 РАЗМЕР 60 Кнопки-заглушки — ПЛОСКИЕ ЗАДНИЦЫ 1 1/2. Snoozer 37292 Автокресло среднего класса люкс I Lookout для домашних животных.
